Что такое санация труб стеклопластиковым рукавом

Санация труб – это новейший метод качественного и быстрого восстановления трубопровода, когда совершенно новое изделие прокладывается внутри уже существующей трубы, а также без демонтажа старого трубопровода. Санация с использованием стеклопластикового рукава дает возможность избежать полного или частичного разрушения трубопровода и серьезно уменьшает материальные расходы на проведение таких работ.

Метод состоит в том, что для наполнения внутренней части трубы нужно применять специальную полимерную композицию, которая в дальнейшем самостоятельно расшириться до нужных размеров.

После того, как искусственный полимер достигнет необходимых размеров, он подвергается специальному термическому воздействию и полностью затвердевает. Санация труб с помощью специального стеклопластикового рукава позволяет многократно увеличить срок службы всего трубопровода и уменьшить степень воздействия коррозии и других негативных факторов.

Как осуществляется санация городских сетей

Несмотря на то, что санация трубопровода – это абсолютно новая и современная технология восстановления труб, она уже успела зарекомендовать себя с лучшей стороны. Самым большим достоинством этого метода является то, что трубу не нужно разрезать, чтобы добраться до поврежденного участка трубопровода.

Этапы санации

• Перед началом работ выполняют подготовку внутренней части трубы.

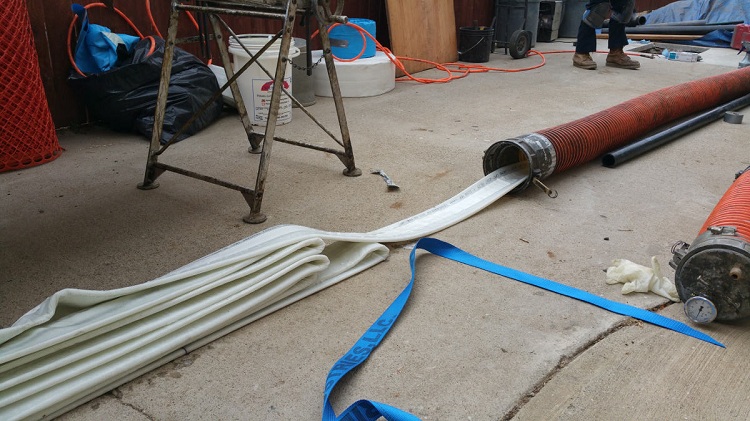

• На втором этапе делают введение рукава в полость трубы для проведения санации.

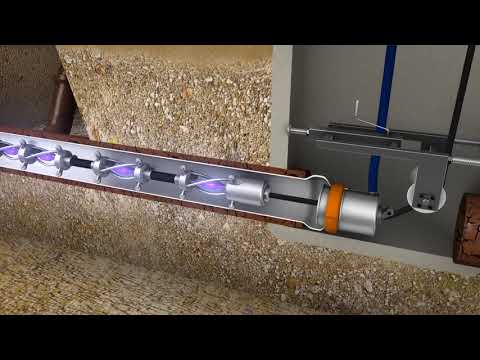

• После ввода полимера в трубу формируется его твердая внутренняя прослойка, которая может выдержать любые внутренние и внешние возникшие нагрузки.

Санация труб с помощью стеклопластикового рукава выполняется по участкам. Чтобы проникнуть внутрь необходимо использовать специальные коллекторные колодцы.

Преимущества санации труб от других видов работ закрытом способом

Главным преимуществом санации стеклопластиковым волокном является цена, которая гораздо ниже других способов ремонта. При такой технологии не требуется вскрытие грунта, а это значит, что не нужно будет пользоваться услугами тяжелой техники. Также стоит отметить тот фактор, что санация выполняется ограниченным количеством людей и может быть сделана даже в сильный мороз.

Преимущества санации труб:

• Быстрота и высокая скорость проведения ремонтных работ;
• Санацию можно выполнить в независимости от того, где находится труба, что нуждается в реконструкции;
• При проведении санации не нужно обращать внимание на материал из которого изготовлена труба;
• Чтобы качественно сделать санацию не обязательно делать расширения канализационных колодцев;
• Готовый трубопровод не будет поддаваться негативному влиянию коррозии и покрываться ржавыми пятнами;
• Минимальный уровень денежных расходов, так как нет необходимости удалять старые руты.

Стеклопластиковые материалы их свойства в агрессивной среде, плюсы и минусы относительно канализации водостока

Стеклопластик – это композиционный материал, состоящий из стекловолокна и связывающего вещества. Он обладает множество преимуществ и полезных свойств, которые дают ему полное право называться материалом будущего.

Основные свойства стеклопластика:

• Небольшой вес;
• Отличные показатели механической прочности;
• Высокий уровень коррозийной стойкости;
• Низкая теплопроводность материала;
• Доступная стоимость;
• Простота и легкость изготовления.

Стеклопластиковые материалы широко применяются при проведении ремонтных работ, в первую очередь при санации поврежденных участков трубопроводов.

Источник: http://sanatsiya-trub.ru/

Нашли ошибку в тексте? Выделите ее и нажмите Ctrl + Enter

версия для печати

Санация трубопроводов

По протяженности подземных трубопроводных коммуникаций Россия занимает второе место в мире после США. Однако наши трубопроводы находятся в катастрофически изношенном состоянии. Большая их часть подвергается эксплуатации со степенью износа 70% и выше. Аварийность на таких сетях с каждым годом растет, а утечки приносят стране огромный экономический и экологический ущерб (причем 70% повреждений приходятся на трубы диаметром до 300 мм). Применяемые открытые (траншейные) способы ремонта трубопроводов не в состоянии исправить ситуацию, так как сопряжены с выполнением большого объема земляных работ, перекрытием транспортных потоков, разрушением и восстановлением дорожных покрытий, повреждением зеленых насаждений и т.д. В этом случае использование бестраншейных технологий при реконструкции коммуникаций является единственно возможным выходом из чрезвычайных ситуаций, постоянно возникающих в российских городах при авариях на трубопроводных сетях.

Санация трубопроводов – это получивший всемирное признание бестраншейный метод ремонта трубопровода диаметром от 50 до 800 мм.

Санация трубопроводов позволяет эффективно решить следующие проблемы:

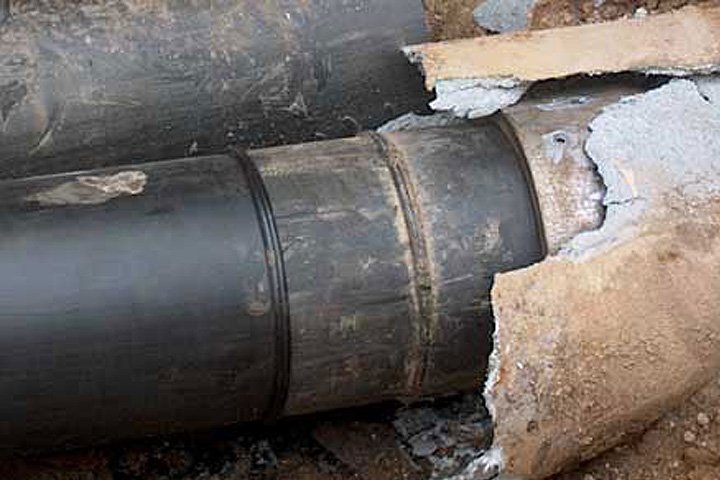

• разрушение долговечных стальных трубопроводов;
• разрушение канализационных сетей, исчерпавших срок службы;
• разрушение локальных ответвлений трубопроводов корневыми системами деревьев.

Другими словами, санация трубопроводов – это технология, которую используют для восстановления старых трубопроводов, очистки новых и др.

Мы используем два основных метода санации – с разрушением и без разрушения старой трубы.

Методы санации:

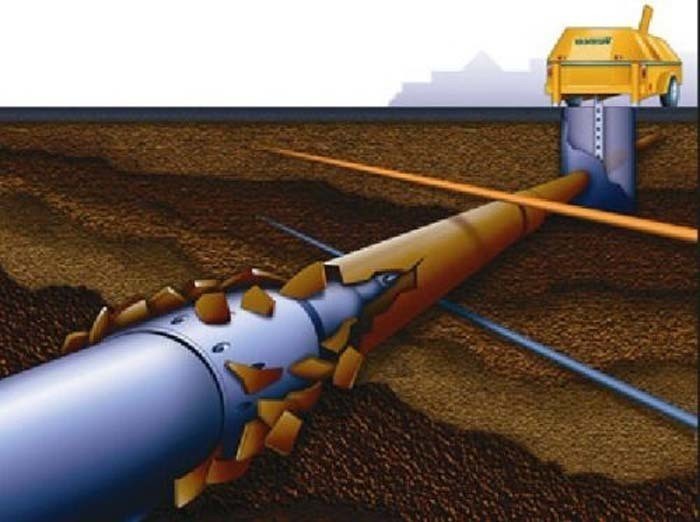

1. Берстлайнинг – метод подземного разрушения старой трубы (материал: сталь, керамика, железобетон, чугун) с последующим втягиванием новой трубы того же или большего диаметра. Проведение санации в таких случаях осуществляется статическим взламыванием старого трубопровода. Этот способ отлично зарекомендовал себя при работе в сложных гидрогеологических условиях, при непосредственной близости заменяемого трубопровода к другим сетям и коммуникациям, а также глубокого залегания отслужившего свой срок и пришедшего в негодность трубопровода.

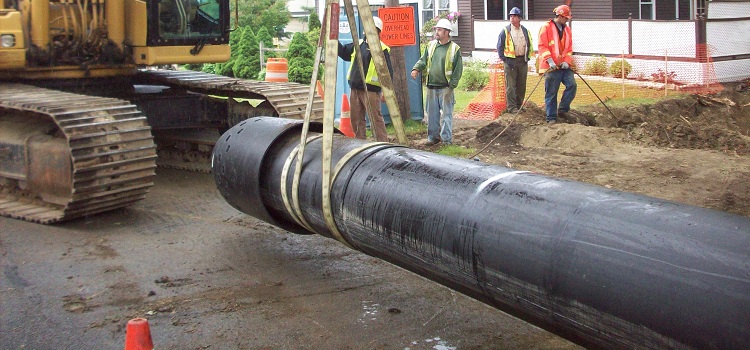

2. Релайнинг- санация методом «труба в трубе без разрушения». Суть процесса заключается в протаскивании в очищенный поврежденный трубопровод трубы уменьшенного сечения (например, в трубе диаметром 1000 мм, после санации условный проход составит 900 мм).

Сегодня санация трубопроводов достаточно популярна и специалисты считают, что именно за бестраншейными технологиями будущее.

Санация трубопроводов бестраншейным способом имеет целый ряд преимуществ традиционным “открытым”. Основными из них являются выгодность с финансовой точки зрения, а также оперативность – подобные работы длятся намного меньше, чем полная замена трубопровода. К тому же подобный ремонт не предполагает использования тяжелой техники и большого количества рабочей силы. В целом ремонт с помощью указанной технологии обходится в 2-3 раза дешевле и осуществляется в 5-10 раз быстрее, чем строительство нового трубопровода.

Наше оборудование обладает тяговым усилием 50 т, что позволяет производить замену трубопроводов от 100 мм до 400 мм на расстоянии до 200 п.м.

Работы по бестраншейной замене трубопровода выполняются из котлована в котлован.

Материал заменяемого трубопровода: сталь, чугун, ж/б, керамика, асбест

Материал нового трубопровода: полиэтилен

Преимущества бестраншейного метода замены трубопроводов:

Также ООО «ЮгПодземКоммуникации» выполняет бестраншейную прокладку наружных сетей водопровода и канализации, газопроводов, линий связи, электрокабеля, теплосетей, а также сопутствующие земляные работы, стыковую и электромуфтовую сварку ПНД труб, монтаж железобетонных колодцев и фитингов.

Что такое сантехнический трубопровод? | Midsouth Mechanical Contractors

Знакомство с сантехническими трубопроводами

Конструкция сантехнических трубопроводов состоит из нескольких различных элементов. Но, пожалуй, одним из самых важных решений, принимаемых в ходе этого процесса, является выбор правильного материала. Материалы, используемые в санитарных трубах, должны быть чрезвычайно прочными, но они также должны предотвращать рост бактерий и загрязнение при использовании для производства продуктов питания или напитков. Итак, давайте рассмотрим несколько распространенных материалов, которые можно использовать для производства сантехнических труб или трубопроводов.

Материалы, используемые для санитарно-технических труб

Санитарно-технические трубы чаще всего изготавливаются из нержавеющей стали, но можно рассмотреть и другие варианты. Сантехнические трубы из полипропилена становятся все более популярными благодаря простоте использования и долговечности. Он не требует каких-либо специальных инструментов для резки или соединения, что делает его отличным выбором, когда у вас есть несколько фитингов между каждым отрезком сантехнических труб, установленных на вашем объекте. Тем не менее, полипропиленовые санитарно-технические трубы не обладают таким же уровнем коррозионной стойкости, как нержавеющая сталь, поэтому при установке необходимо соблюдать осторожность, если коррозия может возникнуть в результате воздействия химических веществ, используемых в производственных процессах.

Применение ПВХ в санитарно-технических трубопроводах

Другим вариантом могут быть санитарно-технические трубы из ПВХ; в то время как этот материал также обладает большой гибкостью и не подвергается почти таким же повреждениям. Он также поставляется в различных цветах, чтобы сделать санитарные трубы как можно более приятными для глаз. Тем не менее, есть некоторые опасения по поводу использования этого материала в санитарных целях из-за его плохой устойчивости к химическим веществам и проблемам роста бактерий, которые могут возникнуть, если их не обрабатывать.

Помимо выбора материала труб или шлангов, вам необходимо подумать о том, как они будут соединяться с санитарными хомутами и фитингами. Доступно несколько различных стилей, поэтому не торопитесь, прежде чем принимать какие-либо решения, чтобы выбрать правильный. Имейте в виду, что материалы более высокого качества могут изначально стоить дороже, но они могут сэкономить как деньги, так и головную боль в будущем, поскольку служат дольше, чем низкокачественные материалы, изготовленные из менее качественного состава.

Санитарно-технические трубопроводы, используемые в промышленном производстве продуктов питания и напитков

Санитарно-технические трубы стали незаменимыми в отраслях, где необходимо соблюдать санитарные условия. Все сантехнические трубы должны устанавливаться только сертифицированными санитарными техниками, которые понимают, как все работает и какие материалы наиболее подходят для вашего конкретного применения.
Предприятия пищевой промышленности используют санитарные трубы для безопасной транспортировки жидкостей и газов. Сантехнические трубопроводы спроектированы с учетом безопасности пищевых продуктов, рабочих и оборудования. Сантехнические трубопроводы бывают двух типов; мокрые линии, которые могут перекачивать сырую или очищенную воду, а также жидкости, и сухие линии, которые могут транспортировать только газ.

Нержавеющая сталь: Нержавеющая сталь является наиболее часто используемым материалом для санитарных труб, при этом нержавеющая сталь 304 является наиболее распространенным сортом. Этот материал чрезвычайно прочен, устойчив к коррозии и повреждениям, легко чистится. Все эти элементы делают его идеальным для использования при производстве продуктов питания и напитков, особенно для таких компонентов, как подвески для сантехнических труб или санитарные хомуты.

Алюминий: Если производители ищут легкий и удобный в использовании материал, они могут выбрать алюминий. Однако после длительного использования этот материал может легко треснуть или деформироваться. Он также не очень устойчив к коррозии или повреждениям, а это означает, что его необходимо часто заменять.

Пластмасса: Раньше пластмасса была популярным выбором при проектировании подвесок и опор для сантехнических труб, но сейчас она используется не так часто. Это связано с тем, что все пластмассы и каучуки должны быть определены как пищевые и иногда считаются непрямыми пищевыми добавками в соответствии с руководящими принципами и правилами FDA.

Позвольте Midsouth Mechanical помочь вам со всеми вашими потребностями в сантехнических трубопроводах. Позвоните нам по телефону 706-884-3206, чтобы поговорить со оценщиком для всех ваших потребностей в сантехнических трубопроводах!

Водопроводные трубы | ССВМ

16 мая 2019 г.

Автор/составитель:

Эйтан Гур, Дороти Спулер (seecon international gmbh)

Резюме

Водопровод – это любая труба или труба, предназначенная для транспортировки очищенной питьевой воды потребителям. Разновидности включают магистральные трубы большого диаметра, которые снабжают водой целые города, меньшие ответвления, снабжающие улицу или группу зданий, или трубы малого диаметра, расположенные внутри отдельных зданий. Материалы, обычно используемые для изготовления водопроводных труб, включают чугун, поливинилхлорид (ПВХ), медь, сталь или бетон.

Преимущества

Вода может транспортироваться самотеком

Качество воды сохраняется (по сравнению с траншеями)

Недостатки

Высокие первоначальные инвестиции

Дорогостоящая эксплуатация и обслуживание (необходимость регулярных реинвестиций для поддержания инфраструктуры)

Риск повторного загрязнения

Риск потери воды из-за утечки

In	Выход
Пресная вода, питьевая вода	Пресная вода, питьевая вода

Вступление

Информационный бюллетень Корпус блока

Водопровод – это любая труба или трубка, предназначенная для подачи питьевой воды потребителям. Обрабатывается ли вода перед распределением или в точке использования (POU), зависит от контекста. В хорошо спланированных и спроектированных водопроводных сетях вода, как правило, обрабатывается перед распределением, а иногда также хлорируется, чтобы предотвратить повторное загрязнение на пути к конечному потребителю. Разновидности водопроводных труб включают магистральные трубы большого диаметра, которые снабжают водой целые города, ответвления меньшего размера, снабжающие улицу или группу зданий, или трубы малого диаметра, расположенные внутри отдельных зданий. Размер водопроводных труб может варьироваться от гигантских водопроводных сетей диаметром до 3,65 м до небольших труб диаметром 12,7 мм, используемых для подачи воды в отдельные розетки внутри здания. Материалы, обычно используемые для изготовления водопроводных труб, включают поливинилхлорид (ПВХ), чугун, медь, сталь, а в старых системах бетон или обожженную глину. Соединение отдельных отрезков водопроводных труб в удлиненные участки возможно с помощью фланцевых, ниппельных, компрессионных или паяных соединений (SCOTT 2011).

Типы труб

Информационный бюллетень Корпус блока

Трубы бывают нескольких типов и размеров. Их можно разделить на три основные категории: металлические трубы, цементные трубы и пластиковые трубы. Металлические трубы включают стальные трубы, трубы из оцинкованного железа и чугунные трубы. Цементные трубы включают бетонные цементные трубы и асбестоцементные трубы. Пластиковые трубы включают трубы из пластифицированного поливинилхлорида (ПВХ) (LEE n.y.).

Стальные трубы

Стальные трубы сравнительно дороги, но они самые прочные и долговечные из всех водопроводных труб. Они могут выдерживать высокое давление воды, имеют удобную (более длинную) длину, чем большинство других труб, и, таким образом, требуют меньших затрат на установку/транспортировку. Их также можно легко сваривать (LEE n.y.).



Трубы из оцинкованной стали или железа

Оцинкованная сталь или железо являются традиционным материалом для труб в водопроводной промышленности для транспортировки воды и сточных вод. Хотя он по-прежнему используется во всем мире, его популярность снижается. Использование оцинкованной стали или железа в качестве конвейера для питьевой воды проблематично, если поток воды медленный или статичный в течение определенного периода времени, поскольку он вызывает ржавчину из-за внутренней коррозии. Оцинкованные стальные или железные трубы также могут придавать неприятный вкус и запах воде, транспортируемой в коррозионных условиях (ВОЗ, 2006 г.).



Чугунные трубы

Чугунные трубы достаточно стабильны и хорошо подходят для высокого давления воды. Однако чугунные трубы тяжелые, что делает их непригодными для труднодоступных мест из-за проблем с транспортировкой. Кроме того, из-за своего веса они обычно имеют короткую длину, что увеличивает затраты на компоновку и соединение.

Чугунная труба, прочная и тяжелая. Источник: KUMAR (Нью-Йорк)



Бетонно-цементные и асбестоцементные трубы

Бетонно-цементные трубы дороги, но не вызывают коррозии по своей природе. Их преимущество в том, что они очень прочные и долговечные. Однако, будучи громоздкими и тяжелыми, они сложнее и дороже в обращении, установке и транспортировке (LEE n.y.).



Трубы из пластифицированного поливинилхлорида (ПВХ)

Трубы из ПВХ не вызывают коррозии, очень легкие, поэтому их легко обрабатывать и транспортировать. Тем не менее, они прочны и имеют большую длину, что снижает затраты на установку/транспортировку (LEE n.y.). Однако они подвержены физическому повреждению при воздействии над землей и становятся хрупкими при воздействии ультрафиолетового света. В дополнение к проблемам, связанным с расширением и сжатием ПВХ, материал размягчается и деформируется при воздействии температуры выше 65 °C (ВОЗ, 2006 г.).

Трубы из ПВХ, легкие, но прочные. Источник: AHMED (Нью-Йорк)

Соображения стоимости

Информационный бюллетень Корпус блока

(Адаптировано из CHRISTENSEN 2005)

Затраты на установку составляют основную часть общей стоимости проекта. Различия в стоимости самой трубы не сильно меняют общую стоимость проекта. Однако следует учитывать следующие факторы, касающиеся стоимости установки и выбора трубы:

• Вес трубы: Легкая труба легче и быстрее перемещается.
• Простота сборки: вставные соединения собираются намного быстрее, чем болтовые соединения.
• Прочность трубы: Если для одного типа трубы требуется специальное покрытие, способное выдерживать внешнее давление, а для другого нет, выбор может значительно повлиять на стоимость установки.



Аспекты здоровья

Информационный бюллетень Корпус блока

Негерметичная распределительная система увеличивает вероятность того, что безопасная вода, покидающая источник или очистное сооружение, будет загрязнена до того, как попадет к потребителю. Более того, протечка может привести к значительным потерям воды на пути к конечному потребителю (см. также информационный бюллетень по контролю протечек). Система распределения должна быть спроектирована, управляться и обслуживаться таким образом, чтобы гарантировать минимальный уровень утечек. Внутреннее давление в трубопроводе постоянно должно быть больше внешнего гидростатического давления. Это обеспечит подачу воды, сократив потери от утечек и сведя к минимуму избыточный рост патогенных микроорганизмов. Определенный уровень свободного остаточного хлора или дезинфицирующего средства на основе хлорамина снизит риск повторного загрязнения в системе распределения (см. также хлорирование). Притоки загрязненной воды во время распределения являются основными источниками патогенов, передающихся через воду, и, таким образом, вызывают болезни, передающиеся через воду (ВОЗ, 2006 г.).

Водопроводные трубы часто изготавливаются из меди, а сантехника может изготавливаться из сплавов, содержащих медь (латунь, бронза). Агентство по охране окружающей среды США (EPA) установило целевой уровень максимального загрязнения (MCLG) для меди в общественных системах питьевой воды на уровне 1300 частей на миллиард (ppb). MCLGs не обязательные санитарные нормы для питьевой воды. Основным источником меди в питьевой воде является выщелачивание меди из труб и сантехники из-за агрессивной (кислой) воды. Сине-зеленое пятно, оставленное на некоторых принадлежностях для ванн, является признаком присутствия меди в воде. Обычно избыток меди в питьевой воде происходит от выщелачивания водопроводной системы в воду, отстоявшуюся в трубах несколько часов. Таким образом, если дать воде стечь в течение 30–60 секунд, прежде чем использовать ее для питья или приготовления пищи, часто значительно снижается уровень содержания меди (DES 2005).

Применимость

Водопроводные трубы необходимы практически везде, особенно для подачи питьевой воды. Самый прочный и долговечный тип водопроводных труб, вероятно, сделан из цемента. Однако из-за большого веса они сложны и дороги в установке. Трубы из ПВХ проще в установке и намного легче, поэтому они особенно подходят для отдаленных труднодоступных мест.

Ссылки на библиотеку

Водоснабжение и различные виды труб

АХМЕД (н. у.): Водоснабжение и различные виды труб. URL-адрес [Дата обращения: 20.03.2011]

Руководство по обучению операторов системы водоснабжения

HUBEN, H. von (2005): Справочник по обучению операторов водораспределения. Денвер: Американская ассоциация водопроводных сооружений (AWWA)

Медь: сводка медицинской информации

DES (2005): Медь: Сводная информация о здоровье. Нью-Гемпшир: Департамент экологических услуг (DES) URL-адрес [Дата обращения: 20.03.2011]

Чугунные трубы

КУМАР (н.у.): http://www. gharexpert.com/tips/articles/Construction/1804/Drainage-,-Sanitary-System-Plumbing-1804-Water-Supply-Various-Types-Pipes_0 «Онлайн-изображение» из «Водоснабжение и различные типы труб». [Проверено: 16.05.2019]

Типы водопроводных труб

LEE, E. (н.у.): Типы водопроводных труб. Бельвю: еХоу Инк. URL-адрес [Дата обращения: 20.03.2011]

Что такое водопровод?

СКОТТ, П. (2011): Что такое водопровод? . Невада: мудрыйГИК URL-адрес [Дата обращения: 20.03.2011]

Health Aspects of Plumbing

В этой публикации описываются процессы, связанные с проектированием, установкой и обслуживанием эффективных сантехнических систем. Он рекомендует ряд конструкций сантехнических систем и спецификаций по установке.

ВОЗ (2006): Аспекты здоровья сантехники. Женева: Всемирная организация здравоохранения (ВОЗ) URL-адрес [Дата обращения: 24.03.2011]

Дополнительная литература

В трубопроводе: вода для бедных Инвестиции в малые водопроводные сети

Этот набор инструментов предназначен для использования в качестве руководства для правительств, агентств по развитию, коммунальных служб и гражданского общества при разработке или реализации проектов водопровода с использованием малых Концепция водопроводной сети для городской бедноты или сельских общин, не имеющих доступа к водопроводным системам.

АБР (2008): В трубопроводе: вода для бедных Инвестиции в небольшие водопроводные сети. Город Мандалуйонг: Азиатский банк развития (АБР) URL-адрес [Дата обращения: 15.05.2012]

Безопасная водопроводная вода: управление качеством воды, содержащей микроорганизмы, в водопроводной системе распределения

В этом обзоре рассматриваются факторы, влияющие на присутствие и рост микроорганизмов в водопроводных сетях, а также методы работы организаций водоснабжения, которые могут прямо или косвенно влиять на их присутствие и рост. Этот обзор предназначен для политиков, но он также актуален для инженеров и ученых, отвечающих за планирование, эксплуатацию и мониторинг водоснабжения.

Эйнсворт, Р. (2004): Безопасная водопроводная вода: управление качеством воды, содержащей микробы, в водопроводной системе распределения. Женева: Всемирная организация здравоохранения (ВОЗ) URL-адрес [Проверено: 13.05.2019]

Health Aspects of Plumbing

В этой публикации описываются процессы, связанные с проектированием, установкой и обслуживанием эффективных сантехнических систем. Он рекомендует ряд конструкций сантехнических систем и спецификаций по установке.

ВОЗ (2006): Аспекты здоровья сантехники. Женева: Всемирная организация здравоохранения (ВОЗ) URL-адрес [Дата обращения: 24.03.2011]

Техническое руководство по строительству и управлению распределительными сетями питьевой воды

Настоящее руководство было разработано для строительства и управления сельскими водопроводно-канализационными сооружениями. Это сборник глобальных и национальных передовых практик в области водоснабжения и санитарии, которые были сопоставлены. Эти простые рекомендации в первую очередь предназначены для использования в качестве справочного материала для полевого персонала и специалистов-практиков в секторе водоснабжения и санитарии, столкнувшихся с трудностями и условиями на местах.

ГОНУ (2009): Техническое руководство по строительству и управлению распределительными сетями питьевой воды. Хартум: Правительство национального единства (ГОНУ) URL-адрес [Проверено: 13.05.2019]

Руководство для мелких поставщиков воды и местных органов здравоохранения по содержанию свинца в питьевой воде

Настоящее Руководство представляет собой сокращенный сборник широкого круга научных, технических, медицинских и эксплуатационных вопросов, связанных с контролем содержания свинца в питьевой воде в небольших системах водоснабжения.
