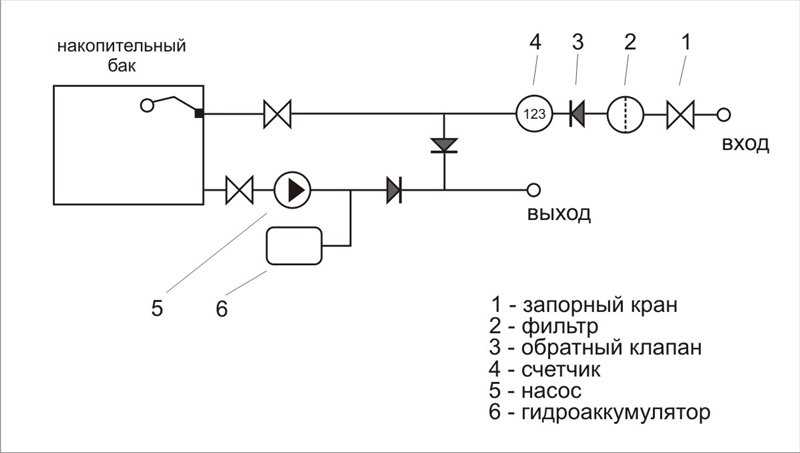

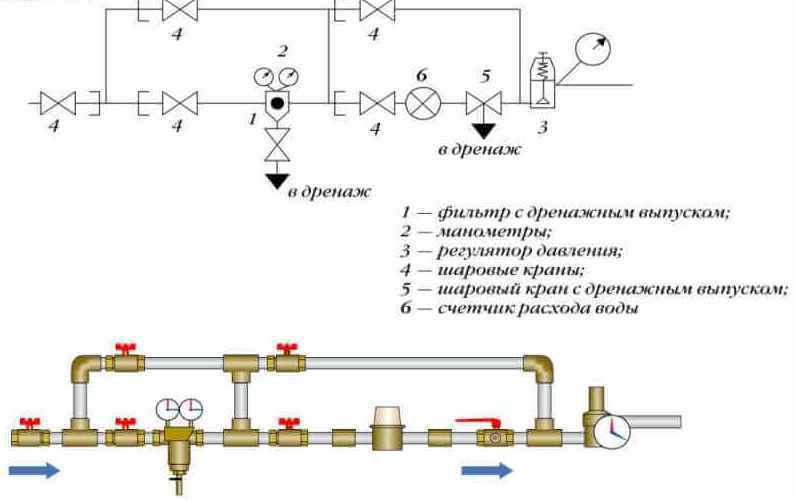

Счетчик воды на схеме обозначение: Графические обозначения в схемах водоснабжения

Как правильно подобрать диаметр счетчика воды…

В настоящее время на рынке представлено множество разнообразных вариантов моделей приборов учета воды различных производителей и в разных ценовых категориях. Как не допустить ошибок при выборе диаметра прибора учета воды и не выкинуть деньги в «никуда» при покупке счетчиков воды, не удовлетворяющего Вашим требованиям, будет рассказано в этой статье.

При покупке счетчиков воды, обязательное условие – купить его новым и в надежной компании со всеми обязательствами. Никогда – не у «частных лиц» и не на рынке, как бы ни уверяли продавцы, что с «Водоканалом» проблем не будет. Не исключена ситуация, что после покупки и установки подобного прибора контролер “Водоканала” или управляющей компании просто откажется его регистрировать, пломбировать и тем самым принять на учет. Подделать паспорт с печатями и штампами контроля качества в наше время ничего не стоит.

Приобретайте водомер в надежной организации, обязательно проверьте паспорт изделия, в частности, наличие отметок о прохождении заводской поверки, об установленных межповерочных сроках и о гарантийных обязательствах производителя.

Каждый счетчик в обязательном порядке должен иметь свой индивидуальный серийный номер.

Критерии выбора счетчиков воды:

1. Установочные параметры приборов. Имеется в виду, на какой условный диаметр (ДУ) трубы он рассчитан (например: в квартирах  используются трубы 15 или 20 мм, на входе в частный дом могут быть до 25 – 32 мм).
2. Монтажная длина прибора учета. Это стандартная величина которая указана в паспорте к прибору завода-изготовителя. Следует заранее оценить место предполагаемой врезки приборов.
3. Возможности приборов учета должны соответствовать реальному давлению воды в системе. Обычно все приборы учета имеют весьма достаточный запас прочности. Так, к примеру, счётчики на ДУ=15, как правило, выдерживают напор до 10 атмосфер (1 Мпа), а с ДУ-20 – даже до 16 атмосфер (1.6 Мпа). В реальности таких значений давления в водопроводе практически не бывает.
4. Основной и главный параметр – это показатели номинального расхода воды Qn, то есть какой объем счетчик воды может пропустить через себя без потери точности (именно данный параметр является ключевым при выборе приборов учета).

Для оценки этой характеристики применяется несколько показателей, которые указываются в паспорте изделия.

• Qmax – максимально допустимый объем проходящей в течение часа воды.
• Qn – номинальный расход, при котором гарантируется длительная эксплуатация прибора с нормальной точностью измерений.
• Qmin – минимальное значение расхода, при котором будет сохраняться указанная погрешность измерений.
• Qt – значение так называемого переходного расхода, при котором изменяется уровень погрешности прибора.

Превышение максимального расхода воды счетчика воды может привести к необратимой поломке прибора, и вследствие чего возникнет необходимость вновь приобретать прибор.

Золотое правило подбора счетчика воды: подбирается он не по диаметру трубы, а по номинальному расходу! Исходя из вышесказанного, именно от номинального расхода зависит диаметр счетчиков воды.

Сделать заказ или узнать цену на счётчики воды можно у наших менеджеров. Они ответят на Ваши вопросы и предложат подходящее оборудование по нужным для Вас характеристикам. Компания СОЮЗ-ПРИБОР работает с надежными производителями, поэтому мы отвечаем за качество продукции.

Условные обозначения на чертежах и схемах водоснабжения и канализации: tvin270584 — LiveJournal

Условные обозначения на чертежах водоснабжения и канализации в обязательном порядке указываются не только при возведении многоэтажных зданий, но и при строительстве небольших домов. Вне зависимости от типа строения всегда используются специальные условные обозначения. Их регламентирует ГОСТ, и применяются они в любых программах, которые позволяют создавать чертежи системы канализации и водоснабжения. В статье

мастер сантехник расскажет, какие символы используют на чертежах и схемах, для обозначения элементов санитарно-технических систем.

Проект системы канализации и водопровода

В большинстве своем современные здания оборудуются системами, которые отвечают за выполнение санитарно-технических норм. Как правило, это целый комплекс инженерных коммуникаций, который включается в себя систему горячего и холодного водоснабжения, канализацию, газоснабжение, водостоки

, отопление.

Все это необходимо для комфортного проживания в жилом доме людей. Но для того чтобы все системы работали правильно, риски возникновения неполадок должны быть сведены к минимуму. И чтобы при любых поломках можно было сразу устранить проблему, все тщательно планируется. Важнейшие системы, в том числе и канализация с водоснабжением, должны быть максимально качественно продуманы, нанесены на чертеж, а после выполнены в соответствии с заранее составленным планом. Только в случае правильного составления чертежа и выполнения всех его требований можно построить здание, которое будет соответствовать всем нормам благоустроенности и комфортабельности.

Особенности условных обозначений

Для того чтобы правильно разместить систему водоснабжения и канализации, необходимо составить предварительный чертеж. Для каждого типа помещения он будет разным. Более того, специалисты всегда учитывают и особенности дома, и географическое положение, и количество помещений, куда будет поставляться, и откуда будет выходить вода. Нюансов в этом деле много, но всегда перед началом работ создается схема, на основании которой и будут проводиться дальнейшие работы.

При выполнении чертежей должны быть использованы общепринятые обозначения. Это условные символы, по которым любому мастеру удастся легко прочитать ту или иную схему, даже самую сложную.

Обозначения, которые используются для составления чертежей системы водоснабжения и канализации, регламентированы документами СНиП и ГОСТ. Применять другие условные изображения недопустимо. Существует целый список допустимых символов, при помощи которых можно составить подробную схему того, как вода будет поступать в дом и выводиться из него.

Здесь представлена выдержка из ГОСТ 21.205-2016, в которой приведены наиболее часто используемые студентами и инженерами обозначения оборудования и арматуры систем водоснабжения и водоотведения на чертежах и схемах.

Насосы и арматура:

Нерегулируемый насос

Регулируемый насос

Центробежный насос

Задвижка

Задвижка с любым приводом, в т.ч. с электроприводом

Задвижка с электроприводом

Обратный клапан

Шаровой кран

Дисковый затвор

Воздухоотводчик автоматический

Счетчик воды

Фильтр

Водоразборная арматура:

Пожарный кран

Водоразборный кран

Поливочный кран

Смеситель (общее изображение)

Смеситель с душем

Элементы внутренней канализации:

Ревизия

Водосточная воронка

Приемники сточных вод:

Раковина на плане

Раковина на схеме

Мойка на плане

Мойка на схеме

Умывальник на плане

Умывальник на схеме

Ванна на плане

Ванна на схеме

Душевой поддон на плане

Душевой поддон на схеме

Унитаз на плане

Унитаз на схеме

Писсуар на плане

Писсуар на схеме

Трап на плане

Трап на схеме

Изображение иных элементов систем можно найти в ГОСТ 21. 205-2016.

Правила отображения трубопроводов и соединительных деталей, а также нанесения шифров и диаметров на трубопроводы см. ГОСТ 21.206-2012. В соответствии с этим документом, ниже приведены шифры обозначения трубопроводов.

Водоснабжение:

Для трубопроводов систем водоснабжения при разных параметрах и свойствах воды принимают обозначения: от В11 до В19 для трубопроводов, указанных в пункте 1; от В21 до В29 для трубопроводов, указанных в пункте 2; от В31 до В39 для трубопроводов, указанных в пункте 3.

Для трубопроводов систем водоснабжения, не предусмотренных таблицей, принимают обозначения от В41 до В99.

В том случае, когда хозяйственно-питьевой или производственный водопровод является одновременно противопожарным, ему присваивают обозначение хозяйственно-питьевого или производственного водопровода, а назначение разъясняют на чертежах или схемах.

Горячее водоснабжение:

Канализация:

Для систем канализации (водоотведения) при разных параметрах и свойствах воды принимают обозначения: от К11 до К19 для трубопроводов систем канализации, указанных в пункте 2; от К21 до К29 для трубопроводов систем канализации, указанных в пункте 3.

Для трубопроводов систем канализации, не предусмотренных таблицей 16, принимают обозначения от К41 до К99.

Если требуется показать, что участок сети канализации является напорным, то буквенно-цифровое обозначение дополняют прописной буквой «Н», например К31Н.

Видео

В сюжете – Рассмотрим используемые документы при проектировании водоснабжения и канализации

В сюжете – План систем холодного и горячего водоснабжения

В сюжете – Построение на плане систем канализации

В продолжение темы посмотрите также наш обзор Раковина, умывальник или мойка — в чем их отличие между собой

Источник

https://santekhnik-moskva.blogspot.com/2021/11/Uslovnyye-oboznacheniya-elementov-vodoprovoda-i-kanalizatsii-na-chertezhakh-i-skhemakh.html

Глоссарий терминологии счетчиков воды – Коммунальные технологии

Ниже приводится список общих терминов, используемых в счетчиках воды. Пожалуйста, свяжитесь с нами, если вам нужна помощь по отраслевой терминологии, размерам счетчиков, типам счетчиков или вопросам по установке.

• Счетчик 5/8″ – Счетчик воды с внутренней пропускной способностью измерительной камеры или “отверстием” 5/8″. Обозначение 5/8 дюйма НЕ относится к размеру резьбы. Первоначальный стандарт счетчика 5/8 дюйма предназначался для крепления к водопроводу 1/2 дюйма и имел стандартную резьбу метра AWWA 1/2 дюйма для использования метра 1/2 дюйма. муфты. Счетчик 5/8″ теперь также называется счетчиком 5/8″ x 1/2″. (пропускная способность 5/8 дюйма с входом и выходом 1/2 дюйма). Существует более новый расходомер с такой же внутренней пропускной способностью и отверстием 5/8″, но с резьбой 3/4″ AWWA. Он упоминается как метр 5/8 “x 3/4”. Внутренние компоненты и регистры 5/8″ x 1/2 и 5/8″ x 3/4″ обычно одинаковы и взаимозаменяемы, единственное различие заключается в размере резьбы.
• Метр 5/8″ x 1/2″ – Это стандартный расходомер 5/8″ с резьбой 1/2″. 5/8″ и 5/8″ x 1/2″ используются взаимозаменяемо. Метрическая резьба AWWA представляет собой прямую измерительную резьбу, используемую с поворотной накидной гайкой и измерительной прокладкой. Наружный диаметр резьбы составляет приблизительно 1,05 дюйма. (3/4″ NPS – не 1/2″ NPT). Длина укладки составляет 7-1/2 дюйма от конца к концу. Для метра 5/8 дюйма используются муфты, обозначенные как муфты метра 1/2 дюйма или 5/8 дюйма. Это обычный размер для старых домов и старых городов.
• Расходомер 5/8″ x 3/4″ – Это измеритель внутренней емкости 5/8″, но с резьбой, предназначенной для использования с сервисным трубопроводом расходомера 3/4″ на входе и выходе. Внешний диаметр резьбы составляет приблизительно 1,25 дюйма (1 дюйм NPS, а не 3/4 дюйма NPT). Длина укладки составляет 7-1/2 дюйма, такая же, как у метра 5/8 дюйма x 1/2 дюйма. В нем используется муфта счетчика, обозначенная как 3/4 дюйма. В настоящее время это наиболее распространенный размер счетчика в жилых помещениях.
• 3/4-дюймовый (стандартный) расходомер – Стандартный 3/4-дюймовый расходомер имеет полную пропускную способность воды 3/4 дюйма или отверстие и использует ту же резьбу 3/4-дюймового счетчика AWWA, что и 5/8-дюймовый x 3/4 дюйма метра. Однако длина укладки составляет 9″ от входа к выходу. Обычно используется на коммуникационных линиях 3/4″, где требуется полная пропускная способность 3/4″, которая не может быть обеспечена расходомером 5/8″ x 3/4″.
• 3/4″ (короткий) расходомер – Это расходомер с полнопроходным отверстием 3/4″ и измерительной емкостью, но с монтажной длиной 7-1/2″. 3/4 дюйма до полных 3/4 дюйма без необходимости повторной прокладки для более длинной стандартной длины 3/4 дюйма или там, где нет места для более длинного метра. Внутренние детали и регистры, как правило, взаимозаменяемы со стандартом 3 /4″ метр.
• Абсолютное кодирование r — регистр энкодера, который выводит точное положение числовых колес или цифровой счет, а не инкрементальный импульс.
• AMR – Автоматическое считывание показаний счетчиков. Как правило, это технология для считывания показаний счетчиков воды в режиме проезжающего автомобиля с помощью сигнала отношения короткого расстояния.
• AMI – Инфраструктура автоматизированного учета. Технология, при которой устанавливается сеть антенн, вышек или другой стационарной инфраструктуры для автоматического сбора показаний счетчиков с заданным шагом с помощью радиосигналов.
• AWWA — Американская ассоциация водопроводных сооружений. Отраслевая организация, устанавливающая североамериканские стандарты в сфере общественного водоснабжения для счетчиков, клапанов, труб и т. д.
• Обратный клапан – Клапан, позволяющий воде течь только в одном направлении. Аналогично обратному клапану или обратному клапану.
• Счетчик холодной воды –  Если иное не указано как счетчик ГОРЯЧЕЙ воды, все счетчики следует рассматривать как счетчики холодной воды для воды при нормальной температуре окружающей среды. Стандарты производителей различаются, но температуру холодной воды можно считать от 33F до 105F, а иногда и до 140F. Не используйте счетчик для горячей воды, если он специально не предназначен для этого. См. также Счетчик горячей воды.
• Счетчик соединений – Счетчик соединений на самом деле представляет собой комбинацию двух измерительных технологий с переключающим обратным клапаном для переключения между ними. При малых расходах вода отводится закрытым обратным клапаном в измерительный элемент с малым расходом, обычно PD или многоструйный. При высоких расходах обратный клапан открывается, и вода отводится к измерительному элементу турбины для измерения высоких расходов.   Составные счетчики могут иметь отдельные регистры высокого и низкого использования или объединять показания в один с зубчатым зацеплением. Составные счетчики в значительной степени заменяются более новыми ультразвуковыми и магнитными расходомерами, которые более точны при всех скоростях потока.
• Digital Pulse — Импульсный выход в цифровом формате по сравнению с аналоговым импульсом. Цифровой импульс будет иметь очень постоянное напряжение и частоту. Аналоговый импульс может отличаться.
• Вставная прокладка — прокладка для счетчиков с овальным/эллиптическим фланцем, которую можно вставить на место после того, как счетчик будет свободно установлен с помощью болтов.
• Переключатель с сухим контактом — Технология, при которой счетчик открывает и закрывает переключатель, позволяя импульсу энергии проходить там, где само переключающее устройство не обеспечивает источник питания.
• Эллиптический фланец – овальный конец фланца расходомера или ответный фланец для расходомеров 1-1/2″ и 2″ с двумя отверстиями для болтов, расположенными напротив друг друга.
• Энкодер – регистр счетчика, который отправляет числовые показания непосредственно на устройство в закодированном формате, а не в виде импульсов, которые должно подсчитывать внешнее устройство. Популярным закодированным выходным форматом обычно является UI-1203, который ранее и иногда до сих пор называется «протоколом Sensus», поскольку он был первоначально разработан компанией Sensus и предоставлен AWWA в качестве стандарта.
• Закодированный вывод —  Электронный вывод данных из регистра счетчиков воды кодирующего типа.
• Расширенный низкий расход –  нестандартизированное измерение производителем расходомера минимального расхода, который расходомер может точно измерить. AWWA имеет стандарты для низкой, средней и высокой скорости потока. Расширенный низкий расход будет определять, насколько расходомер превосходит стандарты низкого расхода. Поскольку официального стандарта не существует, заявленные ставки и проценты могут варьироваться в зависимости от производителя (пример: 1/4 галлона в минуту при 95% точность)
• Пожарный счетчик – Счетчик, обычно устанавливаемый на линии пожаротушения здания для измерения количества воды, используемой в спринклерной системе пожаротушения здания.
• Счетчик пожарного гидранта – Водомер, который обычно имеет пропускную способность от 2 дюймов до 3 дюймов для крепления к соплу пожарного гидранта для измерения воды, используемой из пожарного гидранта для строительства, наполнения грузовиков или другого неэкстренного использования.
• Фланец – Конец больших счетчиков, в котором для крепления счетчика используются болты, проходящие через отверстия, а не резьба. Как правило, расходомеры 1-1/2″ и 2″ можно приобрести либо с резьбой для муфт счетчика, либо с фланцем для фланцевой установки. 1-/2″ и 2″ обычно представляют собой овальные или эллиптические фланцы с двумя болтами, расположенными горизонтально друг напротив друга. 3 дюйма и больше — это круглые фланцы с 4 или более отверстиями под болты, равномерно расположенными вокруг фланца.
• Frost Bottom – Нижняя часть счетчика, которая разрушается в случае расширения замерзшей воды. Как правило, они сделаны из чугуна, который сломается раньше, чем более дорогой латунный корпус.
• Пластина для замораживания (такая же, как дно для замораживания)
• Счетчик горячей воды – Счетчик, специально разработанный с компонентами, которые могут измерять горячую воду, нагретую водонагревателем. Обычно используется при повторном учете в квартире, где один водонагреватель нагревает несколько квартир или где горячая и холодная должны измеряться отдельно из-за сантехники. Счетчики горячей воды будут иметь опубликованный диапазон температур, начинающийся примерно от 120F и выше. Не используйте счетчик, не имеющий специальной маркировки для ГОРЯЧЕЙ воды, при температурах выше указанных производителем. Счетчики горячей воды часто окрашены в красный цвет или имеют специальную маркировку HOT.
• Рабочее колесо – элемент горизонтальной турбины, подобный крыльчатке, который используется в одноструйных и многоструйных счетчиках воды.
• Длина укладки –  Общая длина счетчика воды от входа до выхода. На счетчиках с резьбовым концом это конец резьбы счетчика. На фланцевых счетчиках это самое дальнее расстояние от внешней стороны впускного и выпускного фланцев. Длина укладки не включает место для толщины прокладки, а является ФАКТИЧЕСКОЙ длиной от входа до выхода счетчика.
• Без свинца (с низким содержанием свинца, без свинца) — Это стандарт, установленный правительством США в соответствии с Законом о безопасной питьевой воде для количества свинца (металла), которое может быть легально использовано в сантехнических изделиях. Сумма менялась со временем. Последнее изменение вступило в силу в январе 2014 года, когда допустимое количество свинца в металлическом сплаве было снижено с 8% до 0,25%. Сантехника из латуни, установленная после 2014 года, должна иметь маркировку «без свинца», «с низким содержанием свинца» или «без свинца» и соответствовать стандартам NSF-61G для тестирования и утверждения свинца. Старые неиспользуемые продукты НЕ устаревают и не могут быть установлены. Однако существующие установленные продукты можно использовать на их текущих местах.
• Lead Wire — Электронные регистры будут иметь провод между регистром и электроникой. Это может относиться к энкодеру с 6-дюймовым проводом. (Это относится не к металлическому элементу, а к отрезку проволоки)
• Низкий расход – Минимальный стандарт точности при определенном расходе, установленном промышленностью и AWWA. Обычно самая низкая приемлемая скорость потока в галлонах в минуту. Для измерителей частичных разрядов это обычно составляет +/- 1,5 % точности (от 98,5 % до 101,5 % фактического)
• Mag Meter  (Электромагнитный счетчик) — счетчик, который использует закон физики Фарадея для измерения расхода от двух или более электродов. Счетчики не имеют движущихся частей, но должны иметь постоянный источник переменного или постоянного тока.
• Основной корпус  (Корпус счетчика, корпус) — основной корпус счетчика. Для механических счетчиков это, как правило, внешний корпус из латуни или железа с резьбовыми или фланцевыми концами. Новые счетчики также могут быть изготовлены из нержавеющей стали, пластика или композитных материалов.
• Максимальный (прерывистый) расход — Максимальный расход, который может иметь расходомер за короткий промежуток времени. Этот расход может быть выше верхнего значения нормального диапазона расхода, который соответствует максимальному непрерывному расходу.
• Измерительная камера – Внутренний механизм, измеряющий воду и передающий показания движением в регистр. В случае расходомеров объемного типа это поршень или диск и внешняя камера. В многоструйных счетчиках это рабочее колесо и корпус, в составных счетчиках – турбина. В ультразвуковых или магнитных счетчиках это область измерения расхода воды.
• Муфта счетчика – Фитинг, специально разработанный для установки счетчиков воды с резьбовым концом. Гнездовой конец, который крепится к измерителю, имеет накидную гайку с прямой трубной резьбой. перед закреплением в гайку вставляется прокладка. Никогда не используйте резьбовой герметик на резьбе расходомера и накидной гайке. Скользящая накидная гайка действует как соединение для снятия расходомера для ремонта или замены. Другой конец муфты счетчика представляет собой ниппель или хвостовик, как правило, размером с водопроводную трубу и, как правило, с наружной трубной резьбой NPT для постоянной установки в водопроводную систему с резьбовым герметиком.
• Резьба счетчика – В США счетчики воды соответствуют спецификациям Американской ассоциации водопроводных сооружений. AWWA имеет специальные стандарты размера резьбы для счетчиков воды, которые НЕ совпадают с конической трубной резьбой (NPT). Резьба счетчика не обеспечивает водонепроницаемого уплотнения, но на нее надевается накидная гайка, которая прижимает прокладку счетчика к поверхности втулки счетчика для водонепроницаемого уплотнения. Резьба AWWA не коническая, как резьба NPT, а прямая. они также называются на основе внутренних размеров, а не внешних, и на один размер больше, чем потоки NPS. (Резьба счетчика 3/4 дюйма на самом деле соответствует 1 дюйму NPS/NPST). НЕ используйте герметик для труб на резьбе счетчика.
• MDM — управление данными счетчиков — Программное обеспечение в офисе выставления счетов, которое считывает и регистрирует данные из показаний счетчиков, а также выполняет анализ для планирования расхода, потерь воды, сохранения и других нужд.
• MIU – Блок интерфейса счетчика. Обычно относится к интеллектуальному радиопередатчику или внешнему устройству сбора и связи для хранения и передачи показаний для автоматического считывания показаний счетчиков.
• Многоструйный – Измерительная технология на основе крыльчатки, в которой крыльчатка размещена в корпусе, а несколько струй воды проходят через несколько отверстий, окружающих крыльчатку, со всех сторон для равномерного распределения потока по крыльчатке со всех сторон.
• New Meter Accuracy – Стандарт AWWA, который обычно требует, чтобы новый счетчик поддерживал определенную точность в течение требуемого периода времени. Обычно 5 лет для жилых счетчиков.
• Обратный клапан – Небольшой клапан, обычно вставляемый на вход водомера, чтобы вода не могла течь в обратном направлении. Обычно это используется для предотвращения реверсирования счетчика в случае обратного потока воды или отказа устройства предотвращения обратного потока или обратного клапана. Они не отвечают требованиям безопасности, предъявляемым к настоящим противотокам, а лишь предотвращают скачки воды вперед и назад через счетчик.
• Нормальный диапазон расхода — Ожидаемый, стандартный и рекомендуемый диапазон расхода для работы расходомера с ожидаемой и приемлемой точностью. Использование выше или ниже диапазона может привести к неточности или повреждению глюкометра.
• Nutating Disk – Иногда его называют дисковым или дисковым измерителем, это технология измерения частичных разрядов. Обычно есть центральный шар с плоским круглым расширением, похожим на планету Сатурн с его кольцами. Кольца движутся вокруг центра вверх и вниз по мере того, как вода проталкивается через них.
• NSF (NSF-61g) — Национальный научный фонд — NSF-61G — это стандарт для тестирования и одобрения сантехнических материалов на отсутствие свинца и других вредных примесей для питьевой воды.
• Качающийся поршень — Качающийся поршень — это технология измерения частичного разряда, в которой цилиндрический поршень вращается внутри закрытой камеры в горизонтальной плоскости для измерения количества воды. Вода толкает поршень между входом и выходом.
• Импульсный выход – Выход электронного счетчика в импульсном формате. например, измеритель может генерировать один электронный импульс на каждые 10, 100 или 1000 галлонов. Импульс может поступать на удаленный регистр или электронное устройство. Внешнее устройство должно быть способно считать импульсы и суммировать их. У старых удаленных счетчиков часто был аналоговый импульс, выдаваемый регистром генератора. Более новые счетчики имеют цифровой импульс, выдаваемый устройством, работающим от батареи, или коммутируемым током (переключатель с сухим контактом)
.
• Позитивное смещение –  Технология измерения воды, при которой вся вода измеряется путем положительного смещения измерительного элемента. Теоретически вода не может пройти через измерительную камеру без перемещения измерительного элемента. Двумя распространенными типами являются качающийся поршень и нутирующий диск.
• Удаленный регистр —  Дополнительный регистр, обычно подключенный к регистру, установленному на счетчике, который можно установить на небольшом расстоянии от самого счетчика. Обычно устанавливается на наружной стене для считывания показаний счетчика в подвале или внутри здания без необходимости входа.
• Точность отремонтированных счетчиков — Стандарт AWWA, которому должны соответствовать счетчики, если они были отремонтированы или уже не новые. Обычно через 5 лет может образоваться некоторый износ или внутренние минеральные отложения.
• Обратный поток – Поток расходомера в направлении, не предусмотренном производителем. Большинство расходомеров имеют стрелку, указывающую правильное направление потока. Некоторые метры будут отсчитываться в обратном направлении, а другие нет. Обнаружение обратного потока в интеллектуальных счетчиках можно использовать для определения неправильной установки, попыток взлома счетчика, отказа обратных клапанов и других аномалий.
• Протокол Sensus (UI-1203) — Стандарт передачи данных из закодированного регистра на внешнее устройство, такое как радиопередатчик, электронный дисплей или сенсорная панель. Принят AWWA в качестве отраслевого стандарта.
• Одинарная струя (крыльчатка) – расходомер, в котором для измерения воды используется смещенная крыльчатка или крыльчатка. Одиночный реактивный поток воды перемещает колесо на одну сторону.
• Патрубок – Резьбовой входной или выходной конец счетчика
• Начальный расход — Начальный расход — это относительно новый термин, которым счетчик может начать измерение воды любого значения, хотя, возможно, и не с высокой точностью. Механическим счетчикам потребуется некоторая энергия давления для перемещения физического измерительного элемента, такого как рабочее колесо или турбина.
• Ультразвуковой измеритель (время прохождения, доплеровский) — Ультразвуковые измерители используют либо время прохождения, либо доплеровские звуковые волны для измерения потока воды. У них нет движущихся частей, но они работают с датчиками для измерения расхода воды и, следовательно, объема при заданной скорости. Они очень точны, не имеют движущихся частей, подверженных износу, не требуют сетчатого фильтра и могут быть установлены в нескольких конфигурациях, например, вертикально, где не может быть установлен измеритель ЧР.
• Регистр –  Обычно самая верхняя часть счетчика, которая отслеживает числовое использование счетчика на механическом одометре или в электронном виде на твердотельном счетчике. Это также может быть энкодер или импульсный регистр, который отправляет показания на внешнее устройство, такое как счетчик, пульт дистанционного управления, сенсорная панель или радио MIU
.
• Сетчатый фильтр —  Сетчатый фильтр — это фильтр или сетка, пропускающая воду, но задерживающая предметы и мусор, которые могут повредить внутренние компоненты счетчика. Сетчатые фильтры могут представлять собой небольшой экран на входной стороне счетчика или отдельное устройство, установленное перед счетчиком. Обычно они требуются для механических расходомеров, таких как PD, Multijet, Turbine и Compound. Обычно они не требуются для счетчиков без движущихся частей, таких как ультразвуковые и магнитные расходомеры.
• Пломба от вскрытия – устройство для опломбирования любых съемных частей счетчика для предотвращения несанкционированного вмешательства. Некоторые из них могут быть фирменными винтами, штифтами или крышками. некоторые представляют собой просто провода, продетые через отверстия в винтах или болтах и ​​запечатанные устройством защиты от несанкционированного доступа.
• Touch Read (Также сенсорная панель, Read Pad, Touch remote) – счетчик с проводным выходом на внешний провод, идущий к индуктивной дистанционной сенсорной панели. Технология, при которой сенсорный считыватель может посылать индуктивный импульс на сенсорную панель, а счетчик отвечает закодированными показаниями счетчика. Настоящее касание технически не требуется, поскольку индуктивный сигнал может находиться на расстоянии до 1/2 дюйма от катушки.0008
• Турбинный (турбо) – Турбинные счетчики имеют пропеллерное устройство в потоке воды, которое движется вместе с потоком воды и преобразуется в регистр для измерения. счетчики с высоким расходом имеют турбинный измерительный элемент для высокого расхода, а также другую технологию для низкого расхода
• Колеса (энкодер) (значащие цифры) – Большинство механических счетчиков имеют серию колес одометра, которые перемещаются и увеличивают расход воды. Электронные счетчики имеют цифры на ЖК-дисплее, которые имитируют то же самое. Счетчик с 6 движущимися колесами одометра называется «6-колесным энкодером». Если только последние 4 колеса отправляют выходной сигнал в электронном виде, это будет «4-колесный выход». Это относится либо к количеству движущихся цифр, либо к количеству значащих цифр, используемых для выставления счетов.
