Seitron rgy000mbp4: RGY000MBP4 Seitron (Сейтрон) блок питания и сигнализации.

Блок сигнализации RGY000MBP4 – Seitron

Блок RGY000MBP4 – это электронное устройство для питания подключённых к нему сенсоров и анализа передаваемых сигналов на предмет загазованности воздуха.

Цена €: 311 евро с НДС (с поверкой)

Прибор автоматически отправляет электрический импульс для дистанционного закрытия запорного газового клапана, либо для включения системы принудительной вентиляции (если таковые имеются). Количество одновременно управляемых сенсоров может достигать четырёх единиц, соответственно, возможен одновременный оперативный контроль до четырёх разных участков.

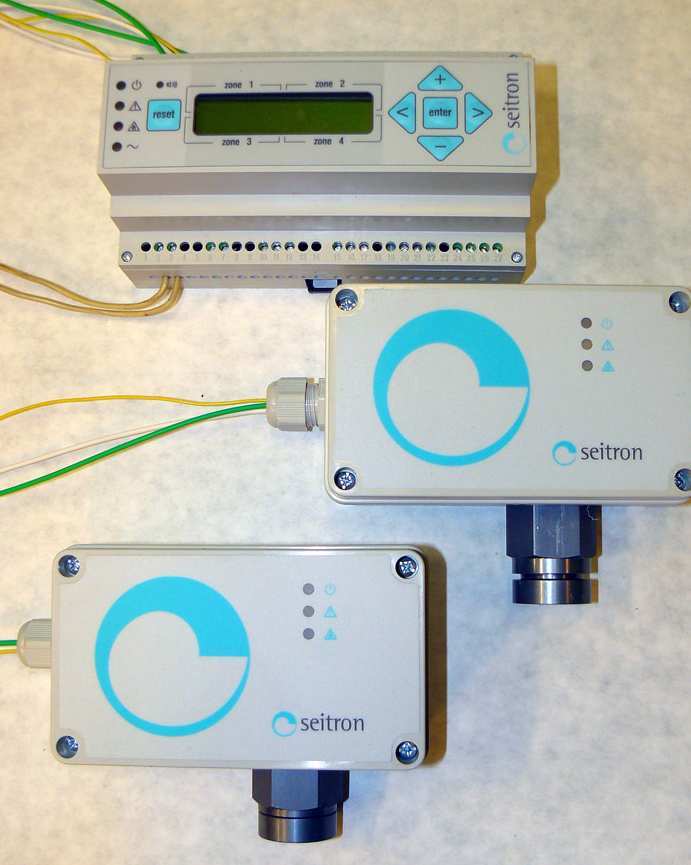

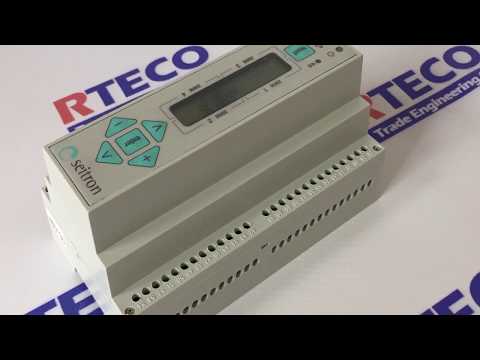

Рисунок 1. Внешний вид продукта:

Краткое техническое описание и эксплуатационные характеристики:

Электрическое питание от сети – 230В~ –15%+10% 50Гц;

Потребляемая мощность – не более 10 ВА;

Время, необходимое для прогрева – не более 1 минуты;

Период эксплуатации без корректировки выходного сигнала – не менее 6 месяцев;

Имеющиеся релейные выходы:

   – выходное реле тревоги – 2A @ 230В~;

   – вспомогательное выходное реле – 5A @ 230В~;

Интервал значений измерений допустимой концентрации Ch5 – от 0 до 50 % НКПР;

Интервал значений измерений допустимой объемной доли CO – от 0 до 500 млн–1;

Интервал значений настраиваемого порога предварительной и основной тревоги по Ch5 – от 1% до 50% НКПР;

Интервал значений настраиваемого порога предварительной и основной тревоги по CO – от 1 до 500  ppm;

Погрешность показаний:

   – при измерении метана [Ch5] – ±10 %

   – при измерении [CO] в диапазоне 0-17 млн-1 – ±25 %;

   – при измерении [CO] в диапазоне 17-200 млн-1 – ±25 %;

Сроки службы чувствительных элементов ЧЭ:

   – ЧЭ сенсоров на метан – не менее 5 лет;

   – ЧЭ сенсоров на угарный газ – не менее 3 лет;

Расстояние от RGY до сенсора (сечение – длина) – 2,50 мм2 – до 500 метров;

Степень защиты внешней оболочки – IP30;

Температура окружающего воздуха для нормальной эксплуатации – от 0 до +40 градусов;

Диапазон температуры окружающего воздуха при хранении – от -10 до +50 градусов;

Влажность при эксплуатации – от 20% до 80% rH (при температуре 25°С) без образования конденсата;

Диапазон атмосферного давления при работе сигнализатора – от 84 до 106,7 кПа;

Размеры:

   – габариты блока – 158 х 90 х 71 миллиметров;

   – габариты подключаемого датчика – 155 х 107 х 62 миллиметров;

Масса нетто (без учёта индивидуальной упаковки):

   – одного блока – не более 900 грамм;

   – одного датчика – не более 500 грамм.

Общий расчётный период эксплуатации изделия – не менее 10 лет.

Схема 1. Электрическая схема подключения:

Соединения при монтаже рекомендуется выполнять трёхжильным кабелем с сечением от 2,5 мм2, длина кабеля до сенсора может достигать до 500 метров.

Передняя панель:

1. “Звуковой сигнал тревоги”. Активизируется при нештатных аварийных ситуациях;

2. Эта клавиша имеет две основные функции:

– Выход из текущего меню и вернуться в Главное меню.

– При нажатии более 3 секунд на дисплее отображается последний сигнал тревоги или состояние предварительной тревоги в любой зоне.

3. Область “зона 1” на дисплее. В этой части дисплея отображается текущая информация по загазованности в этой зоне (области) контроля.

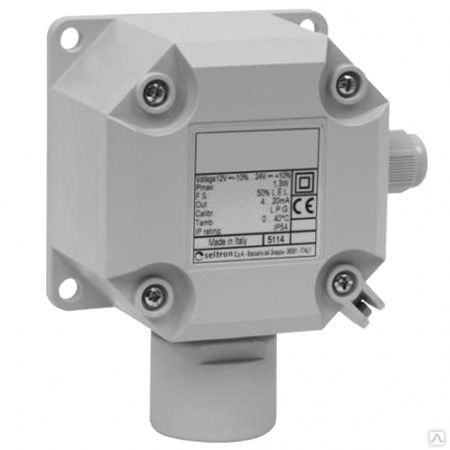

Подключаемые сенсоры датчики:

– для угарного газа CO.

– для метана Ch5.

– для метана Ch5 взрывозащищённого исполнения.



Смотреть описание в формате PDF

RGY000MBP4 Блок питания и управления

Сигнализаторы RGY 000 MBP4  предназначены для измерений довзрывоопасных концентраций метана и объемной доли оксида углерода в воздухе, а также сигнализации о превышении предельно-допустимых концентраций оксида углерода и довзрывоопасных концентраций метана в воздухе. Область применения сигнализатора – помещения котельных различной мощности, а также во взрывобезопасных зонах других производственных, административных и жилых помещений. Сигнализаторы являются микропроцессорными устройствами с ЖК-дисплеем и могут устанавливаться на DIN-рейку.

К прибору могут быть подключены от 1 до 4 внешних сенсоров с выходным сигналом 4 … 20mA типа SGYME0V4NC, SGYME0V4ND для обнаружения метана и SGYCO0V4NC для обнаружения угарного газа.

Поверка сигнализатора осуществляется в соответствии с документом “Сигнализаторы RGY000MBP4.

Методика поверки”.

Межповерочный интервал – 1 год.

RGY000MBP4 купить можно в “Марк”. У нас действует индивидуальная система лояльности, согласно которой на RGY000MBP4 цена устанавливается во время переговоров с покупателем. Звоните!



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметр	Значение
Диапазон измерений довзрывоопасных концентраций метана	0 … 50 % НКПР
Диапазон измерений объемной доли оксида углерода	0 … 500 млнˉ¹
Пределы допускаемой основной погрешности	приведенной, по каналу метана ±10 % приведенной, по каналу оксида углерода: в диапазоне 0-17 млнˉ¹ ±25 % в диапазоне 17-200 млнˉ¹ ±25 %*
Напряжение питания	230В~ -15%+10% 50Гц
Потребляемая мощность	не более 10 ВА
Время прогрева сигнализатора	не более 60 секунд
Время непрерывной работы сигнализатора без корректировки выходного сигнала	не менее 6 месяцев
Выходы	реле тревоги 2A @ 230В~ вспомогательное реле 5A @ 230В~
Тип сенсоров	метан SGYME0V4NC, SGYME0V4ND угарный газ SGYCO0V4NC
Срок службы чувствит. элемента	SGYME0V4NC, SGYME0V4ND не менее 5 лет SGYCO0V4NC не менее 3 года
Расстояние до сенсора (сечение − длина)	2,50 мм²− 500 м
Порог предварительной тревоги настраиваемый	метан 1% … 50% НКПР СО 0 … 500 ppm
Порог основной тревоги настраиваемый	метан 1% … 50% НКПР СО 0 … 500 ppm
Степень защиты	IP30
Рабочая температура	0°С … 40°С
Температура хранения	-10°С … +50°С
Рабочая влажность	20% … 80% rH (25°С) без конденсата
Рабочее атмосферное давление	84 … 106,7 кПа
Размеры	158 х 90 х 71 мм
Масса	не более 900 г.

*единица измерения объемной доли “млнˉ¹” на дисплее сигнализатора обозначается как “ppm”



Схема электрического подсоединения



Документация:

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	05.07.2017	1.21  Мб

Мы работаем напрямую с дилером, благодаря чему вся продукция SEITRON сертифицирована, что исключает в свою очередь подделки и снижает риск брака.

Наши специалисты имеют значительный опыт работы с запчастями СЕЙТРОН, поэтому если у Вас останутся какие-либо вопросы, по поводу RGY000MBP4, как, например: наличие на складе, доставка по Москве, купить, технические характеристики, применяемость, отправка в регионы, цена, звоните нашим специалистам по номеру.

Компания ООО «МАРК» представляет разнообразный выбор продукции СЕЙТРОН, включая RGY000MBP4

Купить RGY000MBP4 цена которого будет ниже, за счет системы персональных скидок, можно в компании ООО «МАРК»

Мы всегда поддерживаем актуальное наличие самых востребованных позиций оборудования на нашем складе. Засчет этого Вам не придется ждать пока продукция будет доставлено, в случае заказа.

Компания ООО «МАРК» является официальным представителем SEITRON на территории Российской Федерации – это позволяет гарантировать цены на RGY000MBP4 ниже рыночных.

Купить RGY000MBP4 Блок питания и управления цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MAРК» Если у Вас есть вопросы, связанные с RGY000MBP4 Блок питания и управления, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MАРК» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «МАPК» занимается продажей различного оборудования, в том числе и RGY000MBP4 Блок питания и управления, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.

SEITRON RGY 000 MBP4 Руководство по установке и техническому обслуживанию PDF. сжиженный газ и метан (CH

x

Широкая свобода настройки параметров

x

Сохранение данных об условиях последней тревоги

Ã

G

6

x

Подсветка LCD

W

P

9 Модули Din Rail Mount

x

S

Q

x

Комплект с EN60079-29-1 Стандарт производительности

Q

ã 60003

@

Q

Q

Q

Q

Q

Q

Q

Q

Q

Q

Q

Q

Q

Q

Q

Q

Q

Q

Q

Q

Q

Q

Q

Q

.

`

U

ã

@

ã 8

S

P

ã

@

Это на основе микроконтроллера на базе Microcontroller.0003

концентрации газа в 4-х различных зонах: для каждой из них может быть подключен преобразователь

T

I

4 .. 20 мА для измерения и

P

Q

обнаружения либо L. P.G. или угарный газ (СО).

T

@

ã

ã

После питания на дисплее показана следующая информация:

`

ã

9

.0002 P

ã 7

9

. P

ãAããã r rã “

ã I

@

C

U

ã

, где ‘nnnnnn’ – версия прошивки, установленная на устройстве.

Эта информация будет отображаться около 2 секунд, после чего

I

P

D

Время. Основная информация будет отображаться (пример):

U

6

. ÃÃÈfÃÃ8)Ã$ƒf Ã

P

ÃÃÃÃÃÃÃÃÃÃÃÃÃ B)Ã “ÈQÃÃH)Ã$È6 Ã

à I

T

ÃÃÃÃÃÃÃÃÃÃÃÃÃ

@

ÃÃÃÃÃÃÃÃÃÃÃÃà “‚rÔ

S

D

В

Р

@

à S

Каждая зона предоставляет следующую информацию:

U

Первая буква слева указывает тип передатчика, подключенного к центральному блоку

I

@

.

H

V

Передатчики, которые можно подключить к центральному блоку, могут быть разными для каждой зоны; обнаруживаемые газы следующие:

à 9

D T

– L. P.G.:

C

U

Ã

‘

‘

B

P

à U

– Methane (CH

):

4

@

– Carbon Monoxide:

B

I

6

Значения, отображаемые справа, в % НПВ. (в случае подключения преобразователей метана

C

à 8

) или ppm (в случае Carbon

`

I

Монооксид) – фактические значения концентрации газа, измеренные

6

Ã

передатчики. Последняя буква, отображаемая на дисплее для каждой зоны

G

6

, указывает фактическое состояние соответствующего передатчика, как объяснено

D I

DB

в следующем:

S

9000Ã

9000

: Активное состояние (измерение, нормальная работа).

‘

C

B

D U

: Неисправность ‘

‘как преобразователя (Iout=2 мА).

‘

B

A

ã x

:’

‘Ault по текущей петле (либо короткая, либо разомкнутая цепи

‘

A

U

I

. провода: Iвых=0 мА).

D 6

Q

G

: ‘

‘состояние тревоги.

‘

Q

Q

6

H

: ‘

‘аварийное состояние. Когда ‘

‘

6

P

8

значение концентрации, это означает, что превышен верхний предел диапазона измерений

Ã

`

.

Q

P

соответствует значению входного тока выше 20 мА.

à 8

Ã

U

I

@

Центральный блок может отдельно управлять предварительной тревогой и тревогой

8

P

При достижении порога предварительной тревоги центральный блок включает

à 9

соответствующее реле, которое, в свою очередь, замыкает свои выходные контакты.

9

@

U

В случае достижения состояния порога тревоги блок также

D T

активирует реле тревоги, замыкая соответствующий выходной контакт. В

G

à Ã

Ã

в то же самое время, когда центральный блок сначала сохранил предтревожное состояние

Y

@

U

6

) передатчики

4

rÃ! Ã

rÃ#

rÃ! Ã

rÃ#

На дисплее отображается буква

На дисплее отображается буква ‘

H

На дисплее отображается буква ‘

‘.

8

PWS

‘ отображается вместо

PWS

, а состояние тревоги позже: дата и час, когда произошло последнее

, будут сохранены в памяти центрального блока.

В случае, если концентрация газа возвращается ниже порога

предварительной тревоги, соответствующее реле вернется в нормальное рабочее состояние

или нет, в зависимости от того, как режим работы реле предварительной тревоги

был установлен в конфигурации .

Для соответствия текущим стандартам производительности

Ir)Ã

Реле аварийной сигнализации всегда работает с фиксацией, и этот режим

не может быть изменен пользователем. Всякий раз, когда возникает ситуация тревоги (‘A’)

или при выходе за пределы диапазона (OVR), это реле остается включенным

вместе с внутренним зуммером и красным светодиодом до тех пор, пока

пользователь не нажмет в течение 3 секунд кнопку ‘

Центральный блок оснащен одним дополнительным реле с переключением контактов

(SPDT), которые могут быть активированы по событиям и режимам работы

, заданным установщиком через соответствующее меню.

Ã

Центральный блок может сохранять дату и час последнего будильника

событие произошло в каждой зоне.

Эта информация может быть прочитана пользователем в любое время путем нажатия

в течение 3 секунд, ‘

нажатия клавиш ‘<' или '>‘ для переключения зон.

Центральный блок обычно питается от сети напряжением 230 В~.

К клеммам 6 и 7 пользователь может подключить систему резервного питания с батареями

, целью которой является предоставление полной функциональности центральному блоку даже

в случае сбоя питания (подробности см. в разделе [m]).

Нормально замкнутый (НЗ) выход вспомогательного реле доступен на

клеммы 15 и 16, а нормально разомкнутый (НО) выход

доступен на клеммы 16 и 17.

Этот выход может использоваться либо для управления «общего назначения» загружает

в качестве сирены или мигающей лампы или, при правильной настройке соответствующих параметров

‘

, для привода электроклапана отсечки газа.
