Сигнализатор загазованности Seitron RGDME5MP1 в комплекте с клапаном NA25

Комплект RGDME5MP1 NA25 предназначен для обнаружения утечек природного газа (метана) и выдачи сигнала на электромагнитный клапан для прекращения подачи газа.

Область применения

Комплект RGDME5MP1 NA25 применяется в невзрывоопасных зонах жилых (кухни), коммунально-бытовых, административных и общественных зданий, а также невзрывоопасных зонах производственных зданий и сооружений с применением газоиспользующего оборудования (например, котельных).

Состав комплекта

Сигнализатор

Сигнализатор Seitron RGDME5MP1 представляет собой стационарный одноканальный прибор непрерывного действия со световой и звуковой сигнализацией, предназначенный для определения повышенной концентрации природного газа (метана), выдачи сигнализации о превышении установленного порогового значения довзрывоопасной концентрации горючего газа в воздухе, а также для подачи импульса на газовый отсечной клапан посредством переключения контактов выходного реле. Принцип действия сигнализатора — термокаталитический. Способ забора пробы — диффузионный. Рабочее положение сигнализатора — вертикальное.

Клапан

Газовый электромагнитный клапан нормально открытого типа с ручным взводом предназначен для прекращения подачи газа при срабатывании сигнализатора загазованности. Рабочее положение клапана — горизонтальное или вертикальное (исключение: электромагнитной катушкой вниз).

Принцип действия

Сигнализатор контролирует наличие в воздухе помещения концентрации природного газа СН₄ сверх предельно допустимого значения. В случае превышения концентрации выше порогового значения 20% НКПР включается красный индикатор и срабатывает звуковая сигнализация, а через 3–5 секунд переключаются контакты выходного реле и срабатывает клапан. При снижении концентрации сигнализатор переходит в нормальный режим работы автоматически. Однако для открытия клапана и подачи газа необходимо его снова вручную взвести, нажав кнопку взвода.

Обратите внимание на то, что при отключении электро напряжения электромагнитный клапан не закрывается.

В приборе реализована функция самотестирования. В любой момент можно проверить работоспособность чувствительного элемента и всего прибора в целом. Для этого нужно нажать кнопку «Тест». После этого загорается красный индикатор, включается звуковой сигнал и переключаются контакты выходного реле. По окончании тестирования сигнализатор автоматически перейдет в режим измерения. При этом световая и звуковая сигнализация отключатся, контакты реле вернутся в исходное состояние.

В случае выхода из строя чувствительного элемента, а также при неправильной работе электронной схемы прибора на лицевой панели прибора загорается желтый индикатор.

Комплектация

В комплект поставки входят:

• сигнализатор Seitron RGDME5MP1 — 1 шт.;
• электромагнитный клапан Madas M16/RMC N. A. DN 25 с максимальным рабочим давлением 500 мбар — 1 шт.;
• кабель электропитания с вилкой — 1 шт.;
• руководство по эксплуатации (паспорт) — 1 шт.

Описание товара носит информационный характер. Производитель оставляет за собой право изменять характеристики, комплектацию, инструкцию по эксплуатации и внешний вид товара без предварительного уведомления.

Купить сигнализатор загазованности Seitron RGDME5MP1 в комплекте с клапаном Ду25 можно с доставкой курьером по Москве и СПб, а также транспортными компаниями в любые регионы России.

Если комплект транспортировался в условиях, резко отличающихся от рабочих, то необходимо выдержать его перед распаковыванием в рабочих условиях не менее 12 ч. После вскрытия упаковки нужно проверить комплектность.

Перед использованием комплекта необходимо произвести внешний осмотр сигнализатора и клапана на отсутствие механических повреждений.

Для присоединения электрического кабеля нужно удалить лицевую панель прибора. Соединение сигнализатора и клапана осуществляется кабелем сечением от 0,35 до 0,75 мм² при условии отсутствия электронапряжения. В качестве кабеля для подключения можно использовать такие марки провода как ШВВП, ПВС, ШВЛ, ППВ.

Монтаж сигнализатора осуществляется на стене при помощи крепежа, входящего в комплект поставки. Сигнализатор необходимо устанавливать вертикально, в верхней части помещения, примерно 30–40 см от потолка, над местами возможных утечек газа (газовая плита, газовые отопительные и нагревательные приборы и т. д.) и в местах возможных скоплений природного газа.

Клапан необходимо установить таким образом, чтобы обеспечить свободный доступ к кнопке ручного взвода. При установке клапана необходимо строго соблюдать направление потока газа (указано стрелкой на корпусе). Допускается установка клапана в вертикальном положении (исключение: электромагнитной катушкой вниз). Как правило, клапан монтируется до редуктора. Перед монтажом клапана система должна быть отключена от газоснабжения. Давление в системе не должно превышать максимально допустимого (500 мбар). При монтаже необходимо следить, чтобы в клапан не попал мусор или металлическая стружка. После монтажа необходимо проверить герметичность системы.

Перед включением и подачей газа проверить герметичность электромагнитного клапана и газопровода. Включение сигнализатора и клапана производится в следующей последовательности.

1. Подать напряжение 220 В.
2. Выждать время прогрева сигнализатора (приблизительно 1 мин). В течение этого времени происходит самотестирование прибора и мигает зеленый индикатор. В случае успешного окончания тестирования зеленый индикатор горит ровным светом.
3. По окончании прогрева прибора открутить на клапане защитный колпачок и нажать на кнопку ручного взвода для открытия клапана.

Техническое обслуживание комплекта, включающее в себя плановые регламентные и внеплановые ремонтные работы, осуществляют специализированные предприятия или подразделения газового хозяйства.

В процессе эксплуатации сигнализатора необходимо проводить следующие работы.

• Периодическую метрологическую поверку сигнализатора. Межповерочный интервал указан в методике поверки МП-24-0723-2008, разработанной ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» и составляет 1 год.
• Проверку работоспособности оборудования необходимо проводить 1 раз в полгода. Проверяется срабатывание световой и звуковой сигнализации и полное закрытие электромагнитного клапана при срабатывании сигнализатора. Осуществляется проверка срабатывания сигнализатора от проверочной газовой смеси 1,1 ± 0,01% об. доли метана в воздухе (0,66 ± 0,01% об. доли).
• Регулировку порога срабатывания в случае снижения чувствительности, а также после замены чувствительного элемента, но не реже одного раза в 3 года.
• Герметичность клапана и его подсоединения к газопроводу (по мере необходимости).
• Очистку сигнализатора и клапана от загрязнений (по мере необходимости).

24kw.ru

Сигнализатор загазованности Seitron RGDME5MP1 в комплекте с клапаном NA20

Комплект RGDME5MP1 NA20 предназначен для обнаружения утечек природного газа (метана) и выдачи сигнала на электромагнитный клапан для прекращения подачи газа.

Область применения

Комплект RGDME5MP1 NA20 применяется в невзрывоопасных зонах жилых (кухни), коммунально-бытовых, административных и общественных зданий, а также невзрывоопасных зонах производственных зданий и сооружений с применением газоиспользующего оборудования (например, котельных).

Состав комплекта

Сигнализатор

Сигнализатор Seitron RGDME5MP1 представляет собой стационарный одноканальный прибор непрерывного действия со световой и звуковой сигнализацией, предназначенный для определения повышенной концентрации природного газа (метана), выдачи сигнализации о превышении установленного порогового значения довзрывоопасной концентрации горючего газа в воздухе, а также для подачи импульса на газовый отсечной клапан посредством переключения контактов выходного реле. Принцип действия сигнализатора — термокаталитический. Способ забора пробы — диффузионный. Рабочее положение сигнализатора — вертикальное.

Клапан

Газовый электромагнитный клапан нормально открытого типа с ручным взводом предназначен для прекращения подачи газа при срабатывании сигнализатора загазованности. Рабочее положение клапана — горизонтальное или вертикальное (исключение: электромагнитной катушкой вниз).

Принцип действия

Сигнализатор контролирует наличие в воздухе помещения концентрации природного газа СН₄ сверх предельно допустимого значения. В случае превышения концентрации выше порогового значения 20% НКПР включается красный индикатор и срабатывает звуковая сигнализация, а через 3–5 секунд переключаются контакты выходного реле и срабатывает клапан. При снижении концентрации сигнализатор переходит в нормальный режим работы автоматически. Однако для открытия клапана и подачи газа необходимо его снова вручную взвести, нажав кнопку взвода.

Обратите внимание на то, что при отключении электро напряжения электромагнитный клапан не закрывается.

В приборе реализована функция самотестирования. В любой момент можно проверить работоспособность чувствительного элемента и всего прибора в целом. Для этого нужно нажать кнопку «Тест». После этого загорается красный индикатор, включается звуковой сигнал и переключаются контакты выходного реле. По окончании тестирования сигнализатор автоматически перейдет в режим измерения. При этом световая и звуковая сигнализация отключатся, контакты реле вернутся в исходное состояние.

В случае выхода из строя чувствительного элемента, а также при неправильной работе электронной схемы прибора на лицевой панели прибора загорается желтый индикатор.

Комплектация

В комплект поставки входят:

• сигнализатор Seitron RGDME5MP1 — 1 шт.;
• электромагнитный клапан Madas M16/RMC N. A. DN 20 с максимальным рабочим давлением 500 мбар — 1 шт.;
• кабель электропитания с вилкой — 1 шт.;
• руководство по эксплуатации (паспорт) — 1 шт.

Описание товара носит информационный характер. Производитель оставляет за собой право изменять характеристики, комплектацию, инструкцию по эксплуатации и внешний вид товара без предварительного уведомления.

Купить сигнализатор загазованности Seitron RGDME5MP1 в комплекте с клапаном Ду20 можно с доставкой курьером по Москве и СПб, а также транспортными компаниями в любые регионы России.

Если комплект транспортировался в условиях, резко отличающихся от рабочих, то необходимо выдержать его перед распаковыванием в рабочих условиях не менее 12 ч. После вскрытия упаковки нужно проверить комплектность.

Перед использованием комплекта необходимо произвести внешний осмотр сигнализатора и клапана на отсутствие механических повреждений.

Для присоединения электрического кабеля нужно удалить лицевую панель прибора. Соединение сигнализатора и клапана осуществляется кабелем сечением от 0,35 до 0,75 мм² при условии отсутствия электронапряжения. В качестве кабеля для подключения можно использовать такие марки провода как ШВВП, ПВС, ШВЛ, ППВ.

Монтаж сигнализатора осуществляется на стене при помощи крепежа, входящего в комплект поставки. Сигнализатор необходимо устанавливать вертикально, в верхней части помещения, примерно 30–40 см от потолка, над местами возможных утечек газа (газовая плита, газовые отопительные и нагревательные приборы и т. д.) и в местах возможных скоплений природного газа.

Клапан необходимо установить таким образом, чтобы обеспечить свободный доступ к кнопке ручного взвода. При установке клапана необходимо строго соблюдать направление потока газа (указано стрелкой на корпусе). Допускается установка клапана в вертикальном положении (исключение: электромагнитной катушкой вниз). Как правило, клапан монтируется до редуктора. Перед монтажом клапана система должна быть отключена от газоснабжения. Давление в системе не должно превышать максимально допустимого (500 мбар). При монтаже необходимо следить, чтобы в клапан не попал мусор или металлическая стружка. После монтажа необходимо проверить герметичность системы.

Перед включением и подачей газа проверить герметичность электромагнитного клапана и газопровода. Включение сигнализатора и клапана производится в следующей последовательности.

1. Подать напряжение 220 В.
2. Выждать время прогрева сигнализатора (приблизительно 1 мин). В течение этого времени происходит самотестирование прибора и мигает зеленый индикатор. В случае успешного окончания тестирования зеленый индикатор горит ровным светом.
3. По окончании прогрева прибора открутить на клапане защитный колпачок и нажать на кнопку ручного взвода для открытия клапана.

Техническое обслуживание комплекта, включающее в себя плановые регламентные и внеплановые ремонтные работы, осуществляют специализированные предприятия или подразделения газового хозяйства.

В процессе эксплуатации сигнализатора необходимо проводить следующие работы.

• Периодическую метрологическую поверку сигнализатора. Межповерочный интервал указан в методике поверки МП-24-0723-2008, разработанной ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» и составляет 1 год.
• Проверку работоспособности оборудования необходимо проводить 1 раз в полгода. Проверяется срабатывание световой и звуковой сигнализации и полное закрытие электромагнитного клапана при срабатывании сигнализатора. Осуществляется проверка срабатывания сигнализатора от проверочной газовой смеси 1,1 ± 0,01% об. доли метана в воздухе (0,66 ± 0,01% об. доли).
• Регулировку порога срабатывания в случае снижения чувствительности, а также после замены чувствительного элемента, но не реже одного раза в 3 года.
• Герметичность клапана и его подсоединения к газопроводу (по мере необходимости).
• Очистку сигнализатора и клапана от загрязнений (по мере необходимости).

24kw.ru

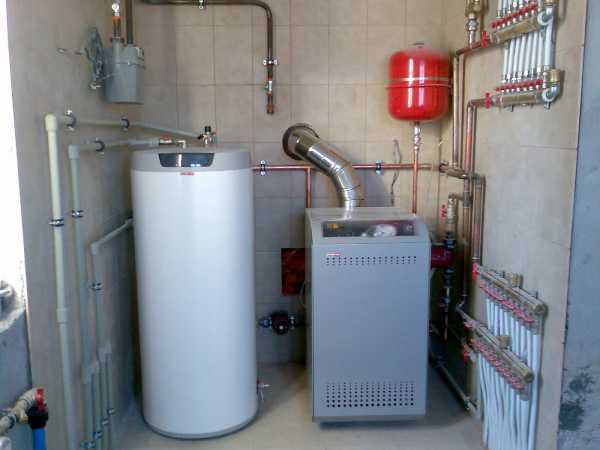

Сигнализаторы загазованности для коттеджа и загородного дома

Предлагаем ознакомится с готовой системой сигнализаторов загазованности Seitron для загородного дома или коттеджа, снабженного газовой котельной небольшой мощности. В систему входят датчики Seitron на угарный и природный газы, оповещатель, который при опасности подаст световой и звуковой сигнал, а также перекроет газ в доме. Для удобства в статье приведены схемы подключения сигнализаторов.

В помещениях котельных небольшой мощности и в коттеджах с контролем загазованности по СО и СН₄ можно применять сигнализатор на природный газ RGDMETMP1, сигнализатор на угарный газ RGDCO0MP1 совместно с клапаном EVGNC (нормально-закрытый) с ручным взводом и комбинированным охранно-пожарным свето-звуковым оповещателем (для коттеджей). Также можно использовать сигнализатор на природный газ RGDME5MP1 Beagle, сигнализатор на угарный газ RGICO0L42 и нормально-закрытый клапан с автоматическим взводом. При наличии диспетчерского пульта можно использовать один или два комбинированных оповещателя для вывода световой и звуковой сигнализации.

Принцип работы комплекта Сейтрон (Seitron)

Через нормально-замкнутые контакты 1-2 сигнализатора RGDCO0MP1 и 1-3 сигнализатора RGDMETMP1 напряжение поступает на электромагнитную катушку клапана. После этого нужно вручную взвести клапан. При отключении напряжения и его повторной подачи клапан нужно снова взвести вручную. В случае загазованности по природному газу размыкаются контакты 1-3 сигнализатора RGDMETMP1, с электромагнитной катушки клапана пропадает напряжение и он закрывается. После исчезновения загазованности контакты 1-2 размыкаются, сигнализатор автоматически переходит в нормальный режим работы, прекращается световая и звуковая сигнализация, на катушку клапана поступает напряжение. Но для открытия нормально-закрытого клапана нужно взвести его вручную. В случае загазованности по угарному газу размыкаются контакты 1-3 сигнализатора RGDCO0MP1, с электромагнитной катушки клапана пропадает напряжение и он закрывается. После исчезновения загазованности по угарному газу необходимо нажать на лицевой панели прибора кнопку “Сброс” для возврата контактов реле в исходное состояние, перехода сигнализатора в нормальный режим работы и подачи напряжения на катушку электромагнитного клапана. Но для открытия нормально-закрытого клапана нужно взвести его вручную.

Схема подключения комплекта сигнализаторов Сейтрон (Seitron) для котельной

Положение контактов реле указано при включенном электропитании и отсутствии загазованности.

Согласно требованиям нормативных документов, количество необходимых датчиков в системе загазованности рассчитывается исходя из формулы – 1 датчик на 100 м² для горючих газов (метан), 1 датчик на 200 м² для токсичных газов (угарный газ), но не менее 1-го датчика на помещение. К выходному реле сигнализатора RGDМЕТМР1 могут быть подключены такие устройства, как газовый отсечной клапан, приточно-вытяжная вентиляция, дополнительное сигнализирующее и защитное оборудование. Сигнализатор Seitron RGDMETMP1 производит измерения концентрации метана каждые 5 секунд.

Сигнализаторы Сейтрон (Seitron) снабжены системой автодиагностики. Мигающий желтый индикатор на лицевой панели (аварийная сигнализация) информирует о неисправности чувствительного элемента. Проверка работы выходных реле, индикации и звуковой сигнализации прибора осуществляется нажатием (не менее 5 с) контрольной кнопки на лицевой панели. Для блокировки сигнализатора необходимо нажать кнопку «Тест» на лицевой панели кратковременно, при этом происходит блокировка сирены и реле на 10 минут.

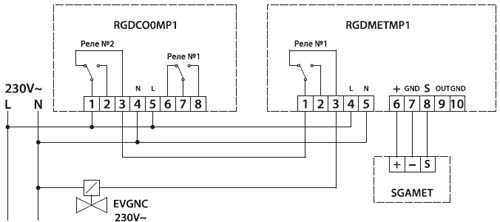

Схема подключения комплекта сигнализаторов Сейтрон (Seitron) для коттеджа
