83499-21: Sensonic 3 Теплосчетчики компактные

Назначение

Теплосчетчики компактные Sensonic 3 (далее – теплосчетчики) предназначены для измерения количества потребленной тепловой энергии, а также температуры, разницы температур, объемного расхода и объема теплоносителя в закрытых системах водяного отопления коммунального хозяйства.

Описание

Принцип работы теплосчетчиков состоит в измерении расхода теплоносителя, температур теплоносителя в прямом и обратном трубопроводах, измеренных парой термопреобразователей сопротивления с последующим определением тепловой энергии путем обработки измерений тепловычислителем по заданному алгоритму и отображением результатов на жидкокристаллическом дисплее (далее – ЖКД).

Теплосчетчики состоят их многоструйного крыльчатого счетчика воды и тепловы-числителя, который снабжен термометрами сопротивления Pt500. Счетчик воды и тепловы-числитель представляют единую конструкцию. Тепловычислитель соединен со счетчиком воды кабелем длинной 0,35 м. и может монтироваться как на счетчик воды, так и отдельно от него.

Тепловычислитель производит вычисление тепловой энергии, используя сигналы от счетчика воды и термометров сопротивления. Для дистанционной передачи измерительной информации теплосчетчик имеет встроенный радиомодуль 868,95 МГц, а также может комплектоваться внешним проводным модулем M-BUS. Тепловычислитель обеспечивает вывод на ЖКИ следующей информации:

–    накопленное значение тепловой энергии;

–    накопленное значение объема теплоносителя;

–    мгновенное значение расхода теплоносителя;

–    мгновенное значение тепловой мощности;

–    температура теплоносителя в подающем трубопроводе;

–    температура теплоносителя в обратном трубопроводе;

–    разность температур теплоносителя в подающем и обратном трубопроводах.

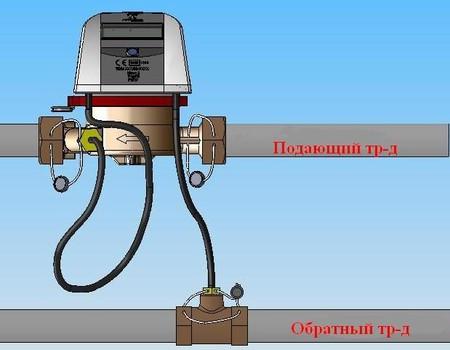

Теплосчетчик может устанавливаться как на подающем, так и на обратном трубопроводе.

Теплосчетчики имеют энергонезависимую память, в которой регистрируются помесячные значения накопленной тепловой энергии и объема теплоносителя. Глубина архива: 14 месяцев.

Измеренная тепловая энергия может отображаться на ЖКД в кВтч; МВтч; ГДж. Единица измерений устанавливается при производстве теплосчетчика и не может меняться в дальнейшем.

Заводской номер наносится на лицевую поверхность тепловычислителя методом лазерной гравировки.

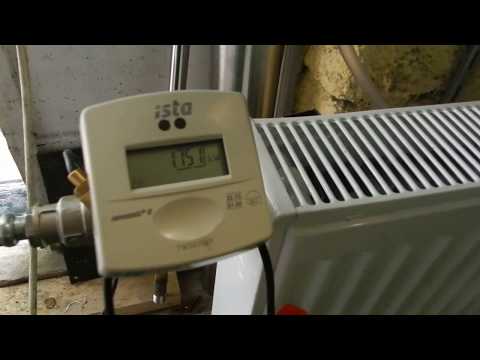

Общий вид теплосчетчиков Sensonic 3 представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Места нанесения заводского номера и знака утверждения типа представлены на ри-

Место нанесения пломбы изготовителя

Программное обеспечение

Программное обеспечение (далее – ПО) является встроенным, разделения на метрологически значимую и метрологически незначимую части нет.

ПО теплосчетчиков выполняет функции сбора, преобразования, обработки, отображения на ЖКД тепловычислителя, передачи и архивирования результатов измерений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «высокий» в соответствии с Р 50. 2.077 – 2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 – Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	FW
Номер версии (идентификационный номер) ПО	4.004

Технические характеристики

Таблица 2 – Метрологические характеристики

Наименование характеристики	Значение
Диапазоны измерения объемного расхода	В соответствии с таблицей 3
Диапазон измерения температур теплоносителя, °С	от +5 до +90
Значение разности температур в подающем и обратном трубопроводах, ДТ, °С	от +3 до +85
Пределы допускаемой относительной погрешности при измерении тепловой энергии теплоносителя, 5E, %	±(4 + 4Atmin/At + 0,05qp/q)
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема теплоносителя 5G, %	±(3,0 + 0,05qp/q)
Пределы допускаемой относительной погрешности тепловычислителя, 5Ec, %	±(0,5 + Atmin/At)
Пределы допускаемой относительной погрешности измерения разности температур в подающем и обратном трубопроводах, 5Et, %	±(0,5 + 3 Atmin/At)
Максимальное рабочее давление, МПа	1,6
Примечание: Atmin – минимальное значение разности температур в подающем и обратном трубопроводах, °С At – измеренное значение разности температур в подающем и обратном трубопроводах, °С qp – номинальный расход, м3/ч q – измеренное значение объемного расхода теплоносителя, м3/ч

Таблица 3 – Диапазоны измерения объемного расхода

Диаметр условного прохода, мм		[5	20
Максимальный расход, qs, м3/ч	1,2	3,0	5,0
Номинальный расход, qp, м3/ч	0,6	1,5	2,5
Минимальный расход, qi, м3/ч	0,012	0,03	0,05
Потери давления при qp, Дp, кПа	25
Порог чувствительности, м3/ч	0,002	0,004	0,006

Наименование характеристики	Значение
Диаметр условного прохода, мм	15	20
Диапазон температур транспортирования и хранения, °С	от -25 до +60
Условия эксплуатации:
– температура окружающей среды, °C	от +5 до +55
– относительная влажность воздуха при +25 °C, не более, %		93
– атмосферное давление, кПа	от 90 до 110
Способ монтажа	Горизонтальный, вертикальный
Класс точности по ГОСТ Р 51649-2014	3
Класс защиты по ГОСТ 14254-2015	IP54
Габаритные размеры, не более, мм:
– длина	190
–    ширина –    высота	86,5 104
Масса, кг, не более	0,5
Присоединительные размеры, дюймы	3/4	1
Напряжение питания встроенной литиевой батареи, В	3,6
Средний срок службы, лет, не менее	12
Наработка на отказ, ч, не менее	88000

Знак утверждения типа

наносится методом наклеивания на лицевую сторону тепловычислителя, как показано на рисунке 3, и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 5 – Комплектность средства измерений

Наименование	Обозначение	Количество
Теплосчетчик компактный Sensonic 3		1 шт.
Шаровой кран для датчика температуры		1 шт.
Паспорт		1 экз.
Руководство по эксплуатации		1 экз.
Модуль M-BUS1)		1 шт.
Комплект запасных частей и принадлежностей1)		1 шт.
Методика поверки	МП 208-016-2021	1 экз. на партию
1) поставляется по отдельному заказу

Сведения о методах измерений

приведены в пункте 4. 1 руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Техническая документация изготовителя

BROAN NuTone SPKN110RGBL ChromaComfort и Sensonic Fan/Light/Speaker Руководство по эксплуатации

ChromaComfor™ t & Sensonic™ Инструкции по установке вентилятора/света/динамика ПРОЧИТАЙТЕ И СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ

Чтобы получить гарантийное заявление, запасные части, техническую поддержку или зарегистрировать свой продукт, посетите наш веб-сайт или позвоните по телефону: В США — broan-nutone.com 800-637-1453 или 888-3366151. В Канаде – broan-nutone.ru 877-896-1119 ПРЕДУПРЕЖДЕНИЕ ЧТОБЫ УМЕНЬШИТЬ РИСК ПОЖАРА, ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ ТРАВМ, СОБЛЮДАЙТЕ СЛЕДУЮЩЕЕ:

1. Используйте это устройство только так, как это предусмотрено производителем.
   При возникновении вопросов обращайтесь к производителю по адресу или телефону, указанным в гарантии.
2. Перед обслуживанием или очисткой агрегата отключите питание на сервисной панели и заблокируйте сервисное отключение, чтобы предотвратить случайное включение питания. Если средства отключения обслуживания не могут быть заблокированы, надежно закрепите заметное предупреждающее устройство, например, бирку, на сервисной панели.
3. Монтажные работы и электропроводка должны выполняться квалифицированным лицом (лицами) в соответствии со всеми применимыми нормами и стандартами, в том числе нормами и стандартами по огнестойкому строительству.
4. Для правильного сжигания и выпуска газов через дымоход (дымоход) оборудования для сжигания топлива необходимо достаточное количество воздуха, чтобы предотвратить обратную тягу. Следуйте инструкциям и стандартам безопасности производителей отопительного оборудования, например, опубликованным Национальной ассоциацией противопожарной защиты (NFPA) и Американским обществом инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE), а также местными нормативными документами.
5. При резке или сверлении стены или потолка не повреждайте электропроводку и другие скрытые коммуникации.
6. Канальные вентиляторы всегда должны выбрасываться наружу.
7. Приемлемо для использования над ванной или душем при подключении к GFCI (прерыватель цепи замыкания на землю) – защищенная ответвленная цепь (только установка на потолке).
8. Этот блок должен быть заземлен.

ОСТОРОЖНО

1. Только для общей вентиляции. Не используйте для отвода опасных или взрывоопасных материалов и паров.
2. Этот продукт можно установить на стене, если он установлен на высоте 8 футов. или более над полом.
3. Во избежание повреждения подшипников двигателя и создания шумных и/или несбалансированных крыльчаток не допускайте попадания брызг гипсокартона, строительной пыли и т. д. на силовой агрегат.
4. Для получения дополнительной информации и требований прочтите этикетку с техническими характеристиками на изделии.

ЧИСТКА И ОБСЛУЖИВАНИЕ

Для бесшумной и эффективной работы, длительного срока службы и привлекательного внешнего вида опустите или снимите решетку и пропылесосьте внутреннюю часть устройства с помощью насадки для щетки для пыли. Двигатель постоянно смазывается и никогда не нуждается в смазке. Если подшипники двигателя издают чрезмерный или необычный шум, замените блок вентилятора (включая двигатель и крыльчатку).

ОПЕРАЦИЯ

ChromaComfort & Sensonic Fan/Light/Speaker должен управляться только с включенным настенным управлением. См. отдельную инструкцию по эксплуатации. НЕ управляйте ChromaComfort & Sensonic Fan/Light/Speaker любыми другими переключателями или элементами управления.

Словесный товарный знак и логотипы Bluetooth ® являются зарегистрированными товарными знаками, принадлежащими Bluetooth ® SIG, Inc., и Broan-NuTone LLC использует их в соответствии с лицензией. Другие товарные знаки и торговые наименования принадлежат их соответствующим владельцам. ПРИМЕЧАНИЕ. Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC. Эти ограничения предназначены для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно не установлено и не используется в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут в конкретной установке. Если это оборудование создает вредные помехи для радио- или телевизионного приема, что можно определить, выключив и включив оборудование, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:

• Переориентируйте или переместите приемную антенну.
• Увеличьте расстояние между оборудованием и приемником.
• Подключите оборудование к розетке цепи, отличной от той, к которой подключен приемник.
• Обратитесь за помощью к дилеру или опытному специалисту по радио/телевидению.

Это устройство соответствует части 15 правил FCC и RSS-210 Канады. Эксплуатация осуществляется при соблюдении следующих двух условий: (1) это устройство не должно создавать помех, и (2) это устройство должно принимать любые получаемые помехи, включая помехи, которые могут вызвать нежелательную работу. Идентификаторы FCC: 2ADLL-1103233 и 2ADLL-RGB002 IC: 2143B-1103233 и 2143B-RGB002 Этот светильник с беспроводной технологией Bluetooth ® соответствует ограничениям по радиационному излучению FCC, установленным для неконтролируемой среды. Конечные пользователи должны следовать конкретным инструкциям по эксплуатации для соблюдения требований по воздействию. Этот светильник не должен располагаться рядом или работать вместе с какой-либо другой антенной или передатчиком. Изменения или модификации, не одобренные явным образом стороной, ответственной за соответствие требованиям, могут привести к аннулированию права пользователя на эксплуатацию оборудования.

ВАЖНО – Воздуховод от этого вентилятора к внешней стороне здания сильно влияет на воздушный поток, шум и энергопотребление вентилятора. Используйте самую короткую и прямую трассу воздуховодов для достижения наилучшей производительности и избегайте установки вентилятора с воздуховодами меньшего размера, чем рекомендуется. Изоляция вокруг воздуховодов может снизить потери энергии и предотвратить рост плесени. Вентиляторы, установленные с существующими воздуховодами, могут не достичь номинального расхода воздуха. ОПЦИЯ — Для установки корпуса в любом месте между потолочным каркасом: используйте дополнительный комплект подвесных стержней (продается отдельно у местных дистрибьюторов или на веб-сайте). Следуйте инструкциям по монтажу, прилагаемым к комплекту.

ВСЕ УСТАНОВКИ

1. Удалите весь упаковочный материал, отсоедините вилку и снимите вентилятор с корпуса вентилятора. 2. Снимите панель проводки с корпуса вентилятора (если она уже установлена). 3. При желании или необходимости к корпусу можно прикрепить пару фланцев. Защелкните оба фланца под загнутым краем корпуса (все четыре стороны).

НОВАЯ УСТАНОВКА

4. Подсоедините соединитель заслонки/воздуховода к корпусу вентилятора.

Протолкните разъем через отверстие изнутри корпуса. Зацепите выступы и закрепите винтом из пакета с деталями.5. Крепление корпуса к потолочной конструкции.

Убедитесь, что нижняя часть корпуса находится на одном уровне с готовым потолком. Для правильного расположения с использованием потолочного материала толщиной ½ дюйма: Отогните выступы корпуса (снаружи корпуса), чтобы они прилегали к нижней части балки. Закрепите корпус через монтажные проушины с помощью соответствующих креплений. При монтаже корпуса на двутавровую балку используйте деревянный брусок, как показано на рисунке.

6. Соединение 4 дюйма. воздуховод круглый. 7. Подсоедините проводку. Подсоедините кабель питания к монтажной пластине (из пакета с деталями) с помощью разъема, одобренного UL. Подключите домашнюю проводку к проводке вентилятора. Используйте винт (из пакета с деталями), чтобы прикрепить пластину проводки к корпусу вентилятора. Установите на место панель проводки и закрепите ее винтом из пакета с деталями.

8. Отделка потолка.

МОДЕРНИЗАЦИЯ

4 . Снимите старый вентилятор и подготовьте к потолку. Увеличьте отверстие в потолке (при необходимости) до 9¾” (параллельно балке) и 10½” (перпендикулярно балке). (Некоторые модели имеют шаблон для вырезания сбоку на коробке.) Существующие корпуса вентиляторов обычно крепятся к конструкции:

• винтами, гвоздями или скобами, которые необходимо удалить.
• с подвесками или рейками, которые крепятся к балкам и должны сниматься вместе с корпусом.

Для снятия старого корпуса может понадобиться монтировка. Оставьте воздуховоды и проводку на месте. 5. Сложите монтажные проушины вплотную к корпусу.

6. Подсоедините проводку. Подключите силовой кабель, который будет подавать на устройство постоянное напряжение 120 В переменного тока. Подсоедините проводку к монтажной пластине (из пакета с деталями) с помощью разъема, одобренного UL. Подсоедините домашнюю проводку к проводке вентилятора — черный к черному, белый к белому и зеленый к зеленому или оголенному проводу. Используйте винт (из пакета с деталями), чтобы прикрепить пластину проводки к корпусу вентилятора. Установите панель проводки на место и закрепите винтом из пакета с деталями.

7. Крепление вентилятора к потолочной конструкции. Прикрепите корпус к конструкции потолка с помощью соответствующих крепежных деталей в показанных местах. * Центральное отверстие не является обязательным. 8. Соединить 4 дюйма. воздуховод круглый. 1 Протяните существующий воздуховод через выпускное отверстие корпуса и 2 ленты, соединяющие воздуховод с соединителем воздуховода. 3 Протолкните соединитель/воздуховод обратно через отверстие. Зацепите выступы и закрепите винтом из пакета с деталями.

ВСЕ УСТАНОВКИ

9. Установите вентилятор. Установите на место воздуходувку, снятую на шаге 1. Закрепите воздуходувку 2 винтами из пакета с деталями. Подключите вентилятор к черной розетке.

10. Установить решетку. Подсоедините штекер от решетки к панели проводов. Сожмите пружины решетки и вставьте их в пазы воздуходувки. Прижмите решетку к потолку.

Если пружина решетки смещается с решетки, зафиксируйте ее на месте, как показано на рисунке. 11. Установить настенное управление. Примечание. Настенный блок управления должен находиться в пределах 20 футов (без препятствий) от решетки. Используйте один из двух способов присоединения элемента управления:

1. Установите блок управления на новый одноблочный распределительный шкаф. (Рекомендуемый метод)
2. Крепление блока управления к стене с отверстием в стене.

Снимите модуль управления, установите 2 батарейки типа AAA и замените модуль. Защелкните крышку управления на место. Примечание. Металлические накладки использовать не рекомендуется.

13. Установите соединение Bluetooth® с вашим устройством. Подключитесь к «ChromaComfort-Sensonic Speaker» в настройках Bluetooth® вашего телефона для потоковой передачи музыки из вашего любимого приложения. При появлении запроса используйте PIN-код 1234 для подключения. 14. Дополнительные функции и пользовательские параметры. Загрузите приложение ChromaComfort TM из Apple App Store или Google Play. Наслаждайтесь своим опытом ChromaComfort TM! Apple и логотип Apple являются товарными знаками Apple Inc., зарегистрированными в США и других странах и регионах. App Store является знаком обслуживания Apple Inc. Google Play и логотип Google Play являются товарными знаками Google LLC. 1103974A

Документы/ресурсы

BROAN NuTone SPKN110RGBL ChromaComfort и Sensonic Fan/Light/Speaker [pdf] Инструкция по эксплуатации SPKN110RGBL, ChromaComfort and Sensonic Fan, ChromaComfort and Sensonic Light, ChromaComfort and Sensonic Speaker

теги: BROAN NuTone, ChromaComfort and Sensonic Fan, ChromaComfort and Sensonic Light, ChromaComfort and Sensonic Speaker, Fan, SPKN900RG Bath: Broan0 Sensonic Speaker, SPKN910RG Have Bath Indulgence

Вентилятор для ванны Broan Sensonic – это вентилятор с динамиком Bluetooth, который наполняет комнату насыщенным звуком. Это один из тех элементов, которые вы не понимаете, сколько вам нужно, пока не установите его!

Этот пост спонсируется Broan. Все мнения мои собственные.

Недавно я поделился информацией о реконструкции бани в городском фермерском доме, и некоторые из вас задавались вопросом , могут ли наши корабельные стены и потолок из кедра деформироваться или появиться плесень со временем. Это обоснованная проблема, учитывая всю древесину, которую мы установили во влажном помещении .  Использование вентилятора в ванной комнате каждый раз, когда мы принимаем душ и ванну, является обязательным, поэтому, когда Броан спросил, не хочу ли я сделать обзор вентилятора для ванны Sensonic Speaker , лучшее время не могло быть лучше!

Установка

Если вы давно читаете «Домашние истории от А до Я», то знаете, что проекты, связанные с электромонтажными работами, мне просто не нравятся. Хотя я могу установить светильники, умные дверные звонки, термостаты, умные розетки и заменить вилки, я чувствую себя более уверенно, доверяя электромонтажные работы профессионалам! И это именно то, что я сделал со своим Bluetooth-динамиком Broan Sensonic Fan. Мой подрядчик по ванной комнате был рад установить для меня вентилятор , поскольку он работал над установкой потолка. (Я думаю, что он тайно хотел проверить это и использовать динамики во время работы!)

Установка зависит от вашей ситуации, поэтому обязательно следуйте прилагаемым инструкциям. В инструкциях на двух страницах, которые входят в комплект поставки, показано, как собрать устройство, и кратко изложены шаги, которые необходимо выполнить для установки вентилятора. Если вы не уверены, что справитесь с этим самостоятельно, наймите кого-нибудь, чтобы помочь вам.

Вы можете предварительно установить динамик перед установкой устройства или выбрать установку динамика после того, как корпус будет закреплен на потолке. Вот как выглядит вентилятор после установки и без решетки. Мне нравится, что решетку легко снять для очистки!

Когда я узнаю о новом продукте, мне нравится, когда кто-то рассказывает о плюсах и минусах, чтобы я мог принять обоснованное решение. Вот все, что мне нравится в вентиляторе, и несколько вещей, которые, я думаю, вам следует учитывать перед покупкой!

Вентилятор для ванны Broan Sensonic Плюсы:

• Динамик вне поля зрения! В отличие от беспроводных динамиков, для которых требуется место на столешнице, вентилятор динамика использует устройство, которое вам уже нужно в вашем пространстве, и добавляет к нему еще один уровень функциональности. У нас есть несколько портативных динамиков Bluetooth, и хотя они в порядке, я предпочитаю, чтобы звук исходил сверху и заполнял комнату. Я также люблю, чтобы мои динамики были скрыты.
• Подключить устройство очень просто.  Чтобы включить динамики, просто включите Bluetooth на телефоне, включите вентилятор и нажмите «Sensonic Vent Fan». Для сопряжения устройства и начала воспроизведения требуется несколько секунд; однако в будущем, когда вентилятор будет включен и будет воспроизводиться звук, ваше устройство будет автоматически соединяться с вентилятором.

• Вентилятор работает хорошо. Он тихий и эффективный, устраняет влагу и запахи и работает так, как рекламируется. Когда вы принимаете душ с включенным вентилятором, зеркала в наших ванных комнатах не получают даже намека на пар!
• Качество динамика хорошее.  Вы можете легко слушать музыку, подкасты или фильмы через вентилятор, а качество динамика отличное для динамика Bluetooth.
• Радиус действия Bluetooth впечатляет! Я могу подключить свой телефон с нашего первого уровня к ванной на третьем уровне.
• Это доступно. Если вы ищете качественный вентилятор для ванны, то вы не будете платить больше за вентилятор для ванны Sensonic, чем за обычный.

Вентилятор для ванны Broan Sensonic Соображения:

• Динамик нельзя включить отдельно от вентилятора. Для меня это работает хорошо, потому что я хочу, чтобы положительное подкрепление включало вентилятор каждый раз, когда мы пользуемся ванной; однако об этом нужно знать.
• Радиус действия устройства Bluetooth велик.  Так вот вам забавная история. Я был внизу на кухне и смотрел юмористическое видео на Facebook, и был разочарован тем, что звук на моем телефоне не работал. Я включил телефон на полную громкость, но безрезультатно. Позже мой муж пожаловался, что из вентилятора в ванной доносятся странные голоса, когда он принимает душ. 😂  Сам того не осознавая, мой телефон случайно подключился к вентилятору. Это легко решается отключением Bluetooth. Также обратите внимание, что одновременно с динамиком может быть сопряжено только одно устройство, поэтому важно выйти из аккаунта, чтобы другое устройство могло выполнить сопряжение.

Вентилятор для ванны Broan Sensonic Итог:

Суть в том, что я люблю этот вентилятор! Я не ожидал, что буду так страстно относиться к вентилятору в ванной, и все же мы здесь. Однако, когда я останавливаюсь и думаю об этом, это обретает смысл. Когда я был подростком, я не мог принять душ или собраться утром без того, чтобы не заревел мой розовый бумбокс! Я не осознавал, как сильно скучал по этой части моей утренней рутины, пока не установил этот вентилятор.
