Сепаратор альфа лаваль инструкция на русском: Инструкции на Модуль-сепаратор Alfa laval серии BTPX 710 бренда Alfa laval

Сепараторы alfa laval инструкции на русском языке. Описание сепаратора Альфа Лаваль (Alfa Laval)

Это чисто модульная система, которую вы можете проектировать и строить в точном соответствии со своими потребностями. Серия Flex отражает новый подход Альфа Лаваль к поставкам систем сепарации. Одновременно расширяя возможности и ускоряя процесс поставки, Альфа Лаваль предлагает удобные и гибкие варианты для полного удовлетворения потребностей владельцев верфей и судов, позволяющие им эффективнее расходовать свой бюджет. Это предполагает также новые функции по упрощению управления системой и повышению ее надежности.

Гибкая конструкция системы

Ключевым преимуществом систем S и P Flex является разнообразие возможностей их проектирования. Вы можете приобрести систему любой сложности — от простой, состоящей из одного сепаратора и дополнительных принадлежностей, до комплексной, включающей модуль из четырех сепараторов типа S и P.

Наибольшие возможности для расширения предлагает комплектация Flex с оптимизированными блочными компонентами, дающая полную свободу для использования системы в пространстве машинного отделения. Благодаря модульной конструкции и простой установке, блочные компоненты обеспечивают идеальное сочетание цены и возможности контроля процесса проектирования системы.

Более эффективный подход представляет комплектация Flex, в которой Альфа Лаваль реализовала модульный принцип. По-разному компонуя платформы и механические блоки, можно составлять самые разнообразные конфигурации, включая многомодульные и смешанные судовые сепарационные системы S и P. Модульные компоненты могут поставляться раздельно, а сборка производится на месте, что облегчает создание и переоборудование даже больших систем.

Надежный модульный контроллер

Преимущества новых систем сепарации S и P Flex могут использоваться не только на верфях. Владельцы судов получают сепарационную систему с системным контроллером EPC 60, которая лучше приспособлена к условиям конкретного машинного отделения, более удобную и надежную в работе.

EPC 60 — это модульный блок управления, созданный из стандартных заменяемых составляющих. При его использовании обнаружение неисправности и замена дефектных деталей осуществляются за считанные секунды, а запасные части всегда доступны. Кроме того, в судовой модульной версии EPC 60 улучшена защита от вибрации и высокой температуры, действующих в машинном отделении.

Основные характеристики системы

Клиенты могут по-прежнему рассчитывать на высокую эффективность, малый объем шлама и низкие эксплуатационные расходы сепараторов Альфа Лаваль типа S и P, которые составляют основу предложения Flex.

Сепаратор типа S, отвечающий требованиям Стандарта на рабочие характеристики судовых сепарационных систем (CWA 15 375), разработан на основе технологии Alcap. В нем предусмотрено автоматическое регулирование рабочих параметров системы в зависимости от плотности тяжелых сортов топлива.

Сепаратор типа Р создан без использования технологии Alcap, и имеет ручную настройку гравитационного диска. Это экономичный вариант для очистки смазочного масла и дизельного топлива однородной плотности.

В сепараторах S и P используется одна и та же механическая платформа с оптимизированным барабаном и революционными техническими решениями CentriShoot и CentriLock.

CentriShoot — запатентованная система с гибким дном для выгрузки, заменяющая подвижное дно барабана, которая повышает эффективность сепарации и снижает износ при непосредственном контакте металла с металлом.

Замковое устройство CentriLock является альтернативой резьбовым стопорным кольцам из углеродистой стали и представляет собой разрезное стопорное кольцо из нержавеющей стали, которое можно устанавливать и снимать без риска повреждения барабана сепаратора.

В большинстве случаев Альфа Лаваль рекомендует использовать на судах смешанную систему, обеспечивающую идеальное сочетание производительности и экономичности. Автоматические сепараторы типа S в ней используются для очистки топлива и защиты двигателя от каталитических и других твердых частиц, а сепараторы типа Р, в которых регулировка выполняется с помощью гравитационного диска, обеспечивают экономичную очистку смазочного масла и дизельного топлива.

При использовании новых систем сепарации S и Р Flex смешанную установку можно даже встроить в отдельный модуль.

Производительность при низком/высоком расходе

Механизация ручного труда технологического процесса формования заготовок кондитерских изделий

Диаметр вала 300 мм Длина вала 815 мм Частота вращения 25 об/мин Габаритные размеры…

Модернизация сепаратора центробежного для осветления вина для винодельческого производства мощностью 1 млн. дал/год

Обеспечение надежной работы центробежного компрессора ЦК-201

Основные технические показатели и характеристики насоса и агрегатов электронасосных. Соответствуют табл.2 Таблица 2 Норма для марок Показатель А13В16/63 -20/63Ю А13В16/63 -20/63Ю 3 А13В16/63 -20/63Ю13 Подача, л/с (м?/ч) при вязкости 0…

Оборудование для переработки металлического лома и получение металлических порошков

Ломовозы АЛЬФА-СПК осуществляют перевозку металлолома объёмом до 64 кубов. Автомобиль-ломовоз монтируют на шасси КАМАЗ-65115-1095 с манипулятором Epsilon E90L80 (либо ОМТ-97М) или с системой мультилифт на базе КАМАЗ.

..

Принцип работы манифольда

Таблица 1-Технические характеристики манифольда МПБ5-80х35 Параметры Значение параметра Рабочее давление, МПа 35 DB-внутренний диаметр уплотнительного кольца,мм 84 DH-наружный диаметр уплотнительного кольца…

Проектирование подсистемы АСУ сушильной частью БДМ №1 ОАО “ПЗБФ”

Сушильная часть БДМ предназначена для достижения бумажного полотна конечной сухости, которая составляет 91-94%…

Проектирование технологического процесса изготовления детали “Пробка”

Пробка изготавливается из сплава АМг6 ГОСТ 4784-97. 1)Материал и его свойства АМг6 ГОСТ 4784-97 это сплав металлов. Металлы, входящие в сплав, приведены ниже в %. Al-91,2 Fe-0,4 Si-0,4 Mg-5,8 Mn-0,5 Cu-0,1 Ti-0,02 Zn-0…

Листовая офсетная машина Planeta – Variant P44-3 позволяет печатать на различных материалах, от мелованных и немелованных бумаг до различных картонов толщиной до 1 мм. Форматы материалов подаваемых в машину 720мм-1020мм. Формат печати 700мм-1000мм. ..

Разработка конструкции приспособления для притира корпусных отверстий

Формат по бумаге, мм: Максимальный 720×1020 Минимальный 420×500 Скорость печатания машины до 10000 оттисков/ч Размер пластины 820×1010 мм Размер резинового полотнища 1050×930 мм Высота стапеля…

Расчет и проектирование загрузочного устройства

Производительность установки, кг/мин270-400 Ширина тракового питателя, мм500 Скорость движения тракового полотна, м/мин3,44 Вес загрузочного устройства…

Сбор, обработка и концентрация информации по настройке и регулированию основных узлов продольно-строгального станка модели 7116

1. Тип автомата карусельный периодического действия. 2. Производительность 20-40 брикетов в минуту. 3. Коэффициент технического использования – 0,86. 4. Температура фасуемого продукта 13-150 С. 5. Регулирование производительности бесступенчатое. 6…

Характеристика козловых кранов

Таблица 1-Техническая характеристика КК-32М. Грузоподъемность, т 40 Размер колеи (пролет моста), м 25 Рабочий вылет консоли, м 5 База крана, м 14 Высота подъема, м 8,5 Скорость, м/мин: Подъема груза 11. ..

Запчасти для сепараторов ALFA LAVAL MAB 102, 103, 104

При обводненном или сильно загрязненном масле или топливе фильтры не обеспечат их очистку. В этом случае, для очистки топлива или масла используют сепараторы.
Процесс сепарирования основан на использовании центробежной силы, возникающей при вращательном движении жидкости, для отделения частиц примеси. Сепараторы бывают с ручной очисткой с выводом их из действия, с очисткой без вывода из действия и самоочищающиеся сепараторы непрерывного действия. Самые распространенные сепараторы на иностранных судах типа “Альфа-Лаваль”.

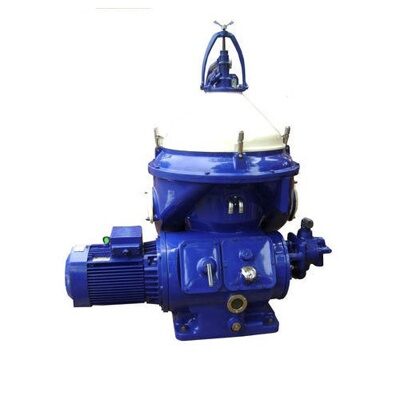

Сепараторы MAB 102/103/104 ALFA LAVAL – имеют надежную и компактную конструкцию, очень просты в уста новке. Сепарационная система МАВ с ручным управлением идеально подходят для применения на борту каботажных и рыболовецких судов, вспомогательных рабочих катеров, паромов и яхт. Будучи полнофункциональной системой для очистки или осветления нефтепродуктов, она как и сепаратор MMB 305 и сепаратор MIB 303 отличаются простотой в эксплуатации и большим пространством для осаждения шлама, что расширяет период эксплуатации между циклами очистки в ручном режиме. Целями сепарации могут быть:

• Очищение жидкости от твердых частиц
• Разделение двух взаимно нерастворимых жидкостей с разными плотностями с одновременным удалением любых имеющихся твердых частиц
• Разделение и концентрация твердых частиц в жидкости

ПРЕИМУЩЕСТВА СЕПАРАТОРА MAB 102/103/104 ALFA LAVAL

• Простота в обслуживании.
• Оборудование показало надежность при низкой стоимости технического обслуживания и минимальных затратах на запчасти MAB 103 ALFA LAVAL.
• Возможность применения для очистки смазочных масел, дистиллятного и дизельного топлива и масел для судовых дизелей.
• Производительность при очистке дистиллятного и дизельного топлива и масел для судовых дизелей (MDO): ММВ: 1300-4800 л/ч; МАВ: 300-1150 л/ч.

Принцип работы сепаратора MAB 102/103/104 ALFA LAVAL

Жидкая смесь в стационарном барабане очищается медленно; тяжелые частицы в жидкой
смеси опускаются на дно под действием силы тяжести.

Более легкая жидкость поднимается, в то время как более тяжелая жидкость и твердые частицы опускаются. Непрерывная сепарация и осаждение могут достигаться в баке-отстойнике, имеющем выходы, приспособленные к разным плотностям жидкостей. Более тяжелые частицы в жидкой смеси осаждаются и образуют осажденный слой на дне бака. Накопление ила периодически удаляется из чаши вручную.

Технические характеристики Сепаратора MAB 103 ALFA LAVAL

ЗАПАСНЫЕ ЧАСТИ К СЕПАРАТОРУ MAB 103 ALFA LAVAL

Наша компания предлагает к поставке новые оригинальные запчасти MAB 103 ALFA LAVAL для обслуживания судовых агрегатов. Максимально оперативно доставляем качественные запчасти для сепараторов MAB 103 со склада и без посредников

. Имея договор с заводом-изготовителем, производящий комплектующие MAB 103 ALFA LAVAL , гарантируем качество запчастей к сепараторам MAB 103 ALFA LAVAL и доступные цены.

Обрабатывая Вашу заявку, мы сверяем серийный номер сепаратора ALFA LAVAL с каталожным номером и оригинальным чертежом завода-изготовителя, в результате чего поставляем Вам абсолютно то, что вы ищете.

Наши сотрудники работают как с большими заказами, так и рады помочь купить запчасти MAB 103 ALFA LAVAL согласно небольшим заявкам.

Если у Вас нет возможности купить новые оригинальные запчасти MAB 103 ALFA LAVAL , мы рады предложить Вам качественные эквиваленты этих запчастей, аналоги от надежных производителей . Неоригинальные запчасти имеют приемлемые цены и хорошее качество, так как изготавливаются на основе оригинальных запчастей MAB 103 ALFA LAVAL по чертежам или техническим условиям производителя.

Очень сжатые сроки поставки , умеренные цены на оригинальные запчасти MAB 103 ALFA LAVAL и их аналоги, отсрочка оплаты заказа – такие выгодные условия Вы получаете, сотрудничая с нами.

КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ СЕПАРАТОРА MAB 103

Горизонтальная часть

№	Артикул	Описание
1	531430 80	Червячное колесо вала
1А	527771 01	Червячное колесо вала
1В	527765 02	Конвейер шкива
1С	222119 14	Шпиль
2	532953 01	Уплотнительная шайба
3	2217751 01	Винт
4	223521 17	Кольцо уплотнительное
5	223406 26	О-кольцо
6	12481	Подшипник
7	62805	Червячное колесо
7	63292	Червячное колесо
7А	515799 02	Червячное колесо
7А	515799 04	Червячное колесо
7В	323	Штырь
8	12481	Подшипник
9	527766 80	Соединительный диск
10	221585 13	Винт
11	527767 81	Фрикционная колодка
11	527770 81	Фрикционная колодка
11А	838293 80	Фрикционная часть
11АА	538293 02	Фрикционная часть
11АВ	8341	Винт
12	41456	Шайба
13	8114	Шплинт
14	529209 82
15	62812	Прокладка
16	2210941 17	Винт
17	20758	Шайба

Вертикальная часть

№	Артикул	Описание
1	531482 02	Рама сепаратора
2	65235	Кольцо
3	71125	Крышка
4	71126	Крышка
5	37401	Винт
6	37402	Прокладка
7	62750	Тормоз
7A	8509	Штырь
7B	14462	Вилка тормоза
7C	14463	Тормозной шпиндель
7D	14465	Рычаг остановки
7E	14466	Блокировка ниппеля
7F	62751	Пружина
7G	67682	Шайба
8	522964 02	Контрольная коробка
9	72933	Винт
10	20758	Шайба
11	522983 02	Приставка
11. 1	223406 20	О-кольцо
11.2	522984 01	Рукав
12	223436 02	Прямоугольное кольцо
13	37166	Смотровое стекло
14	223436 02	Прямоугольное кольцо
15	37168	Блокирующее кольцо
16	66555	О-кольцо
18	6924	Блокирующий винт
19	5569	Втулка
20	72889	Откидной болт
21	22116 18	Штырь
22	536738 01	Колпачковая гайка
23	8391	Калибровочное стекло
24	8390	Закрепляющая пластина
25	8392	Прокладка
26	2211721 08	Винт
27	37401	Винт
28	37402	Прокладка
29	62813	Счётчик оборотов
30	72862	Винт
31	33355	Пружина
32	63214	Нижний буфер
33	522988 01	Шпиндель чаши
33	522988 02	Шпиндель чаши
35	62761	Пружина
36	9574	Подшипник
37	64820	Верхний подшипник
37A	12174	Подшипник
37B	14158	Кожух пружины
37C	62762	Буфер
37D	62763	Пружина
37E	62764	Винт
37F	63433	Рукав
38	14161	Прокладка
39	2211721 13	Винт
40	14166	Кольцо
41	549376 03
41	549376 04	Горизонтальное устройство привода
42	531484 81	Крышка сепаратора

Ремкомплект насоса сепаратора ALFA LAVAL MAB 103в-24: 547965-04
Ремкомплект основного сервиса с епаратора ALFA LAVAL MAB 103 549286-02

Описание конструкции и принцип действия

В своей работе я использую сепаратор фирмы Alfa Laval. Серия CLARA включает в себя ряд моделей разной производительности: CLARA 20, CLARA 80, CLARA 200 и CLARA 500. CLARA представляет собой полностью готовую к установке систему сепарации на базе технологии тарельчатых сепараторов Альфа Лаваль. Конструкция обеспечивает высокую динамическую перегрузку, соответствует требованиям жестких гигиенических стандартов и оборудована системой автоматического управления.

Схема сепаратора Альфа Лаваль (Alfa Laval):

Процесс сепарации происходит во вращающемся барабане. Продукт подается во вращающийся барабан сепаратора сверху через неподвижный впускной патрубок (1) и разгоняется в распределителе (2) перед входом в пакет тарелок (3). Распределитель специально разработан для обеспечения плавного разгона подаваемой жидкости. Разделение жидкой и твердой фаз происходит в пространстве между тарелками. При этом жидкая фаза перемещается через пакет тарелок к центру барабана и поступает в напорную камеру, откуда под давлением выгружается из сепаратора посредством встроенного напорного диска (4). Твердая фаза собирается на периферии барабана, откуда производится ее периодическая разгрузка в кожух с накопителем твердой фазы. Разгрузка твердой фазы осуществляется гидравлической системой, которая через заданные интервалы времени резко перемещает вниз подвижное дно барабана (5). открывая таким образом каналы выгрузки твердой фазы (6). Это типовая схема центробежного сепаратора с выгрузкой отделяемой твердой фазы.

Назначение и область применения

Сепаратор CLARA способен удалять взвешенные твердые частицы размером 0,5-500 мкм. Содержание твердой фазы в исходном продукте обычно составляет 0,1-10% от общего объема, но может быть и выше. Таким образом, сепараторы CLARA очень хорошо подходят для осветления таких продуктов, как:

· муст белого винограда (самотек и отжатый сок)

· молодое вино (спокойное и игристое)

· зрелое вино

· соки (плодово-ягодные, цитрусовые, из тропических фруктов).

Сепараторы серии CLARA имеют многоцелевой впускной узел DynaFlow, предназначенный для использования при неоднородной концентрации твердой фазы и скорости потока. Скорость подачи исходного продукта нарастает очень медленно, сводя к минимуму разрушение частиц и повышая эффективность сепарации.

Кроме того, сепараторы CLARA оснащены компьютеризированной системой Альфа Лаваль SmartEject с автоматическим запуском, которая выполняет периодическую выгрузку частиц твердой фазы с низким содержанием влаги. Водонепроницаемая оболочка Oxy-stop препятствует проникновению внутрь кислорода, а встроенный напорный диск позволяет обходиться без наружного насоса. Верхнюю часть корпуса можно покрыть специальным кожухом для охлаждения и подавления шума.

Выдвижное дно барабана покрыто легкозаменяемым специальным материалом для защиты от абразивных твердых частиц. Наличие преобразователя частоты в частотно-регулируемом электроприводе обеспечивает ряд преимуществ, в том числе малый пусковой ток и автономное питание на короткий срок в случае сбоя в электросети.

Особая геометрия барабана центрифуги способствует плавному ускорению агломератов и частиц, чувствительных к смещению. Эти важные гидродинамические усовершенствования в комбинации с новой патентованной конструкцией пакета тарелок обеспечивают максимальную эффективность сепарации, и, в то же время, помогают сократить потребление энергии. Напорный диск, помогающий свести к минимуму проникновение внутрь кислорода и не пропускающий наружу запахов или углекислого газа. Герметичная модификация с запирающим механизмом, позволяющим осветлять игристые вина, находящиеся под давлением.

Техническая характеристика сепаратора Альфа Лаваль (Alfa Laval)

Производительность при низком/высоком расходе	макс. 1 мя/ч /…4 мі/ч
Скорость вращения барабана	9512 об./мин.
Центробежная сила (внутри барабана)	макс. 11130 g
Объем барабана, отведенный для технологических жидкостей
Количество тарелок в пакете
Объем шламовой камеры	1. 1 л (приблизительно)
Фиксированный объем выгрузки
Установленная мощность электродвигателя
Время разгона при запуске	3.5 -4,5 мин.
Время остановки с применением тормозного устройства
Уровень звукового давления

Шведская компания Альфа Лаваль является мировым лидером в ключевых областях технологий теплопередачи, сепарации и обработки жидкости для многих отраслей промышленности, в том числе и для судостроения и судовой энергетики. На сегодняшний день это уже международный промышленный концерн, который имеет 28 крупных завода по всему миру, из них 15 в Европе, 8 в Азии, 4 в США и 1 в Латинской Америке, а также 70 сервисных центров. Научные разработки ведутся в 20 научно-исследовательских центрах. 110 коммерческих подразделений и представительств в 95 странах успешно продают продукцию концерна Альфа Лаваль.

А начиналось все с разработки Густавом де Лавалем центробежного молочного сепаратора, производительностью 130 литров в час, впервые продемонстрированном в 1879 году в Стокгольме. Годом основания компании Альфа Лаваль считается 1883, когда Густаф де Лаваль и его партнер Оскар Ламм создали компанию AB Separator.

Важнейшим этапом совершенствования сепараторов является приобретение патента на конические металлические диски у немецкого изобретателя Клеменса фон Бехтольсхайма в 1889 году. С помощью этих, так называемых, Альфа-дисков производительность сепаратора увеличилась во много раз.

А первый масляный сепаратор компания Альфа Лаваль продала в 1916 году. В предвоенные годы формируются предприятия в Дании, Южной Африке, Финляндии, Австралии, Новой Зеландии, Польше, Югославии и Ирландии.

Первые продажи компанией самоочищающихся сепараторов начинаются в 1951 году.

В 1963 году компания изменяет свое название с AB Separator на Alfa-Laval AB. Название “Альфа” является производным от Альфа-дисков и “Лаваль” от фамилии основателя компании.

В последующие годы компания успешно развивается в областях нагревания, охлаждения, разделения (сепарирования) и транспортировки жидкостей на предприятиях, занимающихся производством продовольственных товаров, напитков, химических веществ и нефтепродуктов, лекарств, крахмала, сахара, этилового спирта и др. Кроме того, компания выпускает оборудование для холодильных установок и кондиционирования воздуха. Альфа Лаваль расширяет свои заводы, офисы и склады по всему миру.

В 1993 году корпорация приобрела Болшевский машиностроительный завод (г. Королев Московской области), переименованный впоследствии в ОАО «Альфа Лаваль Поток». Сейчас на заводе действуют два производства: разборных пластинчатых теплообменников и воздушных теплообменников для систем холодоснабжения.

В настоящее время концерн Альфа Лаваль стал ведущим мировым поставщиком сепараторов, теплообменников, насосов, холодильного оборудования и кондиционеров как за счет собственных разработок, так за счет приобретения патентов, а также покупки других компаний, таких как Helpman, Finnish Fincoil, Packinox SA, Aalborg Industries, Frank Mohn и др. . Все это привело к значительному укреплению присутствия Альфа Лаваль на морском и офшорном рынках.

Развитие сепараторов для Морского применения

Сепараторы без саморазгрузки

→ = заменен на

Тип 200→2000→1200→B1200→MB1200→MAB 102

Эти сепараторы больше не используются для Морского применения.

Тип 300→3000→1300→B1300→MB1300→MAB 103

Тип 400→4000→1400→B1400→MB1400→MAB 104

MAB 103B-24-00 и MAB 104B-24-00 все еще используются для Морского применения.

Тип 500→5000→1500→B1500→MB1500

Тип 700→7000→1700→B1700→MB1700

Тип 900→1900→B1900→VIB1900→VIB2900

Тип B210→HVB210→HVB310

Вышеуказанные четыре типа имеют старый дизайн.

Сепараторы MAB

MAB 102B-24-00

MAB 103B-24-00

MAB 104B-24-00

MAB 204S-24-00

MAB 205S-24-00

MAB 206S-24-00

MAB 207S-24-00

MAB 209S-24-00

Обозначения

Примеры обозначений:

MAB 104B-24-00 и

MAB 209S-24-00

MAB

МА

B

103-104

1 обозначает – оригинальный дизайн (барабан без корзины для отстоя),

03-04 обозначает – размер

B после размера, обозначает – открытый выход масла и воды

204-209

2 обозначает – оригинальный дизайн (барабан с корзиной для отстоя),

04-09 обозначает – размер

S

24

2

4

00

00

Сепараторы MMB

MMB 203S-13

MMB 203S-33

MMB 304S-11

MMB 305S-11

MMB

MM обозначает – Морское Минеральное масло

B обозначает – без саморазгрузки

203

2 обозначает – оригинальный дизайн (барабан из алюминия),

03 обозначает – размер

304-305

3 обозначает – оригинальный дизайн (барабан из нержавеющей стали),

04-05 обозначает – размер

S обозначает – с напорным диском

11

1 обозначает – пурифаер

1 обозначает – ременный привод

13

1 обозначает – пурифаер

3 обозначает – прямой привод

33

3 обозначает – кларифаер

3 обозначает – прямой привод

Самоочищающиеся сепараторы

Сепараторы с полной разгрузкой

Тип PX 209→PX 309→MPX 309→MAPX 309

Тип MAPX 204TGT-24-00

Постепенно заменяется на MMPX 304.

Тип MAPX 205→MOPX 205

MOPX 205TGT-24-00

Тип PX 207→MPX 207→MAPX 207→MOPX 207

MOPX 207SGT-24-00

Тип MOPX 209→MOPX 309

MOPX 309 TGT-24-00

Тип MAPX 210→MOPX 210→MOPX 310

MOPX 310TGT-24-00

Тип MAPX 313→MOPX 213

MOPX 213TGT-24-00

Сепараторы с управляемой частичной разгрузкой

Тип WHPX 505→WHPX 405

WHPX 405TGD-24-00

Тип WHPX 507

Тип WHPX 508

Тип WHPX 510→WHPX 410

WHPX 410TGD-24-00

Тип WHPX 407 (не менялся)

WHPX 407TGD-24-00

Тип WHPX 409(не менялся)

WHPX 409TGD-24-00

Тип WHPX 513→WHPX 413

WHPX 413TGD-24-00

Сепараторы MFPX

MFPX 307 TFD 21 00

Сепараторы FOPX

FOPX 605TFD-24-00

FOPX 607TFD-24-00

FOPX 609TFD-24-00

FOPX 610TFD-24-00

FOPX 611TFD-24-00

FOPX 613TFD-24-00

FOPX 614TFD-24-00

Следующие сепараторы WHPX могут быть модифицированы на FOPX:

WHPX 505→FOPX 605

WHPX 405→FOPX 605

WHPX 407→FOPX 607

WHPX 409→FOPX 610

WHPX 510→FOPX 610

WHPX 410→FOPX 610

WHPX 413→FOPX 613

WHPX 513→FOPX 613

но не следующие два сепаратора:

WHPX 507

WHPX 508

Обозначения

MAPX, MOPX, MMPX, WHPX, FOPX, MFPX, LOPX

МА обозначает – для Морского применения

MF обозначает – топливо

MO обозначает – минеральное масло

MM первый M обозначает – минеральное масло и

второй M обозначает – многоцелевой

WH обозначает Уолтер Хоффман (изобретатель сепаратора с дозирующим кольцом)

FO обозначает – топливо

LO обозначает – смазочное масло

PX обозначает – сепаратор с самоочисткой

Следующие три цифры

Первая обозначает – оригинальный дизайн

Вторая и третья обозначают размер

SGT, SGP, TGT, TGD, TFD

S обозначает – с напорным диском (и с открытым выходом воды либо без выхода воды вообще)

T (первый из двух) обозначает – напорные диски масла и воды

G обозначает – разгрузку по таймеру

F обозначает – самозапуск (по водяному трансдюсеру WT100 или WT 200)

T (второй из двух) обозначает – полную разгрузку

P обозначает – частичную разгрузку

D обозначает – частичную разгрузку посредством дозирующего кольца

11, 21, 24

1 (первый из двух) обозначает – очиститель

1 (второй из двух) обозначает – шпиндель с ременным приводом

2 обозначает – для очистителя и осветлителя

4 обозначает – для фланцевого горизонтального электродвигателя

00

00 обозначает – для любой частоты (50 или 60 Гц)

Для более старых типов было определено только 60 Гц

Для современных типов также определено 50 Гц

Ко всему вышеуказанному оборудованию мы поставляем СЗЧ согласно каталожным номерам производителя.

Для заказа запасных частей Вам необходимо указать тип сепаратора и заводской номер, которые указаны на заводской табличке сепаратора. Это поможет избежать ошибок в идентификации конкретной запчасти.

Для получения коммерческого предложения на поставку сепаратора или запчастей к нему обращайтесь к нашим специалистам по указанным ниже контактным данным, либо воспользуйтесь формой подачи заявки прямо с сайта.

Сепараторы Alfa Laval | Alfa Laval

Сепараторы Alfa Laval | Alfa Laval

• Оборудование
• Сервис
• Пищевое производство
• Биотехнология и фармацевтика
• Химическая промышленность
• Судостроение
• Отправить запрос

Компания Alfa Laval является признанным экспертом в области сепарации. Наша продукция повышает качество сепарации, обеспечивает безопасность и экологичность технологических процессов. Специалисты компании помогут выбрать оптимальное сепарационное оборудование, отвечающее всем техническим требованиям для применения в любой отрасли: пищевой промышленности, производстве напитков, фармацевтике, судостроении, нефтегазовой отрасли и многих других.

130-летний опыт инновационных разработок

• Производство оборудования для качественной и высокоэффективной сепарации
• Большой опыт работы практически во всех областях применения сепарации
• Самый широкий ассортимент тарельчатых сепараторов на рынке
• Техническая поддержка от инженеров-экспертов в любой точке земного шара
• Быстрая доставка высококачественных запасных частей по всему миру

Alfa Laval поможет решить любые проблемы, связанные с сепарацией. Став нашим партнером, Вы получите доступ к самому полному на сегодня ассортименту тарельчатых сепараторов. Каждый сепаратор оптимизирован для конкретной области применения и поставляется со всеми вспомогательными системами и ключевыми компонентами. Большой опыт работы и знание особенностей применения сепараторов в различных областях позволяет нам успешно обучать персонал клиентов и оказывать им квалифицированную техническую поддержку как в базовых задачах сепарации, так и в сложных процессах с многосоставными жидкими и твердыми веществами. Благодаря поддержке специалистов нашей глобальной сервисной сети вы можете быть уверены, что Ваше оборудование будет работать бесперебойно в течение всего долгого срока службы, обеспечивая качественную и экологически безопасную сепарацию. Чтобы подробнее узнать, как мы можем улучшить процесс сепарации на Вашем производстве, выберите свою область применения из списка ниже.

Руководство по быстрому выбору теплообменника Альфа Лаваль

Руководство по быстрому выбору теплообменника Alfa Laval — быстрый и простой способ подбора оборудования онлайн для вашего применения. Здесь вы можете найти контакты партнеров компании Alfa Laval и отправить запрос на получение коммерческого предложения по выбранному продукту.

Перейти к просмотру

.

Сепараторы для производства пищевых продуктов и напитков

Для пищевой промышленности мы поставляем самые высокотехнологичные сепараторы, необходимые в этой отрасли. Наше оборудование обеспечивает тщательную сепарацию и бережную обработку сырья, поэтому качество вашей продукции всегда будет на высоте. Наши уникальные разработки, обеспечивающие энергосбережение и легкое техническое обслуживание сепарационного оборудования, минимизируют эксплуатационные затраты.

Модельный ряд сепараторов для пищевых производств

.

Сепараторы для биотехнологии и фармацевтики

Отбор клеток — ключевой этап в производстве препаратов на основе процесса ферментации. Поэтому выбор сепарационного оборудования очень важен для качества и количества получаемого продукта, а также влияет на стоимость последующей обработки. Alfa Laval поставляет сепарационные системы для биофармацевтической промышленности уже несколько десятилетий — у нас есть оборудование для любых задач в этой области. Мы предлагаем полностью герметичные тарельчатые центрифуги в санитарном исполнении для трехфазной сепарации с высоким качеством обработки твердых веществ. Вы всегда найдете идеальный сепаратор для своих задач.

Модельный ряд сепараторов для биотехнологии и фармацевтики

.

Сепараторы для химической и перерабатывающей промышленности

Alfa Laval уже несколько десятилетий поставляет производственным и химическим предприятиям передовое сепарационное оборудование, которое обеспечивает оптимальную производительность при одновременном снижении воздействия на окружающую среду. Мы предлагаем широчайший ассортимент оборудования. Вы всегда подберете идеальные параметры производительности и качества сепарации для своих задач.

Модельный ряд сепараторов для химической и перерабатывающей промышленности

.

Сепараторы для морской отрасли

Уже целое столетие Alfa Laval расширяет возможности применения сепараторов на судах. Сегодня наше оборудование помогает удалять твердые частицы из судового топлива в ежегодном объеме 150 млн тонн, обеспечивая соответствие нормам выбросов и непревзойденную энергоэффективность. Узнайте, почему на более чем половине всех судов в мире установлены сепараторы Alfa Laval, очищающие как традиционное судовое топливо, так и новые его виды, а также смазочные жидкости, отработанные масла, льяльные воды, картерный газ и воду для скрубберов.

Портфолио сепараторов для судостроения

Обслуживание сепараторов

Alfa Laval располагает глобальной сетью сервисных центров. Наши специалисты по эксплуатации и техобслуживанию сепараторов работают во всех регионах мира. Мы предлагаем полный комплекс услуг по сопровождению оборудования на весь срок его службы. Мы обучим ваш персонал надлежащей эксплуатации нашего оборудования, что обеспечит его оптимальное функционирование на долгий срок. Благодаря широкой дистрибьюторской сети запасные части поставляются в кратчайшие сроки. В какой бы точке мира ни находилось ваше производство, мы всегда готовы отвечать на все вопросы, решать проблемы и помогать вам извлекать максимальную выгоду из приобретенного оборудования.

Подробнее

Ознакомьтесь с нашими инновациями

Хотите узнать о наших последних разработках в области сепарации? Пройдите по этой ссылке. Тарельчатый сепаратор был изобретен именно в Alfa Laval. Уже более 100 лет мы удерживаем лидерство в разработке центрифуг. И теперь рады поделиться с вами всем накопленным опытом. Откройте наш Гид по инновационным сепараторам и узнайте больше о преимуществах нашего оборудования и о новейших разработках Alfa Laval в области сепарационных технологий.

Узнайте больше о наших инновационных разработках

.

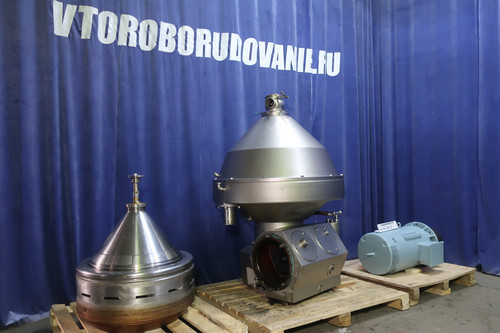

Alfa Laval P 625 Сепаратор Б/у оборудование

• Описание
• Детальная информация
• Об этом продавце

440 В 60 Гц (с преобразователем частоты можно также использовать при 380 В 50 Гц).
как полноценный агрегат.
прилагается специальный демонтажный аппарат / инструкция по эксплуатации.
комплект для удаления осадка прилагается.
полный ремонт с нашей стороны с использованием оригинальных запчастей.

Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.

Обороты / мин	12000 rpm
Диаметр чаши	300 mm
Производительность л / ч	3000
Мощность мотора	4. 5 kW
Тип инокса	STAINLESS
——————-
Длина х ширина х высота	1500,0 × 1100,0 × 1600,0
Вес	470 kg
Часы наработки	10000 часы
Часы включения	10000 часы
Состояние	в хорошем состоянии
Маркировка CE	———
Статус

Тип клиента	Конечный потребитель
Активный с	2020
Предложения онлайн	4
Последняя активность	23 августа 2022 г.

---

Описание

440 В 60 Гц (с преобразователем частоты можно также использовать при 380 В 50 Гц).
как полноценный агрегат.
прилагается специальный демонтажный аппарат / инструкция по эксплуатации.
комплект для удаления осадка прилагается.
полный ремонт с нашей стороны с использованием оригинальных запчастей.

Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.

---

Детальная информация

Обороты / мин	12000 rpm
Диаметр чаши	300 mm
Производительность л / ч	3000
Мощность мотора	4. 5 kW
Тип инокса	STAINLESS
——————-
Длина х ширина х высота	1500,0 × 1100,0 × 1600,0
Вес	470 kg
Часы наработки	10000 часы
Часы включения	10000 часы
Состояние	в хорошем состоянии
Маркировка CE	———
Статус

---

Об этом продавце

Тип клиента	Конечный потребитель
Активный с	2020
Предложения онлайн	4
Последняя активность	23 августа 2022 г.

ALFA LAVAL SEPARATORS Инструкции и каталоги запасных частей в формате pdf

Не забывайте о разнице во времени!

Руководство по обслуживанию, руководство по эксплуатации и техническому обслуживанию в формате PDF,
Каталоги запасных частей

Карта сайта

Как заказать Дизели Машины Вспомогательный Часто задаваемые вопросы Контакты/о нас

Пишите и спрашивайте: [email protected]

Запасные части для сепаратора Альфа Лаваль и сепаратора в сборе

См. «Как сделать заказ» / «Домашняя страница» с объяснением того, как заказать и получить руководства и кодовые книги.

ID	Модель	Описание
401110	ФОПОКС 605	Полный комплект руководств по разделительной системе ALFA LAVAL FOPX605: Руководство по сепаратору FOPX 605TFD-20 (включая поиск неисправностей), Каталог запасных частей, Инструкция по эксплуатации, Описание системы, Список параметров, Аварийные сигналы и поиск неисправностей, Справочник по системе, Инструкции по установке, Безопасность, Описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401111	ФОПОКС 609	Полный комплект руководств по разделительной системе ALFA LAVAL FOPX609: Руководство по сепаратору FOPX 609TFD-24 (включая поиск неисправностей), Каталог запасных частей, Инструкции по эксплуатации, Описание системы, Список параметров, Аварийные сигналы и поиск неисправностей, Справочник по системе, Инструкции по установке, Безопасность, Описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401112	ФОПОКС 610	Полный комплект руководств по системе сепарации ALFA LAVAL FOPX610: руководство по сепаратору FOPX 610TFD-24 (включая поиск неисправностей), каталог запасных частей, инструкции по эксплуатации, описание системы, список параметров, аварийные сигналы и поиск неисправностей, справочник по системе, инструкции по установке, безопасность, описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401113	ФОПОКС 611	Полный комплект руководств по системе сепарации ALFA LAVAL FOPX611: Руководство по сепаратору FOPX 611TFD-20 (включая поиск неисправностей), каталог запасных частей, инструкции по эксплуатации, описание системы, список параметров, аварийные сигналы и поиск неисправностей, справочная информация по системе, инструкции по установке, безопасность, описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401114	ФОПОКС 613	Полный комплект руководств по системе сепарации ALFA LAVAL FOPX613: руководство по сепаратору FOPX 613TFD-20 (включая поиск неисправностей), каталог запасных частей, инструкции по эксплуатации, описание системы, список параметров, аварийные сигналы и поиск неисправностей, справочник по системе, инструкции по установке, безопасность, описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401115	ФОПОКС 614	Полный комплект руководств по системе сепарации ALFA LAVAL FOPX614: Руководство по сепаратору FOPX 614TFD-20 (включая поиск неисправностей), Каталог запасных частей, Инструкция по эксплуатации, Описание системы, Список параметров, Аварийные сигналы и поиск неисправностей, Справочник по системе, Инструкции по установке, Безопасность, Описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401120	МФУ 307	Полный комплект руководств по разделительной системе ALFA LAVAL MFPX307: руководство по эксплуатации сепаратора MFPX 307TFD-21 (включая поиск неисправностей), каталог запасных частей, инструкции по эксплуатации, описание системы, список параметров, аварийные сигналы и поиск неисправностей, справочник по системе, инструкции по установке, безопасность, описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401130	ЛОКС 705	Полный комплект руководств по системе сепарации ALFA LAVAL LOPX705: Руководство по сепаратору LOPX 705SFD-30 (включая поиск неисправностей), каталог запасных частей, инструкции по эксплуатации, описание системы, список параметров, аварийные сигналы и поиск неисправностей, справочник по системе, инструкции по установке, безопасность, описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401131	ЛОКС 707	Полный комплект руководств по системе сепарации ALFA LAVAL LOPX707: Руководство по сепаратору LOPX 707SFD-34 (включая поиск неисправностей), Каталог запасных частей, Инструкции по эксплуатации, Описание системы, Список параметров, Аварийные сигналы и поиск неисправностей, Справочник по системе, Инструкции по установке, Безопасность, Описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401132	ЛОКС 709	Полный комплект руководств по системе сепарации ALFA LAVAL LOPX709: Руководство по сепаратору LOPX 709SFD-34 (включая поиск неисправностей), Каталог запасных частей, Инструкции по эксплуатации, Описание системы, Список параметров, Аварийные сигналы и поиск неисправностей, Справочник по системе, Инструкции по установке, Безопасность, Описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401133	ЛОКС 710	Полный комплект руководств по системе сепарации ALFA LAVAL LOPX710: руководство по сепаратору LOPX 710SFD-34 (включая поиск неисправностей), каталог запасных частей, инструкции по эксплуатации, описание системы, список параметров, аварийные сигналы и поиск неисправностей, справочник по системе, инструкции по установке, безопасность, описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401134	ЛОКС 713	Полный комплект руководств по системе сепарации ALFA LAVAL LOPX713: руководство по сепаратору LOPX 713SFD-34 (включая поиск неисправностей), каталог запасных частей, инструкции по эксплуатации, описание системы, список параметров, аварийные сигналы и поиск неисправностей, справочник по системе, инструкции по установке, безопасность, описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401135	ЛОПКС 714	Полный комплект руководств по системе сепарации ALFA LAVAL LOPX714: Руководство по сепаратору LOPX 714SFD-34 (включая поиск неисправностей), Каталог запасных частей, Инструкции по эксплуатации, Описание системы, Список параметров, Аварийные сигналы и поиск неисправностей, Справочник по системе, Инструкции по установке, Безопасность, Описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401140	МОКС 205	Полный комплект руководств по системе сепарации ALFA LAVAL MOPX205: руководство по сепаратору MOPX 205TGT-24 (включая поиск неисправностей), каталог запасных частей, инструкции по эксплуатации, описание системы, список параметров, аварийные сигналы и поиск неисправностей, справочник по системе, инструкции по установке, безопасность, описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401141	МОКС 207	Полный комплект руководств по системе сепарации ALFA LAVAL MOPX207: руководство по сепаратору MOPX 207SGT-24 (включая поиск неисправностей), каталог запасных частей, инструкции по эксплуатации, описание системы, список параметров, аварийные сигналы и поиск неисправностей, справочная информация по системе, инструкции по установке, безопасность, описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401142	МОКС 213	Полный комплект руководств по системе сепарации ALFA LAVAL MOPX213: руководство по сепаратору MOPX 213TGT-20 (включая поиск неисправностей), каталог запасных частей, инструкции по эксплуатации, описание системы, список параметров, аварийные сигналы и поиск неисправностей, справочник по системе, инструкции по установке, безопасность, описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401143	МОКС 309	Полный комплект руководств по системе сепарации ALFA LAVAL MOPX309: Руководство по сепаратору MOPX 309TGT-24 (включая поиск неисправностей), Каталог запасных частей, Инструкция по эксплуатации, Описание системы, Список параметров, Аварийные сигналы и поиск неисправностей, Справочник по системе, Инструкции по установке, Безопасность, Описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401144	МОРХ 310	Полный комплект руководств по системе сепарации ALFA LAVAL MOPX310: Руководство по сепаратору MOPX 310TGT-24 (включая поиск неисправностей), Каталог запасных частей, Инструкции по эксплуатации, Описание системы, Список параметров, Аварийные сигналы и поиск неисправностей, Справочник по системе, Инструкции по установке, Безопасность, Описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401150	ММПКС 303	Полный комплект руководств по системе сепарации ALFA LAVAL MMPX303: руководство по сепаратору MMPX 303SGP-11 (включая поиск неисправностей), каталог запасных частей, инструкции по эксплуатации, описание системы, список параметров, аварийные сигналы и поиск неисправностей, справочник по системе, инструкции по установке, безопасность, описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401151	ММПКС 304	Полный комплект руководств по системе сепарации ALFA LAVAL MMPX304: Руководство по сепаратору MMPX 304SGP-11 (включая поиск неисправностей), Каталог запасных частей, Инструкции по эксплуатации, Описание системы, Список параметров, Аварийные сигналы и поиск неисправностей, Справочник по системе, Инструкции по установке, Безопасность, Описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401152	ММПКС 403	Полный комплект руководств по системе сепарации ALFA LAVAL MMPX 403: Руководство по сепаратору MMPX 403SGP-11 (включая поиск неисправностей), Каталог запасных частей, Инструкция по эксплуатации, Описание системы, Список параметров, Аварийные сигналы и поиск неисправностей, Справочник по системе, Инструкции по установке, Безопасность, Компоненты Описания с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401153	ММПКС 404	Полный комплект руководств по системе сепарации ALFA LAVAL MMPX404: Руководство по сепаратору MMPX 404SGP-11 (включая поиск неисправностей), Каталог запасных частей, Инструкция по эксплуатации, Описание системы, Список параметров, Аварийные сигналы и поиск неисправностей, Справочник по системе, Инструкции по установке, Безопасность, Описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401160	МСПК 303	Полный комплект руководств по разделительной системе ALFA LAVAL MSPX303: руководство по сепаратору MSPX 303TGP-61 (включая поиск неисправностей), каталог запасных частей, инструкции по эксплуатации, описание системы, список параметров, аварийные сигналы и поиск неисправностей, справочник по системе, инструкции по установке, безопасность, описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401170	МИБ 303	ALFA LAVAL MIB303 Мобильная система очистки гидравлического масла Полный комплект руководств: Руководство по сепаратору MIB 303S-13/33 (включая поиск неисправностей), Каталог запасных частей, Инструкция по эксплуатации, Описание системы, Список параметров, Аварийные сигналы и поиск неисправностей, Справочник по системе, Инструкции по установке , безопасность, описания компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401180	ММБ 203	Полный комплект руководств по системе сепарации ALFA LAVAL MMB203: руководство по сепаратору MMB203S-13 (включая поиск неисправностей), каталог запасных частей, инструкции по эксплуатации, описание системы, список параметров, сигналы тревоги и поиск неисправностей, справочная информация по системе, инструкции по установке, безопасность, описания компонентов с поиск неисправностей (блок управления, насосы, соленоидные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.) .
401181	ММБ 304	Полный комплект руководств по системе сепарации ALFA LAVAL MMB304: руководство по сепаратору MMB 304S-11 (включая поиск неисправностей), каталог запасных частей, инструкции по эксплуатации, описание системы, список параметров, аварийные сигналы и поиск неисправностей, справочник по системе, инструкции по установке, безопасность, описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401182	ММБ 305	Полный комплект руководств по системе сепарации ALFA LAVAL MMB305: руководство по эксплуатации сепаратора MMB 305S-11 (включая поиск неисправностей), каталог запасных частей, инструкции по эксплуатации, описание системы, список параметров, аварийные сигналы и поиск неисправностей, справочник по системе, инструкции по установке, безопасность, описание компонентов с поиском неисправностей (блок управления, насосы, электромагнитные и регулирующие клапаны, датчики, реле давления, индикаторы, гибкие соединения и т. д.).
401190	МАБ 103Б-24	Сепаратор ALFA LAVAL MAB 103B-24 Руководство по эксплуатации и обслуживанию, Каталог запасных частей
401191	МАБ 104Б-14/24	Сепаратор ALFA LAVAL MAB 104B-14/24 Руководство по эксплуатации и обслуживанию, Каталог запасных частей
401192	МАБ 206С-24	Сепаратор ALFA LAVAL MAB 206S-24 Руководство по эксплуатации и обслуживанию, Каталог запасных частей
401193	МАБ 102, МАБ 209	Очистители ALFA LAVAL, типы MAB 102 – 209 – Инструкция по эксплуатации и техническому обслуживанию. РУССКИЙ ЯЗЫК. Скачать бесплатно.
401194	МАБ102, МАБ209	Очистители ALFA LAVAL, типы MAB 102 – 209 – Инструкция по эксплуатации и техническому обслуживанию. РУССКИЙ ЯЗЫК. Скачать бесплатно.
401200	КАРТА 207	Техническая инструкция сепаратора ALFA LAVAL MAPX207 с запасными частями.
401201	КАРТА 207	Технические характеристики сепаратора ALFA LAVAL MAPX207 на ремонт. РУССКИЙ ЯЗЫК
401210	КАРТА 309	Сепаратор ALFA LAVAL MAPX309. Техническая инструкция с запасными частями.
401220	ГТ 60	Руководство по эксплуатации сепаратора ALFA LAVAL GT 60, Руководство по ремонту и обслуживанию, Каталог запасных частей, Руководство по установке
401230	Р 605	Сепаратор ALFA LAVAL P 605 Инструкция по эксплуатации и обслуживанию
401240	ПА 625	Сепаратор ALFA LAVAL PA625 Окончательные чертежи
401250	ПУ 100	Полный комплект руководств для очистителя ALFA LAVAL PU100 Сепаратор: Инструкция по эксплуатации, Руководство по обслуживанию, Каталог запасных частей, Описание системы, Список параметров, Аварийные сигналы и поиск неисправностей, Справочник по системе / Инструкции по установке.
401251	ПУ 150	Полный комплект руководств для очистителя ALFA LAVAL PU150 Сепаратор: Инструкция по эксплуатации, Руководство по обслуживанию, Каталог запасных частей, Описание системы, Список параметров, Аварийные сигналы и поиск неисправностей, Справочник по системе / Инструкции по установке.
401260	СА 811	Система сепарации ALFA LAVAL SA811: Руководство по эксплуатации сепаратора S 811, каталог запасных частей. Бонус: Система разделения SA – Инструкция по эксплуатации, Система разделения SA – Описание системы, Руководство по обслуживанию системы разделения SA / PA, Блок разделения – Аварийная сигнализация и поиск неисправностей, Список параметров системы разделения S, SA 811 Справочник по системе установки, Монтажный чертеж, SA -тип Разделительная Система-Безопасность.
401261	СА 816	Система сепарации ALFA LAVAL SA816: Руководство по эксплуатации сепаратора S 816, каталог запасных частей. Каталог запасных частей вспомогательного оборудования системы разделения SA 816. Бонус: Система разделения SA – Инструкция по эксплуатации, Система разделения SA – Описание системы, Руководство по обслуживанию системы разделения SA / PA, Блок разделения – Аварийная сигнализация и поиск неисправностей, Список параметров системы разделения S, SA 811 Справочник по системе установки, Монтажный чертеж, SA -тип Разделительная Система-Безопасность.
401262	СА 821	Система сепарации ALFA LAVAL SA821: руководство по эксплуатации сепаратора S 821, каталог запасных частей. Бонус: Система разделения SA – Инструкция по эксплуатации, Система разделения SA – Описание системы, Руководство по обслуживанию системы разделения SA / PA, Блок разделения – Аварийная сигнализация и поиск неисправностей, Список параметров системы разделения S, SA 811 Справочник по системе установки, Монтажный чертеж, SA -тип Разделительная Система-Безопасность.
401263	СА 826	Сепаратор ALFA LAVAL SA826: руководство по эксплуатации сепаратора S 826, каталог запасных частей. Каталог запасных частей вспомогательного оборудования системы разделения SA 826. Бонус: Система разделения SA – Инструкция по эксплуатации, Система разделения SA – Описание системы, Руководство по обслуживанию системы разделения SA / PA, Блок разделения – Аварийная сигнализация и поиск неисправностей, Список параметров системы разделения S, SA 811 Справочник по системе установки, Монтажный чертеж, SA -тип Разделительная Система-Безопасность.
401264	СА 835	Полный комплект руководств по разделительной системе ALFA LAVAL SA835: Безопасность, Описание системы, Инструкции по эксплуатации, Список параметров, Аварийные сигналы и поиск неисправностей, Справочник по установке, Руководство по обслуживанию, Каталог запасных частей.
401265	СА 871	Система разделения ALFA LAVAL SA871 Окончательные чертежи.
401270	СУ 300	Полный комплект руководств по эксплуатации очистной установки ALFA LAVAL SU300 Separator: Инструкция по эксплуатации, Руководство по обслуживанию, Каталог запасных частей, Описание системы, Список параметров, Аварийные сигналы и поиск неисправностей, Справочник по системе / Инструкции по установке.
401271	СУ 400	Полный комплект руководств для очистной установки ALFA LAVAL SU400 Separator: Инструкция по эксплуатации, Руководство по обслуживанию, Каталог запасных частей, Описание системы, Список параметров, Аварийные сигналы и поиск неисправностей, Справочник по системе / Инструкции по установке.
401272	500 СУ	Полный комплект руководств по эксплуатации очистной установки ALFA LAVAL SU500 Separator: Инструкция по эксплуатации, Руководство по обслуживанию, Каталог запасных частей, Описание системы, Список параметров, Аварийные сигналы и поиск неисправностей, Справочник по системе / Инструкции по установке.
401273	600 СУ	Полный комплект руководств для очистителя ALFA LAVAL SU600 Separator: Инструкция по эксплуатации, Руководство по обслуживанию, Каталог запасных частей, Описание системы, Список параметров, Аварийные сигналы и поиск неисправностей, Справочник по системе / Инструкции по установке.
401274	700 СУ	Полный комплект руководств для очистной установки ALFA LAVAL SU700 Separator: Инструкция по эксплуатации, Руководство по обслуживанию, Каталог запасных частей, Описание системы, Список параметров, Аварийные сигналы и поиск неисправностей, Справочник по системе / Инструкции по установке.
401275	СУ 811	Сепаратор ALFA LAVAL SU811: Каталог запасных частей для сепаратора S 811, Руководство по эксплуатации сепаратора S811. Бонусы: S811, S816, S821, S826 Справочник по системе установки одного модуля Flex. Инструкции по эксплуатации разделения S и P Flex. Описание системы разделения S Flex. S flex разделение Аварийные сигналы и обнаружение неисправностей. Список параметров системы разделения S-типа. Система разделения S-типа Безопасность.
401276	СУ 816	Сепаратор SU816 АЛЬФА ЛАВАЛЬ: Каталог запасных частей для сепаратора S 816, Руководство по эксплуатации сепаратора S816, Каталог запчастей для вспомогательного оборудования сепаратора SU816. Бонусы: S811, S816, S821, S826 Справочник по системе установки одного модуля Flex. Инструкции по эксплуатации разделения S и P Flex. Описание системы разделения S Flex. S flex разделение Аварийные сигналы и обнаружение неисправностей. Список параметров системы разделения S-типа. Система разделения S-типа Безопасность.
401277	СУ 821	Сепаратор SU821 АЛЬФА ЛАВАЛЬ: Каталог запасных частей для сепаратора S 821, Руководство по эксплуатации сепаратора S821, Каталог запасных частей для вспомогательного оборудования сепаратора SU 821. Бонусы: S811, S816, S821, S826 Справочник по системе установки одного модуля Flex. Инструкции по эксплуатации разделения S и P Flex. Описание системы разделения S Flex. S flex разделение Аварийные сигналы и обнаружение неисправностей. Список параметров системы разделения S-типа. Система разделения S-типа Безопасность.
401278	СУ 826	Сепаратор SU826 АЛЬФА ЛАВАЛЬ: Каталог запасных частей для сепаратора S 826, Руководство по эксплуатации сепаратора S826, Каталог запасных частей для вспомогательного оборудования сепаратора SU 826. Бонусы: S811, S816, S821, S826 Справочник по системе установки одного модуля Flex. Инструкции по эксплуатации разделения S и P Flex. Описание системы разделения S Flex. S flex разделение Аварийные сигналы и обнаружение неисправностей. Список параметров системы разделения S-типа. Система разделения S-типа Безопасность.
401280	СУ 831	Сепаратор SU831 АЛЬФА ЛАВАЛЬ: Каталог запчастей для сепаратора S 831, Каталог запасных частей для сепаратора SU 831 Дополнительное оборудование. Справочник по системе установки блоков разделения 831 и 841. Бонусы: Справочник по системе установки блока разделения 831/836/841/846. Инструкции по эксплуатации разделения S и P Flex. Описание системы разделения S Flex. S flex разделение Аварийные сигналы и обнаружение неисправностей. Список параметров системы разделения S-типа. Система разделения S-типа Безопасность.
401281	СУ 835	Сепаратор ALFA LAVAL SU835: Сепаратор SU 835 (Сепаратор и вспомогательное оборудование) Каталог запасных частей. Бонусы: Инструкции по эксплуатации разделения S и P Flex. Описание системы разделения S Flex. S flex разделение Аварийные сигналы и обнаружение неисправностей. Список параметров системы разделения S-типа. Система разделения S-типа Безопасность.
401282	СУ 836	Сепаратор SU836 АЛЬФА ЛАВАЛЬ: Каталог запчастей для сепаратора S 836, Каталог запасных частей для сепаратора SU 836 Дополнительное оборудование. Бонусы: Справочник по системе установки блока разделения 831/836/841/846. Инструкции по эксплуатации разделения S и P Flex. Описание системы разделения S Flex. S flex разделение Аварийные сигналы и обнаружение неисправностей. Список параметров системы разделения S-типа. Система разделения S-типа Безопасность.
401283	СУ 840	Сепаратор SU840 АЛЬФА ЛАВАЛЬ: Сепаратор SU 840 (Сепаратор и вспомогательное оборудование) Каталог запасных частей. Справочник по системе установки. Руководство пользования. Бонусы: Справочник по системе установки блока разделения 831/836/841/846. Инструкции по эксплуатации разделения S и P Flex. Описание системы разделения S Flex. S flex разделение Аварийные сигналы и обнаружение неисправностей. Список параметров системы разделения S-типа. Система разделения S-типа Безопасность.
401284	СУ 841	Система сепарации ALFA LAVAL SU841: Каталог запчастей для сепаратора S 841, Каталог запасных частей для сепаратора SU 841 Дополнительное оборудование. Справочник по системе установки блоков разделения 831 и 841. Бонусы: Справочник по системе установки блока разделения 831/836/841/846. Инструкции по эксплуатации разделения S и P Flex. Описание системы разделения S Flex. S flex разделение Аварийные сигналы и обнаружение неисправностей. Список параметров системы разделения S-типа. Система разделения S-типа Безопасность.
401285	СУ 846	Система сепарации ALFA LAVAL SU846: Каталог запасных частей для сепаратора S 846, Руководство по эксплуатации сепаратора S846, Каталог запчастей для вспомогательного оборудования SU 846. Бонусы: Справочник по системе установки блока разделения 831/836/841/846. Инструкции по эксплуатации разделения S и P Flex. Описание системы разделения S Flex. S flex разделение Аварийные сигналы и обнаружение неисправностей. Список параметров системы разделения S-типа. Система разделения S-типа Безопасность.
401286	СУ 855	ALFA LAVAL Separation System SU855: Сепаратор SU 855 (Сепаратор и вспомогательное оборудование) Каталог запасных частей. Бонусы: Инструкции по эксплуатации разделения S и P Flex. Описание системы разделения S Flex. S flex разделение Аварийные сигналы и обнаружение неисправностей. Список параметров системы разделения S-типа. Система разделения S-типа Безопасность.
401287	СУ 865	Полный комплект руководств по разделительной системе ALFA LAVAL SU865: инструкция по эксплуатации, руководство по обслуживанию, каталог запасных частей, описание системы, список параметров, сигналы тревоги и поиск неисправностей, справочник по системе / инструкции по установке.
401290	ФКМ 1000, ФКМ 2000	Модуль подготовки топлива ALFA LAVAL FCM 1000, FCM 2000 – Описание, работа, установка, руководство по обслуживанию и список запасных частей.

Руководства и каталоги запчастей для сепараторов Видео-презентация.

Смотреть на YouTube

СЕПАРАТОРЫ ALFA LAVAL
СЕПАРАТОРЫ WESTFALIA
СЕПАРАТОРЫ MITSUBISHI
ABB ТУРБОКОМПЕНСАТОРЫ
ТУРБОКОМПЕНСАТОРЫ ДРУГОЕ
ВОЗДУШНЫЕ КОМПРЕССОРЫ

МОРСКАЯ АВТОМАТИКА
КОТЛЫ И ГОРЕЛКИ
ГРУЗОВЫЕ КРАНЫ
ПАЛУБНОЕ ОБОРУДОВАНИЕ
ЭЛЕКТРООБОРУДОВАНИЕ
АВТОМАТИЧЕСКИЕ ФИЛЬТРЫ

ГЕНЕРАТОРЫ ПРЕСНОЙ ВОДЫ
ТЕПЛООБМЕННИКИ
УСТАНОВКИ ДЛЯ СЖИГАНИЯ ОТХОДОВ
СЕПАРАТОРЫ НЕФТЯНОЙ ВОДЫ
МОРСКИЕ НАСОСЫ

ХОЛОДИЛЬНЫЕ КОМПРЕССОРЫ
МОРСКИЕ РУЛЕВЫЕ ПРИВОДЫ
ДЕЙДВУШНЫЕ УПЛОТНЕНИЯ
МОРСКИЕ КЛАПАНЫ
ДРУГОЕ МОРСКОЕ ВСПОМОГАТЕЛЬНОЕ

Все упомянутые имена являются зарегистрированными торговцами зарегистрированных компаний и упоминаются только для справки.

Brovertek ® 2004-2022

591 посетителей сегодня, 8920959 всего

Сервис сепараторов – обрабатывающая промышленность

Сервис сепараторов – обрабатывающая промышленность | Альфа Лаваль

• Техническая документация
• Поиск и устранение неисправностей
• Обучение
• Запасные части
• Сервисное предложение
• Сервисные видеоролики
• Информационный проспект
• Связаться с нами

Центробежный сепаратор Альфа Лаваль будет работать десятилетиями, если за ним правильно ухаживать. Но вы должны ознакомиться с руководством и убедиться, что используете оригинальные запасные части и правильные инструменты. Мы предоставляем специальные сервисные комплекты с оригинальными запчастями и полный пакет подробных инструкций по обслуживанию. У нас даже есть сервисные видеоролики о том, как правильно обслуживать сепаратор.

.

Техническая документация

Ищете руководства и другую техническую документацию? Местное представительство Альфа Лаваль может помочь вам определить правильную документацию для вашей модели сепаратора, чтобы убедиться, что вы получаете правильные материалы для своей установки.

Связаться с нами

.

Устранение неполадок

Если что-то пойдет не так с вашим сепаратором, вам нужно быстро разобраться в этом. Эксперты Альфа Лаваль обладают знаниями и опытом для решения серьезных проблем до того, как они приведут к длительным простоям и затратам на техническое обслуживание.

Alfie 500 – Устранение неполадок – если он не запускается должным образом

В этом видео объясняется, что делать, если ваш Alfie 500 не запускается должным образом или начинает работать, но вскоре останавливается.

Alfie 500 – Устранение неполадок – Все уходит в масляный бак

В этом видео показано, как отремонтировать ваш Alfie 500, когда через обычный выпускной патрубок нет или мало потока и вся жидкость сливается через маслосборный бачок.

.

Обучение

Нам нравится думать, что, приобретая сепаратор Альфа Лаваль, вы покупаете душевное спокойствие. Но ваша команда должна быть соответствующим образом обучена, чтобы процесс продолжался. Чем эффективнее они работают с нашими центрифугами, тем выше надежность и ниже стоимость владения.

> Узнайте больше об обучении

.

Запасные части

Наши центробежные сепараторы довольно просты в обслуживании. Если вам нужна бесперебойная работа, все, что вам обычно нужно сделать, это заказать сервисный комплект сепаратора и установить его. В нашем руководстве по продуктам вы найдете подходящий комплект для обслуживания. Запросите цитату ниже.

Узнать больше и запросить запасные части

.

Наше предложение

Наши сепараторы будут работать долгие годы, если вы за ними будете ухаживать. Все, что вам нужно сделать, это ознакомиться с руководством и убедиться, что вы используете оригинальные запасные части и правильные инструменты. Мы предлагаем полный пакет подробных инструкций по обслуживанию и специальные сервисные комплекты с оригинальными запчастями.

• Максимальное время безотказной работы
• Долгий срок службы
• Готовые к использованию комплекты упрощают профилактическое обслуживание и экономят время
• Сокращение времени обработки заказа
• Быстрая доставка из глобальной дистрибьюторской сети

Пакет профилактического обслуживания

Пакет профилактического обслуживания Альфа Лаваль включает в себя промежуточное обслуживание (IS) или основное обслуживание (MS), упакованные в коробку с необходимыми деталями. Интервал обслуживания зависит от часов работы или фиксированного периода времени.

Рекомендуем:

• Всегда следуйте инструкциям по обслуживанию, приведенным в руководстве по эксплуатации сепаратора
.
• Выполняйте промежуточное обслуживание каждые 3–6 месяцев (2–4 000 часов)*
• Выполняйте капитальный ремонт каждые 12–18 месяцев (8–12 000 часов) в зависимости от типа машины и условий процесса*

Сервисные соглашения

Сервисные соглашения Альфа Лаваль — это индивидуальные решения, которые объединяют любые наши услуги для удовлетворения ваших конкретных потребностей в течение жизненного цикла. Соглашения помогают максимизировать производительность и снизить эксплуатационные расходы, а также дают вам душевное спокойствие. Они также дают вам полный контроль над вашим бюджетом на техническое обслуживание.

Подробнее о сервисных соглашениях Альфа Лаваль

Простота установки, эксплуатации и обслуживания

.

Alfie 500 – распаковка

В этом видео показано, как будет доставлен заказанный вами Alfie. Все упаковки вскрыты, содержимое показано и объяснено.





Alfie 500 – как эксплуатировать

В этом видео объясняется, как эксплуатировать Alfie 500. Вы увидите, как настроить его и начать очистку промышленных жидкостей.



Alfie 500 – как работать (байпас)

В этом видео объясняется, как работать с Alfie 500. Вы увидите, как настроить его и начать уборку в режиме байпаса.



Alfie 500 – как эксплуатировать (бак)

В этом видео объясняется, как эксплуатировать Alfie 500. Вы увидите, как настроить его и начать очистку в режиме «бак-бак».



Alfie 500 — очистка чаши

В этом видео показано, как очистить Alfie 500, чтобы удалить накопившиеся твердые частицы загрязнения из чаши.



Emmie 2 – очистка чаши

В этом видео показано, как чистить Emmie 2, чтобы удалить накопившиеся твердые частицы загрязнения из чаши.



Alfie 500 — сменное уплотнение насоса

В этом видеоролике показано, как заменить механическое уплотнение на питающем насосе, чтобы предотвратить утечку и снижение производительности.



Alfie 500 — замена уплотнительных колец

В этом видеоролике показано, как заменять уплотнительные кольца, что следует делать не реже одного раза в год во время промежуточного обслуживания.



Эмми 2 — Замена уплотнительных колец

В этом видео показано, как заменять уплотнительные кольца, что следует делать не реже одного раза в год во время промежуточного обслуживания.



Alfie 500 – замена демпферов

В этом видео показано, как заменять виброгасители, если они вибрируют во время работы или хотя бы раз в год.



.

Ищете рекламные проспекты?

В списке документов справа вы можете просмотреть и просмотреть все брошюры по нашей линейке сепараторов или воспользоваться функцией поиска для поиска более конкретной информации о продукте.

Все Брошюры о продукции Буклеты о продукции

Альфа Лаваль AlfaPure S2.pdf Буклет Альфа Лаваль AlfaPure S2 EFU00129EN

2018-06-18 844 КБ

Альфа Лаваль AlfaPure S3.pdf Буклет Альфа Лаваль AlfaPure S3 EFU00185EN

2018-06-18 468 КБ

AlfaPure_S7 Модуль Альфа Лаваль AlfaPure S7 предназначен для очистки рабочих жидкостей в металлообрабатывающей промышленности, например автомобилестроении, и легкой промышленности.

2018-06-18 648 КБ

Alfie 200_буклет о продукте.pdf

2018-06-18 62 КБ

Alfie500 для очистки охлаждающей жидкости.pdf

2018-06-18 1130 КБ

Emmie2 Сепараторная система для экономичной очистки масла EFU00047EN. pdf Сепараторная система Emmie2 для экономичной очистки масла

2018-06-18 774 КБ

OCM для минеральных масел PCHS00030EN.pdf

2018-06-18 215 КБ

0 штук найдено.

.

Где бы вы ни находились, эксперт всегда рядом.

Если вам нужна помощь или поддержка, просто свяжитесь с нами через ближайшее контактное лицо Альфа Лаваль или заполните форму справа.



Как мы можем вам помочь?

Имя*

Компания*

Страна*

Эл. адрес*

Я даю согласие на хранение и обработку представленной мной информации в соответствии с политикой конфиденциальности Альфа Лаваль, чтобы Альфа Лаваль могла ответить на мой запрос.

Эта информация хранится и обрабатывается в соответствии с нашей политикой конфиденциальности.

.

Ассортимент систем сепараторов S и P Flex

• Документы
• Связанные услуги
• Смежные отрасли

Ассортимент сепараторных систем S и P Flex для жидкого топлива и смазочного масла сочетает в себе уникальные сильные стороны сепараторов S и P Альфа Лаваль с модульной концепцией, обеспечивающей по-настоящему гибкую поставку.

Серия S и P Flex сочетает в себе необходимую защиту с высокой гибкостью, позволяя проектировать и конструировать сепараторную систему Альфа Лаваль по своему усмотрению. Сочетая в себе повышенную эффективность недавно обновленного сепаратора S и доступную простоту сепаратора P, он позволяет вам выбрать систему сепарации, которая наилучшим образом соответствует вашим потребностям в производительности и доступному пространству.

• Сепаратор S
• Сепаратор P
• Износостойкая механическая платформа
• Гибкая подача

Сепаратор S

Сепаратор S — самый продаваемый и самый эффективный в мире сепаратор для топлива и смазочного масла. Используя уникальную технологию Альфа Лаваль Alcap, оно автоматически адаптируется к характеру вашего масла, обеспечивая вам надежную защиту и максимальную экономию топлива.

Современный сепаратор S содержит усовершенствования, которые еще больше повышают его эффективность. Интеллектуальные модификации пакета дисков, в том числе увеличение площади сепарации, позволяют увеличить поток до 20 % при сохранении производительности сепарации. Это позволяет перерабатывать такое же количество масла с помощью сепаратора меньшего размера.

Дополнительные функции, в том числе более прочная система привода, повышают надежность сепаратора S и еще больше снижают стоимость жизненного цикла.

Сепаратор P

Сепаратор P имеет много общего с сепаратором S, но он предназначен для четко определенных масел с меньшими, но жизненно важными технологическими проблемами. Вместо более усовершенствованной технологии Alcap в чаше сепаратора установлен гравитационный диск или диск-осветлитель, устанавливаемый вручную.

В результате получается сепаратор с такой же высокой производительностью, но более подходящий для смазочных и судовых дизельных масел, так как он не компенсирует автоматически колебания плотности.

Износостойкая механическая платформа

Сепараторы S и P созданы на основе износостойкой механической платформы с функциями CentriShoot и CentriLock.

Система разгрузки CentriShoot, которая значительно уменьшает объемы шлама, имеет фиксированную разгрузочную заслонку, которая плавно изгибается по краям, открывая выпускные отверстия.

В системе блокировки чаши CentriLock используется легкое стопорное кольцо без резьбы, которое защелкивается и снимается с помощью шестигранного ключа.

Обе эти функции предотвращают износ металла по металлу. В результате они сводят к минимуму риск замены чаши и значительно снижают стоимость жизненного цикла.

Гибкая поставка

Концепция ассортимента Flex обеспечивает гибкие варианты поставки сепараторов S и P:

• Система Flex
  Сепаратор со вспомогательными элементами в качестве блочных компонентов позволяет полностью использовать пространство в машинном отделении . Этот вариант допускает локальную модульность или самостоятельную сборку.
• Модули Flex
  Модули, указанные заказчиком, могут быть созданы с использованием различных салазок и машинных блоков. Модульные компоненты могут поставляться отдельно и собираться на месте, что упрощает модернизацию даже более крупных систем. Также возможны смешанные модули для одновременной обработки различных минеральных масел.

Все поставки включают модульный и простой в использовании контроллер EPC, который базируется на стандартной поставке и подключается через Ethernet или шину к бортовым системам автоматизации.

Скачать

Информационный документ Альфа Лаваль по оптимизации расхода.pdf 20 февраля 2017 г. 331 КБ

EPC 60 Retrofit PD листовка.pdf 2016-10-25 204 КБ

Услуга Альфа Лаваль по обмену – MDD00484EN.pdf 25.10.2016 170 КБ

Услуга по обмену

• Экономящая время услуга вертикального приводного устройства (VDD)
• VDD заменен на восстановленный блок
• Обеспечивает низкие эксплуатационные расходы и полное спокойствие
• Выполняется на борту во время капитального ремонта
• Часть соглашения об исполнении



Сепаратор S

Сепаратор S Альфа Лаваль является основным компонентом ряда высокоэффективных систем разделения мазута. Основанный на проверенной технологии обработки масла Alcap, сепаратор Альфа Лаваль S сочетает в себе обработку мазута и смазочного масла в одном сепараторе благодаря программному обеспечению, позволяющему задавать соответствующие параметры в контроллере процесса.

Ассортимент хлопьев S и P – Как это работает

Неочищенное масло, нагретое до нужной температуры, непрерывно подается в сепаратор для очистки от примесей. После центробежной сепарации очищенное масло непрерывно откачивается, а отделенный шлам и вода скапливаются на периферии барабана.

Система работает по принципу Alcap. Датчик воды на выходе чистого масла измеряет емкостное сопротивление и сигнализирует об изменениях на блок управления EPC60. В зависимости от содержания воды EPC60 либо открывает сливной клапан, либо вытесняет воду через выпускные отверстия чаши во время сброса осадка.

Общие потери шлама, масла и воды в процессе разгрузки значительно меньше, чем у других моделей сепараторов, благодаря конструкции барабана, размеру, более длительным интервалам разгрузки и точному управлению. В процессе разгрузки CentriShoot также используется запатентованная фиксированная гибкая разгрузочная заслонка, которая полностью устраняет износ металла по металлу.

Конструкция сепаратора предусматривает отвод шлама, который поглощается корпусом и позволяет сбрасывать объем ила в отстойник.

Сепаратор приводится в движение электродвигателем через фрикционную муфту и ремень. Чаша сепаратора закреплена в верхней части шпинделя, который опирается на подшипники и специальные композитные пружины. Запатентованная напорная трубка адаптируется для удаления воды из чаши, а напорный диск откачивает очищенное масло. В чаше не требуется никаких регулировок, и не устанавливаются гравитационные диски.

Система управления EPC60 управляет работой системы разделения и позволяет контролировать функции управления и сигнализации. Четкие текстовые сообщения, доступные на нескольких языках, отображают параметры процесса и аварийные сигналы на ЖК-дисплее.

Сепаратор P

Серия P flex – принцип работы

Сепаратор P Альфа Лаваль представляет собой новую разработку проверенной технологии. Он специально разработан для четко определенных масел с меньшими, но жизненно важными технологическими проблемами. Настраиваемые вручную гравитационные диски заменили более совершенную технологию Alcap в чаше сепаратора. В результате получается сепаратор с такой же высокой производительностью, но без автоматической компенсации колебаний процесса.

Чаша сепаратора может использоваться как очиститель или как осветлитель. Очиститель отделяет шлам и воду от масла. Вода непрерывно выливается из чаши. Шлам, накопленный в шламовом пространстве как в очистителе, так и в отстойнике, периодически выгружается.

В отстойнике выход воды заблокирован, т. е. возможности обработки воды ограничены. Вода накапливается как ил. В режиме очистки блок EPC60 автоматически регулирует подачу воды в сепаратор для гидрозатвора и вытеснения масла перед сбросом шлама.

Сепаратор приводится в движение электродвигателем через фрикционную муфту и ремень. Чаша сепаратора закреплена в верхней части шпинделя, который опирается на подшипники и пружины. Осадок сбрасывается в небольшой промежуточный отстойник. Это означает, что можно отказаться от обычного резервуара для шлама под сепаратором. Комплект для удаления ила автоматически перекачивает шлам в основной резервуар для шлама.

Во время нормальной работы отслеживаются важные параметры процесса. Блок EPC60 обеспечивает функции сигнализации при низком давлении масла, высоком уровне промежуточного бака и сбое питания. Также предусмотрены функции сигнализации для ошибок, связанных с блоком EPC60.

Специальные текстовые сообщения отображают параметры процесса и аварийные сигналы на ЖК-дисплее. EPC60 и пусковой блок образуют шкаф управления, тип которого одобрен многими классификационными обществами. Кроме того, доступны функции для вибрационной сигнализации, если установлен дополнительный вибрационный переключатель.

При работе в режиме очистителя необходимо установить гравитационный диск для получения правильного положения интерфейса в стакане сепаратора, т.е. границы между масляным и гидрозатвором.
