Для чего нужен сепаратор воздуха? Устройство и принцип работы
Владельцы частных домов и других объектов нередко сталкиваются с нестабильной работой системы отопления. Одна из распространённых причин этого явления — завоздушивание системы. Есть разные способы решения проблемы, и один из самых эффективных — использование сепаратора воздуха для отопления.
Причины попадания воздуха в систему
Есть несколько путей, по которым воздух из атмосферы проникает в контур системы отопления:
- его очень медленно, но всё-таки пропускают пластиковые трубы;
- он попадает в систему там, где жидкость контактирует с атмосферой. Такой контакт происходит, в частности, в отопительном котле;
- наконец, воздух проникает в систему через узлы, в которых нарушается герметичность контура — муфты, уплотнители, соединители и другие.
При сливе воды из системы отопления и её заполнении, а также на этапе подпитки воздух также может проникать в контур.
Возможные проблемы
Воздух кажется безобидным только на первый взгляд и только неспециалистам. Попав в систему отопления, он создаёт серьёзные проблемы:
- начинаются кавитационные процессы — воздушные пузырьки схлопываются. Это явление сопровождается гидроударами, которые, в свою очередь, постепенно разрушают систему;
- воздух запускает процессы коррозии, и на внутренних металлических поверхностях появляется ржавчина;
- мелкие воздушные пузырьки сливаются в крупные, а они, в свою очередь, создают пробки, нарушающие функционирование системы.
Устройство сепаратора

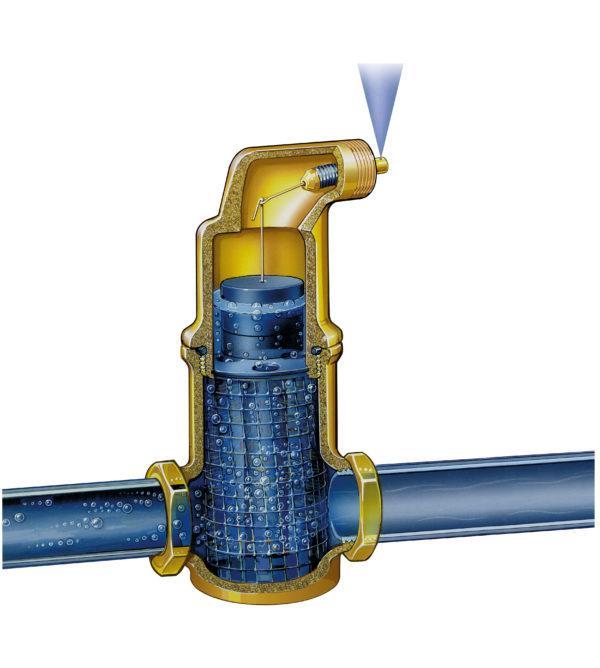

Одна из наиболее эффективных моделей, представленных на рынке — голландский сепаратор SpiroVent — сконструирована с использованием запатентованной трубки Spiro. Основа последней — стержень в форме трубки. На нём жёстко закреплено сетчатое оребрение, конструкция которого была тщательно просчитана разработчиками.
Как работает сепаратор воздуха для отопления

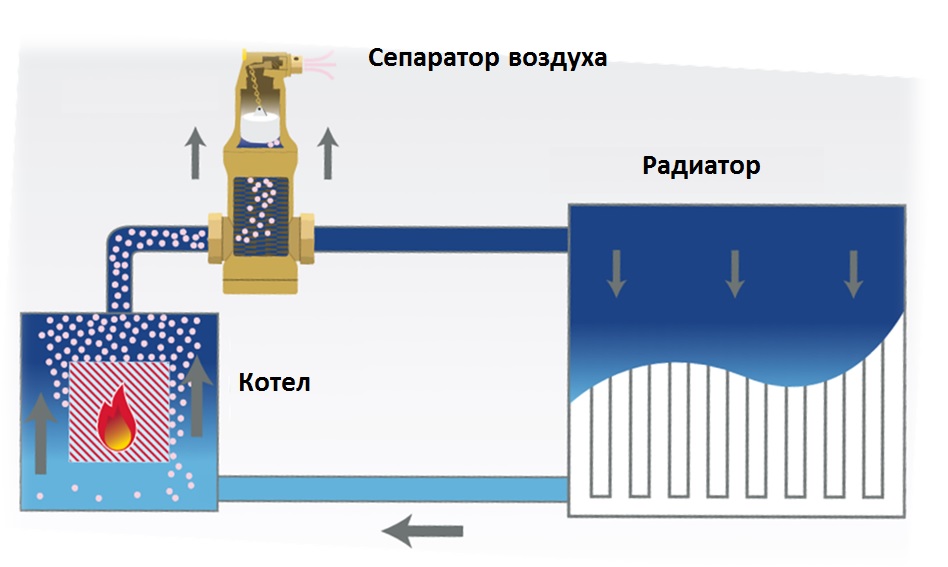

Вода из контура поступает в прибор. Она омывает трубку с сетчатым оребрением, её скорость уменьшается. Замедляются и пузырьки воздуха, содержащиеся в теплоносителе. Они поднимаются вверх, попадают в воздушную камеру и выводятся в атмосферу через специальное приспособление — воздухоотводчик. Система освобождается от воздуха и надёжно служит долгие годы, не требуя ремонта.
Установка сепаратора

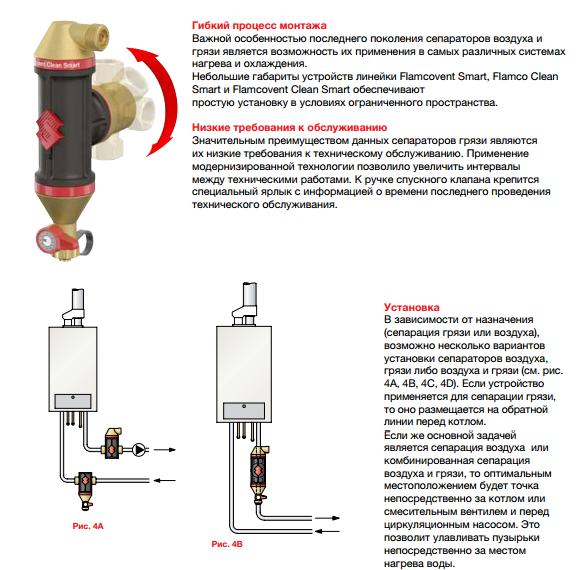

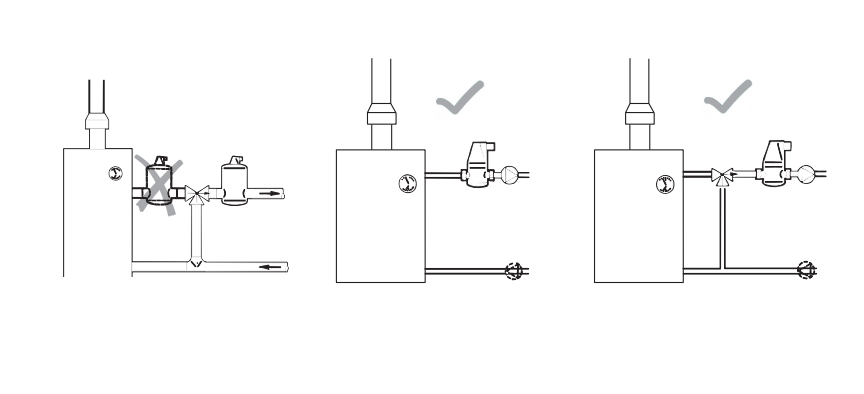

Важное преимущество устройства, о котором идёт речь — лёгкость его монтажа. Прибор устанавливается в самой горячей точке системы — как правило, на выходе из котла, поскольку именно здесь образуются микропузырьки воздуха.SpiroVent можно использовать в системах с температурой воды до 110ºС и давлением до 10 бар. Эти условия соблюдаются в большинстве систем, поэтому предлагаемую модель можно считать универсальной.
Комбинированное решение
Наряду с описанными воздухоотводчиками в системе отопления производители предлагают и более сложные решения — например, сепаратор воздуха и шлама SpiroCross. Это устройство, иначе называемое гидрострелкой, решает сразу несколько задач — не только отводит воздух, но и балансирует потоки и удаляет загрязнения из системы. Удаление скоплений воздуха и шлама в системе отопления с помощью гидрострелки SpiroCross значительно упрощается!
Возврат к списку
Воздушные сепараторы для домашнего отопления, удаление воздуха и шлама
Сепаратор поможет освободится системе отопления от воздуха, а также от шлама, сделает ее работу более стабильной. Пузырьки воздуха в теплоносителе мешают работе насоса, создают шум, могут образовывать воздушные пробки и полностью нарушить работу отопления. Мельчайшие частицы шлама, менее 0,5 мм, которые не улавливаются фильтром-грязевиком, также пользы не прибавляют. Удалить одно и второе поможет сепаратор.
Как поступает воздух в отопление, откуда берется
Воздух всегда присутствует в теплоносителе в растворенном состоянии. Мало того, кислород постоянно проникает в теплоноситель сквозь стенки труб и другого оборудования. Если через металл ему пройти трудно, то через пластики, без специального покрытия кислородного барьера, — легко. Даже обезводушенная система может хорошо подпитываться именно кислородом, который создает коррозийные процессы всего и вся, а не только газовые пробки.
Есть и второстепенные причины появления большого количества воздуха внутри системы отопления.
- Подпорченный расширительный бак с успехом может снабжать теплоноситель воздухом.
- При заполнении, подпитках системы теплоносителем насос или снабжающая система могут привнести часть воздуха вместо жидкости.
- При первоначальной заливке систем, в силу ее конструктивных особенностей, образовываются значительные воздушные мешки, которые постепенно разносятся по системе.
Каким образом удаляется воздух из системы отопления
Растворенный воздух собирается в пузырьки, в основном при нагреве в котле. В самых верхних частях системы отопления пузырьки собираются вместе, образуя воздушные пробки. Поэтому характерные высшие точки трубопровода, а также свободные от подключений верхние торцы радиаторов, снабжаются ручными воздухоотводчиками – кранами Маевского. Они периодически открываются вручную и скопившийся воздух удаляется из системы.
Кроме того, на выходе из котла, в верхней точке устанавливается автоматический воздухоотводчик, в котором постоянно отлавливается лишний воздух в крупных пузырьках. Автоматизированные котлы постоянно-действующим воздухоотводчиком снабжает производитель. Твердотопливные обычно снабжаются группой безопасности с таким прибором устанавливаемой на выходе из котла (подача), без каких либо разъединяющих устройств между ней и подачей.
Деаэратор и дешламатор в обвязке автоматизированного котла
Что делает сепаратор
Вывод пузырьков воздуха через автоматический воздухоотводчик будет эффективней, если его установить в специальное устройство – сеппаратор.
Даже вертикально- установленная трубка большого диаметра наподобие гидрострелки, буферной емкости, в которой поток замедляется и движется на подаче сверху вниз хорошо умеет отлавливать пузырьки, которые скопятся вверху, вытеснив теплоноситель.
Но современные фирменные сепараторы работают несколько по иному принципу. В них специально создаются множественные мини-завихрения в потоке жидкости, где мелкие пузырьки могут сформироваться а затем объединиться в крупный, который поднимается к воздухоотоводчику. Для этого в обычных сепараторах на пути движения теплоносителя устанавливаются множественные барьеры особой форы –решетки, сетки, на которых «налипают» пузырьки…
Конструкции сепараторов
Различные производители сепараторов для отопления предлагают свои ноу-хау, для лучшего формирования и удаления пузырьков воздуха. На сегодняшний день, можно привести такие примеры конструкций.
- На основе PALL-колец, которые в больших количествах (от 100 шт.) наполняют корпус прибора. Но поток должен быть медленным ламинарным со скоростью до 1,5 м/с. Такие приборы предлагает голландский производитель Flamcovent. Пузырьки прилипают к поверхности и затем постепенно скапливаются вверху прибора.
- Подобный принцип удаления воздуха в сепараторе, но с использованием особой сетки внутри корпуса предлагает производитель из Германии Reflex Exair. Особенность конструкции – отдельный воздушный отсек, что предотвращает подтекание и нестабильность работы поплавковой-игольчатой системы воздухоотводчика.
- Производитель SpiroVent предлагает свою сетку для отделения воздуха с изменением направления потока, — создана вертикальная пробежка теплоносителя.
Деаэраторы и дешламаторы в отоплении
Чаще проектами предусматривается удаление шлама и воздуха из отопления отдельно установленными устройствами. Пример, как устанавливаются деаэраторы и дешламаторы в системе можно посмотреть на фото.
При этом удаление шлама производится в месте его максимальной концентрации – на обратке перед котлом (перед циркуляционным насосом) — работа в тандеме с фильтром грубой очистки. Деаэратор (сепаратор воздуха для отопления) всегда находится на своем месте – на подаче, ближе к выходу котла, после байпаса если такой имеется.
Какой сепаратор выбрать
Часто мнение пользователей по поводу комплектования системы отопления частного дома сводится к тому, что цена/полезность на сегодняшний день не в пользу выбора фирменных сепараторов – эффективных деаэраторов. Ведь и без этих устройств, нормально-созданная система отопления остается в принципе работоспособной…., по мнению жильцов.
Поэтому нередко сложные устройства, при необходимости дополнительного обезвоздушивания системы, заменяют копеечными баком-трубкой, с замедлением и вертикализациецй потока, снабженной сверху в заужении стандартным автоматическим воздухоотводчиком….
Что такое воздухоотделитель?
Воздухоотделители эффективно и быстро удаляют вовлеченный воздух из системы трубопроводов в системах отопления и охлаждения с замкнутым контуром. Воздушные сепараторы являются многоходовыми устройствами и со временем будут «очищать» воздух и снижать содержание растворенного воздуха до уровня менее 0,5% от объема системы. Удаление воздуха уменьшает коррозию, которая разрушает движущиеся части, такие как уплотнения клапанов и насосов. Удаление воздуха из системы также снизит шум и улучшит теплопередачу. Использование воздухоотделителя поможет поддерживать оптимальную производительность системы.
Где должен располагаться воздухоотделитель?
Воздушные сепараторы в гидравлической системе должны располагаться там, где температура воды высокая, а давление низкое. Растворимость растворенных газов в воде при этих условиях самая низкая. Идеальное место в системе отопления для сепаратора воздуха – на выходе из источника тепла. В системах с охлажденной водой поместите сепаратор на возврате к чиллеру.
В установках с настенным котлом монтируйте воздухоотделитель в вертикальной трубе подачи горячей воды.
Типы воздухоотделителей
Тангенциальные/центробежные воздухоотделители
Тангенциальные или центробежные воздухоотделители создают низкоскоростной вихрь в центре резервуара, где вовлеченный воздух может выйти из раствора и всплыть наверх резервуара , где его можно легко удалить через воздухоотводчик или подключение к расширительному бачку.
Линейные воздухоотделители
Линейные воздухоотделители имеют конструкцию с внутренней перегородкой и хорошо работают в системах с постоянным и переменным потоком. Когда жидкость поступает в воздушный сепаратор, скорость уменьшается, создавая зону низкого давления. В результате крошечные пузырьки высвобождаются из жидкости, а затем собираются в коалесцирующей среде. Когда пузырьки сливаются, они поднимаются к верхней части воздухоотделителя, где выбрасываются в атмосферу через вентиляционное отверстие.
Воздухоочистители/совки
Воздухоочистители (или совки) замедляют скорость воды для отделения воздуха от раствора с помощью внутренней перегородки. Когда воздух и вода попадают в воздухозаборник, их скорость уменьшается, позволяя пузырькам воздуха подхватываться перегородкой и направляться к верхней части камеры. Воздух, который достигает верхней части воздухозаборника, либо сразу выпускается через вентиляционное отверстие, либо поступает в обычный расширительный бак из простой стали.
Воздушные сепараторы по производителям
Bell & Gossett
Линия воздухоотделителей Bell & Gossett предназначена для того, чтобы сделать вашу систему более энергоэффективной, бесперебойной и долговечной.
Воздухоотделитель Rolairtrol
Rolairtrol представляет собой воздухоотделитель центробежного типа для использования в любой системе отопления, вентиляции и кондиционирования воздуха. Отношение диаметра корпуса к диаметру сопла 3:1 замедляет скорость жидкости, помогая вовлеченному воздуху выходить из раствора.
Его тангенциальные впускной и выпускной патрубки вызывают центробежный поток жидкости, создавая вихрь низкого давления и удаляя воздух через вентиляционное отверстие или расширительный бак. Воздушные сепараторы Rolairtrol доступны в размерах от 2 до 36 дюймов.
Линейный воздухоотделитель (IAS)
Линейные воздухоотделители предназначены для эффективного отделения воздуха от циркулирующей воды в гидравлических системах отопления и охлаждения и обеспечения бесшумной работы. Доступны размеры 1–3 дюйма.
Усовершенствованный воздушный сепаратор (EAS)
В усовершенствованных воздушных сепараторах жидкость поступает в систему через впускное отверстие (прямое или угловое), а диффузор равномерно распределяет поток по нержавеющей стали, проволоке. щеточная среда. Пузырьки воздуха, даже микропузырьки воздуха, прилипают к нитям щетки. Захваченный воздух поднимается над диффузором через перегородку, где воздух затем выпускается через отверстие в верхней части.
Затем очищенная вода возвращается в систему.
Сепаратор воздуха (EASB-JR)
Сепаратор воздуха EASB-JR представляет собой сепаратор воздуха с микропузырьками, который повышает эффективность домашних и коммерческих водяных систем отопления, работает тише и служит дольше.
Shop Bell & Gossett Сепараторы воздуха
Taco
Воздушные сепараторы серии 4900 Bronze
Воздушные сепараторы Taco серии 4900 Bronze предназначены для удаления воздуха из замкнутых систем отопления и отопления с максимальной температурой 2 a 40 °F и максимальное давление 150 psi.
Коммерческие воздухоотделители серии 4900
Коммерческие воздухоотделители Taco серии 4900 удаляют воздух и грязь из системы, чтобы предотвратить такие проблемы, как снижение теплопередачи, снижение эффективности, коррозия труб, повреждение насоса, шум и отходы и стоимость повышенного потребления энергии.
Встраиваемый воздухоотделитель серии AC/ACF
Встраиваемый воздухоотделитель серии AC/ACF прекрасно работает в системах с постоянным и переменным потоком благодаря конструкции внутренней перегородки.
Воздушные совки
Уникальный дизайн и внутренние перегородки воздушных совков Taco замедляют скорость воды, чтобы отделить воздух от раствора. Благодаря такой конструкции воздухозаборники Taco эффективно удаляют воздух, обеспечивая бесшумные, безвоздушные водяные системы отопления, охлаждения или комбинированные системы. Они также предлагают экономичный способ интегрирования удаления воздуха путем подключения обычного стального или мембранного расширительного бака.
Купить воздушные сепараторы Taco
Узнать больше о Taco Air Elimination
Webstone
Воздушные сепараторы Webstone содержат уникальную коалесцирующую среду из нержавеющей стали, которая удаляет микропузырьки и застоявшийся воздух из гидравлической системы, тем самым устраняя шумные трубы, мешающие обитателям здания.
Это также повышает эффективность системы, предотвращает плохо контролируемую температуру в помещении и устраняет чрезмерный износ компонентов системы.
Купить воздушные сепараторы Webstone
