Сепаратор для удаления воздуха из системы отопления: Для чего нужен сепаратор воздуха? Устройство и принцип работы

Воздушные сепараторы для домашнего отопления, удаление воздуха и шлама

Сепаратор поможет освободится системе отопления от воздуха, а также от шлама, сделает ее работу более стабильной. Пузырьки воздуха в теплоносителе мешают работе насоса, создают шум, могут образовывать воздушные пробки и полностью нарушить работу отопления. Мельчайшие частицы шлама, менее 0,5 мм, которые не улавливаются фильтром-грязевиком, также пользы не прибавляют. Удалить одно и второе поможет сепаратор.



Как поступает воздух в отопление, откуда берется

Воздух всегда присутствует в теплоносителе в растворенном состоянии. Мало того, кислород постоянно проникает в теплоноситель сквозь стенки труб и другого оборудования. Если через металл ему пройти трудно, то через пластики, без специального покрытия кислородного барьера, — легко. Даже обезводушенная система может хорошо подпитываться именно кислородом, который создает коррозийные процессы всего и вся, а не только газовые пробки.

Есть и второстепенные причины появления большого количества воздуха внутри системы отопления.

• Подпорченный расширительный бак с успехом может снабжать теплоноситель воздухом.
• При заполнении, подпитках системы теплоносителем  насос или снабжающая система могут привнести часть воздуха вместо жидкости.
• При первоначальной заливке систем, в силу ее конструктивных особенностей, образовываются значительные воздушные мешки, которые постепенно разносятся по системе.

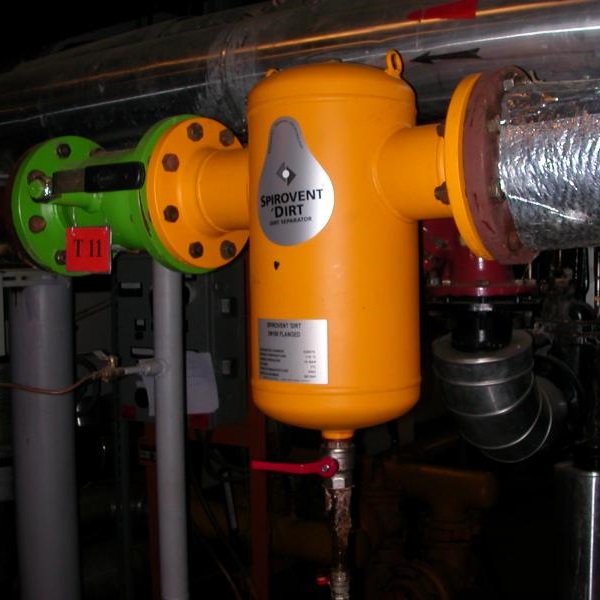

Сепаратор на трубопроводе центрального отопления

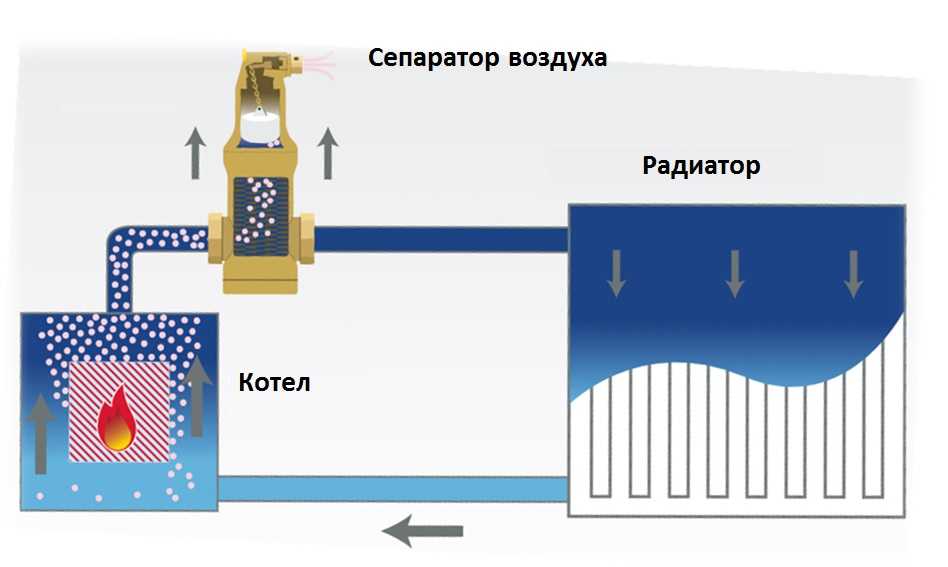

Каким образом удаляется воздух из системы отопления

Растворенный воздух собирается в пузырьки, в основном при нагреве в котле. В самых верхних частях системы отопления пузырьки собираются вместе, образуя воздушные пробки. Поэтому характерные высшие точки трубопровода, а также свободные от подключений верхние торцы радиаторов, снабжаются ручными воздухоотводчиками – кранами Маевского. Они периодически открываются вручную и скопившийся воздух удаляется из системы.

Кроме того, на выходе из котла, в верхней точке устанавливается автоматический воздухоотводчик, в котором постоянно отлавливается лишний воздух в крупных пузырьках. Автоматизированные котлы постоянно-действующим воздухоотводчиком снабжает производитель. Твердотопливные обычно снабжаются группой безопасности с таким прибором устанавливаемой на выходе из котла (подача), без каких либо разъединяющих устройств между ней и подачей.

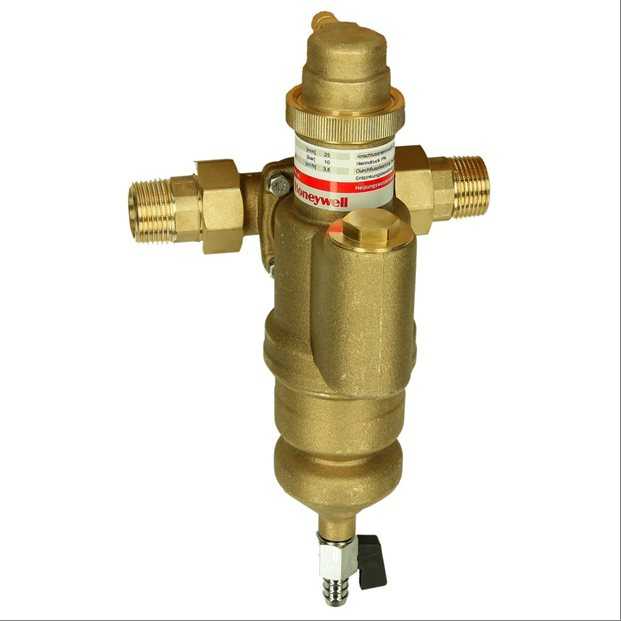

Деаэратор и дешламатор в обвязке автоматизированного котла

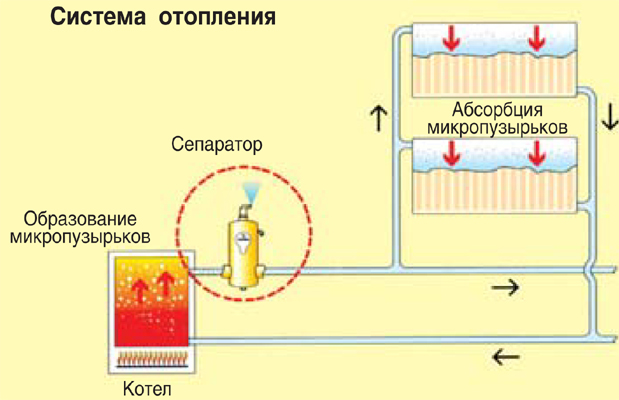

Что делает сепаратор

Вывод пузырьков воздуха через автоматический воздухоотводчик будет эффективней, если его установить в специальное устройство – сеппаратор. Даже вертикально- установленная трубка большого диаметра наподобие гидрострелки, буферной емкости, в которой поток замедляется и движется на подаче сверху вниз хорошо умеет отлавливать пузырьки, которые скопятся вверху, вытеснив теплоноситель.

Но современные фирменные сепараторы работают несколько по иному принципу. В них специально создаются множественные мини-завихрения в потоке жидкости, где мелкие пузырьки могут сформироваться а затем объединиться в крупный, который поднимается к воздухоотоводчику. Для этого в обычных сепараторах на пути движения теплоносителя устанавливаются множественные барьеры особой форы –решетки, сетки, на которых «налипают» пузырьки…



Конструкции сепараторов

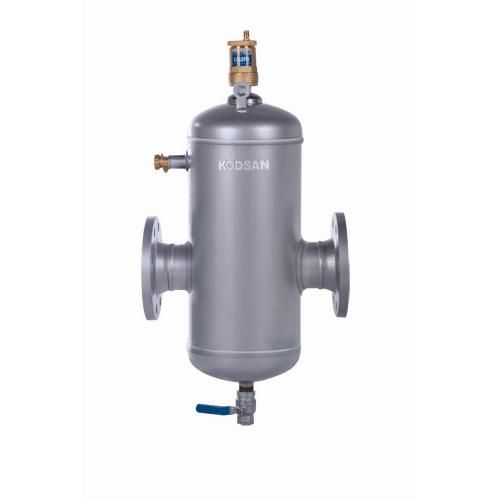

Сепаратор воздуха и шлама  – трубка большого диаметра, установленная вертикально, внизу которой расположен сливной краник для шлама, а вверху  автоматический воздухоотводчик. Одна из простых конструкций сепараторов, с замедлением движения струи и перепадами давлений внутри показана на рисунке.

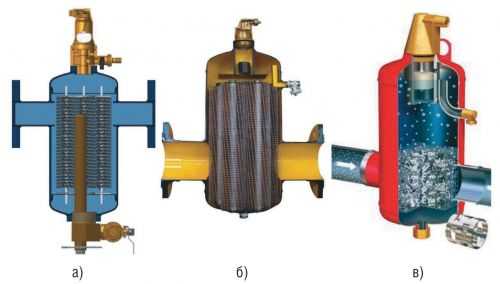

Различные производители сепараторов для отопления предлагают свои ноу-хау, для лучшего формирования и удаления пузырьков воздуха. На сегодняшний день, можно привести такие примеры конструкций.

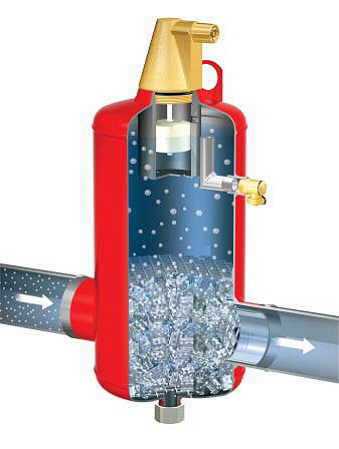

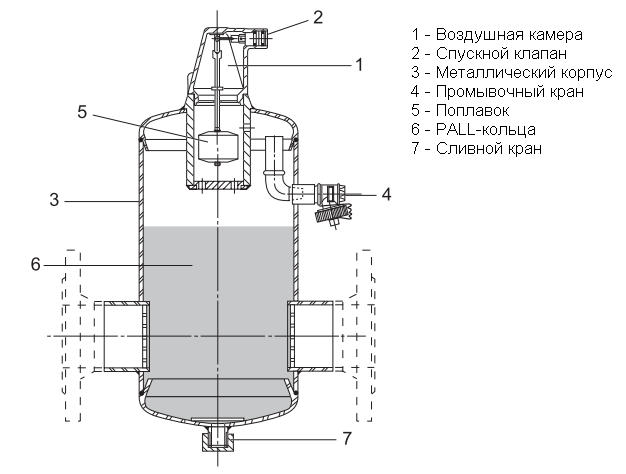

• На основе PALL-колец, которые в больших количествах (от 100 шт.) наполняют корпус прибора. Но поток должен быть медленным ламинарным со скоростью до 1,5 м/с. Такие приборы предлагает голландский производитель Flamcovent. Пузырьки прилипают к поверхности и затем постепенно скапливаются вверху прибора.

• Подобный принцип удаления воздуха в сепараторе, но с использованием особой сетки внутри корпуса предлагает производитель из Германии Reflex Exair. Особенность конструкции – отдельный воздушный отсек, что предотвращает подтекание и нестабильность работы поплавковой-игольчатой системы воздухоотводчика.

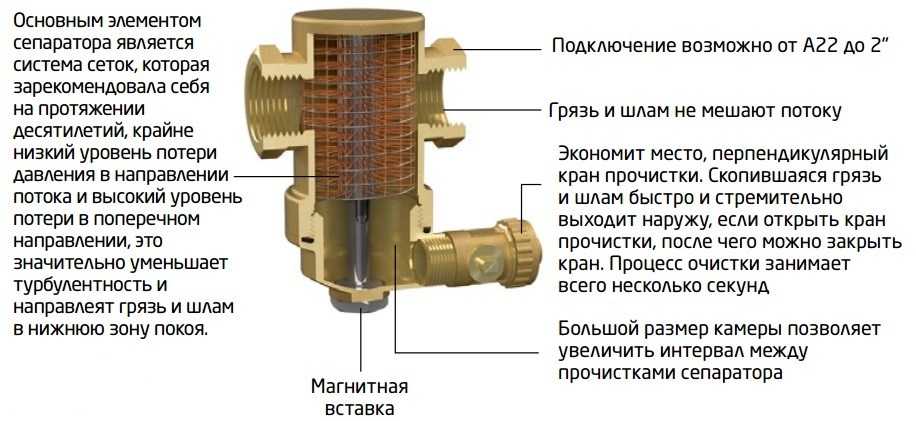

• Производитель SpiroVent предлагает свою сетку для отделения воздуха с изменением направления потока, — создана вертикальная пробежка теплоносителя.



Деаэраторы и дешламаторы в отоплении

Чаще проектами предусматривается удаление шлама и воздуха из отопления отдельно установленными устройствами. Пример, как устанавливаются деаэраторы и дешламаторы в системе можно посмотреть на фото.

При этом удаление шлама производится в месте его максимальной концентрации – на обратке перед котлом (перед циркуляционным насосом) — работа в тандеме с фильтром грубой очистки. Деаэратор (сепаратор воздуха для отопления) всегда находится на своем месте – на подаче, ближе к выходу котла, после байпаса если такой имеется.



Какой сепаратор выбрать

Часто мнение пользователей по поводу комплектования системы отопления частного дома сводится к тому, что цена/полезность на сегодняшний день не в пользу выбора фирменных сепараторов – эффективных деаэраторов. Ведь и без этих устройств, нормально-созданная система отопления остается в принципе работоспособной…., по мнению жильцов.

Поэтому нередко сложные устройства, при необходимости дополнительного обезвоздушивания системы, заменяют копеечными баком-трубкой, с замедлением и вертикализациецй потока, снабженной сверху в заужении стандартным автоматическим воздухоотводчиком….

Как с помощью сепаратора устранить засор и удалить воздух из системы отопления. 🔥 читать на портале Котлоторг

Как удалить воздух из ОТОПЛЕНИЯ. Устранение засора в отоплении.

Самое простое решение.

Статья написана на основе видео обзора с ютуб канала Диалоги Строителя. Один из острых вопросов – почему, даже старая система отопления перестает равномерно нагревать дом! Так происходит зачастую после замены котла или радиатора, бывает даже это встречается после новой собранной системы отопления дома. Последствием этого могут быть воздушные пробки, микроскопические пузырьки или различные загрязнения. Можно конечно утомительно долго промывать систему отопления или выгонять из нее воздух. Но все знают как это сложно! А вот как сделать это быстро и без лишних трудозатрат – Вы узнаете сегодня!

В этой статье мы поднимем один из острых вопросов: почему даже старая проверенная система отопления перестает нагревать дом? Бывает, так случается после замены котла либо радиатора. Но также это встречается и в абсолютно новой, вновь собранной системе отопления дома. Причинами этого могут быть воздушные пробки, микроскопические пузырьки или другие различные загрязнения.

Можно, конечно, промывать систему отопления или выгонять из нее воздух. И многие знают, что сделать это очень и очень сложно. А вот как это сделать без лишних трудозатрат и очень быстро? Об этом и пойдет речь далее.

Устройство, которое устраняет проблему воздушных пробок или загрязнений, называется сепаратор. Здесь будут представлены три основных их вида:

• автоматический воздухоотводчик
• сепаратор микропузырьков
• сепаратор шлама

И мы с вами рассмотрим, как они устроены и для чего они нужны.

Последствия завоздушивания системы отопления.

Каким же образом в систему отопления поступает воздух? Он всегда присутствует в системе, а также в жидкостном теплоносителе, попадая туда извне через стенки труб или встроенное оборудование. Завоздушивание ухудшает работу абсолютно всей системы отопления: мелкие пузырьки прилипают к стенкам радиатора, и он перестает отдавать тепло, циркуляционный насос изнашивается, кислород попадает в клапаны, трубы и фильтры. И это все приводит к разрушению металла, к коррозии, появлению ржавчины, которая смешивается с теплоносителем, скапливается и образует шлам, нарушающий исправность работы системы отопления.

Растворенный воздух собирается в пузырьки, в основном при нагреве теплоносителя в действующем котле, и в самых верхних частях системы отопления они собираются вместе, образуя воздушные пробки. В радиаторах для их удаления устанавливаются краны Маевского, а в верхних частях системы отопления ‒ воздухоотводчики.

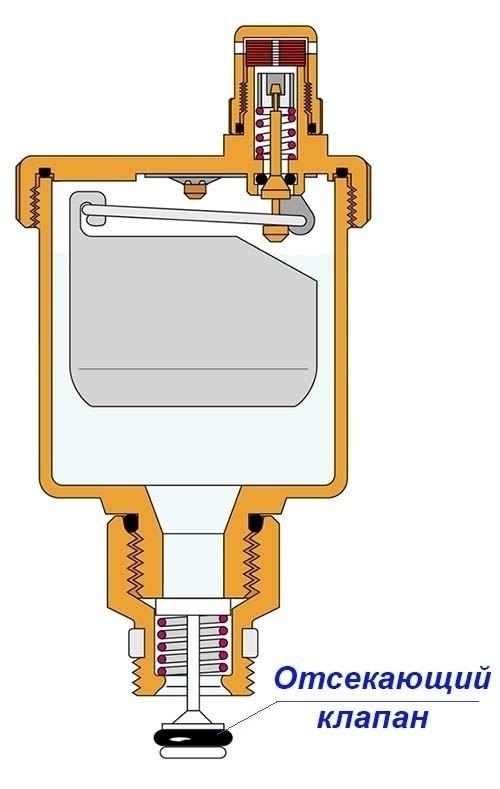

Автоматический воздухоотводчик.

Хотелось бы сказать, что именно эта модель не похожа на те воздухоотводчики, которые повсеместно продаются на строительных рынках. Конечно, он предназначен, как и более бюджетные его «сородичи», только для одной задачи ‒ для удаления лишнего воздуха. Но вот внутренняя конструкция у него значительно лучше. Механизм вентиляционного клапана обеспечивает полное отсутствие течи воды. Специальная конструкция воздушной камеры гарантирует, что частицы грязи не попадут в воздухоотводчик. А вот увеличенный объем этой воздушной камеры предотвратит значительные колебания действующей системы отопления. И срок эксплуатации у него 30 лет, в отличие от всех его «собратьев», которые продаются на рынках и могут прослужить у вас максимум 1 год.

Но вывод пузырьков воздуха через автоматический воздухоотводчик будет гораздо эффективнее, если его использовать в специальном устройстве ‒ сепараторе.

Сепаратор микропузырьков.

Принцип работы сепаратора базируется на мгновенном действии. Он разделяет газы, которые растворяются в воде, и тут же выводит их из отопительной системы. Основу конструкции голландского сепаратора «Spirovent» составляет медная трубка с медной сеткой. Сетка уменьшает турбулентность, что позволяет остановить микропузырьки абсолютно любого размера. Далее пузырьки поднимаются вверх и отводятся из системы отопления через автоматический воздухоотводчик. Сепаратор микропузырьков устанавливается в наиболее горячем месте системы отопления. Например, на подающем трубопроводе на выходе из котла, потому что именно в этом месте высвобождается большее количество микропузырьков в системе отопления из воды.

Именно этот сепаратор микропузырьков и автоматический воздухоотводчик можно приобрести в интернет-магазине инженерных систем gerre.ru. Отличный ресурс, чтобы одним махом подобрать качественное и недорогое отопительное оборудование и все необходимые комплектующие.

Что такое шлам?

Это механическая грязь, которая разносится по всей системе отопления с помощью теплоносителя и засоряет отверстия клапанов, насосов и других механических подвижных частей. Эти отложения, такие как песок, взвеси, ржавчина, магнитит, накапливаются. Разрушают сначала поверхность, а потом уже и внутренние части. Особенно часто грязь оседает в топке котла, что усиливает его перегрев. Также шлам образуется при трении механических элементов. От них отслаиваются частички и попадают в теплоноситель. И вот как раз для того, чтобы убрать весь этот мусор, нам понадобится сепаратор шлама.

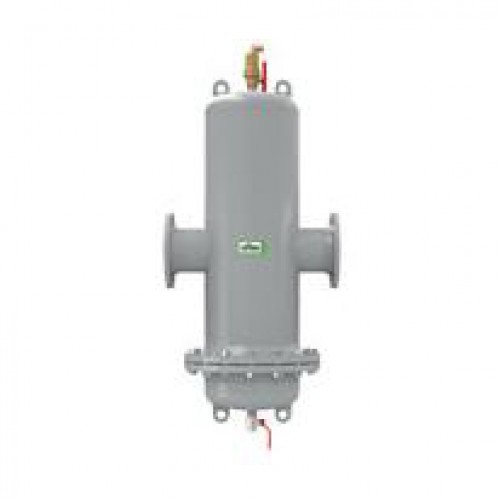

Сепаратор шлама.

Таких сепараторов существует несколько видов. Рассмотрим один из них, который идет в комплекте со съемным магнитом и вентилем для удаления шлама.

Внутри корпуса находится трубка «Spiro». Она помещена в металлическую колбу, через которую проходит теплоноситель.

В воде создается зона покоя. А в ней в свою очередь происходит осаждение частиц шлама в нижнюю часть сепаратора с помощью внешнего съемного магнита, который как раз и усиливает магнитное поле. Тем самым магнитные и немагнитные частицы в системе отопления отфильтровываются. Удаляются даже самые маленькие частицы, имеющие размер от 5 микрометров.

Преимуществом сепаратора является то, что систему отопления не нужно останавливать во время очистки, а также нет необходимости установки дополнительного байпаса. Процесс очистки происходит прямо во время работы. В нижней части сепаратора оседает шлам и он удаляется с помощью специального крана, находящегося внизу.

Этот сепаратор, можно монтировать на вертикальные, горизонтальные и диагональные трубы, благодаря специальному вращающемуся разъему, который находится в верхней части корпуса. Сепаратор шлама устанавливается перед любым действующим компонентом системы отопления, требующим защиты от загрязнений, будь то котел либо насос.

Все перечисленные сепараторы не требуют к себе технического обслуживания либо ремонта и гарантия на них всех составляет 30 лет. И кстати, сепаратор шлама вы также можете приобрести на площадке интернет-магазина gerre.ru.

В заключение хочется сказать следующее, что каждый потребитель должен решить сам, нужен ему сепаратор либо нет. Ведь создание системы отопления требует больших, колоссальных временных и финансовых затрат. Но для долгой стабильной работы системы отопления важно обеспечить ее защиту от повреждений. Ведь содержащиеся в ней примеси, воздух либо механические частицы, могут спровоцировать коррозию и, соответственно, повлечь быстрый износ отопительного оборудования. Поэтому удалять примеси в ходе эксплуатации из действующей системы отопления придется только с помощью сепаратора воздуха либо шлама.

Эффективность применения сепараторов для удаления воздуха и шлама из систем отопления, монтаж оборудования

Недостаточная герметичность отопительной системы, естественная диффузия, коррозия стальных и чугунных элементов – причина  попадания в теплоноситель воздуха и твердых частиц.

Это приводит к снижению срока службы радиаторов, труб, теплообменников, насосов, других элементов и уменьшению эффективности системы.  Проблема актуальна как для крупных централизованных, так и для автономных систем отопления. Воздух и шлам в теплоносителе:

• Снижают теплопередачу.
• Вызывают химическое и механическое разрушение элементов системы отопления.
• Приводят к образованию пробок.

Установка воздухоотводчиков, сливных кранов, грязевиков, удаление воздуха и взвесей из теплоносителя перед заливкой в систему недостаточно эффективна.

Слив теплоносителя из кранов убирает полости и пробки, воздухоотводчики не удаляют микропузырьки. Грязевики не осуществляют тонкую очистку, основанная  масса взвесей остается в  теплоносителе.

Содержание

• 1 Конструкция сепараторов воздуха
• 2 Сепараторы шлама
• 3 Сепараторы воздуха
• 4 Комбинированные сепараторы и устройства с магнитной ловушкой
• 5 Монтаж сепараторов
• 6 Заключение

Конструкция сепараторов воздуха

Для удаления воздуха и микрочастиц из систем отопления применяют сепараторы воздуха.

Оборудование эффективно удаляет воздух и другие растворенные газы, обеспечивает оседание микрочастиц.

Устройства не содержат движущихся узлов, не требуют регулярной замены расходных элементов, подключения к электросети. Срок службы оборудования составляет несколько десятков лет. Различают:

• Сепараторы шлама.
• Сепараторы воздуха.
• Комбинированные устройства.

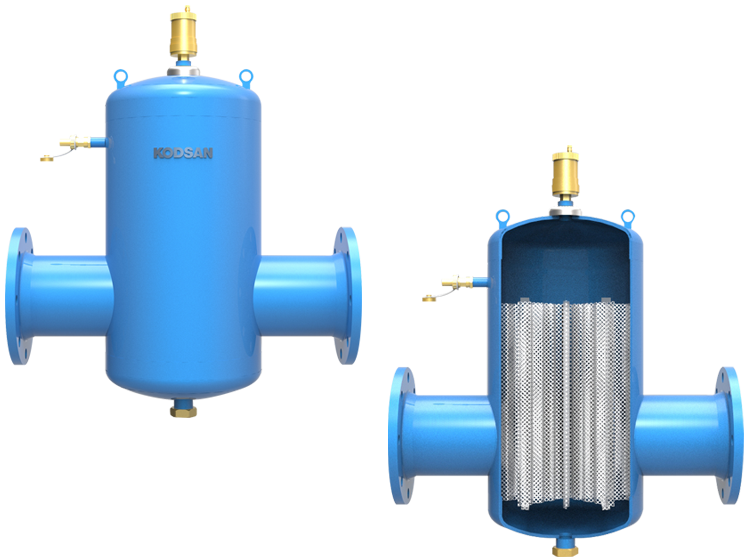

Оборудование представляет собой полый корпус с сепарирующим элементом внутри. Принцип действия устройства обычно основан на замедлении потока. При этом взвеси осаждаются под действием гравитации, из микропузырьков формируются более крупные и поднимаются вверх. Газы удаляются через автоматический клапан, расположенный вверху устройства. Шлам смывается открытием вентиля, размещенного внизу.

Сепараторы устанавливают в небольших автономных и централизованных системах отопления. Производительность устройств от 5 м³ до 2 тысяч м³

в час.

Сепараторы шлама

Устройства представляют собой цилиндр с двумя патрубками. При прохождении теплоносителя через сепаратор, поток замедляется.  В камере возникают завихрения, способствующие осаждению частиц на дне. Удаление шлама осуществляется периодическим открытием вентиля. В отличие от грязевиков и сетчатых фильтров, устройства не забиваются. Все взвеси скапливаются внизу камеры и препятствуют свободному току теплоносителя.

Сепараторы воздуха

Оборудование также представляет собой полый корпус с патрубками. При движении теплоносителя, сепарирующий элемент раскручивает поток. Микропузырьки слипаются в более крупные и поднимаются в верхнюю часть устройства, где расположен клапан. Удаление осуществляется автоматически: как только давление газа превысит заданное значение, клапан открывается и стравливает воздух.

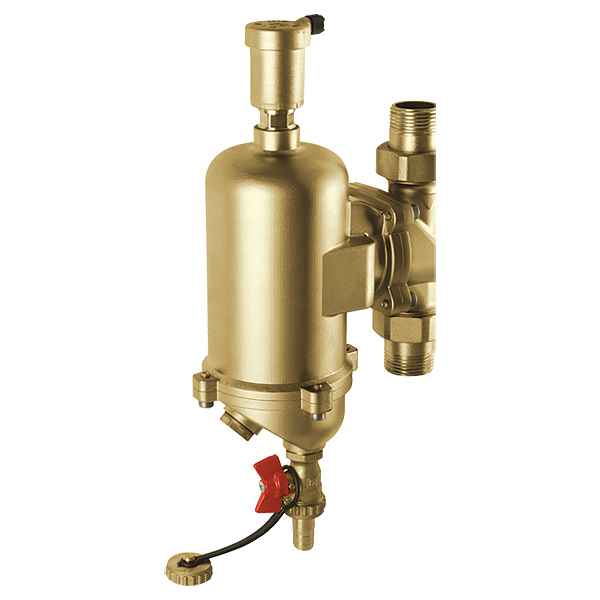

Комбинированные сепараторы и устройства с магнитной ловушкой

Такие устройства предназначены для фильтрации и дегазации теплоносителя. Уменьшение скорости потока и завихрения осаждают взвешенные микрочастицы и выделяют воздух из теплоносителя.

Для увеличения степени очистки производители вводят в конструкцию магнитный стержень. Элемент  изолирован от теплоносителя, его устанавливают в гильзу из немагнитного материала. Магнит притягивает металлическую пыль и обеспечивает более эффективную фильтрацию. Перед сливом стержень вытаскивают, магнитные частицы падают на дно и смываются вместе с остальными взвесями. Шлам с магнитными свойствами негативно влияет на насосы и котлы, установка сепараторов с ловушками таких частиц значительно удлиняет срок службы отопительной системы.

Монтаж сепараторов

Оборудование устанавливают перед котлом или циркуляционным насосом. Устройства для удаления газов ставят на прямой линии, ведущей от котла к потребителям или к теплообменному оборудованию.

Устройства для фильтрации от шлама монтируют на обратной линии от радиаторов, перед котлом.

Комбинированные сепараторы размещают перед котлом или насосом, за смесительным клапаном.

Подключение осуществляется стандартными фланцами или резьбовым соединением. Место подключения нельзя использовать для заполнения системы.

Сепараторы выбирают при проектировании или модернизации отопления. Устройства выбирают по:

• назначению и принципу действия.
• производительности.
• диаметру фланцев или патрубков.

При выборе также учитывают максимальную температуру теплоносителя и скорость потока, принимают во внимание другие условия.

Подробную инструкцию по выбору и монтажу смотрите тут:

Заключение

Устройства удаляют магнитные и немагнитные шламы, все виды растворенных газов. Эффективность такого оборудования заметна в циркуляционных и подпиточных системах отопления. Сепараторы значительно продлевают срок службы котельных агрегатов, труб, радиаторов.   Оборудование:

• Препятствует образованию воздушных пробок.
• Удлиняет межремонтные промежутки.
• Значительно снижает расходы на содержание системы отопления.
• Обладает незначительным гидросопротивлением.
• Может устанавливаться на любом трубопроводе.

Установка сепараторов воздуха и шлама не влияет на параметры отопительной системы. Устройства обладают незначительным гидравлическим сопротивлением и не требуют увеличения мощности циркуляционного насоса, масштабной реконструкции.

Модернизация отопления устройствами для дегазации и фильтрации дает хороший экономический и технический эффект.

Что такое воздухоотделитель?

Воздухоотделители эффективно и быстро удаляют вовлеченный воздух из системы трубопроводов в системах отопления и охлаждения с замкнутым контуром. Воздушные сепараторы являются многоходовыми устройствами и со временем будут «очищать» воздух и снижать содержание растворенного воздуха до уровня менее 0,5% от объема системы. Удаление воздуха уменьшает коррозию, которая разрушает движущиеся части, такие как уплотнения клапанов и насосов. Удаление воздуха из системы также снизит шум и улучшит теплопередачу. Использование воздухоотделителя поможет поддерживать оптимальную производительность системы.

Где должен располагаться воздухоотделитель?

Воздушные сепараторы в гидравлической системе должны располагаться там, где температура воды высокая, а давление низкое. Растворимость растворенных газов в воде при этих условиях самая низкая. Идеальное место в системе отопления для сепаратора воздуха – на выходе из источника тепла. В системах с охлажденной водой поместите сепаратор на возврате к чиллеру. В установках с настенным котлом монтируйте воздухоотделитель в вертикальной трубе подачи горячей воды.

Типы воздухоотделителей

Тангенциальные/центробежные воздухоотделители

Тангенциальные или центробежные воздухоотделители создают низкоскоростной вихрь в центре резервуара, где вовлеченный воздух может выйти из раствора и всплыть наверх резервуара , где его можно легко удалить через воздухоотводчик или подключение к расширительному бачку.

Линейные воздухоотделители

Линейные воздухоотделители имеют конструкцию с внутренней перегородкой и хорошо работают в системах с постоянным и переменным потоком. Когда жидкость поступает в воздушный сепаратор, скорость уменьшается, создавая зону низкого давления. В результате крошечные пузырьки высвобождаются из жидкости, а затем собираются в коалесцирующей среде. Когда пузырьки сливаются, они поднимаются к верхней части воздухоотделителя, где выбрасываются в атмосферу через вентиляционное отверстие.

Воздухоочистители/совки

Воздухоочистители (или совки) замедляют скорость воды для отделения воздуха от раствора с помощью внутренней перегородки. Когда воздух и вода попадают в воздухозаборник, их скорость уменьшается, позволяя пузырькам воздуха подхватываться перегородкой и направляться к верхней части камеры. Воздух, который достигает верхней части воздухозаборника, либо сразу выпускается через вентиляционное отверстие, либо поступает в обычный расширительный бак из простой стали.

Воздушные сепараторы по производителям

Bell & Gossett

Линия воздухоотделителей Bell & Gossett предназначена для того, чтобы сделать вашу систему более энергоэффективной, бесперебойной и долговечной.

Воздухоотделитель Rolairtrol

Rolairtrol представляет собой воздухоотделитель центробежного типа для использования в любой системе отопления, вентиляции и кондиционирования воздуха. Отношение диаметра корпуса к диаметру сопла 3:1 замедляет скорость жидкости, помогая вовлеченному воздуху выходить из раствора. Его тангенциальные впускной и выпускной патрубки вызывают центробежный поток жидкости, создавая вихрь низкого давления и удаляя воздух через вентиляционное отверстие или расширительный бак. Воздушные сепараторы Rolairtrol доступны в размерах от 2 до 36 дюймов.

Линейный воздухоотделитель (IAS)

Линейные воздухоотделители предназначены для эффективного отделения воздуха от циркулирующей воды в гидравлических системах отопления и охлаждения и обеспечения бесшумной работы. Доступны размеры 1–3 дюйма.

Усовершенствованный воздушный сепаратор (EAS)

В усовершенствованных воздушных сепараторах, когда жидкость системы поступает через впускное отверстие (прямое или угловое), диффузор распределяет поток равномерно по нержавеющей стали, проволоке щеточная среда. Пузырьки воздуха, даже микропузырьки воздуха, прилипают к нитям щетки. Захваченный воздух поднимается над диффузором через перегородку, где воздух затем выпускается через отверстие в верхней части. Затем очищенная вода возвращается в систему.

Сепаратор воздуха (EASB-JR)

Сепаратор воздуха EASB-JR представляет собой сепаратор воздуха с микропузырьками, который делает бытовые и коммерческие водяные системы отопления более эффективными, работает тише и служит дольше.



Сепараторы воздуха Shop Bell & Gossett

Taco

Сепараторы воздуха серии 4900 Bronze

Сепараторы воздуха Taco серии 4900 Bronze предназначены для удаления воздуха из замкнутых систем отопления и отопления с максимальной температурой 2 a 40 °F и максимальное давление 150 psi.

Коммерческие воздухоотделители серии 4900

Коммерческие воздухоотделители Taco серии 4900 удаляют воздух и грязь из системы, чтобы предотвратить такие проблемы, как снижение теплопередачи, снижение эффективности, коррозия труб, повреждение насоса, шум и отходы и стоимость повышенного потребления энергии.

Встраиваемый воздухоотделитель серии AC/ACF

Встраиваемый воздухоотделитель серии AC/ACF прекрасно работает в системах с постоянным и переменным потоком благодаря конструкции внутренней перегородки.

Воздушные совки

Уникальный дизайн и внутренние перегородки воздушных совков Taco замедляют скорость воды, чтобы отделить воздух от раствора. Благодаря такой конструкции воздухозаборники Taco эффективно удаляют воздух, обеспечивая бесшумные, безвоздушные водяные системы отопления, охлаждения или комбинированные системы. Они также предлагают экономичный способ интегрирования удаления воздуха путем подключения обычного стального или мембранного расширительного бака.

Купить воздушные сепараторы Taco

Узнать больше о Taco Air Elimination

Webstone

Воздушные сепараторы Webstone содержат уникальную коалесцирующую среду из нержавеющей стали, которая удаляет микропузырьки и застоявшийся воздух из гидравлической системы, тем самым устраняя шумные трубы, мешающие обитателям здания. Это также повышает эффективность системы, предотвращает плохо контролируемую температуру в помещении и устраняет чрезмерный износ компонентов системы.

Купить воздушные сепараторы Webstone

Воздухоотделители, сепараторы и вентиляционные отверстия

Дом > Удаление воздуха > Вентиляционные отверстия | Сепараторы воздуха

Сепараторы воздуха Webstone

Воздушные сепараторы Webstone Высококачественное удаление воздуха Воздушные сепараторы Webstone предназначены для полного удаления воздуха из замкнутых систем отопления и охлаждения при максимальной температуре 240°F и максимальном давлении 150 фунтов на квадратный дюйм. В этих воздушных сепараторах используется коалесцирующая среда из нержавеющей стали для очистки системы от микропузырьков, песка, грязи и ржавчины, которые могут повредить систему, снизить эффективность и вызвать раздражающий шум. Оснащен поплавком, направляемым штифтом, что обеспечивает плавную работу. Имеет вентиляционную головку и коалесцирующий материал, который можно снять для очистки. Коалесцирующий материал из нержавеющей стали, который является более долговечной альтернативой.0003

Воздушный сепаратор серии Taco 4900

Высокоэффективные воздухоотделители серии Taco 4900 Воздушные сепараторы Taco серии 4900 предназначены для полного удаления воздуха из систем отопления и охлаждения с замкнутым контуром при максимальной температуре 240°F и максимальном давлении 150 фунтов на квадратный дюйм. Высокоэффективные воздушные сепараторы серии Taco 4900 используют запатентованную кольцевую технологию PALL для очистки системы от микропузырьков, песка, грязи и ржавчины, которые могут повредить систему, снизить эффективность и вызвать раздражающий шум. Применяя кольцевую технологию PALL для гидравлического разделения воздуха и грязи, 49Серия 00: Удаляет микропузырьки размером до 15 микрон Устраняет подсос воздуха… Подробнее

Гидравлический сепаратор Spirotherm

Гидравлические сепараторы Spirotherm Первичный/вторичный трубопровод Упрощенные гидравлические сепараторы Spirotherm представляют собой компактные экономичные устройства, которые позволяют быстро и эффективно устанавливать первичные/вторичные трубопроводы для различных котлов. Установка этого уникального гидравлического сепаратора дает дополнительные преимущества, помогая удалять нежелательные частицы воздуха и грязи, предотвращая их разрушительное воздействие на компоненты системы. Особенно подходит для современных небольших котлов, которые, как правило, имеют гораздо более высокое сопротивление потоку. Характеристики Компактный дизайн Подходит для использования с системами нагрева воды с кислородом Продувочное отверстие для удаления осадка Высококачественный стандартный автоматический воздухоотводчик Пресс-соединения 1¼” или 2″. .. Подробнее

Гидравлические сепараторы RHT

Гидравлические сепараторы Первичный/вторичный трубопровод Упрощенные гидравлические сепараторы RHT из нержавеющей стали представляют собой компактные экономичные устройства, которые позволяют быстро и эффективно устанавливать первичные/вторичные трубопроводы для различных котлов. Установка этого уникального гидравлического сепаратора дает дополнительные преимущества, помогая удалять нежелательные частицы воздуха и грязи, предотвращая их разрушительное воздействие на компоненты системы. Особенно подходит для современных небольших котлов, которые, как правило, имеют гораздо более высокое сопротивление потоку. Характеристики Компактный дизайн Подходит для использования с системами нагрева воды с насыщением кислородом Продувочное отверстие для удаления осадка Высококачественный стандартный автоматический воздухоотводчик Корпус из нержавеющей стали 304 Соединения с наружной резьбой 1¼” NPT 21… Читать далее

Усовершенствованный воздушный сепаратор B&G EASB-Jr

Усовершенствованный воздухоотделитель B&G EASB-Jr Автоматически удаляет захваченные пузырьки воздуха в гидравлических системах Усовершенствованный воздухоотделитель Bell & Gossett модели EASB-Jr автоматически удаляет захваченные пузырьки воздуха в гидравлических системах. Когда жидкость поступает в EASB-Jr, скорость уменьшается, создавая область низкого давления. Маленькие пузырьки высвобождаются из жидкости, а затем собираются на коалесцирующей среде. Когда пузырьки сливаются, они поднимаются к верхней части воздухоотделителя, где выбрасываются в атмосферу через встроенный автоматический воздухоотводчик. Воздушный сепаратор имеет нижнее соединение 1/2″NPT для установки мембранного расширительного бака B&G. Компактная конструкция… Читать далее

Автоматические воздухоотводчики Taco

Автоматические вентиляционные отверстия Taco Промышленный стандарт уже более 30 лет. Профессионалы HVAC уже более 30 лет признают автоматические воздухоотводчики Taco отраслевым стандартом. Подключенные к котлу или используемые через систему, Taco Vents автоматически удаляют нежелательный воздух из любой гидравлической установки, позволяя системе работать более эффективно. Taco Hy-Vents Высокопроизводительный поплавковый клапан можно разместить либо на котле, либо в верхних точках всей системы. Благодаря резьбовым соединениям – 1/8″, 1/4″, 1/2″ и 3/4″ – и номинальному рабочему давлению до 250 фунтов на квадратный дюйм, эти никелированные вентиляционные отверстия с латунным корпусом соответствуют… Читать еще

Усовершенствованный воздушный сепаратор B&G

Усовершенствованный воздушный сепаратор B&G EAS Запатентованная инновационная конструкция Усовершенствованный воздушный сепаратор Bell & Gossett модели EAS представляет собой запатентованную инновационную конструкцию воздушных сепараторов. Он был разработан для удаления захваченного воздуха из водяных систем отопления и охлаждения, обеспечивая более эффективное удаление воздуха по сравнению с другими доступными сегодня устройствами. EAS идеально подходит для жилых, институциональных и небольших коммерческих помещений…. Читать далее

Воздушные совки для тако

Taco Air Scoops Устранение и контроль воздуха Taco Air Scoops® специально разработаны с внутренними перегородками, которые замедляют скорость воды, чтобы отделить воздух от раствора. Это обеспечивает бесшумную, безвоздушную водяную систему отопления, охлаждения или комбинированную систему. Taco Air Scoops® также обеспечивает экономичный способ удаления воздуха путем подключения либо простого стального, либо мембранного расширительного бака. Особенности: Цельная чугунная конструкция 1/8″ вентиляционный патрубок сверху и 1/2″ снизу для подключения к расширительному баку Воздушные ковши диаметром от 1-1/2″ до 4″ имеют дополнительный верхний патрубок для присоединения к плоскому воздуховоду расширение стали… Читать дальше

Воздушный сепаратор B&G

Воздушный сепаратор B&G Эффективное отделение воздуха Воздушный сепаратор B&G специально разработан для эффективного отделения воздуха от циркулирующей воды в гидравлических системах отопления и охлаждения для обеспечения бесшумной работы… Читать далее

Thrush Co. Inc | Разделение воздуха

1. Дом
2. Все категории
3. Разделение воздуха

Тангенциальные воздушные сепараторы — ASME с фильтром — штамп «U»

Thrush Тангенциальные воздухоотделители предназначены для использования в любой водяной или замкнутой системе циркуляции воды. Они предназначены для коммерческого применения для надежного и непрерывного удаления воздуха. Размеры варьируются от 1,5 до 6 дюймов, рассчитанных на рабочее давление 175 фунтов на кв. дюйм, и от 8 до 16 дюймов, рассчитанных на рабочее давление 150 фунтов на кв. дюйм. Все модели спроектированы и изготовлены в соответствии с ASME Section VIII, Division 1.

информация о продукте

Тангенциальные воздушные сепараторы — ASME без фильтра — штамп «U»

Thrush Тангенциальные воздухоотделители предназначены для использования в любой водяной или замкнутой системе циркуляции воды. Они предназначены для коммерческого применения для надежного и непрерывного удаления воздуха. Размеры варьируются от 1,5 до 6 дюймов, рассчитанных на рабочее давление 175 фунтов на кв. дюйм, и от 8 до 16 дюймов, рассчитанных на рабочее давление 150 фунтов на кв. дюйм. Также доступны модели с легкосъемным сетчатым фильтром из нержавеющей стали для удаления мусора из системы. Все модели спроектированы и изготовлены в соответствии с ASME Section VIII, Division 1.

информация о продукте

Модель 720 Автоматический воздухоотделитель

Воздухоотделитель 720 был разработан для удаления воздуха настолько быстро, насколько это возможно. Используйте в любой гидравлической или водопроводной системе, где давление не превышает 150 фунтов на квадратный дюйм, а температура не превышает 250 градусов по Фаренгейту. Его конструкция обеспечивает работу без обслуживания благодаря механизму самоочистки. Воздухоотводчик 720 не откроется, если возникнет отрицательное давление, поэтому воздух не может быть втянут обратно в систему в случае возникновения вакуума.

информация о продукте

Модель 721 Автоматический воздухоотделитель

Воздухоотделитель одного размера подходит для работ любого размера. Воздухоотделитель 721 сочетает в себе функции отделения и удаления воздуха в одном экономичном, легко устанавливаемом и компактном устройстве. Модель 721 позволяет отказаться от установки больших сепараторов (размеры труб до 10 и 12 дюймов) и идеально подходит для установок ОВКВ на верхних отделочных участках и для перепуска насосов. Он сочетает в себе 1-дюймовый вихревой воздухоотделитель и вентиляционный механизм Air Eliminator 720. Это предотвращает попадание воздуха в систему в условиях вакуума. Компактный размер позволяет устанавливать в верхней части системы в готовых помещениях или под потолком. Модель 721 также может обеспечивать удаление воздуха при подаче по трубопроводу через дифференциал насосов большой производительности.

информация о продукте

Фланцевые соединения очистителей 5–12 дюймов

УСТРОЙСТВА ПРОДУВКИ ДЛЯ СИСТЕМ ВОДЯНОГО ОТОПЛЕНИЯ Вода, которая первоначально используется для заполнения системы водяного отопления, содержит растворенный воздух. Подпиточная вода, добавляемая впоследствии, также будет иметь высокое содержание воздуха. Нагрев этой воды высвобождает воздух и позволяет ему циркулировать в системах, из которых он должен быть удален. Назначение воздухоочистителей состоит в том, чтобы непрерывно отделять и собирать любой воздух из циркулирующей воды, чтобы он мог автоматически удаляться с помощью поплавкового воздухоотводчика без необходимости частого ручного удаления воздуха. Все модели имеют штуцеры для установки поплавковых воздухоотводчиков, обеспечивающих полную продувку и вентиляцию. Также предусмотрены отводы для простого монтажа регулятора расширения или клапана заполнения для комбинации автоматического клапана заполнения и регулятора расширения. Все модели изготовлены из стали.

информация о продукте

Модель 706 Автоматический воздухоотводчик

Эксплуатация Автоматический воздухоотводчик № 706 предназначен для использования в любой гидравлической или водопроводной системе, где давление не превышает 150 фунтов на квадратный дюйм изб., а температура не превышает 240 градусов по Фаренгейту. доступное расположение в верхних точках системы.

Установка В водяной системе отопления удаление воздуха может быть достигнуто наиболее эффективно путем установки воздухоотводчика № 706 с воздухоочистителем или воздухоотделителем соответствующего размера. Очиститель отделяет воздух от воды и направляет его в вентиляционное отверстие для быстрого и автоматического удаления.
