Устройство позволяющее избавить систему отопления сразу от двух напастей: воздуха и шлама
У большинства систем автономного отопления, особенно если они работают от твердотопливных котлов, часто наблюдаются одни и те же болезни – завоздушивание системы и образование пробок из мусора и шлама. Периодические чистки батарей и спуск воздуха позволяет увеличить сроки безопасной эксплуатации, но рано или поздно приходится вызывать теплотехников для проведения технического обслуживания. Прервать этот почти бесконечный процесс можно установив в систему отопления всего один дополнительный прибор – сепаратор воздуха для отопления, устройство позволяющее избавить систему сразу от двух напастей образовавшегося в теплоносителе воздуха и нерастворенных частичек шлама.
Содержание
- 1 Сепаратор воздуха и шлама для систем отопления
- 2 Как работает сепаратор воздуха для отопления
- 3 Устройство сепаратора: почему в систему попадает воздух
- 4 Зачем нужен сепаратор воздуха для отопления: 4 преимущества
- 5 Для каких целей в систему отопления дома встраивают сепаратор шлама и сепараторы-деаэраторы
- 6 Как устанавливается сепаратор в систему отопления
Сепаратор воздуха и шлама для систем отопления
Как и в новых, недавно собранных и запущенных в эксплуатацию системах отопления, так и работающих не один десяток лет внутри контура даже при самой высокой степени очистки воды всегда циркулирует большое количество пузырьков воздуха.
Это естественный процесс, когда в процессе нагрева воды образуется небольшое количество газа. Но, если автоматический газоотводчик удаляет воздух из системы в виде непрерывного потока, то в виде небольших пузырьков он отделить его не в состоянии. Для нормальной работы воздухоотводчика необходимо не только большое количество газов, но и их достаточное давление. А мелкодисперсный состав такое устройство отфильтровать не в состоянии, да собственно он и не предназначен для этого.
Другое дело сепаратор воздуха для отопления, он устроен так, чтобы отделять газы от жидкости и удалять их из контура. Кроме этого у сепаратора имеет и другая, не менее важная роль – выделение из теплоносителя шлама. Этот вид мусора в отличие от больших по размеру окалин или частичек ржавчины отделить намного труднее, ведь если большие частицы задерживаются обычным сетчатым фильтром, то шлам, настолько мал по размерам, что может запросто пройти через ячейки сетки и дальше циркулировать по системе.
Как работает сепаратор воздуха для отопления
Для начала, чтобы понять, как работает сепаратор нужно определиться, что лежит в основе его принципа работы.
Назвать это устройство фильтром тонкой очистки вряд-ли получится, у фильтра совершенно другие задачи, да и принцип работы немного иной. Фильтр имеет фильтрующий элемент, в процессе прохождения жидкости сквозь него он задерживает нерастворенные частицы того размера которого позволяет задержать сетка фильтра. Сепаратор, в отличие от фильтра работает в несколько этапов. По сути, в корпусе происходит одновременно несколько процессов. Сначала ламинарный поток преобразуется в множество вихревых потоков, которые меняют направление своего движения, пересекаются, меняют направление и даже идут навстречу друг другу. Дальше, в ходе этого смешения выделяются две составляющие – воздушно-газовая смесь и шлам. Первый выделенный из жидкости поток сначала преобразуется в туманное облако, а немного позже, когда тонкие стенки пузырьков лопаются от ударов друг о друга, газ образует один общий объем, который и отводится наружу через клапан. Шлам, также сбивается в более тяжелые частицы, но в отличие от газа постепенно опускается вниз, оседая на дно в виде осадка.
Проще говоря, работу сепаратора можно представить следующим образом – в корпусе происходит преобразование потока теплоносителя, в результате чего из него выделяется (сепарируется) воздушно-газовая смесь и осадок из нерастворимых частичек.
Устройство сепаратора: почему в систему попадает воздух
Наличие воздуха в теплоносителе, что открытой, что закрытой системы отопления несет в себе большие проблемы для всего оборудования. От этого страдают и отопительный котел, и трубопроводы и радиаторы отопления. Мелкие пузыри наносят большой вред и крыльчатке насоса и запорной арматуре, независимо из какого материала они были сделаны.
И если воздух, попавший внутрь контура, не будет своевременно выведен наружу, он в итоге приводит к снижению эффективности работы оборудования, повышению расхода энергоресурсов, преждевременному износу и поломке оборудования.
Основных путей проникновения воздуха в контур системы отопления несколько:
- Он проникает вместе с водой, которую доливают в системы перед началом отопительного сезона;
- После слива теплоносителя, когда в системе проводится техническое обслуживание или ремонт оборудования;
- В результате химической реакции, когда вода проходит постоянные циклы нагрева-охлаждения;
- Когда некоторые элементы системы теряю герметичность и через микротрещины, порывы или неплотности воздух просто «засасывается» внутрь при выравнивании давления внутри и снаружи контура;
- Когда неправильно отрегулированы клапаны воздухоотводчиков;
Как видно существует масса вариантов и способов попадания воздуха внутрь системы.
Именно поэтому, чтобы минимизировать возможный ущерб от скопления газов в батареях, трубах и теплообменнике необходима установка в систему такого устройства, как сепаратор.
Зачем нужен сепаратор воздуха для отопления: 4 преимущества
Несмотря на то что практически все современные котлы отопления уже имеют штатное устройство отвода воздуха, сепаратор воздуха отопления предлагает неоспоримые преимущества в работе по обезвоздушиванию системы.
Установка сепаратора позволяет обеспечить несколько неоспоримых преимуществ в работе, по сравнению с обычными штатными устройствами для спуска воздуха из системы.
Прежде всего, это преимущество в принципе работы – обычный воздухоотводчик сначала аккумулирует определенное количество газов и только после того, как резервуар наполнится и в нем образуется определенное давление, он откроет клапан для выпуска газов. Сепаратор действует намного быстрее – в своем корпусе он изменяет направление движения потока, отделяет частички газа, и выводит их наружу.
Казалось бы, принцип одни и тот же, но сепаратор начинает работать сразу после начала движения теплоносителя в контуре. Да и отвод воздуха он осуществляет намного быстрее.
Второе преимущество заключается в том, что сводится к минимуму вмешательство в виде открывания кранов на радиаторах для спуска воздуха. Сепаратор работает непрерывно, поэтому эффект от удаления воздуха намного лучше – нет необходимости постоянно подкачивать воду в систему после каждого обезвоздушивания радиаторов.
Третий момент – для того чтобы провести очистку от скопившегося в нижней части сепаратора грязной жижи нет необходимости отключать насос и заглушать котел. Достаточно просто открыть кран-дозатор и выпустить небольшое количество загрязненного теплоносителя.
И наконец, четвертое преимущество – сепаратор обеспечивает наиболее высокую степень очистки воды от вкраплений по сравнению с сетчатыми фильтрами.
Для каких целей в систему отопления дома встраивают сепаратор шлама и сепараторы-деаэраторы
нарушения работы отопления вызванных насыщением теплоносителя воздухом и шламом довольно много.
Но чаще всего видимыми признаками нарушения выступают:
- Нарушение теплоотдачи батареи отопления – это может быть завоздушивание или создание воздушной пробки или оседание воздушных пузырьков на стенках радиатора. Такая воздушная прослойка мешает нормальному теплообмену и снижает эффективность работы прибора;
- Мелкие пузырьки, как ни странно, очень негативно влияют на работу насосного оборудования. Представить себе как воздух мешает работать насосу нетрудно. Крыльчатка насоса постоянно находится в жидкости, вращаясь, создает поток, который дальше проталкивается по трубам. Если жидкость однородна, то электромотор работает стабильно с постоянной нагрузкой. Если в жидкости получается большое количество пузырьков, то и плотность будет неоднородной, насос будет работать рывками, что приведет к износу электромотора.
- Пузырьки содержат не атмосферный воздух, большинство из них наполнены кислородом. И если человек без него не может обойтись, то резиновые изделия, пластик и уплотнители активно разрушаются ним.
- Вода, подающаяся в систему отопления, не всегда проходит подготовку и обезжелезивание. Часто систему заполняют из местных источников, где вод может содержать как большие нерастворимые частицы, такие как вкрапления глины или песка, так и растворимые соли. Часто именно растворенные соли при нагревании образуют мельчайшие частички кальция и железа. Именно этот мусор и становится причиной засорения батарей и трубопроводов.
Установленный в систему сепаратор позволяет отделить эти вкрапления от жидкости и тем самым обеспечить безаварийную работу оборудования.

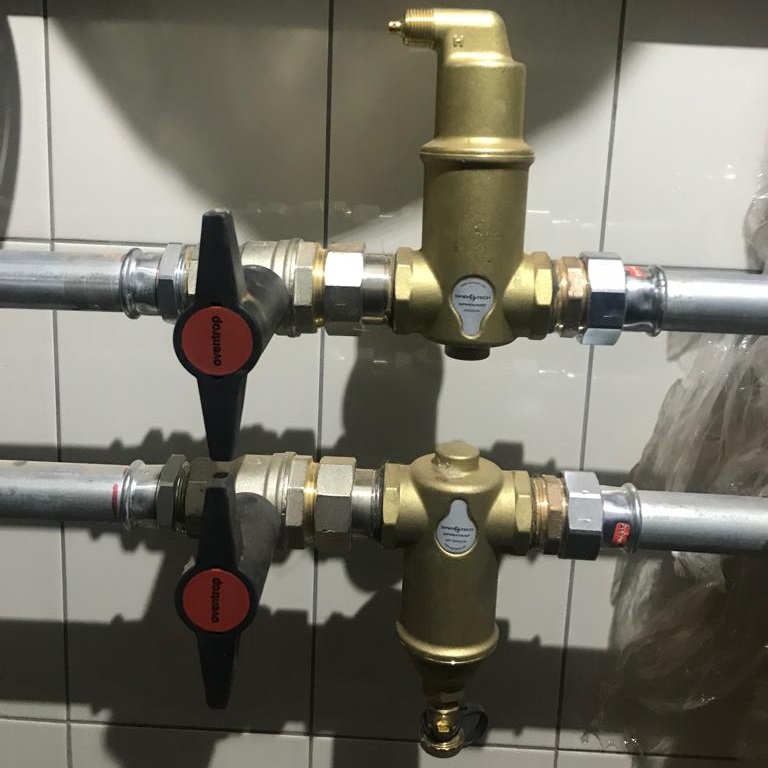

Как устанавливается сепаратор в систему отопления
Предпочтительнее устанавливать сепаратор в месте наиболее эффективного ламинарного потока. Постоянная скорость потока воды обеспечивается насосом нагнетающим теплоноситель в теплообменник котла. На выходе из котла перед гидрострелкой установка прибора будет малоэффективной.
Он, конечно, будет работать, но учитывая то что гидрострелка, стоящая дальше будет регулировать скорость потока в сепараторе будет ощущаться изменение потока. Этот фактор и будет негативно влиять на работу прибора.
Если прибор будет установлен после гидрострелки, когда скорость потока будет постоянной, а колебания будут минимальными, в корпус сепаратора будет поступать именно тот поток, который необходим для его работы. Корпус прибора устанавливается строго вертикально, это необходимо для сбора газов во внутренней камере перед газовым клапаном. Неправильная ориентация прибора чаще всего приводит к обратному эффекту – система завоздушивается еще больше.
Кроме того нужно сказать о том, что сепаратор деаэратор с функцией очистки от шлама по своей конструкции отличается от фильтра для очистки от шлама. Фильтр, очищающий жидкость от мелких частиц шлама, устанавливают в другом месте – на трубопроводе подачи охлажденного теплоносителя. Конструкция этого фильтра работает на других принципах, поэтому и устанавливается не после, а перед отопительным котлом.
принцип работы, устройство Шлама, воздушный Flamcovent для системы отопления
Противопожарные клапана находятся на стыке разных инженерных систем и разделов проекта. Этим фактом и обусловлены основные трудности с их применением на объектах.
В предыдущей статье «Как управлять и контролировать противопожарные клапана» были выяснены разные способы управления клапанами. Разные способы тянут за собой и разные неожиданные проблемы.
И действительно, сами клапана поставляются на объект и устанавливаются по проекту вентиляции жестянщиками. Для них что клапан, что короб — все одно и тоже.
Подключением занимаются электрики по проекту ЭОМ.
Заставить это все работать должны слаботочники по проекту ОАВ (общей автоматизации) или и того хуже — по проекту АПС.
Естественно в это время нет уже на объекте ни жестянщиков ни электриков и нес кого спрашивать, если что.
Проблемы с механикой клапанов огнезащиты и противодымной вентиляции.
Для правильной работы системы автоматизации привод клапана должен корректно выдавать своими концевыми переключателями хода сигналы «Закрыт» или «Открыт».
Но не тут то было. Часто одно из положений клапан не выдает. То уплотнитель не дает приводу дойти до крайнего положения, то привод был надет не в момент крайнего положения заслонки — и концевики выдают что попало.
А бывают случаи, когда конструкция клапана вообще не дает приводу совершать полный ход от и до перещелкивания концевиков. Приводу нужно 90 градусов, а заслонка клапана имеет ход 70 градусов.
Все эти проблемы, конечно, решаются — либо настройкой механической части клапана, либо вынужденным отслеживанием состояния по одному, работающему концевику. Второе состояние клапана вычисляется, как инверсия, отслеживаемого корректно состояния.
Сепараторы для дегазации и удаления шлама

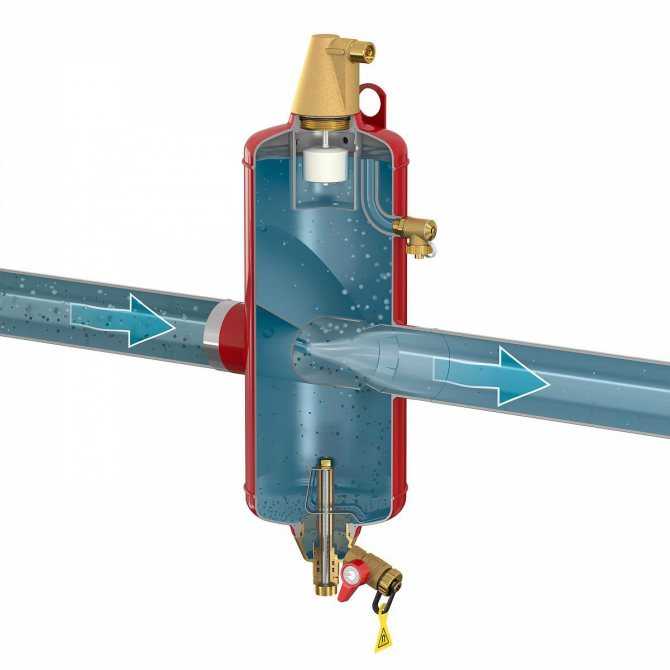

Рис.1 Сепаратор
Появившиеся в последние годы в РФ сепараторы начали производиться в Европе более 30 лет назад и стали стандартным элементом для дегазации и удаления шлама из систем отопления и водоснабжения. Кроме удаления пробок, сепараторы извлекают микропузырьки и частицы шлама из потока воды и объединяют в себе функции воздухоотводчиков, фильтров и деаэраторов. Сепараторы не требуют расходных материалов, энергии и сервисного обслуживания, работают несколько десятков лет, имеют простую и надежную конструкцию без движущихся частей.

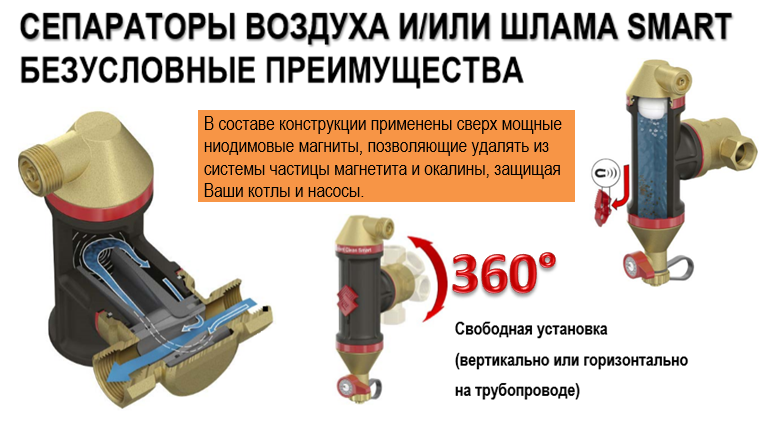

Универсальный сепаратор представляет собой металлический цилиндр с воздухоотводчиком наверху, вентилем для сброса шлама внизу и неподвижным механическим сепарирующим элементом внутри (Рис.1). Элемент внутри сепаратора обеспечивает быструю транспортировку микропузырьков наверх и осаждение нерастворимых частиц внизу при прохождении потока воды через сепаратор. Автоматический поплавковый воздухоотводчик сепаратора выводит накапливающийся наверху воздух, а периодическое удаление шлама осуществляется вручную с помощью шарового вентиля внизу сепаратора.
В обоих случаях система не разгерметизируется. При начальном заполнении системы водой большие воздушные пузыри быстро удаляются с помощью специального вентиля в корпусе воздухоотводчика. Сепараторы устанавливаются вертикально.
Сепараторы разных фирм, как правило, отличаются разным типом сепарирующих элементов. В сепараторах Пневматекс (Швейцария) в качестве такого элемента используются лепестковая спираль (спирали) с профилированной поверхностью из нержавеющей стали, установленная вертикально вдоль оси сепаратора ( Рис.1). Разными могут быть и механизмы извлечения газов и твердых частиц. Как правило, при этом используется гравитационный механизм осаждения частиц и возгонки пузырьков. Для усиления эффекта снижается скорость потока внутри сепаратора (увеличение поперечного сечения), производится ламинаризация потока. В некоторых моделях используется центробежный эффект при раскручивании потока внутри сепаратора. При использовании рабочих элементов с большой площадью включается механизм сорбции микропузырьков на поверхности с дальнейшим их слиянием в более крупные пузырьки и всплытием.
Диапазон применения сепараторов достаточно широк.
Например, промышленные сепараторы Пневматекс (типоразмеры DN 50 – 600 mm) способны обрабатывать потоки в диапазоне 5 – 2000 м 3 /ч. Корпуса промышленных сепараторов изготовляются из стали.
Латунные сепараторы для небольших объектов (типоразмеры DU 20 – 40 mm) обрабатывают потоки до 5 м 3 /ч. Все сепараторы из латуни собираются из базовых элементов и легко трансформируются.
Невозможность согласовать модуль управления с приводом клапана.
Модуль управления клапаном, как и положено, контролирует целостность цепей управления клапаном. В большинстве случаев это силовые цепи. С клапанами Belimo нет проблем. А вот с их более дешевыми аналогами наступают сложности.
Модуль управления клапаном, в момент движения, начинает считать, что произошел обрыв линии управления клапаном.
И это самый легкий случай.
Бывает, что реверсивные привода клапанов (дымоудаления или подпора воздуха) начинают двигаться хаотично в случайном направлении.
Дойдя до крайнего состояния происходит движение в обратном направлении до окончания запрограммированного времени управления. И заслонка клапана находится в случайном положении.
Производители клапанов пытаются учесть все это.
Болид для С2000-СП4 предлагает применять нормальные привода или же такие решения:
Каких схем подключения только не приходится придумывать!:
В итоге на объектах можно увидеть такую картину:
Резистор нагревается до температуры плавления пластика.
Иногда приходится применять конденсатор.
Хуже всего, когда долгие пляски вообще не приводят к результату, например с приводами Siemens.
Единственный вариант — применение промежуточного реле между модулем управления клапаном и клапаном:
Но это жестокий вариант.
Пуск мощного вентилятора при закрытом клапане.
Хорошо, когда вентилятором дымоудаления или подпора воздуха и соответствующим клапаном управляет один шкаф ШУПД или ШУПВ. В таких шкафах нормального производителя реализована вся требуемая логика.
Но это всего лишь один из возможных способов управления противопожарными клапанами.
Последнее время чаще встречаются распределенные системы, когда вентилятором управляет одно устройство, а клапаном — другое устройство. Это адресные системы пожарной сигнализации, за логику работы сетевых устройств которых отвечает сетевой контроллер.
Тогда клапаном управляет МДУ (модуль дымоудаления), вентилятором — ШУВ (шкаф управления вентилятором), а команды им подает прибор приемо-контрольный по адресным линиям связи или в виде коммутируемых состояний на линии управления.
Сценарий управления, когда запуск вентилятора происходит по состоянию клапана «Открыт«, намного сложнее реализовать (если вообще возможно), чем запуск вентилятора по истечению заданного предполагаемого времени открытия клапана.
Скорее всего будет реализован тот сценарий, который надежнее (читай — проще).
А что будет, если клапан не откроется, а вентилятор запустится?
Если это система вентиляции — ничего страшного: вентсистема длинная (большой объем), а вентилятор маломощный.
Если это дымоудаление в многоэтажном доме — тоже будет только необычный звук: вентилятор не сможет создать достаточного (для проблем) разряжения в большом объеме воздуха длинной и широкой шахты дымоудаления.
Подпор воздуха в тамбур лифта тоже можно включать без опасений, не контролируя, открыт ли клапан подпора воздуха или нет.
Но бывает мощное дымоудаление и мощный подпор воздуха с мало-объемным коробом между вентилятором и клапаном. Это, например, подпор воздуха на лестничную клетку, огнезадерживающие клапана (ОЗК) на коробе воздушного отопления или дымоудаление из подземной парковки.
Истории про то, как складывается короб дымоудаления — слышал.
А то, как вываливается заслонка клапана подпора воздуха на лестничную клетку — видел сам.
Не реализуемая логика работы подпора воздуха.
Подпор воздуха в помещение это не такая простая задача, как может показаться. Цель подпора воздуха — создать требуемый избыток давления в защищаемом помещении по отношению к помещению, откуда может происходить угроза задымления.
Но между помещениями есть дверь — и это несет в себе массу сюрпризов.
Дверь нужно открывать/закрывать даже в момент пожарной тревоги — как иначе будет происходить эвакуация?
Так вот, при закрытой двери и при открытой требуются разные мощности подпора воздуха.
Это достигается либо применением двух разных вентиляторов, либо устройством еще одного клапана для сброса избыточного давления из помещения с подпором воздуха.
И тот и другой способ основываются на управлении режимом дымоудаления по сигналу датчика открытия двери. Возможно существует и способ управления по измерению давления, но это нужен очень точный датчик.
Понятно что это достаточно сложный сценарий управления и не во всех системах реализуем штатным возможностями.
Сам был свидетелем невозможности открыть дверь в тамбур лифта из-за того, что ее прижало разностью давлений, когда включился подпор воздуха.
Зачем нужен сепаратор воздуха
Прибор, который может справиться с проблемой воздушных пробок и других загрязнений.
Называется сепаратором воздуха. Если не пользоваться этим устройством, воздух и воздушные пробки, находящиеся в системе отопления, могут спровоцировать множество проблем в слаженной работе всех элементов системы. В первую очередь начинается снижение теплоотдачи приборов.
Отсутствие сепаратора рано или поздно может привести к преждевременному износу деталей насоса, подшипников и лопастей, что значительно снизит эффективность его работы.
Если сепаратор не работает или работает неправильно, внутренняя поверхность радиаторов, котлов и труб становится уязвимой от воздействия коррозии. Сепаратор способен полностью удалить кислород из системы, тем самым развоздушив ее. Одним из недостатков сепаратора можно назвать создание сопротивления потоку теплоносителя, что непосредственно оказывает негативное влияние на гидравлику системы отопления.
Как ухудшается работа отопительной системы без сепаратора:
- Мелкие пузырьки прилипают к стенкам радиатор, которые перестает отдавать тепло. Эффективность обогрева сводится к минимуму.
- Насос, который подает воду, изнашивается, работает неэффективно или вовсе прекращает свою работу.
- Попадание кислорода в клапаны, трубы и фильтры приводит к разрушению металла.
- Последствие коррозии – появление ржавчины, которая перемещается вместе с водными массами. Скопления ржавчины образуют шлам, который делает систему отопления неисправной.
Эффективность обогрева сводится к минимуму.Совсем недавно борьба с присутствием газа в системе происходила так: систему всегда держали под некоторым давлением, что позволяло защитить от подсасывания кислорода. Чтобы предотвратить проникновение воздуха, использовали специальные трубы. В местах, где происходило наибольшее скопление кислорода, производили установку воздушных отводчиков.
Нет устройства управления в щите подключения клапанов.
Обычное дело.
Огнезадерживающие клапана подключаются по проекту ЭОМ. Это нехитрые устройства. Они закрываются под действием возвратной пружины при снятии напряжения.
В проекте ЭОМ каждое направление огнезадерживающих клапанов подключается через автомат.
В проекте АПС от слаботочного реле идет стрелка в проект ЭОМ на отключение ОЗК.
Как все это будет работать — неизвестно. Не может слаботочное реле отключать силовое питание ОЗК.
Остается только решить — кто купит и установит пускатель, которого нигде нет и без которого никак не обесточить клапана ОЗК.
Привод клапана живет не долго.
Недавно наблюдал и такое явление.
Перестали открываться клапана ОЗК. При снятии питания они закрываются, а при подаче питания — начинают жужжать и не открываются.
Все бы ничего, но эти ОЗК установлены на толстенном и коротком коробе воздушного отопления, идущим из котельной.
И уже однажды короб вздуло из-за не открытия клапанов и его пришлось чинить.
Проблема была в том, что по началу эксплуатации клапана, вроде как, и открывались худо — бедно.
И претензии прилетали слаботочникам.
Лишь спустя время три из четырех ОЗК сдохли окончательно и открывались при подаче напряжения только при помощи воротка.
На радость слаботочников.
А что жестянщики?
Ни в ус не дуя заявили, что заказчик сам виноват, решив выбрать дешевые приводы противопожарных клапанов вместо Belimo.
В этих, дескать, даже шестеренки пластиковые.
Не уверен точно, но кажется название клапанов было Nanotek BLF230 B.
Но что говорить, если приводы воздушных клапанов можно купить на AliExpress за 2350р.
DF-A-I AC220V/DC24V/AC24V 20Nm 32s air damper actuator Ajustable air damper drive angle control for ventilation pipe valve
Как устанавливается сепаратор в систему отопления
Предпочтительнее устанавливать сепаратор в месте наиболее эффективного ламинарного потока. Постоянная скорость потока воды обеспечивается насосом нагнетающим теплоноситель в теплообменник котла. На выходе из котла перед гидрострелкой установка прибора будет малоэффективной. Он, конечно, будет работать, но учитывая то что гидрострелка, стоящая дальше будет регулировать скорость потока в сепараторе будет ощущаться изменение потока.
Этот фактор и будет негативно влиять на работу прибора.
Если прибор будет установлен после гидрострелки, когда скорость потока будет постоянной, а колебания будут минимальными, в корпус сепаратора будет поступать именно тот поток, который необходим для его работы. Корпус прибора устанавливается строго вертикально, это необходимо для сбора газов во внутренней камере перед газовым клапаном. Неправильная ориентация прибора чаще всего приводит к обратному эффекту – система завоздушивается еще больше.
Кроме того нужно сказать о том, что сепаратор деаэратор с функцией очистки от шлама по своей конструкции отличается от фильтра для очистки от шлама. Фильтр, очищающий жидкость от мелких частиц шлама, устанавливают в другом месте – на трубопроводе подачи охлажденного теплоносителя. Конструкция этого фильтра работает на других принципах, поэтому и устанавливается не после, а перед отопительным котлом.
Поиск лучшего воздухоотделителя для вашей системы ОВКВ
Наличие воздухоотделителя в вашей системе ОВКВ сильно влияет на общую производительность системы, особенно в системе с охлажденной водой.
Разделение воздуха — это общий термин при обсуждении оборудования HVAC. Существует большое разнообразие сепараторов воздуха, и их можно использовать по-разному в зависимости от ваших потребностей.
Несмотря на то, что флотация растворенным воздухом (DAF) необходима даже в системе вентиляции с ручным сбросом, все же очень важно предусмотреть наличие сепаратора воздуха, поскольку ни одна гидравлическая система не является воздухонепроницаемой. В противном случае постоянная перекачиваемая воздушно-водяная смесь резко снизит эффективность теплопередачи. Надлежащий сепаратор воздуха также снижает воздействие кислорода, что важно, поскольку кислород вызывает сильную коррозию, которая загрязняет систему.
Какие есть варианты воздухоотделителя HVAC?
Некоторые варианты воздухоразделительных установок:
- Тангенциальные воздухоотделители
- Линейные воздушные сепараторы
- Сепараторы для удаления наносов
- Сепараторы воздуха и грязи
- Воздухоочистители или воздухозаборники
Наряду с указанными воздухоотделителями для этих блоков также доступны опции, такие как:
- Фильтр
- Без фильтра
- MG — магнитные опции
Если вы заинтересованы в более индивидуальном решении, свяжитесь с нами по вопросам индивидуального изготовления.
Как работают эти воздухоотделители?
Каждый воздухоотделитель имеет собственный метод удаления воздуха. Ниже мы опишем обрисованные варианты, перечисленные выше.
Тангенциальные воздушные сепараторы
Конструкция тангенциального воздушного сепаратора обеспечивает поток жидкости без воздуха, что защищает от повреждений и системного шума. Этот блок имеет пазовые или фланцевые впускные и выпускные соединения. Тангенциальная конструкция приводит к меньшему размеру устройства. Для этого воздухоотделителя доступны более высокие рабочие давления.
Встраиваемые воздухоотделители
Наша серия встраиваемых воздухоотделителей представляет собой недорогую альтернативу для разделения воздуха в гидравлических системах отопления и охлаждения. Серия IAS/IASS становится точкой более низкой скорости системы за счет изменения направления потока через устройство.
Эта более низкая скорость наряду с изменением направления позволяет молекулам воздуха отделяться от воды.
После разделения воздух поднимается внутри встроенного воздухоотделителя. Затем он выливается через вентиляционное отверстие в верхней части сосуда. Это пойдет либо в атмосферу, либо в расширительный бачок.
Сепараторы для удаления осадка
Сепаратор для удаления осадка (SRS) представляет собой устройство для удаления осадка центробежного типа. Хотя конструкция аналогична воздушному сепаратору серии TAS, SRS также обладает преимуществом удаления твердых частиц.
Тангенциальная конструкция позволяет удалять осадок за счет вихревого действия, которое выталкивает взвешенный осадок за пределы сосуда в нижний отстойник. Затем вы можете легко удалить осадок. Тангенциальное действие также создает вихрь, который нагнетает вовлеченный воздух в центр и удаляет его через верхнее отверстие. Затем он выбрасывается в атмосферу или направляется в расширительный бак.
Сепараторы воздуха и грязи
Высокоскоростной и стандартно-скоростной коалесцирующий сепаратор воздуха и грязи STAD предназначен для использования в системах отопления, вентиляции и кондиционирования воздуха, в учреждениях и на промышленных предприятиях для удаления захваченного воздуха и твердых частиц из системной воды.
Это достигается за счет использования высокопроизводительного узла сепаратора седла внутри сепаратора.
Воздухоочистители (Воздушные совки)
Воздухоочиститель или воздухозаборник работают на том основании, что воздух поднимается по трубопроводу, а затем поступает в блок. Направляется в верхнее отверстие и выходит из системы через воздухоотводчик или в расширительный бачок. Поскольку правильная работа воздухоотделителя этого типа также зависит от скорости, размер воздухоотделителя этого типа зависит от надлежащей скорости потока. Этот тип разделения воздуха лучше всего подходит для жилых и небольших коммерческих помещений.
Как определить эффективность удаления воздуха
Нужна помощь?
Компания American Wheatley HVAC предлагает множество вариантов моделей. Если вы не уверены, какая из этих моделей подойдет вам лучше всего или вам нужна дополнительная настройка, свяжитесь с нами. Мы рады и готовы помочь вам найти правильное решение для ваших нужд!
* Воздушные сепараторы марки American Wheatley HVAC сконструированы и проштампованы в соответствии с требованиями раздела VIII ASME по котлам и сосудам под давлением и зарегистрированы Национальным советом.
Posted in Воздушные сепараторы, HVAC Products and tagged воздушный сепаратор, воздушный сепаратор, ASME Constructed, производство ОВКВ, продукты ОВКВ
Водяная система отопления
Водяная система отопления использует воду или пар для переноса тепла, необходимого для обогрева зданий или домов. Чаще всего используется система, использующая воду, нагретую до температуры 200 °F (93 °C).
Нагретая вода затем циркулирует по помещениям с помощью центробежных насосов. Эти насосы также известны как циркуляционные и имеют рабочие колеса, которые вращаются и заставляют воду распределяться по системе.
Затем горячая вода подается в помещение с помощью оконечных устройств. Существует множество конструкций оконечных устройств. Один из широко используемых известен как радиатор (плинтус с ребристыми трубами). Этот радиатор имеет ребристую трубку, которая увеличивает площадь поверхности между радиатором и воздухом.
Помните, что горячий воздух поднимается вверх, а холодный опускается вниз.
Холодный воздух из помещения проходит через эти ребра снизу и нагревается, прежде чем выбрасывается конвекцией в помещение. Типичные размеры радиатора 2 фута X 8 футов.
Паровой радиатор (Фото Дж. Крокера)
Другим оконечным устройством, которое сейчас широко используется в новых зданиях, является фанкойл. Блок фанкойла также состоит из ребер, которые обычно изготавливаются из алюминия. В случае фанкойла для циркуляции воздуха от оконечного блока в помещение используется вентилятор или воздуходувка.
Принудительная циркуляция воздуха с помощью вентилятора вместо конвекции помогает быстрее нагреть помещение по сравнению с обычным радиатором. Затем более холодная вода из оконечных устройств возвращается к источнику тепла для повторного нагрева и рециркуляции.
На этом рисунке показана самая простая концепция водяной системы отопления. Вот более подробная информация о различных компонентах, из которых состоит эта система отопления. Многие компоненты необходимы, так как горячая вода или пар могут быть опасны, если их не контролировать должным образом.
Простой однотрубный контур в водяной системе отопления
Источник тепла
Бойлер является основным оборудованием, используемым для нагрева воды. Если вы пойдете в отель или любое коммерческое здание, вы, вероятно, увидите котел в задней части здания. Одним из способов определить это является пар, который выходит из котла. Такие бойлеры обычно наполняются водой автоматически из трубы при снижении уровня воды.
Вода нагревается с помощью электричества (электрический котел), газа (газовый котел), жидкого топлива (жидкотопливный котел) или их смеси в зависимости от их наличия. В зависимости от конструкции или настроек температура воды может повышаться от 90°F (32°C) до 200°F (93°C).
Вот три наиболее распространенных типа котлов.
- Чугунный котел
- Стальной котел
- Водотрубный котел Cooper
Геотермальный тепловой насос
В последние годы геотермальный тепловой насос становится все более популярным благодаря своей эффективности.
Источником тепла является земля, озеро или бассейн. Тепло из этих источников извлекается с помощью системы сжатия пара и используется для нагрева воды до температуры 130°F (54°C).
Компоненты системы водяного отопления
Помимо котла, к другим компонентам, составляющим систему водяного отопления, относятся следующие.
Расширительный бак используется для хранения дополнительного объема воды, который образуется при нагревании воды. Компрессионный бак или стандартный расширительный бак – это самые основные используемые баки.
Центробежные насосы или также известные как циркуляционные насосы используются для циркуляции горячей воды от источника тепла к терминалам, расположенным в помещениях и обратно. Рабочие колеса соединены с двигателем системой рычажных механизмов, которые вращаются с высокой скоростью во время работы двигателей. Большинство крыльчаток изготовлены из бронзы или цветных металлов для предотвращения коррозии.
Сепаратор воздуха необходим для отделения воздуха, оставшегося в контуре трубопровода.
Воздух необходимо удалить из трубопровода, так как он может вызвать коррозию чугунных или стальных котлов. Проволочный экран в воздушном сепараторе улавливает пузырьки воздуха, когда вода проходит через него. Когда захваченные пузырьки становятся больше в размере, они в конечном итоге перемещаются в вентиляционное отверстие, которое выпускает воздух из системы.
Воздухоотводчик необходим для удаления воздуха из системы. Это простое устройство обычно располагается над сепаратором воздуха. Он может быть автоматического или ручного типа. Автоматический тип более удобен, так как эти вентиляционные отверстия автоматически открываются и закрываются при необходимости.
Устройства безопасности
Контроль верхнего предела — это предохранительное устройство, которое отключает питание источника тепла, если температура котла становится слишком высокой. Например, если температура воды в котле установлена на 160°F, это устройство может быть предназначено для отключения питания источника тепла при обнаружении температуры 180°F.
