❆ Канальный внутренний блок Mitsubishi Electric SEZ-KD25VAQ
| Внутренний блок: | |
| Тип кондиционера | Канальный |
| Режим работы | Охлаждение / обогрев |
| Напряжение электропитания | 220–240 B, 1 фаза, 50 Гц |
| Потребляемая мощность при охлаждении, кВт | 0,730 |
| Потребляемая мощность при обогреве, кВт | 0,803 |
| Сезонная энергоэффективность SEER | 5,2 (A) |
| Сезонная энергоэффективность SCOP | 3,8 (A) |
| Уровень звукового давления, дБ(А) | 22 – 25 – 29 |
| Уровень звуковой мощности, дБ(А) | 50 |
| Расход воздуха | 360-420-540 м3/ч |
| Максимальный рабочий ток | 7,4 А |

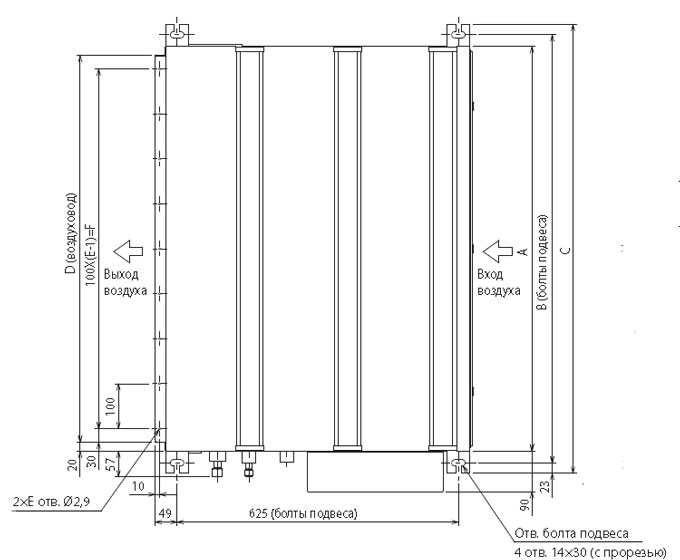

| Габариты внутреннего блока | 790х700х200 мм |
| Вес внутреннего блока | 18 кг |
| Диаметр дренажа | VP25 (наружный диаметр дренажной трубы 32 мм) |
| Страна производитель | Таиланд |
| Мощность обогрева, кВт | 2,9 (1,3 – 4,5) |
| Мощность охлаждения, кВт | 2,5 (1,5 – 3,2) |
Площадь помещения, кв. м | 25 |
– Компактный дизайн: высота внутренних блоков 200 мм.
– Регулируемое статическое давление 5/15/35/50 Па.
– Низкий уровень шума.
– Предусмотрен опциональный дренажный насос — PAC-KE07DM-E.
– Охлаждение до –15°С (SUZ-KA50/60/71VA2).
– Значительные возможности по длине магистрали хладагента и перепаду высот.
– Пульт управления не входит в комплект внутренних блоков SEZKD25/
35/50/60/71VAQ и заказывается отдельно. Предусмотрен
выбор из 3 вариантов: упрощенный проводной пульт управления
PAC-YT52CRA, новый проводной пульт PAR-31MAA, а также комплект
из беспроводного ИК-пульта PAR-SL97A-E и приемника ИК-сигналов
PAR-SA9CA-E.
– Новый проводной пульт управления PAR-31MAA оснащен большим
жидкокристаллическим экраном с подсветкой. Интерфейс пользо-
вателя полностью русифицирован.
Скачать PDF инструкцию по эксплуатации кондиционера SEZ-KD25VAQ
Скачать PDF инструкцию по установке кондиционера SEZ-KD25VAQ
SEZ-KD35VAQ
SEZ-KD50VAQ
SEZ-KD60VAQ
SEZ-KD71VAQ
MITSUBISHI ELECTRIC SEZ-KD25VAQ ВНУТРЕННИЙ БЛОК ДЛЯ МУЛЬТИСПЛИТ-СИСТЕМЫ КАНАЛЬНОГО ТИПА | Канальные внутренние блоки
Cредненапорный кондиционер (сплит-система) скрытого типа Mitsubishi Electric серии SEZ-KD, с ультратонким компактным дизайном, высота внутреннего блока всего 200 мм! Инверторное DC, PAM управление экономит электроэнергию, снижает шумовые характеристики и вибрацию.
Ввиду скромных габаритных размеров это отличный вариант для помещений с ограниченным запотолочным пространством. Ротационный компрессор существенно повышает ресурс эксплуатации кондиционера. Возможность регулировки статического давления способна снизить шумовые характеристики в воздухораспределительной магистрали. Комфорт и уют в доме – это то, к чему стремится каждый человек, а микроклимат жилья – неотъемлемая часть уюта.
Канальник от Mitsubishi Electric позволит вам почувствовать себя истинным творцом погоды у себя дома. Mitsubishi Electric SEZ-KD не только позволит охладить или нагреть помещение до комфортной температуры, но также обеспечит фильтрацию и очищение воздуха. Mitsubishi Electric SEZ-KD можно использовать не только дома или на даче, она также подойдет для офиса или торгового помещения. Бесшумен, обеспечивает качественную непрерывную работу, а также обладает рядом других несомненных преимуществ. Среди них важно отметить широкий диапазон рабочих температур, высокую степень фильтрации воздуха, возможность создавать направленный поток воздуха.
Канальный кондиционер Mitsubishi Electri станет незаменимым помощником в жаркое лето, а также идеально подойдет людям, страдающим аллергическими заболеваниями.
- Компактный дизайн: высота внутренних блоков 200 мм.
- Регулируемое статическое давление 5/15/35/50 Па.
- Низкий уровень шума.
- Предусмотрен опциональный дренажный насос — PAC-KE07DM-E.
- Охлаждение до –15°С (SUZ-KA50/60/71VA4).
- Значительные возможности по длине магистрали хладагента и перепаду высот.
Внимание! Пульт управления не входит в комплект внутренних блоков SEZ-KD25/35/50/60/71VAQ и заказывается отдельно. Предусмотрен выбор из 3 вариантов: упрощенный проводной пульт управления PAC-YT52CRA, полнофункциональный проводной пульт PAR-31MAA, а также комплект из беспроводного ИК-пульта PAR-SL97A-E и приемника ИК-сигналов PAR-SA9CA-E. Полнофункциональный проводной пульт управления PAR-31MAA оснащен большим жидкокристаллическим экраном с подсветкой.
Интерфейс пользователя полностью русифицирован.
