Содержание

Кондиционер Mitsubishi Electric SEZ-KD71VAQ, монтаж и бесплатная доставка по Москве и области

Гарантия три года

Все оборудование Mitsubishi Electric проходит двойной контроль качества и по праву считается техникой экстра-класса. Все материалы и изделия, поступающие на завод Mitsubishi от поставщиков, проходят входной контроль на соответствие техническим условиям. На каждом этапе производства действует промежуточный контроль качества компонентов. После схода с конвейера каждый кондиционер проходит тест на функционирование в течение 20 минут. Информация о персонале, работавшем над сборкой, а также результаты теста хранятся в компьютере для каждого изготовленного кондиционера в течение нескольких лет. Каждый день несколько кондиционеров из партии проходят дополнительную усиленную проверку в лабораториях завода.

Инверторная технология

Инверторная технология (Inverter Power Control) обеспечивает плавное изменение производительности компрессора, что повышает точность поддержания параметров комфортного микроклимата помещения, а также бесшумность, экономичность и долговечность работы кондиционера.

Проводной пульт (Опция)

Кондиционер может управляться при помощи проводного пульта управления.

Функция авторестарта

При помощи данной функции кондиционер запоминает пользовательские настройки и автоматически их восстанавливает в случае перебоев в электропитании.

Функция авторестарта

Кондиционер помнит пользовательские настройки и в случае сбоев в электроснабжении легко их восстанавливает.

Автосмена Нагрев-Охлаждение

Кондиционер способен сам определять режим работы для достижения заданной температуры.

Самодиагностика (индикация кода неисправности)

При возникновении какой-либо неисправности ее код отображается на пульте управления для удобства диагностики системы.

Таймер на 12 часов

Работу кондиционера можно запрограммировать при помощи 12-часового таймера.

Таймер работает на включение и отключение, шаг таймера – 1 час.

Вентилятор DC

Для уменьшения электропотребления во внутренние и наружные блоки кондиционеров устанавливаются высокоэффективные бесконтактные двигатели постоянного тока для привода вентиляторов. Ротор такого двигателя имеет внешний постоянный магнит, расположенный на поверхности ротора. Эти двигатели обладают повышенным крутящим моментом на малых оборотах, что позволило снизить скорость вращения вентиляторов и уменьшить шум от внутреннего и наружного блоков.

Статор электродвигателя с обмоткой сосредоточенного типа

Статор характеризуется использованием обмотки сосредоточенного типа, а также специальной структуры полюсов статора, называемой «Poki Poki Core».

Такая обмотка может быть уложена на сердечник в развернутом состоянии. Разработанный компанией Mitsubishi Electric способ изготовления двигателей существенно улучшает их эффективность.

Френопроводы R22

Кондиционер можно установить на френопроводы (труботрассу) предыдущего поколения – R22. Например, если у Вас уже стоит кондиционер, но работает он уже не так эффективно или просто сломался, то наши монтажники без проблем установят новый кондиционер на труботрассу старого образца.

Сезонный коэффициент “А” (охлаждение)

Кондиционер имеет сезонный уровень энергоэффективности “А” (при охлаждении).

Это означает, что в весенне-осенний период кондиционер работает наиболее эффективно и тратит минимальное количество электроэнергии.

Сезонный коэффициент “А” (обогрев)

Кондиционер имеет сезонный уровень энергоэффективности “А” (при обогреве). Это означает, что в весенне-осенний период кондиционер работает наиболее эффективно и тратит минимальное количество электроэнергии.

Mitsubishi electric SEZ-KD71VAQ / SUZ-KA71VA6 Канальный кондиционер

	АВТОМАТИЧЕСКОЕ ИЗМЕНЕНИЕ РЕЖИМОВ. В режиме АВТО кондиционер может самостоятельно совершать настройку своей работы. В случае существенного потепления оборудование автоматически переключается в режим охлаждения и, наоборот, при похолодании – на обогрев.
	АВТО РЕЖИМ ДЛЯ РЕГУЛИРОВАНИЯ СКОРОСТИ ВЕНТИЛЯТОРА. Опция обозначает наличие режима автоматического выбора скорости вентилятора. АВТО режим определяет нужную скорость исходя из температурного уровня микроклимата помещения. В случае достижения нужного показателя, микропроцессор сразу снижает скорость вентилирования. Благодаря этому создаются условия для комфортного нахождения людей в зоне действия прибора.
	АВТОРЕСТАРТ. В случае непредвиденных перебоев электропитания и сбоев в отлаженном режиме работы, предусмотрена дополнительная функция автоматического восстановления начальных настроек. Работа оборудования с данной функцией в автоматически возобновляет свое прежнее функционирование с исходными параметрами в случаеесли произошел сбой в работе элекросети.
	ОХЛАЖДЕНИЕ ПРИ НИЗКОЙ ТЕМПЕРАТУРЕ НАРУЖНОГО ВОЗДУХА. Данная опция позволяет осуществлять работу внутреннего блока кондиционера Mitsubishi на охлаждение при минусовых температурах воздуха на улице. Часто возникает ситуация, когда необходимо обеспечить необходимый микроклимат в заданном температурном режиме в помещениях спецназначения (серверных, аппаратных, киностудиях, больничных боксах и т.д.)
	ДВИГАТЕЛИ ПОСТОЯННОГО ТОКА ВЕНТИЛЯТОРОВ. Пиктограмма указывает на то, что устройство оборудовано высокоэффективным бесконтактным двигателем постоянного тока, который предназначен для запуска и контроля работы вентиляторов Внедрение этого двигателя позволяет уменьшить скорость работы вентилятора, снизив при этом шум и энергопотребление.
	ГРУППОВОЕ УПРАВЛЕНИЕ (ОПЦИЯ) Существует возможность управления разными режимами для целой группы кондиционеров Mitsubishi через центральный дистанционный пульт.
	ТРУБА С ВНУТРЕННЕЙ НАКАТКОЙ. Наличие пиктограммы указывает на то, что в теплообменнике используется дорогая труба с внутренней накаткой, которая отличается более интенсивной теплопроводимостью.
	ПАМЯТЬ НЕИСПРАВНОСТЕЙ. В памяти микропроцессора фиксируется код последней неисправности. Благодаря этому упрощается процесс выявления новых неисправностей мастерами сервисных служб, а также не допускается в будущем повторение стандартных ошибок.
	ПОДКЛЮЧЕНИЕ К СИГНАЛЬНОЙ ЛИНИИ M-NET (ОПЦИЯ) Функция реализуется через центральный контроллер, позволяющий выполнять подсоединение кондиционеров к специализированной сигнальной линии от мультизональных систем серии CityMulti. Это позволяет эксплуатировать оборудование посредством управления с центра диспетчеризации. Примером является использование многофункционального контроллера АЕ-200Е/АЕ-50Е/ЕW-50Е Это позволяет эксплуатировать оборудование посредством управления с центра диспетчеризации. Примером является использование многофункционального контроллера АЕ-200Е/АЕ-50Е/ЕW-50Е.
	MXZ ПОДКЛЮЧЕНИЕ. Обозначение свидетельствует о том, что внутренний блок модели кондиционера Mitsubishi может монтироваться как самостоятельный блок, либо же как часть мультисистемы MXZ.
	PAM-УПРАВЛЕНИЕ. Обозначение «PAM управление» свидетельствует о том, что в кондиционере внедрена инновационная энергосберегающая технология, а именно высокотехнологичный инвертор преобразующий постоянный ток – Power Active Module или сокращенно PAM. Применение такого инвертора обеспечивает существенную экономию расхода электроэнергии по сравнению с приборами неинверторного типа до 30%. Действие PAM направлено на максимально эффективное потребление питающего напряжения.
	ТЕХНОЛОГИЯ ИСПОЛЬЗОВАНИЯ ТРУБОПРОВОДОВ ОТ ФРЕОНА R22. Применение высокотехнологичных новаций при конструировании компрессорных установок, позволило легко переходить на работу с хладагентом R410A, используя при этом фреонопроводы из меди устаревших систем R22. Это позволило сэкономить на покупке и установке новых трубопроводов в соответствии с требованиями Киотского протокола. Они вынуждают применять новые озонобезопасные хладагенты типа R410A для ряда стран.
	СТАТОР ЭЛЕКТРОДВИГАТЕЛЯ С ОБМОТКОЙ СОСРЕДОТОЧЕННОГО ТИПА. Статор двигателя кондиционера создан с применением обмотки сосредоточенного типа и кроме того, статор имеет особую структуру полюсов, которая имеет название «Poki Poki Core» Инженеры Mitsubishi Electric, разработав такой способ производства двигателей, значительно повысили их производительность.
	САМОДИАГНОСТИКА. Функция позволяет проводить раннюю диагностику кондиционеров Mitsubishi на предмет всевозможных поломок. На момент включения центральным микропроцессором кондиционера совершается сканирование датчиков, внедренных в разных частях системы. Далее проходит их оценивание, путем сопоставления их текущих значений с технически правильными. В случае, когда значения находятся в пределах нормы, кондиционер запускается в нормальном режим работы, если расхождение в показателях существенное – возникает аварийность, и на дистанционном пульте высвечивается сигнал ошибки.
	НАСТЕННЫЙ ПУЛЬТ (ОПЦИЯ) Пиктограмма обозначает, что управлять дистанционно режимами работы и перестройкой кондиционера можно при помощи проводного пульта, размещающего на стене.
	РЕЗЬБОВЫЕ СОЕДИНЕНИЯ. Такие соединения делают процесс монтажа значительно проще, ведь нет необходимости в пайке фреонопроводов.
	НЕДЕЛЬНЫЙ ТАЙМЕР. Функция отвечает за настройку старта и отключения прибора в заданных режимах работы на протяжении дня и имеет 8 шаблонных режимов работы для удобной настройки на каждый день.
	УПРАВЛЕНИЕ ЧЕРЕЗ ИНТЕРНЕТ. Опция предусматривает возможность удаленного доступа и управления устройством через соединение прибора посредством сети Интернет с ПК или мобильным устройством пользователя.
	Инверторные технологии.
	ДРЕНАЖНЫЙ НАСОС (ОПЦИЯ) Внутренний блок оборудован встроенным дренажным насосом, который обеспечивает отведение конденсата

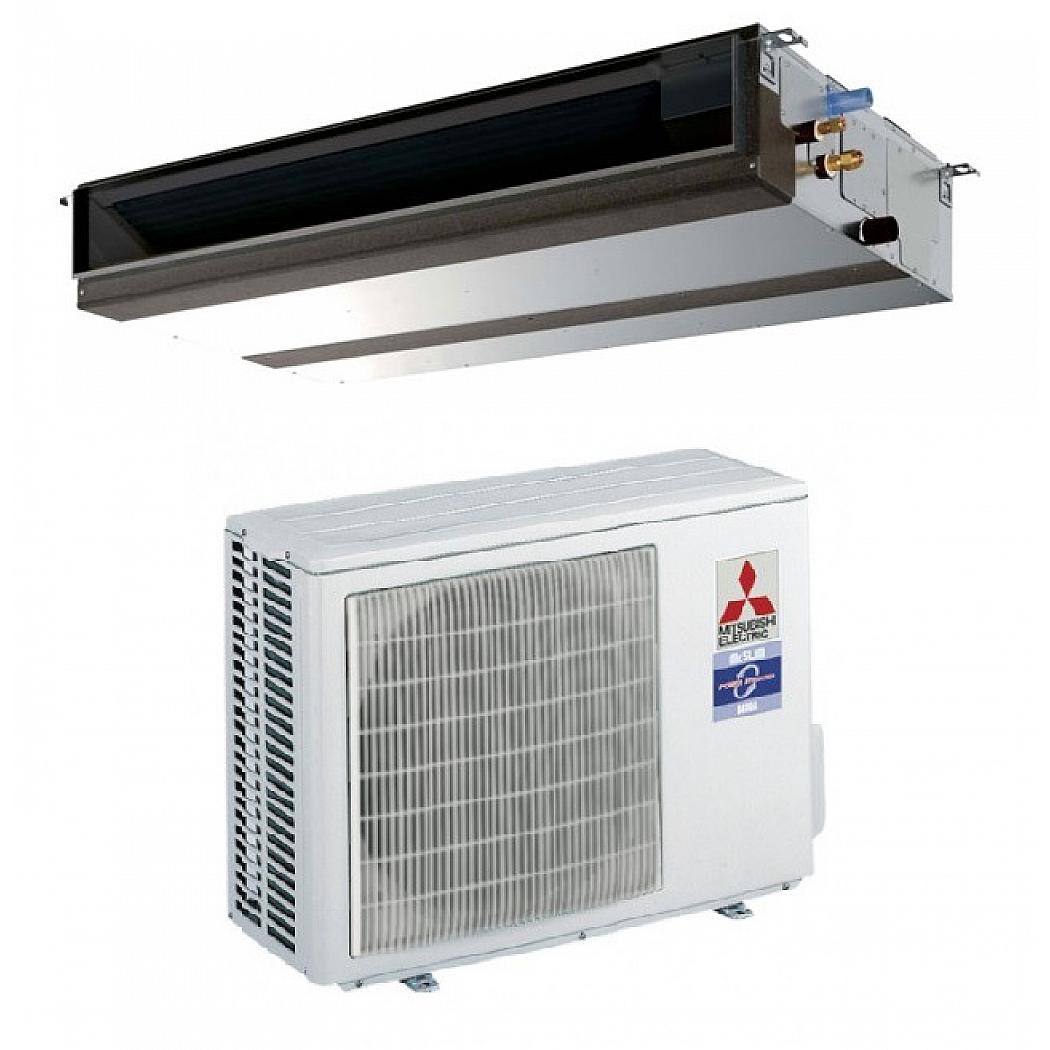

Mitsubishi Electric SEZ-KD71VAQ/SUZ-KA71VA (инвертор)

Инверторные сплит-системы канального типа. Охлаждение и обогрев

Описание

Компактный дизайн: высота внутренних блоков 200 мм.
Регулируемое статическое давление 5/15/35/50 Па.
Низкий уровень шума.
Предусмотрен опциональный дренажный насос — PAC-KE07DM-E.
Охлаждение до –15°С (SUZ-KA50/60/71VA4).
Значительные возможности по длине магистрали хладагента и перепаду высот.
Пульт управления не входит в комплект внутренних блоков SEZ-KD25/35/50/60/71VAQ и заказывается отдельно. Предусмотрен выбор из 3 вариантов: упрощенный проводной пульт управления PAC-YT52CRA, полнофункциональный проводной пульт PAR-31MAA, а также комплект из беспроводного ИК-пульта PAR-SL97A-E и приемника ИК-сигналов PAR-SA9CA-E.
Полнофункциональный проводной пульт управления PAR-31MAA оснащен большим жидкокристаллическим экраном с подсветкой. Интерфейс пользователя полностью русифицирован.

Технические характеристики

SEZ-KD71VAQ

Производительность в режиме охлаждения – 7.1 кВт

Производительность в режиме обогрева – 8. 1 кВт

Потребляемая мощность в режиме охлаждения – 2.21 кВт

Потребляемая мощность в режиме обогрева – 2.268 кВт

Уровень звуковой мощьности – 29

Диаметр жидкостной трубы – 9.52 мм

Диаметр газовой трубы – 15.88 мм

Диаметр дренажа – 32 мм

Макс. длина магистрали – 30 м

Макс. перепад высот – 30 м

Расход воздуха – 720 м3/ч

Размер – 1190 x 700 x 200 (Ш x Г х В) мм

Температурный режим охлаждение – -15 … +46°C

Температурный режим обогрев – -11 … +28°C WB

Вес – 27 кг

SUZ-KA71VA

Холодопроизводительность – 7. 1 кВт

Напряжение питания – 220-240 В, 1 ф, 50 Гц

Диаметр жидкостной трубы – 9.52 мм

Диаметр газовой трубы – 15.88 мм

Канальная сплит-система Mitsubishi Electric SEZ-KD71VAQ / SUZ-KA71VA: цена, характеристики

Это одна из лучших современных систем кондиционирования от всемирно известного производителя. Главная особенность устройства – способность настраиваться на температурный режим в помещении. Это значит, что во время работы кондиционер не нужно настраивать вручную. Кроме того, так снижается расход электроэнергии. Устройство оснащено системами автоматического рестарта и самодиагностики. Это позволяет избежать неполадок и поломок. Система работает негромко.

Модель SEZ-KD71VAQ / SUZ-KA71VA – это сплит-система, которая быстро и легко монтируется в помещении. Она максимально равномерно распределяет подаваемый воздух, так что даже в большом здании обеспечивается комфортный микроклимат. Дизайн модели разработан таким образом, чтобы кондиционер было максимально легко, удобно и быстро установить. Основной блок обладает компактным размером. Благодаря тщательно проработанному дизайну изделие обладает компактными размерами, а его установка занимает всего пару часов.

Внутренний блок:
Напряжение электропитания	220–240 B, 1 фаза, 50 Гц
Потребляемая мощность при охлаждении, кВт	2,210
Потребляемая мощность при обогреве, кВт	2,268
Сезонная энергоэффективность SEER	5,2 (A)
Сезонная энергоэффективность SCOP	3,8 (A)
Уровень звукового давления, дБ(А)	29 – 34 – 39
Уровень звуковой мощности, дБ(А)	60
Расход воздуха	720-960-1200 м3/ч
Максимальный рабочий ток	17,0 А
Габариты внутреннего блока	1190х700х200 мм
Вес внутреннего блока	27 кг
Диаметр дренажа	VP25 (наружный диаметр дренажной трубы 32 мм)
Наружный блок:
Габариты наружного блока	840x330x880 мм
Вес наружного блока	53 кг
Потребляемая мощность при охлаждении, кВт	2,100
Потребляемая мощность при обогреве, кВт	2,247
Уровень звукового давления НБ	55 дБ(А)
Уровень звуковой мощности НБ	69 дБ(А)
Максимальный рабочий ток	16,1 А
Диаметр жидкостной трубы	9,52 (3/8) мм (дюйм)
Диаметр газовой трубы	15,88 (5/8) мм (дюйм)
Перепад высот	30 м
Диапазон наружных температур при охлаждении	–15 … +43°C
Диапазон наружных температур при обогреве	–11 … +18°C по влажному термометру
Марка хладагента	R410A

Скачать PDF инструкцию по эксплуатации кондиционера SEZ-KD71VAQ / SUZ-KA71VA

Скачать PDF инструкцию по установке кондиционера SEZ-KD71VAQ / SUZ-KA71VA

Канальный кондиционер Mitsubishi Electric SEZ-KD71VAQ/SUZ-KA71VA

УСЛОВИЯ ОПЛАТЫ

Оплата заказа производится после подтверждения заказа и получения счета от нашего менеджера. Безналичный расчет возможен как для юридических, так и для физических лиц. Оплата производится на расчетный счет компании. Для Вашего удобства реализована система автоматического оповещения о поступлении денег по заказу. За 5 лет успешной работы в благонадежности нашей компании убедилось более 3000 компаний и физических лиц.

ЮР. ЛИЦАМ:

Платежными поручениями на расчетный счет на основании счета, договора, счет фактуры.

ФИЗ. ЛИЦАМ:

Платежными поручениями на расчетный счет через ближайшее отделение банка или личного кабинета банка клиента.

БЫСТРАЯ ДОСТАВКА И

УДОБНАЯ ОПЛАТА В настоящее время на российском рынке насчитывается больше 38 000 транспортных компаний. Осознавая все сложности, которые могут возникнуть при доставке груза, нами было принято принципиальное решение – доставка оборудования для клиента должна обходиться максимально легко и прозрачно.

ВАШ ГРУЗ БУДЕТ ДОСТАВЛЕН

НА МАКСИМАЛЬНО ВЫГОДНЫХ УСЛОВИЯХ

Быстрая

доставка Доставка оборудования осуществляется до терминала транспортной компании в Вашем городе или по Вашему адресу

Страховка

грузов Все грузы застрахованы.

Берем на себя ответственность за все вопросы, связанные с доставкой оборудования

Оптимальные

сроки Наши логисты ежедневно отслеживают готовность оборудования к отгрузке и ищут самый быстрый и удобный способ доставки

Гарантия

поставки В случае утери или повреждения груза на этапе транспортировки, мы осуществляем новую поставку оборудования за свой счет

КАК ОСУЩЕСТВЛЯЕТСЯ

ДОСТАВКА ОБОРУДОВАНИЯ?

За более чем 5-летний период работы, мы осуществили более 2000 поставок инженерного оборудования по России и странам ближнего зарубежья. Этот опыт позволяет нам осуществлять доставку Вашего оборудования на самых выгодных условиях.

Мы работаем с следующими

транспортными компаниями:

DPD (АО “Армадилло Бизнес Посылка”)
ООО “Деловые линии”
ООО “ПЭК”
ООО “Азимут”
ООО “РАТЭК”
ООО “АвтоКотракт”

Оборудование будет доставлено до терминала транспортной компании в Вашем городе или по Вашему адресу. Весь процесс поставки ежедневно мониторится нашими логистами. Кроме этого для Вашего удобства реализована система автоматических уведомлений о статусе груза.

Мы гарантируем – Ваш груз будет доставлен
точно по месту, вовремя, в целости и сохранности.

ДОСТАВКА В ЦИФРАХ

грузов застраховано на сумму

> 133 155 900 Р> 3 960 000 Р

наших клиентов сэкономлено
за счет доставки

За 2015 год грузы отправлены в 190 городов
России, Казахстана, Узбекистана

Кондиционер mitsubishi electric sez-kd71vaq/suz-ka71va2

ОСОБЕННОСТИ ВНУТРЕНЕГО БЛОКА КОНДИЦИОНЕРА

Компактный дизайн: высота внутренних блоков 200 мм.
Регулируемое статическое давление 5/15/35/50 Па.
Низкий уровень шума.
Предусмотрен опциональный дренажный насос — PAC-KE07DM-E.
Охлаждение до –15С (SUZ-KA50/60/71VA2).
Значительные возможности по длине магистрали хладагента и перепаду высот.
Пульт управления не входит в комплект внутренних блоков SEZKD25/35/50/60/71VAQ и заказывается отдельно. Предусмотрен выбор из 3 вариантов: упрощенный проводной пульт управления PAC-YT52CRA, новый проводной пульт PAR-31MAA, а также комплект из беспроводного ИК-пульта PAR-SL97A-E и приемника ИК-сигналов PAR-SA9CA-E.
Полнофункциональный проводной пульт управления PAR-31MAA оснащен большим жидкокристаллическим экраном с подсветкой. Интерфейс пользователя русифицирован.

Автоматическая скорость вентилятора. По мере приближения к целевой температуре скорость вентилятора внутреннего блока автоматически уменьшается.

Встроенный недельный таймер. Таймер позволяет задавать до 4 действий в течение дня: включение/выключение и изменение целевой емпературы.

Авторестарт. Автоматический возврат кондиционера в предыдущий рабочий режим после восстановлений электропитания.

Автоматическая смена режима. Система управления автоматически переключает режимы (охлаждения или нагрев) для поддержания целевой температуры в помещении.

Охлаждение при низких температурах. Система управления наружного блока изменяет частоту вращения вентилятора для стабилизации давления конденсации хладагента, что позволяет охлаждать помещение даже при низкой температуре наружного воздуха.

Пульт управления PAC-YT52CRA или PAR-31MMA. Предусмотренна возможность подключение пультов управления. Упращенного PAC-YT52CRA или полнофункционального PAR-31MMA. PAR-31MMA имеет множество специальных функций, встроенный 7-ми дневный таймер, а также он полностью руссифицированный.

Центральное включение/выключение. Приборы такого типа могут быть подключены к центральному контроллеру MAC-821SC-E, который обеспечивает включение и выключение, а также индикацию групп (не более 8).

Подключение к сигнальной линии M-Net. Приборы такого типа могут быть подключены к сигнальной линии центральных контроллеров мультизональных систем.

Групповое управление. Один пульт управления может одновременно задавать рабочие параметры для нескольких систем кондиционирования (до 16).

Дренажный насос. Дополнительная опция, установка дренажного насоса.

Самодиагностика (индикация кода неисправности). При возникновении какой-либо неисправности ее код отображается на пульте управления для удобства диагностики системы.

Сохранение архива кодов неисправностей. Коды неисправности, зафиксированные при работе системы, заносятся в энергонезависимую память и могут быть проверены в процесе диагностики.

ОСОБЕННОСТИ НАРУЖНОГО БЛОКА КОНДИЦИОНЕРА

Серия Inverter — доступное качество. Традиционное качество Mitsubishi Electric, инверторные технологии, которые обеспечивают быстрый выход на режим, низкое энергопотребление и отсутствие пусковых токов, комфортный уровень шума, — все это укладывается в приемлемую цену. Там, где нет необходимости в расширенных функциях, а также специальных требований к дизайну внутреннего блока, серия Inverter станет оптимальным выбором.

Функция экономичного охлаждения Econo Cool.
Встроенный 12-ти часовой таймер автоматического включения или выключения. Дискретность установки таймера составляет 1 час.
Автоматическое возобновление работы после сбоя электропитания (авторестарт).

Системы кондиционирования воздуха Mitsubishi Electric с инвертором автоматически подстраиваются под изменяющееся количество теплоты, поступающее в помещение. Оптимальное регулирование производительности компрессора обеспечивает не только комфортное поддержание температуры в режимах охлаждения и нагрева воздуха, но и экономию электроэнергии. Компании Mitsubishi Electric удается сочетать в своем оборудовании мощь, комфорт и максимально возможную на сегодняшний день экономичность.

ЧТО ТАКОЕ ИНВЕРТОР?

Инвертор представляет собой печатный узел (плата с электронными компонентами), установленный в наружный агрегат, который регулирует частоту вращения компрессора за счет изменения амплитуды и частоты напряжения, приложенного к его электродвигателю. Встроенный микропроцессор собирает информацию с многочисленных датчиков, отслеживающих рабочие условия, и вычисляет необходимую производительность компрессора для быстрого достижения комфортной температуры в помещении при оптимальном электропотреблении.

ЭКОНОМИЧНАЯ РАБОТА

Чрезвычайно низкие эксплуатационные расходы — это основное преимущество инверторных систем. Инверторный привод сочетает в себе передовые технологии в области микропроцессорной техники, математической составляющей программного обеспечения, силовой электроники, материаловедения, а также в области высокоточной механической обработки. Синергетический эффект от сочетания различных подходов гарантирует максимальную эффективность охлаждения или нагрева воздуха.

Быстро и мощно. Производительность компрессора увеличивается до максимума сразу после включения кондиционера, что обеспечивает быстрый вход в зону комфортных температур. Далее за счет плавного регулирования поддерживается оптимальная производительность, что гарантирует экономичную работу. Это аналогично плавному движению автомобиля по загородному шоссе без пробок и светофоров.

Стабильная температура в помещении. Система управления изменяет частоту вращения компрессора и отслеживает изменение температуры воздуха в помещении. На основании этих данных вычисляется оптимальная

производительность системы для стабильного поддержания температуры. Отсутствие температурных колебаний создает действительно комфортные условия в помещении.

Статор электродвигателя с обмоткой сосредоточенного типа. Статор характеризуется использованием обмотки сосредоточенного типа, а также специальной структуры полюсов статора, называемой Poki Poki Core. Такая обмотка может быть уложена на сердечник в развернутом состоянии. Разработанный компанией Mitsubishi Electric способ изготовления двигателей существенно улучшает их эффективность.

Ротор электродвигателя из редкоземельного металла (компрессор). Во всех новых компрессорах ротор двигателя содержит постоянный магнит из редкоземельных металлов. Магнитный поток такого ротора в несколько раз превосходит поток ротора с магнитом из феррита. Взаимодействие мощных магнитных полей ротора сложной формы и статора повышает мощность и уменьшает электропотребление двигателя.

Труба с внутренней накаткой. При изготовлении теплообменников применяется более дорогая труба, имеющая внутреннюю накатку, что ведет к интенсификации теплообмена и увеличению энергоэффективности системы.

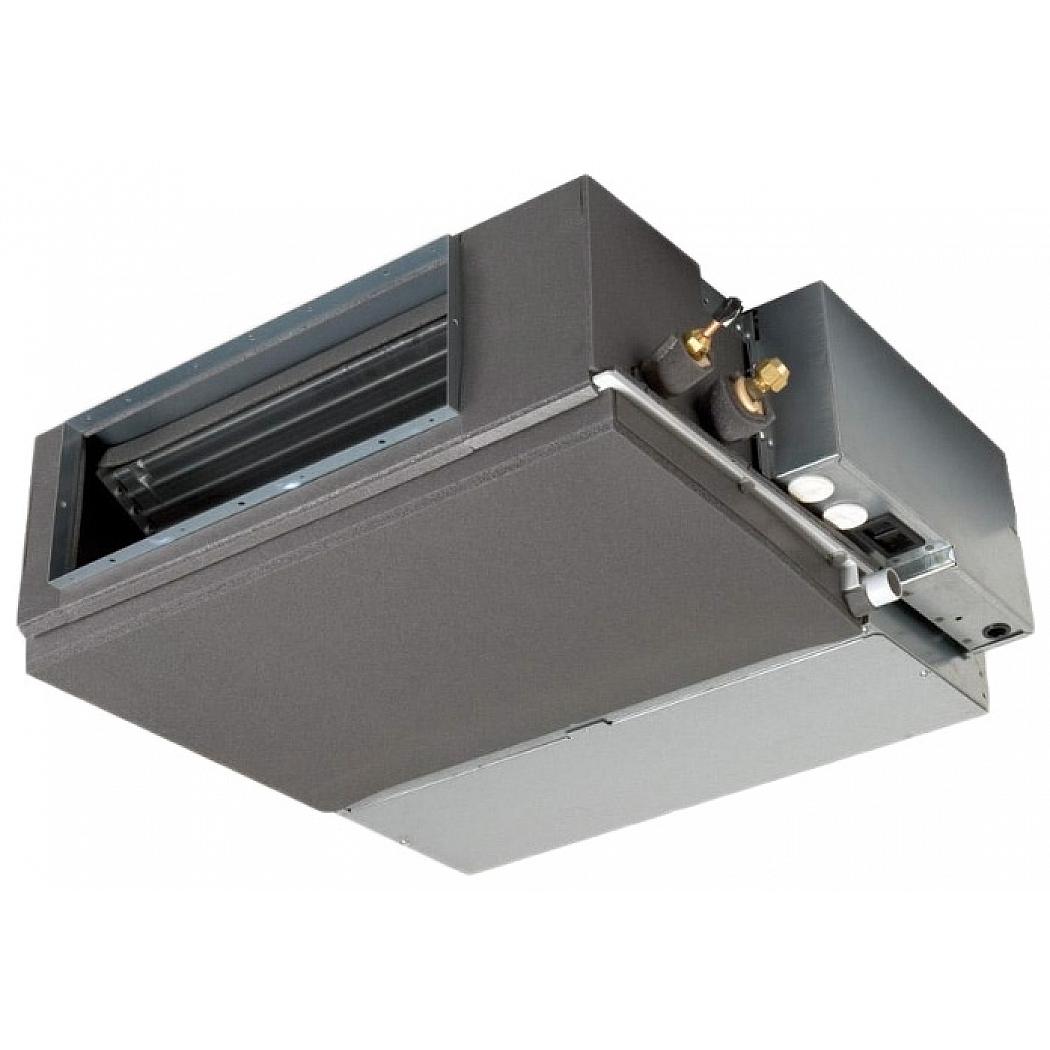

Mitsubishi Electric SEZ-KD71VAQ канальный внутренний блок

Настоящий договор между интернет-магазином OZONAIR.RU и пользователем услуг интернет-магазина, именуемым в дальнейшем «Покупатель» определяет условия приобретения товаров через сайт интернет-магазина https://ozonair.ru

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. ООО «ГК Озон Групп» публикует настоящий договор купли-продажи, являющийся публичным договором – офертой (предложением) в адрес физических и юридических лиц в соответствии со ст. 435 и пунктом 2 статьи 437 Гражданского Кодекса Российской Федерации (далее – ГК РФ).

1.2. Настоящая публичная оферта (именуемая в дальнейшем «Оферта») определяет все существенные условия договора между ООО «ГК Озон Групп» и лицом, принявшим условия Оферты.

1.3. Настоящий договор заключается между Покупателем и интернет – магазином в момент оформления заказа.

1.4. Оферта может быть (принята) любым физическим или юридическим лицом на территории Российской Федерации, имеющим намерение приобрести товар или услуги, реализуемые и предоставляемые ООО «ГК Озон Групп» через интернет-магазин, расположенный на сайте https://ozonair.ru

1.5. Покупатель безоговорочно принимает все условия, содержащиеся в оферте в целом (т.е. в полном объеме и без исключений).

1.6. В случае принятия условий настоящего договора (т.е. публичной оферты интернет-магазина), физическое или юридическое лицо, производящее акцепт оферты, становится Покупателем. Акцептом является факт оплаты заказа в размере и на условиях настоящего соглашения.

1.7. Оферта, все приложения к ней, а также вся дополнительная информация о товарах/услугах ООО «ГК Озон Групп», опубликована на сайте ozonair.ru

2. СТАТУС ИНТЕРНЕТ – МАГАЗИНА ozonair.ru

2.1. Интернет-магазин является собственностью ООО «ГК Озон Групп» и предназначен для организации дистанционного способа продажи товаров через сеть интернет.

2.2. Интернет-магазин не требует от Покупателя специальных действий для использования ресурса интернет-магазина для просмотра товара, расчета и оформления заказа, таких как регистрация или заключение договора на пользование ресурсом интернет-магазина.

2.3. Интернет-магазин не несет ответственности за содержание и достоверность информации, предоставленной Покупателем при оформлении заказа.

3. СТАТУС ПОКУПАТЕЛЯ

3.1. Покупатель несет ответственность за достоверность предоставленной при оформлении заказа информации и ее чистоту от претензий третьих лиц.

3.2. Покупатель подтверждает свое согласие с условиями, установленными настоящим Договором, путем проставления отметки в графе «Условия Договора мною прочитаны полностью, все условия Договора мне понятны, со всеми условиями Договора я согласен» при оформлении заказа.

3.3. Использование ресурса интернет-магазина для просмотра и выбора товара, а так же для оформления заказа является для Покупателя безвозмездным.

4. ПРЕДМЕТ ОФЕРТЫ

4.1. Продавец, на основании заказов Покупателя и на основании предварительной оплаты, продаёт Покупателю товар в соответствии с условиями и по ценам, установленным Продавцом в оферте и приложениях к ней.

4.2. Доставка товаров, заказанных и оплаченных Покупателем, осуществляется Продавцом или Перевозчиком. Покупатель имеет право забрать товар со склада Продавца самостоятельно (самовывоз). Покупателю при оформлении заказа предоставляется право выбора способа доставки.

4.3. К отношениям между Покупателем и Продавцом применяются положения ГК РФ о розничной купле-продаже (§ 2 глава 30), Закон РФ «О защите прав потребителей» от 07.02.1992 №2300-1, а также иные нормативные правовые акты, принятые в соответствии с ними.

4.4. Физическое или юридическое лицо считается принявшим все условия оферты (акцепт оферты) и приложений к ней в полном объеме и без исключений с момента поступления денежных средств в счет оплаты товара на расчётный счёт Продавца (в случае безналичной оплаты), либо с момента поступления денежных средств в счет оплаты товара на расчетный счет Оператора платежной системы (в случае оплаты через платежные системы), либо внесения денежных средств в кассу Продавца в порядке, предусмотренном Разделом 10 оферты и на условиях, установленных Продавцом в приложениях к оферте. В случае акцепта оферты одним из вышеуказанных способов, физическое лицо считается заключившим с Продавцом договор купли-продажи заказанных товаров и приобретает статус Покупателя.

5. ОПРЕДЕЛЕНИЯ

5.1. Покупатель – физическое или юридическое лицо, принявшее в полном объеме и без исключений условия оферты (совершившее акцепт оферты) в соответствии с п. 4.4. оферты.

5.2. Продавец – ООО «ГК Озон Групп»

5.3. Интернет-магазин – интернет-сайт, имеющий адрес в сети интернет http://ozonair.ru принадлежащий Продавцу и предназначенный для продажи Продавцом Покупателям на основании оферты товаров, принадлежащих Продавцу.

5.4. Сайт – интернет-сайт, имеющий адрес в сети интернет https://ozonair.ru

5.5. Каталог – информация о товарах, размещенная в интернет-магазине.

5.6. Товар – климатическое оборудование, реализуемое Продавцом в интернет-магазине.

5.7. Заказ – решение Покупателя приобрести товар, оформленное в интернет-магазине.

5.8. Место исполнения договора – место (адрес), указанное Покупателем, по которому доставляется товар Покупателю силами Продавца, или склад Продавца, в случае отказа Покупателя от доставки товара силами Продавца, или территория перевозчика, договор с которым заключил Покупатель.

5.9. Представитель – физическое лицо, предъявившее квитанцию или иной документ, свидетельствующий о заключении договора. Представитель юридического лица кроме вышеуказанных документов обязан предъявить доверенность на получение товара и паспорт.

5.10. Перевозчик – юридическое лицо или индивидуальный предприниматель, принявшие на себя по договору перевозки обязанность доставить вверенный ему отправителем товар из пункта отправления в пункт назначения, а также выдать товар получателю. Договор перевозки с перевозчиком заключается Покупателем самостоятельно в случае отказа Покупателя от доставки товара силами Продавца.

5.11. Стороны – совместно Покупатель и Продавец.

6. ПОРЯДОК ЗАКЛЮЧЕНИЯ ДОГОВОРА КУПЛИ-ПРОДАЖИ

6.1. Покупатель может оформить заказ самостоятельно на сайте интернет-магазина, либо через менеджера по телефонам, указанным на сайте, на условиях Договора купли-продажи (публичной оферты интернет-магазина).

6.2. При оформлении заказа в интернет-магазине, Покупатель обязан предоставить о себе информацию:

Ф.И.О. (для физических лиц) или полное наименование, ИНН (для юридических лиц) Покупателя Товара;

адрес доставки Товара;

контактный телефон и электронную почту Покупателя Товара.

6.3. Волеизъявление Покупателя осуществляется посредством внесения последним соответствующих данных в форму заказа в интернет-магазине либо подачей заявки через менеджера интернет-магазина или по e-mail.

6.4. Интернет-магазин не редактирует информацию о Покупателе.

6.5. Для получения бумажного экземпляра Договора купли-продажи, Покупатель отправляет заявку по электронной почте или телефону, указанным на сайте.

7. ИНФОРМАЦИЯ О ТОВАРЕ

7.1. Товар представлен на сайте через фото-образцы, являющиеся собственностью интернет-магазина.

7.2. Каждый фото-образец сопровождается текстовой информацией: наименованием, размерным рядом, ценой и описанием товара.

7.3. Все информационные материалы, представленные в интернет – магазине, носят справочный характер и не могут в полной мере передавать информацию о свойствах и характеристиках товара, включая цвета, размеры и формы. В случае возникновения у Покупателя вопросов, касающихся свойств и характеристик товара, Покупатель должен, перед оформлением заказа, обратиться к Продавцу по телефонам указанным на сайте.

7.4. По просьбе Покупателя менеджер интернет-магазина обязан предоставить (по телефону или посредством электронной почты) прочую информацию, необходимую и достаточную, с точки зрения Покупателя, для принятия им решения о покупке товара.

7.5. Покупатель уведомлен о том, что приобретая товар со скидкой, установленной в связи с его недостатками (дефектами), он лишается права ссылаться на них в дальнейшем.

7.6. Покупатель уведомлен Продавцом о том, что товар, указанный в счете отдельными позициями в любом случае не является комплектом.

8. ПОРЯДОК ПРИОБРЕТЕНИЯ ТОВАРА

8.1. Покупатель вправе оформить заказ на любой товар, представленный в интернет-магазине. Каждый товар может быть заказан в любом количестве. Исключения из указанного правила указаны в описании каждого товара в случае проведения акций, снятия товара с продажи и т.п.

8.2. Заказ может быть оформлен Покупателем по телефонам, указанным на сайте или оформлен самостоятельно на сайте. Подробности оформления заказа через сайт описаны в разделе «Как сделать заказ».

8.3. После оформления заказа Продавец на e-mail Покупателя отправляется подтверждение принятия заказа и счет, с указанием наименования, размера, цены выбранного товара и общей суммы заказа, являющийся неотъемлемой частью настоящего договора. Оплата счета (полностью или частично) Покупателем является подтверждением Покупателя правильного оформления заказа. Далее менеджер интернет-магазина связывается с Покупателем (по телефону или посредством электронной почты) для получения подтверждения заказа.

8.4. При отсутствии товара на складе менеджер интернет-магазина обязан поставить в известность об этом Покупателя (по телефону или посредством электронной почты).

8.5. Покупатель вправе сделать предварительный заказ на временно отсутствующий на складе товар.

8.6. При отсутствии товара Покупатель вправе заменить его другим товаром либо аннулировать заказ.

8.7. Заказ обрабатывается только после внесения предоплаты.

8.8. Срок поставки товара указывается в счете и исчисляется в рабочих днях, начиная с момента зачисления денежных средств (авансового платежа) на расчетный счет Продавца.

9. ЦЕНА ТОВАРА

9.1. Цена товара в интернет-магазине указана в рублях РФ за единицу товара.

9.2. Указанная на сайте цена товара может быть изменена интернет-магазином в одностороннем порядке, при этом цена на заказанный и оплаченный Покупателем товар изменению не подлежит.

9.3. Полная стоимость заказа состоит из каталожной стоимости товара, стоимости доставки и стоимости подъёма на этаж.

9.4. Стоимость услуг, предоставляемых Покупателю Продавцом при покупке товара в интернет-магазине указана в разделе «Оплата и Доставка».

10. ОПЛАТА ТОВАРА

10.1. Способы и порядок оплаты товара указаны на сайте в разделе «Оплата и Доставка». При необходимости порядок и условия оплаты заказанного товара оговариваются Покупателем с менеджером интернет-магазина.

10.2. При наличной форме оплаты Покупатель обязан уплатить Продавцу цену товара в момент его передачи путем передачи денег представителю интернет-магазина, который доставит товар.

10.3. Оплата безналичным расчетом производится согласно оформленному счёту в течение трёх банковских дней. После поступления денежных средств на счет Продавца, менеджер интернет-магазина согласовывает с Покупателем срок доставки. При безналичной форме оплаты обязанность Покупателя по уплате цены товара считается исполненной с момента зачисления соответствующих денежных средств на расчетный счет, указанный Продавцом.

10.4. Покупатель оплачивает заказ любым способом, выбранным в интернет-магазине.

10.5. Расчеты Сторон при оплате заказа осуществляются в российских рублях.

11. ДОСТАВКА ТОВАРОВ

11.1. Способы, порядок и сроки доставки товара указаны на сайте в разделе «Оплата и Доставка». Порядок и условия доставки заказанного товара оговариваются Покупателем с менеджером Интернет-магазина.

11.2. Самовывоз товара:

11.2.1. Продавец, получив уведомление о размещенном заказе, подтверждает его получение по телефону или по e-mail Покупателя и согласовывает с ним дату самовывоза товара.

11.2.2. Покупатель оплачивает (при наличной форме оплаты) и получает заказ по месту нахождения склада Продавца. Адреса и режим работы склада указанны на сайте Продавца в разделе «Сервисы». При безналичной форме оплаты Продавец дополнительно по телефону или по e-mail Покупателя подтверждает факт зачисления оплаты заказа на расчетный счет Продавца и только после этого согласовывает с Покупателем дату самовывоза товара.

11.2.3. Право собственности и риск случайной гибели, утраты или повреждения товара переходит к Покупателю с момента передачи товара Покупателю или его Представителю.

11.3. Доставка товара Продавцом:

11.3.1. Переход права собственности, риск утраты или повреждения товара переходит к Покупателю с момента передачи товара Покупателю или Представителю в месте исполнения договора с момента подписания Сторонами акта приёма товара (товарной накладной.)

11.3.2. При доставке товар вручается Покупателю или Представителю.

11.4. Доставка товара Перевозчиком:

11.4.1. Право собственности, риск случайноого повреждения, утраты или повреждения товара переходит с Продавца на Покупателя или Перевозчика (в соответствии с заключенным между Покупателем и Перевозчиком договором) с момента передачи товара перевозчику в месте исполнения договора при подписании Сторонами акта приёма товара (товарной накладной и/или транспортной накладной и/или товарно-транспортной накладной).

11.4. Обязательство по передачи товара Покупателю, в том числе п. 11.4.1., считается исполненным с момента передачи товара Перевозчику.

11.4.3. Стоимость доставки товара в рамках каждого заказа рассчитывается исходя из веса всех заказанных товаров, адреса доставки заказа, расценок перевозчика и оплачивается Покупателем самостоятельно.

11.5. Покупатель обязан принять товар по количеству и ассортименту в момент его приемки.

11.6. При получении товара Покупатель должен в присутствии представителя Продавца (перевозчика) проверить его соответствие товарной накладной, удостовериться по наименованию товара в количестве, качестве, комплектности товара.

11.7. Покупатель или Представитель при приемке товара подтверждает своей подписью в товарной накладной, что не имеет претензий к внешнему виду и комплектности товара.

12. ВОЗВРАТ ТОВАРА

12.1. Покупатель вправе отказаться от товара в любое время до его передачи, а после передачи товара – в течение семи дней.

12.2. Возврат товара надлежащего качества возможен в случае, если сохранены его товарный вид, потребительские свойства, а также документ, подтверждающий факт и условия покупки указанного товара.

12.3. Покупатель не вправе отказаться от товара надлежащего качества, имеющего индивидуально-определенные свойства, если указанный товар может быть использован исключительно приобретающим его Покупателем (в т.ч. не стандартные (по желанию Покупателя) размеры и др.). Подтверждением того, что вещь имеет индивидуально-определенные свойства, является отличие размеров товара размерам, указанным в интернет-магазине.

12.4. Возврат товара, в случаях, предусмотренных законом и настоящим Договором, производится по адресам, указанным на сайте в разделе «Обмен и возврат товара».

12.5. При отказе Покупателя от товара надлежащего качества Продавец возвращает ему сумму, уплаченную в соответствии с договором, за исключением расходов Продавца на доставку от Покупателя возвращенного товара, не позднее чем через 10 дней, с даты предъявления Покупателем соответствующего требования.

12.6. В случае, если возврат суммы осуществляется не одновременно с возвратом товара, возврат указанной суммы осуществляется Продавцом наличными денежными средствами по месту нахождения Продавца, или путем перечисления на банковский счет Покупателя с которого была осуществлена оплата товара или иной счет сообщенный Покупателем.

12.7. Указанный в настоящем пункте способ возврата денежных средств может использоваться Продавцом и в иных случаях возврата денежных средств, предусмотренных настоящим договором и законодательством РФ.

13. ОТВЕТСТВЕННОСТЬ СТОРОН

13.1. Стороны несут ответственность в соответствии с законодательством РФ.

13.2. Продавец не несет ответственности за ущерб, причиненный Покупателю вследствие ненадлежащего использования им товаров, заказанных в интернет-магазине.

13.3. Стороны освобождаются от ответственности за неисполнение или ненадлежащее исполнение обязательств по договору на время действия непреодолимой силы.

14. ПРОЧИЕ УСЛОВИЯ

14.1. К отношениям между Покупателем и Продавцом применяется законодательство Российской Федерации.

14.2. При необходимости Продавец и Покупатель вправе в любое время оформить договор купли-продажи товара в форме письменного двухстороннего соглашения, не противоречащего положениям настоящей оферты.

14.3. В случае возникновения вопросов и претензий со стороны Покупателя, он должен обратиться в Центр обслуживания клиентов по телефону: 8(495) 999-16-92 или по e-mail: [email protected]

14.4. Настоящий договор вступает в силу с даты акцепта Покупателем настоящей оферты и действует до полного исполнения обязательств Сторонами.

14.5. Все споры и разногласия, возникающие при исполнении Сторонами обязательств по настоящему договору, решаются путем переговоров. В случае невозможности их устранения, Стороны имеют право обратиться за судебной защитой своих интересов.

14.6. Интернет-магазин оставляет за собой право расширять и сокращать товарное предложение на сайте, регулировать доступ к покупке любых товаров, а также приостанавливать или прекращать продажу любых товаров по своему собственному усмотрению.

15. ГАРАНТИИ НА ТОВАР

15.2. Гарантийный срок вступает в силу с момента подписания Акта приема-передачи Товара Покупателем или Представителем.

15.3. Претензии относительно скрытых недостатков Товара от Покупателя принимаются Продавцом в пределах гарантийного срока с обязательным приложением Покупателем настоящего Договора, приложения к Договору, Акта приема-передачи Товара (ТН, ТТН).

15.4. По дефектам, появившимся из-за неправильной эксплуатации Покупателем Товара, а также по дефектам, возникшим при сборке (монтаже) и доставке Товара, произведенной не работниками Продавца, претензии не принимаются.

16. АДРЕС И РЕКВИЗИТЫ ПРОДАВЦА

Наименование предприятия:	ООО «ГК Озон Групп»
Дата регистрации	11 апреля 2016г..
ОГРН	1167746362717
ОКПО	01862608
ОКВЭД	52.61, 52.72, 45.34, 45.31, 74.20, 51.70, 51.54, 51.47, 52.46, 52.48
Юридический адрес:	117292, г. Москва, Дмитрия Ульянова, д.6, корп. 1, этаж 1, пом. 3П
Тел./факс	(495) 999-16-92
ИНН/КПП	7728336506\772801001
Р/счет	40702810202540000651
Банк:	АО “АЛЬФА-БАНК” г.Москва
Корр./счет	30101810200000000593
БИК	044525593

% PDF-1.2 1 0 obj > эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Тип / Страница >> эндобдж 5 0 obj > поток BX q 0,5977 0 0 0,5977 0 0 см 1 0 0 1-2-19 см 2 33.1765 1017 1311 рэ W n 0,502 0,502 0,502 rg час е * 1 1 1 пг час е * 0.251 0,251 0,251 мкг час е * 0,8314 0,8157 0,7843 рг час е * 1 1 1 пг 2 -1307 1018 2651 рэ ж 0,7333 0,5333 0,7569 rg 21 -1278 980 2603 пере ж q 980 0 0 32 21 1293 см / Iabc8 Do Q 1 1 1 пг 21 953 980 340 пере ж 1 1 1 пг 21 1172 980 121 рэ ж 1 1 1 пг 21 953 980 150 рэ ж q 21 -1278 980 2603 пере W n BT / Fabc6 19 Тс 1 1 1 пг 1 0 0 1 41 1304 тм 0,1767 Тс -0.4587 Tw (Мистер Слим Новый) Tj ET Q q 21 -1278 980 2603 пере W n BT / Fabc6 12 Тс 1 1 1 пг 1 0 0 1 160 1304 тм -0,0742 Тс -0,2618 Tw (Информация о продукте) Tj ET Q q 21 -1278 980 2603 пере W n BT / Fabc6 12 Тс 1 1 1 пг 1 0 0 1 276 1304 тм () Tj ET Q q 21 -1278 980 2603 пере W n BT / Fabc7 12 Тс 0 0 0 рг 1 0 0 1 366 1174 тм () Tj ET Q q 842 1298 134 22 рэ W n BT / Fabc6 19 Тс 1 1 1 пг 1 0 0 1 842 1304 тм 0.015 Tc (ОЭЗ) Tj ET Q q 842 1298 134 22 рэ W n BT / Fabc6 19 Тс 1 1 1 пг 1 0 0 1 879 1304 тм 94,8317 Тз (-) Tj ET Q q 842 1298 134 22 рэ W n BT / Fabc6 19 Тс 1 1 1 пг 1 0 0 1 885 1304 тм 0,1804 Тс (KD71VAQ) Tj ET Q 0,8157 0,8157 0,8157 rg 551 1103 450 45 рэ ж q 551 1103 450 180 рэ W n BT / Fabc7 12 Тс 0 0 0 рг 1 0 0 1 996 1110 тм () Tj ET Q q 35 0 0 35 956 1108 см / Iabc10 Do Q q 345 0 0 91 21 1172 см / Iabc12 Do Q 0.3529 0,0157 0,3686 рг 21 953 980 150 рэ ж q 21 953 980 150 рэ W n BT / Fabc6 40 Тс 1 1 1 пг 1 0 0 1 41 1048 тм 0,0667 Тс (ОЭЗ) Tj ET Q q 21 953 980 150 рэ W n BT / Fabc6 40 Тс 1 1 1 пг 1 0 0 1 119 1048 тм 97,5976 Тз (-) Tj ET Q q 21 953 980 150 рэ W n BT / Fabc6 40 Тс 1 1 1 пг 1 0 0 1 132 1048 тм -0,2743 Тс (KD71VAQ) Tj ET Q q 21 953 980 150 рэ W n BT / Fabc7 19 Тс 1 1 1 пг 1 0 0 1 41 1011 тм -0.0729 Tc -0.2091 Tw (Инверторный тепловой насос) Tj ET Q q 21 953 980 150 рэ W n BT / Fabc7 17 Тс 1 1 1 пг 1 0 0 1 41980 тм 95.7003 Tz 0,4772 Tw (Потолочная система скрытых воздуховодов R410A) Tj ET Q 0,7333 0,5333 0,7569 rg 21 33 490 920 рэ ж q 21 33 490 920 рэ W n BT / Fabc7 12 Тс 0 0 0 рг 1 0 0 1 61 903 тм 0,2835 Тс -0.6568 Tw (Предназначен для дома, офиса, ресторана или магазина, серия SEZ) Tj ET Q q 21 33 490 920 рэ W n BT / Fabc7 12 Тс 0 0 0 рг 1 0 0 1 61888 тм 0.2521 Tc -0,6161 Tw (работает с низким уровнем шума и практически незаметен при установке в пределах a) Tj ET Q q 21 33 490 920 рэ W n BT / Fabc7 12 Тс 0 0 0 рг 1 0 0 1 61 873 тм 0,2948 Тс -0.6613 Tw (подвесной потолок. \ 240 Небольшая высота блока и легкий вес также помогают) Tj ET Q q 21 33 490 920 рэ W n BT / Fabc7 12 Тс 0 0 0 рг 1 0 0 1 61 858 тм 0,2644 Тс -0.6004 Tw (сделать установку проще и удобнее.) Tj ET Q 0,7333 0,5333 0,7569 rg 999 953 кв.м. 1001 953 л 1001 33 л 511 33 л 511 35 л 999 35 л час е * 1 1 1 пг 511 35 488 918 рэ ж q 511 35 488 918 рэ W n BT / Fabc7 13 Тс 0 0 0 рг 1 0 0 1 541 207 тм 0,0994 Тс 0,2866 Tw (Рисунки не в масштабе) Tj ET Q q 411 0 0260554678 см / Iabc14 Do Q q 239 0 0260640408 см / Iabc16 Do Q q 149 0 0150 685 248 см / Iabc18 Do Q Q БЫВШИЙ конечный поток эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > поток xt ד $ Yvk \ pbXr \ `h-teUjUdFZkZ% L70q / | 3͎yDFF {w ~ u / NllI =

jNq2 | g’eS ⡙ xn $ CANrU23ь; I 㾥 aJ> vs & ̹lIɥr’Mra1 & qeBqJ ( mp% DxtEJrz ڭ d ~; ^ OJ> fǸ> VKs1hǪp ۏ) Rs ڕ \ {Sn;! [؏ l9tTk NNm; f9j! V # Įv “f)% DymOw ^ JvƽT \ | # 1Gʹn + Ha (䫉 FnI8MkU; R # x碌; 6rQ [@ ΛW? 7w} @ + MǊm & xMO [ˤ! NA ֭% M! ~? I; anIˬedΣ \ B * N; | gySR \ TTW0Ĺ $ 6Go˂oǅW = ˯3 _ \.Y@Gҥp.ʟ ‘

Mitsubishi Electric SEZ-KD71VAQR2.TH Кондиционер с переборкой, Брисбен, Сидней, Стоимость установки, Цена

Mitsubishi Electric SEZ-KD71VAQR2.TH Система переборок – включает наружный блок SUZ-KA71VAD2

Если установка кондиционирования воздуха невозможна из-за недостатка места в стенах или бетонных потолков, можно создать переборку для размещения системы ОЭЗ. Благодаря своей бесшумной работе он подходит для использования в спальнях, гостиных и других частных жилых или коммерческих помещениях.

Характеристики:

Инверторная техника
Малая высота – всего 270 мм
Фильтр очистки воздуха

(SEZ-KD71VAQ)

Внутренний блок				СЭЗ-КД71ВАК (л)
Наружный блок				СУЗ-КА71ВАД2
Блок питания			В / Ø	230/1
Охлаждение	Емкость [Мин. – Номина. – Макс.]		кВт	2.8 – 7,1 – 8,3
	Общая потребляемая мощность [номинальная]		кВт	2,29
	AEER / EER			3,06 / 3,10
		Звездный рейтинг		–
	Уровень звукового давления	В помещении [Низкий / Средний / Высокий]	дБ (A)	30-35-40
		На открытом воздухе	дБ (A)	55
	Рабочий ток [номинальный]		А	10.82
	Объем воздуха (дюймы) [низкий-средний-высокий]		л / с	200 – 267 – 333
Отопление	Емкость [Мин. – Номина. – Макс.]		кВт	2,6 – 8,0 – 10,4
	Общая потребляемая мощность [номинальная]		кВт	2.30
	ACOP / COP			3,44 / 3,48
		Звездный рейтинг		–
	Уровень звукового давления	В помещении [Низкий / Средний / Высокий]	дБ (A)	30-35-40
		На открытом воздухе	дБ (A)	55
	Рабочий ток [номинальный]		А	10.87
	Объем воздуха (дюйм) [Hi]		л / с	200-250-300
Внутренний блок	Размеры [ВxШxГ]		мм	200 х 1190 х 700
	Масса		кг	27
Наружный блок	Размеры [ВxШxГ]		мм	880 х 840 х 330
	Масса		кг	54
Хладагент (R410A)	Размер трубы	Жидкость	мм	ø6.35
		Газ	мм	ø15,88
	Макс.длина трубы		м	30
	Макс.высота трубы		м	30
Гарантированный рабочий диапазон [вне помещения]		Охлаждение	° С	от -15 до 52
		Обогрев	° С	от -15 до 24

Модель

Артикул	ОЭЗ-КД71ВАК
Марка	Mitsubishi Electric
Масса в упаковке	81.0000кг
Транспортная ширина	1.190м
Транспортная высота	0.200 м
Транспортная длина	0,700 м
Отгрузочный кубик	0,410536000м3

Будьте первым, кто рассмотрит этот продукт!

Помогите другим пользователям системы кондиционирования воздуха Lawson совершать покупки с умом, написав отзывы о приобретенных вами продуктах.

Напишите отзыв о продукте

MITSUBISHI ELECTRIC SEZ-KD71VAQ / SUZ-KA71VA / PAC-YT52CRA – HydroVent

Тип A			сплит-канальная система с внутренним блоком
Инвертор (плавная регулировка мощности)			есть
Основные режимы			охлаждение / обогрев
Мощность, отдаваемая системой в режиме охлаждения (макс. / Ном. / Мин.), КВт			8,3 / 7.1 / 2,8
Мощность, отдаваемая системой в режиме обогрева (макс. / Ном. / Мин.), КВт			10,4 / 8,1 / 2,6
Мощность, потребляемая кондиционером, кВт		охлаждение	2,21
		отопление	2,268
Мощность, потребляемая внутренним блоком в кВт			0,1
сезонная энергоэффективность	охлаждение (SEER) / класс		5.2 / А
	отопление (SSOP) / класс		3,8 / А
Максимальный рабочий ток, А			17
Статическое давление в Па			15/35/50
режим осушения			нет
Пульт дистанционного управления			вариант
Таймер включения / выключения			есть
Размеры внутреннего блока (Ш x Г x В) см			119x70x20
Размеры наружного блока (ШхГхВ) см			84x33x88
Масса внутреннего блока, кг			27
Масса наружного блока, кг			53
Диаметр дренажа мм			ВП25 (наружный диаметр сливной трубы 32 мм)
Уровень звукового давления (макс./ ном. / мин. / тихо.) дБ		холодный (внутренний).	39/34/29
		тепло (внутреннее).	39/34/29
Уровень звукового давления, дБА		холодный (внешний).	55
		тепло (внешний).	55
уровень звукового давления, дБ		холодный (внутренний).	60
		холодный (внешний).	69
Расход воздуха внутренний блок м³ / ч		холодно	720-960-1200
		тепло	720-960-1200
Трубопровод		длина, м	тридцать
		Высота, м	тридцать
Диаметр трубы фреонопровода		жидкость мм (“)	6.35 (1/4 “)
		Газ мм (“)	15,88 (5/8 дюйма)
вид хладагента			R 410A
Фильтр			нет
Фаза			однофазный
Регулировка скорости вентилятора			автомат
Диапазон наружных температур, ° С		охлаждение	-10-46 (сухой термометр)
		тепло	-11-18 (влажный термометр)
Площадь обслуживания, кв.м.			по 71
Блок питания (ВМ)			1 ~, 220-240 В, 50 Гц
Страна происхождения		внутренний блок	Япония
		Наружный блок	Таиланд
Гарантия, мес.			120

Mitsubishi Electric SEZ-KD71VA Руководство по ремонту

КОНДИЦИОНЕРЫ ВОЗДУХА РАЗДЕЛЬНОГО ТИПА С ТЕПЛОВЫМ НАСОСОМ
Сентябрь 2013
№OCH530
ПЕРЕСМОТРЕННОЕ ИЗДАНИЕ-A
HFC
использованный
ТЕХНИЧЕСКОЕ И СЕРВИСНОЕ РУКОВОДСТВО
R410A
R410A
Наружный блок
[Название модели]
СУЗ-КА25ВА3
СУЗ-КА35ВА3
СУЗ-КА50ВА3
СУЗ-КА60ВА3
СУЗ-КА71ВА3
Редакция:
• Исправлены ошибки.
в ПЕРЕСМОТРЕННОМ ИЗДАНИИ-A.• В некоторых описаниях есть
был изменен.
[Ссылка на услугу]
SUZ-KA25VA3.TH
SUZ-KA35VA3.TH
SUZ-KA50VA3.TH
SUZ-KA60VA3.TH
SUZ-KA71VA3.TH
• Аннулируйте OCH530.
Примечание:
• Настоящее руководство по эксплуатации.
описывает технические данные
наружные блоки.
СОДЕРЖАНИЕ
Индикация
название модели
SUZ-KA25VA3.TH
SUZ-KA35VA3.TH
1. СОЧЕТАНИЕ ВНУТРЕННИХ И НАРУЖНЫХ БЛОКОВ ...... 2
2. ТЕХНИЧЕСКИЕ ИЗМЕНЕНИЯ .................................... 3
3. НАЗВАНИЯ И ФУНКЦИИ ДЕТАЛЕЙ ................... 7
4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ................................................. 8
5. КРИТЕРИИ ШУМА ............................. 10
6. ОПИСАНИЕ И РАЗМЕРЫ ........................ 11
7. ЭЛЕКТРИЧЕСКАЯ СХЕМА ........................................... 13
8. СХЕМА ХОЛОДИЛЬНОЙ СИСТЕМЫ .............. 16
9. УПРАВЛЕНИЕ ПРИВОДОМ .................................... 19
10. СЕРВИСНЫЕ ФУНКЦИИ ..................................... 20
11. УСТРАНЕНИЕ НЕПОЛАДОК ...................................... 20
12. ИНСТРУКЦИИ ПО РАЗБОРКЕ ..................... 36
КАТАЛОГ ДЕТАЛЕЙ (OCB530)
1
СОЧЕТАНИЕ ВНУТРЕННИХ И НАРУЖНЫХ БЛОКОВ
ИНСТРУКЦИЯ ПО ОБСЛУЖИВАНИЮ ВНУТРЕННЕГО БЛОКА
Наружный блок
Тип теплового насоса
Внутренний блок
СУЗСервис Реф.Услуга
KA25VA3.TH KA35VA3.TH KA50VA3.TH KA60VA3.TH KA71VA3.TH
Руководство №
-
SLZ-KA25VA (L) .TH
-
SLZ-KA35VA (L) .TH
SLZ-KA50VA (L) .TH
OC320
-
Тепловой насос без электрического нагревателя
SLZ-KA25VAL2.TH
-
SLZ-KA50VALR3.TH
-
-
ОЧ593
SLZ-KA50VAQR2.TH
-
HWE0711
СЭЗ-КД50ВА (Л) R2.TH
BWE102050
СЭЗ-КД60ВА (Л) R2.TH
СЭЗ-КД71ВА (Л) R2.TH
-
-
HWE1008
SEZ-KD50VAQR2.TH
BWE102040
SEZ-KD60VAQR2.TH
SEZ-KD71VAQR2.TH
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
SEZ-KD25VAQR2.TH
SEZ-KD35VAQR2.TH
-
-
-
СЭЗ-КД25ВА (Л) R2.TH
СЭЗ-КД35ВА (Л) R2.TH
-
-
SLZ-KA25VAQ2.TH
SLZ-KA35VAQR2.TH
-
-
-
SLZ-KA35VALR3.TH
-
-
-
-
-
-
-
-
-
-
-
-
-
(ПРИМЕЧАНИЕ) Комбинированные данные см. В руководстве по обслуживанию внутреннего блока или в книге технических данных.
OCH530A
2
2
ТЕХНИЧЕСКИЕ ИЗМЕНЕНИЯ
ИНФОРМАЦИЯ ДЛЯ КОНДИЦИОНЕРА С ХЛАДАГЕНТОМ R410A
масло
Хладагент
Хладагент
• В этом комнатном кондиционере используется хладагент HFC (R410A), который никогда не разрушает озоновый слой.
• Обратите особое внимание на следующие моменты, хотя основная процедура установки такая же, как и для кондиционеров R22.Поскольку рабочее давление R410A примерно в 1,6 раза выше, чем у R22, требуются некоторые специальные инструменты и детали / материалы трубопроводов. См. Таблицу ниже.
Соблюдайте осторожность, чтобы не допустить попадания воды и других загрязнений в хладагент R410A во время хранения и установки, поскольку он более подвержен загрязнениям, чем R22.
Для трубопроводов хладагента используйте чистые, устойчивые к давлению детали / материалы, специально разработанные для R410A. (См. 2. Хладагент.
трубопровод.)
Изменение состава может произойти в R410A, поскольку это смешанный хладагент.При заправке заправляйте жидкий хладагент во избежание
изменение состава.
Хладагент
Состав (соотношение)
Работа с хладагентом
Хлор
Группа безопасности (ASHRAE)
Молекулярный вес
Точка кипения (° C)
Давление пара [25 ° C] (МПа)
Плотность насыщенного пара [25 ° C] (кг / K)
Горючесть
ODP * 1
GWP * 2
Метод заправки хладагента
Доплата за утечку
Своего рода
Цвет
Запах
* 1: Озоноразрушающая способность
* 2: Потенциал глобального потепления
Новый хладагент
R410A
ГФУ-32: ГФУ-125 (50%: 50%)
Псевдоазеотропный хладагент
Не включено
A1 / A1
72.6
-51,4
1,557
64
Негорючий
0
1730
Из жидкой фазы в цилиндре
Возможный
Несовместимое масло
Никто
Никто
: на основе CFC-11
: на основе CO2
Новая спецификация
Компрессор
Предыдущий хладагент
R22
R22 (100%)
Один хладагент
Включено
A1
86,5
-40,8
0,94
44,4
Негорючий
0,055
1700
Газовая фаза
Возможный
Совместимое масло
Светло-желтого
Никто
Текущая спецификация
Несовместимое охлаждающее масло легко отделяется от
Поскольку хладагент и охлаждающее масло совместимы с
хладагента и находится в верхнем слое внутри всасывающего глушителя.друг друга, хладагент возвращается в компрессор через
Поднимающееся положение масляного обратного отверстия позволяет
отверстие для масла в нижнем положении.
хладагент из верхнего слоя стекает обратно в
компрессор.
Глушитель всасывания
Глушитель всасывания
Компрессор
Отверстие для масла
Компрессор
Масло хладагент
Хладагент
Отверстие для масла
Масло хладагента / Хладагент
ПРИМЕЧАНИЕ. Единица измерения давления была изменена на МПа в международной системе единиц (система единиц СИ).
Коэффициент преобразования: 1 (МПа [ман.]) = 10.2 (кгс / см2 [манометр])
OCH530A
3
Таблица преобразования температуры и давления хладагента
(МПа [ман.])
4.0
Давление насыщенной жидкости
3.5
R410A
3.0
R22
2,5
2.0
ПРИМЕЧАНИЕ: Единица измерения давления была изменена на МПа на
международная система единиц (система единиц СИ).
1.5
1.0
Коэффициент пересчета: 1 (МПа [манометр]) = 10,2 (кгс / см2 [манометр]).
0,5
0,0
-0,5
-30-20-10
0
10
20
30
40
50
60
(:)
1. Инструменты, предназначенные для кондиционера с хладагентом R410A.
Для хладагента R410A требуются следующие инструменты.Некоторые инструменты с R22 можно заменить инструментами с R410A.
Диаметр сервисного порта на стопорного клапана в наружном блоке был изменен, чтобы предотвратить любой другой заправляемого хладагента в блок. Размер крышки изменен с 7/16 UNF с 20 резьбой на 1/2 UNF с 20 резьбой.
Инструменты R410A
Описание
Можно ли использовать инструменты R22?
R410A имеет высокое давление за пределами диапазона измерения существующих
датчики. Диаметры портов были изменены, чтобы предотвратить попадание другого хладагента.
от зарядки в устройстве.Калибровочный коллектор
Нет
Заправочный шланг
Нет
Детектор утечки газа
Нет
Материал шланга и размер крышки были изменены для повышения давления.
сопротивление.
Предназначен для хладагента HFC.
да
6,35 мм и 9,52 мм
Нет
12,7 мм и 15,88 мм
Инструмент Flare
да
Отверстие зажимной планки было увеличено для усиления прочности пружины в инструменте.
Датчик факела
Вакуумный насос
адаптер
Электронные весы для
заправка хладагента
Новый
Предусмотрено для развальцовки (для использования с развальцовщиком R22).
Предусмотрено для предотвращения обратного потока масла. Этот адаптер позволяет использовать
вакуумные насосы.Трудно измерить R410A с помощью зарядного баллона, потому что
пузырьки хладагента из-за высокого давления и высокой скорости испарения
Гаечный ключ
Новый
Новый
Нет: не заменяется на R410A.
OCH530A
Да: заменяемый на R410A
4
2. Трубопровод хладагента
Характеристики
Используйте трубы хладагента, соответствующие следующим спецификациям.
Наружный диаметр
мм
6,35
9,52
9,52
12,7
15,88
Трубка
Для жидкости
Для газа
толщина стен
мм
0,8
0,8
0,8
0,8
1.0
Изоляционный материал
Термостойкий пенопласт
Удельный вес 0.045
Толщина 8 мм
• U
это медная труба или бесшовная труба из медного сплава толщиной 0,8 мм. Никогда не используйте трубы меньшей толщины.
менее 0,8 мм, так как сопротивление давлению недостаточное.
Развальцовка и развальцовка гайки
Развальцовка трубы R410A отличается от развальцовки трубы R22.
Для получения подробной информации о развальцовочных работах см. Руководство по установке «РАЗВАРНЫЕ РАБОТЫ».
Размер накидной гайки (мм)
Диаметр трубы (мм)
R410A
6,35
9,52
12,7
15,88
R22
17
22
24
27
17
22
26 год
29
3. Хладагентное масло.
Нанесите специальное охлаждающее масло (аксессуары: в комплекте с внутренним блоком) на поверхности раструба и гнезда соединения.4. Продувка воздухом
Не выпускайте хладагент в атмосферу.
Будьте осторожны, чтобы не выбросить хладагент в атмосферу во время установки, повторной установки или ремонта хладагента.
схема.
Используйте вакуумный насос для продувки воздухом в целях защиты окружающей среды.
5. Дополнительная плата
Для дополнительной заправки заправляйте хладагент из жидкой фазы газового баллона.
Если хладагент заправляется из газовой фазы, может произойти изменение состава хладагента внутри цилиндра и
наружный блок.В этом случае производительность холодильного цикла снижается или нормальная работа становится невозможной. Тем не мение,
Одновременная заправка жидкого хладагента может привести к блокировке компрессора. Таким образом, заправляйте хладагент медленно.
Союз
Запорный клапан
Внутренний блок
Жидкостная труба
Газовая труба
Газ хладагент
цилиндр
рабочий клапан
Наружный блок
Сервисный порт
Калибровочный коллектор
клапан (для R410A)
Заправочный шланг (для R410A)
Баллон с хладагентом
для R410A с сифоном
Хладагент (жидкий)
Электронные весы для заправки хладагента
OCH530A
5
6.Откачка
При перемещении или утилизации кондиционера откачайте систему, следуя приведенной ниже процедуре, чтобы
хладагент выбрасывается в атмосферу.
1 Выключите источник питания (автоматический выключатель).
2 Подключите клапан коллектора к сервисному порту стопорного клапана на стороне трубы для газа наружного блока.
3 Полностью закройте запорный клапан на стороне трубопровода жидкости наружного блока.
4 Источник питания (автоматический выключатель).
5 Выполните операцию сбора хладагента (пробный запуск охлаждения).• Для PAR-31MAA выберите «Сервис» → «Тестовый запуск» в главном меню, чтобы начать тестовый запуск, а затем выберите режим охлаждения.
• Подробнее или другую информацию о запуске пробного запуска при использовании пультов дистанционного управления см. В руководстве по установке внутреннего блока или пульта дистанционного управления.
6 Полностью закройте запорный клапан на стороне газопровода наружного блока, когда манометр покажет 0,05–0 МПа [ман.] (Прибл. 0,5–0 кгс / см²), и быстро остановите кондиционер.
• Нажмите кнопку «ВКЛ / ВЫКЛ» на пульте дистанционного управления, чтобы остановить кондиционер.Примечание:
Когда удлинительный трубопровод очень длинный с большим количеством хладагента, может быть невозможно выполнить откачку.
операция. В этом случае используйте оборудование для сбора хладагента, чтобы собрать весь хладагент в системе.
7 Выключите источник питания (автоматический выключатель), снимите вентиль измерительного коллектора, а затем отсоедините трубы хладагента.
.Предупреждение: при откачке хладагента остановите компрессор перед отсоединением трубопроводов хладагента.
• Если трубы хладагента отсоединены во время работы компрессора и запорный клапан (шаровой кран) открыт,
при всасывании воздуха давление в холодильном цикле может стать чрезвычайно высоким, что приведет к разрыву труб,
травмы и т. д.OCH530A
6
3
НАЗВАНИЯ ДЕТАЛЕЙ И ФУНКЦИИ
Воздухозаборник
(сзади и сбоку)
SUZ-KA25VA3.TH
SUZ-KA35VA3.TH
Воздухозаборник
(назад и
боковая сторона)
Трубопровод
Трубопровод
Сливной шланг
Сливной шланг
Воздуха
Отверстие для выпуска воздуха
выход
Осушать
Слив
выход
SUZ-KA50VA3.TH
SUZ-KA60VA3.TH
SUZ-KA71VA3.TH
Воздухозаборник
(сзади и сбоку)
Трубопровод
Сливной шланг
Отверстие для выпуска воздуха
Сливное отверстие
Модель
Сливной патрубок
OCH530A
СУЗ-КА · VA3.TH
1
7
4
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Уличная модель
SUZ-KA25VA3.TH SUZ-KA35VA3.TH SUZ-KA50VA3.TH SUZ-KA60VA3.TH SUZ-KA71VA3.TH
Источник питания
Однофазный 230 В, 50 Гц
KNB073FKFMC
Модель
Выход
W
Охлаждение
Компрессор Ток
* 1
Обогрев
Холодильное масло
(Модель)
А
L
Размеры Ш × В × Г
мм
Масса
кг
Охлаждение
Уровень звука * 1
1,200
5.58
6,62
8,02
3,24
4,09
5,75
6,37
8,13
0,31 (FV50S)
0,27 (FV50S)
0,35 (FV50S)
0,4 (FV50S)
RC0J60-BD
RC0J60-BC
0,24
0,29
0,84
0,84
0,83
0,27
0,28
0,93
0,93
0,82
800 × 550 × 285
54
50
53
2 868
3 492
3 426
Med.
1 806
2 868
3066
3 006
1 602
1,692
1,512
2,778
2 952
2 892
2 892
м³ / ч
30
840 × 880 × 330
1 806
Высокая
Обогрев
900
650
4.06
Высокая
Низкий
Воздушный поток
* 1
Особые примечания
А
SNB172FEKMT
550
RC0J50-FA
Текущее охлаждение
* 1
Обогрев
SNB130FGBMT
2,76
Модель
Двигатель вентилятора
KNB092FFAMC
35 год
1,170
1,038
2,106
Med.
1 806
1,770
2,778
2 952
Низкий
1,452
1,326
2,124
2226
Охлаждение
47
49
52
55
48
50
52
55
840
Обогрев
Охлаждение
Высокая
740
810
Med.740
810
740
490
Низкий
Поклонник
скорость
Высокая
Обогрев
дБ (А)
об / мин
480
450
860
900
810
740
770
810
Низкий
600
610
Емкость заправки хладагента
(R410A)
620
650
3
кг
0,80
1,15
ПРИМЕЧАНИЕ: Условия испытаний основаны на ISO 5151.
Охлаждение: Внутреннее D.B. 27 ° С
W.B. 19 ° С
На открытом воздухе D.B. 35 ° С
Отопление: Внутреннее D.B. 20 ° C
На открытом воздухе D.B. 7 ° C
W.B. 6 ° C
Длина трубопровода хладагента (в одну сторону): 5 м
* 1 Измерено при номинальной рабочей частоте.
OCH530A
950
840
Med.
Регулятор скорости вентилятора
2 280
8
1,60
1,80
1,80
Технические характеристики и номинальные условия основных электрических частей
СУЗ-КА25ВА3.THSUZ-KA35VA3.TH
SUZ-KA50VA3.THSUZ-KA60VA3.TH
SUZ-KA71VA3.TH
Модель
Пункт
Сглаживание
конденсатор
Диодный модуль
(C61)
(C62, C63)
(CB1, 2, 3)
(DB61)
(F61)
Предохранитель
(F62)
(F701, F801, F901)
(IC700)
Разумная сила
модуль
Фактор силы
контролер
Расширительный клапан
катушка
Реактор
Ограничение тока
Термистор PTC
Клеммная колодка
Реле
Р.В. катушка
OCH530A
(IPM)
(IC932)
(PFC)
(IC820)
SUZ-KA25VA3.TH SUZKA35VA3.TH SUZ-KA50VA3.TH SUZ-KA60VA3.TH SUZ-KA71VA3.TH
-
-
620+ 420 В
-
-
620+ 420 В
620+ 420 В
620+ 420 В
-
-
-
-
-
560 мкФ 450 В
560 мкФ 350 В
15 А 600 В
15 А 600 В
25 А 600 В
-
-
T20A L250V
T20A L250V
T20A L250V
-
-
-
-
-
T20A L250V
T20A L250V
Т3.15A L250V
T3.15A L250V
T3.15A L250V
-
-
15 А 600 В
15 А 600 В
20А 600В
-
-
-
-
8A 600 В
8A 600 В
5A 600 В
5A 600 В
-
-
-
20А 600В
20А 600В
20А 600В
20А 600В
20А 600В
-
-
DC12V
(LEV)
(L61)
(L)
18 мГн
23 мГн
23 мГн
-
-
-
-
-
340 мкГн 20 А
340 мкГн 20 А
-
3P
3P
(PTC64, PTC65)
(TB1, TB2)
20А 600В
-
8A 600 В
33 Ом
-
-
(ТБ)
5P
5P
5P
-
-
(X63)
3А 250В
3А 250В
3А 250В
-
-
(X64)
20А 250В
(X601)
-
-
-
3А 250В
3А 250В
(X602)
-
-
-
3А 250В
3А 250В
(21S4)
220-240 В переменного тока
9
5
КРИТЕРИИ ШУМА
SUZ-KA35VA3.TH
SUZ-KA25VA3.TH
УРОВЕНЬ ЗВУКОВОГО ДАВЛЕНИЯ ОКТАВНОЙ ПОЛОСЫ, дБ относительно 0.0002 МИКРО-БАР
Высокая
Med.
SPL (дБ (А))
ОХЛАЖДЕНИЕ
47
ОБОГРЕВ
48
Высокая
Med.
90
80
70
NC-70
60
NC-60
50
NC-50
40
NC-40
30
NC-30
20
NC-20
NC-10
10
63
125
250
500
1000
2000 г.
ФУНКЦИЯ СКОРОСТИ ВЕНТИЛЯТОРА
ЛИНИЯ
4000
8000
УРОВЕНЬ ЗВУКОВОГО ДАВЛЕНИЯ ОКТАВНОЙ ПОЛОСЫ, дБ относительно 0,0002 МИКРОБАР
ФУНКЦИЯ СКОРОСТИ ВЕНТИЛЯТОРА
70
NC-70
60
NC-60
50
NC-50
40
NC-40
30
NC-30
20
SPL (дБ (А))
ОХЛАЖДЕНИЕ
10
63
125
52
МИКРОФОН
70
NC-70
60
NC-60
50
NC-50
40
NC-40
30
NC-30
20
NC-20
NC-10
500
1000
2000 г.
1000
2000 г.
4000
SUZ-KA71VA3.TH
SPL (дБ (А))
ОХЛАЖДЕНИЕ
55
ОБОГРЕВ
55
ЛИНИЯ
4000
8000
90
80
НАРУЖНЫЙ БЛОК
70
NC-70
1 мес.
60
NC-60
МИКРОФОН
50
NC-50
40
NC-40
30
NC-30
20
NC-20
NC-10
10
63
125
ДИАПАЗОН ЦЕНТРАЛЬНЫХ ЧАСТОТ, Гц
250
500
1000
2000 г.
4000
8000
ДИАПАЗОН ЦЕНТРАЛЬНЫХ ЧАСТОТ, Гц
Условия испытаний
Охлаждение: температура по сухому термометру 35 ° C
Обогрев: температура по сухому термометру 7 ° C
Температура влажного термометра 6 ° C
НАРУЖНЫЙ БЛОК
1 мес.
МИКРОФОН
OCH530A
8000
Высокая
УРОВЕНЬ ЗВУКОВОГО ДАВЛЕНИЯ В ОКТАВНОЙ ДИАПАЗОНЕ, 0 дБ относительно 0.0002 МИКРО-БАР
УРОВЕНЬ ЗВУКОВОГО ДАВЛЕНИЯ ОКТАВНОЙ ПОЛОСЫ, дБ относительно 0,0002 МИКРОБАР
500
52
80
250
250
ФУНКЦИЯ СКОРОСТИ ВЕНТИЛЯТОРА
ЛИНИЯ
1 мес.
125
NC-20
NC-10
SUZ-KA60VA3.TH
ОБОГРЕВ
НАРУЖНЫЙ БЛОК
63
50
80
Высокая
10
ОБОГРЕВ
ЛИНИЯ
ДИАПАЗОН ЦЕНТРАЛЬНЫХ ЧАСТОТ, Гц
SUZ-KA50VA3.TH
90
49
90
ДИАПАЗОН ЦЕНТРАЛЬНЫХ ЧАСТОТ, Гц
ФУНКЦИЯ СКОРОСТИ ВЕНТИЛЯТОРА
SPL (дБ (А))
ОХЛАЖДЕНИЕ
10
6
ОПИСАНИЕ И РАЗМЕРЫ
SUZ-KA25VA3.TH
SUZ-KA35VA3.TH
Единица измерения: мм
НЕОБХОДИМОЕ МЕСТО
В основном открытые 100 мм и более
без препятствий впереди
и с обеих сторон устройства.
мм
или м
Шаг болтов для
монтаж
304 ~ 325
руда
44 год
Воздух в
40
2-овальные отверстия 10 × 21
повторно
0мм
Откройте две стороны слева,
правая или задняя сторона.Сервисная панель
Выход воздуха
23
22,3
69
Соединение трубопровода газового хладагента
Трубка хладагента (раструб) [9,52
99,5
10
164,5
280
35-
550
150
43-
Соединение трубопровода жидкого хладагента
Трубка хладагента (раструб) [6.35
Ручка
302,5
170,5
Сервисный порт
500 Шаг болтов для установки
800
OCH530A
о
или м
20
17,5
285
344,5
100
Сливное отверстие [42
400
Воздух в
повторно
р мес
мес
м
100
11
350
мм
или м
руда
SUZ-KA50VA3.TH
SUZ-KA60VA3.TH
SUZ-KA71VA3.TH
Единица измерения: мм
Как правило, открытые
500 мм или более, если
спереди и оба
стороны открыты
НЕОБХОДИМОЕ МЕСТО
417,5
Сливное отверстие
40
50
Шаг болтов для
монтаж
360
42
Воздух в
100
мм
100 мм или более
200 мм или более, если
есть препятствия
в обе стороны
или м
руда
Выход воздуха
2-овальные отверстия 10 21
175
350
500
840
Как правило, открытые
500 мм или больше, если сзади,
обе стороны и верх открыты
81 год
109
мм
или м
руда
Сервисная панель
Жидкий хладагент
соединение труб
Трубка хладагента
(вспыхнул)
Ø 6.35 ... (СУЗ-КА50 / 60ВА3)
Ø 9,52 ... (СУЗ-КА71ВА3)
880
35 год
164,5
99,5
44 год
452
330
Воздух в
195
OCH530A
12
Газовый хладагент
соединение труб
Трубка хладагента
(вспыхнул)
Ø 12,7 ... (СУЗ-КА50ВА3)
Ø 15,88 ... (СУЗ-КА60 / 71ВА3)
7
ЭЛЕКТРИЧЕСКАЯ СХЕМА
SUZ-KA25VA3.TH
SUZ-KA35VA3.TH
OCH530A
13
SUZ-KA50VA3.TH
OCH530A
14
SUZ-KA60VA3.TH
SUZ-KA71VA3.TH
OCH530A
15
8
СХЕМА СИСТЕМЫ ХЛАДАГЕНТА
SUZ-KA25VA3.TH
Единица измерения: мм
Трубка хладагента ø9,52
(с теплоизолятором)
4-ходовой клапан
Глушитель
Запорный клапан
(с сервисным портом)
Увольнять
температура
термистор
RT62
Расширяющееся соединение
Открытый
нагревать
обменник
Глушитель
Наружное тепло
обменник
температура
термистор
RT68
Окружающий
температура
термистор
RT65
Компрессор
Разморозить
термистор
RT61
Фильтр
# 100
Расширяющееся соединение
Капиллярная трубка
ø3.0 × ø2,0 × 240
Трубка хладагента ø6,35
(с теплоизолятором)
LEV
Р.В. катушка
Отопление на
охлаждение
Запорный клапан
(с ситечком)
Расход хладагента при охлаждении
Расход хладагента при обогреве
SUZ-KA35VA3.TH
Единица измерения: мм
Трубка хладагента ø9,52
(с теплоизолятором)
4-ходовой клапан
Глушитель
Запорный клапан
(с сервисным портом)
Увольнять
температура
термистор
RT62
Расширяющееся соединение
Открытый
нагревать
обменник
Глушитель
Наружное тепло
обменник
температура
термистор
RT68
Окружающий
температура
термистор
RT65
Компрессор
Разморозить
термистор
RT61
Капиллярная трубка
ø3.0 × ø1,8 × 600 (× 2)
Фильтр
# 100
Расширяющееся соединение
Капиллярная трубка
ø3,0 × ø2,0 × 240
Трубка хладагента ø6,35
(с теплоизолятором)
OCH530A
LEV
Р.В. катушка
Отопление на
охлаждение
Запорный клапан
(с ситечком)
Расход хладагента при охлаждении
Расход хладагента при обогреве
16
SUZ-KA50VA3.TH
Единица измерения: мм
Глушитель
4-ходовой клапан # 100
Трубка хладагента ø12,7
(с теплоизолятором)
Запорный клапан
(с сервисным портом)
Расширяющееся соединение
Открытый
нагревать
обменник
Увольнять
температура
термистор
RT62
Разморозить
термистор
RT61
Окружающий
температура
термистор
RT65
Компрессор
Наружное тепло
обменник
температура
термистор
RT68
Расширяющееся соединение
LEV
Фильтр
# 100
Запорный клапан
Фильтр
# 100
Глушитель
Р.Катушка В.
Отопление на
охлаждение
Капиллярная трубка
ø4,0 × ø2,4 × 100
Расход хладагента при охлаждении
Расход хладагента при обогреве
Трубка хладагента ø6,35
(с теплоизолятором)
SUZ-KA60VA3.TH
SUZ-KA71VA3.TH
Единица измерения: мм
Трубка хладагента
(с теплоизолятором)
ø15,88
Глушитель
4-ходовой клапан # 100
Запорный клапан
(с сервисным портом)
Расширяющееся соединение
Увольнять
температура
термистор
RT62
Разморозить
термистор
RT61
Компрессор
Расширяющееся соединение
LEV
Фильтр
# 100
Запорный клапан
Трубка хладагента
(с теплоизолятором)
ø6,35 ... (SUZ-KA60VA3)
ø9.52 ... (СУЗ-КА71ВА3)
OCH530A
Капиллярная трубка
ø4,0 × ø2,4 × 100
17
Фильтр
# 100
Открытый
нагревать
обменник
Окружающий
температура
термистор
RT65
Наружное тепло
обменник
температура
термистор
RT68
Р.В. катушка
Отопление на
охлаждение
Расход хладагента при охлаждении
Расход хладагента при обогреве
SUZ-KA25VA3.TH
SUZ-KA60VA3.TH
SUZ-KA35VA3.TH
SUZ-KA71VA3.TH
SUZ-KA50VA3.TH
МАКСИМУМ. ДЛИНА ТРУБОПРОВОДА ХЛАДАГЕНТА
Трубопровод хладагента: м
Максимум. Перепад высот B
Максимум. Длина А
Модель
SUZ-KA25VA3.TH
SUZ-KA35VA3.TH
SUZ-KA50VA3.TH
СУЗ-КА60ВА3.TH
SUZ-KA71VA3.TH
20
12
30
Газ
Диаметр трубопровода OD: мм
Жидкость
9,52
12,7
30
15,88
6,35
9,52
МАКСИМУМ. РАЗНИЦА ВЫСОТЫ
В помещении
Ед. изм
* Макс. Высота
разница
B
Максимум. Длина
А
Наружный блок
* Ограничения по разнице высот являются обязательными независимо от того, какой блок, внутренний или наружный, расположен высоко.
ДОПОЛНИТЕЛЬНАЯ ЗАПРАВКА ХЛАДАГЕНТОМ (R410A: g)
Модель
SUZ-KA25VA3.TH
SUZ-KA35VA3.TH
Наружный блок
предварительно заряженный
800
1,150
7м
0
0
8м
30
30
Длина трубопровода хладагента (в одну сторону)
9м
10м
11м
12м
13м
14м
60
90
120
150
180
210
60
90
120
150
180
210
15м
240
240
20м
390
390
Расчет: Xg = 30 г / м × (Длина трубопровода хладагента (м) -7)
Модель
СУЗ-КА50ВА3.TH
SUZ-KA60VA3.TH
Наружный блок
предварительно заряженный
1,600
1,800
7м
0
0
Длина трубопровода хладагента (в одну сторону)
10м
15м
20м
25м
60
160
260
360
60
160
260
360
30м
460
460
Расчет: Xg = 20 г / м × (длина трубопровода хладагента (м) –7)
Модель
SUZ-KA71VA3.TH
Наружный блок
предварительно заряженный
1,800
7м
0
10м
165
Длина трубопровода хладагента (в одну сторону)
15м
20м
25м
440
715
990
30м
1,265
Расчет: Xg = 55 г / м × (Длина трубопровода хладагента (м) -7)
OCH530A
18
9
УПРАВЛЕНИЕ ПРИВОДОМ
SUZ-KA25VA3.THSUZ-KA35VA3.THSUZ-KA50VA3.TH
SUZ-KA60VA3.TH
СУЗ-КА71ВА3.TH
9-1. Управление двигателем наружного вентилятора
Двигатель вентилятора включается / выключается, блокируясь с компрессором.
[ВКЛ] Двигатель вентилятора включается за 5 секунд до запуска компрессора.
[ВЫКЛ] Двигатель вентилятора выключается через 15 секунд после остановки компрессора.
5 секунд
15 секунд
НА
Компрессор
ВЫКЛЮЧЕННЫЙ
НА
Наружный вентилятор
ВЫКЛЮЧЕННЫЙ
9-2. Р.В. управление катушкой
Обогрев. . . . . . . . . . . . . . . . . . НА
веселье. . . . . . . . . . . . . . . . . . ВЫКЛЮЧЕННЫЙ
C
Сухой . . . . . . . . . . . . . . . . . . . . . ВЫКЛЮЧЕННЫЙ
ПРИМЕЧАНИЕ: 4-ходовой клапан реверсирует в течение 5 секунд.
непосредственно перед пуском компрессора.<ОХЛАЖДЕНИЕ>
<ТЕПЛО>
5 секунд
Компрессор
Катушка R.V.
5 секунд
НА
ВЫКЛЮЧЕННЫЙ
НА
ВЫКЛЮЧЕННЫЙ
Наружный вентилятор ВКЛ.
ВЫКЛЮЧЕННЫЙ
мотор
9-3. Связь между основным датчиком и исполнительным механизмом
Датчик
Температура нагнетания
термистор
Цель
Защита
Охлаждение: Предотвращение замерзания змеевика
Температура змеевика в помещении
термистор
Нагрев: защита от высокого давления
Термистор размораживания
Отопление: размораживание
Термистор температуры ребра
Температура окружающей среды
термистор
Защита
Наружный теплообменник
термистор температуры
Охлаждение: работа при низкой температуре окружающей среды
OCH530A
Охлаждение: работа при низкой температуре окружающей среды
Охлаждение: защита от высокого давления
19
Компрессор
LEV
○
○
○
○
○
○
○
○
○
○
○
○
○
○
Привод
Наружный вентилятор
мотор
○
○
○
○
○
Р.V.coil
Внутренний вентилятор
мотор
○
○
10
СЕРВИСНЫЕ ФУНКЦИИ
SUZ-KA25VA3.THSUZ-KA35VA3.TH SUZ-KA50VA3.TH
SUZ-KA60VA3.THSUZ-KA71VA3.TH
Изменение настроек размораживания
Изменение температуры окончания оттаивания
Чтобы изменить температуру окончания оттаивания, перережьте / припаяйте провод JS внешнего инвертора P.C. доска. (См. 11-6-1.)
Температура окончания оттаивания (° C)
Перемычка
JS
11
Паяный (начальная настройка)
Нет (вырезано)
SUZ-KA25VA3.TH
SUZ-KA35VA3.TH
5
10
SUZ-KA50VA3.TH
9
18
SUZ-KA60VA3.TH
SUZ-KA71VA3.TH
10
18
ПОИСК ПРОБЛЕМЫ
СУЗ-КА25ВА3.THSUZ-KA35VA3.TH SUZ-KA50VA3.TH
SUZ-KA60VA3.THSUZ-KA71VA3.TH
11-1. Меры предосторожности при поиске и устранении неисправностей
1. Перед устранением неполадок проверьте следующее:
1) Проверьте напряжение питания.
2) Проверьте соединительный провод внутри / снаружи помещения на предмет неправильного подключения.
2. При обслуживании обратите внимание на следующее.
1) Перед обслуживанием кондиционера обязательно сначала выключите основной блок с помощью пульта дистанционного управления, а затем выключите прерыватель.
2) Обязательно ОТКЛЮЧИТЕ источник питания перед тем, как снимать переднюю панель, корпус, верхнюю панель и электронный блок.
контроль P.C. доска.
3) При снятии электрических частей будьте осторожны с остаточным напряжением сглаживающего конденсатора.
4) При снятии электронного блока управления P.C. доску, держите край доски осторожно, чтобы НЕ подвергать
составные части.
5) При подключении или отключении разъемов держитесь за корпус разъема. НЕ тяните за провода.
Ведущий провод
Жилищный пункт
3. Порядок устранения неполадок
1) Убедитесь, что лампа ИНДИКАТОРА РАБОТЫ на внешнем ПК. плата мигает, указывая на неисправность.Чтобы убедиться в этом, проверьте, сколько раз индикатор неисправности мигает и гаснет, прежде чем начинать сервисные работы.
2) Перед обслуживанием проверьте правильность подключения разъема и клеммы.
3) Если электронный блок управления P.C. Предполагается, что плата неисправна, проверьте рисунок медной фольги на предмет отсоединения и
компоненты для разрыва и обесцвечивания.
4) При поиске и устранении неисправностей см. 11-2. и 11-3.
OCH530A
20
11-2. Контрольная таблица устранения неисправностей
SUZ-KA25VA3.TH SUZ-KA35VA3.TH
Нет.
1
Симптомы
Наружный блок
не работает.ВЕЛ
индикация
проверять
код
Однократная вспышка
каждый
ВВЕРХ
2,5 секунды
U3
2
U4
SUZ-KA50VA3.TH
SUZ-KA60VA3.TH SUZ-KA71VA3.TH
Аномальная точка /
Условие
Условие
Наружная система питания - автомат защиты от перегрузки по току срабатывает 3 раза подряд
Тем
в течение 1 минуты после запуска компрессора.
Средство
• Подсоедините разъем компрессора.
• См. 11-5. «Как проверить инвертор / компрессор».
• Проверить запорный клапан.
• См. 11-5.F «Проверка наружного
термисторы ».
Термисторы наружной установки: термистор температуры нагнетания замыкается или размыкается во время
компрессор работает.Термистор температуры ребра, термистор размораживания, P.C. доска
термистор температуры, температура наружного теплообменника
термистор или термистор температуры окружающей среды замыкается или размыкается
во время работы компрессора.
Система наружного управления - данные энергонезависимой памяти не могут быть прочитаны должным образом.
• Замените инвертор P.C. доска.
Тем
3
FC
Последовательный сигнал
4
6-кратная вспышка E8
2,5 секунды /
ВЫКЛЮЧЕННЫЙ
E9
Нарушение связи между внутренним и наружным блоками • Проверка соединения внутреннего / внешнего блока
в течение 3 минут.
провод.
• Замените P.С.
доска, если отображается неисправность
очередной раз.
11-кратная вспышка
2,5 секунды UE
ВЫКЛЮЧЕННЫЙ
2-кратная вспышка
2,5 секунды ВЫКЛ.
Запорный клапан/
Закрытый клапан
Закрытый клапан определяется по току компрессора.
• Проверить запорный клапан.
Защита от сверхтока
Большой ток течет в интеллектуальный силовой модуль.
Повторно подключиться
разъем компрессора.
•
• См. 11-5. «Как проверить инвертор / компрессор».
• Проверить запорный клапан.
3-кратная вспышка
2,5 секунды ВЫКЛ.
Защита от перегрева температуры нагнетания
Температура термистора температуры нагнетания превышает
• Проверьте контур хладагента и хладагент на 116 ° C, компрессор остановится.Компрессор может перезапуститься, если объем нагнетаемого воздуха слишком велик.
термистор температуры показывает 100 ° C или меньше через 3 минуты.
• См. 11-5. я
«Проверка ЛЭВ».
4-кратная вспышка
2,5 секунды ВЫКЛ.
Температура плавника
/ПК. термистор температуры платы
защита от перегрева
Защита от высокого давления
Температура термистора температуры ребра на радиаторе
превышает 72 ~ 86 ° C или температуру P.C. температура доски
Температура термистора на плате инвертора превышает 72 ~ 85 ° C.
5
6
'Наружный блок
останавливается и
перезапускается 3
минут спустя '
повторяется.7
8
9
5-кратная вспышка
2,5 секунды ВЫКЛ.
10
8-кратная вспышка
2,5 секунды ВЫКЛ.
Compressor syn (Синхронизация компрессора) Форма кривой тока компрессора искажена.
хроническая аномалия
10-кратная вспышка
2,5 секунды ВЫКЛ.
Двигатель наружного вентилятора
11
Наружный вентилятор останавливался 3 раза подряд в течение 30 секунд
после запуска наружного вентилятора.
12-кратная вспышка
2,5 секунды ВЫКЛ.
13-кратная вспышка
2,5 секунды ВЫКЛ.
Однократная вспышка
2,5 секунды ВЫКЛ.
Каждая фаза тока
компрессора
Напряжение постоянного тока
Каждый фазный ток компрессора не может быть обнаружен нормально.
Постоянное напряжение инвертора не может быть обнаружено нормально.Падение частоты на
текущая защита
Когда входной ток превышает примерно 7A (KA25) /
8A (KA35) / 12A (KA50) 14A (KA60) / 16A (KA71), компрессор
частота понижается.
3-кратная вспышка
2,5 секунды ВЫКЛ.
Падение частоты на
защита от высокого давления
Температура термистора внутренней катушки превышает 55 ° C в НАГРЕВЕ.
режим, частота компрессора понижается.
Падение частоты на
размораживание в ОХЛАЖДЕНИИ
Режим
Термистор внутреннего змеевика показывает 8 ° C или меньше в режиме ОХЛАЖДЕНИЯ, частота компрессора снижается.
4-кратная вспышка
2,5 секунды ВЫКЛ.
Падение частоты на
защита от температуры нагнетания
Температура термистора температуры нагнетания превышает
111 ° C, частота компрессора понижается.7-кратная вспышка
2,5 секунды ВЫКЛ.
Защита от низкой температуры нагнетания
Температура термистора температуры нагнетания была
50 ° C или меньше в течение 20 минут.
8-кратная вспышка
2,5 секунды ВЫКЛ.
(KA25 / 35/50)
Максимальный ток протекает в PFC (Коррекция коэффициента мощности:
IC820) или напряжение на шине достигает 394 В или более, PAM
останавливается и перезапускается.
12
13
14
Наружный блок
работает.
15
16
17
18
Защита PAM
PAM: импульсная амплитудная модуляция
(KA60 / 71)
Обнаружение нулевого пересечения
схема
9-кратная вспышка
2,5 секунды ВЫКЛ.
19
Температура термистора внутренней катушки превышает 70 ° C в режиме НАГРЕВА.Разморозить
температура термистора превышает 70 ° C в режиме ОХЛАЖДЕНИЯ.
Нулевой перекрестный сигнал для управления PAM не может быть обнаружен.
Мигает →
0,5 секунды ВКЛ
0,5 секунды ВКЛ
НА
OCH530A
• Проверьте контур хладагента и количество хладагента.
• См. 11-5. Я "Проверка ЛЕВ".
• См. 11-5. F "Проверка наружного
термисторы ».
• См. 11-5. Я "Проверка ЛЕВ".
• Проверьте контур хладагента и количество хладагента.
Это не неисправность. Защита PAM будет активирована в следующих случаях:
1. Мгновенное напряжение питания
уронить. (Кратковременный сбой питания)
2.Когда напряжение источника питания
в приоритете.
Инверторный ПК доска
Частота мигания показывает, сколько раз светодиод мигает через каждые 2,5 секунды выключения.
(Пример) Когда частота мигания равна «2».
2,5 секунды ВЫКЛ.
• См. 11-5.H «Проверка наружного
двигатель вентилятора.
• См. 11-5. J "Проверка инвертора
ПК. доска.
• См. 11-5. «Как проверить инвертор / компрессор».
• См. 11-5. «Как проверить инвертор / компрессор».
Устройство в норме, но проверьте
следующий.
• Проверьте, не забиты ли внутренние фильтры.
• Проверьте, не хватает ли хладагента.• Убедитесь, что воздух во внутреннем / наружном блоке
кровообращение короткоцикловое.
Режим проверки инвертора Разъем компрессора отсоединен, проверка инвертора • Проверьте, включается ли разъем комода.
прессор подключен правильно.
• См. 11-5. "Как проверить
инвертор / компрессор ».
ПРИМЕЧАНИЕ: 1. Расположение светодиода показано на правом рисунке. Обратитесь к 11-6-1.
2. Светодиод горит во время нормальной работы.
ВЫКЛЮЧЕННЫЙ
• Осмотрите наружный блок.
• Проверьте воздушный канал наружного блока.
• См. 11-5.H «Проверка наружного
двигатель вентилятора".• Проверьте контур хладагента и количество хладагента.
• Проверить запорный клапан.
• Подсоедините разъем компрессора.
• См. 11-5. «Как проверить инвертор / компрессор».
2,5 секунды ВЫКЛ.
21 год
ВЕЛ
11-3. КАК ПРОЙТИ «САМОДИАГНОЗ»
Поскольку этот кондиционер имеет функцию запоминания всех произошедших отказов, последние детали отказа могут быть вызваны
следуя приведенной ниже процедуре.
Используйте эту функцию, если контрольный код не отображается на проводном пульте дистанционного управления или если используемый пульт дистанционного управления является беспроводным.
тип.11-3-1. Самодиагностика
1 Выберите «Сервис» в главном меню и нажмите кнопку
кнопка.
Выберите «Самопроверка» с помощью кнопки F1 или F2 и нажмите кнопку
Сервисное меню
кнопка.
Тестовый забег
Введите информацию о техническом обслуживании.
Настройка функции
Проверять
Самостоятельная проверка
Главное меню:
Курсор
F1
с помощью кнопки F1 или F2 введите адрес хладагента и нажмите кнопку
2 Вт
кнопка.
F2
F3
F4
Самостоятельная проверка
Ref. адрес
Выбирать:
Адрес
3 Появится код ошибки, номер блока, атрибут.
Self cheF3
ск
F1
F2
Ref. адрес
«-» появится, если история ошибок недоступна.Ошибка
Unt #
F4
Группа IC
Возвращаться:
Сброс настроек
Когда
история ошибок
F1 там
F2 нет
F3
F4
Самостоятельная проверка
Адрес M-NET
---Ошибка
Контакт
-
Grp. -
Возвращаться:
Сброс настроек
F1
4 Сброс истории ошибок.
F2
F3
Самостоятельная проверка
Нажмите кнопку F4 (Сброс) на экране, на котором отображается история ошибок.
Удалить историю ошибок?
Появится экран подтверждения с вопросом, хотите ли вы удалить историю ошибок.
Если удаление не удалось, появится сообщение «Запрос отклонен».
«Блок не существует» появится, если нет внутренних блоков, соответствующих введенному
адрес найдены.• Чтобы вернуться к предыдущему экрану .......
OCH530A
Отмена
F1
Нажмите кнопку F4 (OK), чтобы удалить историю ошибок.
Перемещение по экранам
• Чтобы вернуться в главное меню ..........
F4
Ref. адрес
F2
ОК
F3
F4
Самостоятельная проверка
Ref. адрес
История ошибок удалена
Возвращаться:
кнопка
кнопка
F1
22
F2
F3
F4
11-3-2. Проверка пульта дистанционного управления
Если операции не могут быть выполнены с помощью пульта дистанционного управления, выполните диагностику пульта дистанционного управления с помощью этой функции.
1 Выберите «Сервис» в главном меню и нажмите кнопку
кнопка.Сервисное меню
Пароль техобслуживания
Проверка пульта ДУ
Выберите «Проверка пульта дистанционного управления» с помощью кнопки F1 или F2 и нажмите
кнопка.
в
Главное меню:
Курсор
F1
выберите «Проверка пульта ДУ» в меню «Сервис» и нажмите кнопку
2S
но-
F2
F3
F4
Проверка пульта ДУ
ton, чтобы запустить проверку пульта ДУ и просмотреть результаты проверки.
Начать проверку?
Для отмены проверки пульта ДУ и выхода из проверки пульта ДУ
экран меню, нажмите
или
кнопка.
Пульт дистанционного управления не перезагружается.F1
3 OK: с пультом дистанционного управления проблем не обнаружено. Проверить другие
запчасти для проблем.
E3, 6832: шум на линии передачи, внутреннем блоке или другом
пульт дистанционного управления неисправен. Проверьте линию передачи и
другие пульты дистанционного управления.
NG (ALL0, ALL1): неисправность цепи приема-передачи. Необходимо заменить пульт дистанционного управления.
ERC: количество ошибок данных - это несоответствие между количеством
биты в данных, передаваемых от пульта дистанционного управления и
данные, которые были фактически переданы по линии передачи.Если данные
обнаружены ошибки, проверьте линию передачи на наличие внешних шумовых помех.
Если
После того, как отобразятся результаты проверки пульта дистанционного управления, будет нажата кнопка, проверка пульта дистанционного управления завершится, и пульт дистанционного управления автоматически перезагрузится.
Проверьте дисплей пульта дистанционного управления и посмотрите, отображается ли что-нибудь
(включая строки). На дисплее пульта ДУ ничего не отображается
если на пульт дистанционного управления не подается правильное напряжение (8,5 - 12 В постоянного тока). В этом случае проверьте проводку пульта дистанционного управления и внутреннюю
единицы измерения.OCH530A
Начинать:
23
F2
F3
F4
Экран результатов проверки пульта дистанционного управления
Проверка пульта ДУ
Начать проверку?
Начинать:
F1
F2
F3
F4
11-3-3. Самодиагностика
Когда возникает проблема с кондиционером, внутренний и наружный блоки останавливаются,
и проблема отображается на дисплее пульта дистанционного управления.
[ПРОВЕРИТЬ] и адрес хладагента отображаются на температуре
дисплей, а код ошибки и номер блока отображаются попеременно как
показано ниже.
F
1 (Если наружный блок неисправен, номер блока будет «00».)
2 В случае группового управления, когда один пульт дистанционного управления управляет
несколько систем хладагента, адрес хладагента и код ошибки E
блок, который первым столкнулся с проблемой (т. е. блок, передавший ошибку
код) будет отображаться.
грамм
3 Чтобы сбросить код ошибки, нажмите кнопку
Кнопка ВКЛ / ВЫКЛ.
я
А
B
ЧАС
C
D
(Чередующийся дисплей)
Код ошибки (2 или 4 цифры)
Адрес (3 цифры) или номер устройства (2 цифры)
При использовании комбинированного режима дистанционного / локального контроллера, отмените код ошибки после выключения дистанционного управления.Во время централизованного управления контроллером MELANS отмените код ошибки, нажав кнопку
Кнопка ВКЛ / ВЫКЛ.
11-3-4. Самодиагностика во время технического обслуживания или ремонта
Поскольку каждый блок имеет функцию, которая хранит коды ошибок, последний контрольный код может быть вызван, даже если он отменен с помощью пульта дистанционного управления.
контроллер или питание выключено.
Проверьте историю кодов ошибок для каждого блока с помощью пульта дистанционного управления.
2 Задайте номер агрегата или адрес хладагента, который вы хотите диагностировать.
Нажимайте кнопки [TEMP] (
а также
) (F на картинке выше)
1 Переключитесь в режим самодиагностики.Дважды нажмите кнопку CHECK (H на рисунке выше) в течение 3 секунд.
Содержимое дисплея изменится, как показано ниже.
для выбора желаемого номера или адреса. Номер (адрес) меняется между
[01] и [50] или [00] и [15].
Адрес хладагента начнет мигать.
примерно через 3 секунды после того, как
выбрано, и начнется процесс самодиагностики.
Номер агрегата или адрес хладагента
быть диагностированным
3 Отобразите результаты самодиагностики.
<Когда есть история кодов ошибок>
(Для определения каждого кода ошибки см. Руководство по установке внутреннего блока или руководство по обслуживанию.)
(Чередующийся дисплей)
Код ошибки (2 или 4 цифры)
<Когда нет истории кодов ошибок>
Адрес (3 цифры) или номер устройства (2 цифры)
<Когда нет соответствующего подразделения>
4 Сбросьте историю ошибок.
Отобразите историю ошибок на экране отображения результатов диагностики (см. Шаг 3).
OCH530A
24
нажмите
Кнопка ВКЛ / ВЫКЛ (D на рисунке на предыдущей странице) дважды
в течение 3 секунд. Адрес самодиагностики или адрес хладагента будет мигать.
Когда история ошибок сброшена, дисплей будет выглядеть так, как показано ниже.Однако, если вам не удастся сбросить журнал ошибок, содержимое ошибки будет отображаться снова.
5 Отмените самодиагностику.
Самодиагностику можно отменить двумя способами.
Нажмите кнопку CHECK (H на рисунке на предыдущей странице)
дважды в течение 3 секунд.
нажмите
→ Самодиагностика будет отменена, и экран вернется к предыдущему состоянию.
перед началом самодиагностики.
Кнопка ВКЛ / ВЫКЛ (D на рисунке на предыдущей странице). → Самодиагностика будет отменена, и внутренний блок остановится.11-3-5. Пульт дистанционного управления
проверка контроллера

10-3-3.
Диагностика
Если кондиционером нельзя управлять с пульта дистанционного управления, выполните диагностику пульта дистанционного управления, как описано ниже.
1 Сначала убедитесь, что индикатор включения горит.
Если на пульт дистанционного управления не подается правильное напряжение (12 В постоянного тока),
индикатор не загорится.
В этом случае проверьте проводку пульта дистанционного управления и внутренний блок.
Индикатор включения
2 Переключитесь в режим самодиагностики пульта ДУ.Нажмите кнопку CHECK (H на рисунке на предыдущей странице)
в течение 5 секунд или более. Содержимое дисплея изменится, как показано ниже.
Нажмите кнопку FILTER (A на рисунке на предыдущей странице)
для начала самодиагностики.
3 Результат самодиагностики пульта дистанционного управления
[Когда пульт дистанционного управления работает правильно]
[Когда пульт дистанционного управления неисправен]
(Отображение ошибки 1) «NG» мигает. → Приемопередающая цепь пульта дистанционного управления неисправна.
Проверьте другие возможные причины, так как с пультом нет проблем.
контроллер.Пульт дистанционного управления необходимо заменить на новый.
[Если пульт дистанционного управления исправен, но не может работать.]
(Отображение ошибки 2) [E3], [6833] или [6832] мигает. → Передача невозможна.
На пути передачи или на внутреннем блоке могут быть помехи или помехи.
или другие пульты дистанционного управления неисправны. Проверьте путь передачи и другие
контроллеры.
(Отображение ошибки 3) Отображается «ERC» и количество ошибок данных.
→ Произошла ошибка данных.
Количество ошибок данных - это разница между количеством битов, отправленных из
пульт дистанционного управления и номер, фактически переданный по пути передачи.Если такая проблема возникает, на передаваемые данные влияет шум,
и т. д. Проверьте путь передачи.
Когда количество ошибок данных равно «02»:
Передача данных с пульта дистанционного управления
Передача данных по пути передачи
4 Для отмены диагностики пульта дистанционного управления
Нажмите кнопку CHECK (H на рисунке на предыдущей странице) в течение 5 секунд или более. Диагностика пульта дистанционного управления будет отменена,
«ПОДОЖДИТЕ» и индикатор работы будет мигать. Примерно через 30 секунд состояние, действовавшее до постановки диагноза, будет восстановлено.OCH530A
25
11-3-6. Самодиагностика <Беспроводной пульт дистанционного управления>
<В случае неполадок во время работы>
При возникновении неисправности кондиционера внутренний и наружный блоки останавливаются, а индикатор работы мигает, информируя об этом.
необычная остановка.
<Метод диагностики неисправностей в сервисной службе>
[Процедура]
1. Дважды нажмите кнопку CHECK.
• Индикаторы «ПРОВЕРИТЬ» и адрес хладагента
«00» мигает.
• Убедитесь, что пульт дистанционного управления
дисплей остановился перед продолжением.
2. Нажмите температуру
кнопки.• Выберите адрес хладагента
внутренний блок для самодиагностики.
Примечание. Установите адрес хладагента с помощью
DIP-переключатель наружного блока (SW1).
(Для получения дополнительной информации см.
руководство по установке наружного блока.)
Хладагент
адрес
отображать
ПРОВЕРЯТЬ
ПРОВЕРЯТЬ
отображать
Температура
кнопка
ТЕМП.
ВКЛ ВЫКЛ
ВКЛ ВЫКЛ
кнопка
РЕЖИМ
ПОКЛОННИК
АВТО СТОП
ФЛЮГЕР
АВТОМАТИЧЕСКИЙ СТАРТ
ПРОВЕРИТЬ ЗАСЛОНКУ
ПРОВЕРЯТЬ
кнопка
мин
ТЕСТОВЫЙ ЗАБЕГ
НАБОР
час
СБРОС НАСТРОЕК
ЧАСЫ
ЧАС
кнопка
3. Направьте пульт дистанционного управления на: • Если возникает ошибка кондиционера,
датчик на внутреннем блоке и
датчик внутреннего блока издает прерывистый
нажмите кнопку ЧАС.звук зуммера, рабочий свет
мигает, и выводится код ошибки.
(Для ошибки требуется не более 3 секунд.
код появится.)
4. Направьте пульт дистанционного управления на • Режим проверки отменен.
датчик на внутреннем блоке и
нажмите кнопку ВКЛ / ВЫКЛ.
OCH530A
26 год
• Подробную информацию о кодах проверки см. В следующих таблицах.
[Образец вывода A]
Звуковой сигнал
РАБОТА
ПОКАЗАТЕЛЬ
вспышка лампы
шаблон
Звуковой сигнал
Beep Beep Beep
Выключенный
Звуковой сигнал
1-й
2-й
3-й
nth
На
На
На
На
Beep Beep
1-й
Выключенный
На
2-е · · · Повторяется
На
0.5 сек. Прибл. 2,5 сек. 0,5 сек. 0,5 сек.
Самопроверка прибл. 2,5 сек. 0,5 сек. 0,5 сек. 0,5 сек.
начинается
(Пусковой сигнал
Количество миганий / звуковых сигналов в шаблоне указывает на проверку
Количество миганий / звуковых сигналов в шаблоне указывает
получили)
код в следующей таблице (т. е. n = 5 для «P5»)
код проверки в следующей таблице
[Образец вывода B]
Звуковой сигнал
РАБОТА
ПОКАЗАТЕЛЬ
вспышка лампы
шаблон
Звуковой сигнал
Beep Beep Beep
1-й
Выключенный
Самопроверка прибл. 2,5 сек.
начинается
(Пусковой сигнал
получили)
На
Прибл. 3 сек.
2-й
3-й
На
На
На
0.5 сек. 0,5 сек. 0,5 сек.
Звуковой сигнал
Звуковой сигнал
nth
1-й
На
Выключенный
0,5 сек. Прибл. 2,5 сек.
Количество миганий / звуковых сигналов в шаблоне указывает на проверку
код в следующей таблице (т. е. n = 5 для «U2»)
На
Прибл. 3 сек.
Звуковой сигнал
2-е · · · Повторяется
На
На
0,5 сек. 0,5 сек.
Количество миганий / звуковых сигналов в шаблоне указывает
код проверки в следующей таблице
[Образец вывода A] Ошибки, обнаруженные внутренним блоком
Беспроводной пульт дистанционного управления Проводной пульт дистанционного управления
Звуковой сигнал / РАБОТА
Симптом
ИНДИКАТОР мигает
Проверить код
(Количество раз)
1
P1
Ошибка датчика впуска
P2
Ошибка датчика трубы (Th3)
2
P9
Ошибка датчика трубы (TH5)
Ошибка связи внутреннего / внешнего блока
3
E6, E7
4
P4
Ошибка датчика слива / разомкнут разъем поплавкового выключателя (CN4F)
P5
Ошибка сливного насоса
5
PA
Принудительная остановка компрессора (из-за ненормальной утечки воды)
6
P6
Срабатывание защиты от замерзания / перегрева
7
EE
Ошибка связи между внутренним и наружным блоками
9
E4, E5
Ошибка приема сигнала пульта дистанционного управления
Ошибка системы управления внутренним блоком (ошибка памяти и т. Д.)
12
Fb (FB) *
14
PL
Неисправность контура хладагента
Ошибка передачи пульта дистанционного управления
E0, E3
-
-
E1, E2
Ошибка платы управления пульта дистанционного управления
Замечание
Что касается внутреннего
блок, см.
внутренний блок
руководство пользования.
[Образец вывода B] Ошибки, обнаруженные блоком, отличным от внутреннего блока (наружный блок и т. Д.)
Беспроводной пульт дистанционного управления Проводной пульт дистанционного управления
Звуковой сигнал / РАБОТА
Симптом
ИНДИКАТОР мигает
Проверить код
(Количество раз)
Ошибка связи внутреннего / внешнего блока
1
E9
(Ошибка передачи) (Наружный блок)
Прерывание из-за перегрузки по току компрессора
2
ВВЕРХ
Обрыв / короткое замыкание термисторов наружного блока
3
U3, U4
Другие
Другие ошибки (См. Техническое руководство для наружного блока.)
14
Примечания: 1. Если звуковой сигнал не звучит снова после первых двух звуковых сигналов, подтверждающих, что сигнал начала самопроверки был получен, и
лампа ИНДИКАТОР РАБОТЫ не загорается, ошибок нет.
2. Если звуковой сигнал издает 3 непрерывных звуковых сигнала «звуковой сигнал, звуковой сигнал, звуковой сигнал (0,4 + 0,4 + 0,4 с)» после первых 2 звуковых сигналов для подтверждения
был получен сигнал запуска самопроверки, указанный адрес хладагента неверен.
* Контрольный код в скобках указывает на модель PAR-30MAA.
OCH530A
27
11-4. Критерий неисправности основных частей
СУЗ-КА25ВА3.ТД СУЗ-КА35ВА3.ТХ СУЗ-КА50ВА3.ТХ
Название детали
SUZ-KA60VA3.TH SUZ-KA71VA3.TH
Метод проверки и критерий
Фигура
Термистор размораживания (RT61)
Температура плавника
термистор (RT64)
Измерьте сопротивление тестером.
Температура окружающей среды
термистор (RT65)
См. 11-6. «Схема контрольных точек и напряжение», 11-6-1. (KA25 / 35/50) или
11-6-2. (KA60 / 71) «Inverter P.C. плата », для схемы термистора.
Наружный теплообменник
термистор температуры (RT68)
Температура нагнетания
термистор (RT62)
Измерьте сопротивление тестером.Перед измерением возьмитесь за термистор руками, чтобы он нагрелся.
См. 11-6. «Схема контрольных точек и напряжение», 11-6-1. (KA25 / 35/50) или
11-6-2. (KA60 / 71) «Inverter P.C. плата », для схемы термистора.
Измерьте сопротивление между выводами с помощью тестера.
(Температура: -10 ° C ~ 40 ° C)
КРАСНЫЙ ЧЕРНЫЙ
Обычный
Компрессор
W
SUZ-KA35VA3.TH SUZ-KA50 / 60VA3.TH SUZ-KA71VA3.TH
SUZ-KA25VA3.TH
U-V
U-W
V-W
Двигатель наружного вентилятора
WHT
V
1,52 Ом ~ 2,17 Ом
1,36 Ом ~ 1,93 Ом
0,78 Ом ~ 1,11 Ом
Измерьте сопротивление между выводами с помощью тестера.(Температура: -10 ° C ~ 40 ° C)
Обычный
Цвет выводного провода
WHT
СУЗ-КА25 / 35ВА3.ТХ
СУЗ-КА50 / 60 / 71ВА3.ТХ
29 Ом ~ 42 Ом
12 Ом ~ 17 Ом
БЕЛЫЙ - ЧЕРНЫЙ
ЧЕРНЫЙ - КРАСНЫЙ
U
0,92 Ом ~ 1,12 Ом
КРАСНЫЙ ЧЕРНЫЙ
W
V
U
КРАСНЫЙ - БЕЛЫЙ
Измерьте сопротивление между выводами с помощью тестера.
(Температура: -10 ° C ~ 40 ° C)
Р.В. катушка (21S4)
Обычный
1,19 кОм ~ 1,78 кОм
ORN
YLW
37 Ом ~ 54 Ом
YLW - BRN
LEV
КРАСНЫЙ
Обычный
BLU
КРАСНЫЙ - ОРН
WHT
BRN
Змеевик расширительного клапана
(LEV)
Измерьте сопротивление тестером.
(Температура: -10 ° C ~ 40 ° C)
СУЗ-КА25 / 35ВА3.ТХ
Цвет выводного провода
БЕЛЫЙ - КРАСНЫЙ
BRN - BLU
Измерьте сопротивление тестером.(Температура: -10 ° C ~ 40 ° C)
СУЗ-КА50 / 60 / 71ВА3.ТХ
Цвет выводного провода
КРАСНЫЙ - ОРН
КРАСНЫЙ - БЕЛЫЙ
КРАСНЫЙ - СИНИЙ
WHT
Обычный
37 Ом ~ 54 Ом
КРАСНЫЙ - ЖЕЛТЫЙ
OCH530A
28 год
LEV
ORN
КРАСНЫЙ
YLW
BLU
11-5. Процесс устранения неполадок
A Как проверить инвертор / компрессор
Отсоедините разъем между
компрессор и интеллектуальный силовой модуль
(KA25 / 35/50: IC700, KA60 / 71: IPM)
.
См. 11-5.
Проверить напряжение между клеммами.
Сбалансированы ли напряжения?
да
Нет
Замените инвертор P.C. доска.
См. 11-5.
Проверить компрессор.
«Проверка обрыва фазы».«Проверка компрессора».
B Проверка обрыва фазы
Отсоединив разъем между компрессором и интеллектуальным силовым модулем, активируйте инвертор и проверьте, работает ли он.
инвертор исправен, измерив баланс напряжений между выводами.
Выходное напряжение 50 - 130 В. (Напряжение может отличаться в зависимости от тестера.)
<< Метод работы (пробный пуск) >>
• F
или PAR-31MAA, выберите «Сервис» → «Тестовый запуск» в главном меню, чтобы начать тестовый запуск, а затем выберите охлаждение.
режим.• Подробнее или другую информацию о запуске тестового запуска при использовании удаленных контроллеров см. В руководстве по установке.
для внутреннего блока или пульта дистанционного управления.
<< Точка измерения >>
На 3 балла
BLK (U) - БЕЛЫЙ (V)
ЧЕРНЫЙ (U) - КРАСНЫЙ (W)
БЕЛЫЙ (V) - КРАСНЫЙ (W)
* Измерьте напряжение переменного тока между выводами в 3 точках.
ПРИМЕЧАНИЕ: 1. Выходное напряжение зависит от напряжения источника питания.
2. Измерьте напряжение аналоговым тестером.
3. Во время этой проверки светодиод инвертора P.C. плата мигает 9 раз.(KA25 / 35/50: см. 11-6-1, KA60 / 71: 11-6-2)
C Проверка компрессора
См. 11-5. «Проверка компрессора
обмотка ».
Компрессор в норме?
да
Нет
Заменить компрессор.
Компрессор
См. 11-5. «Проверка компрессора
время работы более
время операции".
Нет
10 секунд? Нет
Компрессор работает постоянно?
да
да
ОК
OCH530A
Проверьте контур хладагента.
29
Заменить компрессор.
D Проверка обмотки компрессора
Отсоедините разъем между компрессором и интеллектуальным силовым модулем и измерьте сопротивление между
компрессорные терминалы.<< Точка измерения >>
в 3 очках
BLK-WHT
* Измерьте сопротивление между подводящими проводами в 3 точках.
ЧЕРНО-КРАСНЫЙ
БЕЛЫЙ-КРАСНЫЙ
<<Решение>>
См. 11-4.
0 [Ω] ··············· Аномальный [краткий]
Бесконечный [Ω] ······· Аномальный [открытый]
ПРИМЕЧАНИЕ: Обязательно обнулите омметр перед измерением.
E Проверка времени работы компрессора
<<Решение>>
Подключите компрессор и активируйте инвертор. Затем измерьте
время до остановки инвертора из-за перегрузки по току.
<< Метод работы >>
Запустите тестовый прогон нагрева или охлаждения.(ОПЕРАЦИЯ ПРОБНОГО ЗАПУСКА: см. 11-5.)
<<Измерение>>
Измерьте время от запуска компрессора до остановки
компрессор из-за перегрузки по току.
0 секунд
Компрессор запускается
1 секунда
Аномальный
(Ошибка IPM)
(Обмотка компрессора короткая)
2 секунды
Аномальный
(Компрессор отключен)
(Пусковой дефект)
10 секунд
Аномальный
(Плохой контакт,)
(Дефект внешней платы ПК)
(Отсоединенный разъем)
Аномальный
(Неисправность контура хладагента)
(Закрытый клапан)
10 минут
Обычный
F Проверка термисторов наружной установки
Отсоедините разъем термистора от наружного блока P.Доска C. (см.
ниже таблицы) и измерьте сопротивление термистора.
Сопротивление термистора в норме?
(KA25 / 35/50: см. 11-6-1, KA60 / 71: 11-6-2.)
Нет
да
Заменить термистор, кроме RT64.
Если RT64 не в норме, замените инвертор.
ПК. доска.
Подсоедините разъем термистора.
Включите источник питания и нажмите выключатель АВАРИЙНОГО РАБОТЫ.
Устройство работает в течение 10 минут или более
без неисправности термистора?
да
Нет
Замените инвертор P.C. доска.
ОК.
(Причина - плохой контакт.)
Термистор
Символ
Разморозить
Температура нагнетания
Температура плавника
Температура окружающей среды
Температура наружного теплообменника
RT61
RT62
RT64
RT65
RT68
OCH530A
Разъем, № контакта
СУЗ-КА25 / 35 / 50ВА3.ТХ
СУЗ-КА60 / 71ВА3.ТХ
Между контактами 1 и 2 CN641 Между контактами 1 и 2 CN671
Между контактами 3 и 4 CN641 Между контактами 3 и 4 CN671
Между контактами 1 и 2 CN642 Между контактами 1 и 2 CN673
Между CN643 pin1 и pin2 Между CN672 pin1 и pin2
Между CN644 pin1 и pin3 Между CN671 pin5 и pin6
30
Доска
Инвертор
П.Доска C.
G Проверка R.V. катушка
Прежде всего, измерьте сопротивление Р.В. катушку, чтобы проверить, не повреждена ли катушка. См. 11-4.
Если CN721 (KA25 / 35/50) / CN602 (KA60 / 71) не подключен или R.V. катушка разомкнута, напряжение образуется между
клеммы разъема, хотя никакой сигнал не передается на R.V. катушка.
Проверьте, подключен ли CN721 (KA25 / 35/50) / CN602 (KA60 / 71).
Агрегат работает в режиме ОХЛАЖДЕНИЯ, даже если он установлен в режим НАГРЕВА.
Отсоедините разъем между
компрессор и интеллектуальный
модуль питания.Включите источник питания и начните
пробный прогрев.
(ОПЕРАЦИЯ ТЕСТОВОГО ЗАПУСКА: см.
11-5)
Есть ли 230 В переменного тока между CN721?
(KA25 / 35/50) / CN602 (KA60 / 71) и
на инверторе P.C. доска через 3 минуты после
питание включено?
да
Нет
Заменить инвертор
ПК. доска.
Заменить 4-ходовой клапан.
Агрегат работает в режиме НАГРЕВА, даже если он установлен в режим ОХЛАЖДЕНИЕ.
Отсоедините разъем между
компрессор и интеллектуальный
модуль питания.
Включите источник питания и начните
тестовый запуск охлаждения.
(ОПЕРАЦИЯ ТЕСТОВОГО ЗАПУСКА: см.
11-5)
Есть ли 230 В переменного тока между CN721?
(KA25 / 35/50) / CN602 (KA60 / 71) и
на инверторе P.Доска через 3 минуты после
питание включено?
Нет
Заменить инвертор
Да ПК доска.
Заменить 4-ходовой клапан.
H Проверка двигателя вентилятора наружного блока
Отсоедините разъемы CN931.
и CN932 от инвертора P.C.
доска. Проверьте соединение между
разъем CN931 и CN932.
Нормальное ли сопротивление между каждой клеммой электродвигателя вентилятора наружного блока?
(См. 11-4.)
Нет
да
Отсоедините CN932 от платы инвертора. плате и включите источник питания.
Вручную поверните электродвигатель вентилятора наружного блока и измерьте напряжение CN931.От 1 (+) до 5 (-)
Между 2 (+) и 5 (-)
От 3 (+) до 5 (-)
(Фиксируется на 5 или 0 В постоянного тока)
Нет
Нет
Напряжение между каждой клеммой становится 5 и 0?
VDC повторно?
да
Двигатель вентилятора наружного блока вращается плавно?
да
Заменить двигатель наружного вентилятора.
OCH530A
Замените инвертор P.C. доска.
31 год
I Проверка LEV
Начинать
Включите питание наружного блока после проверки.
Катушка LEV надежно закреплена на корпусе LEV.
да
Обычный
Слышен ли звук "щелчок - щелчок"?
Или вы чувствуете вибрацию катушки LEV рукой?
Нет
Отсоедините разъем CN724, есть ли нормальное сопротивление катушки LEV?
да
Заменить инвертор P.C. доска.
Нет
Заменить катушку LEV.
J Проверка инвертора P.C. доска
Проверьте двигатель наружного вентилятора.
(Ссылаться на .)
Перегорел предохранитель (F901) на плате инвертора? доска?
да
Нет
Проверить подключение разъемов
(CN931, CN932) двигателя вентилятора наружного блока.
Если соединение плохое, исправьте.
Управляйте наружным блоком, запустив
АВАРИЙНАЯ ЭКСПЛУАТАЦИЯ.
Проверьте светодиодную индикацию на плате инвертора. доска.
Светодиод мигает 10 раз?
да
(10-кратная вспышка)
Нет
Проверьте соответствующие детали
следующая светодиодная индикация.(См. 11-3.)
Замените инвертор P.C. доска.
OCH530A
32
K Электромагнитный шум проникает в телевизоры или радиоприемники.
Заземлен ли агрегат?
да
Расстояние между антеннами
и внутренний блок в пределах 3 м, или
расстояние между антеннами и
наружный блок в пределах 3 м?
Нет
Заземлите устройство.
Нет
да
Увеличьте расстояние между антеннами и
комнатный блок и / или антенны и
Наружный блок.
Расстояние между телевизорами или
радиостанции и внутренний блок в пределах 1 м, или
это расстояние между телевизорами или
радиоприемники и наружный блок в пределах 3 м?
Нет
да
Увеличьте расстояние между телевизорами и / или
радио и внутренний блок, или телевизоры, или
радиоприемники и наружный блок.Антенны повреждены?
Коаксиальный кабель поврежден?
Нет ли плохого контакта в проводке антенны?
Нет
да
Заменить или отремонтировать антенну.
Замените или отремонтируйте коаксиальный кабель.
да
Увеличьте расстояние между внутренним и наружным
соединительный провод кондиционера и разводка антенн.
Соединительный провод внутреннего / наружного
кондиционера и проводки
антенны закрываются?
Нет
Даже если все вышеперечисленные условия выполнены, электромагнитный шум может проникнуть, в зависимости от напряженности электрического поля.
или условия установки (сочетание определенных условий, таких как антенны или проводка).Прежде чем обращаться в сервисный центр, проверьте следующее.
1. Устройства, подверженные воздействию электромагнитных помех.
Телевизоры, радиоприемники (FM / AM-вещание, коротковолновое)
2. Канал, частота, радиостанция, подверженная воздействию электромагнитных помех.
3. Канал, частота, радиостанция не подвержены воздействию электромагнитных помех.
4. Планировка;
внутренний / внешний блок кондиционера, внутренняя / внешняя проводка, провод заземления, антенны, проводка от антенн, приемник
5. Напряженность электрического поля передающей станции, подверженная влиянию электромагнитных помех.
6.Наличие или отсутствие усилителя, такого как бустер
7. Рабочее состояние кондиционера при проникновении электромагнитных помех.
1) Выключите источник питания один раз, а затем включите его. В этой ситуации проверьте электромагнитный
шум.
2) В течение 3 минут после включения источника питания нажмите кнопку OPERATE / STOP (ON / OFF) на пульте дистанционного управления.
для включения питания и проверьте наличие электромагнитных помех.
3) Через короткое время (через 3 минуты после включения) наружный блок начинает работать.Во время работы проверяйте
электромагнитный шум.
4) Нажмите кнопку OPERATE / STOP (ON / OFF) на пульте дистанционного управления, чтобы выключить питание, когда наружный блок останавливается, но
внутренняя / внешняя связь все еще работает. В этой ситуации проверьте наличие электромагнитных помех.
OCH530A
33
11-6. Схема контрольных точек и напряжение
11-6-1. Инверторный ПК доска
SUZ-KA25VA3.THSUZ-KA35VA3.TH SUZ-KA50VA3.TH
Задняя сторона блока
DB61
260 - 370 В постоянного тока
(-)
(+)
Сглаживание
Сглаживание
конденсатор
конденсатор (C63) (C62)
Сглаживание
конденсатор
(C61)
Р.V.coil
(CN721)
230 В переменного тока
Предохранитель (F701)
T3.15AL250V
Предохранитель (F801)
T3.15AL250V
230 В переменного тока
Разъем нагревателя
(CN722)
Предохранитель (F901)
T3.15AL250V
Вывод на
ездить на открытом воздухе
двигатель вентилятора
(CN932)
230 В переменного тока
Вывод на
привод
компрессор
(ЛДУ,
LDV,
LDW)
Перемычка для
изменение размораживания
настройка (JS)
Разъем LEV
(CN724)
Наружный теплообменник
термистор температуры
/ RT68 (CN644)
Температура нагнетания
термистор / RT62
(CN641)
Термистор размораживания
/ RT61 (CN641)
Температура окружающей среды
термистор / RT65
(CN643)
Сигнал наружного
мотор вентилятора (CN931)
Лицевая сторона блока
Температура плавника
термистор / RT64
(CN642)
ВЕЛ
Термистор размораживания (RT61)
Термистор температуры окружающей среды (RT65)
Термистор температуры наружного теплообменника (RT68)
100
200
90
180
60
600
50
40
30
20
10
0
-20
500
400
300
0
10 20 30
Температура ()
OCH530A
40
120
100
80
60
200
40
100
20
0
-10
140
Сопротивление (к)
700
Термистор температуры ребра (RT64)
160
Термистор температуры нагнетания (RT62)
70
Сопротивление (к)
Сопротивление (к)
80
Перемычка
для предварительного нагрева
настройка управления
(JK)
0
10
20
30
40
50
60
70
80
Температура ()
34
90 100 110 120
0
0
10 20 30 40 50 60 70 80
Температура ()
11-6-2.Инверторный ПК доска
SUZ-KA60VA3.THSUZ-KA71VA3.TH
Предохранитель (F62)
T2.0AL250V
Р.В. катушка (CN602)
230 В переменного тока
Предохранитель (F601)
T3.15AL250V
Перемычка для
изменение размораживания
настройка (JS)
Перемычка для
контроль предварительного нагрева
настройка (JK)
Сигнал двигателя вентилятора наружного блока
(CN931)
Термистор размораживания
/ RT61 (CN671)
Температура нагнетания
термистор / RT62
(CN671)
Наружный теплообменник
термистор температуры
/ RT68 (CN671)
Температура окружающей среды
термистор / RT65
(CN672)
Температура плавника
термистор / RT64
(CN673)
ВЕЛ
Вывод на
ездить на открытом воздухе
двигатель вентилятора
(CN932)
Предохранитель (F901)
Т3.15AL250V
Предохранитель (F880)
T3.15AL250V
Разъем LEV (CN724)
JP715 (+)
325 - 370 В постоянного тока
JP30 (-)
Термистор размораживания (RT61)
Термистор температуры окружающей среды (RT65)
Термистор температуры наружного теплообменника (RT68)
100
200
90
180
60
600
50
40
30
20
10
500
400
300
OCH530A
0
10 20 30
Температура ()
40
120
100
80
60
200
40
100
20
0
-10
140
Сопротивление (к)
70
0
-20
160
Термистор температуры нагнетания (RT62)
700
Сопротивление (к)
Сопротивление (к)
80
Термистор температуры ребра (RT64)
0
10
20
30
40
50
60
70
80
Температура ()
35 год
90 100 110 120
0
0
10 20 30 40 50 60 70 80
Температура ()
12
ИНСТРУКЦИЯ ПО РАЗБОРКЕ
<"Терминал с запорным механизмом" Точки отсоединения>
Терминал с фиксирующим механизмом можно отсоединить, как показано ниже.Есть два типа (см. (1) и (2)) терминала с механизмом блокировки.
Терминал без фиксатора можно снять, потянув за него.
Перед отсоединением проверьте форму клеммы.
(1) Сдвиньте втулку и проверьте, есть ли стопорный рычаг.
(2) Клемма с этим разъемом имеет
запорный механизм.
Рукав
Рычаг блокировки
1 Сдвиньте рукав.
2 Потяните за терминал, пока
нажатие на замок
рычаг.
1 Возьмитесь за рукав и
вытащить терминал
медленно.
Коннектор
СУЗ-КА25ВА3.THSUZ-KA35VA3.TH
НАРУЖНЫЙ БЛОК
ПРИМЕЧАНИЕ: ОТКЛЮЧИТЕ источник питания перед разборкой.
ПОРЯДОК РАБОТЫ
1. Снятие корпуса
(1) Удалите винт, фиксирующий сервисную панель.
(2) Опустите сервисную панель и снимите ее.
(3) Отключите электропитание и соединительный провод внутреннего / внешнего блока.
(4) Выверните винты, крепящие верхнюю панель.
(5) Снимите верхнюю панель.
(6) Выверните винты, фиксирующие шкаф.
(7) Снимите шкаф.
(8) Выверните винты, крепящие заднюю панель.
(9) Снимите заднюю панель.
ФОТОГРАФИИ
Фото 1
Винты
верхняя панель
Винты
верхняя панель
Назад
панель
Винты
спины
панель
Винты
кабинет
Фото 2
Винт
кабинет
Услуга
панель
Винт
сервисная панель
Направление к
Удалить
Винты
кабинет
OCH530A
36
Крючки
ПОРЯДОК РАБОТЫ
ФОТОГРАФИИ
2.Снятие инвертора в сборе, инвертор P.C. доска
Фото 3
(1) Снимите шкаф и панели. (См. Процедуру 1.)
(2) Отсоедините выводной провод от реактора и следующие разъемы:
<Инверторный ПК доска>
CN721 (катушка R.V.)
CN932 (двигатель вентилятора)
CN641 (термистор размораживания и термистор температуры нагнетания)
CN643 (термистор температуры окружающей среды)
CN644 (термистор температуры наружного теплообменника)
CN724 (LEV)
(3) Снимите разъем компрессора (CN61).
(4) Выверните винты, фиксирующие панель реле.(Фото 3)
(5) Снимите инвертор в сборе. (Фото 4)
(6) Удалите винт заземляющего провода и винт
T.B. поддержка. (Фото 4)
(7) Снимите панель реле с инвертора в сборе.
(8) Снимите инвертор P.C. плата с релейной панели.
Винты
панель реле
Фото 4 (Инвертор в сборе)
Инвертор
ПК. доска
Радиатор
3. Удаление Р.В. катушка
Винт
T.B. поддержка
T.B. поддержка
(1) Снимите шкаф и панели. (См. Процедуру 1.)
(2) Отсоедините следующие разъемы:
<Инвертор П.Доска C.>
CN721 (катушка R.V.)
(3) Снимите R.V. катушка. (Фото 5)
Панель реле
4. Снятие термистора температуры нагнетания,
термистор размораживания, термистор температуры наружного теплообменника и термистор температуры окружающей среды
Фото 5
Винт
заземляющий провод
Р.В. катушка
(1) Снимите шкаф и панели. (См. Процедуру 1.)
(2) Отсоедините выводной провод от реактора и следующие разъемы:
<Инверторный ПК доска>
CN641 (термистор размораживания и термистор температуры нагнетания)
CN643 (термистор температуры окружающей среды)
CN644 (термистор температуры наружного теплообменника)
(3) Извлеките термистор температуры нагнетания из держателя.(Фото 5)
(4) Вытащите термистор размораживания из держателя. (Фото 6)
(5) Извлеките термистор температуры наружного теплообменника.
от его держателя. (Фото 6)
(6) Вытащите термистор температуры окружающей среды из держателя.
Термистор температуры нагнетания
OCH530A
37
ПОРЯДОК РАБОТЫ
ФОТОГРАФИИ
5. Снятие двигателя наружного вентилятора.
Фото 6
(1) Снимите шкаф и панели. (См. Процедуру 1.)
(2) Отсоедините следующие разъемы:
<Инверторный ПК доска>
CN932 (двигатель вентилятора)
(3) Снимите гайку гребного винта.(Фото 7)
(4) Снимите гребной винт. (Фото 7)
(5) Выверните винты, крепящие двигатель вентилятора. (Фото 7)
(6) Снимите двигатель вентилятора.
Наружное тепло
термистор температуры теплообменника
6. Снятие компрессора и 4-ходового клапана.
(1) Снимите шкаф и панели. (См. Процедуру 1.)
(2) Снимите инвертор в сборе. (См. Процедуру 2.)
(3) Удалите газ из контура хладагента.
ПРИМЕЧАНИЕ. Собирайте газ из труб до тех пор, пока манометр не
показывает 0 кг / см² (0 МПа).
(4) Отсоединение сварной часть всасывания и выпускная труба
связан с компрессором.(5) Снимите гайки с опор компрессора.
(6) Снимите компрессор.
(7) Отсоедините сварную часть труб, соединенных с 4-ходовым клапаном.
(Фото 8)
Термистор размораживания
Фото 7
Пропеллер
Винты электродвигателя вентилятора наружного блока
Гайка гребного винта
Фото 8
Сварные детали 4-ходового клапана
OCH530A
38
SUZ-KA50VA3.TH
ПРИМЕЧАНИЕ: ОТКЛЮЧИТЕ источник питания перед разборкой.
ПОРЯДОК РАБОТЫ
ФОТОГРАФИИ
1. Снятие корпуса
Фото 1
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Открутите винты сервисной панели.
Открутите винты верхней панели.
Снимите винт крышки клапана.Снимаем сервисную панель.
Снимаем верхнюю панель.
Снимите клапанную крышку.
Отключите электропитание и соединительный провод внутреннего / внешнего блока.
(8) Выверните винты из шкафа.
(9) Снимите шкаф.
(10) Снимите винты задней панели.
(11) Снимите заднюю панель.
Винты верхней панели
Винты
принадлежащий
кабинет
Винты
кабинет
Винты
кабинет
Фото 2
Винт задней панели
Винты верхней панели
Винты
кабинет
Винты
кабинет
Винты
сервисная панель
Винт
крышка клапана
OCH530A
39
Винты
задняя панель
ПОРЯДОК РАБОТЫ
ФОТОГРАФИИ
2.Снятие инвертора в сборе, инвертор P.C. доска
Фото 3
Винт клеммы
(1) Снимите шкаф и панели. (См. Процедуру 1.)
Винт радиатора
блок поддержки и
(2) Отсоедините подводящий провод от реактора, а также от опоры и сепаратора.
задняя панель
некторы:
<Инверторный ПК доска>
CN721 (катушка R.V.)
CN931, CN932 (двигатель вентилятора)
CN641 (термистор размораживания и термистор температуры нагнетания)
CN643 (термистор температуры окружающей среды)
CN644 (термистор температуры наружного теплообменника)
CN724 (LEV)
(3) Снимите разъем компрессора.(4) Снимите винты, крепящие опору радиатора и разделитель.
(5) Снимите крепежные винты опоры клеммной колодки и
задняя панель.
(6) Снимите инвертор в сборе.
(7) Снимите винт заземляющего провода, винт ПК. доска
крышка и винты опоры клеммной колодки.
Фото 4
(8) Снимите опору радиатора с ПК. поддержка платы.
(9) Удалите винт инвертора P.C. плата и инвертор
Радиатор
Радиатор
ПК. плата от ПК поддержка платы.
служба поддержки
П.Доска C.
служба поддержки
3. Удаление Р.В. катушка
(1) Снимите шкаф и панели. (См. Процедуру 1.)
(2) Отсоедините следующий разъем:
<Инверторный ПК доска>
CN721 (катушка R.V.)
(3) Снимите R.V. катушка.
Винт
ПК. доска
покрытие
Винт
инвертор
ПК. доска
Винт
заземляющий провод
Винты
клеммная колодка
служба поддержки
Фото 5
Винт
Р.В. катушка
Паяный
части
4-ходовой
клапан
OCH530A
40
ПОРЯДОК РАБОТЫ
ФОТОГРАФИИ
4. Снятие термистора температуры нагнетания,
термистор размораживания, термистор температуры наружного теплообменника и термистор температуры окружающей среды
(1) Снимите шкаф и панели.(См. Процедуру 1.)
(2) Отсоедините подводящий провод от реактора и следующие
разъемы:
<Инверторный ПК доска>
CN641 (термистор размораживания и термистор температуры нагнетания)
CN643 (термистор температуры окружающей среды)
CN644 (термистор температуры наружного теплообменника)
(3) Извлеките термистор температуры нагнетания из держателя.
(4) Вытащите термистор размораживания из держателя.
(5) Извлеките термистор температуры наружного теплообменника.
от его держателя.
(6) Вытащите термистор температуры окружающей среды из держателя.Фото 6
Температура окружающей среды
термистор
Наружное тепло
термистор температуры теплообменника
5. Снятие двигателя наружного вентилятора.
(1) Снимите верхнюю панель, шкаф и сервисную панель. (Ссылаться на
процедура 1.)
(2) Отсоедините следующие разъемы:
<Инверторный ПК доска>
CN931 и CN932 (двигатель вентилятора)
(3) Снимите гайку гребного винта.
(4) Снимите гребной винт.
(5) Выверните винты, крепящие двигатель вентилятора.
(6) Снимите двигатель вентилятора.
Термистор размораживания
Фото 7
6. Снятие компрессора и 4-ходового клапана.
(1) Снимите верхнюю панель, шкаф и сервисную панель.(Ссылаться на
процедура 1.)
(2) Снимите заднюю панель. (См. Процедуру 1.)
(3) Снимите инвертор в сборе. (См. Процедуру 2.)
(4) Удалите газ из контура хладагента.
ПРИМЕЧАНИЕ. Собирайте газ из труб до тех пор, пока манометр не
показывает 0 кг / см² (0 МПа).
(5) Отсоединение паяной часть всасывания и сброс
труба соединена с компрессором.
(6) Снимите rieCONNECTOR:
Желтые орехи.
(7) Снимите компрессор.
(8) Отсоедините припаянную часть 4-ходового клапана и трубу. (Фото 5)
Гайка гребного винта
Винты
двигатель наружного вентилятора
Фото 8
Паяная часть
сливная труба
Температура нагнетания
термистор
Паяная часть
всасывающая труба
OCH530A
41 год
СУЗ-КА60ВА3.TH
SUZ-KA71VA3.TH
ПРИМЕЧАНИЕ: ОТКЛЮЧИТЕ источник питания перед разборкой.
ПОРЯДОК РАБОТЫ
ФОТОГРАФИИ
1. Снятие корпуса
Фото 1
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Открутите винты сервисной панели.
Открутите винты верхней панели.
Снимите винт крышки клапана.
Снимаем сервисную панель.
Снимаем верхнюю панель.
Снимите клапанную крышку.
Отключите электропитание и соединительный провод внутреннего / внешнего блока.
(8) Выверните винты из шкафа.
(9) Снимите шкаф.
(10) Снимите винты задней панели.(11) Снимите заднюю панель.
Винты верхней панели
Винты
кабинет
Винты
кабинет
Фото 2
Винт задней панели
Винты верхней панели
Винты
кабинет
Винты
кабинет
Винты
сервисная панель
Винт
крышка клапана
OCH530A
42
Винты
задняя панель
ПОРЯДОК РАБОТЫ
ФОТОГРАФИИ
2. Снятие инвертора в сборе, инвертор P.C. доска
(1) Снимите шкаф и панели. (См. Процедуру 1.)
(2) Отсоедините выводной провод от реактора и следующие разъемы:
<Инвертор П.Доска C.>
CN602 (катушка R.V.)
CN931, CN932 (двигатель вентилятора)
CN671 (термистор оттаивания, термистор температуры нагнетания
и термистор температуры наружного теплообменника)
CN672 (термистор температуры окружающей среды)
CN724 (LEV)
(3) Снимите разъем компрессора.
(4) Выверните винты, фиксирующие панель реле.
(5) Снимите панель реле.
(6) Удалите провода заземления и подводящие провода ПК инвертора.
доска.
(7) Удалите винт опоры PB.
(8) Снимите инвертор P.C. плата с релейной панели.
Фото 3
Инвертор П.C
доска
Провода заземления
Винты
Поддержка PB
Винты
ПБ
служба поддержки
Винты
реле
панель
3. Удаление Р.В. катушка
(1) Снимите шкаф и панели. (См. Процедуру 1.)
(2) Отсоедините следующий разъем:
<Инверторный ПК доска>
CN602 (катушка R.V.)
(3) Снимите R.V. катушка.
Винт
панель реле
Фото 4
Винт
Р.В. катушка
Сварные части
4-ходовой клапан
OCH530A
43 год
ПОРЯДОК РАБОТЫ
ФОТОГРАФИИ
4. Снятие термистора температуры нагнетания,
термистор размораживания, термистор температуры наружного теплообменника и термистор температуры окружающей среды
(1) Снимите шкаф и панели.(См. Процедуру 1.)
(2) Отсоедините подводящий провод от реактора и следующие
разъемы:
<Инверторный ПК доска>
CN671 (термистор размораживания, термистор температуры нагнетания и термистор температуры наружного сердечного теплообменника)
CN672 (термистор температуры окружающей среды)
(3) Извлеките термистор температуры нагнетания из держателя. (Фото 7)
(4) Вытащите термистор размораживания из держателя.
(5) Извлеките термистор температуры наружного теплообменника.
от его держателя.
(6) Вытащите термистор температуры окружающей среды из держателя.Фото 5
Наружное тепло
термистор температуры теплообменника
Температура окружающей среды
термистор
5. Снятие двигателя наружного вентилятора.
(1) Снимите верхнюю панель, шкаф и сервисную панель. (См. 1.)
(2) Отсоедините следующие разъемы:
<Инверторный ПК доска>
CN931 и CN932 (двигатель вентилятора)
Термистор размораживания
Фото 6
(3) Снимите гребной винт.
(4) Выверните винты, крепящие двигатель вентилятора.
(5) Снимите двигатель вентилятора.
6. Снятие компрессора и 4-ходового клапана.
(1) Снимите верхнюю панель, шкаф и сервисную панель. (Ссылаться на
процедура 1.)
(2) Снимите заднюю панель. (См. Процедуру 1.)
(3) Снимите инвертор в сборе. (См. Процедуру 2.)
(4) Удалите газ из контура хладагента.
ПРИМЕЧАНИЕ. Собирайте газ из труб до тех пор, пока манометр не
показывает 0 кг / см² (0 МПа).
(5) Отсоединения сварной часть всасывания и сброс
труба соединена с компрессором.
(6) Снимите гайки компрессора.
(7) Снимите компрессор.
(8) Отсоедините сварную часть 4-ходового клапана и трубу. (Фото 4)
Фото 7
Винты
двигатель наружного вентилятора
Сварная часть
сливная труба
Температура нагнетания
термистор
Сварная часть
всасывающая труба
OCH530A
44 год
OCH530A
45
TM
ГЛАВНЫЙ ОФИС: TOKYO BLDG., 2-7-3, MARUNOUCHI, CHIYODA-KU, TOKYO100-8310, JAPAN
cCopyright 2012 MITSUBISHI ELECTRIC CORPORATION
Распространено в сентябре 2013 г., №OCH530 ПЕРЕСМОТРЕННОЕ ИЗДАНИЕ-A
Распространено в октябре 2012 г. за №OCH530
Сделано в японии
Новая публикация, вступает в силу с сентября 2013 г.
Технические характеристики могут быть изменены без уведомления.

Руководство sez kd35vaq | Peatix

Руководство sez kd35vaq
Необходимые файлы cookie. sez- kd50vaq (язык en) int / en. сидст опдатерет 26. ндс) состояние стока: в наличии.техническое и сервисное руководство название модели <внутренний блок> sez- kd25vaq sez- kd35vaq sez- kd50vaq sez- kd60vaq sez- kd71vaq. 10 14: 07 стр. 4. th 401 например, сборка печатной схемы Indoorke01d279b01 402 например, клеммная колодка assybg00r200g62 403 например клеммная колодка assybh00c267g02. отлично подойдет, если у вас переборка или заниженный потолок. также для: sez- kd50vaq, sez- kd35vaq, sez- kd60vaq, sez- kd71vaq. й сезон- kd50, kd60, kd71vaq.
Этот агрегат легко спрятать в коротких воздуховодах и работает бесшумно, что делает его идеальным выбором для ненавязчивого зонального комфорта.электрический кондиционер mitsubishi sez- kd35vaq скрытый канальный инвертор теплового насоса 3. кондиционер mitsubishi pead- rp71jaad потолочный – скрытый – руководство по эксплуатации – руководство по использованию, загрузите или прочтите в Интернете в формате pdf. qx 4 / manual sez kd35vaq 19/12 3: 52 pm стр. 4. sez- kd15na * * производительность внутреннего вентилятора и скорректированные графики воздушного потока. посмотреть онлайн или скачать mitsubishi electric sez- kd35vaq. ый сервис мануал. th sez- kd60vaq sez- kd60vaq. также доступны в. о mitsubishi electric trane hvac us.
mitsubishi electric sez- kd35vaq / suz- ka35vad / инвертор сплит-системы на перегородке / настенный контроллер par- 40maa $ 1 790.маркетинговые и аналитические файлы cookie. mitsubishi electric sez- kd50va инструкции и руководства. sez- kd71vaq (язык en) int / en. sez- kd15na4r1 – это мини-сплит-внутренний блок с тепловым насосом скрытого монтажа для использования в одно- и многозонных системах. sez- kd15na4 (внешнее статическое давление 0. th sez- kd35vaq sez- kd35vaq. вкл. / выкл. название модели индикация № 9: расход воздуха (низкий / средний / высокий) л / с:: внешнее статическое давление: pa:: eer ( номинальные условия) 3.
sez- kd35vaq sez- kd50vaq • * 2.46 диапазон настройки температуры на пульте дистанционного управления ˚ c (˚ f) 19 до 86) 17 до 83). Наш скрытый тепловой насос sez35 удобно спрятан в полости потолка, видны только решетки. меню назад daymonitor / set. 9 отверстие для болта подвески воздушного фильтра 4- соединение с развальцовкой трубопровода хладагента 14×30 (жидкость) l- {2. hwe10080, пересмотренное издание- b декабрь. sez- kd35vaq (язык en) int / en. th pdf руководства пользователя. sez- kd modelbetegnelse i kombination med udedel sez- kd35vaq sez- kd50vaq suz-ka стандартный инвертор køl køleeffekt кВт 3, 5 (1, 4- 3, 9) 5, 1 (2, 3-5, 6) seer / energiklasse 5 , 6 / a + 5, 7 / a + varme varmeeffekt кВт 4, 2 (1, 7-5, 0) 6, 4 (1, 1-7, 2) scop / energiklasse 4 / a 3, 9 / a vægt кг 21 23 размер, bredde x højde x dybde мм 990 x 200 x 700 расход воздуха lav.модель sez- kd25vaq sez- kd35vaq sez- kd50vaq sez- kd60vaq sez- kd71vaq выбивное отверстие {27 (линия передачи дистанционного управления) блок управления 116 2×2- {2. мы используем необходимые файлы cookie для обеспечения работы нашего сайта.
Значение холодопроизводительности в системе 1: 1. mitsubishi electric sez- kd35vaq. consulte el manual de instalación. sez- kd35va: тип: инвертор: внутренний блок: sez- kd35vaq (l) наружный блок: suz- ka35va2: охлаждение: мощность (номинальные условия) кВт: 3. потолок серии sez – скрытый потолок серии pead – подвесной pca- ka серия настенный наружный блок pka серия r410a серия s серия r32 модельный ряд продуктов серии p * внутренние блоки sez / slz должны подключаться к наружному блоку suz.Подробнее или другую информацию о запуске пробного запуска при использовании пультов дистанционного управления см. в руководстве по установке внутреннего блока или пульта дистанционного управления. sez- kd25va (l) sez- kd35va (l) sez- kd50va (l) sez- kd60va (l) sez- kd71va (l) воздуховыпускной канал воздуховыпускной канал фланец воздухозаборник кнопки работы после настройки управления, тот же режим работы можно повторить, просто нажав кнопку включения / выключения. характеристики sez- kd25vaq sez- kd35vaq название модели рабочий режим охлаждение нагрев охлаждение нагревание источник питания 230 В (50 Гц) 230 В (50 Гц) Потребляемая мощность 0.Руководства пользователя, руководства и спецификации для кондиционера mitsubishi electric sez- kd50va. 0kw suz- ka50vad slz- ka50vaq (l) sez- kd50vaq (l) pca- rp50kaq 6. 5m (low / med / hi) dba :.
наше использование файлов cookie. | * 5 muy importante: para conectar. sez- kd35vaq (l) suz- ka35vad sez- kd50vaq (l) slz. * pka- m71kal доступен только с puz- zm7vha. проводной пульт дистанционного управления par- 21maa вкл. / выкл. проверка фильтра работа очист. температура теста. sez- kd15nalk 9 5 jhkn ock out h ole ø / 32) (линия передачи пульта дистанционного управления) отверстие для отключения ø / 32) (внутренняя / внешняя соединительная линия) g 1200 f 1000 e 11 d 1060 c 1100 b 1152 manual sez kd35vaq sez- kd09na4 sez- kd12na4 sez- kd18na4 модель газовая труба 1198.От 05 до 0 МПа [калибр]. сплит-типа, кондиционеры с тепловым насосом, проводной пульт дистанционного управления (опция) темп. Наш скрытый агрегат с тепловым насосом sez-kd35 удобно спрятан в полости потолка, и видны только решетки.
ндс) состояние на складе: в наличии sez- kd25vaq air conditioner pdf manual download. sez- kd18na4 * * мощность внутреннего вентилятора и исправленные диаграммы воздушного потока. включает штатный проводной контроллер. 6 полностью закройте запорный клапан на стороне газовой трубы вручную sez kd35vaq наружного блока, когда манометр покажет 0.просмотреть и скачать инструкцию по эксплуатации mitsubishi electronics sl4su онлайн. внутренняя модель наружная модель листовка с хладагентом руководство по установке руководство по эксплуатации руководство по обслуживанию запасные части cad; sez- kd25vaq: suz- ka25va4: sez- kd35vaq. тонкий sez- kd50vaq. техническое и сервисное руководство название модели <внутренний блок> sez- m25da (l) sez- m35da (l) sez- m50da (l) sez- m60da (l) sez- m71da (l) серия sez проводной пульт дистанционного управления внутренним блоком (опционально) для беспроводного пульта дистанционного управления типа da (входит в комплект) для температуры включения / выключения типа dal.th части блока управления sez- kd25vaq. pead- m71jaad pead- m100jaad pead- m100gaa pla-m71ea- pla-m100ea- a.
инструкция по установке: краткие примечания. wg] (15pa)) 208/230 В 60 Гц. Найдите нужное вам руководство в нашем каталоге с более чем 300 000 бесплатных руководств. Внутренние блоки sez / slz должны быть подключены к наружному блоку suz.
Подробнее о том, как мы используем файлы cookie, читайте в нашей политике использования файлов cookie. sez- kd25, kd35vaq. th sez- kd50vaq sez- kd50vaq. 39: уровни звукового давления – в помещении на 1.
slz- ka25vaq (l) sez- kd25vaq (l) sez- kd35vaq (l) sez- kd50vaq (l) sez- kd60vaq (l) sez- kd71vaq (l) pead- rp71jaad pead- rp100jaad peca- rp100p50pka pca- rp60kaq pca- rp71kaq pca. sez- kd25vaq sez- kd25vaq. просмотреть и скачать инструкцию по эксплуатации mitsubishi r5m3 онлайн. sez- kd60vaq (язык en) int / en. <> sez- kd na только hwe0802b.
* pea- rp: беспроводной пульт дистанционного управления не является дополнительным компонентом. sez- kd12na для mxz. 5 кВт / 1 БТЕ на 240 В ~ 50 Гц £ 1 248.Компания Mitsubishi Electric (Metus), образованная в России, является ведущим поставщиком систем бесканального и VRF в США и Латинской Америке. Инверторный внутренний блок mitsubishi electric sez- kd35vaq (3. База данных
содержит 5 руководств по mitsubishi electric sez- kd50va (доступны для бесплатного просмотра в Интернете или загрузки в формате pdf): руководство по установке, руководство по обслуживанию, руководство по эксплуатации, руководство. lg lt103hnr owner ‘ s manual инструкция по эксплуатации (48 страниц) mitsubishi electric sez-kd25 инструкция по установке инструкция по установке (15 страниц) светящийся червь 7kw техническое руководство техническое руководство (32 страницы) panasonic cs-e15dkew руководство по эксплуатации руководство по обслуживанию (122 страницы).0kw suz- ka60vad pla- rp60ba sez- kd60vaq (l) pca. модернизирован проводным контроллером премиум-класса с ЖК-дисплеем с подсветкой и удобными меню. руководство по установке, инструкция по эксплуатации sez- kd12na (4) 4. * pka- rp71: только для наружного подключения puhz- rp. просмотреть и скачать инструкцию по установке mitsubishi electric mxz- 4a80va. Внутренние блоки 5kw slz- ka25vaq (l) suz- ka25vad sez- kd25vaq (l) * sez / slz должны быть подключены к наружному блоку suz. sez- kd35va: тип: инвертор: внутренний блок: sez- kd35vaq (l) наружный блок: suz- ka35va2: охлаждение: мощность (номинальные условия) кВт: 3.чтобы отключить конденсатный насос, отсоедините штекер ЧПУ (синий штекер с двумя желтыми проводами) от платы управления.
Этот блок идеален, если вы хотите незаметно обогреть небольшое помещение. тонкий sez- kd35vaq. впускное отверстие для воздуха c a выпускное отверстие для воздуха b. 7: мощность (мин. – макс.) КВт: 1 – 3. Текущий статус для антал-плаката, базы данных и других источников информации и поиска по сети. sez- kd35vaq hwe1008b. sez- kd18na4 (внешнее статическое давление 0. th sez- kd71vaq sez- kd71vaq.sez- kd60vaq sez- kd71vaq pead- rp50jaq (consultar) pla- rp50ba • * 5 • * 6. sez- kd35vaq (l) 2. sez- kd tehnologija kanalska kanalska enota široka izbira Hitrosti Ventilatorja tišešina ravezetka in udob. инверторная система е регулировка, ки омогоча учинковито спреминянье хитрости компресоря в последнем распространении исходне мочи направе – в складу с потребо по хладю оз.

Руководство бренда на итальянском языке
Руководство по кайтбордингу
Руководство по кайтбордингу Tens 3000
Руководство по обслуживанию дрона Vivitar «глаз в небе»
Руководство по эксплуатации опубликовано в Quizlet
Руководство по обслуживанию Bentley bmw e46
Руководство по обслуживанию и ремонту
Sony hdvf l750 руководство по обслуживанию
Ipod nano 7g manual deutsch
Einhell miter ms th 2112 manual
Подробнее
Мистер Слим СЭЗ-КД – Mitsubishi Electric
HC_Кондиционер_Комнатный блок_MEPcontent_Mitsubishi Electric Corporation_SEZ-KD_Inverter_1 Phase_RU-RU.rfa
1 МБ
HC_Кондиционер_Комнатный блок_MEPcontent_Mitsubishi Electric Corporation_SEZ-KD25VAQ_Inverter_1 Phase_RU-RU.ifc
190.6 КБ
HC_Кондиционер_Комнатный блок_MEPcontent_Mitsubishi Electric Corporation_SEZ-KD35VAQ_Inverter_1 Phase_RU-RU.ifc
190,6 КБ
HC_Кондиционер_Комнатный блок_MEPcontent_Mitsubishi Electric Corporation_SEZ-KD50VAQ_Inverter_1 Phase_RU-RU.ifc
190,5 КБ
HC_Кондиционер_Комнатный блок_MEPcontent_Mitsubishi Electric Corporation_SEZ-KD60VAQ_Inverter_1 Phase_RU-RU.ifc
191.2 КБ
HC_Кондиционер_Комнатный блок_MEPcontent_Mitsubishi Electric Corporation_SEZ-KD71VAQ_Inverter_1 Phase_RU-RU.ifc
190,9 КБ
Внутренний блок Mitsubishi SEZ-KD71VAQ Канальный тип
ОЭЗ Серия
Эта серия скрытых в потолке внутренних блоков компактна и легко умещается в камерах с низкими потолками.Чрезвычайно надежная, с высокими энергосберегающими характеристиками – лучший выбор для маски для кондиционирования воздуха.
Компактный стиль, скрытый в потолке
В нашей модели «спрятан в потолке» кондиционер в полости потолка закрывается, оставляя только поверхность потолка приточной решетки и вытяжки. Это сохранит качество вашего интерьера. Кроме того, устройство имеет более компактные размеры по сравнению с предыдущей моделью (SEZ-KA), что значительно сокращает пространство для установки и упрощает использование скрытых устройств в зданиях, где они раньше подвергались действию правил.
Авто
Режим скорости автоматически регулирует скорость воздушного потока внутри вентилятора устройства в зависимости от текущих условий в помещении.
Функция таймера вкл. / Выкл.
Используйте пульт дистанционного управления, чтобы установить время, когда он запускает / останавливает кондиционер.
ACO
Кондиционер автоматически переключается между режимами нагрева и охлаждения для поддержания желаемой температуры.
Автоматический перезапуск
Особенно полезно при сбое питания, устройство автоматически перезагружается при появлении тока.
Низкотемпературное охлаждение
Интеллектуальная скорость вращения вентилятора внутреннего блока обеспечивает оптимальную производительность даже при низкой температуре наружного воздуха.
Устройство управления PAR-30MAA / PAR-21MAA (опция)
Устройства совместимы с вашим заказом или RIP-RIP-30mA 21MAA, который содержит множество функций управления, включая недельный таймер.
Централизованное управление вкл. / Выкл. (Опция)
Устройства могут подключаться к устройству централизованного управления MAC-821 SC-E, которое может управлять запуском / остановом максимум для восьми внутренних блоков.
Группа устройств управления системой (опционально)
Одно и то же устройство управления может контролировать рабочее состояние до 16 систем охлаждения.
Подключение M-NET (опция)
Устройства могут подключаться к аппаратуре управления системой MELANS (M-NET control devices) и AG-150A.
Соединение MXZ
Возможно подключение наружного блока MXZ multi-split.
Функция самодиагностики (отображение кода проверки)
Контрольные коды отображаются на пульте дистанционного управления или индикаторе работы, чтобы информировать пользователя об обнаруженных неисправностях.
Отзыв об ошибке
Операционные сбои регистрируются, что позволяет при необходимости подтвердить.
.

Sez kd71vaq: Mitsubishi Electric – Ошибка 404

Кондиционер Mitsubishi Electric SEZ-KD71VAQ, монтаж и бесплатная доставка по Москве и области

Гарантия три года

Инверторная технология

Проводной пульт (Опция)

Функция авторестарта

Функция авторестарта

Автосмена Нагрев-Охлаждение

Самодиагностика (индикация кода неисправности)

Таймер на 12 часов

Вентилятор DC

Статор электродвигателя с обмоткой сосредоточенного типа

Френопроводы R22

Сезонный коэффициент “А” (охлаждение)

Сезонный коэффициент “А” (обогрев)

Mitsubishi electric SEZ-KD71VAQ / SUZ-KA71VA6 Канальный кондиционер

Mitsubishi Electric SEZ-KD71VAQ/SUZ-KA71VA (инвертор)

Канальная сплит-система Mitsubishi Electric SEZ-KD71VAQ / SUZ-KA71VA: цена, характеристики

Канальный кондиционер Mitsubishi Electric SEZ-KD71VAQ/SUZ-KA71VA

УСЛОВИЯ ОПЛАТЫ

ЮР. ЛИЦАМ:

ФИЗ. ЛИЦАМ:

БЫСТРАЯ ДОСТАВКА И

ВАШ ГРУЗ БУДЕТ ДОСТАВЛЕН

Быстрая

Страховка

Оптимальные

Гарантия

КАК ОСУЩЕСТВЛЯЕТСЯ

Мы работаем с следующими

ДОСТАВКА В ЦИФРАХ

Кондиционер mitsubishi electric sez-kd71vaq/suz-ka71va2

Mitsubishi Electric SEZ-KD71VAQ канальный внутренний блок

Mitsubishi Electric SEZ-KD71VAQR2.TH Кондиционер с переборкой, Брисбен, Сидней, Стоимость установки, Цена

Будьте первым, кто рассмотрит этот продукт!

MITSUBISHI ELECTRIC SEZ-KD71VAQ / SUZ-KA71VA / PAC-YT52CRA – HydroVent

Mitsubishi Electric SEZ-KD71VA Руководство по ремонту

Руководство sez kd35vaq | Peatix

Мистер Слим СЭЗ-КД – Mitsubishi Electric

Внутренний блок Mitsubishi SEZ-KD71VAQ Канальный тип

ОЭЗ Серия

Компактный стиль, скрытый в потолке

Авто

Функция таймера вкл. / Выкл.

ACO

Автоматический перезапуск

Низкотемпературное охлаждение

Устройство управления PAR-30MAA / PAR-21MAA (опция)

Централизованное управление вкл. / Выкл. (Опция)

Группа устройств управления системой (опционально)

Подключение M-NET (опция)

Соединение MXZ

Функция самодиагностики (отображение кода проверки)

Отзыв об ошибке

Добавить комментарий Отменить ответ
