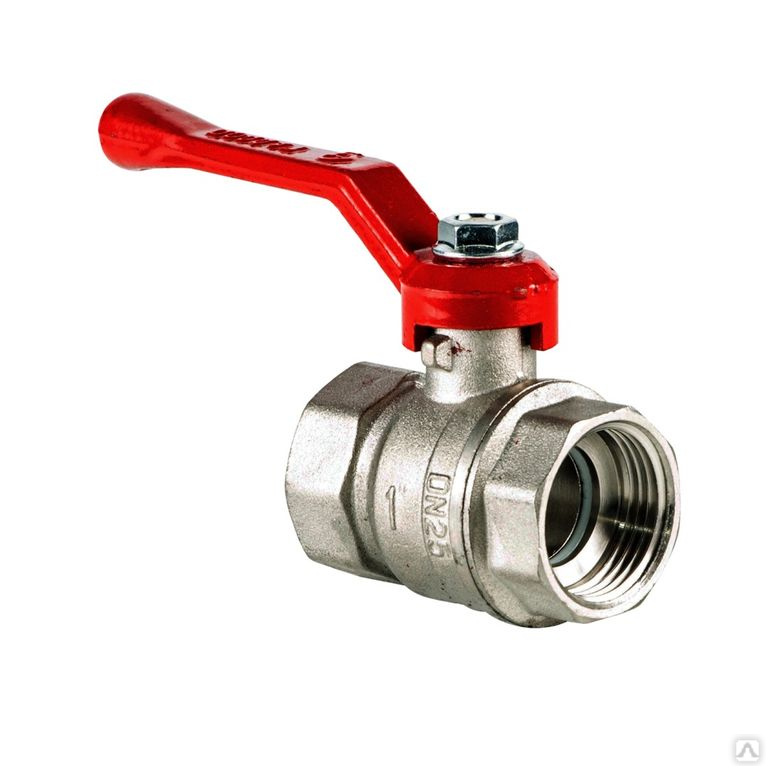

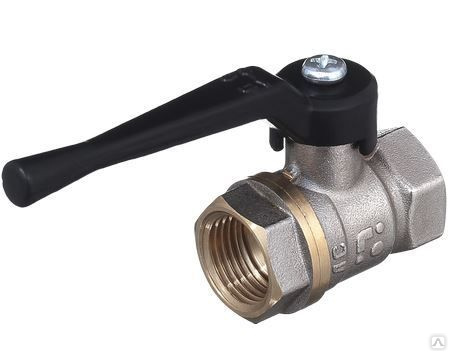

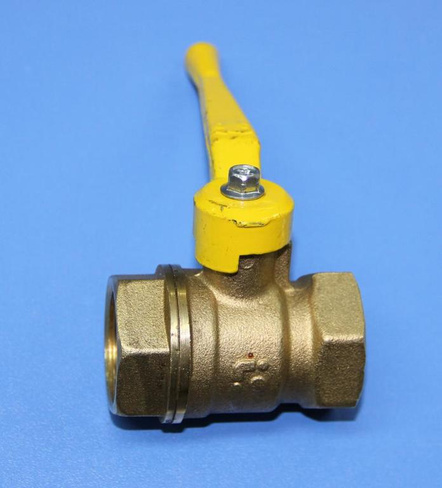

Кран вентильный муфтовый 15Б3Р 11/2″ Бологое

Категории

• Описание
• Характеристики
• Доставка
• Отзывов (0)

Запорный муфтовый кран 15Б3Р 11/2″ общепромышленного назначения предназначен для применения в составе водопроводов хозяйственно-питьевого назначения и технологических трубопроводов в качестве запорного устройства. Материал корпусных деталей – латунь ЛС59-1 по ГОСТ 15527-2004. Уплотнение выполнено из пищевой резины 2534143203 ГОСТ 17133-83. Управление осуществляется маховиком из алюминия марки АК-7 по ГОСТ 1583-93 с покрытием эпоксиполиэфирной порошковой композицией синего цвета.

Материал уплотнений шара и штока – фторопласт (PTFE).

Технические характеристики

1	Резьба	внутренняя/внутренняя
2	Диаметр, дюйм	11/2″
4	Тип	вентильный
5	Материал корпусных деталей	латунь ЛС59-1 по ГОСТ 15527-2004
6	Материал ручки	алюминий марки АК-7 ГОСТ 1583-93 с покрытием эпоксиполиэфирной порошковой композицией синего цвета
9	Транспортируемая рабочая среда	вода
11	Температура рабоченй среды	от +1°C до +150°C
12	Температура окружающей среды	от +1°C до +70°C
13	Максимальное рабочее давление	25 Bar
14	Герметиченость затвора крана	класс А ГОСТ 9544-2015
15	Срок службы	7 лет, средний ресурс 5000 циклов
16	Производитель	Бологовский арматурный завод (Россия)



Рекомендации по установке и эксплуатации

• Для обеспечения безопасности работы категорически запрещается производить работы по устранению дефектов при наличии давления рабочей среды в трубопроводе;
• Для исключения попадания во внутренние полости крана загрязнений, кран следует монтировать в полностью открытом положении .
• Для исключения выгорания уплотнительных деталей, сварочные работы на трубопроводе с установленным на нем краном, производить с обеспечением мер, исключающих нагрев крана.
• В соответствии с ГОСТ 12.2.063-2015 п.9.6, кран не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, устраняющие нагрузку на кран от трубопровода. Несоосность соединяемых трубопроводов не должна превышать 3 мм при длине 1 м плюс 1 мм на каждый последующий метр.
• В качестве уплотнительного материала соединения крана с трубопроводом должны применяться фторопластовый уплотнительный материал ФУМ или льняная прядь (возможно использование других уплотнительных материалов для трубопроводной арматуры).
• Устанавливать клапан на трубопроводе следует так, чтобы направление движения потока среды совпадало с направлением стрелки на корпусе клапана.
• После установки необходимо произвести трехкратное открывание-закрывание клапана маховиком. При этом подвижные части должны перемещаться плавно, без рывков и заеданий. При наличии протечки через сальниковое уплотнение необходимо подтянуть гайку сальника на угол 60-90° и проверить плавность перемещения шпинделя.

• Наименование Кран вентильный
• Резьба 11/2″, внутренняя/внутренняя
• Страна производитель Россия

Написать отзыв

Ваш отзыв:

Примечание: HTML разметка не поддерживается! Используйте обычный текст.

Оценка:     Плохо           Хорошо

Как заказать товар

1. Большинство товаров, представленных в Интернет-магазине “Аква-гарант”, имеется в постоянном наличии на складе. Поэтому приобрести продукцию Вы можете непосредственно у нас в магазине, по адресу: г.Волгоград, ул.Восточная, 21Б.

Заказать товар вы можете:

• с помощью корзины заказов
• прислать список необходимых товаров с точным наименованием и артикулом на электронную почту [email protected]
• прислать список товаров на Viber/WhatsApp 8-902-098-37-38

При оформлении заказа обязательно указывайте:

– город доставки

– контактные данные

– форма оплаты (при безналичной форме оплаты от организации, необходима будет карта партнера для выставления счета).

2. Доставка по городу является платной услугой. Осуществляется по предоплате, условия и стоимость уточняйте у менеджеров компании.

3. Доставка по России Транспортной компанией. Осуществляется по предоплате. Сроки и стоимость доставки Вы можете уточнить на сайтах компаний:

“СДЭК”

 “ПЭК”

“Деловые линии”, или у наших менеджеров.

Как оплатить товар

1. Оплата за наличный расчет.  Производится в рублях непосредственно в кассе магазина.

2. Оплата банковской картой. Производится также в магазине (филиале).

3. Безналичным способом по выставленному счету (После оформления заказа через корзину, счет будет выслан на электронную почту).

• Рекомендуемые товары
• Не забудьте купить

show_more show_less

bookmarkrocketphone

Как выбрать шаровый кран, какие краны лучше для водопровода — Armashop.ua

Когда возникает необходимость в ремонте или замене трубопроводов горячей или холодной воды в загородном доме (квартире), перед владельцем жилища возникает непростой вопрос: как выбрать шаровый кран среди огромного разнообразия запорного оборудования? Устройство имеет важное значение — от качества шарового крана зависит эффективность и безопасность работы инженерных коммуникаций, включая систему подачи воды.

Поэтому данная деталь системы трубопроводов первым стоит на точке ввода воды в здание. В случае аварии или протечки трубы именно от качества крана зависит, затопит ли жилище и удастся ли избежать больших материальных затрат. В нашей статье мы рассмотрим, как выбрать шаровый кран для воды и на что нужно обратить внимание в первую очередь.



Что такое шаровый кран и зачем он нужен

Это отдельный вид трубопроводной арматуры, основной элемент которой напоминает сферу. Оборудование используется для перекрытия или возобновления потока воды, без возможности его регулирования. Его универсальность позволяет использование как для частных домов, так и для промышленности, например, транспортировка энергоресурсов (нефть, газ и т.д.).

Данное оборудование пришло на замену клиновидным задвижкам, которые показали свою неэффективность. Перед покупкой узла нужно знать, какой шаровый кран выбрать для водопровода. Основным преимуществом механизма является простая и надежная конструкция. Очень важно в процессе изготовления получить идеально гладкую поверхность затвора, для чего производители прибегают за помощью к алмазной полировке и хромированию. После качественной обработки шарового затвора предотвращается вероятность налипания инородных частиц и заклинивания элементов устройства, что в целом увеличивает надежность и срок эксплуатации оборудования.



Конструктивные особенности шаровых кранов

В центре корпуса между PTFE уплотнениями (седло) размещается затвор в виде сферы, закрепленный на вращающем шпинделе для возможности передачи усилия от ручки. Износостойкая и герметичная конструкция устройства, быстрое закрытие/открытие прохода путем поворачивания затвора на 90° обеспечивают долговечное и эффективное использование запорного элемента.

Принцип действия механизма заключается в следующем: в исходном положении отверстие располагается под прямым углом к оси крана, тем самым перекрывая подачу воды в водоводе. При открывании затвора, входное отверстие находится в одной оси с трубой, обеспечивая свободный проход жидкости через запорное устройство.

Востребованность шаровых кранов на рынке сантехнического оборудования привела к появлению огромного ассортимента продукции и для большинства пользователей постает дилемма: какой шаровый кран лучше выбрать? На самом деле, правильно подобрать изделие непросто, ввиду представленности кранов низкой пробы и сомнительного происхождения. Поэтому важно изучить технические и физические параметры, определяющие функциональность, работоспособность оборудования и системы трубопроводов в целом.



Критерии или как выбрать шаровый кран на горячую воду

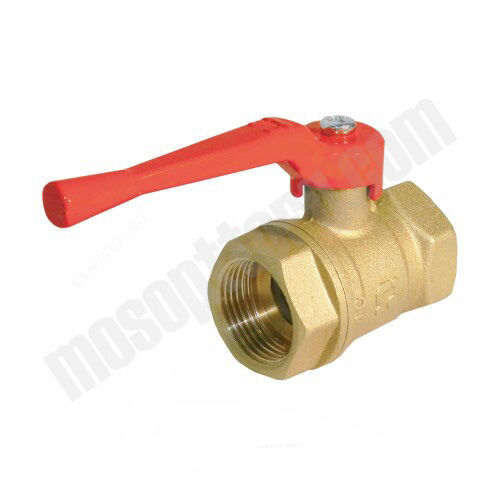

Как выбрать шаровый кран для квартиры? В этом случае подойдут муфтовые устройства с резьбовым типом присоединения. На одну квартиру приходится покупать в среднем 5-6 изделий для обвязки насосов, котлов коллекторов и других инженерных коммуникаций. Высокий спрос на продукцию порождает появление большого количества кранов сомнительного качества, которые прослужат максимум один-два сезона. Какой выход?

Для подтверждения страны происхождения и производителя оборудования попросите у продавца предоставить сертификат качества и гарантийный талон. Официальные дилеры именитых брендов, которым покупатели доверяют, могут документально подтвердить оригинальность продукции и развеять все сомнения относительно ее добротности.



Основные критерии надежных шаровых кранов для квартиры

1. Материал корпуса

Это один из главных критериев выбора. В идеальном варианте добротные краны делают из латуни марки CW617N, высокая цена которой влияет на конечную стоимость готового изделия. Основным компонентом латуни является медь. Для уменьшения себестоимости некоторые производители используют в технологической цепочке сплавы силумина и алюминиево-цинковые соединения.

Шаровые краны из силумина отличаются повышенной хрупкостью в сравнение с латунными изделиями, поэтому, отвечая на вопрос «какие краны лучше для водопровода горячей воды», силуминовые — однозначно нет! Они быстро выйдут из строя при высоких температурах и давлении в системе. Изделия из силумина чаще всего используются в авто промышленности, а также серийном выпуске отопительного и климатического оборудования.

При температуре воды в трубе до 150 °C и давлении в системе до 40 бар можно использовать латунные краны. Если в трубопроводе протекает вода температурой 200 °C, при этом давление достигает до 160 бар, можно инсталлировать стальное изделие. Самым оптимальным решением для монтажа центрального отопления и подачи холодной воды являются чугунные краны.



2. Вес и цвет изделия

Масса латунного крана значительно превышает аналогичные характеристики алюминиевых устройств. Вес устройства должен соответствовать заявленным в паспорте характеристикам и не должен кардинально отличаться от аналогов по массе. Говоря простым языком, выбирайте среди приборов с одинаковой маркировкой тот, который тяжелей. Хотя многие производители идут на хитрость, комплектуя устройство массивной ручкой, что в итоге сказывается на общей массе механизма.

Силуминовые шаровые краны имеют ярко выраженный серебристый оттенок, который не изменяется при окислении. Узнать кран из латуни можно простым проверенным способом — удалить острым предметом верхний слой никеля, после чего можно наблюдать характерную желтизну поверхности.



3. Шаровый затвор

Очень важно, чтобы шаровый сферический затвор имел идеальный зеркальный блеск. Фирменные надежные затворы изготовляются из латуни, покрытие отполировано и нанесено хромовое напыление. В отличие от никеля, хром не боится механических воздействий и закипания основных деталей.

Механизм плохого качества легко узнать по характерному матовому покрытию с мутным оттенком. Также можно взять магнит и проверить притягивание крана, если оно имеет место быть, значит устройство выполнено из электротехнической стали, которая не подходит по эксплуатационным характеристикам к использованию в системах подачи воды — затвор будет быстро ржаветь и выходить из строя при контакте с горячей водой. Латунь магнитом не притягивается.



Смотрите производство качественных латунных затворов Valtec



Тип соединения или как выбрать шаровый кран по диаметру трубы

Тип соединения — немаловажный критерий для выбора нужной модели устройства, определяющий особенности эксплуатации и монтажа трубопроводов. Выбрав неправильно кран по типу присоединения, вы не сможете установить его другим способом.

Способы соединения:

1. Сварной. Качественно изготовленный шаровый кран будет отличаться высокой герметичностью. В силу сложности ремонта или замены оборудование обычно устанавливают на магистралях с небольшим износом арматуры и минимальной регулировкой потока транспортируемой жидкости.
2. Фланцевый. Легко устанавливается и быстро заменяется при выходе со строя. Данный тип используется на кранах с Ду 15-800 мм. Герметичность достигается за счет установки резиновой или паронитовой прокладки между фланцами, а также плотного прижатия болтовым соединением. Недостаток фланцевого соединения — чаще возникают протечки из-за ослабления болтового крепления.

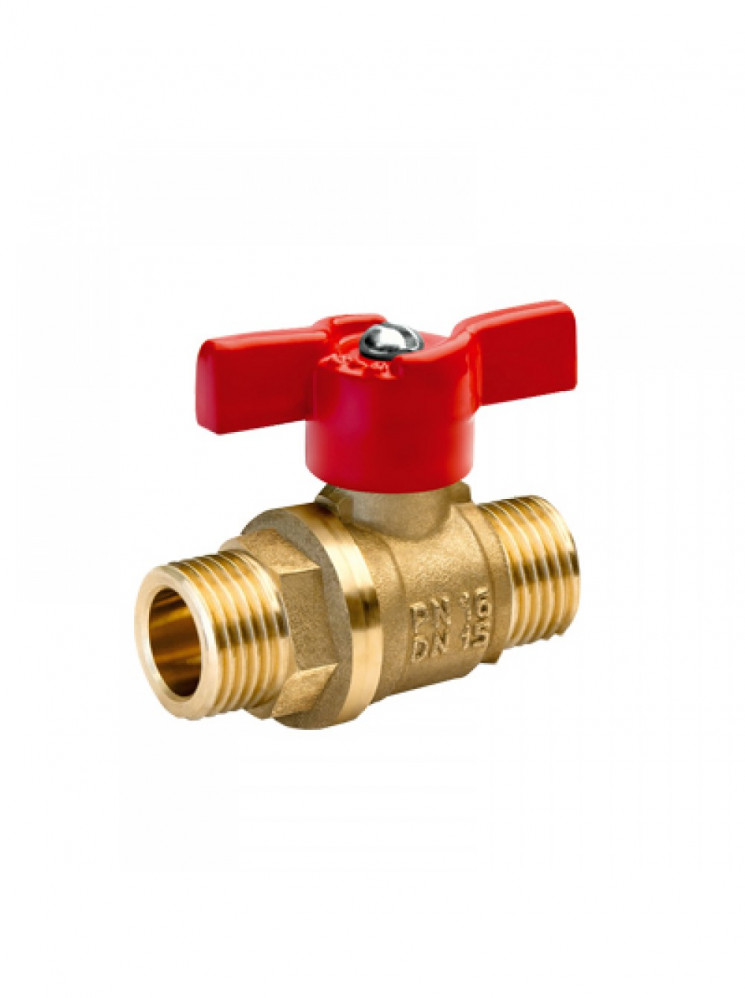

3. Резьбовой. Шаровые краны с резьбовым типом соединения обычно инсталлируются на трубопроводы с небольшим давлением и невысокой температурой транспортируемой рабочей среды. Могут использоваться в системах водоснабжения или газопроводах диаметром 8-100 мм в жилых помещениях.



Шаровые краны классифицируются по диаметру отверстия:

1. Полнопроходные (пропускная способность 90-99%) — отверстие в затворе по размерам практически совпадает с диаметром трубы. Монтируются на трубопроводы, обслуживающие внутридомовые коммуникации.
2. Стандартнопроходные (пропускная способность 70-90%) — диаметр отверстия в затворе немного меньше размеров трубы. Устанавливаются на инженерных сетях, где допускаются потери давления потока.
3. Неполнопроходные (пропускная способность 40-70%) — диаметр прохода затвора существенно меньше диаметрального размера трубопровода. Устанавливаются для специального ограничения потока энергоресурсов.



Какие краны лучше ставить на стояки ХВС и ГВС

Раньше в нашей статье уже было описано, какой кран лучше шаровый или вентильный

. С помощью вторых можно не только перекрывать, но и регулировать направление потока энергоносителей на стояках. Естественно, на квартирные стояки ХВС и ГВС лучше ставить надежные краны! Лучше потратиться на качественные устройства, чем делать ремонт себе и соседям.



Интересное решение: на узлах подачи воды в квартиру можно поставить шаровые краны с электроприводом и датчиками протечки, чтобы защитить жилище от затопления в период вашего отсутствия.



Основные признаки надежного шарового крана:

• Маркировка — включает некоторые данные о запорной арматуре (торговая марка производителя, диаметр, присоединительные размеры и номинальное давление в системе, на которое рассчитано изделие). Маркировка должна быть отчетливо видна, в противном случае — это может быть подделка. Известно, что у кранов Bugatti существуют подделки. Некоторые заводы-изготовители наносят дату производства и тип материала (обычно это специальная латунь CW617N).
• Качество — основной показатель эффективности и долговечности крана. Шаровой затвор должен полностью закрывать/открывать проходное отверстие. Поверхность шара не должна иметь видимых механических повреждений, а быть зеркальной (состояние сферы можно посмотреть, полностью закрыв кран). Также визуально должна быть заметна прокладка из тефлона (PTFE). Между ручкой и штоком должен полностью отсутствовать люфт. Гайка самозажимная должна надежно прижимать рукоять крана. Обязательно приложите магнит: если он притягивается к устройству, значит кран не латунный, а стальной и долго не прослужит в агрессивных условиях. Например, в некоторых китайских кранах шар сделан из чёрного металла с покрытием. Такие детали в процессе эксплуатации с водой ржавеют и заклинивают.
• Имя бренда — на рынке отопительного оборудования и сантехники Украины представлено огромное количество брендов, поэтому многие покупатели путаются.



Среди надежных производителей фланцевых шаровых кранов пальму первенства держат: LD, Interval, Zetkama, Ayvaz, Genebre, Breeze.

Отличным решением среди муфтовых являются: Genebre, Valtec, Giacomini, Bugatti.

Традиционно положительные отзывы среди пользователей заслуживают приварочные краны: LD, Interval, Breeze, Genebre.

Среди комбинированных — распространены Breeze и LD.

Рекомендуем покупать продукцию только проверенных производителей, так как это обезопасит от возможных протечек и затоплений вас и ваших соседей.



Остались сомнения в выборе шарового крана? — Мы поможем подобрать! Закажите обратный звонок или свяжитесь с нашими менеджерами через раздел Контакты.

Типы шаровых кранов: особенности выбора

В. Поляков, С. Шовкопляс

Рынок водопроводной арматуры предлагает широкий выбор шаровых кранов для водопровода разных типоразмеров, конструкций и исполнений. Их цены могут различаться в разы. Наряду с высококачественными изделиями торговля может предлагать менее качественную арматуру практически по одной и той же цене. На что нужно обращать внимание при выборе шаровых кранов для внутридомовых водопроводных сетей?

Шаровые краны во внутридомовых водопроводных сетях сейчас практически полностью вытеснили пробковые конусные краны благодаря своей надежности и долговечности, которая на порядок выше, чем у старых конструкций. Главное, чем обеспечивается надежность шаровых кранов в качестве запорной арматуры по сравнению с затворами с конусной пробкой – рабочая среда (вода) с твердыми абразивными частицами пропускается в шаровом кране мимо уплотняемых поверхностей через отверстие в сферическом затворе, на проход, а в кране с конусной пробкой –вокруг нее.

Притертая пробка конусного крана уже через несколько циклов открывания/закрывания может потерять герметичность из-за абразивного воздействия нерастворимых механических примесей в рабочей среде, омывающей уплотняющую поверхность. Кроме того, пробковые краны имеют значительное гидравлическое сопротивление.

Шаровые же краны (с полнопроходным сечением, которое примерно совпадает с условным диаметром трубы Ду) в открытом виде практически не оказывают сопротивления потоку. Частично проходные шаровые краны – специальное решение, которое применяется там, где нужно намеренно ограничить поток.

Частично проходные шаровые краны различают на:

• стандартнопроходные – круглое отверстие в сферическом затворе такой арматуры на один типоразмер меньше внутреннего диаметра трубопровода, пропускная способность шарового крана составляет от 70 до 90% потока;
• неполнопроходные – отверстие для пропуска потока значительно меньше внутреннего диаметра трубы, пропускная способность такого шарового крана снижается до 40-70%.

Шаровый кран предназначен для полного перекрывания потока, работает в режиме открыто/закрыто и не предназначен для дросселирования потока! Более того, производители шаровых кранов снимают их с гарантии, если у неисправного крана обнаруживаются признаки того, что он использовался для частичного перекрывания потока (в качестве регулировочного вентиля).

Шаровые краны были разработаны довольно давно, но лишь с появлением надежных уплотнений приобрели широкую популярность и массовый спрос. Уплотнения, применяемые в водопроводных шаровых кранах, изготавливаются из износостойкого нитрил-бутадиенового синтетического каучука (NBR, как правило, черного цвета) или тефлона (политетрафторэтилен, фторопласт, как правило, белого или желтоватого цвета) с термоприсадками и с добавками антифрикционных веществ (например, графита или дисульфида молибдена).

Благодаря улучшению технологии производства сферических затворов и современным материалам для уплотнений было достигнута высокая надежность, снижены усилия поворота затвора, повышена герметичность и обеспечена долговечность шаровых водопроводных кранов, что обусловило массовый спрос на них и предложение от большого числа фирм-изготовителей.

Главный элемент устройства шарового крана – подвижный и гладкий затвор сферической формы со сквозным круглым отверстием, служащим для прохода потока вещества, см. рис. 1.

Рис. 1. Схема водопроводного шарового крана

Сферический затвор (поз. 2) располагается в центральной части корпуса крана между седлами (поз. 3) – двумя спрофилированными уплотнительными кольцами. Затвор, в свою очередь, закреплен на поворотном штоке (поз. 5) с ручкой-рычагом (поз. 12) или двулепестковой ручкой (ручкой «баттерфляй»,«бабочка», поз. 6).

Для полного открывания или закрывания шарового крана нужно в определенную сторону повернуть затвор ручкой на 90° до упора.

В закрытом положении пропускное отверстие в шаровом затворе располагается перпендикулярно оси корпуса и трубопровода. При открывании затвора отверстие в нем занимает положение вдоль оси трубы, создавая свободный проток через корпус крана. Положение ручки сразу позволяет понять, закрыт или открыт кран – в открытом положении рычаг или лепестки ручки-бабочки располагаются вдоль трубы (корпуса крана) и поперек – когда поток перекрыт.

Виды шаровых кранов

Помимо отношения диаметра пропускного отверстия по отношению к диаметру условного прохода Ду трубопровода шаровые краны (условно) подразделяют по различным признакам.

По способу крепления к трубе шаровые водопроводные краны делят на:

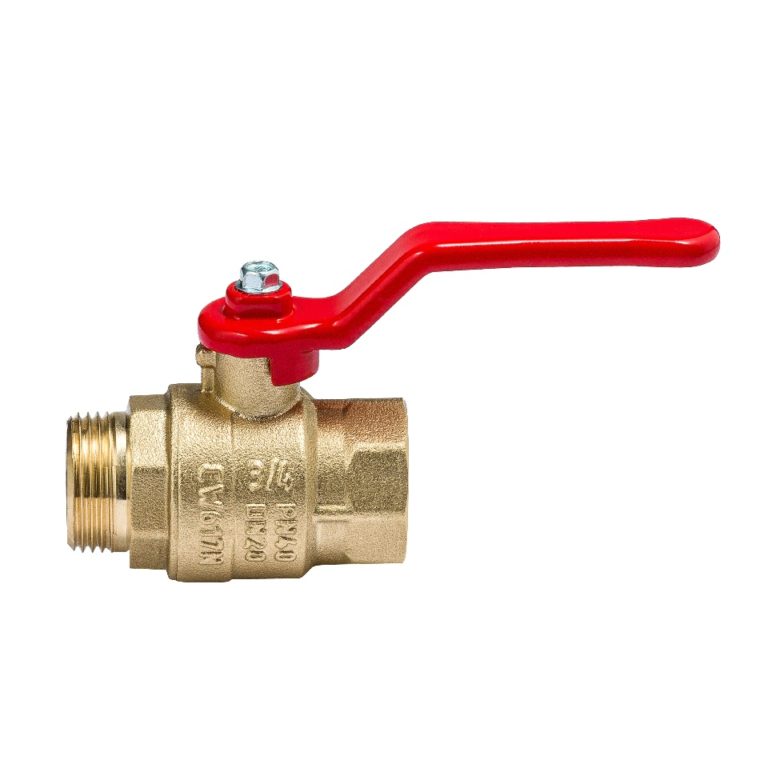

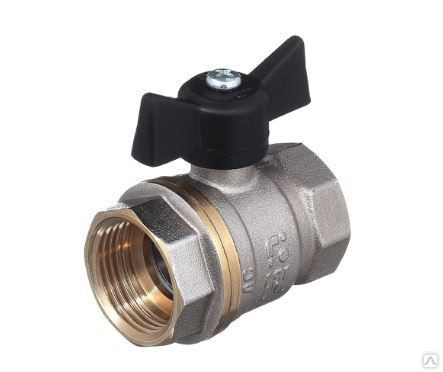

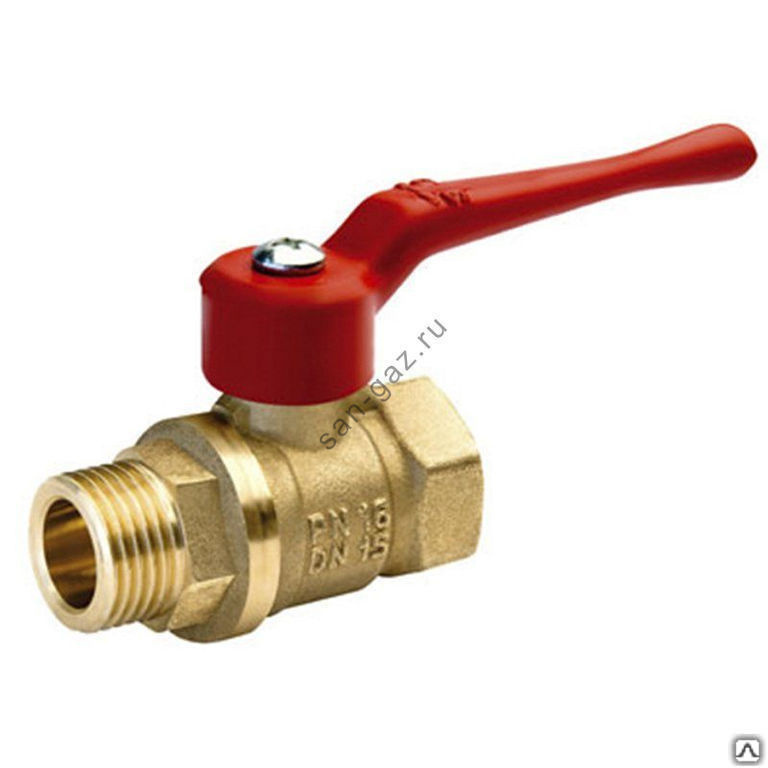

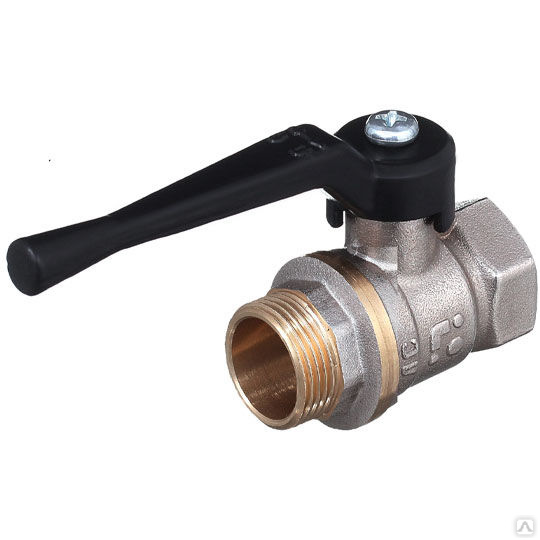

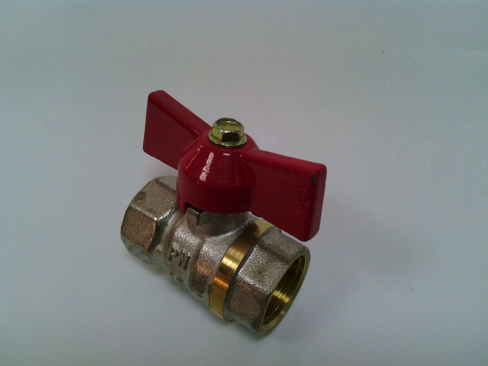

Муфтовые – присоединяются к трубам внутренней конической или цилиндрической резьбой. Обычно применяются во внутриквартирных и внутридомовых коммуникациях небольших диаметров (до 50 мм).

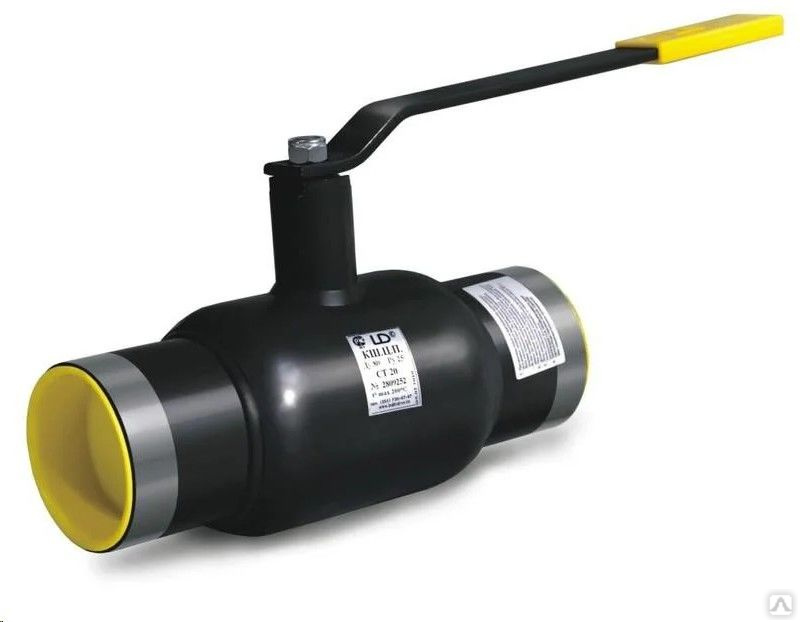

Сварные – присоединяются к трубам с помощью сварки. Это обеспечивает максимальную герметичность стыков и используется на ответственных и труднодоступных участках протяженных наружных магистралей. К этому виду арматуры относят и пластиковые шаровые краны, в которые ввариваются трубы из синтетического материала, например, полипропилена.

Фланцевые – монтируются на трубах с диаметром, как правило, более 50 мм с помощью разборных или неразборных фланцев. Фланцевый крепеж применяют там, где возможен частый монтаж/демонтаж трубопроводной арматуры, а также в помещениях, где запрещены сварочные работы.

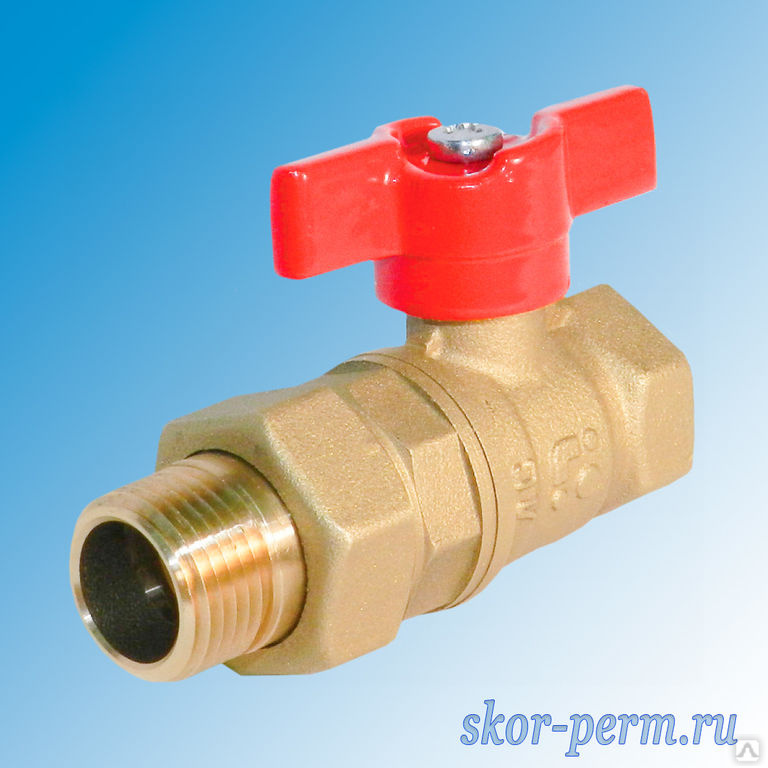

Комбинированные – присоединяются к трубам разными способами. Такие изделия применяются в системах коммуникаций с разными соединениями – резьба/сварка, фланец/сварка и т. п., включая хомуты. По материалу корпуса краны шаровые разделяются на:

Латунные – также называемые металлическими, они встраиваются в стальные и пластиковые трубопроводы.

Пластиковые – встраиваются в трубопроводы из сантехнической пластмассы.

Силуминовые – изготавливаются из более дешевого и менее качественного аналога латуни – силумина, сплава алюминия с кремнием. Такие изделия отличаются хрупкостью и требуют осторожности при монтаже. Из-за склонности к образованию трещин их рекомендуется использовать только в трубопроводах холодной воды.

Порошковые – изготавливаются из цветных материалов методами порошковой металлургии – спекания под давлением; склонны к растрескиванию корпуса и срыву ниток резьбы.

По конструкции запорного элемента шаровые краны бывают:

С плавающим шаром – в таких изделиях сферическая пробка не плотно соединена со шпинделем и относительно него может смещаться. Под действием давления входного потока, закрытый затвор прижимается к уплотнительному кольцу на выходе, тем самым, перекрывая кран. Такая арматура используется в трубопроводах диаметром не более 200 мм, поскольку на линиях с большими диаметрами и давлением, затвор создает слишком высокую нагрузку на уплотнениях и работа крана затрудняется.

С шаром в опорах – в таких изделиях сферическая пробка имеет специальные опоры. Осевой выступ (цапфа) в нижней части шара входит в особое углубление, а седла под действием давления прижимаются к поверхности шарового затвора. Благодаря опорам усилия, необходимые для управления краном, значительно уменьшаются, что позволяет применять менее мощные приводные устройства, чем в случае с кранами с плавающим шаром. Из-за более сложной конструкции устройства такого типа стоят намного дороже обычных шаровых кранов.

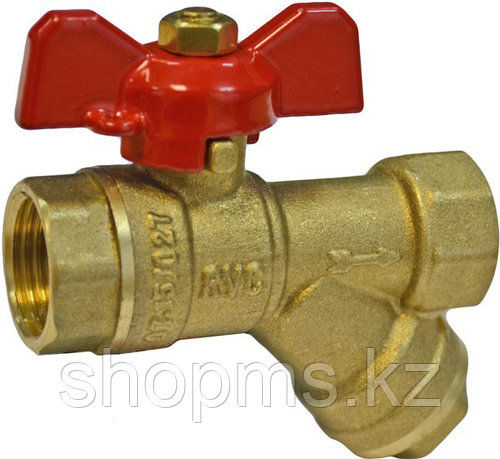

С дополнительными функциями – например, для стравливания воздуха, с дренажем, с фильтром, с регулятором и т. д.

Материал корпуса шарового крана

Самое главное, на что следует обратить внимание при приобретении шарового крана для водопровода – это материал корпуса. Для внутридомового водопровода лучшим материалом признана латунь, а не цинково-алюминиевый сплав (ЦАМ), предлагаемый некоторыми недобросовестными производителями. Сплав ЦАМ содержит порядка 96-98% цинка, 2-3% алюминия и до 1% меди и значительно легче латуни (удельный вес ЦАМ – 6,7 г/см³, а у латуни 8,4÷8,7 г/см³). Цинково-алюминиевые изделия широко применяют в автомобильной промышленности (карбюраторы, арматура для масло- и бензопроводов), но использовать их для водопроводов нельзя. Кран из ЦАМ в домовом водопроводе просто рассыплется через год-два на куски (рис. 2). Причина этого довольно проста – цинк на самом деле корродирует в воде самым первым из других металлов в изделии. Для масла и углеводородных жидкостей ЦАМ имеет достаточную коррозионную стойкость, а в воде – нет, цинк защищает другие металлы от коррозии, соединяясь с водой первым.

Рис. 2. Кран из цинково-алюминиевого сплава (ЦАМ) через 2 года эксплуатации

Отличить, сделан ли кран из латуни или из ЦАМ можно по весу: кран из ЦАМ заметно легче. Но сравнивать по весу конструктивно подобные краны надо без ручек – недобросовестные производители часто «компенсируют» недостаток веса применением более массивного рычага (ручки) из крашеного черного металла.

Латунь имеет характерную желтизну. Если шкуркой или надфилем слегка снять гальванопокрытие на корпусе крана, то можно увидеть, латунь ли это. Цвет ЦАМ – серебристый, не меняющийся при окислении. Безопаснее всего приобретать кран, у которого естественный цвет латуни виден на каком-либо участке без гальванопокрытия, (рис. 3).

Рис. 3. Естественный цвет латуни виден на резьбовом патрубке крана Valtec Base

Качественные латунные шаровые краны обычно изготавливают методом горячего объемного прессования из свинцовосодержащей латуни марки CW617N по EN 12165, похожей по составу на латунь марки ЛС59-2 по ГОСТ 15527. Это способ предпочтительнее центробежного литья под давлением, так как горячепрессованные детали намного прочнее литых. Латунные детали кранов из прутка (шаровой затвор, шток, сальниковая гайка), как правило, делаются из латуни марки CW614N (ЛС 58-3), см. таблицу 1. Краны с корпусами из нержавеющей стали применяются в пищевой промышленности и излишне дороги для водопроводной арматуры.

Таблица 1. Состав латуни для водопроводных шаровых кранов

Сальниковые узлы

Сальниковый узел шарового крана обеспечивает его герметичность по отношению к внешней среде. Конструктивные решения этих узлов могут быть различными (таблица 2) и во многом именно они определяют эксплуатационные свойства крана.

Таблица 2. Распространенные конструкции сальниковых узлов шаровых кранов

Самой надежной и практичной на сегодня день признана конструкция с прижимной гайкой с наружной резьбой, см. поз. 7, таблица 2, она применяется, в частности, в кране Valtec Base.

При выборе крана следует учитывать, что шаровые краны с неремонтопригодными сальниковыми узлами прослужат до первой протечки по штоку, после чего весь кран подлежит замене.

У крана, в котором шток вставлен снаружи, а не изнутри корпуса, давление может выбить этот шток. С одной стороны, такое решение делает кран ремонтопригодным, но с другой стороны, имеется опасность выбивания штока давлением рабочей среды. Сальниковая гайка может не удержать шток от выдавливания – незаконтренное резьбовое соединение под действием продольной силы в условиях знакопеременных нагрузок и вибрации стремится к раскручиванию даже при самотормозящей резьбе.

При вибрации сила трения в резьбе существенно ослабевает, что ведет к самопроизвольному раскручиванию. Такая же проблема возникает в накидных гайках обжимных фитингов. Именно поэтому их полагается время от времени докручивать.

Сила давления рабочей среды стремится вытолкнуть шток шарового крана из сальникового патрубка. Если шток вставлен изнутри – эту выталкивающую силу воспринимает буртик штока, опирающийся на корпус крана (рис. 4; поз. 5, 7 табл. 2).

Когда шток вставлен снаружи, выталкивающую силу воспринимает резьба сальниковой гайки (рис. 5). Вибрации крана и знакопеременные температурные нагрузки приводят к самопроизвольному откручиванию сальниковой гайки и появлению течи. При отсутствии должного контроля гайка может частично выйти из резьбового зацепления. В этом случае при малейшем скачке давления часть резьбы, оставшаяся в зацеплении, будет смята и шток будет выбит из крана.

Самый неудачный вариант сальникового узла – если опорный буртик штока смещен вверх и прижимается сальниковой гайкой (рис. 6). В этом случае, по замыслу конструкторов, сальниковая гайка одновременно выполняет функцию ограничителя хода штока и прижимного элемента в уплотнении.

Кроме возможного выбивания штока давлением, в данной конструкции добавляется опасность полного заклинивания шара штоком. Это может произойти при пережатии уплотнения сальниковой гайкой.

Шаровый затвор

В большинстве латунных шаровых кранов для внутридомовых водопроводов затвор представляет собой шар (рис. 7 А). Иногда снизу затвора выполняют круговую проточку (рис. 7. Б). При этом под затвором образуется «отстойник», где неизбежно будет скапливаться шлам. Если в кране с обычным шаром расстояние от поверхности затвора до стенки корпуса везде примерно одинаковое, то в шаре с проточкой появляется зона малых скоростей потока, что приводит к осаждению нерастворимых частиц.

Иногда шар обтачивают в псевдокуб, протачивая еще и его боковые стороны (рис. 7 В). Это решение применимо для кранов, которые редко используются для открывания/закрывания потока, поскольку кромки боковых проточек при частом повороте затвора могут деформировать или повредить кольца седельных колец, что существенно сократит срок службы крана.

Для борьбы с пресловутой «сальмонеллой» и устранения застойной зоны в нижней глухой проточке, как показано на рис. 7 Б, производители в последнее время стали выпускать краны со сквозным отверстием в нижней части шарового затвора (рис. 7 Г). Однако в этом случае сальниковый узел при открытом кране может подвергаться воздействию гидравлических ударов без их ослабления.

Рис. 7. Сечения шаровых затворов

Для уплотнений шаровых кранов применяется тефлон, он почти полностью вытеснил остальные материалы. Тефлон – достаточно дорогой материал, поэтому на нем пытаются сэкономить. Толщина тефлоновых колец в седлах крана может быть настолько мала, что при повышении температуры тефлон из кольца превратится в некую волнообразную структуру, не способную выполнять функцию уплотнения.

Уплотнительные элементы из тефлона дешевых марок отличает зернистость и шероховатость, что заметно визуально. Такой тефлон прослужит недолго, так как может выкрашиваться кромками шарового затвора.

Тефлоновые седельные кольца предварительно обжаты. Рабочая кромка кольца при этом деформируется, принимая сферическую форму. В связи с этим, шаровой кран должен открываться и закрываться с некоторым усилием. Если кран открывается совершенно свободно, это свидетельствует либо о недостаточном усилии предварительного обжатия, либо о том, что под седельные кольца установлены «демпферы» из эластомера. Эластомеры имеют меньшую температурную стойкость и долговечность сравнительно с тефлоном, т. к. эластомер со временем уменьшает предварительное поджатие, его материал «релаксирует» и впоследствии теряет свои уплотняющие свойства.

Шаровой затвор постоянно находится под воздействием потока рабочей среды, в которой могут присутствовать нерастворимые абразивные частицы, «бомбардирующие» поверхность затвора. Поэтому важно, чтобы наружная поверхность затвора имела высокую твердость. Особенно страдает шаровый затвор, если его используют для регулирования потока и устанавливают в промежуточном положении (рис. 8).

Рис. 8. Шаровой затвор крана после года интенсивной эксплуатации

Для снижения абразивного износа поверхность затвора, как правило, имеет полированное твердое гальванопокрытие из хрома. Хром наносится на медную или никелевую подложку. Её отсутствие резко снижает срок службы крана. При гальванизации хром осаждается в виде «островков», между которыми имеется сетка микротрещин. При эксплуатации эти микротрещины заполняются продуктами коррозии подслоя (медь или никель) и таким образом получается прочное монолитное покрытие.

В последнее время появились шаровые краны с тефлоновым покрытием шарового затвора. Тефлоновое покрытие предназначено в основном для уменьшения трения при повороте затвора. Даже кратковременная эксплуатация этих кранов выявляет крайне низкую стойкость такого покрытия из-за недостаточной твердости тефлона в условиях потока рабочей среды с механическими включениями. Часто для затвора используется не коррозионностойкая латунь, а черный металл. Это можно проверить отверткой с магнитным наконечником. Качественный сферический затвор должен быть отлично отполирован и быть зеркально-блестящим, а не матовым.

Конструкция шарового крана

Несмотря на кажущуюся простоту, шаровый кран имеет ряд конструктивных особенностей.

Рис. 9. Продольный распил корпуса шарового крана

На рис. 9 видны следующие элементы конструкции корпуса:

а – резьба, соединяющая корпус крана с резьбовой полумуфтой, должна иметь не менее трех ниток. Как правило, это метрическая резьба с шагом 1,25 мм;
b – длину присоединительной трубной резьбы для кранов из горячепрессованной латуни допускается уменьшать на 10%. В частности, для кранов с номинальным диаметром 1/2″ размер «b» должен составлять не менее 11 мм;
с – минимальная ширина буртика, ограничивающего присоединяемую трубу в муфтовом патрубке крана при завинчивании;
d – минимальная толщина стенки корпуса для заявленного номинального давления (PN) у литых кранов «d» должна быть примерно втрое больше по
сравнению с кранами с горячепрессованными корпусами.

Рис. 10. Регулирование потока шаровым краном

Регулирование потока шаровым краном не допускается, поскольку кроме активного износа уплотняющей поверхности (см. рис. 8) шаровые краны имеют весьма тонкую стенку корпуса. Она способна выдержать заявленные в паспорте давления и температуру, но, при попытках использовать шаровой кран в качестве регулирующего органа, стенка не в состоянии противостоять длительному воздействию кавитации дросселированного потока и разрушению стенок корпуса абразивными частицами (рис. 10) в напорной зоне.

Крепление рукояти

Даже такая незначительная особенность, как способ крепления рукояти шарового крана, может сказаться на его долговечности и безопасной эксплуатации.

Рис. 11. Узлы крепления рукоятки шарового крана

На рис. 11 представлены наиболее распространенные конструктивные решения этого узла. Самым надежным считается крепление с самоконтрящейся гайкой (рис. 11 В). Интегрированное в гайку полиэтиленовое кольцо с внутренним диаметром, меньшим, чем диаметра штока, предотвращает самопроизвольное откручивание гайки из-за переменных усилий и вибрации трубопровода. Крепление рукояти обычной гайкой (рис. 11 Б) требует обслуживания: время от времени гайку приходится подтягивать. Слабая затяжка гайки превращает рукоять в рычаг, которым можно сломать шток. Наименее удачным является узел, в котором рукоять крепится винтом (рис. 11 А). Внутренняя продольная резьба в штоке значительно его ослабляет, т. к. ее живое сечение (по впадинам резьбы) чрезвычайно мало (рис. 12).

Рис. 12. Излом штока по внутренней резьбе

Виды шаровых кранов

Компании, производящие шаровые краны для внутридомовых водопроводных инженерных систем, обычно предлагают нескольких серий кранов разных типоразмеров, каждая из которых рекомендована для строго определенных условий эксплуатации. В таблице 3 приводится перечень типов шаровых кранов VALTEC, которые многие годы успешно эксплуатируются в нашей стране.

Таблица 3. Серии шаровых кранов производства VALTEC

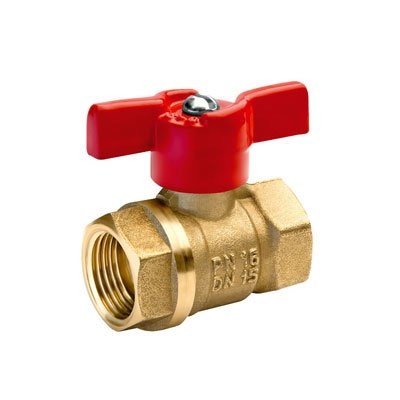

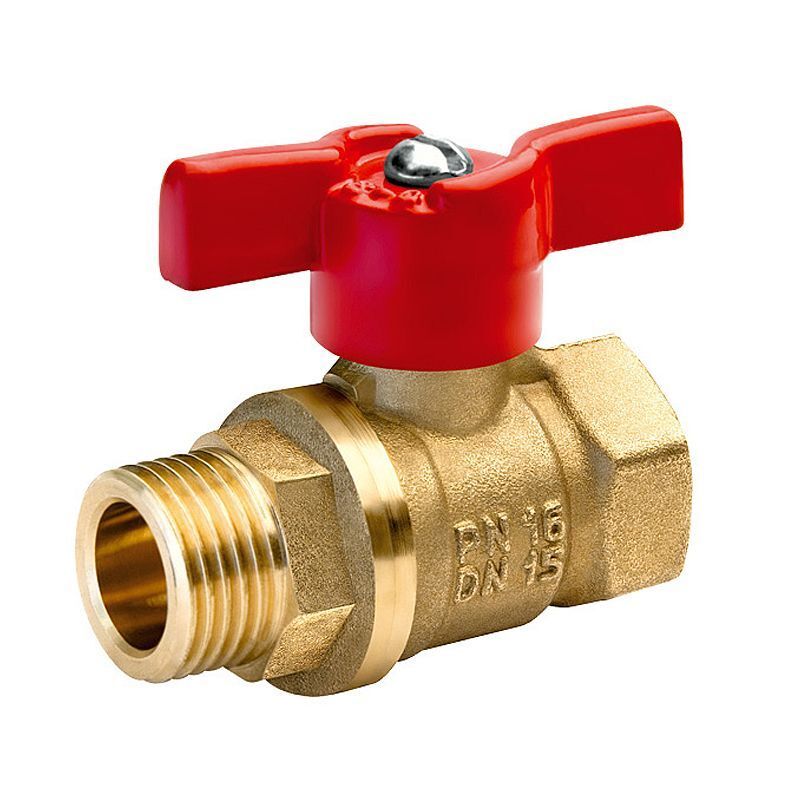

Маркировка на корпусе шарового крана

На внешних сторонах корпуса шарового крана производители обязательно наносят ряд обозначений (см. рис. 13). Все маркировочные символы должны быть максимально четкими. Расплывчатость и нечеткость обозначений может свидетельствовать об изношенности форм или о том, что перед покупателем – дешевая подделка.

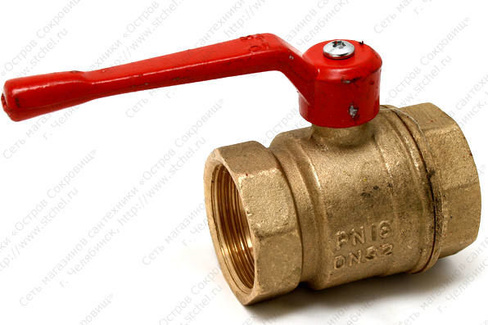

Рис. 13. Маркировка на корпусе шаровых кранов

На шаровом кране обычно указываются:

Эмблема (торговый знак, клеймо) компании-производителя – обязательный атрибут качественного изделия.
DN – номинальный диаметр, который может быть указан в миллиметрах (15, 20, 25, 32, 40 и 50 мм), или в дюймах (например, ½, ¾, 1, 1 ¼, 1 ½ и 2”).
PN – рабочее давление в барах. В зависимости от диаметра и конструктивных особенностей конкретного изделия, это значение может находиться в пределах от 15 до 40 бар.
Материал корпуса – марка латуни по EN.
Дата производства изделия – 04/11.

Устранение неисправностей шаровых кранов

Несмотря на простоту конструкции и длительный ресурс, запорная арматура шарового типа может сломаться. В определенный момент шаровые краны могут перестать герметично перекрывать воду или поворачиваются с большим трудом. Это первые признаки износа таких изделий, длительность эксплуатации которых часто уменьшается из-за жесткости воды, к тому же содержащей механические загрязнения и абразивные частицы.

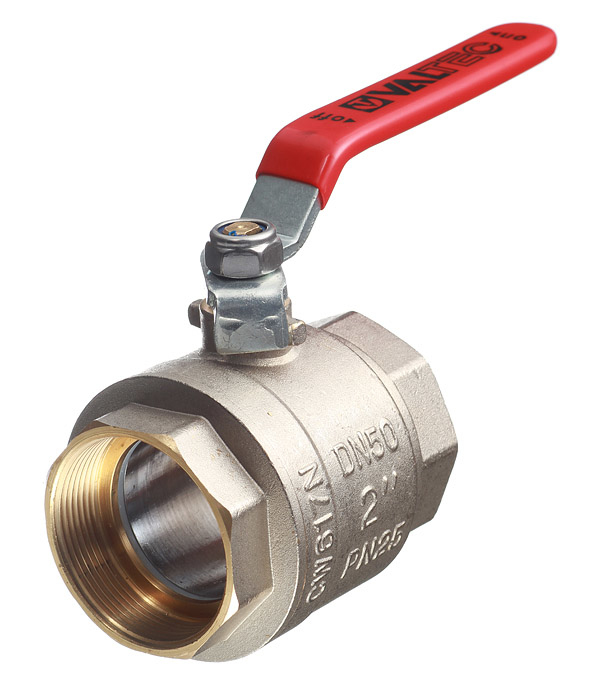

Видео. Устранение неисправности в шаровом кране VALTEC BASE

С течением времени соли откладываются на внутренних частях изделия, в том числе – и на запорной сфере, и она при повороте начинает царапать уплотняющие кольца. Со временем вся поверхность затворной сферы будет постепенно покрываться налетом, контаминанты могут внедряться в поверхность уплотнителя, которые затем царапают сферическую поверхность затвора. В результате этих двух процессов герметичность крана может нарушиться. Почему шаровой кран не пригоден для регулирования потоков и должен эксплуатироваться в полностью открытом/закрытом положении, описано выше.

Процесс осаждения солей жесткости на поверхность затвора быстрее протекает в трубопроводах систем горячего водоснабжения и отопления. Особенно – в централизованных городских сетях, где качество теплоносителя обычно оставляет желать лучшего. В процессе монтажа перед кранами рекомендуется устанавливать фильтр грубой очистки воды. Это несколько защитит запорный элемент от износа мелкими частицами ржавчины.

Защитить шаровые краны от налета можно только путем качественной водоподготовки. В качестве профилактики, раз в квартал, а лучше – раз в месяц, шаровый кран нужно несколько раз проворачивать из одного крайнего положения в другое, чем снять отложения.

Если шаровый кран внезапно перестал работать вообще, то дело может быть не во внутренних неисправностях, а в поломке его ручки (рычага) и износа ее посадочного отверстия. Чтобы убедиться в исправности самого крана нужно открутить крепежный винт, снять рукоять и попробовать провернуть шток изделия разводным ключом или плоскогубцами. Если шток заблокирован, то арматурный элемент надо заменить.

Если при повороте ручки в положение «закрыто» вода продолжает поступать, то вероятнее всего произошло налипание солей на затворную сферу. Такой кран нужно заменить. Для восстановления частичного функционирования нужно несколько раз повернуть ручку в крайние положения, если необходимо – с использованием инструмента, соблюдая осторожность, чтобы не сломать изделие.

Если шаровый кран потек по штоку, то поступать в этой ситуации нужно в зависимости от конструкции сальникового узла (см. табл. 2). Резиновые уплотнительные кольца со временем теряют свои герметизирующие свойства, теряют эластичность, вследствие чего возможно протекание. Исправить эту неполадку можно только на шаровых кранах с сальниковой гайкой. Для этого ее нужно подтянуть, предварительно сняв ручку изделия. Если кран не снабжен сальниковой гайкой, его придется менять на новый целиком. Кроме того, течь может возникнуть и по причине появления трещины в корпусе или по резьбовой муфте. Такие неисправности характерны для дешевых изделий из довольно хрупкого силумина – со временем микротрещины, образованные при монтаже и затяжке резьбы, разрастаются. Очевидно, что такой кран нужно заменить как можно быстрее.

В целом же шаровые краны – надежные и долговечные изделия для водопроводных внутридомовых систем. Это явно не то устройство, на котором можно сэкономить – последствия от того, что кран, отсекающий магистраль, неожиданно перестанет исправно функционировать, очевидно, будут дороже разницы в цене между качественным изделием и дешевой подделкой. Выбрав кран от изготовителя с проверенной репутацией, следует применить его точно по назначению и соблюсти рекомендации по эксплуатации и монтажу. В таком случае шаровый кран прослужит долгое время без поломок и неожиданностей.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Переглянуто: 52 597

---

Вас може зацікавити:

• Системы отопления

Вам також може сподобатися

Інфрачервоне стельове опалення – рішення, що заслуговує на увагу

Підготовка до опалювального сезону: готовність номер один

Опалення: як правильно готуватися до зими

Твердопаливний котел: підготовка до опалювального сезону

Все продукты – Фергюсон

ложь

категория

Нет подходящих результатов поиска

• Отопление и охлаждение

  (35435)

• Ванная сантехника

  (35345)

• Сантехнические детали и расходные материалы

  (27420)

• Трубная арматура

  (27187)

• Освещение и вентиляторы

  (18825)

• Инструменты

  (16808)

• Клапаны

  (12243)

• Дворник

  (9306)

• Насосы

  (9112)

• Охрана и безопасность

  (8955)

• Показать больше

торговая марка

Нет подходящих результатов поиска

• jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq53r&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq53r&sr=everywhere” data-category-url=”/category/signature-hardware/_/N-zc3lcg&n=zbq53r&sr=everywhere”>

  Оборудование для подписи

  (11782)

• КОЛЕР

  (6222)

• jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq53r&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq53r&sr=everywhere” data-category-url=”/category/ford-meter-box/_/N-zbqrn6&n=zbq53r&sr=everywhere”>

  Блок счетчиков Ford

  (3397)

• Моэн

  (2967)

• jsp?/category/proflo/_/N-zbq6na&n=zbq53r&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/proflo/_/N-zbq6na&n=zbq53r&sr=everywhere” data-category-url=”/category/proflo/_/N-zbq6na&n=zbq53r&sr=everywhere”>

  ПРОФЛО®

  (2749)

• Компания Мюллер

  (2726)

• jsp?/category/rheem/_/N-zbrmod&n=zbq53r&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/rheem/_/N-zbrmod&n=zbq53r&sr=everywhere” data-category-url=”/category/rheem/_/N-zbrmod&n=zbq53r&sr=everywhere”>

  Рим

  (2600)

• Victaulic

  (2468)

• jsp?/category/jones-stephens/_/N-zbqrof&n=zbq53r&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/jones-stephens/_/N-zbqrof&n=zbq53r&sr=everywhere” data-category-url=”/category/jones-stephens/_/N-zbqrof&n=zbq53r&sr=everywhere”>

  Джонс Стивенс

  (2459)

• Американский стандарт

  (2320)

• Показать больше





org/ListItem” itemprop=”itemListElement”> Дом

Все продукты



производителей шаровых кранов | Поставщики шаровых кранов

Обратите внимание, что шаровые краны — это не то же самое, что «шаровые обратные клапаны». Хотя у них похожие названия, шаровые обратные клапаны имеют разную конструкцию и служат разным целям.

Приложения

Шаровые краны предназначены для регулирования потока жидкости. Они могут сделать это несколькими способами. Они могут регулировать некоторые типы клапанов с малым расходом, обеспечивать предотвращение обратного потока для клапанов с поворотным обратным клапаном, изолировать системы и обеспечивать приводы редукторов полными возможностями перекрытия.

Поскольку шаровые краны доступны как с ручным, так и с моторизованным управлением, шаровые краны могут применяться в самых разных условиях.

В основном шаровые краны используются для открытия и закрытия трубопроводов, содержащих взвешенные твердые частицы, шламы, жидкости или газы. Другие области применения, в которых обычно используются шаровые краны, включают системы трубопроводов, оборудование и инструменты практически во всех отраслях, связанных с транспортировкой жидкостей. Вы можете найти их где угодно, от заводского цеха до домашнего крана. Отрасли, в которых используются шаровые краны, включают производство, горнодобывающую промышленность, нефть и газ, сельское хозяйство, отопление и охлаждение, промышленное и бытовое водоснабжение, водоснабжение, потребительские товары, строительство и многое другое.

Фланцевые шаровые краны — Burkert Fluid Control Systems

История

Самым ранним примером чего-то похожего на шаровой клапан был клапан, запатентованный в 1871 году Джоном Уорреном. Это был клапан с металлическим седлом, в котором были латунные шары и латунные седла. В конце концов Уоррен передал патент на конструкцию своего латунного шарового клапана Джону Чепмену, главе Chapman Valves. По какой-то причине Чепмен так и не запустил дизайн Уоррена в производство. Вместо этого он и другие производители клапанов в течение многих лет использовали более старые конструкции.

Шаровой кран, также известный как сферический плунжерный клапан, наконец-то начал применяться во время Второй мировой войны. За это время инженеры разработали его для использования в топливных системах военных самолетов. После успеха шаровых кранов во время Второй мировой войны инженеры адаптировали шаровые краны для промышленного применения.

Одним из наиболее важных достижений 1950-х годов, связанных с шаровыми кранами, стала разработка тефлона и его последующее использование в качестве материала для шаровых кранов. После разработки тефлона ряд компаний, таких как DuPont, боролись за права на его использование, так как знали, что это принесет большой рыночный доход. В конце концов, более одной компании смогли производить тефлоновые клапаны. Тефлоновые шаровые краны гибкие и могут создавать надежное уплотнение в двух направлениях. Другими словами, они двусторонние. Они также герметичны. Первым производителем шаровых кранов с гибкими тефлоновыми седлами был Говард Фримен, запатентовавший свою конструкцию в 1919 г.58.

Сегодня шаровые краны эволюционировали по ряду направлений, включая совместимость материалов и возможные области применения. Кроме того, они могут использовать механическую обработку с ЧПУ и компьютерное программирование, например модель кнопки, для создания наилучших возможных клапанов. Вскоре производители шаровых кранов смогут предлагать свою продукцию с еще большим количеством опций, включая алюминиевую конструкцию, меньший износ и широко распространенную возможность дросселирования, которая позволяет операторам пропускать переменное количество жидкости через клапан при ограниченном расходе.

Конструкция

Материалы
Шаровые краны могут быть изготовлены из таких материалов, как бронза, латунь, титан, ковкий чугун, чугун, углеродистая сталь, нержавеющая сталь, хром, тефлон, ПВХ и другие пластмассы. Каждый материал предлагает что-то свое. Например, шаровые краны из нержавеющей стали обязательно устойчивы к коррозии и обладают высокой прочностью на растяжение. Шаровые краны из ПВХ, с другой стороны, обладают всеми положительными качествами этого полимера, такими как легкий вес и устойчивость к воде, химическим веществам и концентрированным кислотам.

Соображения и индивидуальная настройка
При проектировании шарового крана на основе спецификаций вашего применения производители выбирают ряд конструктивных факторов, таких как материал шара, материал корпуса клапана, материал футеровки, размеры шарового крана и сам шаровой кран. тип. Подобные детали определяют, как ваш шаровой кран реагирует на стрессовые факторы окружающей среды, такие как давление, высокие и низкие температуры (шаровые краны обычно работают при комнатной температуре), поток жидкости, поток газа, вибрация, удар и т. д.

Шаровые краны также доступны в широком диапазоне нестандартных размеров, от долей дюйма, как у миниатюрных шаровых кранов, до нескольких ярдов в диаметре. Самые маленькие шаровые краны могут управлять потоком в замкнутых или труднодоступных местах. Чтобы узнать о пользовательских опциях производителя, поговорите с сотрудником отдела продаж.

Особенности

Шаровые краны имеют корпус шара, шар, порт, седло, шток, уплотнение, крышку и привод.

Корпус представляет собой сосуд высокого давления. Он содержит компоненты управления потоком, такие как мяч. Это также средство, с помощью которого операторы могут соединять несколько отрезков труб или труб.

Шар полый, поворотный и перфорированный.

Порт представляет собой отверстие, просверленное в середине клапана.

Седла представляют собой круглые диски, используемые для создания уплотнения между корпусом и шаром.

Шток представляет собой вал. Он помогает шару вращаться, соединяя его с внешней частью клапана.

Набивка состоит из нескольких гибких уплотнений, которые набиваются вокруг вала, чтобы клапан не протекал.

Крышка представляет собой часть корпуса, которая содержит набивку и шток.

Привод , иногда называемый приводом, представляет собой устройство, подобное рычажной рукоятке. Клапан и привод работают вместе, чтобы вращать шток клапана. Когда ручка лежит горизонтально, клапан открыт, а когда ручка находится в перпендикулярном положении, клапан закрыт.

Типы

Шаровые краны выбираются в зависимости от их качества. Во-первых, клиенты должны выбрать один из двух основных вариантов конструкции: цапфа и плавающий шар.

Шаровые краны с цапфой используют дополнительные механизмы для закрепления шара в определенном месте, где они служат для более крупных клапанов и клапанов с более высоким давлением. Они дороже, чем плавающие шаровые краны.

В шаровых кранах с плавающим шаром или шаровых кранах с плавающим шаром используется незакрепленный шар, который встает на место или немного плавает вниз по потоку в седло, обеспечивая герметичность.

Еще одно соображение, которое могут принять во внимание покупатели, это тип клапана с электроприводом, с приводом или с ручным управлением.

Шаровые краны с электроприводом , согласно их названию, используют мотор для открытия и закрытия.

Шаровые краны с приводом работают с помощью привода, который, находясь в верхней части клапана, создает усилие и движение. С помощью привода клапан может управляться автоматически или вручную с помощью пульта дистанционного управления. Рукоятка цапфового шарового крана, которая вращает шар на четверть оборота, может быть любой из трех.

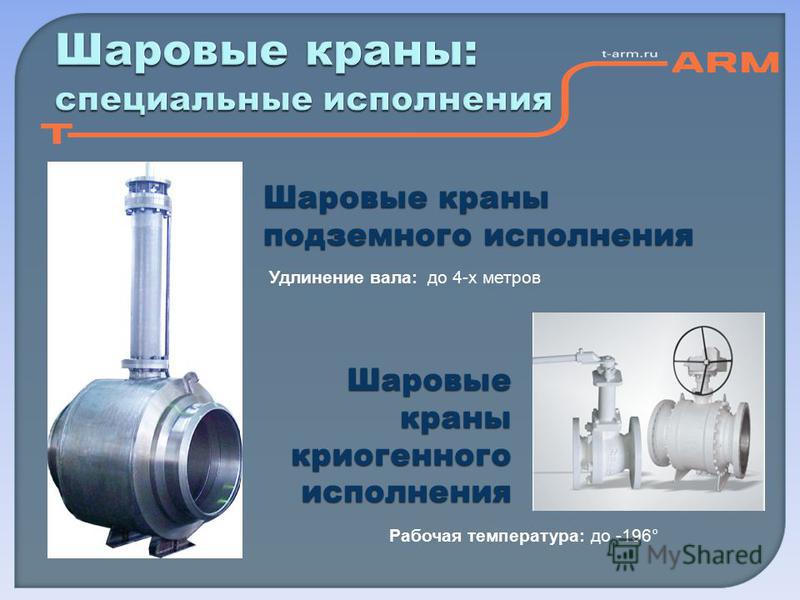

Клиенты также могут выбирать между несколькими другими типами шаровых кранов, такими как фланцевые шаровые краны, многоходовые шаровые краны, обратные шаровые краны и шаровые краны высокого давления.

Фланцевые шаровые краны имеют внешние края, выступающие во фланец, с отверстиями, расположенными на одной линии с системой трубопроводов, в которой будет установлен клапан. Фланцевые шаровые краны ценятся за их простоту и легкость, с которой их можно установить или снять с трубопроводной системы.

Многоходовые шаровые краны , такие как 3-ходовые и 4-ходовые шаровые краны, имеют несколько портов, через которые проходит поток. То, как поток входит во вход и выходит из одного или нескольких выходов, контролируется как вращением рукоятки, так и формой входного отверстия.

Трехходовые шаровые краны обычно имеют Т- или Г-образные порты.

Четырехходовые шаровые краны обычно имеют два Г-образных отверстия.

Обратные клапаны , также называемые шаровыми обратными клапанами, направляют поток жидкости только в одном направлении, хотя они допускают потоки как при низком, так и при высоком давлении и температуре.

Шаровые краны высокого давления — это шаровые краны, которые могут управлять приложениями как с высоким, так и с низким расходом при высоких номинальных температурах и давлениях, примерно до 7500 фунтов на квадратный дюйм.

Шаровые краны — это усовершенствованный тип шарового крана, предназначенный для регулирования расхода. Часто производители устанавливают их в автомобили, где они выполняют роль клапанов управления коробкой передач. Они названы в честь своей формы. Они имеют дисковидную форму и похожи на шаровые краны.

Преимущества

Шаровые краны популярны по ряду причин. Во-первых, они популярны тем, что имеют множество вариантов материала. Во-вторых, шаровые краны популярны тем, что их легко чистить. Шаровые краны в значительной степени самоочищаются, потому что при вращении шарового крана седло протирается, эффективно предотвращая любые отложения. Кроме того, поскольку они не имеют внутренних компонентов, они требуют минимального обслуживания и не задерживают внутренний мусор. Вместо этого они строго контролируются и защищены от выброса. Кроме того, их легко контролировать. Кроме того, шаровые краны очень разнообразны, и клиенты могут использовать их для самых разных целей. Наконец, шаровые краны экономичны и надежны.

Принадлежности

Примеры обычных принадлежностей для шаровых кранов включают ремонтные комплекты, устройства для удлинения штока и дополнительные соединения для клапанов и фитингов (сварные муфты, двойные обжимные кольца и т. д.).

Перед покупкой каких-либо принадлежностей или запасных частей обязательно проконсультируйтесь с вашим поставщиком. Если вы покупаете аксессуары не у вашего поставщика, вы можете непреднамеренно аннулировать свою гарантию.

Правильный уход

Для обеспечения бесперебойной работы шаровых кранов вам может потребоваться время от времени чистить их внутреннюю часть. Поскольку в шаре есть отверстие, оно может засориться. При воздействии элементов или высоких температур он также может подвергнуться коррозии. Чтобы быть в курсе этого, настройте график регулярной проверки и очистки ваших клапанов.

Стандарты

В зависимости от области применения, отрасли и местоположения у вас могут быть разные стандартные требования к шаровым кранам. Эти требования включают стандарты производителя, стандарты тестового контроля и стандарты проектирования. Чтобы узнать о стандартах проектирования и испытаниях, которым должны соответствовать ваши шаровые краны, обратитесь в ведущую отраслевую ассоциацию.

На что обратить внимание

Найдите подходящего производителя, зная, что вам нужно, и сообщая об этом. Мы рекомендуем, прежде чем вы начнете просматривать профили производителей и веб-сайты, выделите время, чтобы записать свои спецификации, вопросы и опасения. Таким образом, вы можете сосредоточиться во время просмотра и будете готовы к продуктивному разговору, когда придет время поговорить с потенциальным поставщиком. Ваш список должен включать не только спецификации вашего приложения, но и такие вещи, как ваши стандартные требования, ваш бюджет, ваш крайний срок, ваши предпочтения по доставке и ваши предпочитаемые услуги после доставки.

После того, как вы составите свой список, ознакомьтесь с различными производителями высококачественных шаровых кранов, которые мы перечислили на этой странице. Вы найдете информацию о компании, размещенную между этими информационными абзацами. Во время просмотра не забывайте часто сверяться со своим списком спецификаций. Выберите трех или четырех производителей промышленной арматуры, которые вас больше всего интересуют, а затем свяжитесь с каждым из них, чтобы пообщаться. Подробно изучите свое приложение и не бойтесь задавать много вопросов. Когда вы закончите, сравните и сопоставьте услуги, которые предлагает каждый производитель. Исходя из ваших потребностей, выберите подходящий для вас и приступайте к работе.

Что такое шаровой кран? Детали, приводы, схемы и многое другое

Что общего между бытовыми водопроводами, фритюрницами для фаст-фуда и химической обработкой? Шаровые краны! Эти компактные, мощные клапаны являются катализатором многих важных процессов. Читайте дальше, чтобы увидеть наши схемы шаровых кранов и обзор различных доступных деталей и типов.

• Что такое шаровой кран?
• Детали шарового крана
• Типы срабатывания

Что такое шаровой кран?

Шаровые краны представляют собой четвертьоборотные запорные устройства. Поворотный шар в центре клапана регулирует поток жидкости или газа.

Поворотный шар известен как вращающийся шар и имеет отверстие в центре. Шток в верхней части шара вращает шар, открывая или закрывая клапан. Шток можно поворачивать с помощью ручных рычагов или автоматики.

Шаровые краны чаще всего изготавливаются из таких материалов, как сталь, железо, латунь, бронза или ПВХ.

Как работает шаровой кран?

Шаровые краны могут иметь несколько портов, которые представляют собой отверстия в клапане. Двухходовые шаровые краны имеют два порта и используются для традиционного включения/выключения. Многоходовые клапаны (3-ходовые, 4-ходовые и т. д.) используются в приложениях, требующих более одного источника среды или требующих отвода среды в разных направлениях.

Отверстие шарового крана можно открывать или закрывать для управления средой либо вручную, либо с помощью привода. Для ручного варианта требуются ручки или рычаги и оператор для управления клапаном. Электрический, гидравлический и пневматический привод не требует оператора для управления клапаном. Активация идеально подходит для сложных систем управления или тех, которые находятся в удаленных областях, к которым оператор не может легко получить доступ.

Преимущества шаровых кранов

По сравнению с другими типами кранов шаровые краны обладают рядом заметных преимуществ:

• Компактная, экономичная конструкция
• Быстрое отключение
• Долговечность в условиях высокого давления, больших объемов и высоких температур
• Менее подвержен коррозии или повреждению
• Долгий срок службы
• Универсальный и идеально подходит для целого ряда промышленных применений

Области применения, в которых используются шаровые краны

Шаровые краны используются повсеместно, от дома до специализированных производств. Вот несколько примеров:

Домашнее применение:

• Стиральные машины
• Наружные шланги
• Посудомоечные машины

Специализированные отрасли:

• Нефть и газ
• Оборудование для производства продуктов питания и напитков
• Автомобилестроение
• Системы мойки автомобилей
• Силовая обработка
• Фармацевтика
• Химические добавки и обработка
• Оборудование для ирригации и водоподготовки
• Производственные помещения

Детали шарового крана

Шаровые краны состоят из нескольких важных компонентов:

• Корпус клапана
  Это основная часть клапана, содержащая все компоненты для управления включением/выключением.
• Вращающийся шар
  Шар имеет центральное отверстие (отверстие), через которое проходит среда. Направление шара контролируется поворотом штока.
• Стержень
  Соединяет шар с внешним механизмом управления. Например, в ручном шаровом кране шток соединен с ручкой или рычагом.
• Седла
  Это диски, которые находятся между корпусом и шаром. Седла обеспечивают уплотнение между ними, а также поддерживают шар.
• Источник питания
  Шток шарового крана вращается с помощью ручных или приводных источников питания. Ручное управление включает в себя рычаги и рукоятки, которыми управляет оператор. Также доступны автоматизированные источники энергии, такие как электрический, пневматический и гидравлический привод.
• Набивка
  Это уплотнение вокруг штока, предотвращающее утечку среды.
• Крышка
  Крышка — это часть корпуса, содержащая шток и уплотнение.

Конструкция корпуса клапана

• Цельные шаровые краны
  Эта конструкция имеет цельный литой корпус. Поскольку цельные шаровые краны не предназначены для простого ремонта, их часто называют «одноразовыми».

• Двухсекционные шаровые краны Эта конструкция состоит из основного корпуса и одного торцевого соединения. Шаровые краны, состоящие из двух частей, можно отремонтировать, если они сняты с эксплуатации. Однако ремонт может быть затруднен, поскольку при извлечении торцевой заглушки из корпуса клапана может возникнуть заедание резьбы.

• Шаровые краны из 3-х частей
  Шаровой кран из 3-х частей состоит из основного корпуса и двух трубных соединителей, которые навинчиваются или привариваются к трубе. Основной корпус легко снимается для очистки или ремонта без снятия трубных соединителей.

Типы корпусов клапанов

Существует три различных типа корпусов клапанов, как определено в Руководстве по трубопроводам:

• Шаровой кран с разъемным корпусом
  Корпус этой конструкции состоит из двух частей, которые удерживаются вместе по фланцевому соединению. Одна часть тела меньше другой, и мяч вставляется в большую часть.
• Шаровой кран с верхним входом
  Конструкции с верхним входом позволяют снять верхнюю часть клапана, чтобы получить доступ к внутренней части для сборки, разборки, ремонта и технического обслуживания.
• Шаровые краны с торцевым входом
  Эти шаровые краны имеют один основной корпус, и шар вставляется через один конец.

Шаровые конструкции

Существует два основных типа шаровых конструкций: плавающие и цапфовые. Плавающая конструкция является наиболее распространенной конструкцией, а цапфовые шары часто дороже.

Плавающие шары поддерживаются чашеобразными седлами для создания плотного прилегания между корпусом и шаром. Шаровые цапфы работают аналогично плавающим шарам, только седла подпружинены, а шар вращается только вокруг своей оси. Рабочий крутящий момент обычно ниже для цапфовых клапанов.

Конструкции отверстий шарового крана

Отверстие в шаре может быть спроектировано с использованием трех различных профилей:

• Полнопроходной
  Полнопроходная конструкция также называется полнопроходной конструкцией. Диаметр отверстия совпадает с диаметром трубы, что снижает потери на трение и облегчает очистку клапана.
• Уменьшенный проход
  Конструкция с уменьшенным проходом используется в большинстве шаровых кранов. Эта конструкция имеет меньший диаметр, чем полнопроходной, и может привести к небольшим потерям на трение.
• V-образное
  Отверстие в шаре или седле клапана также может иметь V-образное исполнение. V-образные отверстия могут более точно контролировать скорость потока при вращении шара.
• С вентиляцией
  Шаровой кран с вентиляцией имеет небольшое отверстие, просверленное на входной стороне. Это отверстие устраняет нежелательное давление внутри клапана.

Торцевые соединения

Существует три распространенных способа подключения шарового крана к системе трубопроводов:

• Резьбовое
  Резьбовые концевые соединения могут быть как с внутренней, так и с наружной резьбой. Концевое соединение с внутренней резьбой на шаровом кране подходит к трубе с наружной резьбой, и наоборот. Существуют также шаровые краны с одним охватываемым и одним охватываемым концевым соединением.
• Фланцевый
  Фланцевые шаровые краны имеют отверстия под болты на концевых соединителях для крепления к соответствующим фланцам на трубе.

Типы срабатывания

Шаровые краны приводятся в действие вручную или с помощью автоматических источников энергии.

• Шаровые краны с ручным управлением
  Они имеют ручки или рычаги, которыми должен управлять оператор. Эта опция не предназначена для приложений с большим циклом.
• Пневматический привод
  Пневматические шаровые краны требуют сжатого воздуха в качестве источника энергии. Этот вариант лучше всего подходит для приложений, требующих высокой надежности и короткого времени цикла.
• Электропривод
  При отсутствии доступа к сжатому воздуху используются электрические приводы, также известные как шаровые краны с электроприводом. Этот вариант лучше всего подходит для низких скоростей цикла.
• Гидравлический привод
  Гидравлические приводы аналогичны пневматическим, но вместо воздуха в них используется жидкость под давлением (вода или масло). Эта опция обеспечивает больший выходной крутящий момент, чем другие.

Джордж Паккард

Вице-президент по маркетингу

Джордж Паккард, вице-президент по маркетингу компании Gemini Valve, более 10 лет занимается техническими продажами и маркетингом в отрасли арматуростроения. Разнообразный опыт Джорджа включает в себя общение с клиентами для устранения неполадок в критических приложениях и работу с ведущими инженерами отрасли для продвижения последних инноваций в конструкции автоматизированных шаровых кранов.

Ваше полное руководство по приводам клапанов

Всестороннее введение в приводы клапанов, включая источники питания, отказоустойчивые устройства, ответы на вопросы и многое другое.

Загрузить

Компания Кекли | Шаровые краны

Перейти к содержимому

Меню ☰

Компания Keckley разработала самую современную линейку шаровых кранов в отрасли. Наши шаровые краны разработаны с учетом текущих (и будущих) требований рынка. Это было достигнуто за счет предложения самой широкой линейки шаровых кранов, соответствующих требованиям ASME B16.34 и API 608, для удовлетворения основных требований конечных пользователей к этим критически важным продуктам. Кроме того, мы были первой компанией, которая незамедлительно разработала, испытала и сертифицировала наши шаровые краны в соответствии с новейшим стандартом на неорганизованные выбросы API 641 (опубликованным в октябре 2016 года). Нажмите здесь, чтобы настроить шаровые краны ASME и API.

Шаровые краны, соответствующие стандарту API 641.

Компания Keckley, лидер в области соответствия и безопасности шаровых кранов, сертифицировала шаровые краны на полное соответствие стандарту API 641.

Подробнее Шаровые краны BV10 AISI 1017 Barstock Unibody обеспечивают экономичную работу при высоком давлении и соответствуют требованиям NACE MR0175. Они обрабатываются в соответствии со строгими спецификациями. Цельная конструкция исключает возможность раскручивания, протекания или «раздувания» хвостовика в процессе эксплуатации. Все клапаны проходят испытания кожуха и седла в соответствии с API 59.8.

Подробнее

Шаровой кран с резьбой Unibody BV12 2000 PSIG

Шаровой кран с резьбой Unibody BV12 соответствует стандартам ASME B16.34 и API 608 и включает стандартный монтаж привода ISO 5211. «Погружная» конструкция уплотнения позволяет легко регулировать уплотнение после установки приводов. Эти клапаны также соответствуют стандартам пожарной безопасности API 607 ​​и NACE MR0175.

Подробнее

Шаровой кран BVS2 со сварным уплотнением 2160 WOG

Шаровые краны высокого давления из нержавеющей стали и углеродистой стали со сварным уплотнением типа BVS2 BVS3 BVS6 типа Keckley изготавливаются из литья по выплавляемым моделям из материалов класса ASTM, соответствующих NACE MR0175. Они обрабатываются в соответствии со строгими спецификациями. Полная герметичная сварка корпуса с хвостовиком исключает возможность раскручивания, течи или «выдувания» хвостовика в процессе эксплуатации. Все клапаны проходят испытания кожуха и седла в соответствии с API 59.8.

Подробнее

BVSC, класс 900, приварной шаровой кран 2160 WOG

BVSC, класс 900, приварной шаровой кран из нержавеющей стали и шаровые краны из углеродистой стали соответствуют стандартам ASME B16.34 и API 608, что обеспечивает полное соответствие требованиям ASME B31 для трубопроводов. Коды. Эти клапаны являются полнопроходными и соответствуют требованиям API 607 ​​Fire Safe и NACE MR0175. Диапазон размеров BVSC включает шаровые краны 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1-1/4″, 1-1/2″ и 2″.

Подробнее

Шаровой кран BVS3 класса 1500 со сварным уплотнением 3600 WOG

BVS3 Класс 1500 Шаровые краны из нержавеющей стали со сварным уплотнением и шаровые краны из углеродистой стали предлагаются как с полным, так и с уменьшенным проходным сечением. Они соответствуют стандартам ASME B16.34 и API 608, что обеспечивает полное соответствие нормам для трубопроводов ASME B31. Эти клапаны также соответствуют стандартам пожарной безопасности API 607 ​​и NACE MR0175. Диапазон размеров BVS3 включает шаровые краны 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1-1/2″ и 2″. Шаровой кран 6000 WOG

BVS6 Класс 2500 Шаровые краны из нержавеющей стали со сварным уплотнением и шаровые краны из углеродистой стали соответствуют стандартам ASME B16.34 и API 608, что обеспечивает полное соответствие кодам трубопроводов ASME B31. Диапазон размеров BVS6 включает шаровые краны 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1-1/2″ и 2″.

Подробнее

BVS10 Шаровой кран высокого давления с приварным уплотнением

Промышленные и нефтегазовые трубопроводы, где безопасность сварного уплотнения желательна конструкция, любое приложение, требующее класса ASME B16.34 Соответствие 4500 и/или соответствие API 608 и рабочее давление давление 11 110 фунтов на кв. манометры или другие приборы должны быть установлены на «ниже по течению» сторону клапана. Для этого предусмотрены два порта с внутренней резьбой ½” NPT. цель

Подробнее

BVG10 Приварной шаровой манометрический клапан высокого давления

Манометрические клапаны BVG10 предназначены для работы под высоким давлением, где манометры или другие приборы должны быть установлены на «ниже по течению» сторону клапана. Для этого предусмотрены два порта с внутренней резьбой ½” NPT. назначение

Подробнее

Шаровой кран высокого давления BVSO со сварным уплотнением

Шаровой кран BVSO со сварным уплотнением специально разработан для нефтегазовой отрасли приложений, требующих высокой пропускной способности полной конструкции порта и возможность работы под высоким давлением (3000 фунтов на кв. дюйм). Стандартный материал для сидения представляет собой ацетальполимер.

Подробнее

BVM2 Шаровой кран с двухкомпонентным корпусом на болтах

Высокое давление в нефтегазовой и промышленной требуется болтовая конструкция корпуса, а возможность ремонта клапана важный. Подходят рабочие давления 3000 фунтов на квадратный дюйм и ниже.

Подробнее

BVM3 Трехкомпонентные шаровые краны для обслуживания, класс 800 1920 WOG

Keckley, класс 800, трехкомпонентные шаровые краны для обслуживания, соответствуют требованиям ASME B16.34 и API 608.

Подробнее

Фланцевый шаровой кран BVF1 класса 150 и 300

Фланцевый шаровой кран BVF1 класса 150 и 300 соответствует требованиям ASME B16. 34 и API 608 и включает в себя крепление привода по стандарту ISO 5211. «Погружная» конструкция уплотнения позволяет легко регулировать уплотнение после установки приводов. Эти клапаны также соответствуют стандартам пожарной безопасности API 607 ​​и NACE MR0175. Диапазон размеров BVF1 включает шаровые краны 1/2″, 3/4″, 1″, 1-1/2″, 2″, 2-1/2″, 3″, 4″ и 6″.

Подробнее

Фланцевый шаровой кран с разъемным корпусом BVF2, класс 150 и 300

BVF2, класс 150 и 300 Двухкомпонентный полнопроходной шаровой кран с разъемным корпусом соответствует требованиям ASME B16.34 и API 608 и обеспечивает самую высокую пропускную способность Cv среди всех фланцевый концевой шаровой кран, доступный сегодня. «Погружная» регулировка уплотнения и монтажные площадки ISO позволяют напрямую устанавливать приводы и редукторы, соответствующие стандарту ISO. Соответствие API 607 ​​Fire Safe и NACE MR0175 является стандартным. Диапазон размеров BVF2 включает шаровые краны 1/2″, 3/4″, 1″, 1-1/2″, 2″, 2-1/2″, 3″, 4″, 6″ и 8″.

Подробнее

Фланцевый шаровой кран с разъемным корпусом BVF2 класса 600

Шаровой кран с разъемным корпусом BVF2 класса 600, двухкомпонентный, полнопроходной фланцевый шаровой кран соответствует требованиям ASME B16.34 и API 608 и обеспечивает самую высокую пропускную способность Cv среди всех фланцевый концевой шаровой кран, доступный сегодня. «Погружная» регулировка уплотнения и монтажные площадки ISO позволяют напрямую устанавливать приводы и редукторы, соответствующие стандарту ISO. Соответствие API 607 ​​Fire Safe и NACE MR0175 является стандартным.

Подробнее

Полнопроходной 3-ходовой шаровой кран с фланцевым концом BVF3

В 3-ходовых шаровых кранах Keckley BVF3 с полным фланцем используются корпуса и патрубки, отлитые по выплавляемым моделям или обечайкам. Все они изготовлены из материалов класса ASTM, прошедших соответствующую термическую и химическую обработку. Все толщины стенок соответствуют ASME B16.34, как и уровни напряжения болтового соединения.

Подробнее

Клапаны и трубопроводные фильтры

*обязательное поле

Copyright 2012-, Keckley Company. Все права защищены.

Основы шарового крана — инженерное мышление

Что такое шаровой кран?

Шаровой кран представляет собой запорный клапан на четверть оборота, который регулирует поток жидкости с помощью вращающегося шара. Сферический вращающийся шар состоит из прямого отверстия, проходящего через него. Труба находится в открытом положении, когда отверстие выровнено в том же направлении, что и поток, позволяя жидкости проходить через нее. Когда отверстие поворачивается на 90 градусов от пути потока, клапан закрывается, и поток блокируется. Шаровые краны используются в жилых и коммерческих помещениях благодаря своим надежным герметизирующим свойствам и длительному сроку службы. На изображении ниже показан пример шарового крана в разрезе.

Шаровой кран Tameson, вид в разрезе

Компоненты шарового крана

Шаровой кран состоит из следующих основных компоненты:

1. Шток клапана: Шток клапана представляет собой вращающийся вал, соединяющий внутренний шар с внешним рычагом, который при повороте вращает шар.
2. Уплотнительное кольцо: Уплотнительное кольцо используется для создания уплотнения между штоком и корпусом клапана. NBR (нитриловый каучук) является наиболее часто используемым материалом для уплотнительного кольца.
3. Корпус клапана: Корпус клапана защищает внутренние компоненты и имеет точки подключения на входе/выходе. Латунь, нержавеющая сталь и ПВХ являются наиболее часто используемыми материалами корпуса. Корпус клапана может быть цельным, состоящим из двух или трех частей.
   • Цельный : Это самый недорогой вариант клапана. В цельной конструкции две части, окружающие шар, соединены запрессовкой и сваркой, поэтому их нельзя открывать для обслуживания. Таким образом, они используются в менее требовательных приложениях.
   • Двухкомпонентный : Детали двухсекционных клапанов имеют резьбовые соединения. Таким образом, они могут быть разобраны для технического обслуживания. Но клапан необходимо полностью снять с трубы, чтобы отделить части для обслуживания и ремонта.
   • Трехкомпонентный : Детали трехсекционного клапана обычно скрепляются болтовым соединением. Клапан не требуется полностью снимать с трубы для технического обслуживания. Это самый дорогой вариант конструкции клапана, но он предлагает лучшее решение для гигиенических применений.
4. Вращающийся шар: Сферический вращающийся шар с отверстием позволяет или блокирует прохождение среды через трубу. Обычно они изготавливаются из нержавеющей стали, ПВХ, хромированной стали или хромированной латуни. Конструкция шара классифицируется как плавающая или цапфовая в зависимости от их конструкции и поддержки.
   • Конструкция шара и опора:
   • Конструкция с плавающим шаром : Седла клапанов обеспечивают поддержку шара для работы в различных температурных условиях. Это наиболее часто используемая конструкция мяча.
   • Конструкция с цапфовым шаром : Шар поддерживается снизу и сверху для снижения нагрузки на седла клапанов. Эта конструкция используется в высококачественных клапанах для обеспечения надежного уплотнения как при высоком, так и при низком давлении.
   • Конструкция отверстия:
   • Уменьшенное отверстие : Размер отверстия этих клапанов меньше, чем диаметр впускных/выпускных соединений. Таким образом, в системе возникают потери на трение. Однако потери все еще малы по сравнению с другими клапанами. В большинстве шаровых кранов используется конструкция с уменьшенным проходным сечением.
   • Полнопроходной : Размер проходного сечения этих клапанов такой же, как и диаметр трубы. Таким образом, отсутствуют дополнительные потери на трение, а также их легко чистить. Однако из-за большего диаметра стоимость немного выше и не требуется для большинства применений, для которых достаточно стандартного уменьшенного отверстия.
   • V-образное отверстие : Отверстие в этих клапанах имеет V-образный профиль. Таким образом, точная скорость потока может быть достигнута путем вращения шара. Линейный поток может быть достигнут за счет оптимизации профиля V-образного отверстия.
5. Седла клапана: действуют как уплотнение между шаром и корпусом клапана. Наиболее часто используемым материалом для сидений является тефлон, но также могут использоваться другие синтетические материалы или металлы.

Компоненты шарового крана

Как работает шаровой кран?

Как упоминалось ранее, шаровой кран состоит из вращающегося шара с отверстием. Шар крепится к стержню соединен с рычагом. Клапан можно открывать и закрывать поворотом рычага в клапане с ручным управлением (это также можно сделать с помощью электрического или пневматического привод). Чтобы поток проходил, отверстие должно быть выровнено по ходу потока. жидкость. Чтобы заблокировать поток, шар можно повернуть перпендикулярно потоку. дорожка.

Шаровой кран может иметь 2, 3 или даже 4 порта. Большинство шаровых кранов являются двухходовыми и управляются вручную с помощью рычага. В открытом положении рычаг находится на одной линии с трубой. В закрытом положении рычаг перпендикулярен трубе. В шаровых кранах с ручным управлением может возникнуть риск гидравлического удара из-за быстротекущей среды и быстрого закрытия клапана. 3-ходовые клапаны имеют Г-образную или Т-образную форму отверстия, как показано на рис. 3. Такая схема помогает выполнять различные функции контура, такие как распределение или смешивание потоков.

Функция контура 3-ходового клапана (T-образное и L-образное)

Шаровой кран очень универсален и может использоваться в широком диапазоне промышленных применений. Они могут выдерживать высокие температуры и давление, предлагая длительный срок службы при сравнительно более низкой стоимости, чем другие клапаны. Однако шаровые краны обычно не используются в качестве регулирующих клапанов из-за менее точного управления потоком. Их можно использовать в приложениях, не требующих высокой точности управления потоком.

Шаровой кран Tameson Пример

Методы приведения в действие

Шаровые краны могут приводиться в действие вручную, электрически или пневматически. Электрический шаровой кран использует электродвигатель, который используется для вращения шара для открытия и закрытия клапана. Его редукторный механизм снижает скорость открывания и закрывания, тем самым снижая риск гидравлического удара.

В пневматическом шаровом кране используется пневматический привод, который создает крутящий момент для поворота клапана с помощью давления сжатого воздуха. Пневматические приводы обычно используются с клапанами большего размера для лучшей работы и экономической эффективности.

Пример шарового крана с пневматическим приводом

Особенности конструкции

Шаровые краны доступны в широком диапазоне конструкций, материалов, требований к температуре и давлению. Таким образом, при выборе шарового крана для вашего применения следует тщательно продумать.

• Порт: определите, требует ли природа вашего приложения двухсторонних или более портов.
• Способ приведения в действие: В зависимости от эффективности и дистанционного управления, необходимых для применения, шаровой кран может приводиться в действие вручную, электрически или пневматически.
• Размер отверстия: определите требуемый диаметр для вашего потока. Наиболее распространенные шаровые краны имеют конструкцию с уменьшенным проходным сечением, но конструкция шаровой цапфы поддерживает клапаны большого диаметра (> 100 мм).
• Материалы: Материал клапана зависит от типа среды, используемой в приложении. Латунь можно использовать с питьевой водой, газом, маслом и воздухом. Нержавеющая сталь может использоваться, если среда коррозионно-активна. Клапан из ПВХ можно использовать с кислотами, основаниями, солями и органическими растворителями.
• Давление: Убедитесь, что клапан выдерживает максимальное давление, необходимое для вашего применения. Высокопроизводительный шаровой кран, разработанный специально для промышленных целей, может выдерживать давление до 1000 бар.
• Температура: Убедитесь, что используемый клапан выдерживает максимальную температуру, необходимую для вашего применения. Шаровой кран специальной конструкции может поддерживать температуру до 400°C.

Зачем использовать шаровой кран?

Шаровой кран известен своей долговечностью, простотой и отличными уплотняющими свойствами. Они обеспечивают превосходную герметичность даже после многих лет службы. Это делает шаровой кран отличным выбором в качестве запорной арматуры. Они также обеспечивают лучшую устойчивость к загрязненным средам, чем другие клапаны. Шаровые краны обычно не используются в качестве регулирующих клапанов из-за менее точного управления потоком. Однако они экономичны и могут использоваться в приложениях, не требующих точного управления потоком.

Применение

Шаровые краны обычно используются в питьевой применение воды и газа.

• Вода : Шаровые краны используются в системах водоснабжения для подачи и контроль давления. Для применения с питьевой водой клапан должен быть WRAS, KIWA. или одобрено DVGW.

Двухходовой шаровой кран для питьевой воды

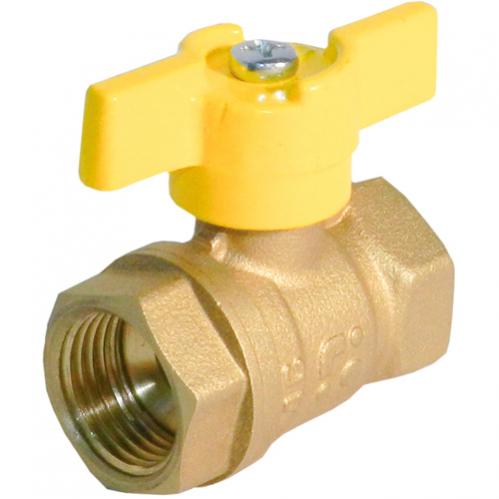

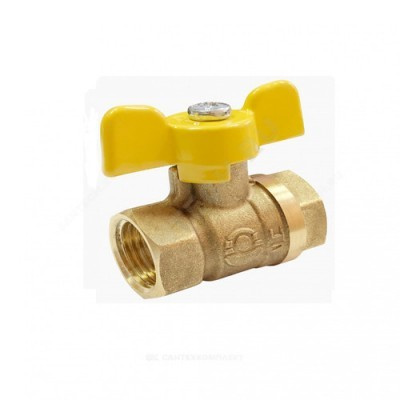

Газ : Эти шаровые краны также используются для работы с газами. Они используются с природными газами, сжиженными нефтяными газами, промышленными газами и воздухом в промышленных и бытовых целях.

Где купить шаровые краны?

Компания Tameson является вашим онлайн-специалистом по контролю жидкости и имеет в наличии ручные, электрические и пневматические шаровые краны, которые можно заказать через наш интернет-магазин для быстрой доставки по всему миру. Просмотрите наш веб-сайт и, если у вас есть какие-либо вопросы, свяжитесь со специалистом Tameson уже сегодня!

Автор статьи

Чарльз Колстад

Менеджер по маркетингу, Tameson

ВЕБ-САЙТ

Чарльз является менеджером по маркетингу Tameson, интернет-магазина, специализирующегося на продуктах для контроля жидкости. Он имеет степень инженера-механика Университета Сент-Томас, Миннесота, США, и с ним можно связаться по адресу [email protected]

Шаровые краны – Клапаны – Трубы, клапаны и фитинги

Доступны 8 размеров труб

АПОЛЛОН 1-дюймовый латунный шаровой кран FNPT, встроенный в линию

№ производителя 94A10501

$12,84

Доступны 3 размера трубы

ЗОРО ВЫБОР Шаровой кран из ПВХ с раструбом 3/4 дюйма, встроенный

Изготовитель № 107-634-НП

Доступны 8 размеров труб

АПОЛЛОН 2-дюймовый бронзовый шаровой кран FNPT, встроенный

№ производителя 7010801

$83,99

Доступны 4 размера труб

ЗОРО ВЫБЕРИТЕ Шаровой кран из ПВХ 3/4 дюйма FNPT встроенный

№ производителя 107-134-NPG

Доступны 6 размеров труб

ЗОРО ВЫБОР 2-дюймовый латунный шаровой кран FNPT, встроенный в линию

№ производителя 107-818

49,29 $

Доступны 8 размеров труб

АПОЛЛОН 1/2-дюймовый бронзовый шаровой кран FNPT, 3-ходовой

№ производителя 7060301

$35,48

Доступны 4 размера труб

БАНДЖО 2-дюймовый полипропиленовый шаровой кран FNPT, встроенный

Производитель # V200

$49,47

Доступны 3 размера трубы

БАНДЖО 2-дюймовый полипропиленовый шаровой кран FNPT, встроенный, порт: полный

Производитель # V200FP

$71,56

АПОЛЛОН ОТ TMG Полнопроходной шаровой кран из нержавеющей стали 3/4 дюйма FNPT x FNPT с рычагом защелки

№ производителя 96F10427

$24,00

ЭРИ Ag23A020 24 В Вкл/Выкл Н. О. Весна

Производитель # AG23A020

$72,06

Доступны 2 размера трубы

ЗОРО ВЫБОР Шаровой кран из нержавеющей стали 1/2″ FNPT встроенный

Производитель № 06Q221N06012

$36,81

АПОЛЛОН ОТ TMG 2-дюймовый полнопроходной шаровой кран из бессвинцовой латуни FNPT x FNPT

Производитель № 94ALF10801A

$81,53

ЗОРО ВЫБОР Латунный шаровой кран 1/4 дюйма FNPT x MNPT, встроенный в линию

Производитель # G-MBB-25TH

Доступны 3 размера трубы

АПОЛЛОН 4-дюймовый латунный шаровой кран FNPT, встроенный в линию

Производитель № 94A10A01

$281,40

АСАХИ 1/4″ MNPT x FNPT Шаровой кран из ПВХ, 2-ходовой

№ производителя 1080002

$20,87

ХЕЙВОРД КОНТРОЛЬ ПОТОКА Шаровой кран, True Union, 2″, CPVC/EPDM, полнопроходной, S/T

Производитель # TBh3200ASTE0000

$165,77

АПОЛЛОН ОТ TMG Полнопроходной шаровой кран из латуни 1/2 дюйма FNPT x FNPT

№ производителя 94A10301

APOLLO BY TMG Полнопроходной шаровой кран 3/4 дюйма из бессвинцовой латуни FNPT x FNPT

Производитель № 94ALF10401A

$15,25

ПОВТОРНЫЙ КЛАПАН Полнопроходной латунный шаровой кран 3/4 дюйма – бессвинцовый SWT x SWT, C x C – 600 PSI WOG

Производитель # REV034SWT

$14,97

АПОЛЛОН ОТ TMG Полнопроходной шаровой кран из бессвинцовой латуни FNPT x FNPT 1-1/4 дюйма

Производитель № 94ALF10601A

$38,00

WATTS REGULATOR CO. Шаровой кран Watts 3/4″ LFFBV-3C-M1

№ производителя 88005688

$34,95

СРЕДНЕЗАПАДНЫЙ КОНТРОЛЬ Латунный шаровой кран 1/4 дюйма FPT Mini

Производитель # MFBV-25

$5,47 Скидка 40% на

КЛАПАН JOMAR Латунный газовый шаровой кран 3/4 дюйма FNPT, встроенный в линию

№ производителя 102-304

$22,41

Доступны 5 размеров труб

ЗОРО ВЫБОР 1-дюймовый латунный шаровой кран FNPT x MNPT, встроенный в линию

Производитель № 6GD25

$47,41

ЗОРО ВЫБОР Латунный шаровой кран 1/2 дюйма FNPT, встроенный в линию

Производитель # G-F600-50LH

БАНДЖО Полипропиленовый шаровой кран 3/4 дюйма FNPT с одинарным соединением

Производитель # SUV075FP

$14,75

БАНДЖО 2-дюймовый адаптер для встроенного шарового крана из полипропилена MNPT

Производитель # VSFMT200

$55,72

ВИЕГА ПРОПРЕСС Шаровой кран, бронза с нулевым содержанием свинца, труба 1-1/2 дюйма

№ производителя 79940

$115,22

ХЕЙВОРД КОНТРОЛЬ ПОТОКА Шаровой кран, True Union, 1″, CPVC/EPDM, полнопроходной, S/T

Производитель # TBh3100ASTE0000

$85,77

АПОЛЛОН ОТ TMG Полнопроходной шаровой кран из латуни 3/4 дюйма FNPT x FNPT

№ производителя 94A10401

$16,68

АПОЛЛОН ПО TMG Полнопроходной шаровой кран из бессвинцовой латуни FNPT x FNPT 1-1/2 дюйма

Производитель № 94ALF10701A

$54,85

ХЕЙВОРД 1-1/2-дюймовый шаровой кран из ПВХ с раструбом, встроенный

Производитель № 107-637-NP

ZORO SELECT Латунный мини-шаровой кран 1/4 дюйма FNPT x MNPT, встроенный в линию

Производитель # G-MMFP-25

БАНДЖО 3-дюймовый полипропиленовый шаровой кран FNPT, встроенный в линию

Производитель # V300FP

$133,33

ЗОРО ВЫБОР Латунный шаровой кран 1/4″ FNPT, 3-ходовой

Производитель # G-PMFT-25

40,80 $

Доступны 2 размера трубы

ЗОРО ВЫБОР 3/4″ FNPT x MNPT Шаровой кран из ПВХ, встроенный

Производитель № 4250990

Магазин промышленных шаровых кранов и управление расходом газа, пара, воды, кислорода, дизельного топлива, жидкого пропана, химикатов или сжатого воздуха.
