Что лучше: кран шаровый или вентиль?
Вопрос о том, что лучше кран шаровый или вентиль, – вызывает бурные дискуссии на многочисленных тематических форумах. Однако «спорщики» никак не могут достигнуть консенсуса: число сторонников указанных видов трубной арматуры всегда примерно одинаково. Дело в том, что однозначного ответа на этот вопрос нет. А чтобы разобраться с ним, обсудим каждый из указанных запорных элементов подробнее.
Вентили
Как уже отмечалось, речь идет о разновидности трубной арматуры – запорных элементах, имеющих форму клапанов. Неслучайно вентили часто называют запорными клапанами. Их запирающие элементы перемещаются параллельно по отношению к потокам рабочих сред. Закрывают/открывают вентили вращением маховика.
Различают 3 вида клапанов:
запорные– ихприменяют для того, чтобы полностью перекрывать потоки рабочих жидкостей, то есть их запирающие элементы могут пребывать только в двух крайних положениях: «Закрыто» и «Открыто»;
регулирующие – с их помощью регулируют расход рабочих сред, меняя проходное сечение;
запорно-регулирующие – такие клапаны совмещают обе указанные выше функции.
Достоинства и недостатки вентилей
Вентили характеризуются рядом достоинств, обусловленных:
выдерживанием более высоких в сравнении с шаровыми кранами давлений;
легким управлением потоками воды, поэтому их используют в смесителях;
высокой ремонтопригодностью, что связано с простотой их конструкции и дешевизной запчастей;
долгим сроком эксплуатации, достигающим 30 лет.
Однако у запорных клапанов есть и недостатки, хотя, честно говоря, их можно рассматривать, как условные.
Обычно клапаны «обвиняются» в том, что на их открытие и закрытие уходит больше времени. Однако это не касается тех модификаций, что оснащены запорными механизмами из керамики, поскольку они открываются столь же быстро, как и шаровые краны.
Следующая «претензия» к вентилям заключается в том, что их приходится часто ремонтировать из-за выхода из строя резиновых уплотнительных прокладок (они истираются о седло крана). Однако прокладки стоят сущие копейки, а ремонт клапанов может провести любой мужчина, не привлекая специалистов.

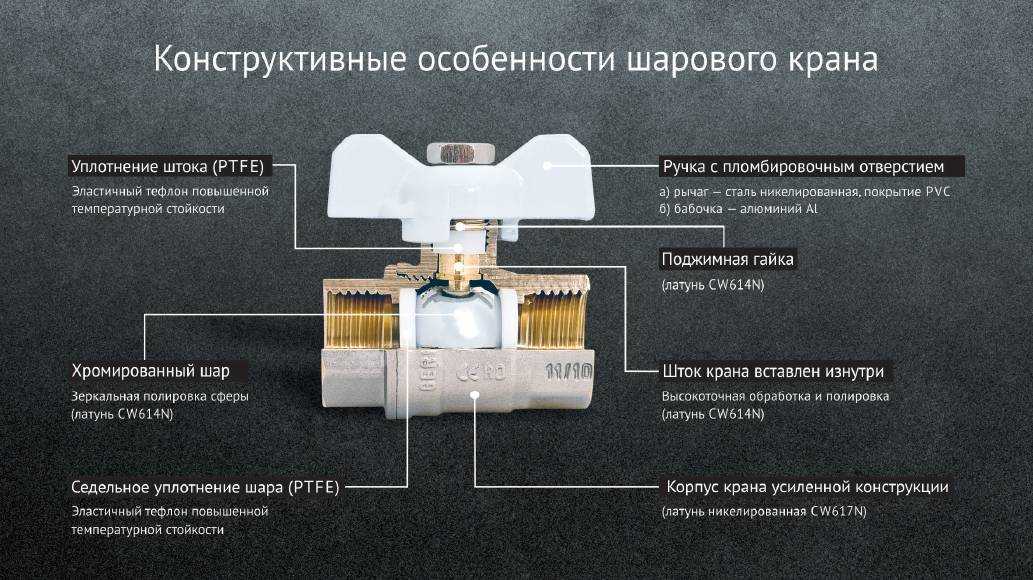

Шаровые краны
Речь идет о еще одном виде трубной арматуры. Запорные элементы в таких кранах имеют формы шара (отсюда их название), который и перекрывает потоки рабочих сред в трубопроводах. Шары соединены с рукоятками, поворотами которых обеспечивается вращение запорных элементов вокруг своей оси. Именно так происходят закрытия/открытия обозначенных кранов.
Их используют на трубопроводах, предназначенных для транспортировки:
природного газа, в том числе для городского газоснабжения;
нефти;
горячей и холодной воды в системах водоснабжения и отопления и пр..
Шаровые краны чаще используют в качестве запорной, но иногда и регулирующей арматуры (как правило, на промышленных предприяиях).
Достоинства и недостатки шаровых кранов
Обсуждаемая трубная арматура обладает следующими достоинствами:
надежностью;
долговечностью;
небольшими габаритами;
удобством управления;
простой формой проточной части с отсутствующими застойными зонами;
герметичностью;
малым временем, затрачиваемым на поворот.
Еще одно значимое преимущество – возможность использования на трубопроводах, транспортирующих вязкие, загрязненные среды, суспензии.
К недостаткам шаровых кранов относят:
возникновение скачков давления: при резком закрытии – на кранах, а при открытии – на трубопроводах;
залипание запорных элементов (шаров) при длительных простоях;
сложность регулирования потоков воды;
сложность ремонта, а потому при выходе крана из строя приходится привлекать специалиста.
А теперь расскажем о самом значимом различии вентилей и шаровых кранов, которое обусловлено их конструктивными особенностями. Использование вентилей влечет за собой большие потери давления в трубопроводах. Это объясняется полным соответствием диаметров для прохода сред в шаровых кранах и трубопроводах, на которые их устанавливают.
Такие краны называют полнопроходными. В открытом положении они не создают сопротивления потокам рабочих сред, а, значит, не снижают давление в трубопроводах.
Теперь вы знаете достаточно, чтобы понять: вопрос, поставленный в начале статьи не вполне корректен. Выбор запорного клапана или шарового крана зависит от того, на каких системах их предполагается использовать.
Чем отличается шаровой кран от вентиля: tvin270584 — LiveJournal
Независимо от назначения и размещения трубных систем, их безопасное эксплуатирование невозможно без установленной арматуры. С ее помощью выполняется настройка интенсивности, силы и направленности движения внутритрубных веществ. Существуют некоторые различия между запирающими органами, выражающиеся в возможности решения тех или иных задач. В статье мастер сантехник расскажет, чем кран отличается от вентиля.
Конструктивные различия между краном и вентилем
К основным типам запорной арматуры прежде всего относят кран и вентиль. Они являются самыми распространенными и необходимыми элементами различных систем трубопроводов. Столь существенная востребованность обусловлена их надёжностью и простотой применения. Однако по своему назначению детали имеют существенные отличия, которые обусловлены внутренней конструкцией каждого.
Кран
Кран — тип трубопроводной приводной арматуры, в котором затворный орган вращается вокруг своей собственной оси, размещенной перпендикулярно направлению потока. Обычный кран состоит из двух главных элементов: неподвижного корпуса и вращающейся пробки.
Вентиль
Вентиль (запорный клапан) — это тип приводной арматуры, в котором затворный орган, перемещаясь в направлении потока, садится на седло. Вентиль предназначен для открытия, закрытия и регулировки потоков газа или жидкости.
Разновидности вентилей и кранов
Столь существенные конструктивные отличия вентиля от шарового крана обуславливают принцип их работы. Первый тип применим не только для открытия/закрытия потока движущихся внутри трубы веществ, но и его регулировки. Второй тип используется для подачи или перекрытия субстратов в трубопроводе.
Разновидности шаровых кранов
Основная разница между вентилем и краном в том, что последние представлены моделями изделий, способных не только прекращать, но и изменять направление движения веществ:
- Двухходовые — используются для перекрытия или открытия движения веществ, перемещаемых в одну из сторон трубопровода;
- Трёхходовые L-образные — отличаются способностями изменять направление протекания субстратов и полной остановкой их передвижение в трубе;
- T-образные — применяются для разъединения потока, объединения или изменения его направленности.
Необходимо отметить, что краны предназначаются в том числе для открытия или закрытия потока. Если на определенном участке трубы потребуется уменьшить силу потока, выполняется подбор устройства с соответствующим сечением отверстия в сфере:
- Полнопроходные — запирающий механизм не оказывает влияние на протекающие сквозь него субстраты, что обеспечивается за счет соответствия диаметра, внутри отверстия, имеющейся трубе;
- Стандартнопроходные — просвет запорного шара имеет 20–30% заужение по сравнению с сечением подключенного трубопровода;
- Неполнопроходные — значение заужения обеспечивает уменьшение напора на 30–60% от первоначального значения.
В зависимости от материала изготовления шарового крана, отличаются его технические характеристики:
- Латунные. Применимы только для функционирования в системах с нейтральными веществами, значение температуры которых не превышает 150°C, а давления 40 бар. Номинальное сечение кранов находится в диапазоне от 8 до 100 мм. Отличаются способностью эффективно выдерживать перепады температуры, невосприимчивы к коррозии.
- Стальные. Подвержены коррозии, быстро разрушаются при взаимодействии с агрессивными соединениями, потому монтируются на трубах, основная среда — вода или другие неагрессивные соединения. Предельная сила потока, которую способны выдержать стальные краны, достигает 160 бар, а температура 200°C. Отличаются выпуском изделий в широком диапазоне номинальных сечений от 15 до 600 мм.
- Нержавеющие. Отличаются устойчивостью к агрессивным веществам и отсутствием коррозионного разрушения. Способны выдержать напор до 60 бар при условии, что температура веществ в трубе будет не выше 210°C.
- Чугунные. Запорная арматура, используемая только в трубопроводных системах горячего или холодного водоснабжения.
Разновидности вентилей
Чтобы понять, чем отличается кран от вентиля, следует разобраться с различиями в материалах, из которых изготавливается корпус. Для вентилей характерны такие типы металлов:
- Чугун — номинальное сечение изделий из этого материала имеет диапазон 15–300 мм, а предельное давление, которое он способен выдержать — 16 бар;
- Сталь — здесь диаметр прохода вентиля колеблется от 3 до 200 мм, а максимальная сила потока и температура среды составляют 220 бар и 450°C соответственно;
- Нержавейка — используются на трубопроводах, сечение которых 3–200 мм, при этом давление вещества не более 220 бар, а его температура 570°C.
Кроме материала, вентили отличаются по форме исполнения:
- Проходные — инсталлируются только на ровных участках трубы и обеспечивают плавное регулирование или перекрытие потока движущихся в трубе веществ;
- Прямоточные — отличаются минимальным значением сопротивления перемещаемому потоку и монтируются практически в любой плоскости;
- Угловые — обладают специфической формой, которая позволяет осуществлять их инсталляцию на угловые трубопроводы.
Чем отличается монтаж
Оба типа арматуры имеют резьбовой и фланцевый тип присоединения к трубопроводу. Однако в каждом есть отличия по диапазону номинальных диаметров. Для муфтового соединения он выглядит следующим образом:
- Вентиля — Ду от 15 до 300 мм;
- Краны — Ду от 8 до 100 мм.
При этом для шаровых кранов характеры и другие типы монтажа:
- Межфланцевые — Ду от 15 до 200 мм;
- Под приварку — Ду от 10 до 600 мм;
- Комбинированные — Ду 15 до 200 мм.
Чем отличается вентиль от крана
Существенное отличие между этими двумя типами трубной арматуры заключается в том, что вентиль конструктивно предназначен для регулировки потока движущегося вещества. Кран способен работать только в режиме «открыто/закрыто», промежуточных вариантов положения запирающего органа в нем не предусмотрено.
Что лучше: кран или вентиль
Однозначного ответа на вопрос: что лучше- кран или вентиль, дать невозможно. Так как определенный вид запорной арматуры выполняет те специальные задачи, которые на него возлагаются. Кран удобен для быстрого перекрывания потока жидкости, благодаря своим конструктивным особенностям. Это достигается за счет простого поворота рукоятки перпендикулярно оси направления потока движения рабочих сред. Барашек вентиля необходимо заворачивать, затрачивая больше времени, чем при перекрывании крана.
По сроку службы вентиль значительно уступает крану, так как его конструкция предполагает наличие клапан и уплотнительных элементов, которые со временем выходят из строя и подлежат замене. Срок службы прокладок зависит от типа среды (степень агрессивности).
Зато по ремонтопригодности вентиль является отличным устройством, так как некоторые его детали подлежат полной или частичной замене. При выходе же из строя крана его следует полностью демонтировать и установить новый.
Видео
В сюжете – Чем отличаются вентильные клапана от задвижки и шарового крана, какую запорную арматуру, в том или ином случае, лучше использовать в домашнем водопроводе
В сюжете – Что лучше подходит для радиаторов: краны или вентиль
В продолжение темы посмотрите также наш обзор Шаровой кран или задвижка — что лучше
Источник
https://santekhnik-moskva. blogspot.com/2022/01/Chem-otlichayetsya-sharovoy-kran-ot-ventilya.html
Различия между регулирующими клапанами и шаровыми кранами
Два наиболее распространенных типа клапанов, которые вы найдете в любой промышленной установке, — это регулирующие клапаны и шаровые краны. Принадлежность к семейству запорной арматуры, шаровые краны являются неотъемлемой частью промышленной системы. Они используются для регулирования потока различных сред и могут быть разных размеров. Регулирующие клапаны в основном используются для дросселирования среды через трубопровод. Существует множество видов регулирующих клапанов, используемых в промышленности, каждый из которых служит разным целям.
Этот блог предназначен для того, чтобы помочь вам увидеть разницу между регулирующими клапанами и шаровыми кранами, их уникальные функции и области применения. Это поможет вам решить, какой тип клапана лучше всего подходит для ваших нужд. Читайте дальше, чтобы узнать больше.
Что такое регулирующие клапаны?
Как следует из названия, регулирующие клапаны используются для управления потоком среды в трубопроводе. Контроллер регулирующего клапана дает сигнал для регулирования размера проходного сечения, посредством чего разрешается или останавливается поток среды. Регулирующие клапаны можно эффективно использовать для управления расходом, давлением, температурой и уровнем среды в любой системе трубопроводов.
Регулирующие клапаны могут приводиться в действие с помощью гидравлических, пневматических или электрических приводов. Иногда позиционеры клапана используются в дополнение к приводам, чтобы помочь клапану достичь требуемой степени открытия. Эти клапаны доступны в различных размерах, типах и конфигурациях. Регулирующие клапаны широко известны как «конечный элемент управления», поскольку они выполняют всю физическую работу по регулированию потока среды.
Что такое запорная арматура?
Запорная арматура является важным элементом любой трубопроводной системы. Их основная функция заключается в обеспечении герметичности в закрытом состоянии для предотвращения любых утечек среды. Шаровые краны – самый популярный вид запорной арматуры. Эти клапаны имеют простую конструкцию и простую работу и могут приводиться в действие вручную, электрически, гидравлически или пневматически.
Шаровые краны — это краны широкого назначения, которые можно использовать в различных отраслях промышленности, с различными функциями и типами сред. Их обычно называют «четвертьоборотными клапанами», поскольку для их работы требуется поворот привода на 90 градусов. Четвертьоборот позволяет быстро открывать и закрывать клапан, сокращая время работы клапана и уменьшая возможность утечки.
В чем разница между регулирующими клапанами и шаровыми кранами?
Технически шаровые краны также относятся к типу регулирующих клапанов, в частности, регулирующих клапанов с поворотным движением. Однако существует много различий между шаровыми кранами и линейными регулирующими клапанами. Вот некоторые из этих различий и объяснение того, как они влияют на работу каждого клапана.
Структура
Одно из основных различий между регулирующими клапанами и шаровыми кранами заключается в их конструкции. Хотя основные компоненты клапана одинаковы, форма, размер и конфигурация этих компонентов различаются.
Регулирующие клапаны
Регулирующие клапаны линейного перемещения обычно имеют сферическую конструкцию, состоящую из корпуса клапана, привода, позиционера и принадлежностей. Клапаны управления линейным движением названы так потому, что их диски функционируют при линейном движении. К обычным клапанам управления линейным движением относятся шаровые клапаны, задвижки, мембранные клапаны и пережимные клапаны. Поскольку шаровые клапаны являются одним из наиболее распространенных типов регулирующих клапанов линейного перемещения, вот их поперечное сечение.
В корпусе клапана находятся все внутренние части клапана, включая крышку и трим. Приводы могут быть электрическими, гидравлическими или пневматическими, и они управляют открытием и закрытием клапана. Позиционеры используются для помощи приводам в поддержании желаемой уставки. Аксессуары для регулирующих клапанов включают электропневматические преобразователи, маховики, концевые выключатели, индикаторы положения и регуляторы давления.
Шаровые краны
Шаровые краны по своему принципу действия относятся к категории поворотных регулирующих клапанов. Конструктивно шаровые краны обычно имеют круглую или сферическую форму. Их называют шаровыми кранами из-за структуры их диска, который напоминает полый шар. Эти клапаны состоят из четырех основных частей, называемых корпусом, штоком, диском и седлом. Корпус шарового крана может быть изготовлен из металла, пластика или металла с керамикой. Шаровой кран часто хромируют для долговечности, особенно шаровой кран из углеродистой стали.
Шаровые краны обычно приводятся в действие вручную с помощью маховиков и шестерен. Шаровые краны большего размера могут приводиться в действие электронным или пневматическим способом. Эти клапаны очень универсальны, когда дело доходит до их конструкции. Таким образом, вы можете легко настроить их так, чтобы они имели возможности двойного блока и прокачки.
Функция
Регулирующие клапаны и шаровые краны могут выполнять основную функцию, заключающуюся в регулировании потока среды через трубопровод. Однако делают они это по-разному.
Регулирующие клапаны
Регулирующие клапаны обычно используются как для управления потоком среды, так и для дросселирования. Шаровые клапаны имеют сферический диск, расположенный перпендикулярно седлам клапана. Когда привод движется, диск поднимается, чтобы открыть клапан и обеспечить его поток. Чтобы закрыть клапан, привод толкает шток и диск обратно вниз.
Линейное движение шарового клапана создает кольцевой зазор между седлом и диском, который медленно заполняется по мере закрытия клапана. Эта функция позволяет шаровым клапанам выполнять дросселирование, необходимое для регулирования потока среды. Регулирующие клапаны обычно приводятся в действие электронным, гидравлическим или пневматическим способом. Клапанам с пневматическим приводом для работы требуется только сжатый воздух, электронным клапанам нужны дополнительные кабели и распределительное устройство, а гидравлическим клапанам требуются линии подачи и возврата гидравлической жидкости под высоким давлением.
Шаровые краны
Шаровые краны имеют полый сферический шар в качестве диска. Их называют четвертьоборотными клапанами, потому что вам нужно всего лишь повернуть привод на 90 градусов, чтобы открыть и закрыть клапан. Чтобы открыть клапан, поверните привод один раз, при этом шток и, следовательно, шар переместятся так, что полая сторона будет параллельна потоку среды. Чтобы закрыть клапан, снова переместите привод, чтобы повернуть твердую сторону шара к потоку, блокируя его.
Шаровые краны обеспечивают быстрое отключение, так как шар вращается при повороте привода. Именно по этой причине их нельзя использовать для дросселирования. Эти быстродействующие клапаны имеют очень небольшой перепад давления и поэтому подходят для целого ряда применений. Поскольку их не нужно использовать для дросселирования, большинство шаровых кранов приводятся в действие вручную, в то время как шаровые краны с пневматическим приводом обычно используются в промышленности.
Области применения
Как шаровые краны, так и регулирующие клапаны используются для запуска и остановки потока среды через трубопровод. Но в то время как регулирующие клапаны также могут использоваться для дросселирования, шаровые краны не могут.
Регулирующие клапаны
Благодаря своей уникальной конструкции и характеристикам регулирующие клапаны хорошо подходят для применений, требующих точного управления потоком, частого и широкого дросселирования среды и высоких перепадов давления. Они подходят для большинства жидкостей, газов, паров и агрессивных сред. Регулирующие клапаны, такие как шаровые клапаны, обычно используются в системах охлаждающей воды, топливных системах, системах подачи питательной воды или химикатов, котлах и основных паровых вентиляционных и дренажных отверстиях, системах турбинного масла и т. д.
Регулирующие клапаны хорошо подходят для применения при высоких давлениях и температурах. Обычно они приводятся в действие электронным способом из-за их размера и мощности, необходимой для их работы. Они используются в приложениях, где требуется герметичное уплотнение и контроль потока, а падение давления не является проблемой.
Шаровые краны
Шаровые краны подходят для применений, где требуется герметичная отсечка. Они подходят для жидкостей, газов, паров и углеводородов. Вы можете найти шаровые краны в проточных системах на кораблях, у производителей хлора и в службах пожарной безопасности. Они могут легко использоваться с высокотемпературными жидкостями и являются отличным выбором для химических применений.
Шаровые краны обеспечивают герметичное отключение при низком крутящем моменте. Шаровые краны с металлическим седлом подходят для работы в условиях высоких температур и высокого давления. Шаровые краны можно использовать в инструментальных трубках для соединения различных инструментов друг с другом.
Как регулирующие клапаны, так и шаровые краны доступны в различных конфигурациях и типах, каждый из которых предназначен для различных областей применения.
Клапаны регулирующие
Клапаны регулирующие могут быть классифицированы в зависимости от их работы как линейные регулирующие клапаны и поворотные регулирующие клапаны. Линейные регулирующие клапаны больше подходят для дросселирования сред, операций с высокой температурой/высоким давлением и более крупных систем. Поворотные регулирующие клапаны используются в тех случаях, когда требуется герметичная отсечка.
Регулирующие клапаны также можно классифицировать по количеству портов. Двухходовые, трехходовые и четырехходовые регулирующие клапаны могут использоваться в больших системах. В зависимости от применения вы можете найти редукционные и предохранительные клапаны, криогенные и высокотемпературные регулирующие клапаны.
Шаровые краны
У производителей шаровых кранов высокого давления доступны шаровые краны различных типов. В зависимости от диаметра отверстия вы можете найти шаровые краны с полным проходом, уменьшенным проходом и V-образным отверстием. Шаровые краны с креплением на цапфе имеют дополнительное соединение на конце, которое удерживает шток на месте, что делает клапан более прочным и герметичным. Плавающие шаровые краны имеют специальные седла, которые амортизируют диск, обеспечивая более герметичное уплотнение.
Двойные запорные и выпускные шаровые краны оснащены двумя запорными клапанами и одним выпускным клапаном. Они обеспечивают герметичность и гарантируют безопасную и бесперебойную работу остальной части системы. Шаровые краны могут иметь цельную, двухсекционную или трехсекционную конструкцию. Они могут иметь верхний или боковой вход, а также фланцевые, сварные или резьбовые торцевые соединения.
Как правильно выбрать клапан для вашего бизнеса?
Коэффициенты
Требуемый тип отключения
Степень точности
Частота регулировок
Пропускная способность
Кавитация
Тип носителя
Тип операции
Требования к обслуживанию
Стоимость клапана
Размер клапана
Можно ли использовать шаровые краны в качестве регулирующих клапанов?
Шаровые краны нельзя использовать для дросселирования, поскольку они обеспечивают меньший контроль над потоком среды. Как правило, регулирующие клапаны линейного перемещения обеспечивают больший контроль при точных настройках, таких как скорость потока, давление, температура и т. д. Шаровые краны не обеспечивают такой же точности, поскольку их регулировка не пропорциональна объему потока, который обеспечивает полый центр диска. Люфт и люфт между шаром и выносом также мешают точному управлению. Наконец, шаровые краны требуют большего крутящего момента для открытия и закрытия клапана, что затрудняет более точную регулировку.
Однако некоторые виды шаровых кранов, например шаровые краны фланцевого типа, могут использоваться в качестве регулирующих клапанов в определенных областях применения. Шаровые краны с креплением на цапфе имеют дополнительное анкерное крепление, позволяющее осуществлять большую регулировку. Шток и шар имеют меньший люфт, поэтому клапан лучше регулирует поток. Шаровые краны с V-образным отверстием имеют V-образный шар, что обеспечивает более линейный поток. Следовательно, обеспечивая больший контроль над потоком медиа.
Заключение
В системе трубопроводов необходимы как шаровые, так и регулирующие клапаны. Если вы ищете один из этих клапанов для своего бизнеса, ознакомьтесь с нашей коллекцией высококачественных промышленных клапанов.
Задвижкаи шаровой кран: знайте ключевое различие Клапаны
являются неотъемлемой частью многих промышленных и коммерческих приложений. Они используются для регулирования потока жидкости или газа в системе и могут быть найдены во всем, от автомобилей до разбрызгивателей. Клапаны контролируют поток жидкости, позволяя ему запускаться и останавливаться. Они должны надлежащим образом обслуживаться для предотвращения утечек и непреднамеренного сброса. Существует множество разновидностей клапанов, но наиболее распространенным является шаровой кран или задвижка. Оба клапана служат одной цели. Однако их структурные характеристики существенно различаются. Это все что надо понимать про задвижка против шарового крана .
Что такое задвижка?
Источник: PinterestНаиболее распространенной арматурой в системах водоснабжения является промышленная задвижка. Этот клапан линейного перемещения может разрешить или остановить поток. Они не подходят для регулирования потока. Их следует открывать или закрывать только полностью, так как частичное открытие может привести к повреждению. Термин «задвижка» происходит от затвора, скользящего по жидкости, чтобы создать отсечку, таким образом действуя как затвор.
Из-за своей простоты и универсальности задвижка является одним из наиболее часто используемых клапанов. По конструкции задвижки имеют полнопроходные порты. Это означает, что размер порта клапана равен внутреннему диаметру соединительной трубы. Полнопроходные задвижки позволяют жидкости течь свободно, без препятствий и без создания перепада давления в трубопроводе. Это также позволяет чистящему стержню очищать линию.
Получить предложение
Что такое шаровой кран?
Источник: DomborВ шаровых кранах используется вращающееся отверстие и шар для регулирования потока жидкости или газа от одного конца к другому. Он может позволить среде течь через него или остановить ее, повернув шар на четверть оборота (90 градусов) вокруг своей оси. Эти клапаны контролируют поток, позволяя входу быть частичным, заблокированным или открытым. Благодаря более надежному уплотнению шаровые краны лучше всего подходят для использования с газом. Они способны выдерживать давление до 700 бар, а также температуру до 350 градусов Цельсия. Их размеры варьируются от 0,5 до 30 см. Их легко ремонтировать и использовать из-за их простой конструкции.
Промышленные шаровые краны долговечны и надежны. Они могут надежно закрываться даже в период простоя. Они более устойчивы к загрязнениям, чем клапаны других типов, и могут хорошо герметизировать даже в грязной среде. Они являются хорошим выбором для регулирующих и запорных устройств, где часто используются шаровые и запорные клапаны. Тем не менее, им не хватает точного контроля в дросселирующих приложениях.
Получить предложение
Задвижка или шаровой клапан
Здесь мы обсудим обе функции клапана, которые помогут понять разница между шаровым краном и задвижкой.
Рабочий
Оба клапана служат для одной и той же цели – для управления потоком жидкости в трубе – но они делают это по-разному. Задвижки используют подвижный затвор для открытия и закрытия потока жидкости. Задвижка поднимается или опускается, чтобы жидкость могла течь по трубе. Задвижки обычно используются для труб большего диаметра и могут выдерживать более высокие давления, чем шаровые краны. В шаровых кранах используется шар с отверстием в центре для управления потоком жидкости. Шарик вращается, чтобы совместить отверстие с потоком жидкости. Шаровые краны обычно используются для труб меньшего диаметра и не могут выдерживать такое высокое давление, как задвижки.
Направление потока клапана
Для системы с однонаправленным потоком наилучшим выбором является задвижка. Задвижки также хорошо подходят для применений, где необходимо быстро пропустить большой объем жидкости. С другой стороны, шаровые краны лучше подходят для приложений с двунаправленным потоком. Шаровые краны также проще в эксплуатации, чем задвижки, что делает их хорошим выбором для приложений, где клапан необходимо часто открывать и закрывать.
Уплотнительная способность клапана
Задвижки сконструированы таким образом, что диск клапана полностью герметизируется, когда клапан закрыт. Это делает их идеальными для приложений с высоким давлением, где крайне важно герметичное уплотнение. С другой стороны, шаровые краны имеют небольшое отверстие в центре диска клапана. Это позволяет открывать и закрывать их быстрее, чем задвижки, но это также означает, что они не так эффективны для герметизации в условиях высокого давления.
Различия в конструкции и конструкции клапана
Задвижки обычно используются для жидкостей и газов, тогда как шаровые краны лучше подходят для жидкостей. Задвижки имеют круглый затвор, который открывается и закрывается, позволяя или блокируя поток жидкости, в то время как у шаровых кранов есть шар, который делает то же самое. Оба типа клапанов могут использоваться для различных целей, но каждый из них имеет свои сильные и слабые стороны.
Задвижки обычно дешевле и проще в ремонте, но они не так долговечны, как шаровые краны. С другой стороны, шаровые краны дороже и сложнее в ремонте, но они намного долговечнее и могут выдерживать более высокие давления.
Материал клапана
Задвижки изготовлены из цельного куска материала. Обычно металлический, с прорезанным по центру отверстием. С другой стороны, шаровой кран сделан из полого шара с отверстием, просверленным в центре. Затем этот шар соединяется с двумя ручками, которые позволяют пользователю открывать и закрывать клапан.
Области применения
Задвижки предназначены для быстрого открытия и закрытия, а шаровые клапаны предназначены для обеспечения герметичности. Задвижки обычно используются в приложениях, где требуется быстрое открытие и закрытие, а шаровые краны часто используются в приложениях, где требуется герметичное уплотнение.
Долговечность
Задвижки обычно более долговечны, чем шаровые краны, поскольку они имеют меньше движущихся частей и меньше подвержены коррозии. Шаровые краны с большей вероятностью протекают со временем, но их легче отремонтировать, если возникнет проблема.
В конечном итоге решение о том, какой тип клапана использовать, зависит от конкретных потребностей и предпочтений. Если нужен клапан, который может выдержать большой износ, то хорошим вариантом будет задвижка. Если больше заботит простота ремонта, то лучшим выбором может быть шаровой кран.
Получить предложение
Шаровой клапан, запорный клапан и шаровой клапан
Источник: PinterestСуществует три основных типа клапанов: шаровые клапаны, задвижки и шаровые краны. Каждый тип клапана имеет свои преимущества и недостатки, и тип необходимого клапана будет зависеть от области применения. Здесь мы сравним три наиболее распространенных типа клапанов: шаровой клапан , запорный клапан и шаровой клапан.
Шаровые клапаны хорошо подходят для регулирования расхода и часто используются там, где требуется точный контроль. Однако запорные клапаны могут быть дороже, чем клапаны других типов, и их сложнее ремонтировать.
Задвижки хорошо подходят для приложений, где требуется полностью открытый или закрытый клапан. Задвижки часто используются в водопроводах и других устройствах, где требуется полное перекрытие. Однако задвижки могут быть более сложными в эксплуатации, чем другие клапаны.
Шаровые краны хорошо подходят для применений, где требуется быстрое отключение. Шаровые краны часто используются в таких приложениях, как газопроводы, где требуется полное перекрытие. Однако шаровые краны могут быть дороже, чем другие типы клапанов, и их сложнее ремонтировать.
Шаровые краны лучше задвижек?
Источник: PinterestВ инженерном сообществе ведется много споров о том, что лучше – шаровые или задвижки. У каждого типа клапана есть свои преимущества и недостатки, поэтому лучший клапан для конкретного применения зависит от конкретных потребностей проекта. Здесь мы сравним задвижки и шаровые краны с точки зрения их функций, стоимости и долговечности.
- Функция : Шаровой кран представляет собой четвертьоборотный клапан, в котором для управления потоком воды используется шар с отверстием в центре. Шар соединен с ручкой для открытия и закрытия клапана. С другой стороны, задвижка является линейной, которая использует затвор для управления потоком воды. Ворота открываются и закрываются поворотом ручки, соединенной с воротами.
- Стоимость : Шаровые краны обычно дешевле задвижек.
- Долговечность : Шаровые краны более долговечны, чем задвижки, и могут прослужить много лет при надлежащем уходе.
- Применение : Шаровые краны обычно лучше подходят для применений, где необходимо герметичное уплотнение, например, в водопроводных или газовых линиях. С другой стороны, задвижки лучше подходят для приложений, где требуется большой поток, например, канализационные линии. Шаровые краны также обычно проще в эксплуатации, чем задвижки.
- Уплотнение : Шаровой кран герметизируется более плотно, чем задвижка, и обеспечивает полную герметичность. Шаровые краны больше подходят для применения на природном газе, где важно долговечное уплотнение.
- Пропускная способность: Задвижка имеет более высокую пропускную способность, чем стандартный шаровой кран, поскольку они обычно доступны в больших размерах.
- Скорость открытия и скорость закрытия: Шаровой кран, работающий на четверть оборота, больше подходит для приложений, требующих более высоких скоростей открытия и закрытия, или в аварийных ситуациях. Для работы задвижки она должна поворачиваться более чем на 360 градусов.
Это зависит от этих функций. Оба клапана лучше всего подходят для тех целей, для которых они предназначены.
Узнать цену
Как выбрать: задвижка или шаровой клапан
Источник: ДомборПри выборе между шаровыми кранами и задвижками необходимо учитывать множество факторов. Вот некоторые из важнейших критериев выбора:
- Давление : И шаровые, и задвижки могут выдерживать высокое давление, но задвижки лучше подходят для приложений с более высоким давлением.
- Температура : Шаровые краны могут выдерживать более высокие температуры, чем задвижки.
- Расход : Задвижки имеют более высокую пропускную способность, чем шаровые краны.
- Пространство : Шаровые краны занимают меньше места, чем задвижки.
На основании вышеуказанных критериев обычно рекомендуется использовать шаровые краны для систем с низким давлением и низкой температурой, где пространство ограничено. Задвижки лучше подходят для приложений с высоким давлением и высокой температурой, где поток важнее, чем пространство.
Итог
Существует критическая разница между шаровым клапаном и задвижкой . Задвижки могут быть полностью открыты или закрыты, а шаровые краны могут быть частично открыты для регулирования потока. Задвижки также обычно дешевле и проще в ремонте, чем шаровые краны. Однако шаровые краны более долговечны и снижают риск утечки. При принятии решения о том, какой тип клапана использовать, важно учитывать конкретные потребности приложения и надежных поставщиков промышленных шаровых кранов.
