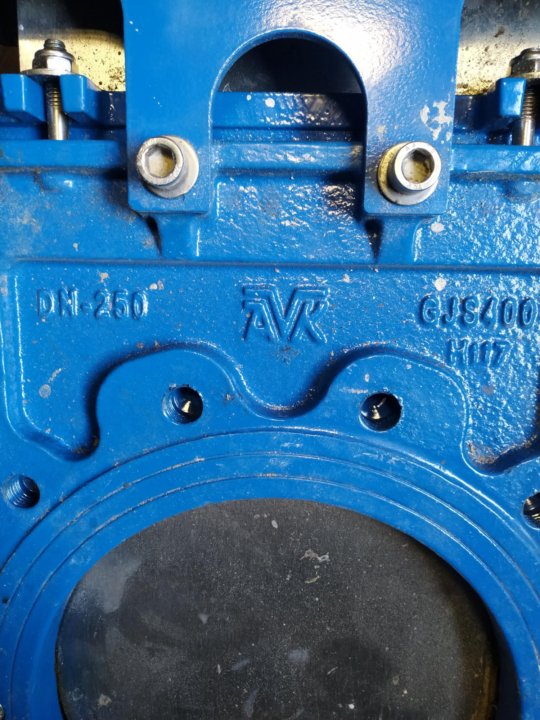

ЗАДВИЖКА AVK НОЖЕВАЯ ШИБЕРНАЯ 702/10
Орион Профмет это
– разработка систем управления ТПА – производство – монтаж и настройка – Гарантия 10 лет, -Сертификаты Качества – Обслуживание и Ремонт Запорной Арматуры и Электроприводов
Двунаправленная полнопроходная задвижка. Защищенные уплотнения и высококачественные материалы обеспечивают высокую производительность и длительный срок службы. Назначение:Для воды и сточных вод с температурой до +80°С Гидравлические испытания:
Рабочее давление и давление Дополнительные принадлежности по запросу:
Устройство привода:
* DN 50-300 модели с замкнутой рамой | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размеры шиберной задвижки AVK с невыдвижным штоком тип 702-10
Размеры шиберной задвижки AVK с выдвижным штоком тип 702-20
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
СТОИМОСТЬ ШИБЕРНЫХ ЗАДВИЖЕК AVK 702/10 – 702/20
| Артикул | Ду | Размер | PN | Вес, кг | Цена, € |
| 702-050-1013 | 50 | 43 | 10 | 6 | € 621. 00 |
| 702-065-1013 | 65 | 46 | 10 | 7 | € 635.00 |
| 702-080-1013 | 80 | 46 | 10 | 11 | € 730.00 |
| 702-100-1013 | 100 | 52 | 10 | 15 | € 752.00 |
| 702-125-1013 | 125 | 56 | 10 | 19 | € 897.00 |
| 702-150-1013 | 150 | 56 | 10 | 56 | € 1 078.00 |
| 702-200-1003 | 200 | 60 | 8 | 43 | € 1 349.00 |
| 702-250-1003 | 250 | 68 | 8 | 58 | € 2 513.00 |
| 702-300-1003 | 300 | 78 | 6 | 83 | € 3 160.00 |
| 702-350-1003 | 350 | 78 | 6 | 107 | € 4 643.00 |
| 702-400-1003 | 400 | 90 | 5 | 140 | € 5 264.00 |
| 702-450-1003 | 450 | 90 | 5 | 206 | € 6 442. 00 |
| 702-500-1003 | 500 | 95 | 4 | 260 | € 5 832.00 |
| 702-600-1003 | 600 | 105 | 4 | 340 | € 10 002.00 |
| Артикул | Ду | Размер | PN | Вес, кг | Цена, € |
| 702-050-2013 | 50 | 43 | 10 | 6 | € 564.00 |
| 702-065-2013 | 65 | 46 | 10 | 7 | € 567.00 |
| 702-080-2013 | 80 | 46 | 10 | 11 | € 696.00 |
| 702-100-2013 | 100 | 52 | 10 | 15 | € 716.00 |
| 702-125-2013 | 125 | 56 | 10 | 19 | € 854.00 |
| 702-150-2013 | 150 | 56 | 10 | 56 | € 1 027. 00 |
| 702-200-2003 | 200 | 60 | 8 | 43 | € 1 285.00 |
| 702-250-2003 | 250 | 68 | 8 | 58 | € 2 393.00 |
| 702-300-2003 | 300 | 78 | 6 | 83 | € 3 010.00 |
| 702-350-2003 | 350 | 78 | 6 | 107 | € 4 422.00 |
| 702-400-2003 | 400 | 90 | 5 | 140 | € 5 014.00 |
| 702-450-2003 | 450 | 90 | 5 | 206 | € 6 135.00 |
| 702-500-2003 | 500 | 95 | 4 | 260 | € 5 555.00 |
| 702-600-2003 | 600 | 105 | 4 | 340 | € 9 526.00 |
Цены указаны с учетом НДС
Не является публичной офертой
Шиберная задвижка AVK
Продукция» Трубопроводная арматура» Шиберные задвижки
Все цены приведены с допустимой скидкой.
По поводу дополнительной скидок или информации о продукции, обращайтесь к нашим специалистам по телефонам:
+7 (495) 228-22-12 (Москва)
+7 (812) 495-95-11 (Санкт-Петербург)
| Наименование | Диаметр | Давление | Цена в Евро без НДС | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AVK Шиберная задвижки с невыдвижным шпинделем и маховиком 702/10 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические характеристики: |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AVK Шиберная задвижки с невыдвижным шпинделем и маховиком 702/20 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические характеристики: |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AVK Шиберная задвижки с электроприводом AUMA 702/70 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические характеристики: |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
+70°С
52
+70°С
52
+70°С
521 евро по курсу ЦБ на день оплаты.
Наши клиенты |
* – американский АВК
- Поиск продукта
Шток из нержавеющей стали, накидная гайка, EPDM, болты 316, эпоксидное покрытие, OL/OR
- Техническая спецификация
- Видео продукта
- Добавить в запрос
- Прайс-лист
- Сопутствующие товары
Задвижка с эластичным седлом для воды и нейтральных жидкостей.
Макс. 160°F
Задвижка серии 65 — это полностью изготовленная из ковкого чугуна задвижка, которая соответствует или превосходит все требования AWWA C515. Он доступен во всех конечных конфигурациях.
| Вариант 65/57-001 | |
|---|---|
| Соединение: | Фланцевый |
| Материал: | Ковкий чугун |
| Ду (дюймы): | 2½” – 12″ |
| Артикул: | 250 фунтов на кв. дюйм |
| Направление закрытия: | Открытый левый |
Особенности
- VeloCorr™ — Сертифицированное внутреннее покрытие Holiday-Free — стандарт
- Каждый клапан серии 65 тестируется на наличие внутреннего покрытия «Holiday-Free»
- Компания AVK тестирует внутреннее покрытие на каждом изготавливаемом нами клапане Серии 65, чтобы обеспечить сертификацию «Holiday-Free».
- Внутреннее и внешнее покрытия соответствуют требованиям AWWA C550 .
- Все задвижки AVK серии 65 соответствуют или превосходят требования C515
- Соответствует требованиям NSF 61 (приложение G) к низкому содержанию свинца
- Соответствует требованиям Закона о безопасной питьевой воде 9 по низкому содержанию свинца.0004
- Без свинца
- Нити, прокатанные в отдельном процессе холодного прессования для повышения прочности
- Накатанная резьба обеспечивает гладкие кромки резьбы и низкий рабочий крутящий момент
- Удвоенный предел текучести, требуемый AWWA, устраняет погнутые и сломанные штоки
- Доступны бронзовые стержни
- Болты сальника и болты крышки изготовлены из нержавеющей стали для защиты от коррозии
- Болты крышки утоплены и покрыты термоклеем, чтобы полностью изолировать болты от агрессивных сред
- Уплотнительное кольцо крышки охватывает каждый болт для предотвращения коррозии
- Срывы крышки из-за коррозии болтов устранены
- Клин из ковкого чугуна, полностью герметизированный резиной EPDM, со встроенной бронзовой гайкой штока для оптимальной защиты от коррозии и точного отслеживания клина
- EPDM устойчив к воздействию хлораминов
- Серийный номер — каждый клапан имеет уникальную идентификацию для контроля качества и отслеживаемости на протяжении всего производственного процесса
- Сальниковый фланец из ковкого чугуна для защиты в случае перегрузки клапана в направлении закрытия – не сломается и не треснет
- Фланец сальника с литыми подъемными проушинами для удобства обращения
- Грязесъемное кольцо – для предотвращения попадания загрязнений на шток и для защиты уплотнительных колец
- Два кольцевых уплотнения штока для уменьшения трения и предотвращения износа, заменяемые при полном давлении
- Третье уплотнительное кольцо штока защищает верхний шток от загрязнений, попадающих из водного пути
- 100% тестирование — все клапаны испытаны на давление 250 фунтов на квадратный дюйм / 500 фунтов на квадратный дюйм в соответствии с требованиями AWWA .
Скачиваний
Прайс-лист
Техническое описание
Установка, эксплуатация и обслуживание
Детали
Брошюра о продукции
| GateValveOverview_video_US.mp4 |
| АВК исх. нет. | Американский AVK № арт. | Ду дюйм | Эксплуатация Направление | Вес нетто фунтов |
|---|---|---|---|---|
| 65-065-57-02614034 | 65-065-ФФН-ВД | 2½ | ОЛ | 33 |
| 65-080-57-02614034 | 65-080-ФФН-ВД | 3 | ОЛ | 42 |
| 65-100-57-02614034 | 65-100-ФФН-ВД | 4 | ОЛ | 53 |
| 65-150-57-02614034 | 65-150-ФФН-ВД | 6 | ОЛ | 93 |
| 65-200-57-02614034 | 65-200-ФФН-ВД | 8 | ОЛ | 130 |
| 65-250-57-02614034 | 65-250-ФФН-ВД | 10 | ОЛ | 192 |
| 65-300-57-02614034 | 65-300-ФФН-ВД | 12 | ОЛ | 280 |
Испытания/разрешения
- Тестирование воздействия на здоровье в соответствии с NSF 61
- Одобрено в соответствии со стандартом ANSI/NSF 61
- Одобрено в соответствии со стандартом ANSI/NSF 372
Стандарты
- Разработан в соответствии с AWWA C515
- Сверление фланцев по классу 125/150
* – американский АВК
- Поиск продукта
Шток из нержавеющей стали, накидная гайка, EPDM, болты 316, эпоксидное покрытие, OL/OR
- Техническая спецификация
- Видео продукта
- Добавить в запрос
- Прайс-лист
- Сопутствующие товары
Задвижка с эластичным седлом для воды и нейтральных жидкостей.
Макс. 160°F
Задвижка серии 65 — это полностью изготовленная из ковкого чугуна задвижка, которая соответствует или превосходит все требования AWWA C515. Он доступен во всех конечных конфигурациях.
| Вариант 65/07-001 | |
|---|---|
| Соединение: | Механические соединения |
| Материал: | Ковкий чугун |
| Ду (дюймы): | 3–12 дюймов |
| №: | 250 фунтов на кв. дюйм |
| Направление закрытия: | Открытый левый |
Особенности
- VeloCorr™ — Сертифицированное внутреннее покрытие Holiday-Free — стандартное
- Каждый клапан серии 65 тестируется на наличие внутреннего покрытия «Holiday-Free»
- Компания AVK тестирует внутреннее покрытие на каждом изготавливаемом нами клапане Серии 65, чтобы обеспечить сертификацию «Holiday-Free».
- Внутреннее и внешнее покрытия соответствуют требованиям AWWA C550 .
- Все задвижки AVK серии 65 соответствуют или превосходят требования C515
- Соответствует требованиям NSF 61 (приложение G) к низкому содержанию свинца
- Соответствует требованиям Закона о безопасной питьевой воде по низкому содержанию свинца.
- Без свинца
- Нити, прокатанные в отдельном процессе холодного прессования для повышения прочности
- Накатанная резьба обеспечивает гладкие кромки резьбы и низкий рабочий крутящий момент
- Удвоенный предел текучести, требуемый AWWA, устраняет погнутые и сломанные штоки
- Доступны бронзовые стержни
- Болты сальника и болты крышки изготовлены из нержавеющей стали для защиты от коррозии
- Болты крышки утоплены и покрыты термоклеем, чтобы полностью изолировать болты от агрессивных сред
- Уплотнительное кольцо крышки охватывает каждый болт для предотвращения коррозии
- Срывы крышки из-за коррозии болтов устранены
- Клин из ковкого чугуна, полностью герметизированный резиной EPDM, со встроенной бронзовой гайкой штока для оптимальной защиты от коррозии и точного отслеживания клина
- EPDM устойчив к воздействию хлораминов
- Серийный номер — каждый клапан имеет уникальную идентификацию для контроля качества и отслеживаемости на протяжении всего производственного процесса
- Сальниковый фланец из ковкого чугуна для защиты в случае перегрузки клапана в закрытом направлении – не сломается и не треснет
- Фланец сальника с литыми подъемными проушинами для удобства обращения
- Грязесъемное кольцо — для предотвращения попадания загрязнений на шток и для защиты уплотнительных колец
- Два кольцевых уплотнения штока для уменьшения трения и предотвращения износа, заменяемые при полном давлении
- Третье уплотнительное кольцо штока защищает верхний шток от загрязнений, попадающих из водного пути
- 100% тестирование — все клапаны испытаны на давление 250 фунтов на квадратный дюйм / 500 фунтов на квадратный дюйм в соответствии с требованиями AWWA .
