Шкаф управления насосами с частотным преобразователем 2х11кВт

РАЗРАБОТКА, СБОРКА И ПРОГРАММИРОВАНИЕ

ДЛЯ ПОДДЕРЖАНИЯ ЗАДАННОГО ДАВЛЕНИЯ В НАПОРНОМ КОЛЛЕКТОРЕ

• Екатеринбург, 2018

ЗАДАЧА/ПРОБЛЕМА

Техническое задание заказчика

• Два дренажных насоса по 11 кВт
• Работа по аналоговым датчикам давления в напорном трубопроводе, поддержание заданного напора
• Реализовать защиту от неправильного чередования фаз, короткого замыкания и перегрева, защиту по сухому ходу
• Предусмотреть ручное и автоматическое управления
• Расположить органы управления и сигнализации на дверце шкафа

РЕАЛИЗАЦИЯ

Примененные решения

• Программируемое логическое реле Siemens LOGO! 24RCE
• Модуль расширения дискретных сигналов Siemens LOGO! DM16 24R
• Модуль расширения аналоговых сигналов Siemens LOGO! AM2
• Источник питания MeanWell HDR-60-24
• Измеритель сигнала токовой петли ОВЕН ИТП-11. КР
• Преобразователь частоты ATV212 11 кВт 480В IP21 ATV212HD11N4
• Устройство плавного пуска ATS01 22A, 7,5/11кВт ATS01N222QN
• Реле напряжения и перекоса фаз РНПП 311.1
• Автоматические выключатели, контакторы, автоматы защиты моторов, промежуточные реле, элементы управления и сигнализации Schneider Electric
• Вентилятор и вентрешетка Cosmotec
• Корпус ПРОВЕНТО IP66

РЕАЛИЗАЦИЯ

Описание готового шкафа управления

Шкаф управления с частотным преобразователем предназначен для управления двигателями  погружных насосов для поддержания заданного давления в трубопроводе, а также служит для обеспечения необходимых технологических защит (тепловая защита, перегрузка, аварии сетевого напряжения, сухой ход насоса и др).

Шкаф выполнен в виде металлического корпуса с дверью. На двери шкафа установлены сигнализирующие лампы, кнопки и переключатели. На задней монтажной панели установлены приборы и оборудование.

Подключение производится через сальниковые вводы в нижней стороне корпуса. Дверь поворачивается на шарнирах. Шкаф снабжен вентилятором и вентиляционной решеткой с фильтром для отвода тепла, образующегося при работе оборудования.

Логика работы ШУН обеспечивается при помощи программируемого логического реле Siemens LOGO! со встроенным дисплеем.

Шкаф обеспечивает управление двумя насосами марки Wilo Rexa PRO V05DA-326/EAD0X2-T0105-540-O.

Для регулирования оборотов двигателя насосов в шкафу установлен частотный преобразователь ATV212 380В 11кВт.

Для плавного разгона и торможения двигателя насоса предусмотрен устройство плавного пуска ATS01 11кВт.

На двери шкафа управления также установлены цифровые индикаторы, которые показывают текущий уровень жидкости в резервуаре и давление в трубопроводе на подаче насосов.

Еще проекты

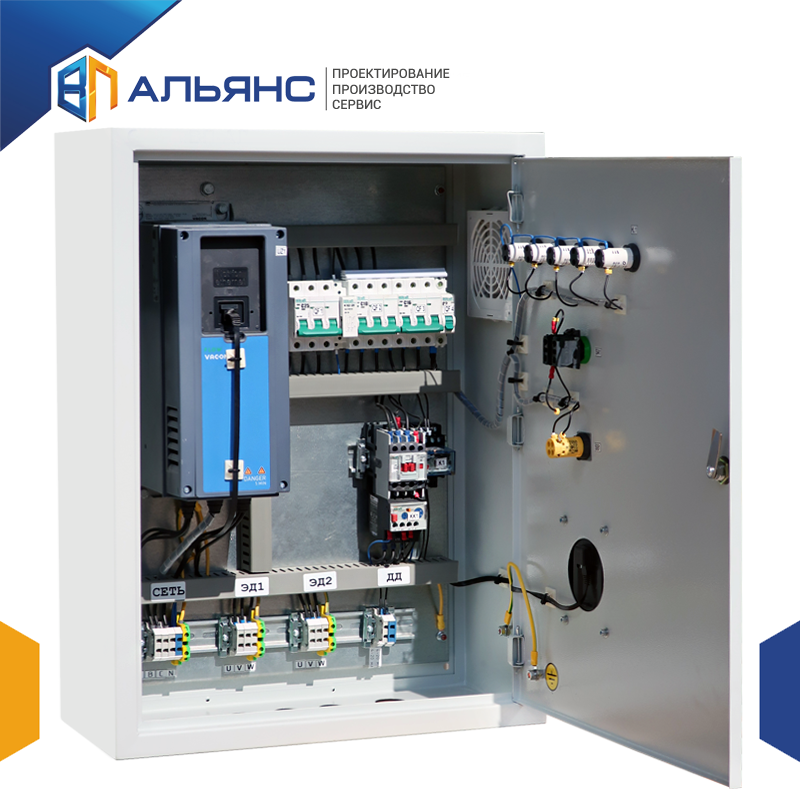

Шкаф управления насосом с частотным преобразователем цена в Санкт-Петербурге

Шкаф управления насосом 3.

0 кВт

Стоимость: 53 000 ₽

Подробнее

Шкаф управления насосом 2.2 кВт

Стоимость: 59 000 ₽

Подробнее

Шкаф управления насосом 1.5 кВт

Стоимость: 82 000 ₽

Подробнее

Шкаф управления насосом 7.5 кВт

Стоимость: 82 000 ₽

Подробнее

Шкаф управления насосом 11.0 кВт

Стоимость: 83 000 ₽

Подробнее

Шкаф управления насосом 4.0 кВт

Стоимость: 90 000 ₽

Подробнее

Компания BVL. center также производит шкафы управления насосами с преобразователем частоты (ШУН). Их основное назначение – управлять работой асинхронных электродвигателей, входящих в состав насосных агрегатов.

Применение и принцип работы оборудования

Использование частотного преобразования питающего напряжения позволяет оптимизировать работу насоса для любого применения:

• глубинные;
• скважинные;
• дренажные;
• циркуляционные;
• канализационные;
• насосы тепловых пунктов и котельных;
• насосыводоснабжения.

ШУН управляет скоростью вращения вала электродвигателя, за счет изменения частоты питающего напряжения. Это в свою очередь вызывает пропорциональное изменение производительности насосного устройства.

Клиентоориентированность

Быстро отвечаем на запрос и сопровождаем клиента от первого звонка. Осуществляем поддержку после завершения проекта. Наша задача – реализовать проект, и при этом сэкономить ваше время и средства. Для нас каждый клиент является VIP-клиентом.

Оптимальные цены

Благодаря системному подходу мы выполняем только необходимые этапы разработки и производства. А хорошие взаимоотношения с поставщиками обеспечивают низкие закупочные цены. В сумме это дает лучшее ценовое предложение для Вас.

Поэтапная оплата

Организуем поэтапную оплату, чтобы вы платили только за выполненную часть работ.

Работают профессионалы

Наши специалисты имеют профильное образование и большой практический опыт разработки и внедрения автоматизированных систем в разных отраслях промышленности. Регулярно проходят повышение квалификации и обучение, как в нашем учебном центре, так и в центрах производителей оборудования.

Используем надежную технику

В наших проектах мы используем только качественные комплектующие мировых и российских производителей.

Полный комплект документов

Вы получаете вместе с оборудованием полный пакет документов: паспорт, электрические и монтажные схемы, инструкции по эксплуатации. Все элементы, провода и кабели имеют маркировку.

Реальный алгоритм управления относительно прост, и выглядит следующим образом: увеличение потребления воды в системе вызывает падение давления в магистрали. Шкаф управления насосом с частотным преобразователем контролирует изменение давления при помощи параметрического датчика, установленного в трубопровод, и повышает производительность насосного агрегата, возвращая величину давления в установленную норму.

Бесступенчатое изменение производительности позволяет добиться эффективного и надежного функционирования насосной станции, которое характеризуется следующим достоинствами:

• плавное регулирование выходной мощности;
• увеличение времени безотказной работы оборудования;
• отсутствие гидроударов;
• энергоэффективныйрежим работы насосной станции.

Основу конструкции составляет металлический шкаф типового исполнения, внутри которого расположены все электронные блоки устройства, включая внутренний источник питания. На передней панели расположены переключатели режимов: ручной/автоматический, рукоятки ручной регулировки оборотов двигателя, а также световые индикаторы, отображающее состояние насосной станции.

Возможные режимы работы

• Автоматический: регулировка производительности осуществляется по изменению давления, данные о котором снимаются с параметрического датчика.
• Ручной: обороты электродвигателя насосного агрегата управляются вращением поворотного регулятора/ кнопками «больше/меньше».
• Диспетчерский: щит управления насосом с частотным преобразователем регулирует обороты по командам, поступающим с пульта диспетчеризации.
• Прямой пуск/останов: двигатели включаются и работают без частотного регулирования, режим используется при возникновении нештатных ситуаций.

Стоимость и условия заказа

Цена шкафа управления насосом с частотным преобразователем формируется после получения от Заказчика данных:

• количество рабочих и резервных насосных агрегатов;
• номинальные токи насосных агрегатов;
• наличие и требуемое количество частотных преобразователей.

Если Вам необходимо купить шкаф управления, специалисты нашей компании помогут подобрать типовой вариант. При желании Заказчика реализовать в щите расширенные функции, мы в кратчайшие сроки изготовим изделие по индивидуальному заказу.
