Шланг газовый максимальная длина – Максимальная длина шланга для газовой плиты – Все о газоснабжении

Содержание

Гибкие шланги для газовых приборов и горячей воды: допустимая длина шланга.

Как выбрать гибкий газовый шланг?

В современном мире для подключения газа используется сугубо гибкая проводка и газовые шланги, длина которых в установке требует своего подхода. Только для ее правильной установки определены некоторые нормы. Важную роль в этом процессе еще играет максимальная длина этой проводки, газового шланга.

Специалисты в сфере газообслуживания определяют принцип работы с гибким проводником для газа:

    1. Выбирайте специальный резинотканный газовый шланг, который продается в магазине газовых принадлежностей. Почему резиновый? Чтоб придержаться правилам пожарной безопасности и жизнедеятельности. Резина не пропускает электроэнергию, не накапливает ее, а значит идеально подходит для газового оборудования. Газовые шланги делятся на два вида: для воды и для газа.
    2. Выберите длину. Гибкие шланги, длина которых 4,5 метра(допустимая длина), после полной установки газовых приборов должны немного провисать. Нельзя допускать проводимости какого-либо напряжения на шланг, он может порваться, потому это может спровоцировать угрозу для жизни живущих людей во всем доме. Знайте, что максимальная длина не позволит много двигать плитку во время уборки или ремонтных работ.
    3. Определите вид. Рынок газового оборудования на чудо славится разнообразием, потому в специализированных магазинах вы подберете и мягкие и гибки модели и резиновые с оплеткой и резиновые с металлической плетке. Выбор большой, в наличие дорогостоящие и более доступные модели, в основном зависит от возможностей покупателя магазина и требований надежности.
    4. Следите за тем, что покупаете. Почему? Достаточно часто бывали случаи, когда при покупке шланга на рынке вне магазина покупателю по неосторожности или незнанию могли продать шланг для воды. Неприятные инциденты повторялись неодноразово, и чтоб это не произошло с вами, запомните, как выглядит газовый шланг, а зачастую он имеет желтую пометку, в то время как водопроводным м рисуют красные пометки.

  1. Пользуйтесь услугами продавца-консультанта. Специалист естественно хорошо ориентируется в ассортименте, используйте его знания, и оптимальный вариант покупки гарантирован. Не стоит свой выбор останавливать на китайской продукции, так как, погнавшись за дешевизной, вы значительно потеряете в качестве и уже через пару месяцев придете за сменным шлангом. Китайская продукция изготовлялась с экономией резины, потому при каждом давлении или напряжении это шланг может крайне скоро прийти в рабочее состояние. Редким явлением бывает то, что китайская продукция доживает конца своего гарантийного строка.
  2. Останавливайте свой выбор на шланге с диаметром 10 мм и больше, потому как только этот объем необходим для работы с газом, и чем не могут похвалиться китайские трубы. А резина должна быть такой, чтоб горелка и духовка работали беспрецедентно качественно и эффективно.

Как присоединяют газовые шланги, длина 4, 5 метра?

Приведение его в эксплуатацию происходит при помощи руководство по газовым приборам. Одним из таких является с ДБН В.2.5-20-2001 Газоснабжение, которое определяет обязательные размеры шланги для газовых приборов. Ваш проект газового обслуживания согласно руководству должен учитывать место и принцип подключения газовых приборов к газопроводу, а гибкий газовый шланг станет ключевой ячейкой в этом процессе, отсутствие которой приведет к нарушению всего порядка установки.

Вывод

При учете все вышеупомянутых советов, ваша покупка будет идеальной. Главное запомните главные параметры: максимальная длина, производитель, диаметр, состав. А соблюдение норм приведет к выбору как можно лучшей и долговечной эксплуатации резинового шланга.

Следует отметить, что подключение газа – это наиболее опасная из коммуникаций, применяемых в быту. Отключить для ремонта или замены, переподключить газовые приборы самостоятельно нельзя ни по закону, ни по элементарным техническим нормам безопасности. Именно поэтому гибкий шланг – наиболее удобный и практичный способ подключения приборов, позволяющих комфортно и безопасно вести быт.

ogodom.ru

размеры и виды, срок службы и максимальная длина. Выбираем газовый шланг для подключения газовой плиты или котла Материал для нержавеющих газовых шлангов

Газовое оборудование в доме, куда входят плиты и газовые обогревательные котлы, оснащаются шлангами для подачи топлива. Наиболее часто они окрашиваются в ярко-желтый цвет. Работать с ними самостоятельно запрещено, подобные мероприятия осуществляются специальными службами. А вот выбор и приобретение данного элемента часто лежат на плечах конечного потребителя, поэтому важно рассмотреть, что собой представляет гибкая подводка.

Разновидности газовых шлангов

Если рассматривать то следует разделить их на три разновидности, которые отличаются между собой по материалу изготовления. Таким образом, в продаже можно встретить сильфонные подводки; резиновые рукава, которые снабжаются металлической оплеткой; а также резинотканевые элементы. Гибкая подводка на основе резинотканевых рукавов является самой мягкой, это качество можно назвать отрицательным, так как механическая жесткость находится на минимальном уровне. В качестве преимущества выступает то, что резиновые изделия не способны проводить электрический ток. Более распространены сегодня среди потребителей шланги с металлической оплеткой. Причина такой популярности выражена в низкой стоимости. Подобный газовый рукав отличается от подводок, предназначенных для воды, тем, что на его поверхности можно найти желтую полосу. Гибкая подводка сильфонного типа отличается максимальной жесткостью и надежностью среди остальных разновидностей шлангов. За подобный товар придется заплатить наиболее высокую стоимость, нормативная документация рекомендует установку изделий именно такого типа. Обусловлено это тем, что подобный материал превосходно справляется с воздействием высокого давления, которое создается газовым потоком.

Что необходимо знать перед монтажом

Вами может быть подобрана гибкая подводка с определенными характеристиками, однако в любом случае диаметр должен оказаться больше 10 миллиметров. Это объясняется тем, что современное газовое оборудование имеет высокую мощность, поэтому предполагает большие затраты топлива для эффективной работы.

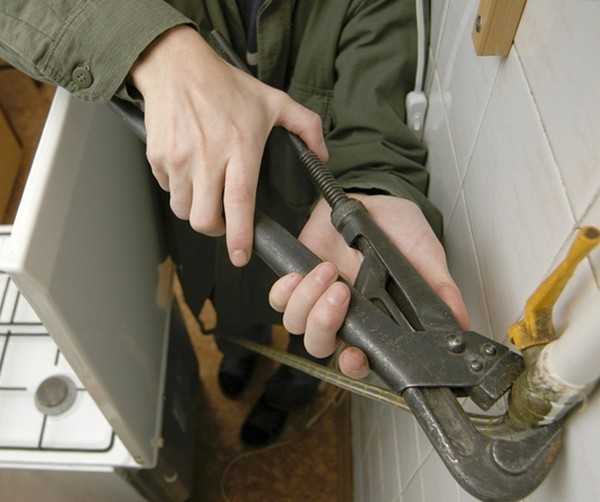

Правила монтажа

Перед тем как приступать к монтажу гибкой подводки для газа, необходимо перекрыть газопровод. Если речь идет об установке нового газового оборудования, то предварительно необходимо демонтировать старый прибор, если в этом есть необходимость. На следующем этапе устанавливается газовый шланг, мастер должен проверить герметичность имеющихся соединений, что поможет исключить возможность утечки газа. Новый прибор устанавливается на поверхности по уровню, а после осуществляется проверка работоспособности.

Когда монтируется гибкая подводка для газа, важно соблюсти некоторые правила, одно из них предусматривает установку оборудования на расстоянии в 4 метрах или меньше от жесткого газопровода. Между гибким шлангом и газовым краном должна находиться диэлектрическая вставка. Для гибкой подводки бытового газового оборудования могут использоваться все три разновидности шлангов, которые еще называются рукавами. Резинотканевые обеспечивают высшую степень безопасности газового оборудования. На трубу, по которой газ будет поступать к жилому дому, подается положительный электрический потенциал. Это необходимо для того, чтобы труба, которая находится в почве, не корродировала. На входе в жилое помещение труба обладает диэлектрической вставкой, а стояки не находятся под потенциалом.

Когда устанавливается гибкая подводка для газа, нельзя не учитывать вероятность того, что по сильфону или металлической оплетке, которая находится в основе резинового рукава, потечет ток. Это может быть опасно для рукава, который снабжен оплеткой. Сечение проволоки очень невелико, это указывает на то, что будет высокой. В данном случае нужно опасаться того, что оплетка шланга разогреется по типу спирали Когда устанавливается гибкая подводка для смесителя, рекомендуется применять настоящую диэлектрическую вставку. Наиболее часто она выполняется из пластмассы или обладает металлической резьбой на обоих концах. Специалисты советуют приобретать сильфонный металлорукав с желтой диэлектрической изоляцией, которая наносится поверх металла. Потребителю лучше всего отказаться от голого рукава. Производители наносят покрытие из эстетических соображений, чтобы поверхность шланга было легче мыть. Однако благодаря электрическим характеристикам данного покрытия, она препятствует возникновению тока в рукаве, если он коснется стояка.

Нюансы проведения монтажных работ

Стоит помнить о том, что гибкая газовая подводка обязательно должна быть установлена только лишь специалистами. Следует исключить перегиб шланга, если же такая необходимость возникнет, то необходимо следить за тем, чтобы радиус не достиг минимального уровня, установленного документацией. Перед тем как гайки будут подсоединены к потребителю, следует придать проводке требуемую конфигурацию. Проводка не должна изгибаться на участке, который располагается ближе, чем в 7 сантиметрах от накидной гайки. Это верно в том случае, если она присоединена к газовому прибору. Подводка гибкая армированная ни в коем случае не должна натягиваться, следует исключить перекручивание шланга. Если есть необходимость в применении то их стоит эксплуатировать исключительно с плоскими прокладками. Для того чтобы исключить возможность прорыва прокладок, не следует перетягивать гайки. Если было замечено повреждение, то следует осуществить замену целиком.

Что еще необходимо знать о сильфонной подводке

Гибкая сегодня вами может быть приобретена в магазине соответствующих товаров, это касается и сильфонной подводки, которая хоть и является дорогой, но нашла свое распространение среди потребителей. Это изделие представляет собой гофрированный шланг, выполненный из нержавеющей стали. На концах располагаются штуцеры, изготовленные из нержавейки. Подобная подводка должна фиксироваться к газовой входной трубе или оборудованию с помощью накидных гаек. Обязательно следует использовать прокладки из металла, которые должны быть мягким, сюда следует отнести алюминий или медь. В роли материала для прокладки может использоваться и специальный пластик.

Такая гибкая подводка из может обладать гофрой и штуцерами, выполненными из разного материала. Однако специалисты рекомендуют приобретать изделия, которые полностью выполнены из одной и той же основой. Подобное требование обусловлено тем, что сварка разных металлов может стать причиной возникновения электрохимической реакции, которая способствует разрушению сварного шва. Подобное соединение никак нельзя назвать прочным.

Заключение

Особенное внимание специалисты рекомендуют уделить тем трубам, в которых штуцеры впаяны серебром или оловом. Они не будут долговечными прочными, как и те, в которых штуцеры приклеены. Сильфонная подводка способна претерпевать давление до 6 атмосфер, а удлинение изделия может составить 100 %, это указывает на то, что сильфон можно спокойно растягивать при проведении монтажных работ до двукратного увеличения.

Ответственным моментом в эксплуатации газового оборудования является его подключение. Поэтому стоит серьезно подходить не только к самому процессу подключения, но и к выбору газовых шлангов, позволяющих осуществить это на практике. При этом надо иметь в виду, что в данном случае необходимо применять специальные подводки, известные как сильфонные шланги.

Что из себя представляет сам с

criptopia.ru

Из чего изготавливаются газовые шланги и какие имеют свойства

Содержание статьи

Все оборудование, которое работает на сжиженном газе, естественно, должно быть подключено к трубопроводу, то есть к системе подачи газа. Подключение, как правило, осуществляется через специальные гибкие подводки, которые сегодня выпускаются промышленностью в трех разных исполнениях.

Газовые шланги

Шланги газовые отличаются между собой не только материалом изготовления, но и характеристиками, а также стоимостью.

Вернуться к содержанию ↑

Разновидности и краткое описание

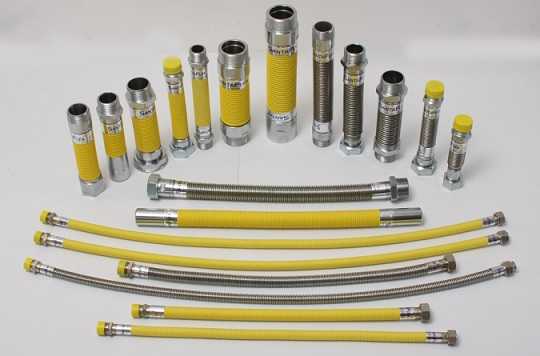

Как уже было сказано, сегодня можно видеть три вида подводок для газового оборудования. Классификация делается на основе материала, из которого изготовлены эти элементы:

  • Шланг резиновый, который сделан из прочной резины с армированием его нитками. Такое изделие часто называют резинотканевым. Обладает неплохими эксплуатационными характеристиками. Из всех трех видов этот самый мягкий, то есть имеет наименьшую жесткость, поэтому стоит меньше остальных;
  • Трубка из нержавеющей стали – армированный шланг. По внешнему виду напоминает водопроводные трубки. Изготавливается из проволоки, которая в свою очередь, сделана из нержавеющей стали. Сама оплетка имеет желтую полосу, что указывает на предназначение — подводка для газового оборудования;
  • Сильфонная подводка. Данный тип имеет самую высокую стоимость, так как изготовлен из металлической гофры, которая способна растягиваться и сжиматься. Имеет самый высокий запас прочности. Именно этот вид подводок рекомендован всеми нормативными документами.

Гибкая подводка газа

На сегодняшний день данные три вида остаются актуальными. Хотя про резиновые шланги уже можно забыть, так как используются они сегодня крайне редко. Связано это со многими техническими моментами, а также ограничениями по эксплуатации, о которых речь будет идти немного ниже.

Вернуться к содержанию ↑

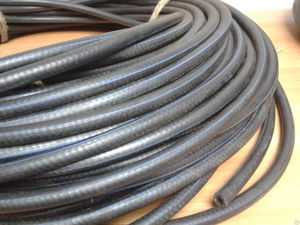

Резиновые трубки

Резиновый шланг очень прост в монтаже, но довольно требователен к условиям эксплуатации. Рабочим диапазоном температур считается промежуток от -10 до 50 градусов. В области этого диапазона резинотканевый элемент полностью сохраняет свои положительные свойства и не работает «на износ».

Резинотканевый элемент способен обеспечивать нормальную подачу газа и при очень низких температурах, вплоть до -70. Но при столь низких значениях, материал становится грубым и легко растрескивается, что в дальнейшем может привести к утечке топлива.

Большим преимуществом резиновых материалов является то, что они не проводят электрический ток, поэтому при монтаже газового оборудования в систему подачи топлива не нужно включать специальных изолирующих вставок, речь о которых пойдет немного ниже.

Одним из недостатков, кроме низких эксплуатационных характеристик, можно назвать способ монтажа данного вида подводок. Он не имеет каких-либо специальных крепежных приспособлений, поэтому просто надевается на выходной штуцер системы подачи с одной стороны, и на входной штуцер оборудования с другой стороны. При этом дополнительное крепление осуществляется по средствам обычных металлических хомутов.

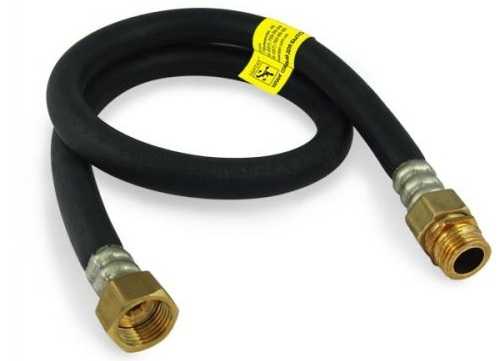

Резиновый шланг для газа

Все резиновые изделия имеют следующие ограничения по эксплуатации:

  • Подводка не должна быть расположена в горячем потоке воздуха, чтобы не нагреваться. Рекомендуется так же монтировать ее подальше от духовки. Кроме того, не допускается контакт, кроме места присоединения с самим оборудованием, особенно, если речь идет о газовых плитах, по тем же причинам;
  • Не должно быть резких изгибов и заломов, а также мест натяжения. Это требование связано с относительно низкой прочностью;
  • Если рукав все же имеет на своих концах специальные крепежные приспособления (надо сказать, что современные изделия все имеют таковые), то монтаж осуществляется с обязательным использованием паронитовых прокладок.

Из положительных сторон надо отметить высокий срок службы при нормальных условиях – от 7 до 10 лет, а также большое выдерживаемое давление вплоть до 10 атмосфер.

Выпускается такой шланг с разной длиной. Самыми ходовыми считаются от 1,2 до 2 метров. Но есть и по 30 см, а также по 4 метра.

Вернуться к содержанию ↑

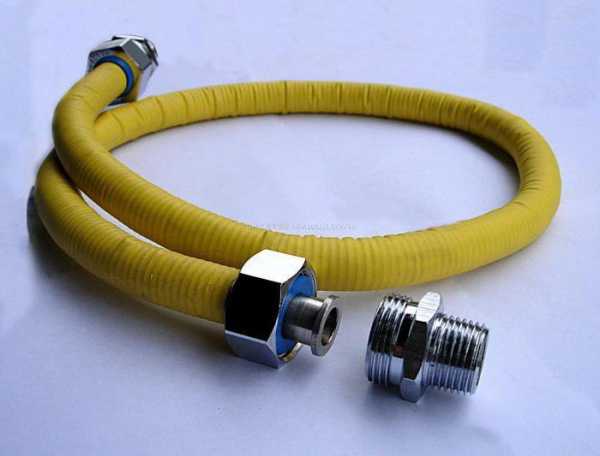

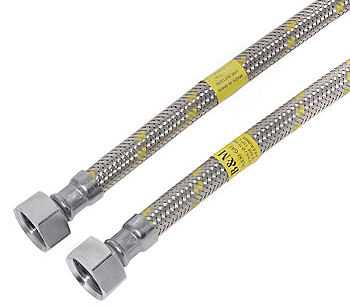

Армированные изделия

Гибкий армированный шланг, как уже было сказано, очень похож на водопроводные трубки. Они все имеют оплетку из тонкой проволоки, которая сделана из нержавеющей стали. В обязательном порядке такой элемент будет иметь два штуцера на концах и накидные гайки, по средствам которых осуществляется закрепление шланга с бытовым прибором и системой подачи топлива.

Совет! Сегодня промышленность выпускает шланги, которые имеют фитинги из углеродистой стали и латуни. Свой выбор лучше сделать в пользу именно этих двух материалов, а не самой нержавеющей стали, так как латунь гораздо прочнее.

Основными преимуществами такого типа являются безопасность и надежность. Однако поскольку сталь проводит электрический ток, то подключение должно выполняться с обязательным использованием диэлектрических вставок. Они вкручиваются между бытовым прибором и самой подводкой.

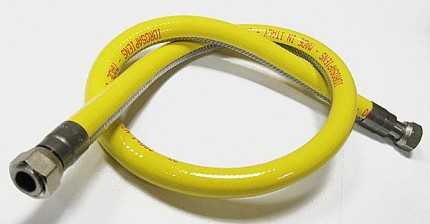

Армированная гибкая подводка для газа

Армированный трубопровод может выпускаться со следующими диаметрами: 12 мм, 15 мм, 16 мм, 20 мм, 25 мм. Для больших промышленных комплексов изготавливаются материалы с большими показателями.

Длина стандартная от 30 см до 200 см.

Совет! По возможности стремиться нужно к наименьшей длине этого элемента, поэтому лучше сделать перестановку, чем устанавливать более длинный шланг.

Монтируется армированный шланг с обязательным использованием прокладок из более мягких металлов, например, меди или алюминия.

Каких-либо особых ограничений по эксплуатации нет. Температурный диапазон очень широкий. При этом даже при -50 гибкий армированный шланг сохраняет все свои положительные свойства.

Вернуться к содержанию ↑

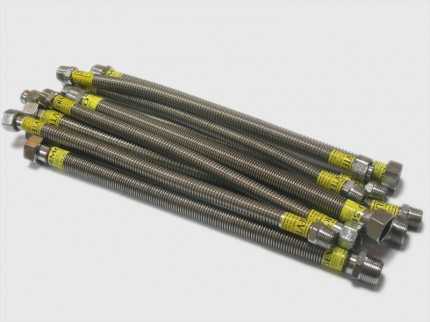

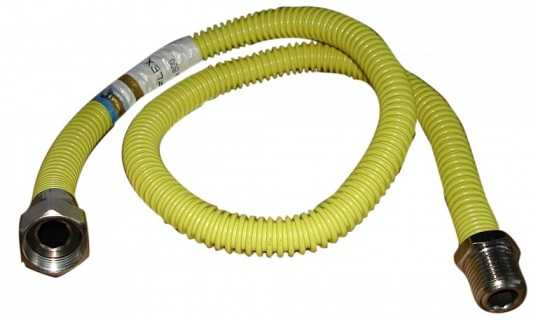

Сильфонная подводка из гофры

Третий тип подводки считается самым надежным и самым долговечным. Кроме того, его цена также значительно выше своих конкурентов.

Гибкость шланга осуществляется за счет гибкости гофры, которая может быть выполнена из той же нержавеющей стали. Поскольку армированный шланг выполнен все же из стали, то он имеет довольно большой запас жесткости.

Армированный элемент этого типа легко гнется, при этом его внутреннее сечение не изменяется. Легко удлиняется – вплоть до 4-х кратного увеличения. Однако такое удлинение существенно снижает и жесткость и прочность. Рекомендуется к использованию на открытых площадках, где гибкие трубки постоянно подвержены циклическим изменениям температур. При этом линейное расширение и линейное сжатие металла в процессе нагревания и остужения соответственно компенсируется самой конструкцией гофры.

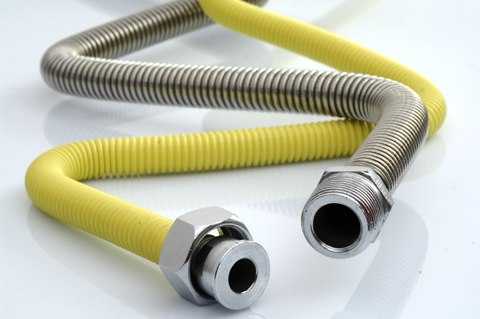

Сильфонная подводка из гофры

Армированный элемент этого типа защищен от блуждающих токов, а также от пробоя, так как конструкцией непосредственного контакта между самой трубой и фитингом не предусмотрено.

Если все же такой защиты изначально нет, то армированный элемент монтируется при помощи уже упомянутой диэлектрической вставки.

Технические характеристики следующие:

  • Выпускаемые диаметры от 12 до 25 мм. Под заказ выпускаются изделия с большими диаметрами;
  • Максимально выдерживаемое давление равно 6 атмосферам;
  • Длина от 30 см до 2 метров. Существуют изделия с длиной до 5 метров, что изготавливается тоже под заказ;
  • Удлинение до 4-кратного размера;
  • Рабочая область температур от -50 до +250 градусов, что позволяет устанавливать такой шланг в любом удобном месте;
  • Имеет ярко желтый окрас или характерный цвет нержавеющей стали с желтыми полосками.

И в конце следует отметить, что монтаж осуществляется с обязательным применением прокладок, которые, как и в прошлом случае, изготавливаются из таких мягких металлов, как медь или алюминий.

Вернуться к содержанию ↑

Вывод

Как видно, на сегодняшний день существует три основных вида гибких подводок для газового оборудования. На данный момент самыми распространенными являются обычные изделия с металлической оплеткой. Связано это с тем, что именно этот вид имеет оптимальное соотношение цена-качество.

Конечно, резиновые материалы более дешевые, но и менее долговечные. Что касается третьего вида, то их высокая цена обусловлена их высокими эксплуатационными показателями, а также тем, что большое количество продукции производится за рубежом.

Вернуться к содержанию ↑

Газовый шланг

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

vseotrubax.com

Сильфонный гибкий газовый шланг: выбор и монтаж

Ответственным моментом в эксплуатации газового оборудования является его подключение. Поэтому стоит серьезно подходить не только к самому процессу подключения, но и к выбору газовых шлангов, позволяющих осуществить это на практике. При этом надо иметь в виду, что в данном случае необходимо применять специальные подводки, известные как сильфонные шланги.

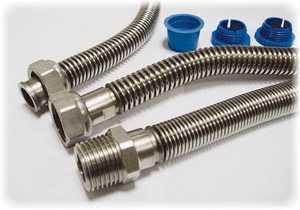

Что такое сильфонные шланги?

Что из себя представляет сам сильфон можно почитать подробно в Википедии. Для подключения газового оборудования используются гибкие рукава, которыми и являются сильфонные шланги, обеспечивающие герметичность соединения. С точки зрения конструкции этих подводок, можно охарактеризовать шланги сильфонного типа следующим образом:

  1. Простой – шланг в виде гофрированного рукава.
  2. Продвинутый – шланг, дополненный металлической защитой на основе из нержавеющей стали.
  3. Полимерный – шланг с покрытием из полимеров.
  4. Сверхнадежный – шланг, имеющий в своем составе термозащитные клапаны, суть работы которых сводится к обеспечению безопасности при достижении критических температур, что обусловливается перекрытием газа.

Что касается конкретного использования сильфонных газовых шлангов, то они находят свое применение при подключении практически любого вида газового оборудования: мобильного и установленного стационарно.

Как выбрать «правильные» сильфонные шланги?

Сильфонные шланги являются качественными изделиями, если вы, конечно, не приобретаете дешевую продукцию этого типа из Китая. В то же время их покупка сопряжена с некоторой проблематичностью выбора, что связано с наличием на рынке газовых подводок различных типов. Велика разновидность таких элементов, поэтому необходимо учитывать некоторые важные моменты при выборе сильфонных шлангов:

  1. Материал. Желательно приобретать газовые подводки, сделанные из одного материала со штуцерами, что обеспечивает более продолжительный срок службы изделия в плане сохранения его прочности.
  2. Соединение. В зависимости от типа соединения снижается или увеличивается срок эксплуатации гибкого шланга для газа. Если соединение штуцера с гофром произведено с помощью клея, то это не может способствовать его долговечности. Поэтому стоит обращать внимание на те газовые шланги, в которых такие соединения являются цельными или сварными.
  3. Температура. Благоприятный диапазон температур для использования сильфонной подводки составляет от -55 °C до +255 °C.
  4. Давление. Сильфонный шланг для газовой плиты изготовлен из материала, обеспечивающего сохранение рабочих характеристик данной подводки при давлении до 6 атмосфер. При этом существующие нормы СНИП определяют, что максимальный уровень давления в системах газоснабжения не должен превышать показателя 0,03 атмосферы. Это позволяет говорить о том, что рассматриваемые нами тип газовой подводки имеет существенный запас прочности.
  5. Растяжение. Допускается растяжение сильфонного рукава в 2 раза против изначальной длины изделия, но это теория, а в реальности все выглядит несколько иначе. Газовый шланг нельзя растягивать больше половины его длины, так как это может негативно сказаться на его жесткости.
  6. Сертификация. Ориентированные на работу со взрывоопасными веществами устройства должны в обязательном порядке проходить испытания на соответствие требованиям безопасности, что предполагает получение сертификатов качества. Газовая подводка любого вида попадает в разряд таких устройств, поэтому она также подлежит обязательной сертификации.

Производители

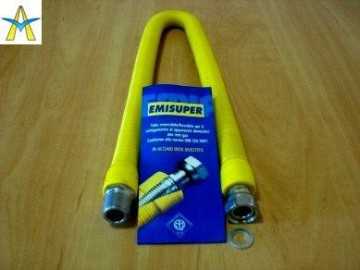

EMIFLEX S.p.a. – компания из Италии, занимающая лидирующие позиции в Европе по производству газовой подводки. Сильфонные шланги этого производителя сертифицированы в России такой организацией, как Ростест. Также имеется соответствующее разрешение на данную продукцию со стороны Госгортехнадзора РФ. Технические характеристики сильфонной подводки под брендом EMIFLEX следующие:

  • в качестве рабочей среды допускается использование природного и сжиженного газа;
  • в соответствии с документацией производителя максимальный уровень рабочего давления может составлять 7 атмосфер;
  • рабочая температура использования подводки от -20 °C до +100 °C;
  • металлический рукав имеет толщину 0,21 мм;
  • характеристики исходного состояния шланга и при его растяжении определяются таким соотношениями, как 0,5–1,0 м, 0,75–1,5 м, 1,0–2,0 м;
  • размеры в месте соединения – 1/2″, 3/4″, 1″.

Существующие в Европе нормы ограничивают длину газовой подводки двумя метрами, а для производства металлического рукава предусмотрено использование лишь нержавейки марки AISI 316 L.

Еще одним популярным производителем из Италии является компания IDROSAPIENS S.r.I. Ее продукция сертифицирована в РФ, и она полностью отвечает нормам EN 14800 (Европа), устанавливаемым в отношении газовых сильфонов. Газовая подводка IDROSAPIENS рассчитана на срок службы до 15 лет, который не является окончательным, так как дальнейшая эксплуатация сильфона вполне возможна, что связано с техническим состоянием изделия на момент окончания его эксплуатационного периода по гарантии.

Если вас интересуют бюджетные модели сильфонных шлангов, то стоит обратиться к продукции из Беларуси, сертифицированной в РФ, которая выпускается компанией ZURFLEX. Качество изделий этого бренда вполне соотносится с итальянской продукцией подобного типа, но их можно купить гораздо дешевле.

Контрафакт

Если изделие популярно, то оно обычно подделывается, а местом производства контрафакта преимущественно выступает Китай. Сильфонные шланги в данном случае не являются исключением.

При этом стоит разделить китайские шланги для газового оборудования на две категории. В первую попадает та продукция, которая официально производится в Китае по заказу компаний из Европы, заинтересованных в снижение себестоимости своего товара. Здесь с качеством все нормально.

В то же время существует вторая категория газовой подводки, выпускаемой пиратским способом, что катастрофически сказывается на ее качестве. Контрафакт низкого качества снижает уровень безопасности, так как его использование может привести к утечке газа. Также не исключена возможность наличия в этой продукции вредных химических или радиоактивных веществ.

Если раньше мерилом качества выступала цена, то сейчас все изменилось. Оригинал и фальсификат вполне могут стоить одинаково, поэтому надо проявлять особую внимательность при покупке газовой подводки. Проводите визуальный осмотр изделия и требуйте сертификаты хотя бы в виде их ксерокопий. Если будет отказано в предоставлении этих документов, то не рискуйте покупать сильфонные шланги у этого продавца.

Правила монтажа

  1. Нельзя устанавливать газовую подводку так, чтобы она находилась в излишнем натяжении и (или) была перекручена.
  2. Избегайте расположения шлангов в тех местах, где образуется много конденсата.
  3. Закручивайте накидную гайку исключительно с использованием рожкового или накидного ключа.
  4. Приобретайте и устанавливайте подводку, соединительная арматура которой произведена из одного материала.

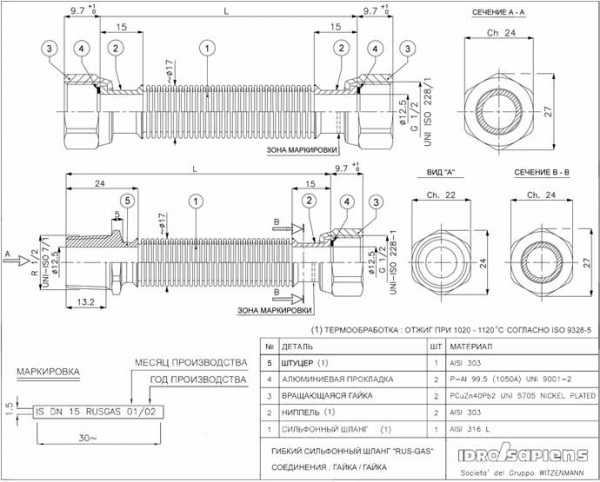

Чертеж шланга

Похожие статьи:

vseprotruby.ru

Какой шланг нужен для подключения газового котла. Гибкие газовые подводки и шланги

Газ / Газификация и газоснабжение

Публикуем разъяснения МОСГАЗа на запрос о требованиях к газовой разводке на кухне. Можно ли применять газовый шланг? Какой он может быть максимальной длины?

Газовая подводка на кухне. Каковы требования к использованию гибкого шланга?

Вопрос: Какой длины может быть гибкая подводка? В продаже есть сертифицированные шланги, длиной 5 метров. Можно ли использовать такие шланги на кухне? Спасибо.

Ответ: Уважаемый Александр Павлович! На Ваше обращение от 02.11.2015. ОАО «МОСГАЗ » сообщает следующее.

В соответствии с пп. 3.19, 3,21 норматива Москвы по эксплуатации жилищного фонда ЖНМ-2004/03 «Газопроводы и газовое оборудование жилых зданий», утвержденного и введённого в действие постановлением Правительства Москвы от 02.11.2004 № 758-1111 при обустройстве внутридомового газопровода используются трубы, специально предназначенные для прокладки газопровода, имеющие металлическое исполнение и сертификат соответствия.

Соединение труб следует предусматривать на сварке. Резьбовые соединения допускаются только в местах установки запорной арматуры, газовых приборов. Газопровод к плите допускается прокладывать на уровне присоединительного штуцера (75 — 80 см от уровня пола). При этом отключающий кран устанавливается на горизонтальном участке газопровода, на расстоянии не менее 20 см сбоку от плиты. При верхней разводке отключающий кран должен быть установлен на опуске к плите на высоте 1,5 — 1,6 м от пола.

Применение гибкой подводки допускается, только для подключения газовых приборов после крана на опуске. Гибкая подводка, не имеющая стыковых соединений и обладающая термостойкостью не ниже 120 градусов, должна иметь сертификат соответствия и документ, указывающий дату изготовления, срок службы и замены.

Для подключения газовых приборов достаточно гибкой подводки длиной L-1.0 -2.0m.

Перенести газовую плиту возможно с переделкой внутриквартирной газовой разводки. Для этого Вы можете обратиться в территориальное управление по эксплуатации и ремонту газового хозяйства, адрес которого можно узнать на официальном сайте ОАО «МОСГАЗ » (www .mos-gaz.ru). Сотрудники данного управления с выездом на место составят эскиз на переделку газопровода, выпишут счет и заключат договор на производство работ. После оплаты счета работы будут выполнены.

Расчет стоимости переделки внутриквартирной газовой разводки осуществляется на основании Территориальных сметных нормативов для Москвы (ТСН -2001), введенных в действие постановлением Правительства Москвы от 14.11.2006 № 900-ПП. Льготы не предусмотрены.

В дополнение сообщаем: ответственность за безопасное пользование бытовыми газовыми приборами, за их содержание в надлежащем состоянии возлагается на собственников и нанимателей жилых помещений (ст . 210 Гражданского кодекса РФ, ст. 30,67 Жилищного кодекса РФ).

При монтаже котельного оборудования, работающего на природном газе, используется шланг высокого давления или гибкая подводка для газа. Они могут применяться и для подключения плит к газопроводу, водонагревателей, тепловых пушек, завес и т.д.

Для соединения газового оборудования с трубопроводом используются шланги и гибкие подводки . Первый вариант доступен по стоимости, так как изделия выполняются из ПВХ и продаются, как правило, без соединительных элементов. Второй вариант является более простым в установке, ведь на концах уже имеются гайки и штуцеры. Гибкая подводка представляет собой резиновую трубку, сверху закрытую металлической оплеткой (обычная подводка) или гофрированным рукавом (сильфонная подводка).

Стоимость гибкой подводки выше, чем у шлангов. Но такие изделия более надежны, так как способны выдерживать температуру до 200 °С, устойчивы к деформации и изломам. Также подводки сильфонного типа выдерживают и до 400 °С. Значит, и служат гораздо дольше. В то время как резиновый шланг в стальной оплётке выдерживает порядка 50 °С.

Важные параметры выбора

  • Длина - газовая подводка может иметь длину от 600 до 5000 мм. Выбор следует делать исходя из расстояния между точкой подключения к трубопроводу и местом установки газового оборудования.
  • Присоединительный диаметр - данный параметр должен соответствовать диаметру трубы, к которой подсоединяется подводка, и диаметру входного отверстия оборудования. У большинства изделий он равен 1/2 дюйма.
  • Допустимое давление - у шлангов ПВХ данное значение составляет, как правило, не более 10 бар, сильфонная подводка в этом плане более надежна и может выдерживать давление газа до 20 - 30 бар.

В нашем интернет-магазине представлена гибкая подводка для газа различных типов и размеров. Вы легко подберете то, что нужно для подключения газового оборудования. В карточках товаров есть подробная информация, которая поможет вам определиться с выбором изделия. Оформить заказ

shallot.ru

виды, преимущества и недостатки, монтаж и правила эксплуатации

Ещё совсем недавно вопрос, чем подсоединить газовую плиту, не поднимался. Бытовой прибор присоединялся мёртвой сцепкой слесарем, с использованием обыкновенной стальной трубы. Сейчас же в торговых сетях представлен широкий ассортимент гибких газовых соединений от разных производителей. Вдобавок они отличаются по видам. Какой же из них выбрать?

Конечно, стальная труба тоже имеет свои плюсы. Она прочна, надёжна, безопасна в эксплуатации. Но всё это перекрывается значительным недостатком — отсутствием мобильности. Спланировать качественный кухонный интерьер с закреплённой газовой плитой довольно проблематично. Добавим сюда сложности с банальной уборкой — и этот вариант уже не кажется таким заманчивым.

Покупайте только специальный газовый шланг — водопроводный категорически не подходит, ведь игры с газом всегда заканчиваются плохо. Провести подключение теоретически можно самому, конструкция шланга это позволяет. Но всё-таки лучшим вариантом будет вызов мастера — он выполнит профессиональный монтаж и гарантирует безопасное соединение с газовой сетью.

В продаже есть три разновидности газовых шлангов:

  • резинотканевый;
  • резиновый армированный;
  • сильфонный.

Резинотканевый

Соединение представляет собой резиновый шланг, армированный текстильной нитью. Если стоит задача сэкономить — этот вариант наиболее подходящий. Небольшая стоимость, лёгкий монтаж, гибкость и функциональность — плюсы этого вида шлангов. Вы всегда сможете найти нужный диаметр и длину в точках продажи.

Резина является хорошим диэлектриком. Поэтому резиновые шланги используются для подачи сжиженного газа к бытовым приборам и применяются в основном в частных домах. Не самый безопасный способ, но явно самый лёгкий.

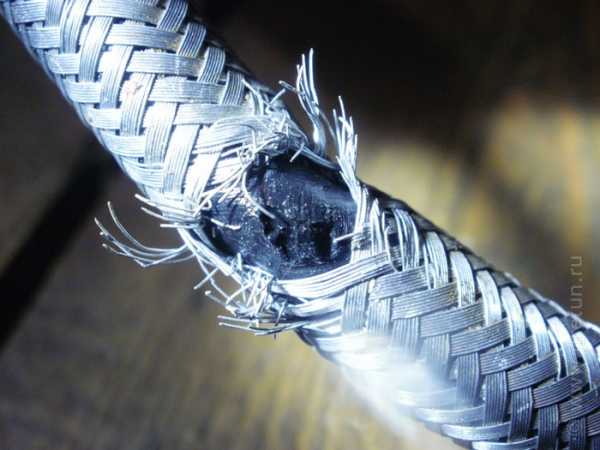

С течением времени шланг покрывается трещинами, что приводит к утечке. Поэтому сейчас в основном резиновые шланги используют только при подключении к газовым баллонам. Ещё одним минусом является отсутствие необходимой жёсткости в изделии.

Примерный срок эксплуатации резинотканевых рукавов — 2 года, хотя на практике мало кто использует их в течение столь непродолжительного временного отрезка. Впрочем, сейчас в состав шлангов включены материалы, позволяющие ему безопасно функционировать до 5 лет.

Армированный

Резиновые рукава с армированием внешне похожи на свои аналоги для подвода воды. Наружное плетение выполнено стальными нитями, внутренний шланг — из полимерных материалов. Отличительный знак газового рукава — жёлтые включения во внешней оплётке.

Такой вид шлангов также недорогой и простой в применении, выдерживает температуру до 50 градусов, но, что необходимо отметить, во многих странах Европы запрещён. Наши газовщики также настоятельно рекомендуют отказаться от их использования, а если и пользоваться, то только со строжайшим соблюдением правил эксплуатации.

Внутренний пластиковый рукав подвержен тем же негативным свойствам, что и его резиновый собрат. Плюс, сталь является электрическим проводником, поэтому при подключении необходимо использовать диэлектрические прокладки.

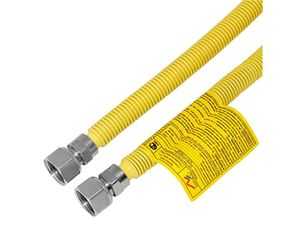

Сильфонный

Единственный вид гибкого соединения, который разрешён для подключения газовых бытовых приборов в нашей стране. Это гофра, устойчивая к температурному воздействию, механическим нагрузкам, давлению.

Наименование происходит от английского слова Sylphon. По типу бывает однослойный и многослойный, материал из которого изготовлен — металлический, неметаллический. Внешняя оболочка играет роль барьера, делая шланг более безопасным в эксплуатации.

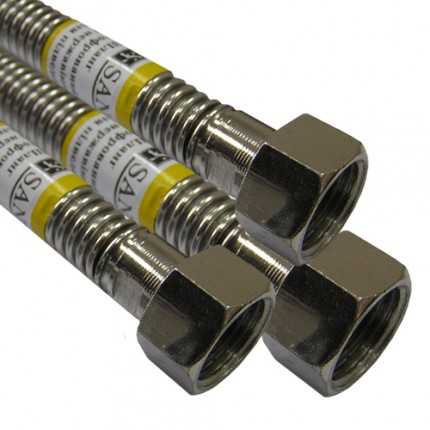

Сильфонные рукава производят из нержавеющей стали. По типажу делятся на модели:

  • с металлической оплёткой без изоляции;
  • с жёлтым полимерным диэлектрическим покрытием.

Для оптимальной подачи газовой смеси следует выбирать соединение с внутренним диаметром не меньше 10 мм.

Сильфонные шланги имеют срок эксплуатации до 30 лет. От других видов шлангов они отличаются более высокой ценой. Однако они хорошо окупаются за счёт своих положительных качеств. Преимущества сильфонных шлангов:

  • рукав сделан в соответствии с ТУ и нормативами ГОСТа;
  • единственный вид шлангов, которые разрешено использовать;
  • ПВХ покрытие надёжно защищает соединение, полимеры предохраняют от ударов и агрессивной среды;
  • высокий уровень сопротивляемости критическим нагрузкам;
  • продолжительный срок эксплуатации, больше 25 лет;
  • защита от действия электричества в 1000 В и больше;
  • нет ограничивающих эксплуатацию нормативов.

Выбирая газовый шланг, всегда требуйте предъявить государственный сертификат. Настоятельно рекомендуем выбирать сильфонные газовые рукава. Но даже в таком случае остерегайтесь дешёвых китайских подделок. Зачастую их не отличить от качественного продукта. Опасность в используемой при их изготовлении тонкой некачественной резины.

Удостоверьтесь, что соединение газовое — в оплетение должны быть включены жёлтые элементы. Не покупайте излишне длинные подводки, к вашим измерениям добавьте 20% - этой длины хватит. Варианты, которые пользуются наибольшим спросом — одно- и двухметровые. Стандартные бытовые диаметры — 1\2 или же 3\4 дюйма. На шланге может быть две накидные гайки с внутренней резьбой, или гайка на одном конце и втулка с наружной резьбой на другом.

Сравнивая представленные на нашем рынке шланги из сильфона, а их предостаточно, нужно обратить внимание на разный тип подводок. Учтите представленные здесь моменты — и ваш выбор будет оптимальным.

  1. Материал. Покупайте газовые подводки из того же материала, что и штуцер. Так вы выиграете в прочности шланга.
  2. Соединение. Тип соединения определяет срок эксплуатации изделия. Сцепка на клее недолговечна, поэтому выбирайте сварное или цельное соединение.
  3. Температура. Оптимальные показатели для использования подводки из сильфона от -55 до +255 градусов по Цельсию.

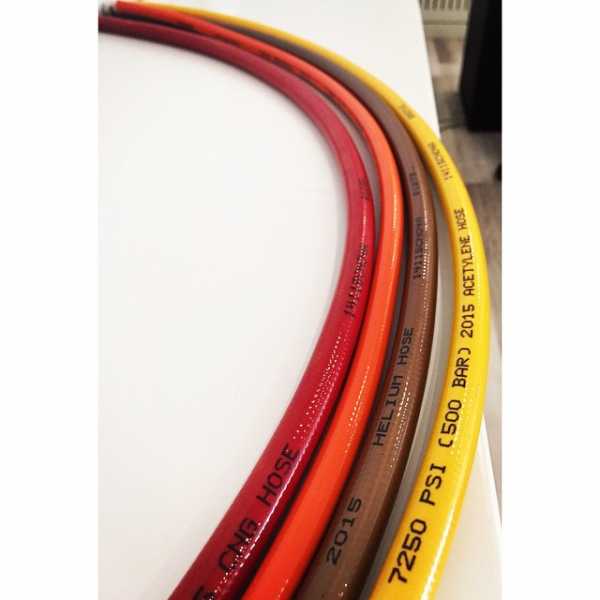

  4. Давление. Шланг используется с рабочими показателями давления до 6 атмосфер. В наших газовых системах разрешён показатель не выше 0,03 атмосферы. Поэтому можно говорить об огромном запасе прочности рукава.
  5. Растяжение. Теоретически допускается растяжение в 2 раза большее изначальной длинны. В реальности предельное значение — половина изначального показателя, иначе произойдёт потеря жёсткости.
  6. Сертификация. Сертификат качества обязателен для устройств, работающих со взрывоопасными веществами, газовые шланги не исключение.

Подключение к бытовой плите

На обратной стороне плиты находим вход — штуцер. Приёмник может быть прямым или угловым. При прямом входе, когда газовый стояк находится в стороне, есть необходимость приобрести металлический угол с внутренней резьбой и ограничителем, в который улаживают прокладки из паронита. При установке следите, чтобы рукав не имел сильных перегибов.

Резьба на выходе может быть с показателями ¾ или 3/8 дюйма в таком случае понадобится футорка на ½ дюйма. В основном газовый стояк размещён в углу кухни. От него идёт отвод с краном. На него накручивается или вкручивается, смотря какая резьба на задвижке, имеющийся у вас рукав.

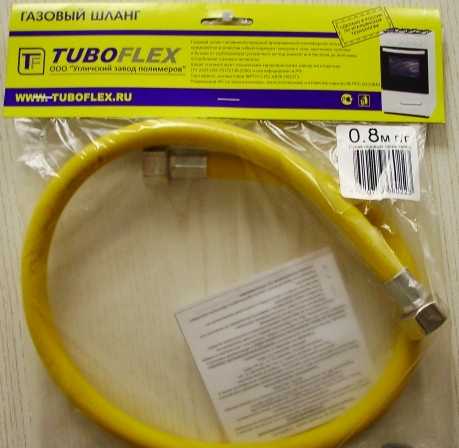

В комплекте с рукавом должны быть две паронитовые прокладки. Их следует обязательно использовать при монтаже, чтобы избежать утечек природного газа. Можно применить прокладку с мелкой сеточкой, если боитесь вероятности механических включений в газовой смеси. Шланг прикручиваем гаечным ключом, без излишних усилий, паронит не должен выступать из соединения.

Дальше идёт проверка на возможную утечку газа. На соединения наноситься мыльная пена. Если пузыри отсутствуют, можно без опаски начинать пользоваться благополучно подключённой плитой.

Правила безопасности при использовании газовых плит:

  • постоянный свободный доступ к газовому рукаву;
  • запрещается дополнительное подключение приборов к газовой плите;
  • шланг нужно держать в чистоте, окраска запрещается;
  • у рукава должно быть провисание, в противном случае возникает опасность обрыва или утечки на местах соединения;
  • при планировке, заложите в длину шланга расстояние (максимальная длинна шланга 4,5 м), оптимальное при перемещении плиты на случай уборки, ремонта, при перемещении перекрывайте подачу газа;
  • избегайте изгибов и перекручивания рукава;
  • предохраняйте металлическую оплётку от конденсата;
  • стыковка должна быть резьбовая, пайка или сварка запрещены;
  • своевременно заменяйте шланг при истечении срока его эксплуатации.

Заключение

Как видите, монтаж газового шланга не является сложной процедурой, но заниматься им всё же лучше специалистам-газовщикам, у которых есть разрешение соответствующих инстанций. Иначе есть вероятность потерять гарантию на плиту. Поэтому заранее проверяйте в гарантийном талоне, разрешается ли самостоятельное подключение.

tokar.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
