SINAMICS G120 | Стандартные преобразователи частоты SINAMICS

Обзор преимуществ SINAMICS G120: многофункциональный преобразователь частоты для разнообразных задач.

Многофункциональность
  • Широкий диапазон мощности – от 0,55 до 250 кВт
  • Универсальная система для самых разных вариантов применения
  • Поставляется в версиях не только для низкого и среднего, но и для высокого напряжения
Сочетаемость
  • Широкие возможности для комбинирования компонентов (силовой модуль, блок управления, панель оператора)
  • Простое подключение к контроллерам SIMATIC и полная интеграция в среду автоматизации, а также в TIA (Totally Integrated Automation)
  • Единое стандартное проектирование для всех приводов
Безопасность
  • Универсальная, стандартизованная концепция безопасности Safety Integrated
  • Функции безопасности: STO, SS1, SBC, SLS, SDI, SSM
  • Беспрепятственная реализация функций безопасности в соответствии с SIL 2 (EN 61508) и PL d (EN ISO 13849-1)

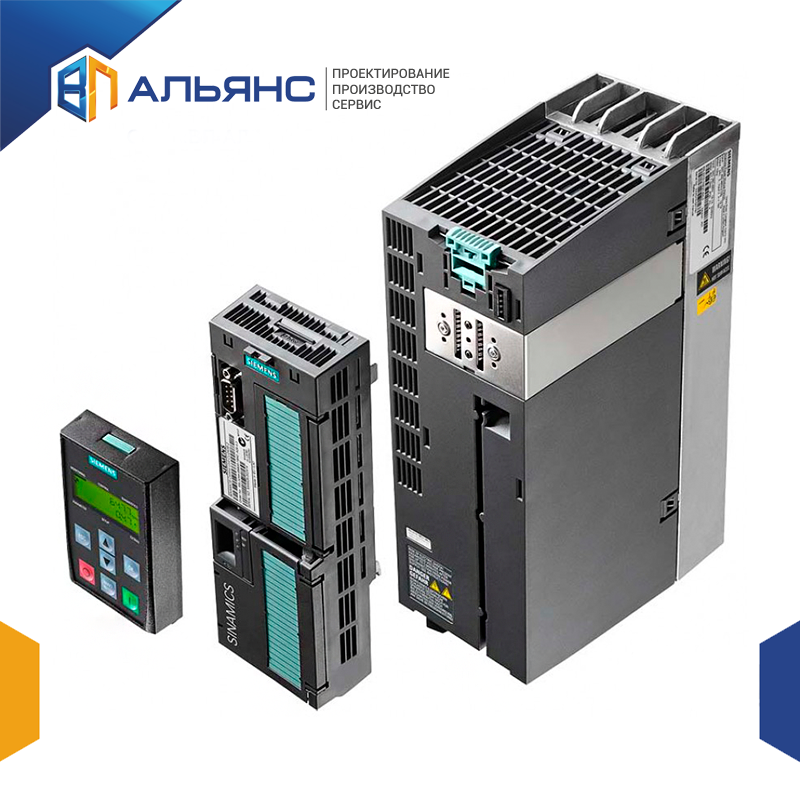

Множество вариантов комбинаций Модульная система включает в себя силовой модуль, блок управления и дополнительную панель оператора. Блок управления обеспечивает управление и контроль силового модуля и подключенного двигателя с помощью нескольких выбираемых типов управления с обратной связью. Он поддерживает связь с локальным или центральным контроллером и устройствами мониторинга. Силовой модуль служит для подачи питания на двигатель в диапазоне мощности от 0,37 до 250 кВт. В нем используется современная технология IGBT с широтно-импульсной модуляцией для исключительного уровня надежности и гибкости работы двигателя. Комплексные функции защиты обеспечивают высокий уровень защиты силового модуля и двигателя.

«Сименс» предлагает широкий ассортимент силовых модулей для самых разных требований к приводам.

Идеальный силовой модуль для систем с регенеративной обратной связью. Энергия торможения возвращается напрямую в систему питания (при работе в четырех квадрантах тормозной прерыватель не требуется).



Силовой модуль PM250 поставляется для следующих диапазонов напряжения и мощности:

  • 380 В – 480 В 3 AC ±10% от 7. 5 кВт до 90 кВт

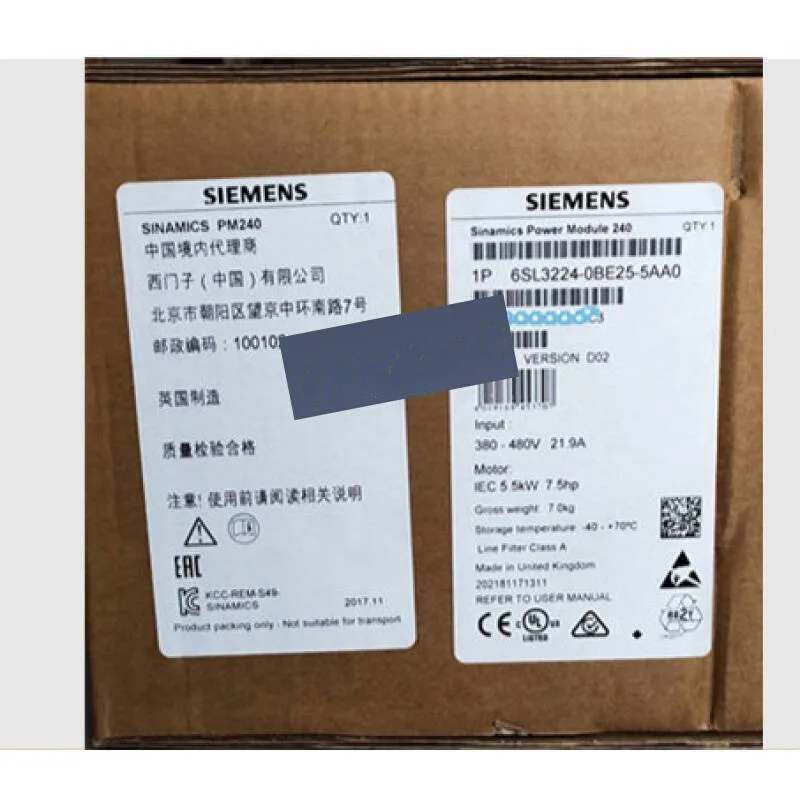

Силовые модули PM240-2 оснащаются тормозным прерывателем (работа в четырех квадрантах) и отводят основную часть тепла за пределы шкафа управления. Силовые модули PM240-2 для сквозного монтажа поставляются в шести типоразмерах рамы от FSA до FSF.


Силовые модули PM240-2 для сквозного монтажа поставляются для следующих диапазонов напряжения и мощности:

  • 200 В … 240 В 3 AC, 0.75 кВт, 2.2 кВт, 4 кВт, 18.5 кВт, 30 кВт, 55 кВт
  • 380 В … 480 В 3 AC, 3 кВт, 7.5 кВт, 15 кВт, 37 кВт, 55 кВт, 132 кВт

Идеальный силовой модуль для стандартных вариантов применения в машиностроении. Силовые модули PM240-2 оснащаются тормозным прерывателем (работа в четырех квадрантах) и подходят для широкого применения в общем машиностроении.



Силовой модуль PM240-2 поставляется для следующих диапазонов напряжения и мощности:

  • 200 В … 240 В 1 AC/3 AC  0.55 кВт … 4.0 кВт
  • 200 В … 240 В 3 AC  5. 5 кВт … 55 кВт
  • 380 В … 480 В 3 AC  0.55 кВт … 250 кВт
  • 500 В … 690 В 3 AC  11 кВт … 250 кВт

Управление двигателем осуществляется блоком управления с применением различных методов управления. Помимо функций управления блок управления может выполнять другие задачи, которые адаптируются к соответствующему применению с помощью параметров. Для SINAMICS G120 поставляется несколько блоков управления с различными характеристиками.

Специальный блок управления (CU230P-2) особенно подходит для приводов с интегрированными технологическими функциями, например, для насосов, вентиляторов и компрессоров. Интерфейс ввода-вывода, интерфейс промышленной шины и дополнительные программные функции позволяют эффективно решать эти задачи.

Специальный блок управления (CU250S-2) особенно подходит для приводов с высокими требованиями к точности регулирования скорости и крутящего момента. Интерфейс ввода-вывода, интерфейс промышленной шины и дополнительные программные функции позволяют эффективно решать эти задачи.

Стандартный блок управления (CU240E-2) с увеличенным количеством вводов-выводов идеально подходит для применения с требованиями безопасности без энкодера.

Для обеспечения пространственного и теплового разделения силового модуля и блока управления в шкафных типах установки поставляется комплект адаптера для блока управления CUA20. Комплект адаптера CUA20 совместим со всеми блоками управления (CU230P-2, CU250S-2, CU240E-2).

Аксессуары SINAMICS обеспечивают расширение эксплуатационных возможностей и управляющих функций преобразователей частоты SINAMICS.

Веб-панель оператора с беспроводным клиентским подключением для ввода в эксплуатацию, диагностики и сервиса с беспроводного устройства



Модуль SINAMICS Smart Access обеспечивает беспроводное соединение мобильных устройств (смартфон, планшет, ноутбук) с преобразователями SINAMICS G120 через сеть Wi-Fi. В результате вы получаете мощный инструмент с большим количеством функций для беспроводного ввода в эксплуатацию, диагностики и сервиса.

Настройка модуля выполняется всего за несколько действий. За счет использования технологии веб-сервера установка и загрузка дополнительного ПО не требуется. Достаточно стандартного веб-браузера и имеющейся в продаже операционной системы. Модуль SINAMICS Smart Access имеет простой и интуитивно понятный интерфейс для конфигурирования и использования.



Модуль SINAMICS Smart Access доступен в качестве дополнительной опции для преобразователей частоты SINAMICS серий G120, G120C, G120X и G115D.

  • Быстрый ввод в эксплуатацию благодаря интеллектуальной мобильной технологии
  • Проверка двигателя, настройка и изменение скорости двигателя
  • Простое обслуживание и диагностика
  • Наглядное представление всех параметров и настроек
  • Сохранение и распространение данных преобразователя

Интеллектуальная панель оператора для прямого подключения к преобразователю

для управления, мониторинга, диагностики и сервиса в локальном режиме

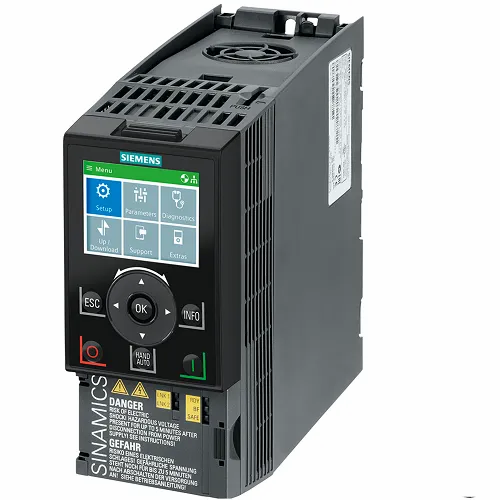

Плоская интеллектуальная панель оператора IOP-2 обеспечивает быструю настройку, диагностику неисправностей и интуитивно понятное управление преобразователем частоты SINAMICS G в локальном режиме, а также упрощает корректировку параметров во время работы. Многофункциональная сенсорная панель централизованного управления с интуитивно понятным интерфейсом облегчает работу за счет предустановленных настроек. IOP-2 можно использовать тремя способами: с подключением напрямую к блоку управления преобразователя, с установкой в дверь для работы рядом с шкафом управления и в качестве портативного устройства IOP для проводного подключения в труднодоступных местах.



IOP-2 поставляется как дополнительная опция для преобразователей частоты SINAMICS серии G120, G120X, G120XA, G120P, G120C, G120D, G110M и SIMATIC ET 200pro FC-2.

  • Высококонтрастный цветной дисплей с различными вариантами индикации
  • Быстрый серийный ввод в эксплуатацию преобразователей частоты
  • Простое конфигурирование интерфейса промышленной шины на базе Ethernet
  • Быстрый доступ к технической информации об используемой системе привода
  • Прямой контакт с клиентской поддержкой через приложение SIEMENS Industry Online Support App
  • Простое соединение с мобильными устройствами (смартфонами, планшетами) с помощью двухмерного кода (DataMatrix/QR-код)

Базовая панель оператора для прямого подключения к преобразователю для управления, мониторинга, ввода в эксплуатацию и диагностики в локальном режиме



Управление через меню и 2-строчный дисплей базовой панели оператора BOP-2 облегчают локальный ввод в эксплуатацию преобразователей серии SINAMICS G120.

Одновременный вывод на экран параметра и его значения, а также фильтры параметров упрощают ввод привода в эксплуатацию и в большинстве случаев избавляют от необходимости распечатывать список параметров.



BOP-2 поставляется как дополнительная опция для преобразователей серии SINAMICS G120C.

  • Локальное управление приводом напрямую
  • Простое переключение между автоматическим и ручным режимами
  • Стандартный ввод в эксплуатацию с помощью функции клонирования
  • 2-строчный дисплей, отображающий до двух переменных процесса с текстом
  • Диагностика через меню с подсказками на 7-разрядном дисплее
  • Комплект для монтажа на двери позволяет установить панель в дверь шкафа управления (достижимая степень защиты IP54/UL, тип 12)

Обзор дополнительных компонентов системы, таких как:

  • Карты памяти
  • Реле безопасного торможения
  • Защитные крышки
  • Комплекты и пластины для подключения экрана
  • Адаптеры для установки на стандартной монтажной рейке
  • Комплект адаптера для подключения к ПК
  • Дополнительные компоненты системы SINAMICS G120 (англ. язык)

Чтобы максимально соответствовать требованиям наших заказчиков в области приводов, «Сименс» помимо собственных предлагает дополнительные индивидуальные продукты своих официальных партнеров (например, выходные реакторы, синус-фильтры, сетевые фильтры/реакторы, тормозные резисторы).

  • Дополнительная информация

Типовые применения

Насосы, вентиляторы и компрессоры

Преобразователь частоты подходит для насосов, вентиляторов и компрессоров.

Перемещение

SINAMICS можно использовать как привод высокодинамичных и простых конвейерных систем и штабелирующих кранов.

Переработка

SINAMICS можно использовать как привод непрерывных процессов с высокой скоростью и точностью крутящего момента.

Позиционирование

SINAMICS может использоваться как привод для позиционирования отдельных осей и координированных систем.

Обучающие материалы С помощью модуля SINAMICS G120 Smart Access вы можете беспроводным образом подключать свои мобильные устройства (смартфон, планшет, ноутбук) через Wi-Fi к преобразователям серии SINAMICS G120, G120C, G120X и G115D. Это дает вам мощный инструмент с многочисленными функциями для ввода в эксплуатацию, диагностики и обслуживания беспроводной сети.

Информация об установке и подключении SINAMICS G120 (обучающий материал, часть 1) Подробная информация о вводе в эксплуатацию, диагностике и обслуживании (обучающий материал, часть 2)

Загрузки и поддержка Ссылки на загрузки, поддержку и услуги по продукции SINAMICS G120.

Реализованные проекты SINAMICS G120 успешно используется в множестве проектов по всему миру. В этом разделе приведена интересная информация о некоторых из этих проектов.

Модуль управляющий SINAMICS G120 CU240E-2 E-тип SAFETY INTEGRATED STO RS485-интерфейс Siemens 6SL32440BB121BA1

Уважаемые Клиенты! В связи со сложившейся ситуацией, просим Вас актуальные цены на продукцию уточнять у персональных менеджеров. Благодарим за взаимопонимание и сотрудничество!

  • Низковольтное оборудование
    • Низковольтные устройства различного назначения и аксессуары
    • Пускорегулирующая аппаратура
      • Комплектующие для частотных преобразователей
      • Частотный преобразователь (преобразователь частоты)
        • Электронное устройство контроля и защиты двигателя
        • Комплектующие для аппаратов защиты от перегрузки
        • Аксессуары для электронного управления двигателем и устройства защиты
        • Регулятор скорости, частоты вращения
        • Модуль защиты от перенапряжений
        • Устройство контроля температуры (защита двигателя)
        • Электронное реле защиты от перегрузки
        • Модуль расширения для электронного управления двигателем и устройства защиты
        • Панель управления для электронного управления двигателем и устройства защиты
        • Софтстартер (устройство плавного пуска электродвигателя)
        • Экструдированный профиль модульного корпуса
      • Аксессуары для аппаратов защиты
      • Контакторы
      • Компоненты светосигнальной арматуры
      • Автоматы защиты двигателя
      • Автоматические выключатели модульные
      • Светосигнальная арматура в сборе
      • Элементы управления для светосигнальной арматуры
      • Выключатели нагрузки (рубильники)
      • Измерительные приборы для установки в щит
      • Автоматические выключатели стационарные
      • Предохранители
      • Автоматические выключатели дифференциального тока (диффавтоматы)
      • Устройства защитного отключения (УЗО)
      • Клеммные колодки
      • Устройства оптической (световой) и акустической (звуковой) сигнализации
      • Светосигнальная арматура на дин-рейку
      • Автоматы селективной защиты
    • Электрооборудование
    • Кабель-Провод
    • Светотехника
    • Электроустановочные изделия
    • Общая рубрика
    • Отделка и декор
    • Инженерные системы
    • Инструмент и крепеж
    • Общестроительные материалы

    Популярные категории

    • ПуГВнг(А)-LS
    • ВВГнг(А)-FRLSLTx
    • RG
    • АПВ
    • Светильник аварийный
    • КПСнг(А)-FRHF
    • SAT
    • Коаксиальный кабель
    • ВПП
    • МКЭШвнг

    Главная >Низковольтное оборудование >Пускорегулирующая аппаратура >Частотный преобразователь (преобразователь частоты) >Siemens >Модуль управляющий SINAMICS G120 CU240E-2 E-тип SAFETY INTEGRATED STO RS485-интерфейс Siemens 6SL32440BB121BA1 (#830701)

    Аналоги / Замены

    Преобразователь частоты 18. 5кВт 380В IP20 без панели управления – 3AUA0000039637 ABB

    Под заказ 78 915.10 р.
    Данный товар не поставляется, возможные замены в перечне “Похожие товары”

    Условия поставки модуля управлявшего SINAMICS G120 CU240E-2 E-тип SAFETY INTEGRATED STO RS485-интерфейс Siemens 6SL32440BB121BA1

    Купить модули управлявшие SINAMICS G120 CU240E-2 E-тип SAFETY INTEGRATED STO RS485-интерфейс Siemens 6SL32440BB121BA1 могут юридические и физические лица, по наличному и безналичному расчету, отгрузка производится с пункта выдачи в течение 2 – 5 дней после поступления оплаты.

    Цена модуля управлявшего SINAMICS G120 CU240E-2 E-тип SAFETY INTEGRATED STO RS485-интерфейс Siemens 6SL32440BB121BA1 Блок тип E IP20 без силового зависит от общего объема заказа, на сайте указана оптовая цена действующая при сумме заказа от 100тр. , для формирования максимально выгодного предложения рекомендуем запрашивать полный перечень товаров.
    Доставка по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

    Похожие товары

    Преобразователь частоты 18.5кВт 380В IP20 без панели управления – 3AUA0000039637 ABB

    Под заказ 78 915.10 р.

    Сопутствующие товары

    Устройство SINAMICS G120 CU для подключ. экранов блока управ. CU240P-2 и CU240E-2 Siemens 6SL32641EA000HA0

    по запросу

    Преобразователи частоты(ПЧ) Siemens SINAMICS G120, 11…55 кВт, безопасные

    Частотные преобразователи (ПЧ, инверторы) Siemens SINAMICS G120 мощностью 11…55 кВт, 3-фазным 500…690 В AC напряжением, двух типоразмеров, для точного и экономичного управления трехфазными электродвигателями по скорости/моменту при использовании в безопасно-ориентированных приложениях и достижения Safety Integrated

    Основыне особенности и характеристики безопасных преобразователей частоты SINAMICS G120:

    – Сохранение функционала преобразователей частоты Siemens SINAMICS G120 на силовых модулях PM240/PM260 и модулях управления CU240E-2
    – Область применения: безопасно-ориентированные приложения в промышленности(автомобильная, текстильная, печатная, химическая) и сфере малого бизнеса, для межотраслевых решений(подъемно-транспортное оборудование)
    – Исполнение, модульная конструкция: управляющий модуль CU240E-2, силовые модули PM260 и устройства управления(BOP-2, IOP) как отдельные функциональные блоки
    – Возможность замены модулей под напряжением(Hot Swapping)
    – Встроенный коммуникационный интерфейс USB для упрощения локального ввода в экслпуатацию и диагностики
    – Увеличенные надежность и срок службы благодаря инновационной концепции охлаждения и лакировке блоков электроники
    – Инжиниринг и ввод в эксплуатацию с помощью унифицированного ПО для технических разработок: SIZER, STARTER, Drive ES, Drive ES Basic STARTER(интергрируется в STEP 7)
    – Простая замена устройств и ускоренное копирование параметров черзе опционную базовую панель оператор BOP-2 или через карту памяти MMC
    – Низкий уровень шума двигателя благодаря высокой частоте имупульсов ШИМ

    Технологические функции безопасных частотных регуляторов SINAMICS G120:

    – Автоматический перезапуск приложения при отказе питания или неполадке в работе
    – Перезапуск на ходу: подключение инвертора к вращающемуся двигателю
    – Компенсация скольжения
    – Технологический ПИД-регулятор(внутренний) и 3 дополнительных свободных ПИД-регулятора
    – Функция энергосбережения(гибернации) с внутренним ПИД-регулятором
    – Контроль клинового ремня с/без датчика, работы насоса “в сухую” – контроль нагрузки по моменту
    – Свободные функциональные блоки(FFB) для логических и арифметических операций
    – Функции торможения: постоянным током, смешанное и реостатное со встроенным тормозным прерывателем, стояночный тормоз

    Управляющие модули CU240E-2

    Управляющие модули CU240E-2 с базовым набором I/O предназначены для управления силовыми модулями, для контроля их работы и оптимальны для большинства приложений с U/f или векторным регулированием. Модули управления CU240E-2 поддерживают связь с локальной или централизованной системой управления, а также с устройствами управления(IOP, BOP-2), обеспечивают подключение всех релевантных процессу вспомогательных компонентов(датчики, вентили, контакторы…)

    Варианты исполнения и основные характеристики модулей управления CU240E-2:

    – CU240E-2 со встроенными интерфейсом RS485 c USS, Modbus RTU,
    – CU240B-2 DP со встроенным интерфейсом PROFIBUS DP

    – Напряжение питания модулей управления: 24 В DC через силовой модуль или 18…30 В DC от подключенного внешнего источника питания
    – Законы(методы) управления:

    – линейная/квадратичная/параметрируемая(программируемая) зависимость U/f
    – U/f с управление по потокосцеплению(FCC)
    – U/f ECO линейный/квадратичный(автоматическое уменьшение потока)
    – Векторное управление без датчика обратной связи
    – Управление по моменту без датчика

    – Входы: 4 цифровых(программируемые PNP/NPN, совместимы с SIMATIC), 1 дифф. аналоговый 0…10 В или 0/4…20 мА
    – Выходы: 1 транзисторный (30VDC/0.5А), 1 аналоговый DIP-переключателем между режимами 0…+10 В и 0/4…20 мА
    – Съемные пружинные штекеры для I/O-интерфейса
    – Встроенные коммуникационные интерфейсы PROFIBUS DP, USS/Modbus RTU(RS485)
    – 1 Вход датчика температуры двигателя с подключение термосопротивлений PTC, KTY, Thermo-Click
    – Совместная работа с силовыми модулями: PM240, PM260, PM260Встроенные функции безопасности Safety Integrated:

    – Безопасно отключенный момент (STO, Safe Torque Off) для защиты от активного движения привода
    – Безопасный останов 1 (SS1, Safe Stop 1) для непрерывного контроля безопасной рампы торможения
    – Безопасно ограниченная скорость (SLS, Safely Limited Speed) для защиты от опасных движений при превышении предельной скорости (управляющий модуль CU240E-2 DP-F имеет до 4 выбираемых предельныхзначений SLS)
    – Безопасное направление вращения (SDI) Функция обеспечивает возможность вращения привода только в выбранном направлении
    – Безопасный контроль скорости (SSM), функция SSM подает сигнал, если привод работает при частоте вращения/скорости подачи ниже специфицированных (только CU240E-2 DP-F с PROFIsaf)

    Выбор силовой части зависит от требуемой мощности и приложения. Для высоконадежного и гибкого моторного режима в силовых модулях PM260 используется самая современная технология IGBT с широтно-импульсной модуляцией(ШИМ). Различные защитные функции обеспечивают надежную защиту для силового модуля и двигателя. Силовой модуль PM260 пригоден для использования в безопасно-ориентированных приложениях. В комбинации с управляющим модулем повышенной безопасности привод становится Safety Integrated Drive.

    Силовые модули PM260


    – Предназначены также для большого числа прилолений общего машиностроения и обеспечивают благодаря использованию инновационной технологии Efficient Infeed Technology рекуперацию(возврат) энергии генератора в систему электропитания
    – Исполнения со встроенным фильтром ЭМС класса A и без фильтра
    – Диапазон мощности 11…55 кВт
    – Напряжение питающей сети: трехфазное 500…690 В AC
    – Типоразмеры: D(FSD), F(FSF)
    – Степень защиты корпуса IP20
    – Выходная частота 0…200 Гц для управления U/f и векторного
    – Перегрузочная способность(низкая перегрузка LO) 1. 1 x In в течение 57 с, 1.4 x In в течение 3 с, со временем цикла 300 с
    – Перегрузочная способность(высокая перегрузка HO) 1.5 x In в течение 57 с, 2.0 x In в течение 3 с, со временем цикла 300 с
    – Возможные методы током: рекуперация энергии в генераторном режиме
    – Экономия места в шкафу и расходов на проектирование/приобретение вследствие ненужности установки тормозного резистора(рекуперация) и сетевого входного дросселя(сокращение высших гармоник)

    Функции защиты силовых модулей PM260:

    – Защита от повышенного(перенапряжение) и пониженного напряжения
    – Защита от перегрева преобразователя и двигателя
    – Защита от блокировки и опрокидывания двигателя
    – Защита от короткого замыкания и защитное заземление
    – Защита от изменения параметров
    – Подключение двигателя через вставные клеммы под винт или винтовые шпильки

    Принадлежности к инверторам SINAMICS G120:

    – Сетевые ЭМС фильтры класса A
    – Выходные дроссели и синусоидальные фильтры (для PM240/PM260) для уменьшения нагрузки по напряжению на обмотки двигателя и ограничения ёмкостных токов перезаряда, возникающих при работе инвертора
    – Базовая панель оператоа Basic Operator Panel 2(BOP-2) с 2-рядным дисплеем для поддержки быстрого и простого ввода в эксплуатацию, диагностики и локального управления
    – Интеллектуальная панель оператора (IOP), с графическим экраном с гистограммами, для поддержки ввода в эксплуатацию(встроенные программы-помощники), диагностики, локального управления в режиме меню и наблюдения(индикация открытым текстом)
    – Комплект для монтажа IOP/BOP-2 на дверцу шкафа
    – Карты памяти SINAMICS Micro Memory Card(MMC) или SIMATIC Memory Card(CD-Karte) для сохранения параметров преобразователя и загрузки в новый/замененный ПЧ
    – Комплект для соединения PC-преобразователь 2
    – Пластины для организации экрана кабелей двигателя и для кабелей
    – Реле тормоза для соединения силового модуля PU и электромеханического моторного тормоза и управления контроля тормоза управляющим модулем CU
    – Переходник для монтажа на DIN-рейку(для типоразмеров FSA, FSB)
    – Комплект запсных частей: I/O клеммы, клеммы RS485, дверцы управляющего модуля, глухая крышка
    – Набор соединительных штекеров для подводки из сети, тормозного резистора и кабеля двигателя
    – Блоки вентиляторов, согласно типоразмерам SINAMICS G120

    6SL3225-0Bh37-5AA1

    SINAMICS G120 СИЛОВОЙ МОДУЛЬ PM260 ВСТРОЕННЫЙ ФИЛЬТР КЛАССА А, ВОЗМОЖНА РЕКУПЕРАЦИЯ 3-ФАЗН. 660-690В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 7,5 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ -10 ДО +50 ГРАД. C НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 11

    Альтернативный код заказа (артикул) – 6SL32250Bh375AA1

    6SL3225-0Bh37-5UA1

    SINAMICS G120 СИЛОВОЙ МОДУЛЬ PM260 БЕЗ ФИЛЬТРА, ВОЗМОЖНА РЕКУПЕРАЦИЯ 3-ФАЗН.660-690В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 7,5 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ -10 ДО +50 ГРАД. C НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 11 КВТ ПРИ 150% 3С

    Альтернативный код заказа (артикул) – 6SL32250Bh375UA1

    6SL3225-0Bh41-1AA1

    SINAMICS G120 СИЛОВОЙ МОДУЛЬ PM260 ВСТРОЕННЫЙ ФИЛЬТР КЛАССА А, ВОЗМОЖНА РЕКУПЕРАЦИЯ 3-ФАЗН.660-690В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 11 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ -10 ДО +50 ГРАД. C НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 15 К

    Альтернативный код заказа (артикул) – 6SL32250Bh411AA1

    6SL3225-0Bh41-1UA1

    SINAMICS G120 СИЛОВОЙ МОДУЛЬ PM260 БЕЗ ФИЛЬТРА, ВОЗМОЖНА РЕКУПЕРАЦИЯ 3-ФАЗН. 660-690В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 11 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ -10 ДО +50 ГРАД. C НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 15 КВТ ПРИ 150% 3С,

    Альтернативный код заказа (артикул) – 6SL32250Bh411UA1

    6SL3225-0Bh41-5AA1

    SINAMICS G120 СИЛОВОЙ МОДУЛЬ PM260 ВСТРОЕННЫЙ ФИЛЬТР КЛАССА А, ВОЗМОЖНА РЕКУПЕРАЦИЯ 3-ФАЗН.660-690В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 15 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ -10 ДО +50 ГРАД. C НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 18,5

    Альтернативный код заказа (артикул) – 6SL32250Bh415AA1

    6SL3225-0Bh41-5UA1

    SINAMICS G120 СИЛОВОЙ МОДУЛЬ PM260 БЕЗ ФИЛЬТРА, ВОЗМОЖНА РЕКУПЕРАЦИЯ 3-ФАЗН.660-690В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 15 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ -10 ДО +50 ГРАД. C НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 18,5 КВТ ПРИ 150% 3

    Альтернативный код заказа (артикул) – 6SL32250Bh415UA1

    6SL3225-0Bh42-2AA1

    SINAMICS G120 СИЛОВОЙ МОДУЛЬ PM260 ВСТРОЕННЫЙ ФИЛЬТР КЛАССА А, ВОЗМОЖНА РЕКУПЕРАЦИЯ 3-ФАЗН. 660-690В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 22 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ -10 ДО +50 ГРАД. C НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 30 К

    Альтернативный код заказа (артикул) – 6SL32250Bh422AA1

    6SL3225-0Bh42-2UA1

    SINAMICS G120 СИЛОВОЙ МОДУЛЬ PM260 БЕЗ ФИЛЬТРА, ВОЗМОЖНА РЕКУПЕРАЦИЯ 3-ФАЗН.660-690В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 22 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ -10 ДО +50 ГРАД. C НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 30 КВТ ПРИ 150% 3С,

    Альтернативный код заказа (артикул) – 6SL32250Bh422UA1

    6SL3225-0Bh43-0AA1

    SINAMICS G120 СИЛОВОЙ МОДУЛЬ PM260 ВСТРОЕННЫЙ ФИЛЬТР КЛАССА А, ВОЗМОЖНА РЕКУПЕРАЦИЯ 3-ФАЗН.660-690В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 30 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ -10 ДО +50 ГРАД. C НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 37 К

    Альтернативный код заказа (артикул) – 6SL32250Bh430AA1

    6SL3225-0Bh43-0UA1

    SINAMICS G120 СИЛОВОЙ МОДУЛЬ PM260 БЕЗ ФИЛЬТРА, ВОЗМОЖНА РЕКУПЕРАЦИЯ 3-ФАЗН. 660-690В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 30 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ -10 ДО +50 ГРАД. C НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 37 КВТ ПРИ 150% 3С,

    Альтернативный код заказа (артикул) – 6SL32250Bh430UA1

    6SL3225-0Bh43-7AA1

    SINAMICS G120 СИЛОВОЙ МОДУЛЬ PM260 ВСТРОЕННЫЙ ФИЛЬТР КЛАССА А, ВОЗМОЖНА РЕКУПЕРАЦИЯ 3-ФАЗН.660-690В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 37 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ -10 ДО +50 ГРАД. C НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 55 К

    Альтернативный код заказа (артикул) – 6SL32250Bh437AA1

    6SL3225-0Bh43-7UA1

    SINAMICS G120 СИЛОВОЙ МОДУЛЬ PM260 БЕЗ ФИЛЬТРА, ВОЗМОЖНА РЕКУПЕРАЦИЯ 3-ФАЗН.660-690В +10/-10% 47-63 ГЦ ВЫСОКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 37 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ -10 ДО +50 ГРАД. C НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 55 КВТ ПРИ 150% 3С,

    Альтернативный код заказа (артикул) – 6SL32250Bh437UA1

    6SL3244-0BB12-1BA1

    SINAMICS G120 БЛОК УПРАВЛЕНИЯ CU240E-2 ТИП E ИНТЕГРИРОВАННЫЕ ФУНКЦИИ БЕЗОПАСНОСТИ STO ИНТЕРФЕЙС RS485, ПРОТОКОЛ USS 6DI, 3DO, 2AI, 2AO, MAX 1F-DI PTC/KTY ИНТЕРФЕЙСЫ USB И SD/ ММC КЛАСС ЗАЩИТЫ: IP20 ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +50 ГРАД. C БЕЗ СИЛОВОГО МОДУЛЯ

    Альтернативный код заказа (артикул) – 6SL32440BB121BA1

    6SL3244-0BB12-1FA0

    SINAMICS G120 CONTROL UNIT CU240E-2 PN E-TYPE SAFETY INTEGRATED STO PROFINET 6DI, 3DO, 2AI, 2AO, MAX 1F-DI PTC/KTY INTERFACE USB- AND SD/MMC-INTERFACE PROTECTION IP20 AMBIENT TEMP 0 TO +50 DEG C WITHOUT POWER MODULE AND PANEL

    Альтернативный код заказа (артикул) – 6SL32440BB121FA0

    6SL3244-0BB12-1PA1

    SINAMICS G120 БЛОК УПРАВЛЕНИЯ CU240E-2 DP ТИП E ИНТЕГРИРОВАННЫЕ ФУНКЦИИ БЕЗОПАСНОСТИ STO PROFIBUS DP 6DI, 3DO, 2AI, 2AO, MAX 1F-DI PTC/KTY ИНТЕРФЕЙСЫ USB И SD/ ММC КЛАСС ЗАЩИТЫ: IP20 ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +50 ГРАД. C БЕЗ СИЛОВОГО МОДУЛЯ И ПУЛЬТА BOP

    Альтернативный код заказа (артикул) – 6SL32440BB121PA1

    6SL3244-0BB13-1BA1

    SINAMICS G120 БЛОК УПРАВЛЕНИЯ CU240E-2 F ТИП E ИНТЕГРИРОВАННЫЕ ФУНКЦИИ БЕЗОПАСНОСТИ STO, SS1, SLS, ИНТЕРФЕЙС RS485, 6DI, 3DO, 2AI, 2AO, MAX 3F-DI PTC/KTY ИНТЕРФЕЙСЫ USB И SD/ ММC КЛАСС ЗАЩИТЫ: IP20 ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +50 ГРАД. C БЕЗ СИЛОВОГО МОДУЛЯ

    Альтернативный код заказа (артикул) – 6SL32440BB131BA1

    6SL3244-0BB13-1FA0

    SINAMICS G120 CONTROL UNIT CU240E-2 PN-F E-TYPE SAFETY INTEGRATED STO, SS1, SLS, PROFINET 6DI, 3DO, 2AI, 2AO, MAX 3F-DI PTC/KTY INTERFACE USB- AND SD/MMC-INTERFACE PROTECTION IP20 AMBIENT TEMP 0 TO +50 DEG C WITHOUT POWER MODULE AND PANEL

    Альтернативный код заказа (артикул) – 6SL32440BB131FA0

    6SL3244-0BB13-1PA1

    SINAMICS G120 БЛОК УПРАВЛЕНИЯ CU240E-2 DP-F ТИП E ИНТЕГРИРОВАННЫЕ ФУНКЦИИ БЕЗОПАСНОСТИ STO, SS1, SLS, PROFIBUS DP 6DI, 3DO, 2AI, 2AO, MAX 3F-DI PTC/KTY ИНТЕРФЕЙСЫ USB И SD/ ММC КЛАСС ЗАЩИТЫ: IP20 ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +50 ГРАД. C БЕЗ СИЛОВОГО МОДУЛЯ И

    Альтернативный код заказа (артикул) – 6SL32440BB131PA1

    Официальный партнер SIEMENS +7(812) 655-74-80

    SINAMICS G120 это модульная приводная система, состоящая из двух основных функциональных блоков.

    •   управляющий модуль (CU)

    •   силовой модуль (PM)

    Управляющий модуль управляет и контролирует силовой модуль и подключенный двигатель в нескольких типах регулирования по выбору. Он поддерживает связь с локальной или центральной системой управления, а также с устройствами контроля.

    Исходя из числа входов/выходов и возможно необходимых дополнительно функций, как то Safety Integrated или HVAC, сначала выбирается оптимальный управляющий модуль. Опции коммуникации уже интегрированы и их отдельного заказа или подключения не требуется.

    Основное назначение компонента управления Sinamics G120 — обратная связь с инвертором и его контроль. Помимо этого на блок CU240 могут быть возложены дополнительные задачи. Управляющие модули CU230 используются преимущественно для управления насосами, вентиляторами и компрессорами. Управляющие модули CU240 могут использоваться для управления многими устройствами, в том числе транспортерами, мешалками, экструдерами, мельницы и т. п. Управляющие модули CU250 дают возможным подключение энкодеров двигателя, управление индукционными двигателями, реализацию задач позиционирования.

    Для осуществления управления используются цифровые и аналоговые входы-выходы. Параметры настроек инвертора при необходимости можно сохранить на карте памяти ММС или SD.



    В случае замены блока управления CU240 на более продвинутый блок CUA31 появляется возможность централизованного управления приводом при помощи платформы Simotion (с задействованием до 16,32,64 осей).

    Силовой модуль обеспечивает питание двигателя в диапазоне мощностей от 0,37 кВт до 250 кВт. Для надежной и гибкой работы двигателя используется самая современная технология IGBT с широтно-импульсной модуляцией. Различные защитные функции обеспечивают надежную защиту для силового модуля и двигателя

    На основе требуемой мощности двигателя, напряжения питания и ожидаемых циклов торможения можно быстро выбрать оптимальную силовую часть. Силовые модули со степенью защиты IP20 предназначены для монтажа в электрошкаф

    Силовые модули PM230 – степень защиты IP55 и IP20

    Силовые модули PM230 предназначены для использования в насосах, вентиляторах и компрессорах с квадратичной характеристикой. Встроенный тормозной прерыватель у них отсутствует (одноквадрантные приложения).

    Силовые модули PM240 и PM240-2 – степень защиты IP20 Силовые модули PM240 и PM240-2 оснащены тормозным прерывателем (четырехквадрантные приложения) и подходят для множества приложений в общем машиностроении.

    Силовые модули PM250– степень защиты IP20 Силовые модули PM250 подходят для тех же приложений, что и PM240. При возникновении тормозной энергии она рекуперируется обратно в сеть (четырехквадрантные приложения – тормозной прерыватель не нужен).

    Силовые модули PM260– степень защиты IP20 Силовые модули PM260 предназначены для приложений от 500 В до 690 В, поддерживают рекуперацию и оснащены синусным фильтром для увеличения срока службы двигателя и использования длинных кабелей.



    SINAMICS G120P

    Модульный преобразователь для насосов, вентиляторов, компрессоров

    Преобразователь частоты SINAMICS G120P – это модульный преобразователь, обеспечивающий широкие функциональные возможности. Основными модульными компонентами преобразователя являются:

    ·           Управляющий модуль (CU)

    ·           Силовой модуль (PM)

    ·           Панель оператора IOP/BOP-2

    Модуль управления контролирует силовой блок, к которому подключен электродвигатель. Так же модуль управления позволяет подключать различные интерфейсы связи для обеспечения управления и мониторинга системы электропривода. Диапазон мощностей составляет от 0.37 кВт до 90 кВт.

    Отличительные особенности

    ·           Исполнение IP55, возможность применения без шкафа, и исполнение IP20 для установки в шкаф.

    ·           Низкий коэффициент обратного воздействия на сеть (низкий уровень гармоник).

    ·           Быстрое проектирование и ввод в эксплуатацию с использованием программных средств SIZER и STARTER, а так же создание резервных копий данных с помощью панели оператора BOP-2, IOP и карты памяти MMC, подключение к ПК через USB.

    ·           Имеет возможность подключения по следующим интерфейсам: Profibus, USS, Modbus/RTU, CanOpen, BacNet MS/TP.

    ·           Функциональность: автоматический перезапуск после прерывания подачи питания, энергосберегающий режим / ECO-Mode, гибернация для запуска/остановки двигателя по необходимости, перезапуск на ходу / рестарт на лету, каскадирование двигателей,

    ·           4-е параметрируемых ПИД-регулятора (для технологического процесса, контроля давления, уровня, расхода), расширенный аварийный режим (режим работы при пожаре, например, для незадымляемых запасных выходов), 2-х/многозонное регулирование, к примеру, контроль температуры в нескольких помещениях, режим байпас, программируемые таймеры (часы реального времени), свободно программируемые логические функциональные блоки / таймеры, к примеру, для эмуляции простой функциональности PLC

     Типовое применение

    SINAMICS G120P особенно подходит для применения в системах кондиционирования, вентиляции, подогрева, управления компрессорами. Преобразователь содержит встроенный контроллер.



    SINAMICS G120P – Технические данные

    Диапазон напряжений и мощностей

    3ф. 380 В – 480 В AC ± 10%
    IP20: 0.37 кВт до 75 кВт
    IP55: 0.37 кВт до 90 кВт

    Тип управления

    Векторное управление без датчика, поддержание потока двигателя постоянным (FCC), U/f характеристика, параметрируемая U/f характеристика, ECO режим

    Входы

    6 цифровых входов, 4 аналоговых входа

    Выходы

    3 релейных выхода, 2 аналоговых выхода

    Частотные преобразователи Siemens SINAMICS G120

    Модульные частотные преобразователи SINAMICS G120: эффективность, универсальность, системный подход.

    03.02.2021

    «Всегда правильный выбор + добавленная стоимость» — звучит привлекательно.
    Что это значит на практике для пользователя при работе с оборудованием Siemens?

    Очевидно, что правильный выбор определяется возможностью выполнить конкретную задачу. Добавленная стоимость напрямую связана с повышением производительности, качеством и достигаемой эффективностью того или иного процесса. Система интегрированных приводных решений Siemens подразумевает, что все компоненты приводных систем оптимально согласованы друг с другом, что обеспечивает их наилучшее взаимодействие в любом приложении.

    Преобразователи частоты модельного ряда SINAMICS G разработаны для решения стандартных задач управления асинхронными двигателями, которые характеризуются ограниченными требованиями к динамике двигателя. Общепромышленные преобразователи частоты SINAMICS G обеспечивают выходную мощность от 0,55 кВт до 6600 кВт и включают решения от компактных преобразователей до встраиваемых на шасси и до шкафного исполнения.
    В процессе эксплуатации, устройства SINAMICS G в полной мере демонстрируют отличные технологические характеристики. Это и спектр мощностей, и единая упрощенная концепция управления, значительно сокращающая затраты на обучение, и сервисное обслуживание. Не последнюю роль в выборе SINAMICS G играет и оптимальное соотношение цены и производительности.

    Преобразователь частоты SINAMICS G120 предназначен для точного и эффективного управления двигателями по скорости / моменту в диапазоне мощностей от 0,55 до 250 кВт. Благодаря вертикальной интеграции силовая система привода эффективно встраивается в общую автоматизированную рабочую среду, что является важным условием для повышения добавленной стоимости.

    Благодаря модульной концепции SINAMICS G120 возможна замена модулей под напряжением, что обеспечивает максимальные удобства в обслуживании устройства. Взаимосовместимые силовые модули (PM) и Управляющие модули (CU) предназначены для выполнения специальных функций с соответствующими техническими характеристиками: это означает, что пользователь выбирает только те функции, которые действительно необходимы. При обновлении системы заменяются или обновляются только те модули, которые фактически задействованы в управлении.

    Модульность SINAMICS G120 обеспечивает множество преимуществ для пользователя:

    • простой выбор компонентов;

    • уменьшение расходов и быструю замену, сокращение складских запасов;

    • простую возможность расширения;

    • высокую надежность встроенной коммуникации.

    Таблица совместимости Силовых и Управляющих модулей серии SINAMICS G120.

    Управляющие модули Силовые модули Приложения
    PM230 IP20 PM230 IP55 PM240-2* PM240 PM250
    CU230P-2 В приложениях с насосами, вентиляторами, компрессорами
    CU240B-2 Для приложений в общем машиностроении, напр. , ленточные транспортеры, мешалки и экструдеры
    CU240E-2
    CU250S-2 Для индивидуальных приводов с высокими требованиями к управлению по скорости, напр. , экструдеров, центрифуг, и для таких задач позиционирования, как ленточные транспортеры, спускоподъемные операции

    * есть исключения

    Стандартные преобразователи SINAMICS G120, сочетающие силовой модуль с определенным типом управляющего модуля обеспечивают возможность реализовать базовые или расширенные функции безопасности в соответствии с требованиями стандарта IEC 61508 SIL. Интегрированные функции (Safety Integrated) приводов сертифицированы независимыми уполномоченными организациями.

    Отличительными особенностями стандартных преобразователей SINAMICS G120 / G120P является доступность интегрированных функций безопасности, реализация эффективной технологии питания, концепция охлаждения и специального покрытия блоков электроники.

    Функции безопасности CU230P-2 CU240E-2 CU240E-2 F CU250S-2 Описание
    Безопасное отключение крутящего момента, STO Защита от непреднамеренного запуска привода; безопасное переключение в состояние без крутящего момента; возможность быстрого продолжения операции
    Безопасный останов, SS1 Быстрая и безопасная остановка привода, особенно при высоких инерциях; работа без энкодера
    Безопасное ограничение скорости, SLS Защита от опасных движений при превышении предельной скорости; не требуется энкодер
    Безопасное направление вращения, SDI Функция позволяет приводу вращаться только в выбранном направлении
    Безопасный контроль скорости, SSM Сообщение при падении скорости привода ниже специфицированной частоты вращения/скорости подачи

    Энергоэффективные решения серии SINAMICS G120. При реализации энергоэффективных решений Siemens рассматривает не только производственный процесс как единое целое, но и каждую отдельную технологическую операцию. Благодаря энергоэффективным компонентам и решениям Siemens можно уменьшить расход энергии на установке. Здесь важную роль играют, например, преобразователи частоты с функцией рекуперации для приложений с переменной скоростью вращения или устройства плавного пуска для электроприводов постоянной скорости.

    Силовые модули SINAMICS G120.

    Эффективная технология питания, реализованная в силовых модулях PM250, позволяет рекуперировать генерируемую энергию в сеть и поэтому не используются тормозные резисторы. Это позволяет, например, в приложениях, связанных с грузоподъемным оборудованием, экономить до 60% требуемой энергии, которая может быть использована в других частях той же установки. Тем самым, кроме экономии энергии, в конструкции электрошкафа можно исключить дополнительный теплоотвод и сэкономить монтажное пространство, что, в свою очередь, сокращает текущие эксплуатационные расходы. Преобразователи с поддержкой рекуперации являются одинаково привлекательным решением как для пользователей, так и для OEM-производителей.

    Инновационная концепция охлаждения для сетевого питания 220 В и 400 В реализована в силовом модуле PM240-2 — вариант с выносным радиатором особенно актуален при монтаже в компактных шкафах с высокими требованиями к охлаждению.

    Основные технические характеристики
    Силовых модулей серии SINAMICS G120


    Силовые модули PM240 / PM240-2 IP20 PM250 IP20
    Напряжение питания 1 AC / 3 AC 200 … 240 В +/–10% 3 AC 380 … 480 В +/–10% 3 AC 500 . .. 690 В +/–10 % 3 AC 380 … 480 В +/–10 %
    Мощность HO LO HO LO
    HO – высокая перегрузка
    LO – низкая перегрузка
    200 … 240 В
    1 AC 0,37 … 3 кВт
    3 AC 0,37 … 45 кВт

    380 … 480 В
    3 AC 0,37 … 200 кВт

    500 … 690 В
    3 AC 7,5 … 110 кВт

    200 … 240 В
    1 AC 0,55 … 4 кВт
    3 AC 0,55 … 55 кВт

    380 … 480 В
    3 AC 0,55 . .. 250 кВт

    500 … 690 В
    3 AC 11 … 132 кВт

    без фильтра
    15 … 75 кВт

    с фильтром
    5,5 … 75 кВт

    без фильтра
    18,5 … 90 кВт

    с фильтром
    7,5 … 90 кВт

    Входной ток HO LO HO LO
    (в зависимости от нагрузки двигателя и полного сопротивления сети) 200 … 240 В
    1 AC 6,6 … 37,5 A
    3 AC 3,8 … 164 A

    380 … 480 В
    3 AC 2,0 . .. 442 A

    500 … 690 В
    3 AC 11 … 122 A

    200 … 240 В
    1 AC 7,5 … 43 A
    3 AC 4,3 … 172 A

    380 … 480 В
    3 AC 2,3 … 442 A

    500 … 690 В
    3 AC 14 … 137 A

    13,2 … 135 A 18 … 166 A
    Выходной ток HO LO HO LO
    (ухудшение параметров при температуре окружающей среды)


    > 40 °C (LO) или
    > 50 °C (HO)

    200 . .. 240 В
    1 AC 2,3 … 13,6 A
    3 AC 2,3 … 154 A

    380 … 480 В
    3 AC 1,3 … 370 A

    500 … 690 В
    3 AC 11 … 115 A

    200 … 240 В
    1 AC 3,2 … 17,5 A
    3 AC 3,2 … 178 A

    380 … 480 В
    3 AC 1,7 … 477 A

    500 … 690 В
    3 AC 14 … 142 A

    1,3 … 145 A 1,7 … 178 A
    Электрические характеристики
    Частота сети 47 … 63 Гц
    Выходная частота 0 . .. 550 Гц (режимы управления U/f и FCC), 200 Гц (бездатчиковое векторное управление)
    Функции
    Функции торможения Реостатное торможение, торможение постоянным током, стояночный тормоз двигателя, смешанное торможение Рекуперация энергии в генераторном режиме
    Подключаемые двигатели Трехфазные асинхронные двигатели и синхронные реактивные электродвигатели

    Управляющие модули SINAMICS G120.

    Управление преобразователем осуществляется через Управляющий модуль. Для оптимального выбора Управляющего модуля необходимо предусмотреть и учитывать следующие характеристики:

    • Используется ли обратная связь по скорости?

    • В каком объеме требуются интегрированные функции безопасности?

    • Сколько и какие входы и выходы требуются?

    • Какой тип системы связи / шины необходим?

    Управляющий модуль контролирует работу силового модуля и подключенный двигатель в нескольких типах регулирования по выбору. Он поддерживает связь с локальной или центральной системой управления, а также с устройствами контроля.

    Основные технические характеристики
    Управляющих модулей серии SINAMICS G120


    Управляющие модули CU230P-2 CU230E-2 CU250S-2
    Конфигурация Оптимизированное под приложение кол-во вх./вых. Стандартное кол-во вх./вых. и встроенные функции повышенной безопасности Расширенное кол-во вх./вых., встроенные функции повышенной безопасности и простое позиционирование
    Функции коммуникации
    PROFINET CU230P-2 PN CU240E-2 PN, CU240E-2 PN-F CU250S-2 PN
    PROFIBUS DP CU230P-2 DP CU240E-2 DP, CU240E-2 DP-F CU250S-2 DP
    Modbus RTU и USS CU230P-2 ОВКВ CU240E-2, CU240E-2 F CU250S-2
    BACnet MS/TP CU230P-2 HVAC
    CANopen CU250S-2 CAN
    USB-интерфейс 1 1 1
    Функции безопасности
    Напряжение питания DC 24 В (через силовые модули или из внешнего источника)
    Цифровые входы повышенной безопасности CU240E-2, CU240E-2 DP: 1
    CU240E-2 DP-F: 3
    3
    Параметрируемые аналоговые входы 2x (-10 до+10 В,0/4 до 20 мА)


    1x (0/4 до 20 мА, Pt1000/LG-Ni1000)
    1x (Pt1000/LG-Ni1000)

    2 x (–10 до +10 В, 0/4 до 20 мА) 2 x (–10 до +10 В, 0/4 до 20 мА)
    Цифровые выходы 2 x (релейный NO/NC, AC 250 В, 2 A, DC 30 В, 5 A)


    1 x (релейный NO, DC 30 В, 0,5 A)

    1 x (транзисторный, DC 30 В, 0,5 A)
    2 x (релейный NO/NC, DC 30 В, 0,5 A)
    4 x (транзисторный, DC 30 В, 0,5 A) Возможно использование в качестве цифровых входов


    1 x реле: NO: DC 30 В, 0,5 A
    2 x реле: NO/NC: DC 30 В, 0,5 A

    Аналоговые выходы 2 x (0 до 10 В, 0/4 до 20 мА) 1 x (0 до 10 В, 0/4 до 20 мА)
    1 x (0 до 10 В, 0 до 20 мА)
    2 x (0 до 10 В, 0/4 до 20 мА)
    Функции
    Режим управления / регулирования U/f (линейная, квадратичная, по точкам, FСC, ECO), векторное управление скоростью и моментом без датчика U/f (линейная, квадратичная, по точкам, FСC, ECO), векторное управление скоростью и моментом без датчика U/f (линейная, квадратичная, по точкам, FСC, ECO), векторное управление скоростью и моментом без датчика, векторное управление скоростью и моментом с датчиком
    Заданные значения Выбор заданного значения: аналоговое значение, постоянные заданные значения (макс. 16), моторпотенциометр, коммуникационный интерфейс, ПИД-регулятор для технологических переменных; канал заданных значений: минимальная скорость, максимальная скорость, задатчик интенсивности со сглаживанием, 4 пропускаемые частоты

    Панели оператора SINAMICS G120.

    Для простого и эффективного локального управления и индикации в SINAMICS G120 предлагаются две различные панели оператора: базовая панель оператора (BOP-2) и интеллектуальная панель оператора (IOP-2).

    Интересный факт. Одна из профессиональных наград Engineers’ Choice Grand Award в 2019 году была присуждена смарт-модулю доступа — Siemens SINAMICS G120 Smart Access Module— аксессуару, который обеспечивает интерфейс с преобразователями частоты SINAMICS G120. C помощью любого мобильного устройства пользователь может по WiFi подключиться к серверу G120 для редактирования параметров, запуска в работу привода и другие функции. Таким образом, практически нет необходимости загружать дополнительное программное обеспечение.

    Базовая модель модульного привода для низких и средних мощностей Siemens SIMANICS G120 находит широкое применение в машиностроении, автомобильной промышленности, текстильной промышленности, в химической и нефтеперерабатывающей отрасли и полиграфии, а также в металлургии. Приложения включают насосы и вентиляторы, компрессоры, центрифуги, подъемно-транспортное оборудование.

    Например, в рамках модернизации объектов ОАО «Татнефть» в составе АСУ ТП установки комплексной подготовки нефти было использовано оборудование SINAMICS G120 для монтажа в шкафу. Система построена по иерархическому принципу: нижний уровень представляет собой КИП, на среднем уровне в числе другого оборудования установлены частотные преобразователи SINAMICS G120. Для формирования системы использована сеть Profibus, взаимосвязь с другими подсистемами реализована посредством Modbus.

    В качестве примера из другой отрасли можно привести Картонно-бумажный комбинат в Набережных Челнах.
    Задача: модернизация линии по переработки макулатурной массы без остановки производственного процесса. В рамках проекта был автоматизирован 21 электропривод общей номинальной мощностью более 1700 кВт.
Для управления электроприводами применяется преобразователь частоты SINAMICS G120.

    Запросить технико-коммерческое предложение …>>

    Информационный бюллетень: Частотные преобразователи Siemens SINAMICS G (PDF, RU) …>>
    Каталог: Преобразователи SINAMICS V20, G120 (RU, PDF) …>>

    Раздел сайта: Электромеханика Siemens …>>

    Ошибки и ремонт SINAMICS G120 в

    Веймар

    • Ремонт SINAMICS G120
    • Ошибки SINAMICS G120
    • Функциональные схемы SINAMICS G120
    • Ремонт SINAMICS G120 в сервисном центре Кернел, преимущества
    • Как оставить заявку на ремонт SINAMICS G120?

    Ремонт SINAMICS G120

    Компания «Кернел» производит ремонт частотных преобразователей SINAMICS G120 в с 2002 года. За это время мы накопили колоссальный опыт в том числе опыт в ремонте SINAMICS G120 такого известного производителя как SIEMENS. Ремонт подобной промышленной электроники ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

    Частотный преобразователь SINAMICS G120, как и другие его собратья оснащен информационной панелью, призванной сделать общение оператора и преобразователя максимально легким и комфортным. При вводе в эксплуатацию оборудования с помощью данной панели устройство программируется и настраивается, а в случае непредвиденной ситуации на панель частотного преобразователя выводится ошибка, вызвавшая аварийную остановку оборудования. В таблицах ниже приведены все возможные ошибки SINAMICS G120. Устранение причины ошибки и ее сброс на преобразователе позволит в кратчайшие сроки возобновить работу. К сожалению не все ошибки можно исправить самостоятельно, некоторые ошибки SINAMICS G120 возможно исправить только в специализированных сервисных центрах.

    Специалисты нашего сервисного центра уделяют максимальное внимание к качеству исполнения ремонта, программирования и настройке частотных преобразователей, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на ремонт SINAMICS G120 и замененные в процессе ремонта компоненты шесть месяцев.

    Ремонт SINAMICS G120 в производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного оборудования, квалифицированным персоналом с инженерным образованием.

    Если на вашем производстве появились проблемы с преобразователем частоты SINAMICS G120, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Обращайтесь в сервисный центр «Кернел». Специалисты нашей компании в минимальные сроки проведут глубокую диагностику преобразователя частоты и последующий ремонт SINAMICS G120. Оставьте заказ на ремонт частотника используя форму на сайте.

    Ошибки SINAMICS G120

    Текст класса сообщения (номер по PROFIdrive)

    Причина и способ устранения.

    Диагностический интерфейс

    PN

    (шест.)

    DS1

    (дес.)

    DP

    (дес.)

    ET 200

    (дес.)

    NAMUR (r3113.x)

    Ошибка аппаратного / программного обеспечения (1)

    Обнаружено неправильное поведение аппаратного или программного обеспечения. Выполнить ПИТАНИЕ ВКЛ соответствующего компонента. Если ошибка повторяется, обратиться в службу поддержки.

    9000

    0

    16

    9

    0

    Ошибка сети (2)

    Возникла ошибка сетевого питания (выпадение фазы, уровень напряжения …). Проверить сеть / предохранители. Проверить напряжение питающей сети. Проверить проводку.

    9001

    1

    17

    24

    1

    Ошибка напряжения питания (3)

    Обнаружена неисправность в цепи питания электронных компонентов (48 В, 24 В, 5 В …). Проверить электропроводку. Проверить уровень напряжения.

    9002

    2

    2 1

    3 2

    2 1

    3 2

    15

    Повышенное напряжение промежуточного контура (4)

    Напряжение промежуточного контура недопустимо высокое. Проверить параметры установки (сеть, дроссель, напряжения). Проверить настройки устройства питания.

    9003

    3

    18

    24

    2

    Ошибка силовой электроники (5)

    Обнаружено недопустимое рабочее состояние силовой электроники (ток перегрузки, перегрев, сбой IGBT …). Проверить соблюдение допустимых нагрузочных циклов. Проверить температуру окружающей среды (вентилятор).

    9004

    4

    19

    24

    3

    Перегрев электронного компонента (6)

    Температура компонента превысила допустимый верхний предел. Проверить температуру окружающей среды / вентиляцию электрошкафа.

    9005

    5

    20

    5

    4

    Распознано замыкание на землю или замыкание фаз (7)

    Распознано замыкание на землю или замыкание фаз в силовых кабелях или обмотках двигателя. Проверить силовые кабели (соединение). Проверьте двигатель.

    9006

    6

    21

    20

    5

    Перегрузка двигателя (8)

    Двигатель эксплуатировался за пределами допустимого диапазона (температура, ток, крутящий момент …). Проверить нагрузочные циклы и установленные ограничения. Проверить температуру окружающей среды / вентиляцию двигателя.

    9007

    7

    22

    24

    6

    Нарушена коммуникация с контроллером верхнего уровня (9)

    Связь с контроллером верхнего уровня (внутреннее соединение, PROFIBUS, PROFINET …) нарушена или разорвана. Проверить состояние контроллера верхнего уровня. Проверить соединение /

    -провода связи. Проверить проект шины / такты.

    9008

    8

    23

    19

    7

    Безопасный канал контроля обнаружил ошибку (10)

    Контроль безопасного режима (Safety) обнаружил ошибку.

    9009

    9

    24

    25

    8

    Фактическое значение положения / частоты вращения ошибочно или недоступно (11)

    При обработке сигналов датчиков (путевые сигналы, нулевые метки, абсолютные значения …) обнаружено недопустимое состояние сигнала. Проверить датчик / состояние сигнала датчика. Учитывать максимально допустимую частоту.

    900A

    10

    25

    29

    9

    Нарушена внутренняя (DRIVE-CLiQ) коммуникация (12)

    Внутренняя коммуникация между компонентами SINAMICS нарушена или прервана. Проверить кабельную разводку DRIVE- CLiQ. Соблюдать правила монтажа приводов в соответствии с нормами ЭМС. Соблюдать максимально допустимую количественную структуру / такты.

    900B

    11

    26

    31

    10

    Ошибка питания (13)

    Устройство питания не работает или неисправно. Проверить устройство питания и среду (сеть, фильтры, дроссели, предохранители …). Проверить регулирование питания.

    900C

    12

    27

    24

    11

    Ошибка тормозного прерывателя/модуля торможения (14)

    Внутренний или внешний модуль торможения неисправен или перегружен (температура). Проверить подключение / состояние модуля торможения. Соблюдать допустимое количество и длительность процессов торможения.

    900D

    13

    28

    24

    15

    Ошибка сетевого фильтра (15)

    Контроль сетевого фильтра обнаружил слишком высокую температуру или другое недопустимое состояние. Проверить температуру/контроль температуры. Проверить допустимость проекта (тип фильтра, устройство питания, пороговые значения…).

    900E

    14

    17

    24

    15

    Внешнее измеренное значение/состояние сигнала за пределами допустимого диапазона (16)

    Измеренное значение / состояние сигнала, считанное через входную область (цифровой / аналоговый / температура), приняло недопустимое значение / состояние. Определить и проверить соответствующий сигнал. Проверить настроенные пороговые значения.

    900F

    15

    29

    26

    15

    Ошибка применения / технологической функции (17)

    При осуществлении применения / технологической функции превышено (заданное) ограничение (позиция, скорость, момент вращения …). Определить и проверить соответствующее ограничение. Проверить уставку по умолчанию контроллера верхнего уровня.

    9010

    16

    30

    9

    15

    Ошибка параметрирования/конфигурации/процесса ввода в эксплуатацию (18)

    Обнаружена ошибка параметрирования или процесса ввода в эксплуатацию, или параметрирование не соответствует обнаруженной конфигурации устройств. Точная локализация ошибки при помощи инструмента ввода в эксплуатацию.

    Согласование параметрирования или конфигурации устройств.

    9011

    17

    31

    16

    15

    Общая ошибка привода (19)

    Групповая ошибка. Точная локализация ошибки при помощи инструмента ввода в эксплуатацию.

    9012

    18

    9

    9

    15

    Ошибка вспомогательного агрегата (20)

    Контроль вспомогательного агрегата (входной трансформатор, система охлаждения …) обнаружил недопустимое состояние. Локализовать ошибку и проверить соответствующее устройство.

    9013

    19

    29

    26

    15

    1. Недостаточное напряжение в цепи питания электронных компонентов
    2. Чрезмерное напряжение в цепи питания электронных компонентов

    Руководство пользователя SINAMICS G120 manual – скачать PDF

    Функциональные схемы SINAMICS G120

    SINAMICS G120 Управляющие модули CU230P-2

    Конфигурация
    адреса и диагностика

    Регулирование

    Ремонт SINAMICS G120 в сервисном центре Кернел, преимущества

    Специалисты сервисного центра Кернел выполнят ремонт SINAMICS G120 в максимально сжатые сроки. При ремонте преобразователя частоты SINAMICS G120 в вы гарантированно получаете:

    • Глубокую диагностику неисправного преобразователя с выявлением неисправных компонентов;
    • Замену неисправных компонентов на новые;
    • Ремонт SINAMICS G120 в максимально сжатые сроки;
    • Проверку отремонтированного частотника на специальном стенде;
    • Оригинальные запасные части;
    • Гарантию на ремонт SINAMICS G120 6 месяцев;
    • Гарантию на запасные части 6 месяцев.

    Компания «Кернел» предлагает квалифицированный ремонт частотных преобразователей в сжатые сроки по цене 20% – 40% от стоимости нового частотника. За время существования компании, наши инженеры отремонтировали не одну тысячу единиц промышленного оборудования, постоянно повышая свою квалификацию. Вот далеко не полный список модулей SINAMICS серии G120 ремонт которых предлагает наш сервисный центр.

    Cиловой модуль SINAMICS G120 POWER MODULE PM240

    Cиловой модуль SINAMICS G120 POWER MODULE PM250

    6SL3224-0BE21-5UA0

    6SL3224-0BE22-2UA0

    6SL3224-0BE23-0UA0

    6SL3224-0BE24-0UA0

    6SL3224-0BE25-5AA0

    6SL3224-0BE27-5AA0

    6SL3224-0BE31-1AA0

    6SL3224-0BE31-5AA0

    6SL3224-0BE31-8AA0

    6SL3224-0BE32-2AA0

    6SL3224-0BE33-0AA0

    6SL3224-0BE34-5AA0

    6SL3224-0BE35-5AA0

    6SL3224-0BE37-5AA0

    6SL3225-0BE25-5AA0

    6SL3225-0BE27-5AA0

    6SL3225-0BE31-1AA0

    6SL3225-0BE31-5AA0

    6SL3225-0BE31-8AA0

    6SL3225-0BE32-2AA0

    6SL3225-0BE33-0AA0

    6SL3225-0BE33-7AA0

    6SL3225-0BE34-5AA0

    6SL3225-0BE35-5AA0

    6SL3225-0BE37-5AA0

    Cиловой модуль SINAMICS G120 POWER MODULE PM260

    Модули управления SINAMICS G120

    6SL3225-0Bh37-5AA0

    6SL3225-0Bh37-5UA0

    6SL3225-0Bh41-1AA0

    6SL3225-0Bh41-1UA0

    6SL3225-0Bh41-5AA0

    6SL3225-0Bh41-5UA0

    6SL3225-0Bh42-2AA0

    6SL3225-0Bh42-2UA0

    6SL3225-0Bh43-0AA0

    6SL3225-0Bh43-0UA0

    6SL3225-0Bh43-7AA0

    6SL3225-0Bh43-7UA0

    6SL3244-0BA20-1BA0 SINAMICS G120 CONTROL UNIT CU240S S-TYPE

    6SL3244-0BA20-1FA0 SINAMICS G120 CONTROL UNIT CU240S PN S-TYPE STANDARD

    6SL3244-0BA20-1PA0 SINAMICS G120 CONTROL UNIT CU240S DP S-TYPE STANDARD

    6SL3244-0BA21-1PA0 SINAMICS G120 CONTROL UNIT CU240S DP-F S-TYPE

    К сожалению, от поломок дорогостоящего оборудования никто не застрахован. В зависимости от разных факторов, рано или поздно, любое, даже самое надежное промышленное оборудование выходит из строя, преобразователь частоты SINAMICS G120 не исключение. В данной ситуации на помощь придет наша компания, и инженеры, профессионализм которых не ставится под сомнение.

    Благодаря новейшему инновационному диагностическому оборудованию инженеры сервисного центра в кратчайшие сроки проведут глубокую диагностику вышедшего из строя частотного преобразователя SINAMICS G120 найдут неисправный компонент и заменят его на новый.

    Еще раз хочется подчеркнуть тот факт, что, производя ремонт SINAMICS G120 в мы используем только оригинальные запасные части и даем гарантию не только на проведенные ремонтно-восстановительные работы, но и на запасные части, которые были заменены в процессе восстановления частотного преобразователя шесть месяцев.

    Мы всегда стараемся входить в положение заказчика и выполнить ремонт SINAMICS G120 в максимально кратчайшие сроки тем самым минимизировать простой оборудования.

    Мы ценим своих клиентов и делаем упор на качество выполненных работ, а также время его выполнения. Сберегите свой бюджет, обратитесь за ремонтом SINAMICS G120 в нашу компанию.

    Как оставить заявку на ремонт SINAMICS G120?

    Оставить заявку на ремонт SINAMICS G120 в можно с помощью специальной формы, которая вызывается нажатием одноименной кнопки в верхней части страницы. Все вопросы, связанные с ремонтом SINAMICS G120, вы можете задать нашим менеджерам. Связаться с ними можно несколькими способами:

    • Заказав обратный звонок (кнопка в правом нижнем углу сайта)
    • Посредством чата (кнопка расположена с левой стороны сайта)
    • Позвонив по номеру телефона: +7(8482) 79-78-54; +7(917) 121-53-01
    • Написав на электронную почту: [email protected]

    Вот далеко не полный список производителей промышленной электроники и оборудования, ремонтируемой в нашей компании.

    • Другие услуги по ремонту промышленной эелектроники и оборудования
      • Программирование панели оператора – Siemens Simatic в
      • Ремонт Simodrive 611 в
      • Ремонт SIMODRIVE 6SN1123 в
      • Ремонт SIMODRIVE 6SN1118 в
      • Ремонт SIMOVERT MASTERDRIVES в
      • Ремонт и ошибки SINAMICS S120
      • Ремонт и ошибки SINAMICS G120
      • Ремонт SINAMICS V20 в
      • Ремонт SINAMICS G110 в
      • Ошибки SINAMICS
      • Ошибки и ремонт SINUMERIK 840D в
      • Ремонт и ошибки SINUMERIK 828D
      • Ошибки и ремонт SINUMERIK 808D в
      • Ремонт и ошибки SINUMERIK 802D
      • Ремонт и ошибки SINUMERIK 810D
      • Ошибки и ремонт MICROMASTER 440 в
      • Ошибки и ремонт MICROMASTER 420 в
      • Ошибки и ремонт MICROMASTER 430 в
      • SINUMERIK PCU 50 – ремонт и ошибки
      • Ошибки и ремонт контроллеров SIENENS SIMATIC S7 300 в
      • Ошибки и ремонт контроллеров SIENENS SIMATIC S7 200 в
      • Ремонт контроллеров SIENENS SIMATIC S7 400, ошибки
      • Ремонт двигателей SIEMENS в
      • Ошибки и ремонт SIEMENS SIMOTION в
      • Ремонт и неисправности панели оператора SIEMENS SIMATIC
      • Ремонт промышленного компьютера Siemens Simatic IPC PANEL PC в
      • РОшибки и ремонт контроллеров SIEMENS SIMATIC S5 в
      • Все услуги по ремонту промышленной электроники и оборудования

    Модульные векторные приводы SINAMICS G120 | Диски стандартной производительности

    Содержание

    Перейти к

    • Что нового?
    • Обзор сильных сторон
    • Типичные области применения
    • Техническое введение
    • Дополнительные компоненты
    • Руководство по Smart Access
    • Успех – SINAMICS G120 в Америке
    • Загрузка и поддержка
    • Простая конфигурация и заказ

    Обзор сильных сторон SINAMICS G120, многофункциональный привод практически для любых промышленных задач.

    Разнообразный
    • Широкий диапазон мощности от 0,5 до 400 л.с. (от 0,55 до 250 кВт)
    • Самая универсальная приводная система на рынке
    • Доступен не только в версиях низкого и среднего, но и высокого напряжения
    Модульный
    • Множество вариантов комбинации компонентов (модуль питания, блок управления, панель оператора)
    • Простое подключение к контроллерам SIMATIC и бесшовная интеграция в среду Totally Integrated Automation (TIA)
    • Смешивайте и сочетайте широкий спектр компонентов для удовлетворения ваших потребностей
    Эффективный
    • Одна стандартная инженерная система для всех приводов
    • Монтаж вплотную друг к другу без ухудшения характеристик
    • Усовершенствованная энергоэффективная эксплуатация с рекуперативной обратной связью по мощности в сеть для энергосбережения
    • Более быстрое проектирование – с помощью SINAMICS Средства выбора, оценки и конфигурирования продуктов: SIZER, TIA Selection Tool и DT-Configurator
    • Быстрый ввод в эксплуатацию и резервное копирование данных — через модуль Smart Access, панель оператора, SD-карту или TIA Portal
    Безопасно
    • Универсальная стандартизированная концепция безопасности — Safety Integrated
    • Функции безопасности: STO, SS1, SBC, SLS, SDI, SSM
    • Полная реализация функций безопасности в соответствии с SIL 2 (EN 61508) и PL d (EN ISO 13849-1)

    Типичные области применения Модульный частотно-регулируемый привод подходит для следующих применений.

    Насосные/вентиляционные/компрессионные

    для любого применения, эффективно перемещающего воздух и жидкость.



    Непрерывное движение

    • Центробежные
      насосы
    • Радиальные/осевые вентиляторы
    • Центробежные компрессоры



    Прерывистое движение

    • Насосы гидравлические
    • Насосы-дозаторы
    Движущийся

    для простых и динамичных конвейерных систем и кранов-штабелеров.



    Непрерывное движение

    • Ленточные конвейеры
    • Роликовые конвейеры
    • Цепные конвейеры
    • Верт./гориз. обработка
    • Лифты
    • Эскалаторы
    • Козловые краны
    • Корабельные приводы
    • Канатные дороги



    Прерывистое движение

    • Ускоряющие конвейеры
    • Стеллажные питатели
    Обработка

    для непрерывных процессов с высокой точностью скорости и крутящего момента.



    Непрерывное движение

    • Мельницы
    • Смесители
    • Смесители
    • Дробилки
    • Мешалки
    • Центрифуги
    • Экструдеры
    • Вращающиеся печи



    Прерывистое движение

    • Трубчатые выбойные машины
    Позиционирование

    для позиционирования отдельных осей, примеры включают:

    • Погрузочно-разгрузочные работы – поворотные столы и устройства подъема/опускания на конвейерных системах
    • Движение людей – лифты, эскалаторы, движущиеся дорожки
    • Развлечения – колесо обозрения, американские горки, аттракционы в парке развлечений
    • Краны

    Технологии

    Формат

    Блочный компонент привода

    Напряжение питания/диапазон мощности

    1 AC 200–240 В ± 10 %: 0,75–5 л. с. (0,55–3,75 кВт)
    3 AC 200–240 В ± 10 %: 7,5–75 л.с. (5,5–55 кВт)
    3 AC 380–480 В ± 10 %: 40,75 л.с. (0,55–250 кВт)
    3 AC 500–690 В ± 10%: 10–125 л.с. (11–132 кВт)

    Методы контроля

    В/Гц

    • Управление V/f (общее)

    • С линейной характеристикой

    • С параболической характеристикой

    • С характеристикой, определяемой пользователем

    • С управлением по току (FCC)0003

    • ECO линейный/параболический (режим ECO)

    • Компенсация скольжения, ориентированное на поле управление скоростью и крутящим моментом с/без энкодера

    Vector

    • Без сенсора (SLVC)

    • С Encoder

    • Droop

    • Адаптация контроллера скорости

    • Контроллер скорости предварительный контролл и эталонный модель

    • ОТКРЫТИЕ Фактическое значение скорости

    . 0003

    • Адаптация регулятора тока

    • Быстрое намагничивание для асинхронных двигателей

    • Байпас без синхронизации

    • Автом. настройка контроллера Vector

    • Precontrol

    Связь

    PROFINET, PROFIBUS DP, EtherNet/IP™, USS, Modbus RTU, BACnet MS/TP

     Функции прошивки/программного обеспечения

    • Технология BICO

    • Бесплатные функциональные блоки

    • Встроенные макросы подключения/приложения

    • Оптимизированное управление с обратной связью

    • Копирование параметров

    • Возможность позиционирования с помощью EPOS

    • Генератор рампы

    • Технологический контроллер

    • Отметка времени для отчетов об ошибках и предупреждениях

    • Веб-сервер / Smart Access

    Функции торможения

    • Комбинированное торможение

    • Торможение постоянным током

    • Динамическое торможение

    Функции эффективности / энергосбережения

    • Автоматический перезапуск

    • Перезапуск на лету

    • Кинетическая буферизация

    • Режим ECO

    • Калькулятор энергии/расхода

    • Режим гибернации

    Функции защиты привода

    • Обнаружение обрыва коммуникационной шины

    • Обнаружение отсутствия коммуникационных телеграмм

    • Защита привода от перегрева

    • Внешний контроль ошибок и предупреждений

    • Защита ноу-хау

    • Потеря контроля аналогового входного сигнала

    • Контроллер повышенного напряжения

    • Контроллер пониженного напряжения

    • Защита от записи

    Функции защиты двигателя

    • Контроль и защита от блокировки и опрокидывания

    • Контроль и защита от перегрузки двигателя

    • Защита двигателя от перегрева

    • Защита двигателя от короткого замыкания и замыкания на землю

    • Обнаружение обрыва фазы (как для питания, так и для двигателя)

    • Контроль скорости и крутящего момента

    Совместимость двигателей

    Индукция, синхронное сопротивление

    Степень защиты

    IP20 (и UL Type 1 (с комплектами для настенного монтажа SINAMICS G120)

    Средства выбора/конфигурации системы

    Ввод в эксплуатацию / инжиниринг

    Прочие характеристики

    • Съемные клеммы

    • Гибкий монтаж с помощью комплекта для настенного монтажа UL-1 и опции сквозного монтажа

    • Встроенный тормозной прерыватель

    • Возможность рекуперации энергии

    • Опции для суровых условий

    Встроенная технология безопасности

    • Безопасное отключение крутящего момента

    • Безопасный останов 1

    • Безопасное управление тормозом

    • Безопасно-ограниченная скорость

    • Монитор безопасной скорости

    • Безопасное направление

    Соответствие стандартам

    UL, cUL, CE, C-Tick (RCM), SEMI F47

    Дополнительные компоненты Блок управления управляет и контролирует силовой модуль и подключенный двигатель, используя несколько выбираемых типов управления с обратной связью. Он поддерживает связь с локальным или центральным контроллером и устройствами мониторинга. Силовой модуль питает двигатель мощностью от 0,75 до 400 л.с. (от 0,55 до 250 кВт). В нем используется современная технология IGBT с широтно-импульсной модуляцией для исключительно надежной и гибкой работы двигателя. Комплексные функции защиты обеспечивают высокий уровень защиты силового модуля и двигателя.

    Siemens предлагает широкий ассортимент силовых модулей для самых разнообразных требований привода.

    Используя новейшие технологии силовых компонентов, силовые модули PM240-2 предлагают множество преимуществ, ранее недоступных для частотно-регулируемых приводов общего назначения (ЧРП). Благодаря более высокой плотности мощности, соответствующим блокам управления и панелям оператора, улучшенному векторному управлению, базовым возможностям позиционирования новый G120 доказывает, что он является лучшим в своем классе частотно-регулируемым приводом.



    Лучший в отрасли силовой модуль для стандартных приложений в машиностроении. PM240-2 включает в себя тормозной прерыватель (четырехквадрантные приложения) и подходит для большого количества приложений в общем машиностроении.



    Блок питания PM240-2 доступен для следующих диапазонов напряжения и мощности:

    • 1 AC 200–240 В:          0,75 – 5 л.с. (0,55 – 4,0 кВт)
    • 3 AC 200–240 В:         7,5–75 л.с. (5,5–55 кВт)
    • 3 AC 380–480 В:     0,75–400 л.с. (0,55–250 кВт)
    • 3 AC 500–690 В:     15–250 л.с. (11–250 кВт)

    Проходная конфигурация включает в себя те же функции, что и встраиваемые версии, но рассеивает большую часть теплопотерь снаружи шкафа управления. Модули поставляются в шести типоразмерах FSA – FSF и доступны для следующих диапазонов напряжения и мощности:

    • 3 AC 200–240 В:     1, 3, 5, 25, 40, 75 л.с. (0,75, 2,2, 4 , 18,5, 30, 55 кВт)
    • 3 AC 380–480 В:     4, 10, 20, 50, 75, 175 л.с. (3, 7,5, 15, 37, 55, 132 кВт)

    Идеальный силовой модуль для требований с обратной связью по рекуперации энергии. Это означает, что любая энергия торможения напрямую возвращается в систему питания (четырехквадрантные приложения — тормозной прерыватель не требуется).



    Силовой модуль PM250 доступен для следующих диапазонов напряжения и мощности:

    • 3 AC 380–480 В ±10 %:   10–125 л.с. (7,5–90 кВт)

    Блок управления (CU) управляет и контролирует силовой модуль и подключенный двигатель в нескольких выбираемых режимах работы. Он поддерживает связь с местными органами управления, а также с устройствами мониторинга и сетями оборудования, что обеспечивает исключительную производительность привода, который может быть интегрирован на полевом уровне. В дополнение к функциям управления CU также может выполнять другие задачи, которые могут быть адаптированы к соответствующему приложению путем параметризации. Компания Siemens разработала несколько CU для SINAMICS G120, ориентированных на различные приложения.

    Включая расширенную структуру количества входов/выходов, это идеально подходит для приложений без энкодера с требованиями безопасности.

    Этот блок особенно подходит для приводов с высокими требованиями к скорости и точности крутящего момента в сочетании с датчиком обратной связи. Интерфейс ввода-вывода, интерфейсы полевой шины и дополнительные программные функции идеально подходят для этих приложений.

    Интерфейс ввода/вывода устройства, интерфейсы полевой шины и дополнительные программные функции делают его особенно подходящим для приводов со встроенными технологическими функциями для насосов, вентиляторов и компрессоров.

    С аксессуарами SINAMICS вы еще больше расширяете возможности управления и управления SINAMICS G120.

    Веб-панель оператора с беспроводным клиентским подключением
    для мобильного ввода в эксплуатацию, диагностики, обслуживания



    С модулем SINAMICS G120 Smart Access Module беспроводное подключение мобильных устройств (смартфонов, планшетов, ноутбуков) через Wi-Fi к SINAMICS G120 привод, предоставляя мощный инструмент с многочисленными функциями для беспроводного ввода в эксплуатацию, диагностики и обслуживания. Модуль настраивается всего за несколько шагов. Благодаря функции веб-сервера не требуется установка или загрузка дополнительного программного обеспечения — все, что вам нужно, — это стандартный веб-браузер и доступная в продаже операционная система. Пользовательский интерфейс модуля SINAMICS G120 Smart Access Module прост и интуитивно понятен в настройке и использовании.



    Модуль Smart Access доступен в качестве дополнительной опции для всех блоков управления SINAMICS G120.

    • Быстрый ввод в эксплуатацию — мобильный и умный
    • Тест двигателя – настройка и изменение скорости двигателя
    • Простое обслуживание и диагностика
    • Краткий обзор всех параметров и настроек
    • Хранение и совместное использование данных привода

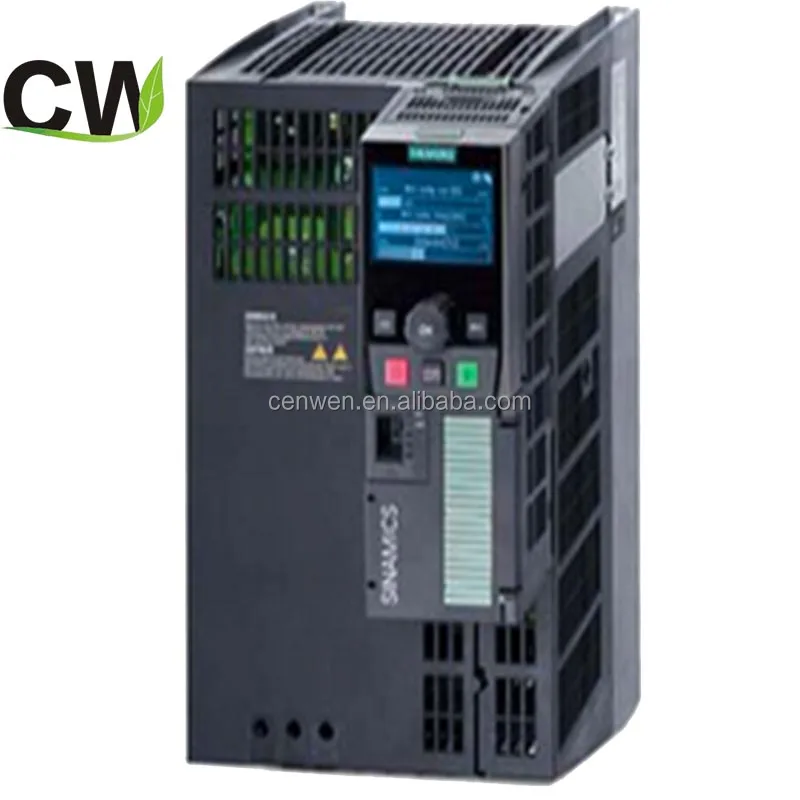

    Интеллектуальная панель оператора для прямого подключения к приводу

    для локального управления, контроля, настройки, диагностики, обслуживания



    Монтируемая интеллектуальная панель оператора IOP-2 и ее удаленная переносная версия обеспечивают быструю локальную настройку, диагностику неисправностей и интуитивно понятное управление приводами серии SINAMICS G120, а также упрощают корректировка настроек во время работы. Он оснащен интуитивно понятным центральным многофункциональным сенсорным колесом управления.



    Существует три способа использования IOP-2: прямое подключение к блоку управления привода, монтаж в дверь для работы вне шкафа управления и в качестве ручного блока IOP для проводной работы в труднодоступных местах. -места доступа.



    IOP-2 доступен в качестве дополнительной опции для приводов SINAMICS серии G120, G120X, G120C, G120D, G110M и SIMATIC ET 200pro FC-2

    • Высококонтрастный цветной дисплей с различными вариантами отображения
    • Ввод в эксплуатацию серии Fast
    • Простая конфигурация интерфейса полевой шины на базе Ethernet
    • Быстрый доступ к информации о текущей системе привода
    • Прямой контакт со службой поддержки через приложение Siemens Industry Online Support App
    • Простое подключение к мобильным устройствам (например, смартфонам, планшетам) с помощью двумерного кода (матрица данных или QR-код)

    Базовая панель оператора для прямого подключения к приводу

    для локального управления, контроля, ввода в эксплуатацию, диагностики



    Работа на основе меню и 2-строчный дисплей базовой панели оператора BOP-2 упрощают локальный ввод в эксплуатацию серии приводов SINAMICS G120. Одновременное отображение параметра и значения параметра, а также фильтрация параметров означает, что ввод привода в эксплуатацию может быть выполнен легко и, в большинстве случаев, без распечатки списка параметров.



    BOP-2 доступен в качестве дополнительной опции для приводов серии SINAMICS G120.

    • Прямое локальное управление приводом
    • Простое переключение между автоматическим и ручным режимом
    • Стандартный ввод в эксплуатацию с использованием функции клонирования
    • 2-строчный дисплей для отображения до 2 значений процесса с текстом
    • Диагностика с подсказкой меню с 7-сегментным дисплеем
    • Комплект для монтажа на дверь, может быть установлен на двери шкафа управления (достигаемая степень защиты IP54/UL Type 12)


     Наборы для настенного монтажа SINAMICS G120 обеспечивают простой прямой монтаж модульных приводов G120 и компактных приводов G120C PM240-2. Эти недорогие комплекты, разработанные для использования с новейшими приводами SINAMICS, просты в установке и соответствуют стандартам NEMA 1 и UL Type 1.



    Доступны в диапазонах мощности от ½ до 200 л.с. и напряжениях от 230 В до 690 В, обтекаемая компактная конструкция подходит для всех типоразмеров и обеспечивает простой внутренний монтаж.

    • Подходит для всех силовых модулей SINAMICS G120 / G120C / PM240-2 / PM240P-2, блоков управления и панелей оператора
    • Стандартная конструкция
      для оптимального использования пространства и эффективной установки вплотную друг к другу с минимальными зазорами
    • Несколько выбивных отверстий для кабелепроводов
      для отдельных кабелей питания, двигателя, ввода-вывода и сетевых кабелей
    • Надежная конструкция
      с трехсторонними крышками из оцинкованной стали, монтажными кронштейнами и прочным пластиковым окном для доступа к BOP/IOP
    • В этом флаере есть все подробности

    Обзор дополнительных системных компонентов для SINAMICS G120, таких как

    • Сетевые фильтры и дроссели
    • Тормозные резисторы
    • Выходные реакторы
    • Карты памяти
    • (Безопасное) Реле тормоза
    • Комплекты и пластины для подключения экрана
    • Адаптеры для установки на стандартную монтажную рейку
    • Комплект для подключения к ПК
    • Компоненты со стороны линии
    • Компоненты звена постоянного тока
    • Компоненты со стороны нагрузки
    • Дополнительные компоненты системы

    Загрузки и поддержка Модульная система векторного привода

    Учебники Через модуль SINAMICS G120 Smart Access Module вы можете беспроводным образом подключить свои мобильные устройства (смартфон, планшет, ноутбук) через Wi-Fi к преобразователям серий SINAMICS G120, G120C и G120X. Это дает вам мощный инструмент с многочисленными функциями для беспроводного ввода в эксплуатацию, диагностики и обслуживания.

    Учебное пособие, часть 1: Установка и подключение модуля SINAMICS G120 Smart Access. Учебное пособие, часть 2: Ввод в эксплуатацию, диагностика и обслуживание с модулем SINAMICS G120 Smart Access.

    Успех SINAMICS G120 успешно используется в многочисленных проектах по всей территории США. Вот несколько примеров.

    SINAMICS G120 | SINAMICS Стандартный преобразователь частоты

    Обзор сильных сторон SINAMICS G120, многофункциональный преобразователь частоты для разнообразных задач.

    Многофункциональный
    • Широкий диапазон мощностей от 0,55 кВт до 250 кВт
    • Универсальная приводная система для самых разных применений и отраслей промышленности
    • Доступны не только версии для низкого и среднего, но и высокого напряжения
    Комбинируемый
    • Множество вариантов комбинации компонентов (силовой модуль, блок управления, панель оператора)
    • Простое подключение к электродвигателям и системам управления в существующей системе и системе автоматизации
    • С Totally Integrated Automation (TIA Portal) и SINAMICS Startdrive – одна стандартная разработка для всех приводов
    Безопасно
    • Безопасность машины с интегрированной системой безопасности
    • Функции безопасности: STO, SS1, SBC, SLS, SDI, SSM
    • Полная реализация функций безопасности в соответствии с SIL 2 (EN 61508) и PL d (EN ISO 13849-1)

    Множество вариантов комбинации Блок управления управляет и контролирует силовой модуль и подключенный двигатель, используя несколько выбираемых типов управления с обратной связью. Он поддерживает связь с локальным или центральным контроллером и устройствами мониторинга. Силовой модуль питает двигатель в диапазоне мощностей от 0,37 кВт до 250 кВт. Он оснащен современной технологией IGBT с широтно-импульсной модуляцией для чрезвычайно надежной и гибкой работы двигателя. Комплексные функции защиты обеспечивают высокий уровень защиты силового модуля и двигателя.

    Siemens предлагает широкий ассортимент силовых модулей для самых разнообразных требований привода.

    Идеальный силовой модуль для требований с рекуперативной обратной связью. Это означает, что любая энергия торможения напрямую возвращается в систему питания (четырехквадрантные приложения — тормозной прерыватель не требуется).

    Силовой модуль PM250 доступен для следующих диапазонов напряжения и мощности:

    • 3 AC 380–480 В ±10 % от 7,5 до 90 кВт
    Силовые модули

    PM240-2 имеют тормозной прерыватель (четырехквадрантное применение) и отводят большую часть тепловых потерь за пределы шкафа управления. Проходные силовые модули PM240-2 доступны в шести типоразмерах FSA-FSF.

    Проходной силовой модуль PM240-2 доступен для следующих диапазонов напряжения и мощности:

    • 200 В … 240 В 3 AC, 0,75 кВт, 2,2 кВт, 4 кВт, 18,5 кВт, 30 кВт, 55 кВт
    • 3 AC 380 В … 480 В, 3 кВт, 7,5 кВт, 15 кВт, 37 кВт, 55 кВт, 132 кВт

    Идеальный силовой модуль для стандартных приложений в машиностроении. Силовые модули PM240-2 имеют тормозной прерыватель (четырехквадрантные приложения) и подходят для большого количества приложений в общем машиностроении.



    Силовой модуль PM240-2 доступен для следующих диапазонов напряжения и мощности:

    • 200 В … 240 В 1 AC/3 AC 0,55 кВт … 4,0 кВт
    • 200 В … 240 В 3 AC 5,5 кВт … 55 кВт
    • 3 AC 380 В … 480 В 0,55 кВт … 250 кВт
    • 500 В … 690 В 3 AC 11 кВт … 250 кВт

    Блоки управления

    Управление двигателем осуществляется с помощью различных методов управления с помощью блока управления. В дополнение к функциям управления блок управления также может выполнять другие задачи, которые могут быть адаптированы к соответствующему приложению путем параметризации. Для SINAMICS G120 доступно несколько блоков управления с различными функциями.

    Специальный блок управления (CU230P-2) особенно подходит для приводов со встроенными технологическими функциями для насосов, вентиляторов и компрессоров. Интерфейс ввода-вывода, интерфейсы полевой шины и дополнительные программные функции оптимальным образом поддерживают эти приложения.

    Специальный блок управления (CU250S-2) особенно подходит для приводов с высокими требованиями к скорости и точности крутящего момента. Интерфейс ввода-вывода, интерфейсы полевой шины и дополнительные программные функции оптимальным образом поддерживают эти приложения.

    Стандартный блок управления (CU240E-2) с расширенной структурой количества входов/выходов идеально подходит для приложений без энкодера с требованиями безопасности.

    Для обеспечения пространственного и термического разделения силового модуля и модуля управления при установке в шкафу управления доступен комплект адаптера модуля управления SINAMICS CUA20. Комплект адаптера CUA20 совместим со всеми блоками управления (CU230P-2, CU250S-2, CU240E-2).

    Дополнительно панели оператора

    С помощью принадлежностей SINAMICS вы еще больше расширяете возможности эксплуатации и управления вашими преобразователями частоты SINAMICS.

    Веб-панель оператора с беспроводным клиентским подключением
    Мобильный ввод в эксплуатацию, диагностика, сервис



    С помощью модуля SINAMICS Smart Access вы можете беспроводным образом подключить свои мобильные устройства (смартфон, планшет, ноутбук) через Wi-Fi к SINAMICS G120 серия преобразователей. Это дает вам мощный инструмент с многочисленными функциями для беспроводного ввода в эксплуатацию, диагностики и обслуживания. Модуль настраивается всего за несколько шагов. Благодаря функции веб-сервера не требуется установка или загрузка дополнительного программного обеспечения. Все, что вам нужно, — это стандартный веб-браузер и коммерчески доступная операционная система. Пользовательский интерфейс модуля SINAMICS Smart Access Module прост и интуитивно понятен в настройке и использовании.

    Модуль SINAMICS Smart Access доступен в качестве дополнительной опции для преобразователей частоты SINAMICS серий G120, G120C, G120X и G115D.

    • Быстрый ввод в эксплуатацию – мобильный и умный
    • Тест двигателя – настройка и изменение скорости двигателя
    • Простое обслуживание и диагностика
    • Краткий обзор всех параметров и настроек
    • Хранение и совместное использование данных преобразователя

    Интеллектуальная панель оператора для прямого подключения к преобразователю

    Локальное управление, мониторинг, настройка, диагностика, обслуживание



    Плоская интеллектуальная панель оператора IOP-2 обеспечивает быструю локальную настройку, диагностику неисправностей и интуитивно понятное управление преобразователями частоты серии SINAMICS G, а также упрощает настройку параметров. во время операции. Интуитивно понятная центральная многофункциональная сенсорная панель управления поддерживает пользователей с возможностью выбора настроек.

    Существует три способа использования IOP-2: непосредственное подключение к блоку управления преобразователя, монтаж в дверь для работы вне шкафа управления и в качестве ручного блока IOP для проводной работы в труднодоступных местах. места.



    IOP-2 доступен в качестве дополнительной опции для преобразователей частоты SINAMICS серии G120, G120X, G120XA, G120P, G120C, G120D, G110M и SIMATIC ET 200pro FC-2

    • Высококонтрастный цветной дисплей с контрастным диапазон вариантов отображения
    • Быстрый серийный ввод в эксплуатацию преобразователей частоты
    • Простая конфигурация интерфейса полевой шины на базе Ethernet
    • Быстрый доступ к информации о текущей системе привода
    • Прямой контакт со службой поддержки через приложение SIEMENS Industry Online Support App
    • Простое подключение к мобильным устройствам (например, смартфонам, планшетам) с помощью двумерного кода (матрица данных или QR-код)

    Базовая панель оператора для прямого подключения к преобразователю

    Локальное управление, контроль, ввод в эксплуатацию, диагностика серии преобразователей SINAMICS G120. Одновременное отображение параметра и значения параметра, а также фильтрация параметров означает, что ввод привода в эксплуатацию может быть выполнен легко и, в большинстве случаев, без распечатки списка параметров.

    BOP-2 доступен в качестве дополнительной опции для серии преобразователей SINAMICS G120C.

    • Прямое локальное управление приводом
    • Простое переключение между автоматическим и ручным режимом
    • Стандартный ввод в эксплуатацию с использованием функции клонирования
    • 2-строчный дисплей для отображения до 2 значений процесса с текстом
    • Диагностика с подсказкой меню с 7-сегментным дисплеем
    • Комплект для монтажа на дверь, может быть установлен на двери шкафа управления (достигаемая степень защиты IP54/UL Type 12)

    Обзор других дополнительных системных компонентов, напр.

    • Карты памяти
    • (Безопасное) Реле тормоза
    • Заглушки
    • Комплекты и пластины для подключения экрана
    • Адаптеры для установки на стандартную монтажную рейку
    • Комплект для подключения ПК-конвертера
    • Узнать больше (дополнительные системные компоненты для SINAMICS G120)

    Чтобы удовлетворить как можно больше требований клиентов в области приводной техники, в дополнение к собственной продукции, Siemens также полагается на отдельные и дополнительные услуги выбранных партнеров (например, выходные дроссели, синусоидальные фильтры, сетевые фильтры/ сетевые дроссели, тормозные резисторы).

    • Дополнительная информация

    Типичные области применения

    Насосные/вентиляционные/компрессионные

    Модульный преобразователь частоты подходит для следующих применений.

    Движущийся

    SINAMICS — это привод как для простых, так и для высокодинамичных конвейерных систем и кранов-штабелеров.

    Обработка

    SINAMICS — это привод для непрерывных процессов с высокой точностью скорости и крутящего момента.

    Позиционирование

    SINAMICS — это привод для позиционирования отдельных или нескольких скоординированных осей.

    Учебники С помощью модуля SINAMICS G120 Smart Access Module вы можете без проводов подключить свои мобильные устройства (смартфон, планшет, ноутбук) через Wi-Fi к преобразователям серий SINAMICS G120, G120C, G120X и G115D. Это дает вам мощный инструмент с многочисленными функциями для беспроводного ввода в эксплуатацию, диагностики и обслуживания.

    Узнайте, как установить и подключить SINAMICS G120. (Учебник – Часть 1) Узнайте больше о вводе в эксплуатацию, диагностике и обслуживании. (Учебник – Часть 2)

    Загрузки и поддержка Найдите файлы для загрузки, поддержку и услуги по теме SINAMICS G120.

    использованная литература SINAMICS G120 успешно используется в многочисленных проектах по всему миру. Вы можете найти интересную подборку этих проектов здесь.

    Преобразователи частоты Siemens Sinamics G120 – PLC-City

    Преобразователи частоты Siemens Sinamics G120 – PLC-City – PLC-City
      Отображать:

    Сортировать по –Цена: Сначала самая низкая Цена: Сначала самая высокая Название продукта: от A до Z Название продукта: от Z до AВ наличииСсылка: Сначала самая низкаяСсылка: Сначала самая высокая

    367 товаров

    6SL3054-7EG00-2BA0

    Сименс

    6SL3054-7EG00-2BA0 Сименс

    SD-карта Sinamics G120 512 МБ, ВКЛЮЧАЯ ЛИЦЕНЗИОННЫЙ СЕРТИФИКАТ V4. 6

    NFS – Совершенно новый заводской запечатанный – Оригинал

    Запрос

    6SL3054-7EH00-2BA0

    Сименс

    6SL3054-7EH00-2BA0 Сименс

    SD-карта Sinamics G120 512 МБ, ВКЛЮЧАЯ СЕРТИФИКАТ ЛИЦЕНЗИИ V4.7

    NFS – Совершенно новый заводской запечатанный – Оригинал

    Запрос

    6SL3054-7TB00-2BA0

    Сименс

    6SL3054-7TB00-2BA0 Сименс

    SD-карта Sinamics G120 512 МБ, ВКЛЮЧАЯ ЛИЦЕНЗИОННЫЙ СЕРТИФИКАТ V4.7 SP3 HF2

    NFS – Совершенно новый заводской запечатанный – Оригинал

    Запрос

    6SL3054-7TD00-2BA0

    Сименс

    6SL3054-7TD00-2BA0 Сименс

    SINAMICS G120 SD-карта 512 МБ, ВКЛЮЧАЯ ЛИЦЕНЗИОННЫЙ СЕРТИФИКАТ V4.7 SP6 HF5

    NFS – Совершенно новый заводской запечатанный – Оригинал

    Запрос

    6SL3200-0ST07-0AA0

    Сименс

    6SL3200-0ST07-0AA0 Сименс

    РАЗЪЕМЫ Sinamics G120/G120C FSC ВКЛЮЧАЕТ РАЗЪЕМЫ ДЛЯ РАЗЪЕМОВ ДЛЯ РАЗЪЕМОВ И ТОРМОЗНОГО РЕЗИСТОРА, ИСПОЛЬЗУЕМОГО ДЛЯ PM2X0-2 И G120C

    NFS – Совершенно новый заводской запечатанный – Оригинал

    Запрос

    6SL3200-3AX00-0UL1

    Сименс

    6SL3200-3AX00-0UL1 Сименс

    УЧЕБНЫЙ ПАКЕТ Sinamics G120 SCE, СОСТОИТ ИЗ CU250S-2 PN, КОМПЛЕКТА КОНЦЕВОЙ ЗАЖИМНОЙ КЛЕММЫ CU-ЭКРАНИРОВАНИЯ4, PM240-2 FSA БЕЗ ФИЛЬТРА, 1/3 200-240 В ; 4,2А ; 0,75кВт LO 1/3. ..

    NFS – Совершенно новый заводской запечатанный – Оригинал

    Запрос

    6SL3200-3AX00-0UL2

    Сименс

    6SL3200-3AX00-0UL2 Сименс

    УЧЕБНЫЙ ПАКЕТ Sinamics G120 SCE, СОСТОИТ ИЗ CU250S-2 PN, КОМПЛЕКТА КОНЦЕВОЙ КОНЦЕВОЙ КОНЦЕВОЙ РАДИАЦИИ CU-ЭКРАНИРОВАНИЯ4, PM240-2 FSA БЕЗ ФИЛЬТРА, 3AC380-400V ; 2,2А ; 0,75кВт Н…

    NFS – Совершенно новый заводской запечатанный – Оригинал

    Запрос

    6SL3210-1NE11-3AG1

    Сименс

    6SL3210-1NE11-3AG1 Сименс

    SINAMICS G120 СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ КЛ. A ЗАЩИТА ФИЛЬТРА IP20 3AC380-480V +10/-10% 47-63HZ ВЫХОДНАЯ НИЗКАЯ ПЕРЕГРУЗКА: 0,37KW ДЛЯ 150% 3S, 110%…

    NFS – Совершенно новый заводской запечатанный – Оригинал

    Запрос

    6SL3210-1NE11-3AL0

    Сименс

    6SL3210-1NE11-3AL0 Сименс

    Sinamics G120 POWER Module PM230 со ВСТРОЕННЫМ CL. A ФИЛЬТР Защита IP20 3AC380-480В +10/-10% 47-63Гц НИЗКАЯ ПЕРЕГРУЗКА НА ВЫХОДЕ: 0,37кВт ДЛЯ 150% 3S, 110%…

    NFS – Совершенно новый заводской запечатанный – Оригинал


    1 В наличии

    6SL3210-1NE11-3AL1

    Сименс

    6SL3210-1NE11-3AL1 Сименс

    Sinamics G120 POWER Module PM230 со ВСТРОЕННЫМ CL. A ФИЛЬТР Защита IP20 3AC380-480В +10/-10% 47-63Гц НИЗКАЯ ПЕРЕГРУЗКА НА ВЫХОДЕ: 0,37кВт ДЛЯ 150% 3S, 110%…

    NFS – Совершенно новый заводской запечатанный – Оригинал

    Запрос

    6SL3210-1NE11-3UG1

    Сименс

    6SL3210-1NE11-3UG1 Сименс

    SINAMICS G120 СИЛОВОЙ МОДУЛЬ PM230 НЕФИЛЬТРИРОВАННАЯ ЗАЩИТА IP20 3AC380-480V +10/-10% 47-63Гц ВЫХОДНАЯ НИЗКАЯ ПЕРЕГРУЗКА: 0,37KW ДЛЯ 150% 3S, 110% 57S, 100% 240S ОКРУЖАЮЩАЯ…

    NFS – Совершенно новый заводской запечатанный – Оригинал

    Запрос

    6SL3210-1NE11-3UL0

    Сименс

    6SL3210-1NE11-3UL0 Сименс

    Sinamics G120 POWER Module PM230 UNFILTERED Защита IP20 3AC380-480V +10/-10% 47-63HZ ВЫХОДНАЯ НИЗКАЯ ПЕРЕГРУЗКА: 0,37KW ДЛЯ 150% 3S, 110% 57S, 100% 240S ОКРУЖАЮЩАЯ. ..

    NFS – Совершенно новый заводской запечатанный – Оригинал

    Запрос

    6SL3210-1NE11-3UL1

    Сименс

    6SL3210-1NE11-3UL1 Сименс

    Sinamics G120 POWER Module PM230 UNFILTERED Защита IP20 3AC380-480V +10/-10% 47-63HZ ВЫХОДНАЯ НИЗКАЯ ПЕРЕГРУЗКА: 0,37KW ДЛЯ 150% 3S, 110% 57S, 100% 240S ОКРУЖАЮЩАЯ…

    NFS – Совершенно новый заводской запечатанный – Оригинал

    Запрос

    6SL3210-1NE11-7AG1

    Сименс

    6SL3210-1NE11-7AG1 Сименс

    SINAMICS G120 СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ КЛ. A ЗАЩИТА ФИЛЬТРА IP20 3AC380-480V +10/-10% 47-63HZ ВЫХОДНАЯ НИЗКАЯ ПЕРЕГРУЗКА: 0,55KW ДЛЯ 150% 3S, 110%…

    NFS – Совершенно новый заводской запечатанный – Оригинал

    Запрос

    6SL3210-1NE11-7AL0

    Сименс

    6SL3210-1NE11-7AL0 Сименс

    Sinamics G120 POWER Module PM230 со ВСТРОЕННЫМ CL. A ФИЛЬТР Защита IP20 3AC380-480В +10/-10% 47-63Гц НИЗКАЯ ПЕРЕГРУЗКА НА ВЫХОДЕ: 0,55кВт ДЛЯ 150% 3S, 110%…

    NFS – Совершенно новый заводской запечатанный – Оригинал


    9 В наличии

    6SL3210-1NE11-7AL1

    Сименс

    6SL3210-1NE11-7AL1 Сименс

    Sinamics G120 POWER Module PM230 со ВСТРОЕННЫМ CL. A ФИЛЬТР Защита IP20 3AC380-480В +10/-10% 47-63Гц НИЗКАЯ ПЕРЕГРУЗКА НА ВЫХОДЕ: 0,55кВт ДЛЯ 150% 3S, 110%…

    NFS – Совершенно новый заводской запечатанный – Оригинал


    10 В наличии

    6SL3210-1NE11-7UG1

    Сименс

    6SL3210-1NE11-7UG1 Сименс

    SINAMICS G120 СИЛОВОЙ МОДУЛЬ PM230 НЕФИЛЬТРИРОВАННАЯ ЗАЩИТА IP20 3AC380-480V +10/-10% 47-63Гц ВЫХОДНАЯ НИЗКАЯ ПЕРЕГРУЗКА: 0,55KW ДЛЯ 150% 3S, 110% 57S, 100% 240S ОКРУЖАЮЩАЯ…

    NFS – Совершенно новый заводской запечатанный – Оригинал

    Запрос

    6SL3210-1NE11-7UL0

    Сименс

    6SL3210-1NE11-7UL0 Сименс

    Sinamics G120 POWER Module PM230 UNFILTERED Защита IP20 3AC380-480V +10/-10% 47-63HZ ВЫХОДНАЯ НИЗКАЯ ПЕРЕГРУЗКА: 0,55KW ДЛЯ 150% 3S, 110% 57S, 100% 240S ОКРУЖАЮЩАЯ. ..

    NFS – Совершенно новый заводской запечатанный – Оригинал

    Запрос

    6SL3210-1NE11-7UL1

    Сименс

    6SL3210-1NE11-7UL1 Сименс

    Sinamics G120 POWER Module PM230 UNFILTERED Защита IP20 3AC380-480V +10/-10% 47-63HZ ВЫХОДНАЯ НИЗКАЯ ПЕРЕГРУЗКА: 0,55KW ДЛЯ 150% 3S, 110% 57S, 100% 240S ОКРУЖАЮЩАЯ…

    NFS – Совершенно новый заводской запечатанный – Оригинал

    Запрос

    6SL3210-1NE12-2AG1

    Сименс

    6SL3210-1NE12-2AG1 Сименс

    SINAMICS G120 СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ КЛ. A ЗАЩИТА ФИЛЬТРА IP20 3AC380-480V +10/-10% 47-63HZ ВЫХОДНАЯ НИЗКАЯ ПЕРЕГРУЗКА: 0,75KW ДЛЯ 150% 3S, 110%…

    NFS – Совершенно новый заводской запечатанный – Оригинал

    Запрос

    Показаны 1 – 20 из 367 позиций

    Отзывы

    Siemens SINAMICS G120: Информация, сводка и рейтинги

    Пожалуйста, включите Javascript, чтобы использовать все функции.


    Описание

    Модульная структура SINAMICS G120 и широкий диапазон мощности обеспечивают возможность настройки и сборки идеального преобразователя в соответствии с требованиями приложения. Он доступен в трех различных вариантах напряжения и включает в себя комплексный пакет безопасности машины. SINAMICS G120 предлагает комбинированные варианты, такие как силовой модуль, блок управления и панель оператора, что упрощает подключение и управление электродвигателями. Поддерживает дополнительную связь между центральным/локальным контроллером и устройствами мониторинга.

    8 Совместимость0 Обновления0 Обсуждения0 Читатель

    Siemens SINAMICS G120 — это модульный преобразователь частоты для точного управления скоростью/моментом трехфазных двигателей.


    Рекомендации: (всего 1 пользователь)

    Задать вопрос Предложить

    Реклама Реклама здесь?

    8

    Продукты, совместимые с Siemens SINAMICS G120

    Предложить совместимость

    ODVA

    EtherNet/IP

    341 3 21 170
    Standards & Bus-Systems

    USB-IF

    Universal Serial Bus USB

    347 0 0 94
    Standards & Bus-Systems

    PI

    PROFINET

    168 3 65 191
    Стандарты и автобусные системы

    PI

    Profibus

    142 2 47 149
    и автобусный1312 Siemens

    TIA Portal

    27 44 35 135
    Облачное программное обеспечение IOT

    Schneider Electric

    Modbus RTU

    75 1103002 All All Shower

  • . Stry 9000.sless 9000.sless 9000.sless 9000.slish 9000.sless
  • 9303.

    0

    Вопросы и обсуждения

    Задайте свой вопрос

    Пока нет вопросов

    Что вы хотите знать? У вас есть вопросы о SINAMICS G120?

    Спросите сообщество!

    Показать все вопросы

    0

    Обновления

    Подписаться

    Аналогичные продукты

    Предложить продукт Lenze

    i510

    13 Совместимость0 Обновлений0 Обсуждений47 Подписчик

    Lenze i510 представляет собой шкафной преобразователь частоты для управления шкафом и масштабируемой функциональности.
    К изделию

    Yaskawa

    GA700

    22 Совместимость0 Обновления0 Обсуждения23 Подписчик

    Yaskawa GA700 — это универсальный привод переменного тока, обладающий большой гибкостью и простой интеграцией в любое промышленное приложение.
    К продукту

    Stober

    POSIDRIVE FDS 5000

    9 Совместимость0 Обновления0 Обсуждения36 Читатель

    Stober POSIDRIVE FDS 5000 — это мощный преобразователь частоты с большим потенциалом для питания и позиционирования приводов.
    К продукту

    B&R

    ACOPOSinverter P76

    8 Совместимость0 Обновления0 Обсуждения23 Читатель

    B&R ACOPOSinverter P76 представляет собой преобразователь частоты для трехфазных синхронных и асинхронных двигателей.
    К продукту

    Eaton

    PowerXL DE1

    6 Совместимость0 Обновления0 Обсуждения24 Подписчик

    Eaton PowerXL DE1 — это частотный преобразователь частоты для пусков, разработанный для основных промышленных применений.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
