АУПТ. Системы пожаротушения.

Автоматическая установка пожаротушения (АУПТ) – установка пожаротушения, автоматически срабатывающая при превышении пороговых значений в зоне охвата.

Установка пожаротушения – совокупность стационарных технических средств для тушения пожара выпуском огнетушащего вещества.

Системы водяного пожаротушения наиболее часто применяются для ликвидации пожаров поверхностным способом на различных объектах: складах, объектах торговли, в гостиницах и др. Неоспоримым преимуществом таких систем является экологичность.

Одним из наиболее эффективных методов ликвидации пожаров остаётся тушение водой. По сравнению с другими методами: порошковым, аэрозольным или газовым пожаротушением, — вода является наиболее безопасным, надёжным и дешёвым огнетушащим составом. В настоящее время водой тушатся до 90% всех пожаров.

Тем не менее, традиционные установки водяного пожаротушения (спринклерные и дренчерные) не лишены ряда существенных недостатков:

• большие расходы воды на тушение (более 0,08 л/с на кв. м)

• возможность нанесения дополнительного ущерба за счет залива водой помещений и материальных ценностей

• необходимость строительства капитальных инженерных сооружений (насосные и дренажные станции, резервуары для хранения резервного запаса воды, дренажные сооружения)

• необходимость обеспечения электроснабжения большой мощности по I категории надёжности

• сложный регламент и большие затраты на техническое обслуживание установок пожаротушения

Этих недостатков лишена технология пожаротушения тонкораспылённой водой, основанная на ликвидации возгорания каплями воды с эффективным диаметром не более 100 мкм.

В традиционных системах водяного пожаротушения диаметр капель, которые попадают на очаг возгорания, составляет порядка 0,4…2,0 мм. Это приводит к тому, что около 30% воды идёт, собственно, на тушение огня, а остальная часть проливается и в процессе тушения никак не участвует. Однако при уменьшении размеров водяной капли менее 100 мкм механизм тушения огня существенно меняется. Обладая высокой проникающей и охлаждающей способностью тонкораспылённая вода (водяной туман) позволяет надёжно тушить пожары при небольшом расходе огнетушащего вещества. Это позволяет без каких либо негативных последствий, тушить пожары в архивах, библиотеках и музеях, что подтверждено специальными испытаниями. Как показывает практика, тонкораспылённая вода эффективно поглощает твёрдые частицы дыма. Имеются данные по успешному использованию тонкораспылённой воды при тушении электроустановок под напряжением 35 кВ без аварийных последствий.

Спринклерная система пожаротушения – это система трубопроводов, постоянно заполненная огнетушащим составом, снабженная специальными насадками, спринклерами, легкоплавная насадка которых, вскрываясь при начальной стадии возгорания, обеспечивает подачу огнетушащего состава на очаг возгорания.

При пожаре спринклерные установки приступают к тушению независимо от того, находятся ли в помещениях люди или они там отсутствуют. Конструктивно установки пожаротушения представляют собой смонтированную под перекрытиями торгового зала, офисных помещений ресторана, а также складских и вспомогательных помещений сеть труб со спринклерами, вскрывающимися при повышении температуры. Если площадь велика, то спринклерная сеть разделяется на отдельные секции, причем каждая сеть обслуживается отдельным контрольно-сигнальным клапаном.

Отапливаемые помещения оборудуют водяными спринклерными системами пожаротушения, трубопроводы которых всегда заполнены водой. После вскрытия того или иного числа спринклеров вода в виде раздробленных струй подается к очагу возгорания. В течение первых минут пожара вода течет от автоматического водопитателя, а затем контрольно-сигнальный клапан включает пожарные насосы, обеспечивающие подачу расчетного количества воды, необходимого для ликвидации пожара.

Дренчерная система представляет собой систему автоматического водяного пожаротушения предназначенную для особо пожароопасных объектов.

Система строится следующим образом:

• подводящий трубопровод (трубопровод насосной станции) заполнен водой или водным раствором, все остальные трубопроводы не заполнены (воздух)

• В системе устанавливаются дренчерные оросители (открытые, без теплового элемента) и дренчерные клапана моделей DV-1, DV-5 и AVD502A, AVD651D, AVD755A

Cистема приводится в действие от одной или нескольких (двойная блокировка) пусковых систем:

• от мокрой спринклерной системы (мокрый пуск)

• от сухой спринклерной системы (сухой пуск)

• от системы пожарной сигнализации (электропуск)

Данные системы как правило применяются для защиты особо пожаро- и взрывоопасных объектов, на которых огонь распространяется с высокой скоростью. Как правило это помещения или целые объекты по производству или хранению легковоспламеняющихся материалов, окрасочные камеры, гидростанции или атомные станции, другие спецобъекты.

Так же дренчерные системы применяются в качестве дренчерных завес, которые обеспечивают отсечение «стеной огнетушащего вещества» (например воды), помещения где возникло возгорание от других помещений здания. Примеры: дверные или иные проемы в помещениях автостоянок и предприятий, атриумы торговых, административных, гостиничных или иных комплексов и т.д.

Системы порошкового пожаротушения предназначены для автоматического обнаружения пожара, передачи сообщения о пожаре дежурному персоналу, автоматической локализации и тушения пожара. Принцип действия — подача в зону горения мелкодисперсного порошкового состава.

Способы тушения:

 В соответствии с нормативными документами пожарной безопасности автоматические установки порошкового пожаротушения устанавливаются в общественных, административных, производственных и складских зданиях, технологических установках, электроустановках. Порошковый состав оказывает минимальное воздействие на защищаемые изделия, материалы, оборудование.

Возможно совмещение установок порошкового пожаротушения с комплексными системами безопасности объекта, технологическим оборудованием, установками оповещения о пожаре, системами дымоудаления, вентиляции.

По способу управления установки порошкового пожаротушения подразделяются на:

• автоматические установки порошкового пожаротушения — обнаружение пожара осуществляется путем подачи сигнала от автоматической пожарной сигнализации с последующим поступлением сигнала на запуск АУППТ

• установки порошкового пожаротушения с ручным запуском (местный, дистанционный) — подача сигнала на запуск автоматической установки порошкового пожаротушения осуществляется вручную из помещения пожарного поста, станции пожаротушения, защищаемых помещений

• автономные установки — функции обнаружения пожара и выдачи порошкового состава осуществляются независимо от внешних источников питания и управления

По способу хранения огнетушащего вещества установки порошкового пожаротушения подразделяются на:

• установки порошкового пожаротушения модульного типа — функции хранения и подачи огнетушащего порошкового состава к очагу возгорания выполняют модули порошкового пожаротушения, расположенные непосредственно в защищаемых помещениях

• установки порошкового пожаротушения с централизованным хранением (хранение порошкового состава осуществляется централизованно), а его распределение и подача к очагу возгорания осуществляется по распределительным трубопроводам, проложенным в защищаемых помещения

Системы газового пожаротушения предназначены для обнаружения возгорания на всей контролируемой площади помещений, подачи огнетушащего газа и оповещения о пожаре. Установки газового пожаротушения способны потушить пожар в любой точке объема защищаемого помещения. Газовое пожаротушение, в отличие от водяного, аэрозольного, пенного и порошкового, не вызывает коррозии защищаемого оборудования, а последствия его применения легко устранимы путем простого проветривания. При этом, в отличие от остальных систем, установки газового пожаротушения не замерзают и не боятся жары. Они работают в интервале температур: от -40° до +50°C. Системы газового пожаротушения могут использоваться для ликвидации пожаров и возгорания электрооборудования, находящегося под напряжением.

Сферы применения:

• Помещения с компьютерами

• Склады

• Коммутационное и телевизионное оборудование

• Технологическое оборудование

• Все зоны с чувствительным или незаменимым электронным оборудованием

• Газоперекачивающие станции, дизель-генераторные

• Защита культурных ценностей

• Морские суда

• Нефтеналивные комплексы Помещения, насыщенные электрической проводкой

• Помещения с дорогостоящим оборудованием

• Помещения со взрывоопасной средой

• Хранилища денежных средств, архивы, библиотеки

Основные преимущества модулей газового пожаротушения:

• тушение происходит по всему объему помещения

• не разрушает озоновый слой

• не содержит токсических компонентов

• термически не разлагается, не образует коррозионных и ядовитых продуктов при контакте с огнем

• применение газа полностью безопасно для чувствительного электронного оборудования, культурных и исторических ценностей, архивов и т. д

• тушение пожаров происходит за 10-30 секунд

• не вызывает статического электричества при разгрузке

• не вызывает значительных перепадов давления, поскольку хранится и разгружается в виде сухого газа

• системы с газом способны обеспечивать независимую защиту сразу нескольких помещений от одной батареи баллонов, с использованием селекторных клапанов (есть установки, где защищается до 40 помещений от одной батареи)

• баллоны с газом можно устанавливать на расстоянии до 150 метров от защищаемого помещения

• недорогая заправка баллонов может осуществляться в любой точке мира, поскольку для этого не требуется специальное оборудование

Принцип действия установок газового пожаротушения основан на снижении концентрации кислорода за счет поступления в зону реакции негорючего газа. При этом в случае сжиженных газов, их выпуск из баллона сопровождается снижением температуры, что ведет к уменьшению температуры и в зоне реакции. Автоматические установки газового пожаротушения предназначены для создания защитной среды в определенном объеме. Тушение пожара осуществляется заполнением помещения расчетным количеством огнетушащего вещества. Применяется объемный или локально-объемный способ тушения.

Необходимо иметь ввиду, что хотя установки автоматического газового пожаротушения во многих случаях являются единственным средством противопожарной защиты, они все же оказываются малоэффективными для тушения материалов, способных гореть без доступа воздуха, подверженных самовозгоранию и (или) тлению внутри объема вещества (древесные опилки, хлопок, травяная мука и др.), а также порошков металлов натрия, калия, магния, титана, гидридов металлов и пирофорных веществ.

Внутренний водопровод – система трубопроводов и устройств, обеспечивающая подачу воды к пожарным кранам и имеющая общее водоизмерительное устройство от сети водопровода населенного пункта или промышленного предприятия. Система внутреннего противопожарного водопровода включает: вводы в здания, разводящую сеть, стояки, насосные установки, запасные и регулирующие емкости, запорную и регулирующую арматуру.

Определения систем автоматического пожаротушения

СП5 3.2 автоматическая установка пожаротушения (АУП): Установка пожаротушения, автоматически срабатывающая при превышении контролируемым фактором (факторами) пожара установленных пороговых значений в защищаемой зоне.

Системы автоматического водяного и пенного пожаротушения бывают:

Водозаполненная спринклерная система («мокрая») представляет собой водозаполненную систему автоматического водяного пожаротушения, предназначенную для защиты объектов, в которых температура не опускается ниже нуля градусов.
В данной системе все трубопроводы заполнены водой или водным раствором. Такие системы применяются на большинстве объектов, требующих защиты спринклерной системой пожаротушения.

СП5 3.12 водозаполненная установка: Установка, у которой подводящий, питающий и распределительный трубопроводы в дежурном режиме заполнены водой. П р и м е ч а н и е — Установка предназначена для работы в условиях положительных температур.

«Сухая» спринклерная система представляет собой водовоздушную систему автоматического водяного пожаротушения предназначенную для неотапливаемых помещений (защищаемые объекты, на которых возможны низкие температуры). Подводящий трубопровод (трубопровод насосной станции) заполнен водой или водным раствором, все остальные трубопроводы заполняются сжатым воздухом или азотом. Насосная станция должна находиться в отапливаемом помещении. Спринклеры устанавливаются только вверх розеткой

СП5 3.14 воздушная установка: Установка, у которой в дежурном режиме подводящий трубопровод заполнен водой, а питающий и распределительный трубопроводы заполнены воздухом.

Дренчерная система:

Дренчерная система представляет собой систему автоматического водяного пожаротушения, предназначенную для особо пожароопасных объектов. Подводящий трубопровод (трубопровод насосной станции) заполнен водой или водным раствором, все остальные трубопроводы не заполнены (воздух).В системе устанавливаются дренчерные оросители (открытые, без теплового элемента) и дренчерные клапана .

Данные системы, как правило, применяются для защиты особо пожаро- и взрывоопасных объектов, на которых огонь распостраняется с высокой скоростью, как правило, это помещения или целые объекты по производству или хранению легковоспламеняющихся материалов, окрасочные камеры, гидростанции или атомные станции, другие спецобъекты и т.д. Дренчерные системы также применяются в качестве дренчерных завес, которые обеспечивают отсечение «стеной огнетушащего вещества» (например воды) помещения, где возникло возгорание от других помещений здания. Примеры: дверные или иные проемы в помещениях автостоянок и предприятий, атриумы торговых, административных, гостиничных или иных комплексов и т.д.

СП5 3.25 дренчерная установка пожаротушения: Установка пожаротушения, оборудованная дренчерными оросителями или генераторами пены.

Пенная система

Системами пенного пожаротушения защищаются помещения или целые объекты по производству, переработке и хранению нефтепродуктов, спиртов и т.п.

Система автоматического пенного пожаротушения представляет собой мокрую или сухую спринклерные системы или же дренчерную систему (в зависимости от типа объекта), которая обеспечивает пожаротушение пеной. В современных системах автоматического пенного пожаротушения применяются БАКИ-ДОЗАТОРЫ совместно с пеносмесителями. Такие системы производят подачу и дозирование без использования насосов-дозаторов.

Системы Preaction (система с одной\двойной блокировкой)

Система состоит из группы клапанов объедененных общей обвязкой. Запуск системы производится только при наличии двух подтверждающих сигналов: срабатывание оросителя и поступление сигнала от пожарной сигнализации. Данные системы используют в помещениях, где необходима дополнительная защита системы от ложных срабатываний.

Система автоматического пожаротушения АПТ состоит из:

• пожарных насосов основного и резервного;
• узла управления;
• запорной арматуры;
• спринклерных или дренчерных оросителей, а так же иных конечных устройств распределения огнетушащего вещества по защищаемой площади;
• сигнализирующих и контролирующих устройств.

СП5 3.109 узел управления: Совокупность технических средств водяных и пенных АУП (трубопроводов, трубопроводной арматуры, запорных и сигнальных устройств, ускорителей либо замедлителей срабатывания, устройств, снижающих вероятность ложных срабатываний, измерительных приборов и прочих устройств), которые расположены между подводящим и питающим трубопроводами сприн-
клерных и дренчерных установок водяного и пенного пожаротушения, и предназначенных для контроля состояния и проверки работоспособности указанных установок в процессе эксплуатации, а также для пуска огнетушащего вещества, выдачи сигнала для формирования командного импульса на управление элементами пожарной автоматики (пожарными насосами, системой оповещения, вентиляцией и
технологическим оборудованием и др. ).

СП5 3.58 ороситель: Устройство, предназначенное для тушения, локализации или блокирования пожара путем распыливания воды и (или) водных растворов.

СП5 3.59 ороситель с контролем состояния: Спринклерный ороситель, обеспечивающий выдачу в систему управления АУП и (или) в диспетчерский пункт сигнала о срабатывании теплового замка этого оросителя.

СП5 3.103 тепловой замок: Запорный термочувствительный элемент, вскрывающийся при определенном значении температуры.

СП5 3.26 дренчерный ороситель (распылитель): Ороситель (распылитель) с открытым выходным отверстием. ( т.е. без теплового замка)

СП5 3.75 рабочий режим АУП: Выполнение АУП своего функционального назначения после срабатывания.

СП5 3.70 пожарный сигнализатор: Устройство для формирования сигнала о срабатывании установок пожаротушения и (или) запорных устройств.

СП5 3.89 сигнализатор давления (СД): Пожарный сигнализатор, предназначенный для приема командного гидравлического импульса, выдаваемого узлом управления, и преобразования его в логический командный импульс.

СП5 3.90 сигнализатор потока жидкости (СПЖ): Пожарный сигнализатор, предназначенный для преобразования определенной величины расхода жидкости в трубопроводе в логический командный импульс.

СП5 3.20 диктующий ороситель (распылитель): Ороситель (распылитель), наиболее высоко расположенный и (или) удаленный от узла управления.

Станции пожаротушения для многоквартирного дома

В городской черте наиболее распространенным типом жилых зданий являются многоквартирные дома.

В числе главных требований для безопасной эксплуатации таких сооружений можно выделить необходимость строгого соблюдения норм противопожарной безопасности, направленных на предупреждение и своевременное подавление пожара, что достигается за счет быстрой подачи достаточного количества воды к месту возгорания при помощи автоматизированной системы пожаротушения.

Неотъемлемым элементом таких систем являются насосные станции, которые обеспечивают полноценное функционирование противопожарных систем и поддерживают оптимальный уровень давления, позволяя оперативно реагировать на возникновение пожара.

Нормативно-правовое регулирование

Проектирование и установка автоматизированных систем регулируется действующими нормами пожарной безопасности, принятыми для многоквартирных высотных жилых зданий. В соответствии с актуальными правилами установка противопожарного оборудования на лестничных площадках, непосредственно перед квартирами, требуется для зданий, высота которых составляет 28 и более метров.

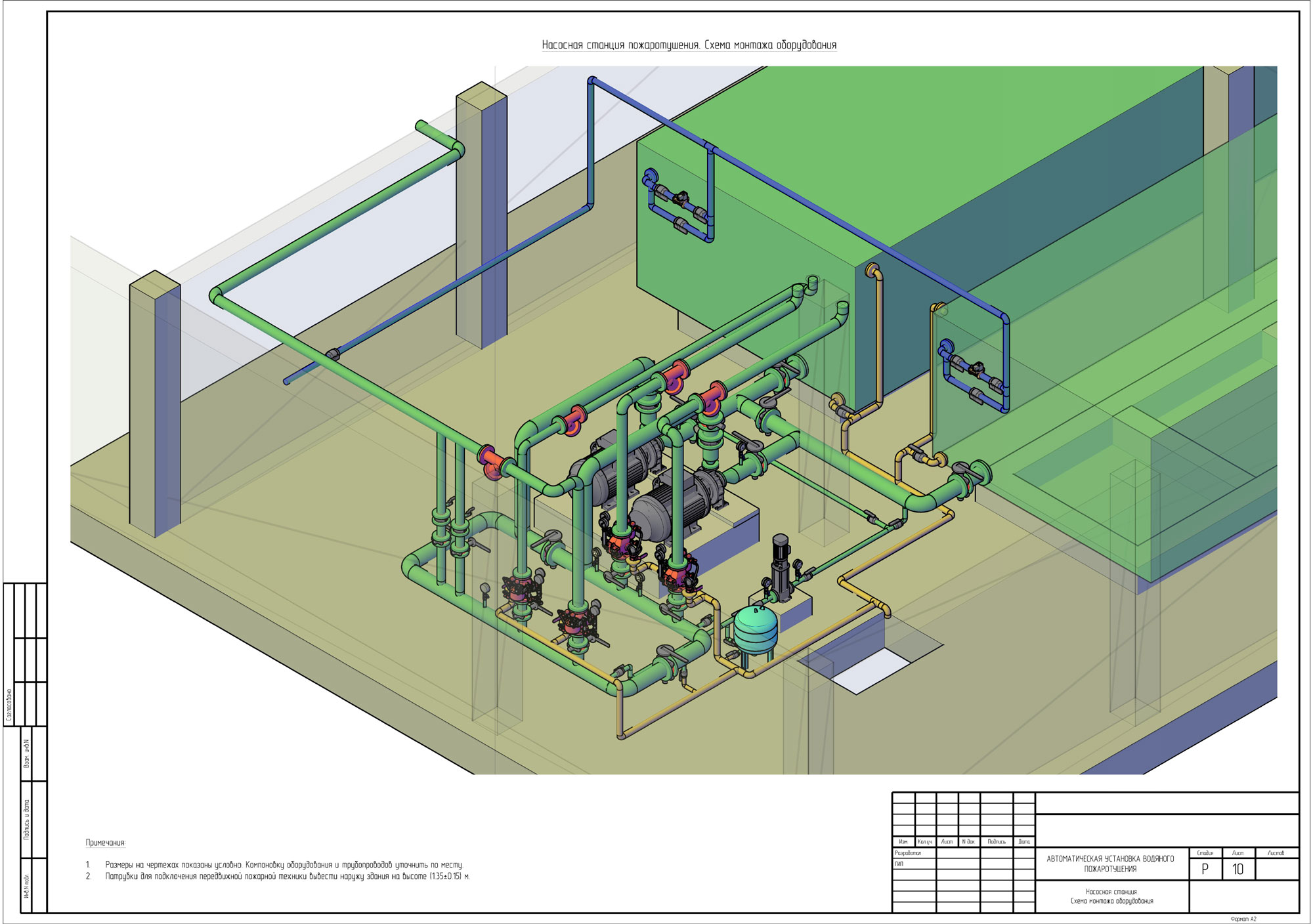

Проектирование и расположение насосных станций для систем водяного пожаротушения регламентируется целым сводом документов (СП 30.13330.2012, СП 31.13330.2012, СП 118.13330.2012, СП 10.13130.2009, СП 8.13130.2009 и СП 5.13130.2009), а их установка выполняется компаниями, имеющими необходимые разрешения и допуски.

Автоматизированными насосными установками могут оснащаться:

• Пожарные трубопроводы, объединенные в единую сеть с хозяйственными системами водоснабжения.
• Внутренние пожарные трубопроводы.
• Трубопроводы автоматических установок пожаротушения дренчерного или спринклерного типа.
• Комбинированные системы, включающие ВПВ и АУПТ.

Классификация насосных противопожарных станций

Основным критерием для классификации систем выступает тип перекачиваемой среды, используемой для тушения пожара. В соответствии с этим параметром принято выделять порошковые, пенно-порошковые, аэрозольные и водяные типы систем. Для жилых зданий применяются исключительно системы водяного пожаротушения, поскольку использование порошковых составов или различных газов в качестве огнетушащего вещества не удовлетворяет необходимым критериям безопасности и способно нанести ущерб здоровью жильцов дома.

По принципу действия водяные станции пожаротушения для многоквартирного дома делятся на две категории:

• Спринклерные. Этот тип установок подключается непосредственно к трубопроводу и предназначен для локализации и тушения огня на небольших площадях (лестничная площадка, лифт и прочее). Спринклерные системы комплектуются специальными распылителями, которые закрыты специальными легкоплавкими замками. Повышение температуры окружающей среды при возгорании способствует вскрытию замков, после чего на месте локализации пожара осуществляется круговое распыление воды для подавления огня.
• Дренчерные. Установки дренчерного типа применяют при необходимости охвата больших по размеру площадей, например, подземных паркингов. В случае возгорания система обеспечивает сплошной водяной заслон.

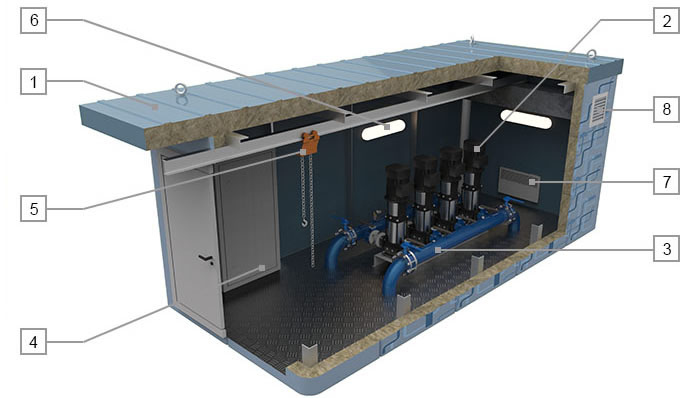

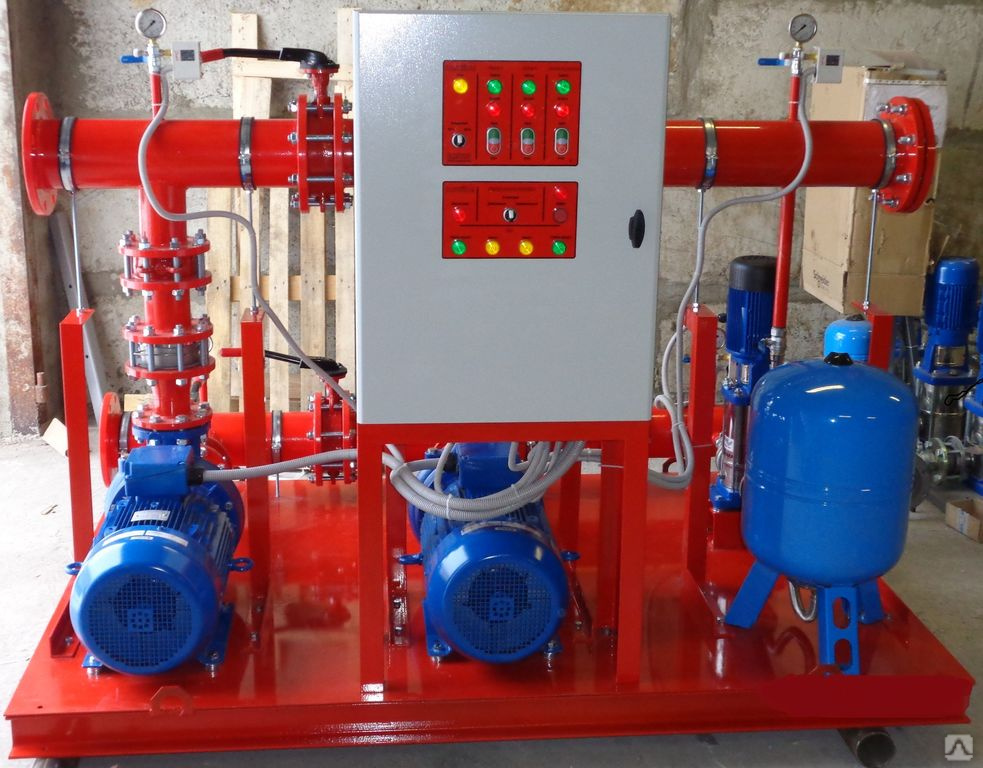

Основные элементы станций пожаротушения

Вне зависимости от модели насосной станции и технических характеристик установки, основные элементы, входящие в конструкцию таких систем, представлены следующими типами комплектующих:

• Насосная группа. При комплектации станций пожаротушения может применяться различное количество насосов, один из которых является основным, а остальные — резервными. Такой вариант оснащения обеспечивает стабильное функционирование системы, поскольку при выходе основного насоса из строя его функции на себя принимают резервные установки.
• Комплекты запорной арматуры (всасывающий и напорный коллекторы, задвижки, обратные клапаны, фланцы, замки, распределительные элементы и прочее).
• Контрольно-измерительное оборудование (датчики, обеспечивающие всесторонний контроль над различными параметрами станции, манометры и многое другое).
• Водопитатели, представленные различными типами емкостей и накопительных резервуаров.
• Шкафы управления автоматикой.

Принцип работы

При поступлении сигнала от пожарных датчиков станция оперативно переводится в рабочий режим. Принцип действия таких установок заключается в том, что при запуске системы приводятся в действие центробежные насосы, которыми оснащено оборудование. Насосы перекачивают водную среду, обеспечивая ее перемещение между входным и выходным коллектором. После перемещения между коллекторами рабочая среда под высоким давлением поступает в трубопровод и переносится к месту локализации возгорания.

Требования к насосным станциям для жилых домов

Станции, применяемые при комплектации систем водяного пожаротушения в многоквартирных зданиях, должны соответствовать целому ряду требований, поскольку от стабильности их работы зависит не только сохранность строения и других материальных ценностей, но и безопасность жильцов дома.

Можно выделить следующий перечень требований к оборудованию:

• Незамедлительный отклик, вне зависимости от продолжительности периода простоя.
• Автоматизация параметров и рабочих процессов, исключающая возможность ошибки и несвоевременного реагирования.
• Высокое качество и надежность всех узлов, обеспечивающее долговечность насосных пожарных станций и минимальный риск отказов системы.
• Быстрое повышение давления в системе с последующей перекачкой и подачей воды в объемах, необходимых для устранения пожара.
• Оперативный отклик на снижение уровня давления в системе.

Особенности монтажа

Согласно требованиям, изложенным в документах, регулирующих пожарную безопасность в многоквартирных жилых домах, установка насосных станций выполняется на основании предварительно разработанного проекта. Для установки такого оборудования в большинстве случаев выделяется отдельное помещение — в качестве основных вариантов для размещения чаще всего используется подвал или цокольный этаж.

Станции пожаротушения JETEX VF

Российский производитель «JETEX» поставляет широкий ассортимент насосных станций, представленных линейкой оборудования JETEX VF. Станции, представленные в этой серии, предназначаются для комплектации пожарных систем и характеризуются следующими особенностями:

• Комплектация установки насосами в количестве от 1 до 4 штук. При оснащении систем применяются модели с различной производительностью, что позволяет регулировать параметры напора и подачу.
• Качественная защита насосного оборудования от работы «вхолостую» при недостаточном уровне давления в системе.
• Перекачивание разных типов сред. Станции обеспечивают подачу чистой воды в обширном диапазоне температур, а также техническую воду, состав которой не включает твердых частиц и волокнистых соединений.
• Высокое качество комплектующих, обеспечивающее надежность и эффективность всей системы.
• Функционирование в значениях оптимального КПД, обеспечиваемое применением современных средств автоматизации.
• Плавное регулирование рабочих режимов и функционирования электрических двигателей.

Чтобы купить пожарную станцию, сделайте заказ на сайте «JETEX» или оставьте заявку любым другим удобным способом.

Внутренний противопожарный водопровод \ Акты, образцы, формы, договоры \ Консультант Плюс

]]>

Подборка наиболее важных документов по запросу Внутренний противопожарный водопровод (нормативно–правовые акты, формы, статьи, консультации экспертов и многое другое).

Судебная практика: Внутренний противопожарный водопровод Открыть документ в вашей системе КонсультантПлюс:
Подборка судебных решений за 2019 год: Статья 53 “Строительный контроль” Градостроительного кодекса РФ
(Р.Б. Касенов)Суд отказал в удовлетворении требований общества к управляющей компании о взыскании неосновательного обогащения в виде стоимости восстановительных работ и запчастей по ремонту оборудования повысительной насосной станции и станции пожаротушения, расположенных в блоке-секции многоквартирного дома. Как указало общество, данное оборудование, являющееся неотъемлемой частью систем холодного и противопожарного водоснабжения (обеспечивают необходимый напор воды), без которого невозможна эксплуатация жилого дома, выведено из строя в период управления этим домом ответчиком, восстановление указанного оборудования произведено за счет истца. Суд указал, что из системного толкования ст. 161 Жилищного кодекса РФ, ст. 53 Градостроительного кодекса РФ, ст. ст. 7, 8 Федерального закона от 30.12.2004 N 214-ФЗ, п. п. 2, 5, 7, 16 Правил, утвержденных Постановлением Правительства РФ от 13.08.2006 N 491, следует, что обязанность по принятию мер по обеспечению сохранности строящегося объекта (многоквартирного дома) и находящегося в нем оборудования и систем электротеплоснабжения, водоснабжения, водоотведения, пожарной сигнализации, внутреннего противопожарного водопровода лежит на застройщике (лице, обеспечивающем строительство жилого дома), а по обеспечению сохранности общего имущества многоквартирного жилого дома после ввода его в эксплуатацию – на управляющей организации. В рассматриваемом случае восстановленное истцом оборудование находится на территории не введенного в эксплуатацию объекта недвижимости. При таких конкретных обстоятельствах возложение обязанности по содержанию общего имущества блок-секции, не введенной в эксплуатацию, на ответчика невозможно. Открыть документ в вашей системе КонсультантПлюс:
Подборка судебных решений за 2019 год: Статья 20. 4 “Нарушение требований пожарной безопасности” КоАП РФ”Установив, что наименование организации является собственником нежилого помещения, общей площадью… кв. м, на 23 этаже нежилого здания по адресу: адрес, в связи с чем в процессе текущей эксплуатации объекта подлежат обязательному соблюдению требования пожарной безопасности, ответственность за соблюдение которых дата генеральный директор данного общества возложил на себя, пунктом 6 акта разграничения эксплуатационной ответственности от дата определено, что наличие пожарной сигнализации, системы внутреннего пожарного водопровода (этажные пожарные краны) на границе и внутри помещения относятся к эксплуатационной ответственности собственника помещения, в ходе проверки выявлено, что на здании офисного назначения (по фактической эксплуатации), высотой более 50 м (23 этажа), не разработаны специальные технические условия, отражающие специфику их противопожарной защиты, включая комплекс дополнительных инженерно-технических и организационных мероприятий, отсутствуют нормы проектирования для общественных зданий офисного назначения с антресолями, помещения не оборудованы системой АУПТ, что является существенными нарушениями требований правил противопожарной безопасности, которые несут прямую угрозу жизни и здоровью людей, окружающей среде при эксплуатации нежилого помещения вследствие возможного возникновения пожара либо иных чрезвычайных обстоятельств, в действиях данного общества содержится состав административного правонарушения, предусмотренного ч. 1 ст. 20.4 КоАП РФ.”

Статьи, комментарии, ответы на вопросы: Внутренний противопожарный водопровод Путеводитель по судебной практике. Подряд. Общие положения”…Из содержания оспариваемых судебных актов следует, что между ЗАО “Противопожарный сервис” (подрядчиком) и ООО “Мега-Строй” (генподрядчиком) были подписаны договоры подряда от 04.07.2009 N 219 и от 06.09.2007 N 251, по условиям которых подрядчик обязался по заданию генподрядчика смонтировать систему спринклерного пожаротушения, внутреннего противопожарного водопровода и узлов управления (договор N 219) и смонтировать систему пожарной сигнализации и оповещения о пожаре (договор N 251) на объекте по адресу: Московская область, Домодедовский район, Ямской с/о, вблизи деревни Павловское, очередь 2 а, корпус 8.

Нормативные акты: Внутренний противопожарный водопровод

Монтаж систем автоматики и автоматического пожаротушения (АПТ, АУПТ) в Москве

Наши специалисты имеют большой опыт монтажа различных систем пожаротушения: модульных, порошковых, газовых, водяных, аэрозольных.

Выбор типа установки и огнетушащего вещества осуществляется специалистами нашего проектного отдела с учетом назначения помещений, их площади и конфигурации.

Монтаж автоматики пожаротушения в наше время является весьма распространенной и необходимой процедурой. Автоматические системы гораздо быстрее и эффективнее реагируют на очаг возгорания, предупреждая случившийся пожар прямо на месте его появления.

Вам нужен монтаж автоматического пожаротушения?

Отправить заявку

Пожарная автоматика

Это наиболее быстрый способ справиться с возгоранием, не прибегая к помощи посторонних лиц. Если же автоматической системы пожаротушения недостаточно для полного устранения пожара, то она будет служить эффективным способом для того, чтобы предотвратить распространение огня до приезда пожарной службы.

Основной целью использования пожарной автоматики является сохранение жизни и здоровья людей, а также защита материальных ценностей.

Многие интересуются, всегда ли нужно устанавливать автоматические системы пожаротушения, или можно обойтись обычной пожарной сигнализацией?

Следует помнить, что существует список объектов, на которых установка пожарной автоматики является строго регламентированной.

Объекты, на которых обязательно должна быть установлена система автоматического пожаротушения:

– центры обработки и хранения информации, где находятся ценные бумаги и исторически важные материалы;

– крытые автомобильные стоянки;

– здания, при строительстве которых применен воспламеняемый утеплитель;

– склады, которые относятся к категории пожарной опасности «В»;

– здания, в которых осуществляется торговля горючими и легковоспламеняющимися материалами;

– административные здания высотой более 30 метров;

– торговые здания площадью более 200 м.кв в подвальной части и более 3500 м.кв в наземной части, в которых находятся горючие материалы;

– выставочные центры и залы, площадь которых превышает 1000 м. кв;

– концертные залы вместимостью более 800 мест;

– другие здания согласно регламенту пожарной безопасности.

Автоматические системы пожаротушения

Автоматические системы пожаротушения действуют немедленно при обнаружении опасности возгорания, тем самым предотвращая материальный ущерб и сохраняя безопасность людей и животных. При этом риск для здоровья живых организмов при использовании данных систем минимален, так как в конструкции пожарной автоматики чаще всего используются такие вещества как порошок или вода, которые не вредят здоровью человека и других существ.

Наша компания производит установку любых систем пожаротушения в местах, которые предназначены для монтажа пожарной автоматики.

Наиболее популярны водяные и порошковые системы. Рассмотрим подробнее оба варианта автоматических противопожарных систем.

Водяная система пожаротушения

Водяные установки – это системы автоматического пожаротушения, в конструкции которых используется вода. Данные установки могут быть использованы в тех местах, где отсутствует риск возникновения короткого замыкания, в таком случае установки абсолютно безвредны для живых организмов.

Порошковая система пожаротушения

В основе порошковых установок используется специальный состав, который также безвреден для человека. Согласно регламенту, порошковыми установками должны быть оборудованы все административные и общественные здания, технологические установки, складские комплексы и производственные помещения.

Стоит отметить, что порошковые установки отличаются низкой стоимостью и доступностью для монтажа, поэтому они являются наиболее популярными вариантами пожарной автоматики.

Для монтажа системы пожаротушения обязательно наличие утвержденного проекта. При отсутствии проекта монтаж систем пожаротушения невозможен.

Также важно учесть, что проектирование и монтаж должны делать профессионалы: это позволит избежать причинения ущерба имуществу.

Стоимость монтажа автоматического пожаротушения

Срок и цена монтажа системы автоматического пожаротушения индивидуальны в каждом случае. Цена зависит от объема работ и сложности проекта, а также от выбранного типа оборудования.

Цены на монтаж водяного пожаротушения

Стоимость монтажа систем водяного пожаротушения

Монтаж системы водяного пожаротушения (в стоимость входит стоимость оборудования, монтажные работы, насосная станция, автоматизация)
от 1 700 руб/кв.м

Заказать расчет

Цены на монтаж газового пожаротушения

Стоимость монтажа систем газового пожаротушения

Монтаж системы газового пожаротушения (в стоимость входит стоимость оборудования, монтажные работы, автоматизация)
от 5 500 руб/м.куб

Заказать расчет

Цены на монтаж порошкового пожаротушения

Стоимость монтажа систем порошкового пожаротушения

Установка приборов АУПТ. Установка модуля порошкового пожарного (высота установки менее 3 м)
от 1 200 руб/шт

Заказать расчет

Цены на монтаж пенного пожаротушения

Стоимость монтажа систем пенного пожаротушения

Монтаж пенной установки
от 3 000 руб

Заказать расчет

Цены на монтаж аэрозольного пожаротушения

Стоимость монтажа систем аэрозольного пожаротушения

Монтаж системы аэрозольного пожаротушения
от 150 руб/м.куб

Заказать расчет

Цены на монтаж спринклерного пожаротушения

Стоимость монтажа систем спринклерного пожаротушения

Монтаж системы аэрозольного пожаротушения
от 150 руб/м.куб

Заказать расчет

Цены на монтаж спринклерного пожаротушения

Стоимость монтажа систем спринклерного пожаротушения

Монтаж спринклерного пожаротушения водой и пенной (в стоимость входит оборудование, монтажные работы, насосная станция, автоматизация процессов)
от 1 900 руб/кв. м

Заказать расчет

Цены на монтаж дренчерного пожаротушения

Стоимость монтажа систем дренчерного пожаротушения

Монтаж систем дренчерного пожаротушения (в стоимость входит оборудование, монтажные работы, насосная станция, автоматизация процессов)
от 1 700 руб/кв.м

Заказать расчет

В нашей компании действует услуга бесплатного выезда специалиста на объект, также вы всегда можете проконсультироваться с инженером-проектировщиком. Обратитесь к нашим сотрудникам, чтобы узнать более подробную информацию.

Вниманию региональных заказчиков!
Наша компания оказывает услугу “Монтаж автоматического пожаротушения” не только в Москве и Московской области, но и по всем регионам России

Резюме Инженер-проектировщик, инженер систем пожаротушения, безопасности, слаботочных систем, Москва, 95 000 руб. в месяц

Разработка и внедрение проектных и схемотехнических решений по созданию систем противопожарной защиты технически сложных объектов (в том числе на потенциально опасных промышленных объектах). Проекты противопожарной защиты (стадия “П”) проходили Госэкспертизу без замечаний (для ознакомления могу предоставить выполненные работы). Хорошо владею практическими навыками гидравлических расчетов сети систем водяного пожаротушения (автоматического и ручного), наружного противопожарного водопровода в соответствии с рекомендациями (методиками) СП5.13130.2009. Хорошо владею практическими навыками расчетов систем порошкового, аэрозольного пожаротушения, в соответствии с рекомендациями (методиками) СП5.13130.2009 (с расчетом времени эвакуации для необходимой задержки пуска АУПТ). Хорошо владею практическими навыками расчетов систем противодымной защиты с обязательным выполнением методик СП7.13130.2009. Хорошо владею практическими навыками акустических расчетов требуемого уровня звукового сигнала систем оповещения (СОУЭ) в соответствии с требованиями СП3.13130.2009. Разработка и внедрение проектных и схемотехнических решений по созданию охранных систем (контроль доступа (СКД), периметральная охранная сигнализация, системы охранного телевизионного наблюдения (СОТ). Разработка проектной документации систем безопасности стадии “Рабочая документация” (РД). Руководство группой специалистов по монтажу и наладке систем безопасности. Хорошо знаком с технической и программной базой ведущих отечественных систем безопасности – в первую очередь НПО “БОЛИД” (АРМ “ОРИОН-ПРО”), АРГУС-СПЕКТР (“Стрелец-ПРО”, “Стрелец-Интеграл”). Хорошо знаком с технической и программной базой ведущих зарубежных производителей систем безопасности: Bosch Security Systems (система пожарной сигнализации на базе FPA-5000), ESSER by Honeywell (серия панелей “Essertronic 8000”, “FACP IQ8Control”). Хорошо владею навыками перевода технических текстов с английского языка на русский. Имеются собственные разработки: автоматической системы взрывозащиты зерноперегрузочного комплекса (зернохранилище 110 тыс. т) на АО “Зерновой терминал “КСК”, система противодымной защиты здания с автоматическим открыванием фрамуг при пожаре на ООО “НУТЭП” (с подтверждением эффективности необходимыми расчетами) и выполнением всех требований СП7. 13130.2009 и СП5 13130.2009. Имею хорошие практические навыки выполнения монтажных, наладочных работ, создания программных конфигураций интеллектуальных систем безопасности, что учитывается мною при разработке проектируемых систем. Имею хороший опыт по составлению приемо-сдаточной документации, сдаче смонтированных систем безопасности в эксплуатацию. Имею опыт по паспортизации установок противопожарной защиты (АУПС, АУПТ, СОУЭ, противодымной вентиляции и т. д.). Владею хорошими навыками работы в программных пакетах САПР (AutoCAD), 3D моделирования территорий, зданий, сооружений (ArchiCAD), широко используемым графическим приложением Microsoft (VIZIO). Имею хороший опыт по разработке сметной документации создания слаботочных систем (Гранд-Смета). Постоянно повышаю уровень нормативных и технических знаний, навыков в соответствии с актуализацией нормативно-технической базы. Хорошие навыки самообразования, хорошая способность к обучению. Вредных привычек не имею (активно занимаюсь физической культурой), состояние здоровья отличное (выгляжу и самочувствие моложе своего возраста), надеюсь что мои знания и навыки найдут применение в решении Ваших производственных задач.

AK “Транснефть” – News Press

28 апреля 2021 АО «Транснефть – Сибирь» завершило плановые ремонты на производственных объектах в Тюменской области и ХМАО-Югре

АО «Транснефть – Сибирь» завершило плановые ремонты на нефтеперекачивающих станциях и линейной части магистральных трубопроводов, расположенных на территории Тюменской области и Ханты-Мансийского автономного округа-Югры.

27 апреля 2021 Системы менеджмента АО «Транснефть – Сибирь» соответствуют международным стандартам в области охраны труда, экологии и энергосбережения

В АО «Транснефть –  Сибирь» завершился внешний инспекционный аудит систем менеджмента охраны труда, а также экологического и энергетического менеджмента на соответствие международным стандартам. Проверка проводилась на объектах Нижневартовского управления магистральных нефтепроводов (ХМАО-Югра).

26 апреля 2021 АО «Транснефть – Сибирь» провело учение по тушению условного пожара в резервуарном парке

АО «Транснефть – Сибирь» провело тренировочное пожарно-тактическое учение по ликвидации условного пожара в резервуарном парке нефтепродуктоперекачивающей станции (НППС) «Тюмень» с привлечением персонала Тюменского управления магистральных нефтепроводов (УМН).

23 апреля 2021 АО «Транснефть – Сибирь» в первом квартале провело диагностику 1,2 тыс. км магистральных нефтепроводов

АО «Транснефть – Сибирь» за первый квартал 2021 года выполнило внутритрубную диагностику 1,2 тыс. км линейной части магистральных нефтепроводов.

20 апреля 2021 АО «Транснефть – Сибирь» обновило парк насосного оборудования на НПС в Тюменской области

АО «Транснефть – Сибирь» выполнило замену и ввело в эксплуатацию четыре магистральных электронасосных агрегата (МНА) на нефтеперекачивающей станции (НПС) «Бачкун-1» Тюменского управления магистральных нефтепроводов.

19 апреля 2021 На производственных объектах АО «Транснефть – Сибирь» завершены плановые ремонты

АО «Транснефть – Сибирь» завершило плановые ремонты на нефтеперекачивающих станциях и линейной части магистральных трубопроводов, расположенных на территории Тюменской и Курганской областей, Ханты-Мансийского автономного округа-Югры.

15 апреля 2021 В АО «Транснефть – Сибирь» завершился первый этап конкурса профессионального мастерства «Лучший по профессии»

В подразделениях АО «Транснефть – Сибирь» подведены итоги первого этапа  конкурса профессионального мастерства на звание «Лучший по профессии» среди работников предприятия.

13 апреля 2021 Тюменский ремонтно-механический завод АО «Транснефть – Сибирь» разработал опытный образец элемента насосного оборудования

Специалисты Тюменского ремонтно-механического завода (ТРМЗ) АО «Транснефть – Сибирь» в рамках реализации программы импортозамещения разработали опытный образец элемента насосного оборудования – соединительной пластинчатой муфты.

5 апреля 2021 АО «Транснефть – Сибирь» выполнило плановые ремонтные работы на производственных объектах

АО «Транснефть – Сибирь» завершило плановые ремонты на нефтеперекачивающих станциях и линейной части магистральных трубопроводов, расположенных на территории Тюменской и Томской областей, Ханты-Мансийского и Ямало-Ненецкого автономных округов.

2 апреля 2021 АО «Транснефть – Сибирь» подготовило производственные объекты к весеннему паводку

АО «Транснефть – Сибирь» завершило подготовку объектов магистральных нефтепроводов (МН) и нефтепродуктопроводов к безопасной эксплуатации и устойчивой работе в период весеннего паводка.

Ratnik Industries

Автоматизируйте свою насосную станцию ​​для оснежения с помощью управления двигателем Ratnik с регулируемой скоростью. Ratnik предлагает преимущества решения от одного производителя – экспертиза от начала до конца, отсутствие проблем с совместимостью.

Автоматические насосные системы Ratnik предназначены для выполнения жестких задач, связанных с насосными системами для оснежения под высоким давлением. Они используют мощное программное обеспечение и сложное микропроцессорное управление для автоматического регулирования насосных станций оснежения.Что наиболее важно, эти удобные в использовании системы разработаны таким образом, что их работа и настройка просты и требуют минимального обучения персонала. Архитектура этих систем на основе ПЛК также предлагает практически неограниченные возможности расширения.

Основными компонентами каждой системы являются:

• Микропроцессорный контроллер.
• Частотно-регулируемый привод (ЧРП).
• Комплект датчиков.
• Один или несколько водяных насосов для оснежения.

Как работает система?

Программа управления насосом Ratnik находится в главном контроллере насоса.Контроллер насоса использует ПЛК (программируемый логический контроллер) для выполнения функций управления насосом. Пользователь вводит желаемое давление нагнетания насосной станции. Различные датчики, установленные в насосной станции, передают сигнал обратной связи реле на контроллер. Контроллер сравнивает фактическую работу насосной системы с заданным значением давления, введенным пользователем. Если есть какое-либо отклонение от заданного пользователем заданного значения, программа PLC предпримет корректирующие действия и соответствующим образом отрегулирует давление нагнетания. Если требуется производительность менее одного насоса, контроллер замедлит скорость ведущего насоса с помощью частотно-регулируемого привода, сохраняя при этом заданное давление, обеспечивая значительную экономию энергии. Когда потребность в потоке увеличивается до полной производительности ведущего насоса, контроллер будет сигнализировать ЧРП о работе на 100% номинальной скорости. По мере того, как потребность в потоке увеличивается, превышая производительность ведущего насоса, включается насос постоянной скорости, и ведущий насос замедляет скорость, чтобы поддерживать желаемое заданное давление.Эта последовательность повторяется до тех пор, пока потребность в откачке воды от снежных пушек не достигнет полной мощности насосной станции. Затем последовательность меняется на противоположную, так как потребность в снежных пушках снижается. Контроллер автоматически выполняет постоянные настройки для поддержания желаемого заданного давления нагнетания.

Поиск и устранение неисправностей

8 Общие проблемы перекачки сточных вод во время байпаса – ЧАСТЬ 2 – Насосы MWI

В нашей предыдущей статье (ЧАСТЬ 1) Стивен фон Гонтард из MWI Pump обрисовал некоторые из начальных шагов при выполнении любого байпаса перекачки сточных вод , а также первые две проблемы, которые могут возникнуть. Ниже приведены шесть дополнительных проблем, которые могут возникнуть на стройплощадке, и способы их решения:

3. Силовая магистраль с воздушной блокировкой из-за попадания слишком большого количества воздуха из байпасной системы (т.е. насосы постоянно заправляют и повторно заправляют). вводя больше воздуха в силовую магистраль).

Использование поплавков для функции автоматического пуска / останова может решить эту проблему. Поплавки также повышают эффективность системы. Если есть вода, система может работать круглосуточно и без выходных.Однако половину времени система будет перекачивать воздух, который попадает в силовую магистраль и попадает в ловушку в самой высокой точке. Если нет клапана выпуска воздуха, то воздушная пробка не сломается никаким количеством лошадиных сил. Центробежные байпасные насосы MWI оснащены встроенными поплавками.

Другой механизм остановки-запуска, который можно использовать, – это датчик, который представляет собой устройство уровня или давления. Его можно запрограммировать на удержание воды в определенной области на определенном уровне. Преобразователь останавливается и запускается и может работать с электрическими дросселями, тогда как поплавковая система представляет собой простую систему старт-стоп без управления дроссельной заслонкой.

Поплавки обеспечивают эффективность, экономят топливо и ограничивают шумовое загрязнение. Эти поплавковые устройства также защищают оборудование, которое обычно сдают в аренду . Насосы работают всухую, но не должны работать всухую в течение многих часов. Другой ключевой компонент – телефонные будки телеметрии. Если насос не запускается или система перегружается из-за сильного потока, он отправляет предупреждение подрядчику или тому, кто следит за системой. Эти устройства включены во все приложения критического пути MWI.

4. Забиты всасывающие решетки / заглушки труб из-за материалов в перекачиваемой санитарной или ливневой системе.

Регулировка высоты точки всасывания и регулярная проверка фильтров могут решить эту проблему. «В этих системах много мусора, поэтому мы используем фильтр на всасывающем шланге, чтобы защитить насос от всасывания кирпича, камня или чего-либо, что может повредить оборудование», – говорит фон Гонтард. «При длительном обходе (более 30 дней) мусор может медленно собираться вокруг фильтра и блокировать прохождение воды.Это может задушить систему ».

5. Насосы работают слишком быстро и не дают достаточно времени для зарядки аккумуляторов.

Регулировка уровня поплавка и оборотов двигателя или добавление задержек на панели управления может решить эту проблему. «Если вы перекачиваете из небольшой или неглубокой системы, не имея много времени на подзарядку и позволяя собирать много воды, насос включится и может откачать все через минуту или две, а затем он захочет включиться. выкл, – объясняет фон Гонтард.«Если вы не дадите этим насосам примерно 10 минут работы, у них не будет достаточно времени, чтобы перезарядить аккумулятор, который дает двигателю мощность для запуска. Чтобы предотвратить эту проблему, вы можете установить на батарею капельное зарядное устройство для солнечной панели, чтобы батарея оставалась сильной, или вы можете запрограммировать задержки в панели ».

Например, если время работы составляет две минуты, запрограммируйте панель на работу еще на восемь минут после падения поплавка. Как вариант, увеличьте расстояние между поплавками, чтобы система проработала дольше.Вы также можете манипулировать дроссельной заслонкой – вместо того, чтобы работать со скоростью 1800 об / мин, работайте со скоростью 1200 об / мин, чтобы он работал немного медленнее.

Насосные станции и резервуары для воды / сточных вод

Насосные станции и резервуары для хранения необходимы для систем сбора и распределения воды и сточных вод в населенных пунктах по всей стране.

Некоторые из наиболее значительных инвестиций в гидротехнические сооружения – передача, распределение и хранение неочищенной и очищенной воды – могут быть довольно сложными; и жизненно важно поддерживать работу этих систем на оптимальном уровне. Тем не менее, Kimley-Horn знает о важности этих систем и предлагает вам многолетний опыт работы с традиционными муниципальными насосными станциями для воды и сточных вод, линейными насосными станциями и хранилищами, включая резервуары и резервуары. Независимо от потребностей вашей системы – предварительный концептуальный дизайн, планирование, строительные чертежи и спецификации, получение разрешений, услуги на этапе торгов или наблюдение за строительством и администрирование – наши профессионалы готовы сотрудничать с вами и обеспечить ваш успех.

Насосные станции

В качестве одной из специализаций компании опыт Kimley-Horn включает проектирование насосных станций производительностью от 0,1 миллиона галлонов в день (MGD) до более 100 MGD для различных применений по всей стране. Мы спроектировали новые насосные станции для замены старых и устаревших, а также завершили реконструкцию / реконструкцию насосных станций на их нынешнем местонахождении – и все это при сохранении работоспособности станции на протяжении всего процесса ремонта или восстановления. У нас есть ноу-хау для успешного выполнения этих проектов, от массивных насосных станций с перекачкой воды до насосных станций с проточной канализацией.

Емкости для хранения

Kimley-Horn – лидер в проектировании и восстановлении надземных и наземных резервуаров. Поскольку мы являемся консалтинговой фирмой с полным спектром услуг, наши специалисты могут предоставить широкий спектр услуг для вашего нового проекта резервуара или проекта восстановления. Знания нашей команды в области моделирования систем и насосных станций обеспечивают функциональные конструкции резервуаров для хранения воды.Наши дополнительные услуги, связанные с проектированием резервуаров для воды, включают ведущие программы по привлечению общественности, помощь в финансировании и благоустройство территории. Короче говоря, Kimley-Horn предлагает полный пакет – от первоначального проектирования до успешного завершения.

Роль системы SCADA

Сводка

С оценками безопасности и внедрением соответствующих мер, получившим полное внимание водной отрасли, мы изучаем, как технологии могут способствовать этим усилиям.

Водная безопасность: роль системы SCADA

Кевин Финнан
С оценками безопасности и внедрением соответствующих мер, получившим полное внимание водной отрасли, мы изучаем, как технологии могут способствовать этим усилиям. Мы активно консультировались с нашими пользователями, анализировали меры, которые они применяли за эти годы, и обсуждали их последние планы.

Многие из них имеют представление об идеальной системе мониторинга, объединенной в сеть на протяжении всей их работы. Система обеспечит постоянный мониторинг всех уязвимых участков. Он немедленно сообщит о любых нарушениях безопасности или ненормальных условиях работы. Это устранит необходимость в регулярном патрулировании и резко снизит частоту посещения удаленных объектов.

Система терпимо относится к попыткам победить ее. Он продолжал бы работать, если бы отключили электричество или линию связи.Он был бы доступен для оперативников, даже если бы диспетчерская была отключена или эвакуирована. Это обеспечит защиту от взлома.

Система также сможет автоматически реагировать на условия и выполнять управляющие действия, которые могут безопасно останавливать процессы или изолировать участки системы распределения воды.

Вы, наверное, понимаете, что это на самом деле не футуристическое видение или даже описание новой технологии. Дело в том, что технология для такой системы не нова.Многие из них используются сегодня в водном хозяйстве. Вероятно, он у вас тоже есть. Это ваша система SCADA.

КРАТКИЙ ОБЗОР

Аббревиатура говорит обо всем. «SCADA» означает «диспетчерский контроль и сбор данных». Система SCADA – это, по сути, распределенная компьютерная система, которая используется операциями и менеджментом для мониторинга и автоматизации процессов.

Как показано на рисунке 1, сеть связи SCADA распределена по всей системе распределения воды.Рабочие станции, которые обычно основаны на ПК и расположены в диспетчерской на очистных сооружениях, позволяют операторам просматривать весь процесс и выполнять управляющие действия.

На предприятии контроллеры процесса или программируемые логические контроллеры (ПЛК) контролируют процессы устройства, такие как химическая обработка и фильтры. Локальная сеть (LAN), такая как Ethernet, связывает контроллеры с рабочими станциями, а также друг с другом.

Удаленные оконечные устройства (RTU) используются на удаленных объектах и ​​обычно находятся в уязвимых зонах, таких как насосные станции, резервуары для хранения, хранилища клапанов и очистные сооружения.Сегодняшние RTU представляют собой прочные версии контроллеров процесса и работают вне помещений.

RTU обмениваются данными в глобальной сети, типичной для которой является радиосистема, показанная на рисунке ниже. Традиционно это система коммутируемых или арендованных телефонных линий, теперь глобальная сеть все чаще реализуется с помощью беспроводной связи.

На самом деле, большинство систем SCADA не подходят для идеального сценария. Не все насосные станции оснащены RTU.Не все уязвимые области покрываются сетью.

К счастью, расширение – это не тот кошмар, которым когда-то был. Это верно даже для проприетарных систем. Раньше подключение к сети цистерны или насосной станции означало заключение договора на аренду телефонных линий. Длинные пробеги очень дороги, и установка не всегда своевременна. Сегодня единственная проблема – решить среди всех вариантов беспроводной связи.

Даже если вам нужен новый RTU, современное оборудование является экономически эффективным, использует открытую архитектуру и доступно через многочисленных поставщиков систем, которые могут надежно подключить его к вашей существующей системе.

УПРАВЛЕНИЕ СИСТЕМОЙ SCADA

Максимальное использование системы SCADA – лучший способ для компаний водоснабжения использовать существующую инфраструктуру и доступные ресурсы. С такими возможностями и охватом к вашим услугам система SCADA не должна быть просто одним из аспектов вашей работы, который следует учитывать при оценке безопасности. Многие компании решили сделать его центральным во всех своих усилиях по обеспечению безопасности.

Основным преимуществом систем SCADA является то, что меры безопасности согласованы с операциями.Многие системы безопасности и другие рекомендуемые меры необязательно скоординированы и требуют значительных усилий для этого.

Система SCADA, связанная с устройствами наблюдения за периметром, может либо значительно уменьшить, либо полностью исключить необходимость в патрулировании с участием человека. В отличие от патрулей, система SCADA может обеспечивать постоянный мониторинг всех локаций.

Системы или оборудование безопасности, включая видеокамеры, датчики движения, контактные переключатели, устройства ввода с клавиатуры и считыватели карт, могут быть легко подключены либо непосредственно к сети SCADA, либо через ближайший удаленный терминал (RTU).

О нарушениях безопасности сообщается операционному персоналу так же, как и о сбоях процесса – через систему аварийной сигнализации, встроенную во все системы SCADA. Системы SCADA предупреждают операторов с помощью широкого набора визуальных индикаторов на графических дисплеях, а также звуковых сигналов.

Сегодняшние системы SCADA дополнительно предлагают управление аварийными сигналами, которое предотвращает перегрузку оператора в случаях, когда множество аварийных сигналов возникает в течение короткого времени. Он также может предотвратить преднамеренные попытки обмануть операторов.Управление аварийными сигналами фильтрует аварийные сигналы по местоположению, логической группировке или приоритету и позволяет операторам сосредоточиться.

Записи сигналов тревоги с отметками времени, которые хранятся в журнале аудита, позволяют соотносить сигналы тревоги с другой временной информацией, такой как видеокадры. Контрольный журнал также чрезвычайно важен для расследования постфактум.

Системы

SCADA также могут автоматически реагировать на условия и выполнять управляющие действия, такие как аварийное отключение процессов, запуск или остановка насосов, открытие / закрытие клапанов и т. Д.Входные данные для этих действий могут поступать из любой точки сети.

Разрешено ли системе SCADA предпринимать такие действия, зависит от руководства. Система SCADA может автоматически изолировать часть вашей системы подачи, останавливая насосы и закрывая клапаны, или может информировать операторов об условиях процесса и позволять им принимать решение.

Может ли система SCADA обеспечить обнаружение биологической опасности или химических загрязнителей? В идеале, онлайн-анализаторы должны существовать для всех возможных загрязняющих веществ в системе водоснабжения.Они предоставят стандартные интерфейсы, которые позволят немедленно сообщать об аварийных сигналах через систему SCADA.

Сегодня доступны онлайн-анализаторы для широкого спектра загрязняющих веществ. Во многих водных системах в настоящее время используются такие устройства, как хроматографы, для измерения присутствия различных химикатов. Специальные анализаторы измеряют содержание хлора и растворенного кислорода. Также доступны приборы для измерения таких переменных, как цвет / мутность, проводимость, pH, давление и температура.

Однако многие тесты все еще находятся в автономном режиме и не имеют интерфейса. Кроме того, появляются технологии для многих загрязняющих веществ. Мы можем только надеяться, что новая сенсорная технология приведет к созданию SCADA-совместимого оборудования. Конечно, те из нас, кто работает в мире SCADA, готовы сотрудничать со всеми, кто разрабатывает такое жизненно важное оборудование.

РЕАЛИЗАЦИЯ МЕР БЕЗОПАСНОСТИ ПЛОЩАДКИ

Давайте будем более конкретными и покажем, как меры безопасности могут быть включены в существующую систему SCADA.Насосная станция является примером уязвимой зоны, в которой обычно присутствует RTU. Функции RTU обычно ограничиваются управлением насосом с использованием входных сигналов от датчиков расхода или уровня.

Насосные операции могут быть довольно сложными. RTU обычно меняет насосы, запускает их с максимальной эффективностью, планирует их работу в непиковое время, насколько это возможно, и ведет записи для целей технического обслуживания во время работы. Некоторые системы работают вместе с программным обеспечением для моделирования, и в этом случае RTU запускает или останавливает насосы в ожидании изменений спроса.

RTU может также сообщать о ряде аварийных сигналов, которые информируют операторов об автоматическом / ручном состоянии насоса, изменениях в работе и сбоях. Если насосная станция работает вместе с резервуаром для хранения, RTU также будет сообщать аварийные сигналы предельных значений и, возможно, аварийные сигналы скорости изменения уровня воды.

Обычно имеются некоторые устройства контроля доступа или сигнализации, которые взаимодействуют с RTU. Например, контактные переключатели (или «датчики проникновения») для ворот, дверей здания и двери корпуса RTU подключены к дискретным входам и позволяют RTU сообщать о тревоге, если какой-либо из них открыт.

Если какие-либо контакты размыкаются, когда известно, что в этом районе нет персонала водопроводной компании, это повод для тревоги. До недавнего времени такой уровень безопасности считался разумным.

На рисунке ниже показана такая установка, дополненная высокоинформативной системой наблюдения, устойчивой к согласованным попыткам преодоления безопасности.

Поскольку проводные контакты легко вывести из строя, эта система добавляет такие меры, как устройство доступа без ключа и датчик движения.Оба устройства подключаются к дискретным входам на RTU. Есть основания ожидать, что RTU будет иметь по крайней мере два запасных дискретных входа. Перепрограммирование дополнительных сигналов тревоги также обычно не является сложной задачей.

Также доступны более сложные устройства доступа без ключа, использующие последовательные интерфейсы. Они предоставляют дополнительную информацию, например код карты или код ключа. RTU не находится в контуре, что позволяет двери открываться. Вместо этого он записывает информацию в журнал аудита и информирует операторов о записи.Однако проблема для многих существующих RTU заключается в том, что у них гораздо меньше шансов иметь запасные последовательные порты, чем дискретные входы.

Также показана видеокамера. В то время как замкнутое телевидение (CCTV) традиционно не взаимодействует с системами SCADA, современные цифровые камеры совместимы с персональными компьютерами и могут находиться в сети.

IP-камеры

по определению совместимы с Интернетом, но их достаточно легко подключить к сетям SCADA, которые используют IP (Интернет-протокол).Беспроводной Ethernet (как показано) и сотовые цифровые пакетные данные (CDPD) являются хорошими примерами IP-сетей, типичных для мира SCADA. Для сетей SCADA без IP некоторые цифровые камеры также обеспечивают соединение RS 232 / модем. Однако для установки камеры в проприетарную сеть могут потребоваться серьезные инженерные усилия. Использование отдельной беспроводной IP-сети может быть более эффективным.

Что касается систем SCADA, технология IP-камер все еще нова. Хотя камеры в настоящее время не используются в большинстве систем, их можно легко разместить, если система SCADA поддерживает возможность сервера FTP (протокол передачи файлов).Поставщик SCADA должен будет сделать это доступным путем обновления версии.

Чтобы приспособиться к ограничениям полосы пропускания в сети SCADA, в камере можно настроить разрешение, сжатие и частоту кадров. На практике большинство операторов избегают просмотра видеоизображения в реальном времени, что означает, что видео не передается по сети, если только не возникает тревога.

В показанной конфигурации IP-камера даже не взаимодействует с RTU. Он просто использует беспроводной Ethernet и передает видеоизображения на рабочие станции SCADA.Оператор может просматривать видеоизображение в виде окна на том же экране, что и другие окна, которые показывают графическое изображение насосной станции, список аварийных сигналов и другую информацию.

Некоторые камеры также предлагают ограниченную систему сигнализации, которая отправляет сообщение при обнаружении тревоги. Контактный вход вызывает тревогу в камере. Некоторые камеры также устанавливают тревогу от внутреннего детектора движения. Внутренний буфер камеры хранит несколько изображений в течение периода времени непосредственно до и сразу после срабатывания сигнализации.

Для насосной станции использование камеры спорно. Небольшая огороженная территория или насосная станция хорошо обслуживаются средствами контроля доступа и, в частности, детектором движения. Камеры больше подходят для наблюдения за периметром и на открытых площадках, где видео позволяет отличить злоумышленников от животных и других движений, не вызывающих тревоги. Однако даже для небольших уязвимых объектов, таких как насосная станция, видео в реальном времени предоставляет оператору важную информацию. Для аудитов или расследований видеосистема также предлагает преимущество архива изображений.

В другом примере хранилище химикатов типично для области, в которой отсутствует SCADA-покрытие, не говоря уже о безопасности во многих случаях. Тем не менее такие сайты можно экономично добавить в систему. Как показано на рисунке выше, RTU не требуется. Через Ethernet или последовательный порт модуль удаленного ввода-вывода может связывать устройства ввода-вывода процессов и устройства безопасности с системой SCADA.

БЕЗОПАСНАЯ СИСТЕМА SCADA

Если вы собираетесь рассчитывать на свою систему SCADA в плане мер безопасности, вопрос в том, насколько безопасна сама система SCADA?

Один менеджер по коммунальному обслуживанию упомянул, что при оценке безопасности его компании система SCADA показала лучшие результаты, чем любой другой аспект операции.

Многие методы, типичные для мира SCADA, на самом деле идеально подходят для обеспечения безопасности. В системах SCADA очень часто используются такие меры, как системы резервного питания, резервирование, распределенные рабочие станции, защита паролем и удаленный пейджинг.

Например, вы можете отключить основное питание RTU. Однако, если он оборудован резервной батареей, RTU продолжит работу и немедленно сообщит о сбое питания. Если вы отключите связь с уязвимой областью, система SCADA быстро обнаружит тот факт, что она не может связаться с этим конкретным RTU.Это помещает сайт “в темноту” и вызывает немедленное внимание.

Конечно, канал связи может быть просто ненадежным. Но ваша система SCADA должна уметь отличать пограничную черту от серьезного сбоя связи. Протоколы SCADA имеют положения для гарантированной доставки, включая квитирование, множественные попытки и обнаружение ошибок, и могут иметь дело с маргинальной связью.

Методы, используемые для повышения надежности сети, также повышают безопасность.Избыточность – это распространенный метод, особенно для локальных сетей предприятия. Два, используются живые сети. Если один из них поврежден, связь продолжается с другим. Чтобы еще больше повысить надежность, каждый запуск в резервированной физической сети может использовать разную маршрутизацию. Однако дополнительные расходы могут не окупиться, поскольку повреждение ЛВС регистрируется как сигнал тревоги и может быть быстро локализовано.

Если сеть отключена, контроллеры и RTU просто продолжат мониторинг и управление своими процессами.После восстановления связи многие RTU могут сообщать о сигналах тревоги, событиях и исторической информации за то время, когда сеть не обслуживалась.

Удаленные объекты, такие как насосные станции, также могут использовать резервированные сети. Например, CDPD или коммутируемое соединение могут создать резервную копию выделенной линии. Сети связи, использующие две разные технологии, бывает сложно победить. Отличная комбинация – это то, что использует как проводную, так и беспроводную связь. Это держит сайт «в тени», но вам нужно решить, стоит ли это затрат.

Во многих системах SCADA тот факт, что сети являются частными, обеспечивает большую безопасность. Хакеры просто не могут получить доступ к сети из любого места вне сайта. Сохранение компьютеров SCADA «отключенными» от внешнего мира, включая Интернет, изолирует систему от огромного количества рисков.

Единственная проблема сегодня в том, что подключение к внешнему миру дает слишком много преимуществ. Многочисленные информационные услуги доступны через Интернет.Поставщики оборудования могут выполнять техническое обслуживание через Интернет. Вы можете сделать операционную информацию доступной в любой точке мира. Если вы хотите, чтобы ваша система была «подключена», разумное использование брандмауэров и мер кибербезопасности является обязательным.

Внешние рабочие станции могут оказаться чрезвычайно ценными в случае отключения диспетчерской. Рабочие места можно размещать не только в другом месте системы водоснабжения, но и дома. Где бы ни находилась рабочая станция, используется защита паролем.Чтобы убедиться, что это не самое слабое звено в системе безопасности, руководство должно устанавливать пароли, отличные от значений по умолчанию, и периодически их менять.

Важно, чтобы доступ за пределы площадки был ограничен. Наборы команд могут быть собственными и ограниченными. Если доступны возможности управления системой, такие как программирование и загрузка, хакеры потенциально могут нанести большой ущерб.

Даже если внешние рабочие станции не используются, в большинстве систем SCADA предусмотрены условия, позволяющие внешнему персоналу оставаться в курсе.Многие учреждения не работают по крайней мере 16 часов в сутки. Для таких ситуаций многие системы SCADA используют коммутируемый или удаленный пейджинг в ответ на сигналы тревоги. Некоторые системы запрограммированы на дозвон до местной полиции в случае определенных высокоприоритетных сигналов тревоги. Кроме того, некоторые пользователи создают резервную копию системы SCADA с помощью независимых коммутируемых устройств для некоторых сайтов.

Многие пользователи чувствуют себя в безопасности из-за проприетарной природы их систем. «Загадочные» наборы команд, протоколы связи и инструменты программирования могут обескураживать.Но мы видели результаты работы решительных террористов. Каждый, кто хочет потратить время, может разобраться в проприетарных системах.

Вопрос в том, что террористы могут сделать, получив доступ к системе SCADA. Изменяя технологические операции, они могут фактически вызвать серьезные неприятные проблемы, повредить технологическое оборудование и прекратить обслуживание ваших клиентов. Однако эта деятельность больше в сфере хакеров и недовольных сотрудников. Масштабный ущерб, к которому стремятся террористы, может быть нанесен только путем внедрения внешних агентов в систему водоснабжения.Поэтому защита уязвимых участков является приоритетом.

РАСШИРЕННОЕ ИСПОЛЬЗОВАНИЕ СИСТЕМЫ SCADA

Поскольку реальные риски заключаются не в системе SCADA, а в процессе, как можно в дальнейшем использовать систему SCADA для снижения риска процесса?

В своей самой простой реализации система SCADA все еще может надежно различать нормальную и ненормальную работу. Даже базовые функции мониторинга включают в себя упомянутые ранее дискретные, предельные и скоростные аварийные сигналы.Как и в примере с насосной станцией, управляющие действия также могут быть проверены и установлены аварийные сигналы для индикации отказов.

Пределы аварийных сигналов также могут динамически следовать за процессом. Например, сигнал о соотношении может быть установлен, если скорость подачи хлоратора не соответствует расходу воды, даже если она находится в пределах фиксированных верхнего и нижнего пределов. Если кто-то вмешается в настройку хлоратора, эта настройка поймает это и сообщит о тревоге. Обратите внимание, что анализатор хлора, расположенный дальше по потоку, также может резервировать эту систему.

Возможно, наиболее продвинутые функции выполняются, когда система SCADA используется вместе с системой моделирования и симуляции. Если система SCADA объединена в сеть с системой моделирования и симуляции, она может предоставить оперативную информацию о процессе для построения модели всей вашей распределительной системы.

Модель может использоваться для управления прямой связью и запуска процесса с повышенной эффективностью. Он также может обеспечивать резервное оповещение. Если технологический аварийный сигнал, e.грамм. в случае отказа насоса не работает, неизбежный эффект в другом месте системы может привести к срабатыванию аварийного сигнала, который сообщает о неисправности насоса в качестве вероятной причины.

Проблемы безопасности делают моделирование более важным, чем в прошлом. Сейчас появляются методы, которые используют модель для моделирования добавления загрязняющих веществ в различных точках системы и того, как они перемещаются через нее. В реальных условиях эта информация должна помочь проверить точку загрязнения и определить действия на объектах, таких как насосные станции, для изоляции соответствующего участка распределительной системы.

РЕЗЮМЕ

Поскольку системы SCADA используются в большинстве операций с водными ресурсами, они позволяют компаниям водоснабжения использовать существующую инфраструктуру и доступные ресурсы.

Система SCADA обычно распределена по всему предприятию. Это должно быть центральным элементом безопасности водохозяйственной компании и, в то же время, может обеспечить дополнительную выгоду в виде более эффективной работы.

Система SCADA может:

• Согласование мер безопасности с технологическими операциями
• Сократить или исключить патрулирование с участием людей; обеспечить постоянный мониторинг, общесистемный
• Запись сигналов тревоги и событий
• Автоматически реагировать на сигналы тревоги и события, выполняя аварийные отключения или другие управляющие действия
• Обычно довольно легко расширяется за счет дополнительных точек ввода / вывода, устройств RTU и сетевых каналов

Практики, типичные для SCADA, обеспечивают безопасность самой системы:

• Системы резервного питания
• Резервные сети
• Распределенные рабочие места операторов
• Система сигнализации предупреждает операторов о сбоях компонентов SCADA
• Обычно частные сети, недоступные для внешнего мира
• Защита паролем
• Набор номера и пейджинг

Кроме того, ценность системы SCADA может быть увеличена, если она включает расширенные возможности, такие как моделирование и симуляция.

Скачать статью в формате PDF

Эта статья предоставлена ​​Bristol Babcock, написана Кевином Финнаном, директором по маркетингу Bristol Babcock. Bristol Babcock – ведущий поставщик контрольно-измерительных приборов и систем с офисами по всему миру. Кевин Финнан имеет большой опыт работы с измерительными продуктами и системами SCADA. Более 21 года в Bristol Babcock он занимал должности системного инженера, инструктора, отраслевого менеджера и менеджера по продукции.

Об авторе

---

Кевин Финнан, директор по маркетингу Bristol Babcock, имеет большой опыт работы с измерительными продуктами и системами SCADA. Более 21 года в Bristol Babcock он занимал должности системного инженера, инструктора, отраслевого менеджера и менеджера по продукции.

Скачать статью

---

Вам понравилась эта замечательная статья?

Ознакомьтесь с нашими бесплатными электронными информационными бюллетенями, чтобы прочитать больше отличных статей..

Подписаться

---

Подробная ошибка IIS 8.5 – 404.11

Ошибка HTTP 404.11 – не найдено

Модуль фильтрации запросов настроен на отклонение запроса, содержащего двойную escape-последовательность.

Наиболее вероятные причины:

• Запрос содержал двойную escape-последовательность, а фильтрация запросов настроена на веб-сервере, чтобы отклонять двойные escape-последовательности.

Что можно попробовать:

• Проверьте параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping в файле applicationhost.config или web.confg.

Подробная информация об ошибке:

0x000030000

Модуль	RequestFilteringModule
Уведомление	BeginRequest
Обработчик	StaticFile
Код ошибки

Запрошенный URL	http: // www.hrsd.com:80/sites/default/files/assets/documents/pdfs/epa/rehabactionplan/app%20b%20-%20pump%20station%20final%20condition%20assessment%20report.pdf
Physical Path	D: \ inetpub \ hrsd_1 \ sites \ default \ files \ assets \ documents \ pdfs \ epa \ rehabactionplan \ app% 20b% 20-% 20pump% 20station% 20final% 20condition% 20assessment% 20report.pdf
Метод входа в систему	Еще не определено
Пользователь входа в систему	Еще не определено

Дополнительная информация:

Это функция безопасности.Не изменяйте эту функцию, пока не полностью осознаете масштаб изменения. Перед изменением этого значения следует выполнить трассировку сети, чтобы убедиться, что запрос не является вредоносным. Если сервер разрешает двойные escape-последовательности, измените параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping. Это могло быть вызвано неправильным URL-адресом, отправленным на сервер злоумышленником.

Просмотр дополнительной информации »

Музей пожарной охраны Сан-Франциско ~ Старинные пожарные части ~ Насосная станция No.2

Насосная станция №2 – 1912 год
3445 Проспект Ван Несс

Национальный реестр исторических мест № 76000177

Район: Форт Мейсон

На всеобщих выборах 1909 года жители Сан-Франциско выпустили облигации, в результате которых была создана Вспомогательная система водоснабжения пожарного управления Сан-Франциско. AWSS – это система пожарных гидрантов, предназначенная исключительно для использования Департаментом. Главный инженер Деннис Салливан запрашивал этот тип системы у городских надзирателей за годы до Великого землетрясения и пожара 1906 года.После пожара все жители Города увидели необходимость в такой системе, и были предприняты планы по созданию этого грандиозного инженерного чуда.

Проще говоря, AWSS – это система с гравитационным потоком, наивысшая точка которой – резервуар объемом десять миллионов галлонов на вершине Твин Пикс. AWSS проходит через два дополнительных резервуара для воды: верхний резервуар Эсбери и нижний резервуар Джонс-стрит на Джонс-стрит в Вашингтоне. Специальные гидранты системы находятся в сети с воротами, так что различные секции могут быть закрыты, если необходимо, в случае прорыва водопровода, как это произошло во время землетрясения 1989 года.В самом нижнем конце системы возле набережной были построены две насосные станции на случай, если возникнет необходимость добавить больше воды в систему. Насосная станция №1 расположена на южной стороне города, на 2-й улице, 698, которая сейчас также является штаб-квартирой департамента. Другая, насосная станция № 2, это здание, находится на северной стороне города. Обе насосные станции являются неотъемлемой частью системы. Вдоль набережной были размещены впускные коллекторы, чтобы два новых пожарных катера могли перекачивать соленую воду в систему.

Насосная станция № 2

была спроектирована фирмой Manson, Marsden, Caldwell & Co. в стиле Mission Revival. Станция широко задокументирована. в Обзоре исторических зданий Америки / Историческом американском инженерном журнале.

Наверх

Насосная станция для мойки автомобилей

Одиночные и сдвоенные насосные станции для мойки грузовиков

Эти насосные станции имеют прочный стальной каркас с обожженной эмалью.Каждая ножка имеет регулируемые уровни. Системы предварительно смонтированы и подключены к низковольтному оборудованию. Выбор насосов включает CAT, Hypro, General, AR или Giant. Насосы CAT представлены в моделях, изображенных и указанных ниже с ценами. Станции с 4 или более насосными системами для конфигураций с несколькими отсеками доступны по запросу. Ultimate Washer также может предоставить полный набор аксессуаров для мытья автомобилей, таких как щетки для воска или пены, моющие средства, смягчители воды, коробки для монет и валют, а также комплекты стрел. Насосные станции являются неотъемлемой частью любой автомойки.Эти системы справятся со всем, независимо от того, предназначено ли вы для мойки автомобилей, лодок или грузовиков. Идеально подходит для автомойки самообслуживания.

Характеристики :

• 1200-2300 фунтов на квадратный дюйм (в зависимости от модели)
• 3,5-5 галлонов в минуту (в зависимости от модели)
• CAT или Emperor Pump (гарантия 2 года)
• Электродвигатель Leeson 3-7,5 л.с. / 208 В / 1-3 фазы (22 А) или 230 В / 1-3 фазы (12 А) – (гарантия 1 год)
• Также доступна одна фаза (уточняйте цены)
• Рама из нержавеющей стали для тяжелых условий эксплуатации (настольный)
• электрические панели; высококачественные твердотельные элементы управления (внесены в список UL)
• Резервуары для подачи воды из нержавеющей стали
• Конструкция с двойным входом для подачи горячей и холодной воды
• Манометры в корпусе из нержавеющей стали, заполненные глицерином для точных показаний
• Счетчик наработки для индикации наработки насосной системы при техническом обслуживании и ремонте
• Сбалансированный предохранительный клапан позволяет использовать спусковой пистолет, а также защищает систему от повреждений в результате чрезмерного давления
• Автоматическое отключение для управления оператором на рукоятке
• Размеры 62 “В x 29” Г x 22 “Ш для одинарных насосных станций (двойные – 44” Ш)

Информация для заказа – БЕСПЛАТНАЯ ДОСТАВКА

.
