«Инженер-климат» / Словарь / Система чиллер-фанкойл
Для создания приемлемых температурных режимов в нескольких или достаточно объемных помещениях установка обычных кондиционеров не целесообразна. Наиболее эффективно в таких случаях применение системы чиллер-фанкойл.

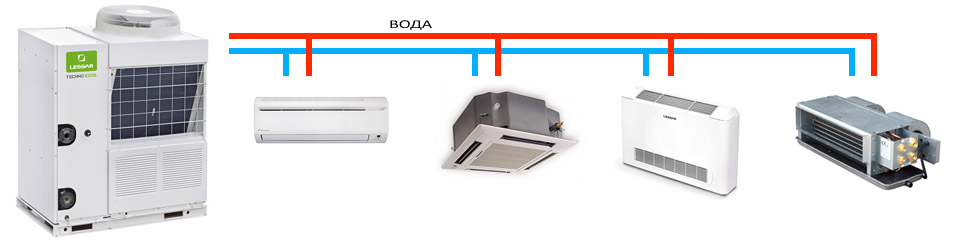

Схема работы оборудования
В комплект холодильного агрегата входит охлаждающий блок – чиллер и блоки-доводчики – различные типы фанкойлов, которые связаны коммуникационными трубопроводами. В системе циркулирует хладоноситель в виде воды или другой жидкости (теплоносителя), которая перемещается с помощью встроенного насоса.
Изменение температуры хладагента обеспечивает чиллер, работающий по принципу обычного кондиционера. Он отбирает тепло у жидкости и отдает его наружной среде через конденсатор. Охлажденный носитель, поступая по трубопроводу в радиатор внутреннего блока – фанкойл, – обеспечивает подачу при помощи воздушных вентиляторов.
В отопительный период возможно использование реверсивных видов оборудования для организации автономного обогрева зданий и помещений.
Производимые типы фанкойлов
Выделяют различные виды климатического техники этой категории, в зависимости от ее конструктивных особенностей, места и способа установки.
Фанкойл настенный
Устройство представляет собой практически самый распространенный тип доводчика. Его установка предусмотрена на любой стене в местах, позволяющих проложить коммуникации для соединения с чиллером. Трубопровод невозможно тщательно спрятать, что относит фанкойл настенный к недостаточно универсальным решениям. Агрегаты этого класса принадлежат к самым дешевым моделям подобного оборудования.
Фанкойл канальный
Преимущество моделей состоит в том, что все коммуникации надежно спрятаны. Монтаж осуществляется в подсобных помещениях или за потолочными конструкциями. Возможна одновременная подача охлажденного воздуха в несколько мест.
Фанкойл канальный отличают некоторые эксплуатационные особенности:
• необходимость дополнительной прокладки воздушных трасс;
• обслуживание требует наличия ревизионного люка;
• предусмотрены домешивание приточного воздуха и вентиляция.
Кассетный фанкойл
Оборудование этого типа монтируется в подвесные потолки и обладает целым рядом достоинств. Распределение воздушных потоков возможно в различных направлениях одновременно. Все трубопроводы скрыты, а внешняя панель выполняет декоративную функцию. Кассетный фанкойл способен полноценно обслуживать большие помещения.
Фанкойл напольно-потолочный (универсальный)
При отсутствии подвесных потолков или невозможности закрепить доводчик на стену применяется фанкойл напольно-потолочный. Он устанавливается по периметру помещения, как радиатор. Воздушные потоки направляются вдоль стены. Закрепить агрегат под потолком позволяет небольшая глубина изделия. В этом случае воздушная масса распределяется горизонтально.
Вне зависимости от места монтажа, такая климатическая техника имеет следующие особенности:
• равномерное распределение потоков предотвращает прямое воздействие на людей;
• коммуникации находятся на виду;
• отсутствует подача приточного воздуха;
• обеспечен свободный доступ, что упрощает обслуживание.
Фанкойлы могут быть двухтрубные (один теплообменник) или четырехтрубные (2 теплообменника) в зависимости от подключения систем холодоснабжения и отопления. Двухтрубные фанкойлы (одна труба на вход теплоносителя, другая на выход) подключаются к одному чиллеру, который может быть тепловым насосом и подавать как охлажденную жидкость, так и горячую в зависимости от потребности. Четырехтрубные фанкойлы предполагают подключение к двум источникам, например, один теплообменник к чиллеру для системы охлаждения, другой теплообменник к системе центрального отопления.
Исходя из мощности чиллера, предусматривается одновременное подсоединение к нему нескольких фанкойлов различных типов.
Применение системы чиллер фанкойл – эффективный и неэнергоемкий способ поддержания заданных температурных режимов в зданиях коммерческого, торгового, промышленного характера. Но оборудование требует определенных вложений в проектирование, установку и обслуживание.
Основа системы чиллер-фанкойл – это чиллер от которого зависти мощность и производительность всей системы, фанкойл можно подбирать любого производителя необходимого типа (настенный, канальный, кассетный и т.д.) и мощности с учетом трубной системы: 2-х трубные или 4-х трубные фанкойлы.
Компания «Инженер-климат» предлагает системы чиллер-фанкойл AERMEC, Ballu Machine, Carrier, CIAT, Climaveneta, Daikin, Electrolux, General Climate, Lessar LSF, MDV, Polar Bear, Systemair, TRANE, YORK, Тепломаш и других производителей со склада в СПб и на заказ.
Выбрать систему чиллер-фанкойл и купить систему кондиционирования по лучшей цене в Санкт-Петербурге: (812) 702-76-82.
Подбор аналога на замену по цене и характеристикам.
Система чиллер фанкойл для кондиционирования. Схема, принцип работы, особенности.
Чиллер фанкойл
Чиллер-фанкойл это система, которая позволяет поддерживать заданный комфортный микроклимат независимо от внешней температуры, в жару охлаждая, а зимой нагревая помещение воздухом.
Система холодоснабжения чиллер-фанкойл, выполняет те же задачи по кондиционированию либо нагреву, что и VRV-VRF мультизональные сплиты, но несколько другими средствами. Сочетание таких устройств как чиллеры и фанкойлы, получило широкое распространение, благодаря большей вариативности обработки воздуха и распределению тепловой нагрузки между холодильным центром, и внутренними блоками, а также простому управлению схемой гидравлических трубопроводов. Это современный вид центрального кондиционирования с прямым нагревом/охлаждением объёмных зданий с большим количеством помещений, где одновременно можно устроить разные температурные режимы.
К тому же, они способны подготавливать воздух в приточно-вытяжных установках без применения дополнительного оборудования.
Принцип работы систем чиллер-фанкойл
Принципом работы и главной отличительной особенностью рассматриваемого чиллерного комплекса от кондиционирующих устройств VRV&VRF использующих теплоносителем газ фреон, является промежуточный теплоноситель вода или 10-45% раствор на основе этиленгликоля (C2H6O2) и воды.
Работа системы чиллер фанкойл заключается во взаимодействии внешней холодильной станции (чиллер), и внутреннего теплообменного оборудования (фанкойл). Все холодильные циклы происходят внутри станции, а его холадопроизводительность распределяется при помощи рабочей жидкости, которая обладает большей теплоёмкостью в отличие от газа.
После охлаждения во внешнем блоке до установленной температуры, вода при помощи циркуляционных насосов по изолированным трубопроводам подается к внутренним элементам комплекса.
В своем составе чиллер имеет компрессор, воздушный конденсатор, ТРВ и теплообменник испаритель.
Теплообмен между газовым хладагентом чиллера и охлаждаемой гликолевой средой происходит в кожухотрубном, реже в пластинчатом теплообменнике-испарителе. Далее охлажденная рабочая жидкость, с помощью насосной станции (гидромодуля), подается к потребителям-фанкойлам. Фанкойлы в свою очередь производят теплообмен между воздухом в помещении и рабочим незамерзающим раствором гликоля.
Фанкойл представляет из себя радиатор-теплообменник с осевым либо центробежным вентилятором.
Место установки чиллера зависит от типа его исполнения.
· Моноблочные чиллеры, размещают на открытом пространстве, чаще всего на крыше здания. Для переноса тепла/холода применяют гликолевый раствор, который предотвращает разморозку теплообменников чиллера в холодный период года.
· Чиллер с выносным конденсатором, размещают в помещении, которое расположено в непосредственной близости с кровлей здания. На кровлю выносят конденсаторный блок, который соединен с компрессорным блоком газовой магистралью.
Данный вид чиллера позволяет круглогодично использовать воду в качестве тепло-хладоносителя.
Холодильный центр в системе чиллер-фанкойл может иметь различные конфигурации исполнения и расширенный диапазон мощности, но в подавляющем большинстве случаев, климатический комплекс собирают на основе парокомпрессионных устройств. Схема чиллер фанкойл на базе абсорбционных агрегатов, это больше экзотика чем правило.
Количество фанкойлов подключаемых к климатической установке может быль любым, но суммарно они должны находится в пределах холодильной производительности чиллера. А их удаленность от хладо-центра обусловлена исключительно мощностью насосной группы. Фанкойлы подключаемые к одной холодильной станции, одновременно могут быть различных типов и модификаций и поставлены от другого производителя.
Отличия хладагента от теплоносителя
Фреон или холодильный агент это, низкокипящее рабочее вещество, которое в процессе холодильного цикла может изменять свое агрегатное состояние, от жидкости до газа, в зависимости от различных значений температуры и давления.
Теплоноситель всегда остается в жидком агрегатном состоянии, он является транспортером тепла либо холода на заданное расстояние и высоту.

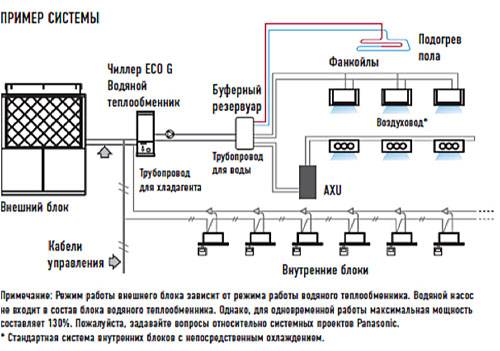

Схема подключения чиллер-фанкойл
Конструктивно система кондиционирования чиллер фанкойл состоит из четырех основных узлов, и выглядит следующим образом:
1. Чиллер, производит холод и отводит тепло, доставленное рабочей жидкостью из обслуживаемых помещений в атмосферу.
2. Гидромодуль. Осуществляет транспортировку (циркуляцию) теплоносителя по трубопроводам.
3. Трубопровод. Соединяет между собой холодильную машину и внутренние блоки (фанкойлы).
4. Фанкойл. Производит непосредственное кондиционирование-обогрев внутренних помещений объекта.
Следует обратить внимание на важный момент. Для охлаждения используют одноконтурные (двухтрубные) фанкойлы. В схемах, где подразумевают обогрев одной комнаты и одновременное охлаждение другой, требуются четырехтрубные (двухконтурные) фанкойлы.
Один из контуров подключают к чиллеру, другой к системе отопления, соответственно и сама трубная разводка должна быть выполнена по четырехтрубной схеме.
Существующее многообразие типоразмеров и видов фанкойлов, перекрывает потребности самых требовательных дизайнеров, проектировщиков и потребителей.
Вот краткий перечень разновидностей фанкойлов, которые одновременно можно размещать в одном обслуживаемом здании:
· Настенный
· Потолочный
· Напольно-потолочный
· Кассетный
· Канальный
· Однопоточный
· Многопоточный
· Низконапорный
· Средненапорный
· Высоконапорный
Достоинства и недостатки систем чиллер-фанкойл
Протяженность и высота подъема магистралей соединяющих внутренние и наружные блоки центральных кондиционеров, являются “ахиллесовой пятой” и одновременно преимуществом одного вида кондиционирования над другим.
VRF кондиционер по этим параметрам существенно уступает схеме чиллер-фанкойл. Протянуть трубопровод от внутреннего VRF к наружному блоку дальше 165 метров не получится. Кроме этого, существуют ограничения по высотности перепадов между производителем холода и потребителями, а также ограничена суммарная длинна магистралей до 300 метров.
Именно эти критерии в конечном счете определяют выбор, какая магистраль будет связывать рабочие органы системы кондиционирования, жидкостная либо газовая.
Помимо этого, при выборе типа оборудования следует обращать внимание на другие особенности систем, работающих на водных растворах:
Недостатки системы чиллер-фанкойл
· В системе кондиционирования с промежуточным хладоносителем присутствует большой объем жидкости. Нарушение герметичности трубопроводов, может повлечь локальное подтопление.
· Чиллеры размещенные на открытом пространстве, без выносных конденсаторов, требуют незамерзающую рабочую жидкость.
· Насосная группа (гидромодуль) создает дополнительное потребление электроэнергии.
· Капитальные затраты на установку системы чиллер-фанкойл выше, чем на мультизональные VRV-VRF системы аналогичной мощности.
Достоинства
· В систему можно подключить не ограниченное количество фанкойлов, но их общая мощность должна соответствовать производительности чиллера.
· Система работает за счет жидкости, а не газа. Благодаря чему риск разгерметизации и потери большого объёма холодильного агента сведен к минимуму.
· Ограничения по высоте и удаленности внутренних блоков от чиллера определяется только мощностью циркуляционных насосов.
· Мощность кондиционирования можно наращивать поэтапно, добавляя к системе модульные чиллеры и подключая к ним дополнительные потребители холода.
· Холодильному центру не требуется контролировать расход хладагента для связи с удаленными потребителями, поэтому весь комплекс сплит-системы может собираться элементами от разных производителей.
· Площадь и высотность обслуживаемого здания практически не ограничена.
· Для трассы нужны обычные водопроводные трубы и такая же запорная арматура.
· Система чиллер фанкойл, позволяет кондиционировать часть помещений в то время, когда комнаты по соседству обогреваются.
Потребление электрической энергии системами чиллер-фанкойл несколько выше, чем у VRF кондиционеров аналогичной мощности. Насосные блоки перекачивающие водно-гликолевые растворы добавляют свой расход электричества. В среднем при выработке 1 кВт холода, потребление увеличивается на 0.1 кВт.
Из проведенного анализа недостатков и преимуществ доступных способов кондиционирования, напрашивается вывод, что системы с жидким хладоносителем охватывают более широкую область применения. Однако, если имеют место ограничения по энергопотреблению, или содержать свою сервисную бригаду нет возможности, лучше предпочесть мультизональные VRF.
Условия при которых рекомендуется применять систему чиллер-фанкойл
· Общая протяженность магистралей более 300 м
· Требуется одновременный режим подогрева и охлаждения воздуха в разных помещениях
· Планируется увеличение отапливаемых/охлаждаемых площадей и помещений.
Фанкойл – Проектирование зданий
Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.
Редактировать эту статью
Последняя редакция 04 Авг 2022
См. вся история
Приточно-вытяжные установки (AHU, иногда называемые «обработчиками воздуха») являются частью системы отопления, вентиляции и кондиционирования воздуха (HVAC), которая подает, циркулирует и вытягивает воздух из зданий.
Как правило, они подключены к воздуховоду, который подает воздух и вытягивает воздух из помещения и может обеспечивать вентиляцию, обогрев, охлаждение, контроль влажности и фильтрацию. Для получения дополнительной информации см. Приточно-вытяжная установка.
Фанкойлы (FCU) состоят только из вентилятора и нагревательного или охлаждающего элемента, располагаются внутри обслуживаемого помещения и, как правило, не подсоединяются к воздуховодам. Они могут либо просто рециркулировать внутренний воздух, и в этом случае требуется отдельная система вентиляции, либо могут подавать s долю «свежего» воздуха, который смешивается с рециркуляционным воздухом.
Фанкойлы могут быть настенными, отдельно стоящими или потолочными, а также могут быть скрыты в потолочных пустотах. Они могут управляться локальными термостатами или системой управления зданием (BMS).
Благодаря своей простоте, фанкойлы более экономичны в установке, чем канальные вентиляционные установки.
Однако они могут быть шумными и могут создавать вибрации, поскольку вентилятор находится в занимаемом пространстве.
Если фанкойлы снабжаются охлажденной и горячей водой от центральных котлов и чиллеров, их обычно называют двухтрубными (обогрев или охлаждение) или четырехтрубными (обогрев и охлаждение) агрегатами.
Если отопление и охлаждение обеспечиваются локально, они могут называться системами с переменным объемом хладагента (VRV) или с переменным расходом хладагента (VRF). Здесь хладагент циркулирует между одним или несколькими фанкойлов и подключен к внешнему теплообменнику. Эти системы могут быть более подвержены утечке хладагента, чем устройства, подключенные к герметичным центральным охладителям.
Фанкойлы относительно компактны и просты в установке. Тем не менее, они требуют регулярного технического обслуживания для обеспечения непрерывной эффективной работы.
Когда фанкойл охлаждает воздух, обычно образуется конденсат, который необходимо собирать и сливать или откачивать.
NB Иллюстрированное руководство по механическому охлаждению (BG 1/2010), написанное Кевином Пенникуком и опубликованное BSRIA в 2010 году, определяет фанкойл как: «Устройство, установленное в потолочном пространстве или полу, часто устанавливаемое по периметру. здания, состоящего из вентилятора, нагревательного змеевика, охлаждающего змеевика и воздушного фильтра, размещенных в металлическом корпусе. Фанкойл снабжается свежим воздухом через распределительную сеть воздуховодов от центральной установки. Вентилятор всасывает смесь комнатного и свежего воздуха через фильтр и через нагревательные и охлаждающие змеевики. Затем воздух проходит в камеру нагнетания, которая для устройств, установленных над подвесными потолками, имеет несколько выходов для подключения к одному или нескольким приточным диффузорам. Горячая вода низкого давления и охлажденная вода распределяются по трубопроводу на каждую Фанкойл .’
- Кондиционер.
- Вентиляционная установка.
- Строительные услуги.
- Инженер по обслуживанию зданий.
- Охлаждающая балка.
- Чиллер.
- Постоянный объем воздуха.
- Фанкойлы.
- Модернизация фанкойлов для повышения эффективности работы.
- Отопление.
- Как работает фанкойл на охлажденной воде?
- ОВКВ.
- Механическая вентиляция.
- Механические и электрические (МиО).
- Естественная вентиляция.
- Тепловой комфорт.
- Переменный объем воздуха.
- Переменный поток хладагента.
- Вентиляция.
- CIBSE TM43 Фанкойлы .
- Доля
- Добавить комментарий
- Отправьте нам отзыв
Фанкойлы (FCU) – VTS Group
Фанкойлы (FCU) – VTS GroupПотолочный фанкойл (FCU) представляет собой простой блок, состоящий из нагревательного или охлаждающего змеевика и вентилятора.
Он является частью системы ОВКВ, используемой в жилых, коммерческих и промышленных зданиях.Присоединяется к воздуховоду, используется для контроля температуры в помещении, где он установлен.
- Производительность – от 190 CFM до 2950 CFM
- Размещение: подвесной блок.
Типичное применение
Офисы
Гостиницы
Больницы
Файлов для скачиванияПроверьте и загрузите файлы, относящиеся к продукту.
Каталог FCU (ОАЭ)
ПДФ
Каталожные номера
Проверьте объекты, которые используют наши решения.
Государственные учреждения
Другой
ВЕНТУС
ВУЛКАН
КРЫЛО
Фанкойл (FCU)
Американский ВЕНТУС
VENTUS S-ТИП
VENTUS N-ТИП
VENTUS Compact – подвесной
VENTUS Compact – напольный
Насосные группы
Компоненты и функции
КРЫЛО ПРО
ВЕНТУС Компакт ТОП
VENTUS Compact с помпой
ВЕНТУС ПРО
Дополнительная информация
Предлагаем надежные и эффективные фанкойлы, предназначенные для установки в потолочном пространстве.
Устройство характеризуется современным дизайном, компактной конструкцией, низким уровнем шума и высокой охлаждающей (и опционально нагревательной) мощностью. Блок фанкойла (FCU) содержит вентилятор, который всасывает воздух из помещения (пространства вокруг блока), а затем направляет его через водяной теплообменник, который соответственно охлаждает или нагревает помещение. Воздух выходит из фанкойла охлажденным или теплее, чем раньше, в зависимости от версии устройства и установленного режима работы. Воздушные фильтры на входе FCU улавливают загрязнения из всасываемого воздуха.
Блоки FCU являются частью систем HVAC, используемых в жилых домах, коммерческие и промышленные. Подключенные к вентиляционным каналам, они используются для обслуживания заданную температуру в помещениях, где они установлены.
VTS предлагает две серии фанкойлов:
- Серия FVS-D выпускается в 13 моделях с 2 трубками (охладитель или нагреватель) и 4 трубками (охладитель и нагреватель).
- Серия FVS-YB выпускается в 5 моделях с 2 трубками (охладитель или нагреватель) и 4 трубками (охладитель и нагреватель).
Производительность – от 350 м3/ч до 3765 м3/ч
Расположение: под потолком
Типичные места, где используются фанкойлы, включают:
- офисы,
- гостиницы,
- больницы,
- коммерческие объекты,
- объекты обслуживания, такие как почтовые отделения и конторы.
-
Проверьте доступные устройства и выберите те, которые лучше всего соответствуют вашим потребностям. Если вам нужна более подробная информация, пожалуйста, свяжитесь с нами, мы будем рады ответить на любой вопрос. На нашем веб-сайте вы найдете спецификации отдельных блоков FCU. Это надежные и эффективные устройства, которые хорошо работают во многих отраслях и не только.
Вы также найдете множество других устройств, таких как вентиляционные установки или воздушные завесы. Мы рекомендуем вам ознакомиться с предложением.
