Система микроклимата Zehnder

Главная » Каталог » Система микроклимата » ВЕНТИЛЯЦИЯ » Система микроклимата Zehnder

Сайт представительства Zehnder

Showroom Comfosystems в Zehnder

Новые технологии компании:

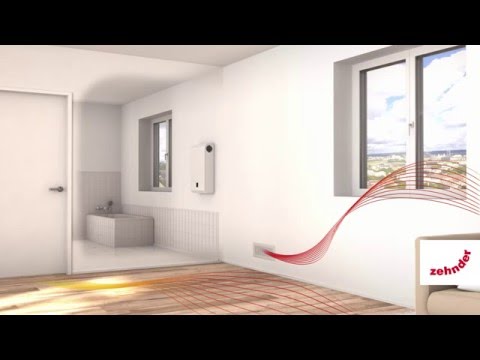

Посмотреть видео, как тихо работает вентиляционная установка Zender 550м3

Посмотреть как еще тише стала работать новая вентиляционная установка Zehnder на 600м3

Новый теплообменник, Клапаны системы Реновентиль

Системы микроклимата Zehnder Comfosystems – это оптимальное решение для вентиляции Вашего дома, обладающее рядом преимуществ:

– свежий воздух – постоянная замена отработанного, влажного, загрязненного воздуха на свежий – повышение класса недвижимости за счет предотвращения образования плесени – автономная работа днем и ночью в любое время года – экономия энергии за счет рекуперации тепловой энергии из отработанного воздуха и предварительного нагрева свежего воздуха зимой или его предварительного охлаждения летом.

– фильтрация вредных веществ и высокодисперсной пыли при заборе воздуха с улицы – защита от внешнего шума и взлома при закрытых окнах – снижение выбросов углекислого газа за счет меньшего энергопотребления – соответствие Требованиям по экономии электроэнергии (EnEV)

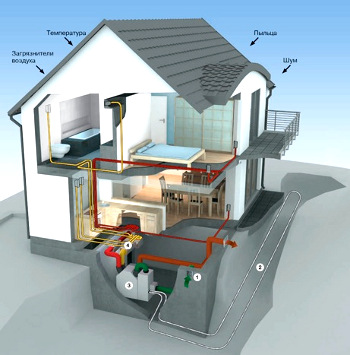

Системы Zehnder Comfosystems. Как это работает?

1 Используя простой и эффективный принцип действия, Zehnder Comfosystems создает оптимальные условия для жизни. Через внешний воздухозаборник свежий воздух попадает в систему.

2 Вентиляционное устройство Zehnder ComfoAir рекуперирует до 95% тепловой энергии из отводимого отработанного воздуха и подогревает приточный воздух, до 60% рекуперирует влагу. С помощью дополнительных компонентов может производиться увлажнение и осушение, подогрев и охлаждение воздуха.

3 Геотермальный теплообменник Zehnder ComfoFond-L (в качестве рабочего тела используется «рассол» (смесь антифриза и воды)) обеспечивает подогрев или охлаждение воздуха с помощью геотермальных источников.

Устанавливается дополнительно по заказу.

4 Воздух необходимой температуры подается в комнаты здания при помощи системы распределения воздуха Zehnder ComfoFresh. Объем воздуха для каждого помещения можно настроить индивидуально.

5 Отработанный воздух после очистки через фильтр выводится наружу.

Компактная система в полной комплектации с заранее установленными компонентами системы.







Вентиляционные установки. Компания Zehnder предлагает следующие вентиляционные установки

настенного исполнения 70 м3, для каждого помещения, если нет возможности произвести прокладку воздуховодов

настенного или потолочного исполнения 140 м3, 150 м3, 180 м3, 200 м3.

напольного или настенного исполнения 350 м3 и 550 м3, габаритами высота 800 мм, ширина 625 мм, глубина 572 мм

напольного исполнения 800 м3, 1500 м3, 2200 м3, 3000 м3, 4000 м3.

как правило в квартирах и коттеджах используются установки  200 м3, 350 м3 и 550 м3

Воздуховоды. в системе вентиляции Zehnder используются следующие воздуховоды

для подсоединения к улице, воздуховоды из вспененного полипропилена высокой плотности, с толщиной стенки 15 или 43 мм, данные воздуховоды выполняют как функцию жесткого воздуховода, утеплителя, так и шумопоглатителя, имеют приятный темно серый цвет. Или используются мягкие гофрированные воздуховоды с теплоизоляцией.

для подсоединения вентиляционной установки к распределителям используются как полипропиленовые воздуховоды, так и мягкие гофрированные воздуховоды без утеплителя

Для подачи воздуха к вентиляционным решеткам используются пластиковые гофрированные воздуховоды круглые диаметром 90 мм, или плоские толщиной 51 мм






Система глушения шумов.  Для того, что-бы в помещение не попадали шумы с улицы, от движения воздуха по воздуховодам, шумы от вентилятора и т.д., используются глушители как стандартные круглые , так и высокоэффективные прямоугольного сечения, также для поглощения шумов используются сами воздуховоды, они способны гасить шумы на 0,2-1дБ на 1п/м





Рекуперация тепловой энергии.  Вентиляционные системы Zehnder снабжены теплообменниками, работающими по принципу перекрестного противотока. Они рекуперируют тепловую энергию отработанного воздуха и отдают ее свежему воздуху. В основе теплопередачи, которая осуществляется с помощью тонких плит из синтетического материала, лежит принцип противотока. Коэффициент рекуперации тепла оставляет около 90%, что позволят снизить расходы на отопление почти на 40%.





Рекуперация влажности. С помощь пластинчатого энтальпийного теплообменника в здании поддерживается оптимальный уровень влажности. Это особенно важно в зимнее время, когда комнатный воздух становится более сухим. Водяной пар «конденсируется» из влажного отработанного воздуха и впитывается мембраной. Полученная влага и тепло передаются приточному воздуху, при этом предотвращается передача микробов и неприятных запахов.





Охлаждение воздуха с помощью ComfoCool. Данный блок представляет собой кондиционер, в котором внутренний блок и внешний находится в одном блоке. К данному блоку подводиться только канализация. Отработанный горячий воздух выбрасывается на улицу, через вентиляционный канал.

Устанавливается он сверху на вентиляционный блок ComfoAir.

Данный блок предназначен для охлаждения входящего воздуха с улицы на дельту 5 градусов, т.е. если в блок  ComfoCool поступает температура 30 градусов, то в помещения подается воздух на 5 градусов ниже т.е. 25 градусов, далее если на автоматике, выставлена внутренняя температура 22 градуса, тогда автоматика откроет байпас, и воздух с улицы минуя теплообменник будет напрямую поступать в помещение. Если выставленная температура помещения будет 18 градусов, тогда автоматика перекроет байпас и установка ComfoAir будет работать на рекуперацию тепла. Для чего нужен в этом случае ComfoCool? для того, чтобы у установку ComfoAir не поступал горячий воздух и установка рекуперировала прохладный воздух поступающий из помещений гораздо эффективней.

Преднагрев воздуха. Необходим при опускании температуры на улице ниже -15°С, т.

е. преднагрев будет работать очень редко зимой, только в случаях больших морозов. Преднагрев осуществляется как правило не до положительных температур, а температур более -15°С. Для этого необходимо потрать 1-2 кВт тепловой энергии, в виде электрической или забрав от котла или у земли.





Геотермальный теплообменник  Zehnder ComfoFond-L. Предназначен использовать температуру земли в качестве:



зимой – нагрева входящего воздуха, до необходимой рабочей температуры установки ComfoAir, т.е. выше минус 10-15 градусов

летом – охлаждения входящего воздуха в установку на дельту 5 градусов, далее работает по тому же принцепу, что и ComfoCool, и если ComfoCool и ComfoFond-L установлены вместе, то входящий воздух будет отлаждаться уже на дельту 10 градусов.

Для блока ComfoFond-L, нет необходимости бурить дорогостоящие скважины, а достаточно закапать 200 метров пластковой трубы на участке.

устанавливается рядом с вентиляционной установкой

Система фильтрации воздуха. В вентиляционной установки имеются фильтры класса G4 (грубая очистка), дополнительно можно заменить в вентиляционной установке на фильтры на класс F7 (тонкая очистка), также можно установить дополнительно фильтры класса G3,G4,F7,F8, угольный фильтр.



Также по желанию заказчика, возможна установка дополнительной очистки воздуха основанной на  блоке с ультрафиолетовой лампой и фотокатализатором



Управление Управление системой Zehnder не представляет труда: с помощью ступенчатого переключателя Вы можете выбрать минимальный, основной и интенсивный уровень вентиляции. Также можно использовать пульт дистанционного управления, снабженный таймером и дисплеем, отображающим состояние системы. Пульт дистанционного управления может быть интегрирован в коробку выключателя. Для вентиляционных систем с кондиционером или геотермальным теплообменником возможно использование дополнительного элемента управления ComfoControl, который используется для настройки уровня вентиляции и температуры воздуха.



– Простое обслуживание – Быстрое переключение уровня вентиляции – Ступенчатая регулировка – Ступенчатый переключатель с таймером и дисплеем для отображения сообщений о состоянии системы

Управление новыми вентиляционными установками Q серии, а именно на 350м3, 450м3, и 600м3, осуществляется как непосредственно с самой установки, так и с помощью любого электронно устройства которое имеет выход в интернет, как с помощью специальной программы, так и с помощью веб браузера.







Уход Вы можете в любой момент без труда прочистить распределители воздуха, хотя на гладкой поверхности внутренних стенок грязь, как правило, не скапливается. От грязи защищают также фильтры, установленные непосредственно в вентиляционном устройстве, а также пылеулавливающие фильтры в отверстиях, через которые происходит отвод отработанного воздуха. Дополнительно могут быть также установлены специальные фильтры для предотвращения попадания в дом цветочной пыльцы. Для обеспечения эффективной работы эти фильтры подлежат регулярной замене. В соответствии с гигиеническими требованиями теплообменники необходимо промывать водой раз в два года. – Гладкая поверхность препятствует скапливанию загрязнений – Простая смена фильтров в вентиляционной системе и в отверстиях отвода отработанного воздуха – Простой уход за теплообменником



Техническое обслуживание Особенностью вентиляционных устройств Zehnder является то, что они не требуют специального технического обслуживания. Несмотря на это, они, как и любые электронные устройства или устройства с подвижными деталями, подлежат контролю. Периодичность технических инспекций – раз в два года. Специалист должен проверить всю электронику и все подвижные узлы. Также он проводит чистку теплообменника и устраняет мелкие неполадки. Такой контроль необходим прежде всего для того, чтобы обеспечить бесперебойную работу системы, а также гарантировать производительность и эффективность оборудования. – Оборудование не требует специального технического обслуживания – Эффективность и надежная работа в течение длительного времени – Техническое обслуживание проводится специалистом



Декоративные решетки

Все модели поставляются в белом цвете или из нержавеющей стали и предусмотрены для открытого или скрытого монтажа. Решетки отлично подходят для системы переточной вентиляции. Компания Zehnder предлагает большой выбор декоративных вентиляционных решеток, все предлагаемые решетка можно в интернет магазине в разделе дизайнерские решетки

Все решетки удостоены премии дизайн

Привлекательный и практичный дизайн в стальном исполнении или исполнении в белом цвете, не имеющий аналогов, удостоен премии iF Design Award.

Система ComfoBox, подробное описание можно посмотреть здесь, предназначена для коттеджей.






  • Стоимость выполненных объектов по вентиляции Zehnder
  • Техническая документация и каталоги на сайте представительства Zehnder group
  • ЦЕНЫ на Comfosystems
  • Участи компаниии Zehnder в строительсве первого индивидуального жилого дома с ультранизким энергопотреблением
  • Showroom Zehnder на территории ARTPLAY корпус 7, 2 этаж
  • Showroom Zehnder на территории ARTPLAY Деревянный дом
  • Showroom в офисе компании Zehnder
  • ComfoAir Q

Запрашиваемая страница не найдена!

Каталог Оконные приточные клапаны Стеновые приточные клапаны Приточные и вытяжные решетки Дверные переточные решетки Вентиляторы накладные бытовые Вентиляторы вытяжные центральные Вентиляторы различного предназначения Рекуператоры децентрализованные установки Приточно-вытяжные установки с рекуперацией тепла Системы полужестких воздуховодов и комплектующие Изолированные воздуховоды Шумоглушители Фасадные решетки Системы геотермальной подготовки воздуха Системы увлажнения воздуха Приточно-вытяжные установки с тепловым насосом

Новинки

Хиты продаж

Спецпредложения



  • Zehnder ComfoAir 200 VR Luxe, Вентиляционная установка, энтальпия, 200 м³/ч (200 Па), L/R (арт.
    471222470 / 471222475)

    Zehnder ComfoAir 200 VR Luxe энтальпийная комфортная вентиляционная установка, байпас, вентиляция жи..

    680493р.

  • Zehnder ComfoAir 200 VR Luxe, Вентиляционная установка, 200 м³/ч (200 Па), L/R (арт. 471222110 / 471222115)

    Zehnder ComfoAir 200 VR Luxe комфортная вентиляционная установка, байпас, вентиляция жилых помещений..

    484045р.

  • Zehnder ComfoAir 180 V Enthalpie, Вентиляционная установка, без блока управления 180 м³/ч (170 Па) (арт. 471212235)

    Установка комфортной вентиляции Zehnder ComfoAir 180 V, энтальпийная, байпасная, вентиляция жилых по..

    569935р.

  • Zehnder ComfoTube 75, Spezial-PE, очень гибкий, Ø 75 мм, 50 м.
    (арт. 990328007)

    Вентиляционная труба Zehnder ComfoTube 75, 50 м- Изготовлена ​​из специального полиэтилена- Очень ги..

    35575р.

  • Zehnder ComfoTube 75, Spezial-PE, очень гибкий, Ø 75 мм, 20 м. (арт. 990328001)

    Вентиляционная труба Zehnder ComfoTube 75, 20 м- Изготовлена ​​из специального полиэтилена- Очень ги..

    15205р.

К сожалению, запрашиваемая Вами страница не найдена. Вероятно, Вы указали несуществующий адрес, страница была удалена, перемещена или сейчас она временно недоступна!

Системы распределения воздуха

Система распределения воздуха Zehnder ComfoFresh подает свежий воздух во все приточные помещения и одновременно удаляет влажный или загрязненный воздух и запахи из вытяжных помещений. Воздухообмен во всех жилых помещениях осуществляется без сквозняков и неприятных шумов с максимально возможной эффективностью по принципу каскадного распределения. Регулируемые диффузоры и демпферные вставки позволяют точно регулировать объемы воздуха в каждом помещении при вводе системы в эксплуатацию. Приточный и возвратный воздух оптимально проходят через небольшие воздуховоды в стенах и потолках. Воздуховоды имеют радиальную конфигурацию, соединенную с коллекторами для обеспечения равномерного давления в системе.

Ниже приведены некоторые ключевые компоненты системы воздухообмена. После того, как вы «запросите предложение» через наш веб-сайт, технический торговый представитель Zehnder America подготовит предварительный проект системы и предложение с указанием конкретных компонентов, необходимых для каждого проекта для оптимизации производительности.

Скачать параметры диффузора

COMFOPIPE DUCTING

Изолированный воздуховод из вспененного полипропилена (EPP) позволяет легко устанавливать воздуховоды наружного и вытяжного воздуха на наружные решетки. ComfoPipe Compact выпускается длиной 1 метр (39″) прямые секции, изгибы под углом 45 градусов и соединительные втулки трех различных размеров: внутренний диаметр 125 мм (4,92 дюйма), 160 мм (6,3 дюйма) и 200 мм (7,88 дюйма). (См. чертежи с размерами в спецификации.)

  • СКАЧАТЬ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ
  • СКАЧАТЬ РУКОВОДСТВО ПО УСТАНОВКЕ

ВНУТРЕННИЕ ВОЗДУХОВОДЫ: COMFOTUBE

ComfoTube представляет собой гибкую воздухораспределительную трубу, ребристую снаружи и гладкую внутри в соответствии с DIN EN 60529. ComfoTube-75 легко укладывается в бетон, непосредственно в землю или в стояки и подвесные потолки. Zehnder ComfoTube устанавливается легко и быстро. Медицинский полипропилен высокой плотности (HDPE) обеспечивает чистую и эффективную подачу воздуха. Com

  • СКАЧАТЬ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ

ВНУТРЕННИЕ ВОЗДУХОВОДЫ: COMFOFLEX

ComfoFlex представляет собой 3-дюймовый усиленный гибкий воздуховод собственной разработки Zehnder для минимизации турбулентности и упрощения подключения к распределительным компонентам Zehnder. ComfoFlex внесен в список UL как воздуховод, отвечающий требованиям как к распространению пламени, так и к образованию дыма.



  • СКАЧАТЬ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ


ДИФФУЗОРНАЯ КОРОБКА TVA2T

Диффузорная коробка TVA2T используется в сочетании либо с подающим, либо с возвратным диффузором. Каждый диффузор оснащен двумя запатентованными разъемами системы зажимов для соединений ComfoTube или ComfoFlex, а круглый воздуховод диффузора можно обрезать для монтажа заподлицо с потолком или стеной.

  • СКАЧАТЬ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ



Диффузорная коробка TVA3T

Диффузорная коробка TVA3T используется в сочетании либо с подающим, либо с возвратным диффузором. Каждый диффузор имеет три запатентованных разъема системы зажимов для соединений ComfoTube или ComfoFlex, а круглый воздуховод диффузора можно обрезать для монтажа заподлицо с потолком или стеной.

  • СКАЧАТЬ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ



РЕГИСТРАЦИОННАЯ КОРОБКА CLD2T

Воздуховодная коробка для приточного или вытяжного воздуха, включая монтажные кронштейны. Коробка одинакова для всех дизайнерских накладок-решеток и облегчает соединение воздуховодов Zehnder ComfoFlex или ComfoTube с помощью запатентованной системы зажимов.

  • СКАЧАТЬ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ

ФИЛЬТР

Фильтры доступны для каждого HRV или ERV в ассортименте Zehnder, а также для корпусов фильтров ComfoWell. Фильтры G4 эквивалентны фильтрам MERV 7-8, а фильтры F7 эквивалентны фильтрам MERV 13. Корпусные фильтры ComfoWell доступны в размерах G4, F7, F9.(MERV 15) и древесный уголь.


КРЫШКИ ДЛЯ РЕГИСТРОВ

Zehnder предлагает привлекательные и незаметные решетки как для круглых регистрационных ящиков TVA-2T и -3T, так и для прямоугольных регистрационных ящиков CLD-2T. «Венеция» — это круглая решетка, доступная в белом цвете (под покраску). «Roma» представляет собой прямоугольную решетку, доступную в белом цвете (под покраску) и из нержавеющей стали. Все решетки плотно прилегают к гипсокартону при установке на кассовый ящик.


РАСПРЕДЕЛИТЕЛЬ ПОДАЧИ Luna

Приточный диффузор монтируется в диффузорной коробке TVA-2T и обеспечивает равномерное распределение воздуха на 360 градусов, а также регулируется по потокам во время ввода в эксплуатацию. Видео установки доступно здесь.

  • СКАЧАТЬ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ



COMFOPIPE DUCTING

COMFOPIPE DUCTING

Изолированный воздуховод из вспененного полипропилена (EPP) позволяет легко устанавливать впускные и выпускные воздуховоды снаружи. Доступно в 39″ прямые секции и изгибы под углом 90 градусов, каждая деталь поставляется с одной соединительной втулкой. Трубы ComfoPipe доступны с внутренним диаметром 125 мм (4,92 дюйма), 150 мм (5,9 дюйма) и 180 мм (7,09 дюйма).


      ВНУТРЕННИЕ ВОЗДУХОВОДЫ: COMFOTUBE

      ComfoTube представляет собой гибкую воздухораспределительную трубу, ребристую снаружи и гладкую внутри в соответствии с DIN EN 60529. ComfoTube-75 легко укладывается в бетон, непосредственно в землю или в стояки и подвесные потолки. Zehnder ComfoTube устанавливается легко и быстро. Медицинский полипропилен высокой плотности (HDPE) обеспечивает чистую и эффективную подачу воздуха. Com

      • СКАЧАТЬ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ

        ВНУТРЕННИЕ ВОЗДУХОВОДЫ: COMFOFLEX

        ComfoFlex представляет собой 3-дюймовый усиленный гибкий воздуховод собственной разработки Zehnder для минимизации турбулентности и упрощения подключения к распределительным компонентам Zehnder. ComfoFlex внесен в список UL как воздуховод, отвечающий требованиям как к распространению пламени, так и к образованию дыма.



        • СКАЧАТЬ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ

          COMFOWELL ГЛУШИТЕЛЬ И КОРПУС

          Гибкая, многофункциональная конструкция компонентов ComfoWell позволяет собирать комбинации из глушителя, фильтра тонкой очистки, фильтров с активированным углем и коллектора. Компоненты можно легко и надежно соединить с помощью прилагаемых скользящих зажимов.


              ДИФФУЗОРНАЯ КОРОБКА TVA2T

              Диффузионная коробка TVA2T используется в сочетании либо с подающим, либо с возвратным диффузором. Каждый диффузор оснащен двумя запатентованными разъемами системы зажимов для соединений ComfoTube или ComfoFlex, а круглый воздуховод диффузора можно обрезать для монтажа заподлицо с потолком или стеной.

              • СКАЧАТЬ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ

                Диффузорная коробка TVA3T

                Диффузионная коробка TVA3T используется в сочетании либо с подающим, либо с возвратным диффузором. Каждый диффузор имеет три запатентованных разъема системы зажимов для соединений ComfoTube или ComfoFlex, а круглый воздуховод диффузора можно обрезать для монтажа заподлицо с потолком или стеной.

                • СКАЧАТЬ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ

                  РЕГИСТРАЦИОННАЯ КОРОБКА CLD2T

                  Воздуховодная коробка для приточного или вытяжного воздуха, включая монтажные кронштейны. Коробка одинакова для всех дизайнерских накладок-решеток и облегчает соединение воздуховодов Zehnder ComfoFlex или ComfoTube с помощью запатентованной системы зажимов.

                  • СКАЧАТЬ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ

                    ФИЛЬТР

                    Фильтры доступны для каждого HRV или ERV в ассортименте Zehnder, а также для корпусов фильтров ComfoWell. Фильтры G4 эквивалентны фильтрам MERV 7-8, а фильтры F7 эквивалентны фильтрам MERV 13. Корпусные фильтры ComfoWell доступны в размерах G4, F7, F9.(MERV 15) и древесный уголь.


                        КРЫШКИ ДЛЯ РЕГИСТРОВ

                        Zehnder предлагает привлекательные и незаметные решетки как для круглых регистрационных ящиков TVA-2T и -3T, так и для прямоугольных регистрационных ящиков CLD-2T. «Венеция» — это круглая решетка, доступная в белом цвете (под покраску). «Roma» представляет собой прямоугольную решетку, доступную в белом цвете (под покраску) и из нержавеющей стали. Все решетки плотно прилегают к гипсокартону при установке на кассовый ящик.
