Системы инфильтрации: Системы инфильтрации. Дренажные инфильтрационные блоки и тоннели — компания Мелиотех

Содержание

Инфильтрация воды. Инфильтрационные блоки и модули. Инфильтрационные системы. Инфильтрационные воды. Коэффициент инфильтрации

Вернуться в раздел Накопление / Инфильтрация

Система ACO StormBrixx может использоваться для инфильтрации дождевой воды в грунт.

Для того, чтобы получить резервуар для инфильтрации, необходимо обернуть систему ACO StormBrixx геотекстилем.

Применение

ACO StormBrixx используется в качестве системы инфильтрации:

Давно известно, что в гидросфере Земли содержится постоянное количество воды, которая совершает так называемый «гидроцикл», более известный как «круговорот воды в природе»: под действием солнечного излучения происходит испарение воды с поверхности земли. Далее влага воздуха конденсируется и выпадает на поверхность земли в виде атмосферных осадков, которые в естественных условиях питают водоносные горизонты грунтовых вод, служащих источником пресной воды на земле.

Высокая степень урбанизации, и как следствие большие территории с твердым покрытием, нарушают естественный круговорот воды, существенно сокращая количество воды, поступающее в водоносные горизонты.

Что в свою очередь приводит к снижению запасов пресной воды в материковых частях Земли. Применение систем инфильтрации дождевой воды ACO StormBrixx позволяет восстановить естественный гидроцикл Земли.

Инфильтрация воды – часть ее естественного круговорота

Для чего нужны инфильтрационные модули? Почему традиционный слив ливневых вод в систему канализации нежелателен? Как с наименьшими затратами обеспечить возврат дождевой воды в природу в городских условиях? – Ответы на эти вопросы дает система инфильтрационных блоков ACO StormBrixx, разработанная с пониманием природы естественного водообмена.

Круговорот воды в природе (или «гидрологический цикл») – естественный природный процесс, который включает выпадение осадков, их инфильтрацию в почву, пополнение запасов грунтовых вод, перенос воды ручьями и реками, питающими водные бассейны, испарение под воздействием солнечных лучей, образование облаков и вновь – выпадение атмосферных осадков. Инфильтрация воды в почву – основа образования водоносных горизонтов, которые служат основным источником пополнения запасов пресной воды.

В результате усиливающейся урбанизации природный круговорот воды нарушается: закованные в бетон и асфальт города не способствуют ни инфильтрации дождевых вод, ни их последующему испарению с поверхности земли. Это приводит к сокращению запасов пресной воды, особенно в густонаселенных областях земного шара.

Восстановлению природного гидрологического цикла нашей планеты способствует применение инфильтрационных блоков ACO StormBrixx.

Почему инфильтрационные системы эффективнее, чем традиционное использование канализации?

Соединение ливневой канализации с канализационной системой города приводит к целому ряду проблем:

  • относительно чистые дождевые воды, практически не требующие очистки, соединяются с загрязненными водами канализационной системы, что увеличивает общий объем воды, а, следовательно, и расходы на ее очистку;
  • увеличивается минимальная проходимость канализационной системы, что требует увеличения диаметра трубопровода, а, значит, и затрат на его монтаж;
  • возникает риск перегрузки канализационной системы во время сильных ливней, что приводит к затоплениям.

Использование для ливневого водооттока канализационных сетей неэффективно, нерационально и затратно. Разумная альтернатива – строительство ливневых инфильтрационных блоков, в которых дождевая вода накапливается, а затем постепенно просачивается в почву через слой геотекстиля, возвращаясь в свой природный цикл. Дождевая вода не получает при этом дополнительного загрязнения и не требует нерациональных расходов на свою очистку.

Инфильтрационные воды: оптимальное решение проблемы при помощи ACO StormBrixx!

Инфильтрационные блоки из полипропилена ACO StormBrixx позволяют создать резервуары для инфильтрации дождевых осадков, не зависимые от канализационной системы. Наши специалисты в ходе проектирования резервуаров обязательно учитывают коэффициент инфильтрации осадков в почву. Такие инфильтрационные блоки, расположенные на определенной территории, существенно снижают риск затоплений и экономических потерь, к которым они могут привести.

Реализованные проекты

Аккумулирующая емкость объемом 5000 м3  в составе очистных сооружений дождевой канализации транспортной развязки МКАД и магистрали М1 «Беларусь», Московская область

Аккумулирующая емкость объемом 6050 м 3  в составе очистных сооружений дождевой канализации Индустриального парка «Масловский», г. Воронеж

Основные элементы системы ACO Stormbrixx

Боковые панели

Верхние крышки

Инспекционные колодцы

Коннекторы

Боковые панели устанавливаются
по периметру системы
в качестве основы для материалов покрытия (геотекстиль,
геомембрана) и для защиты от горизонтальных нагрузок.

В качестве основы для материалов покрытия (геотекстиль,
геомембрана)
и для защиты от вертикальных
нагрузок модульные элементы
верхнего слоя системы
перекрываются
верхними крышками.

Инспекционные колодцы, устанавливаются
на вводах/выводах
резервуара и позволяют
с легкостью проводить
видеоинспекцию
и промывку всей системы.

Коннекторы со специальными
замками обеспечивают
надежное соединение
элементов: в вертикальной
плоскости предотвращают смещение уровней
системы, в горизонтальной –
соединяют блоки элементов,
не связанные по принципу
кирпичной кладки.

Возникли вопросы?

Наш телефон:

+7 (495) 66-55-400

Оставьте заявку, мы вам перезвоним:

Инфильтрация канализационных сточных вод в грунт

Инфильтрация канализационных сточных вод в грунт

ИНФИЛЬТРАЦИЯ ЧЕРЕЗ БЕТОННУЮ ШАХТУ

Инфильтрация сточных вод в грунт через нижнюю часть бетонной шахты – прошлый век. В нижней части шахты скапливаются отложения, что значительно затрудняет впитывание сточных вод в землю. Насколько быстро это происходит зависит от частоты использования канализационной системы и состава самого грунта. Бывает, такая система служит более 20 лет, но случается, что инфильтрация сточных вод в грунт прекращается уже на втором году использования системы.
Если всё же возникло желание воспользоваться проверенным методом, рекомендуем перед укладкой бетонной шахты насыпать в яму слой песка, уложив на него геотекстиль, на который, в свою очередь, насыпать слой грубого грунта или гальки, и только после этого устанавливать бетонную шахту. Такая система увеличит объём инфильтрации и обеспечит лучшее впитывание воды в землю.
Чтобы ещё улучшить работу такой системы рекомендуется проделать отверстия также в стенках шахты. Конечно, идея не нова, поэтому продаются уже готовые бетонные шахты с отверстиями по бокам. Такие конструкции, конечно, обойдутся дороже, чем стандартные. Самим делать отверстия в стенках шахты рекомендуется, когда она уже установлена в положенное место. В противном случае, при транспортировке она может треснуть или развалиться, так как не все бетонные шахты имеют металлическую арматуру.

VARUPATS.LV РЕКОМЕНДУЕТ

Какую бы систему инфильтрации вы не выбрали, следует помнить, что при инфильтрации сточных вод через грунт твёрдые частицы остаются в почве, после чего их расщепляют бактерии. Чем глубже уложена система инфильтрации, тем меньше бактерий содержится в грунте. Именно поэтому рекомендуется строить систему на глубине не более 1 100 мм от поверхности земли. Бактериям, как и людям нравится жить на свежем воздухе, поэтому на краю площадки для инфильтрации устанавливаем небольшой вентиляционный отвод. И помните: чем больше бактерий,тем лучше для природы.

ДРЕНАЖНЫЕ ТРУБЫ ДЛЯ ИНФИЛЬТРАЦИИ

В последние годы набирает популярность использование дренажных труб для инфильтрации сточных вод. Всего пару лет назад на вершину списка поднялись дренажные трубы, обтянутые кокосовым волокном, и не зря. Этот материал не допускает попадание земли в саму дренажную трубу. Однако часто мастера халтурят и укладывают трубы просто в землю, не используя другие фильтрационные элементы (гальку, гравий или щебёнку). В результате кокосовое волокно смешивается с землёй и через пару лет дренаж перестаёт функционировать и образует вокруг трубы оболочку с плохой пропускной способностью.
Следует помнить, что такие трубы можно укладывать прямо в грунт без дополнительного слоя песка или гравия только в песчаную почву. Однако практика последних лет свидетельствует о том, что наиболее эффективно укладывать на площадке для инфильтрации обычные дренажные трубы, используя геотекстиль и щебень или грубый гравий.

РАСПОЛОЖЕНИЕ КАНАЛИЗАЦИОННОЙ СИСТЕМЫ ВО ДВОРЕ

КАНАЛИЗАЦИОННЫЕ ИНФИЛЬТРАЦИОННЫЙ КАССЕТЫ

Канализационные инфильтрационные кассеты очень близки дренажным трубам и отличаются только размером – ёмкостью. Объём инфильтрационных кассет составляет от 20 до 500 литров в зависимости от производителя. Кассеты просто соединяются между собой, а также при помощи канализационных труб, что позволяет расширить площадь инфильтрации и впитывания сточных вод в грунт.

Инфильтрационные кассеты изготавливаются из прочного и долговечного пластика и широко представлены на рынке. Рекомендуется использовать кассеты, имеющие решётки, способные выдержать большее давление грунта. Кассеты с полостями внутри лучше подходят для инфильтрации дождевой воды, и их обычно устанавливают в паре сантиметров от поверхности.
СТОИМОСТЬ ИНФИЛЬТРАЦИОННОЙ КАССЕТЫ ВМЕСТИМОСТЬЮ 200 ЛИТРОВ СОСТАВЛЯЕТ 50 ЕВРО

Укладывая инфильтрационные кассеты в грунт рекомендуется обмотать их со всех сторон геотекстилем, в противном случае со временем грунт попадёт внутрь кассеты через её стенки и в итоге полностью забьёт поле инфильтрации сточных вод.

РЕЗЮМЕ

Шахта колодца – в наше время такую инфильтрационную систему используют редко, так как бетонная шахта весит более 100 кг, и именно поэтому её сложно перевозить и устанавливать. К тому же бетонной шахте требуется крышка, а её стоимость сопоставима с инфильтрационными туннелями.
Дренажные трубы – конечно, самый дорогой способ инфильтрации сточных вод из трёх, но и самый эффективный, в основном потому, что дренажные трубы позволяют сделать большое поле инфильтрации, не концентрируя систему в одном месте. Это позволяет ей работать эффективнее. Конечно, устанавливать дренажные трубы недёшево, так как для этого требуются вспомогательные материалы и много труда.
Инфильтрационные кассеты – способ экономии денег и времени. Кассеты изготавливаются из лёгкого пластика, а значит их можно привезти домой хоть на крыше личного автомобиля. Установка кассет сродни монтажу бетонной шахты и требует дополнительного использования гравия и геотекстиля. Благодаря решётчатой форме впитывание воды в грунт происходит гораздо эффективнее по сравнению с системой бетонных шахт.

ВЫСОКИЙ УРОВЕНЬ ГРУНТОВЫХ ВОД

Если раньше здания строили, тщательно выбирая место и расположение строения, то сейчас застраиваются даже болотистые территории. При этом возникает проблема: высокий уровень грунтовых вод, при котором простая система инфильтрации даёт противоположный эффект. Вся вода скопившаяся в почве будет попадать в нашу систему инфильтрации, а потом и в септик. В результате канализационная система перестаёт работать, сколько бы мы ни вызывали ассенизатора. Как решить эту проблему, читай в следующей статье Varupats.

Citi raksti

Лечение кариеса методом инфильтрации

Кариес – самое распространенной заболевание на планете, им болеют и взрослые, и дети. И почти каждый из заболевших мечтает о лечении кариозных зубов без боли и бормашины. Но далеко не каждый знает, что сегодня это возможно – правда, при ранней диагностике заболевания и соблюдении ряда других условий. Применение такого метода особенно оправдано в детской стоматологии, т.к. лечение кариеса с препарированием зуба для ребенка часто связано со страхом и стрессом. Обо всем этом мы и поговорим в этой статье.

Что значит лечение кариеса методом инфильтрации с помощью материала ICON?

Всем известно, что кариес развивается не сразу, а постепенно. Различают несколько стадий болезни с разной степенью поражения тканей зуба. Об этом подробнее читайте в нашей статье, посвященной традиционному методу лечения кариеса.

Лечение кариеса методом инфильтрации c помощью материала ICON – это уникальная методика лечения кариеса на самой ранней стадии заболевания без использования бормашины. Такое лечение существенно отличается от традиционной методики тем, что в данном случае ткани зуба практически не удаляются. Если кариес находится в стадии меловидного пятна, когда процесс только начался, и еще нет кариозной полости,  этот метод позволяет эффективно, не только остановить дальнейшее развитие болезни, но и восстановить эмаль зуба. По статистическим данным, только у 10%  пациентов, прошедших лечение по методу ICON, наблюдались признаки кариеса спустя 18 месяцев.

Метод ICON был создан в Германии проф. H. Meyer-Luckel и S. Paris, а компания «DMG» наладила производство специальных продуктов под названием «Icon» (Infiltration concept – «концепция инфильтрации)

Как работает технология ICON?

В начале кариозной болезни участок эмали, который начал интенсивно терять минералы, становится пористым, за счет образующихся микропустот, и начинает быстро истончаться. В центральной части такого пятна – «дне»- процент пустот может достигать 25% и более. В образовавшихся микрополостях поселяются кариесогенные бактерии, которые активно производят молочную кислоту и потеря минералов идет по нарастающей. Рыхлый поврежденный слой эмали снаружи прикрыт плотной микропленкой, которая образуется на поверхности пятна за счет реминерализации слюной, причем патологический процесс под ней идет полным ходом.

Метод инфильтрации предполагает удаление этой микропленки, при помощи специального вещества ICON на основе 15% соляной кислоты, т.к. она мешает доступу к губчатым нижним тканям. Затем поверхность дегидратируется, т.е. из тканей специальным препаратом на основе этилового спирта удаляется вода, и все поры в пораженной зоне заполняются специальной смесью синтетических смол с повышенной проникающей способностью. Это вещество впитывается тканями зуба и «запечатывает» зону начинающегося поражения, останавливая таким образом кариозный процесс.

Когда может применяться лечение кариеса методом инфильтрации ICON?

Главное условие, которое нужно соблюдать при применении метода инфильтрации при помощи материала ICON для лечения кариеса – это ранняя диагностика заболевания. Лечение будет эффективно, если кариозный процесс не вышел за пределы эмали и 50% дентинного слоя, и при этом не образовалась кариозная полость.

В остальном, данная методика достаточно универсальна, применяется для лечения взрослых и детей с 3-х летнего возраста, эффективна при терапии, как на вестибулярных (внешних), так и апроксимальных (контактных) поверхностях зуба и дает стабильный результат.

Показания к применению метода инфильтрации ICON для лечения кариеса:

  1. Кариес эмали в стадии мелового пятна без нарушения структуры эмали, который характеризуется только наличием деминерализации и пористостью.
  2. Кариес эмали и дентина, который не поразил более 50% дентинного слоя на контактной поверхности.

Желательно при проведении терапии применять комплексный подход к терапии, тогда эффективность лечения будет близка к 100%:

  1. Ранняя диагностика, которую проводят или при помощи ренгенологического исследования, или с использованием цифровых диагностических аппаратов. У нас в клинике мы применяем не рентгеновскую цифровую диагностику аппаратом «Диагнокам» (Diagnocam). Это позволяет очень точно определить границы поражения, и, следовательно, область вмешательства. Для этой же цели, иногда, используют оптические приборы – микроскопы или монокуляры.
  2. Проведение реминерализующей терапии пораженных участков препаратами фтора и кальция.
  3. Обеспечение правильной и тщательной гигиены полости рта и коррекция рациона питания пациента с целью максимально уменьшить количество остатков сахаров от рафинированных углеводов.
  4. Лечение других очагов кариеса в полости рта, оптимальным для этого способом, чтобы уменьшить количество кариесопатогенных микроорганизмов в полости рта.

В каких случаях метод ICON не применяют?

В некоторых случаях лечение кариеса методом инфильтрации будет неэффективно:

  1. Кариес затронул более 50% дентинного слоя.
  2. На зубе имеются обширные поражения с изменением структуры эмали.
  3. Кариозное пятно расположено в пришеечной зоне, а слой эмали очень тонкий или имеются участки открытого дентина, который не сможет впитать вещество.
  4. На момент диагностики уже образовалась кариозная полость.
  5. Пятно на эмали образовалось вследствие травмы.
  6. Нельзя применять ICON одновременно с веществами, которые подавляют полимеризацию.
  7. У пациента аллергия на материал.

Что ждет пациента при лечении кариеса методом инфильтрации в клинике «Полный Порядок»?

Лечение кариеса методом инфильтрации при помощи материалов ICON проводит стоматолог-терапевт всего за одно посещение. Метод абсолютно безболезненный и не требует обезболивания. Данная методика предполагает, что лечение будет проводиться с наложением коффердама, для защиты полости рта пациента от применяемых веществ и для обеспечения абсолютной сухости обрабатываемой поверхности – иначе технология будет нарушена.

  1. Подготовка к лечению – очищение зуба от налета. Пациенту рекомендуется пройти полную профессиональную гигиену полости рта для удаления зубных отложений и уменьшения количества кариесопатогенных микроорганизмов во рту.
  1. Диагностика и выбор метода лечения. Как мы уже писали выше, применение метода ICON имеет определенные ограничения. Поэтому, чтобы точно определить, подходит ли данная методика лечения пациенту, ему нужно провести диагностику раннего кариеса и определить размеры и границы пораженных участков. В клинике «Полный Порядок» мы проводим нерентгеновскую диагностику скрытого кариеса аппаратом «Диагнокам» – такая диагностика абсолютно безвредна для пациентов, и не уступает, а в некоторых случаях даже превосходит, стандартную рентген диагностику. К тому же исследование аппаратом Diagnocam для наших пациентов бесплатно.
  2. Если результаты диагностики позволяют лечить кариес методом ICON, врач проводит необходимые процедуры и полирует зуб.
  3. В дальнейшем рекомендуется не менее 1 раза в год проходить профилактический осмотр ОБЯЗАТЕЛЬНО с диагностикой скрытого кариеса любым из методов.

Т.к. инфильтрант ICON не контрастирует в рентгеновском излучении, то после такого лечения обязательно оформляют специальную карту – паспорт на каждый, леченный таким методом зуб, для дальнейшего наблюдения за ним.

Данная методика считается микроинвазивной, потому что в процессе лечения протравливающим гелем удаляется совсем незначительное количество тканей зуба – не более 40 мкм. Именно такое отличие от традиционной терапии наши пациенты оценили по достоинству, ОДНАКО, для использования данной методики регулярные профосмотры у стоматолога не просто необходимы – это, фактически, главное условие. При его соблюдении лечения с бормашиной можно полностью избежать.

Примеры лечения кариеса методом инфильтрации у наших пациентов

Как происходит инфильтрация воды и зачем она нужна?

  • 1 Зачем нужны системы инфильтрации воды?
  • 2 Почему слив воды в канализацию не желателен?
  • 3 Чем хороша инфильтрация?

Все мы с раннего детства знаем, что всё, что происходит на Земле взаимосвязано. Вода имеет свой круговорот в природе. Именно благодаря этому поддерживается постоянный уровень воды на Земле. В случае с природным круговоротом воды мы имеем дело с такими процессами как испарение воды и инфильтрация. Инфильтрация воды — это ее попадание в почву и проникновение в другие подземные воды через определённые породы.

Сегодня естественный круговорот воды в природе был нарушен. Связано это с тем, что множество территорий было застроено и на этих территориях сегодня преобладает твердое покрытие. Это препятствует процессу инфильтрации, и как следствие, вода не может снова попадать в подземные водоемы. Таким образом, это влияет на общее количество пресной воды и наполняемость подземных и наземных источников. Сегодня с помощью современных технологий можно восстановить природные процессы инфильтрации воды. Делается это с помощью специальных установок для инфильтрации.

Зачем нужны системы инфильтрации воды?

Конечно, сейчас может возникнуть закономерный вопрос: а зачем нужны инфильтрационные системы? И как уже было сказано выше, сегодня круговорот воды в природе серьезно нарушен. И поэтому в скором времени мы можем ощутить на себе нехватку пресной воды. Да и к тому же сегодня крайне нежелателен слив ливневых вод в канализацию. А вот с использованием установок для инфильтрации воды мы можем с небольшими затратами обеспечить практически полный возврат дождевой воды.

В природе круговорот воды — это естественный процесс, который предполагает испарение жидкости из поверхностных вод и их инфильтрацию в воды подземные. Таким образом наполняются грунтовые воды, именно с этих источников потом вода попадает на станции водоочистки, и потом уже поставляется нам.

К тому же активное испарение влаги является причиной выпадения осадков. Таким образом, если не будет происходить процесс инфильтрации воды, что крайне трудно сделать в условиях города, то количество грунтовых вод и водоносных горизонтов резко сократится.

Сегодня научный прогресс помогает нам использовать воду, которую еще вчера можно было просто слить в канализацию, для того чтобы обеспечить наше будущее пресной водой. Устанавливать систему инфильтрации просто необходимо, поскольку сегодня такое покрытие как бетон, асфальт и другие покрытия просто не дают дождевой воде впитываться в грунт. Инфильтрационные воды не могут пополнить подземный водный баланс.

Почему слив воды в канализацию не желателен?

Исходя из того, что сегодня очень много современных решений влияет на круговорот воды в природе, необходимо как-то приспосабливаться к этому и возобновлять нарушенный человеком процесс. Именно для этого необходимы системы инфильтрации. Однако как это связано с канализацией?

Дело в том, что множество вод сегодня сливается именно в канализацию. В частности это касается ливневой воды. Причём это достаточно нерационально, поскольку такая вода является вполне пригодной для заполнения грунтовых вод. Да и в случае, если ливневая вода сливается в системы канализации города, могут возникать определенные проблемы.

В первую очередь эти проблемы будут связаны с тем, что ливневая вода, проходя сквозь систему канализации, смешивается с канализационными отходами. Таким образом, практически ничем не загрязненная дождевая вода превращается в очень грязную, требующую очистки канализационную воду. Таким образом, мы не только не помогаем восполнить природный баланс воды, а ещё добавляем себе лишние расходы на очистку канализационных вод.

К тому же в период сильных дождей ливневая вода заставляет работать канализационные системы практически на полную мощность, и очень часто такое бывает, что даже канализация не справляется с отводом этой воды с поверхности. Таким образом, в следствии таких проблем принимается решение о том, чтобы увеличить диаметр канализационных труб или их количество. Однако прежде стоит подумать о том, что этим мы приносим дополнительные расходы, и ни капли пользы для природы, и для самих себя.

И если такие канализационные системы недостаточно продуманны, и в городе начинаются очень сильные дожди, это грозит затоплением города. И в данном случае вода не только не будет использована с пользой, а еще снесет огромный вред, как городу, так и его жителям.

Чем хороша инфильтрация?

Использование канализации для переработки ливневых вод просто нерационально. Такой метод переработки требует огромных средств и трудозатрат, и даже он не всегда является достаточно эффективным.

Поэтому лучше всего сегодня использовать альтернативу. То есть специальные ливневые инфильтрационные системы, в которых будет накапливаться дождевая вода. После того как в блоке такой системы накопится определённое количество воды, она попросту впитается в землю, и таким образом поддержит природный цикл и наполнит подземные реки.

В данном случае мы получаем отличный вариант для экономии средств. Нет необходимости затрачиваться на очистку этой воды как в случае с канализацией. Да и вариант с подтоплением практически невозможен, поскольку вода будет постоянно впитываться в грунт.

Сам по себе инфильтрационный сток являются абсолютно независимым от системы канализации. Его обустройство начинается с монтажа специальных резервуаров в определенной точке города. В этих резервуарах постепенно скапливается вода, а затем эта вода впитывается в почву.

Причём перед установкой таких блоков специалисты просчитают коэффициент впитывания воды и рассчитают необходимое количество резервуаров. Использование инфильтрационного блока помогает избежать затопления, а также рационально использовать воду и поддерживать природный баланс на Земле. Ведь инфильтрационные воды будут впитываться в грунт, и обогащать водные горизонты.

Смотреть видео фильм «Инфильтрационные воды»:

Приточный клапан, вентиляционный в стену для инфильтрации воздуха

Что такое

клапан инфильтрации воздуха?

КИВ-125 – механическое устройство, не требует электричества, работает на приток воздуха, в основном с активной вытяжкой. Производительность клапана до 60 м3/ч в зависимости от мощности вытяжки.

01

СВОЙСТВА

Клапан КИВ-125 – автономный стеновой воздушный клапан с регулируемым открыванием. Обеспечивает поступление свежего воздуха в жилые или другие помещения с постоянным нахождением людей.

02

ПРИМЕНЕНИЕ

Применяется в системах естественной и механической вентиляции. КИВ-125 имеет защиту от насекомых, шума, пыли, от промерзания стены и выпадения конденсата, а также регулировку количества поступающего воздуха.

Схематическое изображение КИВ-125

КИВ-125 рекомендуется устанавливать над окном или рядом с окном на уровне верхней трети окна или на соответствующую высоту на другой стене. Труба вставляется в отверстие диаметром 133 мм и со стороны улицы закрывается решеткой. Теплошумоизоляция в трубе располагается максимально близко ко внутренней поверхности стены. Внутри помещения закрепляется специальный теплоизолированный оголовок из АБС пластика.

У нас клапан КИВ Вы можете купить


как в комплекте, так и отдельно по частям

ОГОЛОВОК

Сделан из экологически чистого пластика. Диаметр 165 мм. Ширина 60 мм. Оснащен губчатым фильтром для защиты от пыли и веревочкой для управления потоком воздуха.

ТЕПЛОШУМОИЗОЛЯЦИЯ

ППУ-утеплитель монтируется внутрь трубы, не дает ей промерзать и сохраняет тепло в помещении. Длина 33 см. Внутренний диаметр 76 мм. Толщина 23 мм.

ТРУБА

Пластиковый канал, который монтируется в стену. Длина может быть выбрана заказчиком в зависимости от толщины стены. Стандартная длина трубы 1 метр. Диаметр 125 мм.

АЛЮМИНИЕВАЯ РЕШЁТКА

Монтируется в наружную часть стены, предохраняет от попадания грязи, листвы, дождя и насекомых. Гармонично вписывается в любой фасад здания, не портя его внешний вид.

Вопрос очистки и инфильтрации воздуха, поступающего извне в жилые или производственные помещения, сегодня становится все более актуальным. Дорогие решения, такие как принудительная вентиляция воздуха или система кондиционирования, в большинстве случаев избыточны. А расходы на электроэнергию и техническое обслуживание ставят подобные инженерные системы в невыгодное положение по отношению к более простым способам очистки и подачи свежего воздуха.

Преимущества приточного клапана инфильтрации КИВ-125 в стену



Приточный клапан инфильтрации воздуха КИВ-125 — это недорогое, устройство, обладающее несколькими бесспорными преимуществами:

  1. Простота конструкции. Устройство представляет собой трубчатую конструкцию с двумя наконечниками и простейшей механической системой регулировки. Инструкция, прилагаемая к вентиляционному клапану, занимает всего несколько страниц. Разобраться в последовательности сборки, монтажа и правилах эксплуатации сможет любой человек с минимальными техническими знаниями.
  2. Полная автономность. Приточный клапан инфильтрации воздуха не требует подвода энергии извне и способен исполнять свои функции в любых условиях без вмешательства человека.
  3. Относительная легкость монтажа. Клапан КИВ-125 обычно устанавливается в стену. Максимально допустимая толщина стены — 1 метр. Отверстие под установку проделывается методом алмазного бурения, что позволяет выполнять эту работу на любом этапе строительства (даже после чистовой отделки помещения).
  4. Сохранение эргономичности фасада здания и интерьера. Снаружи клапан инфильтрации воздуха закрыт декоративной решеткой с защитой от попадания внутрь осадков. Со стороны помещения ставится небольшой эстетичный оголовок, который при желании легко маскируется шторой или другим предметом интерьера.
  5. Защита от пыли, шума, промерзания и насекомых. Труба, уложенная в стене, защищена шумо- и теплоизоляционным слоем. В оголовке приточного клапана установлен фильтр, исключающий проникновение крупной пыли и насекомых. Подобное решение избавляет от всех неудобств, связанных с обычным проветриванием через форточку окна.
  6. Возможность регулировки. На оголовке КИВ-125 есть рукоятка, поворотом которой регулируется интенсивность подачи воздуха в помещение (вплоть до полного перекрытия).
  7. Простота обслуживания. Все техническое обслуживание стенового клапана КИВ-125 заключается в периодической очистке и замене фильтрующего элемента.



Наша организация занимается поставками клапана инфильтрации воздуха КИВ-125 более 10 лет. Вы можете купить КИВ-125 как оптом, так и в розницу. Компания имеет широкую географию и оптимизированную логистическую систему, благодаря чему мы можем организовать поставку любого объема в сжатые сроки по всей территории РФ и СНГ. Сегодня наши представительства работают в нескольких крупных городах России, в том числе в Москве, Санкт-Петербурге, Воронеже, Туле, Вологде, Екатеринбурге, Казани. Также мы осуществляем поставки в любые точки России и ближнего зарубежья.

Купить приточный клапан инфильтрации КИВ-125 в стену выгодно у нас



— Вся продукция сертифицирована. Мы осуществляем продажу клапана КИВ-125 только самого высокого качества, избегая подделок и бракованных изделий.
— Нам доверяют. За 10 лет работы мы сотрудничаем  на постоянной основе более чем с 240 заказчиками, от небольших розничных точек до крупнейших строительных организаций России.
— Лучшие цены на КИВ-125. Благодаря большому объему продаж мы можем предложить нашему клиенту лучшие цены на клапаны.
— Доставим в любую точку страны. Оперативно. Благодаря широкой дилерской сети доставим КИВ-125 в нужные сроки.
— Удобный формат сотрудничества. Осуществляем продажу КИВ-125 как в сборе, так и отдельно по комплектующим.

Определение водопритока в горизонтальные дренажи и дренажные системы с учетом инфильтрации

Расчет горизонтальных дренажей и дренажных систем как открытого, так и закрытого типа выполняется только в условиях грунтовых вод со свободной поверхностью питания и используется для осушения месторождений полезных ископаемых, разрабатываемых открытым способом, котлованов промышленных и гражданских сооружений, а также в условиях подтопления территорий грунтовыми водами за счет промышленного, гражданского, гидротехнического и сельскохозяйственного строительства.

Настоящим заданием предусмотрен расчет систематического дренажа для осушения территории оползнеопасной зоны.

Проектом водопонижения предполагается строительство системы параллельных дрен, заложенных вдоль водного потока. Длина водного потока в пределах оползнеопасной зоны 600м, ширина 1800м.

Коэффициент фильтрации и мощность грунтового водоносного горизонта принимаются согласно средним параметрам водного потока в пределах гидрогеологического разреза.

Расчет сводится к определению величины эффективного водопонижения в контуре дренажной системы, определению расстояния между дренами и необходимого количества дрен, а также общего водопритока в дренажную систему.

  1. Определяем эффективное водопонижение между двумя дренами при расстоянии между ними равном 300м, 600м, и 900м:

(37)

Sэф – эффективное водопонижение, м;

Н – мощность водоносного горизонта, м;

h– высота столба воды в дрене, принятая 1м;

В– расстояние между дренами, м;

kэфсредний коэффциент фильтрации, м/сут;

W– величина инфильтрации атмосферных осадков, м/сут.

, м/сут (38)

hoc– количество осадков, принятое 0,56 м/год.

Строим график зависимости эффективного водопонижения от расстояния между дренамиSэф = f(B)

Sэф , м

Sэф = f(B)

В, м

б) Принимая эффективное водопонижение Sэф = 0,9Н, м, определяем необходимое расстояние между дренами:

, м (39)

Условные обозначения те же.

в) Определяем положение депрессионной кривой между двумя дренажами внутри дренажной системы:

, м (40)

у – высота столба воды на расстояниих от дрены, м;

х– расстояние от дрены, м;

h – высота столба воды в дрене, принятая 1м;

kэф– средний коэффициент фильтрации, м/сут;

В– расстояние между дренами, м;

W– величина инфильтрации атмосферных осадков, м/сут.

Строим схематический разрез между двумя дренами, на котором показывем положение уровня грунтовых вод, глубину заложения дрены, а также положение депрессионной кривой в контуре водопонижения (приложение 3, рис. 1)

г) Определяем количество дрен в дренажной системе (округляем до целых чисел):

(41)

n– количество дрен в дренажной системе;

Х– ширина водного потока в пределах оползнеопасной зоны, принятая 1800м;

В– расстояние между дренами, м.

д) Определяем водоприток в дренажную систему.

Водоприток во внешнюю дрену за счет грунтовых вод определяется по формуле Дюпюи (33):

, м3/сут

Радиус полосы осушения принимаем согласно формуле Зихардта (14):

, м где,S=Hh

Водоприток за счет инфильтрации атмосферных осадков в контуре дренажной системы при установившемся движении подземных вод, для каждой дрены определяем по формуле Ротэ:

, м/сут (42)

Общий водоприток в дренажную систему с учетом инфильтрации атмосферных осадков и грунтовых вод определяем по формуле:

, м3/сут (43)

Qвеличина водопритока, м3/сут;

kэф–коэффициент фильтрации, м/сут;

Н– мощность водоносного горизонта, м;

h – высота столба воды в дрене, принятая 1м;

R– радиус полосы осушения, м;

В– расстояние между дренами, м;

L– длина дрены, принятая 600м;

n– количество дрен в дренажной системе;

W– величина инфильтрации атмосферных осадков, м/сут.

Обзор инфильтрации ливневых вод – Руководство по ливневым водам штата Миннесота

Инфильтрация ливневых вод – это процесс, посредством которого дождевые и ливневые стоки попадают в подпочвенный слой и проходят через него. Инфильтрация ливневых вод происходит, когда ливневые дожди выпадают на проницаемые поверхности, когда стоки текут по проницаемым поверхностям, а также когда стоки собираются и направляются в передовую практику управления инфильтрацией ливневых вод (BMP).

Текущая политика управления ливневыми стоками поощряет, когда это уместно, максимальное проникновение ливневых вод для уменьшения объема стока, сбрасываемого в поверхностные воды. В дополнение к уменьшению объема стока, инфильтрация ливневых вод помогает уменьшить нагрузку загрязнителей ливневыми стоками на поверхностные воды. На скорость и объем инфильтрации ливневых вод влияют многие факторы, в том числе характеристики почвы и осадков. Как только ливневые воды проникают в почву, они могут попасть в грунтовые воды, стать частью подземного стока или быть поглощены растительностью.

Для целей данного раздела инфильтрационные ПМУ считаются ПМУ без дренажа.

Зеленая инфраструктура: Методы инфильтрации являются важным инструментом для задержания и удержания ливневых стоков. Многие методы проникновения дают дополнительные преимущества. Например, растительные методы, такие как дождевые сады и траншеи для деревьев, обеспечивают более чистый воздух, секвестрацию углерода, улучшенную биологическую среду обитания и эстетическую ценность.

Содержание

  • 1 Основные концепции инфильтрации ливневых вод
    • 1.1 Роль инфильтрации ливневых вод в естественном круговороте воды
    • 1.2 Факторы, влияющие на инфильтрацию ливневых вод
    • 1.3 Ограничения инфильтрации ливневых вод
  • 2 Путь и перенос загрязнителей при инфильтрации ливневых вод
  • 3 Связанные страницы
  • 4 pdf версия

Основные понятия инфильтрации ливневых вод

Взаимосвязь между непроницаемым покрытием и поверхностным стоком. (Источник: «Восстановление коридора ручья: принципы, процессы и практика (1998). По данным Федеральной межведомственной рабочей группы по восстановлению водотока (FISRWG) (15 федеральных агентств США))

Дождевым стоком считается любая вода, стекающая с проницаемых и непроницаемых поверхностей после дождя или таяния снега, с большей долей стока. от непроницаемых поверхностей. В городских районах сток может составлять примерно от 30 до 55 процентов водного баланса. Для сравнения, сток может составлять всего 10 процентов в лесных или сельских районах (FISRWG, 19).98).

Роль инфильтрации ливневых вод в естественном круговороте воды

Увеличение площади непроницаемых поверхностей может нарушить естественный круговорот воды и изменить окружающую среду за счет уменьшения пополнения запасов подземных вод и увеличения количества воды, поступающей непосредственно в поверхностные воды. Как вероятное последствие, это может привести к уменьшению базового стока рек, снижению уровня грунтовых вод и переносу наносов и загрязняющих веществ в поверхностные воды. Более подробное объяснение ливневых стоков и их воздействия на окружающую среду можно найти здесь.

Проникновение ливневых вод в городские районы можно усилить за счет отключения непроницаемых поверхностей и улучшения водопроницаемых поверхностей, таких как дерн. Отключение непроницаемой поверхности — это направление или перенаправление ливневых стоков с непроницаемых поверхностей (например, тротуаров, парковок, крыш и т. д.) на проницаемые поверхности. Примером является направление стока из водостока на крышу на газон. Перенаправление непроницаемого поверхностного стока на водопроницаемые участки способствует инфильтрации и снижает общий сток на участке. Уменьшение поверхностного стока из-за непроницаемого поверхностного разъединения может значительно варьироваться в зависимости от многих факторов, включая размер площади дренажа, площади, принимающей направленный сток, инфильтрационной способности почв, растительности в зоне, принимающей дополнительные ливневые стоки, уклона. градация участка и другие условия участка. Инфильтрация ливневых вод также может быть улучшена за счет улучшения проницаемых поверхностей, например, внесения в почву компоста для увеличения водоудерживающей способности почвы. В разделе, посвященном газону, в этом руководстве обсуждается непроницаемое отсоединение поверхности и улучшение газона.

В новых разработках инфильтрация ливневых вод часто предназначена для имитации естественного гидрологического цикла. Инфильтрация ливневых вод при реконструкции направлена ​​​​на смягчение изменений в городском водном цикле, вызванных увеличением непроницаемых поверхностей, вызванным урбанизацией. Инфильтрация может достигать следующих целей.

  • Уменьшить пиковые расходы стока
  • Уменьшить объем ливневого стока
  • Уменьшить попадание загрязняющих веществ ливневыми стоками в поверхностные воды
  • Способствует удержанию и расщеплению загрязняющих веществ в почве
  • Увеличить пополнение запасов грунтовых вод
  • Сохранить базовый поток в потоках
  • Снижение теплового воздействия ливневого стока

Как правило, ливневые стоки с разобщенных непроницаемых поверхностей направляются в ливневый БМП. BMP для инфильтрации достигают вышеуказанных целей путем захвата, удержания и проникновения ливневых вод. Инфильтрационные BMP включают

  • инфильтрационные бассейны,
  • инфильтрационные траншеи,
  • биоретенция-биоинфильтрация (чаще дождевой сад),
  • водопроницаемые покрытия и
  • траншеи/ящики для деревьев (форма биоретенции).

Малые и средние инфильтрационные БМП часто располагаются в начале линии очистки ливневых стоков, тогда как более крупные БМП часто размещаются в конце линии. Эти BMP также могут быть установлены как автономные системы очистки. Инфильтрационные ЛМУ наиболее подходят для участков с проницаемыми грунтами и достаточной удаленностью от сезонно высокого уровня грунтовых вод, коренных пород и загрязненных участков. В то время как методы инфильтрации могут удалять некоторые типы физических и химических загрязнителей, следует уделить особое внимание внедрению методов инфильтрации ливневых вод в потенциальных очагах ливневых стоков (PSH) или на участках с известными проблемами загрязнения, таких как заброшенные поля. Обсуждение ограничений на использование методов инфильтрации ливневых вод см. в разделе 9.0038 Ограничения на странице инфильтрации ливневых стоков.

Факторы, влияющие на инфильтрацию ливневых вод

Схема, иллюстрирующая взаимосвязь между почвой и искусственными средами. Источник: ЦДМ Смит.

Ниже описаны несколько взаимосвязанных факторов, которые контролируют проникновение ливневых вод в почву/подповерхность. Важно уточнить термины «почва», «недра» и «инженерные среды». Как правило, почва или недра являются естественным материалом на участке. Эти термины могут использоваться взаимозаменяемо при обсуждении ЛМУ, хотя под почвой обычно понимается почва на глубине. Техническая среда – это материал, созданный для участка для улучшения инфильтрации, роста растений и удаления загрязняющих веществ. Технические среды варьируются от крупнозернистого заполнителя под проницаемыми системами дорожного покрытия до материалов с высоким содержанием органических веществ, используемых в системах биоудержания. Когда используется инженерная среда, почва или недра относятся к материалу под инженерной средой.

  • Скорость инфильтрации почвы : Скорость инфильтрации почвы (IR) является одним из основных факторов, влияющих на производительность BMP инфильтрации. Хотя расчетные нормы существуют в зависимости от типа почвы, НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ измерять нормы на месте. Информацию о том, как найти ИК в полевых условиях, можно найти здесь. Проектировщики должны тестировать почву в условиях полного насыщения (насыщенная гидравлическая проводимость или K sat ), чтобы получить наиболее консервативную норму. Вся проектная и кредитная информация, содержащаяся в руководстве по ливневым водам MPCA, основана на предположении о насыщении почвы.

Средняя скорость эвапотранспирации для Миннесоты (Источник: Геологическая служба США, с разрешения).

  • Эвапотранспирация : Эвапотранспирация (ET) представляет собой сумму испарения и транспирации растений. Это важная функция, когда BMP инфильтрации по крайней мере частично зависит от растительности для управления ливневыми стоками. Средняя скорость ET в Миннеаполисе и Сент-Поле с 2001 по 2010 год составляла 0,16 дюйма в день в течение вегетационного периода. Это общее значение, которое может варьироваться в зависимости от нескольких условий грубой и мелкой шкалы. Подробные записи для определенных районов Миннесоты доступны на веб-сайте сводок и публикаций о климате Министерства природных ресурсов Миннесоты.
  • Интенсивность шторма : Когда интенсивность шторма превышает IR почвы, может произойти сток (ВЭФ, 2012). Это связано с тем, что по мере увеличения интенсивности шторма запасы на поверхности и в подповерхностных макропорах быстрее истощаются и почвы быстрее достигают насыщения.
  • Предшествующее состояние влажности почвы : Предшествующее состояние влажности или состояние влажности почвы перед ураганом влияет на пространство, доступное в недрах для инфильтрации. Условия высокой предшествующей влажности уменьшают количество пор, доступных для инфильтрации, что, в свою очередь, уменьшает количество сточных вод, поступающих в почву.
  • Характеристики почвы : В то время как инфильтрация происходит быстрее в более крупнозернистых почвах (например, средне- и крупнозернистых песках или гравии), чем в мелкозернистых почвах (например, алевритах и ​​глинах), другие свойства почвы также влияют на инфильтрацию. Примеры включают следующее.
    • Объемная плотность почвы: По мере увеличения объемной плотности почвы IR обычно уменьшается. Здесь можно найти среднюю насыпную плотность различных грунтов.
    • Слоистость почвы: скорость инфильтрации в почву обычно контролируется самым низким слоем инфильтрации в почве, особенно когда слои низкой инфильтрации имеют большую толщину и расположены близко к поверхности.
  • Температура : Скорость инфильтрации имеет тенденцию к уменьшению при понижении температуры. Это связано с увеличением вязкости ливневых вод при более низких температурах (Lin et al., 2003; Braga et al., 2007; Emerson and Traver, 2008).

Ограничения инфильтрации ливневых вод

При рассмотрении ЛМУ инфильтрации следует учитывать следующие общие ограничения.

  • Отказ может произойти из-за неправильной конструкции и/или размещения. См. разделы дизайна для различных BMP.
  • BMP для инфильтрации могут не подходить для участков с почвами, имеющими низкую инфильтрационную способность. Генеральное разрешение на строительство (CGP) запрещает проникновение в гидрологическую почву группы D.
  • BMP для инфильтрации могут не подходить для участков с крутыми склонами.
  • BMP для инфильтрации подвержены засорению отложениями и другим мусором и могут потребовать большего объема обслуживания по сравнению с другими BMP. См. разделы по эксплуатации и техническому обслуживанию для различных BMP.
  • Рост водорослей в пределах BMP может блокировать проникновение стоков в недра (WEF, 2012).
  • BMP для инфильтрации не идеальны для стока ливневых вод от землепользования или деятельности с потенциальными высокими нагрузками определенных загрязняющих веществ. CGP запрещает проникновение стоков из мест заправки и обслуживания транспортных средств, а также из некоторых промышленных практик.
  • BMP для инфильтрации могут увеличить риск загрязнения подземных вод в зависимости от состояния недр, концентрации загрязнения в стоке и восприимчивости водоносного горизонта.
  • Требуется широкомасштабное внедрение для значительного снижения скорости и объема сброса в поверхностные воды ниже по течению, особенно в районах с высокой плотностью непроницаемых поверхностей (ВЭФ, 2012).

Информацию о запрете проникновения в соответствии с общим разрешением на строительство ливневых вод см. в разделе Когда проникновение не разрешено в соответствии с разрешением на ливневые стоки.

Путь загрязняющих веществ и перенос при инфильтрации ливневых вод

По мере того, как ливневые воды проходят по поверхности земли в инфильтрационные BMP, они могут собирать различные загрязнители воды и доставлять их в недра. Есть опасения, что эти загрязняющие вещества могут проходить через аэрационную зону и в конечном итоге воздействовать на грунтовые воды. Произойдет это или нет, зависит от типа и количества присутствующих загрязняющих веществ, объема инфильтрации, типа инфильтрации BMP и подповерхностных условий.

Подробную информацию по этой теме можно найти на странице, посвященной судьбе и переносу загрязняющих веществ при инфильтрации ливневых вод.

Связанные страницы

  • Обзор инфильтрации ливневых вод
  • Рекомендации по предварительной очистке от инфильтрации ливневых вод
  • БМП для инфильтрации ливневых стоков
  • Путь и перенос загрязняющих веществ в системах инфильтрации ливневых стоков
  • Влияние инфильтрации ливневых вод на качество поверхностных и подземных вод
  • Инфильтрация ливневых вод и насыпь грунтовых вод
  • Расстояния инфильтрации и отступа (разделения) ливневых вод
  • Карст
  • Неглубокие почвы и небольшая глубина до коренной породы
  • Неглубокие грунтовые воды
  • Почвы с низкой инфильтрационной способностью
  • Потенциальные очаги ливневых стоков
  • Защита от ливневых вод и устьев скважин
  • Инфильтрация ливневых вод и загрязнение почвы и грунтовых вод
  • Инструменты принятия решений для инфильтрации ливневых вод
  • Требуется исследование проникновения ливневых вод
  • Справочные материалы по инфильтрации ливневых вод

pdf версия

Файл:Обзор инфильтрации ливневых вод. pdf

СОП системы инфильтрации: насколько глубоко уходит вода?

Тихоокеанский Северо-Запад рано осознал негативное влияние урбанизации на получение воды и на протяжении десятилетий является лидером в области управления ливневыми стоками. Первоначально вызванное опасениями по поводу воздействия городских стоков на находящиеся под угрозой исчезновения виды в районе Пьюджет-Саунд, позже это было подкреплено программой разрешений Национальной системы ликвидации выбросов загрязняющих веществ (NPDES).

Поскольку наука об управлении ливневыми стоками продолжает развиваться, практикующие специалисты должны изучать и применять новейшие технологии. Хотя инфильтрация не является новой концепцией, широко распространенный дизайн инфильтрации является новым для некоторых областей и некоторых проектировщиков качества воды. Когда системы инфильтрации выходят из строя, последствия могут варьироваться от увеличения нагрузки загрязняющих веществ и эрозии ручьев до наводнений.

Конструкция инфильтрации

За последнее десятилетие в разрешениях MS4 стало требоваться использование инфильтрационных ЛМУ для смягчения гидрологического воздействия и воздействия на качество воды при разработке. С точки зрения поверхностных вод инфильтрированный сток не вызывает эрозии рек, не содержит загрязняющих веществ и помогает пополнять запасы грунтовых вод.

Как и в случае с ранним применением других БМП для ливневых стоков, некоторые конструкторы не имеют технического образования в области инфильтрации. Численные модели, упрощающие допущения и пошаговые процедуры делают применение инфильтрации доступным для универсалов, но есть несколько ключевых моментов, которые следует учитывать.

Оценка скорости инфильтрации

Отправной точкой для разработки BMP проникновения является определение ожидаемой скорости проникновения BMP. Допустимые методы менялись с годами: некоторые агентства требуют тестирования на инфильтрацию на месте для всех инфильтрационных BMP, а некоторые разрешают «методы размера зерен» для оценки показателей в определенных случаях.

Однако следует избегать методов определения размера зерен в целях скрининга, если только грунты не отвечают всем критериям для применения используемого уравнения. Опора на результаты метода определения размера зерна может иметь неприятные последствия, поэтому для поддержки процесса проектирования необходимо проводить испытания на инфильтрацию на месте с тщательным анализом результатов испытаний.

Количество испытаний на инфильтрацию должно соответствовать размеру, сложности и неоднородности почвы проектной площадки. Продуманные методы тестирования и анализа также могут указать, были ли грунтовые воды насыпаны во время испытаний, и нужен ли формальный анализ насыпей.

После применения поправочных (безопасных) коэффициентов обычно существует два способа использования скорости инфильтрации для помощи в моделировании и проектировании BMP инфильтрации: предположим, что скорость инфильтрации постоянна во время заполнения и опорожнения BMP; или предположим, что скорость инфильтрации изменяется (обычно линейно) в зависимости от глубины воды (напора) над поверхностью инфильтрации.

При анализе тестовых данных важно знать, как будет определяться BMP инфильтрации, поскольку результирующая постоянная скорость инфильтрации не обязательно будет той же величиной, что и переменная скорость.

План управления подключением

BMP для инфильтрации подвержены такому же засорению отложениями и биообрастанию, как и фильтры для ливневых стоков. Фильтры ливневой воды забиваются; а проникновение в почву очень похоже на проникновение в фильтр. Следовательно, предварительная обработка для удаления осадка необходима для продления срока службы инфильтрационных BMP.

Закупоривание поверхности инфильтрации является основной причиной того, что при определении размеров BMP инфильтрации используются коэффициенты безопасности. В руководствах по ливневым водам часто предписываются коэффициенты безопасности, но на самом деле коэффициент безопасности должен масштабироваться в зависимости от просачивающейся почвы.

Например, при медленном просачивании в мелкозернистый грунт с проницаемостью ненамного выше ливневых отложений, допустимо снижение измеренной скорости в 2-4 раза. Но при проникновении в более грубый грунт с проницаемостью, намного превышающей проницаемость ливневых отложений, требуется больший коэффициент безопасности (в некоторых юрисдикциях действительно устанавливается максимальная расчетная скорость проникновения). Уровень обработки для удаления осадка перед инфильтрацией также должен влиять на фактор безопасности.

Проверка и устранение насыпи грунтовых вод

Инфильтрация стока иногда вызывает насыпь грунтовых вод. По мере увеличения насыпи это может снизить скорость инфильтрации, вызвать проблемы с просачиванием и вызвать проблемы с соблюдением нормативных требований. Следите за грунтовыми водами во время испытаний на инфильтрацию, чтобы увидеть, поднимаются ли они в ответ на испытание. Если это так, данные можно использовать для калибровки модели насыпи.

В тех случаях, когда насыпь является проблемой, формальный анализ и моделирование (например, MODFLOW Геологической службы США) сочетания почвы-рецептора и водоносного горизонта, а также точная настройка скорости инфильтрационного потока BMP и расстояния могут дополнительно избежать проблем с насыпью.

Глубокое проникновение

Использование глубокой инфильтрации для выполнения требований по разработке с низким уровнем воздействия и управлению потоком в проектах растет, особенно там, где поверхностные почвы имеют низкую проницаемость, но перекрывают ненасыщенный грунт с более высокой проницаемостью. Иногда возможно пробурить поверхностный слой почвы и установить инфильтрационный колодец в более проницаемом рецепторном грунте. Затем ливневые стоки направляются в колодец и инфильтрируются в почву-рецептор.

Концепция глубокого проникновения проста, но система, надежно функционирующая десятилетиями, требует тщательного обдумывания.

Несмотря на то, что предпочтительные методы различаются, для испытаний на глубокую инфильтрацию и анализа в целом рекомендуется проводить испытания с закачкой в ​​скважину и метод скважинного пермеаметра (Метод испытаний USBR 7300-89). После анализа данных испытаний уравнение пермеаметра скважины можно использовать для оценки скорости инфильтрационного потока для скважин других диаметров и длин фильтров.

Во избежание засорения крайне важно не допускать попадания осадка в глубокие инфильтрационные скважины. Однако обычно во время сильных штормов допускается некоторый сток в обход очистных сооружений. Направление неочищенного стока в инфильтрационные скважины сократит срок их службы.

Еще одно соображение заключается в том, могут ли предварительные ЛМУ быть источником начальной загрузки наносов. Например: действительно ли эта дренажная порода чистая? Должен ли я указывать промывку дренажной породы на месте? Будет ли моя биоудерживающая смесь первоначально выщелачивать осадок? Нужно ли промывать систему перед подключением к BMP для проникновения?

Глубокие инфильтрационные колодцы должны быть спроектированы таким образом, чтобы:

  • Включить очистку для удаления отложений для всех притоков к скважине,
  • Контроль дебита скважины до расчетного,
  • Резервный напор для повышения уровня воды для противодействия закупорке,
  • Предотвращение попадания базовых потоков в инфильтрационные скважины и
  • Убедитесь, что система опорожняется в разумные сроки.

Защитите свою инфильтрационную BMP

Вот некоторые другие вопросы, которые следует учитывать при строительстве инфильтрационной BMP:

  • Предотвращение уплотнения инфильтрационного грунта
  • Защита системы от строительного стока
  • Удаление строительного осадка из дренажной системы верхнего бьефа
  • Укажите и убедитесь, что используется правильный геотекстиль

Использование «Поваренной книги инфильтрации»

Для последовательного достижения успешной инфильтрации ливневых вод требуется четкое и всестороннее руководство по планированию на этапе строительства. В рамках группы, готовящей обновленное Руководство по LID для международного аэропорта Сиэтл-Такома в порту Сиэтла (STIA), Aspect Consulting разработала Стандартные операционные процедуры (СОП) для систем мелкой и глубокой инфильтрации.

В СОП содержится сводное руководство по планированию, тестированию, анализу, проектированию и строительству объектов для проникновения.

Например, рекомендуемые этапы СОП для глубокой инфильтрации показаны на блок-схеме. SW

Джон Кнутсон — главный инженер компании Aspect Consulting. Он имеет 29-летний опыт руководства проектами по борьбе с ливневыми водами, управлению наводнениями и восстановлению среды обитания для клиентов по всему Тихоокеанскому Северо-Западу. С ним можно связаться по адресу [email protected]

Опубликовано в журнале Stormwater , февраль 2022 г.

Infiltrator Water Technologies | Решения для очистки сточных вод

Infiltrator Water Technologies | Решения для очистки сточных вод Пропустить навигацию

Наша история

Infiltrator Water Technologies является лидером рынка в области очистки сточных вод на местах. Компания Infiltrator производит множество революционных продуктов и инновационных, экологически чистых альтернатив традиционным каменным и трубным выщелачивателям и компонентам бетонных септических систем сточных вод. Мы продаем нашу продукцию через оптовую торговлю в Соединенных Штатах и ​​Канаде для использования на объектах с местными системами очистки сточных вод.

Экологически безопасные решения для очистки сточных вод

  • Камеры

    Камеры

    Камеры инфильтратора обеспечивают гибкость дизайна и меньшую занимаемую площадь по сравнению с традиционными системами из камня и труб.

  • Септик EZflow

    EZflow Septic

    Экологически чистый инженерный геосинтетический заполнитель и система труб для замены традиционных дренажных полей из камня и труб.

  • Инфильтрационные баки

    Резервуары-инфильтраторы

    Доступные как для хранения септической, так и для питьевой воды, резервуары серии IM изготавливаются методом литья под давлением для обеспечения прочности и долговечности.

  • Стояки бака

    Стояки резервуара

    Стояки серии EZsnap и EZset совместимы с нашими резервуарами серии IM, а также с другими пластиковыми и сборными резервуарами.

  • Дренажная система EZflow

    Дренажная система EZflow

    Экологически чистая дренажная система без гравия, состоящая из инженерного геосинтетического заполнителя в связках с трубой.

  • ATL: Advanced Treatment Leachfield

    ATL: Advanced Treatment Leachfield

    Система выщелачивания с футеровкой из песка и диспергированием, обеспечивающая пассивную усовершенствованную очистку сточных вод.

  • Системы обработки Delta

    Системы очистки Delta

    Усовершенствованные решения по очистке сточных вод в жилых, коммерческих и муниципальных районах от Delta.

  • Перекачка

    Насосное оборудование

    Компания Infiltrator предлагает полную линейку насосных резервуаров, насосных хранилищ и систем управления насосным оборудованием.

  • Пресби Защита окружающей среды

    Presby Environmental

    Масштабируемые экономичные решения для очистки сточных вод из коммерческих, жилых и общественных источников.

Масштабируемые продукты для любого приложения

  • Жилой

    Разнообразные продукты Infiltrator для удовлетворения потребностей бытовых сточных вод и управления водными ресурсами.

    Учить больше
  • КОММЕРЧЕСКИЙ

    Конфигурации продуктов Infiltrator и Delta, соответствующие потребностям коммерческих объектов любого размера.

    Учить больше
  • Сообщество

    Продукты Infiltrator и Delta для жилых комплексов и микрорайонов, использующих STEP или кластерные системы.

    Учить больше

Зеленые инициативы:

Champion Polymer Recycling, дочерняя компания Infiltrator Water Technologies, является лидером в использовании «зеленых материалов», включая бывшие в употреблении и промышленные переработанные пластмассы, для производства продуктов на своем производственном предприятии, зарегистрированном в соответствии со стандартом ISO 9001, в Винчестере, штат Кентукки. .

Учить больше

Корпоративная социальная ответственность:

Благодаря партнерству с такими организациями, как Habitat for Humanity International, пожертвования продуктов Infiltrator помогают проектам в США.

Учить больше

Новости отрасли, события и блог

Обновленное руководство по контролю плавучести резервуара и новые комплекты ремней контроля плавучести

Infiltrator Water Technologies, ведущий производитель продуктов для децентрализованного водоснабжения и водоотведения, рад объявить о выпуске новых направляющих материалов для контроля плавучести и комплектов ремней для использования с баками Infiltrator, когда контроль плавучести необходим.

Продолжить чтение >

Инструмент выбора очистных сооружений

Как быстро я смогу разработать проект децентрализованной станции очистки сточных вод при планировании нового коммерческого проекта?

Продолжить чтение >

Неделя SepticSmart 2022 г.

На следующей неделе, 19-23 сентября, пройдет Неделя SepticSmart!

Продолжить чтение >

Вебинары

  • Типы учреждений и системы очистки: рекомендации по проектированию: один размер не подходит всем

    . Зарегистрируйтесь сейчас
  • Encore – Окружающая среда под погрузчиком с бортовым поворотом – Основы инженерии грунта для монтажников систем на месте

    . Зарегистрируйтесь сейчас
  • Рекомендации по проектированию прямого сброса сточных вод системы очистки

    . Зарегистрируйтесь сейчас

Просмотреть все предстоящие вебинары Просмотреть все прошедшие вебинары

Общайтесь с нами с помощью LiveChat

Системы инфильтрации дюн для уменьшения сброса ливневых вод на прибрежные рекреационные пляжи

Введение

Перейти к введению

До того, как ливневые воды были признаны основным фактором переноса и доставки загрязняющих веществ в поверхностные воды, многие прибрежные города построили системы ливневой канализации, которые сбрасывали стоки без очистки на пляж или в океан. Необработанная ливневая вода часто содержит большое количество бактерий, которые могут подвергнуть купающихся риску заболевания после дождя. Разработана инновационная система инфильтрации дюн (DIS)

, чтобы предотвратить попадание загрязненных ливневых вод в океан. DIS уменьшает стоки из существующих труб для сброса ливневых вод на пляж, отводя ливневые воды под песчаные дюны. По мере того, как ливневая вода фильтруется в подземный песок, бактерии фильтруются, когда они перемещаются с грунтовыми водами под дюнами. Три из этих систем были установлены в Куре-Бич, Северная Каролина, и они очень успешно сокращают сброс ливневых вод на рекреационные пляжи. Цель этого информационного бюллетеня — познакомить с этой технологией прибрежные города, которые хотят уменьшить потенциальное воздействие ливневых стоков на свои пляжи.

По сравнению с большинством штатов качество прибрежных вод в Северной Каролине относительно высокое, занимая четвертое место в стране, согласно отчету Национального совета по защите ресурсов за 2012 год «Испытание вод» (NRDC, 2012). Но по мере того, как население и туризм вблизи наших пляжей продолжают расти, новая застройка и повышенная водонепроницаемость создают больше ливневых стоков. Дома, отели и автостоянки являются основными непроницаемыми поверхностями, связанными с прибрежной застройкой (рис. 1), но новые или улучшенные системы шоссе и мостов, которые позволяют жителям и туристам добраться до этих популярных мест, также вызывают стоки.

Если вы заметили на пляже открытую трубу, скорее всего, она предназначалась для сброса ливневых вод (рис. 2). Планы управления ливневыми водами для многих прибрежных городов были разработаны много лет назад.

Во многих городах есть существующая инфраструктура, которая позволяет ливневым водам стекать в звуки или в океан через дренажные трубы для ливневых вод. Эти трубы могут быть многочисленными и различаться по размеру в зависимости от площади водосбора и характеристик землепользования. Трубы, выходящие на пляжи, могут быть полностью открыты или покрыты песком в разное время года.

Документально подтверждено, что ливневые воды содержат загрязняющие вещества, которые могут нанести вред водной среде и здоровью человека. Это оказывает экологическое давление на наши прибрежные водные ресурсы и увеличивает проблемы со здоровьем у людей, которые используют эти воды в рекреационных целях. Основные проблемы со здоровьем человека связаны с фекальными бактериями, которые смываются в системы ливневых стоков после штормов. Фекальные бактерии, происходящие из кишечника теплокровных животных (птиц, млекопитающих, как домашних, так и диких, и человека), представляют опасность для здоровья. Программа качества воды для отдыха в Северной Каролине (NC RWQ), которая отслеживает около 240 прибрежных мест, показала, что после дождей сброс из этих труб часто превышает пределы штата и федеральные ограничения по бактериям, которые считаются безопасными для контакта с человеком. Прямой контакт человека с ливневыми водами или местом, куда попадают сбросы, может привести к возникновению симптомов желудочно-кишечных, респираторных, ушных, глазных, носовых и кожных инфекций (Griffin et al. , 2003). Стремясь защитить пловцов, NC RWQ имеет обширный протокол отбора проб воды, который позволяет выдавать рекомендации и предупреждения при превышении пределов содержания бактерий. На пляжах обычно вывешены знаки, предупреждающие купающихся не приближаться к этим сливным трубам ливневых стоков (рис. 3). Очевидно, что прибрежные города, которые часто получают рекомендации, могут в конечном итоге столкнуться с спадом туризма и связанных с ним доходов. Кроме того, несмотря на размещение знаков и предупреждений, предупреждения часто остаются без внимания (рис. 4), поэтому сокращение частоты сброса неочищенных ливневых вод в пляжные зоны должно быть приоритетом.

Рисунок 1. Развитие прибрежных городов увеличивает ливневые стоки, которые часто сбрасываются в океан.

Изображение для печати

Рисунок 2. Трубы для отвода ливневых стоков есть во многих прибрежных городах Северной Каролины. Обратите внимание на размыв пляжа, свидетельствующий об оттоке воды из-за недавнего шторма.

Изображение для печати

Рисунок 3. Постоянный знак, предупреждающий посетителей пляжа, чтобы они не плавали рядом с этой ливневой трубой, когда она активно сбрасывается.

Изображение для печати

Рисунок 4. Несмотря на предупреждения, контакт со сбрасываемыми ливневыми стоками все еще часто происходит.

Изображение для печати

Возможное решение – система инфильтрации в дюнах

Перейти к потенциальному решению – система инфильтрации дюн

Песчаные фильтры оказались эффективным средством улавливания бактерий в ливневых водах (Galli, 1990; Barrett, 2003) и получили оценку «Высокий» как мера контроля ливневых стоков (SCM) для удаление бактерий Управлением качества воды Северной Каролины (2007 г.). На многих пляжах Северной Каролины есть обширные системы песчаных дюн, которые можно использовать для фильтрации ливневых вод аналогично построенным песчаным фильтрам. Отвод ливневых вод из существующих труб в дюны был принципом, которым руководствовалась разработка Системы инфильтрации дюн (DIS).

Как это работает?

До того, как эти прибрежные районы были застроены, осадки легко просачивались в песчаные почвы, характерные для этих мест, и частично пополняли неглубокие грунтовые воды. DIS предназначен для того, чтобы воспроизвести этот естественный процесс, собирая ливневые стоки и обеспечивая возможность просачивания их в песок. Для этого поток из существующих сливных труб на пляже отводится в камеры с открытым дном, расположенные под песчаными дюнами. Попав в камеры, ливневая вода просачивается в песок и растекается в стороны под дюнами. Она смешивается с грунтовыми водами, которые затем движутся вниз по склону под поверхностью песка к океану. Подземные воды, смешанные с ливневыми водами, затем медленно сбрасываются под океан. Концентрации бактерий в ливневых водах сразу разбавляются грунтовыми водами. По мере движения с грунтовыми водами бактерии могут затем фильтроваться между частицами песка под поверхностью дюн, где они в конечном итоге погибают из-за экологических стрессов и нападения других микроорганизмов (Hathaway and Hunt, 2008). Как и другие SCM, было бы непрактично проектировать DIS, достаточно большую, чтобы улавливать весь сток, образующийся в результате каждого шторма. Таким образом, во время чрезвычайно интенсивных ливневых дождей ливневые воды, превышающие пропускную способность СВО, могут обходить систему и сбрасываться в океан через существующую отводную трубу.

Сложно спроектировать и построить?

DIS была разработана как недорогая, низкотехнологичная система, которую мог бы легко спроектировать инженер и внедрить отдел общественных работ любого прибрежного города. Установка системы не сложнее, чем любой обычный проект ливневой, водопроводной или канализационной системы, который города часто строят или ремонтируют. Идеальным местом для DIS является система приподнятых дюн со среднегодовым уровнем грунтовых вод, который находится на несколько футов ниже поверхности. Поскольку система будет расположена в дюнах (которые находятся в опасной для океана зоне, вызывающей озабоченность по поводу окружающей среды (AEC)), разрешение на незначительную застройку в соответствии с Законом об управлении прибрежными районами (CAMA) должно быть предоставлено Отделом охраны окружающей среды и природных ресурсов Северной Каролины. комиссия (КПР). Это разрешение должно быть получено до начала проекта, и оно разрешает временное нарушение системы дюн.

Инженер должен выполнить оценку водосбора, чтобы определить скорость стока, который попадет в DIS от ливня выбранной интенсивности. Поскольку система основана на фильтрации, способность песка переносить воду (гидравлическая проводимость) также должна определяться прямым измерением или оцениваться на основе данных местного исследования почвы. Значения должны быть высокими, в идеале превышающими 50 дюймов в час. Уравнение Дарси (Haan et al., 1994) затем можно использовать в качестве простой оценки для определения площади, необходимой для фильтрации для целевого штормового явления. Затем можно рассчитать количество камер, необходимых для обеспечения площади, необходимой для фильтрации, но это количество может варьироваться в зависимости от производителя и типа выбранной камеры. Более подробную информацию о дизайне можно найти в Bright et al. (2011), Прайс (2011) и Прайс и др. (2012).

Для отвода ливневых стоков из сливной трубы на берег в камеры можно установить отвод либо в хранилище, зарытом в дюны, либо путем модернизации существующего водоприемника для ливневых стоков выше по склону дюн. После отвода ливневая вода подается в камеры через систему распределения труб соответствующего размера и установленную с надлежащим уклоном, чтобы обеспечить расчетные пиковые скорости потока. Предпочтительны трубы большего диаметра, чтобы снизить вероятность засорения, а в распределительную систему следует включить несколько очистных труб, чтобы облегчить техническое обслуживание. Чтобы обеспечить отвод байпасного потока, следует оставить существующие сливные трубы на пляже и соединить их с нижним концом отводной конструкции.

Доступные на рынке камеры с открытым дном, как правило, изготовлены из полиэтилена высокой плотности (HDPE), что делает их прочными, но легкими (рис. 5). Их можно купить разных размеров и расположить под дюнами разными способами. Однако, исходя из нашего текущего опыта, использование более крупных камер, расположенных линейно параллельно океану, в настоящее время представляется наиболее эффективным методом рассеивания ливневых вод по дюне (рис. 6). Обратите внимание на отвод, распределительную трубу и два ряда камер, установленных на глубине 5 футов линейно параллельно берегу.

Для установки камер необходимо выкопать траншею через дюны до заданной отметки, обычно определяемой высотой отводной трубы для ливневых вод, которая входит в дюны. Когда траншея выкапывается экскаватором, на дно насыпается слой гравия глубиной 12 дюймов, чтобы обеспечить повышенную фильтрацию и устойчивость системы. Затем камеры помещают поверх каменного слоя (рис. 7). После того, как все камеры установлены и закреплены, их накрывают геотекстильной тканью, чтобы уменьшить проникновение песка сверху и по бокам. Затем камеры засыпают песком толщиной не менее 1,5 футов и засаживают местной дюнной растительностью.

При надлежащем планировании эти системы могут быть установлены примерно за одну неделю бригадой, состоящей из пяти-восьми работников общественных работ и квалифицированного оператора экскаватора. Январь-март — лучшее время для установки этих систем, потому что это позволяет избежать сезона гнездования морских черепах (с мая по октябрь в Северной Каролине) и является низким сезоном для туристов. Сооружение системы в конце зимы также сводит к минимуму время, в течение которого нарушенные участки дюн остаются без растительности, поскольку растительность дюн необходимо засаживать весной (Rogers and Nash, 2003). Пересадка может быть выполнена бригадой общественных работ, волонтерами или местной компанией, которая специализируется на восстановлении дюн.

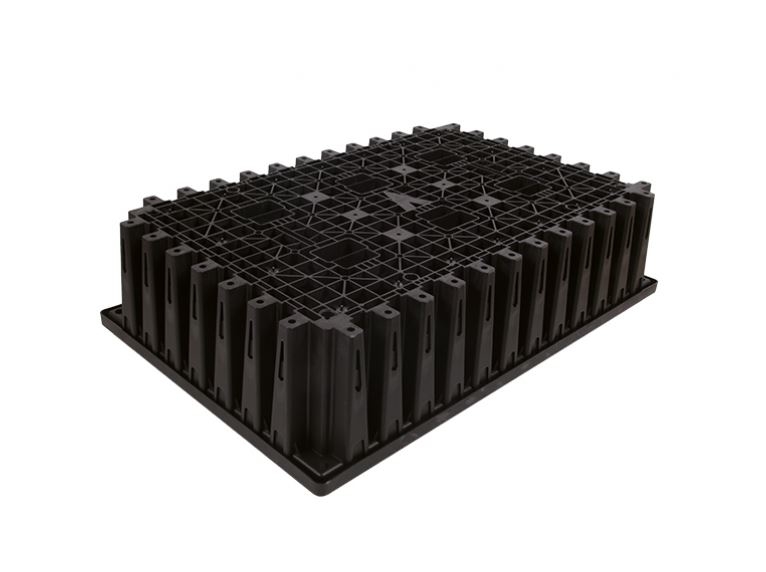

Рисунок 5. Пример камеры, которую можно использовать для DIS.

Изображение для печати

Рис. 6. Схема DIS, установленной на L Ave на пляже Куре, Северная Каролина. Камеры были установлены в 75 футах вверх по склону пляжа/линии растительности и в 160 футах от средней линии прилива в океане. Линейное расстояние от дюн, необходимое для установки камеры на этом участке, составляло 115 футов.

Изображение для печати

Пляж Куре, Северная Каролина – демонстрационное исследование

Перейти к пляжу Куре, Северная Каролина – демонстрационное исследование

Город Куре-Бич активно искал способы уменьшить попадание ливневых вод на пляжи. Город, Департамент транспорта Северной Каролины и Департамент биологической и сельскохозяйственной инженерии Университета штата Северная Каролина начали партнерство в 2005 году для разработки потенциального решения, и результатом стала система инфильтрации дюн. Три DIS были установлены на пляже Куре. Первые два, установленные в 2006 году Департаментом общественных работ Куре-Бич (KBPWD), были расположены недалеко от проспектов L и M, и они очищали ливневые воды из двух выпускных труб, которые в общей сложности осушали 12 акров. Скорость вертикальной инфильтрации через песок, измеренная с помощью двухкольцевого фильтрометра, составила 140 дюймов/час. (Брайт и др., 2011). Системы были разработаны для фильтрационных штормов интенсивностью до 0,5 дюйма в час. Каждая система содержала два подземных независимых блока камер из ПЭВП с открытым дном (StormChambers, HydroLogic Solutions Inc., Occoquan, Va). Каждая камера была 3,5 фута в высоту, 5,0 фута в ширину и 8,2 фута в длину. Участок L был построен с 12 камерами (49площадь фильтрации 2 кв. фута), а в Зоне М было 22 камеры (площадь фильтрации 902 кв. фута).

Кратковременный мониторинг в течение первого года эксплуатации показал, что обе системы работали хорошо; они собрали и обработали около 97 процентов ливневых вод, образующихся с 12 акров водораздела, и значительно снизили концентрацию поступающих фекальных бактерий за счет проникновения в дюны (Bright et al., 2011). Но были необходимы интенсивный и долгосрочный сбор данных и добавление экспериментального контроля для проверки этих первоначальных результатов, прежде чем эту систему можно было с уверенностью рекомендовать для более широкого внедрения. Результаты трех дополнительных лет мониторинга (2007–2010 гг.) на площадках L и M и одного года мониторинга третьей системы (площадка K – построена в 2009 г.).также KBPWD), представлены в этом информационном бюллетене. Результаты обобщены на рисунке 8 и в таблице 1.

Установки DIS на площадках L и M продемонстрировали 100-процентный и 96-процентный рейтинг улавливания ливневых вод в течение трехлетнего периода, что согласуется с результатами, полученными в течение первого года эксплуатации (таблица 1). ). Это означало, что почти весь сток, образующийся в этих двух водоразделах, обрабатывался в DIS, а не сбрасывался непосредственно в океан.

Энтерококки использовались в качестве индикатора наличия фекальных бактерий в пробах ливневых и грунтовых вод. Это тот же индикатор, который используется NC RWQ в своем протоколе отбора проб на пляже. В целом эти бактерии не опасны для человека, но их присутствие коррелирует с существованием потенциально опасных организмов (Myers et al., 2007). Использование фекальных индикаторных бактерий, таких как энтерококки, также избавляет от необходимости тестировать несколько организмов, которые могут присутствовать в образцах. Результаты представлены в виде наиболее вероятного числа (MPN) на 100 мл образца.

Фекальные бактерии в ливневых водах превышали максимальное количество энтерококков в одной пробе Северной Каролины (104 MPN/100 мл) более чем в 70 процентах собранных проб. Средние концентрации, которые попали в системы на участках L и M, составляли 185 и 435 MPN/100 мл соответственно. Иногда концентрации в ливневых водах превышали 1000 MPN/100 мл (рис. 8), но высокие значения энтерококков также обычны в других местах и ​​не являются уникальными для участка пляжа Куре.

Более 200 проб подземных вод было отобрано из колодцев, установленных в дюнах вниз по склону от СКО на участках L и M. Более 120 проб подземных вод было отобрано из контрольной дюны (где не было установлено СОП) для сравнения качества подземных вод в районах с и без ДИС. Концентрации фекальных бактерий в подземных водах под дюнами, которые поступали в отфильтрованные ливневые воды после того, как они поступали в DIS, были низкими (5 MPN/100 мл) и аналогичны концентрациям, измеренным в контрольных дюнах на границе дюна-пляж (таблица 1). . Периодические всплески концентрации бактерий наблюдались вблизи DIS, но всплески были отмечены и в контроле, что позволяет предположить, что некоторые фекальные бактерии могут попадать в грунтовые воды из других источников. Уровень грунтовых вод под системами вырос, как и ожидалось, после событий фильтрации, но вернулся к уровню до шторма в течение от нескольких часов до нескольких дней. Поскольку воздействие на грунтовые воды было временным, не наблюдалось существенных различий между средним уровнем грунтовых вод под DIS и в контрольных дюнах, которые не подвергались прямому воздействию ливневых вод. Кроме того, возвышения дюн не подвергались воздействию ливневых вод при фильтрации и оставались стабильными. Растительность, которая была подарена из питомника на близлежащем пляже Каролина и посажена добровольцами и бригадой общественных работ, процветала на каждом участке (рис. 9).).

Производительность, наблюдаемая на площадках L и M, оказалась намного лучше, чем ожидалось, что позволяет предположить, что системы могли быть больше, чем требовалось. Третий DIS был разработан для проверки того, как он очищает ливневые воды из более крупного и непроницаемого водораздела, который генерирует большую нагрузку фекальных бактерий. Расположенная на К-авеню в Куре-Бич, недалеко от центра города и пирса, система Зоны К была больше, чем две ранее установленные DIS (26 камер для регистрации осадков с интенсивностью <0,5 дюйма в час), и была размещена глубже в дюнах ( и ближе к нормальному уровню грунтовых вод) из-за возвышения существующей инфраструктуры ливневой канализации. Эта система собирала стоки из трех водостоков рядом с местом, которое время от времени получало рекомендации по купанию от NC RWQ из-за высоких концентраций энтерококков.

В течение года после строительства система на площадке K достигла 80-процентного рейтинга улавливания ливневых стоков (таблица 1). Ливневые воды поступали в эту систему в большем объеме, чаще были загрязнены избыточным количеством фекальных бактерий (94 % проб превышали 104 МПН/100 мл энтерококков) и имели гораздо более высокое медианное значение энтерококков (977 МПН/100 мл), чем при сайты L и M (рис. 8). Это было связано с большим количеством городского водосбора, который впадал в систему.


Таблица 1. Гидрологические характеристики и характеристики удаления бактерий трех систем инфильтрации дюн, работающих в Куре-Бич, Северная Каролина.
ПЛОЩАДКА L ПЛОЩАДКА M ПЛОЩАДКА K КОНТРОЛЬНЫЕ ДЮНЫ
Год установки 2006 2006 2009
Площадь водораздела (акров) 4,2 8. 1 8,3
Количество труб для отвода ливневых вод 1 1 3
Количество камер 12 22 26
Зона инфильтрации (футы 2 ) 492 902 1066
DIS Инверсия Высота над уровнем моря (футы) 1 9,4 11,4 7,5
Общий расход ливневых вод (футы 3 ) 132 642 398 855 934 212
Полный перелив (футы 3 ) 0 15 468 185 756
Обработка дождевой водой (футы 3 ) 132 642 382 387 748 459
% Захвачено ливневыми водами 100% 96% 80%
Медиана (макс. ) Концентрация энтерококков в грунтовых водах (MPN/100 мл) 185
(89 680)
435
(3 076)
977
(24 196)
Медиана (макс.) Концентрация энтерококков в грунтовых водах Все лунки (MPN/100 мл) 4
(945)
5
(3 063)
16
(4 839)
5
(429)
Медианная (макс.) концентрация грунтовых вод на границе дюна/пляж (MPN/100 мл) 4
(271)
5
(3 064)
7
(177)
5
(254)
ПРИМЕЧАНИЕ. Зона L, Зона M и контрольные данные, собранные с 2008 по 2010 год. Данные Зоны K, собранные с 2009 года.по 2010 г.
1 Футы над средним уровнем моря относительно вертикальной точки отсчета NGVD88.

Было отобрано более 130 проб из подземных вод, окружающих DIS Участка K, и вместе они имели относительно низкую медианную концентрацию энтерококков 16 MPN/100 мл. Отмечено, что вблизи камер СОП (где происходила фильтрация) среднее геометрическое энтерококков подземных вод (62 МПН/100 мл) было значительно выше, чем на том же месте в контрольных дюнах. Однако оказалось, что эти концентрации эффективно снижались по мере того, как вода перемещалась в поперечном направлении под дюнами, поскольку концентрации энтерококков в грунтовых водах на границе дюна-пляж (7 MPN/100 мл) были аналогичны контрольным дюнам. Высота уровня грунтовых вод, по-видимому, не изменялась в течение длительных периодов времени, а средняя высота была аналогична той, которая наблюдалась в контрольных дюнах. Поскольку система была установлена ​​глубже в дюнах, уровень грунтовых вод чаще поднимался до перевернутой высоты инфильтрационных камер на Участке К. Однако общее воздействие на систему составило всего 33 часа в течение первого года и, по-видимому, не оказало существенного влияния. негативное влияние на производительность и стабильность системы. Как и в более старых системах на участках L и M, структура дюн оставалась стабильной, а растительность на дюнах восстанавливалась в течение первого вегетационного периода после строительства (рис. 10).

Затраты на строительство этих демонстрационных площадок DIS были низкими по сравнению со многими другими SCM. Установка обеих систем на участках L и M для очистки стоков с 12 акров стоила 22 000 долларов, или около 1800 долларов за акр. Система на площадке K была дороже (24 000 долларов или 2 900 долларов за акр), потому что она была больше (для очистки стока с более водонепроницаемого водораздела площадью 8,3 акра) и требовала дополнительных затрат на строительство для размещения нескольких труб для отвода ливневых вод. Эти затраты включают материалы (камень, камеры, трубы и т. д.) и эксплуатацию экскаватора, но не включают инженерное проектирование или затраты на рабочую силу, связанные с персоналом общественных работ на пляже Куре. Кроме того, камеры были предоставлены для демонстрационного исследования по сниженной стоимости. Уточненные оценки затрат будут предоставлены в будущем по мере строительства большего количества таких систем.

Рисунок 8. Концентрация фекальных бактерий-индикаторов энтерококков в пробах ливневых вод, поступающих в DIS на пляже Куре. Значения, указанные на оси Y, представлены в логарифмическом масштабе. Образцы с участка К-авеню были доступны с 2009 года.

Печать изображения

Рис. 9. Пересаженная растительность на дюнах быстро восстановится после установки DIS.

Изображение для печати

Рис. 10. Вид с пирса пляжа Куре на дюны, где была установлена ​​система DIS K Avenue. Обратите внимание на восстановление растительности на стороне дюны, обращенной к суше. Также видны знаки, указывающие расположение сливных труб.

Изображение для печати

Рисунок 11. Знак, описывающий проект.

Изображение для печати

Сводка

Перейти к сводке

Основываясь на этих результатах, системы инфильтрации дюн представляют собой успешное, недорогое и не требующее высоких технологий решение для уменьшения сброса ливневых вод и связанной с ними фекальной бактериальной нагрузки на рекреационные пляжи. Во время нашего исследования весь ливневой поток, связанный с водоразделом участка L, был собран и обработан DIS. Потоки ливневых стоков на Площадке М уменьшены на 9на 6 процентов и на 80 процентов на площадке K. В целом, каждая система работала лучше, чем ожидалось, в снижении сброса неочищенных ливневых вод на пляж. Концентрация индикаторных бактерий была снижена на 98 процентов между впадающими ливневыми водами и грунтовыми водами на границе дюна-пляж. Средние концентрации энтерококков в грунтовых водах на границе дюна-пляж были аналогичны концентрациям, измеренным под контрольной дюной, где не было DIS. Считалось, что удаление бактерий из инфильтрованной ливневой воды происходит из-за адсорбции и захвата частицами песка с последующим естественным отмиранием, высыханием и хищничеством других микробов.

Эти системы, по-видимому, не оказывают отрицательного воздействия на устойчивость дюн или системы грунтовых вод при использовании для обработки стоков с небольших водоразделов (<10-15 акров). Они также могут предоставить отличные возможности для работы с окружающей средой в этих районах с высокой видимостью, а прибрежные города, в которых используются эти системы, могут получить положительное освещение в средствах массовой информации, что способствует развитию туризма.

Ссылки

Перейти к ссылкам

Барретт, М . 2003. Производительность, стоимость и требования к техническому обслуживанию песчаных фильтров Остина. Журнал планирования и управления водными ресурсами, 129(3), 234-242.

Брайт Т., М. Берчелл, У. Хант и У. Д. Прайс. 2011. Осуществимость системы инфильтрации дюн для защиты пляжей Северной Каролины от ливневых вод, загрязненных фекальными бактериями. Журнал экологической инженерии, 137 (10), 968-979.

Галли, Ф. 1990. Торфяно-песчаные фильтры: предлагаемая практика управления ливневыми стоками для городских районов. Митрополит Вашингтонский совет правительств.

Гриф н Д.В., К.А. Дональдсон, Дж. Х. Пол и Дж. Б. Роуз. 2003. Патогенные вирусы человека в прибрежных водах. Обзоры клинической микробиологии, 16(1), 129..

Ханн, К. Т., Б. Дж. Барфилд и Дж. К. Хейс. 1994. Проектирование гидрологии и седиментологии для малых водосборов. Академическая пресса. Бостон, Массачусетс.

Хэтэуэй, Дж. М. и В. Ф. Охота. 2008. Удаление патогенов в ливневых стоках. Кооперативная служба распространения знаний Северной Каролины. АГ 588-16.

Майерс Д., Д. Стокель, Р. Бушон, Д. Фрэнси и А. Брейди. 2007. Бактерии-индикаторы фекалий. Методы исследования водных ресурсов Геологической службы США, книга 9, глава A7, раздел 7.1 (версия 2.0).

Price, WD 2011. Системы инфильтрации дюн для очистки прибрежных ливневых стоков. РС. диссертация, Университет штата Северная Каролина, Роли, Северная Каролина,

Прайс, В.Д., М.Р. Берчелл, В.Ф. Хант и Г. М. Чешир. 2012. Долгосрочное исследование систем инфильтрации дюн для очистки прибрежных ливневых стоков от фекальных бактерий. Представлено в экологическую инженерию.

Отдел качества воды Северной Каролины. 2007. Руководство по передовой практике управления. Отдел качества воды Северной Каролины, Департамент окружающей среды и природных ресурсов Северной Каролины. Роли, Северная Каролина

Национальный совет по защите ресурсов. 2012. Testing the Waters – Справочник по качеству воды на пляжах для отдыха. По состоянию на 6/2012.

Роджерс, С. и Д. Нэш. 2003. Книга дюн. УНК-SG-03-30. Морской грант Северной Каролины.

Дополнительные ресурсы

Перейти к дополнительным ресурсам

  • Песчаное решение – Колледж сельского хозяйства и естественных наук Университета Северной Каролины, журнал Perspectives, 2007 г.

  • Зарытое сокровище — Журнал результатов Университета штата Северная Каролина — зима 2011 г.

  • Программа

    NC Recreational Water Quality (NCRWQ) — узнайте больше об участках, отобранных в Северной Каролине, о том, как происходит отбор проб и о том, как избежать заболеваний при купании в естественных водоемах.

  • NCRWQ Информационный бюллетень по вывескам для ливневых стоков

  • Национальный совет по защите ресурсов проверяет почву в отчете за 2012 г.

  • Отчет Национального совета по защите ресурсов о проверке воды за 2011 г. – Северная Каролина (ссылка на систему проникновения в дюны)

  • Руководство по посадке в дюнах – Книга о дюнах Спенсера Роджерса и Дэвида Нэша (2003 г.)

  • Информация о сезоне гнездования морских черепах – Служба рыболовства и дикой природы США

  • Государственный университет Северной Каролины – Веб-сайт Stormwater

Майк Берчелл
Доцент и специалист по развитию
Биологическая и сельскохозяйственная инженерия
Билл Хант
Профессор, специалист по расширению знаний и научный сотрудник университетского факультета
Биологическая и сельскохозяйственная инженерия
Уильям Прайс
  • Ключевые слова:
  • Ливневая вода
  • Дюны
  • Система инфильтрации дюн

Дополнительную информацию можно найти на следующих веб-сайтах расширения штата Северная Каролина:

Пропашные культуры и животноводство

Дата публикации: 1 ноября 2013 г.
AG-781

NC Cooperative Extension запрещает дискриминацию и домогательства независимо от возраста, цвета кожи, инвалидности, семейного и семейного положения, гендерной идентичности, национального происхождения, политических убеждений, расы, религии, пола (включая беременность), сексуальной ориентации и статуса ветерана.

Системы инфильтрации: оценка риска для грунтовых вод

Вы должны представить оценку риска для грунтовых вод как часть вашего заявления на экологическое разрешение, если вы хотите сбрасывать очищенные сточные воды в землю через систему инфильтрации.

Настоящее руководство не распространяется на сбросы на поверхность земли (например, на необработанные тростниковые заросли или травяные участки).

Это руководство включает конкретные требования к оценке риска для промышленных сточных вод, бытовых и небытовых очищенных сточных вод, сбрасываемых на землю через построенные системы инфильтрации. Это в основном для больших, сложных разрядов или разрядов в чувствительных местах.

Ваша инфильтрационная система или дренажное поле должны соответствовать определению стандарта BS6297:2007 (+ A1:2008). Это должен быть ряд инфильтрационных труб, расположенных в отдельных траншеях или в одном большом слое, используемых для сброса сточных вод, чтобы они просачивались в зону захоронения.

Запрещается сбрасывать неочищенные сточные воды непосредственно в:

  • на землю
  • подземные дренажные системы (находящиеся под поверхностью)

Вы должны иметь соответствующий уровень предварительной обработки перед сбросом в систему инфильтрации – в зависимости от риска для окружающей среды, ваша система может состоять из:

  • первичная очистка, например, система септиков
  • первичная и вторичная очистка, такая как биологическая очистка (например, комплексная очистная установка)
  • первичная, вторичная и третичная обработка (например, тростниковая заросль)

Сброс сточных вод в поверхностные воды без вторичной очистки запрещается.

Во время оценки риска вам необходимо решить, будут ли частота и совокупный объем выделений фактором риска и допустимы ли выделения. Результат вашей оценки риска для окружающей среды поможет вам принять решение о наиболее подходящем уровне очистки предлагаемого сброса сточных вод.

Оценка риска: кто ее проводит

Оценка риска должна быть проведена до того, как вам будет выдано разрешение – в Положении о выдаче природоохранных разрешений 2016 г. это называется «предварительной экспертизой».

Разрешение также может быть выдано до тех пор, пока вы проводите надлежащий уровень мониторинга для оценки воздействия сброса на качество подземных вод. В Положениях о выдаче природоохранных разрешений 2016 года это упоминается как «необходимый надзор».

Объем мониторинга будет зависеть от рисков, связанных со сбросом и последствиями поступления загрязняющих веществ в подземные воды.

Вы должны предоставить Агентству по охране окружающей среды всю информацию, необходимую для проверки или проведения оценки риска от вашего имени. Если вы этого не сделаете, это может привести к тому, что ваша заявка не будет «должным образом оформлена», и Агентство по охране окружающей среды может отклонить вашу заявку.

Когда Агентство по охране окружающей среды проведет для вас оценку риска

Проверьте, проведет ли Агентство по охране окружающей среды оценку риска для вас, в противном случае вы должны провести ее самостоятельно. Будет ли Агентство по охране окружающей среды проводить оценку риска для вас, зависит от таких факторов, как количество и качество предлагаемого вами сброса и чувствительность грунтовых вод, в которые вы планируете производить сброс.

Если у вас периодические или сезонные сбросы, используйте максимальную суточную скорость сброса при использовании 2 м 3 или 15 м 3 в день пороги для принятия решения о том, кто будет проводить оценку рисков.

Во всех случаях вы должны предоставить Агентству по охране окружающей среды информацию, необходимую для проведения оценки риска от вашего имени.

Когда вы проводите оценку риска самостоятельно

Если вы проводите оценку риска самостоятельно, вам необходимо будет предоставить информацию, на которой основана ваша оценка риска, вместе с завершенной оценкой Агентству по охране окружающей среды для его рассмотрения. Вы должны отправить это вместе с формой заявки в рамках процесса подачи заявки.

Существующие разрешения

Вы должны провести новую оценку рисков (в соответствии с многоуровневым подходом), если применимо одно из следующих условий:

  • вы меняете (дополняете) существующее разрешение, и Агентство по охране окружающей среды требует от вас этого
  • условия вашего разрешения говорят, что вы должны провести новую оценку риска

Вы можете использовать данные мониторинга подземных вод для обоснования своей новой оценки риска.

Как подать заявление на получение разрешения

Вы можете подать заявление на получение разрешения на сброс на землю только в том случае, если вы можете доказать, что для вас нецелесообразно подключаться к канализационной сети.

Вы можете узнать больше о том, что Агентство по охране окружающей среды может счесть разумным, в заявлении G5 о подходе Агентства по охране окружающей среды к защите подземных вод.

Вы должны оценить риски, чтобы показать, что ваша деятельность не приведет к загрязнению или нанесению вреда окружающей среде. Агентство по охране окружающей среды рассмотрит вашу заявку и, если она будет удовлетворена, выдаст вам экологическое разрешение на сброс очищенных сточных вод в землю в соответствии с Положениями о выдаче экологических разрешений 2016 года9.0003

Вы должны оценить систему и заземление, чтобы убедиться, что какие-либо опасные вещества или неопасные загрязняющие вещества в ваших выбросах не вызовут загрязнения. Опасные вещества и неопасные загрязнители (за исключением аммиачного азота, аммония и взвешенных веществ) известны как специфические вещества.

Вы должны стремиться в своей оценке определить подходящее место, конструкцию и работу системы очистки и удаления жидких стоков, чтобы свести к минимуму риск для грунтовых вод.

Вам также необходимо будет изучить следующее («предварительное обследование») в рамках вашего заявления:

  • гидрогеологические условия
  • очищающая способность почвы и недр
  • риск загрязнения и изменения качества подземных вод.

Если вы получили разрешение, его условия потребуют от вас соблюдения всех необходимых технических мер предосторожности, чтобы:

  • предотвратить попадание опасных веществ в подземные воды
  • ограничить попадание неопасных загрязняющих веществ в подземные воды, чтобы гарантировать, что такие поступления не вызывают загрязнения подземных вод

Подход Агентства по охране окружающей среды к защите подземных вод: как это может повлиять на вас

Подход Агентства по охране окружающей среды к защите подземных вод устанавливает, где определенные виды деятельности могут быть ограничены или где применяются особые правила. Вам следует прочитать раздел G о сбросе жидких стоков в землю.

Удаление сточных вод: системы, которые необходимо иметь

Запрещается сбрасывать неочищенные сточные воды непосредственно на землю или в подземные дренажные системы. У вас должна быть система удаления жидких сточных вод, которая обрабатывает сточные воды на этих этапах.

  1. Система собирает и очищает неочищенные стоки – например, септики (первичная очистка) и дополнительная очистка с помощью комплексных очистных сооружений (вторичная очистка). В некоторых ситуациях вам потребуется третичная обработка, например, тростниковая подушка.
  2. Система собирает и распределяет очищенные стоки в систему инфильтрации.
  3. Система сбрасывает очищенные стоки на землю через инфильтрационную систему или дренажное поле.

Сбросы сточных вод в системы инфильтрации в основном поступают из:

  • систем септиктенков
  • комплексные очистные сооружения
  • работы по очистке сточных вод

Системы септических резервуаров состоят из подземной системы инфильтрации и соединительных трубопроводов. Они позволяют неочищенным сточным водам подвергаться осаждению или флотации (физическому отделению) твердых частиц, хранению и частичному разложению (анаэробному сбраживанию) в резервуаре. Жидкость сбрасывается через смотровую камеру и распределительную коробку в дренажное поле.

Комплексные очистные сооружения представляют собой небольшие очистные сооружения, и они очищают сточные воды до более высокого уровня, чем септиктенки.

Торговые стоки, не относящиеся к сточным водам (например, от очистки промышленных сточных вод) могут поступать с других очистных сооружений.

Вы должны убедиться, что новые и заменяемые очистные сооружения и септиктенки соответствуют британскому стандарту (BS EN 12566). Вам может быть отказано в разрешении, если они не соответствуют этому стандарту.

Выгребные ямы, выгребные ямы и скважины

Выгребные ямы (также известные как выгребные ямы) или скважины не классифицируются как инфильтрационные системы. Их использование создает более высокий риск загрязнения подземных вод.

Выгребная яма должна быть герметичной, без выбросов в окружающую среду – ее необходимо регулярно опорожнять и правильно утилизировать.

Обычно не следует сбрасывать воду в выгребные ямы, потому что они концентрируют сброс в одном месте и минуют слои почвы. Это ограничивает возможность ослабления загрязнений. Агентство по охране окружающей среды не будет выдавать разрешения на эти сбросы.

В соответствии с подходом Агентства по охране окружающей среды к защите подземных вод вы можете сбрасывать сточные воды в скважины только в том случае, если выполняются оба следующих условия:

  • альтернативы нет
  • у вас есть доказательства наличия достаточно большой ненасыщенной зоны (часть недр над уровнем грунтовых вод) под основанием скважины для эффективного поглощения загрязняющих веществ

Вам необходимо выполнить подробную количественную оценку риска, прежде чем Агентство по охране окружающей среды рассмотрит вопрос о выдаче разрешения на сброс в скважины.

Следуйте британскому стандарту BS6297:2007 (+ A1:2008) при проектировании и монтаже системы инфильтрации и дренажного поля.

Дальнейшие указания по канализации и удалению отходов можно найти в части H Строительных норм и правил (издание 2002 г.).

Расположение системы инфильтрации и дренажного поля

Чтобы свести к минимуму риск для грунтовых вод, необходимо убедиться, что размер дренажного поля соответствует:

  • скорости сброса
  • инфильтрационная способность грунта

Например, это означает, что он соответствует требованиям по конструкции и расположению согласно британскому стандарту BS6297:2007 (+ A1:2008). Если ваша система инфильтрации соответствует стандарту, вам необходимо провести оценку рисков с помощью инструмента оценки рисков Агентства по охране окружающей среды (Приложение J5).

Вы должны убедиться, что уровень грунтовых вод находится на достаточной глубине (не менее 1,2 м над самым высоким сезонным уровнем грунтовых вод), чтобы сточные воды могли ослабляться. Вы также должны учитывать, насколько близко расположены реципиенты (например, источники воды и поверхностные водотоки).

Наиболее важными требованиями по охране подземных вод являются то, что сброс в дренажное поле не должен происходить на суше:

  • в пределах 10 м от ближайшего водотока
  • в пределах 50 м от колодца, родника, скважины или другого источника воды, предназначенного для потребления человеком
  • с крутым уклоном или заболоченной местностью
  • при глубине менее 1,2 м до уровня грунтовых вод ниже места расположения дренажных труб
  • , где скорости перколяции выходят за пределы верхнего и нижнего диапазона значений

Бытовые или промышленные сточные воды

Вопрос о том, классифицируются ли ваши сбросы как бытовые или промышленные сточные воды, является одним из основных соображений, которые Агентство по охране окружающей среды принимает во внимание при рассмотрении вашей оценки рисков и принятии решения об удовлетворении вашего заявления на получение разрешения.

Вы должны классифицировать свои стоки как бытовые или коммерческие. Объем мониторинга, который вам необходимо провести для оценки риска, зависит от:

  • типа и количества сточных вод, которые вы сбрасываете
  • тип участка, куда будут проникать ваши стоки

Вам не нужно проводить подробное расследование, чтобы определить, содержат ли сбросы промышленные стоки – если стоки носят в основном бытовой характер, то они классифицируются как бытовые сточные воды.

Если значительная часть сточных вод, производимых коммерческим предприятием, отличается от сточных вод в обычном доме, они становятся смесью бытовых сточных вод и промышленных сточных вод и классифицируются как коммерческие. Это повлияет на то, будет ли Агентство по охране окружающей среды проводить для вас оценку рисков.

Бытовые сточные воды включают стоки из:

  • туалетов
  • отходы для плавательных бассейнов
  • личное мытье, душ и купание
  • готовим дома для семьи и друзей
  • бытовая стирка одежды и постельного белья с использованием бытового мыла и моющих средств
  • мытье посуды и кухонного инвентаря после их использования в помещении

Некоторые виды коммерческой деятельности могут считаться домашними, в том числе:

  • коммерческое приготовление пищи – для продажи непосредственно потребителям, которые будут питаться вне дома или в вашем помещении (например, в ресторане, пабе, заведении быстрого питания или сэндвич-баре)
  • стирка одежды или белья после мероприятий или жителей на коммерческом объекте (например, в прачечной самообслуживания кемпинга)

Однако, если качество сточных вод, образующихся в результате вашей коммерческой деятельности, отличается от качества сточных вод в обычном доме, они становятся смесью бытовых сточных вод и промышленных сточных вод.

Торговля включает стоки из:

  • коммерческое приготовление пищи – для продажи за пределами предприятия (например, приготовление готовых блюд или джемов, приготовление бутербродов для продажи на заправочных станциях или в столовых)
  • стирка в коммерческих местах одежды или белья за пределами площадки, включая постельное белье, скатерти и полотенца (например, прачечная самообслуживания кемпинга, открытая для нерезидентов, прачечная самообслуживания на главной улице или централизованная прачечная сети отелей)

Объем мониторинга, необходимого для оценки риска, зависит от:

  • тип и количество сбрасываемых сточных вод
  • тип участка, куда будут проникать ваши стоки

Больницы, ветеринары, школы и университеты

Стоки больниц, ветеринаров, школ и университетов имеют бытовую или коммерческую составляющую в зависимости от вида деятельности на территории.

Например, небольшая больница может сбрасывать только бытовые сточные воды, в то время как крупная, более сложная больница может иметь ряд небытовых сточных вод.

Вы должны классифицировать сточные воды как торговлю, если ваши сбросы включают животные или медицинские отходы, которых вы не ожидаете в бытовых сточных водах.

Торговые стоки

Если ваши сбросы содержат торговые стоки, вам необходимо оценить их вероятное качество. Вам необходимо оценить, сколько промышленных сточных вод (минимальное, максимальное и среднее) вы будете сбрасывать на землю в течение года, и подумать, может ли это количество измениться.

Агентство по охране окружающей среды может запросить у вас фактические измерения (обычно, если вы сбрасываете более 50 м 3 в день). Это может включать постоянный мониторинг расхода в соответствии с условиями разрешения. Агентству по охране окружающей среды может потребоваться, чтобы вы измерили фактические потоки сточных вод с помощью разрешения, чтобы «подкрепить» любые оценки оценки риска, которые могли быть использованы изначально.

В зависимости от рекомендаций местных команд Агентства по охране окружающей среды вам также может потребоваться отправить в Агентство по охране окружающей среды информацию о системе очистки и веществах, для обработки которых она предназначена. Например, биохимическая потребность в кислороде (БПК), а не пестициды или гербициды, которые могут быть основным риском для грунтовых вод.

Вам следует просмотреть свои аналитические данные, чтобы выявить любые вещества, которые превышают соответствующие экологические стандарты для объектов риска. Если у вас есть данные временных рядов, вы должны создать график, чтобы показать, как они меняются.

Химический состав промышленных сточных вод будет зависеть от:

  • деятельности, в результате которой образуются сточные воды
  • тип процесса обработки

Некоторые торговые стоки также могут меняться в зависимости от года.

Это означает, что вам нужно будет показать химический состав промышленных сточных вод с помощью химического анализа, чтобы определить, присутствуют ли опасные вещества и неопасные загрязнители. Например, вы можете использовать минимальное, среднее, максимальное или 9концентрации от 0 до 95 процентилей.

Уровень и детализация информации, которую необходимо включить в оценку риска, зависит от нескольких факторов. К ним относятся:

  • количество и тип сточных вод, которые вы сбрасываете
  • чувствительность среды, которую вы планируете разряжать до
  • потенциальных путей к рецепторам, подверженным риску из-за ваших выделений

Уровень информации включает базовую, расширенную и исчерпывающую информацию, каждая из которых требует большей детализации, чем предыдущий уровень.

Для сбросов сточных вод:

  • до 15 м 3 в день – основная информация, хотя для сбросов, которые не соответствуют критериям исключения или не соответствуют внутренней оценке рисков Агентства по охране окружающей среды, вам может потребоваться отправить расширенный набор информации
  • от 15 до 50 м 3 в день – расширенная или исчерпывающая информация
  • свыше 50 м 3 в день – исчерпывающая информация

Для сброса промышленных сточных вод:

  • до 25 м 3 в день – расширенная или исчерпывающая информация
  • свыше 25 м 3 в день – комплексно

Для комбинированных канализационных переливов (CSO) и аварийных переливов (EO) может потребоваться расширенный или исчерпывающий набор информации.

Оценка качества очищенных стоков

Вы должны учитывать качество и состав очищенных стоков при предлагаемом сбросе. Химический состав стоков зависит от:

  • источник сточных вод (бытовые или торговые)
  • вид обработки
  • эксплуатация и техническое обслуживание системы очистки

Вы должны учитывать либо концентрацию, либо диапазон и изменчивость концентраций всех опасных веществ и неопасных загрязнителей, которые вы можете выбросить в результате сброса.

Если у вас имеется широкий спектр веществ, вам необходимо определить репрезентативные вещества или группы веществ.

Ваша оценка риска должна быть сосредоточена на следующих двух аспектах:

  • вероятность попадания опасных веществ в грунтовые воды
  • будут ли какие-либо поступления неопасных загрязняющих веществ в подземные воды вызывать загрязнение

Вещества, вызывающие озабоченность

Основными опасными веществами (веществами, которые вы должны учитывать при оценке риска) при сбросе сточных вод являются:

  • аммонийный азот (ион аммония Nh5+), неопасный загрязнитель
  • аммиак (Nh4), также известный как свободный аммиак или неионизированный аммиак
  • микробиологические загрязнители — это вещества, не указанные в определении активности подземных вод в Положениях о выдаче экологических разрешений 2016 г. , но они могут содержать вредные загрязнители (такие как патогены, такие как бактерии, вирусы или простейшие)
  • фосфор и фосфаты, неопасные загрязнители
  • прочие загрязняющие вещества – включая опасные органические соединения и бытовую химию, такие как кадмий и ртуть, которые являются опасными веществами

Если у вас есть бытовой септик или комплексная очистная установка, качество сброса, скорее всего, останется стабильным около этих типичных значений и не должно содержать необычных веществ. Если это так, вы должны иметь возможность использовать цифры минимальной отчетной стоимости ( MRV ) при оценке рисков.

Вам необходимо будет проанализировать сточные воды в рамках количественной оценки риска, если:

  • это не подходит для вас (например, вы имеете торговлю веществами от вашей деятельности, которые не являются бытовыми по своей природе)
  • вы будете разряжать более 50 м 3 в день

Как для бытовых, так и для небытовых систем следует постараться предотвратить выброс фармацевтических препаратов, пестицидов, растворителей, масел и смазок.

Опасные вещества и неопасные загрязнители

Опасные вещества

Вам необходимо будет показать отсутствие заметной концентрации опасных веществ или превышение минимального отчетного значения ( MRV ), либо:

  • в разряде
  • , которые могут быть отнесены к сбросу в подземные воды непосредственно ниже зоны сброса

Вы можете прочитать о том, как оценить различимость опасных веществ.

Вам потребуется либо следить за сбросом вниз по уклону зоны сброса, либо, если это новый сброс, иметь подробную прогнозную оценку гидрогеологического воздействия.

Если вы обнаружите или ожидаете обнаружить заметные концентрации опасных веществ в подземных водах непосредственно ниже зоны сброса, вам будет выдано разрешение только в том случае, если выполняются все следующие условия:

  • концентрации не приведут к фактическому загрязнению или значительному риску загрязнения в будущем
  • не будет прогрессивного увеличения концентрации вредных веществ за пределами непосредственной зоны сброса (не будет статистически значимой и устойчивой повышательной тенденции или значительного увеличения частоты «всплесков» загрязняющих веществ)
  • вы приняли все необходимые и разумные меры по недопущению попадания вредных веществ в подземные воды

Необходимые и разумные меры

Как оператор вы должны принять все необходимые и разумные меры для предотвращения попадания опасных веществ в грунтовые воды.

Разумная мера – это мера, при которой необходимые технические меры предосторожности для предотвращения попадания в подземные воды:

  • технически осуществимы
  • не несоразмерно дорого
  • под вашим контролем

Меры могут включать:

  • контроль источника
  • изменение механизма сброса (например, улучшение типа системы очистки – например, переход от вторичной к третичной, или увеличение площади дренажного поля, или усовершенствование конструкции)
  • обработка выделений
  • перехват или отвод загрязненных подземных вод
  • перенаправление сброса на другой путь утилизации

Любые принимаемые вами меры не должны причинять в целом больше вреда окружающей среде, чем проблема, которую они призваны решить («приводить к чистому ущербу для окружающей среды»).

Если есть фактическое загрязнение или существенный риск загрязнения, вы должны принять меры по исправлению положения – это ваше предложение Агентству по охране окружающей среды. Вы не можете использовать оценку затрат и выгод при принятии решения о том, предпринимать ли какие-либо действия в этих случаях. Но вы можете учитывать экономическую выгоду при принятии решения о том, какие меры предосторожности необходимы.

Неопасные загрязнители

Вы должны ограничить поступление неопасных загрязнителей во избежание загрязнения, как прямым, так и косвенным попаданием в подземные воды.

Вы должны быть в состоянии доказать Агентству по охране окружающей среды, что вы не будете загрязнять грунтовые воды. Вы также должны убедиться, что любой ввод неопасных загрязняющих веществ либо:

  • не приводит к ухудшению состояния подземного водного объекта, как показано в ваших местных планах управления речными бассейнами.
  • не приводит к экологически значимой и устойчивой тенденции к повышению (вы не можете допустить увеличения концентрации загрязняющих веществ с течением времени) концентрации загрязняющих веществ

Вы также должны принять все необходимые и разумные меры для ограничения поступления неопасных загрязняющих веществ в подземные воды, чтобы избежать загрязнения.

Скорость выведения, частота и продолжительность

Ваша оценка риска должна включать подробную информацию о системе очистки:

  • частота разряда (постоянная или периодическая)
  • продолжительность разряда
  • Скорость большинства сбросов довольно постоянна в течение года. Если в течение года показатели расхода меняются, вы должны включить этот диапазон в свою оценку. Например, у вас сброс из дачного домика или гостиницы, или из очистных сооружений с летним или сухим стоком.

    Вы можете оценить сбросы в зависимости от типа помещения. Агентство по охране окружающей среды может запросить у вас фактические измерения, если ваши торговые выбросы превышают 50 м 3 в день.

    Подробные расчеты

    Более подробную разбивку расчетов, которые необходимо использовать при оценке риска, и примеры можно найти в разделе Расчеты и примеры оценки риска грунтовых вод для инфильтрационных систем ( PDF , 304 КБ, 7 страниц).

    Расчет нормы сброса сточных вод: бытовые объекты

    Выполните следующие шаги, чтобы рассчитать общий выход сточных вод в м 3 в день для отдельных объектов.

    1. Рассчитайте значение P для вашего дома – это минимальная рекомендуемая нагрузка населения, основанная на количестве спален в каждом доме плюс 2 (например, в доме с 3 спальнями значение P равно 3 + 2 = 5P).
    2. Умножьте значение P на текущую скорость образования сточных вод на человека в день — это 150 литров на человека в день в своде правил British Water — потоки и нагрузки 4 (например, 5 × 150 = 750).
    3. Разделите эту цифру на 1000, чтобы получить скорость в м 3 в день (например, 750/1000 = 0,75 м 3 в день).

    Выполните следующие действия, чтобы рассчитать общий выход сточных вод в м 3 в день для групп домов.

    1. Определите значение P для каждого дома (например, для дома с 2 спальнями значение P равно 2 + 2 = 4P, а для дома с 5 спальнями значение P равно 7).
    2. Сложите вместе все значения P для каждого дома (например, 22P для группы домов с 2, 3, 4 и 5 спальнями).
    3. Если общий P для группы домов находится в диапазоне от 12 до 25 или от 26 до 50, вы можете уменьшить его, чтобы учесть балансирующий эффект дневных потоков – умножьте на 0,9 для значений P от 12 до 25 или умножьте на 0,8 для Значения P от 26 до 50 (например, значение P 22 × 0,9 = 19,8).
    4. Округляйте любые дроби до целого числа (например, округляйте 19,8 до 20 или для значения P, равного 36 × 0,8 = 28,8, округляйте до 29).
    5. Умножьте значение P на текущую скорость образования сточных вод на человека в день — это 150 литров на человека в день в своде правил British Water — потоки и нагрузки 4 (например, 150 × 22) = 3300).
    6. Разделите эту цифру на 1000, чтобы получить скорость в м 90 650 3 90 651 в день (например, 3 300/1 000 = 3,30 м 90 650 3 90 651 в день).

    Если есть большие группы домов, вы должны оценить значение P, используя как ожидаемую общую нагрузку, так и поток, принимая во внимание как пиковый, так и общий поток.

    Расчет нормы сброса сточных вод: небытовые объекты

    Для расчета общего выхода сточных вод в м 3 в сутки по небытовым сбросам необходимо выполнить следующее.

    1. Рассчитайте текущую скорость образования сточных вод на человека в день – используйте свод правил British Water – потоки и нагрузки 4.
    2. Умножьте это число на количество сотрудников предприятия.

    Например, для отеля выполните следующие действия.

    1. Норма образования сточных вод для отеля 3 или 4 звезды = 250 литров на человека в сутки.
    2. Количество человек = 75.
    3. Расход = 75 × 250 = 18 750 литров в сутки, или 18,75 м 3 в день.

    Например, для 150 человек в стационарной обслуживаемой стоянке домов на колесах выполните следующие действия.

    1. Норма образования сточных вод для обслуживаемого автопарка = 150 литров на человека в сутки.
    2. Количество человек = 150.
    3. Сброс = 150 × 150 = 22 500 литров на человека в сутки, или 22,5 м 3 в сутки.

    Вам необходимо сложить все различные источники потока в вашем помещении. Например, если это место для караванов, добавьте поток, генерируемый караванами, помещениями общественного питания, туалетными блоками, прачечными и так далее.

    Перколяционные тесты

    Вам необходимо провести перколяционный тест и использовать его результаты, так как это важная часть вашей оценки риска.

    Вы должны провести испытание на просачивание, чтобы:

    • получить дренажные характеристики почвы
    • вычислить площадь дренажного поля

    Позволяет определить, подходит ли скорость просачивания через почву для создания системы инфильтрации, соответствующей британским стандартам. Построение системы, соответствующей стандартам, снижает риск загрязнения подземных вод.

    Проведите испытание в соответствии с Британским стандартом BS6297:2007 (+A1:2008) и Строительными нормами (часть H 2015), чтобы получить значение фильтрации ( Vp ).

    Проведите тест на просачивание: сводка

    Перед тестом вы должны выкопать пробную яму, чтобы узнать минимальную глубину до уровня грунтовых вод (стандарт – 1,5 м ниже основания предполагаемой траншеи).

    Если ваша пробная яма предполагает, что затухание может не произойти, возможно, вам придется копать глубже до уровня грунтовых вод. В противном случае вам может потребоваться рассмотреть:

    • модификация вашей системы инфильтрации
    • снижение риска другими способами, такими как повышение уровня лечения

    Возможно:

    • для больших разрядов
    • , если сточные воды содержат опасные вещества
    • там, где нижележащие пласты характеризуются быстрым течением (например, трещинные водоносные горизонты)

    Избегайте проведения теста в экстремальных погодных условиях, таких как засуха, мороз и сильный дождь. Затем вам необходимо выполнить следующие шаги.

    1. Выкопайте не менее 2 отверстий площадью 300 мм и глубиной 300 мм ниже предполагаемого обратного уровня (дна трубы) инфильтрационной трубы. Равномерно разместите их вдоль предполагаемой линии поливной системы.
    2. Заполните каждое отверстие водой не менее чем на 300 мм и дайте ей просочиться в течение ночи.
    3. На следующий день заполните каждую яму не менее чем на 300 мм воды. Затем определите, сколько времени (в секундах) требуется, чтобы вода просачивалась от заполнения 75% до заполнения 25% (общее изменение глубины 150 мм).
    4. Разделите это время на 150, чтобы получить среднее время в секундах, за которое вода упадет на 1 мм.
    5. Повторите шаги с 1 по 4 не менее 3 раз, используя не менее 2 пробных отверстий.
    6. Рассчитайте среднее значение для Vp путем сложения всех значений из каждого теста и деления на количество использованных значений.

    Результаты

    Ваш Vp должен быть между 15 и 100 секундами на мм. Если почва слишком проницаема (Vp составляет от 1 до 15 секунд на миллиметр), стоки будут быстро просачиваться, практически не пропуская воду, и вы можете загрязнить грунтовые воды.

    Если он недостаточно проницаем ( Vp выше 100 секунд на мм), стоки не будут хорошо просачиваться, и вы можете получить застой (нежелательное скопление воды). Это может привести к проблемам с загрязнением суши и неприятным запахам.

    Вам необходимо обсудить альтернативные варианты с Агентством по охране окружающей среды, если:

    • Vp составляет от 1 до 15 секунд на мм
    • Vp больше 100 секунд на мм

    Эти альтернативные варианты могут включать:

    • если почва слишком проницаема – снижение скорости инфильтрации через недра с помощью искусственных дренажных насыпей или песчаных фильтров
    • , если почва недостаточно проницаема — вам потребуется использовать альтернативный метод утилизации, отличный от системы инфильтрации

    Расчет площади дренажного поля

    Значение фильтрации ( Vp ) потребуется для расчета необходимой площади дренажного поля (A) дренажного поля в квадратных метрах (м 2 ).

    Для бытовых объектов также потребуется количество людей, обслуживаемых (максимум, кто мог бы проживать в доме) системой очистки. Для:

    • септиков используйте эту формулу A = p × Vp × 0,25 — умножьте значение фильтрации на количество людей (p), которые обслуживает резервуар, на 0,25
    • Для пакетных очистных сооружений
    • и других жидких стоков с вторичной очисткой используйте эту формулу A = p × Vp × 0,2 — умножьте значение фильтрации на количество людей, обслуживаемых установкой, на 0,2

    Например, если у вас есть 12 человек с очистной системой, выходящей в дренажное поле со значением фильтрации 20 секунд на мм, площадь пола будет:

    • для септиков: A = 12 × 20 × 0,25 = 60 м 2
    • для установки вторичной очистки: A = 12 × 20 × 0,2 = 48 м 2

    Преобразование площади пола

    Вы должны преобразовать площадь пола в линейную траншею на основе ширины траншеи.

    Ширина дренажной траншеи должна быть от 0,3 до 0,9 м.м. Примеры преобразования для траншей разной ширины приведены в Британском стандарте 6297:2007+A1:2008.

    Например, траншея шириной 0,9 м с расчетной площадью пола 60 м 2 дает линейную длину траншеи 66 м.

    Расчет расхода в сухую погоду

    Расход в сухую погоду (DWF) требуется только для очистных сооружений водопроводных сетей, которые получают сточные и дождевые воды из комбинированных коллекторов. Если у вас есть частная система очистки сточных вод, вы должны избегать попадания дождевой воды на завод.

    DWF – среднесуточный расход на очистные сооружения в бездождевой период.

    Формула подробно объясняется в разделе Расчеты и примеры оценки риска грунтовых вод для инфильтрационных систем ( PDF , 304 КБ, 7 страниц). Таким образом, вы можете оценить DWF, выполнив следующие действия:

    1. Рассчитайте общее потребление воды в день, умножив количество людей, обслуживаемых работами, на ежедневное потребление воды (например, 150 литров на человека в день). 4 000 человек × 150 = 600 000.
    2. Рассчитайте просачивание грунтовых вод в канализацию – обычно это 50% от значения, полученного в шаге 1 (например, 0,5 × 600 000 = 300 000), но может быть равно 0, если канализация находится выше уровня грунтовых вод и инфильтрации нет.
    3. Рассчитать приток торговых стоков (например, 160 000 литров в сутки).
    4. Сложите числа шагов с 1 по 3 (например, 600 000 + 300 000 + 160 000 = 1 060 000 литров в день).
    5. Разделите эту цифру на 1000, чтобы получить скорость в м 3 в день (например, 1 060 000/1 000 = 1 060 м 3 в день).

    Расчет скорости инфильтрации: сводка

    Необходимо рассчитать скорость инфильтрации (также известную как скорость гидравлической нагрузки).

    Как рассчитать скорость инфильтрации, подробно объясняется в разделе Расчеты и примеры систем инфильтрации для оценки риска грунтовых вод ( PDF , 304 КБ, 7 страниц). Таким образом, вы можете рассчитать скорость фильтрации через систему инфильтрации в метрах в день следующим образом:

    1. Рассчитайте расход воды на поле (расчетный или измеренный) путем измерения или оценки в м 3 в день.
    2. Вычислите площадь поля в квадратных метрах.
    3. Разделите скорость разряда на площадь.

    Например, для септиктенка, обслуживающего 12 человек (p) со сбросом в дренажное поле в пределах Vp 20 секунд на мм:

    1. Скорость сброса в дренажное поле = 12 × 150 = 1800 литров в сутки или 1,8 м 3 в день.
    2. Площадь дренажного поля = 0,25 × p × Vp = 0,25 × 12 × 20 = 60 м 2 .
    3. Скорость инфильтрации через инфильтрационную систему = 1,8/60 = 0,03 метра в сутки.

    Если скорость инфильтрации превышает максимальную скорость инфильтрации, полученную в результате ваших тестов на перколяцию, вы должны перепроектировать дренажное поле.

    Если ваш сток включает сток поверхностных вод, вам может потребоваться предусмотреть в проекте хранилище для пиковых стоков, а скорость инфильтрации должна быть установлена ​​как максимальная скорость инфильтрации.

    Возможность насыпи грунтовых вод

    Если скорость инфильтрации высока, но способность насыщенного водоносного горизонта уносить эту воду ограничена, сброс может привести к повышению уровня воды и, таким образом, уменьшить толщину ненасыщенной зоны .

    Это означает, что Агентству по охране окружающей среды может потребоваться, чтобы вы провели дополнительную оценку крупных сбросов. Затем вам может потребоваться изменить дренажное поле (например, использовать дренажные насыпи, как описано в BS 629).7:2007 + (А1:2008).

    Вы можете оценить степень насыпи уровня грунтовых вод одним из следующих способов:

    • вычислив его
    • для существующей операции по измерению уровня грунтовых вод в скважинах рядом с полем

    Подход к оценке рисков

    Когда у вас будет достаточно информации и вы выполните первоначальные расчеты, вы можете приступить к оценке рисков. Вы должны проводить оценку риска в многоуровневом подходе (этапах), как указано в руководстве по разрешениям на подземные воды. Каждый этап более сложен и требует больше данных и информации, чем предыдущий этап:

    1. Уровень 1: Проверка рисков.
    2. Уровень 2: Общая количественная оценка рисков ( GQRA ).
    3. Уровень 3: Подробная количественная оценка рисков ( DQRA ).

    После проверки риска вы можете определить, что предлагаемый сброс допустим с точки зрения риска загрязнения подземных вод. Если Агентство по охране окружающей среды согласится, оно выдаст вам разрешение при условии, что все остальные аспекты вашего заявления в равной степени приемлемы. Если нет, то вам потребуется более подробная оценка (например, переход на следующий этап — общую количественную оценку риска).

    Уровень информации, которую необходимо включить в оценку риска, зависит от:

    • объемов сброса
    • тип сточных вод, которые вы предлагаете сбрасывать
    • гидрогеологическая обстановка вашего участка

    Для количественной оценки риска вы будете использовать расчеты или численные модели для оценки:

    • воздействия сброса на подземные воды
    • значение затухания (уменьшение концентрации загрязнения в подземных водах с течением времени)
    • доступное разбавление (только для неопасных загрязняющих веществ)

    Вы должны убедиться, что модели, которые вы используете, создает только компетентный человек (например, опытный гидрогеолог). Эти модели должны основываться на надежной концептуальной модели с использованием гидрогеологических знаний.

    Прежде чем проводить оценку риска

    Прежде чем проводить оценку риска, вы должны прочитать руководство по оценке риска подземных вод, понять термины, концепции и риски, связанные с выдачей разрешений на подземные воды, и что делать, включая:

    • как проводить оценку риска подземных вод и какие этапы («многоуровневый подход»)
    • что такое точки и значения соответствия и как их установить
    • что такое скрининг рисков, когда и как его проводить
    • что такое концептуальная модель и как ее разработать
    • что такое пути, источники и рецепторы, а также модель рецептора исходного пути для оценки риска
    • как исследовать естественные фоновые уровни загрязняющих веществ
    • понимание того, что такое подземные воды и водоносные горизонты и как ваш сброс может повлиять на них
    • как отправить заявку и что нужно отправить (включая электронную копию модели оценки рисков)

    Вам также следует проверить, нужно ли вам проводить какие-либо другие оценки рисков.

    Разработка концептуальной модели

    Перед проведением оценки риска необходимо разработать концептуальную модель. Ваша концептуальная модель послужит основой для оценки рисков, и вам потребуется уточнять ее по мере продвижения оценки.

    Подробная информация о том, как это сделать, содержится в руководстве по оценке рисков для грунтовых вод.

    Все оценки рисков должны включать эту информацию базового уровня.

    В заявке на получение разрешения необходимо указать сведения об объекте, в том числе:

    • сведения о помещениях – жилых (одно- или многоквартирных), производственных, очистных сооружениях
    • место сброса – 12-ти фигурная сетка и карта местности в масштабе 1:10 000
    • детали дренажного поля – площадь в плане, глубина, детали конструкции и дренажа
    • количество лиц, связанных с выгрузкой (если применимо, например, для жилья или офиса)

    Вы должны указать, как вы будете очищать сточные воды, в том числе:

    • тип сточных вод – бытовые сточные воды, промышленные сточные воды или и то, и другое (комбинированное)
    • сведения о любой предварительной очистке сточных вод – септик, пакетная очистная установка, септик, тростниковая заросль или другие способы

    Необходимо указать геологические особенности участка, в том числе:

    • характеристики почвы или подпочвы до 3 м ниже основания дренажного поля – толщина, описание (например, глина и ил) ниже дренажного поля
    • Геология, в том числе сплошная и штрековая – каротажи и шурфы, геологические карты
    • при наличии каких-либо карстовых образований (элементов ландшафта, образовавшихся в результате растворения растворимых горных пород, таких как известняк и гипс), например, растворов, больших трещин, пещерных систем
    • насколько он близок к рецепторам, например, расстояние до ближайших водозаборов (родников, колодцев, скважин), поверхностных водотоков, местообитаний водно-болотных угодий

    Необходимо включить расчеты и результаты испытаний качества сброса и нагрузки, в том числе:

    • скорость сброса (м 3 в день) – измеренная или рассчитанная на основе количества людей и типа помещения или расчетного стока в сухую погоду
    • скорость гидравлической нагрузки (также известная как скорость инфильтрации)
    • результаты перколяционных или других тестов на инфильтрацию
    • состав сброса – результат химических испытаний или опубликованные данные (для небольших сбросов сточных вод)

    Необходимо указать экологическую обстановку объекта, в том числе:

    • среда подземных вод – основной водоносный горизонт, вторичные водоносные горизонты A или B, непродуктивные пласты, он находится в зоне охраны источника ( СЗЗ ), водоохранной зоне или защитных зонах ( СгЗ )
    • глубина до уровня грунтовых вод (толщина ненасыщенной зоны) – включают сезонные колебания уровня воды, признаки заболачивания, сведения о просачивании воды или уровне стоячей воды в пробных карьерах
    • гидравлическая проводимость водоносного горизонта – можно использовать литературные значения (например, физические свойства основных водоносных горизонтов в Англии и Уэльсе)

    Для того, чтобы узнать, насколько близко сток находится к поверхностным водотокам, вам также может понадобиться отправить информацию по:

    • речным потокам
    • качество воды
    • экологический статус
    • для чего используется вода (например, для рыбного хозяйства или в качестве источника питьевой воды)

    Это будет зависеть от:

    • к чему приводят ваши первые результаты оценки риска
    • , если ваш сайт находится в секретном месте

    Вам также может понадобиться дополнительная информация о близлежащих точках водозабора, включая тип забора и для чего вы его используете.

    Вы также должны включить любую историческую информацию и информацию об окружающей среде, в том числе:

    • риск наводнения и если объект находится в пойме
    • сведения об исторических сбросах в дренажное поле
    • любые участки, представляющие особый научный интерес, или планы действий по видам

    Вам необходимо получить расширенную информацию, если у вас есть более крупные и сложные сбросы, чтобы вы могли провести многоуровневую оценку риска соответствующего уровня.

    Если Агентство по охране окружающей среды попросит вас прислать расширенную информацию, вы также должны включить всю основную информацию и:

    • историческое землепользование – промышленная площадка, загрязненная земля или другое
    • подробности эксплуатации и технического обслуживания – контроль скорости сброса, качества стоков, уровня жидкости в распределительной камере
    • механизм потока – трещинный или межгранулярный поток
    • направление течения подземных вод – скважины для мониторинга подземных вод
    • гидравлический градиент — если у вас есть скважины для мониторинга грунтовых вод, которые позволяют измерять уровень грунтовых вод (скважины, которые можно погружать), вы можете использовать их для расчета гидравлического градиента
    • эффективная пористость водоносного горизонта – можно использовать литературные значения
    • глубина смешивания – по каротажным диаграммам, отбору проб подземных вод или теоретическим расчетам
    • характеристики почвы или подпочвы (где применимо) до 3 м ниже основания дренажного поля и буровых бревен и пробных ям
    • гидравлическая проводимость водоносного горизонта – данные для конкретного участка

    Агентство по охране окружающей среды может попросить вас предоставить исчерпывающую информацию в зависимости от риска, который представляют ваши выбросы, и чувствительности реципиентов. Вам необходимо будет предоставить расширенную информацию об оценке рисков, если вы выписываете:

    • между 15 и 50 м 3 сточных вод в сутки
    • 25 м 3 Торговые сточные воды в день или менее
    • у вас есть комбинированные переливы канализации или аварийные переливы

    Если Агентство по охране окружающей среды просит вас предоставить исчерпывающую информацию, вы также должны предоставить всю основную и расширенную информацию, а также:

    • свойства почвы и горных пород – литология (описание горных пород), содержание влаги, содержание органического углерода и другие факторы отсталости
    • качество подземных вод, подъем и спуск поля сброса из скважин для мониторинга подземных вод

    Проведение оценки рисков (уровень 1)

    Для очищенных бытовых сточных вод объемом до 15 м 3 в день (за пределами СЗЗ 1) Агентство по охране окружающей среды проведет для вас оценку рисков. Он будет основываться на информации, которую вы отправляете вместе с приложением. Затем Агентство по охране окружающей среды определит, нужно ли вам проводить дальнейшую оценку или предоставлять дополнительную информацию.

    Для всех других выписок вам необходимо будет включить раздел проверки риска в вашу собственную оценку риска. На основании первоначальной проверки объекта на наличие рисков ваши сбросы могут быть признаны приемлемыми на основании одного или нескольких из следующих факторов:

    • концентрации неопасных загрязнителей в сбросах ниже соответствующего экологического стандарта или естественного фонового уровня, применимого к принимающие подземные воды
    • наличие непродуктивных наносов или непродуктивных коренных пород (под объектом или вблизи него нет водоносных горизонтов) и удаленность от поверхностных вод означает, что риск для любого выявленного рецептора, зависящего от подземных вод, очень низок
    • объем (скорость гидравлической нагрузки) сброса очень мал, поэтому потребуется лишь минимальное разбавление нижележащих грунтовых вод, чтобы избежать загрязнения неопасными загрязняющими веществами
    • выбросы имеют концентрацию опасных веществ, достаточно близкую к соответствующему MRV или естественному фоновому уровню в подземных водах (в зависимости от того, какой уровень выше), чтобы вы могли оценить, что процессы затухания в ненасыщенной зоне или непосредственное разбавление на уровне грунтовых вод предотвратят ввод вредных веществ

    Когда концентрация опасных веществ в сбросе достаточно близка к соответствующей MRV – это значение обычно соответствует уровню обнаружения или согласованному минимальному практическому аналитическому значению. Вам необходимо оценить на качественном уровне, что процессы затухания в ненасыщенной зоне или непосредственное разбавление на уровне грунтовых вод предотвратят попадание вредных веществ.

    Основная информация, необходимая для скрининговой оценки, включает:

    • размер разряда
    • результаты перколяционных испытаний
    • глубина до уровня грунтовых вод
    • геология (описание и мощность грунтов и пластов по бревнам из раскопок)
    • сведения о рецепторах и близость к ним

    Проведение общей количественной оценки риска (уровень 2)

    Если после скрининга риска уровня 1 вам необходимо выполнить GQRA , вы должны понимать источники, пути и реципиенты в отношении ваших сбросов и условий окружающей среды.

    Следует использовать консервативные допущения для входных значений для разбавления, незапаздывающего и запаздывающего времени прохождения и коэффициента затухания.

    GQRA подходит для действий, когда применимы оба следующих условия:

    • вы можете точно определить источник
    • известные свойства грунта легко могут снизить риски для нижележащих грунтовых вод до «низких», даже если существуют неопределенности в отношении толщины и свойств нижележащих слоев

    Узнайте больше о том, что необходимо для GQRA . Вы можете увидеть примеры в Расчетах и ​​примерах оценки риска подземных вод для систем инфильтрации ( PDF , 304 КБ, 7 страниц), но для своих расчетов вам следует использовать рабочую таблицу инфильтрации J5.

    Вы должны использовать этот или другие инструменты оценки рисков только в том случае, если у вас есть хорошая концептуальная модель и вы считаете, что расчеты на листе применимы к ней.

    Если вы решите не использовать лист инфильтрации, вам нужно будет использовать эквивалентную модель. Модель должна будет использовать основные уравнения (из оценок риска подземных вод для расчетов инфильтрационных систем и примеров ( PDF , 304 КБ, 7 страниц)) для определения влияния сброса на качество подземных вод и определения нормативов сброса.

    Проведение подробной количественной оценки риска (уровень 3)

    Вам необходимо будет выполнить DQRA , если вы определили потенциальный риск в GQRA на основе относительно простых расчетов и консервативных предположений.

    A DQRA требуется более подробная информация о конкретном объекте, и вам нужно будет подтвердить это расследованиями. Обычно вы будете использовать более сложный вероятностный подход к моделированию для оценки влияния неопределенностей на входные данные.

    Вам также может понадобиться провести DQRA , если количество и качество сброса могут значительно измениться с течением времени (это может иметь место в случае сброса промышленных сточных вод).

    Моделирование и использование инструментов

    Вы можете использовать инструмент электронной таблицы Агентства по охране окружающей среды (рабочий лист J5 по инфильтрации) для оценки сбросов в системы инфильтрации.

    Рабочий лист инфильтрации и другие инструменты оценки риска должны использоваться только гидрогеологами с соответствующим опытом или теми, кто имеет опыт оценки риска подземных вод.

    Вам необходимо оценить, подходит ли использование этого инструмента электронных таблиц для вашего объекта (например, он не подходит для сильно трещиноватых и трещинных потоков, поскольку он был разработан для матричных потоков). Если это не так или вы решите не использовать лист инфильтрации J5, вы должны использовать альтернативную численную модель и объяснить, почему вы ее использовали.

    Более сложные модели оценки рисков

    Если вам необходимо использовать более сложные модели оценки рисков DQRA с более подробной информацией о конкретном объекте, вам, как правило, придется использовать подход вероятностного моделирования. Это необходимо для оценки влияния неопределенностей во входных данных.

    Вам потребуются реалистичные входные значения, которые предполагают распределение (например, нормальное или логарифмически нормальное) значений в пределах диапазона для моделей (таких как модель ConSim Агентства по охране окружающей среды).

    Модель ConSim включает возможность моделировать сбросы в отстойники (ямы, куда вы отводите сточные воды, чтобы они медленно стекали в окружающую почву). Вы можете рассматривать замачивание как систему инфильтрации, используя площадь и скорость инфильтрации из тестов перколяции.

    Установка точек соответствия для оценки рисков

    Вы должны установить точки соответствия для сбросов на землю, если вы выполняете DQRA или GQRA .

    Вы не должны нарушать значения соответствия при моделировании оценки рисков. Если вы это сделаете, вам нужно будет либо увеличить процесс обработки отходов, либо обновить и улучшить конструкцию вашей дренажной системы.

    Вы можете увидеть, где установить точки соответствия в основном руководстве по оценке риска подземных вод.

    Вы также можете увидеть иллюстрацию с руководством в разделе Где установить точки соответствия для оценки риска грунтовых вод для систем инфильтрации ( PDF , 87,1 КБ, 1 страница)

    Исследования участка

    Возможно, вам придется провести исследование участка в рамках оценки риска, чтобы получить:

    • глубину грунтовых вод
    • гидравлический градиент и режим течения
    • свойства (такие как содержание влаги, эффективная пористость, гидравлическая проводимость, наличие трещин или трещин)
    • качество фона
    • специфические детали объекта, такие как последствия предыдущих разрядов

    Вам также необходимо:

    • отправить доказательства использования деградации в любом DQRA
    • см. руководство по проектированию и установке точек мониторинга качества подземных вод.

    Агентство по охране окружающей среды использует данные мониторинга расследования и вашу заявку на оценку рисков, чтобы оценить, выдаст ли оно вам разрешение. Это отличается от мониторинга для проверки текущего соблюдения разрешения, известного как «необходимое наблюдение» (необходимый мониторинг подземных вод как часть процесса выдачи разрешений).

    Вещества по образцу

    Ваша оценка рисков должна быть сосредоточена на опасных веществах и, при необходимости, неопасных загрязняющих веществах в сточных водах, которые с наибольшей вероятностью могут оказать воздействие на грунтовые воды или связанные с ними чувствительные рецепторы.

    Вы должны идентифицировать вещества для моделирования на основе:

    • опасных веществ в высоких концентрациях по сравнению с их MRV и фоновыми концентрациями в подземных водах
    • неопасные загрязнители в высоких концентрациях по сравнению с соответствующими веществами в окружающей среде

    Из них следует рассматривать вещества, которые при движении сброса вниз через подземные грунты, породы и пласты:

    • наименее вероятно ослабляются (и могут использоваться в качестве маркерного вещества при мониторинге)
    • ослабление за счет различных механизмов (например, ослабление металлического кадмия путем сорбции или осаждения или ослабление содержания аммония в результате превращения в нитрат)

    См. опасные вещества, на которые следует обратить внимание.

    Опасные вещества

    Для грунтовых вод необходимо установить точку соответствия в месте их входа в зону насыщения непосредственно под полем инфильтрации. Зона насыщения – это область водоносного горизонта ниже уровня грунтовых вод, где все поры и трещины насыщены водой под давлением, превышающим атмосферное давление.

    Если вам необходимо контролировать скважины для подтверждения результатов оценки рисков, вы должны установить точку соответствия как можно ближе к точке входа в зону насыщения.

    Необходимо учитывать только мгновенное разбавление, которое происходит при контакте стока с грунтовыми водами. Но не раньше, чем происходит затухание в зоне насыщения или разбавление потоком подземных вод ниже или вне зоны смешения.

    Неопасные загрязнители

    Для неопасных загрязнителей вы можете установить точки соответствия:

    • существующее водопользование (например, водозаборная скважина, родник, заболоченное место, ручей или река)
    • точка между этим рецептором и сбросом по пути загрязнения

    Если ресурсы подземных вод (а не определенные реципиенты) находятся под угрозой, вам необходимо учитывать экологическую чувствительность водоносного горизонта. Например, насколько это важно локально для источника питьевой воды.

    Объектом воздействия в этом случае будет теоретическая отводящая скважина в точке не более:

    • 50 м от границы сброса (в основном или стратегически важном вторичном водоносном горизонте)
    • 250 м от границы сброса (во вторичном водоносном горизонте местного значения)

    Более крупные сбросы

    Для более крупных сбросов вы должны включить в свою оценку основные вызывающие озабоченность вещества, которые с наибольшей вероятностью могут быть обнаружены в сточных водах, а также:

    • ортофосфаты, особенно если реципиентом являются поверхностные воды и они подпадают под действие Директивы о среде обитания обозначение, например, Зона особой защиты или Особо охраняемая территория (ООПТ или SAC)
    • металлы (в зависимости от результатов анализа стоков)
    • опасные вещества (по результатам анализа стоков)
    • углеводороды (в зависимости от результатов анализа стоков)
    • бор (по результатам анализа стоков)
    • прочие вещества, такие как фармацевтические препараты или хлорированные углеводороды

    При крупных сбросах сточных вод (более 50 м 3 в сутки) необходимо провести химический анализ промышленных стоков.

    Потребность в химическом анализе небольших сбросов сточных вод будет зависеть от конкретного участка.

    Процессы разбавления и ослабления, которые следует учитывать при оценке

    Несколько важных процессов, вероятно, уменьшат воздействие на грунтовые воды сбросов жидких стоков на дренажное поле. При оценке необходимо учитывать следующие процессы:

    • сорбция – реакция между матрицей водоносного горизонта и растворенным веществом, которая удаляет растворенные вещества из подземных вод и снижает кажущуюся скорость движения растворенных веществ
    • замедление – снижение кажущейся скорости движения растворенных веществ
    • биодеградация – снижение концентрации загрязняющих веществ по мере того, как микробы разлагают загрязняющие вещества, и сильно зависит от геохимической среды
    • Абиотическая деградация – химические превращения, которые разлагают загрязнители и зависят от свойств загрязняющих веществ и геохимической среды
    • Улетучивание – процесс удаления загрязняющих веществ из грунтовых вод и перевода их в почвенный газ
    • Дисперсия
    • – снижает концентрацию загрязняющих веществ из-за того, что подземные воды движутся с разной скоростью или по разным путям в водоносном горизонте
    • диффузия – загрязняющее вещество перемещается из области с более высокой концентрацией в области с более низкой концентрацией, уменьшая концентрацию загрязняющего вещества

    Затухание и поток грунтовых вод

    Если у вас есть большая система сброса или инфильтрации в чувствительной зоне (например, СЗЗ или защитная зона ( СгЗ ), установленная для нитратов), вам необходимо будет включить вспомогательную информацию о свойствах ненасыщенной зоны, в том числе:

    • Мощность и литология почв, недр и горных пород
    • влажность
    • объемная плотность грунта
    • фракция органического углерода

    Также необходимо включить поток грунтовых вод в водоносный горизонт ниже дренажного поля (направление потока, гидравлический уклон и свойства водоносного горизонта).

    Если вы обнаружите трещины или переломы

    Если вы обнаружите трещины или переломы в ходе предварительной оценки риска, вам необходимо принять это во внимание при моделировании оценки риска. Расчеты коэффициентов разбавления и затухания в рабочем листе инфильтрации предполагают, что поток проходит через матрицу почвы или породы и что нет быстрого обходного потока (он «межзерновой»).

    Большинство камней имеют трещины. Вы можете частично учесть это, изменив входные значения, такие как пористость и проницаемость, чтобы сделать их сопоставимыми с системой межкристаллитного потока.

    Если поток в трещинах настолько значителен, что вы не можете обоснованно сравнивать, или если порода карстовая и более вероятен быстрый обводной поток, вам необходимо сделать свою оценку более консервативной. Сделайте это, используя простое разбавление и предполагая высокую проницаемость.

    Затухание, вероятно, будет очень ограниченным в карстовых условиях с быстрым течением. Вам нужно будет использовать полевые данные, такие как тестирование индикаторов подземных вод и измерение расхода, и вам, возможно, придется использовать более сложный подход к моделированию.

    Сильнотрещиноватые или карстовые известняковые системы

    Для сильнотрещиноватых или карстовых известняковых систем (например, обозначенных на геологических картах местного масштаба) ваши модели должны быть консервативными и учитывать только разбавление.

    Возможно, вам потребуется провести более подробные исследования, чтобы убедиться, что область инфильтрации стока не находится над крупной трещиной или карстовым образованием. Ваши тесты на перколяцию должны показать, есть ли быстро дренирующиеся пласты.

    Для систем с двойной пористостью, таких как Chalk, можно предположить эквивалентную эффективную пористость (диффузию между трещинной и поровой водой).

    Вам необходимо спроектировать систему так, чтобы скорость сброса не превышала гидравлическую мощность ненасыщенной зоны, что приводило к быстрому обходу.

    Вам нужно будет отправить электронную копию вместе с заявкой на модель в Агентство по охране окружающей среды, чтобы проверить ваш подход и соответствующие данные по конкретному месту. Если вы используете лист инфильтрации или ConSim, отправьте его копию. Если вы использовали свою собственную модель, вам нужно будет отправить ее и ваши работы по ее сборке.

    Агентство по охране окружающей среды может попросить вас показать, что вблизи водосборного поля отсутствуют карстовые образования (например, воронки, ласточки или долины) или другие предпочитаемые пути.

    Мониторинг активности разряда

    Возможно, вы уже выполнили некоторый мониторинг в рамках своего приложения. Если вы получили разрешение, вам, возможно, придется продолжать контролировать свою деятельность, чтобы убедиться, что вы остаетесь в рамках оценки риска. В условиях вашего разрешения будет указано, как часто и какие факторы (например, какие химические вещества являются важными) вам необходимо контролировать.

    Вам может потребоваться выполнить одно или несколько из следующих действий:

    • эксплуатационные проверки и записи (например, отбор проб, техническое обслуживание и инспекционные проверки)
    • измерения расхода и качества сточных вод
    • Уровень подземных вод и качество подземных вод в скважинах, расположенных вокруг замеров системы инфильтрации
    • качество воды в измерениях связанных рецепторов

    В соответствии со схемой «платы за сбросы» Агентство по охране окружающей среды обычно осуществляет необходимый мониторинг сточных вод и грунтовых вод (при наличии существующих скважин). Но если у вас есть соглашение оператора о самоконтроле или если ваше разрешение требует от вас этого, вы будете выполнять часть мониторинга.

    Вам нужно будет обеспечить необходимую инфраструктуру мониторинга и механизмы доступа, независимо от того, являетесь ли вы сотрудником Агентства по охране окружающей среды, которое осуществляет мониторинг.

    В вашем разрешении будет указано, нужно ли вам проводить измерения расхода нагнетания.

    Мониторинг сточных вод

    Для очищенных сточных вод в вашем разрешении будет указано, какие параметры вам может потребоваться контролировать. Как правило, вещества, которые необходимо контролировать, включают аммоний и общий неорганический азот. Для более крупных сбросов следует изложить рекомендации по контролю скорости и качества сброса сточных вод, в том числе:

    • частота измерения
    • параметры, которые вы будете измерять

    Возможно, вам потребуется провести мониторинг общего содержания азота на конкретном участке. Это зависит от риска, который сбросы сточных вод представляют для водной среды, особенно в чувствительных местах, таких как SgZs , где концентрация нитратов в грунтовых водах вызывает беспокойство.

    Дополнительный мониторинг

    Агентство по охране окружающей среды может попросить вас провести мониторинг вашего объекта в рамках процесса расследования, если сточные воды на объекте:

    • уже разряжается
    • сточных вод было сброшено за последние

    Это может включать:

    • мониторинг нисходящего и восходящего градиента
    • мониторинг самих стоков

    Отчетность: то, что вы должны отправить вместе с заявлением

    Вы должны предоставить полное и четкое описание действий при оценке риска. Агентство по охране окружающей среды может отклонить вашу заявку, если оно не уверено в используемых вами моделях или предоставленной вами информации. Точно так же, если Агентство по охране окружающей среды проводит оценку риска от вашего имени, ему потребуется информация, необходимая для проведения оценки для вас.

    Вы должны отправить подробную информацию об очистке сточных вод и объекте, в том числе:

    • подробную информацию о типе и источнике сточных вод (например, бытовые сточные воды)
    • сведения о скорости разряда, частоте и продолжительности
    • подробности процесса лечения
    • ваша скорость гидравлической нагрузки (также известная как скорость инфильтрации)
    • информация о глубине до уровня грунтовых вод и описание почвы

    Вы также должны отправить информацию о вашем объекте и вашем оборудовании, в том числе:

    • описание того, как вы будете контролировать качество строительства или проектирования, например, сертификаты строительных норм
    • Подробная информация о том, как вы будете использовать и обслуживать систему, чтобы убедиться, что система работает в соответствии с проектом (например, очистка септических резервуаров, обслуживание комплексных очистных сооружений)

    Вам также необходимо будет отправить подробную информацию о системе инфильтрации или дренажном поле, включая:

    • карту с указанием местоположения и схемы дренажного поля
    • Проект дренажной системы (включая планы и разрезы)
    • площадь дренажного поля и как это получилось
    • результаты испытаний на инфильтрацию или перколяцию

    Вы не должны размещать дренажные поля в районах, которые, как известно, страдают от наводнений, так как это может привести к загрязнению и проблемам со здоровьем.

    Узнайте, как и куда отправить оценку рисков.

    Модели и данные

    Когда вы проводите собственную оценку рисков, вы должны отправить электронную копию моделей оценки рисков, которые вы используете в своем приложении. В рамках процесса определения разрешения Агентство по охране окружающей среды проверит ваш анализ рисков. Вы должны отправить с ним любые соответствующие данные сайта.

    Основные рекомендации по мониторингу

    Вы должны отправить рекомендации по основному мониторингу подземных вод. Вы должны обращаться к своей концептуальной модели при разработке системы мониторинга.

    4.4 Подземная инфильтрация | Philadelphia Water Stormwater Plan Review

    4.4 Подповерхностная инфильтрация

    Загрузите резюме этого SMP и его руководства по техническому обслуживанию, а также краткую справочную информацию для клиентов и разработчиков:
    SMP для подповерхностной инфильтрации, One-Sheet
    Руководство по техническому обслуживанию подземной инфильтрации, один лист

    4.

    4.1 Подземная инфильтрация Введение

    Методы управления ливневыми водами с подповерхностной инфильтрацией (SMP) обычно представляют собой каменные гряды или бассейны с накопительными трубами под ландшафтными или мощеными поверхностями. Ливневые воды стекают в подповерхностный инфильтрационный СМП, где собираются в совокупном пустотном пространстве и инфильтрируются в окружающий грунт. Сухие колодцы, инфильтрационные траншеи и инфильтрационные пласты — вот несколько примеров этого типа SMP.

    SMP для подповерхностной инфильтрации можно комбинировать с другими SMP последовательно, чтобы соответствовать Правилам ливневых вод Департамента водоснабжения Филадельфии (PWD) (Правилам ливневых вод). Разработчик может обратиться к Разделу 3.2.3 для получения информации об использовании SMP последовательно.

    Проектирование SMP для подземной инфильтрации не ограничивается примерами, показанными в этом тексте. Успешные планы управления ливневыми стоками будут сочетать в себе соответствующие материалы и конструкции, характерные для каждого участка.

    Пример подземного инфильтрационного бассейна в Филадельфии
    Когда можно использовать подповерхностную инфильтрацию?

    SMP для подповерхностной инфильтрации следует рассматривать только в том случае, если SMP для поверхностной биоинфильтрации/биоудержания невозможно выполнить на месте.

    Подповерхностная инфильтрация SMP должна иметь подстилающую почву, которая при испытании в соответствии с процедурой тестирования инфильтрации, описанной в Разделе 3.3, признана пригодной для инфильтрации. Их можно использовать для управления ливневыми стоками как на малых, так и на больших участках. Для больших объектов можно интегрировать несколько SMP для подповерхностной фильтрации для управления большими площадями.

    SMP для подземной инфильтрации — это универсальные SMP, подходящие для многих типов застройки, от частных жилых домов до коммерческих проектов с высокой плотностью застройки. При условии оценки нагрузки на вскрышные породы и конфликтов коммуникаций их можно размещать под газонами и рекреационными зонами, а также парковками и другими поверхностями с ограниченным ландшафтом.

    Основные преимущества подповерхностной инфильтрации
    • Управляет ливневыми стоками, не занимая места на поверхности или на крыше
    • Благодаря гибким вариантам дизайна можно размещать под газонами и зонами отдыха, а также под парковками и другими непроницаемыми зонами при наличии ограниченного пространства
    • Может быть хорошим вариантом для выполнения требований по борьбе с наводнениями на участках с ограниченным доступом
    Ключевые ограничения подповерхностной инфильтрации
    • Могут быть более дорогостоящими и сложными в установке и обслуживании, чем поверхностные методы, такие как SMP биоинфильтрации
    • Не подходит для стока с высоким содержанием наносов без агрессивной предварительной обработки
    • Требовать строгого соблюдения регулярных плановых проверок, поскольку необходимость технического обслуживания не всегда очевидна
    • Обычно приводит к дополнительным расходам на техническое обслуживание из-за ограничений доступа и требований Управления по охране труда и здоровья (OSHA)
    • Не улучшает естественную эстетику и не обеспечивает дополнительных экологических преимуществ, связанных с SMP с растительностью, таких как создание среды обитания и улучшение качества воздуха
    Ключевые аспекты конструкции для подземной инфильтрации
    • Должна быть обеспечена соответствующая предварительная обработка для удаления отложений и мусора перед сбросом в систему подземной инфильтрации. Подход к предварительной обработке должен быть разработан на основе ожидаемого уровня нагрузки наносов и сложности удаления наносов.
    • Подземные камеры, ящики, трубы или арки могут использоваться для увеличения пустого пространства и уменьшения площади SMP; тем не менее, необходимо провести надлежащий анализ, чтобы убедиться, что требования по коэффициенту загрузки не превышены. Долгосрочное техническое обслуживание также должно быть тщательно продумано при оценке таких систем.
    • Система и доступ для обслуживания должны быть расположены в зоне, где обслуживание и возможный ремонт могут проводиться с минимальным вмешательством в окружающую среду.
    • Если применимо, следует учитывать пригодность конструкции для поддержки вскрышных пород и транспортной нагрузки.
    • Области загрязнения почвы или неустойчивых почв могут нуждаться в восстановлении или стабилизации перед установкой SMP для подповерхностной инфильтрации.
    Типы подземной инфильтрации

    Подповерхностные инфильтрационные SMP бывают различных форм и размеров, но обычно относятся к следующим трем категориям:

    Подземное хранилище камней состоит из заглубленных каменных пластов, обернутых геотекстилем, которые способствуют инфильтрации в недра. Каменные пласты-хранилища обеспечивают наименьший объем хранения на единицу площади среди типов подповерхностной инфильтрации. Удаление отложений из подземных каменных хранилищ затруднено, что требует эффективной предварительной обработки.

    Подземное хранилище труб и камер состоит из перфорированных пластиковых или металлических труб или трубообразных линейных камер, которые размещаются в каменном ложе, чтобы обеспечить больше хранения на единицу объема и способствовать проникновению в недра. Различные размеры и формы труб могут использоваться для оптимизации объема хранилища в соответствии с конкретными требованиями объекта.

    Подземный пластиковый решетчатый склад состоит из подземных пластиковых конструкций, которые можно штабелировать и соединять между собой, образуя различные формы и размеры. Сетевые системы могут обеспечить до 95% свободного пространства для хранения ливневых стоков.

    4.4.2 Компоненты подземной инфильтрации

    Рисунок 4. 4-1: Подповерхностная инфильтрация с типичными характеристиками

    Компонент предварительной очистки

    Системы предварительной очистки улавливают мусор, отложения и/или загрязнители перед подачей в зону инфильтрации ливневых стоков . Потребности в предварительной очистке будут значительно различаться в зависимости от состава дренажной зоны и ее использования. Предварительная очистка может включать в себя такие конструкции, как отстойники и ловушки, отстойники/песковые камеры или сепараторы, сетчатые фильтры, входные вставки или другие соответствующие сборные или запатентованные конструкции для удаления отложений, всплывающих веществ и/или углеводородов из ливневых стоков перед транспортировкой в ​​водоочистные сооружения. подповерхностная инфильтрация СМП.

    Предварительная очистка может также состоять из фильтровальных лент, передних отсеков и валов. Разработчик может обратиться к разделу 4.10 «Предварительная обработка» для получения дополнительной информации о системах предварительной обработки.

    Компонент управления входным отверстием

    Системы управления входным отверстием направляют и контролируют поток ливневых вод из зоны водосбора в подповерхностный SMP инфильтрации. Потребности в управлении входом будут варьироваться в зависимости от конструкции систем транспортировки ливневых стоков и планировки участка. Проектировщик может обратиться к Разделу 3.4.2 за руководством по проектированию системы транспортировки ливневых стоков.

    Регуляторы впуска могут включать в себя делители потока, отверстия без бордюров, рассеиватели энергии и впускные отверстия. Разработчик может обратиться к разделу 4.11 «Управление входом» для получения дополнительной информации о элементах управления на входе.

    Зона хранения Компонент

    Зоны хранения в пределах подземной инфильтрации SMP временно удерживают ливневые стоки, когда они просачиваются в естественные почвы. Компонент хранения SMP для подземной инфильтрации обычно состоит из заполненного камнем слоя или траншеи с ровным дном, который может включать или не включать трубы, арки, бетонные своды, ящики, пластиковые решетки или другие частные конструкции. Пустоты между камнями и/или конструкциями собирают ливневые воды до тех пор, пока они не проникнут в окружающие почвы.

    Компонент управления выпускным отверстием

    Контроль выпускного отверстия внутри подповерхностной инфильтрации SMP может выполнять ряд функций, включая следующие:

    • Контроль количества воды, запасаемой для инфильтрации;
    • Соблюдение требований по времени простоя слива;
    • Контроль скорости сброса с СМП и ограничение высоты водной поверхности во время различных штормовых явлений; и/или
    • Обход потоков от крупных штормовых явлений.

    Элементы управления на выходе могут включать отверстия, водосливы или распределители уровня. Разработчик может обратиться к разделу 4.12 «Управление выпуском» для получения дополнительной информации об управлении выпуском.

    Компонент доступа для осмотра и обслуживания

    Безопасный и простой доступ для осмотра и обслуживания ко всем основным компонентам SMP для подземной инфильтрации имеет решающее значение для обеспечения долгосрочной работы. Точки доступа обеспечивают доступ к подземным системам как для осмотра и текущего обслуживания, так и для откачки воды из подземных СМП в случае выхода из строя или серьезного повреждения. Люки обеспечивают доступ обслуживающего персонала и оборудования для проведения технического обслуживания и осмотров. Прочистки обеспечивают доступ к шлангам и вакуумному оборудованию. Наблюдательные колодцы обеспечивают доступ к нижней части подземных систем для проверки и мониторинга производительности. Структуры доступа также могут выполнять дополнительные функции, например, соединение подземных труб.

    4.4.3 Стандарты проектирования подземной инфильтрации

    Общие стандарты проектирования
    1. Максимально допустимое время дренажа составляет 72 часа после 24-часового шторма.
    2. Максимально допустимое отношение нагрузки на непроницаемую зону прямого подключения (DCIA) к площади основания SMP составляет 10:1.
    3. Положительный перелив должен быть обеспечен для сильных штормов, вплоть до 100-летнего 24-часового шторма или, если проект освобожден от контроля наводнений, десятилетнего 24-часового шторма. Переливные конструкции и трубы должны быть рассчитаны на то, чтобы выдерживать по крайней мере десятилетний 24-часовой шторм.
    4. Минимальное допустимое расстояние между подземными инфильтрационными бассейнами и любой прилегающей линией частной собственности составляет десять футов. Сюда входят частично облицованные бассейны. Допускается размещение СМП в непосредственной близости от полосы отвода общего пользования (ПО).
    5. Минимальное допустимое расстояние между подземными инфильтрационными бассейнами и любым зданием или подпорной стеной составляет десять футов. Сюда входят частично облицованные бассейны. Применяются следующие требования и исключения:
      1. Для существующих и планируемых зданий с подвалами отступ измеряется от стены подвала.
      2. Для существующих зданий без подвалов и существующих подпорных стен уступ измеряется от фундамента и может быть отменен, если представлен подписанный и запечатанный геотехнический анализ, который оценивает воздействие инфильтрации и земляных работ на существующий фундамент и определяет его целесообразность.
      3. Для предлагаемых зданий без подвалов и предлагаемых подпорных стен отступ измеряется от фундамента и может не учитываться, если предлагается проектировать фундамент с учетом близости бассейна.
    6. Требования к проникновению:
      1. Разработчик может обратиться к разделу 3.3 за информацией о требованиях к испытаниям на проникновение.
      2. SMP должен располагаться не менее чем на два фута над любой слабо инфильтрирующей почвой, сезонным высоким уровнем грунтовых вод, коренной породой или другой ограничивающей зоной.
      3. Для гидрологического моделирования инфильтрация должна применяться к площади горизонтальной поверхности (зоне SMP), а не к смоченной области.
      4. Почвы, лежащие в основе методов инфильтрации, при проверке в соответствии с процедурой тестирования инфильтрации, описанной в Разделе 3.3, должны быть признаны пригодными для инфильтрации. Если осуществимость проникновения неизвестна и решение отложено до строительства, заявитель должен представить два полных проекта (например, планы, расчеты, онлайн-технический рабочий лист и т. д.) для сценариев проникновения и отсутствия проникновения, которые будут полностью рассмотрены. Будет выдано условное одобрение PCSMP, и в письме об одобрении будут указаны оба набора планов. После тестирования на проникновение в письмо об одобрении PCSMP будет включен только набор планов соответствующего проекта.
      5. Почвы со скоростью более десяти дюймов в час требуют внесения поправок в почву. Во время строительства, после достижения окончательных отметок земляного полотна, слой измененного грунта толщиной два фута должен быть уложен по всему поперечному сечению проникающего SMP, ниже нижней отметки SMP, и должно быть выполнено как минимум три испытания на фильтрацию. в измененном слое почвы. Если установлены поправки к почве и определено, что испытанная скорость инфильтрации находится за пределами допустимого диапазона PWD или значительно отличается от расчетной скорости инфильтрации, потребуются дополнительные поправки к почве и / или изменение конструкции SMP. Разработчик может обратиться к Разделу 3. 3 за дополнительными подробностями.
      6. Если инфильтрационный SMP используется в качестве временного отстойника во время строительства, обратная отметка инфильтрационного SMP должна быть как минимум на три фута ниже отметки дна отстойника перед преобразованием в бассейн.
      7. Инфильтрирующий SMP в зоне влияния любых близлежащих коллекторов или отводов должен быть установлен с непроницаемой прокладкой. Зона влияния определяется областью в пределах линии уклона 1:1 (Г:В) от внешнего края канализационного коллектора или его отвода.
    7. При необходимости необходимо учитывать структурную пригодность для поддержки вскрышных пород и транспортной нагрузки.
    Стандарты проектирования предварительной обработки
    1. Приемлемые формы предварительной обработки должны быть включены в конструкцию. Требуется предварительная очистка стока со всех входов. Как минимум, это может быть достигнуто за счет использования отстойников и ловушек для водоприемников, отстойников с ловушками после траншейных дрен и фильтрующих полос для наземного стока.
    2. Разработчик может обратиться к разделу 4.10 «Предварительная обработка» для получения дополнительной информации о стандартах проектирования систем предварительной обработки.
    Стандарты проектирования впускных клапанов
    1. Разработчик может обратиться к разделу 4.11 «Впускные регуляторы» для получения информации о стандартах проектирования систем управления впускными клапанами.
    Стандарты проектирования зоны хранения
    1. Зона хранения должна обеспечивать статическое хранение объема качества воды (WQv) между нижней отметкой SMP и отметкой самого нижнего выпускного отверстия, включая пустоты для хранения. Одних только накопительных или распределительных труб недостаточно для обеспечения статического хранения. Рекомендуется не менее трех дюймов принудительного хранения через устройство контроля выпуска, чтобы дать статически хранящемуся объему время для инфильтрации.
    2. Максимально допустимый объем статического хранилища без сопроводительной документации (определено ниже) представляет собой объем стока после годичного 24-часового шторма.
    3. Максимально допустимый объем статического хранилища с подтверждающей документацией — это объем стока десятилетнего 24-часового шторма. Требования к сопроводительной документации включают письмо, подписанное и заверенное печатью как инженера-геотехника, так и инженера-проектировщика, в котором указывается, что предлагаемый проект рекомендуется, а следующие компоненты признаются и учитываются. Разработчику рекомендуется связаться с PWD для получения дальнейших указаний при реализации этого проекта.
      1. Краткое описание долгосрочных воздействий на соседние объекты, включая, помимо прочего, оседание грунта, изменение влажности/воды в подвале и структурные повреждения;
      2. Расположение уровня грунтовых вод;
      3. Ссылки на другие проекты, которые успешно проникли в течение более чем одного года, 24-часового шторма; и
      4. Тщательная предварительная обработка для увеличения срока службы инфильтрационного SMP.
    4. Когда SMP используются последовательно, области хранения для всех SMP должны обеспечивать кумулятивную статическую память для WQv, но для каждого отдельного SMP, используемого последовательно, нет минимальных требований к объему памяти.
    5. SMP для подземной инфильтрации могут быть спроектированы с дополнительным хранилищем сверх WQv и с элементами управления выпуском, которые позволяют соблюдать все остальные применимые правила ливневых стоков.
    6. Пустое пространство, обеспечиваемое системами линейных камер, пластиковыми решетками или другими соответствующими конструкциями, должно соответствовать требованиям производителя и указываться в сопроводительной документации.
    7. Постельные принадлежности и фундаменты:
      1. Складские помещения для труб, сводов, решеток и камер должны быть надлежащим образом засыпаны камнем, чтобы предотвратить оседание или проседание.
      2. Толщина подложки должна варьироваться в зависимости от системных требований, но не должна быть меньше шести дюймов.
      3. При возникновении таких условий может потребоваться чрезмерная выемка грунта и замена рыхлого или нестабильного подземного материала. Для получения дополнительных указаний следует проконсультироваться с инженером-геотехником или другим соответствующим специалистом по проектированию.
      4. Фундаменты/нижние колонтитулы должны быть предусмотрены в соответствии с нагрузкой на систему, геотехническими условиями и рекомендациями производителя. Проекты фундаментов должны выполняться соответствующим профессиональным проектировщиком.

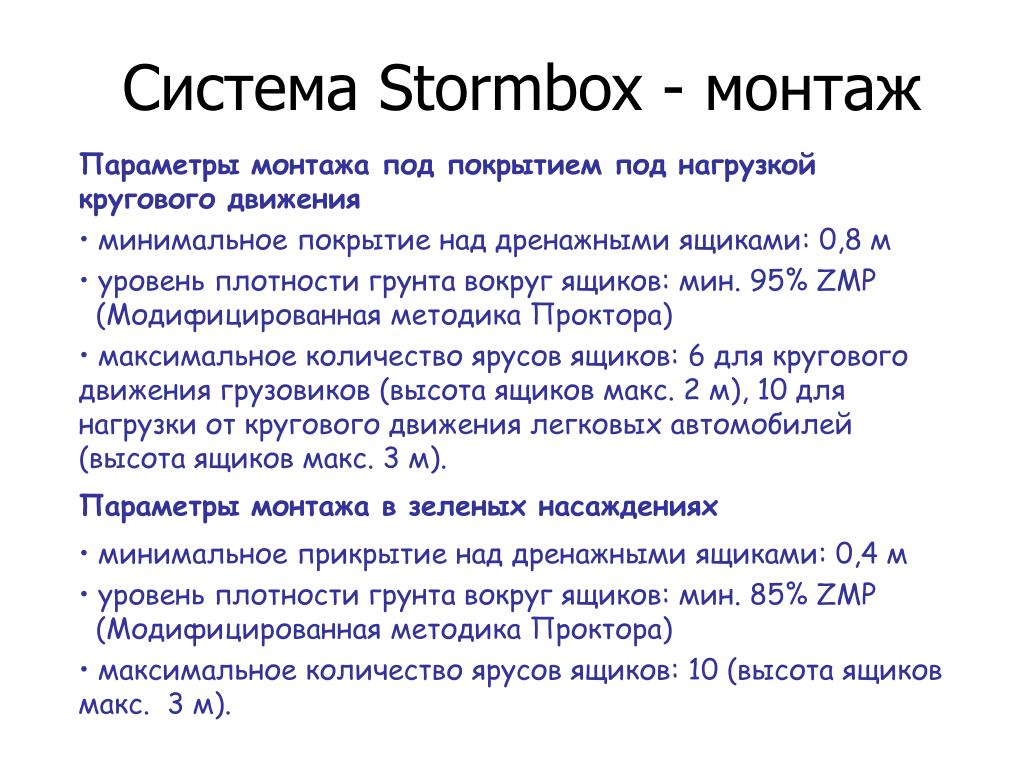

    8. Проект хранилища должен учитывать потенциальную нагрузку от транспортных средств, исходя из ожидаемой максимальной активной нагрузки, включая транспортные средства скорой помощи.
    9. Значения пористости
    10. для расчета объема хранилища следующие:
      1. Почвенные среды: 0,20
      2. Песок: 0,30
      3. Камень: 0,40
    11. Камень должен быть отделен от грунта с помощью геотекстиля или фильтра из мелкого гравия, чтобы предотвратить попадание в систему песка, ила и отложений.
    12. Системы хранения камня должны иметь ровное дно или использовать террасную систему, если они установлены вдоль склона.
    Стандарты проектирования систем управления выпускными отверстиями
    1. Для получения информации о стандартах проектирования систем управления выпускными отверстиями разработчика следует обратиться к разделу 4. 12 «Управление выпускными отверстиями».
    Стандарты проектирования доступа для осмотра и обслуживания
    1. Должны быть предусмотрены люки для очистки, смотровые люки, панели доступа и другие средства доступа, обеспечивающие беспрепятственный и безопасный доступ к SMP для планового обслуживания и осмотра притока, оттока, дренажных систем и систем хранения.
    2. Для СМП, включающих в себя камнехранилище, должны быть предусмотрены смотровые колодцы, отвечающие следующим требованиям:
      1. Смотровой колодец должен располагаться на изнанке каменного ложа.
      2. Рядом с центром системы каменных пластов должен быть расположен наблюдательный колодец для контроля уровня и продолжительности хранения воды в SMP (время слива).
      3. Должен быть обеспечен надлежащий доступ для осмотра и обслуживания смотрового колодца.
      4. Вместо смотрового колодца может использоваться смотровой колодец, если обратная сторона смотрового колодца установлена ​​на дне или ниже дна ПВМ, а смотровой колодец устроен таким образом, что ливневая вода может свободно проходить между ПВМ и смотровым колодцем в Инверсия SMP.
    3. Функции доступа для SMP для подземной инфильтрации:
      1. Средства доступа должны быть обеспечены для всех SMP подземных хранилищ, которые не являются каменными складскими площадками.
      2. Необходимо предусмотреть достаточное количество точек доступа в SMP для эффективного осмотра и обслуживания зоны проникновения.
      3. Для монолитных систем хранилищ элементы доступа должны состоять из люков или решетчатых панелей доступа или дверей. Решетчатые панели доступа предпочтительнее для поддержания потока воздуха.
      4. При хранении в сетке или других изготовленных системах необходимо следовать рекомендациям производителя.
      5. Доступ по лестнице требуется для хранилищ высотой более четырех футов.
      6. Должны быть предусмотрены коллекторные трубы диаметром не менее 36 дюймов, соединенные с люками в каждом углу подпочвенной инфильтрации SMP. В качестве альтернативы можно использовать коллекторные трубы меньшего размера, если на стыке коллектора/коллекторной трубы для каждой распределительной трубы предусмотрены средства очистки. Очистки должны быть на разных сторонах SMP.

    . Раздел 4.10 «Предварительная обработка» для получения информации о стандартах материалов для систем предварительной обработки.

    Стандарты материалов впускных клапанов
    1. Разработчик может обратиться к разделу 4.11 «Впускные клапаны» для получения информации о стандартах материалов для впускных клапанов.
    Стандарты материалов для складских помещений
    1. Камень, предназначенный для хранения ливневых стоков, должен быть однородным, дробленым, чисто промытым камнем. PWD определяет «чистую стирку» как имеющую потери при стирке менее 0,5% по массе при тестировании в соответствии с тестом на потери при стирке T-11 Американской ассоциации государственных служащих автомобильных дорог и транспорта (AASHTO). Камень AASHTO № 3 и № 57 может соответствовать этой спецификации.
    2. Песок, если он используется, должен быть песком AASHTO M-6 или ASTM C-33 и должен иметь размер зерна от 0,02 дюйма до 0,04 дюйма.
    3. Трубы для хранения:
      1. Труба, используемая в подземной инфильтрации SMP, должна иметь непрерывную перфорацию и гладкую внутреннюю часть с минимальным внутренним диаметром четыре дюйма.
      2. Труба из полиэтилена высокой плотности (HDPE) должна соответствовать спецификациям AASHTO M252, тип S или AASHTO M294, тип S.
      3. Любые материалы труб за пределами SMP должны соответствовать стандартам городского сантехнического оборудования.
    4. Геотекстиль
    5. должен состоять из полипропиленовых волокон и соответствовать следующим спецификациям (рекомендуется геотекстиль класса 1 или класса 2 по AASHTO):
      1. Прочность на растяжение при захвате (ASTM-D4632): ≥ 120 фунтов
      2. Прочность на разрыв по Маллену (ASTM-D3786): ≥ 225 фунтов на кв. дюйм
      3. Расход (ASTM-D4491): ≥ 95 галлонов/мин/фут 2
      4. Стойкость к УФ-излучению через 500 часов (ASTM-D4355): ≥ 70%
      5. Термоусадочные или термокаландрированные ткани не допускаются
    Стандарты материалов для управления выпускным отверстием
    1. Для получения информации о стандартах материалов для систем управления выпускным отверстием разработчика следует обратиться к разделу 4. 12 «Управление выпускным отверстием».
    Стандарты материалов для осмотра и обслуживания
    1. Смотровые колодцы должны состоять из перфорированной пластиковой трубы с минимальным внутренним диаметром шесть дюймов.
    2. Прочистки должны быть изготовлены из жесткого материала с гладкой внутренней поверхностью и иметь внутренний диаметр не менее четырех дюймов. Диаметр очистителя должен соответствовать диаметру его соединительной трубы до восьми дюймов. Если диаметр трубы больше восьми дюймов, то очистка должна быть диаметром восемь дюймов.

    4.4.5 Руководство по строительству подземной инфильтрации

    Надлежащее строительство и тщательный учет уплотнения грунта, производительности инфильтрации и контроля отложений подземных инфильтрационных SMP необходимы для обеспечения долгосрочной функциональности и снижения долгосрочных потребностей и затрат на техническое обслуживание. Поскольку SMP с подземной инфильтрацией по определению являются заглубленными, строительный надзор имеет решающее значение. Как минимум, перед обратной засыпкой необходимо выполнить проверку объемов, уклонов и отметок.

    Пример установки резервуара для подземной инфильтрации в Филадельфии
    1. Участки предполагаемых SMP для подземной инфильтрации должны быть физически отмечены как запретные зоны для тяжелого оборудования до начала любых работ по нарушению земель, чтобы избежать нарушения и уплотнения почвы во время строительства. Установить строительные ограждения вокруг участков подземной инфильтрации. Если участки уплотняются во время строительства, могут потребоваться дополнительные испытания на фильтрацию и потенциальные усилия по изменению конструкции.
    2. Обеспечить защиту от эрозии и отложений на участке таким образом, чтобы строительный сток был направлен в сторону от предлагаемого SMP подземной инфильтрации. Отложения, отложившиеся в подземном инфильтрационном SMP во время строительства, особенно в каменном слое, могут значительно снизить производительность SMP. Проектировщику рекомендуется ознакомиться с последней редакцией Руководства по программе контроля эрозии и загрязнения отложений Департамента охраны окружающей среды Пенсильвании (PA DEP) для получения информации о стандартах проектирования для методов контроля эрозии и отложений.
    3. Участки инфильтрации не могут использоваться в качестве ловушек для отложений во время строительства, за исключением случаев, когда не менее трех футов почвы остается на месте, пока территория служит ловушкой для отложений, и впоследствии удаляется во время строительства после того, как дренажные зоны были стабилизированы.
    4. Выполнить планировку участка и стабилизировать весь нарушенный грунт. Стабилизация нарушенных участков должна быть осуществлена ​​до завершения раскопок и строительства подповерхностного инфильтрационного СМР.
    5. Выкопать участок подповерхностной инфильтрации до предполагаемой глубины, вручную выровнять и разрыхлить существующую поверхность почвы. Дно инфильтрационного слоя должно быть на одном уровне.
    6. Существующее земляное полотно ЗАПРЕЩАЕТСЯ уплотнять или подвергать чрезмерному строительному оборудованию перед укладкой геотекстиля и каменной подушки. Рекомендуется использовать технику для загрузки камня из-за пределов площади инфильтрационного слоя. Камень должен быть аккуратно размещен, а не сброшен в инфильтрационное ложе. Если необходимо, чтобы оборудование использовалось на участке раскопок, все оборудование должно быть оборудованием с низким давлением на грунт и одобрено PWD. Использование оборудования с узкими гусеницами или шинами, резиновыми шинами с большими грунтозацепами или шинами высокого давления приведет к чрезмерному уплотнению и не должно использоваться. Если земляное полотно будет уплотнено во время строительства, могут потребоваться дополнительные испытания скорости инфильтрации грунта и перепроектирование SMP. Входы в каменные конструкции не должны располагаться над участками, предназначенными для инфильтрации.
    7. Уложите геотекстиль и каменный заполнитель сразу после утверждения подготовки основания для предотвращения скопления мусора или отложений. Предотвратите попадание стоков и отложений в инфильтрационное ложе во время укладки геотекстиля и заполнителя.
    8. Укладка геотекстиля в соответствии со стандартами и рекомендациями производителя. Закрепите геотекстиль на расстоянии не менее четырех футов от кровати. Соседние полоски фильтровальной ткани должны перекрываться минимум на 16 дюймов.
    9. Установите заполнительный слой в лифтах от шести до восьми дюймов. Слегка уплотните каждый слой с оборудованием, сводя к минимуму перемещение оборудования по земляному полотну. Установите заполнитель в соответствии с классами, указанными на чертежах.
    10. Весь камень, из которого состоит инфильтрационный SMP, не должен содержать осадка. Если осадок попадает в камень, от подрядчика может потребоваться удалить осадок и заменить его чистым промытым камнем.
    11. Перед обратной засыпкой подтвердите и задокументируйте инвертированные высоты и размеры всех конструкций, таких как камеры и трубы.
    12. Обратная засыпка до конечного уровня. Убедитесь, что засыпка правильно уплотнена в соответствии со спецификациями. Убедитесь, что процесс обратной засыпки не нарушает размещение и конфигурацию трубы.
    13. Конструкции, такие как впускные коробки, железобетонные коробки, впускные и выпускные блоки управления, должны быть построены в соответствии с инструкциями производителя или рекомендациями профессионального проектировщика.
    14. Полное выравнивание поверхности выше подповерхностной инфильтрации SMP с использованием подходящего оборудования во избежание чрезмерного уплотнения.
    15. После того, как участок будет постоянно стабилизирован растительностью, отмените временные меры по борьбе с эрозией и отложениями.

    4.4.6 Руководство по обслуживанию подземной инфильтрации

    Техническое обслуживание подземных инфильтрационных SMP сосредоточено на периодическом удалении отложений и мусора из зон предварительной обработки и хранения. Удаление отложений из сводов, камер и труб обычно проводится с помощью вакуумных или промывочных систем. Руководство по использованию и эксплуатации вакуумного или промывочного оборудования для удаления осадка выходит за рамки настоящего Руководства; для получения дополнительных сведений следует обратиться к специалисту по техническому обслуживанию. Если применимо, процедуры технического обслуживания подземного SMP должны соответствовать требованиям OSHA к входу в замкнутое пространство.

    Общие рекомендуемые действия по техническому обслуживанию SMP для подземной инфильтрации обобщены в Таблице 4.4-1.

    Таблица 4.4-1: Руководство по обслуживанию подземной инфильтрации

    Раннее техническое обслуживание Частота
    Проверяйте устройства для предотвращения эрозии и распределения потока до тех пор, пока не произойдет оседание почвы и формирование растительности на способствующих участках. Раз в две недели
    Осмотрите впускные клапаны, выпускные конструкции и складские помещения на предмет скопления мусора и отложений. Ежемесячно в течение первого года после установки для определения частоты текущего обслуживания
    Текущее техническое обслуживание Частота
    Регулярно прочищайте желоба и водосборные бассейны, чтобы снизить нагрузку наносов на инфильтрационные SMP. Очистите промежуточные отстойники, замените фильтры и иным образом очистите зоны предварительной обработки в системах с прямым подключением. При необходимости
    Удалите отложения и мусор из подповерхностной инфильтрационной седиментационной камеры SMP, если применимо, когда зона отложений заполнена на 3/4. При необходимости
    Удалите отложения и мусор из систем труб/хранилищ. Глубина отложений не должна достигать максимальной глубины в четыре дюйма ниже высоты перевернутого выхода SMP. Удаление отложений из решетчатых систем должно осуществляться в соответствии с рекомендациями производителя или в соответствии с планом технического обслуживания для конкретного объекта. При необходимости
    Осмотрите установку для подземной фильтрации и контрольные сооружения. Ежеквартально
    Удалите плавающий мусор и скопившиеся нефтепродукты. Ежеквартально
    Оцените время слива SMP после шторма силой не менее одного дюйма, чтобы убедиться, что время слива SMP составляет менее 72 часов.
