Особенности обслуживания VRV- и VRF-систем кондиционирования
Статья
02.11.2021
VRV и VRF – это мультизональные системы, которые располагают одним наружным и несколькими внутренними блоками кондиционирования, благодаря чему позволяют обеспечить комфортный микроклимат сразу в нескольких помещениях. Такие системы оснащены центральным контроллером, а также панелями управления и пультами дистанционного управления для всех внутренних блоков, с их помощью можно устанавливать разный климатический режим в каждом помещении.
В этой статье мы рассмотрим, чем отличается обслуживание VRV и VRF систем от обслуживания классических сплит-систем и чиллер-фанкойлов.
Сравнение со сплит-системами
В отличие от VRV и VRF с одним наружным и несколькими внутренними блоками бытовые и полупромышленные сплит-системы – это всегда пара «наружный внутренний блок». В принципе организации этих систем, собственно, и заключаются основные отличия в их обслуживании.
Рассмотрим здание, где установлено 50 сплит-систем. Сервисное обслуживание предполагает проведения диагностики полсотни внутренних и полсотни внешних блоков. Это довольно длительный процесс, который усложняется тем, что доступ к наружным блокам нередко бывает затруднен или даже невозможен, например, когда они установлены на глухой стене или в большом удалении от окна. В этом случае требуются услуги высотников, продолжительность работ увеличивается.
Когда речь идет о системах VRV и VRF, остаются те же 50 внутренних блоков, но всего один или два наружных. В подавляющем большинстве случаев наружные блоки располагаются либо на крыше здания, либо на специальном техническом этаже. Оба варианта намного проще в плане доступа для обслуживающего персонала. Можно удобно разложить инструменты, вымыть блок. Замеры производятся намного проще и быстрее, чем при обслуживании 50 наружных блоков сплит-систем.
Но нужно учитывать, что VRV- и VRF-системы требуют проведения более глубокой диагностики.
Ее можно сравнить с диагностикой автомобиля. Специалист подключает к наружному блоку диагностический компьютер и видит все параметры работы, замеры и исторические неисправности. Такая диагностика упрощает поиск любых дефектов, в том числе плавающих и неочевидных. Это весомый плюс VRV и VRF.
Большинство VRV- и VRF-систем сигнализируют об утечке фреона, что позволяет предотвратить проблему, не допустив снижения эффективности работы оборудования.
Многие блоки позволяют производить удаленную первичную диагностику. При заключении контракта с сервисной компанией определяется интервал проверки, например, один раз в месяц, и специалисты ежемесячно проверяют рабочие параметры. При обнаружении неполадок или потенциальных угроз информируют заказчика, и назначается время технического обслуживания системы.
Производить обслуживание бытовых и полупромышленных сплит-систем может любая бригада с использованием классического оборудования. Процесс несложен и предполагает проведение простых операций: чистку теплообменников и при необходимости дозаправку фреона.
Но при размещении наружных блоков в труднодоступных местах не обойтись без привлечения альпинистов. Ввиду повышенной опасности высотных работ к этим специалистам предъявляются особые требования: организация должна иметь разрешение, а работники – допуск к работе на высоте.
В VRV и VRF происходят гораздо более сложные процессы, чем в простых бытовых сплит-системах. Поэтому мастера должны иметь соответствующую подготовку. Особенностью таких систем является большая протяженность фреоновой магистрали и, следовательно, огромное количество хладагента. При необходимости перезаправить блок специалистам придется откачать не один килограмм фреона, затем выполнить чистку, вакуумирование и закачать новый хладагент. Потребуется специализированное оборудование, бытовые инструменты не подойдут.
В гарантийных условиях многих производителей VRV- и VRF-систем прописано, что к обслуживанию оборудования могут допускаться только специалисты, которые прошли обязательную аттестацию. В противном случае блоки снимаются с гарантийного обслуживания.
На стоимость обслуживания сплит-систем влияет количество блоков и необходимость привлечения специально обученных альпинистов. Сервисные работы в труднодоступных местах предполагают согласование доступа для альпинистов и всегда оплачиваются отдельно. Стоимость напрямую зависит от сложности работ.
При регулярном мониторинге состояния VRV- и VRF-систем обслуживание – небольшая статья расходов. Но если произошла серьезная утечка фреона, покупка дорогостоящего хладагента существенно увеличит затраты.
Экономить на проведении сервисного обслуживания опасно. При утечке фреона оборудование продолжит работу в штатном режиме, но менее эффективно, и компания будет сильно переплачивать за электроэнергию. Когда проблема обнаружится, придется заплатить за внушительную дозаправку или даже полную замену хладагента.
Основные задачи технического обслуживания – чистка теплообменников и дозаправка системы фреоном. С точки зрения дозаправки в периодичности обслуживания разницы нет: если система герметична, она прослужит одинаково долго, если нет – одинаково мало.
С точки зрения загрязнения теплообменников: чем выше находится оборудование, тем меньше в воздухе грязевых частиц. До пятого этажа загрязнение происходит быстрее, чем выше, тем меньше. Соответственно, если блок находится на крыше высотного здания, как это в основном и бывает в случае установки VRV- и VRF-систем, чистить теплообменники придется реже.
VRV- и VRF-системы рассчитаны на коммерческое применение, поэтому у них сервисные интервалы длиннее, чем у сплит-систем. Обслуживание последних проводится чаще, обычно 2 раза в год. В этом вопросе стоит руководствоваться рекомендациями производителя и принимать во внимание условия эксплуатации кондиционеров.
Сравнение с чиллер-фанкойлом
Система чиллер-фанкойл состоит из двух частей: небольшой фреоновой части внутри чиллера и более внушительной водяной части. Принцип работы такой системы прост: жидкость охлаждается фреоном в чиллере, а затем подается в теплообменники для охлаждения воздуха (фанкойлы).
Сервисное обслуживание такой системы имеет свои особенности и требует привлечения специально обученной бригады либо специалистов двух типов: сантехников (для работы с водяным контуром) и холодильщиков (для обслуживания фреонного узла). То есть главное отличие в обслуживании чиллер-фанкойлов и VRV-, VRF-систем заключается в более высоких требованиях к сервисным бригадам.
Преимущества использования VRV/VRF-Систем для кондиционирования зданий
Статья
20.01.2021
Если требуется охладить комнату в 30 м², решение не вызывает вопросов – достаточно купить и установить обычный бытовой кондиционер. Что делать, если таких комнат в одном здании – 20? Например, это несколько офисов в одном деловом центре. А если площадь помещения равна не 30, а 300 м²?
Много бытовых кондиционеров
Чисто технически нет препятствий к тому, чтобы каждый офис установил себе по бытовому кондиционеру. Вопрос скорее касается позиции собственника или управляющего зданием.
Мы однажды столкнулись с подобным ограничением, когда поставляли системы кондиционирования: наружные стены жилого квартала были выполнены в едином дизайнерском стиле и категорическим требованием был запрет на установку внешних блоков кондиционеров на фасаде зданий. В связи с этим была использована центральная система кондиционирования, от которой в квартиры были проведены коммуникации.
Это вполне понятно и объяснимо: поддерживать работоспособность десятков или даже сотен отдельных кондиционеров несравнимо труднее, чем обслуживать большую, но все же одну или несколько централизованных систем кондиционирования. Тем более, что централизованные решения имеют своего рода систему резервирования: при выходе из строя одного узла оставшиеся продолжат работать.
Подключение множества бытовых кондиционеров к системе диспетчеризации также под большим вопросом. А ведь именно она позволяет не только управлять системой кондиционирования во всем здании с единого пульта, но и экономить электроэнергию за счет распределения нагрузки.
В ряде случаев экономия доходит до 30-40 % по сравнению с индивидуальными кондиционерами.
Стоит отметить – многие застройщики современных объектов жилой недвижимости идут как раз по пути централизации – вместо бытового кондиционера для каждой квартиры устанавливается общая система на весь дом.
Сами арендаторы также редко готовы вкладываться в построение системы кондиционирования даже с относительно недорогим бытовым кондиционером просто потому, что не являются собственниками помещения.
Получается, что для таких помещений целесообразно использовать именно промышленные системы кондиционирования. И система VRV/VRF – одна из наиболее эффективных и надежных разновидностей подобных комплексов.
В сравнении с системой чиллер и фанкойл
Комплекс чиллер-фанкойл позволяет поддерживать заданную температуру в каждом помещении и часто используется в качестве дополнения для системы центрального кондиционирования. По сравнению с чиллер-фанкойл, системы VRV/VRF:
Для кондиционирования больших зданий может потребоваться не одна, а несколько VRV/VRF-систем.Централизованно управлять ими возможно, но могут возникнуть дополнительные расходы на построение такой системы – потребуется покупка модуля автоматизации. Кроме того, могут увеличиться расходы на эксплуатацию такой «связки» нескольких VRV/VRF-систем. В каждом подобном случае необходимо оценить, будет ли эффективнее использование мультизональной системы или стоит использовать как раз систему «чиллер-фанкойл».
Централизованно управлять ими возможно, но могут возникнуть дополнительные расходы на построение такой системы – потребуется покупка модуля автоматизации. Кроме того, могут увеличиться расходы на эксплуатацию такой «связки» нескольких VRV/VRF-систем. В каждом подобном случае необходимо оценить, будет ли эффективнее использование мультизональной системы или стоит использовать как раз систему «чиллер-фанкойл».В сравнении с мультисплит-системами
Системы VRV/VRF, по сути, являются развитием стандартного мультисплита. Их отличает:
Мы можем отметить один случай, когда использование системы VRV/VRF нерационально или, как минимум, находится под вопросом: в здании уже есть система кондиционирования другого типа. Построение системы вентиляции закладывается еще на этапе проектирования здания, а доступ к техническим помещениям после окончания строительных работ может быть ограничен. Перестройка системы кондиционирования в данном случае может быть очень затратной процедурой, и преимущества VRV/VRF смогут окупиться нескоро.
Благодаря этим преимуществам система VRV/VRF – оптимальный выбор для большинства коммерческих зданий за редким исключением. Несмотря на первоначальную дороговизну установки это решение достаточно быстро окупается за счет своей энергоэффективности, минимальной стоимости обслуживания и, конечно же, удобства как для владельцев объекта, так и для конечных пользователей.
При прочих равных это самая энергоэффективная система кондиционирования из представленных сейчас на рынке.
Недостатки VRV/VRF-систем
Есть ли такие в принципе? Да.
Во-первых, использование VRV/VRF-систем ограничено максимальной длиной трубопровода даже в самых мощных вариантах исполнения. Из-за этого в высотных зданиях использовать их либо невозможно, либо допустимо только при наличии технологического этажа.
Во-вторых, это большое количество фреона, находящегося внутри фреоновой магистрали. При несвоевременном или неправильном обслуживании это создает потенциальную угрозу для здоровья тех, кто находится в помещении.
Подробнее об этом читайте в статье «Герметичность фреоновой магистрали в системах кондиционирования: почему она важна и как выявить утечки».
Оба недостатка не являются «абсолютными противопоказаниями» для использования VRV/VRF-решения в помещении. Если в высотном здании требуется установить именно данную систему кондиционирования, необходимо предусмотреть в проекте технологический этаж.
Во втором случае регулярное обслуживание и проверка работоспособности системы кондиционирования должна обеспечить ее безопасную эксплуатацию.
Что такое технологии VRV и VRF?, Ремонт кондиционеров для Хантсвилла и Мэдисона, штат Алабама, HVAC-Tips
Одна из наших целей в компании Conditioned Air Solutions — обучать и информировать наших клиентов, чтобы они могли принимать наилучшие решения в отношении систем HVAC. для их дома или бизнеса. В наши дни мы много слышим о технологиях VRV и VRF в HVAC. Давайте посмотрим, как работает эта технология и какие преимущества она может дать вам.
См. также: Технология, направленная на повышение качества обслуживания
VRV и VRF: в чем разница?Прежде всего, давайте уточним, что означают эти буквы. VRV — это сокращение от Variable Refrigerant Volume (переменный объем хладагента). VRF означает переменный поток хладагента. Дело в том, что это два разных названия одной и той же базовой технологии.
Почему одно и то же имеет два названия? Еще в 1982 году компания Daikin Industries изобрела первую систему с переменным объемом хладагента и зарегистрировала торговую марку VRV. Когда позже появились другие компании и разработали системы, использующие подобную технологию, им пришлось назвать это по-другому. Отсюда и появился термин переменный поток хладагента.
Итак, если вы видите систему, называемую VRV, то это система Daikin. С другой стороны, если он называется VRF, значит, он сделан кем-то другим. Термин VRF используется большинством компаний. Это стало более распространенным способом обозначения этой технологии, но на самом деле VRV — это первоначальное название.
Поскольку мы гордимся тем, что являемся дилером Daikin Comfort Pro, в оставшейся части этой статьи мы будем использовать термин VRV.
См. также: Век инноваций Daikin

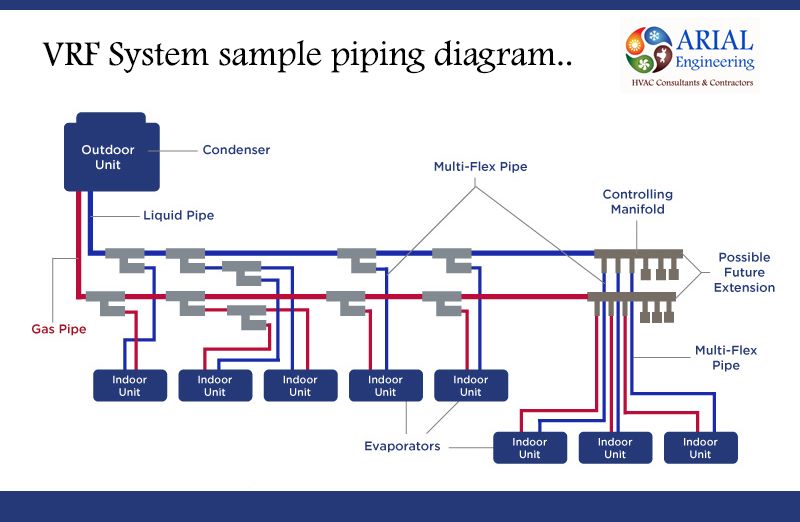

Как работает технология VRV?Система VRV представляет собой систему с несколькими сплит-системами. Он имеет один внешний блок, который может содержать один или несколько компрессоров. Он соединен с несколькими внутренними блоками (обработчиками воздуха) трубопроводом хладагента. Также имеется коммуникационная проводка, соединяющая внешний блок с каждым внутренним блоком.
Хладагент циркулирует от внешнего блока к внутренним блокам, как правило, с несколькими внутренними блоками на каждом «контуре» хладагента. Он позволяет подключить несколько внутренних блоков к одному внешнему блоку. Например, коммерческие системы Daikin VRV позволяют подключить до 64 внутренних блоков к одному внешнему блоку.
Система VRV содержит компрессоры, оснащенные инверторной технологией.
Это позволяет компрессорам точно регулировать скорость, необходимую для обогрева или охлаждения, в зависимости от внешних и внутренних условий, а также от того, сколько внутренних блоков работает в любой момент времени.
Но что действительно отличает технологию VRV от других бесканальных мульти-сплит-систем, так это точный контроль над потоком хладагента. В системе VRV специальные электронные расширительные клапаны регулируют поток хладагента к каждому отдельному внутреннему блоку. Благодаря этим клапанам каждый внутренний блок получает ровно столько хладагента, сколько ему необходимо для обогрева или охлаждения помещения, в котором он находится.
См. также: Бесканальные сплит-системы Daikin
Три типа систем VRV Существует три различных типа систем VRV: только охлаждение, тепловой насос и рекуперация тепла. Системы только охлаждения обеспечивают только охлаждение и осушение. Системы с тепловым насосом являются наиболее популярным типом.
Они обеспечивают как обогрев, так и охлаждение. Тем не менее, система теплового насоса будет обеспечивать только одно или другое для всех внутренних блоков в данный момент времени.
Системы рекуперации тепла представляют собой более новую и сложную технологию. В этих системах некоторые внутренние блоки в системе могут обогревать, а другие, подключенные к тому же внешнему блоку, одновременно охлаждать. Это достигается за счет фактической передачи тепла из охлаждаемых помещений в отапливаемые помещения. В зависимости от системы могут потребоваться дополнительные линии хладагента.
См. также: Хладагенты прошлого, настоящего и будущего
Плюсы и минусы систем VRVСистемы VRV имеют множество преимуществ. Прежде всего, они позволяют точно контролировать зоны. С системой VRV вам не нужно тратить деньги и энергию на отопление или охлаждение помещений, которые не используются.
Кроме того, система поддерживает собственную уставку для каждой отдельной комнаты.
Это позволяет жильцам контролировать температуру своего пространства, не влияя на комфорт других. Это может быть особенно полезно в зданиях с большими перепадами температуры или количества людей в помещении.
Помимо зонального контроля, системы VRV обеспечивают высокоэффективную работу. Благодаря инверторной технологии компрессоры могут работать на очень низких скоростях при частичных нагрузках. Это экономит энергию. При этом используется минимальное количество хладагента, необходимое для текущих условий. Это повышенная эффективность за счет переменного объема хладагента.
Эти технологические инновации позволяют системам VRV быть на 50 % более эффективными, чем другие эквивалентные системы HVAC. К таким долгосрочным инвестициям добавляется существенная экономия.
Системы VRV также имеют то преимущество, что они являются модульными и их легко расширять по мере изменения потребностей здания. Кроме того, они занимают меньше места, чем воздуховоды или водопроводные трубы, используемые в других традиционных системах отопления, вентиляции и кондиционирования воздуха, и допускают гибкую компоновку.
С другой стороны, установка систем VRV дороже, чем установка некоторых других типов систем HVAC. И они не предназначены для обогрева или охлаждения очень больших помещений, поскольку максимальная мощность внутренних блоков обычно составляет 3-5 тонн. Хотя это может ограничить использование VRV в промышленных и производственных условиях, этого достаточно для большинства коммерческих и жилых помещений.
См. также: Знайте, какой размер HVAC и какой уровень технологии лучше всего подходит для вашего дома и образа жизни
ЗаключениеС тех пор как компания Daikin изобрела технологию VRV в 1982 году, VRV продолжает развиваться и совершенствоваться. Сегодня клиенты могут получить высокую эффективность и точное управление комфортом с помощью технологии VRV. Коммерческие здания во всем мире полагаются на технологию VRV. Готовая стать новаторской технологией ОВКВ для жилых помещений, VRV никуда не денется.
См. также: Свяжитесь с нами
Важность систем VRV/VRF HVAC
Вы когда-нибудь задумывались о том, как работает система HVAC? Я имею в виду, конечно, вы устанавливаете температуру в зависимости от ваших потребностей в охлаждении/отоплении, и система охлаждает или нагревает ваш дом до этой температуры.
Затем, когда дом снова начинает нагреваться или остывать, он снова включается.
Кажется довольно простым, не так ли?
Работа системы HVAC от A до Z на первый взгляд проста, но то, что происходит сзади, может быть не менее важным. Со временем мы стали свидетелями некоторого прогресса в технологиях, который внес множество изменений в то, как мы используем эти системы сегодня, а иногда даже сделал их более эффективными.
Если в последнее время вы хотели обновить свою текущую систему HVAC и искали новые варианты, то, без сомнения, системы, использующие технологии VRV или VRF, привлекательны. Преимущества, связанные с этой технологией, включают повышенный комфорт при более низких эксплуатационных расходах.
С внедрением технологии VRV/VRF в наших зданиях многие люди не понимают эти термины и то, что они означают для их систем HVAC.
Продолжайте читать, чтобы узнать больше об этом инновационном варианте настройки системы охлаждения, который может подойти именно вам.
Что означают VRF и VRV?
Знаете ли вы, что VRV и VRF означают одно и то же? Это верно. VRV — это сокращение от «Переменный объем хладагента», а VRF — «Переменный расход хладагента». И оба они относятся к тому, как система HVAC использует хладагент.
В 1980 году система VRV была первоначально разработана и защищена авторскими правами компанией Daikin, лидером отрасли в то время. А когда позже другие компании переняли ту же технологию, они назвали ее VRF для описания своей системы. С тех пор VRF является предпочтительной терминологией для описания типа системы HVAC.
Теперь, когда вы знаете, что означают VRV и VRF, пришло время выяснить, чем они отличаются от вашей существующей системы ОВКВ и почему вам следует инвестировать в технологии VRV/VRF, даже если ваша текущая система работает просто отлично!
Мы здесь, чтобы сказать вам, что есть лучший способ, и ваш комфорт заслуживает большего, чем просто «отлично».
Зачем инвестировать в технологию VRF/VRV?
Если вам нужна передовая, энергоэффективная, надежная и долговечная система кондиционирования воздуха, то блок VRF может подойти для вашего дома или офиса.
Система VRF имеет четыре определяющие особенности.
- В системах VRF хладагент используется непосредственно для охлаждения воздуха. Однако в традиционной системе HVAC вода используется для охлаждения воздуха, а хладагент используется для охлаждения воды, а затем циркулирует по системе.
- VRF — это энергоэффективный способ охлаждения системы кондиционирования воздуха. Они используют инверторные компрессоры, которые имеют очень низкое энергопотребление и позволяют блоку потреблять столько энергии, сколько необходимо для частичного охлаждения системы. Системы VRF
- поставляются с несколькими устройствами обработки воздуха, которые можно соединять вместе в соответствии с вашими потребностями в охлаждении/нагреве в рамках одного контура хладагента.
- Наконец, возможность модульного расширения с помощью систем VRF делает их привлекательным вариантом для растущих проектов.
Как работает VRF?
Блок кондиционирования воздуха VRF — это сверхэффективное высокотехнологичное устройство, которое учитывает внутреннюю и наружную температуру при работе для охлаждения вашего дома.
Каждое устройство от разных производителей имеет свои собственные запрограммированные алгоритмы, но все они работают примерно одинаково по своей сути.
Блок VRF представляет собой инновационный тип системы кондиционирования воздуха. Когда вы устанавливаете определенную температуру в помещении, она учитывает температуру снаружи и рассчитывает, сколько энергии необходимо для поддержания микроклимата в помещении. И запускайте компрессор только с достаточным количеством энергии, чтобы удовлетворить требования к желаемой температуре в помещении. Эта особенность делает эти устройства более эффективными, чем традиционные системы.
Кроме того, если вы включите дополнительный блок VRF, система выполнит еще один расчет с учетом желаемой температуры, текущей температуры наружного воздуха, вклада дополнительного блока и температуры в помещении, чтобы ваш дом оставался комфортным и экономил деньги.
Блоки VRF легко собираются и могут без проблем расширить ваш проект. Благодаря своей модульной конструкции эта система идеально подходит для тех, кому нужно больше места или функциональности с их охлаждением.
