Скат электрический котел: Котлы электрические Protherm Скат, Словакия

Электрический котел Протерм СКАТ 18 KE 14

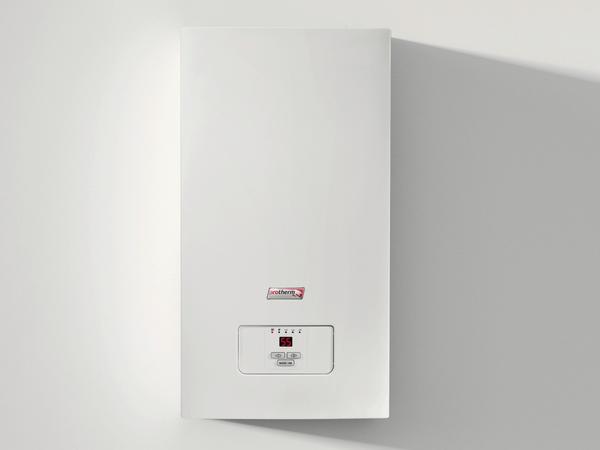

Электрический котел Protherm (Протерм) СКАТ 18 KE

Настенный электрический котел Протерм СКАТ 18 KE 14 мощностью 18 кВт для отопления небольшого дома, дачи или квартиры. Приготовление горячей воды происходит в дополнительном накопительном бойлере.

Особенности конструкции электрокотла Протерм СКАТ 18 кВт

• Может работать от электросети напряжением ~380В.
• Встроенный циркуляционный насос.
• Встроенный 8-литровый расширительный бак.
• Автоматический клапан удаления воздуха.
• Жидкокристаллический дисплей.
• Интуитивно понятное управление.
• Высочайшая безопасность и надёжность – самодиагностика и датчики работоспособности: тепловой предохранитель, система защиты от замерзания, система защиты насоса от заклинивания.
• Встроенные программы тестирования и диагностики.
• Контроль давления теплоносителя в системе.
• Обновленный интерфейс с коммуникационной шиной eBus.
• Не требует специальных навыков для обслуживания.
• Возможность настройки до 4-х ступеней мощности.
• Возможность подключения: комнатного регулятора температуры, датчика температуры наружного воздуха, датчика NTC (накопитель горячей воды), термостата (накопитель горячей воды), внешнего насоса.

Технические характеристики электрокотла Протерм СКАТ 18 кВт

Технические параметры	Протерм СКАТ 18
Площадь отопления до, м2	180
Номинальная тепловая мощность, кВт	18,0
КПД, %	99,5
Объем встроенного расширительного бака, л	8
Преднакаченное давление в расширительном баке, бар	1,0
Давление теплоносителя максимальное/минимальное, бар	3/0,8
Номинальное напряжение питания (+/-10%), В	380 3Ф
Рекомендуемое сечение силового кабеля (количество жил * сечение мм2), мм2	4х4
Максимальная температура теплоносителя, °С	85
Силовое управление нагревом	электромеханическое (контактор)
Размер присоединительных патрубков, G”	3/4
Габаритные размеры котла (Ширина*Высота*Глубина), мм	410*740*310
Масса нетто, кг	34,6

Вид котла

Электрический

Тип отопления

Водяной

Protherm

Мощность

18 кВт

Площадь отопления

50 — 180 кв. м.

Тип электропитания

Трёхфазное

Напряжение питания, В

~380/3ф

Тип электронагревателя

ТЭН

Управление нагревом

Электромеханическое (электромагнитные реле, контакторы, пускатели)

Встроенный циркуляционный насос

Есть

Встроенный расширительный бак, л

8

Ширина, мм

410

Высота, мм

740

Глубина, мм

310

Вес нетто

34.6 кг

Гарантия, лет

2

Страна изготовления

Словакия

Протерм СКАТ 18. Руководство по эксплуатации. (PDF)

Протерм СКАТ 18. Руководство по установке и техническому обслуживанию. (PDF)

Котел электрический Protherm Скат (RAY) 12 KE/14 RU

Котел электрический Protherm Скат (RAY) 12 KE/14 RU

Альтернатива газовому отоплению с целым рядом неоспоримых преимуществ: легкость монтажа, высокий КПД на протяжении всего срока эксплуатации, бесшумная работа, экологичность, возможность быстрого и точного регулирования. Предназначены для отопления и приготовления горячей воды в дополнительном накопительном бойлере.

Для установки в квартирах, жилых домах и дачных домиках. Котлы Protherm Скат 12K относятся к отопительным приборам повышенной комфортности, отличаются удобством в использовании и обслуживании.

Котлы Protherm Скат не требуют подключения к дымоходу и газопроводу. Котел Protherm Скат 12K может работать от сети напряжением как ~380В, так и ~220В.

Электрические настенные одноконтурные котлы отопления выпускаются под маркой Протерм с 1992 года. Это единственный электрокотел нашего производителя, рекомендованный для частного использования как наиболее экономичный, компактный и безопасный вариант источника тепла для жилых помещений.

Электрокотел является собственной разработкой компании Протерм и имеет очень высокий (99,5% ) КПД, что значительно снижает стоимость затрат на отопление. Кроме этого, электрокотел Протерм Скат 12К прост в монтаже, не требует специальных навыков для обслуживания и не нуждается в специальном помещении для установки.

Техническое характеристики котла Protherm Скат 12K

• Тип котла: одноконтурный, электрический
• Режим работы: отопление (возможно приготовление горячей воды в дополнительном накопительном бойлере)
• Количество нагревательных тенов: 2
• Номинальная мощность: 12,0 кВт
• Максимальная рабочая температура: 85 0С
• Рабочее давление отопительного контура: минимум – 0,8 атм, максимум – 3,0 атм
• Объем расширительного бака: 7,0 литров
• Возможность каскадного соединения
• Панель управления: светодиодная индикация, жидкокристаллический дисплей с индикацией температуры и неисправностей
• Безопасность: датчик низкого давления, предохранительный клапан, датчик перегрева, защита от замерзания, антиблокировка насоса
• Напряжение: 380 В
• Потребление: 12 кВт
• Присоединительные диаметры контура отопления: 3/4″
• Вес: 34,0 кг

Преимущество электрических котлов Protherm:

• Возможность настройки до 4-х ступеней мощности
• Ступенчатое включение мощности с максимальным шагом до 7 кВт и временной выдержкой для защиты от резких скачков напряжения в сети
• Приготовление горячей воды 15,3 л/мин. (при ∆t=30oC) в дополнительном накопительном бойлере
• Контроль превышения напряжения
• Возможность работы с погодозависимой автоматикой
• Возможность каскадного соединения котлов
• Встроенный циркуляционный насос с автоматическим воздухоотводчиком
• Гарантия 2 года

Котлы Protherm Скат оборудованы жидкокристаллическим дисплеем, на котором выводиться информация о температуре и неисправностях. У котлов серии Скат установлена защита от замерзания, защита от заклинивания насоса, предохранительный клапан и тепловой предохранитель.
