Сколько 3 ех фазный автомат держит мощности: подбор по мощности и нагрузке, подключение в однофазной сети

подбор по мощности и нагрузке, подключение в однофазной сети

Для предотвращения короткого замыкания и перегрузки электросети применяется трехфазный автомат. Коммутационное устройство можно использовать для линии с постоянным и переменным током. Конструкция стандартной модели представлена расширителями с переключением в зависимости от частоты цепи.

Содержание

1. Какой автомат подойдет на 15 кВт
2. Функции трехфазных автоматов
3. Принцип работы и предназначение защитного автомата
4. Соответствие проводов нагрузке
5. Защита самого слабого участка кабельной проводки
6. Принципы расчета автомата по сечению кабеля
7. Определение зависимости мощности от сечения по формуле
8. Подбор автоматического коммутатора по мощности
9. Выбор автомата в зависимости от мощности нагрузки
10. Способы подбора дифавтомата
11. Табличный метод
12. Графический метод
13. Критерии выбора трехфазного коммутатора
14. Фаза и напряжение
15. Ток утечки
16. Разновидности по току
17. Количество полюсов
18. Место установки
19. Нюансы, которые нужно учитывать

Какой автомат подойдет на 15 кВт

Назначение трехфазного автомата — защита от перегрузок

Назначение 3-фазного автомата – защита от сверхтоков и перегрузок. Модификация на 15 кВт работает в сети с напряжением 380 В, то есть на ввод понадобится прибор на 25А. При выборе нужно учитывать, что в условиях коротких замыканий сила тока повышается и может стать причиной возгорания электропроводки.

Подбирая модель автомата на 15 кВт для трехфазной нагрузки, понадобится учесть параметры допустимого напряжения и тока при коротком замыкании. Стоит ориентироваться на вычисленные показатели тока кабеля с минимальным сечением, который защищает выключатель и номинальный ток приемника.

При расчетах вводного коммутационного автомата по параметрам мощности в сети 380 В учитывают:

• электрическую мощность – фактическую и добавочную;
• интенсивность загрузки кабеля;
• наличие свободной мощности в проектном показателе жилого дома;
• удаленность хозяйственных построек и нежилых помещений от точки ввода кабеля.

Стоимость автомата на 25А на 380В

В сети на 15 киловатт при добавочной мощности устанавливается прибор ВРУ.

Функции трехфазных автоматов

Трехфазник одновременно обслуживает несколько однофазных зон цепи

Перед тем как подобрать автоматический коммутатор, следует разобраться с его функционалом. Пользователи часто заблуждаются, думая, что устройство защищает бытовую технику. На ее электропоказатели автомат не реагирует, срабатывая исключительно при коротком замыкании либо перегрузке. К функциям трехфазника относятся:

• одновременное обслуживание нескольких однофазных зон цепи;
• предотвращение образования сверхтоков на линии;
• совместная работа с выпрямителями сети переменного тока;
• защита высокомощного оборудования;
• повышенная мощность за счет установки специального преобразователя;
• быстрое срабатывание в режиме КЗ на линии с большим количеством потребителей;
• возможность отключения в ручном режиме при помощи рубильника или выключателя;
• совместимость с дополнительными защитными клеммами.

Без дифавтомата повышаются риски возгорания кабеля.

Принцип работы и предназначение защитного автомата

Характеристики автоматического выключателя

Трехфазный автоматический выключатель в случаях замыкания на линии активируется при помощи электромагнитного расщепителя. Принцип работы элемента заключается в нагреве биметаллической пластины в момент повышения номинала тока и выключении напряжения.

Предохранитель не дает КЗ и сверхтоку с показателями выше расчетных воздействовать на проводку. Без него кабельные жилы нагреваются до температуры плавления, что приводит к воспламенению изоляционного слоя. По этой причине важно знать, сможет ли сеть выдержать напряжение.

Соответствие проводов нагрузке

Проблема характерна для домов старой застройки, в которых на существующую линию ставятся новые автоматы, счетчик, УЗО. Автоматы подбираются под общую мощность техники, но иногда они не срабатывают – кабель дымиться или горит.

К примеру, у жил старого кабеля с сечением 1,5 мм2 токовый предел составляет 19 А. При единовременном включении оборудования с суммарным током 22,7 А защиту обеспечит только модификация на 25 Ампер.

Провода нагреются, но коммутатор останется включенным до момента оплавления изоляции. Предотвратить пожар может полная замена проводки на медный кабель с сечением 2,5 мм2.

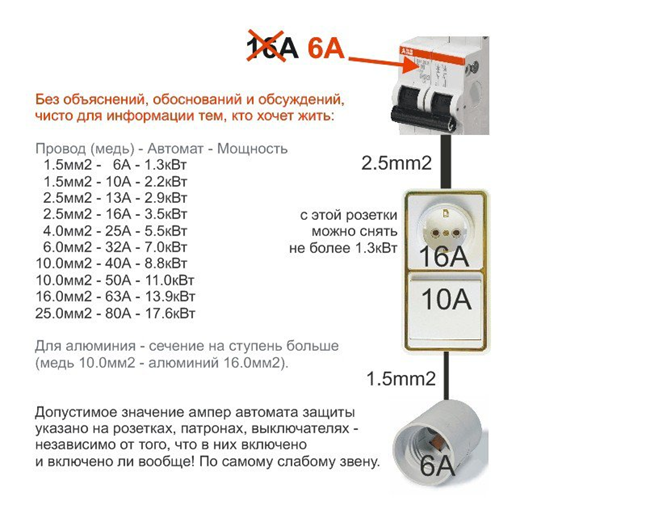

Защита самого слабого участка кабельной проводки

На основании п. 3.1.4 ПУЭ задачей автоматического устройства является предотвращение перегрузки на самом слабом звене электроцепи. Его номинальный ток подбирается по току подсоединенных бытовых приборов.

Если автомат выбран неправильно, незащищенный участок станет причиной возгорания.

Принципы расчета автомата по сечению кабеля

Вычисления 3-фазного дифавтомата осуществляются на основании сечения кабеля. Для модели на 25 А понадобится обратиться к таблице.

Сечение провода, мм2	Допустимый ток нагрузки по материалу кабеля
	Медь	Алюминий
0,75	11	8
1	15	11
1,5	17	13
2,5	25	19
4	35	28

Модификацию на 25 Ампер можно применять для защиты проводки или установить на ввод.

Например, для проводки используется медный провод с сечением 1,5 мм2 с допустимым током нагрузки 19 А. Чтобы кабель не нагревался, понадобится выбрать меньшее значение – 16 А.

Стоимость автоматов на 16A

Определение зависимости мощности от сечения по формуле

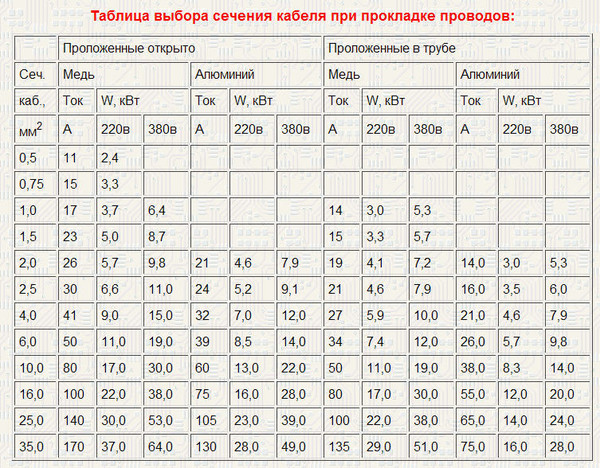

Таблица выбора сечения кабеля в зависимости от мощности

Если сечение кабеля неизвестно, можно использовать формулу:

Iрасч=P/Uном, где:

• Iрасч – расчетный ток,
• P – мощность приборов,
• Uном – номинал напряжения.

В качестве примера можно рассчитать, автомат, который понадобится ставить на бойлер с нагрузкой 3 кВт и напряжением сети 220 В:

1. Перевести 3 кВт в Ватты – 3х1000=3000.
2. Разделить величину на напряжение: 3000/220=13,636.
3. Округлить расчетный ток до 14 А.

В зависимости от условий окружающей среды и способу прокладки кабеля нужно учесть поправочный коэффициент для сети 220 В. Среднее значение равно 5 А. Его понадобится прибавить к расчетному показателю тока Iрасч=14 +5=19 А. Далее по таблице ПУЭ выбирается сечение медного провода.

Сечение, мм2	Ток нагрузки, А
	Одножильный кабель				Двухжильный кабель	Трехжильный кабель
	Одинарный провод	2 провода вместе	3 провода вместе	4 провода вместе	Одиночная укладка	Одиночная укладка
1	17	16	15	14	15	14
1,5	23	19	17	16	18	15
2,5	30	27	25	25	25	21
4	41	38	35	30	32	27
6	50	46	42	40	40	34

Подбор автоматического коммутатора по мощности

Таблица мощности электроприборов на кухне

Подобрать защитный переключатель поможет вычисление суммарной мощности бытовой техники. Понадобится посмотреть значение в паспорте устройства. Например, на кухне в розетку включаются:

• кофеварка – 1000 Вт;
• электродуховка – 2000 Вт;
• печка СВЧ – 2000 Вт;
• электрический чайник – 1000 Вт;
• холодильник – 500 Вт.

Суммируя показатели, получаем 6500 Вт или 6,5 киловатт. Далее понадобится обратиться к таблице автоматов в зависимости от мощности подключения.

Однофазное подключение 220 В	Трехфазное подключение		Мощность автомата
	Схема «треугольник» 380 В	Схема звезда, 220 В
3,5 кВт	18,2 кВт	10,6 кВт	16 А
4,4 кВт	22,8 кВт	13,2 кВт	20 А
5,5 кВт	28,5 кВт	16,5 кВт	25 А
7 кВт	36,5 кВт	21,1 кВт	32 А
8,8 кВт	45,6 кВт	26,4 кВт	40 А

На основании таблицы для проводки со стандартным напряжением можно подобрать прибор на 32 А, который подходит для суммарной мощности 7 кВт.

Стоимость автомата на 32А

Если планируется подключение дополнительной техники, используется коэффициент повышения. Среднее значение 1,5 умножается на мощность, полученную при вычислениях. Понижающий коэффициент применяется при невозможности одновременной эксплуатации нескольких электроприборов. Он равен 1 или минус 1.

Выбор автомата в зависимости от мощности нагрузки

Для квартир и домов с новой электропроводкой выбор автомата производится на основании расчетного тока нагрузки.

Рассчитать прибор трехфазного типа можно по номинальному току нагрузки или по скорости срабатывания в условиях превышения токового значения. Для вычислений требуется сложить мощность всех потребителей и вычислить ток, проходящий через линию. Работы выполняются по формуле:

 I=Р/U, где:

• Р — суммарная мощность всей бытовой техники;
• U — напряжение сети.

К примеру, мощность равняется 7,2 кВт, вычислена по формуле 7200/220=32,72 А. В таблице указаны номиналы 16, 20, 32, 25 и 40 А. Величину 32,72 А с учетом срабатывания устройства при значении в 1,13 раз больше номинала, умножаем: 32х1,13=36,1 А. По таблице видно, что лучше поставить модель на 40 А.

Способы подбора дифавтомата

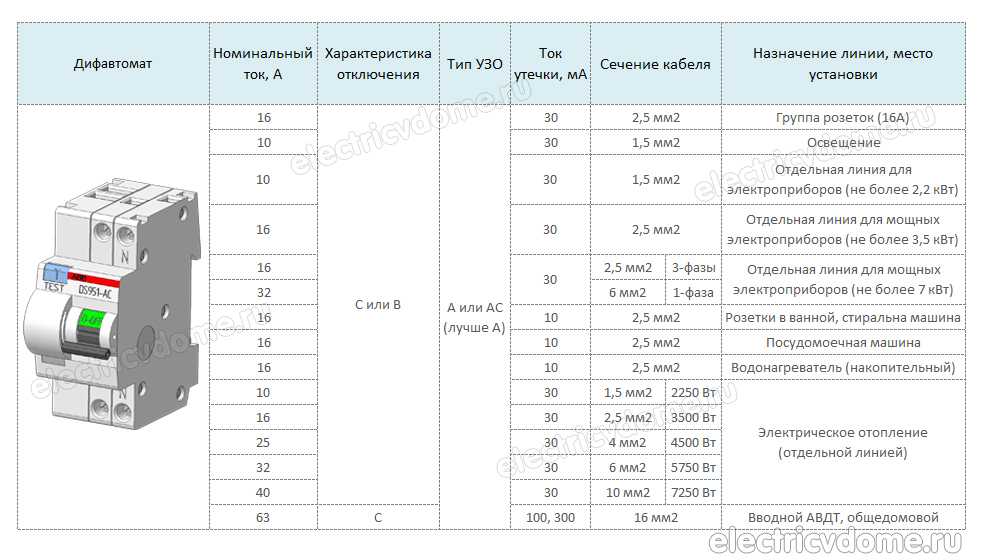

Номинал дифавтомата и его времятоковая характеристика

Для примера рассмотрим кухню, где подключается большое количество оборудования. Вначале требуется установить номинал общей мощности для помещения с холодильником (500 Вт), микроволновкой (1000 Вт), чайником (1500 Вт) и вытяжкой (100 Вт). Общий показатель мощности – 3,1 кВт. На его основании применяются различные способы выбора автомата на 3 фазы.

Табличный метод

На основании таблицы устройств по мощности подключения выбирается однофазный или трехфазный прибор. Но величина в расчетах может не совпадать с табличными данными. Для участка сети на 3,1 кВт понадобится модель на 16 А – ближайший по значению показатель равняется 3,5 кВт.

Графический метод

Технология подбора не отличается от табличной – понадобится найти график в интернете. На рисунке стандартно по горизонтали находятся переключатели с их токовой нагрузкой, по вертикали – мощность потребления на одном участке цепи.

Для установления мощности устройства понадобится провести линию по горизонтали до точки с номинальным током. Суммарной нагрузке на сеть 3,1 кВт соответствует переключатель на 16 А.

Критерии выбора трехфазного коммутатора

Перед покупкой стоит учесть все параметры, которые будет иметь входной аппарат.

Фаза и напряжение

Однофазные модели на 220 В подключаются к одной клемме, трехфазные на 380 В – к трем.

Ток утечки

На корпусе имеется маркировка – греческая буква «дельта». Токовая утечка частного дома составляет около 350 мА, отдельной группы приборов – 30 мА, светильников и розеток – 30 мА, одиночных звеньев – 15 мА, бойлера – 10 мА.

Разновидности по току

На автомате имеются индексы А (срабатывание при утечке постоянного тока) и АС (срабатывание при утечке переменного тока).

Количество полюсов

Однополюсный автомат применяется для одной фазы

В зависимости от количества полюсов можно приобрести трехфазный выключатель:

• однополюсный тип аппаратов для защиты одного кабеля и одной фазы;
• двухполюсный, представленный двумя приборами с общим рубильником – выключение происходит в момент превышения допустимого значения одного из них, одновременно обрываются нейтраль и фаза в однофазной сети;
• трехполюсный аппарат, обеспечивающий разрыв и защиту фазной цепи – являются тремя приборами с общей рукояткой активации/деактивации;
• четырехполюсный прибор, который монтируется только на ввод трехфазного РУ – разрывает все три фазы и рабочий ноль. Разрыв заземления защиты недопустим.

Вне зависимости от количества полюсов время отключения устройства не должно превышать 0,3 сек.

Место установки

Для бытового использования предназначен электрический автомат на 3 фазы с маркировкой С на 25 А. На вводе в этом случае лучше устанавливать изделия С50, С65, С85, С95. Для розеток или иных точек – С 25 и С 15, для освещения – С 12 или С 17, для электроплиты – С 40. Они будут срабатывать, когда показатели тока в 5-10 раз превышают номинал.

Нюансы, которые нужно учитывать

Таблица потребления мощности различных электроприборов

Точно знать, какие бытовые приборы будут в доме или квартире, не может никто. По этой причине следует:

• повысить суммарную расчетную мощность трехфазного дифавтомата на 50 %, или применять коэффициент повышения 1,5;
• понижающий коэффициент учитывается, когда в помещении не хватает розеток для одновременного подключения техники;
• для простоты расчетов нагрузку стоит разделить на группы;
• мощные приборы стоит подключить отдельно с учетом маломощной нагрузки;
• для вычисления маломощной нагрузки мощность понадобится разделить на напряжение;
• проводка – основной фактор, на который ориентируются при выборе автоматического 3-фазного выключателя; старые алюминиевые провода выдерживают 10 А, но если их взять для розеток на 16 А, могут расплавиться;
• в бытовых условиях чаще всего применяются модели с токовым номиналом 6, 16, 25, 32 и 40 А.

При покупке трехфазного дифференциального автомата нужно учитывать, что основные маркировки есть на корпусе или в паспорте. Использование формул и таблиц поможет подобрать модель в соответствии с проводкой в квартире и мощностью бытовой техники.

Таблица для расчета мощности автомата при электромонтажных работах

Master-tok > Советы по электрике > Таблица для расчета мощности автомата при электромонтажных работах

Таблица выбора сечения кабеля и провода

Электромонтаж в деревянном домике Черкассы

Электромонтажные работы проводимые нами всегда качественные и доступные.
Мы сможем помочь в расчете мощности автоматов (автоматических выключателей) и в их монтаже.
Как выбрать автомат?

Что нужно учитывать?

• первое, при выборе автомата его мощность,

определяется суммарная мощность подключаемых на постоянной основе к защищаемой автоматом проводке/сети нагрузок. Полученная суммарная мощность увеличивается на коэффициент потребления, определяющий возможное временное превышение потребляемой мощности за счет подключения других, первоначально неучтенных электроприборов.

• второе тип подключения

Пример того как можно просчитать нагрузку в кухни

• электрочайник (1,5кВт),
• микроволновки (1кВт),
• холодильника (500 Ватт),
• вытяжки (100 ватт).

Суммарная потребляемая мощность составит 3,1 кВт. Для защиты такой цепи можно применить автомат 16А с номинальной мощностью 3,5кВт. Теперь представим, что на кухню поставили кофе машину (1,5 кВт) и подключили к этой же электропроводке.
Суммарная мощность снимаемая с проводки при подключении всех указанных электроприборов в этом случае составит 4,6кВт, что больше мощности 16 Амперного авто выключателя, который, при включении всех приборов просто отключится по превышению мощности и оставит все приборы без электропитания, Включая холодильник.

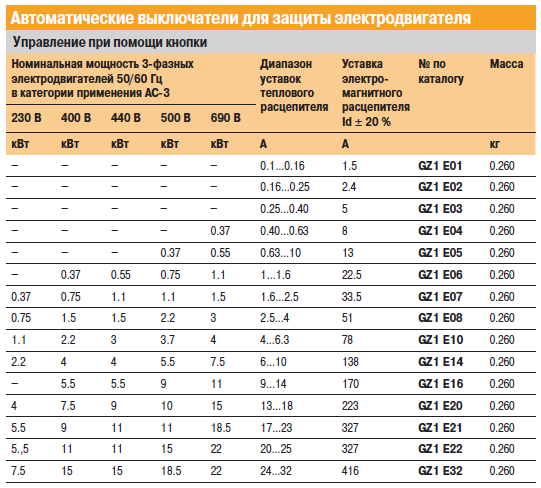

Выбор автоматов по мощности и подключению

Вид подключения		Однофазное	Однофазн. вводный	Трехфзн. треуг-ом	Трехфазн. звездой
Полюсность автомата		Однополюсный автомат	Двухполюсный автомат	Трехполюсный автомат	Четырех-сный автомат
Напряжение питания		220 Вольт	220 Вольт	380 Вольт	220 Вольт
		V	V	V	V
Автомат 1А		0.2 кВт	0.2 кВт	1.1 кВт	0.7 кВт
Автомат 2А		0.4 кВт	0.4 кВт	2.3 кВт	1.3 кВт
Автомат 3А		0. 7 кВт	0.7 кВт	3.4 кВт	2.0 кВт
Автомат 6А		1.3 кВт	1.3 кВт	6.8 кВт	4.0 кВт
Автомат 10А		2.2 кВт	2.2 кВт	11.4 кВт	6.6 кВт
Автомат 16А		3.5 кВт	3.5 кВт	18.2 кВт	10.6 кВт
Автомат 20А		4.4 кВт	4.4 кВт	22.8 кВт	13.2 кВт
Автомат 25А		5.5 кВт	5.5 кВт	28.5 кВт	16.5 кВт
Автомат 32А		7.0 кВт	7.0 кВт	36.5 кВт	21.1 кВт
Автомат 40А		8.8 кВт	8.8 кВт	45.6 кВт	26.4 кВт
Автомат 50А		11 кВт	11 кВт	57 кВт	33 кВт
Автомат 63А		13. 9 кВт	13.9 кВт	71.8 кВт	41.6 кВт

Лучше обратится к специалистам чем допустить ошибку

На все виды услуг мы предоставляем гарантию.

Возможно будет полезным: монтаж розеток и выключателей, монтаж люстр, Полноценный ремонт электросетей

Вызов электрика в городе Черкассы, все виды электромонтажа.

тел. (067)473-66-78

тел. (093)251-57-61

тел. (0472)50-19-75

Станьте нашим клиентом и вы убедитесь в качестве наших услуг.

Что такое трехфазное питание и какие преимущества оно дает

Трехфазное питание переменного тока (AC) обычно используется для подачи электроэнергии в центры обработки данных, а также в коммерческие и промышленные здания, в которых размещается энергоемкое оборудование. Для этого есть веская причина, потому что 3-фазное питание может обеспечить большую мощность с большей эффективностью, в отличие от однофазного питания переменного тока. Однофазный переменный ток — это тип, обычно используемый для большинства бытовых и легких коммерческих приложений, таких как освещение и небольшие бытовые приборы. На этой странице мы объясним, почему это так, и основные различия между однофазными и трехфазными системами электропитания.



Зачем нам трехфазное питание

Способность поставлять постоянно увеличивающееся количество энергии особенно важно, поскольку в центрах обработки данных и серверных комнатах по-прежнему наблюдается рост плотности. Более мощные вычислительные системы размещаются в тех же помещениях, где когда-то размещались серверы, потребляющие лишь часть электроэнергии, необходимой для современных компьютеров и сетей.

Не так давно одна ИТ-стойка с 10 серверами потребляла в общей сложности пять киловатт (кВт) энергии. Сегодня в той же стойке могут находиться десятки серверов, потребляющих в совокупности 20 или 30 кВт. На таких уровнях вы, естественно, хотите сделать ставку на эффективность, поскольку даже небольшое процентное улучшение энергопотребления будет означать значительную экономию долларов с течением времени.

Еще одна проблема с проводкой. Рассмотрим стойку на 15 кВт. При использовании однофазной сети переменного тока 120 вольт (VAC) для питания стойки требуется 125 ампер, для чего потребуется провод диаметром почти четверть дюйма (AWG 4) — слишком толстый, чтобы с ним было легко работать, не говоря уже о том, дорогой. Поскольку 3 фазы более эффективны, они могут обеспечивать ту же мощность (и даже больше) при использовании проводки меньшего размера. Для поддержки той же стойки на 15 кВт с использованием трехфазного питания требуются три провода, способные подавать 42 ампера (AWG 10), которые имеют небольшую часть размера — каждый меньше одной десятой дюйма в диаметре.



Объяснение однофазного питания переменного тока

Итак, что такое трехфазное питание? И где мы должны его использовать?

Прежде чем углубиться в это обсуждение, полезно начать с понимания однофазного питания переменного тока.

Однофазная сеть переменного тока использует трехпроводную систему подачи, состоящую из одного «горячего» провода, нейтрального провода и заземления. При питании от сети переменный ток или напряжение периодически меняются местами, протекая в одну сторону по горячему проводу, подающему питание на нагрузку, и в другую сторону по нейтральному проводу. Полный цикл питания происходит во время изменения фазы на 360 градусов, и напряжение меняется на противоположное 50 или 60 раз в секунду, в зависимости от системы, используемой в разных частях мира. В Северной Америке это 60 раз или 60 герц (Гц).

Важно отметить, что две токонесущие ветви всегда отстоят друг от друга на 180 градусов. Чтобы визуализировать это, представьте, что мощность движется по волне, технически это синусоида с определенной частотой и амплитудой. В каждом цикле волны на каждом проводе дважды одновременно проходят через нулевую амплитуду (см. рис. 1). В этих случаях мощность на нагрузку не подается.

Рисунок 1



Эти очень короткие прерывания не имеют значения для жилых и коммерческих зданий, таких как офисы, но имеют существенное значение для двигателей, которые приводят в действие крупное оборудование, а также компьютеры и другие устройства. ИТ-оборудование.



Погружение в трехфазное питание

Как следует из названия, трехфазные энергосистемы обеспечивают три отдельных тока, каждый из которых разделен на одну треть времени, необходимого для завершения полного цикла. Но, в отличие от однофазного, где две горячие ветви всегда разнесены на 180 градусов, в трехфазном токи разнесены на 120 градусов.

На Рисунке 2 ниже вы увидите, что, когда какая-либо одна линия имеет пиковый ток, две другие нет. Например, когда фаза 1 находится на своем положительном пике, фазы 2 и 3 имеют значение -0,5. Это означает, что, в отличие от однофазного тока, нет точки, в которой мощность не подается на нагрузку. Фактически, в шести различных положениях каждой фазы одна из линий находится в максимально положительном или отрицательном положении.

Для практических целей это означает, что общее количество энергии, поставляемой всеми тремя токами, остается постоянным; у вас нет циклических пиков и спадов, как с однофазным.

Компьютеры и многие двигатели, используемые в тяжелой технике, разработаны с учетом этого. Они могут получать устойчивый поток постоянной мощности, вместо того, чтобы учитывать колебания, присущие однофазной мощности переменного тока. В результате они потребляют меньше энергии.

В качестве аналогии подумайте об одноцилиндровом двигателе по сравнению с трехцилиндровым. Оба работают по четырехтактной модели (впуск, сжатие, мощность, выпуск). В одноцилиндровом двигателе вы получаете только один «мощный» цикл на каждые четыре такта цилиндра, что обеспечивает довольно неравномерную подачу мощности. Трехтактный двигатель, напротив, будет обеспечивать мощность в трех чередующихся фазах (опять же, разделенных на 120 градусов), для более плавной, постоянной и эффективной мощности.

 Рисунок 2



Преимущества трехфазного питания

Среди преимуществ, которые дает трехфазное питание, — возможность обеспечить почти вдвое большую мощность по сравнению с однофазными системами, не требуя вдвое большего количества проводов. Это не в три раза больше мощности, как можно было бы ожидать, потому что на практике вы обычно берете одну горячую линию и подключаете ее к другой горячей линии.

Чтобы понять, как 3-фазное питание обеспечивает большую мощность, нужно посчитать. Формула для однофазной мощности: мощность = напряжение (В) x ток (I) x коэффициент мощности (PF). Если мы предположим, что нагрузка в цепи является только резистивной, коэффициент мощности равен единице (или единице), что сводит формулу к P = V x I. Если мы рассмотрим 120-вольтовую цепь, поддерживающую 20 ампер, мощность будет равна 2400 Вт. .

Формула мощности трехфазной цепи: Мощность = Напряжение (В) x Ток (I) x Коэффициент мощности (PF) x квадратный корень из трех. Если предположить, что нагрузка в цепи является только резистивной, коэффициент мощности равен единице (или единице), что сводит формулу к P = V x I x квадратный корень из трех. Если мы рассмотрим 120-вольтовую трехфазную цепь, и каждая фаза поддерживает 20 ампер, формула работает как 120 вольт x 20 ампер x 1,732 = 4157 Вт. Таким образом, 3-фазные системы могут обеспечить почти вдвое большую мощность, чем однофазные системы. Это упрощенный пример, но его можно использовать для исследования дополнительной мощности, доступной от цепей, поддерживающих более высокие напряжения (например, 208 или 480 вольт) или токи (например, 30 ампер или выше).

Такая емкость пригодится, когда речь идет о питании стоек с ИТ-оборудованием. В то время как когда-то использование однофазного питания для стойки было нормой, по мере увеличения плотности в ИТ-стойках это становится менее осуществимым и практичным. Все кабели, проводники и розетки становятся больше, дороже и с ними становится все труднее работать.

Подача трехфазного питания непосредственно в серверную стойку позволяет использовать менее дорогие кабели и другие компоненты, обеспечивая при этом большую мощность. Однако это требует внимания к нагрузке на каждую цепь, чтобы убедиться, что они сбалансированы и не превышают пропускную способность цепи.

Чтобы узнать больше о том, как работает трехфазное питание и о его преимуществах, посетите: https://www.

vertiv.com/en-us/products-catalog/critical-power/uninterruptible-power-supplies-ups.

Трехфазная электроэнергия | Передача электроэнергии

Похоже, JavaScript отключен или заблокирован в вашем текущем браузере. Отключенный JavaScript значительно снижает функциональность нашего сайта, поэтому, чтобы вы могли наслаждаться наилучшей работой в Интернете, мы рекомендуем вам снова включить JavaScript или отключить любые надстройки, блокирующие JavaScript, которые вы могли установить ранее. Вы можете узнать, как включить JavaScript в своем браузере, перейдя на http://activatejavascript.org. А пока, если у вас есть какие-либо вопросы или вы просто предпочитаете оформить заказ по телефону, позвоните нам по бесплатному номеру 1-833-3CABLEORG (1-833-322-2536) — мы будем рады помочь.

ОТ: CableOrganizer.com

Трехфазная электроэнергия является распространенным способом передачи электроэнергии.

Это тип многофазной системы, в основном используемый для питания двигателей и многих других устройств. Трехфазная система использует меньше материала проводника для передачи электроэнергии, чем эквивалентные однофазные, двухфазные системы или системы постоянного тока при том же напряжении.

• Комбинированный набор IDEAL 35-926 Twist-A-Nut
• Идеальный тестер вращения трехфазного двигателя
• Klein Tools® Тестер напряжения и целостности цепи

В трехфазной системе по трем проводникам цепи текут три переменных тока (одной и той же частоты), которые достигают своих мгновенных пиковых значений в разное время. Принимая один проводник за эталон, два других тока задерживаются во времени на одну треть и две трети одного цикла электрического тока. Эта задержка между «фазами» обеспечивает постоянную передачу мощности в каждом цикле тока, а также позволяет создавать вращающееся магнитное поле в электродвигателе.

Трехфазные системы могут иметь или не иметь нейтральный провод. Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, в то же время поддерживая однофазные приборы с более низким напряжением. В ситуациях распределения высокого напряжения обычно не используется нейтральный провод, поскольку нагрузки могут быть просто подключены между фазами (соединение фаза-фаза).

Три фазы обладают свойствами, которые делают их очень востребованными в системах электроснабжения. Во-первых, фазные токи имеют тенденцию компенсировать друг друга и в сумме равняться нулю в случае линейной сбалансированной нагрузки. Это позволяет исключить нулевой провод на некоторых линиях; все фазные проводники пропускают один и тот же ток и поэтому могут быть одинакового размера для сбалансированной нагрузки.

Во-вторых, передача мощности на линейную сбалансированную нагрузку является постоянной, что помогает уменьшить вибрации генератора и двигателя. Наконец, трехфазные системы могут создавать магнитное поле, вращающееся в заданном направлении, что упрощает конструкцию электродвигателей. Третий – это самый низкий фазовый порядок, демонстрирующий все эти свойства.

Большинство бытовых нагрузок однофазные. Как правило, трехфазное питание либо вообще не входит в жилые дома, либо там, где оно есть, оно распределяется на главном распределительном щите.

На электростанции электрический генератор преобразует механическую энергию в набор переменных электрических токов, по одному от каждой электромагнитной катушки или обмотки генератора. Токи представляют собой синусоидальные функции времени, все с одной и той же частотой, но со смещением во времени, что дает разные фазы. В трехфазной системе фазы расположены на одинаковом расстоянии друг от друга, что дает разделение фаз на одну треть цикла. Частота сети обычно составляет 50 Гц в Азии, Европе, Южной Америке и Австралии и 60 Гц в США и Канаде (но более подробную информацию см. в разделе «Системы сетевого питания»).

Генераторы выдают напряжение в диапазоне от сотен вольт до 30 000 вольт. На электростанции трансформаторы «повышают» это напряжение до более пригодного для передачи.

После многочисленных преобразований в сети передачи и распределения мощность окончательно преобразуется в стандартное сетевое напряжение ( т. е. «бытовое» напряжение). Возможно, в этот момент мощность уже была разделена на одну фазу или она все еще может быть трехфазной. Там, где понижающее напряжение трехфазное, выход этого трансформатора обычно соединен звездой со стандартным сетевым напряжением (120 В в Северной Америке и 230 В в Европе и Австралии), являющимся фазно-нейтральным напряжением. Другая система, обычно встречающаяся в Северной Америке, состоит в том, чтобы иметь вторичную обмотку, соединенную треугольником, с центральным отводом на одной из обмоток, питающих землю и нейтраль. Это позволяет использовать трехфазное напряжение 240 В, а также три различных однофазных напряжения (120 В между двумя фазами и нейтралью, 208 В между третьей фазой (известной как верхняя ветвь) и нейтралью и 240 В между любыми двумя фазами). быть доступным из того же источника.



• Коробки для неметаллических корпусов
• Коробка FSR404 4×4
• Набор инструментов техника черного ящика

В большом оборудовании для кондиционирования воздуха и т. д. используются трехфазные двигатели из соображений эффективности, экономичности и долговечности.

Нагреватели сопротивления, такие как электрические котлы или отопление помещений, могут быть подключены к трехфазным системам. Аналогичным образом может быть подключено электрическое освещение. Эти типы нагрузок не требуют характеристики вращающегося магнитного поля трехфазных двигателей, но используют преимущества более высокого уровня напряжения и мощности, обычно связанные с трехфазным распределением. Системы люминесцентного освещения также выигрывают от уменьшения мерцания, если соседние светильники питаются от разных фаз.

Большие системы выпрямителей могут иметь трехфазные входы; результирующий постоянный ток легче фильтровать (сглаживать), чем выходной сигнал однофазного выпрямителя. Такие выпрямители можно использовать для зарядки аккумуляторов, процессов электролиза, таких как производство алюминия, или для работы двигателей постоянного тока.

Интересным примером трехфазной нагрузки является электродуговая печь, используемая в сталеплавильном производстве и при рафинировании руд.

В большинстве стран Европы печи рассчитаны на трехфазное питание. Обычно отдельные нагревательные элементы подключаются между фазой и нейтралью, чтобы можно было подключиться к однофазному источнику питания. Во многих регионах Европы однофазное питание является единственным доступным источником.



• Комплекты биметаллических коронок
• Интеллектуальный гибочный станок Greenlee 855GX™
• IDEAL Twister® 341® Соединитель желтовато-коричневого провода

Иногда преимущества трехфазных двигателей делают целесообразным преобразование однофазного питания в трехфазное. Мелкие потребители, такие как жилые дома или фермы, могут не иметь доступа к трехфазному электроснабжению или могут не захотеть платить за дополнительную стоимость трехфазного обслуживания, но все же могут захотеть использовать трехфазное оборудование. Такие преобразователи могут также позволять изменять частоту, позволяя регулировать скорость. Некоторые локомотивы переходят на многофазные двигатели, приводимые в действие такими системами, даже несмотря на то, что входное питание локомотива почти всегда является либо постоянным, либо однофазным переменным током.

Поскольку однофазная мощность падает до нуля в каждый момент, когда напряжение пересекает ноль, а трехфазная подает мощность непрерывно, любой такой преобразователь должен иметь способ хранения энергии в течение необходимой доли секунды.

Одним из методов использования трехфазного оборудования с однофазным питанием является использование вращающегося преобразователя фаз, представляющего собой трехфазный двигатель со специальными пусковыми устройствами и коррекцией коэффициента мощности, который обеспечивает сбалансированное трехфазное напряжение. При правильной конструкции эти вращающиеся преобразователи могут обеспечить удовлетворительную работу трехфазного оборудования, такого как станки, от однофазной сети. В таком устройстве накопление энергии осуществляется за счет механической инерции (эффект маховика) вращающихся компонентов. Внешний маховик иногда находится на одном или обоих концах вала.

Вторым методом, который был популярен в 1940-х и 50-х годах, был метод, который назывался «метод трансформатора». В то время конденсаторы были дороже трансформаторов. Таким образом, автотрансформатор использовался для подачи большей мощности через меньшее количество конденсаторов. Этот метод хорошо работает и имеет сторонников даже сегодня. Использование метода имени трансформатора отделило его от другого распространенного метода, статического преобразователя, поскольку оба метода не имеют движущихся частей, что отличает их от вращающихся преобразователей.

Другой метод, который часто пытаются использовать, — это устройство, называемое статическим преобразователем фазы. Этот метод запуска трехфазного оборудования обычно используется с двигателями, хотя он обеспечивает только 2/3 мощности и может привести к перегреву двигателей, а в некоторых случаях и к перегреву. Этот метод не работает, когда задействованы чувствительные схемы, такие как устройства с ЧПУ, а также нагрузки индукционного и выпрямительного типа.

Изготавливаются устройства, создающие имитацию трехфазного тока из трехпроводного однофазного питания. Это делается путем создания третьей «субфазы» между двумя проводниками под напряжением, в результате чего фазовое разделение составляет 180 ° – 90° = 90°. Многие трехфазные устройства будут работать в этой конфигурации, но с меньшей эффективностью.

Преобразователи частоты (также известные как полупроводниковые инверторы) используются для обеспечения точного управления скоростью и крутящим моментом трехфазных двигателей. Некоторые модели могут питаться от однофазного источника питания. ЧРП работают, преобразовывая напряжение питания в постоянный ток, а затем преобразуя постоянный ток в подходящий трехфазный источник для двигателя.

Цифровые фазовые преобразователи — это новейшая разработка в технологии фазовых преобразователей, в которой используется программное обеспечение в мощном микропроцессоре для управления полупроводниковыми силовыми коммутационными компонентами. Этот микропроцессор, называемый цифровым сигнальным процессором (DSP), контролирует процесс фазового преобразования, постоянно регулируя входные и выходные модули преобразователя для поддержания сбалансированной трехфазной мощности при любых условиях нагрузки.



• Анализатор качества электроэнергии PowerSight PS4500
• Катушки для хранения шнура и кабеля для тяжелых условий эксплуатации — 200–425 футов

• Трехпроводное однофазное распределение полезно, когда трехфазное питание недоступно, и позволяет удвоить нормальное рабочее напряжение для мощной нагрузки.
• Двухфазное питание, как и трехфазное, обеспечивает постоянную передачу мощности на линейную нагрузку. Для нагрузок, которые соединяют каждую фазу с нейтралью, при условии, что нагрузка имеет одинаковую потребляемую мощность, двухпроводная система имеет ток нейтрали, который больше, чем ток нейтрали в трехфазной системе. Кроме того, двигатели не являются полностью линейными, а это означает, что, несмотря на теорию, двигатели, работающие от трех фаз, имеют тенденцию работать более плавно, чем двигатели, работающие от двух фаз. Генераторы на Ниагарском водопаде установлены в 189 г.5 были самыми большими генераторами в мире в то время и представляли собой двухфазные машины. Настоящее двухфазное распределение электроэнергии по существу устарело. Системы специального назначения могут использовать для управления двухфазную систему. Двухфазная мощность может быть получена из трехфазной системы с использованием трансформаторов, называемых трансформатором Скотта-Т.
• Моноциклическая мощность — название асимметричной модифицированной двухфазной энергосистемы, использовавшейся General Electric около 189 г.7 (поддерживаемый Чарльзом Протеусом Стейнмецем и Элиу Томсоном; как сообщается, это использование было предпринято, чтобы избежать нарушения патентных прав). В этой системе генератор был намотан с однофазной обмоткой полного напряжения, предназначенной для осветительной нагрузки, и с малой (обычно ¼ линейного напряжения) обмоткой, вырабатывающей напряжение в квадратуре с основными обмотками. Намерение состояло в том, чтобы использовать дополнительную обмотку этого «провода питания» для обеспечения пускового момента для асинхронных двигателей, а основная обмотка обеспечивает питание для осветительных нагрузок. После истечения срока действия патентов Вестингауза на симметричные двухфазные и трехфазные системы распределения электроэнергии моноциклическая система вышла из употребления; его было трудно анализировать, и он длился недостаточно долго, чтобы можно было разработать удовлетворительный учет энергии.
• Построены и испытаны системы высокого порядка фаз для передачи электроэнергии. Такие линии электропередачи используют 6 или 12 фаз и методы проектирования, характерные для линий электропередачи сверхвысокого напряжения. Линии передачи с высоким порядком фаз могут обеспечивать передачу большей мощности по данной линии передачи в полосе отчуждения без затрат на преобразователь постоянного тока высокого напряжения на каждом конце линии.



Многофазная система – это средство распределения электроэнергии переменного тока. Многофазные системы имеют три или более электрических проводника под напряжением, по которым текут переменные токи с определенным временным сдвигом между волнами напряжения в каждом проводнике. Многофазные системы особенно полезны для передачи мощности на электродвигатели. Наиболее распространенным примером является трехфазная система питания, используемая в большинстве промышленных приложений.

Один цикл напряжения трехфазной системы



На заре коммерческой электроэнергетики в некоторых установках для двигателей использовались двухфазные четырехпроводные системы. Главное их преимущество заключалось в том, что конфигурация обмотки была такой же, как и у однофазного двигателя с конденсаторным пуском, а при использовании четырехпроводной системы концептуально фазы были независимыми и легко анализировались с помощью математических инструментов, доступных в то время. . Двухфазные системы были заменены трехфазными системами. Двухфазное питание с 90 градусов между фазами может быть получено из трехфазной системы с использованием трансформатора, подключенного Скоттом.

Многофазная система должна обеспечивать определенное направление чередования фаз, чтобы напряжения зеркального отображения не учитывались при определении порядка фаз. Трехпроводная система с двумя фазными проводами, расположенными на 180 градусов друг от друга, по-прежнему является однофазной. Такие системы иногда называют расщепленными фазами.



Многофазная мощность особенно полезна в двигателях переменного тока, таких как асинхронные двигатели, где она генерирует вращающееся магнитное поле. Когда трехфазное питание завершает один полный цикл, магнитное поле двухполюсного двигателя поворачивается на 360 ° в физическом пространстве; двигателям с большим количеством пар полюсов требуется больше циклов подачи питания, чтобы совершить один физический оборот магнитного поля, и поэтому эти двигатели работают медленнее. Никола Тесла и Михаил Доливо-Добровольский изобрели первые практические асинхронные двигатели, использующие вращающееся магнитное поле – ранее все коммерческие двигатели были постоянного тока, с дорогими коммутаторами, требующими обслуживания щетками и характеристиками, непригодными для работы в сети переменного тока. Многофазные двигатели просты в конструкции, самозапускающиеся и маловибрирующие.



Количество фаз больше трех. Обычная практика для выпрямительных установок и преобразователей HVDC состоит в том, чтобы обеспечить шесть фаз с шагом 60 градусов, чтобы уменьшить генерацию гармоник в системе питания переменного тока и обеспечить более плавный постоянный ток. Были построены экспериментальные линии передачи высокого фазового порядка с числом фаз до 12. Это позволяет применять правила проектирования сверхвысокого напряжения (СВН) при более низких напряжениях и позволит увеличить передачу мощности при той же ширине коридора линии электропередачи.



Жилые дома и предприятия малого бизнеса обычно снабжаются одной фазой, взятой из одной из трех фаз коммунального хозяйства. Индивидуальные клиенты распределяются между тремя фазами для балансировки нагрузки. Однофазные нагрузки, такие как освещение, могут быть подключены от фазы под напряжением к нейтрали цепи, что позволяет сбалансировать нагрузку в большом здании по трем фазам питания. Смещение фаз фазных напряжений к нейтрали составляет 120 градусов; напряжение между любыми двумя проводами под напряжением всегда в 3 раза больше, чем между проводом под напряжением и нейтралью. См. Статью Системы электроснабжения для получения списка однофазных распределительных напряжений по всему миру; трехфазное линейное напряжение будет в 3 раза больше этих значений.

В Северной Америке жилые многоквартирные дома могут иметь распределение 120 вольт (фаза-нейтраль) и 208 вольт (фаза-линия). Крупные однофазные приборы, такие как духовки или варочные панели, предназначенные для двухфазной системы на 240 В, обычно используемые в односемейных домах, могут плохо работать при подключении к напряжению 208 В; отопительные приборы будут развивать только 3/4 своей номинальной мощности, а электродвигатели будут работать некорректно при на 13% меньшем приложенном напряжении.
