Объем газового баллона и его особенности
В статье описывается от чего зависит объем газа в баллоне. рассказывается о свойствах пропанового газа и кислорода. Состав и техника безопасности.
Умение управлять газами, совершило революцию в быту и промышленности.
С помощью газов:
- готовим пищу;
- режим и варим металл;
- надуваем воздушные шары и т.д.
Для транспортировки газа используют металлические и стекловолоконные баллоны. Объем газового баллона зависит от его предназначения и заправленного в него газа. В баллонах красного цвета перевозят пропановый и бутановый газ. Кислород перевозят в баллонах синего цвета. Объем баллона зависит от типа транспортируемого газа. Для каждого газа отдельные нормы заправки баллонов.

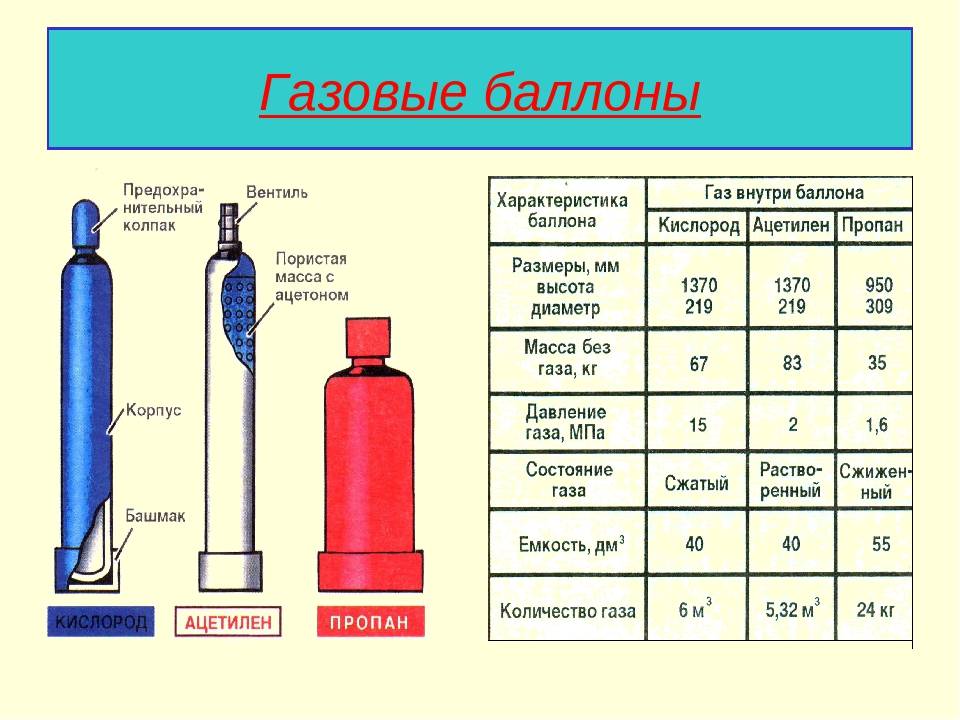

Объем газовых баллонов
Объем газового баллона может быть различным в зависимости от материала баллона, вида его содержимого и назначения.
- Металлические баллоны из стали выпускаются объёмом от пяти до пятидесяти литров.
- Максимальный объём многоразового перезаправляемого композитного баллона – 33 литра.
- Встречаются и небольшие одноразовые ёмкости, так называемые картриджи. Они представляют собой стальные лужёные резервуары и вмещают от 100 г до 450 г газа. Недостатком картриджей можно считать их неприменимость при низкой температуре окружающей среды.
Композитные баллоны изготавливаются из эпоксидной смолы со стекловолокном и дополнительно заключаются в цветной полимерный кожух. Такие ёмкости считаются более современными и безопасными и единственным значимым их недостатком можно считать только их высокую цену. Лёгкие и прочные, они, кроме того пригодны к использованию в широком диапазоне температур.
Как узнать объем газового баллона и сколько кислорода в баллоне в м3?
Номинальный объем газового баллона указывается на металлической бирке, которая крепится в верхней части любого баллона и содержит всю необходимую информацию об эксплуатационных характеристиках данной ёмкости, а также данные о заводе-изготовителе и последней проверке его пригодности и безопасности.
На баллоне указывается объём в литрах, однако, объём содержимого в метрах кубических при этом может отличаться в зависимости от вида наполнителя. Кислородные баллоны бывают малолитражными (2, 5, 10 литров), средней ёмкости (20, 25 и 40 литров).
Чтобы узнать, сколько кислорода в баллоне в м3, нужно сначала выяснить давление внутри баллона, которое отображается на манометре, соединённом с баллоном. На основании этой величины и табличных коэффициентов вычисляется коэффициент для определения объёма газа в баллоне при нормальных условиях. Перемножив величину номинального объёма, измеряемую в дм3, и полученный коэффициент, можно выяснить объём кислорода в баллоне в м3. Вес полного баллона при нормальных условиях указывается на бирке.
Как выяснить количество кислорода в баллоне и сколько кг в баллоне кислорода?
Кислород в баллонах широко используется при сварочных работах, позволяет выполнять более аккуратные и плотные швы на металле. Для качественного выполнения сварочных работ и их планирования нередко требуется знание различных параметров, таких как количество кислорода в баллоне.
Для полного баллона это не представляет трудностей, поскольку вся информация указывается на бирке. В зависимости от объёма и давления в баллоне содержится 8-12 кг кислорода. А вот выяснение, сколько кг в баллоне кислорода если он уже использовался некоторое время может представлять определённые трудности. Обычно расчёт выполняется исходя из того, что один литр жидкого кислорода в баллоне весит 1,13 килограмм. Таким образом, чтобы выяснить вес кислорода в баллоне, нужно ранее полученную величину объёма умножить на 1,13. Чтобы не вычислять все необходимые коэффициенты вручную, для сварщиков и других специалистов, использующих газ в баллонах, разработаны справочники и таблицы, значительно облегчающие вычисления.
Пропан – газ в чистом виде не имеющий ни цвета, ни запаха. Химическая формула C3H8. Используется совместно с бутаном. Технические добавки дают характерный запах. Закипает при температуре — 42 гр. С., замерзает при — 188 гр. С. Соприкасаясь с воздухом, создает взрывоопасную смесь.
Способен менять объем и давление в сосуде при изменении температуры. Применяется в быту и промышленности.
Объем газового баллона – важная характеристика, от которой зависит не только цена оборудования, но и сфера его применения.
Рассмотрим сколько кислорода в баллоне в м3
В нормальных условиях при температуре 0 гр. С и давление 760 мм р.ст. : 1 м3 газа весит 1,43 кг.
Достигая точки охлаждения — 186 гр. С, кислород переходит в легко испаряющуюся жидкость светло голубого цвета.
При нормальных условиях, вес жидкого кислорода составляет – 1 л=1,13 кг, испаряясь, получается 800 л. газа.
Объем газового баллона: 40 л, в нем содержится 6,3 м3 газа, вес – 8,3 кг.
Нормы заправки
Газ «ПРОПАН»
Объем газа в баллоне – 42 л
Плотность жидкого состояния газа – 0,53кг/л
Масса газа находящегося в емкости – 22,18 кг
Плотность газа в газообразном состоянии – 1,87 кг/м3
Общий объем газа в 1 баллоне 42 кг – 22,4 м3
Баллон заправляется на 85% от всего объема баллона.
Данные приведены из расчета на 1 баллон общим объемом 50 л.
Бутан
Плотность жидкого состояния газа – 0,60кг/л
Объем в литрах – 42 л
Масса газа – 25,24 кг
Плотность газообразного состояния – 2,52 кг/м3
Объем в 1 баллоне – 16,67 м3
Исходя из вышеуказанных данных, получаем следующие расчёты:
В бытовые баллоны закачивается смесь из ПРОПАНА и БУТАНА. Допустим, что газы закачали равными долями в баллон 50 л, значит, в баллон помещается примерно 20 м3 газовой смеси.
При расчетах учитывайте плотность газа и другие данные приведенные выше.
Кислород – газ, не имеющий цвета, вкуса и запаха. В чистом виде не горючий газ. Соединяясь с другими газами, повышает температуру горения. Не взрывоопасен. Кислород сортируется по количеству смесей присутствующих в газе. Чем чище газ, тем больше его ценность. Химически активное вещество. Хранится в жидком состоянии. Благодаря своим свойствам применяется в резке и сварки металлов.
Технический кислород производится согласно ГОСТ – 5583-65.
На основании ГОСТ выделили два сорта кислорода применяемого в производственных и промышленных работах.
Состав кислородной смеси
1 сорт:
Кислород – 99,7%
Водяные пары – 0,007%
Водородная доля в смеси – 0,3%
Углекислый газ – не нормируется
Запах – нет.
2 сорт:
Кислород – 99,5%
Водяные пары – 0,009%
Водородная доля в смеси – 0,5%
Углекислый газ – не нормируется
Запах – нет.
Кислородная смесь светло-синего цвета, поэтому хранится и транспортируется в баллонах синего цвета. Плотность смеси – 1,141 г/см.3.
Температура замерзания – 222,65 гр. С.
Температура кипения – 182,96 гр. С.
Фракционная перегонка воздуха позволяет получать газ в промышленных условиях.
Получают газ из атмосферного воздуха путем электролиза или ректификации при низких температурах. Состав формируется на основании ГОСТ 5583-78. Этот стандарт применим для технического и медицинского кислорода. В нем указывается:
- состав;
- допустимое наличие;
- соотношение примесей и газа для каждого сорта.
Техника безопасности
Во избежание опасных ситуаций, придерживайтесь следующих правил:
- не допускайте концентрацию газа более 23%;
- совместно с кислородом используйте разрешенные газы;
- соединения масла и кислорода взрывоопасно;
- запрещается использовать баллоны из под других кислородов;
- транспортируя кислородные баллоны, не допускаются резкие удары и другие виды повреждения.
В сварочных работах, кислород ни чем не заменяется, в этом его уникальность. В отличие от вспомогательных газов. Сварочные работы производятся не ближе 5 м от кислородного баллона.
Узнаем как много литров газа в 50-литровом баллоне? Узнаем как много кубов газа в 50-литровом баллоне?
Когда в сельский населённый пункт приходит газ, в него приходит цивилизация. Печное отопление, или отопление индивидуальное водяное с котлом на твёрдом топливе, – это не только романтическое потрескивание дров в топке. Отопление твёрдым топливом – это всегда копоть, дым и сажа, необходимость ежегодного перекрашивания потолков.
А кроме неприятностей, связанных с постоянной грязью, необходимо ещё заготовить или приобрести и где-то хранить запас дров на целую зиму.
К сожалению, не везде проведён природный трубопроводный газ. Во многих населённых пунктах жителям приходится довольствоваться газом в баллонах. И людей интересует, а сколько литров газа в 50-литровом баллоне?
Что такое бытовой газ
Вспомним основы школьной органической химии. Первым предельным углеводородом является метан. Молекула этого газа состоит из одного атома углерода, окружённого четырьмя атомами водорода.
Газовое оборудование на автомобиль: цена и отзывы. Газовое…
В последнее время все больше автолюбителей стали задумываться о переоборудовании своих…
Если слегка удлинить цепочку – вместо одного из атомов водорода «прицепить» один углерод, на оставшиеся три его связи присоединить атомы водорода, – получится следующий член семьи предельных углеводородов, этан.
Начиная с начала цепочки, имеем:
- метан СН4;
- этан С2Н6;
- пропан С3Н8;
- бутан С4Н10.
Последние два соединения – пропан и бутан – и являются содержимым бытовых газовых баллонов.
Физические свойства этих химических веществ
Пропан при нормальном атмосферном давлении является жидкостью в диапазоне температур от –187,7 до –42,1 °С. Ниже указанного промежутка пропан кристаллизуется, а выше, соответственно, переходит в газообразное состояние. У бутана этот диапазон: –138,3 … –0,5 °С. Как видим, температуры перехода в жидкость у обоих газов не намного ниже нуля, благодаря чему их достаточно легко сжижать, повышая давление.
Газовое оборудование на Газель: специфические особенности…
Стоимость бензина в нашей стране автолюбителей отнюдь не радует. А владельцы коммерческих…
Методы хранения газа
В быту используется, как правило, смесь пропан-бутан. В частных домах для хранения сжиженной смеси применяются стандартные 50-литровые газовые баллоны. Немного по-другому поступают при газоснабжении многоэтажек. Ну сколько литров газа в 50-литровом баллоне может поместиться?
А менять баллоны с 42 литрами газа (именно столько сжиженного газа хранится в баллоне) плюс вес самого баллона по всем этажам и квартирам… Поэтому в таких случаях во дворе дома устраивается, как правило, заземлённое хранилище, в которое специальными газовозами доставляется газовая смесь.
В специальном устройстве она переводится в газообразную фазу и в таком виде поступает в бытовой трубопровод.
Объём газового баллона
Так сколько кубов газа в 50-литровом баллоне? Чтобы ответить на этот вопрос, необходимо определиться, какой газ нас интересует. Жидкой смеси газов в баллон заливается 42 литра. Но сколько это в килограммах, кубометрах? Плотность сжиженных: пропана – 0,528 кг/л, бутана – 601 кг/л.
Для того чтобы узнать, сколько литров газа в 50-литровом баллоне, произведём небольшие расчёты.
Пропан | ||
Плотность жидкой фазы | 0,53 | кг/л |
Литров в баллоне | 42,00 | л |
Масса газа в баллоне | 22,18 | кг |
Плотность газообразной фазы | 1,87 | кг/м3 |
Объём, занимаемый 42 кг газа (1 баллон) | 22,44 | м3 |
Бутан | ||
Плотность жидкой фазы | 0,60 | кг/л |
Литров в баллоне | 42,00 | л |
Масса газа в баллоне | 25,24 | кг |
Плотность газообразной фазы | 2,52 | кг/м3 |
Объём, занимаемый 42 кг газа (1 баллон) | 16,67 | м3 |
Таким образом, сколько литров газа в 50-литровом баллоне, зависит от того, какой состав в него закачан.
Если допустить, что баллон заполнен одним пропаном – 22,44 м3, бутаном – 16,67 м3. Но так как в быту используется смесь данных химических соединений, то показатель будет находиться где-то посередине.
Если допустить, что пропан и бутан находятся в баллоне в равных долях, то ответ на вопрос, сколько газа в 50-литровом баллоне (м3) – около 20.
Меры безопасности при обращении с газовыми баллонами
- Никогда не удалять с баллонов таблички и этикетки.
- Не поднимать и не перемещать баллон, держась за вентиль.
- Утечки определять с помощью мыльного раствора, а не зажжённой спички.
- Вентиль баллона открывать плавно.
- Никогда не нагревать баллон.
- Самостоятельная перекачка (перелив) сжиженного газа в другие ёмкости запрещена.
Гелиевые весовые и объемные эквиваленты
Гелиевые весовые и объемные эквиваленты| Вес жидкости или газа | Объем жидкости при нормальной температуре кипения | Объем газа при 1 атм | |||
| фунтов | кг | л | галлонов | ср при 70°F | м 3 при 15°C |
1. 000 | 0,454 | 3,630 | 96.654 | 2,679 | |
| 2,205 | 1.000 | 8.004 | 2.114 | 213.123 | 5,908 |
| 0,275 | 0,125 | 0,998 | 0,264 | 26.580 | 0,737 |
| 1,043 | 0,473 | 3,786 | 1. 000 | 100.810 | 2,795 |
| 10.346 | 4,693 | 37.555 | 9.921 | 999,986 | 27.721 |
| 0,373 | 0,169 | 1,355 | 0,358 | 36.052 | 0,999 |
| Введите числа в поля ниже для значения конверсии. | |||||
Самый лучший блог о воздушных шарах: гелий
В части 1 этого блога, состоящего из двух частей, мы рассмотрели гелий и немного того, что вам нужно знать как профессионалу, занимающемуся воздушными шарами, а также краткое введение в расчет стоимости.
Тем не менее, для тех из вас, кто действительно хочет понять, как рассчитать стоимость гелия для всех размеров воздушных шаров, пожалуйста, читайте дальше, я надеюсь, что мне удалось это хорошо объяснить?
В приведенной выше таблице показаны 3 размера цилиндров с указанием кодов размеров каждого цилиндра, объема/кубических метров = м3) и давления в барах, а также другая информация, такая как вес, высота и диаметр цилиндра.
Математика никогда не была моей сильной стороной, поэтому я надеюсь, что смогу объяснить это так, чтобы вы поняли.
Чтобы определить, сколько гелия содержится в вашем баллоне, вам необходимо выполнить следующий расчет.
Во-первых, нам нужно знать вместимость нашего цилиндра в литрах, что не показано на приведенной выше диаграмме. Чтобы узнать это, мы берем объем, который для цилиндра размера L равен 9.0136 9 м3 x 1000 = 9000 Теперь разделите это значение на значение давления в барах, которое равно 200, что дает нам 45 литров.
Умножьте объем в литрах на давление в баллоне (это давление в барах, указанное на вашем регуляторе), а затем разделите на 1000, чтобы получить объем в кубических метрах.
Итак, допустим, у нас есть неиспользованный 45-литровый баллон (размер L), который показывает 200 бар (полный)
45 (объем в литрах) x 200 (давление в барах) = 9 000 ÷ 1000 = 9 м3 гелия в баллоне, что мы уже знаем.
Теперь, что, если мы уже использовали некоторое количество гелия, а показания бара говорят, что у нас давление всего 50 бар, сумма будет выглядеть так:
45 (объем в литрах) x 50 (давление в барах) = 2250 ÷ 1000 = 2,25 м3 гелия, оставшегося в баллоне.
Итак, как мы можем использовать эту информацию, чтобы сказать нам, сколько воздушных шаров мы можем надуть из этого цилиндра.
Компания Qualatex предоставила нам всю необходимую для этого информацию. Они подготовили 2 таблицы: одну для латексных и хлоропреновых шаров, а другую для шаров из микрофольги®.
| Это пример загружаемой диаграммы гелия, но поскольку она занимает 5 страниц, я только что показал вам первые несколько строк! |
Поскольку большинство из нас использует 11-дюймовые воздушные шары больше, чем другие размеры, я буду использовать 11-дюймовые воздушные шары для своего примера.
Итак, глядя на диаграмму под заголовком «Емкость газа», я понимаю, что на 11-дюймовые латексные шары, надутые до 11 дюймов, уходит 0,5 куб. футов (куб. фут) или 0,015 м3 кубических метров гелия.
Поскольку мы работаем с метрическими единицами измерения, а не британскими, нам нужна вторая цифра (кубические метры), указанная в скобках на таблице, чтобы рассчитать, сколько 11-дюймовых воздушных шаров мы можем надуть из нашего баллона.
Это был наш первый расчет
45 (объем в литрах) x 200 (давление в барах) = 9000 ÷ 1000 = 9 м3 гелия в баллоне. в нашем баллоне достаточно гелия, чтобы надуть 600 11-дюймовых латексных шаров.
Теперь для нашего второго расчета:
Теперь, что, если мы уже использовали некоторое количество гелия, а показания бара говорят, что у нас осталось только 50 бар, сумма будет выглядеть так:
45 (емкость в литрах) x 50 (давление бар) = 2500 ÷ 1000 = 2,25 м3 гелия, оставшегося в баллоне.
Итак, мы знаем, что теперь у нас осталось 2,25 м3 в нашем баллоне, мы можем разделить 2,25 на 0,015 = 150, поэтому в нашем баллоне достаточно гелия, чтобы надуть 150 11-дюймовых латексных шаров.
Давайте посмотрим, сможете ли вы определить, сколько гелия осталось в этих баллонах и сколько 11-дюймовых шаров мы можем надуть из оставшегося газа?
Манометр 1. Показывает манометр, показывающий, что в цилиндре осталось давление 185 бар (КРАСНЫЕ цифры). Цилиндр представляет собой цилиндр размера T, который содержит объем 3,6 м3, 3,6 x 1000 = 3600, разделенный на 200 = 18, что является емкостью цилиндра в литрах.
18 x 185 (бар) = 3330 разделить на 1000 = 3,33 м3 гелия, оставшегося в баллоне 3,33 разделить на 0,015 = 222 – следовательно, в нашем баллоне еще достаточно гелия, чтобы надуть 222 11-дюймовых латексных шара.
| Манометр 2 |
Манометр 2. Показывает нам манометр, показывающий, что в цилиндре осталось только 30 бар давления, и снова цилиндр представляет собой цилиндр размера Т, который при заполнении содержит 3,6 м3 объема, что эквивалентно 18 литрам.
Во-первых, нам нужно знать, каков объем газа для 16-дюймового Geo Donut, и, глядя на диаграмму, он говорит мне, что это 0,7 кубических футов или (0,020 м3).
Итак, для датчика 1 мы уже знаем, что в нашем цилиндре 3,33 м3 гелия. Итак, на этот раз мы делим 3,33 на 0,020 = 166, поэтому у нас достаточно гелия, чтобы надуть пончики Geo 166 x 16 дюймов.
Калибр 2, в нашем цилиндре всего 0,54 м3 гелия, 0,54 разделить на 0,020 = 27 – поэтому в этом цилиндре осталось только достаточно гелия, чтобы надуть 27 x 16-дюймовых воздушных шаров Geo Donut.
Теперь мы понимаем, как чтобы определить, сколько шаров вы можете надуть из любого баллона…
Итак, давайте посмотрим, сколько шаров из диапазона мы можем получить из баллона 3,6 м3.
Мы можем рассчитать это сами, используя информацию, которую у нас уже есть:
3.6 (объем), деленное на использование газа каждым баллоном, покажет нам, сколько баллонов мы можем получить из баллона такого размера.
3.6 ÷ .0141 = 255 – 11″ латекс
3.6 ÷ .2266 = 15 – 30″ латекс
3.6 ÷ .037 = 97 – 35″ Crescent Moons
Итак, давайте посмотрим на преобразование давления в барах и фунтах на квадратный дюйм.
1 бар = 14,50 фунтов на квадратный дюйм или psi
, следовательно, 200 бар = 2900 фунтов/кв.
Я просмотрел Интернет и увидел, что гелиевые баллоны в США бывают разных размеров, и не могу найти таблицу цилиндров, подобную той, которую я использовал в метрическом примере, поэтому мы будем использовать некоторые примеры размеров цилиндров, которые я нашел.
Резервуар 280 куб. футов
Резервуар 242 куб. фута
Резервуар 137 куб. футов
Резервуар 110 куб. футов
Резервуар 55 куб. футов
Я не совсем уверен, какой размер чаще всего используют художники по воздушным шарам в США?
Итак, давайте начнем с резервуара объемом 280 кубических футов, который при заполнении показывает 2200 фунтов на квадратный дюйм на манометре, на этот раз это внешние цифры.
Итак, это довольно простой процесс. Глядя на диаграмму использования газа, мы видим, что для надувания 11-дюймового воздушного шара требуется 0,5 кубических фута газа, чтобы надуть его до 11 дюймов.
280 (объем в кубических футах), деленное на 0,5 = 560, поэтому мы знаем, что из этого цилиндра можно надуть 560 11-дюймовых воздушных шаров.0132
Если бы вы использовали баллон объемом 137 куб. футов, математика выглядела бы так:
137 разделить на 0,50 = 274, поэтому из баллона такого размера можно было бы надуть 274 11-дюймовых баллона. много воздушных шаров, которые вы можете надуть из частично использованного баллона, вам нужно знать, какое давление в фунтах на квадратный дюйм было, когда баллон был доставлен вам
В Великобритании баллоны наполняются при 200 бар, 200 бар = 2900, однако, насколько я понимаю в США и других странах они не заполняются до такого высокого давления, поэтому вам нужно будет проверить, для этого примера мы будем использовать 2200 фунтов на квадратный дюйм.
Итак, первое, что нам нужно рассчитать, это давление на 11-дюймовый шар.
2200 разделить на 560 = 3,93 фунта на квадратный дюйм на 11-дюймовый баллон.
Итак, проверьте, что показывает ваш баллон, скажем, 1500 фунтов на квадратный дюйм в качестве примера:
1500 разделить на 3,93 = 381 – следовательно, это говорит нам о том, что в нашем баллоне достаточно гелия, чтобы надуть 381 11-дюймовый воздушный шар.
Давайте сделайте то же самое снова, но на этот раз с шаром другого размера, скажем, 16-дюймовым.
Во-первых, нам нужно знать, сколько гелия занимает 16-дюймовый воздушный шар, который, глядя на таблицу, показывает мне 1,5 кубических фута (в 3 раза больше, чем 11-дюймовый воздушный шар).
Итак, если мы используем баллон объемом 280 куб. футов, мы разделили 280 на 1,5 = 186, поэтому мы можем надуть 186 16-дюймовых баллонов из баллона объемом 280 куб. .
2200 разделить на 186 = 11,82 фунтов на квадратный дюйм на 16-дюймовый воздушный шар
Если в нашем баллоне осталось 1500 фунтов на квадратный дюйм, мы разделим 1500 на 11,82 = 126 – в нашем баллоне осталось достаточно гелия, чтобы надуть 126 16-дюймовых воздушных шаров.
Вот еще кое-что, что нам нужно учитывать:
Показания PSI могут меняться, когда цилиндр полный, поэтому они не всегда могут быть одинаковыми в то же самое время. Также имейте в виду, что температура влияет на давление (более высокая температура = более высокое давление, более низкая температура = более низкое давление 9).
0132
Если у вас есть диаграмма использования гелия (ссылку на которую я создал в этом блоге, или вы можете найти ее в каталогах Qualatex Everyday) и вы знаете, сколько нужно каждого размера и типа воздушного шара, чтобы надуть его правильно размер и размер баллона, с которым вы работаете, вы должны быть в состоянии определить, сколько воздушных шаров каждого размера вы можете надуть из вашего баллона, и если вы знаете, сколько ваш гелий стоит вам за баллон, тогда вы можете решить сколько стоит гелий за воздушный шар.
Помните, что если вы не используете оборудование для точного надувания, такое как Duplicator 2 или Dual Split Second Sizer, которое точно измеряет гелий при нажатии на педаль (в зависимости от настройки времени и давления), эти расчеты могут быть только приблизительными, поскольку представление о 11-дюймовом воздушном шаре у всех немного отличается, и некоторые люди выпускают небольшое количество гелия при использовании калибровочных коробок/шаблонов, что тратит гелий впустую и уменьшает количество воздушных шаров, которые вы сможете надуть из своего баллона.
