Скорость насоса в системе отопления: На какой скорости должен работать циркуляционный насос – sdmclimate.ru

alexxlab
05.07.1972
Комментарии: 0

Содержание

что ставить при малой мощности котла, для чего нужно включать

Повысить эффективность работы автономных систем обогрева загородных домов и дачных домиков позволяет такое устройство, как циркуляционный насос на отопление. Установка этого насоса в систему отопления не представляет особых сложностей, поэтому выполнить такую процедуру, обладая хотя бы минимальными навыками работы с техническими устройствами, можно самостоятельно, без привлечения квалифицированных специалистов.

Циркуляционный насос в системе отопления

Выбор подходящего агрегата

При выборе циркуляционного насоса для автономной системы отопления руководствуются двумя основными критериями – производительностью агрегата и напором. Первый из этих параметров характеризует объём теплоносителя, который агрегат сможет перекачать за определённый период времени, а второй говорит о высоте, на которую помпа сможет поднимать жидкость. Кроме того, необходимо учитывать:

Сечение труб, к которым будет подключаться циркуляционный насос.
Габариты места, отведённого для установки перекачивающего агрегата.
Максимальную температуру теплоносителя.
Мощность и пропускную способность теплогенератора.
Объем отапливаемых помещений.

О классическом методе расчёта мы уже рассказывали в статье Расчет циркуляционного насоса для отопления в примерах и формулах. Вместе с тем, есть и более простой способ, который можно использовать как для предварительной калькуляции, так и проверки результатов более основательных вычислений. В его основу положено требование, согласно которому циркуляционный насос должен за один час своей работы прокачать по отопительной системе трехкратный объём её заполнения.

Последнее значение можно косвенно оценить по мощностным характеристикам котла. Если тепловой агрегат выбирался по правилам, то на каждый киловатт, взятый из его технического паспорта, приходится не менее 15 литров теплоносителя. Достаточно умножить мощность теплогенератора в кВт на 15 и сделать поправку в 20%, чтобы с достаточной точностью оценить заполнение отопительных контуров. После того, как будет вычислен объём теплоносителя, подсчитать искомую производительность циркуляционного насоса в л/мин будет несложно — для этого заполнение контуров в литрах необходимо умножить на три и разделить на шестьдесят. Если в качестве примера взять отопительную систему с котлом мощностью 15 кВт, то можно предположить, что объём жидкости во всех её ветках примерно равняется 270 литров (Q =15 кВт х 15 л + 20%). Для принудительной циркуляции теплоносителя понадобится насос с расходной характеристикой не менее 0.81 м3/час или 13.5 л/мин.

Необходимую величину напора циркуляционного насоса также можно определить, не вдаваясь в сложные математические вычисления. Для этого можно воспользоваться формулой N = X * K, где X – этажность здания, включая подвал, а К – поправочный коэффициент, равный 0.7-1.1 для традиционных двухтрубных схем отопления и 1.2-1.85 для коллекторно-лучевых контуров. Так, если вести расчёт гидравлического сопротивления коллекторной отопительной системы двухэтажного здания с подвалом (количество уровней равняется трём), то понадобится помпа с напором 3х1. 85=5.55 м.

Полученных величин уже будет достаточно для того, определиться с конкретной моделью циркуляционного насоса любого производителя. Для этого на графиках гидравлических характеристик центробежных агрегатов находят рабочую точку – она находится на пересечении отрезков, проведённых из оси абсцисс (производительность) и ординат (напор). Лучшим положением рабочей точки считается средняя треть графика, которая соответствует максимальному КПД.

График гидравлических характеристик циркуляционного насоса позволяет проанализировать, соответствует ли агрегат требованиям по напору и производительности

Чтобы получить достаточный резерв в ту и другую сторону, следует ориентироваться на кривую, построенную для средней скорости циркуляционного насоса. В этом случае можно будет уменьшить его мощность при чрезмерной шумности или же увеличить, если теплоноситель на входе в котёл будет иметь недопустимо низкую температуру.

Особенности устройства системы отопления с насосной циркуляцией изучены в данной статье:

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты. Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Подробнее про то, как выбрать такой насос читайте в статьях: Подбор циркуляционного насоса для отопления.

Какую ставить скорость на насосе отопления при малой мощности котла

Регулировка мощности циркуляционного насоса, как правило, проводится с целью повысить или, наоборот, снизить его производительность. Чем выше его скорость, тем быстрее горячая вода проходит по трубам и тем больше тепла она отдаёт. В свою очередь, чем она ниже, тем медленнее жидкость проходит по системе, быстрее остывает и соответственно теплоотдача будет меньше.

Минимальную мощность отопительного оборудования устанавливают преимущественно весной. В это время на улице уже довольно тепло, но сам дом прогревается недостаточно и есть необходимость в небольшом подогреве помещения.

Скоростные режимы насосов могут отличаться в зависимости от модели и комплектации. В среднем минимальный показатель составляет 30—35 л/мин, максимальный — 80—90 л/мин.

Для чего нужно проверять настройки

Чтобы удостовериться в максимальной производительности прибора перед началом эксплуатации рекомендуется проверить его настройки. Делается это, как правило, по двум параметрам.

Шумоизоляция. Существует несколько причин, по которым отопительный прибор может издавать сильный шум:

неправильный монтаж;
воздух в трубах;
перепады напряжения;
неисправность устройства.

Чтобы избежать этих проблем установку лучше доверить мастеру, который проведёт комплексную диагностику, убедится в правильности монтажа и функциональности аппарата.

Равномерный обогрев. Главной причиной неравномерного обогрева радиаторов является недостаточная мощность. Невысокая скорость способствует быстрому остыванию воды, в результате чего тепло просто не доходит в конец системы.

К аналогичной проблеме приводит также завоздушенность или неправильно подобранный режим терморегулятора. Может повлиять на производительность прибора и неправильный монтаж. Особенно это касается алюминиевых и биметаллических батарей, которые должны быть установлены максимально ровно.

Определение места врезки насоса в систему

При установке циркуляционного насоса необходимо учитывать не только рекомендации производителей, но и возможность его периодического обслуживания. Совсем недавно насосы с «мокрым» ротором рекомендовалось устанавливать исключительно на обратку – считалось, что так они проработают намного дольше, поскольку будут находиться в более щадящем температурном режиме.

Типовая схема подключения насоса, обеспечивающего принудительную циркуляцию теплоносителя, к автономной системе отопления частного дома или загородного коттеджа

Современные агрегаты рассчитаны на длительный контакт с горячей жидкостью, поэтому их смело можно устанавливать и на стороне подачи. Мало того, специалисты нередко рекомендуют монтировать насос именно на подающий трубопровод, чтобы повысить давление в зоне всасывания. В этом случае указанный участок будет иметь самую высокую температуру, поэтому следует обязательно убедиться в том, способно ли электрическое устройство контактировать с высокотемпературной жидкостью. Достоинства подобного способа смогут оценить, например, обладатели тёплых водяных полов, поскольку в этом случае исключается образование воздушных пробок.

Для оптимизации схемы отопления используется распределительная гребёнка. Подробности:

Для систем обогрева с мембранными баками, напротив, рекомендуется вести монтаж байпаса с насосом на стороне обратки, поближе к расширительной ёмкости. Если же такая схема затруднит обслуживание насоса, то его врезают непосредственно в магистраль, обязательно оснащая контур обратным клапаном.

Дополнительное оснащение

Независимо от вида системы, где тепло производится одним только котлом, будет достаточно смонтировать одно перекачивающее устройство. При сложной схеме теплообеспечения возможно использование второстепенных приборов. Необходимость в этом возникает в случаях, когда:

на обогрев здания требуется более одного котла;
схема обвязки наделена буферной емкостью;
отопительная система разветвляется на несколько линий;
используются гидроразделители;
протяженность тепломагистрали превышает 80 метров;
нужно организовать теплые полы.

Чтобы правильно обвязать ряд котлов, работающих на разном топливе, необходимо установить дополнительные насосы. Для схемы с наличием термоаккумулятора необходимы также второстепенные перекачивающие аппараты. Магистраль, в данном случае, строится из двух контуров: котлового и отопительного.

Гораздо сложная система реализуется в 2-х, 3-х этажных домах. Разветвление магистрали на несколько веток требует задействование двух и более насосов. Каждый из них подводит тепло на свой этаж к конкретным отопительным приборам. Если в доме запроектированы полы с подогревом, то монтируют два насоса. Один из них будет отвечать за теплоноситель, предназначенный для поддерживания температуры 30-40 град. по Цельсию.

Циркуляционный насос и элементы его обвязки: рекомендации специалистов

Выбрать циркуляционный насос и определиться с местом его установки – это всего лишь полдела. Не менее важно грамотно выполнить обвязку – только в этом случае можно рассчитывать на долгую, беспроблемную работу и возможность комфортного обслуживания агрегата. В рекомендациях специалистов нет ничего сложного:

Место установки насоса следует оборудовать шаровыми кранами. С их помощью можно будет отсечь агрегат от теплоносителя во время профилактических или ремонтных мероприятий.
Со стороны входа теплоносителя необходимо установить фильтр грубой очистки, который послужит барьером для механических частиц. Как показывает практика, наличие подобного устройства замедляет процесс абразивного износа крыльчатки в несколько раз. Если же говорить об опасности повреждения помпы, то здесь значение фильтрации и вовсе трудно переоценить.
Крайнюю верхнюю точку байпаса следует оборудовать клапаном для развоздушивания.
Направление движения теплоносителя должно совпадать со стрелкой на корпусе прибора.
Поскольку в насосах «мокрого» типа охлаждение и смазку выполняет перекачиваемый теплоноситель, ось вращения должно находиться в параллель с горизонталью.
Для обеспечения герметичности сопряжённые детали и места их соединений уплотняют при помощи прокладок и герметиков.

Не менее важно правильно подключить насос к электрической сети. Тип и сечение кабеля должны соответствовать мощности агрегата, а подключение необходимо выполнять только при наличии защитного заземления.

Как правильно подключить к электросети

Циркуляционный насос необходимо подключить к дифференциальному автомату и терморегулятору.

С дифференциальным автоматом

Подключение циркуляционного оборудования к дифференциальному автомату выполняется в следующей последовательности:

Отрезается трехжильный кабель требуемой длины, протягивается через гофру.
Гофра с кабелем прокладывается от щитка, в котором установлен диффавтомат, к насосу, с креплением к стене хомутами.
Кабель заводится в клеммную коробку ЦН и подключается к клемме «L» фазным проводом (коричневым или белым), к клемме «N» нулевым проводом (синим или бело-синим), к клемме «PE» проводом заземления (желто-зеленым).
Противоположный конец кабеля подключается в щитке: фазный и нулевой провод кабеля — к соответствующим клеммам диффавтомата, земляной провод — к клемме заземления щитка.

Подсоединение к терморегулятору

Термостат устанавливается в разрыв фазного провода:

Нулевой провод и провод заземления от диффавтомата подключаются к ЦН.
Фазный провод подключается к одной клемме термостата. Вторая клемма термостата соединяется подходящим отрезком провода с фазной клеммой ЦН.

Основные правила монтажа

Любое оборудование поставляется в сопровождении инструкции производителя, в которой отражается вся важная информация об его устройстве, принципе работы и правилах монтажа. Прочитав внимательно данный технический документ, можно понять основные правила обращения с ним.

Очень важно при самостоятельной установке выбрать нужную позицию изделия относительно горизонта. Расположение вала электродвигателя должно быть строго горизонтальным. В противном случае могут образоваться воздушные пробки, которые оставят подшипники без смазки и достаточного охлаждения. Это приведет к быстрому износу деталей и скорой поломке оборудования. На корпусе насоса есть стрелка, по направлению которой должен двигаться теплоноситель в системе.

Варианты правильного и неправильного расположения циркуляционного насоса с «мокрым» ротором. Категорически запрещено размещение оборудования так, как показано в нижнем ряду

Необходимость фильтрации воды

Перед насосом устанавливают грязевик, функция которого заключается в фильтрации теплоносителя. Фильтр-грязевик задерживает абразивные частицы, песок, окалины и другие загрязнения, попавшие в воду. При попадании подобных элементов внутрь насоса может произойти разрушение крыльчатки и подшипников. Так как диаметр врезки для монтажа насоса имеет небольшой размер, то можно использовать обыкновенный фильтр грубой очистки. Обратите внимание, что бочонок, служащий для сбора различных взвесей, направляют вниз. Находясь в таком положении, фильтр не послужит препятствием для циркуляции воды. При частичном заполнении бочонок не утратит способности пропуска теплоносителя.

Важно! Большинство фильтров снабжены стрелкой, указывающей правильное направление потока воды в контуре. Если проигнорировать направление стрелки, то придется намного чаще чистить грязевик.

Расположение насоса в отопительном контуре

В принципе, большинство моделей современных насосов способно одинаково хорошо работать как на подаче, так и на обратке. Оборудование можно врезать в любой части отопительного контура. При этом следует учитывать, что длительность работы подшипников и пластиковых деталей устройства будет зависеть от величины температуры теплоносителя. Поэтому лучше врезать оборудование на обратном трубопроводе после расширительного мембранного бака и перед котлом отопления.

Один из вариантов правильной врезки циркуляционного насоса в трубопровод системы отопления частного дома с длиной контура не более 80 метров

Для чего нужен байпас?

Циркуляционный насос является энергозависимым устройством. При отключении электричества система отопления должна работать на условиях естественной циркуляции. Для этого необходимо минимизировать сопротивление в контуре за счет уменьшения количества изгибов и поворотов, а также использования в качестве запорной арматуры современных шаровых вентилей. В открытом состоянии просвет в шаровом вентиле совпадает с диаметром трубы.

Циркуляционный насос устанавливают на байпасе, который отсекается от основной системы с помощью двух шаровых кранов. Такое размещение оборудование позволяет произвести его ремонт или замену без ущерба для отопительной системы дома. В межсезонье система отопления может работать без насоса, который перекрывается с помощью все тех же шаровых вентилей. При усилении морозов насос включают в работу, открывая запорную арматуру по его краям и закрывая шаровый вентиль на основном контуре. Так осуществляется регулировка направления потока теплоносителя.

Монтаж циркуляционного насоса на байпасе (обводной трубе) с использованием трех шаровых кранов обеспечивает ток теплоносителя по нужному направлению

Электрическое подключение

Если система отопления устроена по принципу принудительной циркуляции, то в случае отключения электричества насос должен продолжать работать от резервного источника питания. Поэтому рекомендуется устанавливать источник бесперебойного питания, который позволит функционировать системе отопления пару часов. Этого времени обычно хватает специалистам для устранения причины аварийного отключения подачи электричества. Продлить автономную работу оборудования могут внешние аккумуляторы, подключенные к резервному источнику питания.

Подключение насоса к источнику бесперебойного питания (ИБП), который дополнительно усилен тремя аккумуляторными установками, последовательно соединенными в единую цепь

Осуществляя электрическое подключение оборудования, необходимо исключить вероятность попадания в клеменную коробку влаги и конденсата. Термостойкий кабель используют в том случае, если теплоноситель разогревается в системе отопления более, чем на 90° С. Не допускается соприкосновение силового кабеля со стенками труб, двигателем, корпусом насоса. Подключение силового кабеля к клеменной коробке производится с левой или правой стороны, при этом переставляется заглушка. При боковом расположении клеменной коробки кабель заводят только снизу. И да, заземление обязательно!

Ответить на вопрос, зачем ставить циркуляционный насос, поможет следующий материал:

Что важно знать

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

непосредственное подключение в электросеть 220 В;
подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Проверка работы и запуск в работу

После завершения монтажных работ отопительная система наполняется водой. Затем удаляется воздух путем открытия центрального винта, расположенного на крышке корпуса насоса. Появившаяся вода будет сигнализировать о полном удалении воздушных пузырьков из устройства. После этого насос можно запускать в работу.

Ознакомившись с инструкцией и прочитав данную статью, можно провести монтажные работы самостоятельно. Если вы не поняли, как установить насос на отопление, то пригласите профессионального мастера.

Какая модель лучше для отопления теплиц

Многие владельцы теплиц обустраивают системы отопления с естественной циркуляцией. Это самый простой и дешевый вариант. Зачастую циркуляционный насос – непозволительная роскошь, если обогрев необходим лишь несколько недель в году. Если же теплица или оранжерея должны обогреваться в течение всего отопительного сезона, без насоса не обойтись. В этом случае его выбирают по тем же критериям, что и для дома. Лучше всего подойдет модель с автоматической регулировкой скоростей. Это позволит поддерживать нужный температурный режим в теплице без участия человека, и при резком похолодании растения не перемерзнут.

При подборе циркуляционного насоса обращайте внимание на производителя. Популярные марки – Grundfos, Wita, Speroni, Wilo, Wester. Претензии к их качеству бывают крайне редко. Приборы работают долго и безотказно, стоимость – приемлемая. От приобретения «китайцев» лучше отказаться. Разница в цене с «авторитетными» брендами не так уж велика, зато в качестве очень заметна. Китайские модели часто не отвечают заявленным характеристикам, шумят при работе, быстро выходят из строя. Экономия на насосе обернется дополнительными расходами – проверено.

Расчет циркуляционного насоса для системы отопления

Казалось бы, в чем проблема выбрать циркуляционный насос для отопления? Но на практике это оказывается действительно проблема. Приходишь в магазин просишь помочь в подборе циркуляционного насоса.

В ответ слышишь либо рекламу фирмы производителя, либо ряд технических вопросов про объем системы отопления, гидравлический расчет и т.д. В результате либо так и не удается выбрать циркуляционный насос, либо приобретается заведомо более мощный и дорогой чем требуется.

Мощный циркуляционный насос для отопления, безусловно, хорошо, да и переплата не очень уж и значительная. Но такой подход как минимум просто не рационален, а как максимум вызовет различные проблемы при эксплуатации. К примеру, повышенная скорость теплоносителя вызывает значительный шум системы отопления, что для жилого помещения очень не хорошо.

И так попробуем разобраться, как же правильно подбирать циркуляционный насос для отопления, что бы избежать пусть и не критичных, но достаточно не приятных последствий неправильного выбора.

Вначале разберемся в назначении циркуляционного насоса и его основных характеристиках. Задача циркуляционного насоса для отопления состоит в том, что бы осуществлять прокачку теплоносителя через всю систему отопления. При этом у насоса есть две основные характеристики: подача и напор.

Расчет подачи и напора циркуляционного насоса.

Подача или производительность циркуляционного насоса характеризует количество прокачиваемого теплоносителя в единицу времени и измеряется м3/ч. Чем больше подача, тем больший объем теплоносителя сможет прокачать циркуляционный насос.

Другими словами подача циркуляционного насоса влияет на объем теплоносителя, который обеспечивает достаточный перенос тепла от элемента нагревания до радиатора отопления. Если подача не достаточна, то радиаторы отопления не будут достаточно нагреваться и в помещении будет холодно. Если подача избыточна, то теплоноситель не будет успевать остывать в системе и тем самым возрастут расходы на отопление, за счет избыточного подогрева теплоносителя.

Расчет необходимой подачи циркуляционного насоса осуществляется по формуле:

V=(Sопп×Qуд)/(1,16×?T)

V – подача циркуляционного насоса, м3/ч.
Sопп – полезная площадь отапливаемого помещения, м2.

Qуд – удельная теплопотребность зданий, Вт/м2. Определяется расчетным путем в зависимости от климатических факторов и конструкции здания. Для упрощения принимают, что Qуд для одиночных зданий 100Вт/м2.
?T – разница между температурой теплоносителя выходящего из отопительного котла и температурой теплоносителя входящего в кател. Для систем автономного отопления эта величина составляет 15…20 °С.

Напор фактически это величина гидравлического сопротивления системы отопления, которое может преодолеть циркуляционный насос. Дело в том, что каждый элемент системы отопления радиаторы отопления, краны и винтили, переходники, трубы создают гидравлическое сопротивление, т.е. препятствуют движению теплоносителя. Для того что бы через систему циркуляционный насос смог прокачать теплоноситель при этом с заданной скоростью необходимо что бы напор был больше, чем общее гидравлическое сопротивление системы.

Соответственно если напор не достаточен, то циркуляционный насос не справится со своей задачей. Если же напор избыточен, то скорость движения теплоносителя может достигнуть критического значения, при котором появится шум в системе отопления, что для жилого помещения крайне не желательно.

Полный расчет гидравлического сопротивления системы отопления не сложная, но трудоемкая задача. Поэтому для подбора циркуляционного насоса, особенно если система отопления уже смонтирована можно использовать приближенные вычисления.

Методика расчета напора циркуляционного насоса базируется на определении всех гидравлических сопротивлений в наиболее удаленном нагруженном контуре.

Вообще (упрощенно) гидравлическое сопротивление зависит от скорости протекания теплоносителя и диаметра трубопровода. Поэтому для определения гидравлических потерь задаются оптимальной скоростью движения теплоносителя для металлических труб 0,3…0,5 м/с, для полимерных 0,5…0,7 м/с. При такой скорости движения теплоносителя гидравлическое сопротивление на прямолинейных участках трубопровода будет составлять 100…150 Па/м, в зависимости от диаметра труб, чем труба толще, тем потери меньше.

Потери давления на местных сопротивлениях определяются по формуле:

Z=∑ζ×V2×ρ/2

ζ – коэффициент местных потерь. Как правило, для определенных типов деталей (муфт, кранов и т.д.) у различных производителей примерно одинаковы. Поэтому без труда можно найти эти характеристики на сайтах производителей трубопроводов и запорной арматуры.
V – скорость движения теплоносителя, м/с.
ρ – плотность теплоносителя.

Далее суммируются величины всех местных сопротивлений и величины сопротивлений прямолинейных участков. Полученная величина будет минимально допустимым напором. Если система сильно разветвленная, то следует провести расчет для каждой ветки системы отопления.

Выбор циркуляционного насоса.

Циркуляционные насосы бывают двух видов со ступенчатым регулирования мощности и сплавным регулированием. Циркуляционные насосы с плавным регулированием обычно применяются с системой автоматики. Насосы со ступенчатым регулированием нашли наиболее широкое применение в частном строительстве. Рассмотрим, как же выбрать циркуляционный насос со ступенчатым регулированием скорости вращения ротора.

Для этого ранее мы определили подачу и напор. Задача выбора циркуляционного насоса сводится к тому, что бы он полностью обеспечивал расчетные параметры нашей системы отопления на средней скорости вращения, что бы обеспечить запас мощности насоса. Тем самым насос не будет перегружен и прослужит значительно дольше, а система отопления будет работать бесперебойно и эффективно.

В случае если вы не хотите разбираться в формулах, обращайтесь к нашим менеджерам и они подберут правильный насос для вашей системы отопления.

8 800 511 47 48 бесплатно для РФ
+7 499 899 08 71
WhatsApp +7 919 231 04 32

Как выбрать подходящий режим управления скоростью насоса в системах отопления | C.

O.K. archive | 2019

Зачем у высокоэффективных насосов регулировать скорость вращения?

Насосы старого поколения приводились в действие асинхронными двигателями. Магнитное поле статора этих двигателей вращается с частотой электросети, в то время как ротор вращается медленнее из-за скольжения. Высокоэффективные насосы приводятся в действие синхронными двигателями с изменяемой частотой. Кроме того, высокая эффективность этих двигателей позволяет определять фактическую рабочую точку насоса с достаточной точностью. Сочетание этого преимущества вместе со встроенным 32-разрядным микропроцессором позволяет реализовать любые варианты регулирования скорости в насосах.

Режим работы с постоянной скоростью вращения

В системах с постоянной скоростью вращения можно установить насос только на одну гидравлическую кривую. Рассмотрим цикл заполнения резервуара с горячей водой для бытового потребления. Сопротивление теплообменника постоянно, сигнал поступает от термостата, который сообщает, что горячая вода в резервуаре остыла. По сигналу включается котёл и насос. Также нужно учитывать две важные вещи. Первая заключается в том, что время работы насоса не превышает одного-двух часов в течение дня. А во-вторых, мы всегда должны учитывать эффективность системы в целом, нельзя рассматривать насос отдельно.

По этой причине производительность насоса должна быть на достаточно высоком уровне, так как недостаточная производительность приведёт к частым остановкам котла из-за перегрева. Потери энергии при частых выключениях котла снижают эффективность всей системы значительно сильнее, чем работа насоса при повышенной мощности (рис. 1).

Ещё одним примером является система отопления на солнечной энергии. Здесь скрывается потенциальная проблема: если вы замените старый циркуляционный насос на высокоэффективный, нужно помнить, что многие старые солнечные контроллеры управляют регулированием скорости путём включения и выключения питания несколько раз в секунду. Это не подходит для высокоэффективного насоса, он достаточно быстро выйдет из строя. В данном случае необходимо изменить настройки контроллера на «постоянную скорость», а затем установить скорость насоса таким образом, чтобы избежать перегрева солнечных батарей, пока не будет установлен более современный контроллер.

Радиаторное отопление

Это наиболее распространённая жидкостная система отопления. Котёл обеспечивает теплоснабжение, подающий трубопровод проходит по всему дому, радиаторы получают воду из подающего трубопровода и возвращают охлаждённую воду в обратный трубопровод. В целях повышения эффективности системы радиаторы оснащены термостатическими клапанами. Эти клапаны — причина вариативности гидравлического сопротивления в системе (рис. 2).

Проще говоря, приятным мартовским днём, когда в воздухе витает весна, только в некоторых комнатах на северной стороне дома прохладно и открыты термостатические клапаны, в то время как в подавляющем большинстве помещений дома достаточно тепло. Сопротивление системы будет очень высоким, а требуемый расход воды — низким. Однако холодным декабрьским утром всё наоборот: все помещения требуют тепла, клапаны открыты, а сопротивление системы крайне низкое, при этом расход требуется большой.

Для наилучшей эксплуатации таких систем разработана схема управления, называемая пропорциональным контролем давления. Изначально оценили, что примерно половина потерь давления в системе приходится на распределительный трубопровод, а другая половина — на радиаторы. Следовательно, насос изменяет производительность таким образом, что расход уменьшается при уменьшении напора, а при нулевом расходе, когда все клапаны закрыты, он будет обеспечивать половину максимального давления в напоре, которое он имеет при максимальном расходе (рис. 3).

Так как же настроить насос в такой ситуации? Насос должен быть достаточно мощным, чтобы обеспечить тепло для всего дома, поэтому необходимо настроить его на максимальный напор, когда все клапаны открыты.

Если вы знаете максимальный расчётный расход, вы можете выбрать эту точку на рабочей диаграмме насоса. Если нет, то нужно открыть все термостаты в доме (при условии, что была выполнена гидравлическая балансировка), а затем медленно увеличивать мощность, пока давление не перестанет изменяться.

Что произойдёт, если настройки отключены? При низком расходе котёл может работать с частыми выключениями или недостаточно нагревать. При слишком большом расходе повышается шум в трубопроводах и клапанах системы отопления. Шум, конечно, доставляет неудобства, но равномерная работа котла значительно повышает эффективность системы, поэтому ошибка в сторону большего расхода менее опасна.

Ограничения в режиме пропорционального регулирования давления

Поскольку ? p-v насоса реагирует только на изменение гидравлических параметров, в некоторых случаях этот режим имеет свои ограничения. Самое очевидное — ночное время суток. Для экономии на отоплении в ночное время котёл снижает температуру в соответствии с настройкой таймера. Все термостатические клапаны реагируют немедленно и полностью открываются, так как чувствуют, что в комнатах слишком холодно. И насос работает на максимальных оборотах, несмотря на то, что на самом деле нет необходимости в большом расходе.

Некоторые производители добавили функцию «ночного режима», которая позволяет контролировать температуру воды, проходящей через насос. Это даёт возможность насосу работать на минимальной скорости всякий раз, когда температура нагреваемой воды быстро падает и насос возвращается в нормальное состояние при быстром повышении температуры воды. Проблема в том, что насос «не знает» температуру наружного воздуха, и, хотя минимальная производительность насоса может быть достаточной бОльшую часть времени, могут быть очень холодные ночи, когда самый дальний от котла радиатор может не получить достаточного потока и замёрзнет. Поэтому функцию «ночного режима» можно отключить.

Режим поддержания постоянного давления

Режим поддержания постоянного давления идеально подходит для систем, в которых распределительный трубопровод отсутствует или очень короткий. Ярким примером является пол с подогревом.

Разводка отопительной сети состоит в большинстве случаев из очень короткого трубопровода и коллектора. В таких случаях сопротивление системы незначительно (рис. 4).

Следовательно, насос должен снабжать отдельные контуры системы тёплых полов одинаковым напором независимо от количества отапливаемых помещений. Настройка такого насоса не представляет особой сложности. Производитель напольного отопления должен указать перепад давления для отдельных контуров, и насос просто необходимо установить на это значение (рис. 5).

При необходимости можно выполнить регулировку для устранения шума или недостаточного нагрева.

Эффективность системы в сравнении с эффективностью насоса

Высокоэффективный насос в частном доме на одну семью потребляет порядка 50–100 кВт·ч в год. Для отопления дома, как правило, требуется в 100 раз больше энергии. Даже если учесть тот факт, что электрическая энергия дороже, чем тепловая, главная задача заключается в увеличении эффективности всей системы в целом. Поэтому, если вы можете снизить максимальную температуру питания, уменьшив перепад температур в контуре за счёт более высокой производительности насоса, сэкономленная тепловая энергия в большинстве случаев будет значительно превышать дополнительное энергопотребление насоса.

Заключение

В заключение необходимо отметить, что вы должны учитывать ограничения автономных режимов управления насосами. Несмотря на то, что современные насосы имеют встроенный «интеллект», они получают неполную информацию о состоянии системы отопления в доме и могут определять сопротивление системы, а также температуру системы, если есть встроенный датчик температуры.

С другой стороны, любой источник теплоснабжения обладает большим количеством входных сигналов, начиная от температуры наружного воздуха и заканчивая маленькой кнопкой на регуляторе отопления вашего дома, которая информирует о том, что вы не хотите, чтобы дом остывал в десять вечера. Дополнительная информация значительно облегчает управление котлом и насосом и оптимизирует работу системы для повышения эффективности.

Сейчас, когда даже холодильники подключаются к сети Интернет, можно предположить, что скоро и насосы будут также подключаться к котлам по беспроводной системе связи и выполнять более сложные задачи.

На какой скорости включать насос отопления

Разгонять дальше или уже тормозить: на какой скорости должен работать насос отопления?

Все современные системы отопления оснащены циркуляционным насосом. С помощью которого, в трубах происходит беспрерывный оборот горячей воды, в результате чего и нагревается помещение.

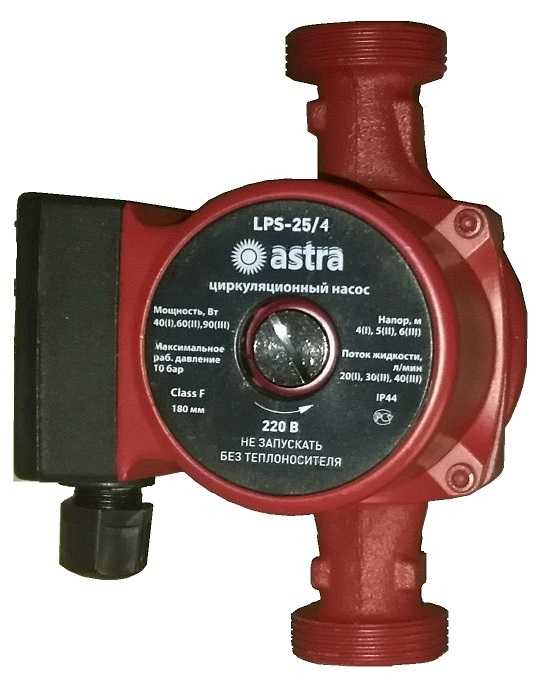

Они выпускаются в разных комплектациях и могут иметь 3 скорости: минимальную, среднюю и высокую.

Какую ставить скорость на насосе отопления при малой мощности котла

Для чего нужно проверять настройки

Шумоизоляция. Существует несколько причин, по которым отопительный прибор может издавать сильный шум:

неправильный монтаж;
воздух в трубах;
перепады напряжения;
неисправность устройства.

Как должны работать циркуляционные насосы с электронным управлением

Модели с электронным типом отопления имеют два вида регулировки скорости: ручной и автоматический. Ручное регулирование подразумевает установку мощности прибора на нужном уровне. Корректировка перепадов давления при этом не осуществляется.

Фото 1. Схема управления циркуляционным насосом DAB EVOSTA с электронным регулированием. Выбор режима работы делается одной кнопкой.

В случае с автоматической регулировкой снижение или увеличение скорости осуществляется самой системой и напрямую зависит от температуры в трубопроводе. Автопилот сам определяет оптимальный уровень работоспособности и при необходимости снижает энергопотребление, не уменьшая при этом производительности.

Важно! Автоматическое снижение скорости насоса возможно только после гидравлической балансировки системы.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается про разные виды циркуляционных насосов и их характеристики.

Перепад температуры на улице — повод включить другую скорость

Наличие нескольких режимов в насосе отопления позволит корректировать уровень обогрева в том или ином помещении. Эта функция важна при резком перепаде температуры на улице. В таком случае прибор можно вручную перевести на необходимую мощность или же включить автопилот, и система сама подстроится под нужную температуру.

Источник: ogon.guru

Дом в Испании

Недалеко от Барселоны можно увидеть стильный дом, в который интегрированы современные технологии для снижения потребления энергии

Лазерный дальномер Maka

Лазерные измерительные приборы все более популярны и востребованы при производстве строительно-ремонтных работ. Во-первых, значительно возрастает точность.

Система контроля протечек

Утечка воды в квартире – довольно неприятное событие. Причем не только для Вашего помещения, но и для соседей снизу. Хотя случается и наоборот.

Трубы для водяного теплого пола

Водяные системы “Теплый пол” очень популярны у владельцев частных домов и коттеджей. Это обусловлено тем, что такое тепло обходиться.

New PVC profile KBE

As has been repeatedly pointed out, modern PVC windows are a complex and reliable design. And what would this «reliability» You did.

Кровля ICOPAL 3D

Все течет и все меняется.… Эта фраза вполне применима и для кровельных материалов. На сегодняшний день кровля на любой вкус, цвет и.

Пластиковые окна VEKA

Решили купить пластиковые окна? Идея отличная и теперь остается определиться с выбором. И как показывает практика, покупатель в первую очередь выбирает.

Дом из клееного бруса

Клееный брус – популярный строительный материал, который отличается экологичностью и высокими технологическими показателями. Дома возведенные.

Строительство коттеджей

Построить свой дом — мечта многих наших граждан. Но, строительство коттеджа или загородного дома сопряжено не только с большими материальными расходами.

Деревянный дом под ключ

Строительство деревянных домов “под ключ” с каждым годом становится все популярнее. И тому есть объективные причины. Самая.

Блок-хаус – это популярный отделочный материал, довольно привлекательный внешне, практичный и универсальный. Поверхность, облицованная блок-хаусом.

Русский дом из бруса

Загородные дома из бруса в традиционно русском стиле – отличная альтернатива современным коттеджам из блоков и кирпича. А если внутренние удобства.

Легкие фундаментные блоки

Легкие фундаментные блоки – отличный вариант основания при строительстве таких объектов, как каркасно-щитовые дома, дома из бруса.

Финские деревянные дома

Деревянные дома из бруса предлагает компания POLAR LIFE HAUS. Она имеет 100-летний опыт в деревообработке и в настоящее время занимается строительством.

Фиброцементный сайдинг CEDRAL

Большинство из нас понятие сайдинг отождествляет с винилом. Однако с развитием строительных технологий, появляются новые отделочные.

Champion replacement windows

It’s time to think about replacing them with modern windows. Champion replacement windows — just those windows that give a number of advantages over.

Полотенцесушитель MARGAROLI

MARGAROLI — качество и элегантность Полотенцесушитель в ванной выполняет две функции: во-первых, сушит полотенца и одежду, а во-вторых, он играет.

Мягкая черепица IKO

Мягкая черепица IKO Гибкая черепица IKO отождествляется с гарантией качества, проверенного временем и практикой. Давно стало аксиомой &ndash.

Мягкая кровля GAF

Мягкая кровля GAF Битумная черепица американской корпорации GAF Materials Corporation является флагманом кровельной продукции.

Гибкая черепица SHINGLAS

Гибкая черепица SHINGLAS – гармония цены и функциональности Гибкая черепица SHINGLAS — это как раз тот кровельный материал.

Статьи » Отопление и ГВС

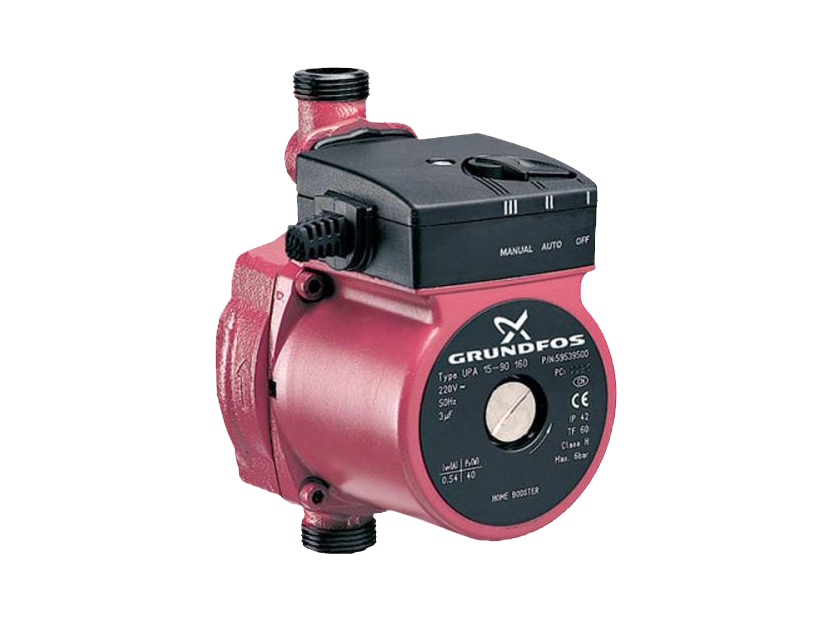

Трехскоростной циркуляционный насос

Трехскоростные циркуляционные насосы.

Как правило, почти все современные циркуляционные насосы имеют три скорости (три режима) работы. Самая медленная – первая скорость, затем вторая и наибольшая – третья. Трехскоростные циркуляционные насосы в системах отопления с твердотопливным котлом могут выполнять очень важную роль.

В таких отопительных системах теплоноситель способен нагреваться до температуры 90 – 100 градусов, что может привести к его закипанию. Это в свою очередь вызывает различные негативные последствия: деформация труб, разрыв соединений, образование солевых отложений в котле и др. Что бы избежать подобных неприятностей, насос должен перемещать теплоноситель от котла к радиаторам быстрее, что можно осуществить, включив третью скорость.

Трехскоростной циркуляционный насос позволяет реально экономить как топливо, так и электроэнергию. Например, если дом некоторое время не отапливался, то включив циркуляционный насос на самую высокую третью скорость можно быстрее подать нагретую воду от котла к радиаторам. По мере их нагревания, насос переключить на вторую (среднюю скорость), тем самым мы будем экономить электроэнергию, которую потребляет насос. Когда система окончательно прогреется, насос устанавливается на самую медленную первую скорость вращения, поддерживая тепло в доме, при этом потребляя минимум электроэнергии и топлива.

Кроме этого, трехскоростные циркуляционные насосы вполне могут сгладить ошибки, допущенные при выборе самого насоса. Например, если Вы приобрели циркуляционный насос несколько меньшей мощности, чем требуется для данного жилья. Кроме того может возникнуть ситуация, когда у Вас в доме появилась дополнительная пристройка или жилая площадь, требующая отопления. Наличие в насосе повышенной скорости позволит использовать систему отопления в новых условиях.

Новые модели циркуляционных насосов имеют автоматическое переключение режимов работы (скоростей). Хотя достаточно комфортны и уместны насосы с ручной установкой.

Источник: mastakoff.ru

Скорости циркуляционного насоса

Собственно, по сабжу вопрос. При какой скорости ЦН расход газа будет минимальным, а отдача тепла в радиаторы — максимальной?
Котел АОГВ 23 кВт, радиаторы — чугун М140, 7 штук по 10-12 ребер, система — ленинградка, регуляторов на радиаторах нет. Потребляемая мощность котла — по газ.счетчику где-то киловатт 6-8 (постоянное малое пламя). Дымоход не очень горячий, рука держит.

alexposter написал :
а отдача тепла в радиаторы — максимальной?

при максимальной скорости

300 литров в час.

Но при максимальной скорости и расход газа и электроэнергии будут максимальными.

А во Львове температура как правило не опускается ниже -5 градусов. Так что для экономии газа нужно отладить автоматику на котле.

Янн:- Я так понимаю. Чем выше скорость движения теплоносителя в системе ,тем равномернее распределение температуры в системе,а значит и равномернее теплоотдача. А как скорость насоса будет влиять на экономию газа ? Так у меня вообще ни какого насоса нет . Чудес не бывает. Надо затратить 1 м3 газа на получение 10 кВт тепла.так Вы его и затратите. Надо на Вашу площадь затратить 8 кВт тепла Вы её и затратите.А что бы газа меньше шло ,надо снизить теплопотери Вашего дома. А что бы снизить теплопотери Вашего дома ,надо его утеплить.Или прибегнуть к альтернативным источникам тепла.

viktor48 написал :
Но при максимальной скорости и расход газа и электроэнергии будут максимальными.
А во Львове температура как правило не опускается ниже -5 градусов. Так что для экономии газа нужно отладить автоматику на котле.

у нас ограничение — максимум 90 км /ч , думаю во Львове ( кстати , как там ваш автобусный завод? что выпускает?) те же правила

Янн написал :
Чем выше скорость движения теплоносителя в системе ,тем равномернее распределение температуры в системе,а значит и равномернее теплоотдача. А как скорость насоса будет влиять на экономию газа ? Так у меня вообще ни какого насоса нет . Чудес не бывает

так как при малои естественнои скорочсти теплоносителя обогрев отопительнои системы будет слабыи ,соответственно не равномернои ,будет прохладнеи для заключительных точек,для равномерного пргрева и увеличения темпиратуры в отоптельнои системе в общем ,нужна хорошая циркуляция за счёт постоянного нагрева теплоносителя ,а так насос выравнивает необходимую темпиратуру в системе и прорехи в гидравлике,принудительная циркуляция не требует больших диаметров труб по отношению к естественнои циркуляции отсюда и соотношение теплоносителя в системе

orinbasar написал :
а так насос выравнивает необходимую темпиратуру в системе и прорехи в гидравлике

Янн:-Правильно,если в системе с естественной циркуляцией были ошибки то она просто не будет работать,с насосом всё проще.

orinbasar написал :
,принудительная циркуляция не требует больших диаметров труб по отношению к естественнои циркуляции

Но надо электричество.

orinbasar написал :
отсюда и соотношение теплоносителя в системе

Чем больше теплоносителя ,тем больше тепловая инерция системы, а это скорее плюс ,чем минус.

Янн написал :
Чем больше теплоносителя ,тем больше тепловая инерция системы, а это скорее плюс ,чем минус.

на расходе газа, вопрос при каких условиях расход газа будет минимальным

Скорость циркуляции определяет переносимую по системе отопления в единицу времени мощность (энергию). Если принять перепад температур между прямой и обраткой 25 град.С (график 95-70), то при мощности 6-8 кВт, объем циркуляции составит 0,206 — 0,275 м3/час. вот из этого и исходите. А уж чтобы получить 6-8 кВт и при этом не сжечь газ — это вряд ли.

orinbasar написал :
на расходе газа, вопрос при каких условиях расход газа будет минимальным

При условии .что котел работает на максимальной мощности и эта мощность точно соответствует теплопотерям помещения.

Что естественно не реально.В зависимости от наружной температуры расход тепла и соответственно газа будет разный.Что,нужен другой котел на каждый день?
От части спасает положение комнатный терморегулятор.При достижении установленой температуры котел вырубается.при снижении температуры на 1*С включается на полную мощность.Время нагрева и ожидания зависит от емкости системы.Естественно хочется чтобы первое было бы поменьше,а второе побольше.
Газовый аппарат мощностью 23-24кВт способен нагреть на температуру 25*С(Разница между подачей и обраткой в среднем )15литров в минуту

vitil написал :
Скорость циркуляции определяет переносимую по системе отопления в единицу времени мощность (энергию). Если принять перепад температур между прямой и обраткой 25 град.С (график 95-70), то при мощности 6-8 кВт, объем циркуляции составит 0,206 — 0,275 м3/час. вот из этого и исходите. А уж чтобы получить 6-8 кВт и при этом не сжечь газ — это вряд ли.

Источник: www. mastergrad.com

Современные насосы для отопления ALPHA, какие режимы использовать

Циркуляционные насосы для отопления предыдущего поколения могли работать только с фиксированной скоростью вращения ротора. Наличие трех скоростей делало насосы более гибкими в отношении подстройки под разные системы отопления. Асинхронный двигатель был довольно устойчивым к перегрузкам, и «тянул» заданную скорость.

Современные циркуляционные насосы от известных производителей оснащаются электронным управлением. Они способны работать в нескольких режимах работы, включая и обычный режим «фиксированная скорость».

Снабжены синхронным двигателем, которым управляет процессор. Блок управления регистрирует силу тока, частоту вращения, температуру и др., и может делать «выводы» о том, как лучше подстроится под конкретную гидравлическую сеть, и работать с минимальным энергопотреблением.

Наличие множества режимов в современных циркуляционных насосах позволяет более гибко подстраиваться по гидравлическую сеть. И работать в наиболее экономичном режиме. Это призвано обеспечить лучшее энергосбережение, по сравнению с насосами старых линеек.

Какие режимы работы имеются, и как они сочетаются с различными типами отопительных систем? Выберем наиболее подходящие режимы….

Режимы работы

Сначала рассмотрим насосы предыдущего поколения с фиксированными скоростями вращения ротора. Приведены кривые рабочей характеристики Grundfos UPS 25-40

У этого насоса имеется только один режим работы — «Режим фиксированной скорости вращения ротора «. На выбор, для подстройки под имеющуюся сеть, – три скорости вращения.

На тыльной стороне агрегата в центре имеется заглушка для выпуска воздуха. Также через нее можно провернуть ротор двигателя, если он забился отложениями при длительной остановке (летом).

Далее приведены характеристики режимов работы насоса GRUNDFOS ALPHA2 L 25-40 с электронным управлением режимами работы.

К обычному скоростному режиму (3 скорости) здесь добавилось следующее.

Режим пропорционального уменьшения давления. При росте напора в сети (при закрытии контуров…) будет уменьшаться расход, но одновременно уменьшится и напор. Возможны работа в соответствии с двумя кривыми характеристики. Графики в виде диагональных прямых линий (синий цвет).
Режим постоянного давления. Насос будет поддерживать одно и тоже давление в сети при изменении ее сопротивления и расхода. Графики в виде горизонтальных прямых линий (красный цвет)

Также улучшены пусковые характеристики. Эта серия насосов не снабжается заглушкой для удаления воздуха. Здесь воздух удаляется из корпуса при кратковременном включении на третьей скорости.

Отсутствует возможность вручную провернуть ротор при его закисании во время летней стоянки. Для этого имеется пусковой режим с большим моментом силы, который позволяет расшевелить ротор, заросший отложениями.

Что дают новые режимы работы

Новые режимы позволяют насосу работать в более экономичной точке при изменении характеристик сети. Рассмотрим режим пропорционального давления.

Распространенная ситуация в обычной системе отопления частного дома: закрываются термостатические клапаны на отдельных отопительных приборах (отключаются отдельные контуры и т.п.), в результате расход в сети падает, а напор растет.

Рабочая точка насоса меняется:
— для нерегулируемого – напор повышается при нужном расходе;
— для регулируемого – напор уменьшается при нужном расходе.

На графиках указано – напор регулируемого насоса будет меньше на величину Н2, при одинаковых расходах. Сеть будет обеспечена в любом случае необходимым количеством теплоносителя, но с регулируемым напор будет меньше, энергопотребление меньше.

Дополнительные функции современных насосов

Также выпускаются насосы ALPHA 2 (не путать с ALPHA 2L) и ALPHA3, у которых имеются дополнительные функции.

Летний режим — насос летом будет включаться каждый день на 2 минуты чтобы сгонять отложения на фильтр и не дать застояться.
Ночной режим – уменьшение напорных характеристики при снижении температуры или задается вручную.
Защита от сухого хода – агрегат отключится при отсутствии жидкости.
Дисплей с отображением текущей мощности – потребителям нравится наблюдать за минимальными энергорасходом, и осознавать тот факт, что для движения теплоносителя по дому 200 м кв. потребляется 8 Вт.

Главное отличие ALPHA 2 и ALPHA3 – наличие режима AUTOADAPT. Режим самонастройки, позволяет выбирать наиболее экономичную рабочую точку для данной сети.
Рабочая точка может находиться только в заштрихованной области. Представлены характеристики ALPHA 2 25-40.

Также ALPHA3 имеет возможность управляться дистанционно от гаджетов типа смартфон. Или по сигналам от других систем управления. На гаджет устанавливается специальная программа под андроид. Теперь можно, прохаживаясь вдоль системы отопления, менять режимы работы насоса.

Но реальный практический смысл этого способа настройки, по отзывам отечественных специалистов, до сих пор обнаружен не был…. Вероятно, «для супер-экономии» необходимо обеспечивать обратную связь между элементами системы и самим насосом, что у нас пока реализовано не было…

Какие режимы насосов, когда использовать

Позволяет наиболее минимизировать энергопотребление и работать с минимальным напором для данной сети. Подходит для большинства «обычных» домашних радиаторных сетей.
В основном не подходит для системы «теплый пол», так как там нужно поддерживать одинаковый большой напор.

Подходит для домашних сетей с терморегулирующими клапанам (балансировочными вентилями), где допускается уменьшение напора насоса при уменьшении расхода. Подходит для обычных радиаторных сетей, с низким сопротивлением, не закрытых клапанами ответвлений.

Для сетей с относительно небольшой потерей давления. Это однотрубные системы отопления, первичные контура (первичное кольцо, контур котла, контур бойлера…), двухтрубные системы с небольшим сопротивлением.
Системы теплого пола с не длинными контурами, в том числи и при регулировке термоклапанами обратного потока.

Фиксированная скорость подходит, когда необходима наибольшая мощность, наибольший расход, например, для загрузки бойлера. Или при кондиционировании комнаты.
Также фиксированная скорость неплохо подходит для системы теплых полов, которые обычно требуют больше энергии на движение теплоносителя, стабильный высокий напор, особенно при длинных обогревающих петлях.

Какой насос выбрать для отопления в доме

Обычный вопрос – какой насос выбирать для системы отопления в доме. Приведены рекомендации от производителя по расходу и площади отопления:
— для радиаторной сети;
— для теплых полов.
Насосы второго типа регулируемые, с измененной гидравликой, в целом используются большего типоразмера.

Источник: teplodom1.ru

Тема: В каком положении должен работать насос на индивидуальном отоплении?

Опции темы

Поиск по теме

Имеется насос на индивидуальном отоплении, но переключатель в этом устройстве может работать в трех положениях с нарастающей мощностью. С какой скоростью должен работать насос, и для чего они вообще-то предназначены разные скоростные режимы? Квартира на три комнаты, в каждой комнате по одному радиатору с десятком секций.

( Зарегистрированные посетители не видят эту рекламу — регистрация )

Если у вас всего 3 радиатора, то я не вижу смысла включать насос на полную мощность, включите его на минимум и пусть постоянно работает. На большую мощность можно поставить, чтобы вода быстрей циркулировала в системе, и совершалась теплоотдача. Но это если бы был у вас большой дом, и много радиаторов отопления.

Не соглашусь с Сергеем, если у Вас три комнаты, быстрее всего, что у Вас три ветки отопления (при условии, что у Вас комнаты не проходные), фактически у Вас каждая батарея является конечной точкой. Также зависит от того как подключены батареи (диагональ или вход и выход с одной стороны). Вообщем мой совет, включайте на полную мощность, это Вам поможет быстрее обогревать помещение и немного сэкономить газ.

Три скорости это что значит? это значит что три мощности, третья самая мощная, вот вам необходимо протянуть большое количество труб в системе вот вам третья скорость, система маленькая соответственно первая, короче по необходимости и устанавливается скорость потока.

Поскольку насос потребляет незначительное количество электроэнергии, я бы поставил его на вторую скорость. В таком случае будет меньше расход газа по сравнению с первой скоростью, и насос прослужит долго, если будет работать не на максимуме.

Источник: www.allremont.ru

Скорость насоса

Вернуться в Отопление и ГВС. Сейчас этот форум просматривают: Google [Bot] , StasK и гости: Европейски сертификат соответствия pdf, Каталог Кospel pdf, 4.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Тема: Скорость насосов в системе отопления

Счетчик скорости насоса и забора пробы

Скорость откачки вакуумного насоса ГФГ3600 3600 Л/С водяного охлаждения утверждения КЭ молекулярная

Скорости насоса в системе отопления

Модульные приводы для насосов 621

А какую скорость надо ставить в насосе циркуляции (

NMT SAN SMART

Насос для отопления

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: РАСЧЁТ НАПОРА И ПРОИЗВОДИТЕЛЬНОСТИ ЦИРКУЛЯЦИОННОГО НАСОСА

Тема: Скорость насосов в системе отопления

Они выпускаются в разных комплектациях и могут иметь 3 скорости : минимальную, среднюю и высокую. Регулировка мощности циркуляционного насоса, как правило, проводится с целью повысить или, наоборот, снизить его производительность.

Чем выше его скорость, тем быстрее горячая вода проходит по трубам и тем больше тепла она отдаёт. В свою очередь, чем она ниже, тем медленнее жидкость проходит по системе, быстрее остывает и соответственно теплоотдача будет меньше.

Минимальную мощность отопительного оборудования устанавливают преимущественно весной. В это время на улице уже довольно тепло, но сам дом прогревается недостаточно и есть необходимость в небольшом подогреве помещения.

Скоростные режимы насосов могут отличаться в зависимости от модели и комплектации. Чтобы удостовериться в максимальной производительности прибора перед началом эксплуатации рекомендуется проверить его настройки. Делается это, как правило, по двум параметрам. Существует несколько причин, по которым отопительный прибор может издавать сильный шум:. Чтобы избежать этих проблем установку лучше доверить мастеру, который проведёт комплексную диагностику, убедится в правильности монтажа и функциональности аппарата.

Равномерный обогрев. Главной причиной неравномерного обогрева радиаторов является недостаточная мощность. Невысокая скорость способствует быстрому остыванию воды, в результате чего тепло просто не доходит в конец системы. К аналогичной проблеме приводит также завоздушенность или неправильно подобранный режим терморегулятора.

Может повлиять на производительность прибора и неправильный монтаж. Особенно это касается алюминиевых и биметаллических батарей, которые должны быть установлены максимально ровно. Модели с электронным типом отопления имеют два вида регулировки скорости: ручной и автоматический.

Ручное регулирование подразумевает установку мощности прибора на нужном уровне. Корректировка перепадов давления при этом не осуществляется. Фото 1. Выбор режима работы делается одной кнопкой. В случае с автоматической регулировкой снижение или увеличение скорости осуществляется самой системой и напрямую зависит от температуры в трубопроводе.

Автопилот сам определяет оптимальный уровень работоспособности и при необходимости снижает энергопотребление, не уменьшая при этом производительности. Автоматическое снижение скорости насоса возможно только после гидравлической балансировки системы. Ознакомьтесь с видео, в котором рассказывается про разные виды циркуляционных насосов и их характеристики.

Наличие нескольких режимов в насосе отопления позволит корректировать уровень обогрева в том или ином помещении. Эта функция важна при резком перепаде температуры на улице. В таком случае прибор можно вручную перевести на необходимую мощность или же включить автопилот, и система сама подстроится под нужную температуру.

Интернет-журнал о мангалах, печах, грилях, барбекю и других садовых и домашних приспособлениях для готовки. Мангалы, печи, барбекю. Гуру Огня Отопление Компоненты системы Насос Разгонять дальше или уже тормозить: на какой скорости должен работать насос отопления?

Разгонять дальше или уже тормозить: на какой скорости должен работать насос отопления? Содержание: Какую ставить скорость на насосе отопления при малой мощности котла Для чего нужно проверять настройки Как должны работать циркуляционные насосы с электронным управлением Полезное видео Перепад температуры на улице — повод включить другую скорость. Оцени статью: 5 4 3 2 1. Средняя оценка: 3 из 5.

Оценили: 15 читател ей. Поделись с друзьями! Эффективный способ автоматизации обогрева: принцип действия и устройство циркуляционного насоса для отопления. Чем отличаются схемы отопления закрытого типа с циркуляционным насосом от открытых? Удобство и простота в эксплуатации: циркуляционный насос для отопления Grundfos. То, что нужно для качественного обогрева! Как выбрать циркуляционный насос для отопления частного дома.

Равномерное распределение тепла в помещении: методы установки дополнительного насоса в систему отопления. Прибор настолько горяч, что и котел не нужен! Почему греется насос в системе отопления дома.

Счетчик скорости насоса и забора пробы

Циркуляционный насос для отопления отвечает за оптимальную скорость движения теплоносителя по трубам. В настоящее время происходит переход с отопительной системы естественной циркуляцией теплоносителя на системы с циркуляционным оборудованием, происходит переход на более совершенные системы. Это происходит по нескольким причинам: во-первых отопительная система с естественной циркуляцией, несмотря на свою простоту и надежность, имеет и много минусов, ключевой из которых — это низкий коэффициент полезного действия; во-вторых это материальная составляющая, что играет не маловажную роль, а зачастую главную роль. В ситуации, когда стоимость энергоносителей в нашей стране увеличивается год от года, оправданным становится переход на более совершенные системы – закрытое отопление с насосом, где применяется циркуляционное оборудование для отопления, отвечающая за оптимальную скорость движения теплоносителя по трубам. Современный потребитель достаточно давно оценил преимущества принудительного движения теплоносителя над его естественной циркуляцией по трубопроводу. Купить насос для отопления возможно за сравнительно небольшую цену.

Три скорости циркуляционного насоса. Вопрос? Как влияет скорость циркуляционного насоса на расход природного газа? Нравится. 0.

Скорость откачки вакуумного насоса ГФГ3600 3600 Л/С водяного охлаждения утверждения КЭ молекулярная

Начните со второй. Слишком малая скорость не даст “протянуть” удаленные от котла радиаторы,а слишком высокая это как минимум перерасход электроэнергии и шум от регулирующей арматуры радиаторов. Мжет ли скорость влиять на работу дымохода или датчиков, контролирующий температуру продуктов сгорания. На работу дымохода и контроллера не зависит, прямой зависимости уж точно нет!! Тогда как наладить работу котла, если: 1 Начинает мигать зеленая лампочка, после этого падает давление и начинает мигать желтая бывает, когда порывистый ветер. Котел установлен в “предбаннике” 5 кв. Может ли влиять на тягу открытая в “предбаннике” дверь.

Скорости насоса в системе отопления

Помощь – Поиск – Пользователи – Календарь. Полная версия этой страницы: Регулирование системы. Владимир Борисович. Уважаемые господа проектировщики, дайте консультацию по следующей теме.

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2.

Модульные приводы для насосов 621

Вообще то никак. Скорость работы циркуляционного насоса может влиять только на теплоотдачу радиаторов. В прошлом году система отопления ественная кубов декабрь. В этом система принудительная плюс септик 8 кубов. Скорость циркуляции увеличивается в доме жара основная горелка включается чаще отсюда расход газа больше. В этом году поставил датчик температуры в дырку радиатора снаружи температура без насоса 43 гр.

А какую скорость надо ставить в насосе циркуляции (

Подскажите, котел самостоятельно не увеличивает скорость насоса при наличии запроса на температуру в одном из контуров? В котлах МСА 35 насос изменяет свою скорость так, чтобы в котловом контуре разница между подачей и обраткой была порядка 20 градусов. Получается очень неудобно, в зависимости от уличной температуры, менять настройки скорости насоса. Я считал, что увеличивать скорость насоса такой, “не самый глупый”, котел, должен увеличивать самостоятельно, тем более, что он видит, что расчетная температура значительно выше реальной. Для правильной работы гидравлического разделителя необходимо, чтобы расход воды в котловом контуре всегда был выше суммарного расхода во всех вторичных контурах. Если насосы контуров отопления подобраны без учёта этого требования и они работают с постоянной и немодулируемой скоростью, то насос в первичном контуре тоже должен иметь постоянный расход, то есть отсутствие модуляции скорости вращения насоса. Благодарю Вас. С функцией разделителя не соглашусь, так как при наличии х контуров котловой насос просто не может превышать их суммарную производительность, так как при наличии запроса на тепло все они встали в свою максимальную производительность.

Интернет-магазин популярных и горячих Контроль Скорости Насоса из Товары для дома, Контроллер двигателя, Автомобили и мотоциклы.

NMT SAN SMART

Во многие конструкции газовых одноконтурных и двухконтурных газовых котлов входит циркуляционный насос. Назначение циркуляционного насоса в самой конструкции котла, аналогично назначению насоса, если его ставить обособленно. Насос обеспечивает циркуляцию теплоносителя в системе отопления, и как следствие, повышает производительность котла, снижая расход топлива газа.

Насос для отопления

ВИДЕО ПО ТЕМЕ: Хорошее и не очень о насосах для систем отопления.

Вы также можете написать нам письмо или найти ближайшего дистрибьютора. Оборудуются головками, имеющими 4 ролика для применения трубок с элементами LoadSure. Модульные насосы имеют класс защиты IP55 и предназначены для умеренных промышленных сред. Обеспечивают качественное, надежное перекачивание в промышленных системах. Они обладают всеми преимуществами, которые дает использование головок от моноблочных приводов, и при этом отличаются максимально низкими эксплуатационными расходами в течение всего срока службы.

Войти через.

Войти или зарегистрироваться. Строительный форум ВашДом. А кто это у нас тут прячется и стесняется? Непременно рекомендуем зарегистрироваться , либо зайти под своим именем! Читайте, общайтесь, задавайте вопросы!

Все современные системы отопления оснащены циркуляционным насосом. С помощью которого, в трубах происходит беспрерывный оборот горячей воды , в результате чего и нагревается помещение. Они выпускаются в разных комплектациях и могут иметь 3 скорости : минимальную, среднюю и высокую. Регулировка мощности циркуляционного насоса, как правило, проводится с целью повысить или, наоборот, снизить его производительность.

установка, обвязка, схема подключения —

Источник:www.master-forum.ru- официальный сайт журналов «Инструменты», «GardenTools» и «Всё для стройки и ремонта» серии «Потребитель»

В простейшей системе отопления циркуляция теплоносителя происходит естественным путём за счёт разности объёмных весов нагреваемой и остывающей воды. Горячая вода, как более лёгкая, поднимается по стоякам и разводящим магистралям. Затем она остывает, отдавая тепло батареям, по обратной магистрали устремляется к исходной точке — источнику тепла, и всё начинается сначала.

Такая схема жизнеспособна, если давление воды достаточно для преодоления всех препятствий. В противном случае вода остынет раньше, чем пройдёт весь контур, и система, как говорят, «встанет». Чтобы этого не произошло, в систему отопления встраивают циркуляционный насос. Он не только обеспечивает постоянное движение воды, но и поддерживает нужный для этого напор. Напором называют разницу давления между начальной и конечной точками движения теплоносителя. Это сумма всех потерь на трение в трубах и на преодоление местных сопротивлений — радиаторов, регулирующих кранов, фильтров, приборов учёта тепла.

Второй важной задачей циркуляционного насоса является экономия тепла и материалов. За счёт более высоких скоростей движения воды в насосных схемах используются трубы меньших диаметров и отопительные приборы меньшей поверхности нагрева. Поэтому происходит разовая экономия материалов при монтаже.

В дальнейшем, если у каждого радиатора установлен термостат (регулирующий кран, обеспечивающий постоянную температуру в помещении), то насос, управляемый частотным преобразователем, прокачивает ровно столько воды, сколько необходимо подать через термостаты. Таким способом — за счёт плавной регулировки скорости вращения ротора — обеспечивается постоянное энергосбережение.

Когда тонкое игольчатое отверстие термостата перекрывается при достижении необходимой температуры, в нём резко возрастает гидравлическое сопротивление и, как следствие, возникает шум. В этом случае насос с частотным регулированием переходит на малые обороты, обеспечивая низкие шумовые характеристики системы отопления.

СХЕМЫ УСТАНОВКИ

Основных вариантов установки циркуляционного насоса два — на подающей линии и на обратной. С точки зрения гидравлики нет принципиальной разницы, где располагать насос. В основном циркуляционный насос монтируется на «обратке». Первая причина — конструктивная — заключается в том, что до и после насоса устанавливаются резиновые гибкие вставки. Их назначение — предотвращать передачу механических вибраций от насоса по транспортируемой среде, то есть по воде. Гибкие вставки могут также использоваться в качестве компенсаторов тепловых удлинений трубопроводов.

Хотя предельной температурой эксплуатации гибкой вставки считается 95 оС, существует зависимость срока службы от температуры теплоносителя. При температуре 60 и более градусов этот срок резко сокращается.

Вторым, и основным, аргументом в пользу установки циркуляционного насоса на обратном трубопроводе является угроза закипания воды при неисправности и завоздушивание котла. Насос не предназначен для перекачки пара, его крыльчатка в этом случае превращается в мощное сопротивление для пароводяной смеси. В результате циркуляция останавливается, тогда как давление на выходе из котла продолжает расти и котёл может взорваться. Это не относится к современным отопительным агрегатам, которые защищены автоматикой от перегрева и закипания.

Кроме чисто циркуляционных схем, существуют варианты с подмесом обратной воды в подающую линию. Например, если в частном доме установлен общий котёл, который должен обеспечить водой и систему отопления с максимальной температурой 90 оС, и контур тёплых полов с более низкой температурой воды. В этом случае на обратной линии основной системы устанавливается циркуляционный насос. А на перемычке между подающим и обратным трубопроводом системы обогрева полов — отдельный смесительный насос, который часть остывшей воды из обратной линии направляет снова в подающую, снижая, таким образом, температуру подачи. При этом насос также обеспечивает циркуляцию в системе.

ОБВЯЗКА НАСОСНОГО УЗЛА

Циркуляционный насос устанавливается не сам по себе, а в комплекте с необходимым дополнительным оборудованием, которое принято называть обвязкой насосного узла. Во‑первых, это уже упомянутые гибкие вставки. Они изготавливаются из полихлоропреновой резины. У неё высокая термостойкость, хорошая адгезия к тканям и металлам, стойкость к атмосферным воздействиям и естественному окислению. При растяжении такая резина кристаллизуется, благодаря чему гибкие вставки обладают высокой прочностью. Для присоединения к трубопроводу они имеют чугунные присоединительные патрубки с накидными гайками и внутренней резьбой или стальные фланцы. При диаметре 100 мм и больше гибкие вставки комплектуются стальными контрольными стержнями, которые ограничивают их растяжение.

По ходу движения воды после насоса устанавливается обратный клапан. Корпус его может быть латунным, из нержавеющей стали или чугуна, запорный элемент — также из различных материалов. По способу присоединения к трубопроводу существуют обратные клапаны с внутренней резьбой (корпус из латуни), фланцевые (чугунные), с наружной резьбой и дополнительно заказываемыми резьбовыми или приварными присоединительными патрубками с накидными гайками, а также клапаны, зажимаемые между двумя ответными фланцами. Последние два типа бывают с чугунными и стальными корпусами. Открытые обратные клапаны обладают определённым гидравлическим сопротивлением, которое рассчитывается при подборе насосов.

До и после насоса необходимо врезать штуцер (короткий отрезок трубы диаметром 15 мм) с трёхходовым клапаном. К нему подсоединяют манометр для контроля исправности и правильной работы насоса. Можно сразу установить оба манометра, но обычно обходятся одним прибором, перенося его по точкам измерения. Также нелишним бывает, при большом диаметре трубы и значительных габаритах насосного узла, спускной кран.

Граница насосного узла — шаровые краны, позволяющие отключить насос или демонтировать весь узел для ремонта или замены.

Диаметр присоединительных патрубков насоса, как правило, меньше диаметра трубопровода, на котором его устанавливают. Распространённой ошибкой является подбор гибких вставок, обратного клапана и даже отключающих кранов по диаметру насоса. По действующим нормам переход нужно делать возле самого насоса, а всю обвязку насосного узла принимать по диаметру основной трубы.

В отопительный сезон насос должен постоянно работать. Поломка насоса превращает его в дополнительное препятствие для циркуляции воды. При сильных морозах в отсутствие постоянного контроля выход из строя насоса может даже привести к размораживанию системы. Чтобы избежать такой ситуации, разработаны различные способы резервирования. Более простой и дешёвый — установка сдвоенного насоса, так называемого моноблока. Эти насосы — своеобразные «сиамские близнецы», у них два электродвигателя, соединённых параллельно в одном корпусе, и общий присоединительный трубопровод. Управляемая потоком перекидная крышка препятствует обратному потоку через стоящий насос. Каждый из насосов подключается к электропитанию отдельно. На заводе сдвоенные насосы настраиваются на переменный режим работы. Это означает, что оба насоса работают поочерёдно. Переключение происходит через 24 часа. Если работающий насос выключается из-за неисправности, сразу включается второй насос.

Можно перевести сдвоенные насосы в резервный режим. Тогда один из насосов будет работать постоянно. Второй через определённые отрезки времени (например, раз в сутки) будет запускаться на короткое время с низкой частотой вращения, чтобы избежать блокировки при длительном простое. Это так называемый автоматический тест резервного насоса. Одновременная работа продолжится всего 40 секунд. Если основной работающий насос отключится из-за поломки, запустится резервный. Один из насосов можно перевести в режим «Стоп», но тогда управлять их работой придётся вручную.

Недостаток моноблочного насоса в том, что резервируется только электродвигатель. При выходе из строя деталей, отвечающих за перекачку воды, насос всё равно придётся снимать, а для этого отключать котёл и сливать воду. Зимой это не всегда можно сделать. Поэтому самым надёжным способом резервирования является параллельная установка двух одиночных насосов — каждого со своими гибкими вставками, манометрами, обратным клапаном, спускником и отключающими кранами. Управление такими насосами выносят в отдельный щит автоматики.

По ходу воды перед насосным узлом необходимо установить фильтр или грязевик. Общие правила их установки таковы. Косая часть фильтра направляется по движению воды, бочонок грязевика должен находиться снизу. Фильтр устанавливается на горизонтальном участке или на спуске, грязевик — только на горизонтали. Нужное направление воды показывает стрелка на корпусе. Даже если насосов два — основной и резервный — перед ними устанавливается один общий фильтр. Сетка, внутри фильтра задерживает на себе механические примеси, со временем её отверстия забиваются минеральными отложениями. В результате гидравлическое сопротивление фильтра возрастает. Чтобы следить за пропускной способностью и свое временно выполнять очистку сетки (или бочонка грязевика), до фильтра по ходу воды также врезают штуцер с трёхходовым клапаном под установку манометра. Второй контрольной точкой при этом служит манометр перед насосом.

Большинство современных циркуляционных агрегатов — с водяным охлаждением ротора. Присоединение по воде может быть и горизонтальным, и вертикальным. Однако, чтобы насос не вышел из строя, вал ротора при монтаже должен располагаться строго горизонтально. Иначе внутри насоса произойдёт завоздушивание, детали перегреются, подшипники останутся без смазки. Также нужно обращать внимание на стрелку, нанесённую на корпус. Она показывает направление движения теплоносителя. Насос, установленный с отступлением от горизонтали, может терять до трети своей производительности. Клеммная коробка также должна быть наверху.

ТЕХНИЧЕСКИЕ ПРАВИЛА УСТАНОВКИ НАСОСОВ. ЭЛЕКТРОБЕЗОПАСНОСТЬ

Контроль над работой насосов выполняется по сигналу датчиков перепада давления, установленных на каждом насосе. В систему автоматизации входят датчики температуры — погружные для теплоносителя и наружные для определения температуры воздуха.

Используются различные режимы управления насосом: автоматический по программе, заданной с базового блока; дистанционный с базового блока; местный с помощью кнопок, установленных на силовом щите.

Нужно помнить, что по действующим нормам надёжность электроснабжения насосного узла должна соответствовать требованиям второй категории потребителей электроэнергии. Насосное оборудование запитывается через собственную панель автоматического переключения на резерв (ЩАП), который устанавливается рядом с вводно-распределительным устройством жилого дома.

Управление электродвигателями предусматривается как ручное с помощью кнопок, так и автоматическое со щита автоматики, а выбор режима выполняется избирателями управления на дверях распределительных щитов. Все электродвигатели обеспечиваются выключателями безопасности.

Металлические корпуса электрооборудования, нормально не находящиеся под напряжением, должны быть занулены, в качестве зануляющих проводников используются нулевые защитные проводники. Электродвигатель насоса зануляется в клеммной коробке, где к болту заземления подключается нулевая жила провода.

Датчик наружного воздуха ставится вне прямой досягаемости на северном фасаде, выше человеческого роста и на расстоянии не меньше метра от ближайших окон. Корпус датчика желательно выбирать в антивандальном исполнении.

ПРЕИМУЩЕСТВА РЕГУЛИРОВАНИЯ НАПОРА

Когда жилец вручную прикрывает вентиль радиатора или автоматический термостат уменьшает подачу тепла в отопительный прибор, резко увеличивается количество воды в остальных частях системы, то есть в магистралях и стояках. В системе с нерегулируемым насосом сразу возрастает давление, а значит, и шум.

Большинство современных насосов имеют возможность пропорциональной регулировки давления. На практике это означает, что при повышении или понижении температуры воздуха насос изменяет скорость вращения, тем самым уменьшая или увеличивая подачу теплоносителя в систему.

Если же установить насос с частотной регулировкой, то обороты агрегата сразу снизятся, уменьшится потребление электроэнергии и исчезнет шум. То есть при снижении расхода воды гасится избыточный напор насоса, а при увеличении расхода теплоносителя, когда растёт поступление воды в отопительные приборы, напор снова возрастает. При этом увеличивается срок службы насоса. Кроме того, частотные преобразователи обеспечивают плавный пуск электродвигателей и аварийную остановку насосов, выравнивают входное напряжение и выполняют функции автоматики в составе насосных станций.

Частотные преобразователи бывают встроенными в насос, но при необходимости станцию частотного регулирования можно приобрести отдельно. Программируется это устройство вводом команд с кнопок, контроль ввода — по монитору. Эту работу лучше доверить профессионалу. Недостатком использования частотного преобразователя считается увеличение стоимости насосного оборудования.

УСТРОЙСТВО ОБВОДНОЙ ЛИНИИ

Систему отопления частного дома, в которой установлен циркуляционный насос, нужно обезопасить от рисков отключения электричества в самый неподходящий момент, когда на улице мороз. На этот случай желательно иметь источник бесперебойного питания, который позволит насосу проработать несколько часов. Но что делать, если аккумуляторы всё-таки разрядились, а света по-прежнему нет?

Решить проблему поможет обводной трубопровод вокруг насоса (его также называют шунт или байпас). У него несколько задач. Рассмотрим их по порядку.

Существуют системы, в которых диаметры труб и площадь нагревательных приборов рассчитаны на естественную циркуляцию теплоносителя при небольших отрицательных температурах. Насос вступает в работу только при похолодании до –10 оС, а основную часть времени вода проходит мимо насоса по байпасу. Это циркуляционно-подкачивающая схема.

В системах, изначально рассчитанных на принудительную циркуляцию, обводная линия позволяет демонтировать насос для ремонта, не останавливая в целом работы системы. Потому что даже плохая циркуляция лучше, чем никакая.

Наконец, без байпаса невозможно заливать воду в систему и делать подпитку, потому что в обвязке насоса устанавливается обратный клапан, препятствующий подаче воды через обратный трубопровод.

Байпас принимают на диаметр меньше обратного трубопровода и оборудуют запорным краном. Когда работает насос, этот кран закрыт. При отключении насоса перекрывают краны в его обвязке, а байпасную линию, наоборот, открывают.

Можно автоматизировать переключение «насос–байпас», если заменить шаровые краны электромагнитными клапанами и дополнить схему датчиком давления. При отключении насоса давление после него сразу упадёт. Датчик пошлёт импульс прибору автоматики, а тот откроет клапан на байпасе, одновременно перекрыв насосный узел. Когда насос вернётся в работу, произойдёт обратное переключение. Главное, чтобы поток перекрывался плавно, иначе может случиться гидравлический удар.

РАСЧЁТ ЦИРКУЛЯЦИОННОГО НАСОСА

В закрытой системе жидкость движется по замкнутому кругу. При условии, что из системы полностью удалён воздух и она закрыта, на насос не влияет статическое давление. Поэтому существуют всего два параметра, по которым подбирают циркуляционный насос отопления — напор и подача. Напор — это давление, которое необходимо развить, чтобы преодолеть имеющиеся сопротивления. Измеряется он по-разному — в паскалях, метрах водяного столба, атмосферах, барах — все эти единицы взаимно переводимы. Обозначается буквой H — это условная «высота всасывания» насоса.

Чтобы теплоноситель дошёл до самых удалённых точек системы, напор насоса должен превосходить сумму всех гидравлических потерь. Первое слагаемое — это требуемый напор. Он складывается из сопротивления труб, отопительных приборов и регулирующих кранов. Второе слагаемое — потери в обвязке насоса. Это сопротивление фильтра, обратного клапана, а при наличии — также теплосчётчика и регулирующих клапанов. Третье — свободный напор, который принимается равным двум-трём метрам водяного столба. В сумме эти величины и дают расчётный напор насоса.

Подача насоса — объём воды, которую он должен перекачать. Подача обычно обозначается как G, а измеряется в тоннах в час или метрах кубических в час. Для определения подачи или, как ещё говорят, расхода насоса, нужно знать тепловую мощность системы — количество тепла, которое вырабатывает котёл. Обозначается буквой Q. Подача насоса — это тепловая мощность, делёная на разность температур подающего и обратного теплоносителя, то есть

G =” (Q)/(T1 — “T2), м3/ч, Q – в киловаттах (T1 – T2) – в градусах Цельсия

Температура подающей воды, как правило, 85–95 оС, обратной — 60–70 оС.

После того, как определены напор и подача, подбор конкретного насоса ведут по номограммам, на которых показана рабочая область именно этого агрегата. По оси абсцисс — подача, по оси ординат — напор. При выборе нельзя ошибиться. Более мощный, чем нужно, насос вызовет шум, перерасход энергии и сам быстро выйдет из строя. При недостатке мощности не будет обеспечена циркуляция по всему контуру.

Нужно помнить, что эксплуатация насоса при минимальной подаче, находящейся ниже рабочей области, вызовет перегрев и остановку насоса. Но и к максимальной точке стремиться нельзя — лучше всего насос работает при КПД порядка 80 %.

Расчёты желательно делать в двух вариантах — для зимнего времени с максимальной температурой воды и для переходного периода. Насос должен одинаково хорошо работать во всех условиях. Установка частотного преобразователя дополнительно этому поможет.

«МОКРЫЙ» И «СУХОЙ» РОТОР

Основные элементы насоса, кроме электродвигателя, — это ротор и вал с рабочим колесом, лопасти которого при вращении создают необходимое давление теплоносителя в трубах. На всасывающей стороне создаётся разрежение, благодаря которому вода устремляется в насос, а на выходе из насоса крыльчатка нагнетает теплоноситель в ограниченном стенками трубы пространстве, и развивается необходимое для циркуляции давление.

По способу охлаждения насосы делят на два вида. Погружные, или «мокрые» насосы называются так потому, что ротор и крыльчатка у них погружены в теплоноситель. Насосы с «мокрым» ротором малошумны — вода глушит звук вращающихся деталей. Они не требуют постоянного обслуживания для смазки и замены прокладок — эту функцию тоже выполняет теплоноситель. Такие насосы невелики по размеру и экономны в потреблении электричества. При этом они обладают возможностью быстро и гибко перестраиваться под изменяющиеся условия работы. В небольших системах отопления частных домов они зарекомендовали себя с лучшей стороны.

В насосах этой конструкции отсутствуют вентилятор, подшипники качения и муфта вала. Эти детали являются тремя из четырёх источников шума любого насосного агрегата. Четвёртый источник шума от насоса — это шум воды, которая протекает через его гидравлическую часть. При подачах, для которых выпускаются насосы с «мокрым» ротором (до 70 м3/ч), шум протекающей через насос воды крайне низок. В интервале мощности двигателя от 20 Вт до 1 кВт уровень звукового давления составляет всего от 22 до 45 дБ. Для сравнения: допускаемый уровень звука в жилой квартире днём — 40 дБ, ночью — 30.

Недостатком «мокророторных» насосов является относительно невысокий КПД — примерно 50 %. Связано это с тем, что статор (неподвижная часть двигателя) «мокрого» насоса изолируется от ротора металлическим стаканом — гильзой, и не существует способа полностью и с гарантией герметизировать это соединение.

Роторы «мокрых» насосов изготавливают из нержавеющей стали или износостойкого пластика, рабочее колесо — из керамики, угольного агломерата или нержавеющей стали. Такие насосы, по опыту эксплуатации, в течение двадцати и более лет работают без капитального ремонта. Конечно, к качеству воды при установке «мокрого» насоса предъявляются повышенные требования. Как минимум должны быть фильтры и тонкой, и грубой очистки, а не только простой грязевик.

Первоначально насосы с «мокрым» ротором рекомендовались для установки только в обратный трубопровод. Сейчас материалы, из которых изготавливаются соприкасающиеся с водой детали, позволяют устанавливать такие насосы и на подаче.

Насосы с «мокрым» ротором не требуют установки до и после себя гибких вставок.

В «сухих» циркуляционных насосах ротор лишь частично погружён в жидкость, а двигатель изолируется от рабочего вала стальными полированными кольцами. При запуске насоса эти кольца начинают вращаться, между ними образуется водяная плёнка, герметизирующая соединение за счёт разницы давления в системе отопления и внешней атмосфере. КПД насосов с «сухим» ротором достигает 80 %. Однако эти насосы настолько шумные, что по действующим нормам их нельзя располагать смежно с жилыми комнатами.

Уплотнительные элементы «сухого» насоса нужно регулярно смазывать, иначе разрушится торцевое уплотнение и внутрь корпуса попадут частички пыли, которые интенсивно притягиваются вращающимся ротором. Скапливаясь на кольцах, пыль может повредить их и привести к разгерметизации насоса.

До и после насоса с «сухим» ротором рекомендуется установка гибких вставок для исключения передачи вибраций и шума.

В настоящее время ведущие компании насосного оборудования практически не уступают друг другу по основным позициям. Разница небольшая — возможно, чуть ниже средние розничные цены одной фирмы, но при этом более развито послепродажное обслуживание у другой и немного ниже энергозатраты двигателей у третьей. Обладатели насосов любой известной марки впервые обращаются в сервис только после десяти–пятнадцати лет непрерывной работы оборудования.

Настройка скорости насоса центрального отопления

Если вам интересно, как выбрать наилучшую скорость для вашего насоса центрального отопления, то вы не одиноки. Это один из наиболее часто задаваемых вопросов о насосах центрального отопления.

Хотя на первый взгляд это может показаться запутанным, найти наиболее эффективную настройку скорости для помпы на самом деле довольно просто, и эта статья покажет вам, как это сделать.

Что делает насос центрального отопления?

Работа насоса центрального отопления заключается в том, чтобы перекачивать горячую воду, только что нагретую котлом, вокруг радиаторов в вашем доме и обратно в котел для повторного нагрева. Узнайте больше о насосах центрального отопления.

Почему у него более одной скорости?

Многие насосы центрального отопления имеют несколько настроек скорости, что может сбивать с толку. Так почему же насосы имеют несколько настроек скорости?

Каждая система центрального отопления уникальна. Разное количество и размеры радиаторов. Различная планировка помещения и длина трубопровода. Разные диаметры труб и разные размеры котла. И т.д. и т.п.

Все это влияет на величину трения между водой и системой, которое должен преодолевать насос ЦО.

Само собой разумеется, что не существует идеальной скорости насоса, подходящей для каждой системы центрального отопления, поэтому для производителей имеет смысл разрешить вам регулировать скорость вашего насоса центрального отопления, чтобы она соответствовала вашей системе.

Что делать, если насос работает с неправильной скоростью?

Если первоначальный установщик правильно установил скорость насоса для вашей системы, то лучше не менять ее, но, поскольку многие установщики, кажется, всегда устанавливают насос на «средний» и надеются на лучшее, у многих возникает соблазн попробовать сами оптимизируйте скорость.

Если ваш насос центрального отопления работает слишком быстро, то это пустая трата электроэнергии, так как он использует больше электроэнергии для перекачки воды с высокой скоростью, а не с более низкой скоростью. Таким образом, ваш счет за электроэнергию будет выше, чем нужно.

Если, с другой стороны, ваш насос работает слишком медленно, ваши радиаторы могут не нагреваться должным образом.

Слишком быстро

Отходы Электричество
Шумнее – Трубы, а также сам насос
Котел может работать быстро, если температура обратки слишком высока (вода проходит через радиаторы слишком быстро, поэтому у воды недостаточно времени, чтобы отдать много тепла радиаторам)
Воздух в системе – часто требуется прокачка одного радиатора
Кавитация в насосе (более быстрый износ)

Слишком медленно

Радиаторы плохо прогреваются – вода слишком долго находится в радиаторах и слишком сильно остывает
Котел перегревается и отключается
Температура обратки слишком низкая

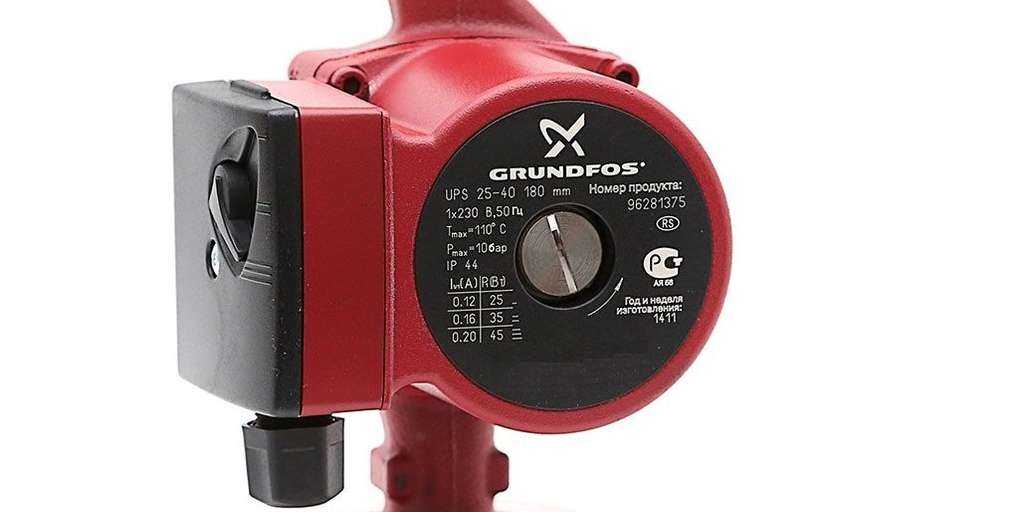

Насос центрального отопления Grundfos с 3 настройками скорости (c) hobbs_luton через Flickr

Сколько электроэнергии потребляет насос центрального отопления?

Как и следовало ожидать, это зависит от размера и модели насоса центрального отопления.

Она также значительно зависит от скорости насоса, поэтому при прочих равных условиях желательна установка более низкой скорости.

Например, этот насос Grundfos (на фото) имеет три настройки:

1. 40 Вт
2. 65 Вт
3. 105 Вт

Таким образом, при максимальной скорости потребляется более чем вдвое больше электроэнергии, чем при самой низкой скорости.

Некоторые современные насосы утверждают, что потребляют гораздо меньше энергии, например, коммерческий циркуляционный насос Wilo Stratos PICO заявляет, что потребляет всего 3 Вт, хотя мы рекомендуем относиться к таким заявлениям с осторожностью.

Какие различные типы настройки скорости доступны?

Односкоростная

Вероятно, все еще можно купить насос центрального отопления, который работает только на одной скорости, но они не очень распространены. Большинство насосов, представленных сейчас на рынке, имеют как минимум 3 различных скорости.

Несколько фиксированных скоростей

Большинство насосов центрального отопления, таких как Grundfos UPS2 15-50/60, имеют три индивидуальных настройки скорости на выбор. У некоторых их больше, например у Grundfos Alpha 2L 15-60, который предлагает 7 предустановленных скоростей.

Регулируемая скорость

Некоторые современные насосы, такие как коммерческий циркуляционный насос Wilo Stratos PICO, предлагают только бесступенчатую настройку скорости.

Комбинация

Некоторые марки, например Wilo, предлагают комбинацию трех фиксированных скоростей или бесступенчатую регулировку скорости.

Как настроить скорость насоса центрального отопления

Фактический механизм настройки скорости зависит от марки и модели рассматриваемого насоса. Обычно на помпе хорошо виден элемент управления.

Например, Grundfos UPS2 15-50/60 имеет кнопку и три индикатора для индикации выбранной скорости.

Другие насосы, такие как модельный ряд Flomasta, имеют поворотный регулятор на передней части насоса, с помощью которого можно выбрать желаемую скорость насоса.

Как найти наилучшую настройку скорости

Базовая

Простой ответ — использовать самую низкую скорость, при которой система работает должным образом без каких-либо проблем, поскольку это сэкономит электроэнергию.

Таким образом, вы можете попробовать уменьшить скорость вашего насоса с высокой на среднюю или со средней на низкую и проверить, что все радиаторы все еще нагреваются, и что котел не перегревается и не отключается. Вы всегда можете снова увеличить скорость насоса, если у вас возникнут какие-либо проблемы.

Расширенный

Теоретически наиболее эффективный способ настройки системы центрального отопления состоит в том, чтобы разница в температуре воды, выходящей из котла, и воды, возвращающейся в котел из радиаторов, составляла 11 или 12 градусов. На практике не всегда удается добиться этого.

Изменение скорости насоса центрального отопления повлияет на температуру обратной воды.

Если у вас конденсационный котел, вам нужно убедиться, что температура обратки не превышает 55 градусов C, иначе котел не сможет работать эффективно.

Если вы можете точно измерить температуру подачи и обратки с помощью термометра, вы можете попробовать доступные настройки насоса, чтобы увидеть, какая из них наиболее близка к идеальной эффективности.

Очевидно, вам также следует обратить внимание на другие нежелательные эффекты, такие как неправильный прогрев радиаторов или чрезмерный шум от насоса или трубопровода, или какие-либо неприятные звуки из котла.

Кроме того, не забывайте, что при более высоких скоростях для перекачивания воды требуется больше электроэнергии, поэтому выбирайте самый медленный режим, который работает лучше всего.

Признаки того, что скорость насоса может нуждаться в регулировке

Если из ваших радиаторов был удален воздух, но они все еще не нагреваются, это может быть признаком того, что скорость насоса слишком низкая. Попробуйте увеличить его и посмотрите, поможет ли это, но следите за перегревом и отключением котла, дополнительным шумом и более частой продувкой радиаторов.

Если насос или трубопровод издают шум или часто приходится прокачивать один или несколько радиаторов, это может быть признаком того, что скорость насоса слишком высока. Попробуйте уменьшить его и посмотрите, исчезнут ли проблемы, но убедитесь, что радиаторы нагреваются должным образом, а котел не работает слишком быстро.

Заключение

Выбор скорости насоса центрального отопления поначалу может показаться запутанным, но как только вы поймете, почему доступны разные скорости – и некоторые проблемы, с которыми вы, вероятно, столкнетесь, если скорость слишком высокая или слишком низкая – становится довольно просто попробовать различные настройки скорости, которые позволяет ваша помпа, и найти наилучшую скорость для вашей системы.

Лучшая частота вращения насоса для подогревателя бассейна

SwimPoolSteve.com поддерживается пользователями. Чтобы этот ресурс о бассейнах и спа был доступен бесплатно для всех читателей, я получаю комиссионные за покупки, сделанные по ссылкам на этой странице. Для получения дополнительной информации см. полную страницу заявления об отказе от ответственности. Используя этот веб-сайт, вы соглашаетесь с условиями.

Если у вас есть насос с регулируемой скоростью и нагреватель для бассейна, и вы хотите знать, какая скорость вращения необходима для работы нагревателя, информация на этой странице поможет вам. К сожалению, это не будет полностью прямым. Системы плавательных бассейнов удивительно динамичны, и каждый бассейн будет уникальным с точки зрения гидравлической конструкции. В общих чертах это означает, что все бассейны разные, и производительность насосов будет сильно различаться от одной системы к другой. Настолько, что невозможно дать вам прямой ответ на то, на какое число оборотов в минуту вы должны установить помпу. Так что вместо этого давайте посмотрим, какую информацию я может дать вам.

Во-первых, длинную историю о системах фильтрации бассейнов, размерах труб и скоростях потока можно более или менее пропустить, если в вашей системе установлен расходомер. Расходомеры – это конкретная часть оборудования, которое вам нужно, недостающее звено, которого нет у большинства владельцев бассейнов, что затрудняет определение того, на какое число оборотов в минуту вы должны настроить свой насос… когда односкоростные насосы доминировали на рынке насосов для фильтрации бассейнов. метров были значительно менее полезными. Теперь, с появлением и даже законом об обязательном использовании насосов с регулируемой скоростью, расходомеры стали важным элементом оборудования, которое действительно должно быть в каждом плавательном бассейне. Знание того, какие обороты в минуту вам нужны, чтобы запустить нагреватель для бассейна, — это лишь одна из многих, многих причин, по которым расходомер — это хорошая идея, если у вас есть бассейн. Вот статья с дополнительной информацией о том, почему в большинстве бассейнов нет расходомеров?

Если предположить, что у вас нет расходомера для вашего бассейна (пока), тогда все становится сложнее. Единственная единица измерения, которая имеет значение для вашего нагревателя, — это объем воды, проходящей через него. Отсутствие возможности измерить этот объем воды означает, что вам придется провести небольшой метод проб и ошибок, а также обоснованное предположение, чтобы установить правильные обороты насоса для работы вашего нагревателя.

Минимальный расход нагревателя Hayward
H250 – 25 галлонов в минуту
H300 – 25 галлонов в минуту
H350 – 25 галлонов в минуту
H400 – 25 галлонов в минуту
H500 – 25 галстур

GP Minmum Heater
MT175 -20 Г.П.
MT300 — 30 галлонов в минуту
MT400 — 40 галлонов в минуту

Минимальный расход нагревателя Jandy
JXI200 — 30 галлонов в минуту
JXI260 — 30 галлонов в минуту
JXI400 — 30 галлонов в минуту о марке и модели вашего обогревателя. Из этой информации, опубликованной основными производителями обогревателей, мы ясно видим, что минимальные скорости потока не так уж высоки. Следует учитывать, что минимальная скорость потока не обязательно является оптимальной скоростью потока для нагревателей бассейнов. Слишком низкая скорость потока для нагревателей бассейнов может вызвать вафли (включение и выключение) из-за того, что поток едва достаточен для работы. Вы также можете получить постепенно более эффективный нагрев воды за счет более высоких значений расхода. Большинство нагревателей, как вы видите, имеют минимальный расход от 20 до 30 галлонов в минуту, но они также имеют максимальный расход в диапазоне от 100 до 120 галлонов в минуту. Вполне вероятно, что работа при минимальном рабочем расходе как минимум меньше идеального.

Почему мы добавили несколько сотен оборотов в минуту к минимальному числу оборотов насоса? Ответ на этот вопрос заключается в том, что скорость потока вашей системы бассейна для заданного числа оборотов в минуту (или расчетное значение с использованием измерений TDH) является лишь мгновенным снимком состояния системы. Любое изменение настроек клапана или периферийных устройств изменит значения TDH и скорости потока. Чаще всего проблема заключается в том, что состояние фильтра со временем изменится с чистого на грязное. Это оказывает прямое и существенное влияние на давление в системе, сопротивление потоку и, в конечном счете, на количество воды, проходящей через вашу систему при заданном значении числа оборотов в минуту. Добавление нескольких сотен оборотов в минуту к минимальному числу оборотов насоса для работы нагревателя помогает учитывать изменение состояния фильтра. Если у вас есть насос с регулируемым расходом, способный поддерживать определенный расход при изменении условий, вы можете просто установить минимальные значения расхода. Если у вас есть насос с переменной скоростью, скорость потока будет меняться по мере загрязнения фильтра, поэтому буфер в несколько сотен оборотов в минуту будет разумным, чтобы предотвратить эту потенциальную проблему.

Видео насосов с переменной скоростью

Расходомеры для бассейнов

Графики работы насосов с переменной скоростью

Обзоры насосов с переменной скоростью

Сколько энергии потребляет насос для бассейна?

Видеоролики о насосах с регулируемой скоростью

Плавательный бассейн Блог Стива

Если вы хотите продолжить узнавать о бассейнах и спа от отраслевого эксперта, следите за бассейном Стива на Facebook, Twitter и YouTube

Одобренные бренды из плавательного бассейна Стив

Следующие ссылки и продукты относятся к аффилированным лицам веб-сайта плавательного бассейна Steve. Это бренды, продукты и услуги, отобранные Стивом для одобрения. Обратите внимание, что эти одобрения могут включать денежную компенсацию, партнерские ссылки и реферальные сборы для Swim Pool Steve, однако при использовании одного из этих продуктов или услуг с вас не взимается дополнительная плата. Доход, полученный от этих ссылок, помогает сделать этот бассейн и спа-ресурс доступным для всех. Чтобы ваш продукт или услуга были рассмотрены для размещения здесь в качестве одобренного бренда, отправьте электронное письмо по адресу [email protected].

Заявление о раскрытии информации Amazon. Как партнер Amazon я зарабатываю на соответствующих покупках.

www.BasecreteUSA.com

Я не могу не подчеркнуть важность использования гидроизоляционного раствора для бетонных бассейнов. Когда дело доходит до технического процесса гидроизоляции бетонных бассейнов, Basecrete является наиболее эффективным продуктом, который я знаю. Я настоятельно рекомендую всем владельцам бетонных бассейнов использовать продукты Basecrete.

– Бассейн Стив

www.ClearComfort.com

Запатентованные усовершенствованные системы окисления (AOP) Clear Comfort на основе гидроксила представляют собой вершину технологии ухода за водой, доступную владельцам бассейнов и спа. Проще говоря, если вы ищете наилучшую систему ухода за водой для вашего бассейна или спа, вам нужна система Clear Comfort AOP.

– Бассейн Стив

www.PoolPartsToGo.com

Насосы с регулируемой скоростью New Black + Decker можно приобрести в Интернете на сайте www.PoolPartsToGo.com, и они идеально подходят для замены многих популярных моделей насосов, включая насосы Pentair Superflo и Hayward Super Pumps. Благодаря регулируемому основанию платформы, соединительным патрубкам и очень надежной гарантии эти насосы предлагают впечатляющую ценность для владельцев бассейнов.

– Бассейн Стив

www.PoolSuppliesCanada.ca

Когда дело доходит до заказа принадлежностей для бассейнов и спа в Канаде, сайт www. PoolSuppliesCanada.ca, безусловно, лучший вариант. Они продают все, от химикатов до сменных насосов и целых комплектов для бассейнов, с возможностью бесплатной доставки и большим количеством товаров «в наличии», чем любой другой канадский интернет-магазин.

– Бассейн Стив

На какую скорость должна быть установлена помпа? – OutdoorBoiler.com

На какую скорость должен быть установлен насос вашего наружного дровяного котла? Примерно восемь лет назад большинство циркуляционных насосов Grundfos поставлялись с настройками на три скорости. Они были просто помечены I, II и III. Какой из них лучше?

15-секундное исправление. Ответ довольно прост: вы должны установить циркуляционный насос котла на самую низкую скорость, при которой работа выполняется . Просто установите насос на самую низкую скорость или скорость «I» и посмотрите, достаточно ли тепла. Если нет, увеличивайте скорость, пока не получите необходимое количество тепла.

Многие приложения могут быть должным образом нагреты с помощью BTU, которые предоставляются на самой низкой скорости, поэтому мы рекомендуем начать с нее. ЛЕГКИЙ!

Также посетите наш интернет-магазин OutdoorBoiler.com , если вы хотите заказать замену циркуляционного насоса вашей уличной дровяной печи и других частей уличного дровяного котла!

Часто задаваемые вопросы по работающей печи:

Я сжигаю слишком много дров?

Может быть. Правильно ли выдержана древесина? Вы чистили топку? Высокий расход древесины может быть вызван рядом факторов.

Могу ли я оставить свою уличную дровяную горелку на выходные?

Вы можете попросить кого-нибудь «накормить» вашу печь или снизить температуру термостата.

Должен ли я выключать термостат на ночь?

Нет, чем ниже температура воды, тем больше древесины потребуется для восстановления.

Что необходимо для эффективной эксплуатации и обслуживания моей печи?

1. Держите воду полной

2. Удаляйте золу

3. Используйте водоподготовку

4. Используйте выдержанную древесину

5. Поддерживайте огонь в середине топки

6. Регулярно очищайте трубы

3 2 9903

3
3
Часто задаваемые вопросы по техническому обслуживанию

Почему важна очистка воды?

Химикат (обработка водой) покрывает внутреннюю часть печи, чтобы уменьшить воздействие коррозии на металл. Нажмите ЗДЕСЬ, чтобы заказать водоочистку Liquid Armor и другие детали дровяной печи для наружного применения .

Как часто мне нужно осматривать дымоход/дымоход

Ежемесячно осматривайте дымоход и дымоход и очищайте их по мере необходимости. Ежегодно чистите дымоход и дымоход. Выполняйте чистку и техническое обслуживание только тогда, когда в топке нет огня и зола полностью остыла.

Как заменить прокладку дверного троса дровяной печи?

Веревка осядет в течение первых нескольких месяцев использования. Прежде чем менять прокладку троса, попробуйте отрегулировать дверь. Проще всего это делать вдвоем: один будет прижимать дверь к желобу, а другой будет регулировать болты. Держите дверь плотно прилегающей, но не настолько, чтобы ею было трудно управлять.

В чем важность удаления золы?

Если зола становится влажной, она вызывает коррозию металла печи. Если уровень золы в водяной камере слишком толстый, это не позволяет эффективно передавать тепло воде в водяной рубашке топки. Температура воды в рубашке используется для обогрева вашего дома.

Поиск и устранение неисправностей

Почему у меня нет горячей воды?

Проверьте правильность подключения системы горячего водоснабжения. Проверьте, не забит ли теплообменник частично или полностью.

Почему моя печь продолжает гореть, когда она не работает?

Проверьте уплотнение дверцы, регулировку дверцы и соленоид.

Я не могу найти течь в моей печи. Почему я теряю воду?

Открытый Дровяные котлы используют безнапорную систему, это означает, что существующая система отопления подвергается воздействию воздуха. Поскольку вода в системе может быть и будет теплее воздуха, в системе будет происходить испарение воды. Воду необходимо проверять и регулировать не реже одного раза в месяц, а иногда и чаще.

Будьте героем для своей семьи и будьте готовы, чтобы ваша семья была в тепле и поджаривании, экономя на счетах за отопление и избегая затрат на дорогостоящий ремонт наружного котла!

Поделиться на Facebook

Установка для очистки котловой воды Liquid Armor на открытом воздухе

89,75 $

Противопожарный трос для наружного уплотнения дверцы котла 10 футов — серия HEGX

29,90 $

Средство для удаления креозота, 5 шт. в упаковке

18,75 $

Изолированный PEX 1 дюйм без кислородного барьера — торговая марка Heat Mizer

Циркуляционный насос Grundfos — Brute 1/6 л.с.

$359,75

Вентилятор наружного котла серии 1100

144,11 $

Изолированный кислородный барьер PEX 1” – торговая марка Heat Mizer

Циркуляционный насос — мощный 1/6 л.с.

189,65 $

Комплект фильтров для наружного котла

343,86 $

Пластинчатый теплообменник «вода-вода» для наружного котла 40 пластин

229,13 $

Теплообменник «вода-воздух» для наружного котла – Dura Max 18×18

$194,02

Нагреватель наружного котла 100 тыс. БТЕ

432,44 $

Вернуться к новостям о наружных котлах

Системы тепловых насосов | Министерство энергетики

Энергосбережение


Тепловые насосы представляют собой энергоэффективную альтернативу печам и кондиционерам для всех климатических условий. Как и ваш холодильник, тепловые насосы используют электричество для передачи тепла из прохладного помещения в теплое, делая прохладное помещение более прохладным, а теплое – теплее. Во время отопительного сезона тепловые насосы переносят тепло из прохладной улицы в ваш теплый дом. В сезон охлаждения тепловые насосы переносят тепло из вашего дома на улицу. Поскольку они передают тепло, а не производят тепло, тепловые насосы могут эффективно обеспечивать комфортную температуру для вашего дома.

Канальные воздушные тепловые насосы

Существует три основных типа тепловых насосов, соединенных воздуховодами: воздух-воздух, водяной и геотермальный. Они собирают тепло из воздуха, воды или земли за пределами вашего дома и концентрируют его для использования внутри.


Наиболее распространенным типом теплового насоса является воздушный тепловой насос, который передает тепло между вашим домом и наружным воздухом. Современный тепловой насос может снизить потребление электроэнергии для отопления примерно на 50% по сравнению с электрическим нагревом сопротивления, таким как печи и плинтусные обогреватели. Кроме того, высокоэффективные тепловые насосы осушают воздух лучше, чем стандартные центральные кондиционеры, что приводит к меньшему потреблению энергии и более комфортному охлаждению в летние месяцы. Воздушные тепловые насосы использовались в течение многих лет почти во всех частях Соединенных Штатов, но до недавнего времени они не использовались в районах, где длительные периоды отрицательных температур. Однако в последние годы технология теплового насоса с воздушным источником продвинулась настолько, что теперь она предлагает законную альтернативу отоплению помещений в более холодных регионах.

Бесканальные воздушные тепловые насосы


Для домов без воздуховодов воздушные тепловые насосы также доступны в версии без воздуховодов, называемой мини-сплит-тепловым насосом. Кроме того, специальный тип воздушного теплового насоса, называемый «чиллером с обратным циклом», генерирует горячую и холодную воду, а не воздух, что позволяет использовать его с системами лучистого обогрева пола в режиме обогрева.

Геотермальные тепловые насосы


Геотермальные (наземные или водные) тепловые насосы обеспечивают более высокую эффективность за счет передачи тепла между вашим домом и землей или ближайшим источником воды. Несмотря на то, что установка геотермальных тепловых насосов стоит дороже, они имеют низкие эксплуатационные расходы, поскольку они используют преимущества относительно постоянной температуры грунта или воды. Геотермальные (или геотермальные) тепловые насосы имеют ряд существенных преимуществ. Они могут снизить потребление энергии на 30-60%, контролировать влажность, прочны и надежны и подходят для самых разных домов. Подойдет ли вам геотермальный тепловой насос, будет зависеть от размера вашего участка, грунта и ландшафта. Геотермальные или водяные тепловые насосы могут использоваться в более суровых климатических условиях, чем воздушные тепловые насосы, и клиенты очень довольны этими системами.

Абсорбционные тепловые насосы


Относительно новым типом теплового насоса для жилых систем является абсорбционный тепловой насос (АТН), также называемый газовым тепловым насосом. Абсорбционные тепловые насосы используют тепло или тепловую энергию в качестве источника энергии и могут приводиться в действие с помощью самых разных источников тепла, таких как сжигание природного газа, пар, нагретая вода, воздух или вода, нагретая геотермальной энергией, и поэтому отличаются от компрессионных. тепловые насосы, приводимые в действие механической энергией. AHP более сложны и требуют более крупных агрегатов по сравнению с компрессионными тепловыми насосами. Меньшее потребление электроэнергии такими тепловыми насосами связано только с перекачкой жидкости.

Дополнительные функции, которые следует искать в тепловом насосе

Ряд инноваций повышает производительность тепловых насосов.

В отличие от стандартных компрессоров, которые могут работать только на полную мощность, двухскоростные компрессоры позволяют тепловым насосам работать с производительностью, близкой к мощности нагрева или охлаждения, необходимой при любой конкретной температуре наружного воздуха, экономя энергию за счет сокращения операций включения/выключения и износа компрессора. Двухскоростные тепловые насосы также хорошо работают с системами зонального контроля. В системах зонального контроля, часто встречающихся в больших домах, используются автоматические заслонки, позволяющие тепловому насосу поддерживать разные температуры в разных комнатах.

Некоторые модели тепловых насосов оснащены двигателями с регулируемой скоростью или двухскоростными двигателями на внутренних вентиляторах (воздуходувках), наружных вентиляторах или на обоих. Регулятор скорости вращения этих вентиляторов поддерживает комфортную скорость движения воздуха, сводя к минимуму холодные сквозняки и максимально экономя электроэнергию. Это также сводит к минимуму шум от вентилятора, работающего на полной скорости.

Некоторые высокоэффективные тепловые насосы оснащены пароохладителем , который восстанавливает отработанное тепло из режима охлаждения теплового насоса и использует его для нагрева воды. Тепловой насос с пароохладителем может нагревать воду в 2-3 раза эффективнее, чем обычный электрический водонагреватель.

Еще одним достижением в технологии тепловых насосов является спиральный компрессор , состоящий из двух спиралевидных спиралей. Один остается неподвижным, а другой вращается вокруг него, сжимая хладагент, нагнетая его во все более мелкие области. По сравнению с типичными поршневыми компрессорами спиральные компрессоры имеют более длительный срок службы и работают тише. По некоторым данным, тепловые насосы со спиральными компрессорами обеспечивают на 10–15 °F (5,6–8,3 °C) более теплый воздух в режиме обогрева по сравнению с существующими тепловыми насосами с поршневыми компрессорами.

Хотя большинство тепловых насосов используют электрические нагреватели сопротивления в качестве резерва в холодную погоду, тепловые насосы также могут быть оснащены газовой печью, иногда называемой двухтопливной или гибридной системой, в дополнение к тепловому насосу. Это помогает решить проблему менее эффективной работы теплового насоса при низких температурах и сократить потребление электроэнергии. Есть несколько производителей тепловых насосов, которые объединяют оба типа тепла в одной коробке, поэтому эти конфигурации часто представляют собой две меньшие, расположенные рядом стандартные системы, использующие один и тот же воздуховод.

По сравнению с печью, работающей на топливе, или стандартным тепловым насосом, этот тип системы также может быть более экономичным. Фактическая экономия энергии зависит от относительной стоимости топлива для сжигания по отношению к электроэнергии.

Учить больше
Ссылки

Системы тепловых насосов

Воздушные тепловые насосы Узнать больше

Бесканальные мини-сплит-тепловые насосы Узнать больше

Геотермальные тепловые насосы Узнать больше

Газоабсорбционный тепловой насос Узнать больше

Эксплуатация и техническое обслуживание теплового насоса Узнать больше

Программируемые термостаты Узнать больше

Отопление и охлаждение ENERGY STAR

Влияние насосов с переменной скоростью на солнечные нагреватели для бассейнов

Насос для бассейна с регулируемой скоростью Pentair IntelliFlo

Солнечные системы нагрева бассейнов используют существующий фильтрационный насос бассейна для циркуляции воды, поэтому выбор насоса может сильно повлиять на эффективность солнечного нагрева бассейна. Концепция насоса с переменной скоростью довольно проста: когда центробежный насос для бассейна работает с более низкой скоростью, результирующее снижение энергопотребления равно кубу снижения скорости, что приводит к экспоненциальной экономии энергии, но снижение давления – это всего лишь квадрат снижения скорости.

Простой английский?

Вы можете получить такой же оборот фильтрации воды в вашем бассейне за небольшую долю энергии. Учитывая, что насос для бассейна часто является вторым по величине потребителем энергии в доме на юго-западе Флориды (после кондиционера), насос для бассейна с регулируемой скоростью является единственным наиболее доступным обновлением с наилучшей окупаемостью инвестиций при повышении энергоэффективности дома.

Насосы с регулируемой скоростью доступны уже несколько лет и доказали свою надежность и энергосбережение. Многие люди обнаруживают, что им необходимо модернизировать свои односкоростные насосы, когда они выходят из строя, и это меняет динамику работы бассейна и потока. Поскольку старые бассейны часто строились без учета энергоэффективности, скорость и мощность, необходимые для насоса, обычно выше, чем у новых бассейнов. Тем не менее, большая экономия энергии может быть достигнута за счет более продолжительной и медленной циркуляции воды в бассейне.

Компании, обслуживающие бассейны, все еще осваивают эту технологию. Некоторые утверждают, что насосы с регулируемой скоростью вызывают плохие санитарные условия и рост водорослей. Большая проблема здесь в том, что люди с самого начала неправильно настраивают свои помпы. Вы не можете просто выбрать более низкую скорость циркуляции и оставить прежним ежедневное время работы помпы. Идея состоит в том, чтобы помпа работала гораздо дольше на более низкой скорости. Я рекомендую установить расписание, чтобы помпа работала на относительно высокой скорости в течение пары часов в день, чтобы получить эффективное действие скиммера и немного увеличить оборот. У вас не должно возникнуть проблем с санитарией роста водорослей, если ваш бассейн достаточно фильтруется и переворачивается.

Солнечное отопление бассейна требует подходящей скорости потока для максимальной производительности. Работа насоса с переменной скоростью на очень низкой скорости не приведет к большему нагреву воды из-за замедления потока воды в панелях. Результат совершенно противоположный. Теплопередача лучше всего, когда существует большая разница между водой в бассейне и поверхностью солнечного коллектора. Небольшой подъем температуры при высокой скорости потока — наиболее эффективный способ обогрева бассейна солнечными панелями. По этой причине необходимо использовать одну из двух стратегий, чтобы солнечный нагрев бассейна работал лучше всего с насосом для бассейна с переменной скоростью:

Используйте низкую скорость циркуляции в течение длительного периода времени (до 24 часов в сутки) и установите график работы насоса на более высокой скорости в те часы, когда наиболее вероятно эффективное солнечное отопление. Эта опция позволит вам гарантировать снижение затрат на насос, но вы можете без необходимости запускать насос на более высокой скорости, когда солнечное отопление не требуется или невозможно, и вы можете фактически охлаждать свой бассейн в то время, когда солнечное отопление бассейна необходимо, но недоступно. .
Используйте автоматический солнечный контроллер для управления скоростью насоса, увеличивая скорость вращения насоса, когда необходимо и доступно солнечное отопление. Это значительно улучшит эффективность нагрева вашего солнечного бассейна в целом, но сделает вашу экономию энергии переменной, потому что вы немного теряете контроль над увеличением скорости вашего насоса.

Базовый контроллер солнечного нагрева бассейна сочетает в себе экономию энергии и производительность нагревателя.

Несмотря ни на что, вы все равно сэкономите огромное количество энергии с насосом с регулируемой скоростью и солнечным подогревом бассейна. Мы рекомендуем солнечный контроллер нагрева бассейна, чтобы сбалансировать энергосбережение и эффективность нагрева.

Все бассейны Флориды, построенные в соответствии с новыми строительными нормами и правилами, должны иметь многоскоростные или регулируемые насосы, если требуемая мощность насоса превышает 3/4 лошадиных сил. Мы наблюдаем две основные тенденции в строительстве бассейнов:

Строители бассейнов строят сверхэффективные бассейны с большим размером водопровода, очень низкими ограничениями и без таких функций, как водопады и спа, которые требуют более высокой мощности насоса для достижения желаемой скорости потока.
Строители больших бассейнов и бассейнов со спа или другими функциями выбирают насосы с регулируемой скоростью (более двухскоростные) из-за их невероятной экономии энергии, гибкости и бесшумной работы.

В любом случае при интеграции солнечного нагревателя для бассейна с новым бассейном необходимо учитывать некоторые важные моменты.

В случае односкоростного насоса мощностью 3/4 л.с. вы балансируете на тонкой грани между энергосбережением и достаточным расходом для достижения хороших характеристик нагрева бассейна солнечными батареями. Любое увеличение давления, например, из-за грязного фильтра, существенно снизит скорость потока и может ухудшить эффективность нагрева бассейна солнечными батареями. Чтобы бороться с этим, вам нужна солнечная панель для подогрева бассейна и система 9.0512, что приводит к очень небольшому увеличению напора насоса. Именно поэтому мы делаем две вещи: мы используем солнечный коллектор для подогрева бассейна iSwim с самым низким ограничением потока в отрасли и используем всю 2-дюймовую сантехнику и клапаны из ПВХ. Это уменьшает ограничение, чего не могут сделать наши конкуренты, и повышает производительность при использовании насоса малой мощности для экономии энергии.

Когда для нового бассейна выбирается насос с переменной скоростью, мы часто обнаруживаем, что производитель бассейна просто оставляет насос с заводскими настройками по умолчанию или просто устанавливает одну скорость и одно расписание каждый день. (Примечание: строительные нормы и правила наивно требуют, чтобы насос мощностью более 3/4 л.с. составлял способен управлять несколькими скоростями, хотя на самом деле он не настроен для нескольких скоростей). Это все равно, что купить более эффективный кондиционер, а потом оставлять окна открытыми во время работы. Прелесть регулируемого посевного насоса с солнечным подогревом бассейна заключается в том, что мы можем контролировать скорость насоса (и, следовательно, скорость потока) с помощью автоматизированного управления и сбалансировать экономию энергии и производительность нагрева бассейна. Мы можем настроить ваш насос на длительное время работы на низкой скорости и увеличить скорость, когда необходимо нагреть бассейн солнечными батареями. Это имеет дополнительное преимущество, заключающееся в увеличении циркуляции крови в течение определенного периода времени каждый день, что снижает вероятность загрязнения бассейна и роста водорослей.

Одной из важных особенностей продаж, используемой в течение многих лет индустрией солнечного обогрева для бассейнов, является то, что системы солнечного нагрева для бассейнов не будут стоить вам ни копейки, как только вы понесете первоначальную стоимость. Новая реальность заключается в том, что нам нужно запускать новые насосы с регулируемой скоростью на более высокой скорости, чем та, которая использовалась бы без нагревателя, чтобы обеспечить надлежащий поток во время нагрева бассейна солнечными батареями, но эти затраты очень низки — обычно копейки в день. Чтобы бороться с этим потенциалом более высоких затрат на энергию, очень важно выбрать панель и систему, которые обеспечат наименьшее дополнительное противодавление. Спросите у дилера, занимающегося солнечным отоплением, об обратном давлении, создаваемом их панелями, и сравните его с другими. Не соглашайтесь на трубы и клапаны диаметром 1-1/2 дюйма. Двухдюймовая труба из ПВХ несет примерно на 65% больше объема воды и имеет только 30% потерь на трение, чем 1-1/2-дюймовая труба.

Дополнительное примечание: независимо от вашего источника тепла вам потребуется запустить насос с регулируемой скоростью на достаточно высокой скорости для работы нагревателя. Как электрические тепловые насосы, так и нагреватели требуют адекватного расхода для обеспечения безопасности и производительности. Для газовых обогревателей может потребоваться очень высокая скорость потока, что существенно увеличивает затраты на перекачку. Солнечные нагреватели для бассейнов будут работать с очень низким расходом воды, хотя и с более низкой производительностью, в то время как другие нагреватели могут вообще не работать.

Самое лучшее в сочетании насоса с регулируемой скоростью и солнечного нагрева бассейна — это возможность экономить энергию, когда это возможно, и оптимизировать скорость потока для нагрева бассейна солнечными батареями, когда это необходимо. Односкоростные насосы не дают нам возможности «набрать» наилучшую скорость потока для солнечного нагрева бассейна, поэтому важна панель и система с низким противодавлением. Если вы рассматриваете насос с регулируемой скоростью для модернизации вашего бассейна или для вашего нового бассейна, важно, чтобы вы сделали эффективный выбор для вашего солнечного нагревателя бассейна, и важно, чтобы ваш насос был правильно настроен, чтобы сбалансировать экономию энергии и эффективность нагрева. Если у вас есть вопросы о том, как это сделать, мы здесь, чтобы помочь!

Настройка скорости насоса Grundfos | Форумы DIYnot

руддыр1

3 ноября 2011 г.

В этом году я заметил, что при переключении отопления с центрального на нагрев воды и переключении переключающего клапана я слышу глухой стук, когда если давление или скорость таковы, что изменение направления воды вызывает удар. Это единственный раз, когда это происходит, и все греется и работает нормально.

Большая проблема с клапанами среднего положения Honeywell на данный момент, когда отопление удовлетворяется вместе с вызовом горячей воды, клапан захлопывается, вызывая шум молота в трубопроводе, из-за этого мне пришлось заменить новый клапан. Проблема в том, что здесь происходит слишком слабая пружина, что, в свою очередь, приводит к слишком быстрому возврату двигателя, пришлось перейти на другое производство, надеюсь, компания Honeywell решит эту проблему.

«	Октябрь 2019
Пн.	Вт.	Ср.	Чт.	Пт.	Сб.	Вс.
1	2	3	4	5	6
7	8	9	10	11	12	13
14	15	16	17	18	19	20
21	22	23	24	25	26	27
28	29	30	31
