Адаптер или кессон? Как лучше обустроить скважину на участке?

Дмитрий Крылов

Эксперт по частным домам. Опыт загородного проживания: 30 лет.

Обустройство автономного водоснабжения частного дома не ограничивается бурением водоносной скважины. Немаловажный этап – обеспечение защиты стыка обсадной колонны с питающим трубопроводом. Сегодня для этого существует две различных технологии: кессон и скважинный адаптер. Рассмотрим подробнее, что они собой представляют, в чем различие этих вариантов, их преимущества и недостатки.

Кессоны

Кессон представляет собой объёмную камеру, монтируемую в углублении вокруг оголовка. Она может быть пластиковой, бетонной или металлической. Главная задача кессона – защитить верхнюю часть обсадной трубы и стыкующегося с ней трубопровода, снабжающего водой дом, от внешних воздействий.

Какие это могут быть воздействия? Прежде всего, это обеспечение стабильного температурного режима, не допускающего перемерзания водопровода в зимнее время. Для этого кессон тщательно утепляется и снабжается герметично закрывающимся люком. Также рекомендуется заглублять его ниже уровня промерзания почвы, и уже в этом месте оборудовать отвод к домашнему трубопроводу.

Другая функция кессона заключается в защите скважины от разных внешних загрязнений. Благодаря герметичной крышке, внутрь оголовка не будет заноситься пыль и мелкий мусор, не будут попадать дождевые и талые стоки. Этим обеспечивается чистота питьевой воды, подаваемой в дом, предотвращается возможное заражение ее патогенными микроорганизмами.

Также кессон создает защиту частей скважины от механического воздействия, различных падающих предметов, способных повредить трубу или оголовок. Например, при нечаянном наезде автомобилем, или в результате падения на них разных массивных предметов, таких как крупные ветки или элементы кровли при сильном ветре. Все жизненно важные части системы водоподачи в данном случае располагаются под землей, а снаружи защищены кессонной камерой, лишь слегка выступающей над уровнем почвы.

Несмотря на компактные размеры, внутренний объем кессона вполне достаточен для размещения в нем оборудования для водоподачи:

насоса, если применяется его наружный вариант;
гидроаккумулятора;
фильтрующих устройств;
и системы автоматического управления.

Здесь они будут достаточно защищены от воздействия минусовых температур и возможного причинения механических повреждений.

Разновидности кессонов

На рынке сегодня представлены кесонные конструкции нескольких типов, различающихся, в основном, материалом изготовления.

Бетонные кессоны

Они представляют собой защитную камеру вокруг скважины, которая монтируется из уже готовых железобетонных колец. Реже ее стенки заливаются из монолитного бетона, в установленную заранее опалубку.

Такие конструкции долговечны, практически не подвержены разрушительному воздействию сырости, и при утеплении обеспечивают приемлемый уровень теплозащиты скважины и всего оборудования. Недостаток бетонных конструкций заключается в сложности их монтажа. Самостоятельная заливка бетонного кессона займет довольно много времени, а установка готовых бетонных колец невозможна без привлечения подъемной спецтехники.

Металлические кессоны

Металлические конструкции могут иметь различные размеры и форму – в виде цилиндра или прямоугольника, и изготавливаются из листовой стали и каркасных уголков. В продаже имеются уже готовые, заводские образцы. Хотя, при наличии материала, сварочного аппарата и должного умения, не составит труда изготовить такую защитную камеру для скважины своими руками.

К недостаткам этого варианта следует отнести слабую устойчивость металлических кессонов к коррозии. Для защиты от внешних грунтовых вод и от конденсата, поверхность металла с обеих сторон должна обрабатываться влагоотталкивающими смесями. Также необходимо уделить особое внимание созданию теплоизоляционного слоя, поскольку металл является хорошим проводником холода.

Пластиковые кессоны

Наиболее предпочтительный вариант для установки на участке — это пластиковые кессоны. Сегодня в продаже имеются самые разные модели, изготовленные из полимеров. Можно приобрести цельнолитые варианты, либо секционные, набирающиеся из отдельных пластиковых колец.

Цена установки обойдётся здесь гораздо ниже, чем у бетонного или стального варианта, поскольку монтаж пластикового кессона может производиться вручную, без привлечения подъемного крана.

Пластик не боится сырости, поэтому обработка гидрофобными составами не потребуется. Единственно, о чем нужно будет позаботиться при монтаже полимерного кессона, это надежная теплоизоляция.

Хорошо, с кессонами разобрались, давайте теперь рассмотрим особенности другого варианта обустройства скважины — скважинных адаптеров.

Скважинные адаптеры

Скважинный адаптер, с технической точки зрения, представляет более простое устройство. Это специальный разъем-переходник, с помощью которого можно подключить водоподающий трубопровод к обсадной колонне скважины.

Защитная функция адаптера заключается в том, что с его помощью можно заглубить место стыка ниже уровня промерзания грунта. Также он обеспечивает герметичность соединения, не допускает проникновения в него грунтовых вод и песка.

Скважинный адаптер состоит из двух частей: наружной и внутренней. Первая устанавливается с внешней части обсадной трубы, и через отверстие в ней соединяется со второй, внутренней частью. Изнутри трубы крепится патрубок, к которому подводится шланг погружного водяного насоса. Фиксируются обе части между собой при помощи накидной гайки и резиновых уплотнительных колец.

Подобная технология значительно упрощает земляные и монтажные работы, однако не позволяет разместить рядом со скважиной оборудование водоподачи. При установке адаптера на участке следует учесть еще один нюанс: устройство изнутри обсадной колонны выступает примерно на 3-3,5 см. Поэтому, при необходимости замены или ремонта погружного насоса, достать его без демонтажа адаптера бывает невозможно.

Сравнение преимуществ и недостатков обоих вариантов

Чтобы лучше понять, что лучше: адаптер или кессон и какой вариант для вашей скважины лучше выбрать, проведем сравнение этих двух технологий по нескольким важным критериям.

Стоимость. Преимущество здесь за скважинным адаптером. Цена самого устройства несоизмеримо меньше, чем у кессона любого типа. Разница в себестоимости становится еще заметнее, если учесть необходимость найма автокрана для монтажа массивной кессонной камеры;
Трудозатраты. По этому показателю кессонные камеры опять уступают. Чтобы установить адаптер, потребуется лишь углубиться вдоль обсадной трубы ниже уровня промерзания грунта. В центральной части России он составляет порядка 1 м, в Сибири может достигать 1,5-2 метров. Сделать всю работу по его установке по силам одному человеку в течение дня. А вот для монтажа кессона придется изначально вырыть вокруг скважины яму большого размера и глубины, а после этого выполнить монтаж кессонной камеры. Затраты сил и времени в этом случае будут намного большими;
Долговечность. Правильно смонтированный, и защищенный от воздействия осадков и грунтовых вод, кессон способен прослужить не один десяток лет. Особенно это касается модификаций, отлитых из полимера. Скважинные адаптеры не отличаются подобной долговечностью. Использующиеся в них резиновые уплотнители могут прийти в негодность уже через 4-5 лет, что потребует демонтажа всей конструкции;
Дополнительные функции. Кессонная камера позволяет разместить внутри себя полный набор водоподающего оборудования: насоса, гидроаккумулятора, фильтров, автоматики управления и т.д. Надежная защита от холода и механических воздействий обеспечит их надежное функционирование круглый год. Также внутри можно оборудовать систему разветвлений для подачи воды одновременно в несколько уровней и даже строений. Так можно обеспечить водой от одной скважины сразу гараж, систему летнего водопровода, или несколько домов. Скважинный адаптер ничего подобного обеспечить не может. Он имеет одну рабочую функцию – защита стыка подающего водопровода со скважинной трубой.

Заключение

В качестве заключения можно сделать несколько выводов. Установка кессонов предпочтительнее с точки зрения их многофункциональности, долговечности и более высокого уровня защиты. Скважинные адаптеры устанавливаются в ситуации, когда смонтировать кессон на участке по какой-то причине невозможно. Например, у заказчика ограниченный бюджет, есть трудности проведения масштабных земляных работ из-за близости к скважине строений или коммуникаций.

Была ли эта статья для вас полезной? Пожалуйста, поделитесь ею в соцсетях:

Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.

Адаптер или кессон для скважины — что лучше выбрать: tvin270584 — LiveJournal

: October 24 2021, 08:05

Для круглогодичной эксплуатации скважины на воду необходимо все гидравлические коммуникации от скважины прокладывать ниже глубины промерзания. Немаловажный этап – обеспечение защиты стыка обсадной колонны с питающим трубопроводом. Сегодня для этого существует две различных технологии: кессон и скважинный адаптер. В статье мастер сантехник подробно разберет, что они собой представляют, в чем различие этих вариантов, их преимущества и недостатки.

Сравнительный анализ кессона и скважинного адаптера

Чтобы разобраться, что лучше подойдет в конкретном случае, нужно понимать, что собой представляет каждый вид оборудования. Оба варианта оборудования автономного водозабора имеет свои технические условия, преимущества и недостатки. Чтобы разобраться, что лучше использовать в каждом конкретном случае, следует провести сравнительный анализ этих двух приспособлений и понять, в чём разница между

кессоном и скважинным адаптером.

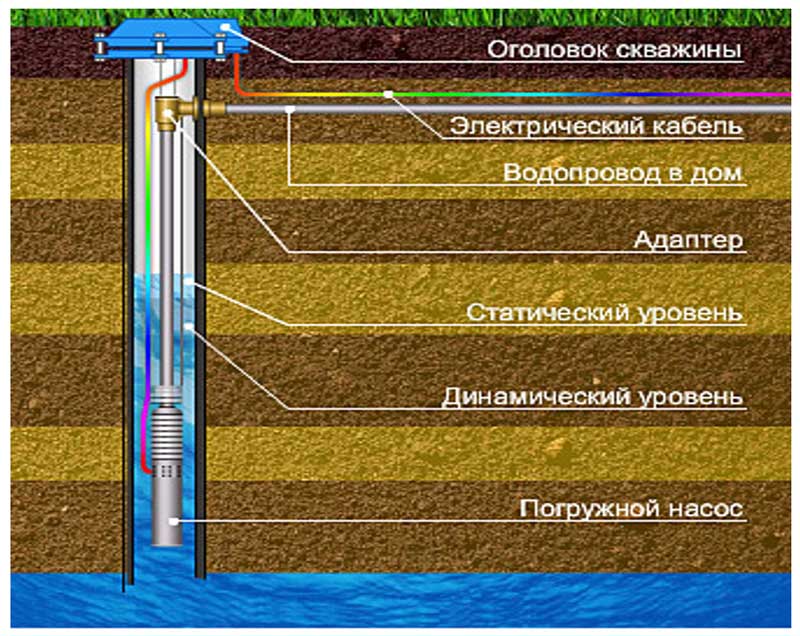

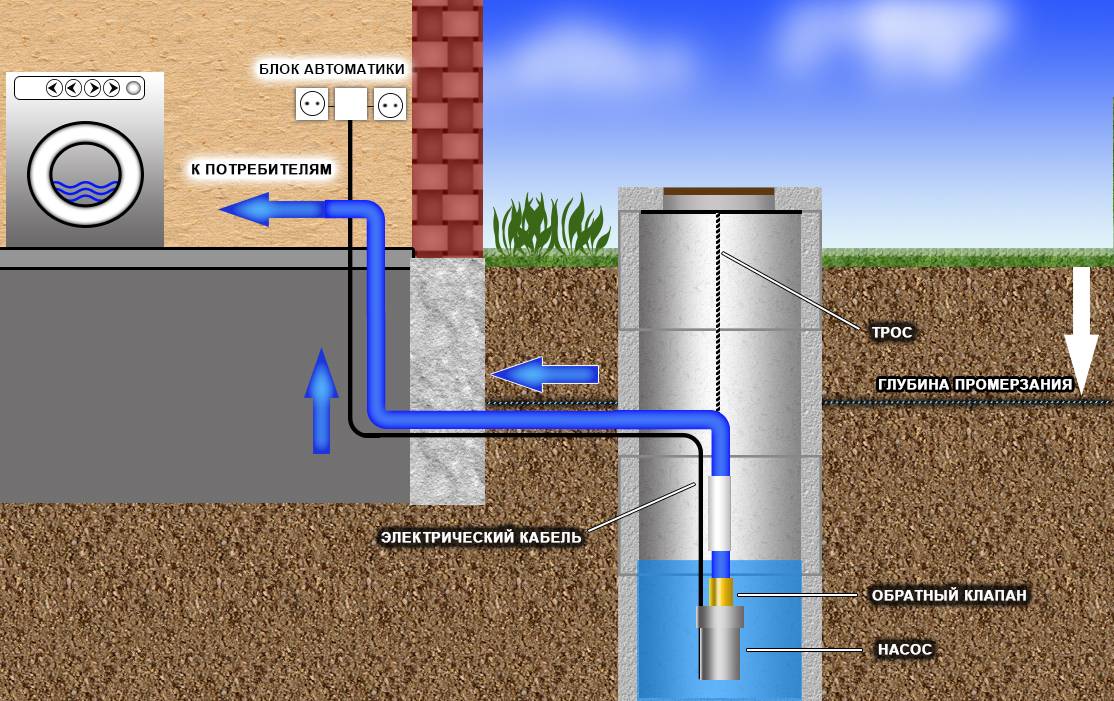

Скважинный адаптер

Адаптер для скважины представляет собой небольшое устройство, играющее роль переходника между стволом скважины и водопроводом, ведущим в дом. Конструкционно, он состоит из двух труб, соединяемых между собой под углом в 90°. При этом вертикальный конец надевается на верхнюю часть скважинной трубы, а горизонтальный отвод – выходит из ствола, соединяясь с внешним трубопроводом.

Устанавливается адаптер на глубине не менее 1,5 метров, что защищает его от замерзания в зимнее время. Затем всё пространство вокруг места врезки адаптера в ствол скважины засыпается и разравнивается.

Среди преимуществ адаптера можно отметить:

Небольшая стоимость самого устройства.
Относительная простота установки, занимающая меньше времени и сил, чем устройство кессона.

К недостаткам скважины с адаптером относится:

Меньшая надежность и герметичность, по сравнению с кессонным способом. Со временем резиновые уплотнения рассыхаются и теряют герметичность.
Такой способ обустройства предполагает только ограниченную глубину монтажа насоса.

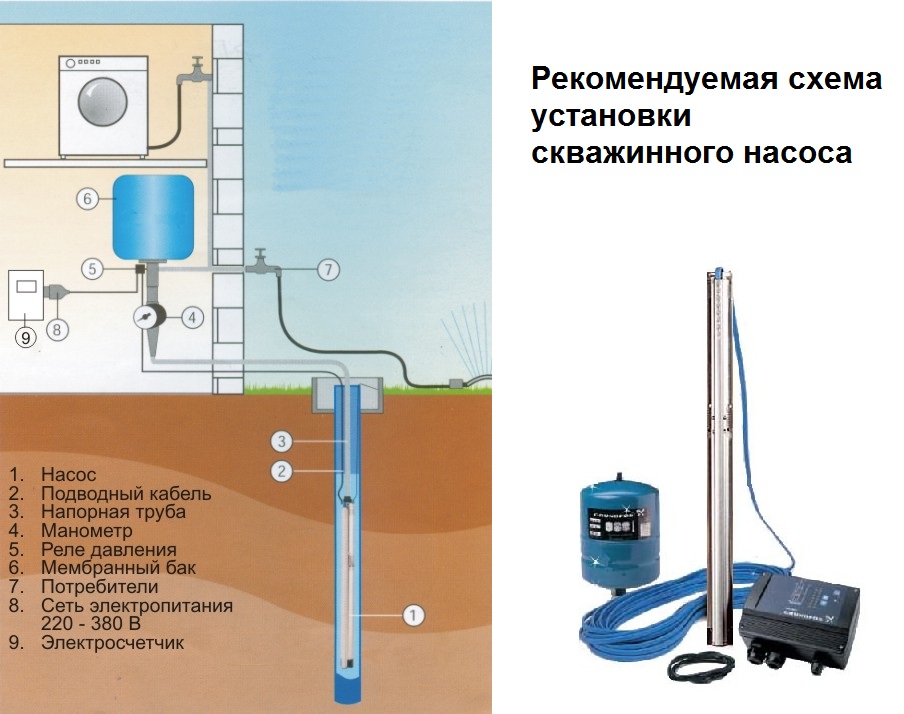

Автоматика и бак должны устанавливаться в жилом помещении.
Сложность ремонта и обслуживания. Для этого придётся откапывать место стыка устройства с каналом водозаборной скважины.
Кроме того, на пластиковой обсадной трубе адаптер будет дополнительным слабым местом, и возможно напряжение и деформация.

Кессон для скважины

Кессон представляет собой углублённую ниже уровня земли камеру, расположенную непосредственно над скважиной. Изготовить его можно из самых разных материалов – монолитного бетона, железобетонных колец, в виде деревянного сруба. В последнее время в продаже появилось большое количество пластиковых кессонов, уже готовых к установке.

В отличие от адаптера, кессон имеет ряд дополнительных функций. В нём могут размещаться насосное оборудование, запорная арматура и другое необходимое оборудование. Также он защищает скважину от зимних морозов, препятствует заморозке водопровода и расположенного внутри него насосного оборудования.

Среди преимуществ скважин, оборудованных кессоном, следует упомянуть:

Отсутствие ограничений по глубине скважины.

Возможность размещения всего оборудования гидроаккумулятора, автоматики и прочее внутри кессона.
Доступность всех компонентов и разъёмных соединений. Легко обслуживать и выполнять ремонтные, профилактические мероприятия. В случае поломки насосного оборудования, его можно запросто демонтировать и заменить, либо отремонтировать непосредственно в кессоне.

Недостатки:

Высокая стоимость работ и самого кессона. Суммарно установка кессона дороже установки скважинного адаптера в 5-6 раз.
Невозможность установки кессона вблизи различного рода коммуникаций (минимальный диаметр кессона 1 м).

В каких случаях устанавливают адаптеры

Обустройство источника со скважинным адаптером осуществляется в следующих случаях:

На неглубокие источники.
При весьма ограниченном бюджете.
При необходимости срочного монтажа.
Когда неподалеку расположены коммуникационные линии.

Если скважина используется не круглогодично, например, только в дачный сезон, также можно обойтись установкой адаптера вместо монтажа дорогостоящего кессона.

Адаптер имеет низкую стоимость, а также помогает дополнительно экономить время и деньги на монтаже.

Когда стоит установить кессон

Кессон представляет собой более сложное инженерно-техническое сооружение. Для его постройки потребуется затратить гораздо больше сил, денег и времени. Но, в то же время, скважина с кессоном, намного предпочтительнее. Особенно это актуально, если она служит круглогодичным источником воды для жилого дома. Другие случаи, когда рекомендуется установка кессона:

Когда требуется обеспечивать водой от одного источника одновременно несколько построек
.
В случае большой глубины до водоносного горизонта, превышающей 70 м.

Что лучше — кессон или адаптер для скважины

Выбор должен сделать владелец участка, что он предпочтет — скважинный адаптер или кессон, — зависит того, хочет ли человек каждые 3-5 лет проводить ремонт оборудования или предпочтет дорогой вариант, гарантирующий бесперебойную работу скважины на протяжении 10-15 лет. Специалисты рекомендуют при наличии соответствующих средств устанавливать кессон.

Видео

В сюжете – В каких случаях лучше устанавливать скважинные адаптеры, а когда кессон

В сюжете – Что такое скважинный адаптер и зачем его используют

В сюжете – Монтаж скважинного адаптера

В сюжете – Как правильно проложить длинный участок водяной магистрали в траншее, чтобы не случилось проблем при эксплуатации

В продолжение темы посмотрите также наш обзор Конденсат в кессоне — что делать, как избавиться
