Описание
Смесительный узел для вентиляции – это устройство, которое состоит из циркуляционного насоса, трехходового клапана, сервопривода, фильтра, обратного клапана, регулирующих и запорных вентилей. Он служит для трехпозиционного, либо плавного регулирования расхода теплоносителя (воды или антифриза), который поступает в теплообменник (нагреватель, калорифер или охладитель) вентиляционной установки. Предлагаемые нашей компанией качественные смесительные узлы состоят из комплектующих известных производителей Западной Европы. Они рассчитаны на расход теплоносителя до 9 м3/ч. Мы гарантируем 100% совместимость с любыми приточными и приточно-вытяжными установками. Смесительные узлы имеются в наличии на складе. Мы предоставляем минимальные цены и осуществляем доставку.
Конструкция и элементы

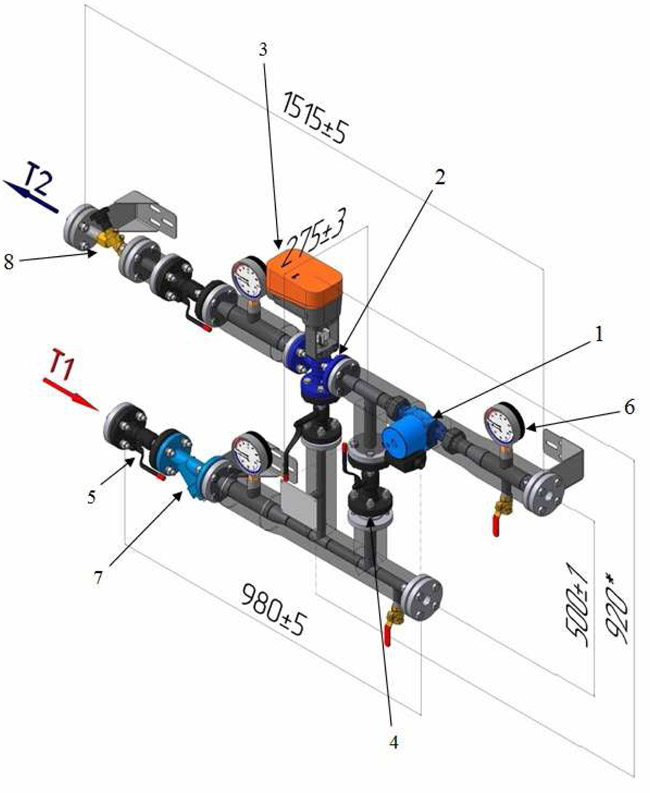

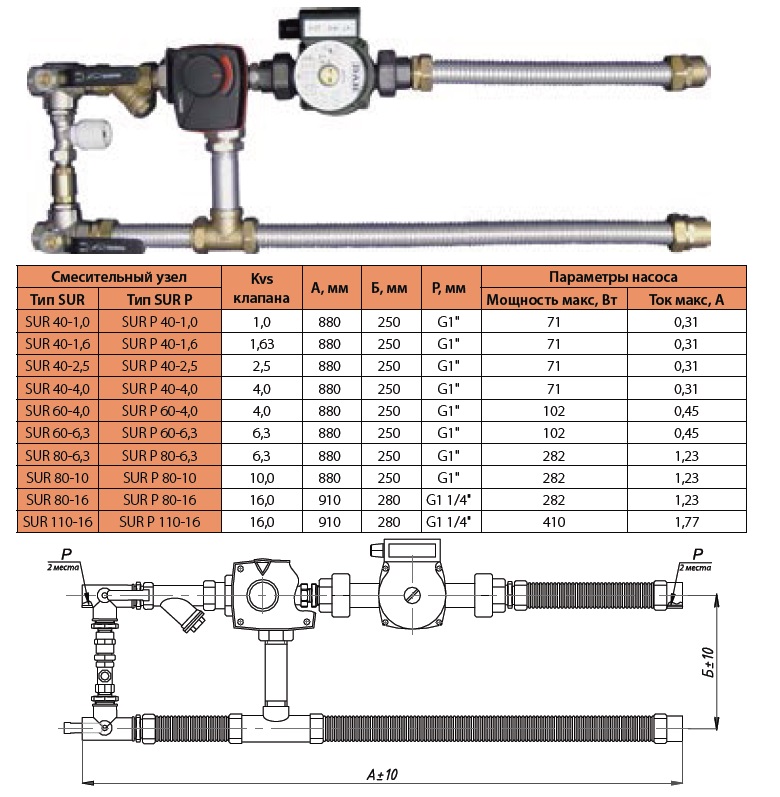

Стандартный смесительный узел для вентиляции состоит из следующих элементов:
- 1.
Присоединительные шланги (гофрированная стальная труба) - 2. Циркуляционный насос
- 3. Трехходовой клапан
- 4. Сервопривод клапана
- 5. Фильтр-отстоиник
- 6. Обратный клапан
- 7. Регулирующий вентиль для установки сопротивления байпаса
- 8. Сервисные запорные шаровые вентили
Присоединительные шланги (гофрированная стальная труба)Принцип действия
Горячая вода из тепловой сети, либо от котла, поступает в смесительный узел калорифера. Вначале она проходит через фильтр-отстойник, где она очищается от мелких частиц грязи, которые могут присутствовать в системе и забивать как сам смесительный узел приточной установки, так и непосредственно воздухонагреватель. Далее вода проходит через трехходовой клапан, здесь она смешивается с обратной водой, поступающей от калорифера приточки. И, наконец, пройдя через циркуляционный насос, поступает в нагреватель вентустановки. Охлажденная вода из калорифера поступает обратно в смесительный узел приточно-вытяжной установки, часть ее уходит в тепловую сеть, а часть поступает в трехходовой клапан, где смешивается с горячей водой из тепловой сети, либо от котла.
Положение трехходового клапана смесительного узла нагревателя приточной установки меняет его сервопривод. Он получает сигнал от блока управления приточной установки, который в свою очередь получает показания канального датчика температуры и датчика обратной воды, установленного на калорифере. Если температура обратной воды опускается ниже заданного значения, трехходовой клапан открывается на 100% до тех пор пока температура обратной воды не поднимется до заданного минимального значения.
Расчет
Для того, чтобы купить смесительный узел или определить его цену, который подходит для вашей приточной установки или приточно-вытяжной установки, его надо грамотно подобрать. Перед этим надо произвести его расчет. Для расчета и подбора смесительного узла для вентиляции необходимо знать следующие исходные данные:
- 1. Мощность теплообменника (нагревателя, калорифера или охладителя). Если она не известна, то ее можно рассчитать по формуле:
- Q=L*(t2-t1)*0,335, кВт
- где
- L – производительность (расход воздуха) вашей приточки в м3/ч (например L=3000 м3/ч)
- t1 – температура наружного (уличного воздуха), поступающего в теплообменник град. С, (например t1= -28 С)
- t2 – температура, до которой надо нагреть или охладить воздух, град. С (например t2=18 С)
- Q=3000*(18+28) *0,335=46,2 кВт
- 3. Температуру теплоносителя (воды или антифриза) на входе и на выходе из теплообменника Град. С (например 90 и 70 С)
- 4. Гидравлическое сопротивление теплообменника, кПа. (например 5,5 кПа)
- Рассчитываем расход теплоносителя (воды или антифриза) в теплообменнике по формуле:
- G=3,6*Q/(4,2*(T1-T2)), м3/ч
- где
- Q – мощность теплообменника, кВт. (в нашем случае Q=46,2 кВт)
- T1 – температура теплоносителя на входе в теплообменник град. С (например T1= 90С)
- T2 – температура теплоносителя на выходе в теплообменника град. С (например T2= 70С)
- G=3,6*46,2/(4,2*(90-70))=2,0 м3/ч
С, (например t1= -28 С)По каталогу подбираем требуемый типоразмер смесительного узла. По графикам находим узел регулирования приточной установки, с расходом теплоносителя чуть больше, чем получился по расчету, проверяем не привышает ли гидравлическое сопротивление теплообменника, статическое давление смесительного узла.
Синяя точка должна лежать ниже верхней красной линии. Т. о. данный типоразмер подходит для вашей приточной установки.
Узлы обвязки калориферов приточных установок
Узлы обвязки калориферов приточных установок
Узел обвязки калорифера предназначен для регулирования расхода теплоносителя и, соответственно, температуры воздуха на выходе из теплообменников приточных установок. Максимальная температура теплоносителя для работы смесительного узла — это +150 C°, рабочее давление узла — 0-10 Бар.

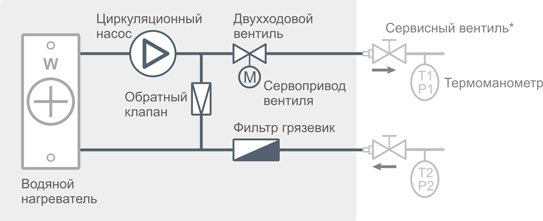

Элементы смесительного узла обвязки приточной вентиляции:
- Насос
- Трехходовой клапан
- Привод
- Кран шаровый ручка
- Обратный клапан
- Фильтр сетчатый
- Термоманометр (опция)
- Гибкие подводки (опция)
Смесительный узел для водяного калорифера, базовая конфигурация
DEX-h220-150. 0-80 |
GHN 80-120F | 150.0 | DN 80 | 58 |
| Модель | Насос | Kvs Клапана | Присоединение | Максимальный расход теплоносителя м3/ч |
| DEX-h50-0.63-20 | 25-40 | 0.63 | 3/4″ | 0.3 |
| DEX-h50-1.0-20 | 25-40 | 1.0 | 3/4″ | 0.5 |
| DEX-h50-1.6-20 | 25-40 | 1.6 | 3/4″ | 0.8 |
| DEX-h50-2.5-20 | 25-40 | 2. 5 |
3/4″ | 1.1 |
| DEX-h50-2.5-20 | 25-40 | 4.0 | 3/4″ | 1.5 |
| DEX-H60-4.0-20 | 25-60 | 4.0 | 3/4″ | 1.8 |
| DEX-H60-6.3-25 | 25-60 | 6.2 | 1″ | 2.4 |
| DEX-H60-10.0-25 | 25-60 | 10.0 | 1″ | 2.8 |
| DEX-H70-10.0-25 | 25-70 | 10.0 | 1″ | 3.9 |
DEX-H80-6. 3-25 |
25-80 | 6.3 | 1″ | 4.1 |
| DEX-H80-10.0-25 | 25-80 | 10.0 | 1″ | 5.4 |
| DEX-H80-16.0-32 | 32-80 | 16.0 | 1 1/4″ | 7.6 |
| DEX-h220-16.0-32 | 32-120 | 16.0 | 1 1/4″ | 9.5 |
| DEX-h220-25.0-40 | GHN 40-120F | 25.0 | 1 1/2″ | 12.5 |
| DEX-h220-25.0-50 | GHN 50-120F | 40. 0 |
2″ | 19 |
| DEX-h250-60.0-50 | GHN 50-190F | 60.0 | 2 1/2″, DN 50 | 29 |
| DEX-h250-90.0-65 | GHN 65-190F | 90.0 | DN 65 | 42 |
Смесительный узел для водяного калорифера с 2 термоманометрами:
| DEX-h220-150.0-80Tm2 | GHN 80-120F | 150.0 | DN 80 | 58 |
| Модель | Насос | Kvs Клапана | Присоединение | Максимальный расход теплоносителя м3/ч |
DEX-h50-0. 6-20Tm2 |
25-40 | 0.63 | 3/4″ | 0.3 |
| DEX-h50-1.0-20Tm2 | 25-40 | 1.0 | 3/4″ | 0.5 |
| DEX-h50-1.6-20Tm2 | 25-40 | 1.6 | 3/4″ | 0.8 |
| DEX-h50-2.5-20Tm2 | 25-40 | 2.5 | 3/4″ | 1.1 |
| DEX-h50-2.5-20Tm2 | 25-40 | 4.0 | 3/4″ | 1.5 |
| DEX-H60-4.0-20Tm2 | 25-60 | 4. 0 |
3/4″ | 1.8 |
| DEX-H60-6.3-25Tm2 | 25-60 | 6.2 | 1″ | 2.4 |
| DEX-H60-10.0-25Tm2 | 25-60 | 10.0 | 1″ | 2.8 |
| DEX-H70-10.0-25Tm2 | 25-70 | 10.0 | 1″ | 3.9 |
| DEX-H80-6.3-25Tm2 | 25-80 | 6.3 | 1″ | 4.1 |
| DEX-H80-10.0-25Tm2 | 25-80 | 10.0 | 1″ | 5.4 |
DEX-H80-16. 0-32Tm2 |
32-80 | 16.0 | 1 1/4″ | 7.6 |
| DEX-h220-16.0-32Tm2 | 32-120 | 16.0 | 1 1/4″ | 9.5 |
| DEX-h220-25.0-40Tm2 | GHN 40-120F | 25.0 | 1 1/2″ | 12.5 |
| DEX-h220-25.0-50Tm2 | GHN 50-120F | 40.0 | 2″ | 19 |
| DEX-h250-60.0-50Tm2 | GHN 50-190F | 60.0 | 2 1/2″, DN 50 | 29 |
| DEX-h250-90.0-65Tm2 | GHN 65-190F | 90. 0 |
DN 65 | 42 |
Смесительный узел для водяного калорифера с 4 термоманометрами:
| DEX-h220-150.0-80Tm4 | GHN 80-120F | 150.0 | DN 80 | 58 |
| Модель | Насос | Kvs Клапана | Присоединение | Максимальный расход теплоносителя м3/ч |
| DEX-h50-0.6-20Tm4 | 25-40 | 0.63 | 3/4″ | 0.3 |
| DEX-h50-1.0-20Tm4 | 25-40 | 1.0 | 3/4″ | 0.5 |
DEX-h50-1. 6-20Tm4 |
25-40 | 1.6 | 3/4″ | 0.8 |
| DEX-h50-2.5-20Tm4 | 25-40 | 2.5 | 3/4″ | 1.1 |
| DEX-h50-2.5-20Tm4 | 25-40 | 4.0 | 3/4″ | 1.5 |
| DEX-H60-4.0-20Tm4 | 25-60 | 4.0 | 3/4″ | 1.8 |
| DEX-H60-6.3-25Tm4 | 25-60 | 6.2 | 1″ | 2.4 |
| DEX-H60-10.0-25Tm4 | 25-60 | 10. 0 |
1″ | 2.8 |
| DEX-H70-10.0-25Tm4 | 25-70 | 10.0 | 1″ | 3.9 |
| DEX-H80-6.3-25Tm4 | 25-80 | 6.3 | 1″ | 4.1 |
| DEX-H80-10.0-25Tm4 | 25-80 | 10.0 | 1″ | 5.4 |
| DEX-H80-16.0-32Tm4 | 32-80 | 16.0 | 1 1/4″ | 7.6 |
| DEX-h220-16.0-32Tm4 | 32-120 | 16.0 | 1 1/4″ | 9. 5 |
| DEX-h220-25.0-40Tm4 | GHN 40-120F | 25.0 | 1 1/2″ | 12.5 |
| DEX-h220-25.0-50Tm4 | GHN 50-120F | 40.0 | 2″ | 19 |
| DEX-h250-60.0-50Tm4 | GHN 50-190F | 60.0 | 2 1/2″, DN 50 | 29 |
| DEX-h250-90.0-65Tm4 | GHN 65-190F | 90.0 | DN 65 | 42 |
Смесительный узел для водяного калорифера с подводками:
| DEX-h220-16.0-32P | 32-120 | 16. 0 |
1 1/4″ | 9.5 |
| Модель | Насос | Kvs Клапана | Присоединение | Максимальный расход теплоносителя м3/ч |
| DEX-h50-0.6-20P | 25-40 | 0.63 | 3/4″ | 0.3 |
| DEX-h50-1.0-20P | 25-40 | 1.0 | 3/4″ | 0.5 |
| DEX-h50-1.6-20P | 25-40 | 1.6 | 3/4″ | 0.8 |
| DEX-h50-2.5-20P | 25-40 | 2.5 | 3/4″ | 1. 1 |
| DEX-h50-2.5-20P | 25-40 | 4.0 | 3/4″ | 1.5 |
| DEX-H60-4.0-20P | 25-60 | 4.0 | 3/4″ | 1.8 |
| DEX-H60-6.3-25P | 25-60 | 6.2 | 1″ | 2.4 |
| DEX-H60-10.0-25P | 25-60 | 10.0 | 1″ | 2.8 |
| DEX-H70-10.0-25P | 25-70 | 10.0 | 1″ | 3.9 |
| DEX-H80-6.3-25P | 25-80 | 6. 3 |
1″ | 4.1 |
| DEX-H80-10.0-25P | 25-80 | 10.0 | 1″ | 5.4 |
| DEX-H80-16.0-32P | 32-80 | 16.0 | 1 1/4″ | 7.6 |
| DEX-h220-16.0-32P | 32-120 | 16.0 | 1 1/4″ | 9.5 |
Смесительный узел для водяного калорифера с 2 термоманометрами и подводками:
| DEX-h220-16.0-32PTm2 | 32-120 | 16.0 | 1 1/4″ | 9.5 |
| Модель | Насос | Kvs Клапана | Присоединение | Максимальный расход теплоносителя м3/ч |
DEX-h50-0. 6-20PTm2 |
25-40 | 0.63 | 3/4″ | 0.3 |
| DEX-h50-1.0-20PTm2 | 25-40 | 1.0 | 3/4″ | 0.5 |
| DEX-h50-1.6-20PTm2 | 25-40 | 1.6 | 3/4″ | 0.8 |
| DEX-h50-2.5-20PTm2 | 25-40 | 2.5 | 3/4″ | 1.1 |
| DEX-h50-2.5-20PTm2 | 25-40 | 4.0 | 3/4″ | 1.5 |
| DEX-H60-4.0-20PTm2 | 25-60 | 4. 0 |
3/4″ | 1.8 |
| DEX-H60-6.3-25PTm2 | 25-60 | 6.2 | 1″ | 2.4 |
| DEX-H60-10.0-25PTm2 | 25-60 | 10.0 | 1″ | 2.8 |
| DEX-H70-10.0-25PTm2 | 25-70 | 10.0 | 1″ | 3.9 |
| DEX-H80-6.3-25PTm2 | 25-80 | 6.3 | 1″ | 4.1 |
| DEX-H80-10.0-25PTm2 | 25-80 | 10.0 | 1″ | 5. 4 |
| DEX-H80-16.0-32PTm2 | 32-80 | 16.0 | 1 1/4″ | 7.6 |
| DEX-h220-16.0-32PTm2 | 32-120 | 16.0 | 1 1/4″ | 9.5 |
Смесительный узел для водяного калорифера с 4 термоманометрами и подводками:
| DEX-h220-16.0-32PTm4 | 32-120 | 16.0 | 1 1/4″ | 9.5 |
| Модель | Насос | Kvs Клапана | Присоединение | Максимальный расход теплоносителя м3/ч |
| DEX-h50-0.6-20PTm4 | 25-40 | 0. 63 |
3/4″ | 0.3 |
| DEX-h50-1.0-20PTm4 | 25-40 | 1.0 | 3/4″ | 0.5 |
| DEX-h50-1.6-20PTm4 | 25-40 | 1.6 | 3/4″ | 0.8 |
| DEX-h50-2.5-20PTm4 | 25-40 | 2.5 | 3/4″ | 1.1 |
| DEX-h50-2.5-20PTm4 | 25-40 | 4.0 | 3/4″ | 1.5 |
| DEX-H60-4.0-20PTm4 | 25-60 | 4.0 | 3/4″ | 1. 8 |
| DEX-H60-6.3-25PTm4 | 25-60 | 6.2 | 1″ | 2.4 |
| DEX-H60-10.0-25PTm4 | 25-60 | 10.0 | 1″ | 2.8 |
| DEX-H70-10.0-25PTm4 | 25-70 | 10.0 | 1″ | 3.9 |
| DEX-H80-6.3-25PTm4 | 25-80 | 6.3 | 1″ | 4.1 |
| DEX-H80-10.0-25PTm4 | 25-80 | 10.0 | 1″ | 5.4 |
| DEX-H80-16.0-32PTm4 | 32-80 | 16. 0 |
1 1/4″ | 7.6 |
| DEX-h220-16.0-32PTm4 | 32-120 | 16.0 | 1 1/4″ | 9.5 |
Цены на смесительный узел обвязки калорифера вы можете узнать у наших специалистов.
На заказ мы изготовили более 2 000 уникальных теплообменников — строго по ТЗ, с честной рядностью и точными характеристиками. Подробнее »
У нас есть производство в России и партнерский завод в Италии (CO.MA. spa). В Европе выпускается аппаратура из AISI 304 и AISI 316 — коррозионностойких сталей.
Мы доставляем теплообменники в сборе, по запросу проводим подключение на месте.
Здание Правительства Москвы: Дом-книжка на Новом Арбате
Lotte Plaza Hotel Moscow
Экспоцентр на Красной Пресне
Шоколадно-кондитерская фабрика Рот Фронт
ФКП «Щелковский биокомбинат»
ЗАО «Энергоконтракт-Томилино»
«Управление административными зданиями» корпорации Росатом
АТЦ «Москва» на Каширском шоссе
Волейбольный спортивно-развлекательный комплекс в г.
Одинцово
ТЦ «Капитолий» Ленинградский
ФГАУ МНТК Микрохирургия глаза им. акад. С.Н. Федорова Минздрава России
«World class» – сеть фитнес-клубов
«Фуяо Стекло Рус»
Отправить заявку
Нажимая кнопку «Рассчитать», вы подтверждаете, что ознакомились с Правилами обработки персональных данных и принимаете их.
Нажимая кнопку «Отправить», вы подтверждаете, что ознакомились с Правилами обработки персональных данных и принимаете их.
Нажимая кнопку «Перезвоните мне», вы подтверждаете, что ознакомились с Правилами обработки персональных данных и принимаете их.
Нажимая кнопку «Отправить», вы подтверждаете, что ознакомились с Правилами обработки персональных данных и принимаете их.
Процессы нагрева, охлаждения, смешивания, увлажнения или осушения
Наиболее распространенными процессами кондиционирования воздуха являются
- нагрев воздуха
- смешивание воздуха
- охлаждение и осушение воздуха
- увлажнение воздуха путем добавления пара и/или воды
306
306 9 Воздух
Процесс нагрева воздуха можно представить на диаграмме Молье как:
Процесс нагрева перемещает состояние воздуха из состояния А в состояние В при постоянной удельной влажности – х – строка. Удельная теплоемкость воздуха – dH – указана на диаграмме. – точка смешения будет на прямой между двумя состояниями – в точке B.
Положение точки B зависит от объема воздуха в состоянии A относительно объема воздуха в состоянии C.
Баланс тепла для смеси можно выразить как A + m C h C = (m A + m C ) h B (1)
where
m = mass of the воздух (кг)
ч = теплота воздуха (Дж/кг)
Баланс влажности смеси можно выразить следующим образом: = (M A + M C ) x B (2)
, где
x = специфическая влажность в воздухе (KG H3O /KG .
. . . .Когда горячий воздух смешивается с холодным воздухом, получается туман , если точка смешивания находится ниже линии насыщения воздуха. При тумане части влаги в воздухе конденсируются в мелкие капли, плавающие в воздухе. «Процесс образования тумана» можно представить на диаграмме Молье как
- подробнее о смешивании воздуха
Охлаждение и осушение воздуха
Если холодная поверхность подвергается воздействию влажного воздуха, воздух вблизи поверхности может охлаждаться внизу. линия насыщения. Влажность воздуха у поверхности затем будет конденсироваться на поверхности, и воздух в целом будет осушаться.
Если температура на поверхности охлаждения выше температуры точки росы – t DP – воздух охлаждается по линии постоянной удельной влажности – x .
Процесс охлаждения воздуха можно выразить на диаграмме Молье как
Если температура на поверхности охлаждения ниже температуры точки росы – t DP , воздух охлаждается в направлении точки С как указано ниже.
Пар в воздухе конденсируется на поверхности, и количество конденсируемой воды будет x A – x B .
- Дополнительная информация об охлаждении и осушении – скрытое и явное тепло . Сухая температура воздуха уменьшается, как показано на диаграмме Молье ниже.
Если к воздуху добавляется пар, состояние воздуха изменяется по постоянной линии dh/dx , как показано выше.
При добавлении насыщенного пара при атмосферном давлении повышение температуры очень незначительно – обычно меньше, чем 1 o C . Для практических целей процесс добавления насыщенного пара при атмосферном давлении приближается к горизонтальной линии температуры на диаграмме Молье.
- подробнее об увлажнении воздуха
Механизм смешивания воздуха в системах отопления, вентиляции и кондиционирования воздуха
В нынешнюю эпоху глобального потепления экстремальные температурные условия стали новой нормой.
Жаркие места становятся жарче и влажнее, а холодные – холоднее и холоднее. В таких обстоятельствах система HVAC ( Отопление, вентиляция и кондиционирование воздуха ) для организаций, жилых объектов, транспортных средств и отелей становится необходимостью, а не роскошью. В этой статье рассматриваются основные принципы функционирования системы ОВКВ и то, как механизм смешивания воздуха помогает эффективному функционированию системы и снижению затрат на техническое обслуживание и счетов за электроэнергию.Система HVAC является основой любой системы отопления и охлаждения в квартирах, транспортных средствах или промышленных зданиях. Система HVAC может быть одноступенчатой, которая выбрасывает только горячий или холодный воздух. Его можно зонировать, то есть только часть помещения будет нагреваться или охлаждаться, тем самым экономя затраты на электроэнергию. Некоторые системы HVAC оснащены увлажнителем и/или осушителем для контроля влажности воздуха.
Как воздушный смеситель EB уменьшает расслоение?
В системе обработки воздуха расслоение воздуха возникает в результате неправильного перемешивания воздуха внутри данной камеры.
Это приводит к трудностям в эксплуатации кондиционера, а также в эффективной работе агрегата и поддержании качества воздуха в помещении. Зимой проблема становится еще более серьезной, так как замерзание змеевиков также приводит к срабатыванию функции Freeze Stat и ошибкам измерения. В последнее время проблемы стали еще более серьезными, поскольку требования к вентиляции, установленные стандартом ASHRAE, требуют нагнетания большего количества свежего воздуха внутрь здания.На протяжении многих лет в зданиях после постройки возникают проблемы с существующей системой, что приводит к большим потерям энергии с низкой эффективностью. В некоторых случаях использовалось дополнительное кондиционирование, поскольку существующие змеевики теплопередачи не могли обеспечить требуемую производительность. Компания EB Air Control изучила множество таких случаев, некоторые из них было сложно исправить, некоторые имели легкий доступ к решениям по стратификации воздуха. Во многих случаях старые смесители были удалены, уступив место новым Воздушным смесителям , которые не только обеспечили лучшее перемешивание, но и позволили сэкономить на счетах за электроэнергию благодаря отсутствию движущихся частей.
Механизм смешивания воздуха в ОВКВ6 Тенденции в области систем ОВКВ, которые останутся неизменными
■
Блок смешивания воздухаБлок обработки воздуха похож на сердце системы ОВКВ, которое выполняет различные задачи как контроль температуры, увлажнение и осушение, а также очистка и циркуляция воздуха. Основным компонентом системы является блок смешивания воздуха, также известный как пленум, который устанавливается рядом с выходом подачи HVAC.
■
Процесс смешиванияВ камере наружный воздух (OA) и рециркуляционный воздух (RA) смешиваются до тех пор, пока не будет достигнута точная температура, которая будет распределена в зону, требующую контроля температуры. Наружный воздух (OA) — это горячий или холодный воздух, который вырабатывается вентилятором системы ОВКВ и подается в пленум, который затем распределяет воздух по помещению.
Когда свежий горячий или холодный воздух поступает в помещение, имеющийся в помещении холодный или горячий воздух втягивается обратно коробкой для сбора воздуха в пленуме и называется возвратным воздухом (RA). Затем с помощью отклоняющего устройства возвратный воздух направляется к наружному воздуху для обработки.■
Воздухонепроницаемый клапанДля идеальной циркуляции воздуха в смесительной камере требуется пластинчатый или круглый воздухонепроницаемый клапан, который помогает контролировать объем воздушного потока и давления и перенаправлять воздух в целевую зону. . Так как заслонка является одним из наиболее важных элементов нагнетательной камеры, она должна быть изготовлена из коррозионностойкого металла. Из-за его критической роли размер, расположение и ориентация демпфера чрезвычайно важны. Лучше иметь демпфер, соответствующий стандартам ASHRAE и сертифицированный AMCA.
■
Воздушный смесительВысококачественный воздушный смеситель не допускает расслоения воздуха из-за несмешанного воздуха, так как его оплетки смешивают воздух с постоянной скоростью, тем самым исключая возможность попадания несмешанного воздуха в пленум.
О компании EBAir Control Воздушная стратификация относится к расслоению воздуха, из-за которого много электрической и механической энергии тратится впустую, чтобы преодолеть его влияние. По оценкам, в среднем 20 процентов энергии тратится впустую из-за расслоения воздуха. Следовательно, разумно иметь воздушный смеситель со специальным механизмом управления для интенсивного перемешивания и в то же время иметь акустическую среду, препятствующую шуму, исходящему от машины.EBAir — канадский производитель и дистрибьютор высококачественных систем ОВКВ. В течение 27 лет EBair отметила свое присутствие в Канаде, США, Гонконге, Китае, Израиле и Индии и неизменно пользуется уважением за выполнение высокотехнологичных проектов высокого качества и производительности. Продукция EBair HVAC энергоэффективна и устойчива благодаря технологии оптимального потребления воды. Все продукты разработаны и смоделированы с использованием сертифицированных на международном уровне 3D- и 2D-схем и проходят многочисленные проверки и процессы утверждения, чтобы убедиться, что конечные продукты безупречны и, следовательно, обеспечивают длительное качество воздуха в помещении и комфорт.
. . . .
Жаркие места становятся жарче и влажнее, а холодные – холоднее и холоднее. В таких обстоятельствах система HVAC ( Отопление, вентиляция и кондиционирование воздуха ) для организаций, жилых объектов, транспортных средств и отелей становится необходимостью, а не роскошью. В этой статье рассматриваются основные принципы функционирования системы ОВКВ и то, как механизм смешивания воздуха помогает эффективному функционированию системы и снижению затрат на техническое обслуживание и счетов за электроэнергию.
Это приводит к трудностям в эксплуатации кондиционера, а также в эффективной работе агрегата и поддержании качества воздуха в помещении. Зимой проблема становится еще более серьезной, так как замерзание змеевиков также приводит к срабатыванию функции Freeze Stat и ошибкам измерения. В последнее время проблемы стали еще более серьезными, поскольку требования к вентиляции, установленные стандартом ASHRAE, требуют нагнетания большего количества свежего воздуха внутрь здания.
Когда свежий горячий или холодный воздух поступает в помещение, имеющийся в помещении холодный или горячий воздух втягивается обратно коробкой для сбора воздуха в пленуме и называется возвратным воздухом (RA). Затем с помощью отклоняющего устройства возвратный воздух направляется к наружному воздуху для обработки.
Воздушная стратификация относится к расслоению воздуха, из-за которого много электрической и механической энергии тратится впустую, чтобы преодолеть его влияние. По оценкам, в среднем 20 процентов энергии тратится впустую из-за расслоения воздуха. Следовательно, разумно иметь воздушный смеситель со специальным механизмом управления для интенсивного перемешивания и в то же время иметь акустическую среду, препятствующую шуму, исходящему от машины.
