СНиП на электромонтажные работы

СНиП 12-03-99 Часть 13. ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ

13.1.* При монтаже электрооборудования следует выполнять требования ГОСТ 12.3.032-84 (СТ СЭВ 4032-83) и общие требования, предъявляемые к монтажным работам (разд.12).

13.2. Не допускается использовать не принятые в эксплуатацию в установленном порядке электрические сети, распределительные устройства, щиты, панели и их отдельные ответвления и присоединять их в качестве временных электрических сетей и установок, а также производить электромонтажные работы на смонтированной и переданной под наладку электроустановке без разрешения наладочной организации.

Лица, занятые на электромонтажных работах, не должны выполнять работы, относящиеся к эксплуатации электрохозяйства заказчика и генерального подрядчика.

13.3. Не допускается производить работы или находиться на расстоянии менее 50 м от места испытания воздушных выключателей. Предохранительный клапан на воздухосборнике воздушных выключателей должен быть отрегулирован и опробован на давление, не превышающее рабочее более чем на 10 %. При производстве работ, связанных с пребыванием людей внутри воздухосборника, вентили на трубопроводах для подачи воздуха в воздухосборник следует закрыть с установкой замков и вывесить предупредительные плакаты. Спускные вентили должны быть открыты и обозначены предупредительными плакатами или надписями.

13.4. Перемещение, подъем и установка разъединителей и других аппаратов рубящего типа производятся в положении “Включено”,а снабженных возвратными пружинами или механизмами свободного распределения – в положении “Отключено”.

13.5. При производстве работ по регулировке выключателей и разъединителей, соединенных с приводами, должны быть приняты меры, предупреждающие возможность непредвиденного включения или отключения.

13.6. Предохранители цепей управления монтируемого аппарата должны быть сняты на все время монтажа.

13.7. При необходимости подачи оперативного тока для опробования электрических цепей и аппаратов на них следует установить предупредительные плакаты, знаки или надписи, а работы, не связанные с опробованием, должны быть прекращены, и люди, занятые на этих работах, выведены. Подача напряжения для опробования электрооборудования производится по письменной заявке ответственного лица электромонтажной организации (мастера или прораба), назначенного специальным распоряжением.

13.8. На монтируемых трансформаторах выводы первичных и вторичных обмоток должны быть закорочены и заземлены на все время производства электромонтажных работ.

13.9. До начала сушки электрических машин и трансформаторов электрическим током их корпуса должны быть заземлены. Сушку трансформаторов в собственном кожухе или специальном металлическом баке методом индукционных потерь следует выполнять, принимая меры, исключающие возможность прикосновения к намагничивающей обмотке.

13.10. При измерениях сопротивления изоляции в процессе сушки электрическим током питание намагничивающей и рабочих обмоток должно отключаться.

13.11. В помещениях, где осуществляется монтаж аккумуляторной батареи, до начала работ по пайке пластин и заливке банок электролитом должны быть закончены отделочные работы, испытаны системы вентиляции, отопления и освещения и в доступных местах установлены емкости с растворами для нейтрализации кислот и щелочей.

13.12. Затягивание проводов через протяжные коробки, ящики, трубы, блоки, в которых уложены провода, находящиеся под напряжением, а также прокладка проводов и кабелей в трубах, лотках и коробках, не закрепленных по проекту, не допускаются.

13.13. Проверка сопротивления изоляции проводов и кабелей с помощью мегомметра должна производиться персоналом с квалификационной группой по технике безопасности не ниже III. Концы проводов и кабелей, которые в процессе испытания могут оказаться под напряжением, необходимо изолировать или ограждать.

13.14. При выполнении монтажных работ с кранов открытые троллеи, находящиеся под напряжением, осветительные сети и силовые магистрали, находящиеся в зоне работы, должны быть отключены или ограждены.

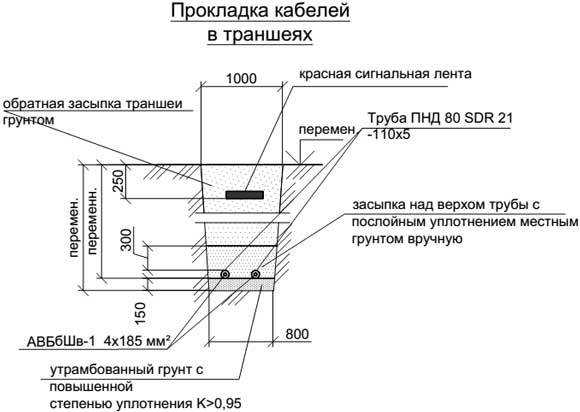

13.15.* При прокладке кабельных линий необходимо выполнять требования СНиП 3.05.06-85. Размотка кабеля с барабана разрешается только при наличии тормозного приспособления. Прокладка кабеля, находившегося в эксплуатации, разрешается только после его отключения и заземления.

13.16. При прогреве кабеля электрическим током не допускается применять напряжение выше 380 В. Корпусы электрических машин и аппаратов, применяемых для прогрева, при напряжении выше 42 В, а также металлическая оболочка кабеля должны быть заземлены, на участках прогрева должны быть размещены противопожарные средства и установлено дежурство.

13.17. Разжигание горелок, паяльных ламп, разогрев кабельной массы и плавление припоя следует производить на расстоянии не менее 2 м от кабельного колодца. Расплавленный припой и разогретую кабельную массу разрешается опускать в колодец только в специальных ковшах или закрытых бачках.

13.18. При подогреве кабельной массы для заливки кабельных муфт и воронок в закрытом помещении должна быть обеспечена его вентиляция (проветривание). Применяемые для подогрева емкости должны соответствовать требованиям пожарной безопасности.

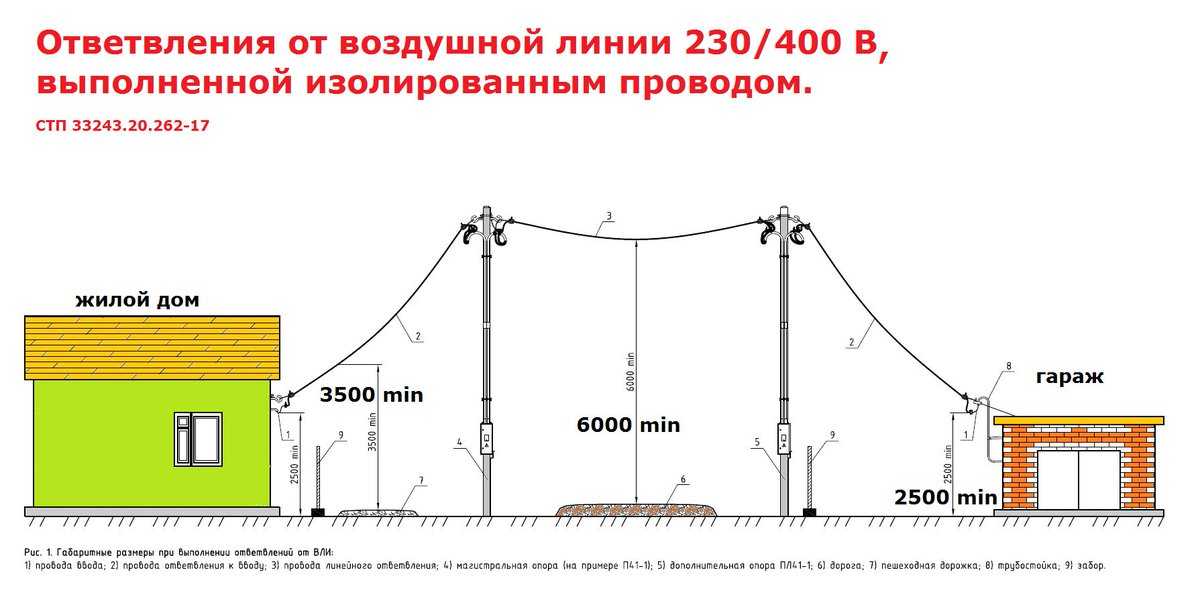

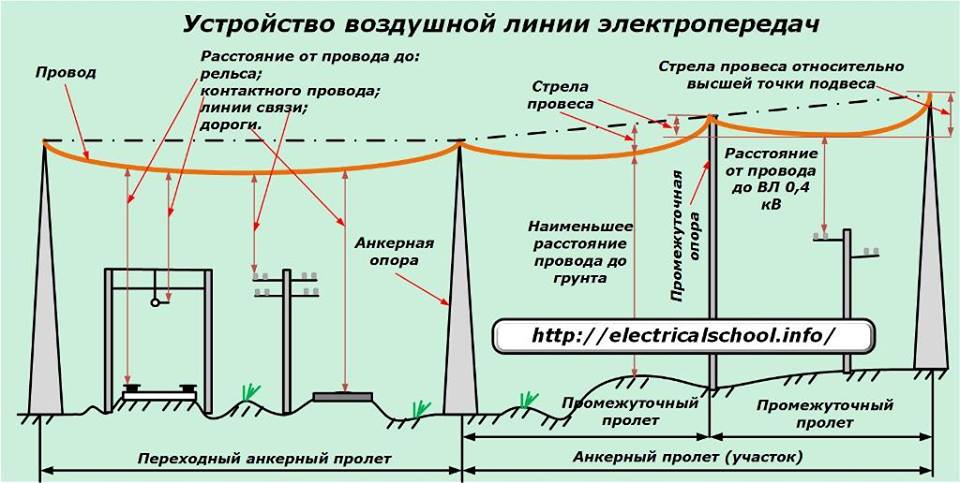

13.19. При монтаже воздушных линий электропередачи необходимо: заземлять участки смонтированной линии электропередачи; при этом расстояние между заземлителями должно быть не более 3 км; располагать провода или подъемные тросы на высоте не менее 4,5 м, а в местах проезда транспорта – на высоте не менее 6 м. Не допускается нахождение работающих со стороны внутреннего угла, образованного проводами или тросами, расположенными на опорах или на земле.

13.20. Электромонтажные работы в действующих электроустановках, как правило, должны выполняться после снятия напряжения со всех токоведущих частей, находящихся в зоне производства работ, их отсоединения от действующей части электроустановки, обеспечения видимых разрывов электрической цепи и заземления отсоединенных токоведущих частей. Зона производства работ должна быть отделена от действующей части электроустановки сплошным или сетчатым ограждением, препятствующим случайному проникновению в эту часть персонала монтажной организации.

13.21. Проход персонала и проезд механизмов монтажной организации в выгороженную зону производства работ, как правило, не должны быть сопряжены с пересечением помещений и территорий, где расположены действующие электроустановки.

13.22.* Выделение для монтажной организации зоны производства работ, принятие мер по предотвращению ошибочной подачи в нее напряжения и ограждение от действующей части с указанием мест прохода персонала и проезда механизмов должны оформляться актом-допуском согласно прил. 3*. Персонал монтажной организации выполняет работы по наряду-допуску, выдаваемому по форме согласно прил.4. При выдаче наряда-допуска на производство работ в нем должны быть указаны в том числе и другие меры электробезопасности, предусмотренные упомянутым выше актом-допуском.

13.23.* В случаях, когда монтажные работы предстоит осуществлять в действующих открытых или закрытых распредустройствах, выполняя требования, изложенные в п.13.20, и если при этом отсутствует возможность выполнить требования п.13.21, то работы следует производить по наряду-допуску, выдаваемому по форме согласно прил.4. В этих случаях допуск к работам должен осуществляться оперативным персоналом эксплуатирующей организации. Проход персонала и проезд механизмов по территории действующей части распределительного устройства к огражденной зоне производства работ разрешается только в сопровождении уполномоченного на это представителя эксплуатирующей организации.

13.24.* В исключительных случаях при невозможности выполнить требования пп. 13.20 и 13.21 работы выполняются по наряду-допуску, выдаваемому по форме согласно прил.4, в котором наряду с другими требованиями должно быть указание о том, что работы на данном участке разрешается осуществлять только в присутствии представителя эксплуатирующей организации – наблюдающего. Наблюдающий несет ответственность за сохранность временных ограждений рабочих мест, предупредительных плакатов и предотвращение подачи рабочего напряжения на отключенные токоведущие части, соблюдение членами бригады монтажников безопасных расстояний до токоведущих частей, оставшихся под напряжением.

13.25. Персонал электромонтажных организаций перед допуском к работе в действующих электроустановках должен быть проинструктирован по вопросам электробезопасности на рабочем месте ответственным лицом, допускающим к работе.

13.26. Рабочее напряжение на вновь смонтированную электроустановку может быть подано только по решению рабочей комиссии. При необходимости устранения выявленных недоделок электроустановка должна быть отключена и переведена в разряд недействующих путем демонтажа шлейфов, шин, спусков к оборудованию или отсоединения кабелей, на отключенные токоведущие части должны быть закорочены и заземлены на все время производства работ по устранению недоделок.

ГОСТы и СНИПы для электриков Archives

Электрику приходится выполнять ряд задач, начиная от прокладки и соединения жил кабелей и проводов, заканчивая расчётами освещения и подключением мощных электроустановок. Поэтому специалист должен не просто повесить лампочку и проложить провод, а сделать это так, чтобы оно безопасно функционировало. Например, нормы освещения регламентируются в устаревшем СНИП 23-05-95 и актуальном СП 52.13330.2016, а правила соединения и прокладки провода и другим электромонтажным работам описаны в ПУЭ. Помните и о нормативах, которые содержатся в других документах для определенных отраслей.

Но, стоит отметить, что знание пары документов недостаточно, ведь есть помещения с повышенной температурой и влажностью, такие как сауны и бани или пожароопасностью – склады ГСМ. Там нужно обеспечить безопасность, а для этого нужно знать и требования к электроустановкам, описанные в ГОСТ 30331.12-2001 (МЭК 364-7-703-84) и предельные температуры кабелей и проводов, описанные в других ГОСТах для электромонтеров.

Государственные и международные стандарты, СНиПы и нормативы важны как для электриков, которые занимаются проводкой в квартире, так и для работников предприятий. Ведь на группу допуска экзамены и по профессии проводят раз в год, а при авариях или перерыве в работе более чем на полгода – проводят повторные проверки знаний с занесением результатов в журнал.

Держать в голове все правила по электромонтажу хоть и нужно, но невозможно, поэтому любой уважающий себя инженер должен знать, где посмотреть эту информацию. Именно поэтому мы подготовили для наших читателей перечень стандартов, правил и других нормативных документов, которые вы можете прочитать в браузере или скачать бесплатно. Все ГОСТы и нормативы для электриков представлены в формате PDF. В этом большом списке есть как действующие документы, так и устаревшие, что позволит найти все нюансы самостоятельно:

ГОСТ 2.709-89: Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах.

ГОСТ 2.710-81: Обозначения буквенно-цифровые в электрических схемах.

ГОСТ 2.722-68: Обозначения условные графические в схемах. Машины электрические.

ГОСТ 2.755-87: Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения.

ГОСТ 10434-82: Соединения контактные электрические. Классификация. Общие технические требования

ГОСТ 12.1.030-81: ССБТ. Электробезопасность. Защитное заземление и зануление.

ГОСТ 12.1.051-90: Расстояния безопасности в охранной зоне линий электропередачи напряжением свыше 1000 В

ГОСТ 12.2.007.0-75: Изделия электротехнические. Общие требования безопасности.

ГОСТ 14209-85: Трансформаторы силовые масляные общего назначения. Допустимые нагрузки.

ГОСТ 14254-96 (МЭК 529-89): Степени защиты, обеспечиваемые оболочками (код IP).

ГОСТ 14255-69: Аппараты электрические на напряжение до 1000 В. Оболочки. Степени защиты

ГОСТ 15543.1-89: Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам

ГОСТ 16442-80: Кабели силовые с пластмассовой изоляцией. Технические условия

ГОСТ 21.607-82: Электрическое освещение территории промышленных предприятий. Рабочие чертежи.

ГОСТ 21.608-84: Внутреннее электрическое освещение. Рабочие чертежи.

ГОСТ 21.613-88: Силовое электрооборудование. Рабочие чертежи.

ГОСТ 21.614-88: Изображения условные графические электрооборудования и проводок на планах.

ГОСТ 22483-77: Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров

ГОСТ 23274-84: Здания мобильные (инвентарные). Электроустановки. Общие технические условия

ГОСТ 2491-82: Пускатели электромагнитные низковольтные.

ГОСТ 26522-85: Короткие замыкания в электроустановках. Термины и определения.

ГОСТ 26824-2010: Здания и сооружения. Методы измерения яркости

ГОСТ 28249-93: Короткие замыкания в электроустановках. Методы расчета в ЭУ переменного тока напряжением до 1 кВ

ГОСТ 29322-2014: Напряжения стандартные

ГОСТ 30331.10-2001: Выбор и монтаж электрооборудования. Заземляющие устройства и защитные проводники

ГОСТ 31195. 1-2012: Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 1. Общие требования

ГОСТ 32126.1-2013: Коробки и корпусы для электрических аппаратов, устанавливаемые в стационарные электрические установки бытового и аналогичного назначения. Часть 1. Общие требования

ГОСТ 32144-2013: Нормы качества электрической энергии в системах электроснабжения общего назначения

ГОСТ 52735-2007: Короткие замыкания в электроустановках. Методы расчета в электроустановках переменного тока напряжением свыше 1 кВ.

ГОСТ 8594-80: Коробки для установки выключателей и розеток

ГОСТ Р 50571.1-93: Электроустановки зданий. Основные положения.

ГОСТ 50571.1-2009: Электроустановки низковольтные. Часть 1.

ГОСТ Р 50571-4-44-2011: Защита от отклонений напряжения и электромагнитных помех

ГОСТ Р 50571.5.52-2011: Электроустановки низковольтные. Выбор и монтаж электрооборудования. Электропроводки

ГОСТ Р 50571.5.54-2013: Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов

ГОСТ Р 50571. 5.56-2013: Электроустановки низковольтные. Выбор и монтаж электрооборудования. Системы обеспечения безопасности

ГОСТ Р 50571.11-96: Электроустановки зданий. Требования к специальным ЭУ. Ванные и душевые помещения

ГОСТ Р 50571.15-97: Электроустановки зданий. Выбор и монтаж электрооборудования. Электропроводки

ГОСТ Р 50571.16-2007: Электроустановки низковольтные. Часть 6. Испытания

ГОСТ Р 50571.21-2000: Заземление оборудования обработки информации

ГОСТ Р 50571.22-2000: Заземление оборудования обработки информации

ГОСТ Р 50571.28-2006: Электроустановки медицинских помещений

ГОСТ Р 52373-2005: Провода самонесущие изолированные и защищенные для ВЛ. Общие технические условия

ГОСТ Р 53073-2008: Лампы натриевые высокого давления. Эксплуатационные требования

ГОСТ Р 53769-2010: Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия.

ГОСТ Р 54945-2012: Здания и сооружения. Методы измерения коэффициента пульсации освещенности

ГОСТ Р 55706-2013: Освещение наружное утилитарное. Классификация и нормы.

ГОСТ Р МЭК 536-94: Классификация электротехнического и электронного оборудования по способу защиты от поражения электрическим током.

ГОСТ Р МЭК 61140-2000: Защита от поражения электрическим током.

ГОСТ Р МЭК 61386.24-2014: Трубные системы для прокладки кабелей. Часть 24. Трубные системы для прокладки в земле

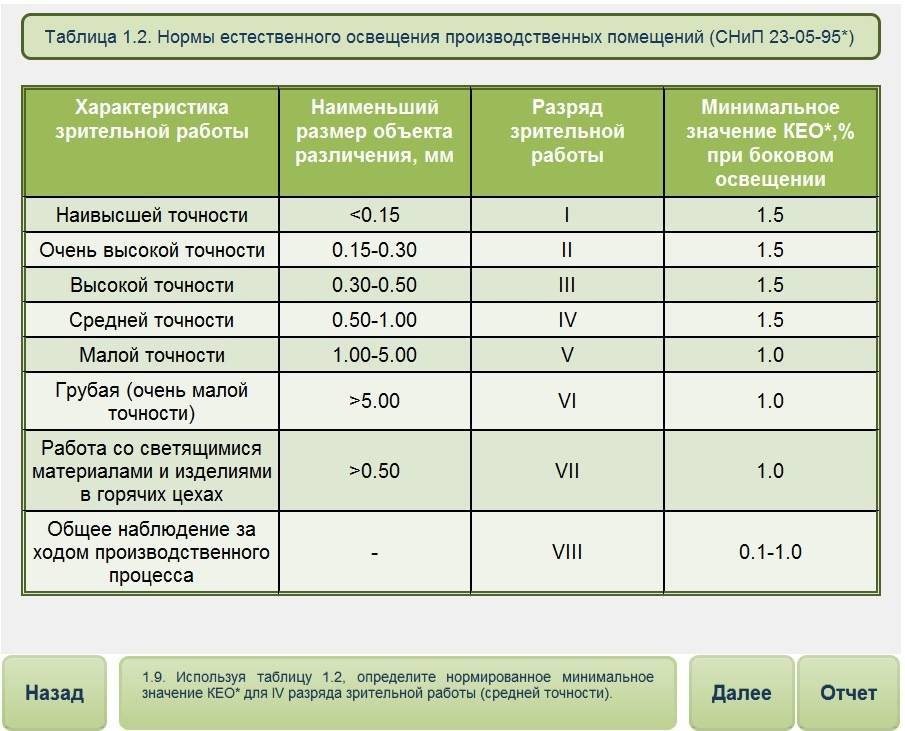

СНиП 23-05-95: Естественное и искусственное освещение

СНиП 3.05.06-85: Электротехнические устройства

СП 6.13130.2013: Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности

СП 23-102-2003: Естественное освещение жилых и общественных зданий

СП 31-110-2003: Проектирование и монтаж электроустановок жилых и общественных зданий

СП 52.13330.2016: Естественное и искусственное освещение

СП 256.1325800.2016: Электроустановки жилых и общественных зданий. Правила проектирования и монтажа

ВСН 59-88: Электрооборудование жилых и общественных зданий. Нормы проектирования.

СН 541-82: Инструкция по проектированию наружного освещения

САНПИН 2. 2.1/2.1.1.1278-03: Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий

Р.3.5.1904-04: Использование ультрафиолетового бактерицидного излучения для обеззараживания воздуха в помещениях

РД 34.20.185-94: Инструкция по проектированию городских электрических сетей

17 инструментов, которые могут вам понадобиться для электромонтажных работ

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 04.01.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Иллюстрация: Ель / Ран Чжэн

Как и любой другой проект по ремонту или благоустройству дома, электромонтажные работы требуют инструментов. Для большинства бытовых электрических проектов вы будете использовать в основном основные ручные инструменты, которые у вас уже есть, такие как молоток, рулетка, лазерный уровень и плоская головка, а также крестовые отвертки. Есть также некоторые специальные электрические инструменты, которые время от времени пригодятся, и они легко доступны в большинстве домашних центров, хозяйственных магазинах, магазинах электротоваров и интернет-магазинах.

Узнайте больше о 5 инструментах, которые могут вам понадобиться для электромонтажных работ

Такие вещи, как вольтметры, рыболовная лента и фонарики, могут пригодиться, когда вы делаете проект дома. Как и при покупке любого другого инструмента, более качественные инструменты продлят срок службы и повысят производительность. Лучшие электрические ручные инструменты, такие как кусачки для проволоки и плоскогубцы, имеют изолированные рукоятки для защиты от ударов.

  • 01 из 17

    Ель / Марго Кавин

    Стандартная рулетка используется для всех видов полевых измерений, таких как установка высоты выключателей и розеток, центрирование коробок осветительных приборов и разметка поверхностей для вырезов.

  • 02 из 17

    Ель / Марго Кавин

    Молоток используется для крепления электрических коробок, оснащенных скобами с гвоздями, к стойкам стены и другим элементам каркаса дома. Вам также понадобится один, чтобы забивать скобы для проводов при креплении нового электрического кабеля к элементам каркаса.

  • 03 из 17

    Ель / Марго Кавин

    Небольшой уровень, например уровень-торпеда, легко помещается в сумку для инструментов и используется, чтобы убедиться, что ваша работа ровная и вертикальная. Хорошая установка начинается с ровных коробок и прямых выключателей и розеток.

    Торпедный уровень должен быть частью стандартного набора инструментов каждого домовладельца; у него будет много применений помимо электромонтажных работ.

  • 04 из 17

    Ель / Марго Кавин

    Электромонтажные работы включают в себя множество темных мест, от чердаков и подвалов, до стенных и потолочных полостей, до внутренностей электрощитов. Тактический фонарь нужен не только для удобства, но и для безопасности. Пара ручных фонариков и налобный фонарь — хорошее дополнение к набору инструментов электрика, работающего своими руками.

  • 05 из 17

    Ель / Марго Кавин

    Универсальный нож или нож для коробок , удобен для разрезания оболочки неметаллического (Romex) кабеля, обрезки изоленты и вскрытия картонных коробок.

  • 06 из 17

    Ель / Марго Кавин

    Электрики всегда держат при себе отвертки для снятия и установки накладок, розеток, выключателей и многих других устройств. Лучше всего иметь несколько отверток Phillips разной длины, а также размеры наконечников №1, №2 и №3.

    Отвертки с изолирующими резиновыми кожухами, закрывающими рукоятки, предназначены для большей безопасности при выполнении электромонтажных работ.

  • 07 из 17

    Ель / Марго Кавин

    Как и в случае с отвертками Phillips, вам, вероятно, понадобятся отвертки с прямым лезвием более одного размера. Если вам нужно выбрать только один, выберите средний клинок; он подойдет для большинства проектов.

    Отвертки с прямым лезвием также доступны с изолированными ручками для большей безопасности при выполнении электромонтажных работ.

  • 08 из 17

    Ель / Марго Кавин

    Шестигранные ключи используются для затяжки винтов с шестигранной головкой, которые иногда можно найти на потолочных вентиляторах, светильниках и бытовой технике. Рекомендуется иметь как метрический, так и стандартный набор шестигранных ключей.

  • 09 из 17

    Ель / Марго Кавин

    Плоскогубцы известны под многими названиями, в том числе канальный замок , пазовое соединение, и прямогубцы . Этот инструмент чаще всего используется для сантехнических работ, но пара пассатижей также находит широкое применение в электромонтажных работах. Он будет часто использоваться для удаления выбивных отверстий в металлических электрических коробках, затягивания кабельных зажимов и регулировки коробок потолочных вентиляторов.

  • 10 из 17

    Ель / Марго Кавин

    Возможно, самый важный специальный электрический инструмент, которым вы можете владеть, — это тестер напряжения. Тестер напряжения используется для быстрой проверки безопасности, чтобы убедиться, что в электрическом проводе или устройстве нет напряжения, прежде чем вы начнете с ним работать. Бесконтактные тестеры напряжения, работающие от батарей, являются самыми простыми и безопасными типами тестеров, поскольку они могут обнаруживать электричество, просто находясь рядом с розеткой или проводом.

    Это инструмент, который нужен каждому домашнему мастеру в наборе инструментов. Он будет использоваться практически для каждого проекта по ремонту бытовой электротехники.

  • 11 из 17

    Ель / Марго Кавин

    Еще одним важным электрическим инструментом для домовладельцев являются хорошие инструменты для зачистки проводов. Инструмент для зачистки проводов используется для резки и снятия изоляции с электрических проводов. Инструмент для зачистки проводов имеет ряд калиброванных отверстий для зачистки проводов разных размеров и обычно включает в себя режущие губки для обрезки концов проводов. Некоторые типы представляют собой комбинированные инструменты, которые также можно использовать для обжима проводов и снятия виниловой оболочки с кабеля NM.

    Наряду с тестером напряжения это, пожалуй, самый важный специальный электрический инструмент, которым вы можете владеть. Имеет смысл инвестировать в хороший набор инструментов для зачистки проводов, так как они будут выполнять множество функций.

  • 12 из 17

    Ель / Марго Кавин

    Еще одним важным специальным электрическим инструментом являются острогубцы (также называемые плоскогубцами с длинными губками ). Он будет использоваться для сгибания и скручивания проводов всякий раз, когда вы выполняете соединения с винтовыми клеммами. Длинный узкий наконечник делает его отличным инструментом для точной работы.

    Большинство острогубцев также имеют режущие губки для обрезки проволоки.

  • 13 из 17

    Ель / Марго Кавин

    Пара плоскогубцев – универсальный инструмент электрика. Он имеет прямоугольный конец, который отлично подходит для скручивания проводов, центральное режущее лезвие для обрезки провода и область захвата между ручками для протягивания провода.

    Обычные домашние мастера могут обойтись без этого инструмента, но любой, кто регулярно занимается электромонтажными работами, захочет иметь пару плоскогубцев.

  • 14 из 17

    Ель / Марго Кавин

    Боковые кусачки, иногда называемые , боковые ножницы или , , используются для резки проводов. Они специально разработаны с режущей кромкой, которая спускается к кончику губок, что позволяет проникать в труднодоступные места для обрезки проводов. Некоторые типы продаются в паре вместе с детектором напряжения для обнаружения проводов под напряжением. Вы также можете найти комбинированные инструменты со встроенными в рукоятки прорезями для зачистки проводов.

    Это специальный инструмент второго уровня: он может не понадобиться обычным мастерам, но тем, кто регулярно занимается электромонтажными работами, он будет очень полезен.

  • 15 из 17

    Ель / Марго Кавин

    Лента «рыбка» используется для протягивания многожильных или одножильных проводников через металлическую трубу или трубу из ПВХ. Кабельная смазка поможет вам протянуть провода через кабелепровод. Лента также может быть полезна, когда вы протягиваете кабель NM через полости в стенах.

    Это инструмент, используемый при улучшении проводки, например при добавлении или расширении цепей. Обычные домашние мастера, которые просто занимаются ремонтом или заменой электрооборудования, редко нуждаются в рыболовной ленте, но это хороший инструмент для более продвинутых домашних мастеров.

  • 16 из 17

    Ель / Марго Кавин

    Вольтметр используется для считывания уровней напряжения и проверки того, находятся ли цепи под напряжением или выключены. В отличие от тестера цепей, этот инструмент дает вам показания , сколько подается напряжение. Более сложные формы инструмента известны как мультиметры, и они могут считывать не только уровни напряжения, но также силу тока, сопротивление, а также постоянное напряжение и силу тока. Однако они требуют практики, чтобы научиться правильно их использовать.

    Этот специальный инструмент используется в основном продвинутыми мастерами-любителями и профессиональными электриками. Обычным домашним мастерам может не понадобиться этот инструмент, но тем, кто много работает с электроприборами и электроникой, он может показаться необходимым.

  • 17 из 17

    Ель / Марго Кавин

    Обжимные клещи используются для обжима наконечников или соединительных клемм на проводах. Этот инструмент не часто используется для рутинного ремонта цепей, но он имеет множество применений при работе с бытовой техникой или электроникой. Многие типы также можно использовать для зачистки изоляции проводов.

    Этот специальный инструмент нужен не каждому мастеру-сделай сам, поскольку некоторые из ключевых функций могут выполняться другими инструментами, которые у вас уже есть. Но если вы регулярно работаете с бытовой техникой, это может быть полезным инструментом.

Лучшие предложения инструментов за февраль 2022 г.

Источники статей

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

  1. Ручные инструменты с покрытием и электрические опасности . Орегон OSHA.

Как разрезать, зачистить и соединить электрические провода

Обрезка электрических проводов, снятие изоляции с их концов и соединение проводов вместе являются важными приемами при выполнении электромонтажных работ. В этом экспертном руководстве показаны инструменты и приемы, облегчающие эту работу.

В этой статье:

Как резать и зачищать электрический провод
Как резать неметаллический кабель Romex®
Соединение электрических проводов

Используя инструмент для зачистки проводов, разрежьте изоляцию провода, не разрезая провод, а затем потяните к концу провода чтобы снять изоляцию. Покчу / Shutterstock.com

Большинство электротехнических работ, таких как установка выключателей света или электрических розеток, включают в себя обрезку электрических проводов и снятие изоляции с их концов, чтобы их можно было соединить вместе.

Никогда не работайте с активной электропроводкой, предварительно не отключив электропитание! См. Как отключить электричество в вашем доме.

Как резать и зачищать электрические провода

Для резки проводов доступен широкий выбор инструментов, включая плоскогубцы, диагонали и внутренние резаки для зачистки проводов.

Диагонали бывают разных размеров. Они удобны для резки относительно тонких проводов.

Плоскогубцы с тонкими губками необходимы для проникновения в труднодоступные места, скручивания проводов и отрезания тонких проводов.

Плоскогубцы Lineman’s хорошо подходят для тяжелой резки, например, больших проводов и неметаллических кабелей.

Инструмент для зачистки проводов изготавливается в различных стилях, как вы можете видеть на этой странице Amazon. Этот недорогой тип многоцелевого инструмента для зачистки проводов предназначен для зачистки проводов обычных размеров. Збигнев Гузовски / Shutterstock.com

Но какие выбрать?

В этом видео сравниваются несколько инструментов для зачистки проводов и выделяются лучшие характеристики и бренды.

В этом видео сравниваются четыре различных типа инструментов для зачистки проводов и рекомендуются лучшие из них для различных работ с проводкой.

Чтобы легко снять изоляцию с небольших одножильных проводов размером от 18 до 10, используйте инструменты для зачистки проводов или градуированные губки для зачистки проводов на универсальном инструменте.

Для зачистки больших проводов от № 8 до № 2/0 используйте перочинный нож, чтобы снять изоляцию, как если бы вы точили карандаш, подальше от тела. Длина провода, который вам нужно зачистить, зависит от работы.

Будьте осторожны, чтобы не порезать провод, снимая изоляцию. Проволока с надрезами легко ломается при изгибе. Если вы надрезаете провод, перережьте его там, где надрез, и начните сначала.

1 Вставьте провод в гнездо, соответствующее размеру зачищаемого провода (или отрегулируйте винт на инструменте для снятия изоляции в соответствии с размером провода). Держа провод под небольшим углом, сожмите ручки стриппера вместе.

2 Осторожно покачать лезвия стриппера вперед и назад, чтобы прорезать изоляцию, но не врезаться в провод. Когда изоляция будет прорезана, снимите ее одним плавным быстрым движением.



Как разрезать неметаллический кабель Romex®

Разрезать Romex® или аналогичный электрический кабель в неметаллической оболочке не требует особых инструкций — просто используйте плоскогубцы или мощные бокорезы, чтобы разрезать кабель пополам. Конечно, чем больше кабель, тем большее давление вам нужно будет приложить.

Перед тем, как снять изоляцию с концов проводников внутри кабеля, необходимо снять внешнюю пластиковую оболочку кабеля. Вскрытие неметаллического кабеля для обнажения отдельных проводников внутри называется «разрывом».

Чтобы разорвать плоский (не круглый) кабель, вы можете использовать канцелярский нож или кабельный рыхлитель, как показано здесь.

Чтобы использовать кабельный рыхлитель, вы надеваете его на кабель, сжимаете корпус так, чтобы резак проник во внешнюю оболочку, и тянете его к концу провода.

С помощью универсального ножа разорвите круглый кабель. Внимательно следите за контурами провода, чтобы не порезаться и не надрезать провода внутри.

При разрыве любого кабеля канцелярским ножом всегда работайте на плоской горизонтальной или вертикальной поверхности и режьте от тела, а не по направлению к нему.

1 Наденьте кабельный рыхлитель на плоский кабель. Сожмите рукоятки вместе и потяните, чтобы надрезать оболочку. Используйте кабельный рыхлитель, чтобы снять оболочку с неметаллического кабеля.

2 Согните кабель до появления трещин в надрезах, а затем снимите внешнюю оболочку и все разделительные материалы, чтобы обнажить провода.

3 Бокорезами отрежьте отслоившуюся оболочку и другие разделительные материалы, оставив только провода. Чтобы выполнить соединения, вам необходимо снять изоляцию с концов изолированных проводов, как описано выше.



Соединение электрических проводов

Соединение концов проводов легко, если у вас есть необходимые инструменты и базовые знания об этом простом процессе.

При работе над электрическим проектом забота о том, чтобы все соединения были выполнены правильно и прослужили долго, заключается не только в правильном выполнении работы, но и в вопросе безопасности. Плохое соединение или сращивание проводов может привести к короткому замыканию и стать причиной возгорания.

Два типа соединителей надежно и прочно соединяют провода — гайки и компрессионные втулки. Какой соединитель вы используете, будет зависеть от вашего проекта и ваших местных строительных норм и правил.

Как соединить провода с помощью проволочных гаек

Проволочные гайки представляют собой соединители в форме наперстков, изготовленные из твердого пластика. Они закручивают концы соединенных проводов, чтобы усилить соединение и скрыть оголенные концы проводов.

Поскольку проволока бывает разных размеров или калибров, крайне важно найти проволочную гайку нужного размера для вашего проекта.

Проволочные гайки имеют цветовую маркировку, позволяющую различать их размеры, которые варьируются от самых маленьких, серого цвета № 22 по американскому калибру проводов (AWG), до самых больших красных № 10 AWG. Использование манометра для измерения провода, который вы будете сращивать, поможет вам выбрать правильную проволочную гайку для работы — на контейнере с проволочными гайками должно быть указано количество и размер проводов, которые он предназначен для соединения.

Если у вас есть гайка подходящего размера для проекта, выполнить соединение несложно:

1 Зачистите примерно 1 дюйм изоляции с концов соединяемых проводов, используя инструмент для зачистки проводов, как описано выше.

2 Скрутите концы проволоки вместе по часовой стрелке на 1–1 1/2 оборота. Для больших проводов полезно соединить оголенные концы пассатижами, а затем скрутить.

3 Равномерно обрежьте от ¼ до ½ дюйма на концах скрученных проводов.

4 Накрутите проволочную гайку по часовой стрелке на концы скрученных проволок так, чтобы она была достаточно тугой, чтобы не ослабнуть при потягивании. Убедитесь, что оголенные провода не видны.

5 Чтобы закрепить гайку провода, многие электрики также оборачивают гайку провода и провода по часовой стрелке электроизоляционной лентой. Это хорошая практика.

Как соединить провода с помощью компрессионных муфт

Компрессионные муфты обеспечивают более надежное соединение, чем проволочные гайки. По этой причине некоторые местные строительные нормы требуют их использования. Некоторые компрессионные гильзы, имеющие форму гильзы с обрезанными концами, имеют дополнительную функцию изоляции.

Хотя установка компрессионных втулок немного сложнее, чем установка проволочных гаек, они идеально подходят для проектов, где долговечность имеет первостепенное значение.

Для сращивания проводов для получения компрессионной муфты:

1 Снимите изоляцию с концов проводов, обнажая около 1 дюйма металлического проводника, и скрутите провода примерно в полтора раза.

2 Отрежьте примерно 1/2 дюйма от концов проводов .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
