“Правила охраны систем газоснабжения” (утв. Минтопэнерго РФ 24.09.1992) (Зарегистрировано в Минюсте РФ 24.11.1992 N 93) \ КонсультантПлюс
Зарегистрировано в Минюсте РФ 24 ноября 1992 г. N 93
Утверждаю
Минтопэнерго России
А.Т.ШАТАЛОВ
24 сентября 1992 года
Согласовано
Госгортехнадзор России
В.П.БОГДАНОВ
24 сентября 1992 года
ПРАВИЛА
ОХРАНЫ СИСТЕМ ГАЗОСНАБЖЕНИЯ
1. Настоящие Правила вводятся в целях обеспечения сохранности систем газоснабжения, создания нормальных условий их эксплуатации, предотвращения аварий и несчастных случаев и являются обязательными для всех предприятий, организаций и других субъектов хозяйственной деятельности и частных лиц, осуществляющих на территории РФ проектирование, строительство (реконструкцию) и эксплуатацию подземных и надземных инженерных коммуникаций и сооружений, дорог, трамвайных и железнодорожных путей, мостов, ирригационных систем, разработку карьеров, озеленение и благоустройство, возведение нулевых циклов зданий, производство инженерно – геологических изысканий и другие виды работ в зоне прохождения систем газоснабжения, а также для структурных органов местной исполнительной власти, в функции которых входит выдача разрешений на отвод земель под строительство новых и расширение существующих зданий и сооружений.
2. Под системами газоснабжения понимаются газорегуляторные отдельно стоящие пункты, шкафные регуляторные установки, дворовые групповые резервуарные установки сжиженного газа, межпоселковые, уличные, внутриквартальные, дворовые подземные и надземные газопроводы (именуемые в дальнейшем наружные газопроводы), установки защиты газопроводов от электрохимической коррозии и другие сооружения на газопроводах.
Ответственность за сохранность систем газоснабжения возложена на предприятия (организации), в собственности или оперативном управлении которых они находятся.
Контроль за соблюдением настоящих Правил возложен на территориальные предприятия по эксплуатации газового хозяйства и его структурные подразделения, входящие в состав государственного предприятия “Росстройгазификация”.
3. Для обеспечения сохранности, создания нормальных условий эксплуатации систем газоснабжения и предотвращения аварий и несчастных случаев устанавливаются охранные зоны:
– вдоль трасс наружных газопроводов и сооружений систем газоснабжения в виде участка земной поверхности, ограниченной условными линиями, проходящими на расстоянии 15 м, а также определенными требованиями СНиП П-07.
01-86, СНиП П-89-80, СНиП П-06-75, СНиП 2.04.08-87 и Правилами безопасности в газовом хозяйстве Госгортехнадзора РФ;
– вдоль подводных переходов газопроводов всех давлений в виде водного пространства, ограниченного от водной поверхности до дна вертикальными плоскостями, отстоящими по обе стороны от осей крайних ниток газопроводов на расстоянии 100 м.
4. Трассы наружных газопроводов в незастроенной части городов и поселков на прямых участках должны быть обозначены железобетонными столбиками или металлическими реперами высотой до 1,5 м, устанавливаемыми через 200 – 500 м, а также у каждого сооружения, принадлежащего газопроводу, углах поворотов газопровода, на которых указывается расстояние до газопровода или сооружения, глубина его заложения.
В застроенной части города, поселка наружные газопроводы обозначаются опознавательными знаками (привязками), нанесенными на постоянные ориентиры.
Железобетонные столбики, металлические репера и опознавательные знаки в период строительства устанавливаются и наносятся на постоянные ориентиры строительными организациями.
5. В местах перехода газопроводов через судоходные и лесосплавные водные преграды на обоих берегах на расстоянии 100 метров от оси газопровода должны быть установлены сигнальные знаки в соответствии с требованиями Устава внутреннего водного транспорта.
Сигнальные знаки устанавливаются организациями, в собственности или оперативном управлении которых находятся эти газопроводы, по согласованию с бассейновыми управлениями водного пути (управлением каналов) и вносятся последними в перечень судоходной обстановки и в лоцманские карты.
6. В охранных зонах систем газоснабжения без письменного уведомления организаций, в собственности или оперативном управлении которых находятся эти системы, запрещается:
а) производить строительство, капитальный ремонт, реконструкцию или снос любых зданий и сооружений;
б) складировать материалы, высаживать деревья всех видов;
в) осуществлять всякого рода горные, дноуглубительные, землечерпальные, взрывные, мелиоративные работы, устраивать причалы для стоянки судов, барж, бросать якоря, проходить с отданными якорями и тралами;
г) производить земляные и дорожные работы;
д) устраивать проезды под надземными газопроводами для машин и механизмов, имеющих общую высоту с грузом или без груза от поверхности дороги более 4,5 м.
Организации и частные лица, получившие письменное разрешение на ведение указанных работ в охранных зонах систем газоснабжения, обязаны выполнять их с соблюдением мероприятий по их сохранности.
7. В охранных зонах систем газоснабжения запрещается:
а) набрасывать, приставлять и привязывать к опорам и газопроводам, ограждениям и зданиям систем газоснабжения посторонние предметы, загромождать к ним проходы и влезать на них;
б) открывать помещения газорегуляторных пунктов, дверцы станций электрохимической защиты и редукционных головок групповых резервуарных установок, люки колодцев подземных газовых сооружений, открывать или закрывать отключающие устройства на газопроводах, отключать или включать электроснабжение средств связи, освещения, систем телемеханики;
в) складировать химические удобрения, грунт, строительные отходы, выливать растворы кислот, солей и щелочей;
г) перемещать и производить засыпку, нарушать сохранность опознавательных и предупредительных знаков;
д) разводить огонь или размещать какие-либо открытые или закрытые источники огня;
е) посторонним лицам находиться на территории и в помещениях систем газоснабжения.
8. Организации и частные лица на предоставленных им в пользование земельных участках, зданиях, по которым проходят наружные газопроводы, обязаны обеспечить сохранность этих газопроводов и свободный допуск к ним работников организаций, эксплуатирующих их.
9. Организации, выполняющие работы, которые вызывают необходимость переустройства наружных газопроводов или защиты их от повреждений, обязаны выполнять работы в соответствии с требованиями Правил безопасности в газовом хозяйстве Госгортехнадзора РФ за счет своих средств по согласованию с организациями, в собственности или оперативном управлении которых находятся наружные газопроводы.
10. В проектно – сметной документации на строительство, реконструкцию, капитальный ремонт зданий и сооружений, вблизи которых расположены наружные газопроводы, должны предусматриваться мероприятия по обеспечению их сохранности. Мероприятия подлежат согласованию с организациями, в собственности или оперативном управлении которых находятся наружные газопроводы.
Организации, выполняющие земляные работы вблизи действующих наружных газопроводов, при обнаружении трубопровода, не указанного в технической документации на производство этих работ, обязаны немедленно прекратить работы, принять меры к обеспечению сохранности трубопровода и сообщить об этом организациям, эксплуатирующим подземные инженерные сооружения.
11. Материалы фактического положения систем газоснабжения (исполнительная съемка), оформленные в установленном порядке строительно – монтажными организациями и заказчиком, должны представляться администрации области, города, района, поселка для нанесения их на карты землепользования. Исполнительная съемка переходов наружными газопроводами водных преград (рек, каналов) должна передаваться бассейновым управлениям пути (управление каналов). Администрация города, района и поселка выдает сведения о местонахождении систем газоснабжения заинтересованным организациям, занимающимся проектированием.
12. При совпадении охранной зоны систем газоснабжения с полосой отвода железных и автомобильных дорог, охранными зонами трубопроводов, линий связи, линий электропередачи и других коммуникаций проведение работ, связанных с техническим обслуживанием и ремонтом этих объектов, на совпадающих участках территорий осуществляется заинтересованными организациями по согласованию между ними.
13. Работникам организаций, в собственности или оперативном управлении которых находятся системы газоснабжения, в установленном порядке должен быть обеспечен беспрепятственный доступ к объектам газоснабжения, расположенным на территории других предприятий, организаций.
14. Плановые работы по ремонту и реконструкции систем газоснабжения, проходящих по территории землепользователя, производятся по согласованию с ним.
15. Работы по предотвращению, локализации аварий или ликвидации их последствий на системах газоснабжения производятся в любое время без согласования с землепользователем, но с обязательным уведомлением его о производимых работах.
После выполнения указанных видов работ организации, в собственности или оперативном управлении которых находятся системы газоснабжения, должны привести земельные угодья в состояние, пригодное для их использования по целевому назначению, а также возместить землепользователям убытки, причиненные при производстве работ. Владельцу системы газоснабжения убытки по локализации или ликвидации аварий возмещает виновник аварии.
Убытки землепользователей определяются и возмещаются в установленном порядке.
16. Плановые работы по ремонту и реконструкции систем газоснабжения, вызывающие нарушение дорожного покрытия, могут производиться только после предварительного согласования условий их проведения с подразделениями Государственной автомобильной инспекции и организациями, в собственности или оперативном управлении которых находятся автомобильные дороги, а в пределах городов и других населенных пунктов – также с местными органами самоуправления.
Условия проведения работ должны быть согласованы не позднее чем за 3 дня до начала работ.
При аварийной ситуации разрешается производить работы на системах газоснабжения, вызывающие нарушение дорожного покрытия, без предварительного согласования, но после уведомления подразделений Госавтоинспекции и организаций, в собственности или оперативном управлении которых находятся указанные дороги, а в пределах городов и других населенных пунктов – их администрации.
Организации, которые выполняют указанные работы, должны предусматривать объезды и осуществлять ограждения места производства работ, устанавливать соответствующие дорожные знаки, а после завершения работ производить планировку грунта и восстановление дорожного покрытия.
С согласия организаций, в собственности или оперативном управлении которых находятся автомобильные дороги, выполнение работ по восстановлению дорожного покрытия может производиться этими организациями за счет средств организаций, в собственности или оперативном управлении которых находятся системы газоснабжения.
17. Организации, эксплуатирующие системы газоснабжения, обязаны приостанавливать работы в их охранной зоне, выполняемые другими организациями с нарушением требований настоящих Правил.
18. Должностные лица и граждане, виновные в нарушении требований настоящих Правил, привлекаются к ответственности в установленном законом РФ порядке.
Технические акты на аварию систем газоснабжения составляются должностными лицами организаций, в собственности или оперативном управлении которых она находится, или иными специализированными организациями, обслуживающими эти системы по договорам, и представляются администрации города, района, поселка.
Правила разработаны Государственным предприятием “Росстройгазификация”.
Заместитель
Генерального директора
ГП “Росстройгазификация”
В.П.ЛИНЕВ
Проектирование газопроводов жилых и промышленных объектов
В этой статье:
- Что собой представляет процесс проектирования газопроводов
- Требования и нормативные акты проектирования газопроводов
- Нюансы проектирования газопровода для жилых домов
- Документы, необходимые для проектирования газопроводов жилых домов
- Особенности проектирования газопроводов промышленных объектов
- Факторы, влияющие на проектирование газопроводов
- Особенности проектирования и монтажа надземных и подземных газопроводов
- Этапы проектирования и строительства систем газоснабжения и газопроводов
Проектирование газопроводов начинается со сбора документации и согласования технических условий.
Это сложный и длительный процесс, в ходе которого учитывается множество факторов: характер местности, тип и способ прокладки труб (подземный/надземный), погодные условия, объем потребления газа и многое другое.
Без проекта невозможно строительство системы газификации любой сложности, неважно, идет речь о жилых домах или промышленных объектах. Из нашего материала вы узнаете, какие документы необходимо согласовать до начала проектирования газопроводов, из каких этапов и нюансов состоит сам процесс.
Что собой представляет процесс проектирования газопроводов
Под проектированием понимают последовательную работу, которая состоит из предпроектного этапа, подготовки задания на проектирование газопровода и соответствующей документации. Благодаря данному процессу достигается высокое качество, соблюдение сроков и бюджета строительства, реконструкции или ремонта. Также удается обеспечить безопасную и эффективную эксплуатацию объекта на протяжении всего жизненного цикла.
Проектирование газопровода предполагает выполнение сложных инженерных работ, к которым относится подготовка проекта, сбор пакета документов. Также специалистам нужно ознакомиться с требованиями, характеристиками объекта или участка, подлежащего газификации, и условиями, в которых будет прокладываться система для транспортировки газа.
Для проведения всех изысканий необходимо иметь конкретный уровень допуска и квалификацию.
Обязательной составляющей проекта трубопровода является схема монтажа оборудования, в процессе подготовки которой опираются на пожелания клиента и требования действующего закона.
В проекте содержатся показатели и расчеты энергетической эффективности газифицируемого объекта, причины для выбора одного из подходов к монтажу системы, подробные спецификации всех материалов и питающих устройств.

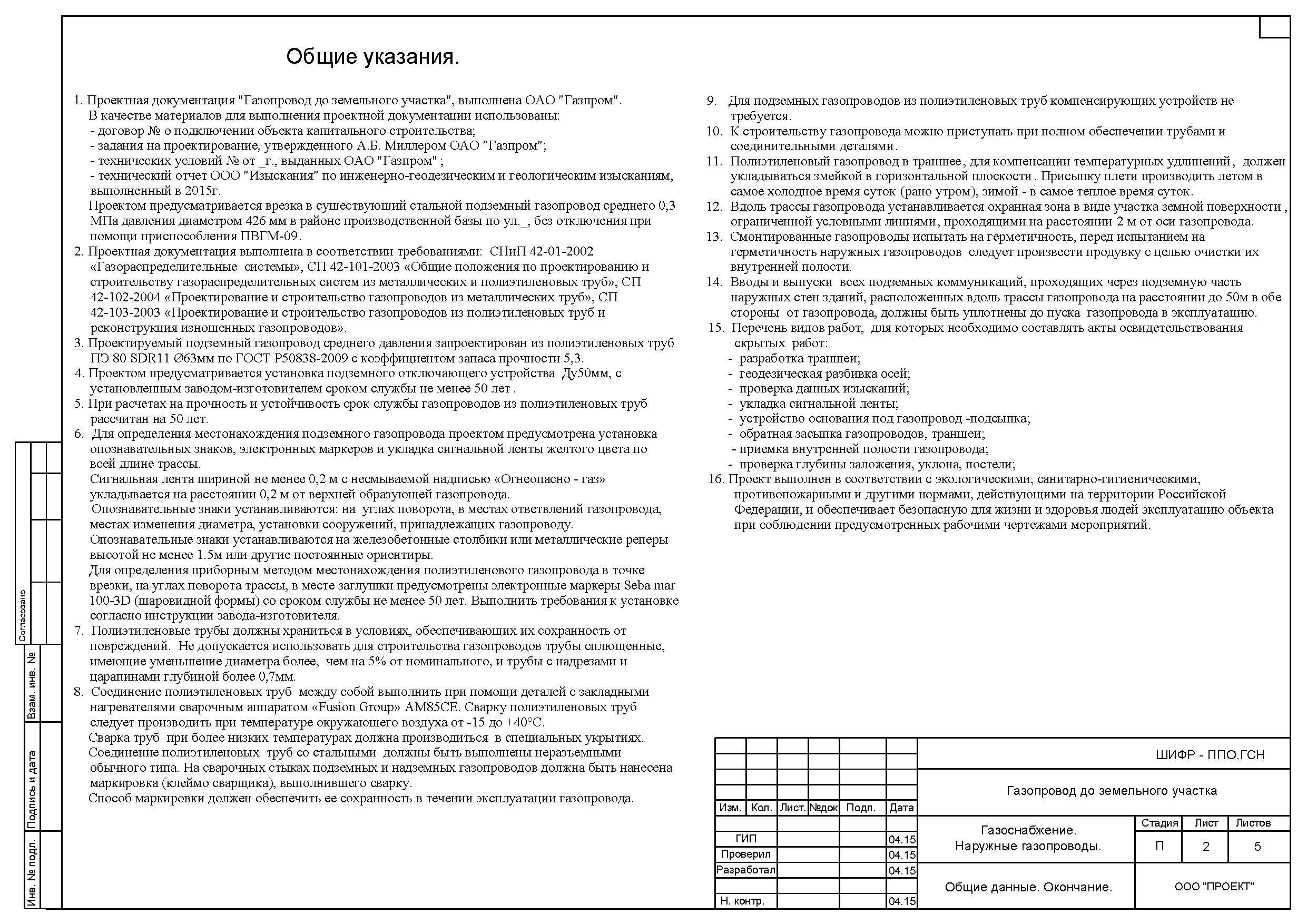

В процессе проектирования газопроводов составляется не один документ, а набор документации, в которую входят:
- схемы размещения системы, находящейся на поверхности земли или под ней;
- схемы дымоотводов, каналов вентиляции;
- технические условия поставок газа на объект;
- акты обследования всех дымовых, вентиляционных каналов по отдельности;
- исполнительная документация по магистрали, к которой планируется подключение, требуемая в соответствии с установленными нормами;
- паспорта и сертификаты на каждое устройство, монтируемое в систему;
- пояснительная записка.
Это интересно!
“Подводный трубопровод: проблемы проектирования и эксплуатации”
ПодробнееПо законам нашей страны обязательным условием строительства, реконструкции газовых магистралей, монтажа соответствующих приборов является создание проектной документации.
Требования и нормативные акты проектирования газопроводов
Проектирование газоснабжения при возведении, ремонте зданий проводится в соответствии с НПБ и СП, фиксирующими такие правила:
- Необходимо предоставить свободный доступ к любой части магистрали, при помощи которой обеспечивается поставка газа. Данное требование распространяется на газовое оборудование, в том числе поэтому оно не должно быть закрыто на временной/постоянной основе.
- Требуется предусмотреть на трубопроводах контрольные проводники – они позволяют проверить содержание газов в воздухе подземного этажа, если туда нет иного доступа.
- Не допускается прокладывать газопроводы в жилых помещениях.
- Необходимо согласовать документы по проекту с газораспределительной организацией.
Для газификации нежилых объектов количество норм технологического проектирования газопроводов еще больше, так как деятельность производств может привести к дополнительным рискам при использовании подобного оборудования. Все требования в обязательном порядке учитываются при составлении пакета рабочей и проектной документации.
Прежде чем приступить к непосредственным работам на газопроводе, нужно получить положительное заключение экспертизы по проекту. Его необходимо согласовать в ГРО и отдать на проверку в органы госстройнадзора. Любые несоблюдения норм приведут к тому, что разрешение не будет выдано.
Система газопотребления здания включает в себя газоиспользующие и технические устройства, внутренний и основной газопровод – при проектировании это важно помнить.
Газ используется для отопления зданий, приготовления пищи, обеспечения горячего водоснабжения.
Подключая газ или осуществляя другие виды работ с газопроводом, необходимо учитывать:
- Технические условия газораспределительной компании, куда относятся точки входа, количество подключаемых устройств, максимальные объемы потребления.
- Нормы НПБ и СП, устанавливающие правила проведения ремонта, реконструкции, строительства объектов.
- Необходимость участия представителей поставщика газа в подключении и запуске новой системы.
- Нормы безопасности, распространяющиеся на технические устройства, их установку и эксплуатацию.
Это интересно!
“Правила прокладки газопроводов внутри и снаружи зданий”
Подробнее
Ключевым фактором при проектировании и прокладке газопроводов является наличие знаний и опыта у проектировщиков и специалистов, которые будут монтировать все необходимые устройства и системы.
Во время составления проекта необходимо продумать разводку внутренних трубопроводов, места подключения, установки приборов, счетчиков.
При подготовке к строительству и реконструкции трубопроводов и иных объектов капитального строительства основываются, в первую очередь, на ПП РФ № 87. В соответствии с этим документом, подраздел, описывающий систему газоснабжения, обязательно присутствует в любом проекте. Содержание подраздела зависит от функциональных характеристик и типа объекта, который может быть жилым, производственным, пр.
Также при проектировании газопроводов учитывают нормы:

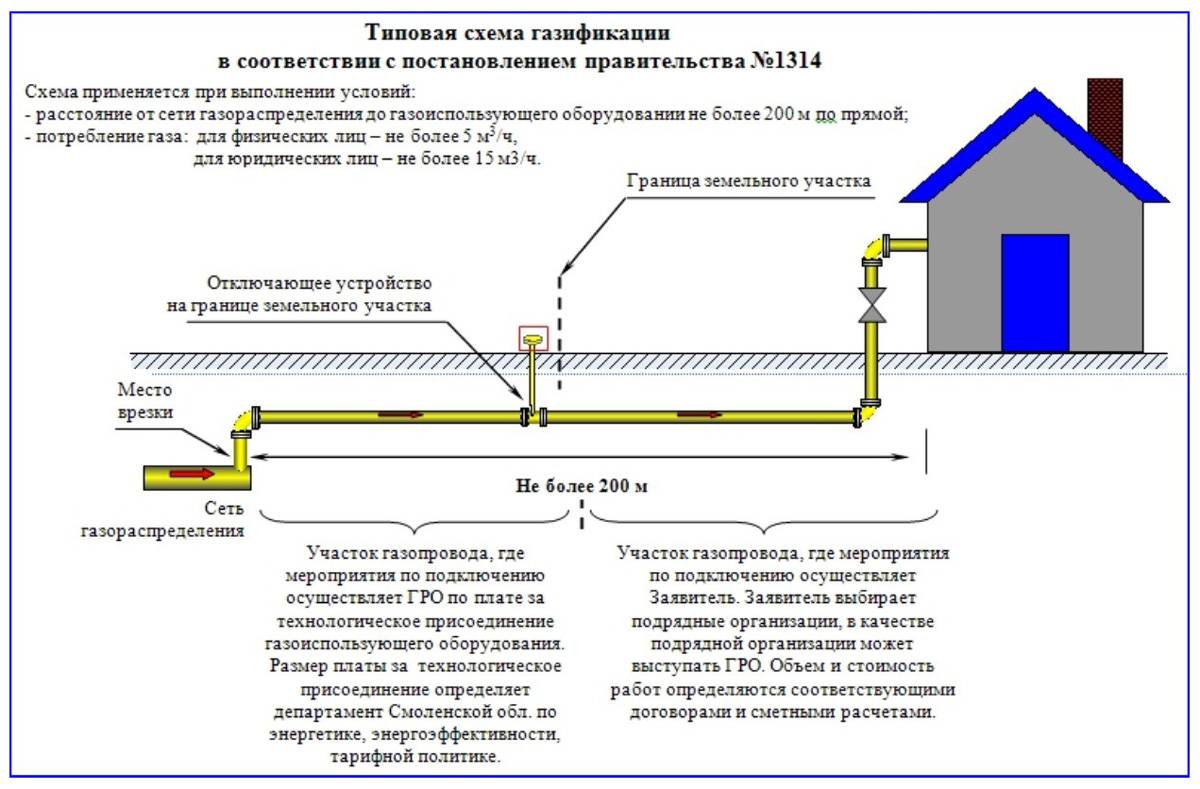

- ПП РФ № 1314 – фиксирует правила подсоединения зданий к газораспределительным сетям;
- СП 118.13330.2012 – указывает требования к газификации объектов общественного назначения;
- СП 54.13330.2016 – устанавливает нормы газификации МКД;
- СП 56.13330.2011 – содержит в себе правила газификации производственных объектов;
- СП 402. 1325800.2018 – определяет особенности проектирования газоснабжения жилых домов.
1325800.2018 – определяет особенности проектирования газоснабжения жилых домов.Это интересно!
“Нюансы проектирования эстакад трубопроводов”
ПодробнееНе менее важно соблюдать нормы пожарной безопасности и санитарно-гигиенические требования. Использовать стройматериалы, оборудование можно только при наличии деклараций и сертификатов в системе ЕАИС.
Когда проектирование технологического газопровода предполагает ремонт имеющейся системы либо замену некоторых ее составляющих, подготовку всех необходимых документов допускается делегировать. Для этого заключают договор с фирмой, предоставляющей соответствующие услуги и входящей в СРО.
В рабочей и проектной документации указывают технические условия подключения, зоны ответственности поставщика газа и владельца здания.
Это интересно!
“Проектирование нефтепроводов: состав работ и особенности разработки”

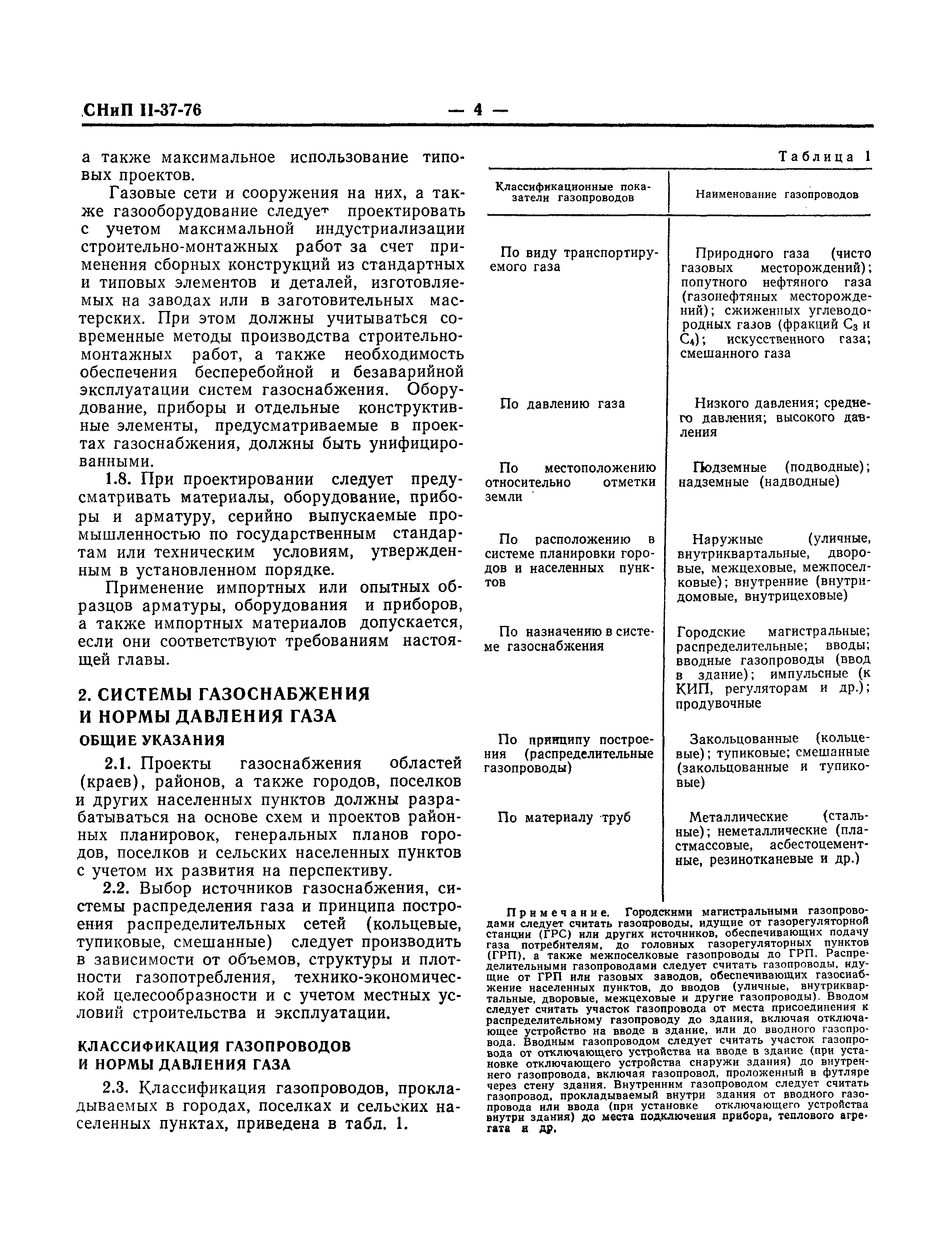

ПодробнееСтроительные нормы и правила содержат в себе:
- параметры газа для различных объектов, то есть его температуру, содержание примесей, состав, другие характеристики;

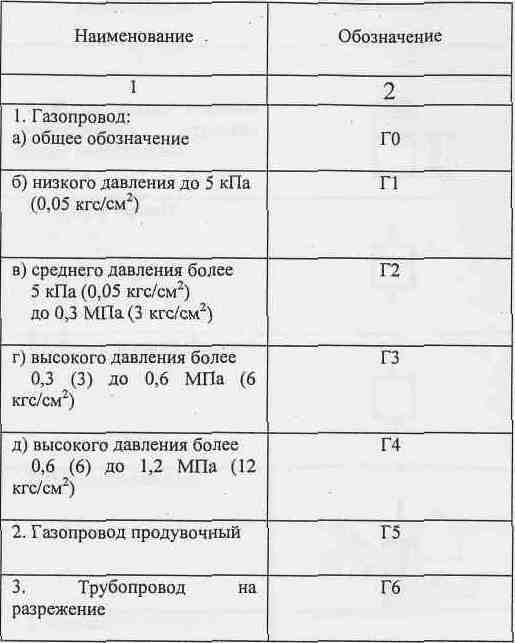

- нормы давления газа в трубопроводах для разных видов объектов;
- расчетный и гидравлический расход газа для жилых домов, производств, учреждений.

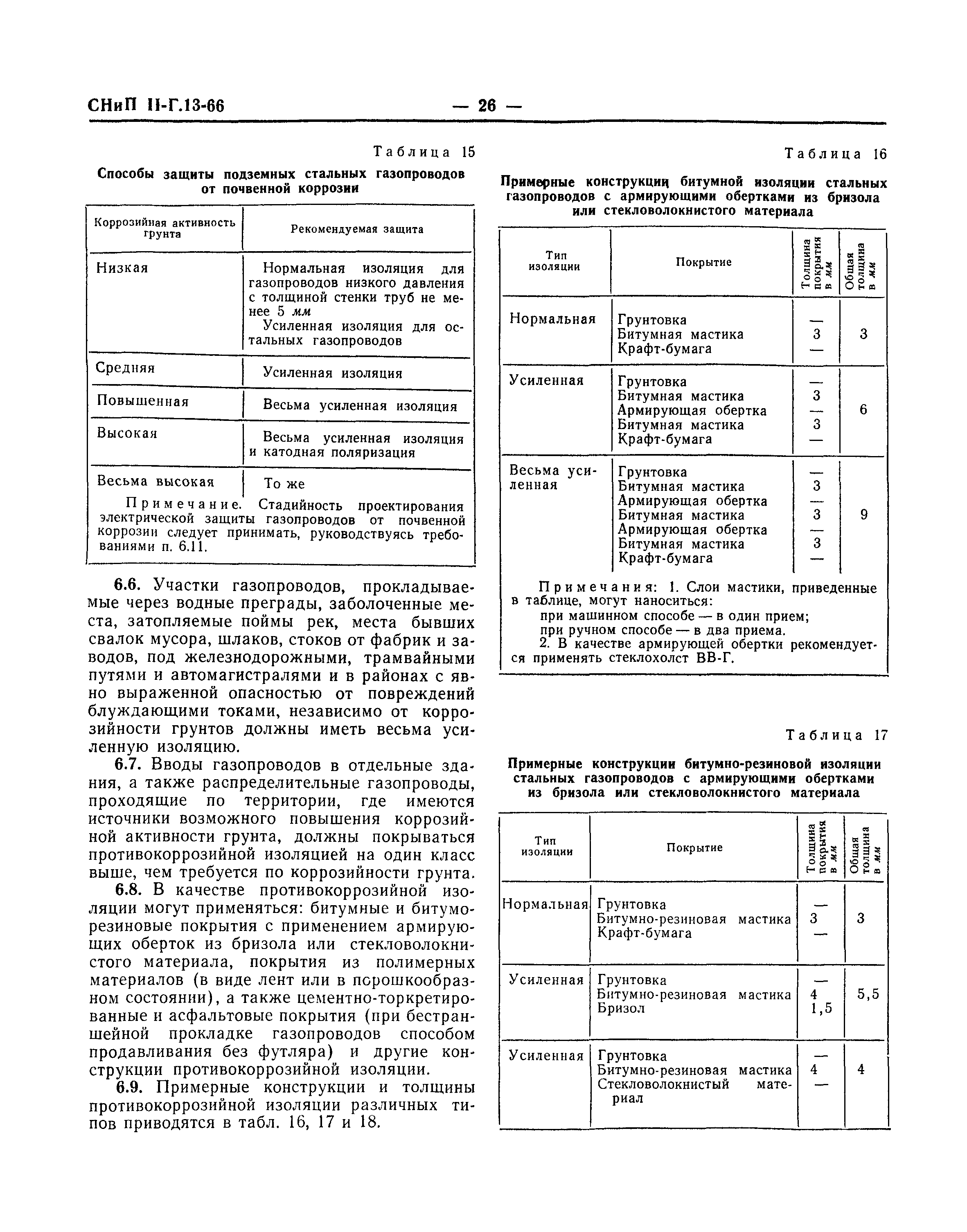

Правила обустройства наружных газопроводов содержатся в п. 4 СНиП. При проектировании наружных газопроводов нужно учитывать, что к ним относятся надземные, наземные, подземные. В п. 5 описаны нормы, затрагивающие газорегуляторные пункты и установки (ГРП, ГРУ), а в п. 6 представлены указания по внутреннему устройству газоснабжения.

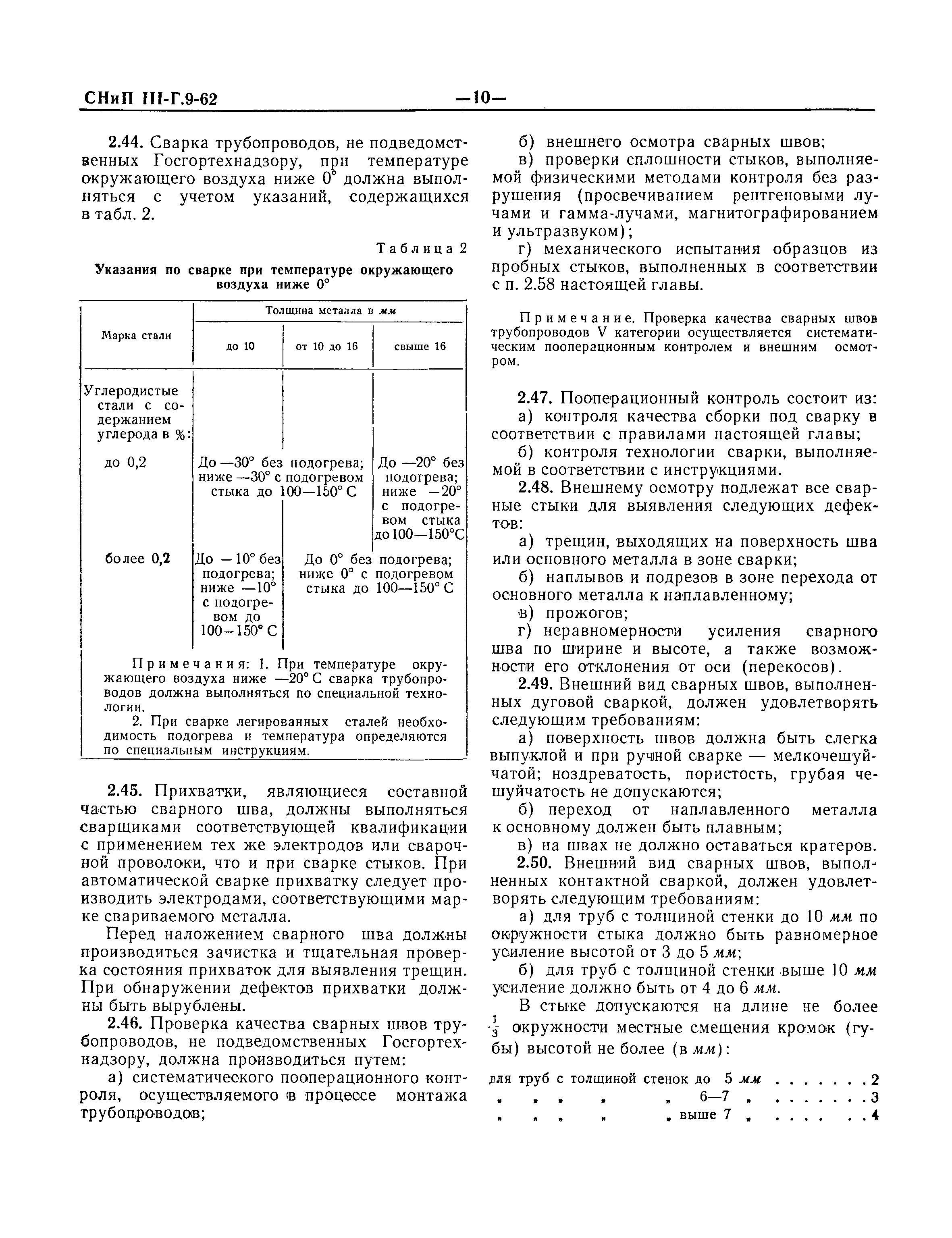

При проектировании газопровода опираются на все пункты и подпункты СНиП, а составление документации предполагает следующие шаги:
- Предварительная оценка, изучение объекта, его конструктивных, архитектурных решений, подсчет годовых лимитов потребления, расхода газа, пр.
- Составление проекта внутреннего устройства системы газоснабжения, в основу которого ложатся параметры давления в трубопроводе, подбираемые в соответствии с характеристиками и назначением здания.
- Подготовка и написание проекта наружного газоснабжения.
- Проектирование газорегуляторных пунктов и установок.
- Подготовка блока в документации, посвященного очистке газораспределительной системы.
- Окончательное оформление и согласование проекта с заказчиком.
Нюансы проектирования газопровода для жилых домов
Компонентами системы, поставляющей газ в жилые дома, являются:

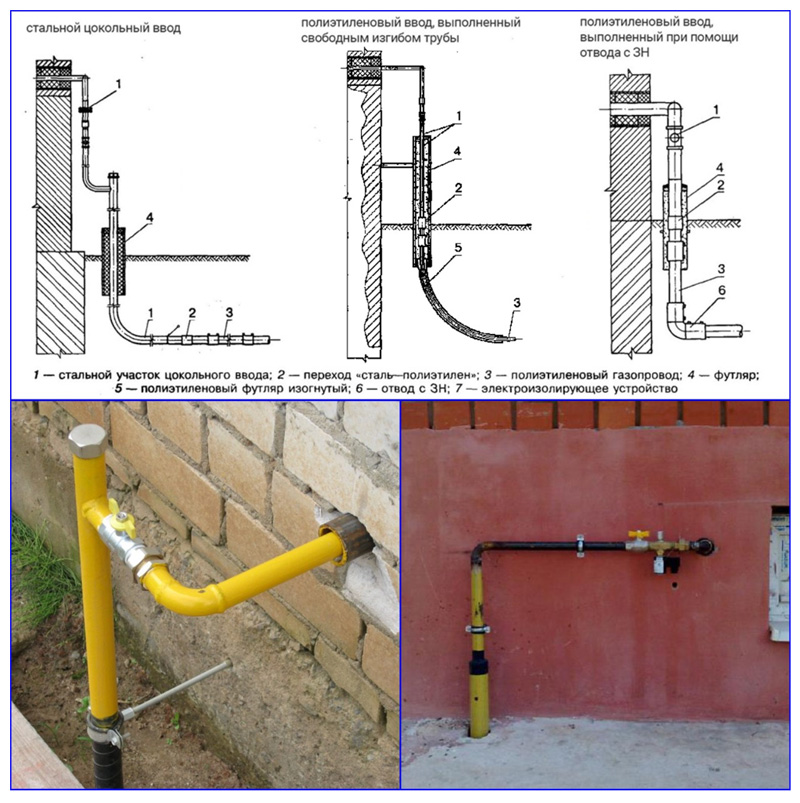

- ввод;
- подвальный газопровод;
- общие стояки;
- квартирные разводки;
- газовые приборы.
Это интересно!
“Проектирование и строительство магистральных трубопроводов”
ПодробнееВ жилых домах газ перекачивается по трубопроводу при давлении не более 0,003 Мпа, то есть речь идет о проектировании газопроводов низкого давления.
Потребление газа в квартирах рассчитывают на основании СНиП № 2.04.08-87:
- Есть газовая плита и централизованное горячее водоснабжение, при этом используется природный или сжиженный углеводородный газ (СУГ) – годовой нормативный расход газа одним человеком находится на уровне 2 800 МДж и 2 540 МДж соответственно.
- Установлена газовая плита и газовый водонагреватель, горячее водоснабжение отсутствует, осуществляется газоснабжение природным газом и СУГ – норма равна 8 000 МДж и 7 300 МДж.
- Стоит газовая плита, остальных приборов нет – нормы для указанных видов газа составляют 4 600 МДж и 4 240 МДж.
Это интересно!
“Разрешение на строительство водопровода: нужно ли получать и как это сделать”
ПодробнееДокументы, необходимые для проектирования газопроводов жилых домов

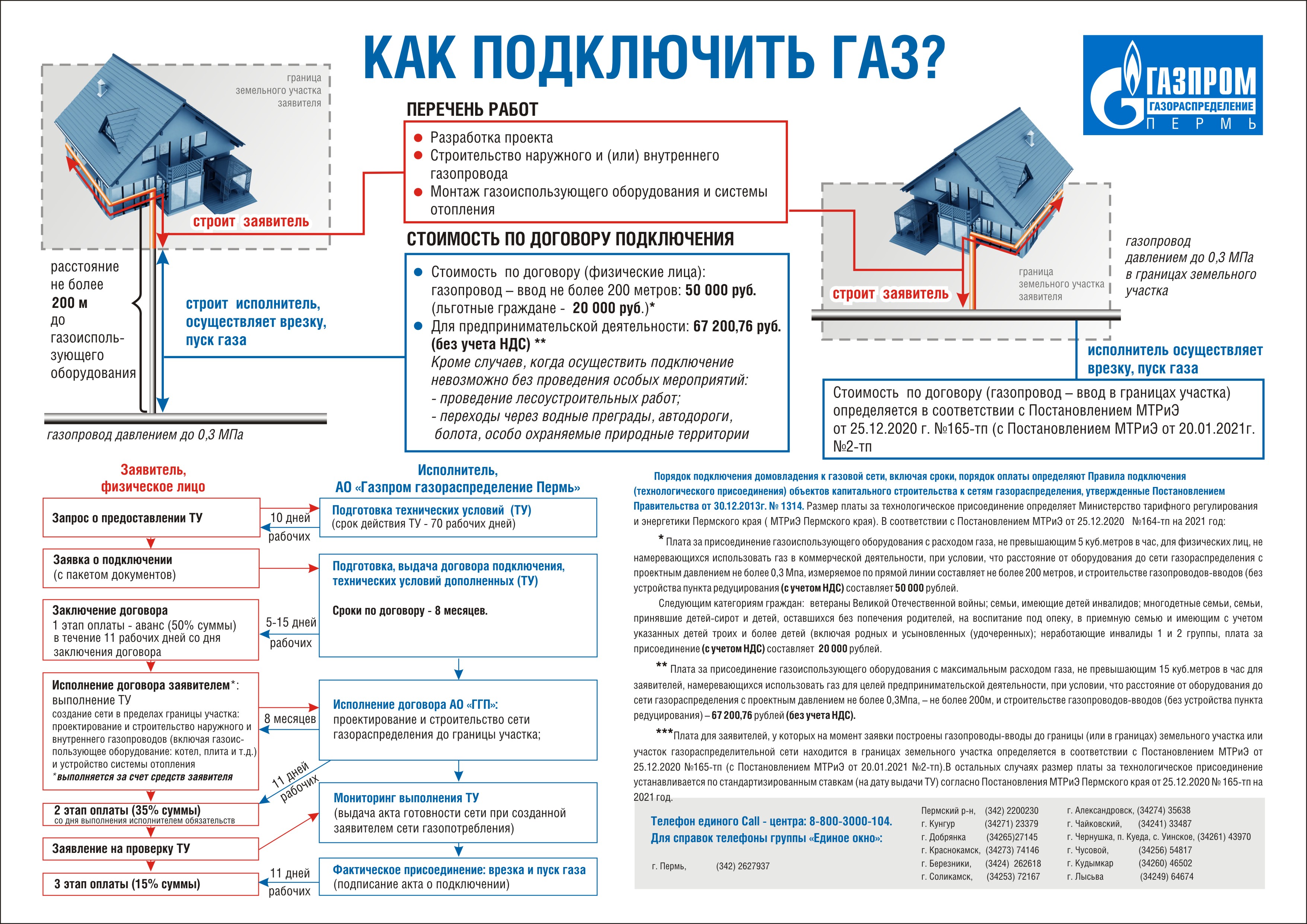

Прежде чем приступать к проектированию газопровода, нужно согласовать документы, получить в газораспределительной организации технические условия газоснабжения или ТУ.
ТУ ложится в основу проекта, поэтому только после его выдачи владелец объекта может заказывать проект газификации. Для получения технических условий он передает в районную газовую службу все необходимые бумаги.
К ним относятся:
- Заявление на выдачу ТУ, которое составляет лично владелец дома или участка, где будет возводиться новый объект.
- Ксерокопия паспорта заявителя.
- Оригиналы документов, свидетельствующих о праве собственности на здание и законности его строительства, то есть необходимо предоставить договор купли-продажи, акт приемки, техпаспорт.
- Документы, являющиеся подтверждением права собственности на землю, причем договор купли-продажи, свидетельство о праве собственности нужны только при получении ТУ на стадии строительства дома.
- Экспликация здания на местности.
Это интересно!
“Строительство вблизи газопровода: нормативы по расстоянию”
Подробнее
В дом можно завести газ лишь при условии, что ваш район есть в плане газификации. Кроме того, необходима техническая возможность подключения.
Иными словами, объемов газа должно хватать, чтобы снабжать дополнительную точку потребления.
На составление ТУ перед проектированием газопроводов уходит один месяц. Для подключения газопровода к трассе должен выполняться набор требований, например, касающихся расстояния от дома до газопровода – оно может быть не более 200 м.
Потребителей газа делят на группы. Объекты с проектной площадью в пределах 250 м2 включены в первую группу. К ним можно подвести газ, при этом скорость расходования углеводорода равна не более 5 м3/час. Более крупные дома тоже подключают, но ТУ их владельцам получить значительно труднее, так как перед этим нужно согласовывать перевод в первую группу.
Можно обратиться в специализированные компании, чтобы получить техусловия, но тогда вы должны быть готовы к дополнительным затратам. Выгоднее и разумнее подготовить все бумаги своими силами.
Особенности проектирования газопроводов промышленных объектов
Промышленные предприятия оснащаются достаточно сложной системой газоснабжения, особенности которой зависят от специфики и предназначения конкретного объекта.
Все это влечет за собой необходимость в большой аккуратности при проектировании газопроводов.
Это интересно!
“Проектирование водопроводных сетей: правила и нормы”
ПодробнееВ промышленную систему газоснабжения входят:
- ввод на территорию объекта;
- межцеховые газопроводы;
- внутрицеховые газопроводы;
- газорегуляторные пункты и установки;
- пункты по измерению расхода газа или ПИРГ;
- обвязочные газопроводы установок, функционирующих на газу.
От городской распределительной сети через ввод газ попадает на территорию предприятия – в этой точке устанавливают основное отключающее устройство. Его обслуживанием занимаются службы города, поэтому лучше размещать его вне территории завода.
Систему газоснабжения для промпредприятий проектируют как тупиковую, разветвленную, с единственным вводом.
Данное правило не работает только для некоторых крупных объектов, чья деятельность требует беспрерывного газоснабжения. Допустим, у гидро- и теплоэлектростанций газоснабжение представлено в формате кольцевых сетей с одним и большим количеством вводов.
При проектировании газопроводов этого типа важно учитывать, под каким давлением находится газ в городской газораспределительной системе. Необходимо рассчитать нужное давление ресурса перед поступлением в газовые горелки, учесть расположение цехов, использующих газ, и иные показатели.
Факторы, влияющие на проектирование газопроводов
Правила проектирования магистрального газопровода требуют, чтобы проектировщик принял во внимание такие особенности:
- климат местности;
- геологию грунта;
- гидрорежим почвы;
- температуру окружающей и подземной среды;
- рельеф местности;
- сейсмическую активность;
- нагрузки климатического характера.
Не менее важными специфическими характеристиками являются:
- вес будущего трубопровода и арматуры;
- материалы, применяемые в процессе строительства;
- предполагаемое давление газа;
- температурный режим;
- качество перекачиваемого продукта;
- вероятные внешние и внутренние нагрузки;
- инфраструктура участка.
Это интересно!
“Документация при строительстве газопровода и его дальнейшая защита”
ПодробнееОдним из трудозатратных этапов при проектировании газопроводов считается выбор материалов для их строительства. Для труб, соединительных механизмов, арматуры, герметиков важны следующие характеристики:
- цена – чем она ниже, тем лучше;
- срок службы;
- устойчивость к образованию ржавчины, воздействию давления и температуры как изнутри, так и с внешней стороны;
- экологическая, пожарная безопасность;
- пригодность к дальнейшему ремонту;
- высокая скорость установки и демонтажа.
Для устройства магистральной или бытовой наземной системы прибегают к проектированию и строительству газопроводов из металлических труб, а именно: труб из стали, произведенных в соответствии с ГОСТ 1050-74 либо ГОСТ 380-71. Для подземной части возможно проектирование газопровода из полиэтиленовых труб, так как они не боятся коррозии и имеют большой срок службы.
Проектирование полиэтиленовых газопроводов является недопустимым для местности с высоким уровнем сейсмичности, в черте города, при высоком давлении газа, температуре воздуха более +45 °C.
Поскольку речь идет о работе с газом, трубопровод считается объектом повышенной опасности. А значит, для него не может быть универсальных материалов. То же касается соединительных приспособлений и герметиков. При проектировании газопроводов высокого давления в документацию закладывают неразъемные сварные соединения – так обеспечивается полная герметичность стыков труб на линейных участках и в местах переходов.
Газопроводы среднего и низкого давления, особенно бытовые, снабженные фланцами и резьбовыми соединениями, могут обрабатываться современными герметиками. Если раньше для этих нужд использовали прокладки и лен, то теперь их заменили полимерные нити, гелевые анаэробные герметики. Они обеспечивают полную герметичность и срок службы каждого соединения более 20 лет, а также удобны при нанесении, демонтаже и диагностике системы.
Это интересно!
“Внутренний противопожарный водопровод: устройство, задачи и обслуживание”
ПодробнееВ сложных условиях строительства и эксплуатации газопровода после проектирования данные факторы имеют особое значение.
Проектирование и монтаж надземных и подземных газопроводов
По конструкции среди систем газоснабжения выделяют подземные и надземные.
Подземная укладка считается оптимальной для газовых коммуникаций.

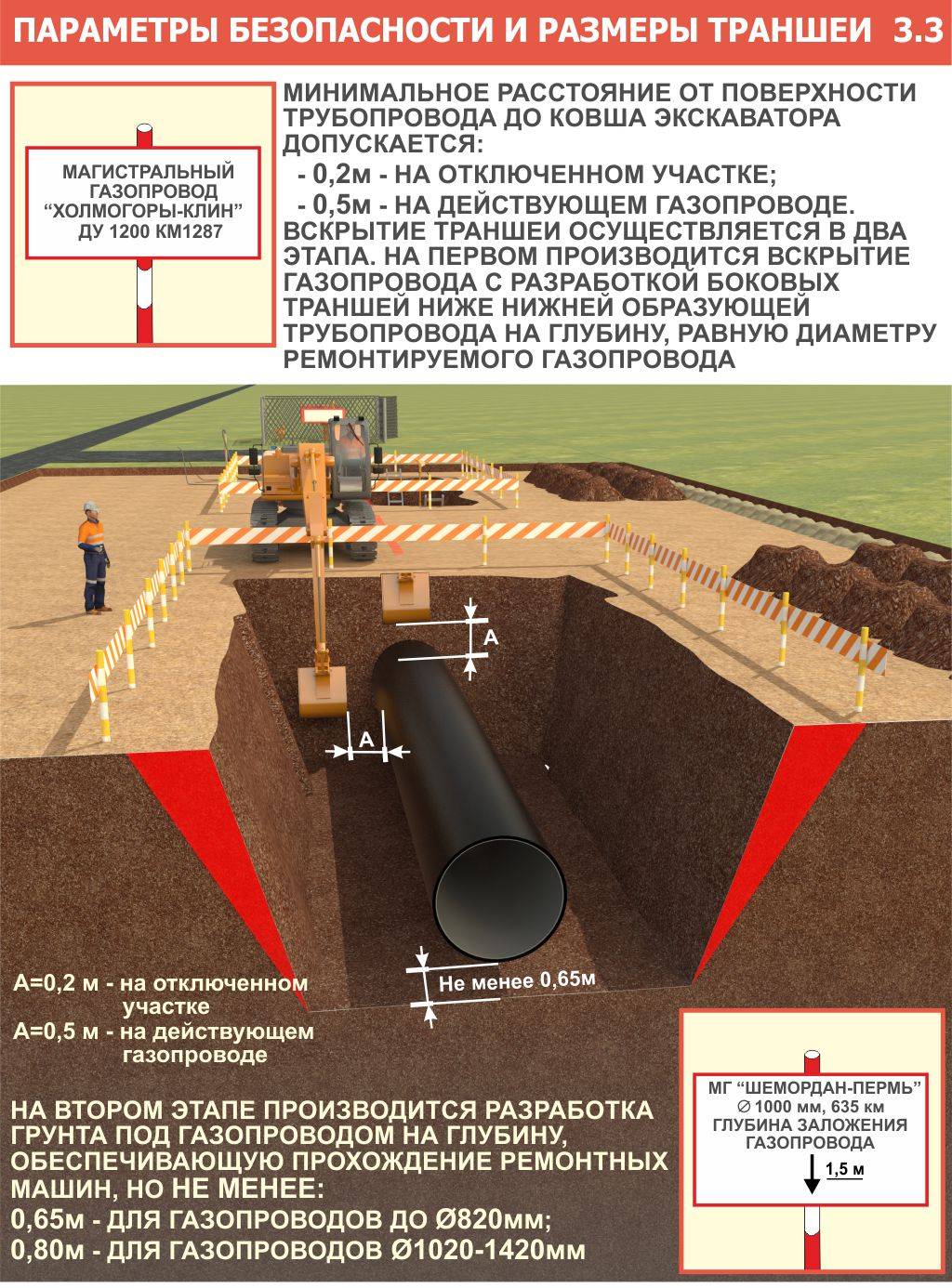

Для труб подготавливают траншеи необходимой глубины – данный показатель рассчитывается при подготовке проекта и должен отвечать СНиП.
Сегодня от этого подхода постепенно отказываются, а при проектировании подземного газопровода нередко делают выбор в пользу бестраншейного монтажа, чтобы минимум вдвое снизить затраты. Кроме того, при таком подходе тратится меньше времени на всю работу. Еще одно достоинство более современного метода – он является щадящим, не затрагивает природные объекты, дороги, здания, попадающиеся на маршруте газопровода.
Укладка труб очень проста: роют пилотную скважину, направленным проколом или горизонтальным бурением формируют ствол для размещения коммуникаций. Его внутренние стенки укрепляют обсадной трубой либо стабилизируют почву при помощи раствора. После того как раствор схватился, в скважине располагают газовые трубы – они могут быть в защитном футляре. Если его нет, вероятны механические повреждения системы, проблемы, связанные с блуждающими токами.
Чаще всего с подобными опасностями приходится сталкиваться при пересечении газовых магистралей водопроводными трубами или теплосетью. Со значительными трудностями придется столкнуться и при прокладке газопровода без футляра под дорогой. В местах входа в постройку и выхода трубы из грунта также используют футляр. В большинстве случаев эту функцию выполняет стальная труба.
Оба описанных подхода к подземному монтажу надежны, однако даже второй метод обходится достаточно дорого, что нужно учитывать при проектировании, строительстве и эксплуатации газопроводов. Наземная укладка, при которой трубу располагают на опорах, оказывается дешевле примерно на 60 %.
Это интересно!
“Магистральный газопровод: особенности строительства и правила эксплуатации”
Подробнее
Правда, открытая магистраль подвержена воздействию множества факторов.
Поэтому, по правилам проектирования газопроводов, надземные коммуникации должны быть защищены от механических нагрузок, повреждений, коррозии, скачков температуры. Подобные системы нужно охранять от вандалов и незаконных врезок.
К расположению открытой магистрали предъявляют особые требования. Их прокладывают в местах, защищенных от посторонних лиц либо размещают выше уровня земли, чтобы ограничить доступ – определенное решение выбирает проектировщик. Он учитывает пожелания заказчика, но в первую очередь исходит из соображений безопасности. Для этого специалист рассматривает собранную информацию, касающуюся климата, ландшафта, уровня грунтовых вод, химического состава почв, пр.
В некоторых случаях прибегают к комбинированной укладке коммуникаций, при которой одна часть трассы находится над землей, а вторая оказывается ниже уровня грунта. В местах пересечения с дорогами газопроводы должны размещаться под землей, тогда как другие участки могут быть наземными.
Только проектировщик решает, где и как пройдет магистраль.
Этапы проектирования и строительства систем газоснабжения и газопроводов
Какие расчеты должны выполняться на первом этапе при проектировании газопроводов? Рассчитывают все показатели, опираясь на актуальные правила, а также на объем газа, необходимый для бесперебойного обеспечения всех приборов. На следующем шаге задают траекторию магистрали, опираясь на ранее полученные показатели и строительные нормы.
Трубопровод представляет собой путь от газопровода к подземному резервуару. В месте врезки устанавливают задвижку, призванную при необходимости блокировать поступление углеводорода. В месте ввода трубы в здание монтируется счетчик.
Далее инженеру необходимо выбрать оборудование для газоснабжения, учитывая на данном этапе пожелания заказчика. Чтобы подобрать модели техники, функционал которых будет соответствовать проектируемому трубопроводу, специалист должен обладать высокой квалификацией.
Оборудование приобретают в специализированных магазинах, ассортимент которых состоит только из моделей со всеми сертификатами качества.
Включить прибор в систему газоснабжения можно при условии, что у него есть сертификат и технический паспорт со всеми отметками. После завершения проектирования системы газопроводов данные документы направляют представителю газовой службы – он дает разрешение, необходимое для начала работы линейного объекта.
Далее готовят план размещения оборудования и схему разводки труб в здании и переходят к гидравлическим расчетам. В результате специалист получает возможность установить точный диаметр труб на каждом отрезке магистрали, составить прогноз потерь давления в газопроводе, убедиться в работоспособности сети. Когда все подготовительные работы завершены, переходят к составлению спецификации.
Заказчику передают:
- схему газораспределительной системы от места врезки до точек подключения оборудования;
- подробные схемы монтажных узлов, дополненные рекомендациями по установке и всеми требующимися пояснениями;
- спецификацию стройматериалов и техники;
- описание мероприятий, направленных на защиту трубопровода от внешнего воздействия;
- рекомендации по обслуживанию и эксплуатации газовой сети.
Это интересно!
“Испытание грунта: как и для чего проводится”

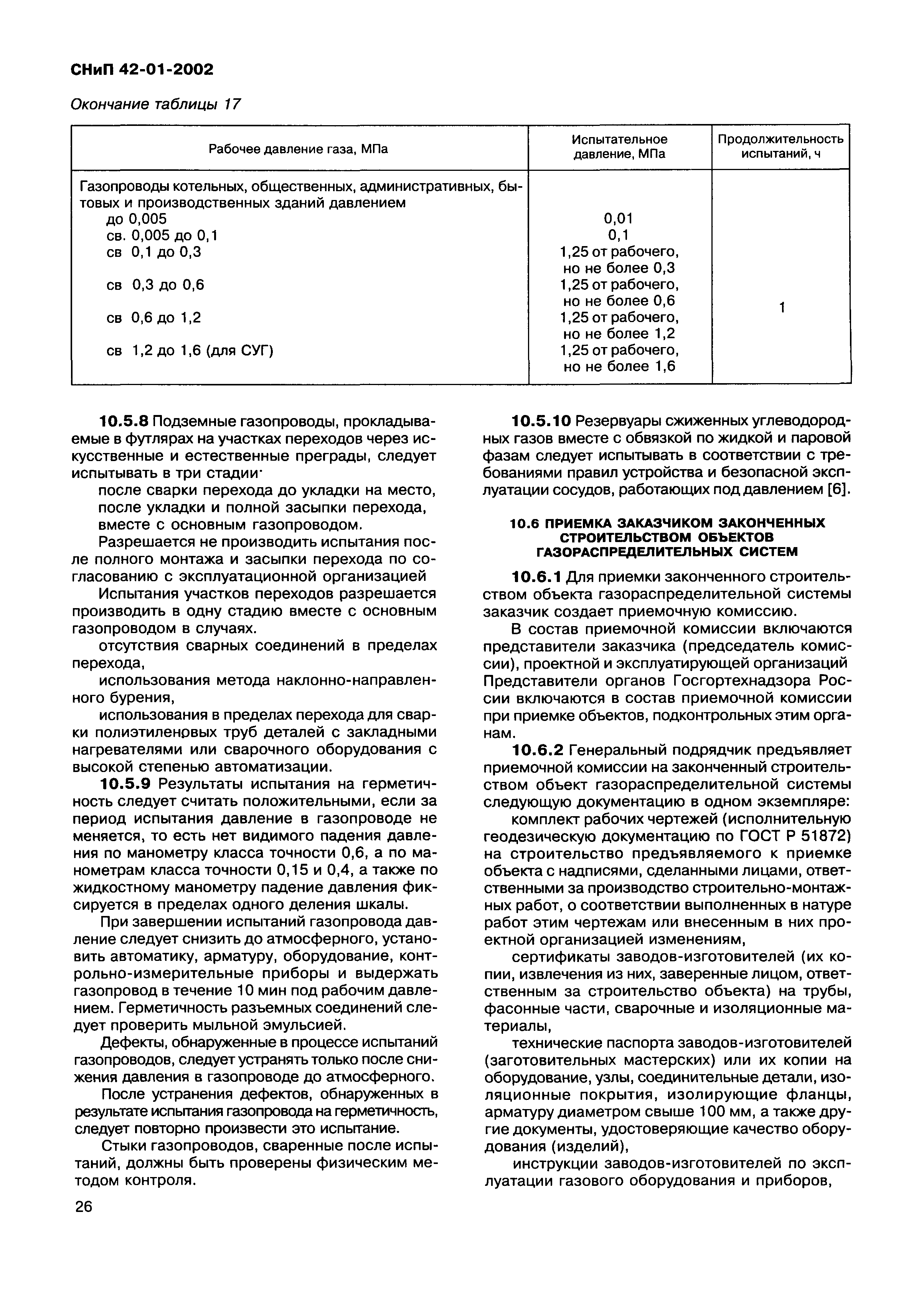

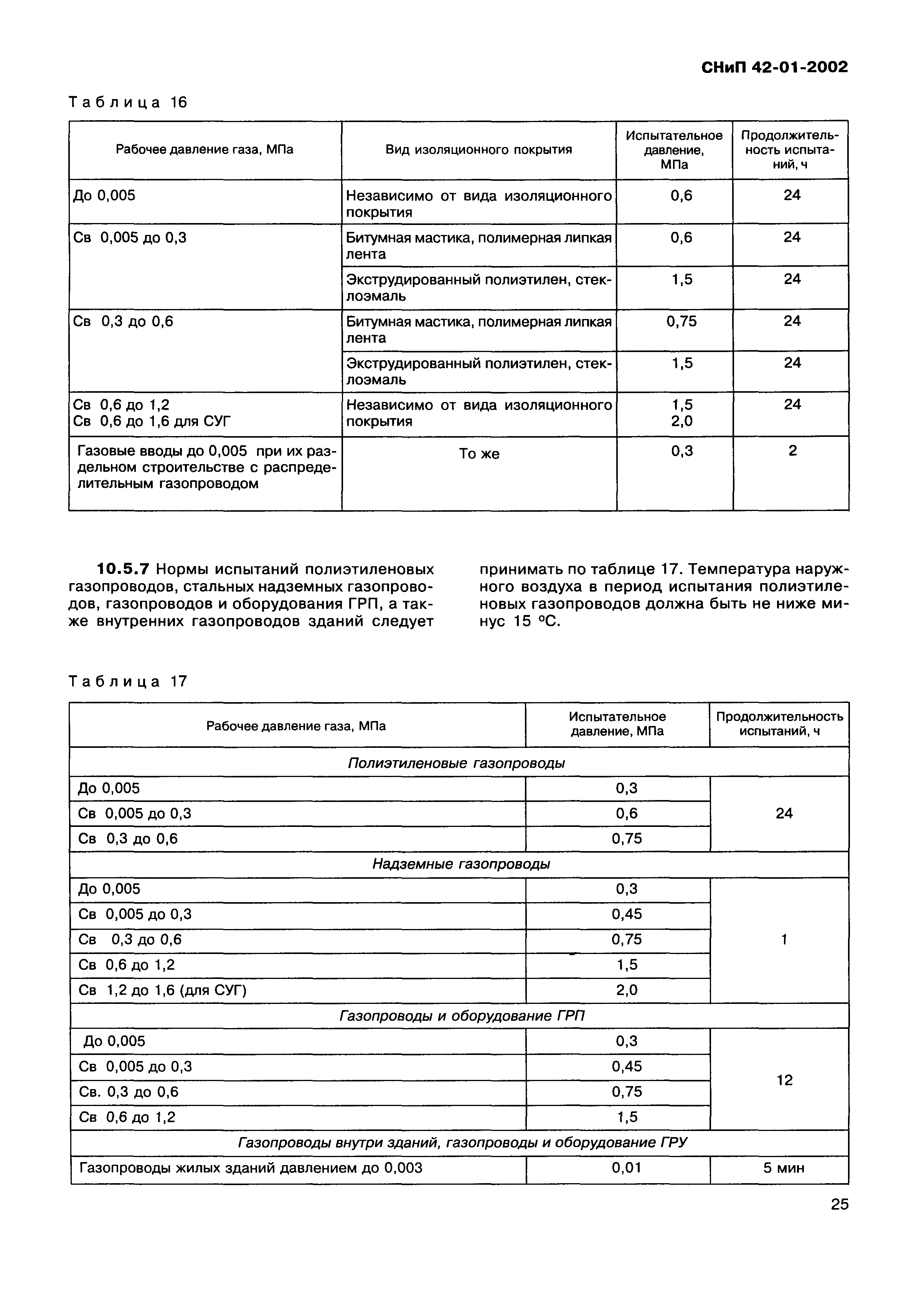

ПодробнееЗавершающим этапом проектирования газопровода является передача документации в службу, выдавшую ТУ, для согласования. Сотрудники газовой службы проверяют проект, в том числе на предмет безопасности и соответствия правилам и нормативам, после чего согласовывают его либо возвращают исполнителю на доработку.
После того как проверяющие вынесли положительное заключение, можно приступать к укладке труб и установке приборов в соответствии с проектом. Если в процессе строительства возникают изменения, они обязательно согласуются с техническим отделом газовой службы.
Невыполнение этого правила чревато тем, что газопровод не разрешат ввести в эксплуатацию. Дело в том, что документы, содержащие информацию об осуществлении работ, хранятся в архивах ГРО, произвольные изменения в проекте считаются неправомерными, а при выполнении всех работ необходимо четко следовать указаниям документации.
Nord Stream 1: как Россия сокращает поставки газа в Европу 0015 Война между Россией и Украиной
Источник изображения, Getty ImagesСевер «Поток-1», крупнейший российский газопровод в Европу, был закрыт на неопределенный срок после того, как в нем и параллельном газопроводе «Северный поток-2» был обнаружен ряд утечек. Россия отрицает свою вину.
Трубопровод «Северный поток-1» обычно поставляет в страны Европейского Союза около 35% всего газа, который они импортируют из России.
Что такое «Северный поток — 1» и сколько газа он поставляет?
Подводный трубопровод протянулся на 1200 км (745 миль) по дну Балтийского моря от побережья России недалеко от Санкт-Петербурга до северо-востока Германии.
Открыт в 2011 году и может отправить максимум 170 млн кубометров газа в сутки из России в Германию.
Трубопровод принадлежит и эксплуатируется компанией Nord Stream AG, мажоритарным акционером которой является российская государственная компания «Газпром».
“Газпром” также стоит за строительством параллельного газопровода “Северный поток-2”, который должен быть запущен в этом году.
Германия отложила выдачу лицензии на эксплуатацию из-за вторжения России в Украину.
Как Россия ограничила поставки?
Россия уже несколько месяцев сокращает поставки газа по «Северному потоку-1».
В июне он сократил поставки по газопроводу на 75% – со 170 млн кубометров газа в сутки до примерно 40 млн кубометров.
В июле Россия закрыла его на 10 дней, сославшись на необходимость технического обслуживания. Когда он снова открылся, поток сократился вдвое до 20 миллионов кубометров в сутки.
В конце августа он полностью закрыл «Северный поток-1», сославшись на проблемы с оборудованием.
С тех пор трубопровод не открывался.
Каким образом был поврежден трубопровод?
В конце сентября Норвегия и Дания сообщили о четырех утечках в газопроводах «Северный поток-1» и «Северный поток-2» в Балтийском море, недалеко от острова Борнхольм.
Сейсмологи зафиксировали взрывы под водой в том же районе.
В то время трубопроводы были заполнены газом, хотя газ по ним не шел.
Огромные газовые пузыри поднялись на поверхность моря, самый большой из них имел диаметр 1 км.
Это видео невозможно воспроизвести
Чтобы воспроизвести это видео, вам необходимо включить JavaScript в вашем браузере.
Медиа-титр,Смотреть: кадры защиты Дании о том, что они называют утечкой газа из трубопроводов
Глава Европейской комиссии Урсула фон дер Ляйен заявила, что трубопроводы, вероятно, подверглись саботажу, но и ЕС, и США воздержались от того, чтобы назвать виновной Россию.
Россия сняла с себя ответственность.
«Газпром» заявляет, что «невозможно» сказать, когда «Северный поток-1» может возобновить работу.
Дэвид Файф, главный экономист исследовательской компании Argus Media, говорит, что Россия может использовать закрытие для оказания политического давления на Европу.
«Есть надежда, что Европа может оказать давление на Украину, чтобы она признала аннексию территории в обмен на то, что Россия восстановит трубопроводные потоки», — говорит он.
Чем это вредит Европе?
Европа, и в особенности Германия, все больше зависят от российского газа для удовлетворения своих энергетических потребностей.
По словам г-на Файфа, за последний год Россия сократила поставки газа в страны ЕС на 88%.
Оптовые цены на газ в Европе выросли более чем вдвое за тот же период, говорит он.
Цены на газ выросли на аналогичную величину в Великобритании, несмотря на то, что она не импортирует газ из России, потому что дефицит серьезно повлиял на международный газовый рынок.
Высокие цены на газ сказываются на бюджетах домохозяйств по всей Европе и увеличивают расходы производственных фирм, говорит Кэрол Нахле из Crystol Energy.
«Это может вызвать замедление темпов роста европейской экономики и ускорить путь к рецессии», — говорит она.
«Северный поток-1» ранее поставлял Германии большую часть газа из России
Как Европа реагирует на сокращение поставок?
Страны-члены ЕС договорились сократить потребление газа на 15%.
Правительство Германии надеется сократить использование газа на 2% за счет ограничения использования освещения и отопления в общественных зданиях этой зимой.
Испания уже ввела аналогичные меры, и Швейцария рассматривает возможность сделать то же самое.
До того, как Россия вторглась в Украину, Германия полагалась на Россию, получая 55% своего газа.
Ему удалось сократить этот показатель до 35%, и он хочет в конечном итоге сократить импорт до нуля за счет импорта газа из других стран.
Германия также увеличивает использование угля и продлевает срок службы электростанций, которые планировалось закрыть, несмотря на негативное воздействие на окружающую среду.
Источник изображения, Getty Images Image caption,Бранденбургские ворота в Берлине были выключены в июле
- Сможет ли мир обойтись без российской нефти и газа?
Многие граждане Европы также сами принимают меры.
«В Германии, — говорит г-жа Нахле, — люди покупают дровяные печи и устанавливают солнечные батареи, чтобы сократить потребление газа».
“Мы не должны недооценивать, насколько серьезно люди относятся к перспективе нехватки газа.”
- Российско-украинская война
- Газпром
- Германия
- Россия
- Проверка реальности
- Украина
- Природный газ
Что вызвало разрыв двух ключевых газопроводов по дну Балтийского моря? Европейские официальные лица выразили озабоченность по поводу “саботажа” после того, как сейсмологи заявили, что взрывы предшествовали утечкам в принадлежащих России газопроводах “Северный поток” в понедельник.
- Приложение NPR
- Подкасты Apple
- Спотифай
- Google Подкасты
- Амазонка Музыка
- Амазонка Алекса
- RSS-ссылка
Утренний выпуск
Что послужило причиной разрыва двух ключевых газопроводов по дну Балтийского моря?
Европейские официальные лица выразили обеспокоенность по поводу «саботажа» после того, как сейсмологи заявили, что взрывы предшествовали утечкам в принадлежащем России газопроводе «Северный поток» в понедельник.
: [ИСПРАВЛЕНИЕ ПОСЛЕ ТРАНСЛЯЦИИ: В этом отчете мы ошибочно говорим, что разрыв трубопровода «Северный поток» привел к выбросу сотен миллионов метрических тонн газообразного метана. На самом деле, по текущим оценкам экспертов, были выпущены сотни тысяч метрических тонн.]
РЕЙЧЕЛ МАРТИН, ВЕДУЩАЯ:
Европа расследует, что стало причиной разрыва двух ключевых газопроводов под Балтийским морем.
ЛЕЙЛА ФАДЕЛЬ, ВЕДУЩАЯ:
Да, официальные лица говорят, что ущерб, нанесенный трубопроводам, идущим из России в Германию в ночь на понедельник, был преднамеренным нападением.
А некоторые обвиняют Россию в саботаже, который Кремль назвал абсурдным.
МАРТИН: Сегодня утром с нами Роб Шмитц из NPR. Эй, Роб.
РОБ ШМИТЦ, BYLINE: Эй.
МАРТИН: Итак, поврежденные трубопроводы, о которых мы говорим, это газопроводы «Северный поток-1» и «Северный поток-2». Расскажите нам, что с ними случилось.
ШМИТЦ: Да. В ночь на понедельник ученые зафиксировали два подводных взрыва, достаточно сильных, чтобы их можно было зарегистрировать по шкале Рихтера, недалеко от датского острова Борнхольм. Вскоре после этого операторы обоих газопроводов Nord Stream сообщили о падении давления. На кадрах, опубликованных датскими военными, виден круг белого бурлящего моря длиной в полмили, по сути, сотни миллионов метрических тонн метанового газа, вредного парникового газа, поднимающегося на поверхность. Теперь ни один из этих конвейеров не активен. Россия перекрыла потоки в «Северном потоке-1» в августе. А “Северный поток-2” так и не открылся. Но оба они все еще были заполнены природным газом, когда произошли взрывы.
МАРТИН: Это какое-то сумасшедшее зрелище, когда это происходит…
ШМИТЦ: Да.
МАРТИН: …И эта вода так бурлит. Взрывы — взрывы трубопроводов очень редки, особенно под водой. Что, по мнению властей, произошло?
SCHMITZ: Европейские лидеры считают, что это не было случайностью. Об этом вчера журналистам заявила премьер-министр Дании Метте Фредериксен.
(ЗВУК ИЗ АРХИВНОЙ ЗАПИСИ)
ПРЕМЬЕР-МИНИСТР МЕТТЕ ФРЕДЕРИКСЕН: (разговаривает не на английском языке).
ШМИТЦ: И, Рэйчел, она говорит здесь, что мы не можем исключить, что это был акт саботажа. Это необычная ситуация, когда у вас есть три утечки на двух газопроводах в одном районе, но с некоторым расстоянием между ними. Поэтому она говорит, что трудно поверить, что это было совпадение.
МАРТИН: Итак, вопрос в том, зачем кому-то намеренно взрывать эти трубопроводы? И как бы это было осуществлено?
ШМИТЦ: Верно. Оба были ключевыми трубопроводами, по которым российский газ поставлялся в Западную Европу.
Контрольный пакет акций Nord Stream 1 принадлежит российской энергетической компании «Газпром». А «Северный поток — 2» принадлежит швейцарской «дочке» «Газпрома». США раскритиковали оба трубопровода, заявив, что они делают Европу, особенно Германию, слишком зависимой от России. Германия никогда не открывала «Северный поток — 2» как позицию против российской агрессии. А Россия отключила весь газ в «Северном потоке-1» в ответ на санкции ЕС. Российские государственные новости намекнули, что за этим стоят США. Но многие в Европе указывают пальцем на Москву. Премьер-министр Польши назвал это следующим этапом эскалации войны России. Это оставляет открытым вопрос о том, почему Россия атакует собственные трубопроводы. Но ни один из трубопроводов не используется. И Европа усердно работает, чтобы заменить российский газ, который течет по этим трубопроводам.
МАРТИН: Я имею в виду, как они вообще могли это сделать? Я имею в виду, если бы эти подозрения были верны и это была Россия, как бы это произошло?
Шмитц: Да, расследование только началось.
Но трубопроводы находятся в воде глубиной всего в пару сотен футов. Если это сделала подводная лодка, власти должны были это обнаружить. Один военный источник предполагает, что мины могли быть установлены с замаскированного торгового судна, а затем взорваны.
МАРТИН: Вау.
SCHMITZ: Что интересно, эти взрывы произошли недалеко от территориальных вод Дании. Так что такой детали можно было бы ожидать от государственного деятеля, который хотел быть уверенным, что это не было совершено в отношении члена НАТО. Кроме того, владельцы трубопроводов — компании, базирующиеся в России и Швейцарии, — не имеют штаб-квартиры на территории НАТО. Таким образом, ни местонахождение взрывов, ни материальный ущерб, согласно международному договору, не требуют какого-либо военного ответа со стороны НАТО или Запада.
МАРТИН: Роб Шмитц из NPR из Берлина. Спасибо, Роб. Мы ценим это.
ШМИТЦ: Спасибо.
Copyright © 2022 NPR. Все права защищены. Посетите страницы условий использования и разрешений нашего веб-сайта по адресу www.
