Снип наружные сети водопровода: СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения»

СНиП наружный водопровод и канализация





СНиП наружный водопровод и канализация проектируются и устанавливаются одновременно, это правило касается всех без исключения вновь возводимых объектов промышленного характера, а также жилых районов населенных пунктов. На стадии проектирования подобных комплексов следует учитывать нагрузки на систему и климатические особенности местности, благодаря чему можно выработать эффективное решение, позволяющее значительно сократить затраты на строительство и эксплуатацию системы.



СНиП наружный водопровод и канализация регламентируют требования к монтажу систем водоснабжения и водоотведения. При этом основными узлами подобных комплексов являются следующие элементы:

1. Насосные комплексы, оборудованные мощными агрегатами и вспомогательными элементами.
2. Трубопроводы, выполненные из чугуна, стали, асбестоцемента, пластика и других конструктивных материалов.
3. Ревизионные и смотровые колодцы.
4. Очистные станции.

На сегодняшний день прокладка трубопроводов из полимерных материалов становится все более популярной. Востребованность пластиковых труб объясняется их прочностью и долговечностью. Кроме того, подобные трубы достаточно мало весят и легко монтируются. Эффективное и долговечное использование наружных коммуникационных сетей возможно при условии их грамотного проектирования. СНиП наружный водопровод и канализация содержат основные правила к укладке трубопроводов, которые должны лежать на 0,2-0,3 метра ниже уровня промерзания почвы. При этом канализационные и водоснабжающие трубы могут находиться в одной траншее, но интервал между ними не может быть меньше 0,2 метра.



Для дополнительной теплоизоляции может использоваться утеплитель, в качестве которого используется минвата либо пенополистирол. При этом утепление водоводов совсем необязательно, особенно при достаточном заглублении траншеи.

Монтаж трубопроводов осуществляется раструбом по направлению к потоку жидкости. Для канализационных трубопроводов существует требование по углу наклона. Для труб размерностью 110 миллиметров, оптимальный угол наклона составляет 20 миллиметров на погонный метр. Более габаритные трубы диаметром 160 миллиметров имеют наклон 8 миллиметров на погонный метр. Прямые участки трубопроводов должны быть не более 35 метров в длину, в их разрывах монтируются ревизионные колодцы. При этом повороты каналов осуществляются также на уровне колодцев.





СП 30.13330.2012 – Внутренний водопровод и канализация зданий (актуальная редакция СНиП 2.04.01-85)



СП 31.13330.2012 – Водоснабжение. Наружные сети и сооружения (актуальная редакция СНиП 2.04.02-84)



СП 32.13330.2012 – Канализация. Наружные сети и сооружения  (актуальная редакция СНиП 2.04.03-85)





СНиП 2.04.01-85 – Внутренний водопровод и канализация зданий



СНиП 2. 04.02-84 – Водоснабжение. Наружные сети и сооружения



СНиП 2.04.03-85 – Канализация. Наружные сети и сооружения





СН РК 4.01-03-2013 – Наружные сети и сооружения водоснабжения и водоотведения (КАЗАХСТАН)



СН РК 4.01-02-2011 – Внутренний водопровод и канализация зданий (КАЗАХСТАН)



Перечень СНиП, СП и ГОСТ по водоснабжению и канализации

СП (актуализированные редакции СНиП по водоснабжению и канализации):

СП 30.13330.2012 – Внутренний водопровод и канализация зданий (Актуализированная редакция СНиП 2.04.01-85)
заменен на

СП 30.13330.2016 – Внутренний водопровод и канализация зданий (Актуализированная редакция СНиП 2.04.01-85)
заменен на
СП 30.13330.2020 – Внутренний водопровод и канализация зданий (Актуализированная редакция СНиП 2.04.01-85)

СП 31.13330.2012 – Водоснабжение. Наружные мети и сооружения (Актуализированная редакция СНиП 2. 04.02-84)

СП 32.13330.2012 – Канализация. Наружные сети и сооружения (Актуализированная редакция СНиП 2.04.03-85)

СП 10.13130.2012 – Внутренний противопожарный водопровод (Требования пожарной безопасности)

СП 8.13130.2009 – Источники наружного противопожарного водоснабжения (Требования пожарной безопасности)

ГОСТ (оформление проектной документации систем водоснабжения и канализации ВК и НВК):

ГОСТ 21.601-79 – Водопровод и канализация. Рабочие чертежи.
заменен на
ГОСТ 21.601-2011 – Правила выполнения рабочей документации внутренних систем водоснабжения и канализации.

ГОСТ 21.604-82 – Водопровод и канализация. Наружные сети. Рабочие чертежи.
заменен на
ГОСТ 21.704-2011 – Правила выполнения рабочей документации наружных сетей водоснабжения и канализации.

ГОСТ 21.205-93 – Условные обозначения элементов санитарно-технических систем.

ГОСТ (трубы для водопровода и канализации):

ГОСТ 3262-75 – Трубы стальные водогазопроводные.

ГОСТ 6482-2011 – Трубы железобетонные безнапорные.

ГОСТ 6942-98 – Трубы чугунные канализационные и фасонные части к ним, предназначенные для систем внутренней канализации зданий.

ГОСТ 10704-91 – Трубы стальные электросварные прямошовные.

ГОСТ 18599-2001 – Трубы напорные из полиэтилена.

ГОСТ 31416-2009 – Трубы и муфты хризотилцементные.

ГОСТ ISO 2531-2012 – Трубы, фитинги, арматура и их соединения из чугуна с шаровидным графитом для водо- и газоснабжения.

ГОСТ Р 52134-2003 – Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления.

ГОСТ Р 52318-2005 – Трубы медные круглого сечения для воды и газа.

ГОСТ Р 53630-2009 – Трубы напорные многослойные для систем водоснабжения и отопления.

ГОСТ Р 54475-2011 – Трубы полимерные со структурированной стенкой и фасонные части к ним для систем наружной канализации.

ГОСТ (материалы и оборудование систем водопровода и канализации):

ГОСТ 1811-97 – Трапы для систем канализации зданий.

ГОСТ 5525-88 – Части соединительные чугунные.

ГОСТ 5915-70 – Гайки шестигранные.

ГОСТ 7338-90 – Пластины резиновые и резинотканевые.

ГОСТ 7798-70 – Болты с шестигранной головкой.

ГОСТ 8955-75 – Муфты прямые длинные.

ГОСТ 8957-75 – Муфты переходные.

ГОСТ 8958-75 – Ниппели двойные.

ГОСТ 8959-75 – Гайки соединительные.

ГОСТ 8961-75 – Контргайки.

ГОСТ 8966-75 – Муфты прямые стальные.

ГОСТ 8967-75 – Ниппели стальные.

ГОСТ 8968-75 – Контргайки стальные.

ГОСТ 8969-75 – Сгоны стальные.

ГОСТ 11614-94 – Краны смывные полуавтоматические.

ГОСТ 12815-80 – Фланцы арматуры соединительных частей и трубопроводов.

ГОСТ 12820-80 – Фланцы стальные плоские приварные.

ГОСТ 17375-2001 – Отводы крутоизогнутые.

ГОСТ 17376-2001 – Тройники.

ГОСТ 17378-2001 – Переходы.

ГОСТ 18297-96 – Приборы санитарно-технические чугунные эмалированные.

ГОСТ 19681-94 – Арматура санитарно-техническая водоразборная.

ГОСТ 21485-94 – Бачки смывные и арматура к ним.

ГОСТ 23289-94 – Арматура санитарно-техническая водосливная.

ГОСТ 23695-94 – Приборы санитарно-технические стальные эмалированные.

ГОСТ 25297-82 – Установки компактные для очистки поверхностных вод на питьевые нужды.

ГОСТ 25809-96 – Смесители и краны водоразборные.

ГОСТ 30493-96 – Изделия санитарные керамические.

ГОСТ 50851-96 – Мойки из нержавеющей стали.

ГОСТ Р 53961-2010 – Гидранты пожарные подземные.

На этой странице представлен перечень СП (актуализированных редакций СНиП) и ГОСТ по водоснабжению и канализации.

Наша проектная организация готова разработать для Вас проекты водоснабжения и канализации для объектов любой сложности на любом этапе проектирования.

СНиП 2.04.02 – 84*: Водоснабжение. Наружные сети и сооружения

Строительные нормы и правила наружного водоснабжения регламентируют устройство и эксплуатацию водопроводов, подающих воду к жилым домам и производственным объектам. В СНиП также указаны конструктивные характеристики комплектующих для сборки таких сетей.

Содержание

1. Актуальная редакция СНиП 2. 04.02–84 с изменениями
2. Новые моменты
3. Нормативные ссылки
4. Ответственность за несоблюдение норм и правил

Актуальная редакция СНиП 2. 04.02–84 с изменениями

Правила актуальны для всех видов сетей наружного водоснабжения. Они формируются на основании ГОСТ 25151 82, определяющего требования к водопроводу, основные термины и определения.

СНиП под термином «наружное водоснабжение» понимаются магистрали, проходящие вне зданий.

В первую очередь в комплекте нормативных документов указаны требования к качеству поступающей жидкости:

• Вода, подаваемая из сети центрального водопровода и позволяющая обеспечить ведение хозяйственной деятельности, а также используемая для питья, должна соответствовать стандартам качества, которые регламентируются ГОСТ и СанПиН.
• Определение качества жидкости для нужд производственных помещений зависит от технологических норм предприятия.
• Если планируется использовать воду для полива зеленых насаждений, она должна соответствовать санитарным и сельскохозяйственным нормам.

В стандартах перечислены виды труб, которые разрешено использовать для монтажа систем наружного водоснабжения. Список довольно длинный. На практике полиэтиленовые трубы в основном используются для наружных магистралей холодного водоснабжения. Они сочетают в себе такие качества, как длительный срок службы, низкое гидравлическое сопротивление, устойчивость к засорению отложениями и гибкость, что позволяет магистральному водопроводу выдерживать просадки и подвижки грунта.

Также прописан порядок расчета суточного потребления воды одним жильцом для домов разных типов:

• с внутренним трубопроводом ХВС и без ванны – 125–160 литров;
• с автономными водонагревательными приборами и ваннами – 160-230 литров;
• с ваннами и центральной системой горячего водоснабжения – 220-280 л.

Напор при входе в одноэтажный дом должен быть не менее 10 метров. Для каждого последующего этажа здания нужно увеличивать показатель на 4 метра. Диапазон температур в сети ГВС должен составлять 60–75 градусов, независимо от типа водопровода.

Температурный режим для помещений, в которых установлено холодное водоснабжение, не ниже двух градусов Цельсия. В помещениях без отопления применяют тепловую опору и теплоизоляцию или используют специальный нагревательный кабель.

Воздухоотводчик устанавливается вверху перемычки между стояками циркуляционной системы ГВС. В самых нижних точках всех стояков требуется установка спускных клапанов, заглушек или водопроводной арматуры.

При вводе трубопроводов горячего и холодного водоснабжения в дом или квартиру на узлах учета ее расхода монтируют обратные клапаны. Они предотвращают движение счетчика в обратном направлении. Без них, чтобы накрутить показания, можно подать разницу напоров на ХВС и ГВС.

Требования к устройству колодцев и колодцев, минимальные расстояния до магистральных канализационных сетей и других коммуникаций, особенности совместного хозяйственного и противопожарного водоснабжения также прописаны в нормативном акте.

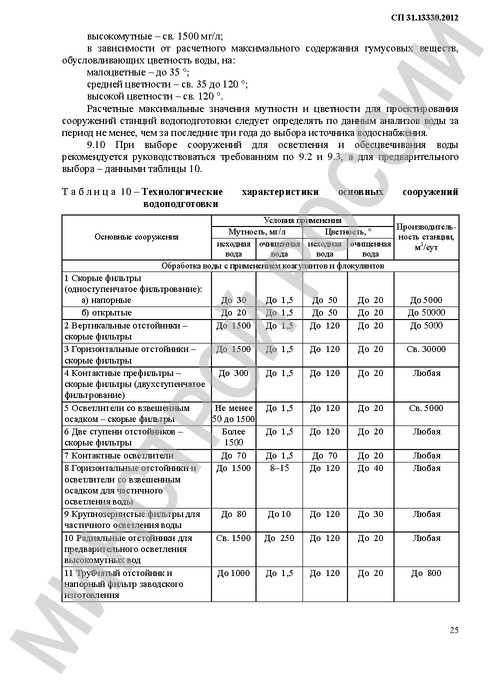

СП 31. 13330. 2012 г. – действующая редакция СНиП 2.04.02–84 вносит определенные изменения. Они обновляют предыдущий свод правил.

Новые моменты

Внесены изменения в общие правила. Они касались, в частности, использования водопроводных труб из различных материалов:

• Сифонные и самотечные водоводы изготовляют из прочных стальных или чугунных труб, но допускается применение трубопроводов из пластмассы и железобетона.
• Все линии, кроме железобетонных, проходят испытания на подъем.
• Трубопроводы металлические с антикоррозионной изоляцией. Из стали – катодная или защитная защита.

Кроме того, указано, что водопроводы из стеклокомпозитных труб с резьбовыми соединениями, а также блокировочные соединения муфтового и раструбного типа не требуют установки бетонных упоров.

Указаны точные испытательные давления. Для простых чугунных трубопроводов его коэффициент по отношению к внутреннему расчетному напору равен 1,5, для стальных и высокопрочных чугунных труб – 1,25, для полимерных систем – 1,3.

Также в новых главах описаны требования к устройству деформационных швов, которые защитят стыки ветвей от разрушения, и виды грунта для правильной прокладки автомобильных дорог.

Нормативные ссылки

Нормативный акт основан на нормативных правовых актах, приведенных в других документах. Наиболее значимые из них:

• СП 30.13330.2012 на основании СНиП 2.04.01-85. Внутренний водопровод и канализация зданий.
• СП 42.13330.2011 на основании СНиП 2.07.01-89. Городское планирование. Планировка и застройка городских и сельских поселений.
• ГОСТ 25151-82. Водоснабжение. Термины и определения.
• ГОСТ 2761-84. Источники централизованного питьевого водоснабжения. Гигиенические, технические требования и правила выбора.
• СанПиН 2.1.4.1074-01. Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества.
• СанПиН 2.1.4.1110-02. Зоны санитарной охраны источников водоснабжения и трубопроводов питьевой воды.

Однако список намного шире. Он включает в себя нормы, регулирующие пожарную безопасность, строительство зданий, нагрузки на гидротехнические сооружения, государственные стандарты на различные трубопроводы и санитарные требования к воде, забираемой из различных источников.

Ответственность за несоблюдение норм и правил

При обустройстве водопроводной сети необходимо учитывать все нюансы местного законодательства, а не только СНиП. Иногда нет возможности соблюсти требования, и не всегда принятая документация основывается на нормах СП.

В отдельных случаях допускается внесение изменений в проект схемы водоснабжения, но в соответствии с нормативами и региональной спецификой. Чтобы избежать разногласий, ведущих к привлечению к ответственности за нарушение СНиП, стоит заранее согласовать проект водопровода.

Внимательное изучение правил и местности перед началом любых работ предотвратит выплату крупных штрафов за любое, даже неосторожное, повреждение.

Штрафы для юридических лиц, давших поручения на выполнение работ, повлекших за собой аварии на сетях связи различной степени тяжести, достаточно велики – около 30 000 руб. Для должностных лиц размер штрафа составляет около 3000, а для физических лиц составит около 1500 рублей.

Нарушение норм устройства водопровода, повлекшее тяжкие последствия, может повлечь за собой уголовную ответственность.

Соблюдение правил и получение копии схемы разводки всех инженерных сетей поможет избежать наказания в будущем.
