Снип по электрике действующий: СП 76.13330.2016 Электротехнические устройства Актуализированная редакция СНиП 3.05.06-85

3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помеще­ниях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

526.2 При выборе средств соединения следует учитывать:

– материал проводника и его изоляцию;

– число и форму проводов, формирующих проводник;

– площадь поперечного сечения проводника;

– число проводников, которые будут соединены вместе.

1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях

Подробнее…

Основополагающим документом в проведении электромонтажа является ПУЭ (привила устройства электроустановок). Я не ставлю задачу процитировать все нормы и правила, это займет массу нашего времени. Рассмотрим основное, наиболее чисто встречающееся в повседневной жизни. Одно из первых вопросов возникающие при проведении электромонтажных работ является расчет нагрузок и сечения кабеля по току. Рассмотрим несколько таблиц из ПУЭ в которых указаны допустимые токи для разного сечения кабеля.

Таблица 1. 3.6.

Комментарий

Комментарий

В жилых зданиях сечения медных проводников должны соответствовать расчетным значениям, но быть не менее указанных в таблице 7.1.1.

и проводов электрических сетей в жилых зданиях

Подробнее. ..

7.1.71. Для защиты групповых линий, питающих штепсельные розетки для переносных электрических приборов, рекомендуется предусматривать устройства защитного отключения (УЗО).

7.1.76. Рекомендуется использовать УЗО, представляющее собой единый аппарат с автоматическим выключателем, обеспечивающим защиту от сверхтока.

Не допускается использовать УЗО в групповых линиях, не имеющих защиты от сверхтока, без дополнительного аппарата, обеспечивающего эту защиту.

При использовании УЗО, не имеющих защиты от сверхтока, необходима их расчетная проверка в режимах сверхтока с учетом защитных характеристик вышестоящего аппарата, обеспечивающего защиту от сверхтока.

7.1.79. В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА.

Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители).

Установка УЗО в линиях, питающих стационарное оборудование и светильники, а также в общих осветительных сетях, как правило, не требуется

7.1.80. В жилых зданиях УЗО рекомендуется устанавливать на квартирных щитках, допускается их установка на этажных щитках.

7.1.82. Обязательной является установка УЗО с номинальным током срабатывания не более 30 мА для групповых линий, питающих розеточные сети, находящиеся вне помещений и в помещениях особо опасных и с повышенной опасностью, например в зоне 3 ванных и душевых помещений квартир и номеров гостиниц.

Комментарий

7.1.83. Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников

Подробнее…

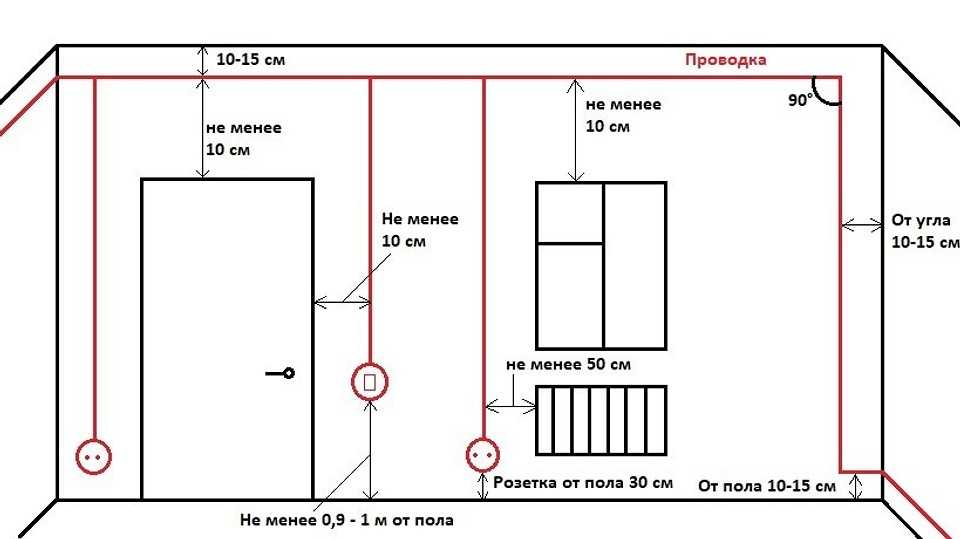

Штобление стен и потолков в квартирах панельных домов панельных домах Санкт-Петербурга и большей части России регламентируется достаточно противоречиво. Практический каждый электрик трактует эти правила как ему больше нравится. Единственный регион где законодательно запрещено любое штробление в квартирах панельных домов типовых серий является Москва. Во всех остальных городах и весях нашей необъятной страны нет такого руководства, которое настолько «заботиться» о своих согражданах.

Постановление правительства Москвы

11.При производстве работ по переустройству и (или) перепланировке жилых и нежилых помещений в многоквартирных домах и жилых домах не допускается: ……

11.11. Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов (в многоквартирных домах типовых серий).

Подробнее…

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный – L, нулевой рабочий – N и нулевой защитный – РЕ проводники).
Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.
Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.
Сечения проводников должны отвечать требованиям п. 7.1.45.

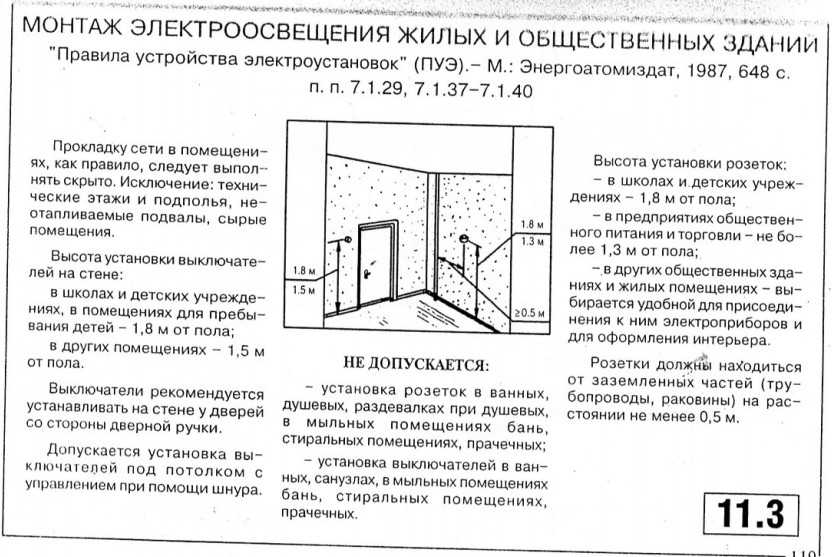

7.1.37. Электропроводку в помещениях следует выполнять сменяемой: скрыто – в каналах строительных конструкций, замоноличенных трубах; открыто – в электротехнических плинтусах, коробах и т. п.
В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто.
В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается.

Комментарий

7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках,

Подробнее…

Достаточно часто возникает вопрос прокладки проводки шлейфом (радиальная схема). При такой прокладке идет значительная экономия кабеля и снижаются трудозатраты. Однако и существует ряд минусов. Самый большой это то, что сила тока, проходящая через первую розетку, суммируется со всеми остальными розетками на шлейфе. Когда розеток много, нагрузка на первую контактную группу достаточно высока. Особенно актуально это для кухонь квартир, где большинство приборов имеют большое электропотребление. Сегодня действующий норматив по электромонтажным работам в квартирах СП 31-110-2003. Ссылка на пункт приведена ниже

зданий

8. СИЛОВЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СЕТИ

8.3 В радиальных схемах допускается присоединение шлейфом (РЕ проводники должны присоединяться с помощью ответвления) второго электроприемника, если это не противоречит требованиям по подключению конкретного оборудования, при этом тип и сечение проводников перемычек должны соответствовать проводникам основной питающей линии, в обоснованных случаях допускается подключение шлейфом до трех дополнительных электроприемников, при этом суммарная нагрузка по току не должна более чем в два раза превосходить значение номинального рабочего тока вводного аппарата головного (первого) электроприемника.

Контроль качества

ГОСТы и СНИПы для электриков

Электрику приходится выполнять ряд задач, начиная от прокладки и соединения жил кабелей и проводов, заканчивая расчётами освещения и подключением мощных электроустановок. Поэтому специалист должен не просто повесить лампочку и проложить провод, а сделать это так, чтобы оно безопасно функционировало. Например, нормы освещения регламентируются в устаревшем СНИП 23-05-95 и актуальном СП 52.13330.2016, а правила соединения и прокладки провода и другим электромонтажным работам описаны в ПУЭ. Помните и о нормативах, которые содержатся в других документах для определенных отраслей.

Но, стоит отметить, что знание пары документов недостаточно, ведь есть помещения с повышенной температурой и влажностью, такие как сауны и бани или пожароопасностью – склады ГСМ. Там нужно обеспечить безопасность, а для этого нужно знать и требования к электроустановкам, описанные в ГОСТ 30331.12-2001 (МЭК 364-7-703-84) и предельные температуры кабелей и проводов, описанные в других ГОСТах для электромонтеров.

Государственные и международные стандарты, СНиПы и нормативы важны как для электриков, которые занимаются проводкой в квартире, так и для работников предприятий. Ведь на группу допуска экзамены и по профессии проводят раз в год, а при авариях или перерыве в работе более чем на полгода – проводят повторные проверки знаний с занесением результатов в журнал.

Держать в голове все правила по электромонтажу хоть и нужно, но невозможно, поэтому любой уважающий себя инженер должен знать, где посмотреть эту информацию. Именно поэтому мы подготовили для наших читателей перечень стандартов, правил и других нормативных документов, которые вы можете прочитать в браузере или скачать бесплатно. Все ГОСТы и нормативы для электриков представлены в формате PDF. В этом большом списке есть как действующие документы, так и устаревшие, что позволит найти все нюансы самостоятельно:

ГОСТ 2.709-89: Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах.

ГОСТ 2.710-81: Обозначения буквенно-цифровые в электрических схемах.

ГОСТ 2.722-68: Обозначения условные графические в схемах. Машины электрические.

ГОСТ 2.755-87: Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения.

ГОСТ 10434-82: Соединения контактные электрические. Классификация. Общие технические требования

ГОСТ 12.1.030-81: ССБТ. Электробезопасность. Защитное заземление и зануление.

ГОСТ 12.1.051-90: Расстояния безопасности в охранной зоне линий электропередачи напряжением свыше 1000 В

ГОСТ 12.2.007.0-75: Изделия электротехнические. Общие требования безопасности.

ГОСТ 14209-85: Трансформаторы силовые масляные общего назначения. Допустимые нагрузки.

ГОСТ 14254-96 (МЭК 529-89): Степени защиты, обеспечиваемые оболочками (код IP).

ГОСТ 14255-69: Аппараты электрические на напряжение до 1000 В. Оболочки. Степени защиты

ГОСТ 15543.1-89: Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам

ГОСТ 16442-80: Кабели силовые с пластмассовой изоляцией. Технические условия

ГОСТ 21.607-82: Электрическое освещение территории промышленных предприятий. Рабочие чертежи.

ГОСТ 21.608-84: Внутреннее электрическое освещение. Рабочие чертежи.

ГОСТ 21. 613-88: Силовое электрооборудование. Рабочие чертежи.

ГОСТ 21.614-88: Изображения условные графические электрооборудования и проводок на планах.

ГОСТ 22483-77: Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров

ГОСТ 23274-84: Здания мобильные (инвентарные). Электроустановки. Общие технические условия

ГОСТ 2491-82: Пускатели электромагнитные низковольтные.

ГОСТ 26522-85: Короткие замыкания в электроустановках. Термины и определения.

ГОСТ 26824-2010: Здания и сооружения. Методы измерения яркости

ГОСТ 28249-93: Короткие замыкания в электроустановках. Методы расчета в ЭУ переменного тока напряжением до 1 кВ

ГОСТ 29322-2014: Напряжения стандартные

ГОСТ 30331.10-2001: Выбор и монтаж электрооборудования. Заземляющие устройства и защитные проводники

ГОСТ 31195.1-2012: Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 1. Общие требования

ГОСТ 32126.1-2013: Коробки и корпусы для электрических аппаратов, устанавливаемые в стационарные электрические установки бытового и аналогичного назначения. Часть 1. Общие требования

ГОСТ 32144-2013: Нормы качества электрической энергии в системах электроснабжения общего назначения

ГОСТ 52735-2007: Короткие замыкания в электроустановках. Методы расчета в электроустановках переменного тока напряжением свыше 1 кВ.

ГОСТ 8594-80: Коробки для установки выключателей и розеток

ГОСТ Р 50571.1-93: Электроустановки зданий. Основные положения.

ГОСТ 50571.1-2009: Электроустановки низковольтные. Часть 1.

ГОСТ Р 50571-4-44-2011: Защита от отклонений напряжения и электромагнитных помех

ГОСТ Р 50571.5.52-2011: Электроустановки низковольтные. Выбор и монтаж электрооборудования. Электропроводки

ГОСТ Р 50571.5.54-2013: Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов

ГОСТ Р 50571.5.56-2013: Электроустановки низковольтные. Выбор и монтаж электрооборудования. Системы обеспечения безопасности

ГОСТ Р 50571.11-96: Электроустановки зданий. Требования к специальным ЭУ. Ванные и душевые помещения

ГОСТ Р 50571.15-97: Электроустановки зданий. Выбор и монтаж электрооборудования. Электропроводки

ГОСТ Р 50571.16-2007: Электроустановки низковольтные. Часть 6. Испытания

ГОСТ Р 50571.21-2000: Заземление оборудования обработки информации

ГОСТ Р 50571.22-2000: Заземление оборудования обработки информации

ГОСТ Р 50571.28-2006: Электроустановки медицинских помещений

ГОСТ Р 52373-2005: Провода самонесущие изолированные и защищенные для ВЛ. Общие технические условия

ГОСТ Р 53073-2008: Лампы натриевые высокого давления. Эксплуатационные требования

ГОСТ Р 53769-2010: Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия.

ГОСТ Р 54945-2012: Здания и сооружения. Методы измерения коэффициента пульсации освещенности

ГОСТ Р 55706-2013: Освещение наружное утилитарное. Классификация и нормы.

ГОСТ Р МЭК 536-94: Классификация электротехнического и электронного оборудования по способу защиты от поражения электрическим током.

ГОСТ Р МЭК 61140-2000: Защита от поражения электрическим током.

ГОСТ Р МЭК 61386.24-2014: Трубные системы для прокладки кабелей. Часть 24. Трубные системы для прокладки в земле

СНиП 23-05-95: Естественное и искусственное освещение

СНиП 3.05.06-85: Электротехнические устройства

СП 6.13130.2013: Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности

СП 23-102-2003: Естественное освещение жилых и общественных зданий

СП 31-110-2003: Проектирование и монтаж электроустановок жилых и общественных зданий

СП 52.13330.2016: Естественное и искусственное освещение

СП 256.1325800.2016: Электроустановки жилых и общественных зданий. Правила проектирования и монтажа

ВСН 59-88: Электрооборудование жилых и общественных зданий. Нормы проектирования.

СН 541-82: Инструкция по проектированию наружного освещения

САНПИН 2.2.1/2.1.1.1278-03: Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий

Р. 3.5.1904-04: Использование ультрафиолетового бактерицидного излучения для обеззараживания воздуха в помещениях

РД 34.20.185-94: Инструкция по проектированию городских электрических сетей

Можно ли получить удар током от телевизионной антенны или спутникового кабеля?

Коаксиальный кабель можно разрезать или соединить, чтобы получить более длинный кабель, который идет к ТВ-приемнику, но какова вероятность того, что вас ударит током? Сращивание кабелей — деликатная работа, требующая точности и соблюдения надлежащих процедур, но почти каждый может сделать это безопасно.

Если вы не уверены, что ваш коаксиальный кабель находится под напряжением, всегда отключайте электричество в целях безопасности или обратитесь за помощью к местной антенной компании. Если вы не уверены, что сможете правильно или безопасно соединить коаксиальный кабель, всегда консультируйтесь с электриком.

Воздушные кабели по самой своей природе являются проводниками тока. Телевизионные антенны улавливают радиоволны из воздуха и передают их по коаксиальному кабелю на ваш телевизор. Благодаря этому процессу кабель использует электричество переменного тока, более высокую частоту, чем ваша электросеть.

Пусть это вас не пугает. Напряжение, поступающее по коаксиальному кабелю от телевизионной антенны, очень низкое. Если вы коснетесь живого тока, идущего от большинства антенн, вы, скорее всего, его не почувствуете, и он не причинит вам вреда. Большинство антенн не могут получить достаточно сигнала, чтобы нанести какой-либо ущерб, если вы прикоснетесь к ним, пока они находятся под напряжением.

Спутниковые тарелки работают иначе, чем антенны, поскольку они получают сигналы от спутников на орбите Земли, а не от волн в воздухе. У многих людей есть приставка Sky или телевизор со встроенным спутниковым ТВ-тюнером. Спутниковая антенна имеет другой ток, потому что сигналы, поступающие со спутников, принимаются на низких уровнях. Сигнал должен быть усилен спутниковым LNB, прежде чем он попадет на ваш ТВ-приемник. С этой целью на приемник подается постоянное напряжение постоянного тока для питания LNB. Напряжение составляет в среднем 13 В постоянного тока.

Напряжение выше, чем у пассивных телевизионных кабелей, но все же достаточно низкое, чтобы не причинить вреда, если вы прикоснетесь к нему.

Однако при подключении кабелей к спутниковой антенне вы можете почувствовать ток, что довольно часто. Вероятно, вы стоите на металлической лестнице или держите что-то металлическое, когда это происходит. Это также вероятно в сырую погоду. Скорее всего, течение вас все равно не поранит, но следует принять меры предосторожности, чтобы не упасть. Если можете, выключите спутниковую антенну или отсоедините ее от ресивера, чтобы ток не протекал по кабелям, пока вы с ней работаете.

Коммунальные системы питают несколько телевизионных систем вместо одной или пары в одном доме. Коммунальные системы могут быть подключены к 50 или 100 домам с таким количеством или более телевизионными системами. Объедините это с телевизионным оборудованием, усилителями и т. д., и напряжение в кабелях начнет расти.

Вероятность того, что кабели вызовут у вас поражение электрическим током, по-прежнему мала, но не подвергайте себя ненужному риску. Коммунальные системы должны быть подключены к заземлению в целях безопасности, но некоторые этого не делают, особенно старые системы, которые были установлены неправильно.

CAI имеет предел безопасности до 5 устройств, подключенных к вашей телевизионной системе одновременно. Как только вы достигнете 6 или более единиц оборудования, вам необходимо заземлить систему или подписать заявление об отказе от ответственности для установщика.

Если к вашей телевизионной системе подключено 6 или более единиц AV-оборудования, ток прикосновения может накапливаться, что может привести к травме, если кто-то дотронется до него. Травмы возникают не только от тока, но и от слишком большого количества оборудования, которое может упасть и причинить вред.

Ограничение в 5 предметов не является правилом, но эта мера помогает ограничить юридическую ответственность в случае аварии.

Исследователи отмечают, что люди могут одновременно поглощать до 50 В без травм и повреждений. Многие системы теперь работают до 50 В, чтобы получить максимальную мощность при минимальном риске повреждения. Многие электрические трансформаторы имеют напряжение ниже 50 В в целях безопасности, а цепь звонка на вашем телефоне, которая заставляет его звонить, когда вам звонят, имеет напряжение 50 В. Любое устройство или кабель, работающий при напряжении 50 В или ниже, скорее всего, не причинит вам вреда и не приведет к сильному поражению электрическим током.

Однако, если система установлена ​​неправильно, в кабелях могут быть сильные токи. Кроме того, некоторые телевизоры старого образца, такие как телевизоры с электронно-лучевой трубкой (ЭЛТ), имеют напряжение около 25 000 В. Еще одна проблема заключается в том, что ваш телевизор, в отличие от других бытовых приборов в вашем доме, не заключен в металлический корпус. Часто единственным открытым металлом является штекер антенны, на котором может возникать нежелательное напряжение. К счастью, большинство современных телевизоров более безопасны, чем старые модели, и не рассчитаны на чрезвычайно высокие напряжения.

Неправильная установка вашего устройства может привести к высокому напряжению в коаксиальном кабеле, но это чаще встречается в очень старых установках. В наши дни большинство новых систем включают в себя УЗО и автоматические выключатели, которые отключают электропитание, когда что-то не так или небезопасно.

Хотя в большинстве случаев сила тока или напряжение в коаксиальных кабелях слишком малы, чтобы их можно было заметить или почувствовать, при работе следует соблюдать все надлежащие меры предосторожности. Сращивание коаксиальных кабелей все еще может быть опасным, если вы сделаете что-то неправильно.

• Начните с очевидного, выключив все телевизионное оборудование.

• Вы также хотите отключить электропитание.

• Убедитесь, что вы используете резаки или ручные инструменты с надлежащей электрической изоляцией.

• Заземлите телевизионную систему в целях безопасности.

• Наймите профессионала, если вы не уверены, что сможете справиться с этим самостоятельно или безопасно.

• Если вы стоите на лестнице, пристегивайтесь.

• Не работайте с антенной или спутниковой антенной на улице в сырую погоду.

Соблюдение нескольких дополнительных мер безопасности гарантирует, что вы сможете сращивать коаксиальные кабели так, как душе угодно, не подвергая себя ненужному риску.

Можно ли получить удар током от телевизионной антенны/спутникового кабеля?

Если вы хотите соединить/разрезать коаксиальный кабель, который питает ваш телевизор или спутниковый ресивер, и хотите знать, собираетесь ли вы получить удар током или безопасно ли это делать, прочтите этот блог, чтобы получить помощь и советы. . Я думаю, что у большинства пользователей в тот или иной момент был какой-то удар электрическим током, поэтому вы правы, чтобы провести некоторое исследование, прежде чем играть со своими телевизионными кабелями.

Прежде чем продолжить, я просто хочу убрать с дороги общее заявление об отказе от ответственности. Нет никакой замены для безопасности, поэтому, если вы беспокоитесь о том, чтобы не перерезать кабель, который может или не может питать ваш телевизор, вы должны сначала проверить, что он находится под напряжением и/или отключить электричество, чтобы быть в безопасности. Если вас это беспокоит, вам следует проконсультироваться с компетентным/квалифицированным электриком или установщиком. Я не несу никакой ответственности за любые убытки, вред, ущерб или травмы, которые могут возникнуть в результате любой интерпретации содержания этой статьи.

Проводят ли ток телевизионные/радио антенные кабели?

То, как работают телевизионные антенны и спутниковые тарелки, по своей природе является источником тока. Телевизионная антенна будет улавливать радиоволны, находящиеся в воздухе, и передавать их по коаксиальному кабелю, который питает ваши телевизионные позиции. «Сигнал» в кабеле на самом деле представляет собой электричество переменного тока, частота которого намного, намного выше, чем у вашей электросети. Это не означает, что вы не можете врезаться в кабель, так как напряжение, наводимое на коаксиальный кабель от телевизионной антенны, очень и очень низкое. Чтобы дать вам представление, уровень телевизионного сигнала около 60 дБмкВ равен 1 мВ. Это одна тысячная вольта, которую вы не почувствуете, если прикоснетесь к ней, и не причинит вам никакого вреда. Даже если у вас есть очень сильный сигнал в положении вашего телевизора 80 дБмкВ, это все равно соответствует только 10 мВ, что составляет сотые доли вольта. Маловероятно, что у вас будет уровень сигнала намного выше 80 дБмкВ, поскольку при более высоком уровне вы, вероятно, перегрузитесь, вы ТВ-тюнер и вызовете плохой прием ТВ. Да, слишком много сигнала – это вещь!

Системы с главным усилителем/небесными дистанционными глазами/линейным питанием

Для некоторых типов телевизионных антенных систем питание от линии постоянного тока передается по коаксиальному кабелю одновременно с сигналом, питаемым по линии электропередачи. оборудование. Типичными примерами того, где это может быть, является блок питания, обеспечивающий питание для топового усилителя и линейное питание от коробки Sky или чего-то подобного, питающего линейный усилитель и/или удаленные волшебные глаза, которые позволят вам управлять вашим оборудованием. из другой комнаты. В подобных ситуациях по коаксиальному кабелю все еще будет проходить небольшой ток. Большинство блоков питания для топовых усилителей рассчитаны примерно на 5–12 В постоянного тока, но некоторые — на 18–24 В постоянного тока для коммунальных телевизионных систем. Большинство систем воспроизведения Sky, системы дистанционного наблюдения будут только 9-12 В постоянного тока.

‍

Есть ли ток в коаксиальных кабелях спутниковой антенны?

Спутниковые тарелки по своей сути очень похожи на телевизионные антенны, они улавливают сигналы, передаваемые на землю из космоса, и передают их на ваш спутниковый ресивер. Обычно это что-то вроде приставки Sky/Freesat или телевизора со встроенным спутниковым ТВ-тюнером. Разница со спутниковыми антеннами с точки зрения тока заключается в том, что, поскольку сигналы передаются на землю и принимаются на таком низком уровне, сигнал должен быть действительно усилен спутниковым LNB, прежде чем он сможет быть доставлен на ваш спутниковый ресивер. Для этого спутниковый приемник подает постоянное напряжение постоянного тока для питания LNB. Обычно это 13 В постоянного тока, но переключающие LNB, такие как универсальные Quad LNB, также используют 18 В постоянного тока для переключения между сигналами с горизонтальной и вертикальной поляризацией. Хотя это значительно выше, чем у пассивных ТВ/радио кабелей, это все же намного ниже всего, что может когда-либо причинить вам вред. Это не значит, что вы этого не почувствуете. Я действительно НЕ СОВЕТУЮ ЭТОГО, но я работал с парнем, который клал кабели в рот на язык, чтобы проверить, подключены ли они!

Если вы подсоединяете кабели к спутниковой антенне и чувствуете ток, это происходит гораздо чаще, так как обычно вы стоите на металлической лестнице или держитесь за металлическую опору строительных лесов и т. д. Вы могли заметить, что это увеличивается в сырую погоду. Это вряд ли когда-либо причинит вам вред, но вы не хотели бы, чтобы это застало вас врасплох, заставило вас прыгнуть и упасть с лестницы (к которой вы должны быть пристегнуты). В подобных ситуациях рекомендуется отключить/или отсоединить спутниковые кабели от спутникового ресивера, чтобы ток не поступал на спутниковую антенну, пока вы с ней работаете.

Коммунальные телевизионные системы

Коммунальные телевизионные системы отличаются от обычных телевизионных систем тем, что потенциально система может обслуживать сотни квартир, которые, в свою очередь, могут снабжать сотнями подключенного телевизионного оборудования. Все это вместе со всеми усилителями и оборудованием, которое требуется для телевизионной системы, в первую очередь имеет накопительный эффект, и на кабелях может накапливаться напряжение. По-прежнему маловероятно, что это когда-либо будет причинять вред, но вы не должны принимать это как должное. Телевизионные системы, которые питают несколько жилых помещений, всегда должны быть подключены к заземлению в целях электробезопасности, но это не всегда так. Особенно со старыми телевизионными системами. Я предупреждаю вас, когда вы работаете с телевизионными системами, которые отключают кабели или отключают оборудование, и многие жители выйдут и скажут вам, что их телевизор выключился. Они нередко пытаются перенастроиться в это время, когда сигнал отсутствует, и удалить все свои сохраненные службы, ожидая, что они обвинят вас в том, что они не работают, когда вы уйдете. Повторная настройка телевизора должна решить эту проблему.

CAI – 6 единиц аудиовизуального оборудования Заявление об отказе от ответственности

CAI интерпретирует электробезопасность в домашних условиях как безопасную для 5 единиц оборудования, подключенных к вашей телевизионной системе. Если у вас их 6 или больше, то система должна быть заземлена или клиент должен быть проинформирован об этой ситуации и подписан отказ от ответственности, чтобы отказаться от любой ответственности со стороны установщиков. Теория, лежащая в основе этого, заключается в том, что при подключении к вашей системе 6 или более единиц AV-оборудования существует вероятность накопления тока прикосновения, что может привести к травме, если вы коснетесь его, не обязательно из-за самого тока, но потенциально может привести к тому, что вы падение или что-то подобное, что может привести к несчастному случаю. Обратите внимание, что это не регулирование, я еще не встречал ни одной компании, которая делала бы это с отечественными системами неукоснительно, но, по их мнению, этих мер было бы достаточно, чтобы ограничить юридическую ответственность. Я советую вам связаться с ними напрямую для получения дополнительной информации, так как это могло измениться на момент, когда вы читали это.

Защита от поражения электрическим током Очевидно до 50 В (не мои слова)

Говорят, что человек может поглощать электрическое напряжение до 50 В без травм и повреждений. По этой причине многие системы будут работать до 50 В. Такие системы, как Power over Ethernet (POE), имеют напряжение 24-48 В, кольцевая цепь, которая идет по вашей телефонной линии (вероятно, скоро перестанет функционировать), которая заставляет ваш телефон звонить, имеет напряжение 50 В. По этой причине многие электрические трансформаторы выдают напряжение ниже 50 В. Чтобы было понятно, что это не моя интерпретация, а чужая.

‍

Неисправность/ Плохая электрическая установка может пропускать большие токи

В условиях неисправности возможно наличие высокого напряжения/тока на коаксиальном кабеле, питающем телевизионную антенну или спутниковую антенну. Вам может быть трудно в это поверить, но многие старые телевизоры с электронно-лучевой трубкой (ЭЛТ) имеют напряжение около 25 000 В внутри телевизора. Поскольку телевизоры не являются «бытовой техникой», такой как морозильники, холодильники, стиральные машины и т. металлическая внешняя оболочка. У них часто нет заземления в сетевой вилке. Это означает, что единственный открытый кусок металла снаружи телевизора, как правило, сам штекер антенны, не исключено, что здесь может быть нежелательное напряжение. К счастью, большинство новых LED/LCD/OLED телевизоров не достигают такого высокого напряжения.

Также не исключено, что плохая электрическая установка может вызвать нежелательное высокое напряжение на коаксиальном телевизионном кабеле. Это действительно не распространено, и вполне вероятно, что вы когда-либо столкнетесь с подобной ситуацией на очень старых электрических установках. Я добавлю, что несколько лет назад я посетил семью в Ирландии, и тот, кто прокладывал их электрические кабели, вообще прошел мимо платы предохранителей! Это действительно было небезопасно. К счастью, большинство новых систем включают в себя УЗО и автоматические выключатели, которые немедленно отключают электропитание, если что-то небезопасно.

Меры безопасности, которые вы можете предпринять

Я понимаю, что большая часть этой статьи была написана для наихудшего сценария, поскольку я хочу убедиться, что вы в безопасности и что никто не вернется ко мне и не скажет, что их ударило током. сами и что я виноват (пожалуйста, прочитайте заявление об отказе от ответственности еще раз). Учитывая все это, есть несколько мер безопасности, которые вы можете предпринять.

-Выключите все телевизионное оборудование при работе с телевизионными кабелями.

-Отключить электропитание.

-Используйте кусачки/ручные инструменты с соответствующей электрической изоляцией. Большинство наборов для электриков рассчитаны на напряжение до 1000 В.

– Системы наземного телевидения по электробезопасности. Вы можете использовать временное заземление во время работы с телевизионной системой.

– Наймите профессионала, если есть сомнения.

‍
