9. Каменные работы ПОСТАНОВЛЕНИЕ Госстроя РФ от 17.09.2002 N 123 “О ПРИНЯТИИ СТРОИТЕЛЬНЫХ НОРМ И ПРАВИЛ РОССИЙСКОЙ ФЕДЕРАЦИИ “БЕЗОПАСНОСТЬ ТРУДА В СТРОИТЕЛЬСТВЕ. ЧАСТЬ 2. СТРОИТЕЛЬНОЕ ПРОИЗВОДСТВО” (вместе с “БЕЗОПАСНОСТЬ ТРУДА В СТРОИТЕЛЬСТВЕ. ЧАСТЬ 2. СТРОИТЕЛЬНОЕ ПРОИЗВОДСТВО. СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА РОССИЙСКОЙ ФЕДЕРАЦИИ. СНиП 12-04-2002”)

действует Редакция от 17.09.2002Подробная информация

9. Каменные работы

9.1 Организация работ

9.1.1 При выполнении каменных работ необходимо предусматривать мероприятия по предупреждению воздействия на работающих следующих опасных и вредных производственных факторов:

расположение рабочих мест вблизи перепада по высоте 1.3 м и более;

падение вышерасположенных материалов, конструкций и инструмента;

самопроизвольное обрушение элементов конструкций;

движущиеся части машин и передвигаемые ими конструкции и материалы.

9.1.2 При наличии опасных и вредных производственных факторов, указанных в 9.1.1, безопасность каменных работ должна быть обеспечена на основе выполнения содержащихся в организационно-технологической документации (ПОС, ППР и др.) следующих решений по охране труда:

организация рабочих мест с указанием конструкции и места установки необходимых средств подмащивания, грузозахватных устройств, средств контеризации и тары;

последовательность выполнения работ с учетом обеспечения устойчивости возводимых конструкций;

определение конструкции и мест установки средств защиты от падения человека с высоты и падения предметов вблизи от здания;

дополнительные меры безопасности по обеспечению устойчивости каменной кладки в холодное время года.

9.1.3 Кладка стен каждого вышерасположенного этажа многоэтажного здания должна производиться после установки несущих конструкций междуэтажного перекрытия, а также площадок и маршей в лестничных клетках.

При необходимости возведения каменных стен вышерасположенного этажа без укладки перекрытий или покрытий необходимо применять временные крепления этих стен.

9.1.4 При монтаже перекрытий и других конструкций необходимо выполнять требования раздела 8 настоящих норм и правил.

9.1.5 При кладке наружных стен зданий высотой более 7 м с внутренних подмостей необходимо по всему периметру здания устраивать наружные защитные козырьки, удовлетворяющие следующим требованиям:

ширина защитных козырьков должна быть не менее 1,5 м, и они должны быть установлены с уклоном к стене так, чтобы угол, образуемый между нижележащей частью стены здания и поверхностью козырька, был 110°C, а зазор между стеной здания и настилом козырька не превышал 50 мм;

защитные козырьки должны выдерживать равномерно распределенную снеговую нагрузку, установленную для данного климатического района, и сосредоточенную нагрузку не менее 1600 Н (160 кгс), приложенную в середине пролета;

первый ряд защитных козырьков должен иметь защитный настил на высоте не более 6 м от земли и сохраняться до полного окончания кладки стен, а второй ряд, изготовленный сплошным или из сетчатых материалов с ячейкой не более 50+50 мм, устанавливаться на высоте 6-7 м над первым рядом, а затем по ходу кладки переставляться через 6-7 м.

9.2 Организация рабочих мест

9.2.1 Кладку необходимо вести с междуэтажных перекрытий или средств подмащивания. Высота каждого яруса стены назначается с таким расчетом, чтобы уровень кладки после каждого перемащивания был не менее чем на два ряда выше уровня нового рабочего настила.

9.2.2 Средства подмащивания, применяемые при кладке должны отвечать требованиям СНиП 12-03. Конструкция подмостей и допустимые нагрузки должны соответствовать предусмотренным в ППР.

Запрещается выполнять кладку со случайных средств подмащивания, а также стоя на стене.

9.2.3 Кладку карнизов, выступающих из плоскости стены более чем на 30 см, следует осуществлять с наружных лесов или навесных подмостей, имеющих ширину рабочего настила не менее 60 см. Материалы следует располагать на средствах подмащивания, установленных с внутренней стороны стены.

9.2.4 При кладке стен здания на высоту до 0,7 м от рабочего настила и расстоянии от уровня кладки с внешней стороны до поверхности земли (перекрытия) более 1,3 м необходимо применять ограждающие (улавливающие) устройства, а при невозможности их применения – предохранительный пояс.

9.2.5 При перемещении и подаче на рабочие места грузоподъемными кранами кирпича, керамических камней и мелких блоков необходимо применять поддоны, контейнеры и грузозахватные устройства, предусмотренные в ППР, имеющие приспособления, исключающие падение груза при подъеме и изготовленные в установленном порядке.

9.2.6 Рабочие, занятые на установке, очистке или снятии защитных козырьков, должны работать с предохранительными поясами.

Ходить по козырькам, использовать их в качестве подмостей, а также складывать на них материалы не допускается.

9.1.7 Обрабатывать естественные камни в пределах территории строительной площадки необходимо в специально выделенных местах, где не допускается нахождение лиц, не участвующих в данной работе. Рабочие места, расположенные на расстоянии менее 3 м друг от друга, должны быть разделены защитными экранами.

9.3 Порядок производства работ

9.3.1 Кладка стен ниже и на уровне перекрытия, устраиваемых из сборных железобетонных плит, должна производиться с подмостей нижележащего этажа.

Не допускается монтировать плиты перекрытия без предварительно выложенного из кирпича бортика на два ряда выше укладываемых плит.

9.3.2 Расшивку наружных швов кладки необходимо выполнять с перекрытия или подмостей после укладки каждого ряда. Запрещается находиться рабочим на стене во время проведения этой операции.

9.3.3 Установка креплений карниза, облицовочных плит, а также опалубки кирпичных перемычек должна выполнять в соответствии с рабочей документацией.

Снимать временные крепления элементов карниза, а также опалубки кирпичных перемычек допускается после достижения раствором прочности, установленной ППР.

9.3.4 При облицовке стен крупными бетонными плитами необходимо соблюдать следующие требования:

облицовку следует начинать с укладки в уровне междуэтажного перекрытия опорного Г-образного ряда облицовочных плит, заделываемых в кладку, а затем устанавливать рядовые плоские плиты с креплением их к стене;

при толщине облицовочных плит более 40 мм облицовочный ряд должен ставиться раньше, чем выполняется кладка, на высоту ряда облицовки;

не допускается установка облицовочных плит любой толщины выше кладки стены более чем на два ряда плит.

9.3.5 При кладке или облицовке наружных стен многоэтажных зданий запрещается производство работ во время грозы, снегопада, тумана, исключающих видимость в пределах фронта работ, или при ветре скоростью более 15 м/с.

9.3.6 Способом замораживания на обыкновенных растворах разрешается возводить здания не более 4 этажей и не выше 15 м.

9.3.7 Для каменных конструкций, выполненных способом замораживания, в ППР должен быть определен способ оттаивания конструкций (искусственный или естественный) и указаны мероприятия по обеспечению устойчивости и геометрической неизменяемости конструкций на период оттаивания и набора прочности раствора.

9.3.8 В период естественного оттаивания и твердения раствора в каменных конструкциях, выполненных способом замораживания, следует установить постоянное наблюдение за ними. Пребывание в здании или сооружении лиц, не участвующих в мероприятиях по обеспечению устойчивости указанных конструкций, не допускается.

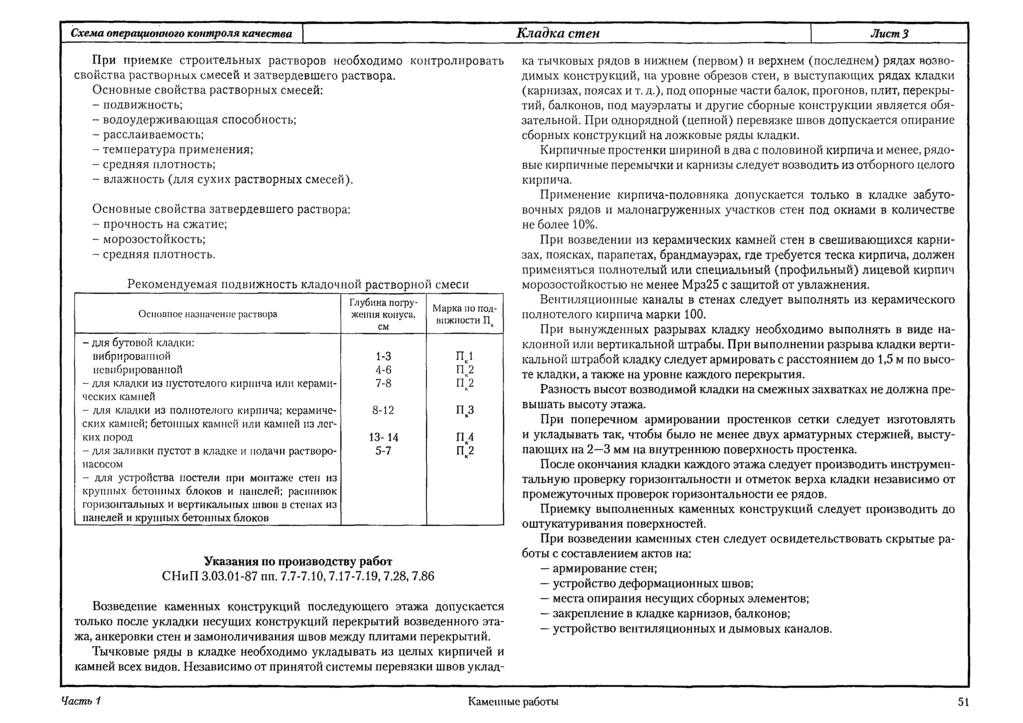

Кирпичная кладка. Требования СНиП по качеству

  1. Кирпичная кладка

Требования СНиП 3. 03.01-87 «Несущие и ограждающие конструкции»

1.7.90.

Толщина швов кладки должна быть:

 Горизонтальных12 (-2) (+3) мм;
 вертикальных10 (-2) (+5) мм.
2.7.90.

Отклонения в размерах конструкций от проектных не должны превышать:

 Толщина конструкций15 мм
 По отметкам опорных поверхностей10 мм
 По ширине простенков15 мм
 По ширине проемов15 мм
 По смещению вертикальных осей оконных проемов20 мм
 По смещению осей конструкций10 мм
3.7.90.

Отклонения поверхностей и углов кладки от вертикали не должны превышать:

 На один этаж10 мм
 На всё здание высотой более двух этажей15 мм
4.7.90.Отклонения рядов кладки от горизонтали на 10 м длины стены не должны превышать 15 мм.
5.7.90.Неровности на вертикальной поверхности кладки, обнаруженные при накладывании рейки длиной 2 м не должны превышать 10 мм.
6.7.17.Укладка тычковых рядов под опорные части балок, прогонов, плит перекрытий, балконов и другие сборные конструкции является обязательной при многорядной перевязке швов.
7.7.87.В дверных и оконных проемах должны быть установлены антисептированные деревянные пробки согласно проекту.
8.7.87.Размер площадки опирания железобетонных конструкций на стены должен быть по проекту.
9.

Разность отметок лицевых поверхностей двух смежных плит перекрытий в стыке не должна превышать при длине плиты:

 до 4 м5 мм;
 свыше 4 м10 мм.
10.7.7.При вынужденных разрывах кладку выполнять в виде наклонной или вертикальной штрабы.
11.7.8.При выполнении вертикальной штрабы в швы должна быть заложена арматура из стержней диаметром не более 8 мм с расстоянием до 2 м по высоте кладки, а также в уровне каждого перекрытия.
Количество стержней арматуры должно быть не менее трех в одном уровне.
12.7.13.Высота кирпичных неармированных перегородок, не раскрепленных перекрытиями или временными креплениями, не должна превышать 1,8 м для перегородок толщиной 12 см.
13.7.21.При кладке в пустошовку глубина не заполненных раствором швов с лицевой стороны не должна превышать 15 мм в стенах и 10 мм ( только вертикальных швов ) в столбах.
14.7.29.

Армированная кладка должна выполняться с соблюдением следующих правил:

 Толщина швов в кладке должна превышать сумму диаметров пересекающейся арматуры не менее чем на 4 мм при толщине шва не более 16 мм;
 При поперечном армировании простенков сетки следует изготавливать и укладывать так, чтобы не менее двух арматурных стержней, из которых сделана сетка, выступали на 2-3 мм на внутреннюю поверхность простенка.
