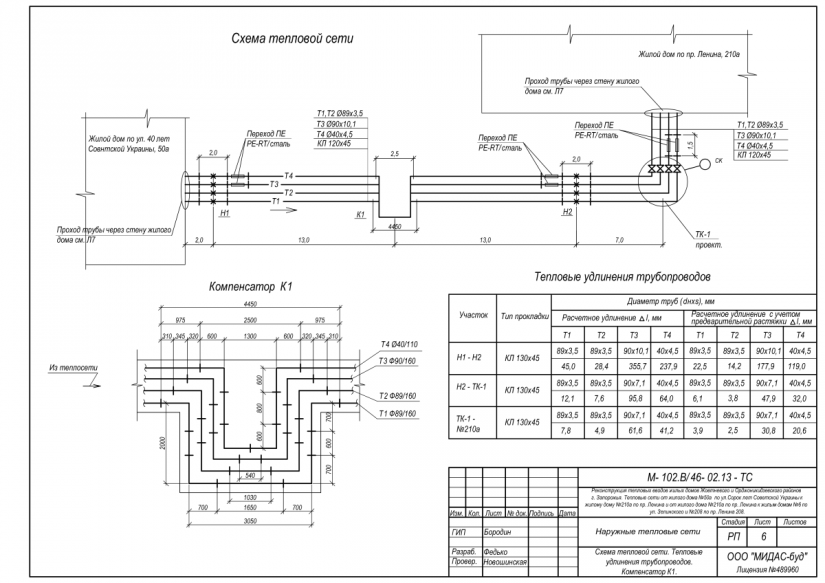

Область и условия применения	Настоящие нормы следует соблюдать при проектировании тепловых сетей, транспортирующих горячую воду с температурой до 200 град. С и давлением до 2,5 Мпа и водяной пар с температурой до 440 град. С и давлением до 6,3 Мпа, и сооружений на них (насосных, павильонов и др.). Требования норм распространяются на водяные (включая сети горячего водоснабжения), паровые и конденсатные тепловые сети от выходных задвижек наружных коллекторов или от стен источников теплоты до выходной запорной арматуры тепловых пунктов зданий и сооружений.
Оглавление	1 Общие положения 2 Тепловые потоки 3 Схемы тепловых сетей, системы теплоснабжения, системы сбора и возврата конденсата Схемы тепловых сетей, системы теплоснабжения Системы сбора и возврата конденсата 4 Теплоносители и их параметры. Регулирование отпуска теплоты 5 Гидравлические расчеты и режимы тепловых сетей 6 Трасса и способы прокладки тепловых сетей 7 Конструкции трубопроводов 8 Исключен 9 Строительные конструкции Нагрузки и воздействия Подземная прокладка Надземная прокладка 10 Защита трубопроводов от наружной коррозии 11 Тепловые пункты 12 Электроснабжение и система управления Электроснабжение Автоматизация и контроль Диспетчерское управление Телемеханизация Связь 13 Дополнительные требования к проектированию тепловых сетей в особых природных и климатических условиях строительства Общие требования Районы с сейсмичностью 8 и 9 баллов Районы вечномерзлых грунтов Подрабатываемые территории Просадочные, засоленные и набухающие грунты Биогенные грунты (торфы) и илистые грунты Приложение 1 Основные буквенные обозначения величин Приложение 2 Укрупненные показатели максимального теплового потока на отопление жилых зданий на 1 м2 общей площади Вт Приложение 3 Укрупненные показатели среднего теплового потока на горячее водоснабжение Приложение 4 Формулы для гидравлического расчета трубопроводов водяных тепловых сетей Приложение 5 Коэффициент для определения суммарных эквивалентных длин местных сопротивлений Приложение 6 Расстояния от строительных конструкций тепловых сетей или оболочки изоляции трубопроводов при бесканальной прокладке до сооружений и инженерных сетей Приложение 7 Основные требования к размещению трубопроводов при их прокладке в непроходных каналах, тоннелях, надземной и в тепловых пунктах Приложение 8 Определение нагрузок на опоры труб Приложение 9 Методика определения диаметра спускных устройств водяных тепловых сетей Приложение 10 Условные проходы штуцеров и арматуры для выпуска воздуха при гидропневматической промывке, спуска воды и подачи сжатого воздуха Приложение 11 Условные проходы штуцеров и запорной арматуры для пускового и постоянного дренажа паропроводов Приложение 12-19 исключены Приложение 20 Виды покрытий для защиты наружной поверхности труб тепловых сетей от коррозии Приложение 21 Выбор способа обработки воды для централизованного горячего водоснабжения в закрытых системах теплоснабжения Приложение 22 Годовые расходы теплоты жилыми и общественными зданиями для жилых районов города и других населенных пунктов Приложение 23 Расчетный расход воды для подпитки водяных тепловых сетей, число и емкость баков-аккумуляторов и баков запаса подпиточной воды и требования по их установке
Разработан	НИИОСП им. Н.М. Герсеванова Госстроя СССР 109428, г. Москва, 2-я Институтская, 6 ВНИПИ Теплопроект Минмонтажспецстроя СССР 143360, г. Апрелевка Московской обл. ЦНИИЭП жилища Госгражданстроя 127434, Москва, Дмитровское шоссе, д. 9, корп. Б, ЦНИИЭП жилища ЦНИИЭП инженерного оборудования Госгражданстроя 117853, г. Москва, ул. Профсоюзная, 93А МНИИТЭП ГлавАПУ Мосгорисполкома Донецкий Промстройниипроект ВНИПИэнергопром Минэнерго СССР ВГНИПИ Теплоэлектропроект Минэнерго СССР ВТИ им. Ф.Э.Дзержинского Минэнерго СССР ЦНИИЭП учебных зданий Госгражданстроя
Утвержден	Госстрой СССР (30.12.1986)
Опубликован	ГП ЦПП 1994
Дата введения в действие	1988-01-01
Дата актуализации текста	2008-10-01
Дата окончания срока действия	2003-09-01
Статус	не действующий
	Показать текст СНиП 2.04.07-86*

СП 124.

13330.2012 (СНиП 41-02-2003) · СП 124.13330.2012. Свод правил. Тепловые сети. Актуализированная редакция СНиП 41-02-2003

Сокращения

---

АВР — Автоматическое включение резервного насоса

см. страницу термина

АЗС — Автомобильные заправочные станции

см. страницу термина

АУУ — Автоматизированный узел управления

Устройство с комплектом оборудования, устанавливаемое в месте подключения системы отопления здания или его части к распределительным тепловым сетям от центрального теплового пункта и позволяющее изменить температурный и гидравлический режимы систем отопления, обеспечить учет и регулирование расхода тепловой энергии
см. страницу термина

ВЧШГ — Высокопрочный чугун с шаровидным графитом

см. страницу термина

КИП — Контрольно-измерительные пункты

см. страницу термина

ОДК — Оперативный дистанционный контроль

см. страницу термина

ОДС — Объединенная диспетчерская служба города

см. страницу термина

РОУ, РУ, ОУ — Редукционно-охладительные, редукционные или охладительные установки

см. страницу термина

СК — Сильфонные компенсаторы

см. страницу термина

СКУ — Сильфонные компенсирующие устройства

см. страницу термина

СЦТ — Система централизованного теплоснабжения

Система, состоящая из одного или нескольких источников теплоты, тепловых сетей (независимо от диаметра, числа и протяженности наружных теплопроводов) и потребителей теплоты
см. страницу термина

ЦТП — Центральные тепловые пункты

см. страницу термина

Термины

---

Автоматизированный узел управления (АУУ)

Устройство с комплектом оборудования, устанавливаемое в месте подключения системы отопления здания или его части к распределительным тепловым сетям от центрального теплового пункта и позволяющее изменить температурный и гидравлический режимы систем отопления, обеспечить учет и регулирование расхода тепловой энергии

см. страницу термина

Вероятность безотказной работы системы

Способность системы не допускать отказов, приводящих к падению температуры в отапливаемых помещениях жилых и общественных зданий ниже нормативных
см. страницу термина

Квартальные тепловые сети

Распределительные тепловые сети внутри кварталов городской застройки
см. страницу термина

Коммуникационный коллектор

Протяженное проходное подземное сооружение, предназначенное для совместной прокладки и обслуживания инженерных коммуникаций, с внутренними инженерными системами, обеспечивающими его функционирование
см. страницу термина

Коэффициент готовности (качества) системы

Вероятность работоспособного состояния системы в произвольный момент времени поддерживать в отапливаемых помещениях расчетную внутреннюю температуру, кроме периодов снижения температуры, допускаемых нормативами
см. страницу термина

Магистральные тепловые сети

Тепловые сети (со всеми сопутствующими конструкциями и сооружениями), транспортирующие горячую воду, пар, конденсат водяного пара, от выходной запорной арматуры (исключая ее) источника теплоты до первой запорной арматуры (включая ее) в тепловых пунктах или до первой запорной арматуры на ответвлении (включая ее)
см. страницу термина

Мероприятия по сохранению устойчивости конструкций тепловых сетей

16.16 При подземном и надземном способах прокладки тепловых сетей в просадочных (при оттаивании) вечномерзлых грунтах необходимо предусматривать следующие …:

прокладку сетей в каналах или тоннелях с естественной или искусственной вентиляцией, обеспечивающей требуемый температурный режим грунта;
замену грунта в основании каналов и тоннелей на непросадочный;
устройство свайного основания, обеспечение водонепроницаемости каналов, тоннелей и камер;
удаление случайных и аварийных вод из камер и тоннелей.
см. страницу термина

Минрегион России

Министерства регионального развития Российской Федерации
см. страницу термина

Основные характеристики подпиточной и сетевой воды

13.1 При выборе способа защиты стальных труб тепловых сетей от внутренней коррозии и схем подготовки подпиточной воды следует учитывать следующие . ..:
жесткость;
водородный показатель pH;
содержание в воде кислорода и свободной угольной кислоты;

содержание сульфатов и хлоридов;
содержание в воде органических примесей (окисляемость воды).
см. страницу термина

Ответвление

Участок тепловой сети, непосредственно присоединяющий тепловой пункт к магистральным тепловым сетям или отдельное здание и сооружение к распределительным тепловым сетям и не имеющий других ответвлений
см. страницу термина

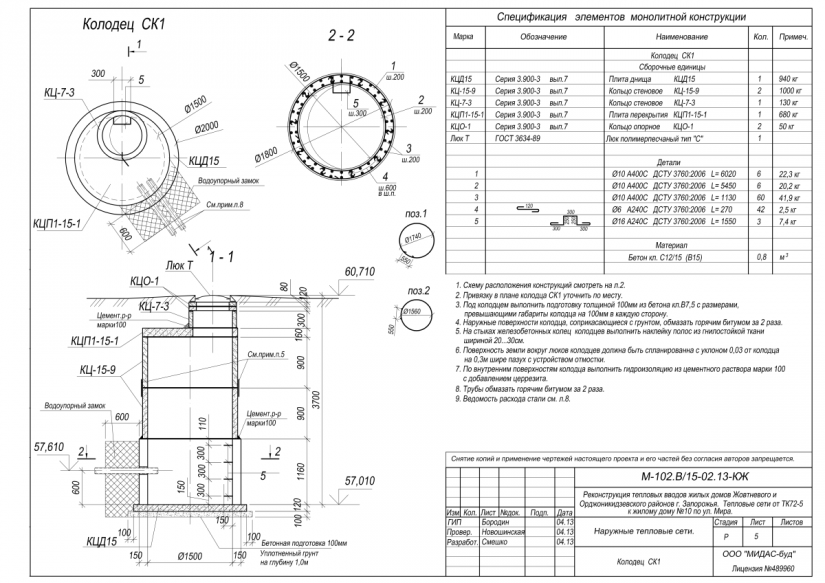

Подземная прокладка

бесканальная, в каналах, тоннелях или коммуникационных коллекторах совместно с другими сетями инженерно-технического обеспечения
см. страницу термина

Полупроходной канал

Протяженное подземное сооружение с высотой прохода в свету от 1,5 до 1,8 м и шириной прохода между изолированными трубопроводами не менее 600 мм, предназначенное для прокладки тепловых сетей без постоянного присутствия обслуживающего персонала
см.

страницу термина

Проходной канал

Протяженное подземное сооружение с высотой прохода в свету не менее 1,8 м и шириной прохода между изолированными трубопроводами, равной Дн + 100 мм, но не менее 700 мм, предназначенное для прокладки тепловых сетей без постоянного присутствия обслуживающего персонала
см. страницу термина

Распределительные тепловые сети

Наружные тепловые сети от тепловых пунктов до зданий, сооружений, в том числе от центрального теплового пункта до индивидуального теплового пункта
см. страницу термина

Росстандарт

Федеральным агентством по техническому регулированию и метрологии
см. страницу термина

Система централизованного теплоснабжения (СЦТ)

Система, состоящая из одного или нескольких источников теплоты, тепловых сетей (независимо от диаметра, числа и протяженности наружных теплопроводов) и потребителей теплоты
см. страницу термина

Срок службы тепловых сетей

Период времени в календарных годах со дня ввода в эксплуатацию, по истечении которого следует провести экспертное обследование технического состояния трубопровода в целях определения допустимости, параметров и условий дальнейшей эксплуатации трубопровода или необходимости его демонтажа
см. страницу термина

Тепловая пункт

Сооружение с комплектом оборудования, позволяющее изменить температурный и гидравлический режимы теплоносителя, обеспечить учет и регулирование расхода тепловой энергии и теплоносителя
см. страницу термина

Тепловые пункты

по размещению на генеральном плане подразделяются на отдельно стоящие, пристроенные к зданиям и сооружениям и встроенные в здания и сооружения
см. страницу термина

Тепловые сети

подразделяются на магистральные, распределительные, квартальные и ответвления от магистральных и распределительных тепловых сетей к отдельным зданиям и сооружениям. Разделение тепловых сетей устанавливается проектом или эксплуатационной организацией

см. страницу термина

Тоннель

Протяженное подземное сооружение с высотой прохода в свету не менее 1,8 м, предназначенное для прокладки тепловых сетей, отдельно или совместно с другими сетями инженерно-технического обеспечения
см. страницу термина

Транзитная тепловая сеть

Тепловая сеть, проходящая по земельному участку и (или) через здание, но не имеющая ответвлений для присоединения теплопотребляющих установок на таком земельном участке или в здании
см. страницу термина

Трубы, бывшие в употреблении

Трубы, демонтированные после первичной (предыдущей) эксплуатации
см. страницу термина

Узел ввода

Устройство с комплектом оборудования, позволяющее осуществлять контроль параметров теплоносителя в здании или секции здания или сооружения, а также, при необходимости, осуществлять распределение потоков теплоносителя между потребителями
см. страницу термина

7 технологий для сокращения углеродного следа отопления

Джон МакКенна

Всего 10 процентов тепла в мире производится из возобновляемых источников.

Shutterstock

Самой крупной формой потребления энергии на планете является использование тепла.

На самом деле, по данным МЭА, на отопление воды, наших домов и тепло для промышленных процессов приходится более половины всего спроса на энергию.

Но только 10 процентов этого тепла поступает из возобновляемых источников, при этом большая часть производится с использованием ископаемого топлива.

Это создает серьезную проблему для правительств по всему миру, поскольку они стремятся обезуглерожить общество и достичь целей в области изменения климата, связанных с Парижским соглашением об ограничении глобального потепления значительно ниже 2 градусов Цельсия сверх доиндустриального уровня.

Некоторые страны взяли на себя обязательства по достижению нулевых выбросов CO ₂ в установленные сроки. В большинстве случаев это потребует существенных изменений в способах получения и использования тепла.

Учитывая значительные объемы энергии, необходимой для обогрева помещений, и высокие температуры, используемые в промышленных процессах, маловероятно, что это будет так же просто, как полный переход на электрическое тепло с использованием возобновляемых источников энергии.

Вот семь способов обезуглероживания тепла как в жилом, так и в промышленном секторе.

1. Электрификация с хранением

Возобновляемые источники энергии помогли значительно снизить углеродоемкость электроэнергии во всем мире.

Из-за этого некоторые говорят, что ключом к сокращению выбросов углерода является электрификация всего.

Когда дело доходит до отопления жилых помещений, существует аргумент, что электрификация может обеспечить самое экологичное решение.

Выступая на саммите BloombergNEF 2019 в Лондоне, Тоби Ференци, директор по стратегии британского ритейлера бытовой энергии OVO Group, сказал аудитории, что домохозяйства могут по доступной цене получать тепло из 100-процентной возобновляемой электроэнергии.

«Если вы вынете свой газовый котел, поставите электрический котел и получите 100-процентную возобновляемую электроэнергию для своего дома, и добавите это, скажем, к четырем часам хранения тепла, то наши расчеты показывают, что вы покупаете электроэнергию по самой низкой цене. время суток эксплуатационные расходы действительно сопоставимы с расходами на газ сегодня», — сказал он.

Однако Ференци признал, что первоначальная стоимость покупки всего этого оборудования намного выше. Кроме того, эксплуатационные расходы могли бы быть действительно конкурентоспособными с природным газом только в том случае, если бы владельцы бытовых обогревателей могли зарабатывать деньги, продавая свои емкости для хранения энергии в рамках схем балансировки сети.

Выступление на саммите BloombergNEF в Лондоне, 2019 г., слева направо: Аликс Чамбрис, Viessmann; Тоби Ференци, OVO Group; Мэтью Хиндл, Ассоциация энергетических сетей.

BloombergNEF Events

2. Тепловые насосы

В то время как экономическая сторона электрификации тепла может занять некоторое время, другие формы возобновляемого тепла уже проникают в традиционные системы, работающие на ископаемом топливе.

Тепловые насосы получают естественное тепло земли или воздуха и используют его как для отопления помещений, так и для горячего водоснабжения.

Хотя в настоящее время тепловые насосы удовлетворяют лишь 3 процента мирового спроса на тепло в зданиях, в последние годы наблюдается их быстрый рост: темпы роста мировых продаж тепловых насосов удвоились в период с 2016 по 2018 год, при этом 80 процентов новых установок тепловых насосов в домашних хозяйствах приходится на Китай, Япония и США.

Европа является самым быстрорастущим рынком сбыта тепловых насосов, поскольку многие страны стремятся к обезуглероживанию.

Например, Нидерланды взяли на себя обязательство полностью отказаться от отопления на природном газе к 2050 году. В результате этой политики продажи тепловых насосов в стране ежегодно росли более чем на 50 процентов с момента ее объявления в 2017 году.

3. Утилизация отработанного тепла

Утилизация отработанного тепла может обеспечить эквивалент общей потребности Европы в тепле для зданий. Это, по словам участников датского пилотного проекта, направленного на доказательство способности Копенгагена стать углеродно-нейтральным к 2025 году; они настаивают на развитии интеллектуальной тепловой сети по всей Европе, которая будет «собирать тепло, выбрасываемое из текущих и будущих источников, таких как электростанции и центры обработки данных».

Потенциал рекуперации отработанного тепла демонстрируется проектами по всему континенту. Например, в северном итальянском городе Брешиа тепло, выделяемое в процессе производства стали на местном заводе, улавливается и распределяется зимой для обеспечения теплом 2000 семей.

Ключом к реализации этого потенциала будет объединение изолированных проектов в виде систем централизованного теплоснабжения во многих городах Европы.

Централизованное отопление, впервые появившееся благодаря культовой системе Нью-Йорка, построенной в 1882 году, можно найти во многих городах мира. Эти системы предлагают возможность устойчивого отопления в масштабе: отработанное тепло промышленных процессов нагревает воду, которую можно распределять по городам. Такие системы обеспечивают эффективность в больших объемах, которая не может быть достигнута с помощью решений по отоплению меньшего масштаба в отдельных домах и на предприятиях.

4. Зеленый газ и биомасса

Для стран, в настоящее время сильно зависящих от природного газа, поставляемого по сети для нужд отопления, таких как Великобритания и Нидерланды, биометан предлагает потенциальную низкоуглеродную альтернативу.

Этот так называемый «зеленый газ» может поступать из устойчивых источников, таких как отходы или специально выращенные культуры. Затем биометан можно очистить от CO ₂ , прежде чем он попадет в систему магистрального газа и, в свою очередь, будет сожжен котлами в домах и на предприятиях.

Органические отходы и биомасса также могут использоваться для получения тепла у источника. Котлы на биомассе могут заменить бытовые котлы, работающие на ископаемом топливе, или в более широком масштабе их можно использовать как часть теплоэлектростанции (ТЭЦ)

5. Гибридное отопление

При использовании Во многих странах более прагматичный подход к сокращению выбросов может быть реализован в виде гибридного отопления. Эти системы представляют собой смесь различных решений и могут включать обычное газовое отопление, тепловые насосы, солнечные тепловые установки и ТЭЦ.

Например, в Великобритании экспериментальная схема под названием Freedom Project сочетает в себе небольшие воздушные тепловые насосы с газовыми котлами и технологией интеллектуального управления для сокращения общего потребления газа при сохранении уровня отопления дома и горячей воды, требуемого потребителями.

«Преимущество с точки зрения сетевого оператора заключается в том, что вы значительно снижаете потребность в газе, потому что потребители могут использовать электрический тепловой насос большую часть времени и просто использовать газовый котел для доливки», — сказал он. Мэтью Хиндл, руководитель отдела газа Ассоциации энергетических сетей, также выступил на саммите BloombergNEF.

Другим гибридным решением для отопления жилых помещений, которое обсуждалось на саммите, были микро-ТЭЦ: они собирают энергию, которая обычно тратится впустую газовыми котлами, и используют технологию топливных элементов для преобразования ее в электричество.

«К 2032 году газораспределительная сеть Великобритании будет состоять преимущественно из полиэтиленовых труб, способных транспортировать водород».

Мэтью Хиндл, глава отдела газовой энергетики, Ассоциация энергетических сетей

6. Водород

Одной из самых больших проблем обезуглероживания тепла является поиск решения, которое легко впишется в существующую инфраструктуру.

Для некоторых людей в отрасли ключевым фактором является водород.

Хиндл заявил на саммите BloombergNEF, что использование газовой инфраструктуры Великобритании для транспортировки водорода, вероятно, станет технически осуществимым в ближайшем будущем благодаря продолжающимся модернизациям.

«К 2032 году газораспределительная сеть Великобритании будет состоять преимущественно из полиэтиленовых труб, способных транспортировать водород», — сказал он.

«Нам не понадобится параллельная система на уровне распределения. Техническая работа, которая ведется сейчас, направлена ​​на то, чтобы выяснить, что еще нам нужно сделать, чтобы управлять этим преобразованием, и какие варианты у нас есть для частей системы с более высоким давлением».

По всей Европе проходят испытания по добавлению водорода в существующую газовую инфраструктуру. Например, в Килском университете в Англии здания кампуса и студенческие общежития участвуют в проекте Hydeploy по водородному отоплению.

Как указано в электронной книге MHI, водород также предлагает возможность обезуглероживания тепла в промышленных приложениях, где требуемые высокие температуры выходят за рамки того, что может быть достигнуто с помощью более традиционных решений, таких как тепловые насосы. Например, при производстве стали необходимо достичь температуры более 2000 °C для производства железа из железной руды. Эти экстремальные уровни тепла обычно достигаются при использовании коксующегося угля, что делает сталелитейную промышленность основным источником выбросов CO2. Primetals Technologies разрабатывает метод использования водорода для замены коксующегося угля при производстве железа.

7. CCUS

В то время как водород является одним из вариантов обезуглероживания промышленных тепловых установок, другим является использование улавливания, утилизации и хранения углерода (CCUS).

Улавливание CO ₂ , выбрасываемого при производстве таких продуктов, как сталь и цемент, может помочь обезуглерожить их высокотемпературные процессы.

Производство цемента, например, требует температур до 1450°, и наряду со сталью и химикатами является одним из трех основных промышленных источников выбросов CO2.

Демонстрационные и пилотные проекты CCUS для цемента осуществляются по всему миру, и Китай лидирует: крупнейший в мире пилотный проект CCUS для цементного завода в настоящее время работает в провинции Аньхой. Он может ежегодно улавливать 50 000 метрических тонн CO2, что эквивалентно ежегодному снятию с дорог более 10 000 автомобилей. Подобные демонстрационные проекты находятся на разных стадиях разработки в странах, включая Бельгию и Канаду.

Будь то улавливание выбросов от тепловых установок или переход на источники тепла с низким или нулевым выбросом углерода, одно можно сказать наверняка: достижение нулевого выброса CO 9Выбросы 0125 2 станут возможными только благодаря обезуглероживанию неоспоримой потребности планеты в тепле.

Об авторе

Джон МакКенна — отмеченный наградами бизнес-журналист с опытом работы в области энергетики, инфраструктуры и промышленности. Истории Джона публиковались в ведущих британских газетах, включая The Times и Daily Telegraph.

Нормативная документация, правила и СНиП на опрессовку системы отопления

Правила опрессовки СНиП

Нормы опрессовки системы отопления описаны в таких документах, как СНиП 41-01-2003, а также 05.03.01-85.

Кондиционирование, вентиляция и отопление – СНиП 41-01-2003

Проводить гидравлические проверки систем водяного отопления можно только при положительных температурах в помещениях дома. Кроме того, они должны выдерживать давление воды не менее 0,6 МПа без нарушения герметичности и разрушения.

При испытании значение давления не должно быть выше предельно допустимого для установленных в системе отопительных приборов, трубопроводов и арматуры.

Внутренние санитарно-технические системы – 3.

05.01–85

Согласно данному правилу СНиП необходимо проверять системы водяного теплоснабжения и отопления с отключенными расширительными баками и котлами по гидростатическому давлению , равному 1,5 рабочего, но не менее 0,2 МПа в нижней части системы.

Тепловая сеть считается выдержавшей испытание, если она выдерживает в течение 5 мин испытательное давление и не падает более чем на 0,02 МПа. Кроме того, не должно быть протечек в отопительном оборудовании, сварных швах, арматуре, резьбовых соединениях и трубах.

Цель гидроиспытаний системы отопления

Так как в системах централизованного теплоснабжения повышенное давление, монтируются сети закрытого типа. Утечки могут появиться в местах негерметичного соединения отопительных приборов или в местах плохо затянутых резьбовых соединений. Это вызывает затопление помещений, приводит к повреждению и разрушению различных строительных конструкций.

Если разгерметизация произойдет в холодное время года, то для ремонта сети потребуется остановить работу всей системы отопления, что чревато замерзанием.

Во избежание нежелательных протечек и проверки герметичности сети проводятся гидравлические испытания. Они обязательны перед вводом в эксплуатацию нового строительного объекта с централизованной системой отопления. Также гидроиспытания проводятся перед началом отопительного сезона.

Включают в себя следующий перечень работ:

• опрессовка коммуникаций теплоснабжения;
• промывка труб.

На заметку! Теплоснабжающая организация вправе отказать в подаче тепла в дом при отсутствии акта проведенных испытаний.

ЖЭКы специально извещаются о подготовке тепловых сетей. Кроме того, в ЖЭКах должны быть специально обученные работники, способные проводить опрессовку и промывку сети. В договоре на централизованное отопление любого объекта обязательно должен быть прописан пункт о гидроиспытании системы отопления.

Условия выполнения опрессовки

Испытательная работа выполнена правильно, если соблюдены все необходимые требования. Например, на объекте испытаний нельзя проводить сторонние работы, а испытания должны контролироваться начальником смены.

Опрессовка проводится только по программе, утвержденной главным инженером предприятия. В нем определены:
порядок работы работников и технологическая последовательность проверки … В них также изложены меры безопасности при проведении текущих и текущих работ, выполняемых на смежных объектах.
При опрессовке системы отопления, включении и выключении испытательных приборов не должно быть посторонних лиц, на месте остаются только сотрудники, принимающие участие в проверке.

При проведении работ на прилегающих территориях обязательно предусмотреть надежное ограждение и отключение испытательного оборудования.

Проверка нагревателей и трубопроводов может проводиться только при рабочем давлении. Когда система отопления находится под давлением, заполняются паспорта, подтверждающие герметичность.

Услуги по проведению гидравлических испытаний

Если система отопления устанавливается подрядчиком на этапе строительства нового жилья, то ответственность за опрессовку трубопроводов полностью лежит на подрядчике.

В случае, когда система отопления уже функционирует, независимо от того, жилое это здание, муниципальное учреждение, торговый или офисный комплекс, опрессовку производит организация, обслуживающая все системы здания. В жилищном строительстве законом предусмотрены обязанности управляющей компании по поддержанию в рабочем состоянии систем отопления, а, следовательно, и проведению мероприятий по подготовке к отопительному сезону.

Для административных и других комплексов испытания систем проводит либо эксплуатирующая организация, либо подрядчик, владеющий всеми необходимыми разрешительными документами на выполнение комплекса работ.

Перед вводом системы отопления в эксплуатацию необходимо выполнить ряд определенных мероприятий. Система промывается и опрессовывается, результатом выполненных работ является акт, подтверждающий правильность выполнения монтажных работ. Этот документ и другие необходимые документы заполняются специалистами, уполномоченными на проведение данных мероприятий. Чтобы самостоятельно провести проверочные работы, важно понимать, что значит опрессовка системы отопления.

Процедура опрессовки

Данный метод проверки системы отопления предусматривает проведение гидравлических испытаний:

• Теплообменники;
• Котлы;
• Трубы.

Таким образом, можно выявить утечки, свидетельствующие о разгерметизации сети.

Перед испытанием системы отопления заглушками изолируйте систему отопления от водопровода, визуально оцените надежность всех соединений , а также проверьте работоспособность и состояние запорной арматуры.

После этого отключают расширительный бак и котел для промывки радиаторов, трубопроводов от различных отложений, мусора и пыли.

При гидравлическом испытании система отопления заполняется водой, а при проведении воздушных испытаний этого не делается, а просто подключается компрессор к сливному клапану. Затем давление повышают до необходимого значения, а его показатели контролируют манометром. Если изменений нет, герметичность хорошая, значит, систему можно пускать в работу.

Когда давление начинает снижаться сверх допустимого значения, означает наличие дефектов … В заполненной системе нетрудно найти утечки. Но чтобы выявить повреждения при воздушной пробе, следует нанести на все стыки и соединения мыльный раствор.

Испытание давлением воздуха занимает не менее 20 часов, а гидравлическое испытание – 1 час.

Устранив выявленные дефекты, процедуру повторяют заново, причем делать это нужно до тех пор, пока не останется достигнута хорошая герметичность … После проведения данных работ заполняются акты опрессовки систем отопления.

Проверка теплосети воздухом, как правило, проводится при невозможности ее заполнения водой, либо при работе в условиях низких температур, т. к. жидкость может просто замерзнуть.

Испытания в многоквартирных домах

В многоквартирных домах можно также проводить испытания системы отопления давлением воздуха. Рассмотрим теперь необходимые условия для проведения работы. В том случае, если вы обнаружите протечки воды, их необходимо устранить. Но зачастую без высокого давления в системе найти тонкие трещины в швах довольно сложно. В многоквартирных домах необходимо проводить опрессовку как отдельных квартир, так и всех магистралей.

Необходимо завершить подготовку:

1. Осмотрите все замки. Если клапана изготовлены из чугуна, то обязательно замените на них сальники. Замените прокладки на фланцевых соединениях. Все болты, потерявшие свой первоначальный вид, также подлежат замене. Обязательно установить новые манометры, старые рекомендуется отправить на поверку, чтобы решить, можно ли их в дальнейшем использовать для измерений.
2. Визуально осмотрите все трубы и фитинги на наличие даже незначительных дефектов и повреждений. Если вы обнаружите проблемные места, вам нужно быстро их отремонтировать.
3. Проверить состояние теплоизоляционного материала на магистралях, проложенных в подвале и между этажами.

После подготовки можно переходить непосредственно к опрессовке:

1. Заполнить весь контур водой низкой жесткости (во избежание образования накипи). Закачивать его в систему лучше, конечно, электронасосом. Давление – 6-10 бар. В емкость с жидкостью нужно опустить шланги – сливную и подающую. Далее подключаем насос к тепловой сети и включаем оператор давления. Необходимо заранее установить давление.
2. Рассчитан на полчаса – в этот период давление должно оставаться практически на одном уровне. В том случае, если давление не падает, испытание можно считать завершенным. Можно заполнить систему рабочей жидкостью и приступить к активной эксплуатации.
3. Если давление падает, значит в системе отопления есть дефекты. Порядок опрессовки системы отопления воздухом примерно такой же, но придется использовать мыльный раствор – без него найти утечку сложно. Как только вы обнаружите дефекты, можно приступать к эвакуации системы и ремонту. После этого проводите повторную диагностику всего отопления.

Входной узел выполняется аналогично – давление в этом случае должно быть около 10 бар.

Испытание системы отопления под давлением

В этом документе содержится следующая информация:

• Какой метод опрессовки использовался;
• Проект по которому установлена ​​схема;
• Дата проверки, адрес ее проведения, а также ФИО граждан, подписавших акт. В основном это собственник дома, представители ремонтно-эксплуатационной организации и тепловых сетей;
• Как устраняли выявленные неисправности;
• Результаты проверки;
• Имеются ли признаки негерметичности или надежности резьбовых и сварных соединений. Кроме того, указывается, есть ли капли на поверхности фитингов и труб.

Промывка системы

На этапе подготовки тепловых сетей к отопительному сезону проводится их обязательная гидропневмопромывка. Это необходимо, поскольку теплоноситель, циркулирующий в сети в отопительный сезон, вызывает отложения накипи на стенках приборов и трубопроводов. Из-за этого сечение магистрали уменьшается, а гидравлическое сопротивление увеличивается. По этой же причине ухудшается теплоотдача радиаторов, появляются свищи и наблюдается локальный перегрев отопительных приборов.

Важно! Из-за слоя известкового налета толщиной 0,1 см теплоотдача батарей ухудшается максимум на 20%. Промывка повышает эффективность тепловой сети.

Для промывки контур заполняется водой. К нему подключен воздушный компрессор. Это способствует быстрой циркуляции теплоносителя и вызывает появление турбулентных течений. В результате со стенок трубопроводов и батарей легко отделяются различные отложения.

Для защиты компрессора от обратного потока теплоносителя установлен обратный клапан. Обязательно закрывайте вентили автоматических воздухоотводчиков. Для улучшения разложения накипи вместо воды для промывки используются специальные растворы.

Допустимое испытательное давление при опрессовке водяного отопления

Многих застройщиков интересует, под каким давлением следует проверять систему отопления. В соответствии с требованиями СНиП, представленными выше, при опрессовке допускается давление в 1,5 раза выше рабочего , но не должно быть менее 0,6 МПа.

Есть и другая цифра, указанная в «Правилах технической эксплуатации тепловых электростанций». Конечно, этот способ более «мягкий», давление в нем превышает рабочее в 1,25 раза.

В частных домах, оборудованных автономным отоплением, не поднимается выше 2 атмосфер и регулируется искусственно: при появлении избыточного давления , то немедленно включается предохранительный клапан. Тогда как в общественных и многоквартирных домах рабочее давление значительно превышает эти значения: пятиэтажки – около 3-6 атмосфер, а высотные дома – около 7-10.

Пневматические испытания

Гидравлические испытания допускаются только при плюсовой температуре воздуха. Именно поэтому проводить такие работы в здании, не сданном в эксплуатацию, сложнее. Из-за низкой температуры в новостройке опрессовка проводится воздухом.
