Соединение трубы пнд с полипропиленовой: Можно ли сваривать ПНД с полипропиленовой трубой

Соединение труб ПНД – способы и технологии стыковки

В разделе

Слабое место любого трубопровода – соединения. Не исключение и трубы из полиэтилена низкого давления (ПНД), применяющиеся для подачи воды и природного газа. Их длительную и безаварийную эксплуатацию обеспечит только правильное соединение ПНД труб, ведь сам полиэтилен достаточно прочен и долговечен.

Виды и способы стыковки

Инженерные сети выполняются не только из полиэтилена, но и других материалов, которые нужно соединять друг с другом. В процессе производства работ исполнителям приходится соединять коммуникации из таких материалов:

• трубопроводы ПНД — между собой;

• соединение ПНД труб с металлическими участками или арматурой;

• выполнение стыков полиэтилена с магистралями из других полимеров – полипропилена и металлопластика.

В зависимости от условий прокладки и перемещаемой среды (вода или газ), а также с учетом требований строительных норм выбирается способ, каким должны соединяться трубы:

1. Разъемное фланцевое.

2. Разборное соединение ПНД труб компрессионными фитингами без использования специальных инструментов.

3. Неразъемное. Производится методом сваривания деталей.

При малых диаметрах на неответственных участках водопроводов трубы соединяются компрессионными фитингами. Стыковка посредством сварки подходит для любых перемещаемых сред, размеров магистралей и условий прокладки. Исключение – соединение трубы ПНД со стальной трубой и участками из других полимеров. Фланцы ставятся на стыках водопроводов большого диаметра (DN50 и более), газопроводах, а также при подключении к запорной арматуре.

Согласно нормам, соединение ПНД труб под землей должно выполняться методом сварки, а в местах разборных стыков необходимо устраивать водопроводные колодцы.

Использование компрессионных фитингов

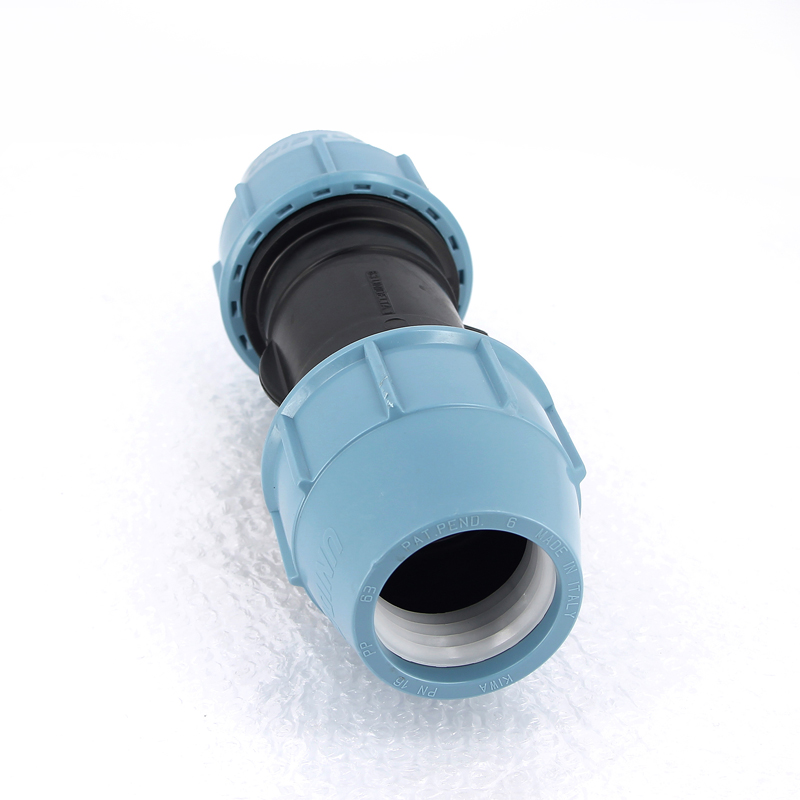

Фитинги — это фасонные изделия (колена, тройники, переходы), изготавливаемые из пластика либо латуни. С их помощью стыковать трубопроводы достаточно просто, поскольку не требуется специального инструмента и оборудования. С другой стороны, соединение труб ПНД фитингами — не самое надежное, его нельзя применять при подземной прокладке магистрали с последующей засыпкой в траншее. Хотя на практике владельцы частных домов зарывают подобные стыки в землю под свою ответственность.

Нормами не допускается соединять компрессионными фитингами инженерные сети, подводящие природный газ.

Надежное соединение трубы ПНД с фитингом осуществляется гайкой, прижимающей цангу и зажимное кольцо, герметизацию обеспечивает резиновое уплотнительное кольцо. Конструкция фасонных изделий из латуни немного отличается: прижимное кольцо, куда надавливает цанга, имеет прорезь и острую насечку с внутренней стороны. При закручивании гайки насечка врезается в полиэтилен, не давая элементу двигаться.

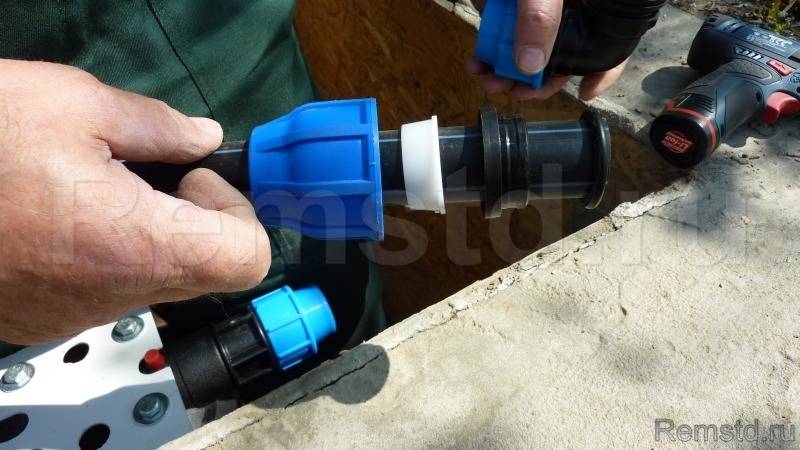

Технология соединения труб ПНД фитингами выглядит следующим образом (пошагово):

1. Отрезать участок отмеренной длины, лучше труборезом для пластиковых труб (как вариант – таким). Обычная ножовка оставит заусеницы, которые придется удалять острым ножом.

2. Фитинг разобрать, оставив внутри резиновые кольца.

3. Детали надеть на трубопровод в таком порядке: гайка, цанга в виде конуса, компрессионное кольцо.

По теме

1995

Андрей Бочкарёв: Для соединения двух отрезков МЦД-5 потребуются подземные работы в центральной части города

Власти Москвы рассматривают вариант создания 12-километрового подземного участка под центральной частью города для оптимального соединения двух отрезков МЦД-5.

4. Вставить трубу в отверстие до упора, приложив некоторое усилие.

5. Сдвинув все детали к фитингу, закрутить и зажать гайку от руки.

Разборное соединение трубы ПНД с краном или задвижкой осуществляется через компрессионный переходник, имеющий ответную часть в виде резьбы либо фланца. Резьбу крана перед закручиванием следует запаковать льном, а между фланцами установить прокладку и стянуть болтами.

Присоединение методом сваривания

Сварные способы соединения являются наиболее надежными и долговечными, хотя и требуют наличия оборудования и строгого соблюдения технологии. Существует 2 метода сваривания:

1. Встык. Нагревательные элементы сварочного аппарата разогревают соединяемые торцы до определенной температуры, отчего они сплавляются в единый монолитный участок.

2. Электросварными муфтами со встроенной нагревательной спиралью.

Выполняя стыковую сварку, необходимо зафиксировать всю конструкцию, чтобы она не двигалась. Не менее важно выдержать время прогрева, дабы соединение получилось надежным. Сваркой производится и фланцевое соединение ПНД труб, для чего к торцу припаивается специальная втулка, а фланец надевается на трубопровод заранее.

Сваривать участки можно под разными углами, если исполнитель имеет достаточную квалификацию. Более удобный способ – сделать поворот либо врезку, используя литые фитинги, предназначенные для пайки.

Электросварная муфта оснащена собственным нагревательным элементом в виде спирали. Соединение трубы ПНД происходит так: зачищенные концы трубопроводов вставляются в муфту, к ее контактам подключаются провода от аппарата, предназначенного для данного вида работ. Спирали разогревают пластик муфты до сплавления с ПНД. Время нагрева сварочный аппарат определяет самостоятельно, руководствуясь штрих-кодом на шильдике изделия.

Перед свариванием участков водопровода важно удостовериться, что их материал одинаков. Нельзя варить детали из полиэтилена разных марок, например, ПЭ80 и ПЭ100. Стык выйдет ненадежным, невзирая на то, что может пройти первичную проверку под давлением. По той же причине недопустимо выполнять сварное соединение трубы ПНД с полипропиленом и прочими полимерами.

Стыковка с трубопроводами из разных материалов

Переход с пластика на металл – одно из наиболее распространенных соединений. Выполнить его чисто на сварке невозможно по понятным причинам. Поэтому соединение трубы ПНД с металлической трубой производится 2 путями:

• через компрессионный или литой фитинг с резьбой;

• на болтах, стягивающих фланцы.

Первый вариант – для магистралей малого диаметра, где есть возможность нарезать наружную трубную резьбу ручной леркой. Затем на нее накручивается переходник или компрессионный фитинг, присоединяемый к полиэтиленовому участку. Трубопроводы диаметром DN50 и более соединяются на фланцах, закрепляемых различными видами сварки.

Поскольку выполнять соединение труб ПНД с полипропиленовой водопроводной сетью посредством сварки недопустимо, остается только стыковка на резьбе либо фланцах. Правило действует такое же, как при переходе на металл: диметры до 50 мм соединяются через компрессионные фитинги, свыше 50 мм – с помощью фланцев.

Хотя металлопластиковые трубопроводы тоже сделаны из полиэтилена, их нельзя сваривать с изделиями из ПНД. Причина — разные марки полиэтилена и алюминиевая армировка в стенках металлопласта. Кроме того, их максимальный размер (DN40) не позволяет применять для стыковки фланцы. Соединение трубы ПНД с металлопластиковой системой выполняется только через компрессионный либо приварной фитинг с внутренней резьбой. Ответная часть со стороны металлопласта — тоже фитинг, но с резьбой наружной. Можно применить 2 элемента с наружными резьбами, соединив их муфтой.

Как соединить пнд трубу с полипропиленовой

Главная » Разное » Как соединить пнд трубу с полипропиленовой

Как соединить трубу пнд с полипропиленовой: виды и методы

Автор Фесенко Сергей, инженер На чтение 5 мин.

Новые инженерные системы все чаще создаются при использовании трубопроката из полипропилена и полиэтилена низкого давления. Нередко трубопроводы из ПП и ПНД приходится соединять между собой. Это позволяет не демонтировать уже проложенные коммуникации из полиэтилена низкого давления.

Поэтому полезно будет узнать, как соединить ПНД трубу с полипропиленовой трубой при модернизации и ремонте существующей сети. Информация особенно пригодится начинающим мастерам.

Виды стыковки

Популярный способ производства современных трубных изделий — использование стиролов. Материалы позволяют изготавливать прочные, устойчивые перед агрессивными средами трубопроводы.

Пластиковый водопровод

Они применяются при монтаже водопровода с горячей и холодной водой. При этом существует несколько методов стыковки пластикового трубопроката.

ПП трубопроводы

Трубопроводные полипропиленовые детали соединяются между собой с помощью пайки. В этом случае стыкуемые элементы системы нагреваются с помощью специального сварочного оборудования. Его обычно называют паяльников или утюгом.

Разогрев ПП деталей осуществляется до 260 градусов. Потом один элемент вставляется в другой. Свариваемый участок фиксируется в неподвижном положении, пока не произойдет остывание расплавленного полимера.

Стыковка с другими видами трубопроката выполняется при использовании специальных комбинированных муфт. Они представляют собой ПП изделия, с одной стороны которых впрессована металлическая втулка с наружной или внутренней резьбой.

Другой конец фитинга имеет вид патрубка из полипропилена. Именно эта часть спаивается с ПП трубой. Другая сторона муфты позволяет выполнить резьбовое соединение с трубопроводом из иного материала или с сантехнической арматурой.

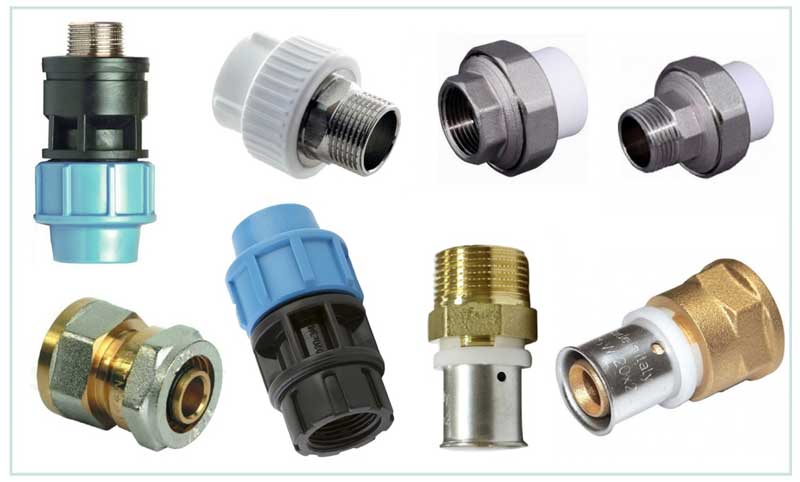

Набор фитингов

Производители выпускают ПП комбинированные муфты с гранями под ключ. Такие фитинги сначала накручиваются или вкручиваются в трубопровод из другого материала, а потом свариваются специальным паяльником с ПП трубой.

Для стыковки разнородных труб также применяются американки. Это разборные соединительные элементы с накидной гайкой и уплотнительным материалам.

Они изготавливаются только из металла с резьбами на обоих концах или имеют с одной стороны патрубок из полипропилена. Американки затягиваются при минимальных усилиях.

ПНД трубопроводы

Участки трубопровода из полиэтилена низкого давления соединяются с помощью создания сварного шва или фитингов. Во втором случае герметичность стыка зависит от качества соединительных элементов и соблюдения технологии монтажа.

Монтаж водопровода

Сварной шов создается при использовании специального оборудования. Монтаж выполняется с помощью электромуфты или методом «стык в стык». Применение сварки подразумевает создание неразъемного соединения.

Чтобы стык можно было разобрать при необходимости, применяют специальные герметичные детали. Это недорогие ПНД фитинги многократного использования. В их конструкции присутствует прижимная гайка, от степени затягивания которой зависит герметичность соединения.

Производятся также специальные фитинги для соединения трубопроводов из разнородных материалов. Такие элементы на одном конце имеют резьбу, а другая их сторона представляет собой гладкий патрубок из ПНД с прижимной гайкой.

Существуют и другие варианты стыковки трубопроводов из разных материалов. Они будут описаны ниже.

Соединение труб ПНД и полипропиленовых между собой

Выполнить соединение ПНД и полипропиленовой трубы с помощью сварочного оборудования не получится. Смешивание разных полимеров станет причиной деформации стыка из-за появления трещин. Для соединения разнородных материалов применяются другие способы.

Резьбовые фитинги

Для монтажа соединительного резьбового модуля на концах труб из полиэтилена и полипропилена применяется сварка. Специальное оборудование предназначено для расплавления полимера. Это позволяет получить монолитный шов.

Муфта резьбовая соединительная

В начале процесса соединительный элемент разбирается. Потом одна его часть припаивается к концу трубопровода из полипропилена, а другая половина соединяется при помощи сварки с полиэтиленовой частью.

Эти действия позволят создать стык, который при необходимости всегда можно будет разобрать. Если же нужно выполнить неразъемное соединение, применяются специальные модули с закладными нагревающимися деталями.

Цанговые муфты

Для создания разборного стыка между отводами из ПП и ПНД применяются цанговые муфты. В состав такого модуля входит цанга, зажимная гайка, стопорное кольцо, резьба и ответная часть.

Цанговая муфта

Производители выпускают разные виды цанговых муфт. В начале процесса каждая из них разбирается. Потом цанга вставляется в полиэтиленовую трубу и зажимается стопорным кольцом при затягивании гайки без лишних усилий. В противном случае может лопнуть прижимной модуль или произойдет деформация края трубы.

На следующем этапе ответная часть цанговой муфты фиксируется паяльником на полипропиленовом трубопроводе. В завершение выполняется резьбовое соединение при использовании фум ленты, которая исключает возникновение протечек.

Фланцы

Распространенным способом соединения полипропиленовых труб с трубопроводами из полиэтилена низкого давления является использование фланцев.

Муфта соединительная фланцевая

Такие трубопроводные элементы применяются для стыковки коммуникаций большого диаметра. Дополнительно в работе используется втулка, позволяющая провести фиксацию фланцев.

Стыковка выполняет поэтапно:

• втулки привариваются к концам разных труб/соединяются прижимной гайкой;
• фланцы разъединяются;
• соединительные элементы фиксируются на приваренных втулках;
• фланцы соединяются между собой при помощи болтов и гаек.

Во время создания стыка используется уплотнительный материал. Это прокладка из резины. Она вставляется между фланцами, представляющими собой прочные металлические детали. Они выдерживают механические воздействия, перепады температуры и устойчивы перед коррозией.

Вывод и видео по теме

Видео поможет понять, как соединить трубу ПНД с полипропиленовым трубопроводом. Для этого можно использовать разные способы. Подходящий выбирается, исходя из условий монтажа, особенностей коммуникации и доступности материалов.

Мне нравится9Не нравится

Как подключить трубу мон.

с полипропиленом

Нередко встречаются случаи, когда при изготовлении трубопровода приходится сталкиваться с проблемой соединения труб из разных материалов. В этой статье мы рассмотрим, как соединить трубу ПНД с трубой полипропиленовой.

Типы соединения полипропиленовых труб

Для соединения полипропиленовых труб с другими типами труб используются специальные фитинги с резьбой. Одна сторона фитинга приваривается к полипропиленовой трубе, а другая сторона с резьбой присоединяется к тому же диаметру с резьбой на другой трубе.Резьба на фитинге может быть внутренней или внешней. Также существуют комбинированные муфты. Мы рассмотрим их позже.

Другой тип соединения полипропиленовых труб основан на фланцевом соединении. Этот тип соединения используется в трубах большого диаметра. Для крепления фланца к полипропиленовой трубе приваривается втулка, на которую затем надевается фланец. Другой вариант монтажа – заглушки на фланцы. Их устройство напоминает компрессионную муфту. Фланцевое соединение крепится к краям трубы того же диаметра и затягивается накидными гайками.

Типы соединений для труб ПНД

Труба ПНД имеет примерно такие же устройства для соединения. Самый распространенный – цанговое соединение. Для соединения труб используется муфта, у которой с одной стороны цанга, а с другой – резьба. Для закрепления муфты откручивается зажимная гайка и надевается на трубу ПНД. Цанга вставляется в трубу, зажимная гайка надевается и плотно затягивается.

Совет! Зажимную гайку нельзя зажимать очень туго, иначе она может лопнуть или цанга раздавит край трубы.

После присоединения цанги к другому концу резьбовой муфты можно навинтить другую трубу с резьбой того же диаметра.

Фланцевое соединение трубы ПНД выполняется аналогично описанному выше соединению. К краю трубы ПНД приваривается втулка, на которую крепится фланец. И такой же прибор с заглушкой-фланцем, где соединение устанавливается по краям труб и прижимается накидными гайками.

Соединение двух труб

С помощью описанных выше приспособлений для труб можно легко соединить трубу ПНД с полипропиленом.

• В первом случае вы прикрепляете резьбовую цангу к трубе из ПНД и комбинированную резьбовую муфту к пропиленовой трубе. На резьбу наматывают ФУМ-ленту для герметизации и скручивания.
• Во втором случае вы соединяете две трубы фланцами. Вставьте резиновую прокладку между фланцами для уплотнения и затяните их болтами.

Муфты комбинированные

Если с цанговым соединением для трубы ПНД все понятно, то комбинированные муфты (фитинги) для полипропиленовых труб разнообразны.Давайте быстро их рассмотрим:

1. Муфта с внутренней резьбой служит для соединения трубопровода с другим типом трубы или инструментами с внешней резьбой. Он состоит из полипропиленовой заготовки с запрессованной внутрь металлической муфтой, на которой внутри нарезана резьба.
2. Муфта с внешней резьбой выполняет те же функции, что описаны выше. Отличается только тем, что в полипропиленовую заготовку запрессовывается металлическая гильза с внешней резьбой.
3. Муфта с внутренней резьбой под ключ состоит из полипропиленовой заготовки, в которую запрессована металлическая втулка, выступающая металлическими краями над кромкой полипропилена.Торцы выполнены под рожковый ключ. Внутри вырезано лицо. Такую втулку удобно скручивать ключом на другую резьбу. Также есть модели муфт с торцами под ключ.
4. Наружная муфта «под ключ» такая же, как муфта, описанная в пункте 3, но имеет наружную резьбу.
5. Муфта разъемная с внутренней резьбой состоит из двух металлических частей под рожковый ключ. Причем одна металлическая деталь соединяется с полипропиленовой заготовкой. Такие муфты устанавливаются в местах, где необходимо отсоединить трубопровод или снять устройства.Другое название этого клатча – американское. Крутил его двумя ключами.
6. Муфта разъемная с наружной резьбой аналогична предыдущей типу американки. Единственное отличие – внешняя резьба вместо внутренней.
7. Муфта с накидной гайкой состоит из полипропиленовой заготовки, в которую запрессован фитинг с накидной гайкой. Устанавливается так же, как и американка: в места необходимого разъема трубопровода.

Эти комбинированные муфты, припаянные к полипропиленовой трубе, легко подсоединяются к трубе из ПНД, имеющей цангу с аналогичной резьбой.

Пайка фитингов из полипропилена

Перед соединением двух труб с фитингами их необходимо закрепить на трубе. Монтаж цанги на трубу ПНД мы обсуждали выше. Теперь рассмотрим соединение полипропиленовой трубы с фитингом.

Фитинги полипропиленовые соединяются пайкой специальным паяльником. Паяльник с насадками устанавливается на подставку и нагревается до 260 ^около

.

Системы трубопроводов из ПП – AGRU

ПП – Идеальный материал

PP – идеальный материал для использования на травильных заводах, в химической промышленности, а также для чрезвычайно агрессивных сточных вод, так как химические вещества используются при высоких температурах в этих областях. Ассортимент продукции AGRU включает различные типы полимеров ПП:

• Гомополимер ПП (PPH) , который состоит исключительно из молекул пропилена.
• Статистические сополимеры ПП (PPR) , полипропилен, в котором статистически распределенные мономеры этилена интегрированы в молекулярную цепь.
• Сополимер ПП (PPC) , блок-сополимер полипропилена, в котором мономеры этилена в блочной форме интегрированы в молекулярную цепь.

Все три типа пропилена очень термически стабильны, идеально совместимы и могут быть легко интегрированы во все стандартные сварочные процедуры согласно DVS 2207. Полуфабрикаты из серого полипропилена не устойчивы к УФ-излучению и поэтому требуют соответствующей защиты.

Полипропилен маловоспламеняющийся (ПП)

Полипропилен с низкой воспламеняемостью (ПП) – гомополимер ПП, содержащий антипирен.Следовательно, полипропилен может быть классифицирован как материал с более высокой огнестойкостью в соответствии с DIN 4102 и UL94. Низковоспламеняющийся и электропроводящий (PPs-el ESD) полипропилен изготовлен из сополимера PP и обладает как огнестойкими, так и электропроводящими / антистатическими свойствами. Поверхностное сопротивление ≤106 Ом, что предотвращает электростатический заряд. Продукция AGRU из полипропилена натуральный и белый (из полипропилена) дополняет наш обширный ассортимент продукции из полипропилена.

.

Что такое полипропиленовая труба? (с иллюстрациями)

Полипропиленовая труба используется во многих промышленных условиях из-за ее химической и термической стойкости, доступности и стоимости. Он часто используется в потоках отходов всех типов, в том числе в жилых и коммерческих помещениях. Побочный продукт перегонки нефтепродуктов, полипропилен был обнаружен в начале 1950-х годов, и из-за его относительно легкости производства его начали производить в течение семи лет. Этот эластичный материал, пригодный для вторичной переработки, часто находит новое применение.

Полипропиленовые трубы менее плотны и дешевле в транспортировке, чем металлические фитинги, такие как медные трубы.

Этот материал представляет собой термопласт с прямой цепью, состоящий из метильных групп на каждом втором углероде с эмпирической формулой C3H6.Полипропилен, используемый для труб, в основном изотатичен, в котором все метильные группы находятся в одном и том же положении на углеродной основе, что приводит к средней молекулярной массе и степени кристалличности между полиэтиленом низкой плотности (LDPE) и полиэтиленом высокой плотности ( HDPE). Благодаря этим свойствам трубы устойчивы к кислотам, щелочам и растворителям и превосходно подходят для транспортировки промышленных потоков между процессами. Материал окрашен в черный или серый цвет для уменьшения разрушения трубы и ее содержимого ультрафиолетовым светом.

Полипропиленовая труба может использоваться в суровых условиях.

Сильно едкие потоки, в том числе растворы гидроксида калия или гидроксида натрия, могут проходить по полипропиленовым трубам. Использование сварных швов позволяет избежать едкого воздействия на клеи на основе растворителей. Добавка в стекло необходима для того, чтобы полипропилен мог работать с биодизельным (метилолеатным) топливом. Этот тип труб не используется с концентрированными сильными окислителями, такими как азотная кислота.

Помимо суровых условий окружающей среды, полипропиленовые трубы используются для транспортировки дистиллированной воды во всех случаях, кроме самых строгих.Отсутствие реакционной способности трубы и возможность сварки плавлением соединений без использования клея обеспечивает чистоту воды. Трубку можно использовать в системах с повышенным давлением до 150 ° F (65 ° C) и до 180 ° F (82 ° C) без давления. Без модификации использование трубы ограничено до 20 фунтов на квадратный дюйм (138 кПа). К другим жидкостным применениям относятся отопление и охлаждение зданий, что является экономичной альтернативой использованию воздуха в качестве теплоносителя.

Полипропилен производится из низкомолекулярных компонентов природного газа или побочных продуктов перегонки нефти с использованием хромовых катализаторов при низком давлении, что является более дешевым процессом, чем HDPE. Поскольку полипропиленовая труба менее плотна, чем другие термопласты, и, безусловно, намного менее плотна, чем стальные, железные или медные трубы, транспортные расходы ниже. Трубы из полипропилена подлежат вторичной переработке и имеют срок службы около 50 лет.

Труба не проводит электричество – еще одно преимущество перед металлическими трубами в промышленных условиях.Домовладельцы иногда считают, что полипропиленовые трубы в системах бытовых сточных вод работают бесшумно из-за их естественных изоляционных свойств. Сама полипропиленовая труба очень прочная и не раскалывается. На ипподромах для картинга и подобных местах полипропиленовая труба часто используется в качестве недорогого барьера или ограждения из-за ее способности выдерживать нагрузки и экстремальные температуры.

.
