Как соединить металлические трубы без сварки?
- Просмотров: 13398
В сети можно найти множество способов соединения труб без сварки и резьбы с помощью таких устройств, например, как муфта Гебо, специальных фланцев и ремонтно-монтажных обойм. Способы достаточно бюджетные и позволяют без особых проблем сделать, например, несколько срочных соединений стальных труб без использования сварки и нарезания резьбы.
А что делать, если вам нужно быстро смонтировать целую систему отопления или водоснабжения в загородном доме, а использование сварки крайне нежелательно, например, из-за повышенной пожароопасности помещения или в нем уже сделан ремонт.
А если система отопления будет смонтирована из медных труб и должна не просто прослужить много лет, но и радовать глаз владельца все это время? Представьте эту систему, обвешанную муфтами Гебо.
Так что же делать, как быстро и надежно соединить трубы без сварки и резьбы? Есть современные решения, причем для соединения труб из стали, нержавейки, меди или пластика или их комбинациях. Расскажем Вам на примере продукции немецкой компании Viega. Почему продукция именно этой компании? Потому что это как-бы эталон, ориентир для других производителей.
Безупречное качество трубопроводных пресс-систем Viega сделало их крайне популярными в Западной Европе и обеспечивает быстрый рост их популярности в России.
Компания по праву считается лидером в области создания надежных систем холодной опрессовки, значительно ускоряющих и упрощающих монтаж труб из стали, меди и нержавеющей стали. Запатентованные технологии уже много лет успешно применяются при монтаже трубопроводов хозяйственно-питьевого водоснабжения, газопроводах, системах отопления или в специальных отраслях.

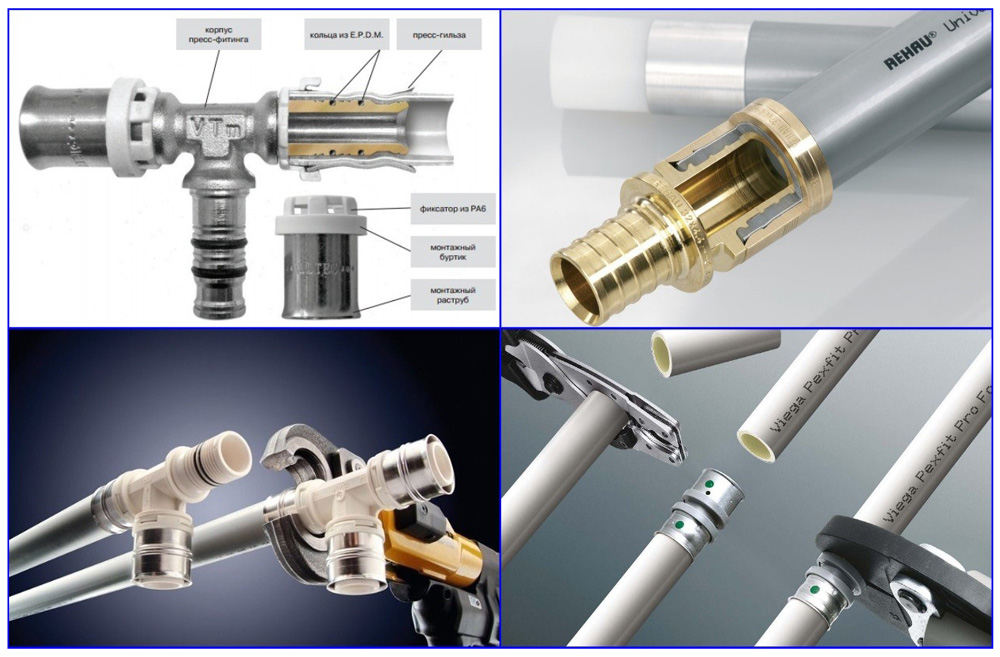

Принцип соединения заключается в обжатии трубы с надетым на нее фитингом с помощью ручного или электрогидравлического пресс-инструмента. Опрессовка выполняется в течение нескольких секунд без опасности пожара и трудоемких мер противопожарной защиты, после чего соединение надежно служит на протяжении 50 лет. В процессе опрессовки применяется двустороннее обжатие – до уплотнительного кольца и после него. Никаких подготовительных работ не требуется, соответственно, обеспечивается экономия времени и материала, не остается следов нагрева и пайки. Вы можете возразить, что пресс-инструмент для соединения труб без сварки и резьбы стоит дорого, но ведь его можно взять в аренду, или он уже приобретен монтажником, выполняющего работы в Вашем доме.
В настоящее время в зависимости от сферы применения компания Viega предлагает несколько вариантов пресс-фитингов, позволяющие соединять трубы без сварки, резьбы или пайки.
PROFIPRESS – для систем отопления, водоснабжения и специальных применений. Для медных труб. Фитинги из меди и бронзы. Уплотнительные кольца из EPDM. Обозначение – зеленая точка на корпусе. Поставляются диаметрами от 12 до 108 мм, включая промежуточный диаметр 64 мм.
Это система пресс-соединений для медных труб, пригодная практически для любых областей применения. В ассортимент входят несколько сотен видов фитингов, что позволяет использовать их практически в любых монтажных ситуациях. Все детали, от цилиндрических муфт до высококачественных уплотнительных колец, изготовлены с настоящим немецким качеством. В системе Profipress Viega использует медь и бронзу. Оба материала обеспечивают гигиеничный монтаж и, кроме того, максимальную надежность, абсолютную стабильность формы и длительный срок службы.
Для визуального различия назначения фитингов для гидравлических или газовых систем они, соответственно, маркируются зелёной или жёлтой точкой на корпусе фитинга.
Также различаются уплотнительные прокладки фитингов:
для гидравлических систем – черного цвета из EPDM (этиленовый, пропилендиеновый каучук),
Преимущества пресс фитингов Viega Profipress для медных труб:
- Широкий ассортимент изделий. Предусмотрены специальные компоненты для любых трубопроводных систем. Поставляются диаметрами от 12 до 108 мм, включая промежуточный диаметр 64 мм.
- Широкая область применения. Применяются для медных трубопроводов хозяйственно-питьевого водоснабжения, систем отопления, а также для прочего применения.
- Безупречное качество. Пресс фитинги Viega выпонены из бронзы СС 499К или из кремниевой бронзы СС246Е/CuSi4Zn9MnP. Замена сырья на кремниевую бронзу произошло вследствие перехода Viega на производство новых видов продукции с использованием единого сплава.
- Высокая стабильность формы и длительный срок службы.
- Все фитинги оснащены высококачественными уплотнительными кольцами из EPDM черного цвета (этилен-пропилендиеновый каучук), с рабочей температурой до 110°C, не обладают стойкостью против углеводородных растворителей, хлорированных углеводородов, скипидара и бензина.
- Скорость монтажа. Пресс-соединения выполняются на порядок быстрее, чем при соединении медных труб методом пайки.
Требуется выполнить всего три операции:
– отрезать трубу,
– установить фитинг и проверить глубину вставки
– опрессовывать соединение с помощью специального инструмента - Отпадает необходимость в калибровке, что позволяет сэкономить от 30 до 50% времени (в зависимости от диаметра трубы) по сравнению с пайкой.
- Надежность. Viega разработала уникальный контур безопасности SC-Contur, благодаря которому неопрессованные (например, по недосмотру) соединения можно выявить визуально при испытании водой под давлением от от 0,1 до 0,65 МПа или по падению давления на контрольном манометрепри при проверке системы сжатым воздухом с давлением от 22,0 мбар до 3,0 бар.
- Компактный и удобный пресс-инструмент.
PROFIPRESS G – для систем газопроводов и трубопроводов жидкого и дизельного топлива. Для медных труб. Фитинги из меди и бронзы. Уплотнительные кольца желтого цвета из HNBR. Обозначение – желтый прямоугольник на корпусе. Поставляются диаметрами от 12 до 64 мм.
PROFIPRESS S – для соединений, работающих при повышенных температурах, например: в гелиоустановках или в паровых системах низкого давления до температуры 120°C и давления 1 бар, в системах централизованного теплоснабжения до температуры 140°C и давления до 16 бар. Для медных труб. Фитинги из меди и бронзы. Уплотнительные кольца из FKM. Обозначение – белый прямоугольник на корпусе, обозначающим уплотнительное кольцо из FKM. Поставляются диаметрами от 12 до 108 мм.
SANPRESS INOX – для высококачественных систем водоснабжения.
Для труб из нержавейки. Фитинги из нержавейки. Уплотнительные кольца из EPDM. Поставляются диаметрами от 15 до 108 мм
SANPRESS – для систем водоснабжения. Экономичная альтернатива Sanpress Inox. Для труб из нержавейки. Фитинги из бронзы. Уплотнительные кольца из EPDM. Обозначение – зеленая точка на корпусе. Поставляются диаметром от 12 до 108 мм.
MEGAPRESS – для систем отопления и специальных применений. Для черных стальных труб (в том числе и с цинковым или эпоксидным покрытием, бесшовных или сварных)
PRESTABO – для систем отопления и специальных применений.
Для стальных оцинкованных труб. Фитинги стальные в трех вариантах: с наружным цинковым покрытием, с наружным цинковым покрытием и полипропиленовой оболочкой, с наружным и внутренним цинковым покрытием. Уплотнительные кольца из EPDM. Обозначение – красный прямоугольник с символом «Кроме питьевой воды». Поставляются диаметрами от 12 до 108 мм.
SMARTPRESS – для систем отопления и водоснабжения. Для пластиковых труб
, совместимость с трубами систем Viega Pexfit Pro и Pexfit Fosta. Фитинги: oтводы, муфты и тройники из нержавеющей стали, резьбовые фитинги из бронзы. Поставляются диаметрами от 16 до 63 мм.Основные преимущества использования пресс-фитингов Viega
- максимальная надежность благодаря двойной опрессовке и контуру безопасности SC-Contur
- высокая скорость монтажа
- простота выполнения соединений – справится любой монтажник
- благодаря четкой маркировке изделий их невозможно перепутать
- три типа высококачественных уплотнительных колец для всех областей применения
- широкий ассортимент изделий
- широкая область применения
- безупречное немецкое качество
- высокая стабильность формы и длительный срок службы
- компактный и удобный пресс-инструмент для выполнения пресс-соединений
- пожаробезопасность
Каждый пресс-фитинг Viega имеет индивидуальную маркировку
Цвет маркировки означает при этом различные области применения:
зеленым цветом обозначены изделия для трубопроводов хозяйственно-питьевого водоснабжения
желтым – для газопроводов,
белым – для отопительных гелиосистем, систем центрального отопления и пара низкого давления
красным и черным – серия «кроме питьевой воды».
Фитинги диаметром от 64 мм снабжены оранжевой наклейкой, которая снимается после их опрессовки для контроля
Универсальные и специальные уплотнительные элементы.
Каждый эластомерный материал обладает свойствами, требуемыми для соответствующей области применения, в том числе необходимой химической стойкостью и характерным диапазоном рабочих температур. При этом важным условием является срок эксплуатации минимум 50 лет.
Используются уплотнительные кольца Viega всего трех типов:
из EPDM – преимущественно для систем хозяйственно-питьевого водоснабжения и отопления,
из HNBR – для газопроводов и трубопроводов жидкого и дизельного топлива,
из FKM – для специальных высокотемпературных применений.
Универсальный пресс-инструмент Viega
Сочетает в себе удобство использования и надежность даже в труднодоступных местах. Универсальные и компактные пресс-кольца с шарнирными затяжными губками позволяют удобно и быстро работать даже в ограниченном пространстве сантехнических шахт.
Пресс-инструмент Viega Pressgun 5 и Viega Pressgun Picco убеждают своим высочайшим качеством и обеспечивают удобный и надежный монтаж даже в самых неблагоприятных условиях. Относятся к самым надежным, экономичным наиболее широко используемым в Европе.
Основные преимущества пресс-инструмента Viega
- один инструмент для любых пресс-систем
- простой и удобный монтаж одним человеком без дополнительной квалификации
- быстрая опрессовка труб диаметром от 12 до 108 мм
- экономия времени до 80%
- пожаробезопасность, нет необходимости в дополнительных противопожарных мерах
- чрезвычайно удобное управление одной рукой благодаря эргономичной форме инструмента
- на выбор питание от сети или от литий-ионной аккумуляторной батареи на 18 В/2,0 Ач с защитой от глубокой разрядки
- вращающаяся на 180° пресс-головка и шарнирные затяжные губки с пресс-кольцами в сочетании с шарнирной функцией обеспечивают удобный доступ даже в самые труднодоступные места
- пресс-клещи с фиксацией в открытом положении для надежного и простого монтажа одной рукой
- светодиодная лампа для простоты опрессовки при плохом освещении
- проверенные немецкой службой технадзора предохранительные устройства: задержка срабатывания, стопоры, индикатор необходимости техобслуживания и автоматическая защитная блокировка после достижения максимального количества опрессовок.
Особенности Viega Pressgun 5
– для всех металлических пресс-фитингов диаметром от 12 до 108 мм
– для всех пластиковых пресс-фитингов диаметром от 12 до 63 мм
– вес не превышает 3,2 кг (без пресс-клещей)
– длительные интервалы техобслуживания: после 40000 опрессовок или раз в 4 года
– автоматическая защитная блокировка после 42000 опрессовок
Особенности Viega Press Booster для Pressgun
– инновационный усилитель мощности для Megapress XL с встроенной шарнирной затяжной губкой для диаметров 2½, 3 и 4 дюйма
– оптимальное усилие опрессовки для максимальной надежности
– вес 9 кг – и практичный наплечный ремень обеспечивают высокую эргономику и простоту обращения
– может использоваться для всех пресс-машин Viega от типа Typ 2 до Pressgun 5 (не совместим с Pressgun Picco)
– шаровые головки шарнирной затяжной губки исключают ошибочное применение других пресс-колец Viega
– длительные межсервисные интервалы благодаря надежности продукции Viega
– Pressgun Press Booster для пресс-колец
Особенности Viega Pressgun Picco
– чрезвычайно компактные размеры для монтажа в узких сантехнических шахтах и пристенных конструкциях
– для металлических пресс-фитингов диаметром от 12 до 35 мм
– для пластиковых пресс-фитингов диаметром от 12 до 40 мм
– вес не превышает 2,5 кг (без пресс-клещей)
Пресс-пистолет Picco фирмы Viega для диаметров до 35 мм отличается особо малыми конструктивными размерами и небольшим весом.
Благодаря вращающейся на 180° головке возможно его универсальное использование. В комплекте с пресс-инструментом поставляется практичный чемодан Picco и трое пресс-клещей. В чемодан могут быть помещены дополнительные пресс-клещи.
Если у Вас осталисьв вопросы как соединить трубы без сварки – звоните, наши специалисты проконсультируют Вас совершенно бесплатно!
- Назад
- Вперед

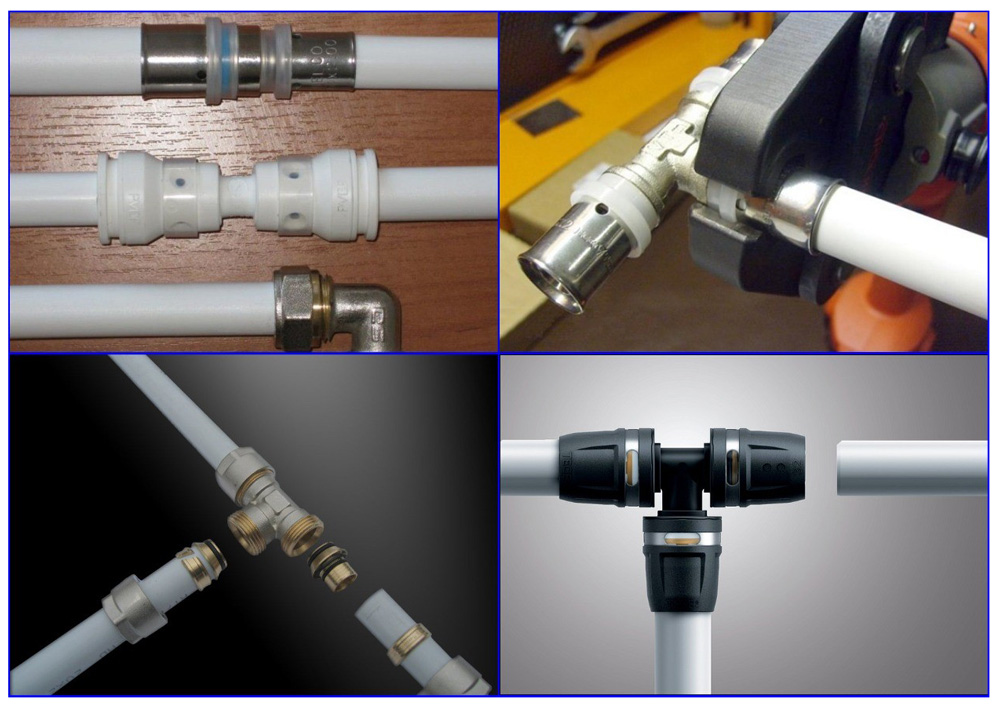

Варианты соединения труб отопления своими руками
Грамотное соединение труб отопления – это гарант хорошей герметичности системы, предупреждение теплопотерь. Специфика монтажных работ зависит от многих параметров: длина трубопровода, материал, из которого выполнен теплоноситель, личные предпочтения человека.

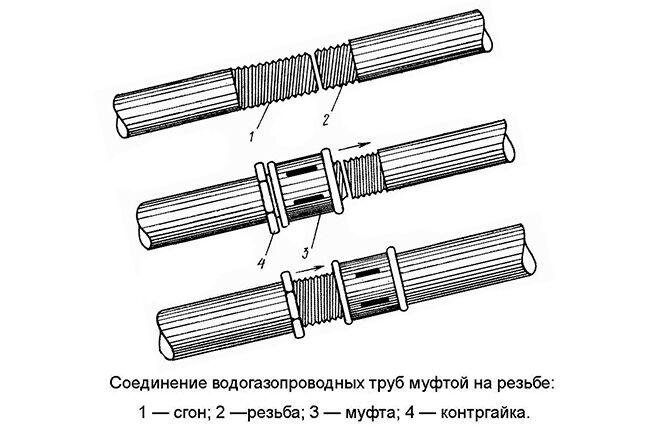

Соединение деталей посредством короткой резьбы и муфт обычно применяется для длинного трубопровода. Если вы выбрали этот вариант, помните, что демонтаж в этом случае провести нельзя ввиду того, что короткая резьба имеет свои особенности: ее последние витки отличаются небольшой глубиной.
Таким образом, обеспечивается хорошая герметизация. Для выполнения соединения следует наложить, следуя часовой стрелке, уплотнитель. В качестве уплотнителя может выступать прядь, ФУМ лента и так далее.
Для удобства фиксации муфты на первые витки трубы уплотнитель накладывать не нужно. Муфта накручивается на уплотнитель посредством трубного ключа. Накручивать ее нужно вплоть до заклинивания. После фиксации муфты обе трубы соединяются методом ввинчивания. Демонтаж такой конструкции возможен только через обрезание трубопровода. Герметичность системы можно улучшить, покрыв уплотнитель, уже зафиксированный на резьбовом соединении, слоем масляной краски. Так вы обеспечите защиту трубопровода от разного рода негативных воздействий. Аналогичного алгоритма работ следует придерживаться при монтаже тройников и угловых систем.
Переходник
Монтаж труб посредством переходника также имеет свои особенности. Изделие ввинчивается в переходник, затем затягивается гайка, крепко фиксируя уплотнитель.
Аналогичные действия выполняются со второй трубой. Применяя этот вариант, вы сможете без проблем провести демонтаж и повторный монтаж системы.
Сварка
При установке трубопровода для систем отопления часто применяется сварка. Подобную работу лучше доверить квалифицированному специалисту. Однако запаять трубы можно своими руками. В конечном итоге получаются качественные и надежные соединения, дешевые в монтаже. Для работы потребуется переходник с припоем. Обе детали трубопровода следует ввинтить в переходник, а затем прогреть их при помощи специальной горелки. Нагрев производится до тех пор, пока расплавленный припой не заполнит монтажный шов.
Процесс монтажа
Рассмотрим подробней монтаж излучающих деталей в систему отопления. Обычно в качестве излучающих элементов используется трубопровод из чугуна ввиду своих многочисленных преимуществ: демократичная стоимость, длительный срок эксплуатации, надежность крепления. Для выполнения соединения следует вывернуть заглушки.
Радиатор должен быть зафиксирован так, чтобы внешняя резьба втулки глубоко врезалась в корпус обогревающего устройства. Если схема отопления предполагает внешнюю разводку, то обе трубы устанавливаются с одной стороны корпуса радиатора. В том случае, если длина горизонтальных деталей трубопровода, монтируемых в систему отопления, больше 15 см, между этими элементами устанавливаются стойки-распорки. После монтажа они надежно фиксируются посредством сварки. Данная мера позволяет предупредить опасность деформации изделий из-за высоких температурных воздействий.
Сварка или резьба – что лучше?
На сегодняшний день становится все более и более популярным резьбовое соединение ввиду его преимуществ: легкость в монтаже, эстетичный монтажный шов, простота проведения обсуживающих работ, надежность.
Сварочные соединения также отличает высокое качество, однако зачастую выполнить их с первого раза сложно даже специалистам, а ошибки в монтаже могут привести к созданию аварийных ситуаций.
Кроме того, после проведения сварочных работ в помещении еще надолго останется едкий и неприятный запах.
Подведем итоги
Соединить трубы для систем отопления вполне можно самостоятельно, не прибегая к услугам профессионалов. Главное следовать приведенным инструкциям и следить, чтобы вся работа выполнялась очень аккуратно, ведь от ее итогов зависит герметичность системы, а значит, и отсутствие аварийных ситуаций, максимальный комфорт и тепло в доме.
