Солнечный гетероструктурный модуль: история технологии, предварительный обзор и сравнение с мировыми аналогами

история технологии, предварительный обзор и сравнение с мировыми аналогами

Сизов Павел Васильевич Технический директор Образование: Чувашский Государственный Университет им. И.Н. Ульянова, ЭТ факультет, специальность “Электропривод и автоматика промышленных установок и технологических комплексов” Академическая степень: магистр техники и технологии Опыт работы: более 8 лет Обладатель звания “Лучший выпускник ЧГУ 2011 года”

Итак, первое, что нам необходимо сделать, это определиться с формулировками, а точнее с сокращенным обозначением данной технологии. В развернутом виде наименование ее звучит как «Heterojunction with intrinsic thin-layer technology» – буквально «технология гетероперехода с внутренними тонкими пленками». Под упомянутыми «тонкими пленками» подразумеваются тонкие пленки аморфного кремния. Созвучно самой технологии принято называть и солнечные модули – «гетеропереходные» (в России с подачи разработчика и производителя больше прижилось название «гетероструктурные», которое мы и будем использовать далее). Довольно редко и в самом обобщенном виде можно встретить такое понятие как «гетерогенные» солнечные батареи, но пользоваться им вследствие нераспространенности данного термина применительно к данной тематике мы не будем. Внимательно рассмотрев различие в аббревиатурах, которые приняли для обозначения данной технологии различные производители, можно заключить, что у компании Panasonic (которая поглотила изначального разработчика – компанию SANYO) аббревиатура HIT складывается из следующих заглавных букв общего названия «Heterojunction with Intrinsic Thin-layer technology» (гетеропереход с интегрированными тонкими пленками), а у компании «Хевел» (Hevel) аббревиатура HJT – из «HeteroJunction with intrinsic thin-layer Technology» (технология гетероперехода). Это сделано в первую очередь потому, что соответствующие технологии и товарные знаки запатентованы своими разработчиками.

Нам же это не даст запутаться в терминах – далее при упоминании технологии компании SANYO/Panasonic используем аббревиатуру HIT, компании «Хевел» – HJT, без обозначения соответствующего знака правовой охраны товарного знака ® (в виде HIT®).

Рассматривать в деталях тонкопленочные микроморфные солнечные модули Hevel мы не будем, так как продукт это не новый, и со всеми характеристиками можно ознакомиться в общедоступных источниках, в том числе на нашем сайте. На технологии аморфных солнечных модулей подробно мы не останавливаемся по следующим причинам: во-первых, данную информацию можно свободно найти на просторах интернета и, во-вторых, данный тип солнечных батарей с момента своего появления так и не получил широкого распространения, кроме того, подавляющее большинство производителей не ведут исследований в данном направлении и на сегодняшний день мы считаем данный продукт постепенно вытесняемым с рынка новыми, более перспективными решениями. Гетероструктурная технология, напротив, является абсолютной новинкой для российского рынка, так как ранее модули, выполненные на основе гетероперехода, на территории России не производились и не продавались. В целом достоин внимания тот факт, что в мире немногие компании производят солнечные модули по данной технологии, и, таким образом, компания «Хевел» в настоящее время входит в ТОП-3 мировых производителей HJT (HIT) модулей.

Остановимся подробнее на истории разработки и выхода на рынок HIT-технологии от пионера в области разработки солнечных батарей на основе аморфных пленок – компании SANYO, которая начала этот путь еще в далеком 1975 году. Отметим, что гетероструктурные солнечные модули SANYO HIT изготовлены из монокристаллических кремниевых пластин с нанесенными на них с обеих сторон чрезвычайно тонкими слоями аморфного кремния. Глубоко не вдаваясь в технические тонкости, вкратце выразим ключевую особенность HIT-технологии, обусловливающую новизну данного решения: благодаря покрытию пластин кристаллического кремния тонкими пленками аморфного кремния, в кристалле, вследствие снижения рекомбинационных центров на поверхности, ощутимо возрастает продолжительность жизни зарядов; как результат, повышается эффективность преобразования солнечного света, так как именно потерями носителей заряда на поверхности кремниевой пластины ограничен КПД традиционных солнечных элементов (см.

рисунок). Необходимо добавить, что срок патентной защиты фирмы Sanyo Electric Co. Ltd. на данную технологию истек 8 августа 2011 года, и, с того момента, как патент перестал защищать своего правообладателя, другие компании-производители солнечных батарей, такие как «Хевел», получили возможность работать над дальнейшим развитием и улучшением данного способа производства солнечных ячеек.

Основные вехи развития HIT-технологии от тандема компаний SANYO/Panasonic:

• 1975: компания SANYO начала разработку солнечных ячеек из аморфного кремния

• 1980: SANYO становится первым в мире производителем, выпускающим солнечные ячейки из аморфного кремния на коммерческой основе
• 1997: гетеропереходные солнечные ячейки с внутренними «тонкими пленками» были внедрены SANYO в серийное производство и поступили на рынок под торговой маркой HIT®. Поступление в продажу солнечных модулей мощностью 170 Вт. КПД ячейки 16,4%, КПД модуля 14,4%1998: поступление в продажу солнечных модулей мощностью 180 Вт. КПД ячейки 17,4%, КПД модуля 15,2%
• 2002: поступление в продажу солнечных модулей мощностью 190 Вт. КПД ячейки 18,5%, КПД модуля 16,1%
• 2003: SANYO выпускает на рынок модули мощностью 200 Вт с самым высоким в мире КПД
• 2005: начало производства HIT-модулей SANYO на фабрике в Венгрии
• 2007: SANYO преодолевает планку в 100 миллионов произведенных HIT-ячеек. В лаборатории достигнута эффективность ячеек в 22,3%. Расширение фабрики в Венгрии. Поступление в продажу солнечных модулей мощностью 215 Вт. КПД ячейки 19,3%, КПД модуля 17,2%
• 2009: SANYO выпускает на европейский рынок высокоэффективные HIT-модули мощностью 220 Вт. Обладая КПД 17,4%, данные модули по-прежнему имеют самую высокую в мире эффективность

• 2010: SANYO выпускает на европейский рынок высокоэффективные HIT-модули мощностью 235 Вт. Имея КПД 18,6%, модули остаются самыми эффективными в мире

• 2011: в феврале SANYO запускает производство модулей 240 Вт с КПД ячеек 21,6%. В октябре, благодаря наиболее высокой степени преобразования энергии с использованием HIT-технологии, команда токийского университета выиграла проходящий в Австралии престижный гоночный чемпионат мира среди автомобилей на солнечных батареях

• 2012: в апреле происходит смена бренда выпускаемых солнечных модулей с SANYO на Panasonic. Изменения касаются только названия бренда – структура продаж и производственные мощности остаются без изменений
• 2014: новые, улучшенные модули мощностью 245 Вт выходят на рынок. В лаборатории достигнут новый мировой рекорд эффективности ячеек в 25,6%. Произведен 1 миллиард солнечных ячеек
• 2015: на рынок поступают новые компактные модули мощностью 285 Вт

• 2016: продление для европейского рынка гарантии на HIT-модули до 15 лет. В продажу поступают новые мощные модули с номиналами 295 и 330 Вт

• 2017: отмечается 20-летие массового производства солнечных HIT-модулей. Продление гарантийного срока на европейском рынке на HIT-модули с 15 до 25 лет

Теперь более подробно рассмотрим историю HJT-технологии от отечественного производителя солнечных модулей – компании «Хевел» (завод в г. Новочебоксарск, Чувашская Республика), с упоминанием дополнительных подробностей в виде планов компании и полученных сертификатов:

• 2014, октябрь: генеральный директор ГК «Хевел» сообщает, что на базе «НТЦ тонкопленочных технологий в энергетике» (далее по тексту – «НТЦ ТПТ») ведется разработка и подготовка к серийному производству солнечных модулей нового типа, выполненных по технологии гетероперехода, преимуществами которой являются повышенный КПД и более стабильные электрические характеристики при работе в условиях высоких температур, при которых ощутимо падает эффективность стандартных кристаллических солнечных элементов. Было сообщено, что уже вскоре после начала исследований был достигнут КПД фотоэлементов порядка 16%, и группа исследователей ставит целью довести данный показатель в ближайшей перспективе не менее чем до 22%, тем самым приблизившись к лучшим мировым достижениям в данной области
• 2014, декабрь: в «НТЦ ТПТ» на опытной технологической линии изготовлены промышленные прототипы гетероструктурных солнечных модулей по HJT-технологии на основе кристаллических кремниевых ячеек размером 156х156 мм. КПД полученных образцов составляет порядка 20%. Для дальнейшего роста производительности ведутся работы по отработке технологических процессов химической обработки поверхности пластин кристаллического кремния, режимов осаждения слоев аморфного кремния, изготовления контактной сетки
• 2015, декабрь: специалистами «НТЦ ТПТ» достигнут КПД солнечных HJT-ячеек в 22%. Типовой КПД обычных кристаллических ячеек на этот момент составляет на 4-5% меньше
• 2016, июль: «НТЦ ТПТ» был получен патент на собственную технологию изготовления гетероструктурных солнечных модулей (HJT). После модернизации конвейера на заводе «Хевел» в Новочебоксарске под выпуск нового продукта планируется рост производственных мощностей со 100 до 160 МВт в год. Промышленные образцы солнечных модулей показывают КПД 20,3%
• 2016, ноябрь: исследователям «НТЦ ТПТ» удалось получить первый образец солнечного элемента по гетероструктурной технологии на кристаллическом кремнии толщиной 90 мкм. С данным результатом это самая тонкая в России ячейка солнечного модуля. Стандартная толщина такой ячейки в два раза выше – 180 мкм. На практике положительный эффект данного достижения выражается в экономии кремния при изготовлении солнечных модулей и снижении себестоимости производства кремниевых пластин на 20%
• 2017, февраль: идет процесс поэтапного запуска основных систем модернизированной технологической линии с увеличенной почти вдвое производственной мощностью. Участок по изготовлению солнечных ячеек введен в эксплуатацию одним из первых. Участок по сборке солнечных ячеек в готовые модули проходит завершающий этап пуско-наладочных работ. Во время предварительного ввода в действие линии по изготовлению гетероструктурных солнечных модулей получена эффективность солнечных ячеек в 21,75%
• 2017, апрель: на заводе «Хевел» в г. Новочебоксарск начато производство гетероструктурных солнечных модулей по HJT-технологии с проектным годовым объемом выпуска 160 МВт. КПД ячейки составляет 22%, КПД модуля — не менее 20%
• 2017, июнь: обсуждается возможность увеличения производственной мощности завода со 160 до 220 МВт в год
• 2017, июль: получение сертификата на соответствие требованиям Технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС) дает возможность компании «Хевел» приступить к продаже новых модулей. Также пройдена добровольная сертификация фотоэлектрических модулей в АНО «Наносертифика» как продукция наноиндустрии. Дополнительно, модули успешно прошли экологическую сертификацию и получили право на международно признанную экологическую маркировку «Листок жизни» (Vitality Leaf). Требования стандартов предусматривают улучшенные показатели коэффициента полезного действия модулей по сравнению с аналогами (не менее 17%), высокие показатели стабильности работы модулей (номинальная мощность модулей на протяжении первых 25 лет не снижается более чем на 20%), применение сырья и материалов, минимизирующих негативное воздействие модулей на окружающую среду и здоровье человека при их производстве и эксплуатации
• 2017, август: по результатам проекта второго этапа модернизации, находящегося на стадии технико-экономического обоснования, планируется увеличение производственной мощности вплоть до 250 МВт в год. При текущих объемах производства продукция завода «Хевел» законтрактована на ближайшие пять лет. Обсуждаются планы по объему экспорта солнечных модулей, которые могут составить около 10% от общего объема производства
• 2017, сентябрь: начаты работы по реализации второго этапа модернизации технологической линии завода в Новочебоксарске, в рамках которого мощность производственного комплекса будет увеличена со 160 до 250 МВт солнечных модулей в год. Данный этап расширения производства позволит начать выпуск односторонних и двусторонних гетероструктурных модулей из 72 солнечных ячеек, что даст возможность увеличить среднюю мощность модуля до 400 Вт и более. Планируемый срок окончания работ – к концу 2018 года. В Майминском районе Республики Алтай введена в эксплуатацию первая солнечная электростанция мощностью 20 МВт на модулях нового поколения

• 2017, октябрь: на заводе «Хевел» в Новочебоксарске в рамках промышленного производства сошла с конвейера первая партия гетероструктурных солнечных ячеек с эффективностью 22,7%. Планируется, что достигнутые успехи в связке с дальнейшей оптимизацией производственных процессов позволят стабильно выпускать солнечные элементы со средним КПД около 23%

• 2018, январь: с момента старта производства в апреле 2017 года было произведено более 323 тысяч модулей общей мощностью 95,25 МВт, что позволило подтвердить годовую проектную мощность в 160 МВт после первого этапа модернизации. За полгода с начала производства солнечных модулей по новой технологии удалось на 25% увеличить производительность ключевого участка – плазмохимического осаждения. Кроме того, были улучшены рецепты нанесения слоев ITO, трафаретная печать, что в итоге позволило последовательно в течение года увеличивать КПД продукции. В результате к концу 2017 года средняя эффективность ячеек была увеличена с 20 до 22,8%, а мощность модулей из 60 ячеек в серийном производстве выросла с 280 до 310 Вт. Таким образом, оптимизация ряда технологических процессов на ключевых участках линии уже в декабре 2017 года позволила превысить проектные показатели на 10%
• 2018, февраль: получен сертификат TÜV Rheinland (от независимой сторонней организации, аккредитованной для тестирования и сертификации фотоэлектрических систем и компонентов в соответствии с различными международными стандартами). Солнечные модули компании Хевел прошли испытания по стандартам МЭК (международного электротехнического комитета) IEC 61215 и IEC 61730. Получение сертификата свидетельствует об успешном прохождении различных испытаний на качество и безопасность в лаборатории TÜV в Германии
• 2018, март: в «НТЦ ТПТ» пройдены испытания солнечных модулей Hevel в условиях экстремально низких температур (-60 °C), что открывает для них перспективу арктического применения. Начат экспорт солнечных панелей «Хевел» в ряд стран Европы и Азии. Согласно коммерческим условиям контрактов, страны-покупатели на данном этапе не разглашаются

Отметим, что главным новшеством, привнесенным российскими учеными в существовавшую ранее HIT-технологию, является следующее – операции диффузии и имплантации при создании p-n перехода были заменены технологической операцией осаждения нанопленок аморфного кремния поверх кристаллического кремния плазмохимическим методом.

Более или менее разобравшись с историей развития технологии на мировом и отечественном рынках, давайте перечислим преимущества модулей Hevel HJT (и в целом технологии гетероперехода) и сравним текущего «лидера» компании «Хевел» с самым мощным модулем линейки от компании Panasonic.

Как нам уже известно, гетероструктурная технология представляет собой гибрид кристаллического и тонкопленочного типов кремниевых солнечных элементов. В результате данной комбинации удается объединить основные плюсы кристаллических и тонкопленочных аморфных модулей, что выражается в получении следующих ключевых преимуществ:

• более высокий КПД, чем у того или иного типа солнечных панелей в отдельности
• медленная световая деградация с течением времени
• более высокая эффективность при повышенных температурах эксплуатации, низкий температурный коэффициент мощности
• лучшее восприятие рассеянного света, выше производительность в отсутствие прямых солнечных лучей
• устойчивость к частичному затенению


Далее приведем сравнительную таблицу с характеристиками модулей Hevel HJT 310 Вт и Panasonic HIT 330 Вт.

Модель	HVL HJT 310	Panasonic HIT N330
Стоимость на мировом рынке (Великобритания, США), $	—	370-380
Процент брака на основании 10 лет работы в Европе, %	—	0,0035
Количество произведенных HIT ячеек (на январь 2017), млрд	—	1
Общие характеристики
Срок службы, не менее, лет	25	25
Падение мощности через 25 лет, не более, %	20	20
Технология ячеек	монокристаллическая пластина / гетеропереход аморфного кремния	монокристаллическая пластина / гетеропереход аморфного кремния
Количество ячеек, шт	60	96
Размер ячеек, мм	156,75 х 156,75	127 х 127
Клеммная коробка, степень защиты	IP67	IP67
Сечение кабеля, кв. мм.	4	3,31 (12 AWG)
Длина проводов, см	100	102
Тип коннекторов	MC4	MC4
Температура окружающей среды, °C	-40 … +40	—
Размеры (Д х Ш х Т), мм	1671 х 1002 х 42	1590 х 1053 х 35
Вес, не более, кг	19	18,5
Площадь, кв. м.	1,675	1,674
Снеговая/ветровая нагрузка, Н/кв.м. (Па)	2400	2400
Электрические характеристики
Номинальная мощность (+ толеранс), Вт	310 (+ 5)	330 (+ 10)
Напряжение холостого хода, В	43,67	69,7
Ток короткого замыкания, А	9,35	6,07
Напряжение при максимальной мощности, В	35,22	58,0
Ток при максимальной мощности, А	8,69	5,70
КПД модуля, не менее, %	18,52	19,7
Коэффициент заполнения ВАХ	0,75	—
Встроенные байпасные диоды, шт.	3	4
Максимальное превышение тока, А	15	15
Максимальное напряжение в системе, В	1000	1000
Температурные характеристики
Температурный коэффициент номинальной мощности, %/°C	– 0,28	– 0,258
Температурный коэффициент напряжения холостого хода, %/°C	– 0,24	– 0,283
Температурный коэффициент тока короткого замыкания, %/°C	0,04	0,0586
Номинальная рабочая температура модуля, °C	38,8	44,0
Диапазон рабочей температуры модуля, °C	-40 . .. +85	-40 … +85

Из интересных моментов, кроме прочего, можно отметить следующее – несмотря на различное соотношение сторон, размер и количество ячеек, площадь модулей совпадает почти до тысячной доли квадратного метра. Таким образом, на сегодняшний день данное соотношение площади и мощности можно считать неким промышленным стандартом для гетероструктурных модулей. Принимая во внимание такие факторы как ожидаемый в скором времени сход с конвейера завода «Хевел» солнечных панелей Hevel HJT мощностью уже 320 Вт и лидирующее положение модулей Panasonic в своей нише и в целом их наилучший среди серийно выпускаемых солнечных батарей температурный коэффициент, можно заключить, что солнечные модули Hevel в действительности приблизились по своим параметрам к лучшим мировым аналогам модулей на основе гетероперехода. В настоящее время практически вся выпускаемая заводом продукция поставляется для строительства больших сетевых солнечных электростанций, поставляющих энергию на оптовый рынок электроэнергии и мощности (ОРЭМ). Параллельно ведется работа по разработке политики розничных продаж и обоснованию цены, по которой модули смогут приобрести частные лица и организации для собственных нужд. Без сомнения, данные гетероструктурные солнечные батареи Hevel отечественного производства, обладающие весьма достойными характеристиками, сейчас являются одним из самых ожидаемых продуктов солнечной индустрии на российском рынке.

С полным ассортиментом и характеристиками солнечных модулей Hevel Вы можете ознакомиться на нашем сайте в разделе «СОЛНЕЧНЫЕ БАТАРЕИ HEVEL (РОССИЯ)». В том числе там сразу же появятся цены на новые гетероструктурные панели HVL HJT, как только они поступят в продажу. Следите за соответствующим разделом на сайте, или оставьте контактные данные, и Вы узнаете о поступлении перспективной новинки одними из первых.

Рыночные перспективы гетероструктурных (HJT) модулей – интрига солнечной энергетики

Фотоэлектрическая солнечная энергетика сегодня стала ведущим сектором мировой электроэнергетики по объемам привлекаемых ежегодно инвестиций (~$150 млрд в год) и вводимых мощностей (>100 ГВт в год).

Лидирующие позиции сектора были достигнуты благодаря, в том числе, непрерывному потоку инноваций. Учёные и промышленники ежедневно пытаются снизить материалоемкость и эффективность продукции и производственных процессов.

Неудивительно, на рынке появляются всё новые типы солнечных модулей, отличающиеся повышенной эффективностью по сравнению со среднерыночным уровнем.

Одним из типов такой эффективной продукции являются гетероструктурные модули (HJT – HeteroJunction Technology). Иногда их еще называют SHJ (Silicon heterojunction), подчеркивая, что речь идёт о кремниевых солнечных элементах. Полное название технологии: «Heterojunction with intrinsic thin-layer technology» — буквально «технология гетероперехода с внутренними тонкими пленками». Под «тонкими пленками» подразумевается слой аморфного кремния, который «добавляется» к пластинам n-типа из монокристаллического кремния.

Посмотрим на базовую тенденцию в технологиях производства солнечных модулей. Если со второй половины нулевых годов основным, занимавшим большую рыночную долю, материалом для производства модулей являлся поликристаллический (мультикристаллический) кремний, то сегодня очевиден переход к более эффективным монокристаллическим солнечным элементам, которые в ближайшее время практически полностью вытеснят конкурента с мирового рынка:

Эта тенденция подтверждается производственным планами промышленников. Например, крупнейший производитель в мире, китайская JinkoSolar, в своей презентации для инвесторов за 3 квартал 2019 года прямо указывает, что, если в 2018 году на поликристаллические модули приходилось 56% выпуска его продукции, то в 2020 году 99% будет приходиться на «высокоэффективные» монокристаллические солнечные панели.

На мировом рынке доминирующей технологией сегодня становятся PERC (passivated emitter and rear cell) солнечные элементы из монокристаллического кремния, отличающиеся повышенной эффективностью. Ещё в 2014 году годовой объем выпуска солнечных ячеек моно-PERC p-типа в мире не превышал 1 ГВт. По оценке экспертов PV-Tech, в 2019 году он превысит 60 ГВт, то есть технология станет основной (по объемам производства/продаж).

Технологии семейства PERx (включая PERC, PERT, PERL) будут господствовать на рынке в ближайшие десять лет, с этим согласно большинство специалистов. В то же время, как показано на следующем графике из ITRPV, пожалуй, основного ежегодного доклада по технологиям солнечной энергетики, рыночная доля гетероструктурных SHJ элементов будет однозначно расти:

В краткосрочной перспективе, к 2023 году, как показывает прогноз PV InfoLink, глобальные производственные мощности по выпуску HJT продуктов вырастут до 15 ГВт:

Очевидно, что HJT и PERC сегодня становятся основными массовыми эффективными технологиями, которые конкурируют по соотношению стоимости и эффективности.

Как показывает тот же ITRPV, потенциал роста эффективности у HJT ячеек однозначно выше, чем у семейства PERx:

В текущем году неоднократно отмечались всё новые и новые рекорды эффективности PERC-элементов. Поэтому одним из возможных сценариев развития рынка некоторые эксперты считают более быстрое распространение PERC-технологий и более медленное расширение рыночной доли HJT в ближайшие годы (более дешевые, но эффективные PERC снизят стимулы для инвестиций в HJT). Однако существуют некоторые технологические нюансы, которые мешают технологии PERC реализовать потенциал своей высокой эффективности на рынке. В частности, можно упомянуть так называемую LeTID деградацию (Light and elevated Temperature Induced Degradation), вызываемую светом и повышенной температурой.

Сегодня специалисты всё чаще рассуждают о технологиях «после PERC», поскольку последняя приближается к пределу возможных усовершенствований. Одной из таких «ближайших» технологий является HJT.

Одним из препятствий быстрого распространения HJT продукции считается более высокая цена кремниевых пластин n-типа. Однако, как показывают последние данные, разница в цене между пластинами p- и n-типа снизилась до всего 5% (R. Kopecek, Life after PERC, SNEC Shanghai, June 4, 2019).

Другим препятствием для расширения HJT является более высокая стоимость производственных линий. Капитальные инвестиции в фабрику на единицу выпускаемой продукции (скажем, на 100 МВт) у HJT могут быть в три раза выше, чем у PERC.

Этот недостаток отчасти смягчается тем, что процесс производства HJT элементов состоит из меньшего числа этапов:

Высокая стоимость оборудования повышает порог входа на рынок, увеличивает степень риска для инвесторов.

В то же время, по экспертным оценкам, более высокие затраты на промышленные линии лишь в незначительной степени сказываются на стоимости конечной продукции (см., например, Solving all bottlenecks for silicon heterojunction technology, Photovoltaics International Volume 42). Речь идёт о росте стоимости на приблизительно 1 американский цент за ватт.

Более высокая стоимость компенсируется рядом преимуществ гетероструктурных солнечных модулей. Их отличает низкий температурный коэффициент (при повышении температуры модуля выработка снижается в меньшей степени, чем у обычных кремниевых солнечных панелей), отсутствие деградации типов PID (Potential induced degradation) и LID (Light Induced Degradation), легко реализуемая двусторонность ячеек, обеспечивающая более высокую выработку, чем у двусторонних модулей PERC, а также уже упомянутая высокая эффективность преобразования.

По расчётам Becquerel Institute (2019), несмотря на более высокие удельные капитальные затраты, стоимость единицы энергии, вырабатываемой объектом, оснащенным модулями HJT, может быть ниже, и на приличную величину:

Поэтому HJT «cчитается ультраэффективной технологией следующего поколения с наибольшим промышленным потенциалом» (Becquerel Institute).

На мировом рынке представлено пока относительно небольшое число производителей HJT элементов и модулей (Panasonic, REC, Risen Energy…). В этом ряду стоит и российская группа компаний «Хевел», имеющая свой научно-технический центр, и выпускающая 250 МВт гетероструктурных модулей в год, которые пользуются спросом и за рубежом.

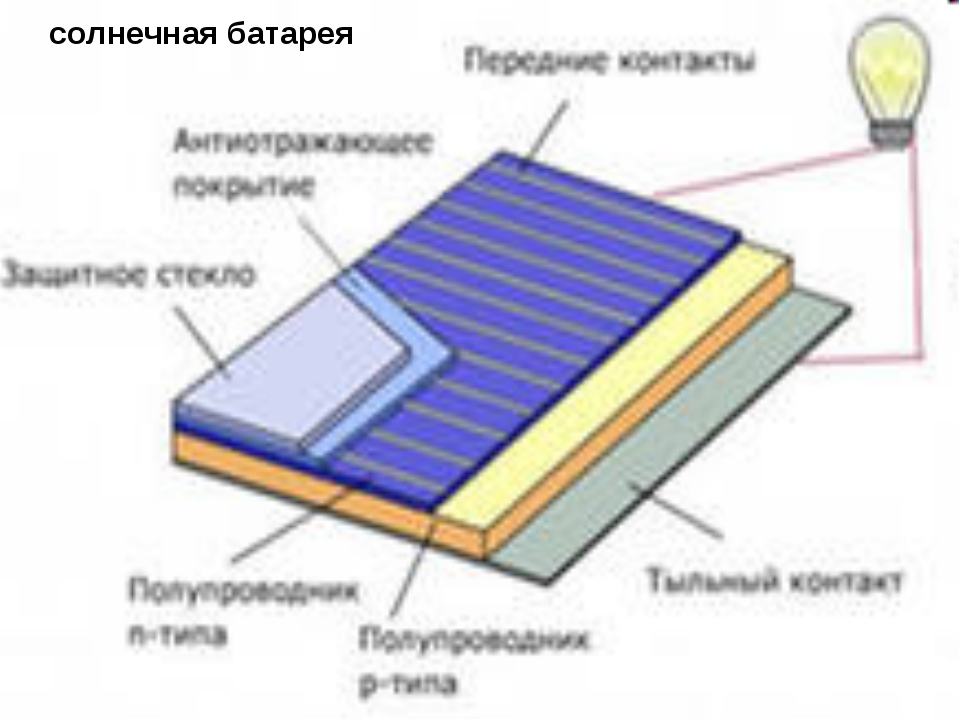

Гетероструктурная технология предусматривает формирование солнечных элементов на основе контакта двух типов полупроводников: легированных слоев аморфного кремния с положительными носителями заряда (p) и кристаллического кремния с отрицательными носителями зарядом (n) – так называемый p-n переход – базовый элемент современной электроники. При попадании солнечного света на p-n переход, подключенный к потребителю, через электрическую цепь протекает ток – солнечный элемент вырабатывает электроэнергию.
Ключевыми преимуществами технологии гетероперехода являются: высокий КПД и стабильность параметров, что позволяет обеспечивать высокое качество конечной продукции.
Это достигается за счёт ряда технологических особенностей при производстве, а именно:

• Напыление легированных слоёв аморфного кремния позволяет повысить эффективность работы при экстремально высоких и низких температурах, а также в условиях низкой освещенности.
• Пассивация задней поверхности уменьшает рекомбинацию (потери при переходе), что в свою очередь обеспечивает увеличение напряжения холостого хода и снижение температурного коэфициента.
• Использование антиотражающих покрытий позволяет снизить отражение от поверхности с 30 до 10%.
• Используется специальное стекло повышенной проницаемости.
• Металлические контакты на поверхности расположены максимально близко друг к другу для минимизации поперечных резистивных потерь и в то же время очень тонкие, чтобы уменьшить затеняемую площадь поверхности.

Таким образом достигается:

• до 10%* повышенной выработки на 1 кв. м площади за счёт низкого температурного коэффициента
• до 13%* более эффективное использование площади и экономия на комплектующих
• до 21%* прироста совокупной выработки на протяжении всей жизни модуля за счёт низкой деградации

*По сравнению с монокремниевыми модулями аналогичной мощности

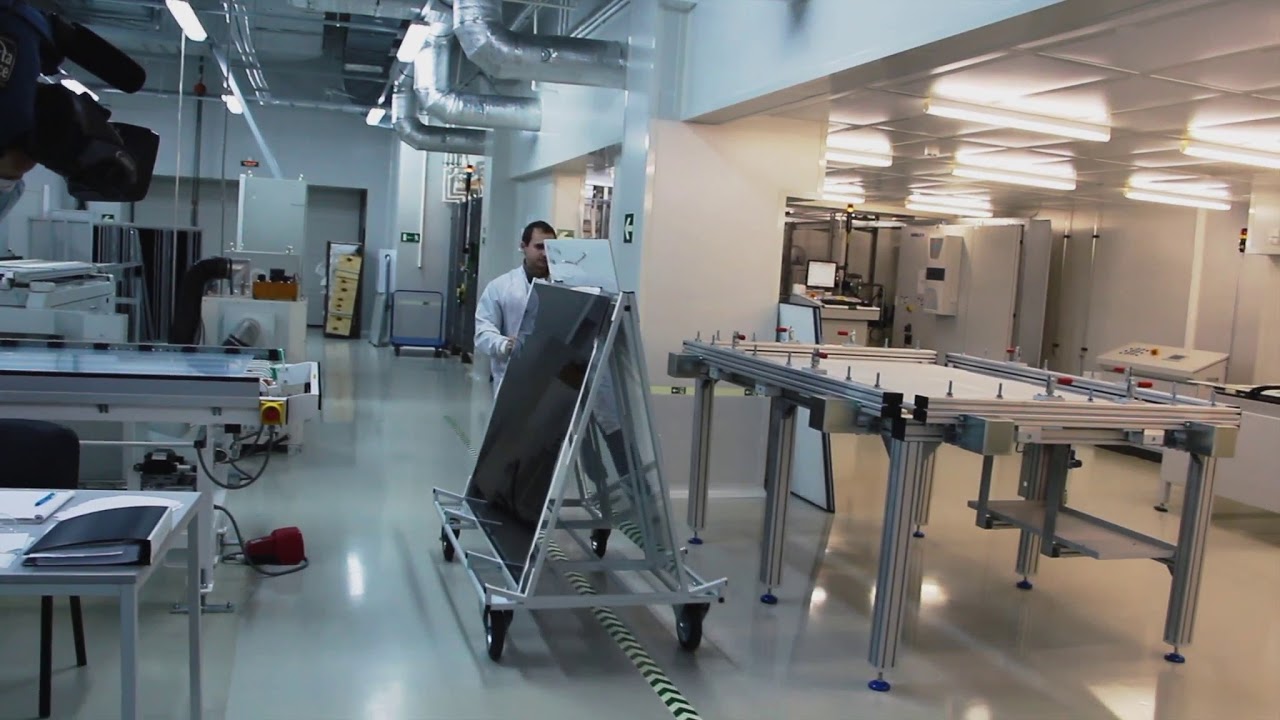

ЭТАПЫ ПРОИЗВОДСТВА ГЕТЕРОСТРУКТУРНЫХ СОЛНЕЧНЫХ ЭЛЕМЕНТОВ

1. УЧАСТОК ВХОДНОГО КОНТРОЛЯ И СОРТИРОВКИ ИСХОДНЫХ ПЛАСТИН КРЕМНИЯ (WIS)
Исходные пластины кристаллического кремния поступают на участок входного контроля.
Здесь пластины сортируются по типам дефектов, проходят разбраковку. Годные пластины кремния автоматически загружаются в кассеты и подаются на участок химобработки.

2. УЧАСТОК ХИМИЧЕСКОЙ ОБРАБОТКИ И ТЕКСТУРИРОВАНИЯ ПЛАСТИН КРЕМНИЯ
Первой операцией на данном участке является химическая обработка – удаление нарушенного слоя при резке пластин. Следующая задача – создать текстурированную поверхность пластины с целью максимального поглощения падающего света. Формирование пирамидальной светопоглощающей текстуры на поверхности пластины монокристаллического кремния происходит путем селективного анизотропного (медленного) травления. Процесс происходит в специальных ваннах с раствором щелочи при температуре 850 С.

3. ЛИНИЯ ФОРМИРОВАНИЯ ГЕТЕРОПЕРЕХОДНЫХ СТРУКТУР
Далее на подготовленные пластины монокристаллического кремния (на лицевую и тыльную стороны) в установках KAI по технологии плазмохимического осаждения синтезируются (наносятся) тонкие наноразмерные слои (пленки) аморфного гидрогенизированного кремния.
Создание гетеропереходов на обеих сторонах пластины монокристаллического кремния происходит в несколько этапов: линия автоматизации подает кассеты с подготовленными пластинами в установки KAI первого напыления, где наносится аморфный кремний на лицевую часть пластины, после выполнения операции, автоматически, через зону ISO 7 пластины возвращаются на участок автоматизации, переворачиваются и направляются в KAI второго напыления для нанесения пленок на тыльную сторону.

4. УЧАСТОК НАНЕСЕНИЯ КОНТАКТОВ
После создания гетероструктуры ячейки подаются на участок формирования антиотражающего и металлических контактных слоев.  Здесь на них наносятся слои ITO – оксида индий олова и другие пленки, после чего пластины приобретают оттенки синего и фиолетового цвета.

5. ЛИНИЯ МЕТАЛЛИЗАЦИИ
Далее на пластины методом трафаретной печати наносится токосъемная сетка, что обеспечивает эффективный сбор и передачу генерируемой солнечной ячейкой электрической энергии.
Токосъемная сетка формируется путем продавливания серебросодержащей пасты через сетчатый трафарет и последующего процесса термообработки (впекания) при температуре около 2000С.

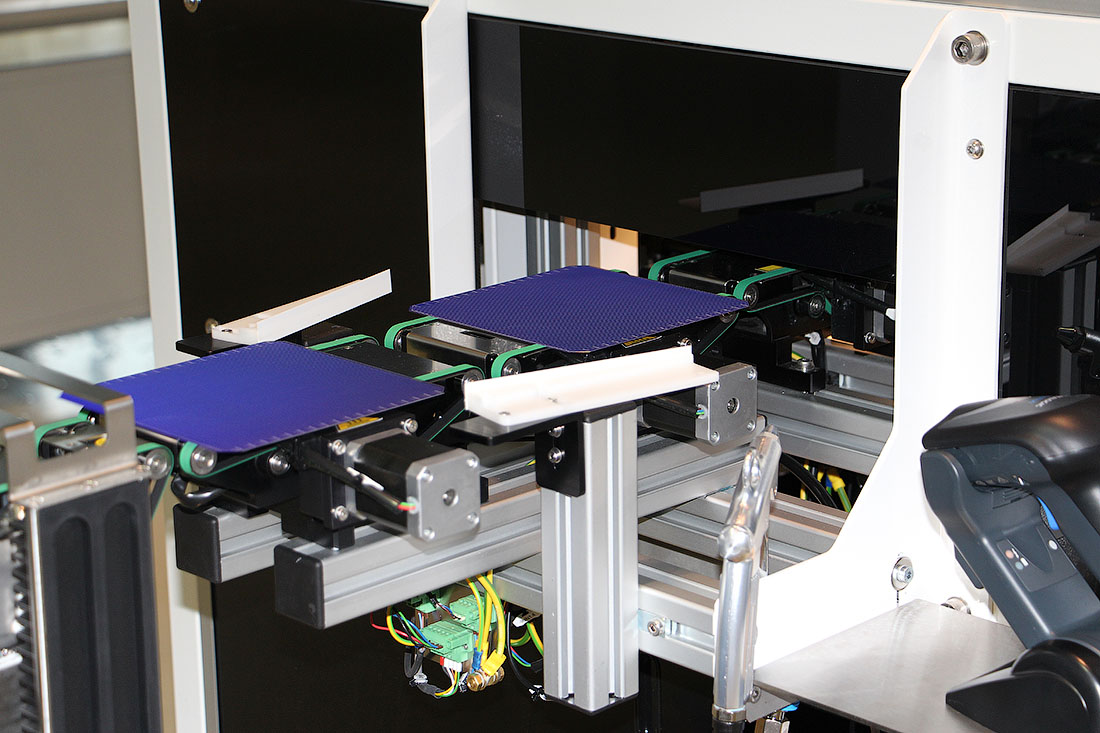

6. УЧАСТОК ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК И СОРТИРОВКИ ГОТОВЫХ ФЭП (CIS)
Завершает процесс производства фотоэлектрических преобразователей участок измерения характеристик и сортировки. Здесь замеряются все электрофизические характеристики солнечных ячеек: ток, напряжение, мощность и т.д. и сортируются по параметрам.

Солнечный модуль HVL-320 HJT – 14 690 руб. СПЭЙРС.RU

ПРИ ПОКУПКЕ ПАЛЕТАМИ (КРАТНО 25 ШТ.) ДЕЙСТВУЕТ СПЕЦЦЕНА!! В наличии на складе.

Оперативная доставка, спецусловия при заказе от 25 шт!

Российский завод “Хевел” (HEVEL) – крупнейший отечественный производитель солнечных батарей (солнечных панелей, солнечных модулей) на основе микроморфной (тонкопленочной технологии). Весной 2017 года запущено производство передовых гетероструктурных солнечных модулей по новейшей технологии, обладающей высоким КПД.

Солнечные батареи, выполненные по гетероструктурной технологии – одни из наиболее высокопроизводительных и имеющих большие перспективы на рынке. Гетероструктурная технология (HJT) является гибридом (совмещением) кристаллической и тонкопленочной технологий исполнения солнечных элементов. Результатом служит объединение ключевых преимуществ как кристаллических панелей (довольно высокий КПД, малая степень световой деградации), так и тонкопленочных (незначительное падение производительности при нагреве ячеек, более высокая эффективность в улавливании рассеянного и отраженного света). Эффективность гетеропереходных модулей HEVEL превосходит показатели классических поликристаллических модулей.

Технология производства компании базируется на применении микроморфных покрытий – «тонких пленок» на основе кремния, являющихся следующим поколением технологии, уже зарекомендовавшей себя на рынке – фотоэлектрических модулей на основе аморфного кремния. Типичная конструкция гетероструктурного солнечного элемента на основе аморфного и микроморфного кремния отличается от технологии прошлого поколения – аморфного кремния наличием наноструктурированного «микроморфного слоя», позволяющего преобразовывать более широкий спектр длин волн излучения, падающего на фотоэлектрический модуль, увеличивая тем самым КПД модуля.

Электрические характеристики при СУИ*

Мощность (Pmax)	320 Вт
Допустимое отклонение номинальной мощности (ΔPmax)	1,56 %
Ток в рабочей точке Pmax (Impp)	8,76 А
Напряжение в рабочей точке Pmax (Vmpp)	36,55 В
Ток короткого замыкания (Isc)	9,31 А
Напряжение холостого хода (Voc)	44,25 В

*СУИ – стандартные условия испытаний: освещенность – 1000 Вт/м2, атмосферная масса – АМ1.5, температура модуля – 25°С

Температурные характеристики

Температурный коэффициент Voc	-0,249 %/°С
Температурный коэффициент Isc	0,037 %/°С
Температурный коэффициент Pmax	-0,311 %/°С

Эксплуатационные характеристики

Максимальное напряжение системы	1000 В
Рабочая температура	от -40 до +85 °С
Номинальная рабочая температура	38,8 °С
Макс. статическая нагрузка лицевая (например, снеговая)	5400 Па
Макс. статическая нагрузка задняя (например, ветровая)	2400 Па
Класс огнестойкости	C

Конструкция модуля

Кол-во ячеек	60
Габариты (ДхШхТ)	1671 х 1002 х 35 мм
Клеммная коробка	IP65/3
Тип коннектора	MC4
Длина / сечение кабеля	1000/4

Гарантийные обязательства

Гарантия на модуль (материалы и сборка) – 15 лет

Линейная гарантия производительности – 25 лет

Микроморфные солнечные модули Хевел | Солнечные батареи

Компания «Энергии солнца» является эксклюзивным поставщиком микроморфных фотоэлектрических солнечных модулей в Краснодарском крае, изготовленных по тонкоплёночной технологии.

Эти модули производятся компанией ООО «Хевел» на производственных мощностях безусловного лидера этой отрасли, фирмы «Oerlikon Solar» (Швейцария).

Изобретение и внедрение принципиально нового по своему строению фотоэлемента, стало возможным после изучения опыта эксплуатации солнечных элементов на основе аморфного кремния и разработке способа нанесения слоя кристаллического кремния нанометровой толщины. В результате инновационные фотоэлектрические модули представляют собой гетероструктурную конструкцию, в которой на базовый слой аморфного кремния, наносится слой кристаллического кремния, толщиной 25 нанометров. При этом, целенаправленное изменение ориентации атомов в структуре кристаллической решётки, приводит к уникальному эффекту прозрачности наноморфного кремния, для видимых лучей спектральной области света, но на порядок увеличивает его возможность преобразовывать инфракрасное излучение.

Всё вместе это приводит к повышению КПД на 30% по сравнению с моно- и поликристаллическими модулями, уменьшению нагрева самих модулей и расширению рабочих диапазонов температур.

Преимущества микроморфных солнечных модулей «Хевел»:

1. Ощутимое снижение стоимости. Фотоэлементы, созданные из аморфного кремния, по технологии «тонкой плёнки», в процессе производства используют революционные технологии 3D печати и их себестоимость при значительных объёмах существенно снижается.

2. Модули «Хевел»лишены производственного брака. Любой человек понимает, что делать такое заявление можно только имея веские аргументы. Но этот аргумент всего один. При производстве модулей «Хевел» была принципиально изменена технология самого процесса. Если остальные фотоэлементы производятся в условиях глубочайшего вакуума и космической стерильности, то для создания модулей «Хевел» применяется принципиально другая технология. Создать условия глубочайшего вакуума и идеальной стерильности крайне трудно. Но гораздо затратнее поддерживать их на должном уровне продолжительное время. Любое нарушение ведёт к браку в процессе производства. Поэтому при создании модулей «Хевел» прибегли к качественно иному методу, который можно сравнить с печатью на специальном принтере. Но вместе с принципиальным отсутствием производственного брака, революционно, на 3 (!) порядка, возросла скорость производства.

3. Растущая продолжительность эффективной эксплуатации. Дело в том, что технология, используемая при производстве модулей «Хевел» исключительно новая, прорывная. Самые первые образцы, созданные с использованием технологии «тонкой плёнки», были произведены в лабораториях НАСА 15 лет назад. По сведениям из официальных источников, эти элементы до сих пор работают в режиме повышенной эксплуатационной нагрузки и демонстрируют уникальные результаты.

4. Принципиальное изменение требований к условиям энергоэффективной эксплуатации. К этому привели новые свойства модулей созданных по технологии «тонкой плёнки»:

• Увеличение диапазона температур работы панелей «Хевел» в энергоэффективном режиме более чем на 35%. Такой невиданный прорыв позволил повысить более чем на треть выработку электроэнергии в летний период при использовании фотоэлектрических модулей «Хевел» аналогичной площади.
• Отличное поглощение крайних областей спектра видимого света повысило энергоэффективную работу модулей «Хевел» в условиях частичной и полной затенённости. По сравнению с моно- и поликристаллическими модулями, панели «Хевел» производят на 38% больше энергии при частичном затенении.

• Поверхностное загрязнение не критично снижают эффективность работы модулей «Хевел». Производство солнечных элементов по технологии «тонкой плёнки», использует принципиально новые материалы, которые способные эффективно работать при рассеянном свете. И если снижение эффективности работы моно- и поликристаллических батарей даже при малой загрязнённости было катастрофичным, то для модулей «Хевел» заметить понижение мощности можно только на приборах.

5. Использование в дизайнерских решениях. Применение при производстве фотоэлектрических модулей «Хевел» новейших материалов обладающих удивительными эксплуатационными качествами, открывает широчайшую дорогу в мир наружной отделки и уличных композиций. Модули «Хевел» можно интегрировать в любой вид отделки дома или садового участка. Есть прекрасная возможность скрытого монтажа путём встраивания их в элементы отделки здания (замена окон, остекление стен, и т. п.).

6. Удобство при монтаже. По сравнению с моно- и поликристаллическими модулями, панели «Хевел» не требуют соблюдения определенного угла наклона (30-50 градусов) при монтаже и могут размещаться как в вертикальной так и в горизонтальной плоскости.

7. Большая эффективность — скорейший возврат инвестиций.

Производитель гарантирует снижение мощности в течении первых 10 лет эксплуатации не более чем на 10%. И не более чем на 20% за 25 лет непрерывного использования. На все модули имеются сертификаты Евросоюза и России.

Солнечные панели (модули)

Процедура зачета и продажи электроэнергии в сеть теперь закон!

Мы долго это ждали и это произошло! В правительстве Российской Федерации подписали Постановление №299 от 02.03.21…

Подробнее…

Российские гелевые батареи TUBOR GEL

  Представляем Российские гелевые батареи TUBOR GEL !!!   TUBOR — это завод по производству аккумуляторов в…

Подробнее…

Teplocom 500+ ИБП с изюминкой!

Известный Российский производитель “Бастион” продолжает радовать новинками! Теперь это ИБП…

Подробнее…

Бесперебойник для котла – зима рядом!

Уже и зима не за горами. Самое время позаботиться о бесперебойной работе Вашего котельного…

Подробнее. ..

Монокристалические солнечные батареи 325 Вт PERC

Уникальные солнечные Монокристаллические батареи TW325MWP-60-H PERC Мы пополняем наш склад…

Подробнее…

Аккумуляторы Vektor Energy

  Весь спектр аккумуляторов от компании Vektor, в том числе и знаменитый Carbon доступны для наших клиентов!…

Подробнее…

Оборудование б/у по сниженным ценам!

  Новое пополнение товаров в разделе: “Оборудование б/у”:   Аккумуляторный инвертор Expert MKS 5K…

Подробнее…

Уточняйте цену товара!

Уважаемые Клиенты и Посетители сайта! В связи с постоянно меняющимися курсами валют, стоимость оборудования и материалов тоже…

Подробнее…

Пополнение нашего склада – сетевые солнечные инверторы

СОЛНЕЧНАЯ ЭЛЕКТРИЧЕСКАЯ СИСТЕМА НА ОСНОВЕ СЕТЕВОГО ИНВЕРТОРА           Новое поступление 2020 – сетевые…

Подробнее…

Микрогенерация в России есть!

Государственная Дума приняла в третьем чтении поправки в Федеральный закон “Об электроэнергетике” в части развития. ..

Подробнее…

Новые АКБ Vector c технологией DEEP CYCLE+CARBON

   Новинка на рынке накопления энергии – АКБ VECTOR c технологией DEEP CYCLE+CARBON   Наша компания…

Подробнее…

Новые АКБ Delta с индикацией и продлением срока эксплуатации

На наш склад поступают новые аккумуляторы от известного производителя DELTA с улучшенными…

Подробнее…

Солнечная гетероструктурная фотоэнергетика

«Солнечная гетероструктурная фотоэнергетика» – программа подготовки в магистратуре СПбГЭТУ «ЛЭТИ» в рамках направления 11.04.04 «Электроника и наноэлектроника».

Магистерская программа «Солнечная гетероструктурная фотоэнергетика» направлена на подготовку высококвалифицированных специалистов в области проектирования, технологии производства и эксплуатации солнечных элементов и модулей различного назначения.

Подготовка по данной программе была открыта в 2011 году с целью обеспечения кадровых потребностей крупнейшего российского производителя высокоэффективных солнечных модулей на основе кремния ООО «Хевел» и уникального для нашей страны ООО «Научно-технический центр тонкопленочных технологий в энергетике» (НТЦ ТПТ).
В настоящее время большинство выпускников работают по специальности на производственной площадке ООО «Хевел» в городе Новочебоксарск (Чувашская республика), НТЦ ТПТ (Санкт-Петербург) и в других фирмах, осуществляющих деятельность в области солнечной энергетики.
Отличительной особенностью программы является тесная связь процесса обучения с научными исследованиям, конструкторско-технологическими разработками и реальным производством солнечных модулей. Часть лабораторных и практических занятий, а также все виды практик проводятся на базе НТЦ ТПТ, который оснащен самым современным технологическим и метрологическим оборудованием, часто не имеющим аналогов в России. Магистры, обучающиеся по данной программе, принимают участие в реальных научных исследованиях в интересах работодателя. В частности, сотрудниками НТЦ ТПТ и ФТИ им. А.Ф. Иоффе была разработана и внедрена в производство технология создания высокоэффективных кремниевых фотоэлектрических модулей; данная работа была удостоена премии Правительства Российской Федерации в области науки и техники 2018 года

Помимо основных партнеров (ООО «Хевел» и НТЦ ТПТ) существует целый ряд научных центров и промышленных предприятий, где студенты имеют возможность прохождения практик с перспективой дальнейшего трудоустройства:

Физико-технический институт имени А.Ф.Иоффе Санкт-Петербургский национальный исследовательский академический университет РАН (Академический университет) ПАО “Сатурн” Ассоциация солнечной энергетики России

Основные дисциплины учебного плана, преподаваемые в ходе обучения по магистерской программе “Солнечная гетероструктурная фотоэнергетика”:

• Возобновляемые источники энергии
• Материалы солнечной энергетики
• Диагностика материалов и структур микро- и оптоэлектроники
• Фотоника
• Метрология солнечных элементов и модулей
• Оптика и оптические измерения в солнечной энергетике
• Технология солнечных элементов и модулей
• Лазерные технологии в производстве солнечных модулей
• Многокаскадные солнечные элементы на основе соединений AIIIBV

Подготовка в рамках магистерской программы “Квантовая и оптическая электроника” носит практико-ориентированный характер с минимальным количеством теоретических занятий. Магистранты имеют возможность заниматься научно-исследовательской и проектной работой на предприятиях-партнерах или в R&D Лаборатории  “Возобновляемая энергетика им. Ж.И. Алферова”, которая функционирует на кафедре фотоники. В состав лаборатории входит солнечная мини-электростанция, расположенная на крыше 5 корпуса университета.

В 2015 году программа успешно прошла профессионально-общественную аккредитацию и получила сертификат European Network for Accreditation of Engineering Education о присвоении «Европейского знака качества» (The EUR-ACE®).

---

Что такое солнечные панели с гетеропереходной технологией (HJT)?

Технология гетероперехода (HJT) – это не совсем новый метод производства солнечных панелей, который действительно набирает обороты в последнее десятилетие. В настоящее время эта технология является лучшим вариантом для солнечной энергетики, позволяющим повысить эффективность и выходную мощность до максимального уровня. HJT сочетает в себе лучшие качества кристаллического кремния с качествами тонкой пленки аморфного кремния для создания мощного гибридного элемента, который превосходит по характеристикам передовую отраслевую технологию PERC.

Модуль из 60 ячеек серии Alpha серии

REC с HJT

Последний заголовок

HJT пришелся на май, когда REC Group анонсировала самую мощную в отрасли 60-элементную солнечную панель мощностью 380 Вт, что стало возможным благодаря процессам HJT, усовершенствованным производителем оборудования Meyer Burger, лидером на рынке HJT с 2010 года. Поставщик, предлагающий производственный процесс HJT под ключ, Meyer Burger настраивает механизм – компания поставила оборудование для строящейся линии EkoRE 1-GW HJT в Турции, а также линии панелей HJT SolarTech Universal, производимых во Флориде, и неназванной североамериканской стартап солнечных батарей планирует использовать технологию HJT Мейера Бургера по мере ее наращивания.

Другие крупные азиатские компании идут олл-ин на HJT самостоятельно. Jinergy была одной из первых компаний, которые начали коммерциализацию модулей HJT в Китае, и в марте 2019 года объявила, что достигла эффективности 23,79% на своих элементах HJT, а его 72-элементный модуль JNHM72 достиг мощности 452,5 Вт. Risen Energy сделала прорыв на 2,5 ГВт. Завод по производству элементов и модулей HJT в Китае в августе 2019 года, который должен быть завершен в 2021 году.

В отчете «Международная технологическая дорожная карта для фотоэлектрических» за 2019 год ожидается, что ячейки HJT получат долю рынка в 12% в 2026 году и 15% к 2029 году – устойчивый рост для технологии, которая всего десять лет назад использовалась только Panasonic.

Серые части столбиков показывают долю рынка технологии гетероперехода. Источник: Международная дорожная карта развития технологий фотоэлектрической

на 2019 год.

Концепция производства HJT была разработана SANYO Electric в 1980-х годах (SANYO была приобретена Panasonic в 2009 году). SANYO была первой компанией, которая начала коммерчески производить солнечные элементы из аморфного кремния (a-Si). Эта тонкопленочная технология, наиболее часто встречающаяся в карманных калькуляторах, поглощает широкий диапазон светового спектра, но имеет низкую эффективность преобразования (максимальная эффективность для a-Si составляет 13.6%). Итак, SANYO поигралась с элементами a-Si, в конечном итоге ламинировав их пластинами из кристаллического кремния и прозрачным проводящим оксидным слоем (TCO). Компонент c-Si обеспечивает повышенную стабильность эффективности, в то время как сторона a-Si обеспечивает повышенное поглощение света. Так родилась технология гетероперехода.

SANYO продавала свои модули HJT под торговой маркой HIT (гетеропереход с внутренней тонкослойной технологией), которую Panasonic использует до сих пор. Первых модулей HIT, выпущенных в 1997 году, было 14.КПД 4% и мощность 170 Вт. Последние модели Panasonic с 96 ячейками HIT в среднем КПД около 20% и производят более 330 Вт.

Meyer Burger и другие поставщики солнечного оборудования поддержали HJT после того, как в 2010 году истек срок действия патентов SANYO / Panasonic на технологию HIT. Дэн Глейзер, инженер Panasonic Life Solutions of America, сказал, что Panasonic поддерживает отраслевую поддержку своей оригинальной технологии.

Panasonic серии HIT + N340 модуль с HJT

«Увеличение производственных мощностей и ресурсов для исследований и разработок в области технологии гетеропереходов будет отличным решением для всех последующих клиентов.Это только поможет снизить затраты, повысить эффективность и надежность », – сказал Глейзер. «Мы приветствуем и поощряем других использовать технологию гетероперехода из-за ее потенциала для создания лучшей жизни для отдельных клиентов, а также лучшего мира».

Meyer Burger стал лидером HJT благодаря непрерывно тестируемому производственному процессу. Его производственное оборудование HJT использует более низкие температуры и меньше энергии, чем традиционные производственные линии, что является важным критерием для получения идеальных конечных продуктов HJT.Утонченность заключается в слое TCO, который по существу связывает пластины a-Si и c-Si. Осаждение TCO не должно быть слишком горячим, чтобы повлиять на чувствительный слой a-Si.

Ожидайте, что все больше компаний присоединятся к HJT, поскольку они взвешивают решение обновить существующие линии PERC или пойти в совершенно другом направлении. В производственном процессе HJT используется на четыре этапа меньше, чем в традиционном PERC, поэтому после первоначального запуска можно значительно сэкономить. А потенциальный выигрыш в мощности и эффективности еще больше.

Глейзер из Panasonic сказал, что компания придерживается технологии гетероперехода, потому что она часто приводит к более низкой нормированной стоимости электроэнергии, что означает более высокую степень удовлетворенности потребителей.

«Одним из преимуществ HIT является низкий температурный коэффициент. «Имея более низкий температурный коэффициент, чем у других модулей, мы обнаруживаем, что HIT может производить больше энергии в течение срока службы системы, чем модуль с аналогичной мощностью, указанной на паспортной табличке», – сказал он. «Это в конечном итоге может сэкономить потребителю тысячи долларов в течение срока службы системы. ”

Гетеропереход будет революцией в области повышения эффективности использования солнечной энергии – pv magazine USA

REC Group объявила о выпуске в четвертом квартале 2019 года 60-элементного кремниевого модуля с гетеропереходом мощностью 380 Вт. Панель будет изготавливаться на производственной линии Meyer Burger, разработанной совместно с REC Group, и будет работать с расчетной эффективностью более 22,4%.

30 апреля 2019 г. John Fitzgerald Weaver

REC Group запускает новый солнечный модуль мощностью 380 Вт с эффективностью (по оценкам автора) не менее 22.4% на основе сопоставимых размеров – и похоже, что это первый продукт нового поколения, появившийся на рынке.

Мы довольно часто получаем хорошие заголовки в нашей области – рекордно низкие цены, большие деньги на новые технологии, летающие солнечные батареи и даже один или два с далеко идущими, меняющими мир идеями. Но большинство из них далеки от того, чтобы повлиять на большинство из нас, хотя есть одна непрерывная революция, в которой мы все находимся, – повышение эффективности солнечных модулей (и их влияние на ценообразование системы).

REC представляет собой новый модуль на базе гетероперехода монокристаллический кремний / аморфный кремний, созданный в результате совместной разработки REC и Meyer Burger (продажа, вероятно, будет объявлена ​​еще в декабре). Мейер Бургер уже давно предполагает, что гетеропереход – это солнечная батарея будущего (pdf) и имеет гораздо более высокий потенциал эффективности – до 25% ячеек, при этом уже достигнуто более 24,2% – чем у нынешнего лидера массового рынка моно PERC.

Может, скоро мы прикоснемся к чему-нибудь блестящему?

Испытательное оборудование REC, испытание под нагрузкой, Сингапур

Испытательное оборудование REC, испытание града, Сингапур

Хотя страница технических характеристик нового модуля не будет опубликована до Intersolar Europe в мае, президент REC Americas Кэри Хейз нашел время с журналом pv. USA , чтобы поделиться некоторыми приблизительными подробностями.

По сравнению с продуктом REC N-Peak на 60 ячеек, новый модуль будет иметь размер в пределах дюйма на длинной стороне, с немного меньшей шириной (редактирование: продукт был немного больше дюйма на длинной стороне, и примерно на полдюйма больше по ширине – что дает официальную эффективность 21,7%). Половинчатый солнечный элемент будет упакован в стандартный алюминий; Кроме того, будет очень эстетичная модель полностью в черном цвете, пиковая производительность которой примерно на класс мощности (~ 5 Вт) ниже (оценка> 22.1% эффективности).

Продукт будет нацелен на первопроходцев на рынке жилой недвижимости премиум-класса, который в мире является наиболее ограниченным по площади при самой высокой цене на электроэнергию. В рамках рыночной ответственности Hayes особо отмечается то, что клиенты из США продемонстрировали сильное желание сохранить ограниченную привлекательность своих домов – поэтому мы стремимся максимизировать эффективность с помощью сверхвысокой эффективности гетероперехода, чтобы ограничить общий размер системы. , а также немного пожертвовать эффективностью благодаря черным задним панелям и черной алюминиевой рамке.

Модуль будет производиться в новом здании, которое в настоящее время строится на территории кампуса группы в Сингапуре. Хейс предположил, что сейчас над сооружением работают 250-300 подрядчиков.

REC нацелена на ежегодную производственную мощность 600 МВт и выделила 150 миллионов долларов инвестиционного капитала. Планируется, что первая готовность появится в 4 квартале 2019 года, а полная производственная мощность будет достигнута в 2020 году.

Документация Meyer Burger (сделанная несколько лет назад) предполагает, что продукт с гетеропереходом может быть изготовлен с меньшим количеством машин (изображение выше) , что означает потенциальную экономию затрат в долгосрочной перспективе по мере масштабирования типа продукта. В пресс-релизе REC упоминается низкотемпературный процесс – технология соединения ячеек SmartWire Connection Technology (SWCT) компании Meyer Burger отвечает всем требованиям (которую REC выбрал Meyer Burger в начале 2018 года). Поскольку соединение с гетеропереходом не подходит для высокотемпературных производственных процессов, низкотемпературные требования технологии SWCT прекрасно подходят.

Еще больше, чем было объявлено сегодня, Мейер Бургер предположил, что линия по производству модулей SWCT – с использованием ячеек с гетеропереходом – может производить модули с уровнем эффективности до 26% (с исследованиями, предполагающими теоретический пик этой технологии выше 29%).

Использование кремния в качестве основного слоя гетероперехода также рассматривается кажущимся лидером перовскита Oxford PV – и, что интересно, Мейер Бургер тоже участвует в этом. За исключением того, что цель Оксфорда по эффективности ячеек превышает 30% в 2020 году.

Также весьма интересно предположить, что метод гетероперехода может позволить существующей в настоящее время цепочке поставок для производства кремния перейти в решение кремний плюс тонкая пленка (или перовскит) с производственной линией. модернизации по сравнению с заменой полной линии.

Каким бы ни был этот путь, несомненно, что этот модуль – только первый из того, что будет большим скачком в продукте, доступном для массового рынка.

Изменить: продукт был немного больше дюйма по длинной стороне и примерно на полдюйма больше по ширине, что привело к официальной эффективности 21,7%.

Этот контент защищен авторским правом и не может быть использован повторно. Если вы хотите сотрудничать с нами и хотели бы повторно использовать часть нашего контента, свяжитесь с нами: editors @ pv-magazine.com.

Meyer Burger начнет производство эксклюзивных солнечных модулей с гетеропереходом в первой половине 2021 года

Обновлено: Meyer Burger Technology официально приступила к реализации своих планов стать специализированным производителем солнечных модулей с гетеропереходом (HJT) в Европе и США и использовать свои технологии исключительно внутри компании, отказавшись от поставщика фотоэлектрического оборудования и совместного бизнеса. модели.

Компания заявила, что планирует привлечь 165 миллионов швейцарских франков (173 доллара США.4 миллиона), чтобы начать сборку ячейки и модуля HJT в первой половине 2021 года с начальной годовой производственной мощностью 400 МВт. Meyer Burger будет нацелена на европейские и американские рынки жилья с высокоэффективными модулями, в отношении которых, по ее словам, уже получены письма о намерениях от потенциальных клиентов, работающих в этих двух областях.

Второй этап увеличения производственных мощностей запланирован на начало 2022 года за счет дальнейшего вливания капитала в размере около 180 миллионов швейцарских франков (189 миллионов долларов США).Компания планирует увеличить мощность ячеек HJT до 1,4 ГВт и удвоить сборку модулей до 800 МВт.

Запланированы дальнейшие этапы расширения, которые позволят увеличить годовую производственную мощность элементов до не менее 4,2 ГВт к 2025 году и, возможно, до 7 ГВт в 2027 году, хотя эти более высокие уровни мощности будут зависеть от рыночного спроса.

Мейер Бургер также отметил, что в какой-то момент на уровнях мощности в несколько гигаватт будут созданы другие дополнительные заводы по сборке модулей в Европе и Северной Америке, которые будут снабжаться солнечными элементами HJT из единого центрального производственного объекта.

В то время, пока не определено, Meyer Burger заявила, что планирует постепенно увеличивать свою долю рынка в сегменте коммунальных услуг.

Meyer Burger в последние годы изо всех сил пыталась вернуться к прибыльности и претерпела несколько этапов реструктуризации и продажи активов. Высококонкурентный рынок оборудования для производства фотоэлектрических систем и значительный перенос производства в Азию означали тяжелые времена для многих поставщиков за пределами Азии.

Что касается беспокойных инвесторов, Мейер Бургер отметил, что причиной фундаментального изменения направления бизнеса было «осознание того, что Компания не была в состоянии получать прибыль от своего технологического лидерства в последние годы». «Однако, продав свое производственное оборудование, Meyer Burger отказалась от контроля над своей технологией и в значительной степени оставила реализацию создания добавленной стоимости своим клиентам.”

Франц Рихтер, председатель совета директоров Meyer Burger Technology, сказал: «Изменение нашей бизнес-стратегии от поставщика оборудования к вертикально интегрированному производителю ячеек и модулей является правильным и логичным следующим шагом для обеспечения соответствующей доли пула стоимости. то, что генерирует наша ведущая в мире технология ».

Объявив о двух начальных этапах расширения производственных мощностей, Meyer Burger заявила, что ожидает «достичь годового объема продаж в размере 400–450 млн швейцарских франков и рентабельности по EBITDA на уровне 25–30% в течение трех лет.”

Чистый объем продаж компании в 2019 году составил 262,0 млн швейцарских франков, а чистый убыток – 39,7 млн ​​швейцарских франков.

Франц Рихтер, председатель совета директоров Meyer Burger Technology, сказал: «Изменение нашей бизнес-стратегии от поставщика оборудования к вертикально интегрированному производителю ячеек и модулей является правильным и логичным следующим шагом для обеспечения соответствующей доли пула стоимости. то, что генерирует наша ведущая в мире технология ».

Объявив о двух начальных этапах расширения производственных мощностей, Meyer Burger заявила, что ожидает «достичь годового объема продаж в размере 400–450 млн швейцарских франков и рентабельности по EBITDA на уровне 25–30% в течение трех лет.”

Решение полностью трансформировать свою историческую бизнес-модель означает, что бывшие клиенты ее оборудования HJT, такие как REC Group, у которой 600 МВт действующего производства HJT в Сингапуре, не получат доступа к дополнительному оборудованию для расширения мощностей или технологического развития, инициированного Мейером. Burger в рамках продолжающихся переговоров с обеими компаниями о разделении прибыли на следующем этапе расширения REC Group.

Мейер Бургер отметил, что он «не смог договориться о взаимовыгодном сотрудничестве с REC Group в отведенное время, поскольку условия Меморандума о взаимопонимании (МоВ) между сторонами в конечном итоге не были выполнены REC Group до настоящего времени.В результате совет директоров Meyer Burger решил больше не использовать этот стратегический вариант ».

PV Tech сообщила еще в марте 2020 года, что Мейер Бургер отметил, что расширение REC Group будет в диапазоне гигаватт, и соглашение о распределении прибыли было на карте.

Хотя это и не упоминается в последнем заявлении Мейера Бургера, производитель элементов и модулей HJT, российская группа компаний Хевел, также был клиентом компании, использовав часть своего оборудования и технологий для перехода с аморфных тонкопленочных модулей и расширения производства будучи преданным игроком HJT в последние годы.

Meyer Burger также не упомянул о своих инвестициях в Oxford PV и их текущих планах начать массовое производство перовскитных тандемных солнечных элементов HJ в Германии. Это также относится к турецкой компании EkoRE, занимающейся возобновляемыми источниками энергии, которая заложила основу для строительства первого в мире завода по производству вертикально интегрированных модулей с гетеропереходом (HJT) в Турции с ожидаемой начальной паспортной мощностью 1 ГВт, и которая также была основным заказчиком Meyer Burger, заключив сделку по технологической дорожной карте для HJT.

PV Tech недавно осветила объявления о значительном расширении производственных мощностей, в основном в Китае, в отношении новых производственных предприятий HJT, некоторые из которых, как ожидается, станут клиентами Meyer Burger. Как правило, расширение кремниевых солнечных элементов (500 МВт) или анонсы новых заводов уступили место (в 2018 и 2019 годах) плановым планам мощности в 5000 МВт и выше. Действительно, планы расширения на 10 000 МВт были отмечены в отчете PV Tech о расширении мощностей за 2019 год.

Что касается новых производственных планов HJT, объявленных только в июле 2019 года, их общая мощность превысила 7500 МВт, включая планы Jiangsu Akcome Science & Technology Co по строительству завода HJT мощностью 5000 МВт в Чансин, провинция Чжэцзян, Китай, с Risen Energy также объявляет о планах строительства электростанции HJT мощностью 2500 МВт в Нинхае, провинция Хэцзян, Китай.

В первом квартале 2020 года деятельность HJT в результате крупных среднесрочных расширений такими компаниями, как GCL-SI, Aiko Solar и Tongwei, включала производственные линии HJT на будущих этапах расширения, которые охватывают несколько лет.

Многие из этих и других заявленных планов начинаются с мелкосерийного производства, аналогично новым планам Meyer Burger. Тем не менее, производственные затраты остаются высокими и ограничивают проникновение на рынок, прежде всего, рынками жилья в Европе, США и Японии.

Несмотря на то, что они не насыщены модулями HJT, многие новые участники, конечно же, нацелятся на эти рынки.Действительно, REC Group, производящая 600 МВт ГТС, уже является ключевым игроком.

Хотя Meyer Burger заявила, что заказала экспертное заключение Института систем солнечной энергии Фраунгофера (Fraunhofer ISE), которое подтвердило, что компания имеет глобальное технологическое лидерство в области HJT как минимум на три года над своими потенциальными конкурентами, масштабируется при скорости и надежные технологии и план снижения затрат станут определяющими вехами для Meyer Burger.

Коммерческий двусторонний солнечный элемент HJT с 24.КПД 1% – pv magazine International

Элемент производится компанией Ecosolifer со штаб-квартирой в Швейцарии, а производственная линия предоставлена ​​специалистом по гетеропереходам Мейером Бургером на заводе мощностью 100 МВт, расположенном в Венгрии. Заявленная эффективность еще не подтверждена независимой стороной.

3 марта 2020 г. Эмилиано Беллини

Производитель солнечных элементов Ecosolifer AG начал коммерческое производство солнечных элементов с двусторонним гетеропереходом на своем заводе мощностью 100 МВт в Чорне, Венгрия.

«Мы планируем перейти от односменного режима с мощностью 14 МВт к трехсменному режиму с общей мощностью 100 МВт к концу второго квартала», – сообщил управляющий директор компании Рикус Янкен журналу pv. .

По словам Янкена, мощность завода, на котором используется производственная линия, предоставленная швейцарским поставщиком оборудования Meyer Burger, может быть увеличена до 300 МВт на более позднем этапе в зависимости от развития рынка.

Ячейки, производимые на предприятии, которые в основном будут распространяться среди европейских производителей модулей, теперь достигли КПД преобразования 24.1%, по данным Янкена. Однако этот результат должен быть подтвержден третьей стороной. «До сих пор эти результаты были измерены только внутри компании с помощью нашего собственного измерительного оборудования», – пояснил он.

Средняя эффективность произведенного элемента составляет около 23,5%, не считая двухсторонней силы, добавил Янкен.

Согласно спецификации ячейки, устройство 156,75 x 156,75 мм имеет толщину 20 мм и основано на монокристаллической пластине n-типа. И передняя, ​​и задняя стороны не имеют шин, текстурированы и имеют прозрачный проводящий оксид (TCO) и антибликовое покрытие.

Ячейка доступна с четырьмя различными выходами мощности. При заявленном КПД 24,1% элемент имеет выходную мощность 5,86 Вт, тогда как вторая типология с выходной мощностью от 5,74 Вт до 5,85 Вт имеет КПД от 23,50% до 23,99%. Третья версия ячейки имеет выходную мощность от 5,61 Вт до 5,73 Вт и КПД от 23,0% до 23,49%. Элемент с самой низкой производительностью от 22,50% до 22,99% представляет собой устройство с выходной мощностью от 5,49 Вт до 5,60 Вт.

Элементы также имеют низкий тепловой коэффициент (<0.24% / K) и двуличность выше 93%. «Благодаря этим превосходным параметрам фотоэлектрические модули, собранные из ячейки с гетеропереходом EcoSolifer, могут иметь самый низкий показатель LCoE, достижимый на рынке в настоящее время», - заявил Янкен.

Изначально компания планировала начать коммерческое производство в первом квартале 2018 года, а первые элементы должны были сойти с производственной линии в первой половине прошлого года. В августе 2015 года EcoSolifer подписал контракт на сумму около 23 миллионов швейцарских франков (около 29 долларов США.5 миллионов) соглашение с базирующейся в Швейцарии компанией Meyer Burger Technology Ltd на поставку необходимого оборудования HJT.

Этот контент защищен авторским правом и не может быть использован повторно. Если вы хотите сотрудничать с нами и хотели бы повторно использовать часть нашего контента, свяжитесь с нами: [email protected].

Полевые характеристики системы кремниевых гетеропереходов (Журнальная статья)

Джордан, Дирк С., Делайн, Крис, Джонстон, Стив, Раммел, Стив Р., Секулич, Билл, Хаке, Питер, Курц, Сара Р., Дэвис, Кристофер О., Шнеллер, Эрик Джон, Сан, Синшу, Алам, Мухаммад А. и Синтон, Рональд А. Полевые характеристики кремниевой гетеропереходной системы. США: Н. П., 2017. Интернет. DOI: 10.1109 / JPHOTOV.2017.2765680.

Джордан, Дирк К., Делайн, Крис, Джонстон, Стив, Раммел, Стив Р. , Секулич, Билл, Хаке, Питер, Курц, Сара Р., Дэвис, Кристофер О., Шнеллер, Эрик Джон, Сан, Синшу, Алам, Мухаммад А. и Синтон, Рональд А. Полевые характеристики кремниевой системы с гетеропереходом. Соединенные Штаты. DOI: https: //doi.org/10.1109/JPHOTOV.2017.2765680

Джордан, Дирк К., Делайн, Крис, Джонстон, Стив, Раммел, Стив Р., Секулич, Билл, Хаке, Питер, Курц, Сара Р., Дэвис, Кристофер О., Шнеллер, Эрик Джон, Сан, Синшу, Алам , Мухаммад А., и Синтон, Рональд А. Пт. "Полевые характеристики системы кремниевого гетероперехода". Соединенные Штаты. DOI: https: //doi.org/10.1109/JPHOTOV.2017.2765680. https://www.osti.gov/servlets/purl/1413901.

@article {osti_1413901,
title = {Полевые характеристики системы кремниевых гетеропереходов},
author = {Джордан, Дирк С. и Делайн, Крис и Джонстон, Стив и Раммел, Стив Р.и Секулич, Билл и Хаке, Питер и Курц, Сара Р. и Дэвис, Кристофер О. и Шнеллер, Эрик Джон и Сан, Синшу и Алам, Мухаммад А. и Синтон, Рональд А.},
abstractNote = {Детально исследована фотоэлектрическая система с кремниевой гетероструктурой, эксплуатируемая в течение 10 лет. Система показала ухудшение, но со скоростью, аналогичной средней системе Si, и все еще в пределах гарантийного уровня модуля. В снижении мощности преобладает нелинейная потеря голоса, а не более типичные изменения Isc или коэффициента заполнения.Модули оценивались с использованием нескольких методов, включая: измерение I-V в темноте и в свету, Suns-Voc, тепловизор и количественную электролюминесценцию. Все методы показывают, что рекомбинация и последовательное сопротивление в клетках увеличились вместе с уменьшением в 2 раза времени жизни неосновных носителей. Изменения производительности в модуле довольно однородны, что указывает на то, что изменения происходят в основном внутри ячеек. },
doi = {10.1109 / JPHOTOV.2017.2765680},
journal = {IEEE Journal of Photovoltaics},
число = 1,
объем = 8,
place = {United States},
год = {2017},
месяц = ​​{11}
}

План затрат на кремниевые солнечные элементы с гетеропереходом

Исследования и разработки солнечных элементов с кремниевым гетеропереходом (SHJ) заметно выросли после истечения срока действия основных патентов, описывающих технологию SHJ.Ожидается, что солнечные элементы SHJ будут иметь различные преимущества по сравнению с обычными солнечными элементами из кристаллического кремния. В этой статье анализируются производственные затраты, связанные с пятью различными конструкциями ячеек SHJ, включая конструкцию с встречно-штыревым обратным контактом (IBC). Используя расчет стоимости жизненного цикла, мы проанализировали текущую разбивку затрат на эти конструкции SHJ и сравнили их с традиционными модулями из монокристаллического кремния с диффузным переходом. Сопоставляя результаты текущих проектов с литературными данными о технологических усовершенствованиях, мы также представляем перспективный анализ производственных затрат для пяти ячеек и модулей SHJ.

Для текущих проектов стоимость модулей была рассчитана на уровне 0,48–0,56 долларов США за пиковый ватт (Wp) для модулей SHJ, по сравнению с 0,50 долларов США / Wp для обычного модуля c-Si. Повышение эффективности модулей SHJ по сравнению с обычными модулями c-Si компенсируется значительным увеличением затрат на металлизацию конструкций SHJ, поскольку требуется сравнительно большое количество низкотемпературной серебряной пасты. Для модульных материалов потребность в проводящих клеях приводит к небольшому снижению стоимости модулей SHJ по сравнению с модулями c-Si, что более чем уравновешивается эффектом более высокой эффективности модулей SHJ.

Наше перспективное исследование показало, что улучшения в обработке клеток и конструкции модулей могут привести к значительному снижению производственных затрат для всех изученных типов модулей. Модули SHJ получают большое преимущество за счет уменьшения и замены потребления серебра, повышения эффективности ячеек и более тонких пластин, и их предполагаемые производственные затраты составляют 0,29–0,35 долл. США / Вт. Стоимость обычных модулей c-Si менее чувствительна к расходу серебряной пасты, что ограничивает возможность снижения затрат, и предполагаемые производственные затраты составляют 0.33 USD / Wp. Было обнаружено, что замена оксида индия-олова существенно не способствует снижению стоимости модуля.

(PDF) Характеристики кремниевых фотоэлектрических модулей с гетеропереходом в климатических условиях Катара

Потери тока в цепи из-за потерь поглощения света в этих слоях

по сравнению с обычными солнечными элементами (Рис. 7c) [14,15].

Рис. 7c, при температуре модуля (T

mod

) 50



C, нормализованная выходная мощность

SHJ выше примерно на 10% по сравнению с

по сравнению с традиционной технологией.

5. Заключение

Было проведено сравнение производительности традиционных монопереходных кремний-

кристаллических матриц с гомопереходом и кремниевых гетеропереходов SHJ

в течение одного года в жаркой пустыне с высокой степенью загрязнения

. Матрицы SHJ показали более высокий выход энергии

по сравнению с традиционными массивами благодаря более высокой эффективности

SHJ. Падение выхода энергии и PR составило

из-за накопления загрязнений.PR снижается примерно на

15%, если модуль не чистить в течение одного месяца. Особенно рекомендуется регулярно чистить фотоэлектрические модули

сразу после пыльной бури.

Запланированная очистка модуля или дождь вернет PR close

к исходному значению.

Благодарности

Эта работа была выполнена в рамках проекта QEERI Energy

Security Grand Challenge EGC3002. Авторы выражают благодарность

компании Green Gulf Inc.за предоставление данных с солнечного испытательного центра.

Ссылки

[1] Н. Асте, К. Дель Перо, Ф. Леонфорте, Сравнение производительности фотоэлектрических технологий в

умеренном климате, Sol. Энергия 109 (2014) 1e10.

[2] Г. Макридес, Б. Зинссер, Г.Е. Георгиу, М. Шуберт, Дж. Х. Вернер, Температура

Поведение различных фотоэлектрических систем, установленных на Кипре и в Германии,

Sol. Energy Mater. Sol. Ячейки 93 (2009 г.) 1095e1099.

[3] A.J.Карр, Т. Прайор, Сравнение производительности различных типов фотоэлектрических модулей

в умеренном климате, Sol. Энергия 76 (2004) 285e294.

[4] M. Chang, C.H. Сюэ, К. Чен, Х. Чен, Превосходная производительность и надежность

фотоэлектрического модуля с обратным контактом в поле 10 МВт, в: 29-я Европейская фотоэлектрическая конференция и выставка

, посвященная солнечной энергии, 2014 г., стр. 2511e2514.

[5] L.M. Ayompe, A. Duffy, S.J. Маккормак, М. Конлон, Измеренная производительность

1.Фотоэлектрическая система на крыше 72 кВт, подключенная к электросети в Ирландии, Energy

Convers. Manag. 52 (2011) 816e825.

[6] D.D. Milosavljevi

c, T.M. Pavlovi

c, D.S. Pir

sl, Анализ производительности сети A –

подключенная солнечная фотоэлектрическая установка в Ni

s, Республика Сербия, Renew. Поддерживать. Энергия

Ред. 44 (2015) 423e435.

[7] Г. Макридес, Б. Зинссер, А. Финикаридес, М. Шуберт, Г.Э. Georghiou, Tem-

Температура и эффекты термического отжига на различных фотоэлектрических технологиях,

Renew.Энергия 43 (2012) 407e417.

[8] Д. Мозер, М. Пихлер, М. Николаева-Димитрова, Процедуры фильтрации для надежных

коэффициентов наружной температуры в различных фотоэлектрических технологиях, J. Sol.

Energy Eng. 136 (2014) 021006.

[9] Т. Исии, К. Отани, Т. Такашима, С. Каваи, Оценка максимальной мощности

температурных коэффициентов фотоэлектрических модулей в различных временных масштабах, Sol. Энергия

Матер. Sol. Ячейки 95 (2011) 386e389.

[10] С.Y. Myong, Y.C. Парк, С. Чон, Производительность крышных фотоэлектрических систем на основе Si

работал в течение четырех сезонов, Renew. Энергия 81 (2015) 482e489.

[11] М. Танака, М. Тагучи, Т. Мацуяма, Разработка новых солнечных элементов с гетеропереходом aSi / cSi

: (ACJ-HIT) искусственно сконструированный переход-гетеропереход

с внутренним тонким слоем, Jpn . J. Appl. Phys. 31 (1992) 3518e3522.

[12] Ю. Цуномура, Ю. Йошимине, М. Тагучи, Т. Баба, Т. Киношита, Х.Канно,

Х. Саката, Э. Маруяма, М. Танака, 22-процентный КПД HIT solar

cell, Sol. Energy Mater. Sol. Ячейки 93 (2009) 670e673.

[13] К. Масуко, М. Сигемацу, Т. Хасигучи, Д. Фудзисима, М. Кай, Н. Йошимура,

Т. Ямагути, Ю. Ичихаси, Т. Мисима, Н. Мацубара, Т. Яманиши ,

Т. Такахама, М. Тагучи, Э. Маруяма, С. Окамото, Достижение более

, чем 25% -ная эффективность преобразования с солнечной батареей на гетеропереходе из кристаллического кремния

, IEEE J.Фотовольт. 4 (2014) 1433e1435.

[14] Z.C. Holman, A. Descoeudres, L. Barraud, F.Z. Фернандес, Дж. П. Сейф, С. Де Вольф,

К. Баллиф, Потери тока на фронте кремниевых солнечных элементов с гетеропереходом, IEEE J.

Photovolt. 2 (2012) 7e15.

[15] Z.C. Holman, A. Descoeudres, S. De Wolf, C. Ballif, Рекордная инфракрасная внутренняя

квантовая эффективность в кремниевых гетеропереходных солнечных элементах с диэлектрическими / металлическими

задними отражателями, IEEE J. Photovolt.3 (2013) 1243e1249.

[16] S. De Wolf, A. Descoeudres, Z.C. Холман, К. Баллиф, Кремниевые высокоэффективные солнечные элементы с гетеропереходом

: обзор, Green 2 (2012) 7e24.

[17] М. Тагучи, А. Яно, С. Тодода, К. Мацуяма, Ю. Накамура, Т. Нишиваки,

К. Фудзита, Э. Маруяма, 24,7% -ный рекордный КПД солнечного элемента HIT на тонком кремнии

, IEEE J.
