Безотказная сотовая система контроля отопительного оборудования

Приход зимы каждый год ставит владельца загородного зимнего дома перед насущным вопросом – как обеспечить контролируемое тепло быстро и дёшево? Наш магазин предлагает ответы и решения на любой вкус и кошелёк.

Современные дачники знают, что GSM сигнализации – это не только, защищённые от вскрытия, ящики для надёжной охраны от непрошенных гостей и пожаров. GSM модули – это «умные» автоматизированные узлы, удалённо контролирующие системы отопления по СМС и через интернет. Сотовая связь по GSM каналу доступна в самых сложных и удалённых от цивилизации местах, где нет 3G и интернета. Благодаря современным сотовым системам контроля отопительного оборудования – контроллерам типа Кситал gsm 4т/ gsm 8т, Галан и др. автоматики, использующим GSM – работа котлов, насосов, радиаторов отопления всегда исправна и безотказна.

Блоки управления сотовым отоплением

Блоки GSM сигнализации удалённо управляют температурой в помещениях загородного дома. С помощью сотовой автоматики и температурных датчиков можно задавать индивидуальные параметры отопления в спальне, гостиной, на кухне, подвальных подсобных и прочих помещениях по телефону (sms управление отоплением).

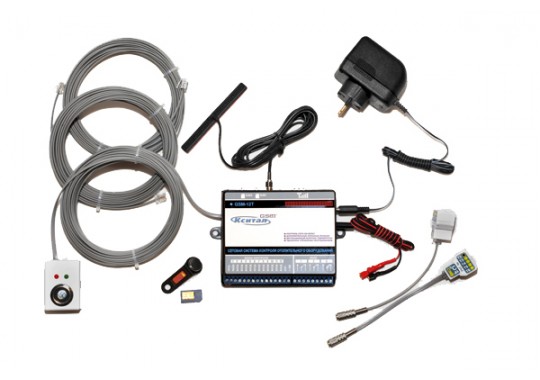

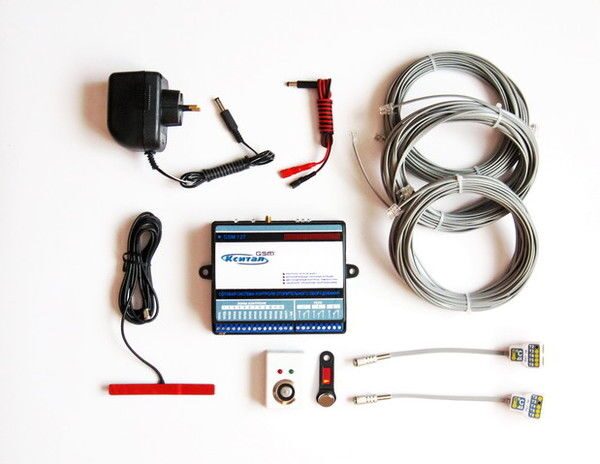

Фото: сотовая система контроля отопительного оборудования кситал-gsm-4т

Специалисты ООО «ГРИОН» используют сотовые системы Кситал GSM-4т, в качестве базового блока управления при монтаже управляемых систем дистанционного отопления. При этом мы значительно расширили функционал сотовых сигнализаций, организовав на их платформе gsm контроль за подачей воды и электроэнергии, создали беспроводную схему радиоуправляемого узла через рамку радиоканальной системы, с помощью брелков пультов дистанционного управления российского и зарубежного производства. Радио системы Visonic, Crow, Астра, Лидер позволяют организовать дистанционное управление работой котла из любой точки загородного дома. С их помощью исчезла необходимость в магнитных ключах, дорогостоящем монтаже проводки и кабелей, поисках считывателя для включения и отключения охранной сигнализации. Кроме всего прочего Грион постоянно ищет, как облегчить жизнь на даче, сэкономить и наслаждаться загородной тишиной и комфортом.

За счет, каких средств производится контроль и управление систем отопления?

Средства контроля и управления системой отопления помогут вам сэкономить немало средств, которые мы платим за пользование отоплением. Кроме этого, указанные средства автоматизируют работу системы отопления.

Фото: сотовая система контроля отопительного оборудования кситал-gsm-8т

При организации работы системы отопления возникает необходимость в установке средств контроля и управления работой системы. Зачем нужны эти средства? За счёт наличия данных средств появляется возможность автоматизировать процесс снабжения дома теплом. То есть вам будет необязательно самостоятельно включать и выключать отопительное оборудование. За вас это сделает автоматика и благодаря этому станет более эффективным. Кроме этого, существует и ряд других преимуществ, которые предоставляет оборудование контроля и управления отоплением. Рассмотрим некоторые из этих преимуществ.

Энергосберегающие технологии

В настоящее время довольно много внимания уделяется энергосберегающим технологиям. Действительно, данные технологии являются актуальными, так как с каждым годом нам приходится все больше платить за коммунальные услуги, тарифы которых постоянно растут. Единственным способом платить за отопление и потребление других коммунальных услуг меньше является использование энергосберегающих технологий. И вот здесь без приборов управления и контроля за системой отопления никак не обойтись. Например, вы можете воспользоваться современной электрической системой отопления, снабженную терморегулятором, которая получила название плэн. Указанная система выделяет тепло за счёт наличия в её устройстве плёночного лучистого электронагревателя. Сам по себе этот нагреватель потребляет очень мало электроэнергии, но при этом отдаёт в окружающую среду большое количество тепла. То есть КПД этой системы достаточно высокое, плюс к этому система снабжается автоматическим терморегулятором, который также способствует экономии потребления электроэнергии. Таким образом, указанная технология позволяет, с одной стороны, в полной мере обеспечить жилые помещения теплом, и в то же время вы не станете нести чрезмерные расходы за использование такого вида отопления.

Средства контроля управления

Энергосберегающими технологиями можно обеспечить не только инфракрасное отопление. При наличии соответствующих средств контроля и управления практически любой вид отопления сможет работать достаточно экономично. Для этого достаточно приобрести и установить термостат и другое оборудование, которое сможет осуществлять контроль за уровнем температуры и по достижении определённого предела температур, дать сигнал на прекращение потребления энергии.

Обратитесь к специалистам по продажам сотового контрольного и охранного оборудования

Профессиональные монтажники ГРИОН установят системы погодозависимого автоматического управления контурами отопления для Вашей дачи, коттеджа, загородного дома. В ассортименте нашего интернет магазина – аккумуляторы, источники бесперебойного питания, датчики GSM сигнализации, сирены и оповещатели светозвукового типа, комплекты охранного и аварийного видеонаблюдения, сетевые камеры, тревожные кнопки, персональные трекеры, недорогие пожарные извещатели, аквасторожевое оборудование.

Мы гарантируем безопасную и надёжную работу Ваших котлов, инженерных систем (водоснабжение, газоснабжение, теплоснабжение) без ремонтов и аварий!

ООО «ГРИОН» занимается продажей и установкой автоматики для отопительного оборудования – котлов, радиаторов, насосов в Москве, Санкт-Петербурге, Казани, Киеве и других регионах России, Украины, Белоруссии. Купить системы GSM автоматики можно по приемлемым ценам, с доставкой, установкой и гарантийным обслуживанием.

---

{module GSM_KSYTAL_ALL }

Сотовая система контроля отопительного оборудования – «умная» новинка, заботящаяся о вашем комфорте и безопасности

Научный прогресс не стоит на месте. И вот, с помощью его достижений современный человек теперь может не волноваться о безопасности работы отопительной системы при отсутствии всех жильцов, если она будет снабжена сотовой системой контроля. Если вдруг произойдет отказ в функционировании отопительного оборудования – система контроля сообщит хозяину об этом по каналу сотовой связи. С помощью смс и голосовых сообщений система контроля может оповестить также о срабатывании датчиков газа, задымления, затопления и других непредвиденных ситуациях.

Сотовые системы контроля имеют двойную функцию по обеспечению эффективной и безопасной работы отопительного оборудования. (См. также: Отопительный котёл для дачи)

Первое ее назначение – это поддержание температуры на нужном уровне, задаваемом при помощи смс. Второе – передача сообщения по сотовому телефону о падении уровня температуры ниже назначенного или его повышения выше допустимых пределов.

Сотовая система контроля отопительного оборудования ежесуточно либо по запросам пересылает данные со всех датчиков, подключенных к контроллеру. Цифровых термодатчиков может быть до 5 штук и находиться они могут на расстоянии до 100 метров от системы. Работают термодатчики с точностью до полуградуса в диапазоне от -55 до +125⁰С.

Работа системы контроля

Один из термодатчиков задается в настройках как стабилизирующий. Стабилизация системы на требуемой температуре происходит при помощи включения и выключения отопительной системы с использованием специального реле. (См. также: Монтаж котлов отопления)

Сообщения передают сигнал об аварийной ситуации на котле. Также дистанционно можно возобновить работу обогревающего оборудования.

Сотовая система контроля имеет значительную область применения с возможностью создания множества конфигураций и настроек, которые имеют максимальную простоту первоначального запуска.

Для начала работы чистая SIM-карта вставляется в контроллер и  включается адаптер питания. Далее со своего телефона необходимо позвонить на контроллер, который самостоятельно создаст первоначальные настройки «по умолчанию». Буквально через минуту можно позвонить на SIM контроллера и после сброса звонка через некоторое время вы получите ответное сообщение. В смс будет отражена информация о состоянии встроенных реле, внутренней и наружной температуре на контролируемом объекте, информацию о наличии или отсутствии охраны объекта. (См. также: Как выбрать газовый котел отопления)

Монтаж системы контроля очень прост и не требует пайки, а соединение осуществляется с помощью легкодоступных клеммников. Система подаст сигнал об ошибках, если они были допущены при монтаже, отметит места, в которых произошел обрыв.

Особенности и возможности сотовой системы контроля

— Система обладает простым способом программирования, который позволяет обойтись без компьютера.

— В настройку системы коррективы можно вносить дистанционно с помощью сообщений.

— Отправка сообщений о постановке объекта на охрану и снятии с нее.

— Функция «тревожная кнопка».

— 10 телефонных номеров, на которые происходит рассылка сообщений и голосовой дозвон.

— 3 встроенных реле, 2 выносных датчика, 1 встроенный. Количество датчиков может быть расширено до 5.

— Функция бесперебойного питания.

Данная система предназначена для круглосуточного функционирования в широком температурном диапазоне. (См. также: Акт опрессовки системы отопления)

Охлаждение мобильных базовых станций и вышек сотовой связи

Общие сведения

Необслуживаемые базовые станции требуют интеллектуальной системы охлаждения из-за нагрузки, которой они подвергаются. Чувствительное телекоммуникационное оборудование работает круглосуточно и без выходных с постоянной нагрузкой, выделяющей тепло. Системы охлаждения должны защищать важные телекоммуникационные шкафы, системы хранения энергии и системы резервных батарей.

Обзор применения

Громоздкие кондиционеры на базе компрессоров традиционно использовались для отвода тепла, выделяемого коммуникационным оборудованием, установленным в корпусах базовых станций и вышек сотовой связи. Эти кондиционеры работают постоянно в течение всего года, потребляя большое количество энергии. Многие электронные шкафы на базовых станциях и вышках сотовой связи без необходимости охлаждаются этими дорогими кондиционерами на основе компрессоров. Стандартные системы контроля температуры воздух-воздух с вертикальным креплением часто слишком велики, чтобы поместиться внутри корпуса, поэтому вместо этого они монтируются на внешней стене, чтобы обеспечить контроль температуры во всем пространстве внутри. Узлы термоэлектрических охладителей представляют собой компактный и более эффективный вариант точного охлаждения или нагрева жизненно важной электроники в телекоммуникационных корпусах, шкафах хранения энергии и резервных батареях.

Удаленный мониторинг и управление системой охлаждения жизненно важны для обеспечения рабочего состояния машин, распределенных по разным базовым станциям. Когда питание вышки сотовой антенны отключается, аварийные батареи обеспечивают питание в течение ограниченного времени. Системы резервного питания подвержены износу при воздействии повышенных температур или при воздействии очень низких температур. Охлаждение ниже температуры окружающей среды необходимо для продления срока службы резервных батарей, а стабилизация температуры требуется для поддержания максимальной производительности. Многие базовые станции и вышки сотовой связи находятся в изолированных местах, к которым может быть трудно быстро получить доступ и отремонтировать. В результате в беспроводных базовых станциях и вышках сотовой связи требуется длительный срок службы, чтобы максимизировать время безотказной работы и поддерживать низкую стоимость владения. Термоэлектрические охладители могут работать гораздо дольше при меньшем энергопотреблении, обеспечивая более надежное покрытие сотовой связи при отключении электроэнергии.

Еще одним требованием к системе охлаждения базовых станций и вышек сотовой связи является контроль влажности. Сухой воздух вызывает статическое электричество, что может сжечь коммуникационное оборудование, поэтому контроль влажности так же важен, как и контроль температуры.

Термоэлектрический обзор

Термоэлектрические охладители представляют собой твердотельные тепловые насосы, работающие на эффекте Пельтье. Когда электрический ток проходит через цепь, состоящую из двух разнородных материалов, тепло поглощается в одном соединении (холодная сторона) и выделяется в другом соединении (горячая сторона). Конструкция большинства устройств Пельтье требует использования как полупроводников n-типа, так и полупроводников p-типа. Поскольку тепло естественным образом течет по температурному градиенту от горячего к холодному, способность термоэлектрического охладителя перемещать тепло от холодного к горячему в твердом состоянии уникальна. При изменении полярности подаваемого постоянного тока также возможен нагрев. Это свойство особенно полезно для приложений, требующих как охлаждения, так и нагрева для точного контроля температуры.

Оценка технологии сборки термоэлектрических охладителей

Узлы термоэлектрических охладителей, в которых используются термоэлектрические охладители, представляют собой компактные и эффективные устройства, которые могут контролировать температуру на мобильных базовых станциях и вышках сотовой связи. Термоэлектрические охладители обеспечивают диапазон холодопроизводительности примерно от 10 до 400 Вт и могут охлаждать за счет отвода тепла от источников управления за счет конвекции, теплопроводности или жидкостных средств.

Термоэлектрические охладители обладают рядом преимуществ по сравнению с другими технологиями охлаждения. Например, обычные кассеты вентиляторов не охлаждаются ниже температуры окружающей среды и требуют воздухообмена с внешней средой. Узлы термоэлектрических охладителей могут охлаждать значительно ниже температуры окружающей среды и защищать электронику внутри корпусов от внешних загрязнений, а также ограничивать воздействие влаги из внешней среды. Узлы термоэлектрических охладителей также обеспечивают точный контроль температуры с точностью до 0,01°C.

Термоэлектрические охладители также упрощают интеграцию и снижают затраты на установку. Узлы термоэлектрических охладителей не только имеют более компактные размеры и меньший вес по сравнению с обычными системами на основе компрессоров, но их также можно монтировать в любом положении.

Кроме того, вентиляторы, кассеты вентиляторов и компрессорные системы создают шум и вибрацию. Узлы термоэлектрических охладителей имеют твердотельную конструкцию, не создающую шума и вибрации, что обеспечивает более длительный срок службы по сравнению с конкурирующими технологиями. В результате термоэлектрические охладители требуют значительно меньшего обслуживания в полевых условиях, что снижает общую стоимость владения. Узлы термоэлектрических охладителей также более экологичны, поскольку в них не используются хлорфторуглероды и они соответствуют требованиям RoHS.

Решение

Серия наружных охладителей Laird Thermal Systems представляет собой термоэлектрический охладитель типа «воздух-воздух», обеспечивающий надежную и компактную работу за счет охлаждения объектов за счет конвекции. Серия наружных охладителей, разработанная для наружных корпусов, электронных шкафов с суровыми условиями эксплуатации, аккумуляторных шкафов и т. д., сочетает в себе превосходную способность к тепловому насосу с минимальным энергопотреблением.

Версия AA-230 имеет мощность теплового насоса 230 Вт при dT = 0°C, Tокр. = 35°C. Тепло поглощается и рассеивается с помощью специально разработанных теплообменников с большим соотношением сторон, воздуховодных кожухов и высокопроизводительных вентиляторов. Действие теплового насоса происходит от специально разработанных термоэлектрических охладителей, которые достигают высокого коэффициента полезного действия (COP) для минимизации энергопотребления.

Разработанный для горизонтальной установки для размещения полки в шкафу или стойке, AA-230 представляет собой более компактный и эффективный вариант для охлаждения или нагрева жизненно важной электроники. Вместо охлаждения всего корпуса один кулер меньшего размера AA-230 защищает только определенную электронику, требующую охлаждения, что приводит к значительной экономии затрат на электроэнергию. Благодаря продукту с коэффициентом полезного действия (COP), равным 1, AA-230 может работать дольше с меньшим энергопотреблением, чем охлаждающие устройства на термоэлектрической основе, разработанные ранее

Серия AA-480 обеспечивает мощность охлаждения до 480 Вт. Термоэлектрический охладитель серии AA-480 также имеет показатель коэффициента полезного действия (COP), равный 1, и почти на 50 % более эффективен, чем стандартные воздухо-воздушные агрегаты, предлагаемые сегодня. Это экономит затраты на установку и техническое обслуживание для пользователей, а также экономит место внутри антенных вышек сотовой связи или центров обработки данных.

Оба продукта безвредны для окружающей среды, поскольку полупроводниковая работа устраняет необходимость в компрессоре и хладагентах CFC.

Кроме того, устройства серий AA-230 и AA-480 были разработаны с учетом строгих требований испытаний Telcordia, таких как сейсмостойкость, соляной туман, дождь с ветром, воздействие высоких температур и загрязнение пылью. Это связано с выбором компонентов мирового класса, таких как фирменные вентиляторы с высочайшей степенью защиты окружающей среды и водонепроницаемыми разъемами с гарантированным сроком службы, усиленным анодированием радиаторов высокой плотности, защитой от перегрева и двойными уплотнениями для защиты от воздействия окружающей среды для термоэлектрических охладителей.

Контроль температуры

Спецификация контроля температуры для резервного аккумулятора обычно составляет +/- 2C или выше. Это позволяет запроектировать гистерезис, уменьшая цикличность между охлаждением и нагревом или включением/выключением, когда корпус имеет заданную температуру. Этот диапазон подходит для термостатического регулирования, но более жесткий допуск требует пропорционального типа регулирования.

Термоэлектрический контроллер может регулировать температуру корпуса в пределах 0,5°C от заданной температуры. Это достигается с помощью встроенного двунаправленного пропорционального (ПИД) регулятора, который регулирует полезную мощность термоэлектрического охладителя в сборе, обеспечивая точную настройку и быструю реакцию на колебания тепловой нагрузки, вызванные компонентом или окружающей средой. Двунаправленный термостатический контроллер может работать как в режиме нагрева, так и в режиме охлаждения, обеспечивая точный контроль температуры. Контроллеры с двунаправленным выходом используются с блоками термоэлектрических охладителей для поддержания постоянной температуры внутри системы, окруженной окружающей средой с большими колебаниями температуры, т. е. резервного аккумулятора или климат-контроля на открытом воздухе.

Рабочий диапазон типичного термоэлектрического охладителя составляет от -40°C до +65°C для большинства систем, в то время как компрессорные системы обычно рассчитаны на работу при температуре от 20°C до 55°C. Этот диапазон подходит для большинства корпусных приложений и операционных сред. Если требуется нагрев, необходимо использовать отдельный нагреватель и цепь переключения или, если желательны более высокие или более низкие температуры, необходимо разработать специальный компрессор для этого диапазона (хладагент, аппаратное обеспечение).

Результаты

Серия наружных охладителей Laird Thermal Systems обеспечивает более низкую стоимость владения за счет поддержания соответствующего температурного диапазона с меньшим потреблением энергии, чем стандартные воздухо-воздушные системы, благодаря высокому коэффициенту полезного действия (COP). Благодаря своей инновационной конструкции конструкция в устойчивом состоянии требует меньше обслуживания, чем стандартные кондиционеры на основе компрессора.

Устройства AA-230 и AA-480 могут работать гораздо дольше при меньшем энергопотреблении, чем охлаждающие устройства на термоэлектрической основе, разработанные ранее, что обеспечивает более длительный срок службы батареи при отключении электроэнергии.

Преимущество

Теперь инженеры должны учитывать управление температурным режимом на ранних этапах процесса проектирования продукта. Стандартная сборка термоэлектрического охладителя от Laird Thermal Systems позволяет разработчику начать с базового набора строительных блоков, соединяющих вентиляторы и термоэлектрические охладители с теплообменниками.

Компания Laird Thermal Systems провела два десятилетия проектирования и проверочных испытаний различных комбинаций тепловых компонентов для оптимизации охлаждающей способности и эффективности при различных тепловых нагрузках.

Узлы термоэлектрических охладителей могут устранить необходимость в специальном решении. Это сокращает время разработки продукта за счет инициирования продукта на узле термоэлектрического охладителя по сравнению с уровнем термоэлектрического охладителя. Это также снижает затраты за счет использования компонентов, которые уже используются в цепочке поставок. Благодаря многолетнему опыту использования продукции в полевых условиях предложение Laird Thermal Systems проверено и доступно благодаря надежным полевым данным о надежных продуктах в эксплуатации.

Заключение

Laird Thermal Systems предлагает самый широкий в отрасли выбор термоэлектрических охладителей в сборе. Наш стандартный ассортимент термоэлектрических охладителей в сборе обеспечивает различную охлаждающую способность и обеспечивает стабилизацию температуры, что обеспечивает максимальную эффективность работы чувствительных систем резервного питания. Предлагая точный контроль температуры с точностью до 0,01 °C, серии AA-230 и AA-480 предлагают двунаправленное управление в одном устройстве, что делает их идеальными для приложений с резервным питанием от батарей.

Введение в первичные элементы управления

При нагреве на газе или жидком топливе безопасность всегда является главным приоритетом, и на протяжении многих лет OEM-производители полагались на инновации своих поставщиков для улучшения условий безопасности внутри своих систем. В общем, безопасность отопления зависит от правильного взаимодействия каждой части системы отопления с другими компонентами, к которым они подключены. Но когда в системе так много жизненно важных частей, которые должны постоянно взаимодействовать, лучший способ обеспечить безопасное отопление — это ввести часть, которая наблюдает за всем циклом горения — первичный контроль.

В этом посте мы познакомим вас с первичными регуляторами отопления, их назначением в системе отопления и отличиями регуляторов жидкого и газового топлива.

Назначение первичных регуляторов в системах отопления

Первичные регуляторы служат всеобъемлющей цели в системе отопления: они контролируют ввод, поступающий от различных частей системы. В частности, основной элемент управления имеет три специальные функции:

1. Реакция на термостат.
2. Реакция на ограничение.
3. Управление запуском, рабочим циклом и отключением горелки.

Для выполнения этих функций первичный блок управления должен контролировать как наличие, так и отсутствие пламени внутри горелки, а затем реагировать на состояние пламени. Если термостат показывает, что температура в зоне нагрева низкая, система управления запускает горелку на рабочий цикл. Если предельный контроль обнаруживает возможный перегрев, он прерывает подачу питания к блоку управления, отключая горелку до тех пор, пока цикл горения снова не будет готов к нагреву.

Система управления не включит горелку, если во время цикла выключения будет обнаружено пламя, что предотвратит закачивание лишнего топлива в блок и выделение опасных паров. Кроме того, если пламя не обнаружено, первичный контроль быстро выключит свою горелку, если пламя не обнаружено во время запуска или если пламя гаснет во время рабочего цикла. Это предотвращает закачку топлива в блок при отсутствии пламени, что может привести к опасным условиям.

Когда система управления работает правильно, она постоянно и автоматически контролирует работу горелки и наличие пламени. При первичном контроле нет необходимости физически контролировать пламя для проверки неисправности, что снижает риск ошибки и позднего обнаружения. Большинство современных средств управления могут обнаружить и отреагировать на исчезновение пламени за одну секунду, чтобы свести к минимуму последствия отказа.

Щелкните здесь, чтобы узнать больше о GeniSys™ Advanced Burner Control и других основных средствах управления от Beckett.

Основные различия между газовыми и масляными первичными средствами управления

Первичные средства управления присутствуют как в газовых, так и в масляных системах отопления, но эти средства управления имеют несколько различную конструкцию, которая влияет на работу функций безопасности.

Современный датчик уровня масла определяет наличие пламени с помощью устройства с ячейкой из сульфида кадмия (кадмия), что является усовершенствованием по сравнению с термомеханическими первичными средствами управления прошлого (переключатели стека). Ячейка с кадмием подключается к основному устройству управления и монтируется в воздушной трубке горелки. Детектор воспринимает свет от основания пламени и использует этот вход для информирования системы управления о наличии пламени. Если пламя не определяется должным образом во время запуска, система управления подачей топлива выключит двигатель, питающий горелку. Тот же тип технологии САПР используется для изготовления автоматических наружных светильников, которые автоматически включаются, когда солнце садится. Ячейки CAD специально разработаны для того, чтобы невероятно быстро реагировать на отсутствие пламени.

Система газового нагрева, с другой стороны, обычно использует первичные элементы управления, которые используют термодатчик или выпрямление пламени для доказательства пламени, в отличие от элемента CAD.
