Спиральные теплообменники Альфа Лаваль справляются с теплопередачей в самых сложных условиях. Они способны решить любую проблему при однофазном либо двухфазном теплообмене, будь то работа с грязными средами, ограничения вследствие перепадов давления или небольшого пространства.
Бесперебойная работа со спиральными теплообменниками Альфа Лаваль
- Минимальное загрязнение или засорение при бесперебойной работе с очень грязными, вязкими средами, содержащими большое количество твердых частиц
- Легко открываемая конструкция упрощает очистку, сокращая затраты на техническое обслуживание
- Монтажные расходы будут ниже, поскольку понадобится меньше трубопроводов и стальных конструкций
- Тепловая эффективность в 2–3 раза выше, чем у аналогичных кожухотрубных теплообменников, что означает экономию энергии и сокращение выбросов
- Каждый теплообменник адаптируется для наиболее эффективного решения конкретной задачи
Альфа Лаваль является единственным поставщиком на рынке с более чем полувековым опытом производства спиральных теплообменников.
.
Брошюры
Буклет по сварным спиральным теплообменникам Альфа Лаваль 2019-04-09 431 kB
Сварные решения для повышения надежности 2022-12-14 1906 kB
Буклет по стандартным спиральным жидкостным теплообменникам 2019-03-07 1251 kB
Буклет по двухфазным спиральным теплообменникам 2019-03-07 1054 kB
Примеры проектов
A test passed with flying colours. pdf
2019-04-05 1189 kB
Alfa Laval helps Asturiana keep the steam on.pdf 2019-04-09 147 kB
Closed final gas cooling systems save energy and eliminate emissions at coke plant.pdf 2019-04-04 1554 kB
Spiral heat exchanger as a preheater boosts capacity and reduces emissions.pdf 2019-12-11 1351 kB
Frequent cleaning a thing of the past.pdf 2019-04-04 2637 kB
Hot and cold water for free.pdf 2019-04-08 1456 kB
Spiral Heat Exchanger solves costly fouling problems.pdf 2019-04-05 1717 kB
The spiral heat exchanger solves a difficult fouling problem. pdf
2021-04-15 1737 kB
Лифлеты
Standard spiral heat exchanger for liquid-to-liquid duties product leaflet.pdf 2019-03-07 1251 kB
Standard spiral heat exchanger for two-phase applications product leaflet.pdf 2019-03-07 1054 kB
.
Задать вопрос
Мы с удовольствием ответим на все ваши вопросы, расскажем о преимуществах сварных спиральных теплообменников и о возможностях оптимизации Вашего производства.
Отправить запрос
Сервисное обслуживание спиральных теплообменников Alfa Laval
Ознакомьтесь с нашими предложениями по сервисному обслуживанию, а также с полезными советами о том, как поддерживать ваш спиральный теплообменник в идеальном состоянии.
Узнайте больше
Модели
Благодаря технологии Альфа Лаваль SelfClean™ модель SpiralPro станет прекрасным выбором для работы с грязными средами, шламом, эмульсиями, суспензиями, жидкостями, содержащими волокна или твердые частицы. Поскольку среда непрерывно течет по одному каналу, сила потока работает против образования отложений, выталкивая их через канал наружу.
При своей компактности SpiralPro часто позволяет заменить несколько больших кожухотрубных теплообменников. Это дает существенные инфраструктурные преимущества в дополнение к снижению объема работ по техобслуживанию и очистке. При необходимости крышки можно легко снять для гидроструйной очистки устройства.
Применение- Грязные жидкости с содержанием твердых частиц, волокна, смол, суспензий и шлама
- Предварительный подогрев, нагревание, охлаждение, теплообмен и рекуперация тепла в режиме «жидкость-жидкость»
Также доступны теплообменники модели SpiralPro, оптимизированные для парового нагрева жидкостей с высоким загрязнением. Как и все остальные теплообменники SpiralPro, они позволяют быструю и простую гидроструйную очистку.
Противоток позволяет работать с высокой тепловой эффективностью при очень малой разности температур.
- Грязные среды, содержащие твердые частицы, волокна, смолы, суспензии шлам и прочие сложные среды, требующие нагревания паром.
Модель SpiralCond — это высокоэффективное решение для работы с двухфазными средами, включая конденсацию и испарение (ребойлинг). Компактная вертикальная конструкция SpiralCond занимает меньшую по сравнению с кожухотрубными теплообменниками площадь и требует меньше трубопроводов и опорных конструкций.
В теплообменниках SpiralCond используется не столько противоток, сколько поперечный поток. Каждый теплообменник полностью адаптируется под конкретную технологическую задачу, а расстояние между каналами регулируется так, чтобы обеспечить минимальный перепад давления. Поэтому SpiralCond идеально подходит для вакуумной конденсации.
- Газы: чистый пар и смеси с инертным газом
- Пар/жидкость: конденсаторы верхней ступени, обратные конденсаторы, вакуумные конденсаторы, вентиляционные конденсаторы, ребойлеры для грязных сред, газоохладители
Для задач конденсации и испарения, требующих несколько охлаждающих сред, Альфа Лаваль предлагает встраиваемые в колонну теплообменники модели SpiralCond. Как и автономный SpiralCond, такая конфигурация использует для достижения минимально возможного перепада давления на вакуумных установках поперечный поток и открытые каналы.
Высокая эффективность SpiralCond позволяет использовать меньшую по высоте и диаметру колонну, если сравнивать с традиционными решениями. Это дает экономию на сопутствующем оборудовании и монтаже.
Применение- Пар-жидкость: конденсаторы верхней ступени, обратные конденсаторы, вакуумные конденсаторы и вентиляционные конденсаторы.
.
Наши эксперты
Устойчивое развитие со сварными теплообменниками Alfa Laval
Благодаря инновациям, обеспечивающим исключительную тепловую эффективность и надежность, сварные теплообменники Альфа Лаваль максимально повышают энергоэффективность и рекуперацию тепла в различных режимах работы. Но дело не только в технологии. Дело также и в людях: опытные специалисты с глубоким знанием технологических процессов и глобальное присутствие в отрасли.
.
Принцип работы

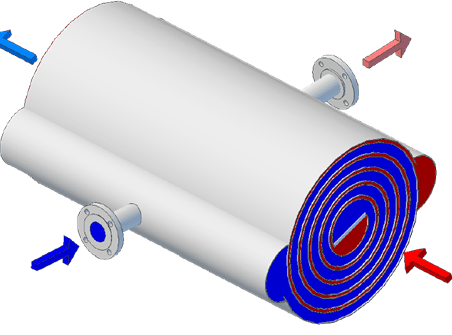

Спиральный теплообменник представляет собой кольцевую конструкцию с двумя концентрическими спиральными каналами, каждый из которых предназначен для своей рабочей среды. Две различные среды текут в противоположных направлениях: одна среда входит в центр аппарата и движется к периферии, в то время как другая входит в аппарат на периферии и движется к центру. Каналы изогнуты и имеют равномерное поперечное сечение. Таким образом отсутствует риск перемешивания.
Как правило, технологический канал открыт с одного конца и закрыт с другого. Иногда канал для нагревающей/охлаждающей среды может быть закрыт с обеих сторон, в зависимости от степени чистоты нагревающей/охлаждающей среды. У каждого канала имеется одна точка стыковки в центре и одна — на периферии теплообменника.
Конструкция
Спиральная геометрия и отдельный изогнутый канал для каждой среды идеально подходят для работы со средами, вызывающими повышенное загрязнение. Такая конструкция создает в потоке турбулентность, которая и порождает непрерывное размывание отложений.
Конструкция с одним каналом также имеет эффект самоочистки, благодаря использованию технологии SelfClean™. Если в канале возникают отложения, поперечное сечение такого канала уменьшается. Однако канал вынужден пропускать то же количество жидкости, что и раньше, поэтому скорость потока увеличивается. В результате поток с большей силой воздействует на отложения, вымывая их.
Сравните эту конструкцию с кожухотрубными теплообменниками, в которых поток проходит через две параллельные трубы. Когда одна труба начинает засоряться, из-за разницы давлений большее количество жидкости проходит через другую. В результате загрязнение и засорение труб происходит очень быстро. У спиральных теплообменников Альфа Лаваль загрязнение и засорение, напротив, практически отсутствует.
.
Частые чистки уходят в прошлое
Mexichem, мировой лидер в производстве пластиковых трубопроводов для химической промышленности, нуждался в увеличении производственных мощностей для удовлетворения растущего спроса.
Читать целиком
Окончательное решение проблемы засорения
На немецком нефтеперерабатывающем заводе MIDER компании Leuna, принадлежащем Total SA, первоначально были установлены два трубчатых теплообменника для охлаждения продукта в нижней части установки каталитического крекинга.
Читать целиком
Один из крупнейших в мире производителей цинка
«Мы используем эти теплообменники, потому что они очень надежные и их легко чистить и, конечно, из-за высокой эффективности». – Франциско Тармаго, управляющий технологическим процессом, Asturiana de Zinc
Читать целиком
Уникальные особенности
Конструкция спиральных теплообменников Альфа Лаваль отличается от своих аналогов меньшей занимаемой площадью и повышенной тепловой эффективностью.
Они обладают рядом уникальных особенностей, обеспечивающих самую надежную работу:
.
SelfClean™
Превосходная очистка и повышенная производительность
Отдельный канал для каждой жидкости обеспечивает надежную самоочистку теплообменника.
Узнать больше
RollWeld™
Надежное автоматическое закрытие каналов
Автоматизированный процесс гибки и сварки для закрытия каждого канала обеспечивает качество надежность.
Узнать больше
HighP™
Индивидуальное решение для работы с высоким давлением
Округлая конструкция корпуса и самонесущая внутренняя спираль повышают механическую прочность при работе с высоким давлением.
Узнать больше
ALOnsite™
Квалифицированная поддержка на вашем предприятии
Наши опытные инженеры готовы оказать необходимую техническую поддержку по всему миру.
Подробнее
Спиральные пластинчатые теплообменники
Компания Эл Эйч Инжиниринг предлагает спиральные теплообменники производства компании LHE
Теплообменник спиральный является одним из широко используемых устройств в промышленности и относится к пластинчатым сварным теплообменникам. Теплообменники делятся на два больших типа: разборные теплообменники и сварные. В зависимости от применения, целесообразность выбора падает на один или другой подтип. Но стоит заметить, что сварные теплообменники дороже.
Спиральные теплообменники обладают большим спектром применения. В своем большинстве, теплообменники данного типа, широко применяются в спиртовой, фармацевтической, химической, пищевой и других отраслях. Столь широкое применение, обеспечивает возможность использовать жидкости, которые содержат до 20 процентов примесей.
Спиральные теплообменники принцип работы, которых заключается в теплообмене между двумя жидкостями. Для реализации принципа работы, при обмене между жидкостями, используются вертикальные теплообменники. В случае если есть необходимость произвести теплообмен между паром и жидкостью, используются горизонтальные теплообменники.
Принцип устройства спирального теплообменника, не зависит от подтипа и его разновидностей. Но, напротив, все спиральные теплообменники, в своей основе имеют две пластины, которые и образуют поверхность нагрева. Для придания прочности конструкции, используется специальное, фиксированное расстояние между листами. Расчет спирального теплообменника достаточно сложен, так как при малейшем отклонении или погрешности, значительно уменьшится коэффициент полезного действия. В другом случае, ошибка при проведении расчета теплообменника может привести к уменьшению надежности работоспособности или уменьшению прочности конструкции.
В любом случае, при проектировании и создании спирального теплообменника, стоит учитывать все особенности, как материала, из которого он будет сконструирован, так и особенности применения. Но не стоит забывать, что спроектировать и реализовать теплообменник могут только специалисты, которые в точности могут произвести правильный расчет и выполнить все согласно разработанному проекту.
Выбор теплообменного оборудования
Компания LHEngineering обладает пакетом расчётных программ и квалифицированным персоналом для оптимального подбора теплообменного оборудования. Вы можете направить нам ваше задание, выбрав один из следующих способов:
- Заполнить опросный лист и отправить его на наш электронный адрес: [email protected].
- Заполнить онлайн опросный лист на нашем сайте в разделе «Расчет оборудования».
Конструкция
Пластинчатый спиральный теплообменник LHESpiral представляет собой лист металла, с наваренными на него штифтами (для поддержания формы канала), свёрнутый в спираль и заключённый в кожух.
В горизонтальном исполнении конструкция пластинчатого спирального теплообменника является полностью разборной, и проточная часть его доступна для механической чистки.
При вертикальном исполнении конструкции и перекрёстном движении потоков теплообменник доступен для чистки только с одной из сторон.
Принцип работы
В пластинчатом спиральном теплообменнике, в зависимости от конструкции, возможно осуществить движение потоков как в противотоке, так и в перекрёстном токе. В зависимости от процесса используют 4 типа конструкции спиральных теплообменников:
1 тип – классический. Теплоносители движутся в противотоке, каждая из сторон доступна для чистки. Этот тип используется в основном для работы на процессах жидкость-жидкость.
2 тип – спиральный конденсатор. Теплоносители движутся в перекрёстном токе относительно друг друга. По стороне хладагента, который движется по спирали, теплообменник недоступен для механической чистки.
3 тип – спиральный охладитель газа. Рабочий процесс организован так же, как и во втором типе, только имеет отличие в разделительных перегородках по стороне газа.
4 тип – спиральный испаритель. Движение теплоносителей перекрёстное, греющий теплоноситель недоступен для чистки.
Область применения
Пластинчатый спиральный теплообменник незаменим в процессах, при которых создаются условия для забивания проточной части теплообменника включениями содержащимися в теплоносителе. Широкий канал (до 25мм) исключает заторы в проточной части теплообменника. Рабочие параметры пластинчатого спирального теплообменника приведены ниже.
Пластинчатые спиральные теплообменники используются при работе с загрязнёнными средами.
Пластинчатые спиральные теплообменники нашли широкое применение на спиртовых производствах, в добыче нефти, переработке гудрона, мазута, в процессах висбрекинга, используются как шлемовые конденсаторы на колоннах и во множестве других случаев.
Типоразмерный ряд
Компания LHE выпускает широкий типоразмерный ряд пластинчатых спиральных теплообменников LHESpiral серии DSP:
Компания LHE постоянно совершенствует своё оборудование.
Мы можем подобрать оптимальное решение для любой задачи!
Качество и технологии
Мы предлагаем только высококачественное оборудование, прошедшее всесторонний контроль, изготовленное в соответствии со всеми международными требованиями к материалам и качеству изготовления.
Каждая модель предлагаемого оборудования, прежде чем попасть в серийное производство, проходит оптимизацию на специальных программах.
Моделирование движения потоков в канале необходимо, чтобы оптимально турбулизировать поток, уберечь проточную часть от застойных зон и увеличить теплоотдачу.
Производство спиральных теплообменников автоматизировано. Штифты привариваются автоматически по заданной программе.
Затем ленту скручивают в спираль.
Готовую продукцию всесторонне испытывают на стендах и на выдаваемую мощность и на герметичность.
Другой стенд тестирует теплообменники на выдаваемую мощность:
Любая модель теплообменника, прежде чем попасть в серию, проходит прочностные испытания на циклические тепловые и гидравлические нагрузки на специально разработанном стенде.
Эффективность
Пластинчатые спиральные теплообменники LHESpiral серии DSP оптимизированы по площади теплопередачи на специализированных программах.
Конструкция пластинчатого спирального теплообменника не позволяет достигать высоких значений коэффициента теплопередачи: канал широкий, движение сред с включениями по каналам во избежание эрозии поверхности теплообменника должно быть с небольшой скоростью, гидравлически длинный канал предполагает высокие перепады по давлению при высоких скоростях потока. Но спиральные теплообменники это, прежде всего, идеальное решение для грязных сред и любой другой тип теплообменника, который более эффективен по теплопередаче, быстро лишится своих преимуществ из-за загрязнения проточной части. К тому же каналы пластинчатого спирального теплообменника обладают эффектом самоочистки.
Но это обстоятельство не говорит о том, что пластинчатый спиральный теплообменник не нуждается в сервисных чистках. Для более долгого срока службы аппарат необходимо регулярно подвергать чистке. Периодичность этих работ зависит от степени загрязнённости рабочих сред и характера процесса.
Сервис
Наш опыт и мировой опыт эксплуатации пластинчатых спиральных теплообменников LHESpiral говорит о широких возможностях применения теплообменников такой конструкции для любых отраслей промышленности: химия, судостроение, нефтепереработка, пищевая промышленность, металлургия и др.
В разделе «Наши проекты» вы можете видеть фото пластинчатых спиральных теплообменников LHESpiral, эксплуатируемых на предприятиях России и за рубежом.
Мы готовы осуществлять гарантийное и послегарантийное обслуживание наших теплообменников 24 часа в сутки.
Сварные спиральные теплообменники | Alfa Laval
Сварные спиральные теплообменники | Альфа Лаваль Поболтай с нами, на базе LiveChat- Сопутствующие товары
- Связанные услуги
- Смежные отрасли
- Документы
- Эксперты
- Примеры из практики
- Уникальные особенности
- Контакт
- Как это работает
Спиральные теплообменники Альфа Лаваль предназначены для решения самых сложных задач теплопередачи. Будь то частое загрязнение из-за грязной среды или ограничения из-за перепада давления и занимаемой площади, они идеально подходят для решения проблем при работе с жидкостями и двухфазными средами. Надежная, эффективная и компактная конструкция обеспечивает чрезвычайно низкие затраты на установку и техническое обслуживание, и они имеют проверенную репутацию практически никогда не загрязняются.
Повышение экологичности благодаря спиральным теплообменникам Альфа Лаваль
- Минимальное загрязнение или засорение при работе с очень грязными, высоковязкими средами или средами с твердыми частицами обеспечивает безотказную работу
- Легко открывающаяся конструкция делает очистку быстрой и простой, обеспечивая низкие затраты на техническое обслуживание
- Уменьшение количества трубопроводов и стальных конструкций означает снижение затрат на установку
- Повышение энергосбережения и снижение выбросов благодаря тепловому КПД в 2-3 раза выше, чем у сопоставимых кожухотрубных теплообменников
- Каждая единица полностью индивидуализирована, обеспечивая наилучшую теплоизоляцию для конкретной задачи
Альфа Лаваль — единственный поставщик на рынке с более чем полувековым опытом работы со спиральной технологией. Сегодня наши спиральные теплообменники можно найти на предприятиях по всему миру, решающих сложные задачи в таких отраслях, как нефтехимия, нефтепереработка, производство стали, целлюлозно-бумажная промышленность, переработка полезных ископаемых (металлы, руда), очистка сточных вод (муниципальные и промышленные), фармацевтическая промышленность. , переработка растительного масла и транспортировка природного газа.
.
Брошюры
Брошюра о сварных спиральных теплообменниках Альфа Лаваль.pdf 09.04.2019 431 кБ
Брошюра «Повышение экологичности с помощью сварных решений».pdf 2022-11-30 1,86 МБ
Примеры из практики
Биотопливо_Теплообменники Альфа Лаваль помогают повысить производительность биоперерабатывающего завода. pdf
2021-04-15 403 КБ
Химические вещества_Спиральный теплообменник в качестве подогревателя повышает производительность и снижает выбросы.pdf 11.12.2019 1351 кБ
Химия_Частая уборка осталась в прошлом.pdf 2019-04-04 2637 КБ
Coke_Закрытые системы конечного охлаждения газа экономят энергию и устраняют выбросы.pdf 04.04.2019 1554 кБ
Нефтехимия_Горячая и холодная вода бесплатно.pdf 08.04.2019 1456 кБ
Pulp & Paper_Service исправляет несоответствующий ремонт на бумажной фабрике.pdf 02.12.2022 237 КБ
Refinery_A тест пройден с честью.pdf 2019-04-05 1189 кБ
Refinery_Spiral Heat Exchanger решает дорогостоящие проблемы загрязнения. pdf
2019-04-05 1717 кБ
Refinery_Спиральный теплообменник решает сложную проблему загрязнения.pdf 15.04.2021 1737 кБ
Цинк_Альфа Лаваль помогает компании Asturiana оставаться на плаву.pdf 09.04.2019 147 КБ
Информационные проспекты
Стандартный спиральный теплообменник для работы в режиме «жидкость-жидкость» брошюра о продукте.pdf 11.10.2022 1,23 МБ
Стандартный спиральный теплообменник для двухфазных систем проспект продукта.pdf 11.10.2022 1,08 МБ
Стандартный спиральный теплообменник для шлама/воды листовка.pdf 2022-10-11 442,91 КБ
Служба
Брошюра по клининговым услугам. pdf
2020-09-29 1,94 МБ
Листовка аудита состояния.pdf 2020-09-29 1,03 МБ
Листовка по шеф-монтажу и пуско-наладке.pdf 2020-09-29 1,02 МБ
Брошюра по оценке эффективности и аудиту.pdf 25.11.2022 1,08 МБ
Запчасти для компактных сварных теплообменников листовка.pdf 2020-09-29 1,04 МБ
Десять советов по поддержанию вашего спирального теплообменника в отличном состоянии.pdf 2019-12-10 55,33 КБ
Обучение работе с компактными сварными теплообменниками листовка.pdf 2020-09-29 1,05 МБ
Листовка по устранению неполадок.pdf 2020-09-29 1,92 МБ
Модели
Конструкция Альфа Лаваль SelfClean™ делает теплообменники модели SpiralPro разумным выбором при работе с грязными жидкостями, шламами, эмульсиями, взвесями, волокнами или жидкостями, содержащими твердые частицы. Поскольку жидкости непрерывно текут в одном единственном канале, сила жидкости действует против любых отложений, «выталкивая» их через канал и из другого конца.
Компактность модели SpiralPro часто позволяет заменить несколько крупных кожухотрубных теплообменников одним теплообменником SpiralPro. Это создает значительные преимущества для инфраструктуры в дополнение к снижению требований к техническому обслуживанию и очистке. Если блок нуждается в очистке, крышки легко снимаются для промывки гидроструей.
Применения
- Загрязняющие жидкости, содержащие твердые вещества, волокна, растворы, взвеси и шламы
- Предварительный нагрев, нагрев, охлаждение, обмен и рекуперация тепла жидкость-жидкость
Загрузить брошюру о продукте
Также доступны теплообменники модели SpiralPro, оптимизированные для парового нагрева сильно загрязняющихся жидкостей. Как и все устройства SpiralPro, они полностью доступны для быстрой и легкой очистки с помощью гидрофорсунок.
Противоточный поток также обеспечивает очень близкий температурный режим для максимальной тепловой эффективности.
Применения
- Загрязняющие жидкости, содержащие твердые вещества или волокна, растворы, взвеси и шламы и другие сложные жидкости, требующие нагрева паром
Теплообменники модели SpiralCond представляют собой высокоэффективное решение для сложных двухфазных режимов, включая как конденсацию, так и испарение (кипячение). Компактная конструкция SpiralCond и тот факт, что он сконфигурирован вертикально, обеспечивают очень малую занимаемую площадь по сравнению с эквивалентными кожухотрубными теплообменниками, а также уменьшают несущие конструкции и сложность трубопроводов.
Устройства SpiralCond имеют поперечное, а не противоточное течение. Каждый блок полностью настраивается в соответствии с требуемой нагрузкой, при этом расстояние между каналами регулируется для обеспечения наименьшего перепада давления. Таким образом, SpiralCond идеально подходит для вакуумной конденсации.
Применение
- Газы: чистый пар и смеси с инертными газами
- Пар/жидкость: верхние конденсаторы, обратные конденсаторы, вакуумные конденсаторы, вентиляционные конденсаторы, ребойлеры с загрязняющими жидкостями, газоохладители
Загрузить брошюру по изделию
Для систем конденсации и испарения с несколькими охлаждающими средами Альфа Лаваль может поставить теплообменники модели SpiralCond, встроенные в колонну. Как и одиночный автономный SpiralCond, эта конфигурация имеет перекрестный поток и открытые каналы для чрезвычайно низкого перепада давления в условиях вакуума.
Благодаря высокой эффективности SpiralCond колонна может быть как короче по высоте, так и меньшего диаметра по сравнению с традиционными решениями для колонн, что обеспечивает значительную экономию затрат на инфраструктуру и установку.
Применения
- Пар-жидкость: верхние конденсаторы, обратные холодильники, вакуумные конденсаторы и вентиляционные конденсаторы
.
Познакомьтесь с нашими экспертами
Повышение экологичности благодаря решениям в области сварки от Альфа Лаваль
Повышение экологичности благодаря сварным решениям Альфа Лаваль
Сварные теплообменники Альфа Лаваль максимально повышают энергоэффективность и рекуперацию тепла благодаря инновациям, обеспечивающим исключительные тепловые характеристики и надежность для широкого спектра задач. Но это больше, чем технология. Это также люди: опытные эксперты с глубоким знанием процессов и глобальным присутствием в сфере обслуживания. В сочетании, вот как вы повышаете устойчивость.
.
Принцип работы
Спиральные теплообменники Альфа Лаваль представляют собой блоки круглой формы, содержащие два концентрических спиральных проточных канала, по одному для каждой жидкости. В настоящее время поток различных сред встречный: одна жидкость входит в центр блока и течет к периферии, другая входит в блок на периферии и движется к центру. Каналы изогнуты и имеют равномерное сечение. Нет риска смешивания.
Канал продукта обычно открыт с одной стороны и закрыт с другой. Канал для нагревающей/охлаждающей среды иногда может быть закрыт с обеих сторон, в зависимости от чистоты нагревающей/охлаждающей среды. Каждый канал имеет одно соединение в центре и одно на периферии теплообменника.
Дизайн
Спиралевидная геометрия с одним каналом для каждой среды и непрерывным изгибом идеально подходит для жидкостей, склонных к загрязнению. Такая конструкция приводит к высокой турбулентности потока и, как следствие, высокому напряжению сдвига, что значительно снижает риск загрязнения.
Одноканальная геометрия также создает эффект очистки, который мы называем дизайном SelfClean™. Если засорение происходит в канале теплопередачи, поперечное сечение этой части канала уменьшается. Однако, поскольку весь поток по-прежнему должен проходить через канал, скорость увеличивается, и результирующая сила жидкости смывает любые скопления отложений по мере их образования.
Сравните эту конструкцию с кожухотрубными теплообменниками, в которых поток поступает в разные трубы параллельно. Когда трубы начинают загрязняться, перепад давления увеличивается, заставляя жидкость искать альтернативные пути потока. В результате очень быстро происходит загрязнение и засорение трубок. С другой стороны, при использовании спиралей Альфа Лаваль загрязнение и засорение практически исключены.
.
Частая уборка осталась в прошлом
Mexichem, мировому лидеру в производстве пластиковых трубопроводных систем и в химической/нефтехимической промышленности, необходимо было увеличить свои производственные мощности, чтобы удовлетворить потребности рынка.
Перейти к истории
Идеальное решение проблемы загрязнения
Немецкий нефтеперерабатывающий завод MIDER компании Leuna, принадлежащий Total S. A., первоначально установил два трубчатых теплообменника для охлаждения кубового продукта на своей установке каталитического крекинга с псевдоожиженным слоем.
Перейти к истории
Один из крупнейших мировых производителей цинка
«Мы используем эти агрегаты, потому что они очень прочные и их очень легко чистить, и, конечно же, потому что у них высокая тепловая эффективность». – Франсиско Тармаго, менеджер по технологиям, Asturiana de Zinc
Перейти к истории
.
Уникальные особенности
По сравнению с другими теплообменниками, используемыми в аналогичных целях, спиральные конструкции Альфа Лаваль имеют более компактные размеры и повышенный тепловой КПД.
Они также обладают уникальными характеристиками, обеспечивающими максимально надежную работу:
SelfClean™
Превосходная очистка и увеличенная производительность
Один канал для каждой жидкости обеспечивает надежную самоочистку устройства.
Узнать больше
RollWeld™
Автоматизированный, надежный корпус канала
Автоматизированный процесс гибки и сварки для закрытия каждого канала обеспечивает постоянное качество и надежность.
Узнать больше
HighP™
Индивидуальное решение для работы при высоком давлении
Круглая конструкция корпуса и самонесущий внутренний змеевик повышают механическую прочность при высоком давлении.
Подробнее
.
Свяжитесь с нами
Мы будем рады обсудить преимущества сварного спирального теплообменника и показать, как мы можем помочь улучшить вашу работу.
Поговорите с экспертом
Новости энергетики Альфа Лаваль на LinkedIn
Наша демонстрационная страница с решениями, которые вам нужны, чтобы оставаться впереди.
Подписывайтесь на нас
Индивидуальный дизайн для вашей области применения
Проверенная годами технология для защиты от загрязнения / замены
Благодаря своему тепловому КПД, прочности и универсальной конструкции спиральный пластинчатый теплообменник с 1930 года доказал свою незаменимость в таких различных областях, как нефтеперерабатывающие заводы, нефтехимия, нефть и газ или окружающая среда …
Способный работать в экстремальных условиях (давление и температура), этот одноканальный теплообменник с эффектом самоочистки стал альтернативой кожухотрубным теплообменникам.
Nexson Group проектирует, разрабатывает и производит ваш теплообменник spira l из формуемых и свариваемых материалов по вашему выбору ( GreenSpiral TM ). Более компактные и Термическая эффективность в 3 раза выше, чем у трубчатых теплообменников , этот спиральный теплообменник обеспечивает существенную экономию при установке, эксплуатации и техническом обслуживании.
Загрузить брошюру SPHE General
Наши спиральные пластинчатые теплообменники состоят из 2 концентрических каналов, к которым приварены распорные штифты, образующие зазоры каналов. Каждый канальный зазор и ширина каналов выбираются с учетом конкретных требований и условий работы каждого Заказчика. Он позволяет учитывать расходы, размеры частиц загрязняющих жидкостей и перепады давления. Эти распорные штифты облегчают турбулентный поток в каждом канале.
- Одноканальный
Одноканальный поток наших теплообменников делает их уникальными в мире. - Эффект самоочистки
Благодаря одноканальной конфигурации создается турбулентный поток для работы с жесткими средами.
Так как это одноканальный теплообменник, при уменьшении поперечного сечения внутри канала скорость потока увеличится, смывая отложения. - Пошлины за загрязнение
Первоначально спиральный пластинчатый теплообменник s в основном использовался в целлюлозно-бумажной промышленности, где часто возникали проблемы загрязнения при использовании классических кожухотрубных теплообменников (или многоканальных теплообменников) из-за наличия волокон в сточных водах. - Жесткие технологические условия
Благодаря своей прочной конструкции спиральные теплообменники Nexson предназначены для работы в циклическом режиме. Спиральные теплообменники Nexson могут расширяться без механического повреждения при давлении или повышении температуры.
Спиральные пластинчатые теплообменники могут быть изготовлены из любого материала, который можно формовать и сваривать (углеродистые стали, нержавеющие стали, дуплексные, супердуплексные, титановые, никелевые сплавы и т. д.) — SA 516 Gr60, SA 516 Gr70, 304 / 304L, 316 / 316L, UNS S310803, UNS S32205, UNS S32750, 904L, 254 SMO, C276, C22, C2000, Titanium…
Спиральные теплообменники Nexson используются для расчетного давления от полного вакуума до 80 бар изб. и при Расчетная температура от -200°C до 450°C.
Nexson Group поставляет широкий ассортимент спиральных теплообменников от до стандартных .
youtube.com/embed/ngbF4cSs3l4?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture; web-share” allowfullscreen=””>Зеленая спираль – Тип 1
Работа жидкость-жидкость
- Эффект самоочистки
- Для загрязнителей
- Одноканальный теплообменник
- Альтернатива кожухотрубным теплообменникам
Подробнее
Зеленая спираль – тип 2
Двухфазное применение
- Любое применение с конденсацией/испарением
- Низкий перепад давления
- Условия работы в вакууме
- Может быть установлен на стойке
Подробнее
Зеленая спираль – тип 1
Для установок очистки сточных вод / биогаза / обработки ила
- Специальное исполнение для обработки отходов
- Биологическая очистка – Биогазовые установки
- Альтернатива трубчатому теплообменнику
Подробнее
Зеленая спираль – тип 1
Для высоких давлений/температур
- Высокие температуры и условия высокого давления до 200 бар изб.
