Виды систем охлаждения оборотной воды
Начало темы: Использование воды в системах оборотного водоснабжения
Также по теме:
Автор статьи: Игорь Ливен
Существуют несколько видов систем водяного охлаждения. Первые из них основаны на непосредственном контакте охлаждаемой продукции, или оборудования, с водой. После этого она подается в специальные охладители, где после снижения температуры путем контакта с атмосферным воздухом вновь поступает в систему оборотного водоснабжения.
Системы охлаждения нагретой воды атмосферным воздухом бывают
- испарительными и поверхностными,
- или радиаторными.
В охладителях первого типа нагретая вода и воздух непосредственно контактируют между собой, к ним относятся
- охлаждающие пруды,
- водохранилища
- и брызгальные бассейны,
- а так же градирни испарительного типа
- и эжекционные системы охлаждения.
Второй тип отличается наличием теплоотводящей поверхности, или перегородки, когда вода находится внутри теплообменника, а непосредственно с воздухом контактирует только его поверхность, что характерно для – радиаторов охлаждения, – а также градирен сухого типа. Для охладителей первого типа характерными являются большие потери воды, как уже указывалось, а при использовании установок второго типа вода охлаждается намного меньше, и при этом требуются большие объемы воздуха для обдува.
Именно поэтому охладительные установки испарительного типа в промышленных объемах более востребованы, чем поверхностные.
Они подразделяются на
- открытые,
- башенные
- и вентиляторные системы.
- ОЧИСТКА СТОЧНЫХ ВОД МОЛОКОПЕРЕРАБАТЫВАЮЩЕГО ПРОИЗВОДСТВА
- ОСОБЕННОСТИ ТЕХНОЛОГИИ ПЕРЕРАБОТКИ ВТОРИЧНОГО СЫРЬЯ И ПРОИЗВОДСТВА БУМАЖНОГО ПОЛОТНА
- ПРОИЗВОДСТВО ШАМПАНСКОГО РЕЗЕРВУАРНЫМ СПОСОБОМ
Получить консультацию специалистаКонсультация
1.
В открытых системах охлаждение воды осуществляется за счет естественного охлаждения воды воздухом, за счет ветра и движения воздушных масс, вызванного перепадом температуры.
2. В градирнях это движение воздуха вызывается за счет естественной тяги, благодаря высоте башни.
3. В вентиляторных охладителях подача воздуха ведется принудительно, за счет его нагнетания, или же отсасывания.
4. Эжекционные системы охлаждения работают за счет подсоса воздуха в струю, состоящую из капель воды.
- СООТНОШЕНИЕ ХПК И БПК В СТОЧНЫХ ВОДАХ ПРОИЗВОДСТВА ПИВА
- ОЧИСТКА СТОЧНЫХ ВОД ЗАВОДА ПО ПРОИЗВОДСТВУ КАРТОФЕЛЬНЫХ ХЛОПЬЕВ
Получить консультацию специалистаКонсультация
В охладителях испарительного типа требуется большая площадь контакта водной поверхности с воздухом, размер которой колеблется от тридцати до пятидесяти квадратных метров на один кубометр охлаждаемой воды в час.
Это представляет собой, так называемый предел охлаждения, который на практике не достигается.
Например, в градирнях температура охлажденной воды обычно превышает температуру воздуха от пяти до пятнадцати градусов, при измерении термометром, смоченным в воде.
Если же на испарительных установках охлаждения не удается достичь требуемой в технологии температуры оборотной воды, то для этого используются двухконтурные системы.
Для получения более полной информации, надо обратиться к нашим специалистам по телефону
+7 (495) 268-0242, или почте [email protected], они окажут помощь в подборе необходимого оборудования, которое будет соответствовать вашим требованиям как в части технических характеристик, так и в ценовом плане.
Охлаждение – оборотная вода – Большая Энциклопедия Нефти и Газа, статья, страница 2
Cтраница 2

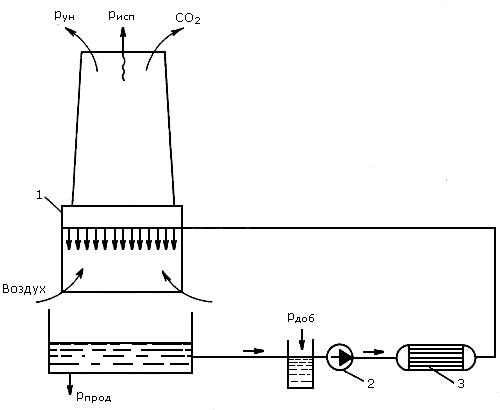

Наиболее распространен способ охлаждения оборотной воды с помощью градирен.
Вода охлаждается при частичном ее испарении непосредственно конвекцией воздуха, проходящего через градирню. Для пополнения потерь воды от испарения добавляют свежую воду.
[16]
Рассчитаны два варианта охлаждения оборотной воды от 12 до 7 С с использованием одноступенчатых водоаммиачных абсорбционных холодильных установок и аммиачных парокомпрессионных холодильников. Сравнение показателей их работы дано в таблице. [17]
Какие устройства используют для охлаждения оборотной воды
Какие виды устройств для охлаждения оборотной воды являются наиболее эффективными и почему. [19]
Наконец, для улучшения охлаждения оборотной воды в некоторых случаях над прудом устраивают брызгала ( как и в брыз-гальных бассейнах, которые подробно описаны ниже), располагаемые в начале потока охлаждаемой воды. Такие брызгала будут работать лишь в летнее наиболее теплое время года; осенью, зимой и весной брызгала из работы выключаются, и воду охлаждают только в пруду.
[20]

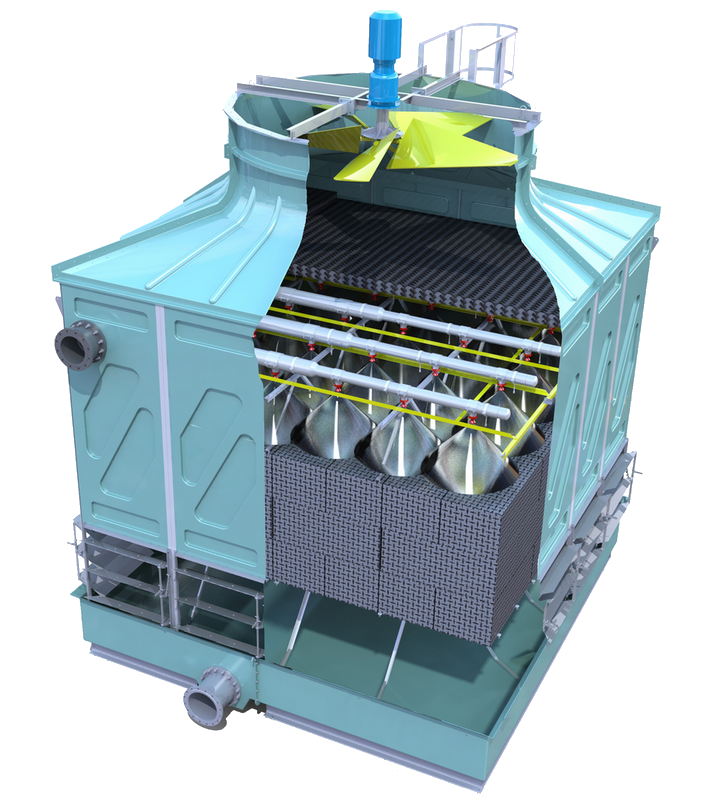

Вентиляторные градирни, служащие для охлаждения оборотной воды, укомплектовываются вентиляторами типа ВГ. Вентилятор представляет собой агрегат, в состав которого входят ( рис. 17.12) ротор /, диффузор 2, вертикальный электродвигатель 3, патрубок 4, коллектор 5 и башмаки. [21]
На действующих нефтеперерабатывающих заводах для охлаждения оборотной воды применяются малоэффективные капельные вентиляторные градирни, которые позволяют охладить оборотную воду лишь до температуры 27 – 30, что совершенно недостаточно. [22]
| Вентиляторные градирни. [23] |
От качества обработки и степени охлаждения оборотной воды во многом зависит успешная эксплуатация холодильных установок. [24]
В насосных станциях традиционного исполнения для охлаждения оборотной воды сооружают градирни. При охлаждении воды часть ее теряется, поэтому необходима подпитка, кроме того, градирня требует периодической зачистки, промывки.
Для этих целей к ней подводят водопровод и канализацию.
[25]
| График среднемесячных температур природной воды в реке и оборотной воды после охладителей различных типов. [26] |
Основной задачей эксплуатации охладителя является обеспечение охлаждения оборотной воды до требуемой температуры, с которой она вторично подается потребителю; при этом часто возникает также задача поверочного расчета охладителя. [27]
С, в связи с чем для охлаждения оборотной воды потребовалось последовательное использование двух охладителей, например на первой градирне температурный перепад воды составляет 29 5 и на второй градирне 23 5 С. Такое направление в промышленном водоснабжении представляется технически целесообразным и экономически выгодным, так как с повышением степени нагрева воды уменьшается ее подача производству, следовательно, сокращается расход электроэнергии на подачу воды.
При этом становится обязательной обработка как до – – бавочной, так и оборотной воды ( см. ниже пп.
[28]
На некоторых зарубежных заводах градирни, используемые для охлаждения оборотной воды, заменяются аппаратами воздушного охлаждения ( закрытые системы охлаждения), что не только снижает потери от испарения и потребность в свежей воде, но и сохраняет стабильный солевой состав оборотной воды а уменьшает количество сточных вод, требующих глубокой очистки ( так как сокращается объем продувок оборотной воды на. Применяемые на отечественных заводах градирни: открытого типа сложны в эксплуатации. В зимнее время они обмерзают с разрушением бетонного каркаса, в летнее время быстро зарастают водорослями, вибрируют. [29]
Второй этап создания системы оборотного водоснабжения связан с охлаждением оборотной воды. Возможны следующие системы оборотного водоснабжения: с охлаждением воды, j: очисткой воды, а также с очисткой и охлаждением воды.
Страницы: 1 2 3 4
3 типа систем охлаждения и принципы их работы
1 Прямоточная система охлаждения
2 Замкнутая рециркуляционная система / Сухая градирня:
3 Открытая рециркуляционная система / мокрая градирня / испарительная градирня:
3.1 Как работают мокрые градирни:
4 Качество воды в градирне
Охлаждение – это передача тепловой энергии от одной среды к другой.
В промышленных приложениях охлаждение может иметь решающее значение для обеспечения того, чтобы процессы не вызывали перегрева оборудования или продуктов. Во многих системах охлаждения в качестве среды для поглощения тепла используется вода, поскольку вода имеет высокую температуру кипения и высокую удельную теплоемкость. Существует множество различных способов создания промышленной системы охлаждения, но можно обобщить три основных типа, изучив, как в каждой системе используется охлаждающая вода.
Прямоточная система охлаждения
При прямоточном охлаждении вода перекачивается из ближайшего источника и проходит через систему только один раз для поглощения технологического тепла. Затем он разряжается обратно в первоисточник. Этим источником может быть река, озеро, океан или колодец.
Эта конструкция распространена там, где доступны большие объемы недорогой воды. Кроме того, эти системы типичны, когда потребность в охлаждении от низкой до умеренной, процессы не являются критическими и есть место для размещения большого оборудования и больших объемов воды.
Одним из недостатков прямоточного охлаждения является подверженность возмущению случайными водными явлениями, такими как затопление. Более того, эти системы постепенно выводятся из эксплуатации из-за опасений по поводу качества и сохранения воды.
Среднее изменение температуры: 5-10° F (3-6° C)
Количество использованной воды: Высокое
Примеры:
- Системы питьевой воды
- Технологическая вода
- Общая служба
Закрытая рециркуляционная система/Сухая градирня:
В закрытых рециркуляционных системах или сухих градирнях тепло, поглощаемое охлаждающей водой, либо передается второму теплоносителю, либо выбрасывается в атмосферу. Слово «сухой» используется потому, что вода никогда не подвергается воздействию воздуха, и в результате теряется очень мало воды. Автомобильный двигатель является хорошим примером закрытой системы охлаждения.
Испарение не используется в закрытых рециркуляционных градирнях.
Вместо этого холодный воздух проходит по ряду небольших трубок, в которых циркулирует охлаждающая жидкость. Тепло передается от горячей жидкости внутри трубок к холодному воздуху, что приводит к охлаждению. Затем охлаждающая жидкость возвращается обратно в двигатель.
Среднее изменение температуры: 10-15° F (6-8° C)
Количество использованной воды: Незначительное
Примеры:
- Автомобильный радиатор0032
- Системы охлажденной воды
- Контроллеры температуры пищевых продуктов
Открытая система рециркуляции / мокрая градирня / испарительная градирня:
Открытые рециркуляционные системы охлаждения или мокрые градирни являются наиболее широко используемыми конструкциями в промышленности. Как и в закрытых циркуляционных системах, в открытых системах снова и снова используется одна и та же вода. Его наиболее заметной особенностью является большая наружная градирня, которая использует испарение для выделения тепла из охлаждающей воды.
Из-за механизма этот тип градирни также называют испарительной градирней. Эта система состоит из трех основных частей оборудования: насоса(ов) рециркуляционной воды, теплообменника(ов) и градирни.
Открытые рециркуляционные системы охлаждения представляют собой «мокрые градирни», в которых охлаждающая вода вступает в непосредственный контакт с восходящим потоком воздуха. Вода из теплообменника равномерно перекачивается по верхнему ярусу градирни. Он стекает вниз и разбивается на крошечные капли, проходя через ряд брызговиков, называемых наполнителем градирни. Такой начинкой могут быть гофрированные пластиковые листы, деревянные рейки или другие приспособления, увеличивающие площадь поверхности, тем самым усиливая испарение. Когда капли воды отскакивают от наполнителя градирни, самые горячие молекулы отрываются от воды и уносятся вверх и из градирни в виде «дрейфа». Оставшаяся охлажденная вода собирается в резервуаре на дне башни, называемом резервуаром.
Теперь эту охлажденную воду можно перекачивать обратно в теплообменник.
Среднее изменение температуры: 10-30° F (6-17° C)
Количество используемой воды: Умеренное
Примеры:
- Градирни2 9003
- Брызговики

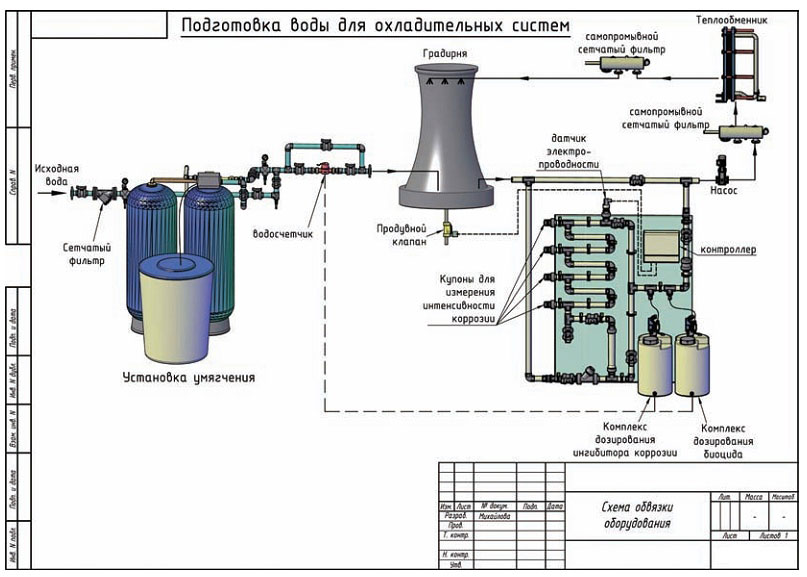

Качество воды в градирне
В качестве теплоносителя в системах охлаждения используется вода. Это означает, что качество воды становится необходимым для непрерывной работы любой системы охлаждения. Понимание типа системы охлаждения в вашем приложении поможет определить наиболее эффективный план очистки воды. Узнайте больше об очистке воды градирни в наших рекомендациях по применению.
Шесть основных типов систем жидкостного охлаждения
Существует шесть основных типов систем охлаждения, которые вы можете выбрать для удовлетворения потребностей в охлаждении вашей нагрузки. У каждого есть свои сильные и слабые стороны. Эта статья была написана для определения различных типов систем охлаждения и определения их сильных и слабых сторон, чтобы вы могли сделать осознанный выбор в зависимости от ваших потребностей.
Существует шесть основных типов систем жидкостного охлаждения:
- Система жидкостного охлаждения
- Сухая система с замкнутым контуром
- Сухая система с замкнутым контуром и охлаждением трима
- Испарительная система с открытым контуром
- Испарительная система с замкнутым контуром
- Система охлажденной воды
Системы охлаждения жидкость-жидкость
Простейшей из этих систем является система охлаждения жидкость-жидкость. В этом типе системы на вашем предприятии уже имеется достаточное количество охлаждающей жидкости, но вы не хотите подавать эту охлаждающую жидкость в компрессор. Например: у вас есть колодезная вода, но вы не хотите направлять воду из колодца через новый компрессор, потому что качество воды очень плохое (много растворенных твердых частиц, таких как железо, кальций и т. д.), и у вас возникли проблемы со колодцем. вода, загрязняющая ваш теплообменник(и) в прошлом.
Система охлаждения жидкость-жидкость идеально подходит для этой ситуации.
Он использует скважинную воду на одной стороне промежуточного теплообменника и хладагент, такой как гликоль и вода, на другой стороне промежуточного теплообменника в замкнутом контуре для охлаждения компрессора. Теплообмен осуществляется через промежуточный теплообменник без загрязнения теплообменника/ов. Загрязнение промежуточного теплообменника, скорее всего, произойдет на стороне колодезной воды, однако, если промежуточный теплообменник выбран правильно, его можно легко разобрать и очистить. Наиболее распространены промежуточные теплообменники пластинчатого и рамного или кожухотрубного типа. Температуры теплоносителя на 5 градусов выше «воды» охлаждения установки возможны при системе типа «жидкость-жидкость». В приведенном выше примере с водой из скважины, если вода из скважины доступна при температуре 55 F, система жидкостного охлаждения способна подавать охлаждающую жидкость при температуре 60 F в нагрузку.
Преимущество системы жидкостного охлаждения заключается в том, что ее покупка и установка относительно недороги.
Компоненты могут быть установлены внутри или снаружи. Система недорога для работы только с насосом с замкнутым контуром, использующим любую дополнительную энергию. Техническое обслуживание относительно простое и требует лишь периодического осмотра, смазки и очистки теплообменника по мере необходимости.
Системы жидкостного охлаждения
К недостаткам системы жидкостного охлаждения относятся периодические простои системы охлаждения для очистки. Это можно компенсировать за счет установки резервного промежуточного теплообменника, который вводится в эксплуатацию во время очистки основного промежуточного теплообменника. Резервный теплообменник требует дополнительных затрат, но обеспечивает непрерывную работу охлажденной загрузки во время очистки. Для этой системы требуется регулируемая подача хладагента, как в приведенном выше примере с колодезной водой, для надлежащего охлаждения нагрузки. Могут быть случаи, когда охлаждаемая нагрузка не работает с максимальной производительностью, и «вода» первичного охлаждения установки должна регулироваться, чтобы гарантировать, что нагрузка не будет переохлаждена или недостаточно охлаждена.
Замкнутые системы сухого охлаждения
Замкнутая система сухого охлаждения очень похожа на радиатор вашего автомобиля. В системе используется жидкостный охладитель с воздушным охлаждением для передачи тепла от охлаждающей жидкости с замкнутым контуром, прокачиваемой через ряды ребристых труб, через которые продувается/всасывается окружающий воздух. Основными компонентами системы сухого охлаждения с замкнутым контуром являются охладитель жидкости, который содержит теплообменник воздух-жидкость с вентилятором/ами, насос и блок управления, хладагент и установленные на месте трубопроводы системы. Жидкостный охладитель замкнутой системы сухого охлаждения будет расположен снаружи и будет использовать окружающий воздух для отвода тепла. Температура охлаждающей жидкости на 5–10 F выше температуры окружающей среды по сухому термометру возможна с замкнутой системой сухого охлаждения. Система относительно недорога для работы только с насосом охлаждающей жидкости и вентилятором (вентиляторами) охладителя жидкости, использующими энергию.
Вентиляторы имеют термостатическое управление для регулирования температуры охлаждающей жидкости, чтобы нагрузка не переохлаждалась или не переохлаждалась. Периодическая очистка охладителя жидкости может потребоваться из-за грязных атмосферных условий на площадке. Засорение жидкостного охладителя обычно происходит из-за грязи, листьев, семян тополя и т. д.
Системы сухого охлаждения с замкнутым контуром
Сила системы сухого охлаждения с замкнутым контуром заключается в том, что устройство очень простое и относительно легко устанавливается. Потребность в энергии относительно невелика, и ее легко контролировать. Техническое обслуживание, как правило, требует лишь периодической проверки, смазки и тестирования жидкости.
Слабость замкнутой системы сухого охлаждения заключается в том, что она зависит от атмосферного сухого термометра. Например, если расчетная температура по сухому термометру в вашем регионе составляет 100 F летом, а вашему оборудованию требуется 9охлаждающая жидкость 0 F; в лучшем случае система может подавать охлаждающую жидкость только при температуре от 105 до 110 F в нагрузку.
В этом случае вам потребуется дополнительное охлаждение, чтобы снизить температуру охлаждающей жидкости до 90 F.
Замкнутая система сухого охлаждения также требует для эффективной работы бесплатного чистого воздуха. Это означает, что охладитель жидкости должен быть размещен в месте, не подверженном влиянию преобладающих ветров, не слишком близко к зданию, что позволит рециркулировать теплый отработанный воздух из охладителя жидкости обратно в охладитель жидкости, и, наконец, не в местах с высокой концентрацией пыли, грязи, листьев, семян и т. д.
Во многих случаях лучшим местом для охладителя жидкости является крыша. Поскольку охладитель жидкости расположен снаружи, охлаждающая жидкость также должна иметь концентрацию гликоля определенного типа, чтобы предотвратить замерзание, если в вашем регионе зимой используется сухой термометр, температура которого опускается ниже нуля. Если место очень холодное, может потребоваться значительная концентрация гликоля, чтобы предотвратить замерзание.
Концентрации гликоля по мере их увеличения начинают снижать скорость теплопередачи. Например, если вам нужна 50% концентрация этиленгликоля с водой, оборудование теплообменника и расход/давление хладагента должны быть увеличены, чтобы приспособиться к концентрации гликоля. Более крупные охладители жидкости и насосы увеличат стоимость системы по сравнению с системами с меньшей концентрацией гликоля/воды. Этого нельзя избежать в более холодном климате.
Сухая система с замкнутым контуром с охлаждением трима
Сухая система с замкнутым контуром с охладителем трима аналогична сухой системе с замкнутым контуром, но с дополнительным охладителем жидкости. Эта система обычно используется в местах, где летом температура сухого термометра слишком высока, чтобы обеспечить надлежащую температуру охлаждающей жидкости для нагрузки. С добавленным охладителем балансировки жидкость-жидкость клиент может использовать источник воды для регулировки температуры до желаемой уставки.
Много раз использовалась сухая система с замкнутым контуром с охладителем дифферента, чтобы уменьшить зависимость от городской воды в качестве хладагента. Городская вода становится дорогой для покупки и утилизации. Эти системы могут быть использованы для полного отказа от использования городской воды большую часть месяцев в году, что снижает эксплуатационные расходы станции. Система должна иметь подачу свободного чистого воздуха и регулируемую подачу хладагента или водопроводной воды, как в системе жидкостного охлаждения.
Преимущество замкнутой сухой системы с охладителем дифферента заключается в том, что она может обеспечить температуру охлаждающей жидкости ниже, чем в замкнутой сухой системе. Система уменьшит количество воды, используемой заводом/городом в холодные месяцы.
Недостатки замкнутой сухой системы с охладителем дифферента включают все недостатки, перечисленные для замкнутой сухой системы. Кроме того, теперь в более теплое время года требуется некоторое количество вторичного хладагента.
Потребуются дополнительные трубопроводы для охлаждающей жидкости дифферента к/от салазок. Как охладитель трима, так и охладитель жидкости с воздушным охлаждением требуют периодического обслуживания и чистки.
Системы испарительного охлаждения без обратной связи
Следующая система, система испарительного охлаждения без обратной связи, полностью отличается от первых трех, перечисленных выше. Эта система имеет возможность использовать влажный термометр в качестве основы для температуры охлаждающей воды на выходе. Например, если расчетная температура по сухому термометру для данного местоположения составляет 95 F, а расчетная температура по влажному термометру составляет 75 F, система может обеспечить нагрузку примерно 82 F водой.
Система испарительного охлаждения с открытым контуром каскадно пропускает воду через сотовый наполнитель из ПВХ в градирне вместе с окружающим воздухом, продуваемым или всасываемым через наполнитель для испарения воды. Во время испарения оставшаяся вода охлаждается почти на 7 F или выше выше температуры смоченного термометра.
Испаренная вода заменяется какой-либо системой подпиточной воды, такой как поплавковый клапан. Оставшаяся вода и подпиточная вода собираются в резервуаре, а затем перекачиваются в нагрузку, и цикл повторяется. В среднем система испарительного охлаждения с открытым контуром требует 4 галлона в минуту подпиточной и продувочной воды на 1 000 000 БТЕ/ч отводимого тепла.
Системы испарительного охлаждения с открытым контуром
Преимущество этой системы заключается в том, что оборудование, как правило, недорогое. Системы могут быть просты в использовании в более теплом климате, но могут потребовать большего контроля в более холодном климате.
Недостатком этого типа систем является то, что они обычно требуют обширной системы очистки воды. В системе очистки воды используются расходуемые химические вещества, чтобы удерживать кальций и растворенные минералы во взвешенном состоянии. Химическая обработка необходима для предотвращения загрязнения градирни, трубопроводов и теплообменников.
Неотъемлемой проблемой испарительной системы с открытой градирней является то, что вода, протекающая через градирню, также является теплоносителем, прокачиваемым через нагрузку. Эта вода контактирует с грязной атмосферой. Он собирает загрязняющие вещества, такие как пыль, растительность и т. д. Эти загрязнения попадают в теплообменники и трубопроводы и могут вызвать серьезные проблемы с техническим обслуживанием.
Открытые башни могут иметь проблемы с управлением в зимние месяцы. Они рассчитаны на работу с полной нагрузкой. Они не всегда хорошо работают при частичной загрузке в очень холодном климате. Если бассейн является частью градирни, для работы в холодную погоду требуется нагреватель, чтобы предотвратить замерзание воды в бассейне при отсутствии нагрузки. В холодном климате трубопровод обычно требует изоляции и обогрева для предотвращения замерзания. Дренаж потребуется для продувки воды, чтобы контролировать проводимость из-за постоянного испарения и концентрации растворенных твердых веществ.
Постоянно требуется подпиточная вода из внешнего источника, такого как городская вода или очищенная колодезная вода и т. д. Биологический контроль бактерий, слизи и плесени является серьезной проблемой для надлежащей работы открытой системы испарительной башни.
Замкнутые системы испарительного охлаждения
Замкнутая испарительная система представляет собой гибридную систему. Испарительная система с замкнутым контуром представляет собой открытую градирню со встроенным в нее теплообменником с замкнутым контуром. Вода из градирни остается снаружи в градирне и не циркулирует по трубопроводу теплоносителя. Трубопровод охлаждающей жидкости представляет собой замкнутый контур, в котором раствор гликоля/воды течет от градирни к нагрузке и обратно. Вода отдельной градирни перекачивается из резервуара в верхнюю часть градирни и распыляется через теплообменник (обычно набор трубок), при этом воздух продувается или всасывается через градирню через теплообменник, где испарение воды передает тепло от замкнутый контур охлаждающей жидкости с окружающим воздухом.
Оставшаяся в башне вода падает в бассейн, откуда снова закачивается наверх башни, и процесс повторяется. Вода в градирне испарительной системы с замкнутым контуром требует подпиточной воды, химической обработки, дренажа, нагревателя резервуара для холодной погоды и продувки, как и в испарительной системе с открытым контуром, описанной выше.
Системы испарительного охлаждения с замкнутым контуром
Преимущество испарительной системы с замкнутым контуром заключается в том, что она может подавать хладагент с замкнутым контуром к нагрузке примерно на 7–10 F выше температуры смоченного термометра. Охлаждающая жидкость замкнутого контура остается свободной от загрязнений и обеспечивает чистоту теплообменника оборудования и трубопроводов. Любые загрязнения из атмосферы останутся снаружи вместе с градирней. Будет использоваться меньше химикатов для обработки воды, поскольку они обрабатывают только открытую воду в градирне, а не хладагент в трубопроводах и теплообменниках системы.
Недостатки испарительной системы с замкнутым контуром заключаются в том, что вам потребуется вода для очистки, продувки и подпитки для водяной стороны градирни системы. Для работы в холодную погоду система потребует дренажа, а также обогреваемых и изолированных трубопроводов. Для предотвращения замерзания бассейна в холодную погоду в нерабочее время необходим нагреватель бассейна. Для системы требуется дополнительный насос, подключенный к градирне, который обеспечивает циркуляцию воды в бассейне.
Системы водяного охлаждения
Последний тип системы охлаждения, который мы обсудим, — это система охлажденной воды. Чиллер обычно имеет механическое компрессионное устройство, которое преобразует энергию в сжатый хладагент с помощью компрессора того или иного типа. Сжатый хладагент направляется в конденсатор, который отводит тепло от хладагента в атмосферу или какой-либо жидкий хладагент. Сжатый хладагент переходит из газообразного состояния в жидкое в конденсаторе и по трубопроводу поступает в испаритель, где дозируется или расширяется в испарителе.
Расширение охлаждающей жидкости высокого давления снижает температуру испарителя. Охлаждаемая жидкость прокачивается через теплообменник испарителя, и тепло передается хладагенту. Пар низкого давления возвращается в компрессор, и цикл хладагента начинается снова. Хладагент течет от теплообменника испарителя к нагрузке, где тепло передается хладагенту в теплообменнике нагрузки, а затем возвращается обратно в испаритель для повторения цикла.
Системы охлаждения с охлажденной водой
Сильные стороны чиллера заключаются в том, что он может обеспечивать температуру хладагента намного ниже расчетной температуры по влажному или сухому термометру. Температура охлаждающей жидкости на выходе не так зависит от температуры окружающей среды.
Недостатком чиллера является то, что это довольно сложный механизм. Чиллеры стоят дороже, чем все другие виды охлаждающего оборудования. Они требуют специализированного периодического обслуживания и обученных сертифицированных специалистов по ремонту для правильной эксплуатации.
Сами чиллеры создают дополнительную тепловую нагрузку от компрессоров, которая также должна отводиться в конденсаторе. Мощность, необходимая для работы чиллера, намного выше, чем у других типов систем охлаждения, рассмотренных выше. Работа чиллеров в холодную погоду требует специальных дополнительных компонентов на чиллере. Изменения нагрузки могут потребовать специальных средств управления и/или нескольких контуров чиллера для эффективной работы, что увеличивает общую стоимость оборудования.
Заключение
Как видите, существует множество типов систем охлаждения, способных удовлетворить ваши требования. Лучше всего привлечь специалиста по системе охлаждения на раннем этапе планирования, чтобы помочь вам выбрать лучшую систему, соответствующую вашим потребностям.
