Различают следующие виды резисторов: постоянные и переменные. Переменные еще делят на регулировочные и подстроечные. У постоянных резисторов сопротивление нельзя изменять в процессе эксплуатации.
Резисторы, с помощью которых осуществляют различные регулировки в радиоэлектронной аппаратуре изменением их сопротивления, называют переменными резисторами или потенциометрами. Те резисторы, сопротивление которых изменяют только в процессе налаживания (настройки) радиоэлектронного устройства, называют подстроечными.
Основные параметры резисторов
Резисторы характеризуются такими основными параметрами: номинальным значением сопротивления, допустимым отклонением сопротивления от номинального значения, номинальной (допустимой) мощностью рассеяния, максимальным рабочим напряжением, температурным коэффициентом сопротивления, собственными шумами и коэффициентом напряжения.
Номинальное значение сопротивления R обычно обозначено на корпусе резистора.
Действительное значение сопротивления резистора может отличаться от номинального в пределах допустимого отклонения (допуска, определяемого в процентах по отношению к номинальному сопротивлению).
Маркировка резисторов
На корпусе резистора, как правило, наносится краской его тип, номинальная мощность, номинальное сопротивление, допуск и дата изготовления. Для маркировки малогабаритных резисторов используют бук-венно-цифровой код. Код состоит из цифр, обозначающих номинальное сопротивление, буквы, обозначающей единицу измерения, и буквы, указывающей допустимое отклонение сопротивления. Примеры наносимого на корпус резистора буквенного кода единиц измерения номинального сопротивления старого и нового стандартов приведены в табл. 1.
Если номинальное сопротивление выражается целым числом, то буквенный код ставится после этого числа. Если же номинальное сопротивление представляет собой десятичную дробь, то буква ставится- вместо запятой, разделяя целую и дробную части. В случае, когда десятичная дробь меньше единицы, целая часть (ноль) исключается.
При маркировке резисторов код допуска ставится после кодированного обозначения номинального сопротивления. Буквенные коды допусков приведены в табл. 2.
Например, обозначение 4К7В (или 4К7М) соответствует номинальному сопротивлению 4,7 кОм с допустимым отклонением 20%. В табл. 1 и 2 приведены буквенные коды, соответствующие как старым, так и новым стандартам, так как в настоящее время встречаются оба варианта. Номинальная мощность на малогабаритных резисторах не указывается, а определяется по размерам корпуса.
Таблица 1. Обозначение номинальной величины сопротивления на корпусах резисторов.
| Полное обозначение | Сокращенное обозначение на корпусе | |||||
| Обозначение | Примеры обозначения | Обозначение единиц измерения | Примеры обозначения | |||
| единиц измерении | Старое | Новое | Старое | Новое | ||
| Ом | Омы | 13 Ом 470 0м | R | Е | 13R 470R (К47)
| 13Е 470Е (К47) |
| кОм | килоОмы | 1 кОм 5,6 кОм 27 кОм 100 кОм | К | К | 1К0 5К6 27K 100К(М10) | 1К0 5К6 27K 100К(М10) |
| МОм | мегаОмы | 470 МОм 4,7 МОм 47 МОм | М
| М
| М47 4М7 47 М
| М47 4М7 47М |
Таблица 2.
Буквенные коды допусков сопротивлений, наносимых на корпуса резисторов.
| Допуск, % | ±0,1 | ±0,2 | ±0,25 | ±0,5 | ±1 | ±2 | ±5 | ±10 | ±20 | ±30 | |
| Обозначение | старое | ж | У | – | Д | Р | Л | И | С | В | Ф |
| новое | в | – | С | D | F | G | J | К | М | N | |
Цветовой код маркировки резисторов
Тип маркировки, при котором на корпус резистора наносится краска в виде цветных колец или точек называют цветовым кодом (см. на рис. 1). Каждому цвету соответствует определенное цифровое значение.
Цветовая маркировка на резисторах сдвинута к одному из выводов и читается слева направо. Если маркировку нельзя разместить у одного, из выводов, то первый знак делается полосой шириной в два раза больше, чем остальные.
На резисторы с малой величиной допуска (0,1…10%), маркировка производится пятью цветовыми кольцами. Первые три кольца соответствуют численной величине сопротивления в омах, четвертое кольцо ерть множитель, а пятое кольцо — допуск (рис. 1).
Резисторы с величиной допуска 20% маркируются четырьмя цветными кольцами и на них величина допуска не наносится. Первые три кольца — численная величина сопротивления в омах, а четвертое кольцо — множитель. Иногда резисторы с допуском 20% маркируют тремя цветными кольцами.
В этом случае первые два кольца — численная величина сопротивления в омах, а третье кольцо — множитель. Незначащий ноль в третьем разряде не маркируется.
В связи с тем, что на рынке радиоаппаратуры значительное место занимают зарубежные изделия, заметим, что резисторы зарубежных фирм маркируются как цифровым, так и цветовым кодом.
При цифровой маркировке первые две цифры обозначают численную величину номинала резистора в омах, а оставшиеся представляют число нулей.
Например: 150 — 15 Ом; 181 — 180 Ом; 132 — 1,3 кОм; 113—11 кОм.
Цветовая маркировка состоит обычно из четырех цветовых колец. Номинал сопротивления представляет первые три кольца, двух цифр и множителя. Четвертое кольцо содержит информацию о допустимом отклонении сопротивления от номинального значения в процентах.
Определение номиналов зарубежных резисторов по цветовому коду такое же, как и для отечественных. Таблицы цветовых кодов отечественных и зарубежных резисторов совпадают.
Многие фирмы, помимо традиционной маркировки, используют свою внутрифирменную цветовую и кодовую маркировки. Например, встречается маркировка SMD-резисторов, когда вместо цифры 8 ставится двоеточие. Так, маркировка 1:23 означает 182 кОм, a 80R6 — 80,6 Ом.
| Цвет колец или точек | Номинальное сопротивление, Ом | Множитель | Допуск, % | ТКС, %/ГС | ||
| 1-я цифра | 2-я цифра | З-я цифра | 4-я цифра | 5-я цифра | п | |
| Серебристый | – | – | – | 0601 | ±10 | – |
| Золотистый | – | – | – | 061 | ±5 | – |
| Черный | – | 0 | – | 1 | – | – |
| Коричневый | 1 | 1 | 1 | 10 | ±1 | 100 |
| Красный | 2 | 2 | 2 | 10^2 | ±2 | 50 |
| Оранжевый | 3 | 3 | 3 | 10^3 | – | 15 |
| Желтый | 4 | 4 | 4 | 10^4 | – | 25 |
| Зеленый | 5 | 5 | 5 | 10^5 | ±0,5 | – |
| Синий | 6 | 6 | 6 | 10^6 | ±0,25 | 10 |
| Фиолетовый | 7 | 7 | 7 | 10^7 | ±0,1 | 5 |
| Серый | 8 | 8 | 8 | 10^8 | ±0,05 | – |
| Белый | 9 | 9 | 9 | 10^9 | – | 1 |
Рис.
1. Цветовая маркировка отечественных и зарубежных резисторов в виде колец или точек, в зависимости от допуска и ТКЕ.
Литература: В.М. Пестриков. Энциклопедия радиолюбителя.
Таблицы цветовой маркировки резисторов
В данной статье речь пойдет об определении основных параметров для отечественных и зарубежных резисторов с помощью таблиц цветовой маркировки.
Чтобы запомнить цветную кодировку резисторов и других электронных компонентов, надо обратить внимание на то, что после черной полосы (0) и коричневой полосы (1) идет последовательность цветов радуги. Голубой и синий цвета в маркировке не различаются, так как цветовая маркировка резисторов изначально была разработана в англоязычных странах, где эти цвета произносятся одинаково.
Маркировка наносится цветными кольцами. Она определяется в соответствии с требованиями Публикациями 62 МЭК. Читаются маркировочные знаки слева направо.
Резисторы с величиной допуска от 0,05 до 10% выполняются пятью цветовыми кольцами: первые три кольца – определяют величину сопротивления в омах, четвертое кольцо – множитель, пятое кольцо – допуск.
Также вы можете встретить резисторы с пятью полосами, но имеющие стандартную 5 или 10% точность. В этом случае: первые два кольца указывают на величину сопротивления в омах, третье – множитель, четвертое – точность, пятое – допуск.
Для резисторов с величиной допуска ±20% предусматривается маркировка с четырьмя цветовыми кольцами: первые три кольца – указывают на величину сопротивления в омах, четвертое кольцо – множитель.
Для резисторов с тремя цветовыми кольцами величина допуска не указывается. Для таких резисторов: первые два кольца – указывают на величину сопротивления в омах, третье кольцо – множитель.
Иногда для резисторов еще может указываться температурный коэффициент сопротивления (ТКС), в этом случае, резистор маркируется шестью цветовыми кольцами, шестое цветовое кольцо указывает на ТКС.
Особый случай использование цветовой маркировки резисторов – перемычки нулевого сопротивления. Они обозначаются одной черной (0) полоской по центру.
Визуально мощность резистора можно определить по его размерам.
Рассмотрим на примере как определяются основные параметры резисторов в соответствии с таблицей маркировки резисторов по ГОСТ 28883-90.
Пример
Определим параметры резистора с пятью кольцами: красный, фиолетовый, черный, коричневый, зеленый, номиналы резисторов указаны в Ом.
- первая цифра (1 — элемент) – 2;
- вторая цифра (2 — элемент) – 7;
- третья цифра (3 — элемент) – 0;
- множитель – 10;
- допуск,% – ±0,5.
Соответственно получается: 270 * 10 = 2700 Ом ±0,5% или 2,7 кОм ± 0,5%.
Ниже представлены таблицы маркировки зарубежных резисторов, таких производителей как: PHILIPS, Corning Glass Work (CGW), Panasonic, а также цветовая маркировка терморезисторов.

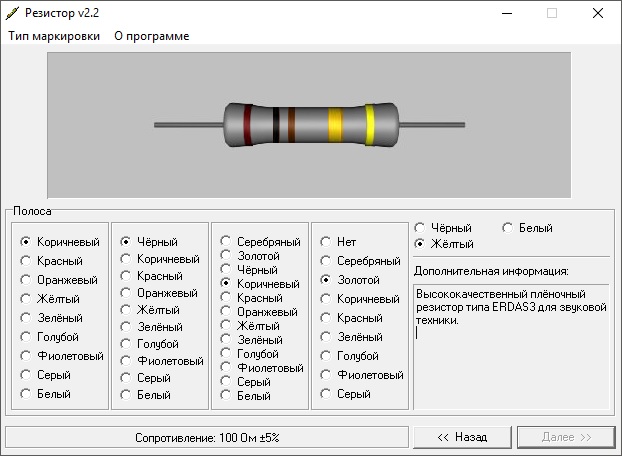

Для быстрого определения величины сопротивления резисторов по разным видам маркировок, можно воспользоваться программой «Резистор v2.2».
Всего наилучшего! До новых встреч на сайте Raschet.info.
