Спускная арматура сифонного типа для смывных бачков | C.O.K. archive | 2014

Работа спускной арматуры может быть основана на различных принципах, которые определяют качество ее характеристик, срок службы, надежность, ремонтопригодность, удобство монтажа в смывные бачки различной конфигурации, удобство регулировки, стабильность эксплуатационных характеристик во времени, а также технологичность изготовления и стоимость. Автор планирует, что настоящая статья будет первой, в которой будет изложено устройство, работа, достоинства и недостатки существовавшей и применяющейся в настоящее наполнительной арматуры.

Из-за объективных требований, ограничивающих объем подобных статей, настоящая статья будет посвящена описанию и сравнению по основным показателям только спускных арматур, работа которых основана на использовании сифонного эффекта. Спускные арматуры с клапанными запорными элементами будут рассмотрены в последующих номерах этого журнала. Исторически сложилось так, что первые смывные бачки серийно выпускаемых унитазов располагались на высоте от 900 до 1900 мм от уровня пола до днища бачка.

Вода из смывного бачка в унитаз поступала с помощью трубы, наружный диаметр которой обычно составлял не более 50 мм. Такие высокорасполагаемые бачки часто встречаются и в настоящее время. Некоторые зарубежные фирмы для удовлетворения вкусов некоторой части потребителей выпускают их и сейчас. При этом учитывается не только ретроэстетика, но и отличные характеристики по среднему расходу на смыв.

Последний прямо пропорционально определяет качество смыва унитаза. Хорошее качество смыва в унитазах с высокорасполагаемыми смывными бачками получается благодаря сифонному эффекту в трубе, по которой вода из бачка поступает в унитаз. Под собственным весом эта вода с большой скоростью устремляется вниз — в чашу унитаза. Задачей спускной арматуры является организация начала спуска и обеспечение герметичного удержания воды в бачке после его опорожнения и последующего наполнения до заданного уровня.

Поэтому все спускные арматуры сифонного типа отличаются только по способу организации начала спуска и обеспечению герметичности наполненного смывного бачка.

На рис. 1 приведена принципиальноконструктивная схема когда-то массово выпускавшегося сифонного спускного устройства с клапанным пуском. На дне 1 чугунного смывного бачка закреплен также выполненный из чугуна сифон 2, содержащий патрубок с седлом 3.

Клапан 4, выполненный также из чугуна, с уплотняющей резиновой прокладкой 5 в исходном положении перекрывает доступ воды в сливную трубу 6. В верхней части сифона 2 внутренняя перегородка 7 служит для этой же цели, если наполнительная арматура может обеспечить заданный уровень заполнения бачка.

В случае же, если клапан наполнительной арматуры в результате поломки или по другим причинам не может обеспечить заданного уровня наполнения бачка, то уровень воды в бачке поднимется, и вода через перегородку 7 будет поступать в сливную трубу 6, предотвращая тем самым затопление помещения. Начальный момент спуска воды обеспечивается за счет кратковременного подъема клапана 4 вместе с уплотняющей прокладкой 5 вверх.

Чтобы не усложнять схему, на ней не приведен механизм подъема клапана 4. Обычно его верхний конец шарнирно связывается с концом длинного плеча рычага первого рода, а к концу короткого плеча крепится шнур или цепочка с рукояткой на свободном конце. Ось рычага кинематически связана с бачком. При принудительном опускании вниз рукоятки пускового устройства клапан 4 вместе с прокладкой 5 поднимется вверх.

Вода из бачка начнет поступать в сливную трубу 6, заполняя ее. После отпускания рукоятки клапан 4 под собственным весом опустится вниз и прокладка 5 прижмется к седлу 3. В результате вода из бачка перестанет поступать в сливную трубу 6 через клапан, состоящий из эластичной прокладки 5 и седла 3, а будет «высасываться» из бачка через сифон 2 благодаря сифонному эффекту в сливной трубе 6, предварительно заполненной водой в начальный момент спуска.

Спуск воды из бачка будет продолжаться до тех пор, пока уровень воды не опустится до уровня среза нижней заборной части сифона 2. В этот момент смывное устройство начинает издавать громкие «мелодичные» низкочастотные звуки. После опорожнения сливной трубы смывной бачок снова наполняется водой до заданного уровня. Недостатков у смывных бачков с данной спускной арматурой (рис. 1) было более чем достаточно.

Например, в последний момент спуска арматура издавала сравнительно громкие звуки, извещавшие окружающих о завершении посетившим туалетную комнату естественных надобностей. Кроме того, после непродолжительного времени эксплуатации нарушалась герметичность запорного клапана и вода сначала тонкой струйкой, а затем в виде уже сравнительно большой струи постоянно поступала из бачка в чашу унитаза.

Для этого существовали две причины. Во-первых, быстрое разрушение рабочей поверхности седла 3 под действием воды, так как оно изготавливалось из чугуна. Во-вторых, прокладка 5 изготавливалась из резины, которая под действием воды разбухала, а ее пропитанная водой с различными солями структура разрыхлялась, из нее вымывались частицы разложившейся резины. Поэтому все отечественные бачки с использованием спускной арматуры, приведенной на рис. 1, постоянно «текли».

Этот недостаток усугублялся еще и тем, что в качестве наполнительной арматуры применялась арматура с латунным корпусом и резиновой уплотняющей прокладкой. Латунное седло также сравнительно быстро разрушалось за счет кавитационных процессов, а также из-за вымывания цинка из латуни под действием хлора и солей, растворенных в воде. Разрушалась также и резиновая уплотняющая прокладка. Все это вместе приводило к огромным непроизводительным расходам воды за счет утечек через разрушающиеся запорно-регулирующие органы спускной и наполнительной арматуры.

Кроме того, это раздражало пользователей унитазами настолько, что при существовавшем сантехническом обслуживании многие освоили технологию самостоятельного ремонта арматуры смывных бачков. Что же касается непроизводительных потерь объемов воды, то это проблемой не считалось, так как потребители платили за воду незначительные деньги. Индивидуальных водосчетчиков в то время практически не существовало, и практически все оплачивалось за государственный счет.

В это же время за рубежом стали появляться более совершенные конструкции спускной арматуры сифонного типа, в которых для увеличения безремонтного срока службы и с целью избавления от «вечно текущей» клапанной системы использовались более современные подходы к конструированию подобной арматуры. На рис. 2 приведена принципиальноконструктивная схема клапанно-поршневой спускной арматуры сифонного типа, когда-то получившая широкое распространение за рубежом.

Эта спускная арматура включает в себя сифонное колено 1, выполненное из пластмассы (материала более технологичного и стойкого к разрушительному воздействию воды), и объединенное с цилиндром 2. Через верхнее отверстие цилиндра 2 проходит шток 3, жестко связанный с поршнем 4, выполненным также из пластмассы. Над отверстиями в средней части поршня 4 установлен клапан 5, выполненный в виде тонкостенного диска из листа резины.

Эластичный клапан 5 вместе с периферийными частями в отверстиях диска поршня 4 выполняет роль обратного клапана.

Длинная часть сифонного колена 1 крепится в отверстии дна 6 смывного бачка. В исходном положении, когда смывной бачок заполнен до заданного уровня, вода из бачка не может вытекать в чашу унитаза, даже если клапан 5 не может обеспечить идеальной герметичности, так как в этой конструкции обратный клапан не является клапаном запорным.

При кратковременном подъеме штока 3 вверх поднимется вверх и поршень 4, который благодаря наличию обратного клапана вытеснит воду из полости цилиндра 2 в сифонное колено 1, и она попадет в вертикальную часть трубы, соединяющей смывной бачок и чашу унитаза. После заполнения живого сечения сливной трубы водой возникнет сифонный эффект и вода из смывного бачка через обратный клапан в поршне 4 будет сливаться в унитаз для смыва.

После опорожнения смывного бачка через обратный клапан пойдет уже не вода, а воздух, и слив воды из бачка прекратится. Бачок снова наполнится водой до заданного уровня и будет готов к следующему спуску воды, а поршень 4 под собственным весом опустится в нижнее положение.

К недостаткам спускной арматуры, приведенной на рис. 2, можно отнести наличие трущихся поверхностей элементов пускового устройства, сравнительно большое количество сложных деталей, а также то, что эластичный элемент обратного клапана выполнен из недостаточно стойкой к воздействию воды резины.

Кроме того, по сравнению с современной спускной арматурой клапанного типа у штока 3 очень большая величина рабочего хода, которая составляет величину более 50 мм. В современной спускной арматуре ход кнопки пуска составляет величину порядка 10 мм. Желание упростить конструкцию спускной арматуры и уменьшить количество ее деталей привело отечественных специалистов к созданию очень любопытной, но не очень удачной спускной арматуры сифонного типа.

Ее принципиально-конструктивная схема приведена на рис. 3. Это так называемая «спускная арматура с гибким сильфоном». В спускной арматуре с гибким сильфоном сливная труба 1 закреплена в отверстии дна 2 смывного бачка. К верхнему торцу сливной трубы 1 крепится сильфон 3, выполненный из пластмассы, например, из полиэтилена.

Верхняя часть сильфона жестко связана с патрубком 4, выполненным в виде отрезка трубы, изогнутого под прямым углом.

К основанию патрубка прикреплен рычаг 5 с противовесом 6 на свободном конце рычага. Шнур 7 связан с противовесом 6 и выведен через боковую стенку смывного бачка через специальную пластмассовую втулку наружу, а на свободном конце шнура закреплена рукоятка для обеспечения пуска воды из смывного бачка. Спуск воды в этом устройстве осуществляется следующим образом. При вытягивании шнура 7 из бачка с помощью опускания вниз рукоятки сильфон 3 изогнется, патрубок 4 наклонится, и вода из бачка через горловину патрубка 4 по сильфону 3 потечет в сливную трубу 1.

После заполнения живого сечения сливной трубы 1 проявится сифонный эффект и вода из смывного бачка начнет активно вытекать в чашу унитаза. Опускание вниз рукоятки пуска производится кратковременно. После отпускания рукоятки пуска сильфон какое-то время останется в наклоненном состоянии по двум причинам. Во-первых, процесс спуска полного полезного объема смывного бачка длится около четырех секунд.

Удержание рукоятки пуска занимает одну-две секунды. За оставшиеся дветри секунды сильфон не успевает распрямиться из-за реологических свойств пластмассы, из которой он изготовлен. На скорость распрямления пластмассового сильфона оказывает также влияние и температура воды, которая может колебаться от +1 до +50 °C. Нижнее значение температуры воды наблюдается на нижних этажах зданий, а ее верхнее значение — в южных районах, где она может достигать даже +70 °C.

В итоге, при средних и пониженных температурах сильфон 3 вообще может не распрямиться до конца, а при повышенных температурах он может распрямиться преждевременно, и объем воды на спуск может значительно уменьшиться по сравнению с нормативным (менее 6 л). Последнее может существенно ухудшить качество смыва унитаза. Для предотвращения подобных явлений и служит противовес 6.

Он дольше удерживает сильфон в наклоненном положении и обеспечивает его более эффективное распрямление. На основании результатов эксплуатационных испытаний спускной арматуры с гибким сильфоном выявились ее следующие недостатки:

• нестабильность основных характеристик спускной арматуры в разное время года и при использовании в различных климатических условиях;
• пластмассовые сильфоны из-за образования трещин в местах изгибов быстро выходят из строя, особенно интенсивно они разрушаются в зимнее время;
• поскольку шнур 7 постоянно трется о стенки отверстия в направляющей пластмассовой втулке со сравнительно острыми краями, то он очень быстро перетирается и требует замены — это очень ощущалось, когда производители заменили шнур на капроновую леску.

Таким образом, погоня за простотой конструкции и желание сильно снизить себестоимость спускной арматуры привели к значительному экономическому ущербу для государства. Желание избавиться от недолговечных сифонов и резиновых клапанов, разрушаемых водой, заставляет специалистов работать над совершенствованием спускной арматуры сифонного типа.

Специалисты мечтают создать потенциально абсолютно надежную спускную арматуру, не требующую никакого ремонта в продолжении всего срока эксплуатации. В результате они почти добились желаемого результата. На рис. 4 приведена принципиальноконструктивная схема спускной арматуры сифонного типа с поплавковым пуском. Особенность этой арматуры заключается в том, что поплавок, необходимый для осуществления начала спуска, используется и как поплавок наполнительной арматуры, которая на рис. 4 изображена вместе со смывным бачком.

Здесь в дно бачка 1 вмонтирован сифон 2. Пусковое устройство 3 жестко связано с поплавком 4. В продольный паз пускового устройства входит рычаг 5, который жестко связан с валом 6 наполнительной арматуры 7. Свободный конец вала 6, выходящего из наполнительной арматуры 7, размещен в отверстии втулки 8, закрепленной на внутренней поверхности стенки бачка 1. Работает смывной бачок вместе с сифонной спускной арматурой и арматурой наполнительной следующим образом.

В исходном положении бачок заполнен водой до нормативного уровня. Поплавок 4 находится в верхнем положении, как и конец рычага 5. Поэтому наполнительный клапан закрыт и вода из водопроводной сети в бачок не поступает. При нажатии на пусковое устройство 3 поплавок 4 опустится вниз. Это приведет к подъему уровня воды в смывном бачке 1, а также в сифонном устройстве 2. В результате сифон «зарядится» и начнется процесс «высасывания» воды из бачка 1 в спускную трубу, что обеспечит интенсивную подачу воды в чашу унитаза на смыв до полного опорожнения смывного бачка.

Одновременно с опусканием поплавка 3 происходит поворот вала 6 через рычаг 5 и наполнительная арматура 7 обеспечивает поступление воды из водопроводной системы в бачок 1. После завершения слива воды из бачка начинается заполнение смывного бачка новой порцией воды. Поплавок 4 вместе с уровнем воды в бачке поднимается вверх, и в верхнем положении поплавка наполнительный клапан 7 перекроет поток воды из водопроводной сети и обеспечит готовность бачка к очередному ее спуску в чашу унитаза.

Несмотря на то, что данная рассматриваемая спускная арматура, схема которой приведена на рис. 4, состоит из элементов, не подверженных износу (сифон 2 с поплавком 4 и устройством пуска 3), она сопряжена с работой наполнительной арматуры 7, которая в приведенном сочетании со спускной арматурой в настоящее время еще не отличается высокой степенью надежности. Кроме того, в реальной конструкции подобного смывного бачка уровень воды в нем не превышал 150 мм, что требовало установки смывного бачка на высоте не менее 400 мм над полочкой унитаза.

При этом диаметр спускной трубы должен быть не менее 40 мм. Выше 400 мм бачок поднимать нельзя, так как потребителю необходимо легко дотянуться до пускового устройства 3. Из-за большого размера поплавка для пуска необходимо приложить достаточно большое усилие для опускания поплавка на глубину до 60 мм. Несмотря на то, что подобные смывные бачки даже выпускались серийно, в практике жилищного хозяйства они так и не прижились.

Однако желание сделать абсолютно надежные спускные устройства не покидает создателей спускной арматуры. Поскольку у спускной арматуры сифонного типа есть предпосылки для получения такого результата, то инженерная мысль продолжает развиваться в этом направлении. Следует также отметить, что вся история техники говорит о том, что ее совершенствование в основном идет по эволюционному пути.

Этот факт вытекает даже из анализа материалов настоящей статьи. Например, В. П. Румянцев приступил к совершенствованию спускной арматуры сифонного типа в то время, когда промышленность стала выпускать смывные бачки высотой более 300 мм. В них уровень воды в смывном бачке уже составлял 200–250 мм.

В результате оказалось, что спускная арматура сифонного типа, спроектированная под такие (высокие) бачки при установке их на полочки чаш унитазов уже могла обеспечить расходы на смыв до 1,7 л/с, что укладывается в требования ГОСТ 21485–94 и подтверждено результатами экспериментальных исследований макетов. Схема спускной арматуры сифонного типа, которую можно устанавливать на полочки чаш унитазов, приведена на рис. 5.

Переливная труба 1, переходящая в нижней части в сливную трубу, вместе со стаканом 3 закреплена в донном отверстии смывного бачка 2. Стенки стакана 3 охватываются с некоторым зазором двумя коаксиально расположенными и жестко связанными в верхней части перемычкой 6 цилиндрами 4 и 5. С помощью ребер 7 цилиндр 5 жестко связан с наружным стаканом 8. Последний снабжен поплавком 9 и стержнем пуска 10.

Этот стержень имеет центральное отверстие. Обычно оно заглушено, но если его открыть, то можно остановить спуск воды из бачка на любой стадии спуска. При нажатии на стержень пуска 10 наружный стакан 8 вместе с коаксиально расположенными цилиндрами 4 и 5 опустится вниз, и вода по зазору между цилиндрическими стенками наружного стакана 8 и цилиндра 5 начнет поступать в переливную трубу 1, а затем в сливную трубу, обеспечивая возникновение сифонного эффекта вплоть до полного опорожнения смывного бачка.

Попадание воздуха из бачка в сливную трубу прерывает сифонный эффект, после чего вода из водопроводной сети будет поступать в смывной бачок через наполнительную арматуру. Подъем уровня воды в смывном бачке благодаря поплавку 9 поднимет вверх и подвижную систему, состоящую из стакана 8 и цилиндров 4 и 5. Благодаря воздушной пробке в верхней части между цилиндрами 4 и 5 вода из смывного бачка не будет поступать в переливную трубу 1.

Следует отметить, что рабочий ход стержня пуска 10 составляет примерно 60 мм. Усилие же нажатия на стержень пуска составляет величину не более 3 Н. Это на порядок меньше, чем усилие, которое необходимо приложить для пуска спускной арматуры, приведенной на рис. 4, при том же рабочем ходе пускового устройства. В заключение статьи автор хочет поблагодарить начальника испытательного центра «Сантехоборудование» НИИ сантехники Ю. В. Вихрова и инженера В. П. Румянцева за консультативную помощь, оказанную автору при работе над настоящей статьей.

Клапаны спускные

Клапан спускной СБ1 (3) Подробнее	Клапан спускной СБ1кпм (2) Подробнее
Клапан спускной СБ2 (5) Подробнее	Клапан спускной СБ2м (4) Подробнее
Клапан спускной СБа (1) Подробнее

Арматура спускная типа «СБ» изготавливается в соответствии с требованиями ГОСТ 21485-2016 «Бачки смывные и арматура к ним. Общие технические условия».

Блочная конструкция типа «СБ» позволяет на базе одного изделия производить различные модификации спускной арматуры:

• одноуровневая кнопочная спускная арматура – «СБ1»
• двухуровневая кнопочная спускная арматура – «СБ2»
• многоуровневая кнопочная спускная арматура – «СБ2м»
• универсальная кнопочная спускная арматура (для отверстий в крышке бачка от 25 до 40 мм) – «СБ1кпм» и «СБ2кпм»
• универсальная многоуровневая штоковая спускная арматура – «СБа»

Спускная арматура типа «СБ» имеет широкий диапазон регулировки как по высоте бачка, так и по диаметру отверстия в крышке бачка.

Тип спускной арматуры	Высота бачка	Диаметр отверстия в крышке бачка
«СБ1» и «СБ2м»	от 315 до 430 мм	40 мм
«СБ2»	от 350 до 430 мм	40 мм
«СБ1кпм»	от 290 до 405 мм	от 25 до 40 мм
«СБа»	от 255 до 390 мм	от 25 до 40 мм

Полный технологический контроль всего процесса производства изделия обеспечивается системой менеджмента качества системы ISO 9001.

При поставке изделия заводами-изготовителями санфаянсовой продукции «ИНКОЭР» осуществляет настройку изделий под индивидуальную геометрию бачков.

Вся спускная арматура типа «СБ» во время полного и малого спуска обеспечивает:

• предельно максимальное значение среднего расхода на смыв
• максимально благоприятные условия для эффективной транспортировки содержимого унитаза в канализационную сеть
• полное омывание всей поверхности чаши унитаза

Основные характеристики

• Наличие функции «Сапун» в кнопочном механизме предотвращает образование вакуума внутри смывного бачка, что обеспечивает интенсивный спуск воды;
• Наличие дополнительных регулировок позволяет компенсировать несносность отверстий бачка и крышки бачка;
• Оригинальная система удержания клапана в открытом положении обеспечивает максимальный расход воды во время слива:
• Технологическое сливное отверстие арматуры исключает создание вихревого эффекта при попадании воды в унитаз, что дает качественный смыв по всей поверхности смывной чаши;
• Ребра на переливной трубе снижают уровень трения деталей, возможность перекоса трубы и отложения на ней солей, что позволяет сохранить слабое усилие на кнопку пуска длительное время использования;
• Широкий диапазон регулировок позволяет устанавливать арматуру типа «СБ» в смывные бачки любой конфигурации и размеров, как по высоте, так и по ширине;
• Конструкция уплотнительного узла, в сочетании с антифрикционной шайбой, позволяет обеспечить высокую степень герметичности;
• Простота установки и эксплуатации.

Арматура для сливного бачка в Украине. Цены на арматура для сливного бачка на Prom.ua

Спускная однокнопочная арматура для сливного бачка АС-06 (Украина)

На складе

Доставка по Украине

312.50 грн

250 грн

Купить

saddacha

Спускная однокнопочная арматура для сливного бачка АС-06 (Украина)

На складе

Доставка по Украине

312.50 грн

250 грн

Купить

Сад и дача

Наполнительная арматура для сливного бачка унитаза АНн-01Л

Доставка по Украине

305 грн

Купить

ООО «Завод Полимердеталь»

Наполнительная арматура для сливного бачка унитаза АНн-01

Доставка по Украине

184 грн

Купить

ООО «Завод Полимердеталь»

Арматура для сливного бачка универсальная с клапаном боковой подачи NOVA Plastik 4122 (4126)

Доставка по Украине

598 грн

Купить

FITING.com.ua

Арматура смывная для бачка унитаза одноуровневая NOVA с клапаном нижней подачи универсальная 4163N

Доставка по Украине

468 грн

Купить

Интернет-магазин «AquaComfort»

Арматура для сливного бачка KK POL 1/2″ с боковым подводом (впускной клапан)

Доставка из г. Львов

92 грн

Купить

СПД ФО ДОНЦОВ П.М

Арматура для смывного бачка универсальная с клапаном нижней подачи NOVA 4163N

Доставка по Украине

373 грн

Купить

Онлайн-магазин “ЭлектроТепло”

Арматура для смывного бачка универсальная с с функцией старт-стоп с клапаном боковой подачи NOVA 4366N

Доставка по Украине

518 грн

Купить

Онлайн-магазин “ЭлектроТепло”

Наполнительная арматура для сливного бачка унитаза АН-031

Доставка по Украине

148 грн

Купить

ООО «Завод Полимердеталь»

Спускная однокнопочная арматура для сливного бачка АС-05 (Украина)

На складе

Доставка по Украине

318.75 грн

255 грн

Купить

saddacha

Наполнительная арматура для сливного бачка унитаза АН-04Л

Доставка по Украине

240 грн

Купить

ООО «Завод Полимердеталь»

Спускная арматура для сливного бачка АС-02

Доставка по Украине

153 грн

Купить

ООО «Завод Полимердеталь»

Арматура для смывного бачка NOVA универсальная с клапаном нижней подачи 4124

Доставка по Украине

598 грн

Купить

FITING. com.ua

Арматура для смывного бачка универсальная с клапаном боковой подачи 4130N

Доставка по Украине

419 грн

Купить

Онлайн-магазин “ЭлектроТепло”

Смотрите также

Арматура для смывного бачка универсальная с клапаном боковой подачи 4140N

Доставка по Украине

419 грн

Купить

Онлайн-магазин “ЭлектроТепло”

Арматура Псков для сливного бачка с боковой подачей воды на 1 кнопку

Доставка по Украине

251 — 329 грн

от 3 продавцов

296 грн

Купить

krabdelta

Арматура Псков для сливного бачка с боковой подачей воды с дергалкой

Доставка по Украине

207 — 277 грн

от 3 продавцов

249 грн

Купить

krabdelta

Арматура Псков для сливного бачка с нижней подачей воды на 1 кнопку

Доставка по Украине

286 — 333 грн

от 3 продавцов

300 грн

Купить

krabdelta

Арматура Псков для сливного бачка с нижней подачей воды на 2 кнопки

Доставка по Украине

261 — 290 грн

от 3 продавцов

261 грн

Купить

krabdelta

Арматура для сливного бачка KK POL 1/2″ с нижним подводом (впускной клапан)

Доставка из г. Львов

148.40 грн

Купить

СПД ФО ДОНЦОВ П.М

AlcaPlast (Чехия) Наполняющий клапан боковой 1/2″ Арматура для сливного бачка

Доставка по Украине

428 грн

299.60 грн

Купить

УкрСантехдеталь

Арматура бачка СЛИВНАЯ АС-04.00 с кнопочным пуском и функцией стоп

Доставка по Украине

169 грн

Купить

Арматура бачка ЗЛИВНА АС2-01 з двох кнопочним пуском, два режима

Доставка по Украине

221 грн

Купить

KKPOL(Польша) Наполняющий клапан боковой 1/2″ Арматура для сливного бачка

На складе

Доставка по Украине

285 грн

199.50 грн

Купить

УкрСантехдеталь

Бачок сливной для унитаза и чаши Генуя пластиковый с арматурой для бокового подвода

Доставка из г. Житомир

от 1 300 грн

от 650 грн

Купить

ТОВ «ПОЛІКАРСНАБ»

KKPOL(Польша) Наполняющий клапан боковой 1/2″ Арматура для сливного бачка

На складе

Доставка по Украине

285 грн

199. 50 грн

Купить

УкрСантехдеталь

Арматура наполнительная SoloPlast к смывным бачкам с боковым подводом воды

На складе

Доставка по Украине

по 155 грн

от 2 продавцов

193.75 грн

155 грн

Купить

saddacha

Арматура наполнительная SoloPlast к смывным бачкам с нижним подводом воды

На складе

Доставка по Украине

по 130 грн

от 2 продавцов

162.50 грн

130 грн

Купить

saddacha

обзор компонентов водосливной запорной системы

Даже самый надежный сантехнический прибор может сломаться. Особенно неприятно если это изделие, ежедневно используемое всеми членами семьи. Если вышла из строя арматура сливного бачка унитаза, то ждать пару суток пока придет сантехник совсем не хочется, согласны? Тем более, что такую проблему можно успешно решить своими силами.

Прежде чем приступить к ремонту, необходимо разобраться в конструкции бачка, устройстве сливного механизма и понять принцип работы водослива. В статье подробно рассмотрены все перечисленные моменты, а также описаны возможные поломки арматуры унитаза и способы их устранения.

Содержание статьи:

• Бачок унитаза: а что внутри?
  • Особенности сливных бачков
  • Внутреннее устройство бачка
• Принцип работы водосливного устройства
  • Особенности сливной функции бачка
  • Как происходит заполнение?
  • Как работает защита от переполнения?
• Проблемы с арматурой бачка унитаза
• Выводы и полезное видео по теме

Бачок унитаза: а что внутри?

Унитаз занимает центральное место в любом санузле. Если без душевой кабинки или ванны можно обойтись, используя поддон для омовений, то унитаз является незаменимым прибором не только для каждого члена семьи, но даже для некоторых домашних питомцев.

Поэтому знать его особенности и устройство просто необходимо, чтобы субботним утром не оказаться один на один с такой поломкой.

Починить или заменить арматуру бачка можно и своими руками. Главное, перекрыть воду перед началом работ и ознакомиться с рекомендациями производителя по регулировке конструкции

Особенности сливных бачков

Баки для унитазов отличаются по материалу изготовлению, способу установки и подключения к водопроводу, типу расположения кнопки/рычага. Да и ценовой диапазон этого типа сантехнических приборов весьма широк – от недорогих отечественных моделей до эксклюзивных дизайнерских вариантов именитых производителей сантехники.

По материалу изготовления выделяют следующие виды бачков для унитаза:

• фаянсовые;
• пластиковые;
• чугунные.

Водосливная арматура, используемая для унитазов, в основном производится из пластика. Это касается даже дорогих моделей.

Лишь в эксклюзивных вариантах сантехники используют металлическую арматуру. Причем, ее изготавливают из латунных и бронзовых сплавов

Фаянсовые бачки получили признание и наибольшее распространение во всем мире. Именно этот материал чаще всего можно встретить в санузлах, где установлена пара унитаз + бачок.

Фаянсовые изделия производят как отечественные производители, так и именитые западные фирмы. Подобрать наиболее оптимальный вариант для своего санузла не составит труда

Пластиковые модели сливных баков имеют приплюснутую форму. Это обусловлено спецификой их применения – так называемые , когда устройство для смыва устанавливаются в стену. Конструкция отличается надежностью, простотой в обслуживании и длительным сроком службы.

Пластиковые баки для унитазов после установки обязательно должны иметь ревизионное окно. Оно, как правило, находится за кнопкой для смыва

Чугунные бачки – это пережиток прошлого. Тяжелые, громоздкие и непрезентабельные конструкции все еще остаются в использовании многих рачительных жителей нашей страны. Но при ремонте часто старые чугунные изделия заменяют на красивую современную сантехнику.

По способу подключения к водопроводу бывают баки для унитазов с верхней и нижней подводкой. Вторые более предпочтительны – выглядят более презентабельно и создают меньше шума при работе.

Вариант с верхней подводкой производят многие российские сантехнические фирмы. Чтобы уменьшить шум во время набора емкости после слива была усовершенствована арматура

Возможны три способа установки сливного бачка:

• верхнее крепление;
• инсталляция в фальш-стене;
• на полочке унитаза.

Верхнее крепление – это ретро вариант. Такое расположение сливного устройства используется в ванных комнатах, выполненных в ретро стиле.

Бачки для унитазов в ретро стиле весьма популярны среди владельцев ванных комнат большой площади. В скромном санузле такое изделие будет неуместным, да и цена его весьма высока

Инсталляция унитаза используется для подвесных моделей, когда бачок прячется в стене. Это позволяет сэкономить место в санузле и гармонично вписать сантехнику в общую стилистику ванной/туалетной комнаты.

Встроенные в инсталляцию, скрытые фальш-стеной бачки отличаются более высокой ценой сравнительно с недорогой отечественной сантехникой из фаянса

Монтаж на полочке унитаза — традиционное решение. Это привычные модели сантехнической пары, когда сливная система крепится на полочке чаши унитаза.

Преимущества: простота и ценовая доступность. Да и выбор весьма широк – можно подобрать как отечественный вариант, так и элитную сантехнику итальянских, французских или немецких производителей.

Сливной бачок на полочке унитаза – это самый удобный в обслуживании вариант. Если возникает необходимость ремонта, то добраться до арматуры просто

Внутреннее устройство бачка

Внутри каждого сливного бачка имеется запорная арматура для управления работой унитаза. Ко многим моделям арматура идет в комплекте вместе со всеми необходимыми креплениями и гайками.

По способу подачи воды и месту установки в баке различают такие виды арматуры:

• верхняя подводка;
• нижняя подводка;
• универсальная.

Конструкция с верхней подводкой встраивается в бак сбору. Гибкая трубка для подачи воды присоединяется сверху. Это нужно обязательно учитывать, ведь такая арматура подойдет далеко не к каждой модели сливного бачка. В основном, только отечественные производители предусматривают верхнюю подводку в своих сантехнических изделиях.

Арматура с нижней подводкой идет в комплекте к большинству сливных бачков западного производства. Причем, конструкция пластиковая, но качество всех составляющих высокое.

Когда требуется замена отдельной детали или всей арматуры с нижней подводкой воды, лучше купить более дорогостоящую конструкцию зарубежных фирм. Она прослужит дольше (+)

Универсальная арматура на сливной бак унитаза удобна тем, что ее можно поставить как в емкость с нижней, так и с верхней подачей воды. На второе отверстие, по ненадобности, надевается специальная заглушка, идущая в комплекте.

По типу материала, из которого изготовлена арматура, выделяют:

• пластиковые конструкции;
• металлические из сплава бронзы или латуни.

Большинство моделей комплектуются арматурой из пластика. Причем, в случае износа отдельных деталей всегда можно приобрести необходимую в магазине сантехники. Если нужной не окажется, то можно купить новую конструкцию.

Металлическая арматура дороже пластиковых аналогов. Изготавливают ее из сплавов, устойчивых к коррозии

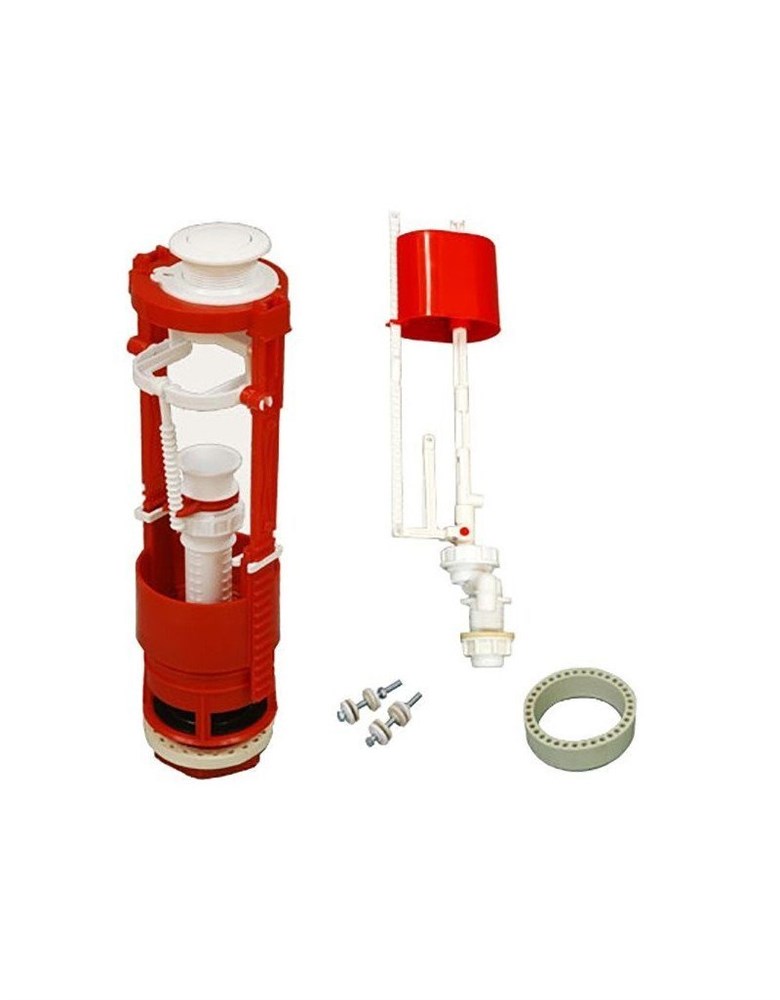

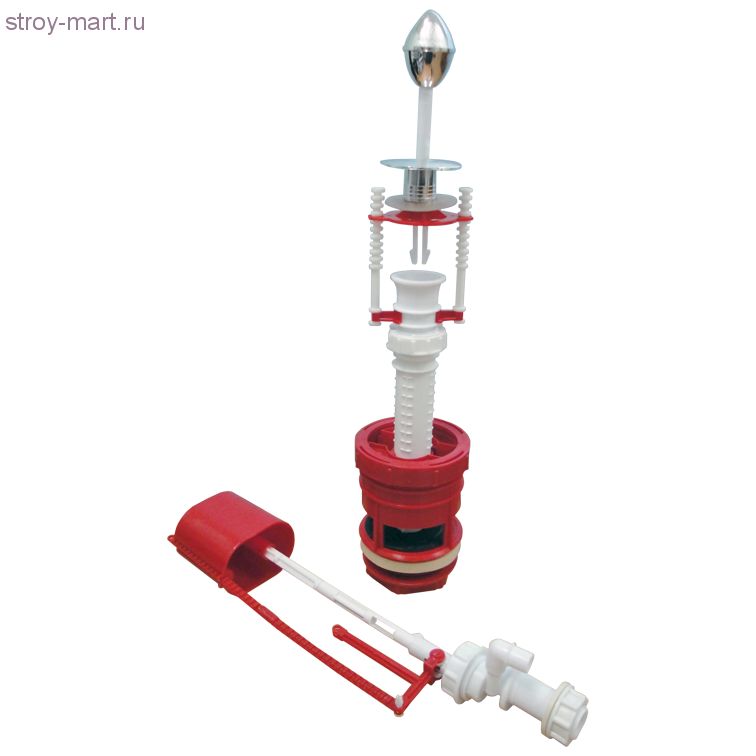

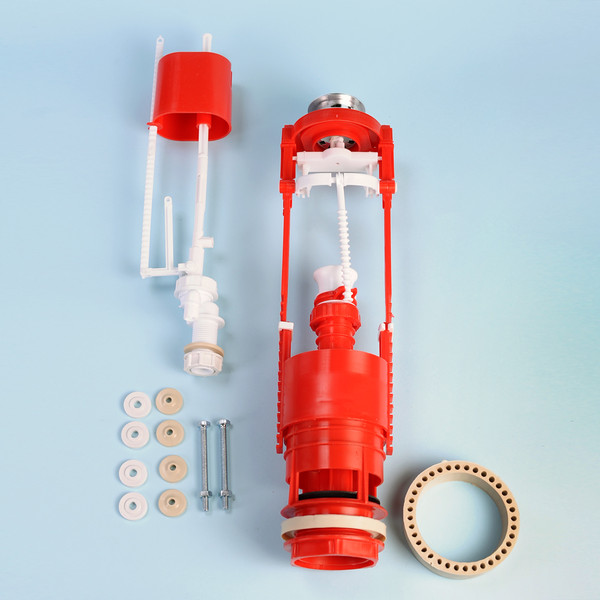

Арматура сливного бачка состоит из 3-х основных узлов:

• заполнение;
• слив;
• защита от переполнения.

Заполнение — узел, обеспечивающий наполнение емкости водой, поступающей по гибкой трубе. В конструкции арматуры предусмотрен специальный клапан, перекрывающий доступ воды в нужный момент. Его работу обеспечивает поплавок, который изготовлен из пенопласта или другого легкого материала.

Слив. Основной деталью этого узла является . В действие его приводит тяга в момент нажатия пользователем на кнопку/рычаг.

Защита от переполнения или перелив. Основной элемент этого предохранительного устройства арматуры сливного бака – пластиковая трубка, пустая внутри. Она установлена вертикально в емкости.

Устройство арматуры для сливной емкости унитаза у всех производителей похоже. Отличие в качестве пластика и, соответственно, стоимости комплекта (+)

Принцип работы водосливного устройства

Водосливное устройство бака унитаза запускается в работу путем воздействия пользователя на внешний механизм арматуры. Причем, в зависимости от принципа действия механизма будет отличаться сама конструкция.

Особенности сливной функции бачка

Среди рабочих элементов, используемых для активации функции смыва, такие:

• кнопка;
• рычаг;
• педаль.

Наиболее распространенный вариант – кнопка. Причем, есть модели арматуры с одной или 2 различными кнопками – для выпуска маленького и большого объема рабочей жидкости. 2 версии смыва позволяют экономить не только водный ресурс планеты, но и уменьшить ежемесячный платеж по водоснабжению.

Кнопки чаще всего используются во встроенных моделях сливных устройств и в компактных фаянсовых изделиях

При воздействии на кнопку или рычаг образуется тяга, которая открывает сливной клапан. Вода из емкости объемом 10-12 л устремляется вниз в чашу унитаза, очищая ее и смывая все, что в ней находилось до этого.

Рычаг для управления смывом может быть весьма искусно исполнен и стилизован под металл. Например, бронзу, сталь и прочие

Как происходит заполнение?

Одновременно с опустошением бака опускается поплавок, что приводит к открытию клапана, перекрывавшего подачу воды из системы водоснабжения. Вода постепенно наполняет емкость и как только поплавок окажется на определенном уровне, заданном пользователем ранее, штанга поплавка полностью перекроет подачу воды в сливной бак унитаза.

Модели бачков с пневмоприводом до сих пор встречаются в обиходе. Особенно такой механизм смыва удобен людям с ограниченными возможностями и детям

Как работает защита от переполнения?

Когда в процессе подачи рабочей жидкости произошел сбой или какой-то из механизмов арматуры вышел из строя, срабатывает предохранительное устройство – перелив. Это пустая трубка, соединяющаяся со сливным клапаном.

Принцип ее работы прост – как только уровень воды в бачке станет выше допустимого, вода начнет переливаться в эту трубку и вытекать в чашу унитаза.

Высота расположения верхнего раструба переливной трубки на 1-1,5 см больше, чем выставленный пользователем уровень воды в бачке

Проблемы с арматурой бачка унитаза

Качественный комплект унитаз + сливной бачок от производителя с хорошей репутацией может прослужить около 20 лет. А вот водосливная арматура, даже самая надежная, выйдет из строя раньше. Поэтому важно еще на начальном этапе выявлять и .

Чаще всего можно столкнуться с такими проблемами:

• не происходит наполнение;
• вода постоянно течет в чашу унитаза;
• отсутствие реакции при нажатии на кнопку/рычаг;
• протечки в местах соединений;
• слабый напор слива.

Проблема №1. Наполнение не происходит, если впускная мембрана сильно засорилась. Тогда без ее очистки или же замены не обойтись. Если же состояние мембраны рабочее, а наполнение бачка рабочей жидкостью не происходит, то нужно проверить правильность функционирования поплавка. Возможно, предстоит .

Во встроенных моделях осмотр, регулировка и ремонт арматуры проходит сквозь ревизионное отверстие, скрытое за декоративной панелью с кнопкой

Проблема №2. Вода постоянно течет в унитаз, увеличивая показания счетчика холодной воды. Эта проблема возникает при попадании в бачок крупного мусора или других предметов. Все лишнее мешает нормальной работе заливной арматуры бачка. Необходимо и удалить из него посторонние предметы.

Также может вызывать перекос, ослабление крепления или поломка поплавка. Выполнить ремонт поплавкового клапана без особых затруднений можно своими руками:

Галерея изображений

Фото из

Перед тем как приступить к ремонту поплавкового клапана, контролирующего подачу воды в бачок, перекрываем подачу воды в него

Смываем всю воду из бачка унитаза, нажав на предназначенную для этого клавишу, кнопку или рукоятку

Винты, прикрепляющие клапан к поплавку, расположенные вокруг него, откручиваем

При необходимости смещаем устройство, удерживающее поплавок бачка унитаза

Снимаем мембрану или шайбу с запорного механизма клапана. Если они повреждены, меняем на аналогичные

Используя уксус и щетку, вместо которой можно взять старую зубную, убираем кальциевый и ржавый осадок вокруг поплавкового клапана

Устанавливаем обратно мембрану или шайбу, собираем сантехнические устройства, закрываем бачок крышкой

Проверяем работу отремонтированного поплавкового клапана. Если все в порядке, приступаем к эксплуатации

Шаг 1: Отключение подачи воды в бачок

Шаг 2: Смыв всей воды из сантехнического бачка

Шаг 3: Откручивание крепежа вокруг клапана

Шаг 4: Смещение держателя поплавка

Шаг 5: Удаление шайбы или мембраны клапана

Шаг 6: Удаление осадка вокруг поплавкового клапана

Шаг 7: Обратная установка шайбы или мембраны

Шаг 8: Проверка работы поплавкового клапана

В случае, когда с поплавком все в порядке, нужно проверить состояние других пластиковых деталей арматуры – штанги, рычага диафрагмы или спицы поплавка.

Проблема №3. При нажатии на кнопку смыва ничего не происходит. Здесь предстоит проверить наличие зазоров в тех местах, где их не должно быть – в местах соединений. Также, могут оказаться сломанными пластиковые детали арматуры, что особенно часто встречается в дешевых моделях, прослуживших более 3-х лет.

Нередкой причиной нарушения подачи воды в бачок является несоответствующая длина сливной и наливной трубок или их повреждение. В борьбе с ситуацией выполняем следующие шаги:

Галерея изображений

Фото из

Если вода слишком слабо поступает в бачок или разбрызгивается при поступлении, проверяем состояние механизма слива-перелива. Переливная трубка должна быть примерно на 1 см ниже сливной кнопки или рукоятки

Если при спуске воды из бачка, происходит разбрызгивание, укорачиваем наливную трубку до необходимой длины

Если на наливной трубке обнаружены повреждения или ее состояние не внушает уверенности в продолжительной службе, отрезаем трубку равной дины. Она должна быть равна в диаметре изношенной трубке

В посадочное место старой наливной трубки вставляем новый отрезок, при необходимости подгоняем его по длине

Шаг 1: Проверка положения переливной трубки

Шаг 2: Проверка состояния и длины наливной трубки

Шаг 3: Резка новой наливной трубки для замены

Шаг 4: Установка новой трубки на место

Проблема №4. Еще одна неприятность, возникающая с бачком унитаза – протечки в местах резьбового соединения. Чтобы устранить эту неприятность, понадобится заменить герметизирующую прокладку. Если же эта деталь еще не успела износиться, то нужно проверить хорошо ли закручены гайки и нет ли где перекосов.

Проблема №5. Ситуация, когда слив происходит, но его напор слаб, также довольно распространенное явление. Это свидетельствует о нарушении смыва из-за попадания резинового шланга в отверстие выпуска или каких-то других посторонних предметов.

Вариант с использованием сдвоенной кнопки для смывания очень удобен – можно выбирать нужный объем рабочей жидкости для смыва в конкретный момент времени

При выявлении утечки в районе смывного клапана производим следующие действия:

Галерея изображений

Фото из

Соберем протекшую на пол воду и застелем его тряпками. Перекроем подачу воды в бачок и сольем из него остатки

Действуя разводным ключом, ослабляем гайку, удерживающую подающую воду в бачок трубку

Ослабим гайки, фиксирующие на полке унитаза смывной бачок. Снизу откручиваем плоскогубцами, сверху удерживая болт шлицевой отверткой

Снимаем бачок, извлекаем из него смывной клапан и укладываем его кверху дном на ранее застеленные на пол тряпки

Откручиваем контргайку, зафиксированную на внешней стороне дна бачка

Из пластиковой трубы, диаметром равной смывной трубке, отрезаем равный по длине отрезок. Новая трубка должна быть на 1 см ниже верхней кромки бачка

Обработав герметиком шайбу внизу смывного клапана, проталкиваем его в отверстие и удаляем излишек герметизирующего состава

Устанавливаем новую прокладку под контргайку, затягиваем ее. Затем переворачиваем бачок и ставим его на посадочное место. Фиксируем его, открываем воду и проверяем действие сливного устройства

Шаг 1: Полное удаление воды из смывного бачка

Шаг 2: Ослабление крепежной гайки подающей трубки

Шаг 3: Ослабление гаек, удерживающих смывной бачок

Шаг 4: Отделение смывного бачка от унитаза

Шаг 5: Откручивание контргайки с дна бачка

Шаг 6: Раскрой новой смывной трубки

Шаг 7: Установка нового сливного клапана

Шаг 8: Обратная установка смывного бачка

Если же требуется серьезный ремонт с заменой многих деталей, то проще и дешевле обойдется установка нового сливного механизма с последующей .

К ее покупке также нужно отнестись ответственно – купить новую в фирменном магазине или подобрав подходящую модель от другого производителя. Важно учитывать диаметр и расположение подводки у своего унитаза.

Напор при смыве должен быть соответствующий, чтобы обеспечить достаточное омовение стенок чаши унитаза и своевременное удаление канализационных отходов

Выводы и полезное видео по теме

Как достать и промыть или заменить арматура бачка, встроенного в стену, продемонстрировано в видео ролике:

Принцип работы водосливной арматуры бачка унитаза подробно описан в видео:

Об устройстве и сборке арматуры, устанавливаемой в бачок унитаза, рассказывается в видео ролике:

Описание и характеристику сливного механизма унитазов можно увидеть в видео:

Наглядный и полезный видео ролик о ремонте узла слива в унитазах:

Изучив внешнее устройство сливного бачка, можно не бояться неприятных сюрпризов. Если вдруг бачок перестанет набираться или вода будет постоянно протекать, можно попытаться своими силами разобраться с проблемой, осмотрев арматуру и разобрав соответствующий рабочий узел.

Если же устранением поломки будет заниматься сантехник, то принимать результаты его работы будет намного проще.

Поделитесь с читателями вашим опытом ремонта арматуры сливного бачка. Пожалуйста, оставляйте комментарии к статье, участвуйте в обсуждениях и задавайте интересующие вас вопросы. Форма обратной связи расположена ниже.

Арматура для сливного бачка унитаза, выбор, правильная установка.

Арматурой называют детали, которые создают условия для работы сливного бачка унитаза. Исходя из того, настолько четко срабатывает арматура при подаче и сливе воды, определяют надежность работы унитаза.

Арматура для сливного бачка: виды, характеристики

В зависимости от выполняемых функций, арматуру делят на два типа:

1. Запорную. Она отвечает за заливку воды в бачок и блокировку его после заполнения.
2. Сливную. С её помощью спускают воду и обеспечивают перекрытие слива до наполнения бачка.

Оба этих вида, несмотря на взаимосвязанность, работают автономно, но если один вид арматуры выходит со строя, итог один — протечки воды или её неподконтрольное вытекание.

Особенности запорной арматуры

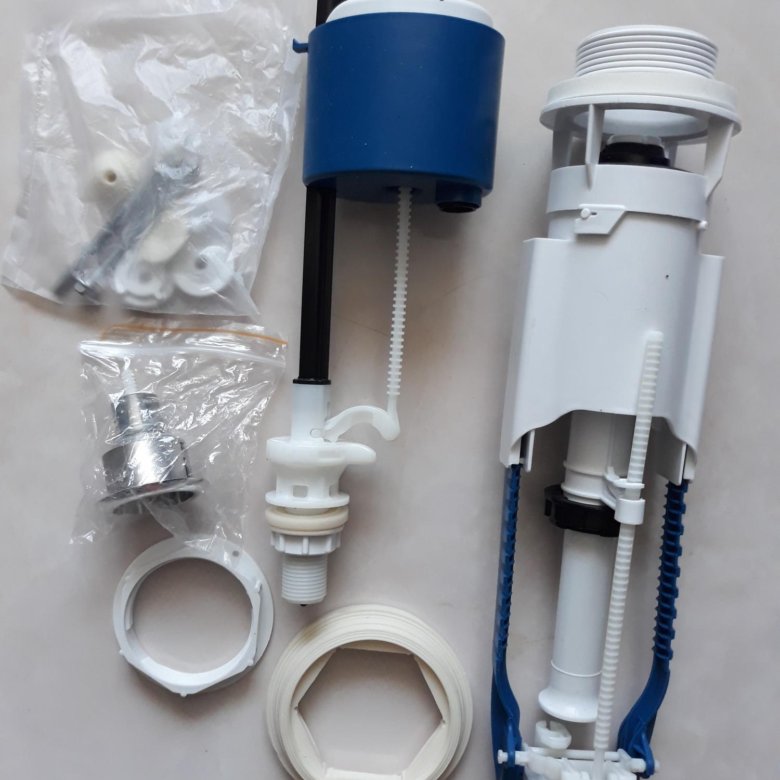

Набор запорной арматуры состоит из:

1. Сливного механизма, состоящего, в свою очередь, из сифона с крышкой и прокладки. Последняя деталь разделяет сливную трубу и накопительный резервуар.
2. Рычага регулирования струи. К водопроводной трубе его подсоединяют через шаровой кран.
3. Поплавка, координирующего заполнение бачка. С устройством слива он связан рычагом.

Работает запорная арматура по следующей схеме:

• в бак подается вода;
• поплавок поднимается до установленного уровня;
• рычаг оказывает воздействие на запорный клапан и блокирует поступление жидкости из водопровода.

При сливе поплавок занимает нижнее положение, а рычаг открывает путь для поступления воды в ёмкость из водопровода. Исходя из способа ввода воды, различают запорную арматуру боковую и нижнюю.

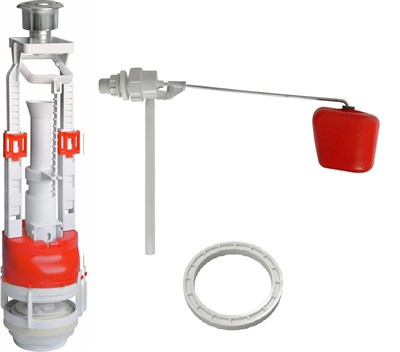

Боковая арматура для сливного бачка

Резервуары с боковым подводом оснащены двумя отверстиями, одно из которых закрыто заглушкой. В одних моделях унитазов слив осуществляется посредством бокового рычага, в других — при помощи верхней кнопки.

Работа боковой арматуры сопровождается довольно большим шумом, устраняют который путем применения удлиненного наливного шланга.

Компоненты арматуры с боковой подводкой

Конструкция слива состоит из следующих элементов:

• впускного клапана;
• спускового устройства;
• рычага с поплавком;
• заливной ёмкости;
• рычага, управляющего спусковым устройством.

Заливная ёмкость может отсутствовать. Тогда поплавок движется вдоль направляющей.

Плюсом арматуры с боковой подводкой является простота конструкции. Её легко ремонтировать, не нужно сильно уплотнять место подключения наливного шланга, стоимость её сравнительно невысокая.

Механизм слива работает следующим образом:

1. При активации кнопки возникает тяга. Под её воздействием сливной клапан открывается.
2. Вход в сливной механизм блокируется и осуществляется слив.
3. При достижении наименьшего уровня воды, в бачке перекрывается слив путем закрытия выпускного механизма.
4. Поплавковое отверстие открывается.
5. После возвращения на место вертикального клапана, перекрывается спускной проход.
6. Уровень воды понижается, и поплавок опускается, освобождая путь для наполнения сливного бачка.
7. При достижении максимального уровня жидкости и подъёме поплавка, перекрывается кран, приостанавливая поступление воды.

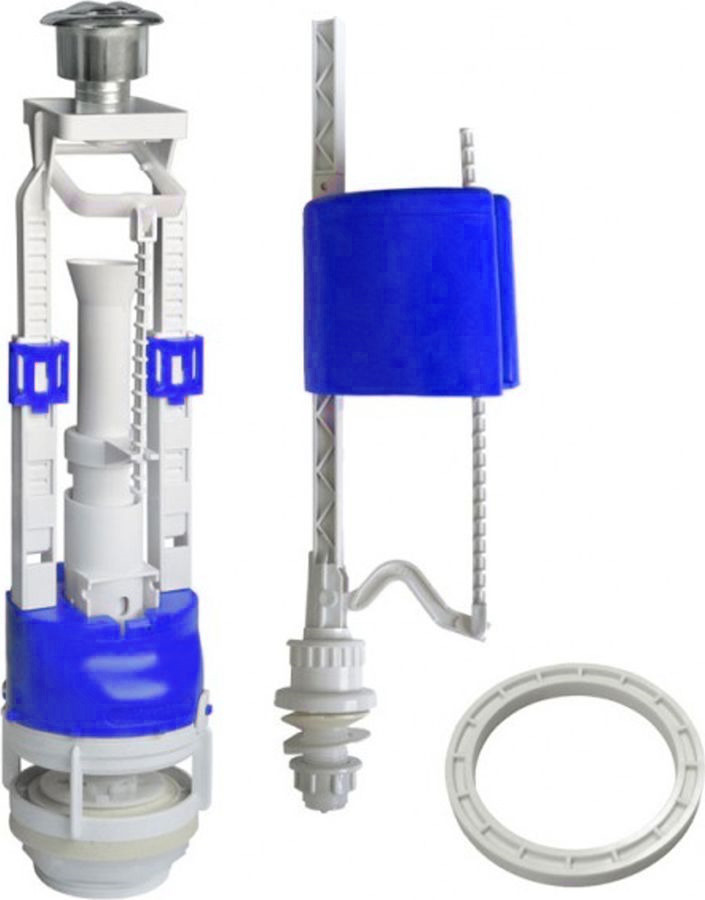

Арматура для бачка унитаза с нижней подводкой

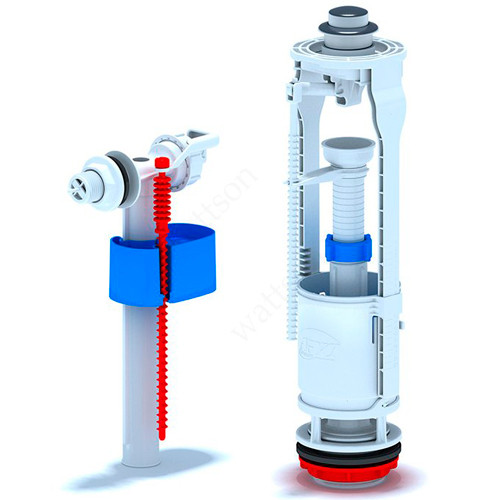

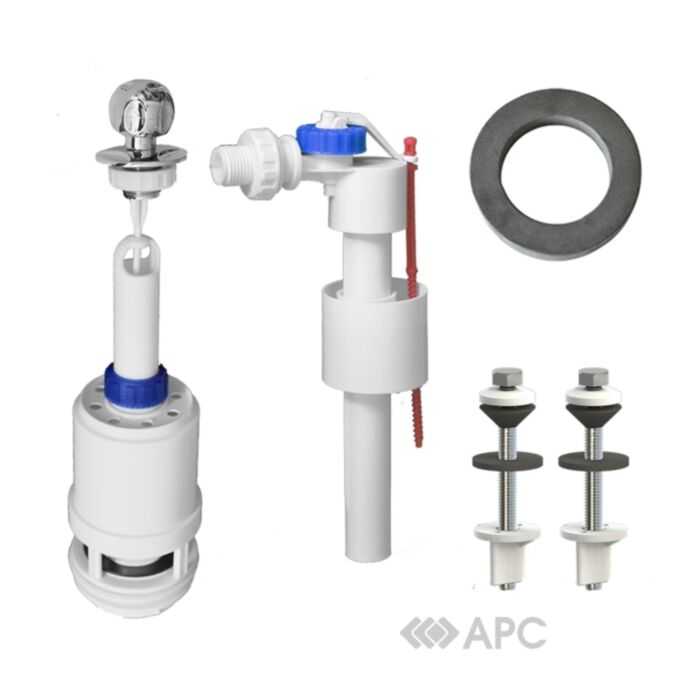

Нижняя арматура включает следующие элементы:

1. Поплавок. Его роль — ограничение уровня воды в бачке.
2. Направляющая. По ней движется поплавок.
3. Спусковое устройство. В него входит стакан, в который при смыве унитаза опускается поплавок и тяги, связанной одним концом с поплавком, а другим с элементом для запора жидкости.
4. Мембранный клапан.

Арматура для бачка унитаза с нижней подводкой воды.

К преимуществам арматуры этого вида относится отсутствие шума при наполнении бака водой. Конструкция нижней арматуры предельно проста, следовательно, служит она долго. Конструктивно она устроена так, что наливной шланг можно спрятать.

Работает нижняя арматура по такой схеме:

1. Когда из бачка спускают воду, поплавок по направляющей уходит вниз.
2. Тяга сообщает усилие, провоцирующее запирание клапана. Вода в накопительный резервуар не подается.

Отличительной особенностью этой арматуры является прямая зависимость мембранного клапана от качества, поступающей в бачок воды. В идеале она должна проходить предварительную фильтрацию, в противном случае возможно засорение деталей. В этом случае затрудняется подачи воды в резервуар.

Эстетичность конструкции — несомненный плюс арматуры для бачка унитаза с нижней подводкой, но при его ремонте приходится столкнуться с некоторыми трудностями. Они связаны с неудобным расположением арматуры.

Запорные элементы выходят со строя из-за нарушения герметичности поплавка, в результате чего происходит его затопление. Жидкость в накопительный резервуар поступает постоянно и через переливную трубу сбегает в унитаз.

Протечка возможна в зоне подключения из-за слабой фиксации гайки или по причине повреждения резиновой прокладки.

Как выбрать арматуру для сливного бачка унитаза

Главное требование к арматуре бачка — долгий срок службы без ремонта. При покупке унитаза следует заглянуть в бачок или попросить продавца-консультанта показать арматуру отдельно.

Основные рекомендации при покупке унитаза

Специалисты советуют придерживаться следующих правил:

1. Не выбирать сложные механизмы. У них чаще бывают неисправности, а ремонтировать их непросто. Конструкция должна быть простой и предельно понятной.
2. Лучше выбирать конструкции с фиксацией поплавка и клапана для дозирования подачи жидкости к боковой стенке. Нижний подвод — слабое место, здесь чаще всего возникают протечки.
3. Выбор эксклюзивного варианта арматуры — не очень удачное решение. Типовую конструкцию ремонтировать легче, в случае необходимости, её можно просто заменить.
4. Большое значение имеет качество пластмассовых деталей. Материал должен обладать достаточной прочностью, устойчивостью к скачкам температуры, механическим нагрузкам.
5. Следует обратить внимание на торговую марку. Бывает, что недорогие модели от неизвестного производителя имеют брак.

Выбрав компакт-вариант сливного бачка, следует быть готовым к тому, что могут возникнуть сложности с заменой арматуры. Часто мембраны импортного производства не рассчитаны на воду с агрессивными примесями, что в реальных условиях приводит к быстрому их износу.

Выбор по конструктивному исполнению арматуры слива

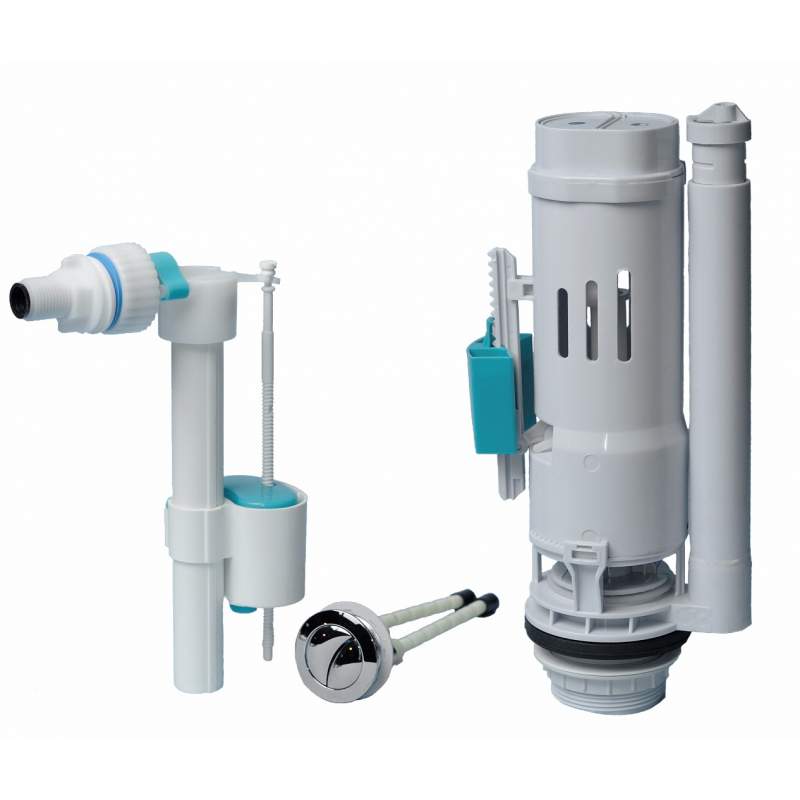

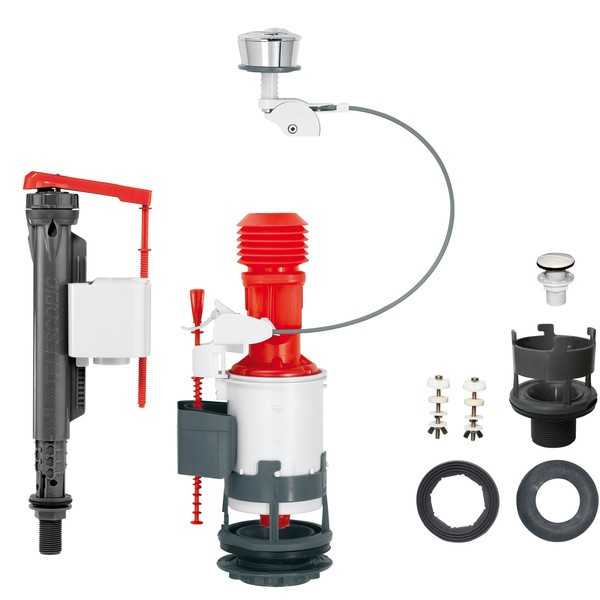

У разных моделей сливная арматура отличается конструктивным исполнением. Есть кнопочные варианты полного слива, некоторые модели оснащены двумя режимами спуска, специальной функцией, позволяющей прерывать спуск воды.

Двухрежимная кнопка — аналог клавиши. В одной из позиций она выпускает жидкость полностью, в другой — только часть. Функция спуска с прерыванием позволяет как перекрыть слив, так и разблокировать его.

Материал арматуры

Большинство арматуры изготовлено из полимерных материалов. Свойства входящих в них составляющих определяет долговечность и качество работы механизма.

Металлическая арматура является наиболее прочной, стойкой к механическим воздействиям. Производители используют цельный вариант такой арматуры исключительно в элитных моделях. Раздельную систему можно встретить в любом унитазе.

В современных моделях смывных бачков долговечность арматуры в основном зависит от срока службы элементов из резины и от влияния на них воды разной жесткости. Замена этих деталей позволяет эксплуатировать арматуру и в дальнейшем.

Установка и замена сливной арматуры

Прежде чем приступить к монтажу или замене арматуры нужно подготовить необходимые инструменты: трубный и другие ключи, пассатижи. В качестве дополнительных материалов требуется уплотнительная лента, прокладки разных диаметров, гибкие патрубки. Если в бачке имеется два отверстия, потребуется декоративная заглушка, чтобы закрыть неиспользуемое отверстие.

Часть арматуры устанавливают ещё до монтажа бачка, а после другую часть. Первый этап предусматривает установку основы сливного механизма. Фиксируют её при помощи пластмассовой гайки. Далее, на гайку надевают резиновую уплотнительную прокладку и крепят собственно бачок.

Следующий шаг — монтаж устройства, ответственного за поступление воды и подключение рукавов от водопровода.

В ходе установки обязательно регулируют поплавок, рычаги, клапан. Выставляют поплавок так, чтобы он обеспечивал нужный для слива объём воды. Поплавок из пенопласта регулируется просто — его перемещают по планке. Пластиковый — путём изменения угла между планками.

Как выглядит установка арматуры можно посмотреть в следующем видео:

Ремонт арматуры для унитаза

Сливной бачок ломается не так уж редко. При этом не обязательно вызывать сантехника, изучив принцип действия арматуры, можно устранить неисправности самостоятельно.

Основные неисправности

Среди возможных дефектов чаще всего встречаются:

• большой расход воды;
• протечка;
• слабый слив;
• выработка прокладок.

Недостаточный слив может наблюдаться в результате непроходимости сливного канала.

Протечка может объясняться прибавлением воды через перелив либо износ поплавка. В случае перелива арматуру настраивают на умеренное потребление воды. Для этого изгибают рычаг или выполняют регулировку крепежного винта. Во втором случае поплавок утяжеляют, добавляя металлические подвесы или меняют его на новый.

Устранение неисправности впускного клапана

В этом узле чаще всего наблюдается нарушение качества запирания. Происходит это из-за срабатывания эластичной манжеты или резиновой пробки. Для ремонта выпускной клапан необходимо снять. Перед этим перекрывают кран и сливают из бачка воду. Далее, вывинчивают кнопку слива, снимают крышку, отвинчивают гайку накидную, посредством которой клапан прикреплен к проходной втулке.

Клапан имеет на обратной стороне небольшое коромысло, оно связано с рычагом поплавка или штангой. В этом месте кроется проблема клапана любого вида. Чтобы устранить неисправность предпринимают следующие шаги:

1. Приводной рычаг выводят из зацепления с этим коромыслом.
2. Само коромысло удаляют. Как правило, оно закреплено в корпусе клапана парой штифтов.
3. Проверяют состояние пробки, запрессованной в пластиковый стаканчик, находящийся на противоположной стороне коромысла. Её вынимают и поворачивают к носику подачи воды ровной стороной. Если это уже когда-то делали, пробку разрезают, при этом получается два ровных торца. Половинки складывают и запрессовывают в стакан обратно.

Клапаны мембранного типа теряют герметичность, когда резиновый диск деформируется, причиной может быть и недостаточное давление поплавка на клапан. В этом случае регулируют стакан, располагая его ниже. Есть и другой вариант — к поплавку снизу подсоединяют кубик из пенопласта. Когда эти действия не дают нужного результата, меняют мембрану.

Устранение неисправности кнопки

В этом узле может возникнуть заклинивание, неудовлетворительный ход, полное неподчинение воздействию. В старых моделях кнопка работала путем её воздействия на зубчатую рейку. Последняя передавала движение шестерне, на которой закреплен длинный рычажок. На конце рычага закреплена цепочка, через которую осуществлялся подъём мембраны. Проблему устраняли через более сильное натяжение цепочки. Зубья на рейке также могли сработаться. Для устранения неисправности её поворачивали тыльной стороной.

Современные сливные клапаны оснащены рычажным механизмом, являющимся более надежным. Возможна только его неправильная центровка. Чтобы избежать этого резьбу на корпусе клапана слива располагают точно по центральной оси отверстия. Если это условие нарушено, верхнюю упорную пластину микролифта смещают в нужную сторону.

Причина такой неполадки, как непоступление воды в бачок, замусоривание участка клапана в самом узком месте. В этом случае бачок следует опорожнить, а клапан совместно с поплавком и рычагом откручивают. Затем с помощью иголки прочищают узкий проход, через который жидкость заходит в бачок.

Остатки мусора промывают, предварительно открыв вентиль входного патрубка. Если вода проходит свободно, вентиль закрывают и все элементы устанавливают на место.

Если нужно выполнить замену любой детали арматуры, лучше взять негодный элемент в магазин. В этом случае можно приобрести деталь полностью идентичную сломанной.

Регулировка и настройка сливной арматуры

Нижнюю арматуру регулируют путём вращения настроечного винта. Он устанавливает положение поплавка по относительно тяги. Для максимального наполнения ёмкости винт проворачивают против часовой стрелки. Если требуется минимальное наполнение — выполняют регулировку по часовой стрелке.

Путём перемещения камеры поплавка вдоль штанги настраивают уровень жидкости в бачке. Когда рычаг имеет повышенный размер уровень можно повысить и наоборот. Для этого достаточно отвинтить крепежный винт, установить его в нужной позиции и зафиксировать.

Поплавок можно переместить по зубчатой пластмассовой тяге. Уровень воды в моделях с металлической штангой можно изменить, подогнув штангу в нужную сторону.

Освоив принцип устройства сливного бачка, можно разобраться со всеми проблемами своими силами. Даже если поломку будет устранять сантехник, можно оценить и принять его работу. Решая, какую арматуру выбрать, следует помнить, что механизмы с верхним подключением дешевле, проще, а нижняя подводка также может быть надежной, если соблюдены все правила установки.

Как заменить протекающий сливной клапан водонагревателя

По

Аарон Стикли

Аарон Стикли

Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 30. 05.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Как и все водяные клапаны, сливной клапан вашего водонагревателя может изнашиваться и давать течь. Часто это происходит после осушения водонагревателя в рамках регулярного технического обслуживания устройства, но это может произойти в любое время. Хотя вы можете отремонтировать аналогичные клапаны, такие как садовые патрубки, не стоит пытаться ремонтировать сливной клапан водонагревателя; если ремонт не увенчается успехом, у вас будет утечка воды, которая может снизить эффективность вашего обогревателя и нанести ущерб вашему дому.

Сменные дренажные клапаны легко доступны и просты в установке. Просто убедитесь, что вы используете новый клапан, который соответствует старому. Вы можете купить клапаны через интернет-магазины запчастей для бытовой техники (используя номер модели вашего водонагревателя) или просто отнести старый клапан в местный центр бытового обслуживания или к поставщику сантехники, чтобы найти точную замену.

Сливной клапан задерживает всю воду в баке, поэтому, по понятным причинам, вы должны полностью слить бак, прежде чем снимать старый клапан. Выполните все необходимые действия по отключению водонагревателя перед сливом воды из бака. Это гарантирует, что горелка резервуара (для газового нагревателя) или элементы (для электрического нагревателя) не включатся, пока резервуар опорожняется.

Как только новый клапан будет установлен, вы можете снова наполнить бак и сразу же начать нагревать воду. Как и при сливе, важно соблюдать правильную последовательность при повторном наполнении.

Оборудование/инструменты

• Садовый шланг
• Разводной ключ или пассатижи

Материалы

• Лента сантехника
• Новый сливной клапан

Ель / Кевин Норрис

1. Отключить питание или газ

   • Отключите питание электрического водонагревателя , выключив соответствующий выключатель в электрощитке дома (коробка выключателя).
   • Выключите подачу газа к газовому водонагревателю , повернув ручку управления в положение PILOT. Это предотвратит возгорание горелок, но запальник должен оставаться включенным, чтобы вам не пришлось перезапускать его позже. В качестве альтернативы можно перекрыть подачу газа, закрыв вентиль на газовой линии рядом с водонагревателем.

   Дайте водонагревателю остыть в течение нескольких часов, прежде чем приступать к опорожнению бака и замене сливного клапана.

   Ель / Кевин Норрис

2. Отключить подачу воды

   Закройте вентиль на трубе подачи холодной воды, которая ведет к водонагревателю. На линии в верхней части бака нагревателя должен быть вентиль. В качестве альтернативы, основной кран подачи воды в ваш дом может быть перекрыт.

   Ель / Кевин Норрис

3. Слить бак

   Подсоедините садовый шланг к сливному клапану водонагревателя и протяните шланг к ближайшему стоку в полу или на улицу. Откройте предохранительный клапан температуры и давления (клапан T&P) сбоку или сверху бака, переведя рычаг в открытое положение. Это позволяет воздуху попадать в резервуар, чтобы предотвратить всасывание, которое может препятствовать сливу.

   Полностью откройте сливной клапан, чтобы начать опорожнение бака. У некоторых клапанов есть ручки; у других есть шлицевой шпиндель, который можно поворачивать с помощью отвертки с плоской головкой. Будьте осторожны при сливе бака, так как вода может быть еще очень горячей.


   Дайте баку полностью слиться, затем закройте клапан T&P, опустив его рычаг и позволив ему вернуться в закрытое положение.

   Ель / Кевин Норрис

4. Снимите старый дренажный клапан

   Отсоедините шланг от сливного клапана. Снимите сливной клапан с бака, повернув его против часовой стрелки с помощью большого разводного ключа, трубного ключа или пассатижей.

   Ель / Кевин Норрис

5. Установите новый сливной клапан

   Обмотайте резьбу нового клапана сантехнической лентой и вручную вкрутите его в сливное отверстие бака. Затяните клапан гаечным ключом, остановившись, когда выход клапана будет направлен вниз, в том же положении, что и старый клапан. Убедитесь, что клапан полностью закрыт, полностью повернув рукоятку по часовой стрелке.

   Ель / Кевин Норрис

6. Заполните водонагреватель

   Откройте кран горячей воды на любом кране в доме. Откройте вентиль на линии подачи холодной воды, чтобы начать заполнение бака водонагревателя. Когда из крана потечет вода, бак будет полным, и можно закрыть кран.

   Совет

   Когда бак наполнится, ненадолго откройте все краны в доме, чтобы удалить воздух из водопроводных линий. Воздух и вода будут хлестать громко, поэтому лучше сделать это сейчас и не удивляться этому позже.

   Ель / Кевин Норрис

7. Включите питание или газ

   Включите питание электрического нагревателя или поверните пилотную ручку в положение ON для газового нагревателя. Водонагреватель начнет нагревать воду в баке. При необходимости повторно зажгите запальник, следуя указаниям производителя.

   Ель / Кевин Норрис

8. Проверьте клапан на наличие утечек

   Немедленно проверьте новый сливной клапан на наличие утечек и периодически проверяйте его на следующий день или около того, просто чтобы убедиться, что с клапаном все в порядке.

   Ель / Кевин Норрис

Что такое сливной клапан? (с изображением)

`;

Джеймс Бэк

Дата последнего изменения: 16 сентября 2022 г.

Сливной клапан представляет собой механическое устройство, используемое для выпуска избыточного или нежелательного количества жидкости или газа из резервуара для хранения, сосуда или контейнера. Клапан обычно открывается поворотом винта или рукоятки, хотя некоторые дренажные клапаны открываются автоматически при достижении заданного давления или температуры. Когда клапан открыт, жидкость или воздух вытекают из резервуара для хранения под действием силы тяжести или перепада давления.

Сливной клапан обычно состоит из полого цилиндрического корпуса и штока. Стержень расположен перпендикулярно оси полой части корпуса. Жидкость или газ протекает через полую часть корпуса, когда шток открыт. При повороте шток перекрывает путь через тело, эффективно предотвращая утечку жидкости или газа. В некоторых конструкциях дренажных клапанов шток сам блокирует поток, в то время как в других шток используется для подъема или опускания заслонки, блокирующей поток. Эти ворота могут иметь форму диска или шара, в зависимости от конкретной конструкции.

Существует несколько различных типов сливных клапанов, начиная от простых резьбовых пробок и заканчивая автоматическими моделями с электрическим управлением. Простой клапан для слива масла в автомобиле, возможно, является наименее сложным, поскольку он состоит только из резьбовой пробки, вставленной в соответствующее резьбовое отверстие в масляном поддоне двигателя. Заглушка действует как шток клапана, и она приводится в действие простым удалением заглушки из масляного поддона. С другой стороны, существуют очень сложные клапаны, которые электрически управляются, чтобы открываться в заданное время или в ответ на определенные заданные пороговые значения температуры или давления.

Дренажные клапаны используются в различных областях. Например, они широко используются в воздушных компрессорах и линиях подачи воздуха. Клапан слива воздуха позволяет удалять потенциально опасные конденсаты, такие как вода, масло или ржавчина. Эти загрязнения могут накапливаться с течением времени и могут привести к закупорке воздуховодов или ослаблению резервуара для хранения. Избыток воды в системе может вызвать ржавчину внутренней части стальных резервуаров для хранения, т.к. Автоматические клапаны слива воздуха обычно используются на больших грузовиках с пневматическими тормозными системами для слива масла и воды, которые потенциально могут привести к отказу тормозов.

Сливной клапан водонагревателя используется для периодического слива воды и удаления загрязнений из водонагревателей. Со временем внутри водонагревателей может образоваться минеральная накипь, состоящая из кальция или других минералов. Отложения, такие как грязь или песок, также могут скапливаться на дне резервуара. Это снижает эффективность нагрева нагревательных элементов и может в конечном итоге привести к необратимому повреждению, если его не остановить. Периодическое открытие сливного клапана может позволить большинству этих загрязнений слиться из водонагревателя.

Все продукты – Фергюсон

ложь

категория

Нет подходящих результатов поиска

• Отопление и охлаждение

  (35414)

• Ванная сантехника

  (35351)

• Сантехнические детали и расходные материалы

  (27212)

• Трубная арматура

  (27180)

• Освещение и вентиляторы

  (18838)

• Инструменты

  (16787)

• Клапаны

  (12243)

• Дворник

  (9293)

• Насосы

  (9121)

• Охрана и безопасность

  (8948)

• Показать больше

торговая марка

Нет подходящего результата поиска

• jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq53t&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq53t&sr=everywhere” data-category-url=”/category/signature-hardware/_/N-zc3lcg&n=zbq53t&sr=everywhere”>

  Оборудование для подписи

  (11776)

• КОЛЕР

  (6216)

• jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq53t&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq53t&sr=everywhere” data-category-url=”/category/ford-meter-box/_/N-zbqrn6&n=zbq53t&sr=everywhere”>

  Счетчик Ford

  (3397)

• Моэн

  (2972)

• jsp?/category/proflo/_/N-zbq6na&n=zbq53t&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/proflo/_/N-zbq6na&n=zbq53t&sr=everywhere” data-category-url=”/category/proflo/_/N-zbq6na&n=zbq53t&sr=everywhere”>

  ПРОФЛО®

  (2751)

• Компания Мюллер

  (2726)

• jsp?/category/rheem/_/N-zbrmod&n=zbq53t&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/rheem/_/N-zbrmod&n=zbq53t&sr=everywhere” data-category-url=”/category/rheem/_/N-zbrmod&n=zbq53t&sr=everywhere”>

  Рим

  (2599)

• Victaulic

  (2469)

• jsp?/category/jones-stephens/_/N-zbqrof&n=zbq53t&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/jones-stephens/_/N-zbqrof&n=zbq53t&sr=everywhere” data-category-url=”/category/jones-stephens/_/N-zbqrof&n=zbq53t&sr=everywhere”>

  Джонс Стивенс

  (2428)

• Американский стандарт

  (2323)

• Показать больше





org/ListItem” itemprop=”itemListElement”> Дом

Все продукты



Клапаны подачи и слива пара

Фильтры

Сортировать поСамые популярныеЦена: от низкой к высокойЦена: от высокой к низкойРейтинг: от низкой к высокойРейтинг: от высокой к низкойДата добавления: сначала новыеДата добавления: сначала самые старые

• Самые популярныеЦена: от низкой до высокойЦена: высокая к LowRating: от Low к HighRating: от High к LowDate Added: Newest firstDate Added: Oldest first

Все точки 56-1202 Шаровой клапан подачи пара 3/4″ NPT

Артикул № ap561202

274,99 $/шт.

194,25 $/шт.

Все насадки 56-1009 3/4″ x 1″ 90-градусный клапан подачи пара

Артикул #ap561009

43,49 $/шт.

NPT2 16-1 Градуарный паровой клапан со штоком 3 дюйма

Номер артикула#ap561021

128,49 $/шт.

Все точки 56-1101 Клапан подачи пара шарового типа 3/8″ FPT со штоком и рукояткой 5″

Номер артикула#ap561101

128,99 $/шт. Клапан подачи пара шарового типа FPT со штоком 10 дюймов и рукояткой

Номер артикула#ap561103

276,49 $/шт. #ap561104

234,99 $/каждый

Все баллы 56-1169Шаровой кран для слива пара; 1/2 “FPT

Номер предмета#AP561169

$ 146,49/Каждый

Все точки 56-1199 1/4″ NPT-дренажный клапан для паровых килограмм

Элемент №#AP561199

$ 45,49/каждый

Blodgett Клапан

Артикул#hp50907

352,00 $/шт.

Broaster 10650 Дренажный клапан

Артикул#hp210650

91,67 $/шт. 1-1/4″ (гайка с покрытием)

Номер артикула#hpke020554

789,20 $/шт.

Cleveland KE52623 Vlv,Drn,1/2 Fxf Neo #425,Chrm,

Номер позиции#hpke52623

22,98 $/шт. H.L.

Номер предмета#HPS106384

$ 960,23/Каждый

Cleveland S42749 DRN; MNFLD ASY; 600 мм; база; избранные

.

Артикул#hps427501

408,47 $/каждый

Cleveland S42752 Drn;Asy;Коллектор;Dir. Подключите

Номер предмета#HPS42752

$ 260,75/Каждый

Crown Steam 4918-1 Дренажный клапан (1/2)

Номер предмета#HP49181

$ 162. 44/Каждый

Foltret Corprate PB503440 $ 162.44/Каждый

FOLLETT Corprate PB501740 $ 162.44/Каждый

FOLLETT Corprate PB501740 $ 162.44/Каждый

FOLLET CRPORATE

115,44 $/шт.

Glastender 01000562 Дренажный клапан

Артикул#hp01000562

13,60 $/шт.

Groen NT1127 Дренажный клапан

Номер предмета#hpnt1127

$ 60,10/Каждый

Imperial 36245 Водяной клапан 3/4

Номер предмета#HP36245

$ 116,66/Каждый

Legion 440148 PET COCK 1/8IN

alemon 440148. Каждый

Низкая температура Индустрия 236800 Обработка из смелового сливного клапана

Номер предмета#HP236800

$ 32.50/Каждый

Montague 11733-1 Столевой клапан

Номер № HP117331

$ 429.75/75.75/75.75/75.75/CHIN0002 Southbend 4934-3 Сборка ручки дренажа

Номер предмета#HP49343

$ 260,90/Каждый

STERO 0A-101184 Эксцентричный дренажный клапан

Номер № HPA101184

$ 110,5326.

Номер предмета#HPA101251

$ 837,98/Каждый

STERO 0P-541077 КОМПЛЕКТ Ремонт штока клапана

Номер предмета#HPP541077

$ 344,56/Каждый

STERO 0P-5428428 $ 344,56/каждый

STERO 0P-5428428 $ 344,56/каждый

#HPP 5428428 $ 344,56/каждый

#HPP 0P-5428428 $ 344,56/каждый

. 0003

$223.68/Each

Stero 0P-546251 Valve

Item number#hpp546251

$836.33/Each

Stero 0P-546252 Rep Kit

Item number#hpp546252

$235.19/Each

Vollrath 23424-2 Drain Valve

Item number#hp234242

$36.80/Each

Groen NT1145 Autofill Water Valve

Item number#hpnt1145

$78.50/Each

Out of Stock

Enter an email to be notified
when product is back in stock:

Montague 1189-4 Valve W/Handle

Артикул#hp11894

42,40 $/шт.

Номер позиции#hpp546250

836,33 $/Каждый

Нет в наличии

Введите адрес электронной почты, чтобы получить уведомление
, когда товар снова появится на складе:

Наш ассортимент клапанов подачи и слива пара включает продукты, необходимые для замены изношенных или сломанные компоненты вашего оборудования. Ищете ли вы дренажные клапаны, которые обеспечивают правильный сток воды из ваших труб, или краны для контроля потока жидкости или газа в вашем оборудовании, мы предоставим вам все необходимое. Кроме того, вы можете выбрать серебристые или хромированные компоненты, чтобы они соответствовали существующим креплениям ваших приборов.

Если вы заметили, что ваши приборы засоряются, протекают или работают неэффективно, возможно, пришло время поискать новые клапаны подачи пара и слива. У нас есть продукты, совместимые с различными моделями оборудования, поэтому вы обязательно найдете именно то, что ищете. Кроме того, поскольку все эти элементы имеют прочную конструкцию, они прослужат долгое время, прежде чем вам потребуется их заменить. Пока вы покупаете товары для своей коммерческой кухни, обязательно ознакомьтесь с нашими напольными ковриками для влажных зон, фартуками для посудомоечных машин и прочными перчатками.

Также обязательно ознакомьтесь с другими замечательными товарами от All Points, Blodgett, Broaster, Cleveland, Crown Steam, Follett Corporation и Glastender.

Клапан слива масла EZ — самая простая замена масла!

АНГЛИЙСКИЙ・日本語

ЗАЯВЛЕН НА ПАТЕНТ

САМАЯ ПРОСТАЯ ЗАМЕНА МАСЛА

Заменить масло теперь легко благодаря клапану слива масла EZ!

Просто установите этот клапан и слейте моторное масло без каких-либо инструментов и без беспорядка. Поднимите рычаг этого шарового крана из никелированной латуни и поверните его на четверть оборота, чтобы открыть. Чтобы закрыть, верните рычаг в исходное заблокированное положение. Узнать больше…

Посмотрите, как это быстро и просто!

онлайн-дилеры

НАЙТИ ДИЛЕРА поблизости

найти клапан

КЛАПАН СЛИВА МАСЛА EZ

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Дополнительные концы шлангов Никелированный корпус Пластиковая крышка рычага Уплотнительное кольцо из витона Логотип с лазерной гравировкой

ПРОСТАЯ ЭКСПЛУАТАЦИЯ ПРОСТАЯ УСТАНОВКА ЭКОНОМЬТЕ ВРЕМЯ И РАСХОДЫ БОЛЬШЕ НЕТ ОБОРОТНОЙ РЕЗЬБЫ БОЛЬШЕ ОБОЖЖЕННЫХ РУК БОЛЬШЕ НЕТ 3 Грязных 904 ЗАМЕН МАСЛА 904 ПРОЧНАЯ КОНСТРУКЦИЯ

ДОПОЛНИТЕЛЬНЫЕ КОНЦА ШЛАНГА

Клапан слива масла EZ теперь предлагает новые и улучшенные ДОПОЛНИТЕЛЬНЫЕ КОНЦА ШЛАНГА . Вместо того, чтобы просто сливать масло из сливного отверстия клапана, вы можете присоединить дополнительные концы шланга к шлангу для слива масла из двигателя. Пользователь может выбрать ПРЯМОЙ КОНЕЦ ШЛАНГА или L-ОБРАЗНЫЙ КОНЕЦ ШЛАНГА прикрепить в зависимости от их применения. Просто привинтите конец шланга к клапану слива масла EZ и затяните его небольшим гаечным ключом. Наконечники шлангов взаимозаменяемы, поэтому их легко снять после замены масла. (Примечание: концы шлангов продаются отдельно)

Прямой

90 градусов

ПРЯМОЙ КОНЕЦ ШЛАНГА

• Легко ввинчивается в корпус клапана
• Для пользователей, предпочитающих использовать шланг для слива масла из двигателя
• Для масляных поддонов с боковым сливом
• Может сниматься после слива масла

---

Г-ОБРАЗНЫЙ КОНЕЦ ШЛАНГА

КОЛЕНО НА 90 ГРАДУСОВ

• Легко ввинчивается в корпус клапана
• Идеально подходит для предотвращения перекручивания шланга
• Регулируемый конец шланга – Вращается на 360°0040
• Зафиксируйте положение с помощью встроенной контргайки
• Для приложений с ограниченным зазором

---

ДЛЯ ВСЕХ ПРИМЕНЕНИЙ

8687

• Легковые автомобили
• Легкие грузовики
• Дома на колесах
• Фургоны
• Тяжелые грузовики
• Вспомогательные силовые установки

Автобусы Мотоциклы Генераторы и компрессоры Судовые двигатели Сельскохозяйственные тракторы Промышленные двигатели

ПРОЧНАЯ КОНСТРУКЦИЯ

Конструкция шарового клапана обеспечивает прямолинейный поток для быстрого дренажа и безупречное уплотнение в закрытом состоянии, двойное уплотнение для гарантированной работы без утечек. Конструкция шарового клапана маслосливного клапана EZ является отличной конструкцией, поскольку, в отличие от задвижек с пружинным приводом, она может выдерживать более высокое давление и вибрацию двигателя. Наши клапаны были рассчитаны и испытаны до 250 фунтов на квадратный дюйм. Клапан слива масла EZ включает конструкцию шарового клапана с никелированным корпусом для дополнительной защиты от элементов.

Сэкономьте деньги

Уменьшение затрат на техническое обслуживание с помощью клапана масляного слива EZ

• Устранение замороженных сливных заглушек
• Устранение урезанных нитей
• предотвратить повреждение двигателя.

ПРОСТАЯ УСТАНОВКА

Как установить:

             1. Снимите сливную пробку и слейте масло (НЕ ЗАТЯГИВАЙТЕ СЛИШКОМ!)
             3. Закройте рычаг и залейте моторное масло.
             2. Поверните рычаг назад, чтобы закрыть.
             3. Убедитесь, что рычаг полностью закрыт и зафиксирован в заблокированном положении.

(Для утопленных масляных поддонов может потребоваться адаптер.)

*Примечание. ), так как они представляют собой самозатягивающуюся коническую резьбу.

  ВНИМАНИЕ!
Для пользователей в экстремальных условиях, таких как внедорожники, сельскохозяйственные тракторы и лесозаготовительное оборудование (например, кукурузные поля, кустарники), рекомендуется использовать хомут для шланга, как показано ниже, для дополнительной безопасности. Зажимы для шлангов можно приобрести в любом хозяйственном магазине, и они всегда будут надежно удерживать рычаг закрытым в заблокированном положении.

ГДЕ КУПИТЬ

КАНАДА

ВЕЛИКОБРИТАНИЯ И ЕВРОПА

АВСТРАЛИЯ

ИЗРАИЛЬ

ПАКИСТАН

ТАЙВАНЬ

ДРУГИЕ СТРАНЫ

EZ LOCATOR LOCATOR

USA & International
Электронный09

To find out more, download a product brochure:

EZ Oil Drain Valve A. pdf

Download File

---

EZ Oil Drain Valve B.pdf

Загрузить файл

---

Дренажные клапаны и компоненты | Запчасти для стиральной и сушильной машин

Если ваша промышленная стиральная машина неправильно сливает воду, вам может потребоваться заменить сливной клапан или сопутствующие компоненты. К счастью, на сайте Parts4Laundry.com есть все запчасти для стиральных и сушильных машин, которые могут вам когда-либо понадобиться для ваших коммерческих единиц. Мы поставляем оборудование от различных дистрибьюторов запчастей для прачечных, поэтому вы можете делать покупки всех лучших брендов в одном удобном месте.

Имея в нашем ассортименте дистрибьюторов запчастей для прачечных, таких как Alliance и Speed ​​Queen, мы гарантируем, что вы найдете идеальную деталь для ремонта вашей стиральной или сушильной машины. Правильный дренаж необходим для любой стиральной машины, и у нас есть множество различных сливных клапанов, двигателей и уплотнений, которые помогут решить любую проблему, с которой вы столкнулись. Ищите у нас лучшие запчасти для коммерческих прачечных в любом месте онлайн!

Если у вас есть вопросы о каких-либо деталях стиральной или сушильной машины, которые вам могут понадобиться, не стесняйтесь обращаться к представителям нашей службы поддержки клиентов по телефону 1-800-89.9-9379. Наша команда готова помочь с понедельника по пятницу, поэтому вы можете быть уверены, что в конечном итоге закажете именно то, что вам нужно. Покупайте онлайн все лучшие запчасти для коммерческих прачечных сегодня на Parts4Laundry.com.

Сортировать по: Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию

• Быстрый просмотр В корзину

  Альянс

  F200166400 — Комплект 3-дюймового сливного клапана, 220–240 В

  Сейчас: $321,85

  Быстрый просмотр В корзину

• Быстрый просмотр В корзину

  Альянс

  803292 Сливной клапан гравитационный OEM 18-35LB 2 дюйма 208-240 В

  Сейчас: $306,53

  Быстрый просмотр В корзину

• Быстрый просмотр В корзину

  Альянс

  803293 ОЕМ гравитационный сливной клапан 18-35 фунтов 2ид 110-120 В нормально открытый

  Сейчас: $283,23

  Быстрый просмотр В корзину

• Быстрый просмотр В корзину

  Альянс

  F8504601 Пружина, сливной клапан DOD 408

  Сейчас: $4,82

  Быстрый просмотр В корзину

• Быстрый просмотр В корзину

  Альянс

  F200166300, F200166302, F038062800 3-дюймовый комплект дренажного клапана 110–120 В

  Сейчас: 299,04 $

  Быстрый просмотр В корзину

• Быстрый просмотр В корзину

  F8529701 – КЛАПАН, КОЛЛЕКТОР, 24DC, 3/4-11.
