Проблемы монтажа и эксплуатации систем канализации
1) Первая проблема, связанная с эксплуатацией смонтированных систем канализации, – присутствие запахов из канализации в жилых помещениях. Причин этому может быть много, но досаднее всего, что предпосылки для появления в жилых помещениях запахов из канализации заложены еще при монтаже. Запахи из канализации очень часто появляются зимой в квартирах на верхних этажах. Это связано с тем, что стояк не вентилируется из за того, что вытяжная часть канализационных стояков на кровле здания выполнена с отступлением от действующих норм и строительных правил, что, в свою очередь, приводит к обмерзанию вытяжной части стояка, сечение перекрывается льдом и в канализацию не поступает воздух. При сливе воды в канализацию от сантехнических приборов (раковина, умывальник, унитаз) в стояках возникает разряжение. Если разряжение больше высоты гидравлических затворов в сантехнических приборах, то происходит срыв гидрозатвора в каком-либо сантехническом приборе. Срыв гидрозатвора происходит всегда под так называемым «сжатым сечением» канализационного стояка. В рассматриваемом случае «сжатое сечение» – это обмерзшая часть стояка, поэтому срыв гидрозатворов происходит в квартирах, расположенных на самых верхних этажах. Методы борьбы с обмерзанием просты: достаточно убрать «флюгарку» и высота вытяжной части стояка должна быть в пределах 200–300 мм над уровнем кровли.
2) Если обратить внимание на установку сантехники в массовом строительстве, то мы заметим, что унитаз всегда располагается как можно ближе и самым первым от канализационного стояка. Это не прихоть строителей, а расположение, проверенное практикой. Сейчас, особенно в частных домах или элитных квартирах, сантехнику разносят по всему дому в соответствии с желанием жильцов. Канализация – система самотечная, и для ее работы необходим воздух. Если унитаз расположен достаточно далеко от стояка, то воздух, который необходим для нормальной работы канализации, может засасываться из расположенного рядом сантехнического прибора (умывальник, ванна, писсуар).
3) С шумами при работе канализации мы сталкиваемся, когда выпуск из стиральной или посудомоечной машины подключен к сифону раковины или умывальника. Слив грязной воды из машины производится насосом, скорость воды достаточно большая и, соответственно, необходимо большое количество воздуха (на 1л/c воды необходимо 25 л/с воздуха), и раковина издает хрипы или свист. В этом случае для нормальной и бесшумной работы канализации используются воздушные клапаны.
4) Если Вы подключаете выпуск из стиральной машины к сифону раковины или умывальника, то можете столкнуться еще с одной проблемой. Выпуск из стиральной машины не имеет обратного клапана, и канализационные стоки могут попасть в стиральную машину. Для решения этой проблемы применяются струйные обратные клапаны. Стиральная машина может сливать в канализацию воду с температурой 90 °C, поэтому сифоны из ПВХ применять нельзя (для сифонов из ПВХ температура воды не должна превышать 65 °С).
5) Строительными нормами предусмотрена установка трапов в технических помещениях, на чердаках или в подвалах: котельных, вентиляционных камерах, насосных, а так же в лечебных учреждениях, санаториях, домах отдыха, гостиницах и т.д. Трапы предусматриваются на случай аварийного сброса воды, теплоносителя или конденсата. Выпуск из трапов выводят в бытовую канализацию. В связи с тем, что трапы практически не используются, вода из трапов испаряется, гидрозатвор исчезает, и запахи из канализации беспрепятственно проникают в технические помещения. При общей системе вентиляции запах разносится по всему дому.Дело в том, что при высоте гидрозатвора 60 мм (вся российская система канализации рассчитывается и проектируется исходя из данной высоты гидрозатворов) реальная высота гидрозатворов в сантехнических приборах всегда в половину меньше, т.
6) К появлению запахов из канализации может приводить неправильное подключение к канализации сантехнических приборов или использование некондиционных для России сифонов. Основные проблемы возникают при подключении унитаза. Если раньше выпуск из унитаза зачеканивали в раструб чугунной трубы, то в настоящее время практически везде применяются канализационные трубы из ПВХ или ПП, но технология подключения унитаза осталась прежней – зачеканка. В итоге место соединения унитаза и канализационной трубы заделывается цементом. Унитаз – это керамика,камень, застывший цемент – также камень. Как бы хорошо мы не закрепляли унитаз, под нагрузкой он совершает микроперемещения. Труба тоже совершает перемещения (причин много, одна из них – температура в помещении 21 °С, сливаемая вода имеет температуру 7–10 °С. При изменении температуры трубы меняются линейные размеры трубы – укорачивается, затем удлиняется. Коэффициент линейного удлинения у пластиковых труб на два порядка больше, чем у чугуна.). Камень трется о камень и с течением времени в цементной заделке образуются микротрещены. При демонтаже такого унитаза на внутренней стороне цементных черепков видны черные широкие полосы – это и есть каналы, по которым запахи из канализации проникали в помещение. Для быстрого и качественного подсоединения унитазов выпускается целый ряд патрубков и монтажных манжетов, исключающих данную проблему.
7) В общественных туалетах можно столкнуться с другой проблемой – пересыхание водяного затвора у прибора, которым не пользуются.
В этом случае хотя бы раз в неделю технический персонал должен проверять на слив все приборы, либо устанавливаются сифоны для писсуаров с микропроцессорным управлением, у которых, помимо всего прочего, заложена функция контроля за уровнем воды в сифоне с автоматическим доливом.
8) Многие из нас, покупая импортную сантехнику (умывальники, ванны, душевые поддоны, биде, писсуары), покупают в комплекте к ней и сифоны. Были случаи, когда высота гидрозатвора в таких сифонах составляла всего 35 мм! Сифон с такой высотой гидрозатвора вообще не может работать с отечественной системой канализации, у него всегда будет «сорван гидрозатвор». Теперь представьте, что душевой поддон с таким сифоном вмонтирован в пол, а заменить сифон без демонтажа душевой кабины невозможно! Если такой сифон идет в комплекте, то его лучше заменить сразу. Мы рекомендуем использовать самоочищяющиеся сифоны. Эти сифоны имеют высоту гидрозатвора 60мм, а габаритную высоту всего 85 мм и могут устанавливаться практически под любой душевой поддон.
9) Запахи из канализации могут появляться в помещениях не только из-за сильного разряжения, но и из-за избыточного давления в безнапорной канализации. Все канализационные стояки в нижней части имеют перегиб, т. е. меняют свое направление с вертикального на горизонтальное. Многие по незнанию или из-за эфемерной выгоды делают такой перегиб одним отводом на 90°. В месте перегиба канализационные стоки меняют характер течения со стержневого на донное, и в этом месте образуется так называемое «сжатое» сечение. Воздух, увлекаемый вниз падающей водой, натыкается на «сжатое» сечение и резко останавливается. В результате этого в нижней части вертикального стояка создается зона избыточного давления (во много раз больше атмосферного). Если в этой зоне расположен отвод от какого-либо сантехнического прибора, то избыточное давление выдавит наружу водяной затвор и соответственно запахи из канализации.
Вторая проблема, которая может возникнуть с канализационной системой, – это затопление жилых помещений, находящихся ниже уровня земли, от обратного тока воды при возникновении внешнего подпора в наружной канализационной сети .
Третья проблема – это засоры канализационной сети. В большинстве случаев виноваты в этом мы сами. Что только не вытаскивали из канализации: и батон вареной колбасы, и домашние тапочки, и деревянные чурбаки, игрушки и пакеты с бытовым мусором.
10) Особо хочется сказать о домах, в которых количество сантехнических приборов в 2–3 раза превышает количество проживающих людей, так сказать дома «на вырост». Проблема заключается в том, что канализация должна самоочищаться, а для этого она должна работать. Например, если вы пользуетесь унитазом или ванной, условно говоря, раз в неделю или в две недели, то грязные стоки с нерастворенными в воде взвесями могут оседать в горизонтальном участке канализационной трубы. Если вы вторично сливаете воду в канализацию, то осевший мусор и грязь подхватываются водяным потоком и уносятся дальше. Раз за разом этот процесс повторяется. При сливе воды через достаточно большой промежуток времени канализационная труба, в которой осела грязь и мусор, может просохнуть. Эта грязь намертво присыхает к трубе, и смыть ее уже невозможно. Таким образом, в этом месте образовалось препятствие кана-лизационным стокам, которое теперь служит грязесборником. Все больше и больше в этом месте накапливается взвесей и мусора. В скором времени сечение трубы перекрывается и возникает засор. Нежелательно также использовать для канализации гофрированные трубы: любая ямка или бугорок в канализации – это грязесборник. Для самоочищения канализации необходимо достаточно частое ее использование. Вместе с тем необходимо устанавливать прочистки и ревизии. Если канализационные магистрали закрываются в ниши или короба, заделываются в стены или полы, то обязательно надо предусматривать возможность доступа к прочисткам и ревизиям.
виды, как работает, схемы установки
Сифон – один из обязательных элементов подключения сантехнического оборудования к канализационным сетям. В нем постоянно содержится небольшой объем воды, гидрозатвор, – для канализации он просто необходим, т.
к. предотвращает распространение негативных запахов. Чтобы подобрать сифон, стоит разобраться в этом вопросе, ведь правда?
Мы расскажем о том, каким образом гидрозатвор выполняет возложенные на него обязанности. Представленная вашему вниманию информация поможет без проблем определиться с оптимальными лично для вас разновидностями устройства. Достоверные сведения обеспечат возможность оценить практические стороны и совершить взвешенную покупку.
В статье предельно точно изложены конструктивные отличия различных моделей, описана специфика установки. Самостоятельным мастерам в работе поможет пошаговый инструктаж, фотоизображения и видео-руководство.
Содержание статьи:

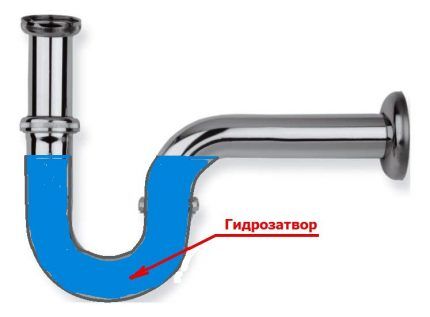

Принцип работы гидрозатвора
В каком бы месте канализационной сети не размещался гидравлический затвор, его назначение остается одинаковым:
- блокировать гидроудары для снижения нагрузки на канализационные устройства и трубы;
- предотвращать проникновение неприятных специфических запахов в жилые помещения.
Если гидрозатвор (или сифон) подобран верно, в доме царит благоприятная атмосфера, а канализационная сеть долгое время обходится без ремонта.
Конструкции гидрозатворов разных видов отличаются, однако все они так или иначе представляют собой трубы с изгибами определенной формы, порой оснащенные дополнительными тупиковыми или динамическими приспособлениями.
Одно из важнейших условий функционирования гидрозатвора – постоянное присутствие в его полости воды, которая играет роль преграды против проникновения наружу газов и неприятного запаха
Заслон из воды находится в сифоне постоянно. Если долго не пользоваться устройством (кухонной раковиной или унитазом), вода будет испаряться, и со временем все-таки появится в санузле или кухне.
Это же случится, когда после долгого отсутствия вы впервые произведете смыв. Но при постоянном пользовании объем воды в гидрозатворе постоянно обновляется, что препятствует застаиванию, соответственно, и появлению неприятного «аромата».
Конструктивные особенности гидрозатворов напрямую связаны с их назначением. Например, для унитазов характерна следующая конструкция: слив прямой, а выход, ведущий к канализационной трубе, – под наклоном
Все устройства канализации связаны между собой. Например, правильная организация предотвращает срыв затвора – явление, когда вода не задерживается в гидрозатворе, а сразу уходит в трубу. В этом случае сантехническое устройство лишается защитного барьера, и неприятные запахи поступают наружу – прямо в квартиру.
Галерея изображений
Фото из

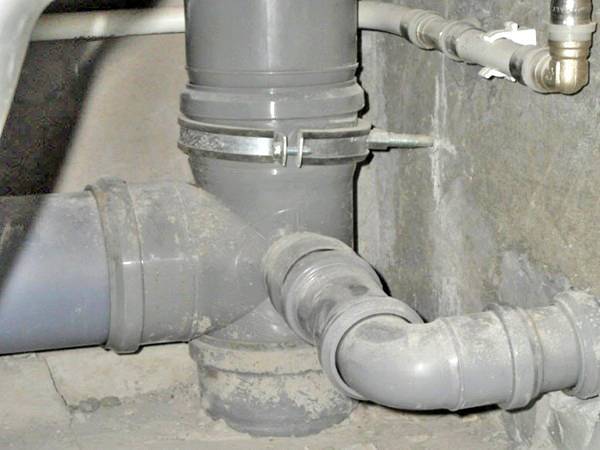

Гидрозатвор в подключении канализации
Обустройство выхода в наружную ветку
Конструктивные особенности гидрозатвора
Устройство гидрозатвора для группы приборов
Колено трубы с гидрозатвором
Удобное в прочистке устройство
Установка сифона на душевой поддон
Монтаж ревизии на гидрозатвор
Виды гидравлических затворов для канализации
Классификация устройств производится с учетом нескольких факторов, но главными являются конструкционные особенности. Исходя из технических нюансов, можно выделить шесть основных видов гидрозатворов, остановимся на каждом из них более подробно.
#1: Особенности коленной модификации
Коленный гидрозатвор можно определить по внешнему виду – он напоминает букву U. Преимуществом данного вида является прочность, позволяющая выдерживать максимальное давление в трубах. Пропускная способность устройства зависит от сечения трубы, которое не должно быть меньше выпуска сантехнического оборудования.
Основные места канализационной системы, в которых уместна установка коленных гидрозатворов – и унитаза. Иногда вместо одного подключают два сифона.
Для изготовления коленных устройств раньше использовали чугун и даже бронзу, но сейчас целесообразнее и дешевле применять современный материал – полипропилен, который отличается легкостью, надежностью и простотой монтажа
Существуют различные виды коленных сифонов. Одни из них представляют собой единое пластиковое устройство, не поддающееся регулировке.
При поломке его нужно демонтировать целиком.
Другие приборы состоят из нескольких частей, поэтому при необходимости можно наращивать длину труб и изменять их положение для того, чтобы отрегулировать объем воды. Положение труб фиксируют накладными пластиковыми хомутами и гайками.
Колено обладает двумя перегибами – на входе и на выходе. Точка второго перегиба должна находиться чуть ниже точки первого (на 5-6 см). Иногда для более надежного замка применяют S-образную конструкцию, принцип ее работы тот же самый.
Чистка коленных конструкций производится двумя способами:
- путем полного демонтажа устройства;
- специальным гибким тросиком.
Некоторые полипропиленовые модификации снабжены впуском для сливного шланга стиральной или посудомоечной машины.
Галерея изображений
Фото из
Коленная модель сифона
Комплектация коленного устройства
Вариант сборки для бокового подсоединения
Сборка с нижним подключением к канализации
#2: Преимущества бутылочного устройства
Данный вид гидрозатвора популярен на кухнях для оснащения для посуды. В процессе мытья тарелок и кастрюль в систему проникает часть пищевых отходов, что чревато возникновением засора.
Конструкция бутылочной модели задерживает остатки пищи, чем способствует сохранению эксплуатационных качеств канализации. Кроме того, бутылочное устройство сохраняет и свое основное назначение – предотвращение появления в жилье неприятных запахов.
Кроме труб, которые составляют основу любого гидрозатвора, данные вид оснащен дополнительным элементом – «бутылкой». Это своеобразный контейнер для сбора пищевого мусора. Отстойник находится ниже уровня сливной трубы, поэтому добраться до него при необходимости несложно.
Соединение двух частей бутылочной модели производится следующим путем: сначала вертикальная труба входит в расположенный ниже отстойник, затем горизонтальный патрубок выходит сбоку по направлению к канализационной трубе
Бутылочное устройство выполнено из полипропилена, но по прочности считается более слабым, чем коленный аналог.
Дело в том, что ненадежные соединения не могут выдержать сильный напор воды, поэтому данный вид применяется исключительно на кухне и абсолютно не подходит для оснащения туалета или ванной.
Засор в гидрозатворе возникает тогда, когда плотная масса из пищевых остатков полностью забивает отстойник и преграждает путь воде. Благодаря бутылочной конфигурации устранить засор очень легко.
Достаточно открутить накладную гайку, которой присоединяется отстойник, и вытряхнуть из него накопившийся мусор. Затем необходимо установить «бутылку» на место и плотнее затянуть гайку, иначе возможно просачивание воды.
Бутылочные конструкции полезны и с точки зрения сохранения предметов, случайно попавших в слив. Неосторожные хозяйки частенько доставали из отстойников свои кольца, соскальзывающие с пальцев во время мытья посуды мыльными средствами.
Галерея изображений
Фото из
Корпус бутылочного сифона
Комплектация бутылочного устройства
Слив с улавливающей решеткой
Гофрированная отводящая труба
#3: Устройство двухоборотного гидрозатвора
Конструкция двухоборотного гидрозатвора напоминает устройство коленного, но отличается более сложной конфигурацией. Сливная труба соединена с выходом сантехнического прибора, причем на стыке оснащена решеткой-фильтром для задерживания отходов, волос и прочего мусора.
Далее она плавно переходит в колено, которое заканчивается соединением с еще одной трубой. Последний элемент направлен в сток и находится под небольшим наклоном.
Некоторые двухоборотные модели оснащены ревизионным отверстием для чистки труб, плотно закрытым пробкой. Функцию отверстия иногда выполняет съемный фрагмент колена. Отверстие обычно расположено в самой нижней точке, а съемная деталь – в верхней
Бытовые двухоборотные конструкции ранее изготавливали из чугуна, сейчас – из полипропилена. Чугунные аналоги могут использовать только на промышленных предприятиях с увеличенными объемами стоков и высоким давлением в трубах.
Более презентабельно выглядят хромированные детали, которые по техническим характеристикам близки полипропиленовым.
Если сравнивать данную модель с бутылочной альтернативой, то второй вариант проще в обслуживании. Однако двухоборотное устройство более надежно в плане защиты от протечек и, благодаря простой регулируемой конструкции, может быть установлено даже в узких местах.
#4: Гофрированная модель – плюсы и минусы
Среди пропиленовых модификаций попадаются и гофрированные модели – прочные, гибкие, порой просто необходимые для обустройства канализационной системы в малогабаритных помещениях. Благодаря пластичности трубы гофру помещают в места, где сложно разместить другие виды конструкций.
Ее можно повернуть под нужным углом и направить в любую сторону, тогда как прочно закрепленный пластик имеет всего несколько вариантов положения.
Гофрированный гидрозатвор часто помещают под ванной, так как менее гибкие модели в узком пространстве между дном емкости и полом не помещаются. Один конец подключают к сливному отверстию, второй – к выпуску в канализационную трубу
Однако при выборе гофрированного варианта стоит знать о его единственном, но весомом недостатке. Ребристые стенки трубы будто созданы для сбора мусора: в них застревают остатки пищи, волосы, кусочки мыла, песок и другая грязь. Учитывая это, при монтаже гофры слив обязательно нужно снабдить фильтром в виде мелкоячеистой решетки.
Если долго не чистить гофрированный гидрозатвор, под воздействием грязи и лишнего веса он теряет прочность и эластичность. Со временем складки изнашиваются, начинают давать трещины и пропускать воду.
Установив гибкий сифон, обязательно следите за его состоянием и своевременно производите чистку. О загрязнении трубы можно догадаться по провисам, которые образуются в местах скопления жира и мусора.
Галерея изображений
Фото из
Гофросифон для подключения сантехники
Сифон из гофры в собранном состоянии
Кустарное формирование гидрозатвора
Использование в двухооборотном сифоне
#5: Принцип работы перелива
Еще один вид сифона – с переливом – также можно выделить в отдельную категорию, так как он обязательно оснащен дополнительной трубой.
Основное назначение оборудования перелива – предохранять квартиру от подтопления, если по какой-то причине при открытом кране вода перестанет уходить в слив.
Раковины, на которых устанавливают данное устройство, имеют дополнительное отверстие – в верхней части чаши, под смесителем. Когда уровень накопившейся в раковине воды достигает критической отметки, жидкость начинает поступать в это отверстие и далее, в гидрозатвор (+)
Обязательно системой перелива оснащают ванны. Такой метод предотвращает затопление, но, к сожалению, не способствует экономии. Если вы захотите набрать ванну и забудете вовремя выключить кран, вода, достигнув уровня перелива, будет благополучно покидать емкость и уходить в канализацию – вместе с вашими деньгами за оплату коммунальных услуг.
На рынке представлены как экономичные варианты из пластика, таки более прочные, но менее эластичные металлические модели. Минусы латунно-бронзового оборудования – в сложности монтажа и высокой стоимости.
Выбирая прибор, не забудьте осведомиться о его пропускной способности. Если перелив не будет справляться с объемом лишней жидкости, он бесполезен и даже опасен.
#6: Конструкция сухого затвора
Конструкция так называемого «сухого» затвора кардинально отличается от гидравлических аналогов. Он работает по принципу действия «ниппеля» и представляет собой трубу с резьбой, внутри которой установлен обратный клапан. В результате вода, поступающая внутрь устройства, не может вытечь обратно, ровно как и запах не имеет шанса покинуть трубу.
Монтаж таких устройств обоснован на нижних этажах многоэтажных домов, а также в местах, где водой пользуются реже (в банях).
Сухие затворы принципиально не устанавливают в кухонных мойках, использование которых максимально провоцирует создание засоров. Зато такие работают эффективно и служат долго в душевых кабинах, построенных своими руками.
Затвор «сухого» типа не нуждается в постоянном наличии воды внутри корпуса. Даже если он функционирует в связке с коленным устройством, его не нужно контролировать или регулировать
Существует несколько видов сухих устройств:
- мембранные, перекрывающиеся после слива воды эластичной мембраной;
- маятниковые, тяготеющие к мгновенному закрытию, если не поступает жидкость;
- поплавковые, закрывающие отверстие, когда вода уходит из слива (действующие по типу арматуры сливного бачка).
Последние часто изготавливают самостоятельно, обустраивая канализационную разводку в банях.
Самым простым считается принцип работы поплавкового затвора. Легкий вес держит поплавок на поверхности воды. Как только она стекает, поплавок опускается вниз и перекрывает слив
Если вдруг произойдет пересыхание канализационных коммуникаций в виду редкого пользования, благодаря сухому затвору неприятный запах вас не побеспокоит.
Ориентиры выбора гидрозатвора
Если вы устанавливаете или меняете сантехническое оборудование (ванну, раковину или унитаз), вам обязательно потребуется и сифон.
Для выбора устройства, полностью соответствующего сантехнике, необходимо учесть ряд факторов, среди которых:
- размеры устройства в сборе;
- тип сифона;
- материал, из которого изготовлены трубы и крепеж;
- количество сливов или дополнительных подключений;
- защита от возникновения засоров;
- диаметр входного отверстия и выпуска;
- наличие или отсутствие перелива.
Предположим, для мойки в кухне наиболее подходящий вариант – бутылочная модель, которая задерживает частицы пищи. Можно применит и коленное устройство, но тогда все отходы будут поступать в канализационную трубу, и со временем возникает риск образования засора.
Как для раковин, так и для ванны более эффективными считаются модели с переливом, препятствующие затоплению помещений. Рекомендуемый материал – полипропилен, но для отделки наружных частей лучше покупать модели с хромированными деталями
Если в проекте установка мойки или умывальника с двумя раковинами, пригодится прибор с двумя точками слива. Принцип работы его такой же, отличие только в конструкции.
Перед покупкой обязательно измерьте величину пространства, где будет производиться установка. Бывает так, что сифон просто не помещается в отведенном месте (особенно это касается тесного промежутка между ванной и полом). Если вы правильно выберете гидрозатвор, проблем с его монтажом и ремонтом будет намного меньше.
В случае, если гидрозатвор из сифона вытягивается в канализацию, систему модернизируют путем установки :
Галерея изображений
Фото из
Разновидности вакуумных клапанов
Защита гидрозатвора от смыва в канализацию
Подключение ванны к выпуску в канализацию
Вакуумное устройство на входе системы в унитаз
Инструкция по монтажу автоматического сифона
Установить бутылочный гидравлический затвор под мойкой кухонной раковины достаточно просто, под ванной – немного сложнее по причине неудобного расположения системы слива. Представляем инструкцию по монтажу автоматического сифона для ванной – усовершенствованного устройства, установку которого можно произвести своими руками.
Полный комплект можно приобрести в ближайшем магазине сантехники. Он состоит из трех значимых частей: 1 – пластиковая конструкция гидрозатвор + гофрированная труба; 2 – детали для оформления перелива; 3 – элементы крепежа для слива
Сначала оборудуем отверстие перелива. Для этого берем эластичную прокладку, которая идет в комплекте, и вставляем ее в отверстие на стенке ванны. Для более плотного примыкания можно использовать силиконовый герметик.
Крепим переливную конструкцию в отверстии, накручивая с внешней стороны хромированный элемент. Он снабжен штоком, на котором будет держаться барашек
Затем берем следующую деталь – барашек – и стараемся аккуратно закрепить ее на штоке болтом. Для этого потребуется небольшая плоская отвертка, которая сможет проникнуть сквозь маленькое отверстие в боковой части барашка.
Надеваем барашек на шток, вставляем конец отвертки в боковое отверстие и с небольшим усилием, но очень осторожно закручиваем фиксирующий болт
Далее переходим к нижней части и берем арматуру для оформления сливного отверстия.
Продеваем пластиковую деталь под ванной и вставляем в отверстие конец с резиновой прокладкой. Сверху в образовавшееся отверстие помещаем стандартную хромированную деталь с сеточкой
Среди крепежа находим длинный крепежный винт, который отвечает за фиксацию сифона, и вкручиваем его с верхней стороны, придерживая снизу конструкцию.
Сначала винт закручиваем руками, затем затягиваем ключом, но очень аккуратно, чтобы не сорвать резьбу. После окончания проверяем прочность монтажа
Осталось прикрутить гидрозатворный элемент. Сначала на пластиковый выход слива нанизываем резиновую прокладку, затем вставляем коленный затвор. Затягиваем наружную пластиковую гайку – конструкция готова.
Внешний вид установленного автоматического сифона. От сливного отверстия отходят две трубы: одна (гофрированная) – к переливному отверстию, вторая (изогнутая) – собственно коленный гидрозатвор
В последнюю очередь присоединяем к гидрозатвору полипропиленовый патрубок (прямой или гофрированный), ведущий к канализационной трубе.
Тестируем систему – наливаем полную ванну воды и проверяем работу перелива и сливного отверстия. Смотрим, нет ли протечек. Если обнаруживаем течь – более плотно подтягиваем гайки, а места соединений промазываем герметиком, но при условии, что их не придется в дальнейшем вскрывать для прочистки засора.
Подробно с последовательностью работ и правилами ознакомит статья, с содержанием которой мы рекомендуем ознакомиться.
Выводы и полезное видео по теме
Чтобы процесс монтажа проходил гладко и без ошибок, преследующих домашних сантехников-любителей, предлагаем просмотреть полезные видеоролики.
Видео #1. Лучший вариант для оснащения кухонной мойки:
Видео #2. Монтаж сифона при установке ванны:
Установка канализационного сифона – процесс, который одолеть по силам даже несведущему в сантехнических делах новичку. Если вы правильно определитесь с видом гидрозатвора и внимательно изучите инструкцию, останется только прикрутить несколько деталей. Работы на полчаса – а комфортная обстановка в доме и отсутствие неприятного запаха – на года.
Пишите, пожалуйста, комментарии в находящимся ниже блоке.
Нам и посетителям сайта интересны ваши рассказы, советы, краткие фото-репортажи об установке сифонов собственными руками. Задавайте вопросы по спорным моментам, которые, возможно, найдете в статье.
Практика эксплуатации канализационного оборудования HL в России — Нибко-юг
Практика эксплуатации канализационного оборудования HL в России Одной из важнейших проблем при эксплуатации систем канализации является присутствие неприятных запахов в жилых помещениях. На самом деле причин для этого может быть много. 1. Очень часто зимой в квартирах на верхних этажах появляются запахи из канализации. Это связано с тем, что вытяжная часть канализационных стояков на кровле здания выполнена с отступлением от действующих норм и строительных правил, что приводит к обмерзанию вытяжной части стояка, сечение перекрывается льдом и в канализацию не поступает воздух, получается так называемый невентилируемый стояк. Примечание: Здесь мы не говорим об эксплуатируемых кровлях, на которых вообще не возможна установка вентилируемых канализационных стояков. Но и эта проблема решается точно так же, как рассказано ниже. При сливе воды в канализацию от сантехнических приборов (раковина, умывальник, унитаз) в стояках возникает разрежение. Если разрежение больше высоты гидравлических затворов в сантехнических приборах, то происходит срыв гидрозатвора в каком-либо сантехническом приборе. Через этот прибор в канализацию поступает дополнительное количество воздуха и срыва гидрозатворов у других приборов не происходит. Срыв гидравлического затвора происходит всегда под так называемым «сжатым сечением» канализационного стояка. В рассматриваемом случае «сжатое сечение» – это обмерзшая часть стояка. Поэтому срыв гидрозатворов происходит в квартирах, расположенных на самых верхних этажах здания. В Москве зимой обмерзают более 87% вытяжных частей канализационных стояков. Методы борьбы с обмерзанием просты: достаточно убрать «флюгарку» и высота вытяжной части стояка должна находиться в пределах 0,15 – 0,3 м над уровнем кровли.
Если по какой-либо причине этого сделать нельзя, то можно установить в санузле «страдающей» квартиры воздушный клапан для невентилируемых стояков – HL900N или HL900NECO. (Включены в СП 40- 107-2003). 2. Строительными нормами предусмотрена установка трапов в технических помещениях на чердаках или в подвалах – это могут быть котельные, вентиляционные камеры, насосные. Трапы предусматриваются на случай аварийного сброса воды, теплоносителя или конденсата. Выпуск из трапов выводят в бытовую канализацию. Так как трапы практически не используются, вода из трапов испаряется, «гирозатвор» исчезает, и запахи из канализации беспрепятственно проникают в технические помещения. Если система вентиляции общая, то запах разносится по всему дому. Такая же точно проблема возникает в лечебных учреждениях, санаториях, домах отдыха, гостиницах и т.д. Дело в том, что при высоте гидрозатвора равной 60 мм (вся наша система канализации рассчитывается и проектируется исходя из такой высоты гидрозатворов), уровень воды в гидрозатворах сантехнических приборов как правило в половину меньше, и равно 30 мм. Это связано с работой самой системы канализации. Более того, из сифонов сантехнических приборов вода всегда испаряется, и уровень воды в гидрозатворе понижается в среднем на 1 мм в сутки. Еще быстрее вода испаряется из трапов, установленных в теплых полах. Для борьбы с этой проблемой у компании HL есть трапы с «СУХИМ» сифоном, т.е. даже с пересохшим сифоном трапы на 100% препятствуют проникновению запахов из канализации в жилые помещения. Например. Для санузлов с решетками из нержавеющей стали: вертикальный выпуск –HL310NPr, HL310NPrR; горизонтальный выпуск – HL510NPr, HL510NPrR, HL5100Pr, HL90Pr Для технических помещений с решеткой и подрамником из чугуна (максимальная нагрузка на трап до 1,5 тонн): вертикальный выпуск – HL310NPrG; горизонтальный выпуск – HL510NPrG Такие трапы успешно эксплуатируются на многих объектах в нашей стране. 3. Во всех нас живут и дизайнер и конструктор, и все мы хотим подвигать не только мебель, но и сантехнику.
Если обратить внимание на установку сантехники в массовом строительстве, то мы обязательно заметим, что всегда унитаз располагается как можно ближе и самым первым от канализационного стояка. Это не прихоть строителей – это проверено практикой. Сейчас, особенно в частных домах или элитных квартирах, сантехнику разносят по всему дому и как душе угодно. Давайте по глубже рассмотрим процесс работы канализации. Допустим, что ближе к стояку мы поставим ванну и умывальник, а унитаз отодвинем подальше. При сливе бачка унитаза вода устремляется по горизонтальному лежаку к канализационному стояку. Канализация – система самотечная и для ее работы необходим воздух. Что происходит? К стояку движется вода, а навстречу из стояка идет воздух. Они встречаются в лежаке и труба начинает «дышать», т.е. издает булькающие, свистящие, хрипящие звуки. Если же унитаз расположен достаточно далеко от стояка, то воздух, который необходим для нормальной работы канализации, может засасывать из расположенного рядом сантехнического прибора (умывальник, ванна, писсуар). В этом случае с прибора, из которого в канализацию засасывает воздух, срывает водяной затвор. О последствиях мы уже говорили выше. С шумами при работе канализации мы можем столкнуться и в случае, когда выпуск из стиральной или посудомоечной машины подключаем к сифону раковины или умывальника. Слив грязной воды из машины производится насосом, скорость воды достаточно большая и, соответственно, необходимо большое количество воздуха (на 1 л/c воды необходимо 25 л/с воздуха), и раковина издает хрипы или свист. В этом случае – для нормальной и бесшумной работы канализации можно использовать воздушные клапана HL904 или HL903. Если Вы подключаете выпуск из стиральной машины к сифону раковины или умывальника, то можете столкнуться еще с одной проблемой. Выпуск из стиральной машины не имеет обратного клапана, и канализационные стоки могут попасть в стиральную машину (такие случаи в нашей практике были). Еще одно замечание касается материала, из которого сделан сифон.
Стиральная машина может сливать в канализацию воду с температурой 90°C. Сифоны из ПВХ применять нельзя (для сифонов из ПВХ температура воды не должна превышать 65°С). Компания HL все сифоны выпускает из ПП, и во всех сифонах с возможностью подключения стиральной машины применяет струйные обратные клапаны. Примечание: При ремонте квартиры или строительстве загородного дома можно использовать встроенные сифоны для подключения стиральной машины: к канализации – HL400, HL404, HL440; к канализации и водопроводу – HL405, HL406; к канализации, водопроводу и электросети – HL406E. Сифон HL404.1 оборудован воздушным клапаном и практически все сифоны оборудованы обратными клапанами. 4. К появлению запахов из канализации может приводить неправильное подключение к канализации сантехнических приборов или использование «некондиционных» для России сифонов. Основные проблемы возникают при подключении унитаза. Многие из нас знают, что раньше выпуск из унитаза зачеканивали в раструб чугунной трубы. В настоящее время практически везде применяются канализационные трубы из ПВХ или ПП, но технология подключения унитаза осталась прежней – зачеканка. Как бы хорошо мы не закрепляли унитаз, под нагрузкой он совершает микроперемещения. Камень трется о камень и с течением времени, в цементной заделке образуются микротрещены. При демонтаже такого унитаза на внутренней стороне цементных черепков видны черные широкие полосы – это и есть каналы, по которым запахи из канализации проникали в помещение. Для быстрого и качественного подсоединения унитазов компания HL выпускает целый ряд патрубков и монтажных манжет: HL200, HL201, HL202, HL203, HL204, HL205, HL209, HL210, HL222, HL224, HL225, HL227 и т.д. Многие из нас, покупая импортную сантехнику (умывальники, ванны, душевые поддоны, биде, писсуары), покупают в комплекте к ней и сифоны. Были случаи, когда высота гидрозатвора в таких сифонах составляла всего 35 мм!!! Сифон с такой высотой гидрозатвора вообще не может работать с нашей системой канализации, у него всегда «сорван гидрозатвор».
Теперь представьте, что душевой поддон с таким сифоном вмонтирован в пол, а заменить сифон без демонтажа душевой кабины невозможно! Если такой сифон идет в комплекте, то его лучше заменить сразу. Мы рекомендуем использовать самоочищяющиеся сифоны HL514/SN-80 или HL514/SNV (для душевой кабины с парогенератором). Эти сифоны имеют высоту гидрозатвора 60 мм, а габаритную высоту всего 85 мм и могут устанавливаться практически под любой душевой поддон. 5. Запахи из канализации могут появляться в помещениях не только из-за сильного разрежения, но и, из-за избыточного давления в безнапорной канализации. Все канализационные стояки в нижней части имеют перегиб, т.е. меняют свое направление с вертикального на горизонтальное. Многие по незнанию или из-за эфемерной выгоды делают такой перегиб одним отводом на 90°. Вместе перегиба канализационные стоки меняют характер течения со «стержневого» на «донное» и в этом месте образуется так называемое «сжатое» сечение. Воздух, увлекаемый вниз падающей водой, натыкается на «сжатое» сечение и резко останавливается. В результате этого в нижней части вертикального стояка создается зона избыточного давления (во много раз больше атмосферного). Если в этой зоне расположен отвод от какого-либо сантехнического прибора, то избыточное давление выдавит наружу водяной затвор и соответственно запахи из канализации. Бороться с таким явлением очень сложно. Во-первых, необходимо заменить отвод на 90° – на два по 45°, – на три по 30°, – на четыре по 22°. Чем меньше угол отвода, тем лучше! Если это не поможет, тогда необходимо прокладывать воздушную магистраль для отведения избыточного давления воздуха в какую-либо часть канализационного стояка, расположенную непосредственно под «сжатым» сечением. Это сложно, трудоемко и в каждом конкретном случае надо решать эту задачу особо. От этого явления страдают жильцы первых этажей. Примечание: не надо думать, что данная ситуация возникает только в высотных домах. В коттеджах эта проблема встречается даже чаще, чем мы думаем, и в некоторых случаях бороться с ней еще сложнее.
Всё оборудование фирмы HL сертифицировано в России (имеет сертификат соответствия ГОСТ Р) и соответствует всем европейским стандартам. За высокое качество продукции и культуру производства фирма HL Hutterer & Lechner GmbH с 1995 года имеет сертификат качества ISO 9001.
Неисправности гидрозатвора
Категория: Ремонт трубопроводной сети
Неисправности гидрозатвора
Отсутствие воды. Отсутствие воды в гидрозатворе может быть обусловлено ее испарением или срывом гидрозатвора.
Испарение воды в гидрозатворе наблюдается при длительном бездействии сантехнического прибора. Именно по этой причине при отсутствии жильцов в квартире свыше двух недель на этот период гидрозатворы сантехнических приборов следует залить машинным маслом или другой жидкостью, которая слабо испаряется.
Срыв гидрозатвора. В случае, если сорван гидроза-твор, то из него в стояк отсасывается вода. Причиной этого является вакуум, который возникает в стояке при движении больших объемов воды. Срыв гидрозатвора может также иметь место при больших длинах и уклонах подводок к сантехническим приборам, когда при сбросе воды из заполненного прибора резко понижается давление и гидрозатвор с трубопроводом начинает работать подобно сифону. Это явление получило наименование «самосифонирование». Если вы слышите громкие хлопающие звуки, то это есть свидетельство того, что произошел срыв гидрозатвора.
Причиной срыва гидрозатвора может также стать нарушение вентиляции канализационной сети из-за попадания посторонних предметов с крыши в вытяжную часть стояка или же его обмерзание в зимнее время. Для того, чтобы стояк не обмерзал, его вытяжную часть на плоской кровле следует уменьшить до 200 мм.
На скатных кровлях лучше иметь высоту вытяжной части в пределах 350—400 мм. Если всего этого недостаточно, то при капитальном ремонте системы на чердаке нужно объединить несколько стояков в одну вытяжную часть диаметром 100—125 мм.
При малом диаметре стояка также может произойти срыв гидрозатвора; в лучшем случае — частичное засорение.
Гидрозатвор срывается у сантехнического прибора, который расположен ближе всех по вертикали к месту засора. Для того, чтобы устранить эту неисправность, необходимо прочистить участок стояка выше этого прибора.
Дефект сифона. Наиболее часто встречающимся дефектом полиэтиленового бутылочного сифона является укороченная перегородка. В результате этого водяной затвор в сифоне небольшой и отсасывается при слитии воды в фаянсовый умывальник. Запахи из стояка проникают в ванную комнату, а затем в жилое помещение. Сифон с таким дефектом подлежит замене.
Ремонт трубопроводной сети – Неисправности гидрозатвора
в ванной, в туалете, на кухне
Неприятный запах в доме — верный симптом того, что с канализацией что-то не так. И хорошо, если это признак локальной поломки, которую легко устранить. Запах может свидетельствовать и о неправильном устройстве отводящих трубопроводов, которое исправляется только их полной перекладкой. Выясним, почему в доме пахнет канализацией и как с этим бороться.
Все о причинах появления и устранении запаха канализации
Причины появления зловония
— Ошибки в проектировании и монтаже системы
— Проблемы с вентиляцией
— Ошибки в эксплуатации
— Засоры
Способы устранения проблемы
Профилактические меры
Появление зловония в комнатах всегда крайне неприятный сюрприз. Причин у этого явления может быть несколько.
Ошибки в проектировании и монтаже системы
Чаще всего проблема возникает, когда коммуникации запроектированы или проведены с ошибками. Это может быть неправильно выбранный диаметр труб; трап с высотой гидрозатвора ниже, чем рассчитывалось в проекте; неправильный уклон трубопровода, который приводит к застаиванию вод или их обратному току и попаданию в сифон и, следовательно, к неприятному аромату.
Возможным способом устранения таких ошибок является демонтаж старой системы и сборка новой либо в некоторых случаях замена проблемных узлов.
Так, если не выдержан нужный диаметр труб или уклон трубопроводов (2-3 см на 1 м длины), на излишне пологих участках есть риск образования засоров, а вот если уклон трубы слишком большой, масса заполняет всё сечение трубы. При движении жидкости за ней создаётся разрежение (вакуум), который буквально высасывает воду из гидрозатворов в сантехприборах. А если воды в них нет, то испарения из канализационных труб без проблем попадают в помещения санузла. Становится понятно, почему пахнет канализацией из раковины и других сантехнических приборов.
Аналогичный срыв гидрозатвора происходит, когда одномоментно сбрасывается слишком большое количество жидкости. Иногда это можно исправить, перенеся точку подключения источника сброса. Например, срыв гидрозатвора начал происходить после подключения слива стиральной машины к сифону умывальника, который соединяется со сливным трубопроводом довольно узкой гофрой. Если перенести точку подключения стиральной машины непосредственно на канализационную трубу или на стояк, то срывов гидрозатвора в умывальнике удастся избежать.
Неисправная вентиляция
При прокачке стоков в канализационном канале возникает вакуум, который должен компенсироваться за счёт притока воздуха через фановый стояк или канализационный аэратор. Иначе происходит срыв гидрозатворов сантехники. Поэтому из-за отсутствия вентиляции или неправильной ее работы в помещении может вонять. Рассмотрим проблему подробнее.
При движении воды в стояке образование вакуума предотвращается с помощью организации притока воздуха извне — через фановую трубу (верхняя часть стояка, которая выводится на крышу) при вентилируемом канале либо через канализационный аэратор (обратный клапан-воздухозаборник) при невентилируемом стояке. В последнем случае также требуется обустройство вентиляционного канала, отводящего газообразные продукты брожения из системы придомовой канализации (септика).
Если по каким-то причинам засоряются выводящие отверстия фанового стояка или вентиляционного канала, нормальная работа по отведению стоков также нарушается. Если засорился фановый стояк (например, в его выводящее отверстие попала опавшая листва), то запах будет появляться периодически, при сбросе большого количества воды (например, из смывного бачка). При засорении уличного вентиляционного канала аромат будет постепенно просачиваться через гидрозатворы.
Ошибки в эксплуатации сифонных узлов
Это одна из частых причин, почему в туалете пахнет канализацией. Запах появляется по причине неправильной установки и эксплуатации сифонов сантехприборов. Так называется узел, в котором образуется водяная пробка, препятствующая проникновению в помещение канализационных газов.
Если через сифон долгое время не поступает вода (несколько недель), жидкость в гидрозатворе может испариться, и он начнёт пропускать запах. Поэтому рекомендуется регулярно (1-2 раза в месяц) проводить сбросы воды через каждый сифон и трап либо сразу установить узел с сухим затвором. Подобные модели стоят обычно в несколько раз дороже, но зато они никогда не пересыхают.
Засоры и протечки
При засоре трубопровода система может работать неправильно, что приводит к появлению зловония. Еще одна причина — подтекание стоков или нарушение герметичности прокладки соединений, откуда просачивается неприятно пахнущий воздух. Восстановление нормальной работы достигается прочисткой засора или ремонтом места протечки (заменой прокладки).
Мы разобрали основные причины, почему пахнет канализацией в ванной и других комнатах. Почти все из них можно устранить самостоятельно. Поговорим, как правильно это сделать.
Устранение ошибок проектирования и монтажа
Если зловоние появилось после капитального ремонта или укладки новых коммуникаций, стоит предположить, что проблема в неграмотном проектировании. К сожалению, исправление ошибок в данном случае очень трудоемко и затратно. Необходимо демонтировать коммуникации и уложить их заново, но уже без недочетов. Иногда «показан» частичный демонтаж и переделка отдельных узлов.
Так, к примеру, при отсутствии ревизионных лючков, через которые осуществляется осмотр и ремонт коммуникаций, их устанавливают в процессе частичного демонтажа. В более серьезных случаях необходимо переделывать систему. Если нет опыта проведения таких работ, лучше доверить их специалистам.
Ремонт или установка вентиляции
Если фанового стояка нет, а в доме неприятно пахнет, есть смысл рассмотреть возможность его обустройства. Он необходим в трех случаях: для зданий, в которых больше двух этажей, для автономных систем в частных домах, для канализационных стояков диаметром больше 50 мм. Желательно устанавливать конструкцию там, где возможны разовые стоки крупных объемов, к примеру, при наличии бассейна или подобного сооружения.
Уже установленная вентиляция в ходе эксплуатации может засоряться. Так, выведенный на крышу канал иногда забивается льдом, снегом или листьями. Поэтому, если в комнате неприятно запахло, а после смыва в туалете слышны резкие звуки срывающихся гидрозатворов, стоит убедиться в отсутствии засорения. Для этого с крыши в канал опускают трос и проверяют, насколько свободно он проходит. При необходимости забитую шахту прочищают сверху или через ревизионные лючки.
Ликвидация засоров и протечек
Засорение трубопровода — самая распространенная причина, почему пахнет канализацией в ванной, разберем, как избавиться от проблемы. Загрязнение внешней поверхности коммуникаций плохо растворимыми бытовым отходами (жиром, мылом, остатками пищи) приводит к отложениям на стенках. Постепенно их количество увеличивается. Просвет, через который движется жидкость, сужается, а потом забивается. Для ликвидации отложений используются несколько способов.
- Растворение. Промышленность выпускает специальные химические препараты, растворяющие засорения, типа «Крот», «Тирет турбо», т.п. Они заливаются в сток, по прошествии указанного в инструкции времени растворяют грязевую пробку, смываются большим количеством воды.
- Прокачка вантузом. Это приспособление, создающее повышенное давление в трубопроводе. За счет этого засоренный участок очищается или пробка продвигается дальше. Вантуз ставится на слив раковины или унитаза, закрываются отверстия перелива, выполняется прокачивание.
- Прочистка сантехническим тросиком. Помогает разбить или вытащить пробку наружу. Перед тем как начать прочистку, надо демонтировать сифонный узел.
После удаления засора система начинает нормально работать, в комнате больше не пахнет.
Мелкие протечки, когда жидкость слегка подтекает или сочится очень тонкой струйкой, тоже дают неприятный аромат. Чаще всего проблема заключается в нарушении герметичности соединений или в повреждении трубопровода. В последнем случае «показана» замена дефектного элемента, но возможен и ремонт. Чаще это временная мера. Небольшие отверстия заделывают эпоксидной смолой или холодной сваркой.
Трещины и более крупные отверстия накрывают заплатками из пластичного герметичного материала и приклеивают их к основе. Для надежности желательно обмотать ремонтным полотном весь дефектный участок. К примеру, обмотать его бинтом, покрыть его эпоксидной смолой. Можно наложить заплатку, поверх нее положить фрагмент ПВХ-трубы для усиления и зафиксировать все хомутами. Такой временный ремонт возможен в ванной, санузле или на кухне. Там, где есть относительно свободный доступ к коммуникациям.
- Регулярно осматривать вентиляционную шахту. Накрывать ее сверху защитной сеткой, чтобы мусор не попадал в канал.
- Ставить сеточки на сливы в ванной и на кухне, чтобы они задерживали остатки пищи и волосы. Регулярно использовать химические препараты в профилактических целях для промывания коммуникаций.
- Раз в полгода осматривать доступные участки трубопровода на предмет мелких протечек. При обнаружении дефектов сразу же их исправлять.
Почему в квартире пахнет канализацией?
Жалобы на запах канализации поступают от владельцев как частных домов, так и коммунальных квартир. Причин может быть несколько, давайте разберёмся:
1 причина: система канализации не герметична.
Возможно, треснул раструб, где-то разъединились трубы, отсутствует заглушка на каком-то выводе или не установлена крышка ревизии. Осмотрев канализационную систему, можно найти причину и принять меры по устранению.
2 причина: пересох или вытянут гидрозатвор.
Гидрозатвор – это сифон с находящейся в нем жидкостью.
пересох гидрозатвор:
Если долго не использовать раковину или унитаз, жидкость может просто испариться, что повлечёт за собой беспрепятственное проникновение запаха в помещение. В этом случае просто добавьте воду и проблема исчезнет.
гидрозатвор вытянулся:
Эта проблема встречается в многоэтажных домах — залповый сброс воды. При обычном использовании мойки, душа, при сливе унитаза вода беспрепятственно уходит в фановый стояк, при этом засасывая воздух с чердака или улицы. Фановый стояк связан с атмосферой, иначе система слива не будет работать правильно. При попадании в стояк расчетного объема воды система работает без сбоев. Но если в унитаз сливается слишком большое кол-во воды, например, одновременный слив более 3х унитазов на стояке либо кто-то вымыл пол и одним махом сливает ведро воды в 10 литров, то диаметра стояка может не хватить для забора необходимого кол-ва воздуха и свободного падения большого объема воды. Поэтому давление в трубе разряжается, и вытягивает один или все ближайшие гидрозатворы, и через них втягивает необходимое количество воздуха для свободного падения воды.
Если гидрозатвор опустошается таким образом, но редко, то остаётся просто доливать воды. Ну, или искать любителя вывернуть ведро одним махом в унитаз.
Мало того, залповый сброс воды может спровоцировать не только вытягивание гидрозатвора, но и вспучивание их же на нижних этажах. Воздух, имеющийся в стояке сжимается большим количеством падающей сверху воды и так как ему деться некуда, он врывается сквозь гидрозатворы унитазов, раковин, душевых и может получиться своего рода гейзер, замочив все стены и потолок.
Плохая вентиляция стояка:
Если вы живёте в доме много лет и начал появляться запах, которого до этого не было – это симптом ухудшения вентиляции стояка.
Так может произойти, если:
а) Верхняя часть стояка, которая находится на чердаке, загрязнилась.
Что бы устранить проблему необходимо подняться на чердак и убрать там, либо просто отодвинуть мусор подальше от стояка.
b) Если вопрос стал в холодный период года – стояк на крыше мог обмёрзнуть, придётся убирать лёд.
c) Если соседи на последнем этаже делали ремонт, они могли заменить трубу на меньший диаметр, например с 110 диаметра на 50. Результат — недостаточная вентиляция стояка и срыв гидрозатвора раковины при сливе унитаза.
Для решения этот вопроса необходимо говорить с соседями о восстановлении стояка, если же они не согласны, остаётся только жаловаться в управляющую организацию или в вышестоящие органы.
Неприятный запах в ванной или туалете. Причины возникновения, как избавиться
27-12-2012: Анна
Добрый день. Подскажите в чем может быть проблема. я Живу в гостинке, уже более 2 лет, у меня унитаз стоит вместе с душем, на полу положен кафель, и в полу сделан слив для душа. Буквально на днях появился запах, и похоже, что запах идет из слива для душа. Почему он появился и как можно от этого избавиться?
27-12-2012: Доктор Лом
Причин может быть несколько, одна из наиболее вероятных – вымывание воды из гидрозатвора трапа (у душевых трапов высота гидрозатвора меньше, чем у других сантехприборов). Так как сейчас зима, то диаметр вытяжной части стояка может значительно уменьшиться из-за обледенения трубы, это может приводить к срыву гидрозатворов.
Если причина в частом вымывании воды из сифона трапа по вышеуказанной причине, то Вы можете:
1. Периодически подливать воду в слив душа, чтобы восстанавливать гидрозатвор.
2. Поменять существующий трап на другой, с большей высотой гидрозатвора.
3. Утеплить вытяжную часть стояка, чтобы уменьшить количество наледи.
27-12-2012: игорь
Добрый день! У нас в 5 этажной хрущёвке на крыше замерзает верхушка канализационной трубы (или лёд зауживает отверстие)в общем гидрозатворы травит…запах. Как лучше утеплить эту чугунную трубу что на крыше торчит высотой около 1 метра,чтоб зимой не было этой шапки из льда и снега на макушке???
27-12-2012: Доктор Лом
Для утепления удобнее всего использовать пенополиуретановую обойму, сейчас такими утепляют трубы теплотрасс. А чтобы в трубу прямо не попадали атмосферные осадки, можно поставить флюгарку.
01-08-2013: Лета
Здравствуйте. 1. В моей квартире в хрущевке на втором этаже время от времени пахнет канализацией. Закрыв на время отверстия вентиляционных шахт, от этого запаха избавились (лишь иногда чуть-чуть попахивает). Можно ли закрывать вентиляцию насовсем или нельзя и причина в другом: запах идет из негерметичных стыков? Трубы пластик.
2. Такой же запах у родственников в пятиэтажной хрущевке на 5-м этаже, но там не помогают закрытые отверстия вентиляции, вонь не детская. как решить эти проблемы? Спасибо
01-08-2013: Доктор Лом
Вы не указали, откуда именно идет запах, но как правило, если стыки герметичные, запахи появляются при срыве гидрозатворов. И если заглушить вытяжную трубу, то это будет происходить чаще. Подробности описаны в статьях “Принцип работы канализации” и “Расчет внутренней канализации”.
На 5 этаже, как впрочем и на любом другом этаже можно установить обратный воздушный клапан. Смотрите статью “Обратный воздушный клапан или труба на крышу?”.
07-09-2013: Роман
Доброго времени суток! Разъясните мне проблему, которая возникла у меня. Суть в следующем: делал ремонт в санузле, старая душевая при том, что была сделана плохая гидроизоляция сгнила. При ремонте сделали новый “подиум”. В душевой установили два слива-трапа, один обыкновенный в углу кабины, другой по ширине кабины под стеклянной дверью. Пару дней было все нормально. Однако потом появился запах канализации. Сегодня открыл трапы и обнаружил, что в трапе обыкновенном “высасывает” воду и в результате отсутствует гидрозатвор.”Высасывание” воды происходит со звуком. Почему это происходит?
08-09-2013: Доктор Лом
По вашему описанию, сказать что-либо трудно. Либо трап сделан без сифона, либо высота воды в гидрозатворе слишком маленькая и гидрозатвор срывает при сливе воды сверху или снизу. А вообще смотреть надо, так ничего не скажу.
Посмотрите статью “Принцип работы канализации” должно помочь.
08-10-2013: Ирина
Уважаемый Доктор Лом, здравствуйте!
На Вас только надежда! Я живу в 9-этажном кирпичном доме 1968 года постройки на 8 этаже. Вот уже больше года по нашему стояку (т.е. все 9 этажей!) в ванной комнате из слива воняет канализацией. Мы постоянно делаем заявку в ЖЭК, но причины никак не устраняются, а вонь остается. Насколько мне известно, канализационный стояк выведен на чердачное помещение. Что Вы можете порекомендовать для избавления нас от этого УЖАСА? Я так понимаю, что наши сантехники не знают, как с этим бороться и что надо делать.
Заранее благодарна, Ирина
08-10-2013: Доктор Лом
Если запах из канализации есть на всех этажах, то похоже, что нарушена пропускная способность стояка, из-за чего срываются гидрозатворы. Возможно, фановая вентиляция забилась в результате разрушения кирпича вытяжной части. Но это может быть и результатом того, что ваш сосед сверху делал ремонт и заглушил вытяжную часть канализации или поставил обратный воздушный клапан, имеющий недостаточную пропускную способность.
09-10-2013: Ирина
Уважаемый доктор Лом!
Хотелось бы получить также у Вас консультацию по поводу того, как же можно решить проблему запаха из канализации по всему нашему стояку, если я точно знаю, что соседи по нашему стояку на 9 этаже не делали ремонта, а, следовательно, не могли заглушить вытяжную часть канализации. Я так понимаю, что наши сантехники из ЖЭКа не знают, что можно с этим сделать.
Заранее спасибо за ответ.
С уважением,
Ирина.
09-10-2013: Доктор Лом
Ирина,
Я вам уже назвал основные возможные причины. Если сосед сверху ремонт не делал, то остается только засорение вытяжной части разрушившимся кирпичом. Тем не менее запах из канализации может попадать в помещения при отсутствии гидрозатворов, недостаточной высоте воды в гидрозатворах, испарении воды из гидрозатворов, если канализацией долго не пользуются, негерметичных стыках канализационных труб – все это локальные причины. Однако вы утверждаете, что запах есть на всех этажах по стояку, поэтому локальные причины я в расчет не брал.
09-10-2013: Ирина
Если есть засорение вытяжной части стояка, то каким образом это можно устранить? Буду Вам очень признательна, если Вы мне поможете советом, а я, в свою очередь, разъясню это нашему сантехнику, который, по- моему, в этом вообще ничего не смыслит…
Заранее благодарна,
С уважением, Ирина
09-10-2013: Доктор Лом
Чтобы проверить, забита вытяжная часть стояка или нет, следует снять крышку ревизии (должна быть установлена на последнем этаже) и поднести к лючку ревизии, что-нибудь легко увлекаемое воздушным потоком, например, лист бумаги с одной стороны нарезанный бахромой. Если вытяжная часть не забита, то воздух обязательно будет увлекаться в трубу и это будет заметно по движению бахромы. Однако при этом следует закрыть нижнюю часть трубы, например, ветошью, чтобы исключить увлечение воздуха при смыве воды на нижних этажах.
Если тока воздуха нет или он есть, но только при смыве воды на нижних этажах, то значит вытяжная часть забита. Дальше все зависит от конструкции вытяжной части. Если труба имеет отдельный выход, то можно попробовать ее прочистить сверху, при этом стояк следует защитить от попадания мусора, т.е. труба ниже ревизии должна быть закрыта. Если труба подключена к сборной вентиляционной шахте и прямого выхода не имеет, то возможно придется перебирать трубы.
12-10-2013: Ирина
Подскажите пожалуйста, как лучше поступить: делаем капитальный и качественный ремонт в квартире 12этажного дома на 5 этаже, рабочие в канализационном чугунном стояке нашли 2 трещины ( одна в тройнике в ответвлении на унитаз, и небольшая в соединении двух чугунных деталей в середине стояка в квартире.) Стоит ли поменять весь стояк в моей квартире на пластиковый или обойтись муфтами и изоляционными работами? Сколько могут послужить еще залатанные трубы? Ремонт делаем хороший, все коммуникации заводятся в короб, страшно, если будет затапливать.
12-10-2013: Доктор Лом
Трудно сказать что-либо определенное, но если жалоб на протекание канализационных труб не было, то после ремонта они могут прослужить еще очень долго, потому как внешние трещины на чугунине могли быть еще в момент монтажа канализации.
Для примера, у меня дома чугунный стояк, на котором еще 30 лет назад были свищи. Лет десять назад я его покрасил и зашил, даже свищи сильно не заделывал. Недавно пришлось снимать обшивку (пришлось менять водопроводную трубу, сгнившую в перекрытии), со стояком за это время ничего не произошло.
Тем не менее выбор все равно за вами, а чтобы не было страшно, сделайте лючок.
19-11-2013: Оксана
Здравствуйте! при спуске в унитазе стало появляться сильное бульканье, при этом вода стала сильно уходить из гидрозатвора. какие могут причины и последствия?
19-11-2013: Доктор Лом
Возможных причин две: уменьшение диаметра трубы на одном из участков, проще говоря – засорение, или нарушение вентилируемости стояка в результате неправильно проведенных ремонтных работ или из-за обледенения конденсата на внутренних стенках трубы вытяжной части.
Возможные последствия: срывы гидрозатворов при усилившемся засорении или увеличении обледенения и как следствие – попадание газов из канализационной системы в жилые помещения. И дело тут даже не в том, что эти газы имеют неприятный запах, а в том что вдыхание этих газов может быть опасным для здоровья.
21-11-2013: Диана
Здравтсвуйте, живем на 9 этаже панельного дома. из раковины на кухне вонь хлеще некуда… Соседи жалуются и требуют вывести вентиляцию, но ее и в помине нет, кроме той, что над плитой. Посоветуйте, что делать, нам в принципе и некуда это все выводить
21-11-2013: Доктор Лом
В данном случае речь идет о фановой вентиляции, т.е участке стояка, выходящем на крышу здания. В 9 этажных зданиях фановая вентиляция как правило имеется, а ее отсутствие, засорение или демонтаж во время ремонтных работ и приводят к срыву гидрозатворов и появлению запахов из канализации. Всех подробностей вашей ситуации не знаю, но теоретически в вашем случае можно установить обратный воздушный клапан с достаточной пропускной способностью. Подробности о таких клапанах ищите в статье “Обратный воздушный клапан или труба на крышу?”
30-11-2013: Александр
Здравствуйте. Прошу помочь по такому вопросу: купили квартиру на 1 этаже, переделываем отделку. Ужасно испугались, когда на кухне в мойке начала булькать и подниматься вода с пеной, хотя ничего пенного, т.е. моющих средств мы не заливали. Набралось 1/3 умывальника и все закончилось =) Сопровождалось неприятным запахом дело. Предыдущий хозяин сказал, что по его мнению у соседей сверху неправильно подключена стиральная машина (посудомойка или еще что-то) и из-за этого происходит такое. Действительно ли в этом проблема? На что обратить внимание? Спасибо!
01-12-2013: Доктор Лом
Я уже отвечал на подобный вопрос (см. комментарий от 09-12-2012). Здесь лишь добавлю, проблема скорее всего не в подключении, а в засорении перехода стояка в горизонтальный отвод или горизонтального отвода. Рецепт тут один – чистить.
02-12-2013: Eвгений
Здравствуйте коллега).Хочу посоветоваться с вами,сам я занимаюсь сантехникой и значит вот в чём вопрос- я живу в хрущёвке на первом этаже,года 3-4 назад поменял себе стояк из подвала до своего потолка в туалете,всё нормально работает но-недели две назад во время спуска воды соседями сверху из гидрозатвора моего унитаза стал выходить воздух(либо метан, запаха как такового пока не заметил,поскольку в подвале переодически слетает с раструба соседний стояк и запах также переодически возникает в квартире из подвала).У меня пока один варианта:в стояке стал собираться газ поскольку вытяжная часть стояка забилась.Хотелось бы узнать ваше мнение.Заранее спасибо
02-12-2013: Доктор Лом
Возможно также обледенение конденсата на вытяжной части или просто на верхнем этаже поставили заглушку на вытяжку или воздушный клапан с низкой пропускной способностью.
15-12-2013: Татьяна
Помогите пожалуйста! После замены раковины в кухне из отверстия идет запах и какие то странные звуки через некоторое время Что могло случиться ???
15-12-2013: Доктор Лом
Скорее всего высота гидрозатвора в новом сифоне слишком маленькая или при подключении где-то значительно уменьшился диаметр отводной трубы (например, гофрированный шланг отвода где-то пережат). Проверьте состояние труб от сифона до ввода в основную канализацию, если все нормально, то замените сифон.
15-12-2013: Юлия
Здравствуйте, помогите пожалуйста! Живу на последнем 12 этаже в квартире 2 года все было нормально, с августа месяца стало вонять в ванной из трубы канализацией,оказалось засор в канализации. Все вроде бы почистили и запах прекратился, но теперь ваняет из канализационной трубы, а она закрыта коробом. Не знаю,что делать сантехники говорят,что надо разбирать короб, но это очень дорого и ведь до этого не чем не пахло и было все в порядке. В закрытом коробе есть люк от туда приходит запах и от туда сильно дует. У соседей с низу нет сливного бочка в туалете и до сих пор они его не поставили, может из за этого ванять в моей квартире? На тех.этаже труба выходит на крышу.
15-12-2013: Доктор Лом
Запах из санузла нижней квартиры может проникать в ваш санузел в том случае, если отверстия в перекрытиях не были должным образом заделаны после прокладки инженерных сетей и если квартира снизу не жилая и в чаше соседского унитаза недостаточно воды для образования гидрозатвора. Например, вода испарилась или вымылась при прочистке канализации.
Если отверстия в перекрытиях не заделаны по всему стояку, то запах к вам к квартиру теоретически может проникать с любого из нижних 11 этажей. В зависимости от места расположения люка в несъемном коробе отверстия в перекрытии можно попробовать заделать, но тут нужно смотреть по месту. Если не получится заделать щели через люк, то тогда только разбирать короб.
17-12-2013: Юлия
Спасибо огромное!!! Попробуем заделать щели через люк, он у нас находится внизу.
05-02-2014: ирина
здравствуйте.недавно купили квартиру на последнем 7 этаже. зимой при сильных морозах потек сверху канализационный стояк(капало!)с жко сказали что все обледенело сверху и поставили какой то клапан.сказали что теперь возможно пойдет канализац запах..но пока по другому никак решить не могут..запаха пока нет(прошло 2 дня)но дальше что делать в данном случае?спасибо.
05-02-2014: Доктор Лом
Судя по всему вам поставили обратный воздушный клапан. Если пропускная способность клапана достаточная и гидрозатворы не срывает, то никаких запахов не будет. Больше подробностей в статье “Обратный воздушный клапан или труба на крышу?”.
16-02-2014: Надежда
здравствуйте,подскажите пожалуйста ,дом хрущевка последний этаж.при выяснении запаха канализации в ванной и туалете обнаружила что фановая труба заканчивается у меня не доходя до потолка одкрытой чугунной трубой что делать,??? куда обратиться
16-02-2014: Доктор Лом
Можете обратиться в эксплуатирующую организацию или поставить обратный воздушный клапан на трубу. Подробности о таких клапанах ищите в статье “Обратный воздушный клапан или труба на крышу?”
14-04-2014: Анастасия
Здравствуйте, мы живем на 9 последнем этаже , Ванная у нас совместно с туалетом. При смыве унитаза слышно как в ванной стекает в трубе вода как цепная реакция. .. и запах стал от нее исходить мало приятный, когда соседи по этажу смывают тоже в трубах слышно . И а стене где стояк капает периодически. Подскажите что нам делать
15-04-2014: Доктор Лом
На подобный вопрос я уже отвечал неоднократно, например в комментариях от 08-10-2013. А если вода протекает на стыках, то следует герметизировать стыки, как это можно сделать описано в статье “Как устранить течь чугунной канализации”.
06-05-2014: Виктор
Добрый день. Кирпичный пятиэтажный дом, крайний этаж. Дует из сливного стояка, когда соседи снизу сбрасывают горячую воду образуется под потолком на стояке конденсат. Из ванны, раковины и унитаза нет. Вентиляция в ванной живет своей жизнью. На кухне все нормально. Грешу на забившуюся вентиляцию стояка, возможности проверить нет стояк под потолком уходит в стену и теряется из виду.
06-05-2014: Доктор Лом
Скорее всего у вас верхний, а не “крайний” этаж. И я не совсем понимаю как может “дуть из сливного стояка”. Если срыва гидрозатворов не происходит, то конденсат на стояке в холодное время года – это издержки последнего этажа и частого пользования канализацией соседями. Впрочем, я могу ошибаться.
08-05-2014: Виктор
Да, этаж последний. По ходу пьесы становится понятно, что короб стояка имеет обьединенную вентиляцию с вентиляцией ванны. И так, как вентиляция ванны работает неправильно, я ощущаю чарующие ароматы, исходящие от стояка. При открытых окнах проблема исчезает. На скатной крыше стояк не утеплен. Может наростить вентиляцию?
08-05-2014: Доктор Лом
Мне отсюда трудно судить, но похоже, что трубы стояка имеют плохую герметизацию и запах появляется из-за этого. Вам следует разобрать обшивку стояка, чтобы выяснить в чем дело. Заодно доберетесь до ревизии и сможете проверить, не забилась ли вентиляционная часть стояка.
Не совсем понимаю, как вы собираетесь наращивать вентиляцию, если фановая труба выведена за пределы чердака.
04-07-2014: Анна
27-12-2012: Анна
Добрый день. Подскажите в чем может быть проблема. я Живу в гостинке, уже более 5 лет, у меня унитаз стоит вместе с душем, на полу положен кафель, и в канализационной трубе прям на уровне пола сделано отверстие для слива воды, получается когда принимаешь душ, то вода просто стекает туда.Буквально на днях появился запах из этого слива для душа. Приходится постоянно закрывать отверстие тряпкой.Почему он появился и как можно от этого избавиться? 5 лет никаких проблем не было. Помогите пожалуйста!
04-07-2014: Доктор Лом
Возможные методы устранения проблемы я вам описывал два года назад. Могу добавить только, что в результате указанных причин вода может вымываться из гидрозатвора трапа при смыве воды в унитазе. Если это так и нет возможности устранить причину (желательно хотя бы вызвать сантехников и прочистить канализационный стояк), то заливайте воду в трап после каждого слива воды в унитазе.
01-09-2014: Ирина
Добрый день! У меня 1 этаж панельного дома. Живу в квартире 10 лет, проблема возникла и продолжается последние лет 5. На кухне в процессе слива воды верхних этажей и после моего использования раковины клокочет иногда всхлюпывает сифон,дергается труба, как будто глотает последнюю воду после ее ухода. При этом вода у меня , у соседки со 2 этажа уходит без проблем ( забыла написать, что на 2м этаже такая же проблема). Приходят сантехники, прочищают стояк из подвала, говорят засора нет. При моей просьбе прочистить стояк сверху ( вытяжную трубу на чердаке ) сказали что я занимаюсь ерундой и во всем виноваты стиральные машины, установленные на кухне. Хотя “звуки” из трубы раздаются даже когда пользуются просто раковиной.
Добиться устранения проблемы у сантехников не могу.Может ли это происходить из за стиральных машин?
Буду благодарна если ответите.
01-09-2014: Доктор Лом
Стиральные машины тут не причем, а вот пропускная способность стояка явно уменьшилась. Как я понимаю, у вас на кухне стояк диаметром 50 мм, если не удается заставить сантехников прочистить вытяжную вентиляцию, то попробуйте установить дополнительный обратный воздушный клапан. Подробности в статье “Пластиковая канализация. Основные правила монтажа”.
02-09-2014: Ирина
Спасибо. Тут выяснилось, что у нас на 1 этаже осталась чугунная канализация , а верхние этажи- пластик. Предыдущие хозяева отказались менять. Может ли это влиять? Сантехники не хотят чистить вытяжную вентиляцию, говорят она не влияет. А вот я боюсь что с доп. обратным клапаном будет запах в квартире, т.к. он и так есть при сливе воды с верхних этажей . Устанавливать надо 1 и 2 этажу? У нас проблема одна и та же…
02-09-2014: Ольга
Добрый день! Нам полгода назад заменили в подвале канал. трубы на пластик. До этого старые постоянно засорялись, приходили сантехники и сливали все в подвал.Но в этот раз чистили канализ. ямы возле дома и после этого весь подвал был залит водой из канализации. Откуда появилась вода, если трубы все целые, герметичные,заглушки на месте,а засор был в коллекторе.Живу на 1 этаже, вонь невыносимая и от того ,что часто заливает подвал в квартире сыро.Подскажите, как может появиться вода в подвале при исправных трубах,и в подвале в это время никого не было? И даже не понятно откуда она набежала, но точно не из труб, а залило весь подвал.Сантехники не идут,потому,что сейчас не бежит.Подскажите,что делать? Задыхаемся от запаха,и не известно,что будет дальше. Заранее благодарю.
02-09-2014: Доктор Лом
Ирина.
При некачественной замене труб проблемы с работой канализации возникают довольно часто. А обратного клапана бояться не надо. Сейчас у вас появляется запах из-за того, что из-за низкой пропускной способности срываются гидрозатворы. Обратный клапан поможет частично решить эту проблему. Его можно установить как на 1 так и на 2 этаже, так и на двух этажах сразу.
02-09-2014: Доктор Лом
Ольга.
Чудес не бывает. Возможно проблема с водопроводными или отопительными трубами. К тому же не исключено, что канализационные трубы все-таки протекают и происходит это при переполнении колодцев из-за низкой герметичности стыков, все-таки это трубы безнапорной канализации со всеми вытекающими последствиями.
22-11-2014: Ольга
Здравствуйте! У нас появилась проблема: при спуске воды в унитазе (не только в нашем, но и соседями сверху, причем только в унитазе, не в ванной, ни на кухне), появляется бульканье в сливном отверстии в ванной и оттуда идет очень неприятный канализационный запах. Сыпала во все отверстия специальные “пробивные” порошки, вода уходит везде хорошо, а проблема осталась. Поначитавшись ваших ответов на проблемы других людей, стала наблюдать и выяснила: булькающие звуки появляются в момент, когда при сливе воды в унитазе, ее уровень становится очень низким, практически сливное отверстие унитаза остается открытым. Но это при сливе в нашей квартире, а почему тогда при сливе воды соседями сверху, когда уровень воды в унитазе нормальный, запах все равно идет? До этого была проблема другая: вдруг раздавался в туалете громкий булькающий звук и вокруг унитаза все было забрызгано, как будто лопнул большой водяной пузырь с большим количеством брызг. Приходил сантехник, долго и задумчиво сливал воду, сказал, что проблем нет. Потом это само “рассосалось”, но вот новое: запах! Может быть вы конкретно эту проблему уже где-то и разбирали, но к сожалению не хватает терпения и ума прочитать все комментарии, описанное выше. Пожалуйста, помогите!!! Куда обращаться, как быть???
23-11-2014: Доктор Лом
Судя по всему где-то по стояку произошло засорение, из-за чего снизилась пропускная способность стояка и теперь в ванной срывает гидрозатвор. Вам нужно найти и устранить засорение (позовите сантехников, пусть прочистят стояк) или как минимум поменять сифон в ванной на другой с большей высотой гидрозатвора. Больше подробностей об особенностях работы безнапорной канализации в разделе “Расчет канализации”.
24-11-2014: Алина
Добрый день!
Помогите, пожалуйста, в сложившейся ситуации. Живу на 5 этаже, 17-ти этажного панельного дома серии П44 (построен примерно 35 лет назад). 8 месяцев назад был сделан ремонт в ванной, с заменой всех труб и сантехники. Незадолго до этого был сделан кап ремонт дома с заменой стояков и канализации.
После ремонта из сливного отверстия ванной периодически стал появляться запах канализации. Появлялся после того, как соседи сливали воду (был слышан шум воды в канализационной трубе).
На тот момент у нас был установлен чугунный полукруглый сифон под ванной. Решив что все дело в недостаточно большом гидрозатворе, мастера, которые делали у нас ремонт, сменили сифон на такой же чугунный, но квадратный (как перевернутая буква П). Так же они установили воздушный клапан между сифоном и сливной трубой.
После этого запаха не было. Если появлялся, то очень редко и быстро проходил.
Но неделю назад опять все повторилось. По утрам и вечерам, когда идет большая нагрузка на канализацию, в ванной стоит ужасный запах. Если посмотреть в сливное отверстие, то вода в нем почти постоянно колышется, успокаивается только на несколько минут.
Подскажите, что можно предпринять?
Труба канализации пластиковая, сифон чугунный и невысокий, потому что ванна стоит низко. Слив ванны расположен близко к общему стояку канализации (т.е. сливная труба короткая, не больше 50 см).
Поможет ли замена сифона на пластиковый?
С двумя углами 45% (буквой П) и приплюснутой нижней частью? Может ли быть дело в клапане, который вышел из строя?
25-11-2014: Доктор Лом
Судя по всему в процессе ремонта значительно уменьшилась пропускная способность стояка (то ли где-то раствор попал, то ли кто-то сделал отступ или по другой причине). Установка воздушного клапана частично решила эту проблему, но похоже клапан заилился и опять начало срывать гидрозатвор.
Вы конечно можете прочистить клапан или даже заменить его, установка пластикового сифона на ванну так, чтобы высота гидрозатвора доходила до 60-70 мм, также поможет частично решить проблему, однако более надежным будет найти и устранить нарушения, допущенные во время ремонта.
30-11-2014: Лидия
Подскажите пожалуйста, что мне делать? Живу на 10-ом этаже 14-ти этажного дома с 2000 года. В 2008 году поменяны все чугуные трубы на пластик. Остался только кусок чугуна вверху (11-ый этаж не захотел менять) Этим летом первый раз появился невыносимый запах с унитаза. Запах переодически появлялся и исчезал. Вызов сантехника не принес результата. Теперь днем запаха нет, но когда с 11 часов ночи перестают жильцы масово пользоваться ваной и унитазом и спуска воды немного- запах каждую ночь ужасный. Что бы зайти в совмещенный санузел, включаю принудительную вытяжку , по нескольку раз сливаю воду в унитазе.
30-11-2014: Анна
SoS!
Добрый день! Прошу помощи! Проживаем в мало квартирном доме, наша квартира на третьем и мансарда – четвертый этаж. Дому 3 года, мы живем месяцев 8, на мансардном этаже несколько дней как воняет канализацией.. При смывании унитаза утекает вода из сифона в душевой кабине, ну а потом конечно же запах, приходится заливать воду в душе!
Фановая труба заканчивается на мансардном этаже – вакуумным клапаном.
Мои методы борьбы с данной ситуацией-
– заменила вакуумный клапан
– прочистила сифон под душевой кабинкой… волос там точно нет! Все чисто…
Но это не решило проблем.
А к вечеру еще стало булькать в раковине в кухне на третьем этаже и в стиралка, в режиме стирки, тоже булькает!!!!
Помогите!!!! Знакомые сантехники не сталкивались… Не знают….
01-12-2014: Доктор Лом
С подобным не сталкивался. Возможно в сифон или в трубу попал небольшой посторонний предмет. Если канализация будет относительно часто забиваться, то ее следует разобрать и почистить.
03-12-2014: Доктор Лом
Лидия
Похоже, при замене труб была нарушена пропускная способность стояка, что приводит с срыву гидрозатворов. Вам следует или искать причину уменьшения пропускной способности стояка или устанавливать сантехприборы с большей высотой гидрозатвора.
03-12-2014: Доктор Лом
Анна
Предполагаю, что у вас такая же проблема как у Лидии. Посмотрите комментарий чуть выше.
03-01-2015: зульфира
Здравствуйте!У нас такая проблема,живем на крайнем 9 этаже девятиэтажного дома время от времени появляется запах в туалете и ванной .гидрозатвор срывается даже при спуске воды соседями с потолка по стенке между туалетом и спальней течет вода .приходят сантехники говорят стояк замерз заливают теплой водой все.пару дней нормально исчезает запах перестает течь,потом опять то же самое.главное беспокоит течь.залезали на чердак видимых повреждений нет.что это может быть помогите пожалуйста.
03-01-2015: Доктор Лом
Судя по вашему описанию у вас действительно замерзает конденсат в вытяжной части стояка, что приводит к уменьшению вытяжного отверстия и даже полному его отсутствию, а как следствие – к срыву гидрозатворов.
Вариантов решения проблемы несколько, я их в комментариях уже описывал. Вам следует как минимум теплоизолировать вытяжную часть стояка на чердаке для уменьшения количества конденсата. Также может помочь дополнительный воздушный клапан. Также следует гидроизолировать стыки трубы и перекрытия, но с этим следует подождать до весны.
7 типичных отказов гидравлических уплотнений
Примерно год назад, когда разразилась пандемия, медицинское сообщество поспешило получить защитное снаряжение, особенно маски для лица, всем, кто хотел. К сожалению, масок, похоже, не хватило.
Чтобы противостоять этой нехватке, Чарльз Бойс, президент Boyce Technologies (BTI), поручил своей компании разработать и построить машину, которая могла бы быстро и эффективно изготавливать маски. Первым шагом было изучение машин для изготовления масок, уже имеющихся на рынке.
«Все машины для изготовления масок, которые мы рассматривали, были созданы на основе конструкций 20-летней давности; это были большие специализированные машины », – говорит Том Пауэлл, вице-президент по развитию бизнеса BTI. «К тому же они были дорогими, требовали много места, и в ближайшее время вы не смогли бы его получить. Благодаря новым технологиям мы знали, что можем создать маневренную машину с высокой пропускной способностью, занимающую мало места и значительно меньшую стоимость владения ».
Рабочая камера для масок Boyce Technologies имеет небольшую занимаемую площадь, чтобы быть быстрой и легко настраиваемой, а также легко адаптируемой для изготовления масок для различных медицинских процедур.Tolomatic, Inc.
Команда BTI также хотела, чтобы ее новые машины были гибкими и легко модифицируемыми для изготовления масок разных размеров, например, для детей меньшего размера, а также для разных размеров лица и стилей масок. Машины также смогут использовать различные материалы, такие как хлопок и синтетику, и прикреплять ремни из разных материалов и разной длины.
«Нет смысла создавать универсальную машину, – объясняет Пауэлл. «Мы разработали машину, которая может дать людям то, что они хотят.”
Чтобы сделать машину компактной, быстрой и гибкой, конструкторы BTI знали, что ей потребуются современные компоненты управления движением, такие как приводы, роботы, ПЛК, серводвигатели, конвейеры и средства связи на базе EtherNet IT.
Рабочая камера спроектирована таким образом, чтобы ее можно было адаптировать для изготовления масок для различных медицинских процедур. Tolomatic, Inc.
Для электрических приводов, которые будут перемещать, формировать, индексировать, резать и собирать ткани в маски, BTI превратила в Tolomatic, Inc., компания из Миннеаполиса, которая могла бы быстро предоставить широкий выбор приводов для управления движением, необходимой длины и опций. Tolomatic также находится в США, что является плюсом для менеджеров BTI, которые хотели использовать детали американского производства для повышения качества, доставки и технической поддержки.
Маскировочная машина имеет три основных этапа: подача материала; сформировать и вырезать; и собрать и закончить. На первой станции бесштоковый привод с ременным приводом Tolomatic B3W перемещает и поддерживает материал. Привод втягивает лист тяжелого материала и поддерживает нагретый формовочный пресс, который опускается поверх листа.Привод должен выдерживать высокие моментные нагрузки и выдерживать 100 фунтов веса пресса. Весь блок, включая внутреннюю опору каретки и подшипники, герметичен; внешних направляющих нет. Это предотвращает попадание волокон и частиц в привод и препятствование движению.
На второй станции другой бесштоковый привод с ременным приводом также обеспечивает быстрое позиционирование при перемещении и поддержке пресса, который разрезает и сваривает маски. Этот привод перемещается на расстояние до 200 дюймов.в секунду и поддерживает большие моментные нагрузки для ускорения производства.
Приводы Tolomatic B3W (горизонтальные стержни, верх и низ формирователя маски) перемещают материал и поддерживают нагретый формовочный пресс. Блок герметизирован для предотвращения загрязнения твердыми частицами. Tolomatic, Inc.
На третьей станции бесштоковые приводы перемещают предварительно сформированные маски к роботу ABB, который захватывает их и переворачивает на другую сторону стола. Там роботы разрезают и накладывают ремни, а также клеят, разрезают и накладывают носовые части.Два линейных привода скольжения Tolomatic GSA помогают при ультразвуковой сварке эластичных петель, огибающих уши пользователя. Затем маски выгружаются для упаковки и отправки.
BTI теперь думает о том, как использовать свою новую маскировочную машину после пандемии. Поскольку она предназначена для изготовления масок для различных медицинских процедур, компания получает запросы на специальные маски и маски, не связанные с COVID. «Мы рассматриваем целый ряд новых продуктов, связанных с масками, чтобы помочь врачам облегчить процедуры, которые они не могут выполнять сейчас.Мы видим развивающийся рынок индивидуальных масок для конкретных процедур », – говорит Пауэлл.
Какие типы уплотнений используются в гидроцилиндрах?
Гидравлические цилиндры ежедневно используются для выполнения работы в самых разных ситуациях и сферах применения. Будь то плуг, расчищающий дорогу, грузовой автомобиль, устраняющий электрическую неисправность, или уплотнитель в местном центре утилизации – гидроцилиндры работают практически везде.
Гидравлические цилиндры – это больше, чем кажется на первый взгляд.Чтобы удерживать жидкости под давлением в системе гидроцилиндров и поддерживать ее в движении, требуется сложная конфигурация высокопроизводительных уплотнений двух основных категорий: (1) статические уплотнения и (2) динамические уплотнения (поддерживаемые направляющими кольцами).
Давайте рассмотрим некоторые конкретные типы пломб в каждой категории. Статическое уплотнение. Уплотнение, которое не подвергается никакому движению под давлением. Сюда входят уплотнительные кольца, D-кольца, опорные кольца, уплотнения крышки и прокладки.Один из простейших примеров статического уплотнения – уплотнительное кольцо. Уплотнительные кольца очень универсальны и доступны в различных размерах. Когда уплотнительное кольцо помещается в корпус цилиндра и сжимается кожухом, оно создает физический барьер между кожухом и кожухом. Обычно используются с опорными кольцами для давлений более 1500 фунтов на квадратный дюйм, уплотнительные кольца из нитрильного каучука (NBR), фторкаучука (FKM) и этиленпропилендиена (EPDM) подходят для использования во множестве различных минеральных масел, воде и воде. на основе жидкостей и воздуха.Другие соединения, такие как полиуретан (TPU) и силикон, также используются в статической среде.
Динамическое уплотнение. Уплотнение, которое под давлением подвергается осевому и / или радиальному перемещению. Сюда входят поршневые уплотнения, уплотнения штока, вращающиеся уплотнения, грязесъемники / скребки и масляные уплотнения. Поршневые уплотнения предотвращают утечку жидкости под давлением через поршень, когда давление в системе толкает поршень и шток в сборе вниз по отверстию цилиндра. Уплотнения штока удерживают давление в цилиндре, предотвращая утечку жидкости.Утечка через уплотнение штока может снизить производительность оборудования и в крайних случаях вызвать проблемы с окружающей средой. Стеклоочистители, также известные как скребки, предотвращают попадание загрязняющих веществ, таких как грязь, пыль и влага, в цилиндр, когда они возвращаются в систему. Загрязнение может привести к значительному повреждению штока, стенки цилиндра, уплотнений и других компонентов и является одной из основных причин преждевременного выхода из строя уплотнения и компонентов гидравлической системы.
Направляющее кольцо . Ткань, связанная смолой, направляющая лента и инженерные пластмассы, которые направляют поршень в отверстие цилиндра и шток в головке цилиндра гидроцилиндра.Направляющие кольца используются для предотвращения повреждений от боковой нагрузки, поскольку они предотвращают контакт металла между осевыми и вращающимися компонентами друг с другом. Кроме того, направляющие кольца также помогают улавливать загрязнения под поверхностью, прежде чем они достигнут наиболее важных уплотнительных элементов.
Выбор правильного уплотнения имеет решающее значение для обеспечения наилучших характеристик гидравлических цилиндров.
Предоставлено Райаном Вебстером, техническим директором, Hallite Seals International
Четыре основных причины выхода из строя уплотнений в гидроцилиндрах
Джерри Уитлок
Уплотнения гидроцилиндров обходятся производителю в копейки.Они есть обычно покупается по низкой цене. Но так просто, недорогое гидравлическое уплотнение может обойтись вам в тысячи из-за простоя и потери производство, если это не удается. Если у вас есть проблема с уплотнением, сосредоточьтесь на эти четыре точки помогут определить причину сбоя.
№ 1 – Неправильная установка является основной причиной выхода из строя гидравлического уплотнения. При установке уплотнения важно соблюдать следующие правила: (а) чистота, (б) защита уплотнения от порезов и порезов, и (c) правильная смазка.Остальные проблемные зоны перетягиваются сальника с регулируемой втулкой сальника или загибание кромки уплотнения во время установки. Установка пломбы вверх ногами – тоже обычное дело. Решение этих проблемы – это здравый смысл и разумная осторожность во время сборка.
№ 2 – Загрязнение гидравлической системы является еще одним важным фактором выход из строя гидравлического уплотнения. Обычно это вызвано внешними элементами такие как грязь, песок, грязь, пыль, лед и внутренние загрязнения от циркулирующей металлической стружки, продуктов распада масла, шлангов или другие разлагаемые системные компоненты.Как самый внешний загрязнение попадает в систему во время втягивания стержня, правильное установка стеклоочистителя / скребка штанги – лучшее решение. Внутреннее загрязнение можно предотвратить путем надлежащей фильтрации масло. Загрязнение обозначается стержнем с надрезом и поверхности цилиндров, чрезмерный износ уплотнений и утечки – и иногда в уплотнение втыкаются крошечные кусочки металла.
№ 3 – Химическое разрушение материала уплотнения чаще всего результат неправильного выбора материала в первую очередь, или замена жидкости в гидросистеме.Неправильное применение или использование несовместимые материалы могут привести к химическому воздействию присадки к маслу, гидролиз и восстановление уплотнения элементы. Химический распад может привести к потере кромки уплотнения. граница раздела, размягчение твердости уплотнения, чрезмерное набухание или усадка. Изменение цвета гидравлических уплотнений также может быть признаком химическая атака.
№ 4 – Следует подозревать тепловую деградацию при отказе уплотнения имеет твердый, хрупкий вид и / или показывает отслаивание частей манжеты или корпуса уплотнения.Деградация тепла приводит к потеря эффективности уплотнительной кромки из-за чрезмерного сжатия схватывание и / или потеря уплотнительного материала. Причины этого состояния могут использование неподходящего материала уплотнения, высокое динамическое трение, чрезмерная нагрузка на губу, отсутствие зазора в пятке и близость к внешней стороне источник тепла.
Исправление проблем, связанных с термической деградацией, может включать уменьшение столкновения кромок уплотнения, увеличение смазки или смена материала уплотнения.В пограничных ситуациях учитывайте все верхние пределы температуры должны быть увеличены на 50 градусов по Фаренгейту в уплотнения гидроцилиндра на стыке уплотнений из-за работы трение, вызванное скольжением губ.
Секрет в том, что запасные сальники покупать не обязательно. от производителя гидроцилиндра. Многие гидравлические уплотнения поставщики имеют такие же точные пломбы, которые используются в большинстве гидроцилиндры и могут легко перекрестно ссылаться или совпадать замена.Во многих случаях, если возникает повторяющаяся проблема с уплотнением ваш специалист по уплотнению может порекомендовать решение и увеличить срок службы уплотнения.
Если вам понравилась эта статья, вам понравится информационный бюллетень Брендана Кейси Inside Hydraulics . Он дает вам реальные практические инструкции, гайки и болты, ноу-хау в области гидравлики – информацию, которую вы можете использовать сегодня. Вот что об этом сказали несколько участников:
Не могу оторваться
«Я получаю такие электронные письма все время.Я никогда не нахожу времени их читать. Я решил прочитать 30-й выпуск и не смог оторваться. С этого момента я найду время.?
Ричард А. Шейд, CFPS, инженер проекта (гидравлическое проектирование), JLG Industries Inc.
So Valuable It Earned Me Raise
«Знания, которые я получил из этого информационного бюллетеня, были настолько ценными, что я получил повышение !?
Джек Бергстром, механик по тяжелому оборудованию, Sharpe Equipment Inc.
Love It – Keep Them Coming
? Мне просто нравится этот информационный бюллетень.Как инструктор по гидравлике в Eaton, я делаю копии и распространяю их своим ученикам, когда обращаюсь к различным темам. Пожалуйста, продолжайте их приходить.?
Майкл С. Лоуренс, инструктор по гидравлике, Eaton Hydraulics Inc.
Чтобы получить БЕСПЛАТНАЯ подписка на (стоимость 149 долларов), просто введите свое имя и основной адрес электронной почты в форму ниже и нажмите «ПОДПИСАТЬСЯ СЕЙЧАС!»
Это частный список рассылки, который НИКОГДА не
быть переданным по любой причине. |
Домашняя страница
Авторские права © 2000-2013 HydraulicSupermarket.com
7 Типичных отказов гидравлических уплотнений
Загрузите эту статью в формате PDF.
Уплотнения играют важную роль в гидроцилиндрах – они содержат жидкость и предотвращают утечку жидкости между компонентами. Они делятся на две основные категории: динамические и статические.Между деталями, находящимися в относительном движении, используются динамические уплотнения. Уплотнения системы уплотнения штока защищают динамическое возвратно-поступательное движение штока и головки поршня. Динамическое возвратно-поступательное движение между поршнем и отверстием цилиндра – это еще одна область гидроцилиндра, в которой используются динамические уплотнения.
Это поперечное сечение гидроцилиндра подчеркивает важнейшие уплотнения, необходимые для его работы. (Предоставлено SKF)
Между неподвижными компонентами используются статические уплотнения.В гидравлическом цилиндре статические уплотнения обычно используются между поршнем и штоком поршня, а также между головкой и трубкой цилиндра.
Ниже приводится список динамических уплотнений и специальных функций, которые каждое из них выполняет в отношении рабочих характеристик цилиндра:
Поршневые уплотнения
- Они действуют как барьер давления.
- Они предотвращают прохождение жидкости через поршень и необходимы для поддержания положения в состоянии покоя и управления движением цилиндра.
Уплотнения штока
- Они служат барьером для давления и удерживают рабочую жидкость внутри цилиндра.
- Уплотнение штока регулирует пленку жидкости, которая проходит вместе с поверхностью штока поршня. Это важно для предотвращения коррозии штока, смазки грязесъемного уплотнения и самого уплотнения штока.
- Уплотнения штока также принимают смазочную пленку, поскольку она возвращается в цилиндр при втягивании штока.
Буферные уплотнения
- Когда возникают пики давления из-за избыточного давления в системе, буферные уплотнения защищают уплотнение штока от повышения давления.
- Они улучшают характеристики уплотнения штока, уменьшая колебания давления в системе. Они позволяют уплотнению штока работать при более постоянных или постепенных изменениях давления.
- Они действуют как фильтр от загрязнений, которые могут повредить уплотнение штока.
Грязесъемники
- Грязесъемники важны из-за их способности блокировать попадание внешних загрязнений в гидравлическую систему и узел цилиндра.
- Они принимают смазочную пленку в цилиндре при втягивании штока.
Направляющие кольца
- Направляющие кольца предотвращают контакт металла с металлом между компонентами цилиндра.
- Они удерживают шток поршня и положение поршня точно по центру. Это имеет решающее значение для работы системы уплотнения штока и поршня.
- Они реагируют на радиальную нагрузку, вызванную боковыми нагрузками, действующими на цилиндр в сборе.
Что вызывает выход из строя уплотнения?
Выше и ниже показаны распространенные примеры отказов уплотнений и способы их устранения.Неисправности уплотнения могут быть вызваны, среди прочего, чрезмерным нагревом, неправильной установкой, загрязнением и чрезмерными скачками давления. (Предоставлено MFP)
Из-за продолжительности использования или неправильного обращения гидравлические уплотнения со временем выйдут из строя, и их необходимо будет заменить. Инженер-проектировщик может уменьшить повреждение гидравлических уплотнений, если будет помнить о том, что обычно вызывает отказы, и попытаться предотвратить их разрушающее воздействие.
- Закалка
Гидравлические уплотнения становятся твердыми при воздействии высоких температур.Это вызвано либо высокими рабочими температурами жидкости в приложении, либо высокоскоростным тепловыделением от операций хода. Когда уплотнения затвердевают, они трескаются и теряют эластичность, что приводит к выходу уплотнения из строя.
- Износ
Из-за недостаточной смазки или чрезмерной боковой нагрузки износ динамической поверхности кромки уплотнения может вызвать значительные повреждения.
- Рубцы
Монтажные инструменты и процессы важны для срока службы уплотнений.Неправильная установка может вызвать порезы или вмятины на динамической кромке уплотнения, что влияет на эффективность гидравлического уплотнения, а также приводит к попаданию посторонних элементов в гидравлическую жидкость.
- Перелом
Разрушение – это состояние, приводящее к ожогам, поломкам, длинным трещинам и полному отрыву динамической стороны уплотнения. Это происходит из-за чрезмерного противодавления, ударов / скачков высокого давления или использования низкокачественных материалов в процессе изготовления уплотнения.
- Неправильная установка
Как упоминалось ранее, неправильная установка может создать проблемы с гидравлическими уплотнениями. Это может привести к нечистоте, небезопасному обращению, загрязнению и неправильному подбору размера выбранного уплотнения. Выбор уплотнения перед сборкой важен, чтобы убедиться, что конструкция выполнена правильно, чтобы гарантировать надлежащую герметичность.
- Загрязнение
Попадание внешних обломков и струй в гидравлический шток вызывает загрязнение.Когда частицы, такие как грязь, грязь, порошок или другие крошечные элементы, прикрепляются к поршню, они загрязняют уплотнение. Чем грязнее уплотнение, тем больше оно теряет способность герметично предотвращать попадание загрязнений в зону поршня.
- Химическая эрозия
Материал уплотнения разрушается при контакте с агрессивной жидкостью. Это произойдет, если для приложения будет выбран неподходящий материал уплотнения. Использование несовместимых материалов приводит к химическому воздействию присадок к маслу, гидролизу и / или окислению элементов уплотнения.Это приведет к потере границы раздела кромок уплотнения, размягчению твердости уплотнения, набуханию и / или усадке уплотнения. Изменение цвета пломбы – показатель химической эрозии.
Критерии выбора уплотнений
При выборе уплотнений необходимо учитывать особые конструктивные особенности. Правильное уплотнение для требуемого применения будет зависеть от параметров применения и информации, собранной из условий эксплуатации гидроцилиндров. Прежде чем выбирать какие-либо уплотнения, следует изучить следующие соображения:
- Диапазон давления жидкости: Это включает не только рабочий диапазон давления жидкости в системе, но также серьезность и частоту пиков давления в системе.
- Диапазон температур: Диапазон температур покоя и эксплуатации жидкости и цилиндра в сборе важен при выборе уплотнения.
- Скорость хода: Скорость хода штока поршня влияет на срок службы уплотнения.
- Тип жидкости: Текучая среда и вязкость важны для эффективности и действенности уплотнения.
- Размеры оборудования: Размер уплотнения будет определять размер цилиндра.Это включает в себя размер штока и отверстия, размеры канавки уплотнения, зазоры, общую длину цилиндра, характеристики обработки поверхности и длину хода.
- Применение цилиндра: То, как используется цилиндр, влияет на срок службы уплотнений при определенных условиях эксплуатации. Это включает установку цилиндра, факторы окружающей среды и воздействие суровых условий
Уплотнения для гидроцилиндров | Гидравлика и пневматика
Тип цилиндра и область применения, в которой он используется, являются двумя основными критериями при выборе подходящих уплотнений и направляющих.Приложения делятся на легкие, средние или тяжелые. Уровни нагрузки обычно характеризуются следующими критериями:
- Баллоны для легких условий эксплуатации используются для стационарного оборудования в заводских условиях и характеризуются давлением в системе до 160 бар (2300 фунтов на кв. Дюйм) и температурой до 70 ° C (160 ° C). ° F).
- Цилиндры для средних нагрузок часто используются в сельскохозяйственном внедорожном оборудовании с давлением в системе до 250 бар (3625 фунтов на кв. Дюйм) и температурой до 90 ° C (195 ° F).
- Цилиндры для тяжелых условий эксплуатации используются во внедорожном землеройном, горнодобывающем и лесном оборудовании и характеризуются давлением в системе до 400 бар (5800 фунтов на квадратный дюйм) или выше и с температурами, превышающими 90 ° C (195 ° F), и, возможно, периодически до 110 ° C (230 ° F).
В гидроцилиндрах используются разные типы для предотвращения утечки жидкости из цилиндра, попадания внутрь загрязнений и обеспечения низкого трения для длительного и надежного срока службы цилиндра.
Уплотнения гидравлического цилиндра
Уплотнения гидроцилиндра используются для герметизации отверстия между различными компонентами в гидроцилиндре.Они предназначены для удержания гидравлических жидкостей, исключения твердых или жидких загрязнений и поддержания гидравлического давления. Эти задачи требуют разнообразных конструкций уплотнений и функций, улучшающих характеристики. Материал уплотнения должен соответствовать неровностям металлических поверхностей, чтобы блокировать прохождение жидкости. Чтобы приспособиться к изменениям размера зазора, уплотнение должно быстро расширяться или сжиматься, чтобы соответствовать изменениям размеров. Наконец, чтобы противостоять выдавливанию в зазоры, уплотнение должно иметь достаточный модуль упругости и твердость, чтобы выдерживать напряжение сдвига, создаваемое давлением в системе.
Успешное уплотнение предполагает удержание жидкости в гидравлических системах и компонентах, исключая при этом загрязнение. Поверхности, контактирующие с уплотнением, определяют, какой тип использовать. Поверхность может быть статической или динамической – в движении или без движения. Статические уплотнения обычно используются, когда нет относительного движения между сопрягаемыми поверхностями. У динамических уплотнений все наоборот. Они используются при движении между поверхностями. Это могут быть как возвратно-поступательные, так и колебательные движения.
Уплотнения штока и буфера
Уплотнения штока и буфера поддерживают герметизирующий контакт за счет скользящего движения между головкой блока цилиндров и штоком поршня. В зависимости от области применения система уплотнения штока может состоять только из уплотнения штока и буферного уплотнения или только уплотнения штока. Системы уплотнения штока для тяжелых условий эксплуатации обычно состоят из комбинации обоих типов уплотнений. Буферное уплотнение расположено между уплотнением штока и поршнем в головке блока цилиндров.
Уплотнения штока могут выполнять наиболее сложную задачу при герметизации гидроцилиндров, поскольку они должны предотвращать утечку гидравлического масла в окружающую среду, сохраняя при этом тонкий слой масла на поверхности штока.
Уплотнения штока действуют как барьер давления, удерживая рабочую жидкость внутри цилиндра. Они также создают тонкую смазочную пленку на штоке поршня, которая смазывает уплотнения штока и грязесъемные уплотнения. Смазка также препятствует коррозии поверхности штока поршня. Однако смазочная пленка должна быть достаточно тонкой, чтобы возвращаться внутрь цилиндра во время обратного хода. Выбор профилей и материалов для системы уплотнения штока – сложная задача с учетом всех возможных конструкций цилиндров и критериев применения.Штанговые и буферные уплотнения бывают разных профилей и из широкого диапазона материалов, серий и размеров, чтобы работать в различных рабочих условиях и областях применения.
Буферные уплотнения защищают уплотнения штока, уменьшая величину скачков давления. Резкие пики давления могут возникать из-за внешних сил, действующих на шток поршня, инициируемых жидкостью внутри цилиндра, и создавать более высокие давления жидкости в цилиндре. Эти пики давления могут превышать рабочее давление в системе.Буферные уплотнения в сочетании с уплотнениями штоков обеспечивают эффективную систему уплотнения штоков для цилиндров в тяжелых условиях эксплуатации при высоких температурах и давлениях.
Уплотнения поршня
Уплотнения поршня обеспечивают плотный контакт между поршнем и отверстием цилиндра. Перепад давления, действующий на поршень для выдвижения или втягивания штока поршня, может превышать 400 бар (5800 фунтов на кв. Дюйм). Давление, действующее на уплотнение поршня, увеличивает контактные силы между уплотнением поршня и поверхностью цилиндра.Следовательно, поверхностные свойства уплотнительных поверхностей имеют решающее значение для надлежащих характеристик уплотнения.
Поршневые уплотнения поддерживают плотный контакт между поршнем и отверстием цилиндра. Давление, действующее на уплотнение поршня, увеличивает контактные силы между уплотнением поршня и поверхностью цилиндра. Следовательно, поверхностные свойства уплотнительных поверхностей имеют решающее значение для надлежащих характеристик уплотнения.
Поршневые уплотнения служат барьером для давления и предотвращают прохождение жидкости через поршень, что важно для управления движением цилиндра или поддержания положения в состоянии покоя.Поршневые уплотнения обычно подразделяются на уплотнения одностороннего действия (давление действует только с одной стороны) и двустороннего действия (давление действует с обеих сторон).
Поршневые уплотнения двустороннего действия имеют симметричный профиль и идентичные уплотняющие функции в обоих направлениях. Обычно поршневые уплотнения двустороннего действия состоят из скользящего кольца и генератора. Поскольку цилиндры двустороннего действия содержат жидкость с обеих сторон поршня, между уплотнением поршня и отверстием цилиндра может оставаться относительно толстая смазочная пленка, чтобы минимизировать трение и износ.
Поршневое уплотнение одностороннего действия предназначено для цилиндров, в которых давление прикладывается только с одной стороны. Поршень в цилиндрах одностороннего действия может иметь масло только на стороне нагнетания, в то время как противоположная сторона открыта для атмосферы. Следовательно, поршневое уплотнение должно оставлять минимальную масляную пленку при прохождении по каналу цилиндра, поскольку иначе транспортировка масла приведет к утечке наружу.
В цилиндрах одностороннего действия открытый конец может выталкивать воздух и втягивать воздух, когда поршень совершает возвратно-поступательное движение.Этот воздух может переносить влагу и загрязнения в цилиндр, что может привести к повреждению уплотнения. Вентиляционные фильтры могут быть установлены на открытой стороне цилиндра, чтобы уменьшить попадание загрязняющих веществ внутрь цилиндра. Отверстие цилиндра также может быть покрыто твердым хромом для предотвращения коррозии.
Грязесъемники
Гидравлические цилиндры работают в различных областях применения и условиях окружающей среды, включая воздействие пыли, мусора или внешних погодных условий. Чтобы предотвратить попадание этих загрязнений в блок цилиндров и гидравлическую систему, на внешней стороне головки блока цилиндров установлены грязесъемные уплотнения (также известные как скребки, исключающие устройства или пылезащитные уплотнения).
Грязесъемники поддерживают плотный контакт со штоком поршня, когда оборудование находится в неподвижном состоянии (статическое, без возвратно-поступательного движения штока) и во время работы (динамический, возвратно-поступательный шток). Без грязесъемного уплотнения втягивающийся шток поршня может переносить загрязнения в цилиндр.
Направляющая смазка и направляющие кольца
Направляющие стержня обычно размещаются внутри как стержня, так и буферного уплотнения, и их следует смазывать при сборке той же средой, что и в системе. Направляющая должна постоянно получать достаточную смазку и не должна выходить за пределы уплотнения штока.Однако в определенных условиях направляющие с добавлением политетрафторэтилена (ПТФЭ) могут использоваться вне уплотнения штока из-за их самосмазывающихся свойств.
Направляющие кольца обеспечивают эффективное направление компонентов, которые движутся относительно друг друга, и воспринимают радиальные нагрузки, действующие на узел цилиндра. Выбор подходящего уплотнения и направляющей для конкретного применения требует учета многих факторов. Направляющие кольца штока и поршня предотвращают контакт металла с металлом между компонентами, реагируют на радиальную нагрузку, вызванную боковыми нагрузками на узел цилиндра, и удерживают шток поршня и поршень в радиальном центре в узле цилиндра в допустимых пределах для уплотнений.Эти функции важны для работы системы уплотнения штока и системы уплотнения поршня.
Выбор материала уплотнения – ключ к успеху
Промышленные уплотнения подвергаются воздействию широкого диапазона сложных рабочих условий, таких как высокая температура, скорость, давление и агрессивные химические вещества. Чтобы справиться с этими и другими суровыми условиями, важно выбрать наиболее подходящие уплотнительные материалы. На выбор материала влияют несколько факторов, в том числе воздействие среды, давление, температура и потенциально строгие нормативные требования, общие для продуктов питания и напитков или нефти и газа.Типы уплотнительных материалов включают:
Каучуки —NBR, FKM и HNBR – обычно используемые резиновые материалы в гидравлических системах. Они чрезвычайно гибкие, их можно растягивать и отклонять, прикладывая относительно небольшое усилие. Многие из них обладают отличной стойкостью к минеральным маслам, смазкам и другим средам.
Термопластические эластомеры – Они обладают преимуществами, типичными как для резины, так и для пластмасс. Высокоэффективные термопластические полиуретаны (TPU) SKF сочетают в себе отличную стойкость к истиранию и износу, низкую остаточную деформацию при сжатии, высокую прочность на разрыв и исключительную устойчивость к давлению.
PTFE – Разработанный для работы в экстремальных условиях, PTFE и его соединения могут противостоять агрессивным химическим веществам, а также высоким температурам и давлениям. Благодаря чрезвычайно низкому коэффициенту трения они также могут работать в условиях сухого хода.
Пластмассы —Пластмассы могут соответствовать требованиям к более высоким температурам, химическим и механическим свойствам и могут варьироваться от конструкционных пластмасс до пластмасс с высокими эксплуатационными характеристиками. Опорные кольца обычно изготавливаются из пластика и используются для повышения способности выдерживать давление штока или поршневого уплотнения.
Критерии технических условий на уплотнения
Проектирование систем уплотнения и направляющих в гидроцилиндрах требует особого внимания к взаимодействию между всеми компонентами цилиндра и условиям эксплуатации, а также требованиям к применению. Выбор правильного профиля уплотнения и материала для конкретного применения требует учета многих факторов. Для любых прикладных факторов, выходящих за рамки обычных, или для определения систем уплотнения в новых конструкциях гидроцилиндров, может потребоваться определенный опыт.
Перед выбором уплотнений необходимо собрать определенные приложения, параметры и информацию. При выборе гидравлических уплотнений почти всегда требуются следующие наиболее распространенные практические аспекты:
Диапазон давления жидкости – диапазон давления в системе рабочей жидкости, а также частота и сила пиков давления
Диапазон температур – диапазон жидкость и цилиндр в сборе, как при работе, так и в состоянии покоя
Скорость – скорость хода поршневого штока, совершающего возвратно-поступательное движение
Текучая среда – тип и вязкость жидкости, используемой в системе
Размеры оборудования – диаметры штока и отверстия, размеры канавок уплотнения и зазоры (если они уже указаны), общая длина и длина хода цилиндра, а также характеристики чистоты поверхности (если уже указаны)
Применение цилиндра – тип оборудования, в котором будет использоваться цилиндр используется и как цилиндр будет работать в оборудовании, а также установка, рабочие циклы и условия окружающей среды f действующие лица (внешняя температура или загрязняющие вещества).
Индивидуальные решения для уникальных приложений
Проблемы с производительностью в конкретных приложениях не всегда решаются с помощью стандартного или каталога продуктов. Для сложных и постоянно развивающихся областей применения гидравлических уплотнений инженеры по уплотнениям могут разработать индивидуальное решение для уплотнения. Разработка этого индивидуального решения должна включать анализ отказов и исследование условий эксплуатации системы, тестирование в соответствии со спецификациями заказчика и стандартами производительности, а также техническое обучение.
Гидравлические уплотнения имеют решающее значение для производительности системы во многих областях применения. Такие факторы, как температура, скорость, давление, смазочные материалы и другие условия эксплуатации, могут значительно повлиять на срок службы уплотнения. Выбор правильного уплотнения помогает повысить производительность машины, оптимизировать операции и снизить общую стоимость владения машиной.
Этот материал предоставил Тадд МакБрайд, технический менеджер SKF по индивидуальным формованным уплотнениям. Нажмите здесь , чтобы посетить веб-сайт SKF, посвященный гидравлическим уплотнениям.
Уплотнения гидроцилиндра, уплотнения штока гидроцилиндра
Гидравлические системы герметизируются с помощью комбинации специализированных компонентов. Вместе эти компоненты, включая уплотнение, должны выдерживать высокое давление, экстремальные температуры и поперечные силы внутри цилиндра.
В гидравлических системах каждое из пневматических уплотнений играет решающую роль в поддержании эффективной работы системы. Гидравлические уплотнения штока предотвращают утечку жидкости за пределы цилиндра.Гидравлические поршневые уплотнения предотвращают протекание жидкости через головку блока цилиндров. Гидравлические компенсационные кольца направляют поршень и шток внутри цилиндра, поглощая силы и предотвращая контакт металла с металлом. Кроме того, гидравлические дворники удаляют влагу, грязь и другие посторонние частицы со штоков поршней, когда они втягиваются в цилиндр.
GBSA предлагает полную линейку гидравлических уплотнений и многое другое:
- Уплотнения штока
- Уплотнения поршневые
- Кольца износные
- Стеклоочистители
- Плоское уплотнение
- Направляющие кольца
- Диафрагмы
- Кольца уплотнительные из полиуретана
Мы также можем изготовить любое уплотнение или уплотнительный элемент по индивидуальному заказу в соответствии с вашими требованиями.
Полная линейка гидравлических уплотнений
Гидравлические уплотнения штокаУплотнения штока используются в гидроцилиндрах для гидравлического уплотнения. GBSA предлагает широкий ассортимент эффективных гидравлических уплотнений штока, включая полиуретановые уплотнительные кольца. Мы будем работать с вами, чтобы наши уплотнения штока соответствовали вашим требованиям.
Гидравлическое уплотнение поршняПоршневые уплотнения используются для предотвращения утечки жидкости под давлением через головку блока цилиндров, в то время как давление системы толкает поршень вниз по отверстию цилиндра.Инженеры GBSA могут помочь вам с конструкциями поршневых уплотнений как одностороннего, так и двустороннего действия.
Гидравлические износостойкие и направляющие кольцаГидравлические компенсационные кольца направляют поршень, удерживая его в центре, что обеспечивает равномерный износ и распределение давления на уплотнениях. Они также предотвращают контакт металла с металлом, оптимизируя работу системы уплотнения и увеличивая срок службы уплотнений. GBSA предлагает износные и направляющие кольца различных стилей огранки.
Гидравлические дворникиГидравлические дворники предотвращают попадание загрязняющих веществ, таких как вода, пыль и мусор, в блок цилиндров и гидравлическую систему.Гидравлические дворники, также известные как скребки или пылезащитные уплотнения, имеют решающее значение для предотвращения повреждения других компонентов системы. Свяжитесь с GBSA сегодня, чтобы обсудить гидравлические дворники, подходящие для вашего применения.
Типичные применения гидравлических уплотнений
Многие отрасли промышленности используют уплотнения GBSA в своем оборудовании для различных применений, в том числе:
- Производство (Промышленное производство)
- Горное дело
- Внедорожник
- Нефть и газ
- Автомобильная промышленность
- Трансмиссия
- Сельское хозяйство
- Литейные
- Фармацевтическая
Поговорите с инженером по продажам или дизайнером сегодня
Чтобы лучше понять наши возможности гидравлического уплотнения, уникальные для вашего приложения, заполните нашу контактную форму или отправьте электронное письмо по адресу gbsa @ gbsa.com с рисунком вашей части.
Если вам нужна помощь в разработке этой детали или вы хотите поговорить с инженером по продажам относительно предложения, позвоните нам по телефону 800-837-4272.
Типы гидравлических уплотнений | Пневматические уплотнения
Гидравлические уплотнения и пневматические уплотнения рассчитаны на рабочее давление цилиндра, скорость цилиндра, рабочую температуру, рабочую среду и область применения.
Гидравлические уплотнения обычно представляют собой относительно мягкие неметаллические кольца, захваченные в канавке или зафиксированные в комбинации колец, образующих узел уплотнения, для блокирования или разделения жидкости при возвратно-поступательном движении.Гидравлические уплотнения жизненно важны для машин. Их использование имеет решающее значение для обеспечения возможности преобразования гидравлической энергии в линейное движение.
Гидравлические уплотнения могут быть изготовлены из различных материалов, таких как полиуретан, резина или ПТФЭ. Тип материала определяется конкретными условиями эксплуатации или ограничениями в зависимости от типа жидкости, давления, химической совместимости жидкости или температуры.
Статическое гидравлическое уплотнение расположено в канавке и не движется – только уплотнение в ограниченном пространстве, действующее как прокладка.
Тип динамического гидравлического уплотнения , называемого уплотнением штока, подвергается перемещению по внутреннему диаметру вдоль вала или штока гидроцилиндра. Тип динамического гидравлического уплотнения, называемого поршневым уплотнением, подвергается перемещению по внешнему диаметру вдоль трубы или отверстия гидроцилиндра.
Уплотнения поршняУплотнения гидравлических поршневых уплотнений гарантируют, что жидкость или другие среды не будут проходить в обход поршня, поскольку давление системы толкает поршень вниз по цилиндру во время цикла давления.Поршневые уплотнения представляют собой динамические уплотнения, как правило, одностороннего действия (давление действует только с одной стороны) и двустороннего действия (давление действует с обеих сторон). Выбор поршневого уплотнения определяется режимом работы цилиндра. [Подробнее …] | Уплотнения штокаУплотнения штока считаются наиболее важным элементом системы уплотнения цилиндра. Они предотвращают утечку жидкости из гидравлического цилиндра наружу, когда шток вращается вперед и назад (уплотнение динамического давления).Уплотнения штока работают вместе с уплотнениями грязесъемника, чтобы защитить гидравлическую систему от внешних загрязнений, таких как грязь и внешние погодные условия.Уплотнения штока – это статические уплотнения, устанавливаемые в сальники или корпуса. Они поддерживают уплотнение со штоком поршня в динамическом движении. [Подробнее …] |
ГрязесъемникиГрязесъемники также известны как скребковые уплотнения. Как правило, они используются вместе с другими уплотнительными элементами. Грязесъемные уплотнения обеспечивают плотную посадку, в то же время позволяя поршневому штоку, совершающему возвратно-поступательное движение, проходить через внутреннее отверстие уплотнения.Несмотря на свою важную функцию, грязесъемное уплотнение, возможно, является наиболее недооцененным типом уплотнения в гидроцилиндре. [Подробнее …] | Изнашиваемые кольцаИзносные кольца используются для поддержания центрирования поршня, что обеспечивает равномерный износ и распределение давления на уплотнениях. Эти уплотнения используются как в поршнях, так и в штоках. Популярные материалы компенсационных колец включают нейлон с наполнителем из стекла, ПТФЭ с бронзовым наполнителем и ПТФЭ с наполнителем из стекла. Износостойкие кольца доступны в вариантах торцевой, угловой и ступенчатой резки.[Подробнее …] |
Гидравлическая и пневматическая серия UK Seals обслуживает весь диапазон рабочих циклов.
