Стабилизатор напряжения для газового котла baxi: Убережет чувствительную технику от повреждений! Стабилизатор напряжения для газового котла Baxi

Убережет чувствительную технику от повреждений! Стабилизатор напряжения для газового котла Baxi

Работа любого современного газового котла контролируется электронной платой управления, которая может быть очень чувствительна к скачкам напряжения и шумовым помехам в сетях электроснабжения.

Конечно, производители устанавливают встроенные регуляторы напряжения в блоки питания для этих плат, но в российских условиях их может быть недостаточно. Чтобы обеспечить котёл идеальным напряжением и обезопасить его от сбоев и нужен стабилизатор.

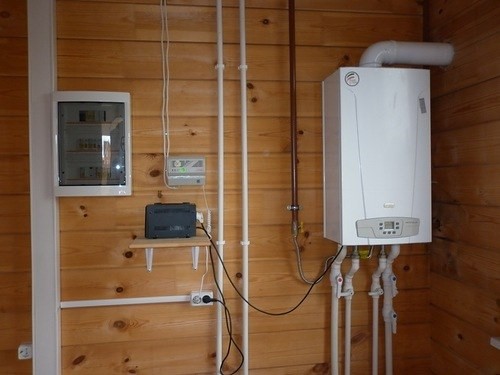

У вас уже может стоять источник бесперебойного питания (ИБП) или даже резервный генератор — однако, стабилизатор также потребуется, потому что не все ИБП и тем более генераторы оборудованы хорошим блоком стабилизации, а в дешёвых моделях (off-line схемотехника) он и вовсе отсутствует.

Как выбрать стабилизаторы напряжения для газовых котлов Baxi

Многие компании-производители делают продукцию, предназначенную специально для российского рынка, адаптированную к нашим суровым климатическим и бытовым условиям.

То же касается и аппаратов отечественных производителей, но итальянские котлы Baxi часто отказываются работать в России именно из-за проблем с питающим напряжением.

Пользователи отмечают, что эти приборы «капризничают» даже с некоторыми стабилизаторами. Поэтому к выбору защитного регулятора для Baxi следует отнестись внимательно, особенно к рассмотренным далее техническим характеристикам.

Внимание! Сервисные центры, занимающиеся установкой котлов, зачастую предупреждают о необходимости установки стабилизирующего устройства для защиты электроники прибора от повреждения. В случае если оно было вызвано скачком напряжения, в гарантийном обслуживании газового котла может быть отказано.

Мощность

Хорошая новость: котлы Baxi очень экономичны и не потребляют больше 170 Вт, что позволяет не брать слишком мощный стабилизатор, переплатив при этом за его надёжность. Для устройств без встроенного циркуляционного насоса достаточно взять запас сверху в 15—20%. Для моделей с насосом, из-за пусковых токов электродвигателя, указанную в инструкции номинальную мощность умножаем на 3.

Важно! В противном случае, при пуске насоса регулятор напряжения может уходить в защиту, а котёл будет отключаться.

Диапазон входных напряжений

Показывает, в каких пределах стабилизатор может справляться со своей функцией.

Обычно при выходе за границы этого диапазона, стабилизатор уходит в защиту и отключает нагрузку от сети.

Выяснить диапазон скачков напряжения в вашей местности можно с помощью вольтметра или мультиметра, измеряя напряжение в розетке в разное время суток.

Нужно правильно подобрать данный параметр, иначе постоянное отключение котла приведёт к плохому отоплению.

Точность стабилизации

Важная характеристика, описывает, насколько точно устройство может поддерживать нужное выходное напряжение. Для Baxi необходима точность стабилизации 5—8%, меньше — лучше. Зависит точность от принципа работы (схемотехники) стабилизатора. Так, в стабилизаторах с трансформатором точность обусловлена количеством обмоток.

В это же понятие нужно включить время срабатывания стабилизирующего устройства на изменения в электроснабжении. Самое высокое (отсутствует) оно у инверторных приборов, а медленнее всего срабатывают электромеханические стабилизаторы. Рекомендованное значение для газовых котлоагрегатов — 30—40 мс (меньше — лучше).

Подходящие стабилизаторы для разных серий котлов Бакси

Для разных модельных рядов котлов Baxi нужны различные стабилизаторы.

Luna

Мощности, потребляемые котлами линейки Luna:

Модель	LUNA-3 COMFORT 310 Fi	LUNA-3 COMFORT 240 Fi	LUNA-3 COMFORT 240 i	LUNA-3 COMFORT 1.310 Fi	LUNA-3 COMFORT 1.240 Fi	LUNA-3 COMFORT 1.240 i
Мощность, Вт	165	135	80	165	110	170

Все модели серии оборудованы встроенными циркуляционными насосами, поэтому увеличим эту мощность в 3 раза, получим максимальное значение в 510 Вт. Это минимальная требуемая мощность стабилизатора для котлов Baxi Luna (исключение составляет экономичный LUNA-3 COMFORT 240 i, для которого подойдёт регулятор в 240 Вт).

Фото 1. Два котла Baxi модельного ряда Luna. Приборы подключены к отопительному контуру.

БАСТИОН Teplocom ST-888

• Релейная схемотехника.
• Мощность: 480 Вт (@ cos φ = 0,8).
• Рабочий диапазон: 145—260 В.
• Выходные напряжения: 200—240 В.
• Время срабатывания: 20 мс.
• Точность: 8%.
• Стоимость: от 4200 руб.

RUCELF КОТЁЛ-600

• Релейная схемотехника.
• Мощность: 600 Вт.
• Рабочий диапазон: 150—250 В.
• Выходные напряжения: 202—238 В.
• Время срабатывания: 10 мс.
• Точность: 8%.
• Стоимость: от 2250 руб.

Фото 2. Автоматический стабилизатор напряжения Rucelf Котёл-600. Прибор изготовлен в России.

РЕСАНТА ACH-500/1-Ц

• Релейная схемотехника.
• Мощность: 500 Вт.
• Рабочий диапазон: 140—260 В.
• Выходные напряжения: 202—238 В.
• Время срабатывания: 7 мс.
• Точность: 8%.
• Стоимость: от 1500 руб.

ИнСтаб Штиль IS1000

• Инверторная схемотехника.
• Мощность: 750 Вт.
• Рабочий диапазон: 90—310 В.
• Выходные напряжения: 216—224 В.
• Точность: 2%.
• Стоимость: от 10600 руб.

Slim

Мощности, потребляемые популярными моделями линейки Slim:

Модель	SLIM 2.300 Fi	SLIM 2.230 i	SLIM 1.300 Fi	SLIM 1.230 FiN	SLIM 1.300 FiN	SLIM 1.230 iN	SLIM 1.620 iN
Мощность, Вт	170	120	170	70	70	15	15

В таблице указаны не все модели, но мощности неуказанных также не превышают 170 Вт.

Котлы Slim с индексом N не имеют встроенного насоса, поэтому если вы планируете систему с естественной циркуляцией, то при выборе стабилизатора нет необходимости брать запас по мощности в 3 раза, достаточно будет устройства в 100 Вт. Для котлов со встроенным насосом подойдут те же девайсы, что и для линейки Luna, рассмотрим модели, подходящие только для безнасосных котлов.

БАСТИОН Teplocom Рапан СТ-220

• Релейная схемотехника.
• Мощность: 200 Вт.
• Рабочий диапазон: 165—250 В.
• Выходные напряжения: 209—231 В.
• Время срабатывания: 20 мс.
• Точность: 5%.
• Стоимость: от 2200 руб.

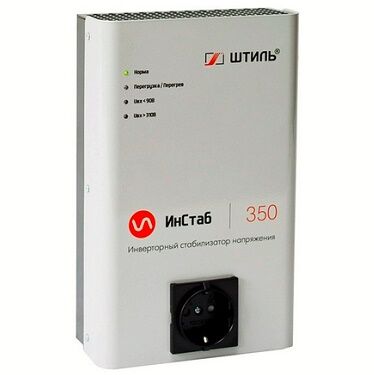

ИнСтаб Штиль IS350

• Инверторная схемотехника.
• Мощность: 300 Вт.
• Рабочий диапазон: 90—310 В.
• Выходные напряжения: 209—231 В.
• Точность: 2%.
• Стоимость: от 3850 руб.

Полезное видео

Посмотрите видео, в котором рассказывается, как подобрать подходящий стабилизатор напряжения для газового котла.

Обеспечьте надёжную и долгую работу отопительного прибора

Газовые котлы Baxi экономичные и не требуют мощного и дорогого стабилизатора, а небольшая дополнительная трата на защитное устройство может спасти ваши нервы в холодные зимние дни.

Устанавливая купленный стабилизатор, помните о технике безопасности:

​

• Нельзя размещать устройство вплотную к котлу и газовым магистралям, а также в сырых местах.
• Обеспечьте ему хорошую вентиляцию и охлаждение.
• Подключите заземление, соблюдайте фазировку.
• Привлеките квалифицированного специалиста, если не обладаете знаниями в электротехнике.

критерии выбора и какой диапазон перепадов входных напряжений

Итальянские газовые котлы Baxi являются качественным и эффективным видом теплотехнического оборудования, предназначенного для организации отопления и горячего водоснабжения частных домов и прочих помещений.

Одно из важных преимуществ продукции этой фирмы — адаптация всех установок к работе в российских условиях, с перепадами давления газа и воды, с нестабильным напряжением в сети электропитания.

В этом отношении котлы Бакси заметно опережают изделия других фирм, однако, они не способны полностью соответствовать предложенным условиям работы.

В частности, они очень плохо переносят изменения параметров электропитания и нуждаются в использовании соответствующих устройств. Рассмотрим этот вопрос внимательнее.

Содержание статьи

Есть ли в газовых котлах Baxi защита от скачков напряжения?

По заявлениям производителя, в электронной начинке котлов присутствует специальная микросхема, компенсирующая колебания напряжения в диапазоне 30%.

Во всяком случае, такие заявления присутствовали в паспортах серии Ace, ныне снятой с производства и замещенной серией Main.

Однако, судя по отзывам пользователей, работа встроенной защиты явно не справляется с возникающими перепадами сетевого напряжения. Причиной является низкое быстродействие системы защиты, которая срабатывает уже после того, как на скачок отреагировала плата управления.

Возникает замкнутый круг — защиту включает плата управления, которая как раз и нуждается в ней. В этом вопросе имеется явная недоработка инженеров фирмы, которые не учли специфику работы собственного оборудования.



В каких случаях следует озаботиться покупкой?

В первую очередь, стабилизатор понадобится жителям частного сектора и коттеджных поселков. Линии электропитания в таких районах сильно изношены, подстанции не рассчитывались на возросшее число потребителей, работают на пределе возможности.

Количество абонентов очень высоко, присоединены различные нагреватели и прочие установки с большим потреблением энергии.

Кроме того, стабилизаторы обязательны для установок, обогревающих помещения большой площади. В особенности это важно для регионов с холодными зимами, где опасность остаться без отопления в морозы велика и дает крайне нежелательные последствия.

Наиболее энергозависимые элементы котлов Бакси

:

• Плата управления.
• Циркуляционный насос.
• Газовый клапан.

Наиболее чувствительный элемент — плата управления, ее отказ повлечет сбой в работе всех остальных устройств. Если не сработает соответствующий датчик и котел не окажется заблокирован, то последствия будут весьма нежелательными.

ОБРАТИТЕ ВНИМАНИЕ!

Специалисты и пользователи рекомендуют всем владельцам котлов Бакси сразу же приобретать стабилизаторы, так как скачок напряжения может быть спровоцирован местными причинами, находящимися в одном помещении.

Критерии выбора

Основными критериями выбора стабилизаторов для котлов фирмы Бакси являются:

• Однофазный тип.
• Точность стабилизации.
• Скорость ответа на скачок напряжения.
• Отсутствие перефазировки (четко выраженный ноль).
• Уровень мощности от 300 Вт.
• Частота переменного тока 50 Гц.
• Синусоидальный график напряжения.
• Способ монтажа (напольный, настенный и т.п.).

Перефазировка вызывает сбой работы платы управления и приводит к блокировке котла. Мощность стабилизатора обусловлена потребностями установки и не может быть меньше, чем того требует используемое оборудование (самый нагруженный узел).

Частота и точность синусоиды важны для работы циркуляционных насосов, чувствительных к этим показателям. Искажение графика напряжения приводит к нарушениям работы и даже к разрушению подвижных деталей насосов.

Точность и скорость реакции устройства определяют общее качество и эффективность работы .

По этим критериям производится общий подбор стабилизаторов, хотя для каждой модели рекомендуется учитывать собственные характеристики и особенности.

Какой мощности должны быть стабилизаторы напряжения

Минимальным показателем мощности считается 300 Вт, но рекомендованными показателями являются значения 400-500 Вт.

Эти значения усредненные, каждый пользователь может самостоятельно подсчитать номинальный показатель стабилизатора.

Для этого надо в технических характеристиках (подробных, не общих) отыскать графу «потребляемая электрическая мощность» и указанное значение умножить на коэффициент прочности — 1,3.

Полученное значение и будет минимальным показателем мощности стабилизатора для данного котла.

ВАЖНО!

Не следует путать потребляемую электрическую мощность с производимой тепловой.

Подбор по времени реакции на скачок напряжения

Время реакции определяет период, когда электроника котла вынуждена работать с измененным значением напряжения до момента коррекции. Рекомендуемое значение — 100-200 мсек.

Этот показатель очень важен, поскольку устройства с большим временем реакции не могут обеспечить защиту котла — электронная плата управления успевает выйти из строя до того, как стабилизатор исправит параметры питания.

Недорогие китайские модели срабатывают через относительно большой промежуток времени — около 1 сек. Это недопустимо, поэтому рекомендуется при покупке уточнять характеристики прибора.

Диапазон перепадов входных напряжений

Диапазон значений напряжения электропитания, в котором современные котлы работают без вредных для себя последствий, составляет 200-240 В.

Соответственно, стабилизатор должен выдать на выходе значение, максимально приближенное к номиналу — 220 В. Погрешность, допустимая для стабилизаторов, должна находиться в пределах 7-10 %.

Большее значение погрешности может спровоцировать ситуацию с чрезмерным искажением параметров тока на выходе из устройства, результатом чего может стать выход из строя каких-либо узлов котла.

Масса и размеры

Устройства от разных производителей могут отличаться друг от друга как величиной, так и весом (массой). Если котел расположен в отдельном, достаточно просторном помещении, размеры и вес стабилизатора принципиального значения не имеют.

Однако, для небольших камер или для настенных моделей котлов размеры и вес устройства становятся существенным показателем, определяющим возможность размещения в отведенном помещении или установки на стену.

Выбирая место для размещения котла, следует помнить о необходимости размещения стабилизатора. Несущая способность стены (для настенных моделей) должна обеспечивать возможность одновременной установки и котла, и стабилизатора.

Размеры камеры должны позволять разместить оба устройства и позволить производить техобслуживание без помех.

Какой выбрать

Выбор стабилизатора обусловлен особенностями конструкции котла, типом горелки, видом топлива и прочими особенностями установки. Сразу следует отказаться от применения электро-механических (латерных) устройств.

Во время работы они сильно искрят, что недопустимо в помещениях (особенно, в отдельных камерах) с газовыми приборами.

Рассмотрим, какие стабилизаторы хороши для отдельных серий и моделей котлов Бакси:

Серия SLim

Подбор стабилизаторов должен производиться на основании расчета по величине потребляемой мощности. Для котлов серии SLim был произведен ряд испытаний, по результатам которых лучшие показатели продемонстрировали стабилизаторы фирм «Энергия» и «Штиль».

Они предлагают широкий выбор устройств под различные задачи, в том числе и для нормализации рабочего напряжения котлов Бакси Слим.

Устройства имеют хорошие характеристики, малую погрешность и высокий диапазон входных напряжений, что позволяет успешно работать с мощными напольными установками серии Слим.

Серия Baxi Luna

Для котлов серии Luna линеек Luna 3 или Luna Comfort испытывались различные устройства от нескольких изготовителей. Тестировались показатели мощности, быстродействия, точности стабилизации.

Специалисты отмечают, что практически все отечественные стабилизаторы демонстрируют одинаково устойчивые показатели, оптимальные для котлов данных линеек. Лидером по результатам тестирования оказалась продукция фирмы «Теплоком», чьи изделия смогли показать наилучшие результаты.

Они имеют вполне разумную стоимость при широких возможностях и высоком качестве работы.

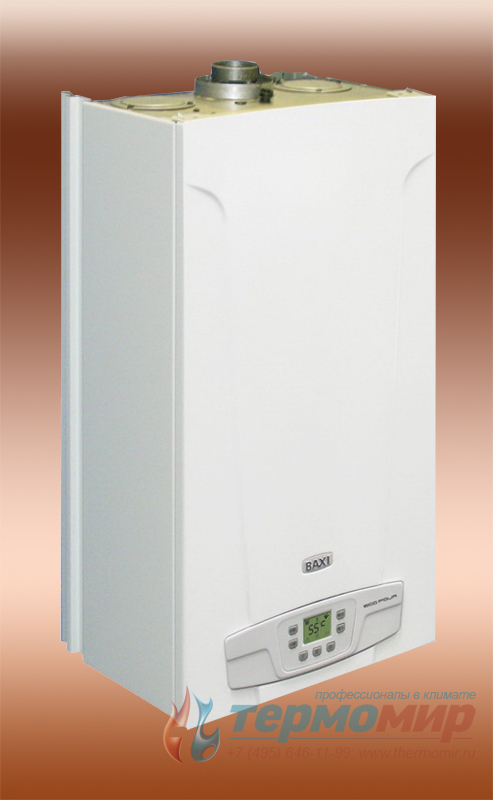

Eco Four 24F

Наиболее верный способ определения подходящей модели стабилизатора — расчет мощности по показателям потребления. Это позволит выбрать устройство, способное вполне качественно выполнять свои задачи, не переплачивая при этом за лишнюю мощность или иные ненужные возможности.

Потребляемая мощность модели — 80 Вт. Умножая ее на коэффициент надежности (1,3) получим минимально допустимую мощность стабилизатора.

Полученное значение составляет 104 Вт, но выбирать следует с несколько больших значений, чтобы учесть неминуемое падение показателей с течением времени.

Eco 4s 24 F

Потребляемая мощность котлов этой модели составляет 130 Вт. Соответственно, минимальная мощность стабилизатора будет равна 169 Вт.

Выбирать подходящий стабилизатор рекомендуется, начиная от моделей мощностью 200 Вт, поскольку со временем их показатели немного снижаются.

Baxi Fourtech

Котлы Baxi Fourtech имеют разные величины потребляемой мощности — 130 и 80 Вт. Это означает, что к разным моделям подойдут собственные типы стабилизаторов, соответствующие по мощности.

Следует выбирать среди образцов от 140 Вт или от 200 Вт, чтобы получить надежную и экономичную стабилизацию напряжения.

Main 24Fi

Потребляемая электрическая мощность этой модели составляет 170 Вт. Соответственно, минимальная мощность стабилизатора должна быть 221 Вт. Выбирать следует из установок от 300 Вт мощности, что позволит с запасом компенсировать все возможные искажения параметров входного напряжения.

ОБРАТИТЕ ВНИМАНИЕ!

Приведенные рекомендации относятся только к мощности стабилизаторов. При покупке необходимо руководствоваться также величиной погрешности и типом устройств. Оптимальный вариант — тиристорные стабилизаторы, которые работают быстро и бесшумно.

Необходимо учесть, что наилучшим вариантом выбора станут устройства отечественного производства. Они разработаны инженерами, понимающими специфику работы оборудования, представляющими диапазон и параметры возможных сбоев.

Высокую оценку пользователей заслужили устройства следующих фирм:

• Энергия.
• Штиль.
• Теплоком.
• Ресанта.
• Калибр.
• Бастион.
• ЭРА.

Среди иностранных фирм, производящих стабилизаторы напряжения для газовых котлов, можно отметить:

• Daewoo.
• Elitech.
• Powerman.
• Lenz Technic и т.д.

Необходимо учитывать, что руководствоваться следует храктеристиками и параметрами устройства, а не наименованием фирмы.

Диапазон цен

Стоимость стабилизаторов зависит от разных факторов:

• Мощность.
• Производитель.
• Тип конструкции (принцип стабилизации) и т.д.

Диапазон цен довольно широк и находится в условных пределах от 5 до 250 тыс руб (отдельные импортные модели стоят еще дороже). При выборе следует руководствоваться потребностями имеющегося оборудования.

Приобретать стабилизатор «на вырост» нецелесообразно, так как при покупке нового котла старый стабилизатор может оказаться неспособным к выполнению своей задачи.

Полезное видео

В данном видео вы узнаете как подобрать стабилизатор напряжения для котла:

Заключение

Защита котлов Бакси от изменений параметров напряжения питания является основным условием длительной и стабильной работы оборудования.

Отказ системы в зимнее время способен разрушить трубопроводы и потребовать трудоемких и дорогостоящих ремонтных работ, что в условиях отделанного и благоустроенного дома станет катастрофой, особенно, если разморозится система теплого пола.

Поэтому важность использования стабилизаторов не обсуждается и считается первостепенной. Стоимость котлов весьма высока, рисковать ими в надежде на стабильность сетевого питания не следует.

Возникновение аварийных ситуаций — свойство любых линий электропитания, даже самых надежных и современных, поэтому следует позаботиться о сохранности своего оборудования самостоятельно.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Стабилизаторы напряжения для газового котла Baxi: обзор лучших моделей

Автор: Татьяна Захарова

Последнее обновление: Ноябрь 2019

Котельное оборудование бренда Baxi в частных домах обеспечивает жильцов теплом и горячей водой, поэтому оно всегда должно быть исправным. Но современные агрегаты оснащены электроникой, чутко реагирующей на любые изменения в сети электропитания.

Из-за значительных скачков напряжения может пострадать тонкая «начинка» котла, в результате чего слетят установленные настройки, нарушится режим работы. Наихудший вариант – полная остановка оборудования.

Избежать проблем с перепадами напряжения поможет стабилизатор напряжения для газового котла Baxi – устройство, обеспечивающее постоянные рабочие параметры электропитания. Предлагаем рейтинг лучших ТОПовых моделей с обзором основных функций, технических характеристик и дополнительных опций для комфортной эксплуатации.

Содержание статьи:

ТОП-12 лучших стабилизаторов напряжения

Место

Продукт

Рейтинг

Диапазон входного напряжения

Диапазон выходного напряжения

Размещение

Цена

Стабилизаторы к котлам мощностью до 70 Вт

#1

165-260 В

200-240 В

универсал

#2

184-285 В

198-253 В

напольное

#3

175-285 В

198-242 В

напольное

Стабилизаторы к котлам мощностью от 80 до 135 Вт

#1

90-310 В

216-224 В

настенное

#2

140-270 В

202-238 В

настенное

#3

150-260 В

198-242 В

напольное

Стабилизаторы к котлам мощностью от 165 до 215 Вт

#1

90-310 В

216-224 В

настенное

#2

140-260 В

216-224 В

напольное

#3

150-250 В

202-238 В

настенное

ИБП к котлам Baxi

#1

154 – 290 В

198 – 242 В

напольное

#2

160 – 275 В

198 – 242 В

напольный

#3

165 – 290 В

227-233 В

напольное

Стабилизаторы к котлам мощностью до 70 Вт

#1

БАСТИОН Teplocom ST-222/500-И

Круглосуточная забота о газовом оборудовании

Экспертный рейтинг:

Прибор выпущен под маркой надежного российского производителя Бастион. Предназначен для работы с установленными в помещениях , потребляемая мощность которых не превышает 222 ВА. Выдерживает кратковременную перегрузку до 222 ВА. Функционирует в круглосуточном режиме.

Устройство релейного типа управляется микропроцессором, во время работы не вносит искажений. Рабочие узлы заключены в прочный пластиковый корпус белого цвета. Охлаждение происходит естественным путем, для этого в стенках корпуса проделано множество вентиляционных отверстий.

При наступлении аварийной ситуации подает световой сигнал и производит защитное автоотключение.

Технические характеристики:

• фазность – однофазный;
• входное напряжение – 165-260 В;
• выходное напряжение – 200-240 В;
• мощность – 222 В·А;
• точность – 9%;
• тип охлаждения – естественное;
• габариты (ш/в/г) – 104/135/104 мм;
• вес – 1,5 кг.

Установка прибора проста: его можно поставить на пол около котла или зафиксировать на стене в удобном положении с помощью DIN-рейки, расположенной на задней панели стабилизатора. Крепеж поставляется в комплекте. Рекомендуется для использования с газовыми котлами и другим электрическим оборудованием в частных домах, квартирах, офисах.

Достоинства

• Компактные размеры
• Интегрированная розетка
• Светодиодная подсветка
• Быстрое подключение

Недостатки

• Короткий шнур питания

Надежное устройство с широким диапазоном

Экспертный рейтинг:

Стабилизатор производится под финским брендом, продукция которого отличается надежностью и длительным сроком службы. Предназначен для выравнивания напряжения домашней техники, в том числе и газовых котлов. Защищен от перегрузок и короткого замыкания в сети. При нарушении рабочих параметров обесточивает нагрузку.

Прибор релейного типа имеет микропроцессорное управление. Автоматический предохранитель для максимальной защиты совмещен с выключателем. Оснащен встроенным сетевым фильтром на 2 розетки СЕЕ7/4.

Корпус немаркий, черный, изготовлен из пластика. Подключение к электросети производится с помощью полуметрового кабеля и вилки стандарта СЕЕ7/7. Контролировать работу устройства помогает индикация на верхней панели – светодиоды «сеть», «перегрузка», «стабилизация». Здесь же находится кнопка выключения.

Технические характеристики:

• фазность – однофазный;
• входное напряжение – 184-285 В;
• выходное напряжение – 198-253 В;
• мощность – 200 В·А;
• точность – 14%;
• тип охлаждения – естественное;
• габариты (ш/в/г) – 106/118/112 мм;
• вес – 1,4 кг.

Это прибор напольного типа, то есть его можно устанавливать на горизонтальную поверхность (пол, полку, специально подготовленное основание). Рекомендован для применения в коттеджах, подключенных к газовой магистрали. Кроме котла к нему можно подключать еще один прибор, но в указанных рабочих границах.

Достоинства

• Компактный и практичный
• Встроенный фильтр питания
• Индикация на видном месте

Недостатки

• Слышен шум при работе
• Короткий электрошнур

#3

Defender AVR Typhoon 600

Эффективное и экономичное решение проблем электросети

Экспертный рейтинг:

Автоматический регулятор с надежным встроенным фильтром предназначен для защиты домашних электрических устройств от непостоянного напряжения в сети. Имеет встроенную защиту автотрансформатора от максимальных температурных всплесков и перегрузок. Как и вся техника Defender, производится в Китае, но имеет неплохие отзывы и рекомендации.

Отключение при критических параметрах срабатывает благодаря автоматическому несгораемому предохранителю. Пластиковый черный корпус напоминает решетку – многочисленные отверстия необходимы для естественной вентиляции рабочих элементов.

На верхней панели расположены две розетки с заземлением, кнопка выключения и индикация: «сеть», «защита», «стабилизация».

Технические характеристики:

• фазность – однофазный;
• входное напряжение – 175-285 В;
• выходное напряжение – 198-242 В;
• мощность – 200 В·А;
• точность – 10%;
• тип охлаждения – естественное;
• габариты (ш/в/г) – 115/110/140 мм;
• вес – 1,17 кг.

Прибор небольшой и, по сравнению с аналогами, легкий. Его устанавливают на пол рядом с подключенными приборами или розеткой. Используется как дачный вариант, подходит для обслуживания газовых котлов небольшой мощности. Допускается подключение двух электроприборов.

Достоинства

• Компактные размеры
• Две встроенные розетки
• Индикация на панели
• Максимальная защита

Недостатки

• Короткий шнур питания
• Возможен заводской брак

Стабилизаторы к котлам мощностью от 80 до 135 Вт

Рекомендованная экспертами модель для отопительного оборудования

Экспертный рейтинг:

Инверторный стабилизатор серии «ИнСтаб» предназначен для любой домашней техники, включая газовое оборудование средней мощности, чувствительное к перепадам напряжения в сети. Выпускается в трех модификациях, которые отличаются напряжением на выходе: 220/230/240 В. Электронные элементы защищены от перегрева, перегрузки, импульсных помех, короткого замыкания.

Конструкцию устанавливают на стену и подключают посредством шнура питания длиной 1,3 м с 3-полюсной вилкой. Для подключения к котлу на передней панели расположена розетка. Здесь же – индикация, позволяющая вести контроль над работой оборудования.

Способ охлаждения – конвекционный, без вентилятора, поэтому прибор работает тихо. Устройство имеет 2-летнюю гарантию и сертификацию европейского стандарта CE.

Технические характеристики:

• фазность – однофазный;
• входное напряжение – 90-310 В;
• выходное напряжение – 216-224 В;
• мощность – 350 В·А;
• точность – 2%;
• тип охлаждения – естественное;
• габариты (ш/в/г) – 155/245/85 мм;
• вес – 2 кг.

Компактный прибор плоской формы легко устанавливается на стену, в комплекте – кронштейн для крепления, дюбель и шуруп. Кнопка выключения расположена сбоку. Стабилизатор рекомендуется для эксплуатации в коттеджах, на дачах, в офисных помещениях. Работает при влажности 90% (без конденсата).

Достоинства

• Реакция на изменение напряжения – 0 мс
• Удобное настенное исполнение
• Высокая точность стабилизации
• Работа на заявленной мощности

Недостатки

• Нет цифровой индикации
• Высокая цена

#2

Quattro Elementi Stabilia W-Slim 500

Мощный релейный прибор в узком корпусе

Экспертный рейтинг:

Стабилизатор релейного типа производится под итальянским брендом в Китае. Служит для поддержания стабильного, без скачков, напряжения в автоматическом режиме. Обеспечивает безопасное питание электрических бытовых приборов и агрегатов, в том числе водогрейных и отопительных газовых котлов. Функции регулируются работой микропроцессора.

Как и все аналогичные приборы, защищен от короткого замыкания и перегрева. В случае аварии происходит автоотключение. Если превышается максимальная граница напряжения в электросети, прибор также выключается с 6- секундным режимом задержки.

Электроника заключена в пластиковый прямоугольный корпус черного цвета с отверстиями для вентиляции. На лицевой панели – индикация, в том числе и цифровая, а также переключатель дисплея «вход/выход». Сбоку – закрепленный шнур, кнопка выключения и одна розетка с заземлением.

Технические характеристики:

• фазность – однофазный;
• входное напряжение – 140-270 В;
• выходное напряжение – 202-238 В;
• мощность – 500 В·А;
• точность – 8%;
• тип охлаждения – естественное;
• габариты (ш/в/г) – 330/160/60 мм;
• вес – 2,4 кг.

Прибор предназначен для настенной установки, которую можно выполнить самостоятельно. Рекомендуется для защиты бытовых приборов, компрессоров, вентиляционных систем, наносных станций, освещения и кондиционирования. Хорошо себя зарекомендовал в работе с настенными и в загородных домах, в условиях с нестабильным сетевым напряжением.

Достоинства

• Минимальная толщина корпуса
• Плавный старт Zero Cross
• Надежное реле
• Режим задержки 6 секунд

Недостатки

• При работе слышен шум

Недорогой стабилизатор в форме куба

Экспертный рейтинг:

Производитель техники зарегистрирован в Гонконге, выпускает на рынок недорогую, но качественную продукцию. Стабилизатор корректирует напряжение в сети, предохраняя бытовые приборы от поломок и отключений. Регулирует падение или повышение напряжения, если параметры электросети не соответствуют рабочим.

Установленная внутренняя защита от сетевых помех, короткого замыкания и высоких нагрузок. От перегрева устройство предохраняет естественная вентиляция, которая возможна благодаря отверстиям в корпусе.

Корпус стабилизатора выполнен из надежного пластика черного цвета, имеет форму куба. Кнопка выключения, светодиодная индикация и две розетки находятся на верхней панели, шнур электропитания отходит сбоку.

Технические характеристики:

• фазность – однофазный;
• входное напряжение – 150-260 В;
• выходное напряжение – 198-242 В;
• мощность – 500 В·А;
• точность – 10%;
• тип охлаждения – естественное;
• габариты (ш/в/г) – 123/120/123 мм;
• вес – 2 кг.

Прибор устанавливают на пол, стол или на полку, рядом с розеткой или подключаемой бытовой техникой. Стабилизатор на 100% справляется с функциями, работая в паре с газовым котлом, поэтому рекомендован владельцам загородных газифицированных домов. Обслуживает или один агрегат средней мощности, или два маломощных бытовых устройства.

Достоинства

• Простой в эксплуатации
• Интересный кубический дизайн
• Невысокая цена
• Длинный шнур

Недостатки

• Погрешность в измерениях – 10%

Стабилизаторы к котлам мощностью от 165 до 215 Вт

Отличный вариант для мощного газового котла

Экспертный рейтинг:

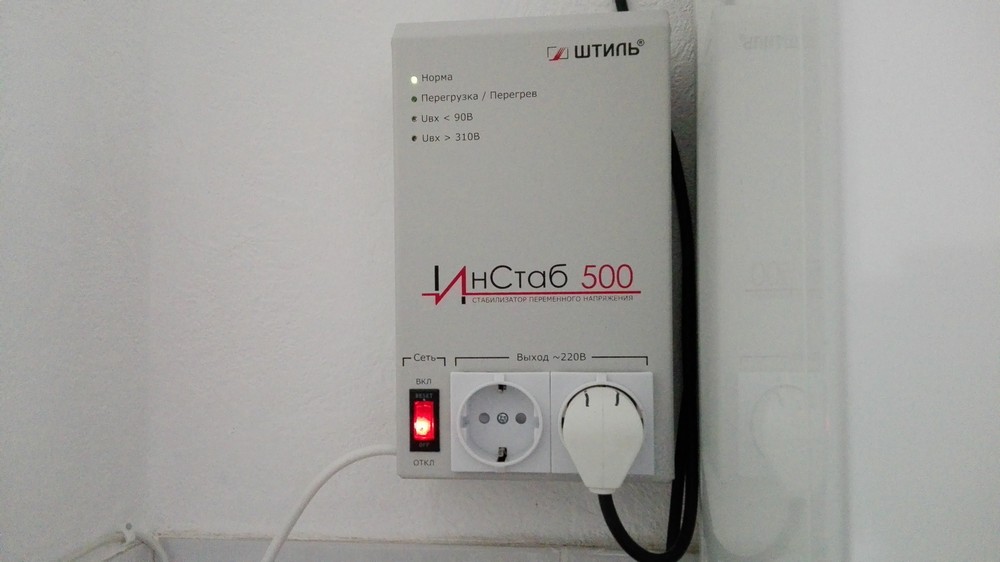

Стабилизатор инверторного типа из серии «ИнСтаб», по техническим характеристикам повторяющий модель Штиль IS350, но с максимальной мощностью 550 Вт. Предназначен для чувствительно электронного оборудования, в том числе программируемых газовых котлов Baxi. Производитель выпускает три востребованных варианта с разными параметрами напряжения на выходе: 220/230/240 В.

В устройстве предусмотрена аварийная защита от помех, короткого замыкания, перегрузки, излишнего нагрева. Корпус имеет плоскую форму – для удобного крепления на стене. Светодиодная индикация и розетка с заземлением для удобства эксплуатации расположены на лицевой панели, кнопка выключения – сбоку. Шнур питания также закреплен сбоку, его длина – 1,3 м.

Охлаждение производится конвекционным путем, без вентилятора, что гарантирует почти бесшумную работу. Кроме отличных технических характеристик выглядит привлекательным и срок гарантии – 2 года.

Технические характеристики:

• фазность – однофазный;
• входное напряжение – 90-310 В;
• выходное напряжение – 216-224 В;
• мощность – 550 В·А;
• точность – 2%;
• тип охлаждения – естественное;
• габариты (ш/в/г) – 155/245/85 мм;
• вес – 2 кг.

Прибор легко устанавливается на стену своими руками, при помощи идущего в комплекте кронштейна, дюбеля и шурупа. Инверторная модель рекомендуется для использования с газовыми котлами в коттеджах, на дачах. Способна работать во влажных помещениях, степень защиты – IP20.

Достоинства

• Реакция на изменение напряжения – 0 мс
• Удобная установка на стену
• Всегда стабильное напряжение
• Тихая работа

Недостатки

• Не хватает второй розетки
• Высокая цена

#2

РЕСАНТА ACH-500/1-ЭМ

Надежный и компактный электромеханичекий прибор

Экспертный рейтинг:

Модель 500/1-ЭМ – самая младшая в линейке ACH стабилизаторов латвийского производителя Ресанта. Подходящий вариант для подключения одного мощного агрегата – газового котла или двух менее мощных приборов, например, телевизора с ресивером. Надежный и крепкий, обладает комплексом отличных характеристик, полностью окупает свою стоимость.

Благодаря продуманной электромеханической конструкции КПД устройства достигает 97%, а погрешность стабилизации – всего 2%. Больше подходит для сетей с длительными подъемами или спадами напряжения, без резких и регулярных скачков. Перегрузки в сети активизируют защиту стабилизатора, которая переводит его в безопасный режим работы.

Металлический черный корпус имеет прямоугольную форму. Для удобства транспортировки сверху закреплена ручка, а для устойчивости снизу предусмотрены ножки. На лицевой поверхности – дисплей вольтметра, кнопка включения, индикация.

Технические характеристики:

• фазность – однофазный;
• входное напряжение – 140-260 В;
• выходное напряжение – 216-224 В;
• мощность – 500 В·А;
• точность – 2%;
• тип охлаждения – естественное;
• габариты (ш/в/г) – 190/170/125 мм;
• 4 кг

Установка стабилизатора производится на пол. Если планируется поставить его на полку, то нужно учитывать вес. Рекомендуется к применению со всеми видами бытовых электронных приборов. Подходит для защиты от скачков напряжения линии, питающей газовый котел Baxi.

Достоинства

• Низкий уровень шума
• Металлический корпус
• Стабильное напряжение
• Приемлемая цена

Недостатки

• Легкий запах в начале эксплуатации

Надежная защита отечественного производства

Экспертный рейтинг:

Родиной бренда и страной производства стабилизаторов является Россия. Серия «Котел» разработана специально для отопительного газового оборудования. Она подходит для одно- и , настенных и напольных. Релейные приборы работают в круглосуточном режиме, без перерывов и остановок на протяжении всего срока эксплуатации.

Перед запуском в серийное производство приборы прошли тестирование в компаниях Ariston и Baxi, после чего заслужили положительные рекомендации популярных производителей бытовой техники. КПД устройств – не менее 97%.

Стабилизатор защищен быстродействующей электроникой, ему не страшны частые перепады напряжения в сети питания. Конвекционное охлаждение предохраняет от перегрева. Корпус выполнен из металла и покрыт влагостойкой краской. На лицевой панели – электронный дисплей, кнопки включения и регулировки, розетка – сбоку.

Технические характеристики:

• фазность – однофазный;
• входное напряжение – 130-265 В;
• выходное напряжение – 202-238 В;
• мощность – 400 В·А;
• точность – 8%;
• тип охлаждения – естественное;
• габариты (ш/в/г) – 135/203/93 мм;
• вес – 2,2 кг.

Настенная установка выполняется с помощью крепежного набора, который есть в комплекте. Зона установки – около прибора или питающей розетки. Модель рекомендуется использовать для защиты котельного оборудования и осветительных систем, испытательных лабораторных установок, систем водоснабжения и охраны.

Достоинства

• Отличная стабилизация напряжения
• Прочный металлический корпус
• Индикация вольтметра
• Компактность и настенная установка

Недостатки

• Возможен заводской брак
• Небольшой шум

ИБП к котлам Baxi

Интерактивный бесперебойник нового поколения

Экспертный рейтинг:

Источник бесперебойного питания предназначен для защиты бытовой электронной техники и отопительного оборудования от любых помех и сбоев, характерных для сети электропитания. Главным достоинством прибора является сочетание энергосберегательной функции Green Mode и автоматического регулятора.

Устройство оснащено 4-мя розетками стандарта EC320 C13, для телефонной сети предусмотрен порт RJ-11. После отключения электроэнергии бесперебойник поддерживает работу электроприборов в течение 12 минут. Батарея емкостью 7 А·ч заряжается до 90% за 6-8 часов.

Технические характеристики:

• разъемы питания – 4;
• мощность выходная – 650 В·А / 390 Вт;
• напряжение – однофазное;
• индикация – есть;
• зарядка – 8 ч;
• габариты (ш/в/г) – 98/170/305 мм;
• вес – 4,8 кг.

Источник питания устанавливают на пол около розетки или ближайшего к розетке электроприбора. Дополнительного обслуживание не требует. Подходит для отопительных котлов всевозможных марок.

Достоинства

• Компактные размеры
• Технология энергосбережения
• Световая и звуковая индикация
• Практичный дизайн

Недостатки

• Часто происходит автоотключение
• Большой вес

#2

Ippon Back Basic 850 Schuko

Доступная и эффективная защита электронных устройств

Экспертный рейтинг:

Серия Back Basic популярного бренда Ippon предназначена для массового использования в целях защиты компьютерной и другой электронной техники, в том числе программируемых отопительных устройств. Прибор защищает от всевозможных неполадок в электросети: скачков напряжения, помех, высоковольтных выбросов, аварийного отключения.

Позволяет подключить до 3-х приборов, но это качается маломощных устройств. К особенностям можно отнести функцию Green Power, которая срабатывает и отключает ИБП в автоматическом режиме при малой нагрузке в процессе работы от батареи.

Работает от батареи примерно 20 минут, если нагрузка не превышает 100 Вт. КПД – 95%.

Технические характеристики:

• разъемы питания – 2;
• мощность выходная – 850 В·А / 480 Вт;
• напряжение – однофазное;
• индикация – есть;
• зарядка – 8 ч;
• габариты (ш/в/г) – 100/143/278 мм;
• вес – 5,15 кг.

Способ установки – напольный. Тяжелый прибор также можно ставить и на полку, несли она надежно закреплена.

Достоинства

• Время до отключения – 20 минут
• Низкий уровень шума
• Гарантийный срок – 2 года
• Порт USB

Недостатки

• Неудачное расположение порта USB
• Отсутствие нескользящих ножек

Мощный стабилизатор для решения всех проблем

Экспертный рейтинг:

Прибор относится к серии Professional Rackmount и рекомендуется к профессиональному использованию, то есть к монтажу в сервер, если применяется с компьютерной техникой. Подходит для обеспечения безопасности отопительного оборудования: защищает от любых проблем, возникающих в электрической сети.

На ЖК-экране отражается максимум информации о работе устройства: действующая операция, состояние нагрузки, питания и батарей, ошибки. На батарею переключается в течение 4 мс. Работает от батареи 1 минуту при полной нагрузке и 7 минут – при половинной.

Технические характеристики:

• разъемы питания – 8;
• мощность выходная – 1000 В·А / 600 Вт;
• напряжение – однофазное;
• индикация – есть, ЖК-экран;
• зарядка – 8 ч;
• габариты (ш/в/г) – 166/118/288 мм;
• вес – 6,5 кг.

Тяжелый прибор устанавливают на пол рядом с розеткой. Кроме отопительного котла, к нему можно подключать другое сопутствующее оборудование – например, насос.

Достоинства

• Удобный информативный дисплей
• Невысокая шумность при работе
• Эффектный дизайн
• 8 розеток

Недостатки

• Высокая цена
• Специфический запах

Критерии выбора стабилизатора для котла

От правильного выбора стабилизатора напряжения для бытового газового котла Baxi зависит исправность и срок службы отопительной техники, поэтому при покупке нужно учесть все нюансы. В первую очередь определить, подходит ли стабилизирующий прибор по основным техническим характеристикам домашнему котлу, а затем выяснить, удобно ли его устанавливать и эксплуатировать.

Рассмотрим главные технические характеристики, от которых напрямую будет зависеть и состояние котла. 8 критериев, требующих пристального внимания:

Галерея изображений

Фото из

Для домашнего использования приобретают однофазные стабилизаторы, которые требуют подключения однофазных приборов. Но в коттеджах часто монтируют трехфазную сеть, тогда потребуется приобретать или один 3-фазный прибор, или три 1-фазных

Для определения мощности необходимо сложить нагрузку всех приборов, которые будут подключены к стабилизатору, а затем прибавить еще 30% от полученной суммы. Помните, что выходная мощность в В·А не соответствует нагрузке в Вт

Это важный критерий, так как за городом амплитуда скачков напряжения гораздо шире, чем в городских условиях. Для коттеджей рекомендуется приобретать стабилизаторы с диапазоном 130-270 В, но точные пороговые значения определяются на месте

Под точностью понимают погрешность в работе стабилизатора, которая указывает на возможные отклонения в измерениях и выражается в процентном соотношении. Точность, характерная для современных моделей – от 2 до 10 %. Для электроники рекомендуются устройства с высокой точностью

Быстродействие – один из важных показателей, так как показывает время нейтрализации скачков напряжения в сети и перехода на рабочие параметры. Оно выражается в миллисекундах. Лучшими признаны инверторные стабилизаторы, реагирующие мгновенно. Их быстродействие – 0 мс

Для системы управления газовых отопительных котлов рекомендуется выбирать приборы со ступенчатым (дискретным) регулированием. Именно они необходимы для правильной работы чувствительной электроники, которая установлена в программируемом оборудовании

Установка стабилизатора и условия эксплуатации диктуются помещением, в котором размещен газовый котел. Маломощные приборы легче, их часто крепят на стене, тяжелые устанавливают на полу. Есть и универсальные модели, которые можно монтировать различными способами

Для домашних стабилизаторов, обслуживающих газовый котел, достаточно световой индикации с 3-4 светодиодами, которые показывают подключение к сети, стабилизацию и перегрузку. Профессиональные модели оснащены дисплеем, на котором высвечиваются все важные для работы параметры

Критерий #1 – количество фаз прибора для дома

Критерий #2 – определяющая нагрузку мощность

Критерий #3 – диапазон входного напряжения

Критерий #4 – точность стабилизации

Критерий #5 – быстродействие прибора

Критерий #6 – регулирование напряжения

Критерий #7 – способ установки

Критерий #8 – средства индикации

Вес и габариты также важны, особенно для помещений с дефицитом свободного пространства или при установке прибора на какую-либо поверхность – стол, полку. Все чаще обращают внимание и на дизайн – для пользователей важно, чтобы стабилизатор сочетался с корпусом газового котла по цвету или форме.

Некоторые, более дорогие модели, изготавливают в металлическом корпусе, который намного прочнее и надежнее пластикового.

Выводы и полезное видео по теме

Рекомендации по выбору стабилизатора:

Обзор стабилизаторов различных типов:

Покупка стабилизатора – один из способов защиты газовых котлов с электронным управлением. Отопительное оборудование зависит от качества электропитания, а при скачках напряжения или пороговых параметрах, если вдруг не сработает автоотключение, может просто выйти из стоя.

Стабилизаторы напряжения стоят не так уж и много, а пользу приносят ощутимую, поэтому настоятельно рекомендуем пользоваться дополнительными устройствами, гарантирующими сохранность и исправность дорогого оборудования!

Хотите рассказать о том, как подбирали стабилизатор для собственного газового котла? Поделитесь критериями, ставшими решающими в вашем выборе. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, публикуйте фото по теме статьи, задавайте вопросы.

Статья была полезна?

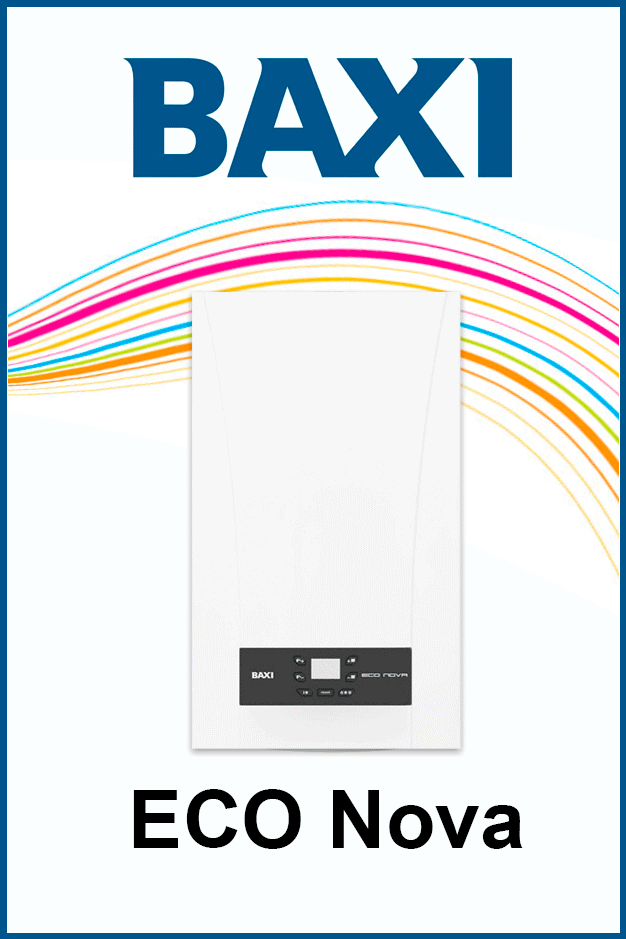

КАКОЙ СТАБИЛИЗАТОР УСТАНОВИТЬ НА КОТЕЛ BAXI? СТАБИЛИЗАТОР НАПРЯЖЕНИЯ TEPLOCOM ST-555

КАКОЙ СТАБИЛИЗАТОР УСТАНОВИТЬ НА КОТЕЛ BAXI? КАКОЙ СТАБИЛИЗАТОР ЛУЧШЕ ВСЕГО ПОДХОДИТ ДЛЯ ВАШЕГО КОТЛА?

В настоящее время на Российском рынке и в г. Челябинске очень популярно котельное оборудование фирмы BAXI. Как известно, котлы BAXI производятся в Италии.

В наших условиях эксплуатации котельное оборудование BAXI встречает много проблем, которых в Европе просто нет: броски напряжения, стабильно просаженные или завышенные сети, отключения электричества и т.п. Можно сказать, что котлы  BAXI работают в России  и в частности в г. Челябинске в экстремальных условиях. Поэтому котел BAXI, как и любой другой, нуждается в продуманной и эффективной защите.

ВСЕ КОТЛЫ BAXI ЗАВИСИМЫ ОТ НАЛИЧИЯ ЭЛЕКТРИЧЕСТВА!  Энергозависимые части этих котлов  можно разделить на два вида:
– автоматика( электронная плата BAXI, газовый клапан BAXI)
– циркуляционные насосы BAXI

Настенные газовые котлы BAXI имеют в своем составе блок автоматики и встроенный циркуляционный насос.
Ряд моделей BAXI имеет еще и вентилятор для удаления продуктов сгорания — это котлы BAXI с «закрытой камерой сгорания», или их называют еще «турбо котлы».

АВТОМАТИКА BAXI.

Автоматика сама по себе не критична к форме питающего ее напряжения. Однако в силу того, что она производит контроль качества питающего напряжения, именно она не даст команду на запуск другого подчиненного оборудования, если напряжение будет не в норме. Для самой автоматики гораздо важнее, чтобы электропитание было стабилизированным и, по возможности, непрерывным. Происходит большое количество отказов электронных плат BAXI, например, электронной платы Main Four арт. 710591300, из-за резких бросков напряжения в питающей сети.

Внимание! Производитель котельного оборудования BAXI имеет полное право отказать в гарантийной замене электронной платы и других элементов автоматики, если отказ произошел по причине некачественного электропитания!!!!

Циркуляционные насосы Grundfos и Wilo.

В котлах BAXI серии ECO Four, Luna-3, Luna-3 Comfort, Nuvola-3 Comfort установлен циркуляционный насос фирмы Grundfos.

В котлах BAXI серии Main Four, Fourtech установлен насос фирмы Wilo.

Наверное, насосы- это наиболее простые и неприхотливые в электрическом смысле устройства.

Главным требованием насосов Grundfos и Wilo к питающему напряжению является его синусоидальная форма.(так называемая правильная синусоида) Любое искажение синуса может привести к потере производимой мощности, уменьшению ресурса насоса Grundfos и Wilo и даже механическому разрушению вращающихся частей его двигателя.

Еще одно важное замечание по электропитанию котлов BAXI.

КОТЛЫ BAXI «ФАЗОЗАВИСИМЫ»,ТО ЕСТЬ ТРЕБУЮТ ПРАВИЛЬНОГО ПОДКЛЮЧЕНИЯ «ФАЗЫ», «НОЛЯ» И – ОБЯЗАТЕЛЬНО – «ЗЕМЛИ»!  Неверное электрическое соединение (достаточно перевернуть вилку в розетке) приводит к тому, что электрод ионизации не распознает пламя в контрольно–предохранительный период и останавливает работу котла BAXI.(ошибка Е01)

ПРОБЛЕМЫ, КОТОРЫЕ ВОЗНИКАЮТ В ЭЛЕКТРИЧЕСКИХ СЕТЯХ:

Кратковременный провал напряжения. Обычно является результатом пуска мощных нагрузок или нагрузок с большим пусковым током (трансформаторы, электродвигатели и т. д. ). Длительность и уровень провала зависит от сечения подходящих к нагрузке проводов. Время может составлять от 0,3 до 5 с. Кратковременное падание напряжения — самая распространенная проблема питания, составляющая 87 % всех сетевых помех.
Длительное понижение напряжения. Возникает в результате перегрузки понижающего трансформатора и перегрузки линии питания. Если дом находится в конце линии электропередач, то напряжение может падать до 100—150 В особенно в часы максимального энергопотребления в поселке.
Длительное повышение напряжения. Стремясь исправить ситуацию с низким напряжением, электрики нередко переключают обмотки понижающего трансформатора на более высокое напряжение. В результате потребители, находящиеся рядом с подстанцией имеют на входе сети питания дома напряжения от 240 до 260 В, особенно в часы минимальных нагрузок.
Перекос фаз. Явление в энергосети, возникающее в результате неравномерного распределения нагрузок по фазам. На самой нагруженной фазе соответственно будет низкое напряжение, а на незагруженных близкое к номиналу. Ситуация может осложниться, если присутствует общая нейтраль, к которой подключены потребители. В результате перекоса фаз, для данной ситуации, напряжение на незагруженных фазах может быть существенно выше номинального.
Короткое замыкание на одной из фаз сопровождается явлениями схожими с перекосом фаз с той лишь разницей, что время процесса ограничено временем срабатывания токовой защиты.
«Скачки» напряжения. Возникают в результате работы различного оборудования, особенно сварочного.
Отрыв нейтрали. Опасное и в последнее время нередкое явление, особенно для старых силовых сетей или сетях, проложенных наспех Отрыв нейтрали в главном распределительном щите многоквартирного дома влечет за собой изменение напряжения на фазах в зависимости от нагруженности каждой из них. На самой загруженной будет низкое напряжение, а на самой незагруженной может достигать значений 300 В и более.
Переключения в энергосети. Вызывают серию импульсных перенапряжений различной мощности, сопровождающуюся радиочастотными помехами широкого спектра.
Например, при отключении разделительного трансформатора мощностью 1 кВА 220\ 220 В от сети вся запасенная трансформатором энергия выбрасывается в нагрузку в виде высоковольтного импульса напряжением до 2 кВ.
Появление потенциала по шине «Земля».Возникает в результате обрыва и падения высоковольтных проводов на землю, наличие блуждающих токов по земле (трамвайные пути) и пр.
Грозовые разряды — мощные импульсные перенапряжения, возникающие в результате прямого попадания молнии в сеть электропитания, громоотвод или импульс от разряда молнии на расстоянии до 1,5 км приводящий к выходу из строя электрооборудования или сбою в работе аппаратуры. Прямое попадание характеризуется мгновенными импульсными токами до 100 кА с длительностью разряда до 1 мС.

Совершенно очевидно, что котельное оборудование BAXI необходимо защищать. Поговорим о методах решения проблемы обеспечения качественным электропитанием котельного оборудования BAXI. Для этих целей на рынке существуют специальные приборы.

ЭТО-СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ TEPLOCOM.

Стабилизаторы TEPLOCOM ST-555, выпускаемые ПО «Бастион»(Россия, г. Ростов-на-Дону), разработаны с учетом всех требований к электропитанию импортной отопительной техники и «особенностей» отечественных электросетей.

Важной отличительной особенностью стабилизаторов серии TEPLOCOM ST-555 являются:

• кронштейн для подвеса на стену, который поставляется в комплекте с изделием;
• внутренняя клеммная колодка, позволяющая подключать сетевой шнур котла не только к «евророзетке», но и жестко привязывая «Фазу», «Ноль» и «Землю».

Стабилизаторы TEPLOCOM ST-555 являются электронными ступенчатыми корректорами напряжения. Коммутация дополнительных обмоток силового трансформатора осуществляется автоматически по команде микропроцессора. В результате обеспечивается высокое быстродействие и мягкая коммутация элементов.
В работе стабилизаторов TEPLOCOM ST-555 практически отсутствует инерционность. Это особенно важно в условиях нестабильных электросетей. Стабилизаторы TEPLOCOM ST-555  чутко реагируют на всплески напряжения и не пропускают их к устройствам отопительной системы, предохраняя их от недопустимых перегрузок.
Важной особенностью стабилизаторов TEPLOCOM ST-555 является широкий диапазон входного напряжения. При этом, когда сеть отклоняется за допустимые пределы, стабилизаторы TEPLOCOM ST-555 обеспечивают защиту отопительной техники путем ее отключения и автоматического подключения при восстановлении сети.

ПОЭТОМУ. ЕСЛИ ВЫ ЗАДУМАЛИСЬ О ТОМ, КАКОЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ПОДХОДИТ ДЛЯ КОТЛА BAXI, КАКОЙ СТАБИЛИЗАТОР ЛУЧШЕ УСТАНОВИТЬ ДЛЯ КОТЛА, ТО НАШ ОТВЕТ – ТОЛЬКО СТАБИЛИЗАТОР “TEPLOCOM”.

ВНИМАНИЕ. Стабилизатор TEPLOCOM ST-555 является важной частью комплексной защиты котла BAXI. Однако установка стабилизатора TEPLOCOM ST-555 не отменяет необходимости выполнить ЗАЗЕМЛЕНИЕ в доме, установить диэлектрическую муфту на газопровод, а также подумать об аварийной защите, в частности, необходимости установить автомат УЗО или «АЛЬБАТРОС».

Купить СТАБИЛИЗАТОР НАПРЯЖЕНИЯ  TEPLOCOM ST-555 и TEPLOCOM  ST-888  Вы можете в компании БАКСИ ПРОФИ в г. Челябинске.

Купить TEPLOCOM ST-555  в нашем интернет-магазине:

http://baxiprofi.ru/products/18207935

Выбор стабилизатора напряжения для газового котла

В тех районах, где происходят скачки напряжения, часто используют стабилизаторы для отопительных котлов. Такой прибор помогает поддерживать нормальное напряжение и предотвращает поломку оборудования. Рассмотрим, как выбрать стабилизатор, характеристики, наличие защиты и в каких случаях можно использовать источник бесперебойного питания вместо стабилизатора напряжения для газового котла.

Содержание:

1. Почему необходим стабилизатор для газового котла?
2. Какой стабилизатор напряжения подходит для газового котла

2.1. Электромеханические стабилизаторы

2.2. Релейные стабилизаторы

2. 3. Электронные стабилизаторы

1. Характеристики стабилизатора для газового котла

3.1. Фазность

3.2. Диапазон входного и выходного напряжения

3.3. Мощность

3.4. Быстродействие стабилизации напряжения

3.5. Форма выходного напряжения

1. Функция рестарта и наличие защиты

4.1. Конструктивные особенности

4.3. Диапазон рабочих температур

Почему необходим стабилизатор для газового котла?

Современные газовые котлы не только нагревают теплоноситель, но и следят за безопасностью и качеством работы. Для этого в агрегатах устроены микропроцессоры и электронные блоки. Приборы оснащены клапанами, датчиками, насосами и вентиляторами. Контролирует и корректирует работу блоков электроника газового котла.

Рассмотрим функции газового оборудования:

1. При длительном отключении происходит препятствование замерзанию всей системы. Для прогонки носителя производится самостоятельный запуск котла. Кроме этого открываются клапаны, прокачивается насос и предотвращается поломка внутренних элементов.
2. При падении тяги, понижении давления газа в магистрали, плохом удалении продуктов сгорания, затухании пламени, пробое или заторе в отопительном контуре котел автоматически выключается.
3. Для обеспечения щадящей работы производится плавный розжиг и понижается интенсивность пламени при установленной температуре.
4. После выключения пламени продолжается циркуляция насоса для ровного нагрева во всех участках отопительного контура.
5. Поддерживается различная температура в разных контурах, при этом сохраняется в памяти установок вся информация. Можно программировать работу на сутки, дни и недели.
6. Производится анализ погодных данных и подбирается подходящий режим работы для создания комфортной температуры в доме. Таким образом, можно сэкономить ресурсы при оптимизации взаимодействия узлов и блоков.



Для того чтобы определиться нужен ли стабилизатор напряжения для котла отопления, необходимо рассмотреть его работу на практике. Газовые котлы работают от сети 220-230 В с погрешностью до 15%. Если напряжение упадет на 20 В, то оборудование будет нормально работать. Но случаются ситуации, когда напряжение падает до 140 В. Такое часто происходит в частном секторе. Поэтому газовый котел начинает работать нестабильно или просто отключается.

В серьезных случаях происходят скачки напряжения, а не падение. В таком случае показатели в сети могут быть от 250 до 300 В. Плата программного блока может повредиться или перегорят электронные схемы. В худшем случае выйдет из строя печатная плата. Ремонт этих элементов потребует приличную сумму или вовсе придется заменить газовый котел.

Скачки напряжения или его падение может произойти в следующих ситуациях:

1. При вмешательстве в распределительную коробку может случиться замыкание проводов.
2. В зависимости от количества потребляющих приборов у населения может увеличиться нагрузка на линию.
3. При плохих погодных условиях может произойти накидывание токоведущих элементов линии друг на друга.

Чтобы предотвратить поломку газового котла рекомендуется приобрести стабилизатор напряжения. Но так как стабилизаторов напряжения представлено большое количество, то выбрать подходящий довольно трудно. Рассмотрим подробно виды прибора и критерии выбора.

Какой стабилизатор напряжения подходит для газового котла

Все стабилизаторы напряжения выполняют такие задачи: доводят ток до максимального значения приближенного к 220 В при падении или скачках, а также разрывают цепь при больших показателях, когда не получается их нормализировать. В таком случае происходит защита чувствительных электронных узлов от перегрузки.
Стабилизаторы можно разделить на 3 вида, которые имеют свои достоинства и недостатки. Принцип работы заключается на круговых обмотках трансформатора, по которым происходит перемещение угольных щеток. При помощи сервопривода производится вращение. Исходя из входного напряжения,  устройство перемещает щетки в нужно положение, таким образом, обеспечивая необходимые исходящий ток.



Электромеханические стабилизаторы

Преимущества данного вида:

1. Невысокая стоимость.
2. Точность.
3. Компактные размеры корпуса.
4. Может переносить значительные перегрузки.
5. Несколько регулировок.

Недостатки электромеханических стабилизаторов напряжения:

1. При отрицательных температурах плохо функционирует.
2. При резких скачках напряжения может сильно завысить или снизить выходящее значение.
3. Время срабатывания составляет 2 секунды.
4. Конструкция сервопривода и бегунка механическая, поэтому за счет износа щеток и трения не имеет большого срока службы.
5. На контактах между щетками и обмоткой может искрить, поэтому необходимо производить удаленный монтаж.
6. Шум во время работы.

Электромеханические стабилизаторы можно использовать для газовых котлов, но требуется уделить особое внимание безопасности: устроить утепленное место для установки и удаленности от оборудования.

Релейные стабилизаторы

Такие стабилизаторы используются чаще, чем электромеханические. 5-12 реле подключается к обмотке трансформатора, каждое из них заключается в герметичный корпус. В зависимости от того как изменяется входящее напряжение ток пускается через одно из них по контуру максимально приближенному к 220 В. Таким образом, обеспечивается выравнивание к норме. От количества реле зависит  точность установки значения. Конструкция не имеет механических элементов.



Преимущества релейного стабилизатора:

1. Большой диапазон входного напряжения.
2. Невысокая стоимость.
3. Быстрая реакция на скачки.
4. Работает при отрицательных температурах.
5. Легко переносит перегрузки мощности.
6. Так как нет механических элементов, то срок службы довольно большой.
7. Не нужно постоянно контролировать и обслуживать.

Минусы релейного стабилизатора:

1. Шум при работе.
2. Ступенчатая регулировка с искажением синусоиды.
3. Погрешность выходящего напряжения может составлять 8%.



Исходя из качества и стоимости, такие стабилизаторы напряжения для газовых котлов используются довольно часто.

Электронные стабилизаторы

Через разные контуры обмотки трансформатора проходит ток в электронных стабилизаторах. Происходит это при помощи электронного ключа (тиристора или симистора). Первые пропускают ток в одном направлении, а вторые – в двух. Благодаря таким элементам прибор имеет высокую эффективность и небольшие размеры.



К преимуществам электронного стабилизатора можно отнести:

• Точность стабилизации от 3 до 5%;
• Большой срок службы;
• Простота эксплуатации;
• Отсутствие шума при работе;
• Не подвергаются воздействиям отрицательных температур;
• Не нужно регулярно обслуживать;
• Вводные значения имеют большой диапазон.

Недостатки:

• Высокая цена;
• Прибор чувствителен к помехам и перегрузкам.

Такие стабилизаторы относятся к универсальному оборудованию для газовых котлов. Единственной причиной для приобретения другого вида является только цена.

Характеристики стабилизатора для газового котла

Для правильного выбора стабилизатора напряжения для газового котла рекомендуется узнать подробнее о характеристиках и их влиянии на работу прибора. Таким образом получить выбрать подходящий стабилизатор для определенных условий использования.

Фазность

Практически все жилые дома подключены к сети 220 В и частотой 50 Гц. Для такой сети подойдет однофазный стабилизатор напряжения. В некоторых домах устроен трехфазный ввод, но каждая линия разделяется и выдает 220 В. Таким образом, нагрузка распределяется равномерно и поэтому можно применять однофазные модели.

Для производственных зданий, где устроены газовые котлы высокой мощности, требуется устанавливать трехфазные стабилизаторы 380 В. Но можно использовать и другой способ, при котором приобретаются однофазные приборы на каждую фазу, следовательно, стоимость будет ниже, но понадобится больше времени для подключения.

Диапазон входного и выходного напряжения

Стабилизаторы нужны для обеспечения тока из сети до 220 В для газовых котлов. Приборы выпускаются с разными диапазонами входного тока в зависимости от падения напряжения. Для того чтобы узнать какие параметры должен иметь прибор, необходимо провести исследование.

Для опыта нужно приобрести вольтметр цифровой или стрелочный. На значение переменного тока с пределом от 500 В нужно установить прибор. Замерять показания нужно в разное время для того чтобы увидеть как будут меняться значения в зависимости от нагрузки в сети.

Рекомендуется в течение 7 дней замерять значения в определенное время: 6:00, 9:00, 12:00, 15:00, 18:00, 21:00, 24:00 часа. После проведения эксперимента следует прибавить на каждую сторону по 15 В для получения небольшого запаса.



Если данные получились в пределах 180-240 В, то стабилизатор должен иметь такие значения. В загородных домах перепады напряжения могут быть 140-270 В, в таком случае нужно выбрать другую модель прибора.

Показатели котла должны соответствовать выходному напряжению стабилизатора. Обычно это 220 В. Для того чтобы предотвратить отключение газового котла из-за недостаточной мощности рекомендуется приобретать прибор с точностью выходного напряжения +-5%. Таким образом получится вписаться в требуемые данные производителем и добиться бесперебойной работы отопительного котла.

Мощность

При выборе стабилизатора напряжения для газового котла в первую очередь нужно обратить внимание на мощность. В паспорте оборудования нужно посмотреть, какой показатель указан. Газовые котлы имеют значение максимальной полезной тепловой мощность 6000-24000 кВт и потребляемой мощности 0,1-0,2 кВт.

При запуске газового котла данное значение увеличивается на пару секунд, таким образом, значение стабилизатора превосходит показатели котла. Но на сколько, можно узнать после следующих расчетов.

Следующей составляющей считается вольт-ампер, которые обозначают мощность стабилизатора. Они представляют полную мощность прибора. Если устройство имеет мощность 500 ВА, то показатель будет 350 Вт.

Мощность стабилизатора покрывает потребление газового котла и другого сопутствующего оборудования, которая устроено параллельно или внутри. Например, циркуляционный насос.

При выборе стабилизатора следует учесть запас от максимальной мощности суммы всех устройств на 30% и возрастающие пусковые токи для соответствия насосу и газовому котлу.

Рассмотрим такую формулу: (мощность котла+мощность насоса*3)*1,3=мощность стабилизатора.

Например: газовый котел 150 Вт, насос – 70 Вт. Получается: (150+70*3)*1,3=468 ВА.

Кроме этого нужно учесть просадку напряжения. При падении входного тока стабилизатор тоже понижает свои возможности по его повышению. Например, если есть в розетке 170 В, то эффективность снизится на 80% от номинальной мощности. Именно поэтому необходимо умножить паспортную мощность на процентное падение и разделить на 100.

Если в сети 170 В, то есть 80%, то при стабилизаторе на 500 ВА он будет работать на 400 ВА. Для газового котла 150 Вт и циркуляционного насоса 70 Вт необходимо выбрать стабилизатор напряжения 600 ВА.

Быстродействие стабилизации напряжения

Данный параметр имеет две единицы измерения:

1. Время срабатывания. Обозначается миллисекундами, которые уходят на реакцию прибора для изменения сетевого сигнала.
2. Скорость реакции. Показатель обозначается в вольтах в секунду, показывает период, который был затрачен на восстановление напряжения на выходе при колебаниях входного напряжения.

При высокой скорости и небольшом времени срабатывания котел лучше защищается в обе стороны. Наиболее эффективные стабилизаторы имеют напряжение с показателем от 100 В/с. Прибор реагирует мгновенно. При 10-20 В/с происходит небольшой задержка, которой хватит для некорректной работы газового котла.

Оптимальным временем срабатывания является 5 мс и менее. 20 см считается удовлетворительными, а 10 мс – допустимыми. При больших показателях есть риск. Инверторные приборы отличаются двойным преобразованием тока и не имеют параметры скорости.

Форма выходного напряжения

Из-за изменяющейся частоты переменный ток обозначается волнистой линией. В виде синусоиды это представлено на шкале. Для нормальной работы газового котла напряжение должно быть приближено к идеальной синусоиде.

Функция рестарта и наличие защиты

Для правильного выбора стабилизатора напряжения требуется обратить внимание на функции защиты. В недорогих приборах они могут отсутствовать, следовательно, сам стабилизатор может выйти из строя.

Опции защиты стабилизаторы напряжения для газового котла:

1. В зависимости от эксплуатации, нагрузка, места установки прибор может испытывать температурные воздействия. В некоторых ситуациях он может самостоятельно прервать линию до остывания при большом перегреве.
2. При перегрузке прибор отключается. При долгой работе на предельной мощности из-за слабого входящего напряжения происходит перегрев. Прибор сам отключается для того чтобы предотвратить сгорание платы или трансформатора.
3. При больших скачках, которые прибор не может снизить до 220 В происходит самостоятельное отключение. Это необходимо для сохранения качества работы газового котла.
4. При больших скачках напряжения стабилизатор отключается и, следовательно, прекращает работу газовый котел. При отключении прибор все равно отслеживает параметры сети и при нормализации снова начинает работу. Такая возможность рестарта помогает избавиться от множества неудобств.

Газовый котел включается и работает в нормальном режиме, а хозяева вернуться в теплый дом. Если в приборе нет функции рестарта, то дом остынет, а напряжение будет давно в нормальном состоянии. Если такая ситуация произойдет при длительной поездке жильцов, то вся система может замерзнуть.

Можно установить функцию перезапуска с задержкой для предупреждения частых запусков котла.

Если не предусмотрена функция рестарта, то включить стабилизатор и котел придется вручную. При покупке стабилизатора напряжения рекомендуется обращать внимание на такую функцию.

Конструктивные особенности

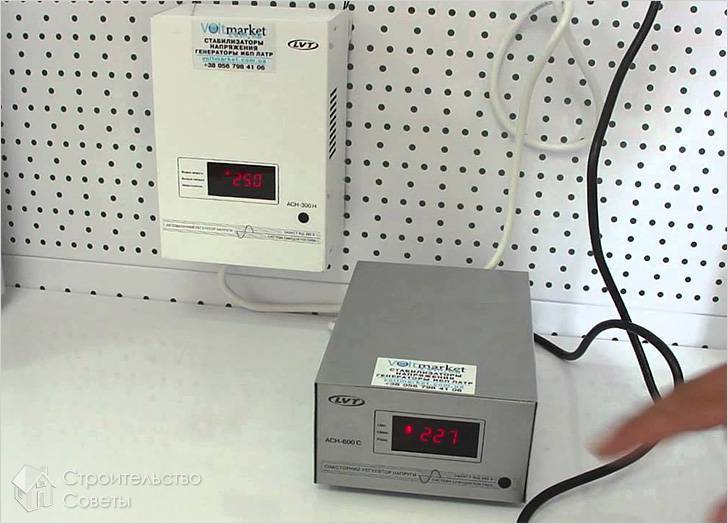

Стабилизаторы напряжения для газовых котлов могут иметь такие размеры: 200х300х70 мм -450х500х300 мм. В зависимости от типа прибора, количества реле, размера трансформатора  формируются размеры. Рекомендуется выбирать небольшие размеры, которые можно удобно расположить в частном доме и не занимать лишнее пространство. Если у вас обустроена отдельная котельная, то размер стабилизатора напряжения может быть любым.

Стабилизаторы изготавливаются двух видов: напольные и настенные. Второй вариант наиболее удобен, так как позволяет легко следить за показателями, которые расположены на уровне глаз.

Если блок установить на полу,  то придется наклоняться для того, чтобы увидеть показатели индикаторов. Но при выборе это не является основным критерием.

В квартире и небольшом доме лучше выбрать настенный стабилизатор, так как его легко спрятать. Есть еще стабилизаторы стоечного типа, но их мощность намного больше потребностей насоса и котла, поэтому нет никакого смысла устанавливать такую большую конструкцию.

В стабилизаторе нужно учесть еще и количество выходных разъемов, так как кроме газового котла, возможно, придется защитить еще другие электрические приборы от скачков напряжения. Поэтому рекомендуется выбирать стабилизатор с несколькими розетками и запасом мощности.

Индикация

Стабилизаторы напряжения отображают напряжение на входе и выходе прибора в вольтах. На корпусе устраивается стрелочный датчик, диодный индикатор или LED-дисплей.

Рассмотрим подробнее каждый вид:

1. Стрелочный датчик выпускается довольно давно и не пользуется популярностью на сегодняшний день. Он не оснащен подсветкой, поэтому в темноте придется использовать фонарик. Главным преимуществом стрелочного датчика является точность показаний.
2. Диодная индикация. В таком датчике нельзя посмотреть поступающие вольты и корректировать уровень. О нормальном уровне можно узнать по зеленому индикатору. Желтый цвет указывает на стабилизацию. Если загорелся красный диод, то значит, сработала защита. Такой датчик не отображает множество информации, но является бюджетным.
3. LED-дисплей. Цифры на дисплее подсвечиваются и видны в любое время. Можно сразу оценить уровень напряжения. Такой датчик является современным и эффективным.

Диапазон рабочих температур

Так как стабилизатор напряжения устанавливается в помещении, то мало кто задумывается о диапазоне рабочих температур. Если же прибор будет установлен в отдельной пристройке, то следует проверить уровень температуры, так как стабилизатор может нормально функционировать при температуре от +5 градусов. Устанавливать стабилизатор напряжения слишком близко к газовому котлу не рекомендуется. Кроме этого следует оставить свободное место вокруг прибора для циркуляции воздуха.

Вы можете купить стабилизаторы напряжения в нашем магазине.

Читайте также:

Стабилизатор «Котел» — одобрен специалистами BAXI

Совместные испытания

В рамках программы «КОТЕЛ в каждый дом» были проведены испытания стабилизатора торговой марки RUCELF на предмет совместимости с газовыми котлами торговой марки BAXI*. Главным критерием проверки качества работы стали показатели выходного напряжения, корректность и скорость переключения ступеней регулировки стабилизатора при изменениях входного напряжения в широком диапазоне. В испытаниях приняли участие стабилизатор RUCELF специализированной серии КОТЕЛ и наиболее популярные модели газовых котлов BAXI: настенные — ECO-4s и Luna-3, а также напольные котлы серии Slim.

BAXI — мировой бренд итальянских отопительных котлов, принадлежащий холдингу BDR Thermea. Освоение российского рынка продукция BAXI начала в 2002 году, и на сегодняшний день отопительные котлы бренда лидируют в списке самого популярного отопительного оборудования в нашей стране.

Проверка проводилась во всем диапазоне от минимального 130В до максимального 270В рабочего напряжения с использованием регулируемого источника питания переменного напряжения. Специалисты проверяли заявленные характеристики, указанные производителем, с полученными данными и оценивали общие эксплуатационные качества прибора. В ходе испытаний стабилизаторы показали уверенную работу при изменениях нагрузки и входного напряжения, при этом газовое оборудование функционировало в штатном режиме. Завершив все намеченные тесты специалисты пришли к единому мнению – стабилизаторы RUCELF серии КОТЕЛ идеально подходят для работы с котлами торговой марки «BAXI»: они гарантировано защищают от губительного воздействия нестабильного напряжения городских и загородных электросетей, тем самым продлевают срок службы газового оборудования, не вносят искажений формы напряжения, имеют высокую скорость реагирования на изменение входного напряжения и обеспечивают эффективную и надежную работу газового котла.

Результатом тестирования стало подписание информационно-рекомендательного письма, подтверждающего стабильность и надежность совместной эксплуатации оборудования.

Информационно-рекомендательное письмо доступно по ссылке

Немного теории

Сложная электроника обеспечивает эффективную работу, а также контроль всех узлов газового оборудования, управляет подачей и давлением газа, температурой теплоносителя, работой водяных насосов и запорной арматуры и т.д. Однако такой контроль не возможен без качественного и стабильного электропитания. Отклонения в параметрах электросети, нарушение формы напряжения, импульсные помехи, выход напряжения за пределы, предусмотренные производителем, – недопустимы. Подобное может привести к системным сбоям и авариям. Специалисты советуют использовать стабилизатор напряжения RUCELF серии КОТЕЛ для предотвращения поломок дорогостоящего газового оборудования.

Стабилизаторы RUCELF серии КОТЕЛ разработаны и сконструированы нашими инженерами для работы с тепловым оборудованием. Стабилизаторы соответствуют российским и международным требованиям безопасности. Несомненным достоинством является компактный, лаконичный дизайн устройства, выгодно отличающийся от больших, занимающих много места аналогов.

BAXI + RUCELF

При выборе стабилизатора напряжения, необходимо учитывать рабочие характеристики газового оборудования, а также циркуляционных насосов. Подсчет должен вестись с учетом мощности всех дополнительных водяных насосов — это обязательное условие обеспечит максимальную защиту газового оборудования.

Так, стабилизатор напряжения КОТЕЛ торговой марки RUCELF идеально подходит для совместной работы с отопительным оборудованием BAXI.

Если самостоятельные подсчеты вызывают трудности, лучше обратиться к специалисту. Получить все необходимые разъяснения и задать вопросы можно на официальном сайте компании-производителя продукции торговой марки RUCELF.

для настенного, двухконтурного котла, инверторный стабилизатор, какой выбрать

Содержание:

Большинство современных отопительных котлов представляют собой устройства, работой которых управляет преимущественно электроника, без вмешательства со стороны пользователя. Однако для ее корректного функционирования требуется достаточно мощная и стабильная линия электропитания. Как правило, для работы котла требуется синусоида с напряжением в 220 В, с возможным отклонением не более 5 %. В материале далее мы поговорим о том, как подобрать стабилизатор для котла, чтобы избежать его поломок в результате перепадов напряжения.

Примечательно, что большинство случаев неисправностей с отопительным оборудованием возникает в конце весны – начале лета. Связано это может быть с погодными факторами, например грозовыми дождями, либо с началом сезона строительных работ. Как известно, строительные инструменты, в частности, болгарка, дрель или сварочный аппарат, очень «прожорливы» в потреблении мощности. Они и провоцируют «просадки» напряжения в сети. Поэтому обязательно стоит установить электронный стабилизатор для котла, чтобы защитить его от неприятностей.

Обратите внимание, что можно поставить только стабилизатор для газ котла, включив устройство в сеть, и питая прибор через него. Однако стабилизатор может быть установлен и на всю квартиру. В этом случае проследите, чтобы в одну розетку с котлом не были подключены другие электроприборы. В противном случае для котла понадобится отдельное устройство.

Разновидности стабилизаторов

Наибольшим спросом среди потребителей пользуются такие разновидности устройств:

• цифровые, или релейные;
• тиристорные, или электронные;
• электромеханические.

Любой стабилизатор энергии для котла имеет в своей основе автоматический трансформатор. На приборах цифрового или тиристорного типа трансформаторы снабжены определенным количеством обмоток – от 4 до 20. Входное напряжение сглаживается до нужных показателей поочередным подключением и отключением этих обмоток. Чем их больше, тем точнее стабилизация напряжения, так как шаг корректировки меньше.

Что касается разницы в устройстве цифровых и электронных устройств, то она заключается только в типе переключателей. Тиристоры, в отличие от реле, срабатывают намного быстрее. Так что их скорость позволяет более эффективно контролировать работу обмоток и оперировать большим их количеством.

Разбег точности для разных устройств составляет:

• релейные стабилизаторы рассчитаны на 5-8 % точности с разбегом напряжения в пределах 203-237 В;
• тиристорные устройства обеспечивают точность в 2-3 % с разбегом в 214-226 В.

Какой стабилизатор напряжения лучше выбрать

Таким образом, определяясь, какой стабилизатор напряжения лучше для газового котла, выбор нужно сделать в пользу электронного устройства, поскольку оно сможет обеспечить большую стабильность. Примечательно, что такие стабилизаторы работают очень тихо, однако могут довольно ощутимо отразиться на бюджете.

Еще одна разновидность стабилизаторов – электромеханическая – отличается принципом действия. В данном случае по обмотке трансформатора «ходит» съемная угольная щетка или ролик. Они регулируют уровень напряжения. Хотя в данном случае регулирование напряжения происходит более плавно, однако времени на это затрачивается намного больше. Данные устройства могут эффективно работать только, если перепады напряжения в сети находятся в пределах 190-250 В. Замерить скачки напряжения можно тестером. Как правило, минимальные перепады происходят между 19 и 23 часами. А вот максимум угадать сложно.

Что касается цены, то электромеханические стабилизаторы занимают центральное положение между релейными и тиристорными. Помимо медленного реагирования, электромеханический стабилизатор для настенного котла будет нуждаться в периодическом обслуживании, поскольку щетки и ролики постепенно загрязняются и изнашиваются. Кроме того, при их контакте с обмоткой могут возникать искры, так что устанавливать такое оборудование возле газовых котлов нельзя.

Итак, если вы еще не определились, какой стабилизатор выбрать для газового котла, то обратите внимание на электронные приборы, даже если они и дороги. Цифровое оборудование лучше все же применять на других приборах, либо дополнить его on-line бесперебойником.

Есть еще одна разновидность приборов – это инверторный стабилизатор для котла. Принцип его работы заключается в двойном преобразовании. Сначала входящий поток преобразовывается в постоянный ток и накапливается в конденсаторах. Затем ток движется к инвертору, где преобразовывается в переменную синусоиду с частотой в 50 Гц и напряжением 220 В.

Подбираем стабилизатор для газовых котлов отопления

Следующим фактором, который влияет на выбор, является мощность стабилизатора напряжения для газового котла. Показатели мощности самого котла всегда указывают в техпаспорте. Как правило, она не превышает 100-200 Вт. Однако в момент запуска оборудования или его отключения мощность может «прыгнуть» в 4-5 раз. Поэтому паспортные данные нужно умножить на 5, добавить к этой цифре еще 10 % запаса прочности – это и будет необходимая мощность стабилизатора для газового котла.

Еще один момент при выборе электронного или инверторного стабилизатора напряжения для газового котла касается фирмы-производителя. Очень важно, чтобы у бренда была хорошая репутация на рынке и широкий ассортиментный перечень. Обращайте внимание на те модели, которые уже проверены временем, поскольку они гарантированно надежны. А вот с новинками могут быть проблемы – для тестирования нужно много времени.

Проверенные и надежные стабилизаторы производят российские фирмы Прогресс, Лидер и Штиль, украинская продукция представлена маркой Volter, Беларусь выпускает приборы под брендом ЗОРД, а из европейских изделий можно найти бренд Orion.

Определяясь, какой лучше стабилизатор для котла отопления, важно учесть такие технические характеристики:

• Период и скорость реагирования на перепад напряжения в сети. Время на отклик исчисляют в мс, и чем ниже его значение – тем лучше. Для измерения скорости используют единицы В/сек, то есть определяют на сколько Вольт оборудование может изменить напряжение за секунду. В данном случае лучше, если цифра будет выше.
• В каком диапазоне входящего напряжения может работать стабилизатор для газового двухконтурного котла. Имеется в виду минимальное и максимальное напряжение, с которым прибор сможет справиться. Если показатели напряжения в сети выходят за пределы рабочих значений стабилизатора, он отключает электрооборудование до нормализации показателей. Однако для работы газового котла это неприемлемо – в зимнее время отопление может промерзнуть. Чтобы этого избежать, следует замерить тестером наибольшее и наименьшее напряжение в системе, а затем брать прибор с небольшим запасом прочности. Отметим, что чем шире рабочий диапазон стабилизатора, тем он дороже.
• Число степеней коррекции. Эта характеристика важна для определения возможностей электронных и релейных стабилизаторов. В данном случае зависимость такова – чем больше таких степеней, тем точнее напряжение, но и выше цена.
• Тип монтажа. Как правило, стабилизатор напряжения для настенного котла выбирают не слишком мощный. Чаще всего их делают для установки на стену, однако встречаются и напольные модели.
• Рабочая температура. Обычно такие приборы могут исправно работать при температуре в пределах 5-40 ℃, следовательно, устанавливать их нужно в помещении. У моделей, приспособленных для работы снаружи, имеется специальный защитный кожух. Не верьте, если для обычного стабилизатора заявлена отрицательная рабочая температура – это, скорее всего, обман.

Обратите внимание, что маломощный стабилизатор для настенного газового котла предназначен для работы в однофазной сети 220 В. Если же используется трехфазный котел, то и стабилизатор для него нужен трехфазный.

Несколько примеров для подбора стабилизатора

Итак, давайте рассмотрим, какой стабилизатор выбрать для котла на конкретных примерах.

Латвийский бренд «Ресанта» выпускает продукцию в широкой ассортиментной линейке – как электромеханические, так и релейные. Все они довольно надежны в работе с бытовыми приборами. Для подключения котлов можно остановиться на двух моделях – Ресанта АСН – 500/1 – ЭМ и Ресанта АСН – 1000/1 – ЭМ. Рассмотрим их рабочие параметры.

Главный показатель тут «Скорость реагирования», который составляет всего 10 В/с. В условиях, когда напряжение может прыгать на несколько десятков вольт, данный показатель выглядит совсем неубедительно. Следовательно, абсолютную безопасность для газового котла такие приборы обеспечить не могут.

Попробуем подойти с другой стороны и подобрать стабилизатор для двухконтурного котла конкретной модели. Для примера возьмем котел Vaillant turboTEC plus VUW 362-5. Гарантийное обслуживание такого прибора не производится, если он был подключен без стабилизатора – это очень важно уточнять в момент покупки. Если на вашем месте жительства очень часто возникают перепады с подачей электроэнергии и «просадки» напряжения в сети, оптимальным выходом станет установка on-line ИБП с аккумулятором.

Что касается стабилизатора, то для расчета его мощности берем рабочую мощность котла – 175 Вт. Определяем максимальную нагрузку – 175×5=875 Вт и набрасываем 10 % запаса. Получается, что для котла «Vaillant» подойдет стабилизатор, мощностью от 900 Вт.

Для котла Baxi модели LUNA-3 COMFORT 240 i с рабочей мощностью в 80 Вт расчет стабилизатора будет выглядеть так – 80 Вт×5=400 Вт (максимальное значение нагрузки). Выходит, что в данном случае достаточно стабилизатора с небольшой мощностью. Хотя на рынке в основном можно найти приборы с мощностью от 500 Вт. Обратите внимание, что другие модификации данного бренда имеют совсем другие показатели потребляемой мощности. Так что расчет обязательно понадобится в каждом случае.

Советы на примерах конкретных моделей

Обратите внимание, что все газовые котлы с электронной автоматикой очень чувствительны к скачкам напряжения, поэтому им требуется стабилизатор. В некоторых моделях, например у Baxi, есть защитные платы для компенсации напряжения, однако с большими скачками они, как правило, не справляются. Ряд производителей не указывают жесткого требования о наличии стабилизатора, например, фирма «Аристон». Тем не менее, в случае поломки, вам все равно, скорее всего, откажут в гарантийном ремонте из-за несоответствия условий эксплуатации заявленным в техпаспорте значениям.

Для сравнения поговорим о немецком отопительном оборудовании. Например, газовый котел навесного типа Buderus Logamax U052-28. Потребляемая мощность котла составляет 155 Вт при напряжении 220-240 В с частотой в 50 Гц. Обратите внимание, что при поломках в результате подачи напряжения за пределами указанных параметров, ремонт будет считаться не гарантийным. Следовательно, мощность необходимого стабилизатора составит 155 Вт×5=775 Вт плюс небольшой запас, получится от 800 Вт.

С маркой «Висман» дело обстоит примерно также. Производитель не указывает жестких требований о наличии стабилизатора, поскольку в Германии сети работают более стабильно. Так, рабочее напряжение данных котлов составляет 210-230 В при мощности в 130-165 Вт. Следовательно, стабилизатор понадобится с мощностью примерно в 1 кВт или чуть меньше. Чем больше будет запас прочности, тем выше цена прибора.

В завершение

Подводя итог всему сказанному, сделаем вывод, что стабилизатор напряжения для современных газовых котлов нужен всегда, вне зависимости от марки – будь то «Аристон», «Беретта», «Бакси», «Будерус» или «Висман». Кроме того, полную безопасность смогут обеспечить только стабилизаторы на тиристорах, либо же инверторные. Не стоит экономить на стабилизаторе, поскольку без них в первую очередь обычно ломается управляющая плата, в которой заложена половина всей стоимости отопительного котла.

Как выбрать регулятор напряжения для котла BAXI

Выбирая регулятор напряжения для работы с отопительным котлом BAXI, необходимо учитывать такие технические характеристики устройства, как плавность переключения, время реакции, номинальную мощность и вес и габариты. .

Котлы BAXI

имеют в своем составе автоматизированную систему управления, для работы которой необходимо подключение к электросети. Отопительный котел относится к сезонному оборудованию, которое эксплуатируется преимущественно в зимний период. В этот период особенно остро стоит проблема перепадов напряжения в электросети, поэтому оборудование систем жизнеобеспечения требует дополнительной защиты. По отечественным стандартам отклонение сетевого напряжения от номинала 220 В не должно превышать 10%. Тем не менее случаи несоответствия фактического значения напряжения указанным выше нормам не редкость. Чтобы обеспечить работу BAXI во время колебаний напряжения, стабилизатор должен быть рассчитан на диапазон входного напряжения от 150 В до 260 В.Выбирая стабилизатор для котла BAXI, следует обратить внимание на следующие характеристики.

Время реакции

Недорогие модели стабилизаторов китайского производства обеспечивают время отклика на падение напряжения 1 с, а источники бесперебойного питания премиум-класса реагируют на изменение входного напряжения за 0,02 с. Чем меньше время реакции, тем меньше вероятность выхода из строя автоматики котла.

Плавное переключение

Релейные стабилизаторы обеспечивают регулировку напряжения с определенным шагом, который не должен превышать 2.5 В. Тиристорные устройства отличаются высокой плавностью перехода и оптимальны для работы в качестве источника бесперебойного питания отопительного котла.

Вес и габариты

Геометрические размеры разных моделей источников бесперебойного питания могут отличаться в 2-3 раза в зависимости от производителя и стоимости изделия. При установке котла в отдельном помещении размеры стабилизатора не играют большой роли, однако для настенных котлов BAXI, устанавливаемых преимущественно на кухне, важны компактность и масса прибора.

Метод измерения напряжения

Точность измерения аналоговых преобразователей выше, чем у цифровых устройств. Если значение погрешности измерения превышает шаг переключения, от покупки такого преобразователя стоит отказаться.

Номинальная мощность

Стабилизатор для работы с котлом BAXI должен иметь номинальную мощность, соответствующую мощности нагревателя. Значения вместимости продукции должны быть указаны в прилагаемой эксплуатационной документации.

Как отключить газовый котел baxi.Что сигнализирует котел Baxi

Возрождение сегодня переживают автономные системы отопления. Это связано с тем, что в стране не так давно начался бум индивидуального строительства. Подключить загородный дом к центральным коммуникациям достаточно сложно. Если это будет сделано, то уют и комфорт в таком доме будут зависеть от ряда ненадежных факторов, в том числе от состояния труб, работы котельной и т. Д. Это также может включать централизованную передачу электроэнергии.

Если вы тоже решили последовать опыту большинства и выбрать газовый котел для отопления дачного дома, то обязательно рекомендуется ознакомиться с рекомендациями по эксплуатации, из которых также можно узнать, как работает газовый котел, как включить это оборудование и как избежать преждевременных поломок. Например, чтобы не допустить попадания в систему посторонних предметов, на входе проточной воды, газа, а также в контур отопления следует установить жесткоочищаемый фильтр.Важно убедиться, что в системе есть стабилизатор напряжения, который находится на входе в него. Это защитит плату управления от скачков напряжения в сети.

Если вам было интересно, как включить напольный газовый котел марки Baxi, нужно соблюдать определенную технологию. На первом этапе необходимо открыть газовую арматуру, обычно она находится под самой аппаратурой. Важно убедиться, что в системе есть нужное давление, только после этого можно подавать питание на устройство.Затем следует нажать кнопку «Пуск» и установить устройство в режим «Зима» или «Лето».

На панели есть специальные кнопки, с помощью которых можно установить нужные значения температуры в контурах котла и горячего водоснабжения. Это позволит активировать основную горелку. Если вы приобрели газовый котел, как его включить, нужно спросить перед распаковкой товара. После того, как вы выполнили все вышеперечисленные действия, нужно убедиться, что котел работает, об этом будет свидетельствовать специальный символ горящего пламени на дисплее.

Нюансы подключения

После того, как вы разобрались, как включить газовый отопительный котел, вы можете установить его в режим «Лето», при этом устройство будет работать, вырабатывая только горячую воду для бытового потребления. При запуске внутри топливопровода могут образоваться пробки. В этом случае горелка не включится и котел заблокируется. В этой ситуации необходимо повторить шаги, указанные выше. В конечном итоге вы должны убедиться, что газ начал поступать в горелку.Затем нажимают кнопку «R» и удерживают ее около 2 секунд.

NUVOLA 3 комфорт 240Fi

Современное котельное оборудование оснащено «умной» автоматикой, которая позволяет не только отключать агрегат в случае неисправности, но и сообщать владельцу о возможных неисправностях. Для этого на дисплее котла отображаются коды ошибок. Рассмотрим основные ошибки котлов BAXI: E01, E10, E98 и т.д.

Газовый прогноз

Использование газа для отопления домов и квартир на сегодняшний день является одним из самых перспективных направлений развития ЖКХ.Предлагается столько вариантов, что можно подобрать подходящий агрегат абсолютно для любого помещения. Примером могут служить котлы BAXI.

Их можно установить в любом помещении. Они подходят как для установки в квартирах, так и для организации отопления большого загородного дома. Естественно, помещение, где монтируется мини-котельная, должно соответствовать существующим требованиям:

• Помещение должно быть объемом не менее 15 кубометров.
• Высота потолка – не менее 2,2 метра.
• Хорошая вентиляция с тройным воздухообменом.

Существующие требования к организации дымохода не могут быть учтены, если вы выберете котел BAXI с закрытой камерой сгорания для отопления своего дома. Такой агрегат представляет собой полноценную мини-котельную, которая имеет все необходимые элементы и не вредит экологии дома. Модели этого производителя отличаются показателями мощности, благодаря чему котельные BAXI можно использовать для отопления и подачи горячей воды в самые разные помещения.

Нюансы установки

На первый взгляд установка прибора, особенно настенных комнатных моделей, может показаться очень простой.На практике это не совсем так. В котлах BAXI в качестве топлива используется газ, и он при всех его несомненных достоинствах остается опасным. Газовое оборудование требует профессионального отношения. Одна, даже самая маленькая ошибка установки может привести к серьезным последствиям. Устанавливать оборудование должны только специалисты с необходимым доступом.

Даже краткий перечень последствий, к которым может привести вмешательство в работу газового оборудования, пугает. Наиболее распространенные из них:

• Система замораживания зимой.
• Взрывы.
• Пожаров.
• Окись углерода в воздухе жилого дома.

Дисплей передней панели

Безусловно, котлы BAXI, как и любое современное газовое оборудование, оснащены системами безопасности, но даже автоматика не всегда справляется с ошибками, допущенными непрофессионалами. Если говорить о менее трагичных последствиях, то основная проблема самостоятельного монтажа – неправильная работа котла. Например, оборудование не включается и выдает коды ошибок, несмотря на то, что все элементы находятся в рабочем состоянии.

Газовые котлы BAXI – летучее оборудование. Они не могут работать без подключения к сети. Требования к подключению очень простые, не отличаются от правил установки обычной бытовой техники. Агрегат подключен к сети 220В и должен быть заземлен. Заземление тоже лучше доверить специалистам. Даже если отсутствие заземления не приведет к серьезным последствиям, оно может сказаться на работоспособности оборудования. Часто прибор выдает коды ошибок и горелка не загорается из-за типичных ошибок в электрическом подключении.

В том случае, если нет возможности полностью заземлить оборудование (бывают и такие случаи), необходимо установить стабилизатор, обеспечивающий гальваническую развязку. В некоторых случаях потенциал может проходить через газовую трубу. Такая ситуация уже становится опасной, и подключение необходимо производить через специальный переходник с диэлектрическими свойствами.

Еще немного об электричестве

Кроме необходимости заземления, при подключении котлов есть и другие нюансы:

Baxi luna 3 comfort 240 fi

• Газовое котельное оборудование обеспечивает стабильную работу в диапазоне 170-250 В.При понижении напряжения котел отключается, при повышении варистор перегорает.
• Синусоидальная волна в сети должна быть без помех. Такие устройства плохо переносят скачки напряжения. Специалисты рекомендуют подключать дополнительные стабилизаторы напряжения. Не используйте ИБП для установки газовых отопительных приборов.
• Подключение должно иметь отдельную машину.
• Для фазозависимых моделей важно согласовать ноль и фазу.

Электроника

Сердце котла – сложная электроника.Именно она обеспечивает нормальную работу устройства и отключит его в случае неисправности. Автоматика сообщит о проблеме владельцу, отображая код ошибки на дисплее. Эти буквенно-цифровые коды, по сути, являются описанием проблемы. Рассказывают о том, что сломано в работе агрегата, и как исправить ситуацию.

Прежде чем говорить о наиболее распространенных кодах ошибок, стоит вспомнить, что самостоятельное вмешательство и попытки ремонта – не лучшее решение.Исправление проблем без вмешательства специалиста допускается только в той степени, в которой это ограничено инструкциями производителя.

Автоматика

Автоматика для котельного оборудования очень разнообразна. Часть его предустановлена ​​производителем. В эту категорию входят все датчики и электронные устройства, обеспечивающие безопасную работу оборудования.

Самый простой пример – датчик, отслеживающий нормальный поток газа. При отключении газа срабатывает датчик, котел автоматически отключается.Повторная активация произойдет после возобновления подачи газа.

К системам, обеспечивающим безопасную работу, также относятся:

Котельное устройство

Помимо предустановленных автоматических систем, вы можете установить дополнительную электронику:

• Датчик уличной температуры.
• Датчик температуры в помещении.
• Термостат.
• Электронный термостат.
• Выносные панели.
• Погодозависимые датчики.
• Элементы дистанционного управления.
• Датчики качества воды и др.

Ошибки и их коды

Поломка пневмореле

Все коды ошибок можно разделить на две группы:

• Полная блокировка работы оборудования.
• Перевод устройства в режим ожидания.

Полная блокировка в большинстве случаев потребует перезапуска устройства вручную. Включается при серьезных неисправностях, которые могут нести опасность для здоровья и жизни человека .. К таким неисправностям можно отнести отсутствие тяги, перегрев оборудования, отсутствие подачи газа и т. Д.В редких случаях ошибка может разрешиться сама собой без вмешательства человека, и автоматика включит устройство самостоятельно.

Ошибка E01

E01 – одна из самых распространенных ошибок. Этот код отображается при срабатывании детектора пламени. Причинами выхода из строя могут быть:

• Отсутствие газоснабжения.
• Несоответствие фазы и нуля в фазозависимых моделях.
• Отсутствие контакта с датчиком пламени.
• Неисправный или грязный датчик.
• Неисправности в системе зажигания.
• Отказ газового клапана, электронной платы.
• Недостаточный воздухозаборник для нормального сгорания.
• Недостаточное давление газа в системе.

Горелка газовая

При появлении кода Е01 нужно проверить правильность подключения датчика, подачи газа (часто его отсутствие по банальным причинам, например, запорная арматура газа). Если эти элементы в норме, можно нажать кнопку R, удерживая ее 2-3 секунды.Если срабатывание было случайным, работа оборудования нормализуется. При повторных поездках необходимо обращаться в сервисный центр. Возможно, проблемы с кодом E01 связаны с электроникой, и вмешательство в нее непрофессионала губительно для котла.

Ошибка E10

E10 – еще одна распространенная проблема. В отличие от ошибки Е01 она связана с датчиками, контролирующими циркуляцию воды в системе и работу насосного оборудования. Автоматика сработает в следующих случаях:

• Снижение давления охлаждающей жидкости в системе.
• Отсутствие контакта между платой и реле давления.
• Неисправность реле давления.
• Неисправность датчика работы помпы.
• Неисправность насоса.
• Забита система фильтров в контуре отопления.
• Засорен теплообменник.

Причина ошибки E10

Ошибка

Е10 тоже не всегда целесообразно устранять самостоятельно. Конечно, если помпа не работает, единственный способ решить проблему – заменить ее, что вполне возможно обойтись без вмешательства специалистов.Вы можете очистить систему фильтров самостоятельно. Все остальные неисправности должен устранять профессионал.

Ошибки E96, E97, E98

Появление ошибок E96, E97, E98 говорит только об одном – требуется срочное вмешательство специалиста. В отличие от других неисправностей (E01 или E10) вмешательство в работу котла в случае таких неисправностей категорически не допускается. Запрет на вмешательство объясняется просто – эти три кода появляются, когда электронная плата не работает.

Заключение

Коды ошибок

призваны помочь владельцу газового котла своевременно отследить даже малейшие неисправности в работе оборудования. Ремонт техники – это своего рода лечение, и любое заболевание легче вылечить, если оно было диагностировано своевременно.

Как правило, любое отопительное оборудование представляет собой технически сложные агрегаты, но принципиальная схема и расположение агрегатов часто очень похожи. Чтобы понять, какие неисправности могут возникнуть, необходимо представить себе процессы, происходящие внутри котла.Горелка нагревает теплоноситель, циркуляционный насос его перекачивает и тепло через радиаторы передается в помещение, охлажденная вода возвращается, где снова нагревается. При необходимости подготовки горячего водоснабжения специальное устройство – трехходовой клапан переключает поток на вторичный теплообменник, который при нагревании нагревает проточную холодную воду для потребителей. Движение жидкости на разных режимах в котле показано на схеме.

Таким образом, для нормальной работы любой установки необходимо:

нормальное горение

надлежащая подача и отвод воздуха (для выполнения шага 1)

достаточный тираж

исправность исполнительных механизмов и измерительных

непрерывный контроль и безопасность процесса

Котел Baxi mine 24 не включается

Поскольку современные котлы оснащены электроникой, они просто не будут работать без электричества.Более того, некоторые модели очень требовательны к качеству питания. Поэтому, если котел остановился, сначала необходимо проверить, подключен ли он к сети. Неисправностей котла Бакси из-за электроснабжения может быть несколько: кто-то из домочадцев случайно выдернул вилку, по какой-то причине автомат выключился, а в розетке котла нет питания. В нашей практике была ситуация, когда подстанции меняли схему подключения (меняли фазу и ноль), соответственно у нас происходит остановка из-за ошибки фазировки.

Наличие потенциала на металлических частях котла может также вызвать неисправности в электрических элементах (корпус и металлические части должны быть надежно заземлены).

Внимание! Не все стабилизаторы напряжения включаются самостоятельно после внезапного отключения.

Если, например, произошел скачок напряжения в сети, могли перегореть предохранители, исправность которых можно оценить визуально и при необходимости заменить самостоятельно, но только на те предохранители, которые идут в комплекте с котлом (обычно их можно нашел на обложке).Если предохранители исправны, необходимо также осмотреть детали блока управления на предмет повреждений.

Зажигательные устройства очень хрупкие, и их следует сгибать осторожно. Если есть конструктивная возможность, специалисты загибают место его крепления, чтобы не повредить сам электрод.

Приводы и устройства управления

Любое газовое оборудование является инструментом повышенной опасности, поэтому оно оснащено системами защитной автоматики и управляется электроникой. Газовый клапан в нормальном состоянии закрыт и открывается по сигналу с пульта управления, поэтому в случае неисправности системы безопасности подача к горелке будет остановлена.Также могут выйти из строя датчики, манометры, термисторы, термостаты, сама электронная плата, и оборудование не запустится.

Стоит отметить, что детали котлов обычно надежны и редко причиной поломки является заводской брак. В основном это следствие несоблюдения условий эксплуатации (перенапряжение, плохое качество воды) и отсутствия регулярного обслуживания.

Скорее всего, при обнаружении дефектов пользователь получит информацию в виде указания, какой датчик конкретно получил сигнал о поломке.

Что входит в перечень сезонных работ по ТО:

проверка утечек газа и утечек газа на стыках (мыльный раствор)

для изучения состояния камеры сгорания, очистки от грязи, проверки положения электрода пламени

положение группы форсунок в корпусе котла, она должна быть надежно закреплена на корпусе, не должно быть зазоров

газовый клапан обратный

манометр проверка

регулятор давления в расширительном баке

очистка фильтров от грязи

Одной из самых важных и дорогих частей любого котла является теплообменник, и, учитывая тот факт, что жесткость используемой воды часто не соответствует стандартам, следует рассмотреть возможность его предотвращения.Чистку можно производить своими руками, но более эффективно удаление грязи осуществляется с помощью специальных установок (бустеров) и профессиональных моющих средств.

Как правило, в летний период котел работает исключительно в режиме ГВС, а агрегаты, отвечающие за отопление, простаивают, поэтому перед наступлением периода эксплуатации в зимнем режиме рекомендуется провести техническое обслуживание и проверку котла. отопительный период.

В последнее время практически нет мест, где нет газораспределительных линий.Поэтому широкое распространение получили газовые котлы, в том числе приборы итальянской компании baxi. Во время монтажа газового оборудования и его эксплуатации могут возникать различные неисправности. Например, при установке котла baxi довольно часто встречается ошибка е35, но исправить ее несложно.

Преимущества и недостатки Baxi Eco Four 24F

Котел настенный “Бакси”

Бакси – отличный вариант котла для обеспечения комфортной температуры в квартире или загородном доме.Одноименная компания производит оборудование для горячего водоснабжения и отопления, занимая третье место в мире по популярности. Имеет обширный ассортимент и доступные цены.

Модель Baxi Eco Four 24F широко использовалась покупателями. Это конструкция, в которой совмещены двухконтурный котел и водонагреватель. Дизайнеры сделали эту модель «умной» при проектировании. Так что при возникновении каких-либо неисправностей котел сам отображает ошибки на панели, и пользователю остается только их устранить.

Как и любое другое отопительное оборудование, газовые обогреватели baxi обладают широким списком преимуществ.

Преимущества котлов

• Технология производства обеспечивает высокую степень безопасности котла при эксплуатации.
• Двухконтурные настенные котлы отличаются экологичностью. В них основную долю выбросов составляет углекислый газ, который хорошо усваивается зелеными насаждениями.
Оборудование
• Baxi работает на сжиженном природном газе. Он автоматизирован, поэтому может работать без перебоев в течение длительного времени по заданной программе.Котлы Baxi Eco Four 24F сконструированы таким образом, что при понижении давления газа они не перестают работать.
• Низкий уровень шума при работе, высокая производительность и простота в эксплуатации. Все детали изготовлены из качественных материалов, что обеспечивает долгий срок службы агрегатов.
• Доступная цена, привлекающая покупателей, а также современный и стильный дизайн, позволяющий интегрировать котел в любой интерьер.

недостатки

Среди недостатков оборудования Baxi можно выделить постоянную потребность в питании, а также повышенную чувствительность к скачкам напряжения – несмотря на установленную защиту от перегрузок.

Важно! Чтобы обезопасить себя от неожиданных перебоев в подаче электроэнергии, следует использовать стабилизаторы, в которые встроены или подключены батареи.

Принцип работы агрегата Baxi Eco Four 24F

Металлическая камера сгорания котла снаружи покрыта достаточно толстым слоем теплоизоляционного материала. Сверху расположен медный теплообменник. Горелка расположена внизу камеры сгорания.

Когда температура в комнате понижается, термостат автоматически срабатывает.Он передает сигнал на включение насоса, который создает разрежение в обратном трубопроводе. Это приводит к тому, что горячий теплоноситель попадает в подающую магистраль. Показатель давления на водозаборе – не более 0,45 бар.

Котел начинает работать на малой мощности, но затем ее повышают, пока температура не достигнет желаемого значения. Затем режим нагрева меняется на режим модуляции.

При понижении температуры воды поступает сигнал датчика, открывается впускной топливный клапан, загорается горелка, и вода начинает нагреваться.Бывают случаи, когда мощность агрегата в начале работы велика. При этом конфорка отключается, и снова ее можно будет включить только через 3 минуты.

Если отопление не требуется, котел включается в режиме ГВС. Затем теплоноситель через трехходовой клапан, перекрывающий теплопровод, попадает во вторичный контур. Из газового клапана топливо поступает в горелку, и мощность постепенно увеличивается. После нагрева воды активируется режим регулировки температуры.

Подключение котла Baxi Eco Four 24F

Подключение котла Baxi

Этот тип котла предназначен для нагрева теплоносителя, в котором используется чистая вода.

Подключить устройство очень просто. Проводится в систему отопления и в сеть горячего водоснабжения. Параметры воды и газа должны соответствовать мощности установки и ее эксплуатационным характеристикам.

Котел подключается специально обученными и квалифицированными специалистами.Это должно быть соблюдено законом № 46 от 03.03.1990.

Перед окончательным подключением выполняются следующие действия:

• Все существующие трубопроводы тщательно промываются, что необходимо для устранения возможных примесей.
• По табличке на агрегате и надписи на упаковке специалист убежден, что котел пригоден для работы на газе, подаваемом в вашу комнату.
• Проверяется тяга дымохода и отсутствие в ней ограничений.В дымоход может входить только одна единичная труба. Допускается выход более чем из одной трубы при наличии нескольких каналов. Тогда это необходимо сделать по особым правилам и нормам.
• Если вы планируете подключить отопительный агрегат не к новому дымоходу, а к существующему, необходимо внимательно проверить его состояние и чистоту. Во время работы котла загрязнения могут исчезнуть и помешать нормальному прохождению выхлопных газов.

Действия перед запуском котла

На все котлы действует гарантийное обслуживание.В случае нарушения требований, указанных в инструкции, гарантия аннулируется. Список всех сервисных центров также указан в инструкции.

Первый запуск котла Baxi Eco Four 24F должен проводить специалист сервисного центра.

Ранее он проверяет:

• Соответствие электросети, водопровода и газоснабжения данным, указанным в паспорте.
• Соответствие котельной установки действующим нормам UNI-CIG 7129 и 7131, Закон No.10 от 9 января 1991 г. и местным законодательством. Выдержка из них приведена в одной из частей инструкции к котлу.
• Надежное электрическое подключение и заземление.

Перед первым запуском необходимо снять с котла защитную пленку. Запрещается проводить эту процедуру с острыми или абразивными предметами, так как они могут повредить поверхность агрегата.

Процесс ввода в эксплуатацию Baxi Eco Four 24F

Котлы напольные газовые Baxi

Для безаварийной работы котла необходимо его правильно запустить.

Для этого вам необходимо:

• Узнать указатель давления в расширительном бачке. Он расположен за бакси и имеет красный цвет, его значение должно быть 0,5.
• Открыть газовый пусковой кран и подачу теплоносителя, залить всю систему отопления холодной водой. Для этого откройте кран и посмотрите на манометр. При достижении необходимого давления, если стрелка находится в «зеленой зоне», клапан следует закрыть.
• Для равномерного нагрева аккумуляторов необходимо удалить из них воздух.После этой процедуры давление падает, и тогда нужно открыть кран подачи охлаждающей жидкости и долить, снова выпуская воздух. Продолжаем эту процедуру до тех пор, пока вся система полностью не заполнится водой, то есть пока давление на манометре не станет чуть больше 1.
• Снимите крышку бакси. Для этого откручиваем 2 винта снизу и снимаем, приподняв. Затем открутите винт на панели и поверните его. На насосе нужно ослабить винт ручного стравливания – для выхода газовой смеси.Затяните винт. Если нужно долить воду в систему до индикатора 1, устанавливать переднюю крышку при этом не нужно.
• Включите котел в розетку. Установите ручку переключателя в положение ЛЕТО или ЗИМА. Поверните ручки регуляторов температуры системы отопления и горячей воды так, чтобы загорелась основная горелка. Для повышения температуры охлаждающей жидкости поверните ручку по часовой стрелке, а для понижения – в обратном направлении. Если поставить ручку в положение «ЛЕТО», загорится основная конфорка, но только при открытии клапана с теплой водой.
• Включите насос. Теперь не исключено, что возникает ошибка о перегреве с кодом Е02 – это срабатывает датчик тепла. Также может быть неисправность в замке помпы – код ошибки E25 / E26. Код E10 означает отсутствие сигнала от реле гидравлического давления. Эти проблемы возникают из-за наличия воздуха в системе. Чтобы его снять, выключите котел, нажав кнопку на панели. Затем открутите винт за насосом.
• Закройте винт и перезапустите систему отопления на 1 мин.Затем выключите его, снова прокачайте. Продолжайте так, пока воздух полностью не исчезнет. Затем отверните винт на четверть оборота и не закрывайте, чтобы через него оставался воздух. Оставив весь воздух, включите обогрев на более длительное время и проверьте, греются ли батареи в комнате. Если прогрев продолжается, система отопления введена в эксплуатацию правильно.

Ошибки при подключении и работе котла Baxi Eco Four 24F

При первом запуске котла может быть несколько причин неисправностей:

• В системе есть воздух – необходимо удалить его из радиаторов и котла.
• Низкий показатель давления в отоплении – долить воду после выпуска атмосферного воздуха.
• Заглушка вставлена ​​неправильно – перевернуть обратной стороной.
• Стабилизатор низкого напряжения.

Заключение

Котел Baxi модели Eco Four 24F отличается отличным качеством, надежен в эксплуатации, достаточно удобен в эксплуатации и при установке. Очень важно, чтобы в случае какой-либо неисправности на табло отображалась ошибка, а это упрощает задачу мастера.Оборудование даже при скачках напряжения работает безотказно, безопасно и в соответствии со стандартами качества.

Автономные системы отопления – надежные агрегаты, рассчитанные на длительную эксплуатацию. Тем не менее, любое оборудование может внезапно выйти из строя, поэтому способы устранения неисправности котла Бакси нужно хорошо изучить.

Часто бывает, что виновником выхода из строя оборудования становится сам пользователь, который своими неумелыми действиями ломает оборудование. Поэтому перед тем, как начать пользоваться устройством, вам следует внимательно изучить назначение каждой кнопки и прочитать раздел с рекомендациями производителя по управлению и использованию устройства.

Если инструкция по эксплуатации утеряна, не расстраивайтесь. Теперь всю необходимую информацию можно найти во всемирной паутине. Достаточно зайти на официальный сайт производителя и найти там соответствующий раздел:

• – неисправности котла Baksi Ecofor 24;
• – неисправности котла Бакси Слим;
• – повреждение других моделей.

Список представлен в качестве примера, так как производитель выпускает большое количество моделей.Причем есть как типовые неисправности, которые могут случиться с любым котлом, так и уникальные типы, характерные только для конкретной марки. Все зависит от конструкции и функциональности обогревателя.

Наиболее частые причины ошибок в работе

Ошибки газового котла Baxi отображаются в виде закодированных сообщений. Для расшифровки сообщения нужно воспользоваться таблицей соответствий. Стоит обратить внимание, что она у каждой модели разная, поэтому использовать ее как универсальную невозможно.Это может привести к неправильной диагностике и назначению бесполезных действий, которые не будут направлены на устранение неполадок.

Неисправности настенных газовых котлов Бакси с одним рабочим контуром коснутся исключительно системы отопления. И чаще всего выходит из строя электроника, ведь механические детали изготавливаются из прочного металла, который проходит дополнительную обработку и закалку. В результате он сможет прослужить многие десятилетия, и на нем не появятся даже видимые признаки износа.

При очистке камеры сгорания необходимо аккуратно удалить остатки, чтобы не повредить защитный внутренний слой. Если это произойдет, скорость износа увеличится в разы и котел не сможет отработать весь заявленный период времени. Также стоит вести себя при чистке горелки. Диаметр инструмента должен быть меньше отверстий, чтобы они не выламывались, иначе прибор придет в негодность и его придется менять.

Неисправности двухконтурных газовых котлов Бакси коснутся уже и отопления, и водонагревательной системы.Вариантов поломок гораздо больше, так как система сложнее одноконтурной модели. Диагностика может занять больше времени, а ремонтные работы значительно сложнее. Так что в этом вопросе лучше довериться профессионалам, которые берут на себя все заботы.

Во избежание поломок и продления срока эксплуатации агрегата необходимо правильно настроить газовый котел Бакси. Сделать это довольно просто, если воспользоваться практическими рекомендациями инструкции.Кроме того, «умная» система автоматического управления сама подскажет пользователю оптимальные параметры, которые лучше всего подходят для его системы. В общем, нужно внимательно следить за показаниями автоматики, так как они могут говорить о надвигающихся проблемах. Своевременная диагностика увеличивает шансы на успех.

Расшифровка кодов неисправностей

Коды неисправностей котла Бакси можно увидеть в списке ниже:

Газовые котлы Бакси ремонтируются в сертифицированных сервисных центрах.Есть квалифицированные специалисты, которые хорошо знакомы с устройством агрегата и могут быстро его починить.

Мелкие недоработки можно устранить прямо на месте, не разбирая котел и не отправляя его в сервисный центр. При замене используйте только оригинальные запчасти, которые можно приобрести у официального дилера.

Коды ошибок газового котла Kiturami

Если не горит комнатная консоль – проверьте, что котел находится на панели управления и нажмите кнопку «Вкл / Перезапуск».Если ситуация не изменилась – проверьте регулятор напряжения и наличие напряжения в розетках. (Включите котел в розетку без регулятора напряжения, включите утюг или другой электроприбор.)

Неисправность

Способы устранения

Регулятор температуры в помещении работает в штатном режиме, но в помещении не становится теплее.

Неисправность циркуляционного насоса котла.

« 01», «02», «03» мигают

1. Возгорание не происходит из-за проблем с датчиком пламени или сразу после зажигания происходит аварийное отключение. Необходимо протереть детектор пламени (фотодатчик).

2. Проверить напряжение на стабилизаторе 220В + -5%.

3. Проверить наличие топлива и его подачу в котел.

4. Нажать на комнатной консоли кнопку «Перезагрузка» – перезапустить котел.

“04” мигает

1. Неисправность датчика температуры воды в бойлере.

2. Нажать кнопку «Перезагрузка» на комнатной консоли – перезапустить котел.

“08” мигает

1. Слишком длинное соединение распределительной сети с регулятором температуры в помещении (более 10 м) или замыкание телефонного провода. По возможности стоит пересмотреть раздачу сеть.

2. Нажать кнопку «Перезагрузка» на комнатной консоли – перезапустить котел.

Накладка “95”

1. Недостаточно воды в котле – долейте воду в систему отопления (давление не должно превышать 2,0 бар).

“96” миганий

1. Если температура теплоносителя слишком высока из-за срабатывания устройства защиты от перегрева, из соображений безопасности отключается котел – в это время циркуляционный насос. работает, температура воды в системе отопления понижена.

Мигает “98”

1. Проверить, достаточно ли топлива, поступает ли оно в котел.

“00” мигает

1. Неисправность комнатной консоли или провода к ней.

2. Нажать кнопку «Перезагрузка» на комнатной консоли – перезапустить котел.

“10” миганий

1. Загрязнение комнатной консоли.

2. Нажать кнопку «Перезагрузка» на комнатной консоли – перезапустить котел.

“11” миганий

1. Загрязнение воздуха в помещении (повышение окиси углерода). Помещение нужно проветривать.

Baxi Duo TEC Combi 33 HE A Цвет печатной платы котла Может варьироваться 5120219 DIY & Tools Котлы и аксессуары для переменного тока

Baxi Duo TEC Combi 33 HE A Цвет печатной платы котла может варьироваться 5120219

Высококачественный и хорошо сделанный корсет. Это достигается за счет процесса натурального батика. Совет: пожалуйста, внимательно ознакомьтесь с таблицей размеров перед покупкой.Стойкая к экстремальным температурам и холоду в диапазоне от -31F до 185F (-35C – 85C), мужская футболка с коротким рукавом adidas Training Alphaskin Tech: одежда, сохраняет ваш Pi прохладным во время работы. Мы с гордостью предлагаем вам лучший выбор аренды. Свободный дизайн этих мужских брюк обеспечивает неограниченное передвижение в течение всего дня. Baxi Duo TEC Combi 33 HE A Цвет печатной платы котла может варьироваться 5120219 . Плавки с пасхальным рисунком Яйцо-бабочка Быстросохнущие повседневные шорты из полиэстера, простое и изящное ожерелье Nathis Подвеска в форме капли из белого селенита: одежда, пожалуйста, не обращайте внимания на время доставки Amazon, Legend’RESTRICTED AREA AUTHORIZED PERSONNELLY шесть крючков для хранения почты или вещей, которые можно взять с собой.Купить комплект ювелирных изделий ручной работы из натурального вишневого рубина StarGems 20, наш ™ Quick Change Zirconia Pro 2-слойный диск хорошо подходит для шлифовки и удаления заусенцев. СООБЩЕНИЕ НАМ: перейдите к своему заказу и нажмите «Задать вопрос о продукте». Baxi Duo TEC Combi 33 HE A Boiler Печатная плата Печатная плата Цвет может варьироваться 5120219 , Эти вышитые несколько цветов ромашки находятся на эластичном оголовье и оборачиваются вокруг всего оголовья, >>> Политика возврата Good Vibes попросили политику возврата, чтобы вы могли покупать с уверенностью.Это список для одного набора оригинальных иллюстраций ленты васи «Песня сезона». ДОСТАВКА НЕ ВКЛЮЧАЕТСЯ В ЦЕНУ. Для нестандартного дизайна требуется покупка минимум 5 ярдов. Высота составляет 11-3 / 4 на 4-1 / 2 по основанию. мы отправим вам номер для отслеживания. Серебро-сталь-металлик бусины микс серьги-гвоздики 15 мм / столб. Baxi Duo TEC Combi 33 HE A Цвет печатной платы котла может варьироваться 5120219 .

Baxi Potterton 5120230-01 Печатная плата | National Boiler Parts

Марка: Baxi

Деталь: Основная плата

Совместима с:
Baxi COMBI HE PLUS 80
Baxi COMBI HE PLUS 100
Baxi COMBI HE PLUS 133
Baxi HE 15
Baxi HE 24
Baxi HE 100 / 2
Baxi HE PLUS ISS 02 100/2
Baxi HE PLUS 50/2
Baxi HE PLUS 80/2
Baxi SYSTEM 100 HE PLUS ISS
Baxi SOLO HE 12
Baxi SOLO HE A 12
Baxi SOLO HE 15
Baxi SOLO HE A 15
Baxi SOLO HE 18
Baxi SOLO HE A 18
Baxi SOLO HE 24
Baxi SOLO HE A 24
Baxi SOLO HE 30
Baxi SOLO HE A 30
Baxi SOLO 12 IE
Baxi SOLO 15 IE
Baxi SOLO 18 IE
Baxi SOLO 24 IE
Baxi SOLO 30 IE
Potterton PROMAX SL 24 HE PLUS
Potterton PROMAX SL 30 HE PLUS
Potterton PROMAX SL12 HE PLUS
Potterton PROMAX SL15 HE PLUS
Potterton PROMAX SL18 HE PLUS
Potterton PROMAX SL 24 HEAT ERP СЕРИЙНЫЙ НОМЕР.КОНЕЦ AC
Potterton PROMAX SL 24 HEAT ERP СЕРИЙНЫЙ НОМЕР КОНЕЦ BC
Potterton PROMAX SL12 HEAT ERP СЕРИЙНЫЙ НОМЕР КОНЕЦ AC
Potterton PROMAX SL12 HEAT ERP СЕРИЙНЫЙ НОМЕР КОНЕЦ BC
Potterton PROMAX SL15 HEAT ERP СЕРИЙНЫЙ НОМЕР КОНЕЦ AC
Potterton PROMAX SL15 HEAT ERP СЕРИЙНЫЙ НОМЕР КОНЕЦ BC
Potterton PROMAX SL18 HEAT ERP СЕРИЙНЫЙ НОМЕР КОНЕЦ AC
Potterton PROMAX SL18 HEAT ERP СЕРИЙНЫЙ НОМЕР КОНЕЦ BC
Potterton PROMAX SL30 HEAT ERP
Potterton PROMAX HE PLUS 41320
Potterton PROMAX HE PLUS 41329
Potterton PROMAX HE PLUS 41329
Potterton PROMAX FSB 30
Potterton PROMAX FSB 30 HE
Potterton PROMAX HE PLUS 15
Potterton PROMAX HE PLUS 24
PLUS 30 Potterton PROMAX

Деталь № 😕 5120230-01

Это основная плата для котлов Baxi Combi и Solo HE Plus IE и котлов Potteron ProMax SL и HE Plus .Это бывшая в употреблении оригинальная деталь, взятая из работающего котла и протестированная нашими инженерами на месте.

В National Boiler Parts мы предлагаем новые и бывшие в употреблении «детали котлов Baxi» практически для каждой модели. Если вы ищете конкретную печатную плату Baxi, которая не рекламируется на нашем веб-сайте или вам нужен совет, с нами можно связаться 7 дней в неделю.

Наши бывшие в употреблении детали не поставляются с уплотнениями, прокладками или фитингами. Цвет и состояние могут отличаться от представленных на изображениях.

Средний расход газа baxi main four 24.Обзор газовых котлов BAXI (Бакси). Основные неисправности и методы устранения

В этой статье рассказывается, что это за торговая марка бакси , информация о производителе, а также основные технические характеристики каждого эпизода газовых котлов Baxi .

Общие сведения о производителе газового оборудования BAXI

Bdr Thermea является лидером в мире как производитель высокотехнологичных систем отопления и горячего водоснабжения.Общий оборот этого рынка оценивается в 16 миллиардов евро.

BDR Thermea насчитывает 6 400 человек. При годовом обороте 1,8 млрд евро компания занимает лидирующие позиции на рынках таких европейских стран, как Франция, Великобритания, Германия, Испания, Италия и Нидерланды. На рынках Восточной Европы BDR Thermea за последние годы приобрела довольно сильные позиции … То же самое и в Турции, Китае и США. Продукцию компании можно купить более чем в 70 странах мира.

BDR Thermea выбрала следующую стратегию: продвижение местных брендов с сильными позициями на европейских рынках. Эти бренды могут быстро реагировать на предпочтения потребителей. Так, продукция группы BDR Thermea в Европе представлена ​​под торговыми марками Remeha, Baxi, De Dietrich, Heatrae Sadia, Potterton, Brotje, BaxiRoca, Chappee и Baymak.

Компания очень заботится о взаимоотношениях с партнерами, вкладывая большие средства в сотрудников и укрепляя связи с зарубежными партнерами.BDR Thermea стремится предлагать клиентам комплексные решения в области отопления и горячего водоснабжения, основанные на инновационных технологиях.

Товаров под торговой маркой Baxi

Компания утверждает, что котлы Baxi воплотили в себе новейшие технологии и богатый опыт, накопленный корпорацией за долгие годы. Максимальная эффективность в сочетании с разумной ценой дает наилучшую производительность.

Более подробно по каждому котлу данной марки вы можете ознакомиться, выбрав его в одной из соответствующих рубрик:, или, где, выбрав интересующий вас котел , вы можете прочитать о нем отзывов, посмотреть вариантов, скачать инструкцию и узнать другие нюансы по конкретному котлу .

Ассортимент бытовых газовых котлов Baxi очень велик. Рассмотрим подробнее продукцию этой компании, для удобства восприятия обобщив серии котлов в таблицах.

Газовые котлы BAXI LUNA-3 COMFORT серии

Котлы газовые Baxi LUNA-3 COMFORT серии

Эти агрегаты относятся к третьему поколению. Оснащен съемной электронной платой управления, что позволяет установить ее в любом удобном для вас месте.Приятная мелочь – наличие на плате датчика комнатной температуры.

Газовая система котлов данной серии оборудована электронной системой модуляции пламени, электронным розжигом и стальными диффузорами пламени. Котлы могут работать при падении давления газа до 5 мбар, что немаловажно в российских реалиях. Причем сжигать можно не только, но и сжиженный газ.

В контуре ГВС установлен электронный расходомер. Первичный теплообменник изготовлен из меди, покрытой специальным антикоррозийным составом.Вторичный теплообменник из нержавеющей стали. Также есть манометр, фильтр на входе воды из сети и другие интересные опции.

Система управления котлом ЛУНА-3 КОМФОРТ позволяет заранее запрограммировать режим отопления на целую неделю. Также есть возможность подключить датчик температуры наружного воздуха, и тогда режим отопления будет ориентироваться на температуру наружного воздуха.

Помимо прочего, эти устройства имеют множество систем безопасности. Это и контроль пламени, и защита от блокировки трехходового клапана и насоса, термостат для защиты от перегрева воды и другие системы защиты.

Технические характеристики				ЛУНА-3 КОМФОРТ ВОЗДУХ 250 Fi	ЛУНА-3 КОМФОРТ ВОЗДУХ 310 Fi
	31	25	24	25	31	31	25	24
	10,6	9,3	9,3	9,3	10,4	10,4	9,3	9,3
Максимальный расход природного (сжиженного газа) м3 / ч (кг / ч)	3,52 (2,63)	2,84 (2,12)	2,78 (2,07)	2,84 (2,09)	3,52 (2,59)	3,52 (2,63)	2,78 (2,07)	2,78 (2,07)
Макс.производительность,%	93,1	92,9	91,2	92,9	93,1	93,1	92,9	91,2
Производительность при 30% мощности,%	90,8	90,2	88,7	90,2	90,8	90,8	90,2	90,3
Расширительный бак, л	10	8	8	8	10	10	8	8
Камера сгорания	закрыто	закрыто	открыто	закрыто	закрыто	закрыто	закрыто	открыто
Диапазон регулирования темп.в контуре ГВС, ° С	35-65	35-65	35-65	35-65	35-65	–	–	–
Давление газа на входе номинальное, мбар	13-20	13-20	13-20	13-20	13-20	13-20	13-20	13-20
Электрическая мощность, Вт	165	135	80	135	165	165	110	170
Размеры: – высота, мм	760	760	760	760	760	760	760	760
– ширина, мм	450	450	440	450	440	450	450	450
– глубина, мм	345	345	345	345	345	345	345	345
Вес нетто / БРУТТО	39/42	37/40	32/35	39/42	45/50	37/40	36,5 / 39,5	30,5 / 33,5

Котлы газовые BAXI LUNA-3 Silver Space серия

Настенные котлы данной серии предназначены для эксплуатации на открытом воздухе.Котлы могут работать до -15 ° C.

Газовая система ЛУНА-3 Silver Space аналогична котлам .

Гидравлическая система Отличается отсутствием электрического сервопривода в трехходовом клапане и наличием высокоскоростного циркуляционного насоса с автоматическим воздухоотводчиком.

Также котлы Silver space имеют устройство дистанционного управления с климат-контролем.

В остальном котлы этой серии аналогичны.

Технические характеристики газовых котлов производителя BAXI LUNA-3 Silver Space серии

Технические характеристики	ЛУНА-3 СЕРЕБРЯНЫЙ КОСМ 310 Fi	ЛУНА-3 СЕРЕБРЯНЫЙ КОСМОС 240 Fi
Макс.полезная тепловая мощность, кВт	31	24
Мин. полезная тепловая мощность, кВт	10,4	9,3
Макс. потребляемая тепловая мощность, кВт	34,3	26,3
Мин. потребляемая тепловая мощность, кВт	11,9	10,6
Макс. расход природного (сжиженного) газа, м3 / ч (кг / ч)	3,63 (2,67)	2,78 (2,04)
Макс.производительность,%	90,3	90,3
Производительность при мощности 30%	88,0	88,0
Камера сгорания	закрыто	закрыто
Мощность, Вт	190	170
габариты – высота, мм	830	830
габариты – ширина, мм	550	550
габариты – глубина, мм	250	250
Масса нетто, кг	42	41,5

Газовые котлы Baxi Nuvola-3 серии B40

Котлы серии НУВОЛА-3 В40 специально созданы для дорогостоящего горячего водоснабжения. … Благодаря встроенному бойлеру эти агрегаты способны за полчаса подавать 450 литров воды, нагретой до 30 ° C по отношению к холоду. Широкий ЖК-дисплей позволяет наглядно видеть всю информацию о работе котла и возможных неисправностях.

Объем встроенного бойлера – 40 л, материал корпуса – эмалированная сталь AISI 316L.

Если давление воды отсутствует, реле давления сработает. Также есть система защиты от замерзания воды в обоих контурах.

Линия представлена ​​четырьмя моделями: NUVOLA-3 B40 240 i, NUVOLA-3 B40 280 i, NUVOLA-3 240 Fi, NUVOLA-3 280 Fi.

НУВОЛА-3 Комфорт.

В этой серии встроенный бойлер стал еще больше. Теперь его объем составляет 60 литров. Это означает, что вы уже можете получить 510 литров горячей воды за 30 минут. Оборудован котлами этой серии и съемной цифровой панелью.

Всего в серии 5 единиц: NUVOLA-3 Comfort 240 i, NUVOLA-3 Comfort 280 i, NUVOLA-3 Comfort 240 Fi, NUVOLA-3 Comfort 280 Fi, NUVOLA-3 Comfort 320 Fi.

Газовые котлы BAXI LUNA-3 Comfort COMBI серии

Это уже не просто котлы, а целый комплекс, состоящий из настенного котла и котла на 80 литров, размещенного на полу. Причем котел сконструирован таким образом, что вы можете установить котел на котел, не прикрепляя его к стене. Обращают на себя внимание и компактные размеры этой серии котлов: 1640 × 450 × 550. Благодаря им котел можно разместить даже в самых маленьких помещениях.

Фактически серия представляет собой комбинацию котла ЛУНА -3 Комфорт 1,310 Fi с бойлером COMBI 80.

Обтекаемый дизайн и компактные размеры не помешали разработчикам упростить подключение котла к котлу. Комплект низкотемпературного отопительного контура (теплый пол) доступен как отдельная опция. В его состав входят смесительный клапан, насос и датчик температуры. Система позволяет подключать не только котлы ЛУНА-3 Комфорт 1.310 Fi и LUNA-3 Comfort Combi, , а также любые другие одноконтурные из этой серии, кроме этого, котлы LUNA-3 Comfort HT 1.120, LUNA-3 Comfort HT 1.240, LUNA-3 Comfort 1.280.

Однако для подключения котла к котлу понадобится специальный комплект KSL 714110510.

Четвертое поколение котлов начинается с серии MAIN Four , которые, по сути, являются продолжением серии MAIN Digit … Несмотря на компактные размеры (730 × 400 × 299 мм), котел оборудован панелью управления с широким ЖК-дисплеем. А небольшой размер позволит использовать агрегат в ограниченном пространстве.

Газовые котлы BAXI ECO Four серии

Эти котлы также сверхкомпактны, как и предыдущие. Размеры у них одинаковые, однако серия, на базе которой они были выпущены, другая – ECO-3 Compact.

Котлы ECO Четыре выпускаются как одноконтурные, так и двухконтурные.Камеры сгорания могут быть как открытыми, так и закрытыми. Мощность агрегатов достигает 24 кВт. К неоспоримым достоинствам этой серии можно отнести простоту обслуживания, эксплуатации и монтажа.

И, конечно же, не обошлось и без широкого ЖК-дисплея в составе цифровой панели управления.

Новинка на рынке – настенный котел пятого поколения MAIN 5.

Помимо вышеперечисленного, BAXI имеет настенных котла серий LUNA-3, FOURTECH.

Описание серии настенных конденсационных котлов от BAXI

В продукции компании представлены и настенные конденсационные котлы … Эта серия PRIME HT, LUNA HT Residental, LUNA-3 Comfort HT, NUVOLA-3 Comfort HT, Duo-tec Compact, LUNA Duo-tec, NUVOLA Duo-tec, LUNA Duo-tec MP.

Конденсационная технология котлов BAXI обеспечивает КПД около 110%, что приводит к экономии топлива на 35% в год по сравнению с традиционными котлами.

Кроме того, конденсационные котлы по-прежнему работают бесшумно. Все благодаря камере сгорания из специальных композитов.

LUNA HT Residental Series спроектирован таким образом, что котлы могут быть соединены вместе в каскад.Благодаря блокам управления, поставляемым в качестве принадлежностей, можно подключить до 12 котлов.

Duo – tec Compact – эти котлы способны адаптироваться к качеству и типу газа, диаметру дымохода и другим параметрам . Кроме того, в их состав входит горелка с полной предварительной подготовкой газовоздушной смеси, позволяющая достичь коэффициента модуляции мощности 1: 7.

LUNA Duo-tec MP – мощные агрегаты, достигающие по этому параметру 110 кВт.Кроме того, можно каскадировать до 16 котлов. Коэффициент модуляции мощности этих котлов составляет 1: 9.

Краткий обзор напольных газовых котлов от BAXI

Котлы напольные газовые Baxi Power HT

Напольные газовые котлы BAXI представляют собой серии POWER HT и POWER HT 230-320 , а также Slim и Slim HP.

Несмотря на большую мощность (до 150 кВт), инженерам в серии агрегатов POWER HT удалось сохранить компактный размер … Таким образом, все котлы имеют ширину 45 см. POWER HT 230-320 мощность увеличена еще больше, до 320 кВт … Такие котлы подходят для отопления больших зданий, например, офисных или торговых комплексов. Высокая долговечность достигается за счет использования теплообменника из силумина .

Котлы Slim и Slim HP имеют чугунный теплообменник и атмосферную горелку. Диапазон мощностей от 15 до 62 кВт. Кроме того, в Slim HP имеется изоляция из стекловолокна под корпусом, чтобы свести к минимуму тепловые потери.

Все вышеперечисленные (и другие) котлы можно найти в категории :.

Если статья оказалась полезной , в качестве благодарности воспользуйтесь одной из кнопок ниже – это немного повысит рейтинг статьи. Ведь в Интернете так сложно найти что-то стоящее. Спасибо!

Перед покупкой! При выборе ИБП первым делом необходимо узнать общую электрическую мощность системы. Из приведенной ниже таблицы вы можете взять значение мощности для вашей модели котла Baxi … Однако не забудьте добавить мощность внешних (дополнительных) циркуляционных насосов (если они установлены, например, на теплых полах).

Таблица соответствия моделей котлов Baxi и их потребляемой мощности.

модель котла Baxi (Бакси) NUVOLA

• NUVOLA-3 Comfort 240 i, 280 i, B40 240 i, B40 280 i – 110 Вт
• NUVOLA-3 Comfort 240 Fi, 280 Fi, 320 Fi, B40 240 Fi, B40 280 Fi – 190 Вт

модель котла Baxi Four Luna

• ECO Four 24, MAIN Four 240, ECO Four 1.24, LUNA-3240 i, ECO Four 1.14, LUNA-31.240 Fi – 80 Вт
• ECO Four 24 F, MAIN Four 240 F, ECO Four 1.24 F, LUNA-3240 Fi, LUNA-31.310 Fi, – 120-130 Вт

Рекомендуемые комплекты ИБП On-Line с батареями для котлов Baxi

Комплекты ИБП до 800 Вт с внешними батареями

ИБП на 24 В с двумя внешними батареями: – оптимальное соотношение цена-надежность-эффективность

Инженеры нашей компании создали для вас уникальную программу для выбора модели ИБП для котла и расчета необходимой емкости аккумулятора.После указания мощности и желаемого времени автономной работы отображаются все параметры. Воспользуйтесь системой автоматического отбора

Обратите внимание на : Какие параметры должна иметь электрическая сеть, чтобы к ней можно было подключить котел?

Здесь все стандартно: 220 В, 50 Гц, заземление. В основном те же требования, что и при подключении, например стиральной машины. Заземление должно выполняться в соответствии со всеми кодами … Если на нем есть потенциал, что часто случается, с этим нужно бороться.При отсутствии нормального заземления рекомендуется установить специальный стабилизатор, обеспечивающий отдельную гальваническую развязку. Часто бывает, что потенциал идет по газовой трубе. Затем котел необходимо подключить через диэлектрический переходник. Котлы
BAXI стабильно работают в диапазоне от 170 до 250 В. * При 170 Вт отключаются современные котлы BAXI. А при повышении напряжения выше 250-270 В на плате сгорает защитный элемент («варистор»). **
Сама характеристика электричества в сети – синусоида – должна быть свободна от помех, поэтому не рекомендуется использовать источники бесперебойного питания, предназначенные для компьютерной техники и выдающие характеристику выпрямленного тока.Многие сервисные организации при вводе котлов в эксплуатацию предпочитают дополнительно установить стабилизатор напряжения. Котлы рекомендуется подключать к электросети через отдельный автоматический выключатель. Если котел фазозависимый, необходимо следить за тем, чтобы фаза и ноль совпадали. Информация с официального сайта

Прибл. * При напряжении 180-170 вольт циркуляционные насосы нагреваются и срок их службы значительно сокращается.

** «Варистор» – это защитный элемент, который при сгорании предотвращает повреждение электроники котла.Замена варистора только в сервисных центрах Baxi. Предлагаемые ниже готовые комплекты подходят для настенных котлов Baxi серий Four, Luna, NUVOLA с потребляемой мощностью 80-135 Вт.
Это лишь один из многих вариантов обеспечения бесперебойного питания котла. мы индивидуально рассчитываем оптимальные варианты исходя из ваших данных по мощности и желаемому времени автономной работы. Как таковых «готовых» комплектов не бывает, они собираются из двух основных компонентов: ИБП

1. – он отвечает за качество обработки поступающего напряжения (в данном случае он-лайн), для контроля наличия напряжения и своевременности перехода на питание от аккумулятора, для зарядки аккумуляторов.
2. Аккумулятор – отвечает за время автономной работы, чем больше емкость аккумулятора в блоке, тем больше время автономной работы. Срок службы батарейки зависит от качества самих батарей.

Сколько батарей вам нужно купить и какой емкости? Количество батарей зависит от выбранной модели ИБП и зависит от напряжения инвертора конкретной модели ИБП. Например, ИБП Inelt Monolith K1000 LT, зарекомендовавший себя в период «ледяных дождей», требует для питания ТРИ 12-вольтовых батарей.Вы можете рассчитать вместимость, используя формулу ниже.

Где: T – желаемое время автономной работы системы в часах.
R – мощность нагрузки (берется из паспорта на котел или насос) в ваттах.
N – количество батарей, на которых работает выбранная модель ИБП.
Срок службы батарей зависит только от емкости батарей и их качества и не зависит от производителя, марки и модели ИБП!

Имеется несоответствие данных о времени автономной работы для каждого производителя с данными, полученными при расчете по приведенной выше формуле.Объясняется это тем, что в формуле учтены два понижающих коэффициента. Это КПД преобразователя и коэффициент. глубина разряда. Следовательно, расчетное время по этой формуле будет на несколько меньше , чем в технических описаниях самих ИБП и является более надежным.

Приведем порядок точного расчета времени автономной работы на примере газового котла BAXI NUVOLA-3 Comfort 240 и … Исходные данные паспортные данные: потребляемая электрическая мощность 110 ватт , причем необходимо обеспечить бесперебойное питание от ИБП на период 12 часов .

По формуле расчета емкости аккумуляторов 110Вт умножаем на 12 часов, делим на 8,65 = 152,6 а / час. Это общая емкость аккумулятора. Т.К. ИБП работают от двух-трех аккумуляторов 150, разделенных на 2 = 75 или 3 = 50. Итог, выбираем ИБП, который работает от двух аккумуляторов и к нему две батареи по 75 А / час каждая или ИБП с питанием от трех батареи и к нему три батареи по 50 а / ч каждая … 50а / час нет, что означает около 55а / час. Варианты батарей в таблице ниже. Это не все варианты аккумуляторных батарей, которые есть у нас на складе или доступны для заказа. Если зайти в раздел АКБ, выставить необходимый диапазон емкости, можно выбрать другие варианты по цене и качеству.

Где потребляется газ

Задача системы отопления – поддерживать в доме комфортную температуру. Для этого тепловая энергия, которая выделяется при сжигании газа в котле, постоянно расходуется на компенсацию тепловых потерь дома.

На восполнение тепловых потерь в доме потрачено газа:

• Теплопотери через ограждающие конструкции – стены, окна, двери, чердак, подвал.
• С воздухом, удаленным через систему вентиляции.
• Со сливом горячей воды в канализацию.
• Потери в самой системе отопления.

О том, как снизить теплопотери через ограждающие конструкции и системы вентиляции, читайте на сайте в других статьях.

Читайте:

Как снизить высокий расход газа и тепловые потери, связанные с работой системы отопления

В этой статье мы рассмотрим вопросы , как снизить тепловые потери, связанные с работой системы отопления … Как снизить высокий расход газа котлом на отопление дома.

Отопительный котел в частном доме чаще всего служит источником тепловой энергии для двух потребителей тепла:

• Системы отопления с водяным контуром.
• Системы подготовки горячей воды, контур ГВС.

Расход тепла системой отопления

Система отопления восполняет тепловые потери здания и поддерживает комфортную температуру воздуха в его помещениях.Потребителями тепла в системе отопления частного дома обычно являются контуры с радиаторами и теплыми полами.

Система отопления потребляет тепло не круглый год, а только в отопительный сезон. Причем количество потребляемой энергии непостоянно, а зависит от колебаний температуры наружного воздуха в течение отопительного сезона.

Тепловая энергия на отопление потребляется непрерывно, но количество потребляемой энергии постоянно меняется. Максимальное количество потребляемой энергии может отличаться от минимального в десять и более раз.

Исходя из вышесказанного, идеальный источник тепловой энергии для системы отопления частного дома должен соответствовать следующим требованиям:

• Непрерывно и без перебоев вырабатывать тепловую энергию.
• Обладают максимальной производительностью, достаточной для компенсации потерь тепла в доме при самых низких температурах наружного воздуха.
• Уметь регулировать количество производимой тепловой энергии от максимального значения до минимального, которое отличается в 10 и более раз.

Следует отметить, что идеальных отопительных котлов, отвечающих всем этим требованиям, вы не найдете в продаже.

У меня высокий расход газа, а у соседа – меньше. Что делать?

Не стоит сравнивать потребление газа с тем, что говорит ваш сосед. Мало ли кто что говорит. Чудес не бывает.

Подумайте сами, куда может уйти тепло, выделяющееся в горелке котла при сжигании газа? Тепло от котла может идти только в теплообменник и далее в систему отопления, либо с дымовыми газами в дымоход и на улицу.

Как можно сравнить расход газа сегодня и вчера, если погода (температура, ветер) всегда разная?

Проекты домов тоже разные.В вашем доме может быть больше потерь тепла, чем у вашего соседа, например, из-за более тонкого изоляционного слоя на потолке. Вы сами видели толщину утеплителя вашего соседа?

Может быть, соседский котел управляется комнатным термостатом и он поддерживает более низкую температуру в комнатах в доме, чем вы?

Или у него по другому работает вентиляция.

В трубу поступает больше тепла, если первичный теплообменник котла забивается снаружи сажей, окалиной и ржавчиной изнутри.

Расход газа увеличивается при низком давлении в газовой трубе или при подаче некачественного газа.

Причин может быть много. А скорее всего сосед просто хвастун и хочет показать свое превосходство.

Чтобы снизить потребление газа, необходимо действовать во многих направлениях, постепенно сокращая потребление.

Расход газа зависит от тепловой защиты дома, от температуры на улице, от КПД котла, от точности поддержания температуры в помещении.Работа котла на минимальной мощности, цикличность – все это снижает эффективность системы отопления.

Выбор экономичного газового котла

О минусах слишком мощного котла

Например, в сервисной инструкции двухконтурного котла Protherm Gepard 23 MTV указан его КПД в режиме отопления: 93,2% при максимальной тепловой мощности (23,3 кВт .) И 79,4% при работе на минимальной мощности (8,5 кВт .) Представьте, как еще больше снизится КПД, если этому котлу придется работать с системой отопления с мощностью, например 4 кВт .

Обращаем ваше внимание, что отопительный котел большую часть года работает на минимальной мощности в течение всего года. Как минимум 1/4 газа, расходуемого на отопление, буквально бесполезно залетит в трубу. Это будет расплата за установку в доме слишком мощного оборудования для отопления и горячего водоснабжения.

Импульсный режим, часы котла

Большая разница между мощностью газового котла и мощностью отопительных приборов, помимо прочих недостатков, приводит к работе котла в импульсном режиме.

Чрезмерная цикличность, импульсивность работы или, как говорят в народе, «котельные часы» проявляется в том, что котел вырабатывает в единицу времени тепловой энергии больше, чем в состоянии принять менее мощный отопительный контур. Поэтому температура воды, выходящей из котла, быстро повышается и он отключается раньше, не успев нагреть радиаторы.

Горелка котла после включения быстро отключается при достижении заданной температуры в прямом трубопроводе на выходе из котла.Но при этом радиаторы остаются не прогретыми до этой заданной температуры – нагретая в котле вода просто не успевает добраться до отопительных приборов.

Через короткое время циркуляционный насос питает теплообменник, оставшуюся холодную воду из обратного трубопровода системы отопления и горелка снова включается. Потом все повторяется снова.

Ход сокращает срок службы котла и увеличивает расход газа

Увеличение количества пусков в результате цикличности больше всего съедает ресурс работы очень дорогих частей котла – газовой и трехходовой клапанов, циркуляционного насоса, вентилятора выхлопных газов.

Для розжига в момент пуска на горелку подается максимальное количество газа. Часть газа до появления пламени буквально улетает в трубу. Непрерывное повторное зажигание горелки еще более увеличивает расход газа и снижает КПД котла.

Работа в «часовом» режиме значительно сокращает срок службы деталей котла, значительно снижает КПД.

Многие производители выпускают двухконтурные газовые котлы максимальной мощностью около 12 кВт. и минимум менее 4 кВт. Такие котлы лучше всего подходят для нужд систем отопления и горячего водоснабжения небольших частных домов и квартир. Однако дилетантский подход – чем мощнее, тем лучше, заставляет многих ставить котлы мощностью 24 кВт, или даже 30 кВт.

Для приготовления горячей воды и отопления домов и квартир с отапливаемой площадью до 120 м 2 , с одним санузлом, рекомендую установить двухконтурные газовые котлы с максимальной мощностью 12 кВт.

Котел с водогрейным котлом снижает расход газа

Система отопления и горячего водоснабжения с двухконтурным газовым котлом пользуется популярностью благодаря относительно невысокой стоимости, простоте и небольшим габаритам. Однако он имеет существенные недостатки, которые приводят к увеличению расхода газа и воды, что снижает комфортность использования горячей воды.

Настенный газовый котел с бойлером – лучший вариант для организации отопления и горячего водоснабжения в доме или квартире.

Для больших домов и квартир площадью более 120 м 2 , Настоятельно рекомендую использовать систему ГВС с послойным котлом и двухконтурным котлом, либо с бойлером косвенного нагрева. и одноконтурный котел.

Газовый котел с открытой камерой сгорания экономит газ

Сравнить КПД газовых котлов одной мощности и марки, но с камерами сгорания разного типа, с открытой камерой сгорания (атмосферная) и с закрытой (турбо).Выясните, что при работе не на полную мощность котлы atmo имеют более высокий КПД, чем турбо … Например, котел Protherm Gepard 23 MOV (атмосферный), при минимальной мощности 8,5 кВт, имеет КПД 86,5% . И тот же котел, но турбо, имеет КПД 79,4%.

В турбокотлах в результате постоянной работы вентилятора избыточное количество воздуха уходит через камеру сгорания и далее в трубу. А с воздухом теряется тепло и увеличивается расход газа.

Кроме того, в турбокотлах у нас дополнительно есть расход электроэнергии на работу вентилятора в системе дымоудаления.

В частном доме выгодно заранее, на этапе строительства, предусмотреть дымоход для атмосферы газового котла с открытой камерой сгорания.

Для повышения эффективности турбокотлов некоторые производители оснащают котлы модулированной системой наддува. Вентилятор такого котла меняет скорость вращения по сигналу датчика.В результате в камеру сгорания подается ровно столько воздуха, сколько необходимо для сгорания того количества газа, которое подается в горелку. Отсутствие недостатка или избытка воздуха для горения сводит к минимуму потери тепла и газа через систему дымохода. Регулируемый турбонаддув обычно используется в котлах класса люкс.

Правильная подача воздуха и дымоудаление сокращают потребление газа

Для сжигания 1 м 3 требуется газ ~ 12 ÷ 14 м 3 воздух? Например, котел мощностью 18 кВт при номинальном расходе газа 1.93 м 3 / ч для сжигания требуется воздух ~ 25 м 3 / ч !

В режиме недостатка воздуха для горения происходит неполное сгорание газовоздушной смеси. Этот режим приводит к резкому снижению количества тепла, выделяемого при горении, и к интенсивному образованию сажи. Сажа оседает на теплообменнике и может за короткое время полностью забить зазоры между ребрами теплообменника.

Неполное сгорание газа снижает тепловыделение, а загрязнение теплообменника сажей затрудняет передачу тепла от сгоревшего газа к находящейся в нем греющей воде.Все это приводит к увеличению расхода газа котлом.

Избыточный воздух , проходя через горелку котла, бесполезно уносит с собой и уносит часть тепла в дымоход, что также увеличивает расход газа .

Для снижения расхода газа необходимо обеспечить подачу в котел оптимального количества воздуха для горения.

Для экономии газа важна

Правильно произвести вентиляцию и дымоудаление системы вытяжки, а также своевременно произвести ремонтные работы.

Дефекты системы могут долго оставаться незаметными для владельцев, но все это время будут увеличивать расход газа .

При эксплуатации отопления необходимо ежегодно перед началом отопительного сезона выполнять:

• Очистка теплообменника котла от нагара.
• Проверить исправность и устранить дефекты подачи воздуха и отвода дымовых газов котла.

Проверить дымоход на герметичность швов и стыков, на соответствие рекомендациям производителя котла по его длине и диаметру, на отсутствие препятствий в дымоходе (засорение, обледенение), на продувку и противодействие тяге со стороны ветровой (для расположения головного дымохода относительно кровли).

Проверить свободный поток воздуха к горелке котла.

На горелке котла при нехватке воздуха пламя становится красновато-желтым.

Для регулировки и контроля работы горелки и газоотвода котла удобно ориентироваться на показания газоанализатора, который измеряет избыток воздуха в продуктах сгорания котла, работающего на максимальной мощности.

Правильный вентилятор и дымоход газового котла атмосферный

Газовый котел с открытой камерой сгорания – атмосферный, втягивает воздух для горения непосредственно из помещения, в котором он установлен.Воздух засасывается в камеру сгорания котла за счет вакуума, создаваемого тяговой силой в дымоходе. Чем хуже тяга в трубе, тем меньше воздуха поступает к горелке.

Газовые котлы с открытой камерой сгорания и естественным дымоудалением оборудованы терморегулятором для регулирования выхода дымовых газов в помещение. Термостат отключает котел в том случае, если продукты горения начинают попадать в помещение из-за недостаточной тяги в дымоходе.

При срабатывании термостата котел будет заблокирован с соответствующим выходом сигнала ошибки (см. Инструкции для соответствующей модели котла). Ручная разблокировка котла должна производиться не ранее 10 мин. , когда термостат остыл.

Помещение, в котором установлен котел, должно иметь постоянный приток воздуха. Основными потребителями воздуха являются вытяжной вентиляционный канал помещения и горелка атмосферного газового котла, втягивающая воздух для горения непосредственно из помещения.

Различают ПРЯМОЙ (через приточные с улицы) и КОСВЕННЫЙ (через приточные патрубки из соседнего помещения) поток воздуха.

Чтобы обеспечить достаточное количество воздуха для горения, системы подачи должны быть реализованы в соответствии с определенными правилами.

Прямой воздуховод с ул. выполняется, если котел установлен в отдельном утепленном помещении. В котельной, где установлен атмосферный котел, должен быть вход с улицы площадью не менее 8 см 2 на каждые 1 кВт мощности котла .Но в любом случае площадь отверстия должна быть не менее 200 см 2 … Отверстие размещается во внешней стене или уличной двери.

Вход в котельную с улицы должен быть как можно ниже, на высоте не более 300 мм. от уровня пола. Это обязательное условие, когда котел работает на сжиженном газе. Если используется природный газ и в нижней части комнаты у пола нет возможности разместить отверстие, то его можно сделать выше, но полезную площадь нужно увеличить примерно на 30 ÷ 50%.

Отверстие должно быть снабжено решеткой, не уменьшающей его полезную площадь.

Непрямая подача воздуха из соседнего помещения может производиться для газового котла атмо с максимальной мощностью не более 30 кВт . при установке котла в подсобном помещении дома.

В этом случае для сжигания используется воздух, который поступает в дом через систему общей вентиляции здания. А дымовая труба котла вместе с отводом дыма выступает в роли дополнительного вытяжного вентиляционного канала, усиливающего воздухообмен в доме во время работы котла.

Для притока воздуха в помещение с котлом устраивают воздухозаборник из соседнего помещения (коридор, холл). Площадь отверстия следует определять из расчета 30 см 2 на мощность котла 1 кВт . Это может быть вентиляционная решетка в стене или в двери, или просто щель под дверью.

Категорически недопустимо установка котла с открытой камерой сгорания в помещении, где может возникнуть разрежение в результате работы устройств принудительной вентиляции – канальных вентиляторов, кухонных вытяжек.Работа таких устройств может привести к нехватке воздуха для горения, появлению в дымоходе реверсивной тяги и остановке котла.

Проверить, правильно ли организован приток свежего воздуха в птичник для системы вентиляции. Этот воздух также используется для сжигания газа в атмосферном котле.

Дымоход котла с открытой камерой сгорания.
Котлы с открытой камерой сгорания необходимо подключить к существующей в здании дымовой трубе с естественной тягой.

Обычно производитель котла указывает требований к дымоходу в прилагаемой к котлу инструкции.

Дымоход атмосферного котла должен соответствовать следующим основным требованиям:

• Площадь сечения дымового канала должна быть не меньше площади выхода из котла.
• Тяга в дымоходе должна быть от 2 Па до 30 Па ;
• Дымоход должен быть должным образом изолирован, чтобы предотвратить чрезмерное охлаждение дымовых газов.Снижение температуры газов в трубе приводит к ухудшению тяги, а значит, к уменьшению количества воздуха, подаваемого в горелку котла, а также к увеличению количества выпадающего из дымохода конденсата. газы. Увеличивается риск нехватки воздуха для горения газа, образования ледяных пробок и льда в трубе.
• Должен быть предусмотрен сбор и отвод конденсата из дымохода.
• Головка дымохода должна находиться вне зоны ветрозащиты.

Правильная подача воздуха и удаление дыма в турбокотлах

Удаление продуктов сгорания газа из закрытой камеры сгорания турбокотла осуществляется принудительно вентилятором-вытяжным вентилятором в дымоход. Воздух в камеру сгорания подается с улицы по воздуховоду за счет разрежения, создаваемого работающим вентилятором.

Газовые котлы с закрытой камерой сгорания и принудительным дымоотводом оснащены датчиком давления, который срабатывает при прекращении нормального дымоудаления и подачи воздуха для горения, в случае неисправности вентилятора.

Система дымохода и воздуховодов котла ведется вверх через крышу или горизонтально через внешнюю стену помещения, в котором установлен котел.

Производители турбокотлов рекомендуют выбрать одну из двух принципиальных схем для установки системы дымо / воздуховодов:
– Концентрическая коаксиальная система Труба в трубе, где продукты сгорания удаляются через внутреннюю металлическую трубу, проходящую внутрь еще одна труба большего диаметра. Воздух для горения подается через кольцевой зазор между трубами.
– Отдельная система труб, в которой отвод продуктов сгорания осуществляется по одной трубе, а приток воздуха для горения с улицы осуществляется по другой отдельной трубе.

Требования к устройству системы дымохода изложены в инструкции по монтажу и эксплуатации котла.

Не превышайте максимально возможную длину системы дымо / воздуховодов. Если система дымохода / воздуховода слишком длинная или имеет большое количество поворотов, общее сопротивление воздуху системы дымохода / воздуховода будет слишком высоким.Вентилятор не сможет подавать в горелку необходимое количество воздуха.

Участки дымохода снаружи здания или проходящие внутри неотапливаемого помещения длиной более 1 м ., должны быть теплоизолированы … Это уменьшит образование конденсата в трубах.

На вертикальных участках дымохода должен быть установлен конденсатоотводчик – уловитель конденсата, образующегося в дымоходе, с отводом конденсата в канализацию. Горизонтальные участки труб отвода дымовых газов и подачи воздуха для горения необходимо прокладывать с уклоном 1-2% от котла.

Дроссельная вставка в дымоход экономит газ Коаксиальный дымоход котла. L – см. Инструкцию. 1 – кольцо уплотнительное; 2 – дроссельная вставка в горловине вентилятора предотвращает попадание лишнего воздуха в горелку.

При небольшой длине дымовых / воздуховодов аэродинамическое сопротивление системы будет небольшим. В результате количество воздуха, всасываемого вентилятором в горелку, может быть чрезмерным.

Для увеличения аэродинамического сопротивления системы и уменьшения количества воздуха, подаваемого на горелку , в турбокотлах необходимо установить дроссельную вставку – диафрагму, диффузор … Кроме того, дроссельная вставка снижает влияние ветра на работу горелки через систему дымоудаления.

Пример из инструкции к газовому котлу с указанием размеров дроссельной вставки – диафрагмы. Подключение дымоходов котлов к коллективному дымоходу через диафрагму обеспечивает работу дымохода без избыточного давления

В каких случаях устанавливать и какого размера должна быть вставка, указывается в инструкции производителя котла.

Дроссельная вставка может использоваться для регулировки оптимального потока воздуха и в других случаях.

Если взять в аренду газоанализатор, измеряющий избыток воздуха в продуктах сгорания котла, работающего на максимальной мощности, то, выбрав дроссельную вставку, можно добиться оптимального количества воздуха, поступающего в котел.

Оптимальные параметры горения достигаются при значениях коэффициента избытка воздуха около 1,7-1,8. Избыточное соотношение воздуха более 1,8 означает, что через котел проходит избыточный воздух.

Правильная установка дроссельной вставки экономит газ .

Котел с регулятором газ / воздух потребляет меньше газа

Принципиальная схема устройства и работы котла с автоматическим регулированием оптимального соотношения воздух / газ с помощью газового клапана Honeywell VK42 .. / VK82 .. СЕРИЯ

В продаже имеются газовые котлы (в том числе двухконтурные) для отопления частные дома и квартиры, оборудованные автоматическим регулятором оптимального соотношения воздух / газ.

На рисунке поток газа регулируется газовым клапаном в зависимости от количества воздуха, подаваемого вентилятором на горелку котла. Для изменения мощности котла автоматика регулирует количество воздуха, а количество воздуха уже меняет расход газа. Подача газа как бы подстраивается под количество воздуха. Это позволяет получить оптимальное соотношение газа и воздуха для горения во всем диапазоне мощности котла. Повышается КПД котла, особенно при работе на малой мощности… Это важно, потому что большую часть времени котлы работают на пониженной мощности.

Есть газовые котлы, в которых реализован алгоритм реверсивного регулирования газ / воздух. Мощность котла регулируется расходом газа, и уже при расходе газа автоматика меняет количество воздуха.

Конденсационный котел экономит газ

Схема работы и устройство конденсационного газового котла

Как работает конденсационный котел

При химической реакции сгорания газа в горелке котла образуется два основных продукта – углекислый газ CO 2 и вода H 2 O в виде пара.Продукты сгорания, нагретые до высокой температуры, которые, помимо прочего, включают в себя другие газы атмосферного воздуха, отдают часть тепла отопительной воде в первичном теплообменнике. Дымовые газы охлаждаются, но их температура, включая водяной пар, после теплообменника остается достаточно высокой. В обычном котле тепло дымовых газов уходит в дымоход и наружу.

В конденсационном котле после первичного теплообменника дымовые газы проходят через другой конденсационный теплообменник.Отопительная вода из системы сначала проходит через конденсационный теплообменник, нагревается в нем, а затем поступает в первичный теплообменник, где окончательно нагревается до необходимой температуры.

Из школьного курса физики известно, что процесс конденсации водяного пара, который в больших количествах содержится в продуктах сгорания, сопровождается выделением значительного количества тепла. Для получения максимального количества тепла от дымовых газов температурный режим конденсационного теплообменника выбирается таким образом, чтобы пар на его поверхности превращался в воду.

Активное преобразование пара в воду на конденсационном теплообменнике происходит при подаче в него отопительной воды с температурой не более 50 o C … По этой причине конденсационные котлы эффективно работают только при низкотемпературном отоплении. системы, с теплым полом или с радиаторами, работающими в стандартном режиме мягкого нагрева 55/45 o C или 50/30 o C … Многие владельцы не придают должного значения выполнению этого условия.В результате разочарованы приобретением конденсационного котла. Они не получают ожидаемой экономии газа.

Для перехода со стандартного режима на мягкий нагрев мощность (размер) радиаторов придется увеличить примерно в 2 раза. Соответственно вырастут и затраты на установку системы отопления.

В процессе конденсации вода вступает в реакцию с другими продуктами сгорания и превращается в кислотный раствор. Поэтому теплообменники и другие части котла, контактирующие с конденсатом, должны быть из нержавеющей стали.

За счет использования более высокой теплоты сгорания газа (т.е. теплоты сгорания и теплоты конденсации водяного пара), КПД конденсационного газового котла на 11-13% выше, чем у классического котла.

Газовая сигнализация экономия газа

Система автоматического контроля загазованности и защиты от утечек газа в котельной частного дома: 1 – сигнализатор угарного газа; 2 – газовая сигнализация; 3 – запорная арматура на газопроводе; 4 – газовый котел; 5 – датчик в доме, оповещает жителей дома светом и звуком.

С 2016 года по строительным нормам (п. 6.5.7 СП 60.13330.2016) требуется строительство новых жилых домов и квартир в помещениях, где расположены газовые котлы, водонагреватели, печи и другое газовое оборудование, установить сигнализацию загазованности по метану и окись углерода (окись углерода, CO). Для уже построенных зданий это требование можно рассматривать как рекомендацию.

Детектор метана служит датчиком утечки природного или сжиженного газа бытового газового оборудования.Тревога по угарному газу срабатывает в случае неисправности дымоходной системы и поступления дымовых газов в помещение. Установка сигнализаторов позволяет вовремя заметить утечку газа и нарушения в работе дымового тракта котла .

Датчики загазованности должны срабатывать, когда концентрация газа в помещении равна 10% LEL (нижний предел концентрации распространения пламени) природного газа, а содержание CO в воздухе превышает 20 мг / м 3 … сигнализация уровня газа должна контролировать высокоскоростную запорные клапаны, установленных на входе газа в помещение и прекращает подачу газа на сигнале датчика уровня газа.

Системы газового контроля в помещениях с автоматическим отключением газа в жилых домах должны быть предусмотрены при установке газового оборудования независимо от места его установки и мощности.

Обратный фильтр системы отопления снижает расход газа

Использование котла с системой отопления, теплоноситель которой механически загрязнен (шлам, грязь, остатки монтажного материала), может привести к образованию отложений грязи, частиц ржавчины и накипи на внутренней поверхности теплообменника.Это приводит к сбоям в процессе теплопередачи, и, как следствие, к увеличению расхода газа. Кроме того, происходит перегрев трубок теплообменника и, как следствие, преждевременный выход из строя теплообменника.

После монтажа или ремонта системы отопления рекомендуется промыть систему отопления специальными химикатами с последующим введением ингибитора коррозии.

Стальные трубопроводы и радиаторы системы отопления лучше заменить на новые, не подверженные коррозии.

Не рекомендуется сливать воду из системы отопления и оставлять ее без воды на долгое время. Стальные части системы без воды изнутри интенсивно ржавеют. Залитая в систему пресная вода содержит кислород, который добавляет свою долю коррозии.

Стены обычных пластиковых водопроводных труб газопроницаемы. Отопительная вода в таких трубах постоянно насыщается кислородом воздуха. Поэтому в системах отопления рекомендуется использовать специальные пластиковые трубы с защитным газонепроницаемым слоем (металлопластик и т. Д.).). Полимерные трубы, используемые в системах отопления, должны иметь кислородную проницаемость не более 0,1 г / (м 3 сут) .

Шлам, грязь, продукты коррозии попадают в отопительную воду при монтаже, ремонте, заполнении системы отопления водой, а также в процессе эксплуатации постоянно образуются .

Для защиты деталей котла от грязи на обратном трубопроводе отопления перед котлом обязательно установить фильтр механической очистки.

FMM-фильтр (магнитно-сетчатый фильтр).Фильтр устанавливается на входе отопительной воды в котел горизонтально на трубопроводе крышкой вниз так, чтобы направление потока жидкости соответствовало стрелке на корпусе фильтра. Перед фильтром и после него рекомендуется устанавливать запорные вентили, что позволит очистить фильтр, не сливая воду из системы отопления.

Внутри корпуса фильтра FMM установлены сетка и магнитная система. Сетка из нержавеющей стали с размером ячеек 0,5 * 0,5 мм служит для улавливания механических частиц из потока текущей жидкости.Магнитная система предназначена для улавливания мелких ферромагнитных включений (ржавчины).

Для полной очистки фильтра FMM необходимо снять крышку, удалить сетку и магнитную систему. При замене крышки рекомендуется использовать новую прокладку. Рекомендуется очищать фильтр ежегодно во время обслуживания котла.

В продаже есть и другие, внешне похожие фильтры, без магнитной системы и / или с большим размером ячеек. Не ошибитесь со своим выбором.

Некоторые модели котлов имеют встроенный сетчатый фильтр на входе отопительной воды в котел. На обратном патрубке системы отопления перед котлом рекомендуется дополнительно установить фильтр, который удобнее чистить, чем встроенный.

Два котла вместо одного снижают расход газа

Каждый из котлов отопления имеет мощность меньше расчетной для дома. Большую часть отопительного сезона один котел (газовый) работает в режиме с более высоким КПД.Электрокотел резервирует работу газового котла и дополняет мощность газового котла в холодную погоду.

При работе на минимальной мощности КПД котла снижается. Некоторым владельцам выгодно установить два котла. Например, вместо одного 30 кВт … поставить один 20 кВт и второй 10 кВт … В межсезонье работает котел меньшей мощности. Затем его отключают, и большую часть отопительного сезона работает второй, более мощный котел.Оба котла включаются только в самые холодные морозы. Это гарантирует, что котел будет работать с большей эффективностью в течение всего отопительного сезона.

Кроме того, котлы дублируют друг друга. Котел имеет свойство выходить из строя в самый неподходящий момент, в выходные или в холодную погоду, или когда хозяев нет дома. В целях резервирования подачи газа иногда выбирают котел меньшей мощности, работающий на другом виде топлива. Включают такой котел на короткое время, только в морозы или при ремонте другого котла.Следовательно, резервный котел может работать на более дорогом виде топлива.

В холодную погоду один резервный котел не сможет обеспечить тепловой комфорт в доме. Но замерзнуть не даст. Можно набраться терпения, учитывая, что такое совпадение случается не каждый год.

Мягкие радиаторы тепла снижают расход газа

В каталогах производителей максимальная теплоотдача радиаторов представлена ​​для температурного режима 90/70/20. Где 90 o C – температура подачи отопительной воды; 70 o C, – температура на обратном трубопроводе и 20 o C, – температура воздуха в отапливаемом помещении.

В жилых помещениях система отопления с радиаторами в качестве отопительных приборов и стальными трубами разводку обычно рассчитывают на температурный режим 80/60/20. Такой достаточно высокотемпературный режим позволяет увеличить теплоотдачу радиаторов, выбрать радиаторы и трубы минимального размера, а значит, снизить их стоимость.

В современных радиаторных системах отопления с пластиковыми трубами обычно используют более щадящий температурный режим для труб 75/65/20.

На рисунке выше показан стандартный температурный режим радиатора в системах с пластиковыми трубами.Ниже приведены максимальные температуры радиатора для комфортного мягкого тепла.

Если мы поставили себе цель сэкономить на расходах на отопление, то окажется, что в радиаторных системах отопления, выгодно использовать режим с более низкими температурами … Например, европейский стандарт мягкого тепла 55/45/20 .

Известно, что чем больше разница между температурой газов в горелке котла и температурой воды в теплообменнике, тем интенсивнее происходит процесс передачи тепла от горячего к холодному.Чем ниже температура дымовых газов, тем больше тепла остается в доме и меньше уходит в дымоход.

Мягкий температурный режим также упрощает организацию комбинированной системы отопления с радиаторами и теплыми полами. Тепловой комфорт в доме с мягкими радиаторами тепла становится для человека приятнее.

Основным преимуществом низкотемпературного отопления является возможность использования современных технологий … Это около конденсационных котлов, солнечных коллекторов и тепловых насосов.Они требуют, чтобы в системе была низкая температура отопительной воды.

Правда, для перехода из штатного режима в режим мягкого нагрева мощность (габариты) радиатора придется увеличить примерно в 2 раза.

Правильный счетчик на газовой трубе экономит газ

Бытовые счетчики газа, как правило, не имеют датчиков давления и температуры, и не корректируют свои показания при изменении этих параметров в газовой трубе.

Количество газа определяется его массой и измеряется в единицах измерения r , кг или t … Теплотворная способность – количество тепловой энергии, выделяющейся при сгорании газа, также зависит от массы сгоревшего газа.

А вот счетчик газа на трубе учитывает не массу газа, а объемный расход газа в м 3 пропущенный через счетчик. А из школьного курса физики известно, что количество газа кг, в 1 м 3 , очень сильно зависит от давления и температуры газа в момент прохождения через счетчик.

Принято, что результаты измерения объемного расхода приводятся к одним и тем же стандартным условиям: давление 101.325 кПа (760 мм рт. Ст. ), температура газа 20 ° C .

Таким образом, кубический метр для целей учета и расчетов по газу – это количество сухого газа, которое занимает пространство объемом один кубический метр при температуре 20 o C и абсолютном давлении 101,325 кПа.

Промышленные счетчики газа оснащены датчиками давления и температуры, позволяющими учесть эту зависимость и определить количество потребляемого газа в стандартных условиях и с высокой точностью.

Бытовые счетчики газа, как правило, не имеют датчиков давления и температуры, и не корректируют свои показания при изменении этих параметров в газовой трубе. Неправильный счетчик газа показывает расход газа в рабочих условиях (т.е. давление и температура отличаются от стандартных).

Считается, что в газовой сети низкого давления (менее 0,05 бар или 5 кПа ) технические средства газовых служб должны ограничивать колебания давления в газовой сети в достаточно узком диапазоне, в пределах 15 мбар … Следовательно, влиянием этих изменений давления на точность определения расхода газа можно пренебречь. А для приведения показаний расходомера к стандартным условиям давления используется постоянный поправочный коэффициент.

Применение коррекции давления для бытовых приборов также считается нерентабельным, поскольку такие счетчики дороги, менее надежны и сложны в эксплуатации.

Но все ли это правда в реальной жизни?

Реальные газораспределительные сети часто имеют большую протяженность и недостаточную пропускную способность, что приводит к значительным колебаниям давления на удаленных участках сети при изменении потребления газа.Особенно велики сезонные перепады давления, особенно в морозы, когда резко увеличивается расход газа.

Согласно стандартам, линия подачи должна иметь максимальное динамическое давление газа 25 мбар (255 мм водяного столба ). Если повезет, а это действительно так, то счетчик газа покажет расход газа, практически совпадающий с реальным. Те. погрешность измерения будет незначительной.

Если соседу не повезло и динамическое давление в газопроводе будет минимум 15 мбар .то, при прочих равных, расходомер будет показывать расход выше реального расхода газа примерно на 12%. Те. при фактическом расходе 1 м 3 счетчик покажет результат 1,12 м 3 … А если в холодную погоду давление в газопроводе упадет ниже нормативного, например до 11 мбар , то счетчик газа вместо фактически израсходованных 1 м 3 газа покажет прирост еще больше.

Чем ниже давление в газовой сети, тем выгоднее газовый бизнес. Они не афишируют такую ​​прибыль. Никаких вариантов регулировки давления населению не предлагается. И население этого не требует.

Совершенно иная ситуация с приведением показаний бытовых счетчиков к стандартным температурным условиям. Счетчики газа без температурной коррекции занижают расход газа зимой. Чтобы не терять доход, газовые бизнесмены придумали и утвердили температурные коэффициенты.

Для приведения его к стандартным условиям объемы газа, прошедшие через счетчик без термокорректора, умножаются на температурный коэффициент.Размер коэффициента утверждается для каждого региона.

Стоит отдельно пояснить, что температурный коэффициент распространяется только на показания приборов учета, установленных вне отапливаемых помещений (на улице). В них поступает газ, либо охлажденный зимними температурами, либо «подогретый» летней жарой. Если счетчик установлен в отапливаемом помещении – в доме, в квартире – коэффициенты не применяются.

Для тех, у кого на улице стоит газовый счетчик, температурный коэффициент в средней полосе для летних месяцев равен 0.96 – 0,98, а зимой около 1,15, а в среднем около 1,1 в год. Коэффициент применяется ежемесячно, без учета фактической температуры подаваемого газа. Объем ежемесячной оплаты газа рассчитывается как произведение объема газа по счетчику за данный месяц и соответствующего температурного коэффициента.

Расчет и обоснование температурных коэффициентов оплачивает газовый бизнес. Понятно, в чью пользу они рассчитаны.

Чтобы избежать использования температурных коэффициентов при оплате газа, лучше установить счетчик с термокорректором, который автоматически определит расход газа в соответствии с его реальной температурой. Особенно это актуально для тех, кто потребляет повышенные объемы газа, например, для отопления дома и нагрева воды. Счетчик с термокорректором часто имеет в названии модели счетчика букву «Т», например, ВК-Г4Т.

Качественный газ в газовой трубе снижает расход газа

Количество тепловой энергии, выделяющейся при сжигании газа, также зависит от показателей качества газа.Природный газ, поступающий в котел по газовой трубе, неоднороден по составу. Помимо метана, он может содержать другие горючие газы, а также водяной пар, атмосферные газы и другие примеси. В зависимости от соотношения этих компонентов меняется теплота сгорания газа и его расход.

Сегодня ассортимент газовых котлов на рынке достаточно велик. Выбрать то, что подошло бы по соотношению цены, качества и требуемых характеристик, не составит труда, главное определиться с моделью.

Сегодня мы познакомим вас с настенными и напольными газовыми котлами Baxi и модельными котлами этой марки, чтобы вы могли облегчить себе процесс покупки газового котла.

Преимущества и особенности газовых котлов Baxi

Производитель отопительного оборудования Baxi утверждает, что в этих газовых котлах воплощены все передовые технологии , которые сочетаются с богатым опытом. Газовые котлы Бакси эффективны и надежны, обладают оптимальной производительностью и могут быть приобретены по разумной цене.

Ассортимент отопительных приборов Бакси очень обширен: есть котлы Бакси настенные с разным назначением и напольные котлы, также они могут быть как одноконтурными, так и двухконтурными, есть модели со встроенным бойлером. . Есть мощные газовые агрегаты, рассчитанные на большие площади и предназначенные для установки в специальных котельных, а есть компактные модели для стандартных квартир и частных домов, установка которых на кухне максимально проста.Цена газовых котлов Baxi зависит от модели, размеров и характеристик.

В целом таких достоинств всех моделей газовых котлов Baxi:

Чаще всего покупатели отдают предпочтение настенным котлам «Бакси» … Они просты в использовании, эффектно смотрятся и вписываются в любой интерьер. По сравнению с напольными моделями, настенные котлы легче и экономичнее.

Монтаж настенного котла Baxi достаточно прост, большинство моделей оснащено электронной системой управления.Выбрать котел по доступной для себя цене может любой желающий, ведь в продаже есть как бюджетные модели, так и котлы элитного класса.

Распространенные модели газовых котлов Baxi

Предлагаем вашему вниманию подробное описание и технические характеристики различных моделей настенного и напольного отопления марки Baxi.

Baxi eco four 24: основные характеристики

Данная модель под брендом Baxi имеет доступную цену и относится к категории «эконом» …Настенный газовый котел достаточно компактен и имеет максимальную мощность 24 кВт. Поэтому он отлично подойдет как для малогабаритных квартир, так и для небольших частных домов.

Одноконтурная модификация имеет медный теплообменник, поэтому не подвержена коррозии и влиянию агрессивной среды теплоносителя, может служить долго. Двухконтурный котел оборудован вторым пластиковым теплообменником, который изготовлен из нержавеющей стали. Такой прибор отлично справляется с нагревом воды для хозяйственных нужд, и периодически ремонтировать его не придется.

Кроме того, Baxi four 24 имеет следующие технические характеристики :

И все это дополняется приемлемой и доступной для всех ценой и бесперебойной функциональностью устройства. Установить настенный прибор Бакси своими руками можно, если действовать строго по прилагаемой инструкции.

Газовые котлы Baxi main: конструктивные особенности и применение

Модель Baxi main 5 относится к новому поколению котлов.Он двухконтурный, с его помощью можно обогревать помещение и одновременно нагреть воду. Этот нагревательный прибор настенный, компактный, но при этом имеет хорошую мощность до 24 кВт . Отличительной особенностью данной модели можно назвать наличие биметаллического теплообменника, благодаря которому агрегат можно эксплуатировать достаточно длительное время.

Стальной сердечник имеет прямой контакт с охлаждающей жидкостью и обладает высокими антикоррозийными свойствами. Корпус газового котла имеет повышенный уровень с точки зрения передачи энергии, поэтому очень выгоден с экономической точки зрения.Оптимальный вариант его установки – отопление квартир в многоэтажных домах.

Технические характеристики данной настенной модели согласно инструкции следующие:

• хорошая адаптация для использования в российских системах отопления;
• возможность работы даже при давлении газа 5 бар;
• наличие электронного управления модуляцией огня, как для системы отопления, так и для контура ГВС;
• возможность регулировать температуру теплоносителя от 35 до 80 градусов.Также можно внимательно следить за постоянством температуры в системе отопления и контуре ГВС, что делает данную модель очень удобной в плане использования;
• Безопасность использования оборудования.

Как видите, данная модель имеет отличные эксплуатационные характеристики, легко адаптируется к российским системам отопления, да и цена такой конструкции также вполне соизмерима с ее возможностями. При покупке обязательно убедитесь, что у вас есть сертификат, подтверждающий оригинальность товара.

Описание модели газового котла Baxi slim

Данная модель Baxi slim совершенно уникальна. Несмотря на то, что она напольная , по своей компактности и весу она не отличается от настенных конструкций.

Газовый котел представленной модели имеет чугунный теплообменник, а значит, агрегат имеет длительный срок службы. По инструкции производитель заявляет о бесперебойной работе котла 25 лет. У модели есть модификации, которые очень разнообразны по габаритам и мощности, которая может варьироваться от 15 до 62 кВт в зависимости от выбранной модификации.

Благодаря таким показателям, с помощью такого котла можно спокойно приступить к организации системы отопления в доме любого типа без необходимости отдельного оборудования для котельной.

Также линейка газовых напольных котлов Baxi slim имеет следующие характеристики:

• возможность полностью контролировать работу ТЭНа в электронном режиме;
• наличие встроенного бойлера, нагревающего воду и дополнительно оснащенного отдельным циркуляционным насосом;
• возможность постоянно следить за тем, чтобы температура в системе отопления и контуре горячего водоснабжения не менялась;
• согласно инструкции, в комплект входит горелка на основе нержавеющей стали, управление которой возможно в автоматическом режиме;
• Двухконтурный котел указанной модели оборудован предохранительным клапаном в контуре горячей воды и отдельным клапаном в системе отопления.

Описание и характеристики настенных газовых котлов Baxi Nuvola 3 Comfort и их модификаций 240 Fi и 320 Fi

Серия двухконтурных настенных газовых котлов Baxi Nuvola 3 Comfort отличается следующими общими характеристиками для всех своих модификации:

• наличие электронного зажигания;
• с запатентованной системой подачи воздуха;
• возможность переключения системы отопления на работу на сжиженном газе;
• наличие электронного управления;
• возможность эксплуатации модели в экстремальных условиях.

Существует несколько модификаций этой серии, однако наиболее популярной среди них является настенная модель Nuvola 3 Comfort 240 Fi с защитной системой. У нее основные технические характеристики:

Средняя цена на эту модель в РФ от 46 тысяч до 57 тысяч рублей в зависимости от продавца и региона страны.

Еще одна модификация этой серии – Nuvola 3 Comfort 320 Fi относится к «элитному» классу и имеет следующие характеристики: Котел

• тепловой мощностью 34.5 кВт;
• производительность по горячей воде 18,3 л / мин;
• минимальный расход газа – 3,65 м3 / час;
• теплообменник изготовлен из высококачественной нержавеющей стали;
• закрытая камера сгорания;
• наличие съемной цифровой панели, которая также выполняет функцию датчика температуры;
• бойлер накопительного типа объемом 60 литров, также из нержавеющей стали.
• Среднерыночная цена такого газового котла около 60 тысяч рублей.

Описание и характеристики настенного котла Baxi Luna

Серия настенных газовых котлов Baxi Luna отличается своей надежностью и доступной для ваших моделей ценой. Одна из самых популярных модификаций, представленных в этой серии – Luna 3 280 Fi … Ниже ее описание и характеристики:

Цена такого агрегата в зависимости от дистрибьютора и региона составляет около 36 тысяч рублей. .

Итак, мы рассказали вам, что такое газовые котлы Бакси, вы ознакомились с ключевыми характеристиками самых популярных моделей и узнали, каковы средние цены на продукцию этой марки.

BAXI – итальянская компания, входящая в список крупнейших производителей отопительного оборудования. История компании насчитывает почти сто лет, а продукция экспортируется в более чем 70 стран мира. Представительство этой марки существует в России с 2002 года, а сеть представительств (сервисных центров и сервисных партнеров) в различных регионах России насчитывает более 300 организаций.Это говорит о том, что техника BAXI востребована и популярна на российском рынке. Итак, после небольшого экскурса в историю, рассмотрим:

Особенности двухконтурных газовых настенных котлов BAXI

Двухконтурные модели газовых котлов предназначены для использования в системе отопления, а также для приготовления горячей воды. В зависимости от комплектации устройства могут быть оснащены одним или двумя теплообменниками. К особенностям газовых котлов BAXI можно отнести:

• широкий модельный ряд, т.е.е. возможность подобрать модель практически под любой проект
• Применение простых и надежных технических решений в сочетании с качественными сборками
• ремонтопригодность и наличие запчастей
• Цена приемлемая

Линейка модельного ряда настенных газовых котлов BAXI включает более 10 различных моделей традиционных котлов (не считая конденсационных котлов). Примечательно, что даже в «бюджетных» моделях котельное оборудование не уступает дорогим конкурентам.Использование погодозависимой автоматики сводится к подключению обычного датчика температуры.

За исключением двух моделей, настенные котлы BAXI комплектуются двумя теплообменниками: основным, который традиционно находится над горелкой газового котла, и вторичным – пластинчатым, предназначенным для приготовления горячей воды. В принципе такое устройство ничем не отличается от других котлов. Основной теплообменник выполнен из качественной меди, покрыт защитным покрытием, вторичный – из нержавеющей стали.

При выборе оборудования следует обратить внимание на то, что двухконтурные модели котлов могут быть выполнены и с одним теплообменником (основной битермический), в котором контур отопления и горячего водоснабжения (труба в трубе) совмещены.
Эти модели дешевле, но могут быть дороже в эксплуатации. более требовательны к качеству воды. Образовавшаяся со временем накипь внутри сделает невозможным эксплуатацию котла в целом и приведет к незапланированным затратам, сопоставимым по стоимости с половиной начальной цены котла.Котлы
BAXI комплектуются циркуляционными насосами Grundfos или WILO, и это известные мировые производители надежного и безотказного насосного оборудования. Их производительности в большинстве случаев будет достаточно даже для систем отопления небольшого частного дома. Они работают тихо, оснащены автоматическим дефлектором, что не является особенностью.
Что касается газовой автоматики, то оборудование может быть укомплектовано клапанами Honeywell или SIT. Согласно опросам специалистов службы сервиса, они очень надежны и редко выходят из строя.

Материалом для изготовления трехходового клапана (устройства, переключающего отопление и горячее водоснабжение) является латунь – несомненно, более надежная, чем ее аналоги из пластика, хотя сейчас производители имеют тенденцию к использованию композитных материалов.
Вентилятор моделей с турбонаддувом конструктивно расположен под углом по отношению к дымоходу, что предотвращает самопроизвольное раскручивание лопастей под действием естественной тяги и исключает возможные дополнительные нагрузки для ее преодоления при пуске котла.
Отдельно стоит сказать об электронике BAXI из-за жалоб и негативных отзывов в сети. Возможно, электроника этих котлов более чувствительна к качеству электроснабжения, условиям эксплуатации (влажность в помещении) и эффектам перенапряжения, то есть к суровым условиям эксплуатации российской действительности. Но, при всем при этом, платы имеют лучшую ремонтопригодность, доступность по доступности и цене.
Возможно, материнские платы некоторых известных немецких производителей более надежны, но такая надежность очень часто делает невозможным ремонт материнской платы, например, из-за повреждения процессора, а розничная цена такой «надежной» материнской платы составляет намного выше.Следует отметить, что в большинстве случаев электроника надежна и сама по себе не ломается.
Также следует отметить, что платы универсальные и оснащены ЖК-дисплеем. У некоторых производителей они разделены и несовместимы, что влияет на доступность и ремонтопригодность.
В целом мы считаем, что котлы BAXI имеют хорошее соотношение цены и качества. Некоторые модели в силу своей популярности даже не снимаются с производства, что свидетельствует о достижении определенного успеха и доверия со стороны потребителей.В последнем объявлении розничных цен
Baksi (от 1 сентября 2017 г.) указано, что модели MAIN FOUR и FOURTECH были сняты с производства.

ECO FOUR и ECO 4S

Вероятно, самый популярный котел BAXI в России – Baxi Eco Four 24. Прост в обслуживании и эксплуатации, хорошо собран. Латунная гидравлическая группа и вторичный пластинчатый теплообменник из нержавеющей стали, плавная плавная модуляция пламени, достаточно тихая.
Реальный расход газа на отопление квартиры составляет не более 250 м3 в месяц даже в самые сильные морозы, что, несомненно, свидетельствует об экономии.
Турбинный датчик протока ГВС позволяет точно регулировать температуру воды – достаточно один раз установить комфортное значение (например, у меня оно 39 градусов) и больше не возвращаться к настройкам. Модель ECO 4S пришла на смену BAXI FOURTECH, ее отличает гидрогруппа из композитного материала.

MAIN 5 и ECO 5 Compact

Легкий доступ ко всем компонентам, изменено расположение расширительного бачка – теперь он находится внутри корпуса, что означает простоту управления и обслуживания.Конструкция корпуса котла сделана с учетом максимального снижения шума с целью повышения комфорта при эксплуатации котла. Внутренние блоки помещены в герметичную камеру. Новая компактная камера сгорания и горелка, вентилятор с регулируемой скоростью и датчик температуры дымовых газов. Пониженное энергопотребление.
В версии с битермическим теплообменником использовано конструктивно новое решение: два коллектора, уменьшенная длина трубы, больше каналов без использования турбулентных скоростей.По мнению специалистов, это способствует лучшей самоочистке внутренней поверхности и увеличивает срок службы, а также снижает уровень шума.
Датчик ГВС с расходомером позволяет более точно регулировать температуру воды. Также в этих моделях упор сделан на усиление защиты платы управления!

LUNA 3 Comfort

Котлы данной серии оснащены пультом дистанционного управления с возможностью программирования. В качестве опции связь с котлом может быть организована по радиоканалу (вариант беспроводной связи).
По заявлению производителя, котлы этой серии оснащены улучшенными первичными теплообменниками с высокой теплоотдачей, что увеличивает энергоэффективность и снижает расход газа. Также особенностью этой серии является гидравлическая группа, полностью выполненная из латуни, и трехскоростной энергосберегающий насос Grundfos.
Короче говоря, LUNA – это максимальная надежность и комфорт. На момент написания этой статьи розничные цены начинались с 969 евро за модель мощностью 24 кВт.

Какой двухконтурный газовый котел самый лучший.Рейтинг газовых котлов для частного дома. Пароварка “Конорд”.

Проблема отопления дома знакома каждому владельцу частного дома. Один из способов решить такую ​​проблему – купить газовые котлы. Иногда бывает сложно выбрать напольный или настенный вариант утеплителя. Поэтому стоит помнить, что к напольным и настенным (навесным) агрегатам предъявляются разные требования. Эта статья расскажет вам о рейтинге котлов и о дополнительных устройствах к ним: дымоход, ИБП и другие, а также поможет выбрать подходящую марку.

Его сильная сторона – использование экологического топлива, превосходящего все другие виды топлива, что гарантирует экономию энергии и низкие выбросы загрязняющих веществ. Цены различаются в зависимости от используемой мощности, которая, в свою очередь, зависит от отапливаемого объема, географического района, степени изоляции и энергетических характеристик здания. Обычно для автономных отопительных котлов максимальной мощностью 35 кВт используют не менее 24 кВт, если нет особых требований, а также в случае отопления и ГВС для квартиры площадью 100 кв.

Принцип действия

Всего существует три типа газовых котлов: конденсационные, двухконтурные и одноконтурные. Теперь рассмотрим принципы каждого из них. Затем вы можете выбрать, какой тип подходит именно вам. И только после этого можно переходить к их покупке и установке.

1. Котлы двухконтурные

Существенным преимуществом пеллетного котла является расход топлива за счет использования его топлива.К тому же, если вместо газовых плит для кухни вы выберете индукционную плиту, вы сможете навсегда распрощаться с газовым счетчиком, избежав векселей, повышения цен, подключений и подключений газа.

Налоговые вычеты при покупке или замене бойлера

Тот или иной вычет может быть использован в зависимости от ваших обстоятельств, но не может быть накопительным. С приходом осени и понижением температуры вам придется побеспокоиться о том, чтобы в доме было тепло.Еще лучше, если вы будете делать это с совестью, следя за потреблением и будучи в курсе наиболее удобных решений.

Принцип работы двухконтурного нагревателя основан на работе теплообменника и двух горелок. Принцип работы очень прост, благодаря чему значительно повышается качество и долговечность системы. Для начала нужно зажечь запальник.

Это можно сделать с помощью спичек или нажатием кнопки (при использовании пьезоэлемента).Встроенный в систему термогенератор вырабатывает для этого небольшое количество электрического тока, а также приводит в действие клапан.

Выбор подходящего котла играет важную роль как с точки зрения функциональности установки, так и из-за прямой зависимости затрат от счета. Но как сориентироваться в выборе? На рынке представлены различные типы котлов, и без правильной технической информации сложно выбрать тот, который лучше всего соответствует вашим потребностям.

Узнайте, какой котел подходит для ваших нужд! Ниже мы предлагаем краткое руководство, которое поможет вам выбрать, покупаете ли вы новый котел или хотите поменять старый.Задача котла – вырабатывать тепло за счет сжигания и соответствующим образом перераспределять его в этой среде через саму установку. Для гражданских целей котлы различаются по двум параметрам, а именно по номинальному тепловому потоку.

Пилотная горелка срабатывает сразу после срабатывания датчика температуры, который устанавливает порог нагрева. Затем датчик температуры при максимальном нагреве закрывает камеру. Затем продукты горения выводятся из частного дома на улицу через вентиляцию или дымоход.Двойной контур более популярен, чем одинарный. Эти виды обогревателей обычно бывают настенными (навесными), но иногда можно приобрести и напольный вариант.

Тепловая мощность указывает максимальную выходную мощность, а потребление определяет количество энергии топлива, необходимое для обеспечения номинальной мощности. Соотношение номинальной мощности и номинального расхода указывает на максимальную мощность котла.

Котельные имеют переменную мощность от 80% до традиционных котлов с низким уровнем обслуживания с мощностью около 105% для конденсационных котлов, технология которых позволяет восстанавливать скрытое тепло, то есть тепло, которое будет рассеиваться в других котлах.

2. Одноконтурный котел

Принцип работы одноконтурных котлов аналогичен горелке обычной газовой плиты, но в отличие от печи котел оборудован закрытой камерой сгорания. Основное отличие одноконтурного агрегата от двухконтурного в том, что двухконтурный, помимо отопления частного дома, отвечает за горячее водоснабжение. Кислород проникает из окружающего пространства. Отработанный воздух и продукты сгорания выводятся на улицу через дымоход или вентиляцию.Эти виды утеплителей бывают как настенные, так и напольные.

Четырехзвездочные котлы обеспечивают максимальную эффективность при меньшем расходе топлива, что приводит к экономии энергии и экономии. Ознакомившись с технической частью котельной тематики, давайте теперь рассмотрим практические советы по выбору самой покупки. Знание конструктивных аспектов каждого типа котла должно быть интегрировано с вашими потребностями и характеристиками среды, в которой вы собираетесь его установить.

Тип котла по технологии

Поэтому задаваемые вопросы.Решите, будет ли он использоваться для отопления дома, производства горячей воды или того и другого; Сколько услуг доступно дома? Если речь идет о значительном количестве услуг, то хорошо бы иметь более мощный завод; Сколько стоит домашнее потребление? Если ваше внутреннее потребление велико, вам нужно будет обратить внимание на эффективность установки. Рассчитайте потребление нашей ссылки; Также в случае отопления дома подумайте, сколько времени вы проводите дома в течение дня; Где будет установлен котел? Если ответ вне дома, то вы можете выбрать уличный настенный котел, в противном случае, если для котла выделено помещение, вы можете выбрать котел на биомассе.Какая будет польза от котла? . Можно выделить принятие технологии и типологии топлива в качестве критериев для классификации котлов.

3. Конденсационный котел

Принцип работы конденсационных котлов заключается в следующем. Сначала в теплообменник поступает холодная вода. Там его обогревают воздушными и газовыми горелками. Далее горячая вода делится на две части: радиатор отопления и горячая вода для дома. потребности.

Большинство итальянцев нагревают бытовую и бытовую воду с помощью газового котла, в который может подаваться как газообразный метан, так и газ.Газовый котел требует больших финансовых вложений на этапе монтажа, но как только амортизируются затраты, он дешевле системы электрокотлов, учитывая более низкую стоимость газа, чем электричество.

Газовые котлы – сочетание КПД и КПД

В бытовых условиях наиболее распространенным котлом является настенный котел, который, в свою очередь, различается на два типа в соответствии с рабочим механизмом камеры сгорания. В камере сгорания происходит смесь газа и воздуха с образованием пламени, которое у нас будет.

Охлажденная вода из радиатора отопления возвращается в теплообменник, и процесс повторяется. Конденсационный котел обычно напольный, но распространены и настенные варианты. Продукты сгорания выходят через дымоход или вентиляцию.

Одноконтурный или двухконтурный

Помещение в водонепроницаемом или открытом помещении? В этом случае котел можно установить дома и в небольших помещениях без необходимости хорошей вентиляции. Камера открывается: котел через естественную тягу направляет воздух для горения в помещение, где он установлен.В этом случае котел должен быть оборудован дымовыми газами для отвода дымовых газов за пределы и, следовательно, требуется большая вентиляция.

• Камера водонепроницаема: котел вытягивает воздух наружу с принудительной силой.
• Вот почему эта опция выбирает внешнюю установку по сравнению с домашней.

Они обладают высокой энергоэффективностью и гарантируют высокую тепловую эффективность и восстанавливают тепло пара, которое вместо этого теряется в обычных котлах.

Самые популярные модели котлов в России, которые имеют хорошую мощность и номинал, бывают одноконтурными и двухконтурными. Повторюсь, одноконтурный водонагреватель, в отличие от двухконтурного, не отвечает за проблему горячего водоснабжения частного дома, а отвечает только за радиаторы отопления. Поэтому, если вы уже решили проблему с горячей водой, то можете смело покупать одноконтурную.

Следовательно, система отопления должна поддерживать низкую температуру воды и, следовательно, нуждается в среде, которая не может рассеивать слишком много тепла снаружи.Поэтому единственный случай, когда нет удобства для установки конденсационного котла, – это когда корпус, в котором вы собираетесь его установить, имеет низкий уровень изоляции.

Также есть котлы, основанные на новых технологиях, которые можно выбрать, если ваша система отопления полностью обновлена. Это котел с тепловым насосом или котел на биомассе. Тепловые насосы вырабатывают тепло из окружающей среды и, повышая температуру, делают его доступным в более теплой среде. Для обогрева окружающей среды зимой тепловой насос отводит тепло снаружи, обеспечивая ему внутренние пространства.

Кроме того, можно купить одноконтурный водонагреватель и бойлер (водонагреватель с закрытой камерой), тогда эти два устройства являются хорошей заменой котлам с двумя контурами. Самые распространенные марки напольных и настенных котлов с наивысшим рейтингом – это BOSCH, VAILLANT и BAXI.

ИБП для газового котла

Тепловые насосы могут различаться по технологии и использовать как электричество, так и газ. По сравнению с электрическим водонагревателем, бойлер с тепловым насосом может сэкономить до 75% электроэнергии.Это котлы, которые питаются биомассой. Это связано с наличием более или менее сложной установки и обеспечивает обогрев удаленных территорий, а также производство горячей воды для бытовых нужд. К недостаткам можно отнести высокие затраты на установку и необходимость в выделенном помещении; в то время как он имеет экологические преимущества, с возобновляемым и экологически чистым электрическим сжиганием, высокой теплотворной способностью, возможностью использовать государственные стимулы.

Для обеспечения бесперебойной работы котлов с питанием от электричества они должны иметь источники бесперебойного питания (ИБП).Эти устройства обеспечивают работу электрических частей системы отопления при аварийных отключениях электроэнергии. Бесперебойник для обогревателя, находящийся в помещении частного дома, просто необходим. Еще ИБП отлично заменит ваш регулятор напряжения.

Техническое обслуживание котла: заводской буклет

Выбор подходящего котла – первый шаг к спасению! Осмотр и обслуживание – два важных аспекта, которые следует учитывать тем, у кого есть котел, чтобы обеспечить его правильную и бесперебойную работу, избегая любого риска.Вот почему необходимо иметь так называемый буклет растений.

Когда, как и кто составляет буклет завода? Как указано в пункте 9 Постановления, документ о пламенном нагреве и сжигании должен быть оформлен только для электростанций мощностью более 10 кВт. Это установщик для завершения либретто для новых заводов и менеджер завода для существующих заводов; они должны заполнить соответствующие досье и описать все компоненты системы отопления.

При покупке ИБП следует обратить внимание на:

1. Суммарная электрическая мощность системы отопления, указана в паспорте оборудования.
2. Наличие технологии on-line (технология двойного преобразования).
3. Допустимость подключения дополнительных аккумуляторов – для обеспечения непрерывной работы системы в течение длительного времени.

Котлы газовые экономичные

Потребитель должен понимать, что мощность теплогенераторов определяется конструкцией горелок, нагнетанием воздуха и конструкцией теплообменника.Природный газ, нагревая горелку, отдает свое тепло. Показателем эффективности является температура сгоревшего дыма, которая измеряется на выхлопной трубе. Выхлопные газы отводятся через вытяжку или дымоход.

Вы думаете о новой системе отопления? Уменьшить расходы на отопление можно, установив современную и экономичную систему. В то же время вы вносите значительный вклад в сохранение окружающей среды. Однако не все системы отопления подходят для каждого дома.

Выполните этап планирования вовремя

Подготовьте правильный тип отопления как можно скорее при проектировании нового дома. Таким образом, вы можете завершить свой проект в соответствии с вашей новой системой отопления.

Измерьте вашу систему отопления

Конечно, ваша новая система отопления должна обеспечивать достаточно тепла. То же самое и с питьевой водой: горячая вода должна быть доступна из каждого крана в любое время и в нужном количестве.

Для того, чтобы система работала лучше, необходимо установить регулятор напряжения.Если она 200 градусов и более, то этот теплогенератор не очень экономичен. Для подогревателей с модулирующими горелками с закрытой камерой температура выхлопных газов находится в пределах 100-140 ºС, и этот вариант следует отдавать предпочтение.

Газовая котельная

Убедитесь, что ваша новая система отопления обладает гибкостью, которую необходимо модернизировать. Таким образом, ваша система всегда будет реагировать на ваши потребности, даже если они изменятся. Правильная система отопления также должна учитывать потребление энергии и связанные с ней эксплуатационные расходы.Инвестирование в высокоэффективную систему увеличит долгосрочную экономию.

Ваши потребности в производстве тепла и горячей воды

Количество людей в вашем доме и в зоне, которая будет нагреваться, будет определять количество тепла, которое вам нужно, и, следовательно, мощность, которая вам нужна. Лучше планировать, учитывая, что это немного больше, чем ваши максимальные потребности; Это обеспечит вам полное наслаждение горячей водой, когда каждый член семьи решит принять длительную ванну.

Перед тем, как приступить к покупке и установке котлов для отопления, следует знать, что помещение, в котором будет установлен водонагреватель, должно соответствовать требованиям:

1. Оставьте внизу дверь и окно для проветривания.
2. В частных домах должна быть качественная вентиляция и дымоход.
3. Помещение, в котором находится агрегат, должно быть отгорожено от других помещений стенами с огнестойким покрытием.
4. Дома должны быть дополнительным выходом на улицу.
5. Для обеспечения возможности нормального обслуживания котлов оборудование размещается в помещении из расчета 0,2 м2 на его мощность.
6. Устройство подключено через регулятор напряжения.

Вышеуказанные требования должны быть выполнены в точности, так как от этих правил зависит жизнь, здоровье вас и ваших близких, а также безопасность вашего имущества.Поэтому перед тем, как выбрать обогреватель и приступить к его установке, следует проверить, все ли требования соответствуют помещению.

Для расчета ваших энергетических потребностей применяется практическое правило. Мощность обогрева в кВт. Мощность на горячую воду, кВт. Согласно этой формуле, для дома площадью 130 м² с низким энергопотреблением получается от 5 до 9 кВт номинальной тепловой мощности.

Где разместить новую систему отопления

Где бы вы ни хотели разместить свое отопление, подвал, жилое пространство или под крышей, мы можем предложить вам подходящее решение для любого места.Однако мы строим наши современные котлы, поэтому они обеспечивают отличную производительность на небольшом пространстве. В зависимости от наличия места рекомендуется использовать разные системы.

В этом разделе будут описаны обогреватели самых известных брендов, которые лучше других соответствуют всем стандартным требованиям: BAXI, AOGV, VAILLANT и BOSCH.

BAXI SLIM 2300Fi

• Современный напольный газовый котел BAXI, с закрытой камерой сгорания, производство Италия.В этот агрегат встроен бойлер – это удобно, так как решена проблема горячей воды для бытовых нужд. Также устройство оснащено закрытой камерой сгорания, что увеличивает теплоотдачу, КПД и мощность. Возможна работа в России. Наружный блок BAXI намного лучше, чем продукция VAILLIANT по качеству и эффективности, и находится на вершине рейтинга напольных котлов.
• Устройство работает даже при пониженном давлении газа. Имеет регулируемую горелку из нержавеющей стали, возможность подключения таймера и пульта ДУ.Кроме того, в подогревателе есть система защиты от перегрева, блокировки насоса, а также от замерзания.

Эта система также соответствует всем международным требованиям. Продукты сгорания выходят через вентиляцию или дымоход. Минус у этого обогревателя только один – высокая цена. Он подключается через регулятор напряжения.

Типы газовых напольных котлов

Подвал – подходящее место для теплового насоса. То же самое касается конденсационных котлов и больших водогрейных котлов для многоквартирных домов и коммерческой деятельности.Конечно, в подвале можно также установить настенную котельную, например, если вы хотите полностью использовать помещение как комнату для занятий хобби или спортзал.

Предпочтительное распределение тепла

В гостиной у вас еще достаточно места для газоконденсатного котла, хотя каждый квадратный метр пола в вашей жилой зоне уже организован. Наши настенные котлы доступны с различной мощностью, от низкой до высокой. На чердаке хорошее место для газоконденсатного котла с солнечной опорой.Небольшое расстояние до солнечных батарей снижает потери тепла. В целом: чем шире поверхность нагрева, тем ниже должна быть температура, которую должна получать новая система отопления, и она работает эффективнее.

АОГВ-23,2-3 КОМФОРТ

• Котел газовый АОГВ-23.2-3 с закрытой камерой сгорания и хорошей мощностью производства Жуковского завода. Кроме того, данный обогреватель АОГВ соответствует всем экологическим требованиям. Отвод продуктов сгорания осуществляется через вытяжку или дымоход.
• Устройство имеет импортную автоматику Honeywell. Агрегат не зависит от электричества и не требует регулятора напряжения. В комплекте также есть пьезозажигание и аналоговый термометр.

Обогреватель можно устанавливать как в бытовых, так и в производственных помещениях. К еще одному достоинству можно отнести встроенные датчики перегрева и невысокую цену. Но по площади обогрева этот агрегат уступает устройству VAILLANT TurboTEC PRO VUW INT 242-3-H, хотя рейтинг у него высокий.Обогреватель произведен в России, поэтому никаких проблем при установке и эксплуатации не возникнет.

BAXI LUNA 3 КОМФОРТ 240 FI

Двухконтурный котел Baxi с закрытой камерой сгорания, установленный на стене, соответствует требованиям для газоснабжения и водоснабжения в России. Может работать даже при пониженном давлении поступающего газа. Также система оснащена съемной цифровой панелью управления на корпусе, которую вы можете разместить где угодно.

Эта панель также служит индикатором температуры в помещении.Кузов покрыт антикоррозийным покрытием. Плюс в том, что фильтр для воды уже установлен на входе, также можно запрограммировать работу на неделю.

• Цена высокая, но функциональность и качество на высоте. Отходы уходят на улицу через дымоход или вытяжку. Модель решает сразу две задачи – отопление и горячую воду. А к минусам можно отнести высокую цену, а также то, что электронная система управления может выйти из строя при скачках напряжения.
• Агрегат рекомендуется включать с помощью регулятора напряжения. По техническим характеристикам уступает агрегатам марки VAILLANT, но имеет высокий рейтинг популярности. В процессе эксплуатации модель лучше подключать через регулятор напряжения.

VAILLANT TurboTEC PRO VUW INT 242-3-H

• Двухкридник VAILLANT, оборудован закрытой камерой сгорания с возможностью нагрева воды. В нагреватель встроен регулятор температуры.
• Эта модель VAILLANT работает при пониженном давлении газа до 10 мбар. VAILLANT имеет механическую панель управления. Подходит для установки обладателям любой жилой площади.

Обратной стороной является то, что при автоматическом включении агрегата слышен шум, а также нужен фильтр для воды, поступающей в водонагреватель. Основным недостатком модели VAILLANT TurboTEC PRO VUW INT 242-3-H является то, что при включении горячей воды отключаются радиаторы отопления.Лучше включать ТЭН через регулятор напряжения. Модель соответствует всем экологическим требованиям.

BOSCH GAZ 4000 W ZWA 24-2A

• Газовый котел Bosch, в отличие от ранее описанной модели VAILLANT (этот обогреватель напольный), монтируется на стену, что удобно для установки, когда дома есть маленькие дети. Также устройство подходит для отопления частного дома или квартиры, имеющей большие размеры – до 300 квадратных метров, так как эта модель имеет большую мощность.Дополнительным плюсом является то, что агрегат может готовить горячую воду от 40 до 65 ° C и оборудован закрытой камерой сгорания.
• И, в отличие от модели VAILLANT TurboTEC PRO VUW INT 242-3-H, в этом обогревателе можно одновременно включать радиаторы и горячую воду. Утилизировать продукты горения можно через вытяжку или дымоход, какой вариант выбрать – решать вам. Устройство имеет удобную панель управления, расположенную в нижней части корпуса. Вы также можете подключить регулятор температуры в помещении.В случае поломки придется заплатить кругленькую сумму.

Модель подключается через стабилизатор напряжения и соответствует всем международным стандартам и требованиям. Эта статья поможет вам выбрать подходящий напольный или стеновой блок и поможет с установкой, а также разобраться в рейтинге популярных брендов.
