Работа в паре- стабилизатор и генератор

Реалии наших электросетей таковы, что никто не застрахован от внезапного появления высокого напряжения в линии, а отключением электричества особенно в зимний период никого не удивишь. Защитить технику от скачков напряжения можно разными способами, а когда их используется несколько, то требуется обеспечить совместную работу нескольких систем аварийного питания одновременно.

Когда необходим генератор?

Бензо/дизель-генераторами в основном пользуются в случае частых и долгих отключений электричества или для резервного питания важных объектов, где отсутствие света даже короткое время грозит какими-либо потерями. Обычно это оборудование устанавливают для питания одновременно всей нагрузки в надежде на то, что он выдает идеальные параметры для работы техники – это справедливо для дорогих и качественных генераторов.

Но в своем большинстве для бытовых нужд используются именно недорогие, которые с одной стороны обеспечивают электричеством, но с другой делают это не совсем качественно – провалы напряжения, перебои с частотой, помехи.

Совместная работа генератора и стабилизатора.

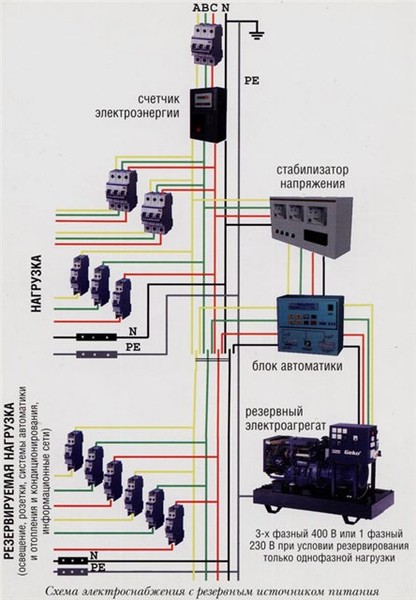

Идеальная схема для работы системы электроснабжения с резервированием по мнению специалистов такова – при перепадах напряжения использовать отдельно стабилизатор, а при отсутствии питания запускать генератор. Однако это усложняет организацию кабельной разводки из-за создания двух отдельных путей для независимой подачи электроэнергии.

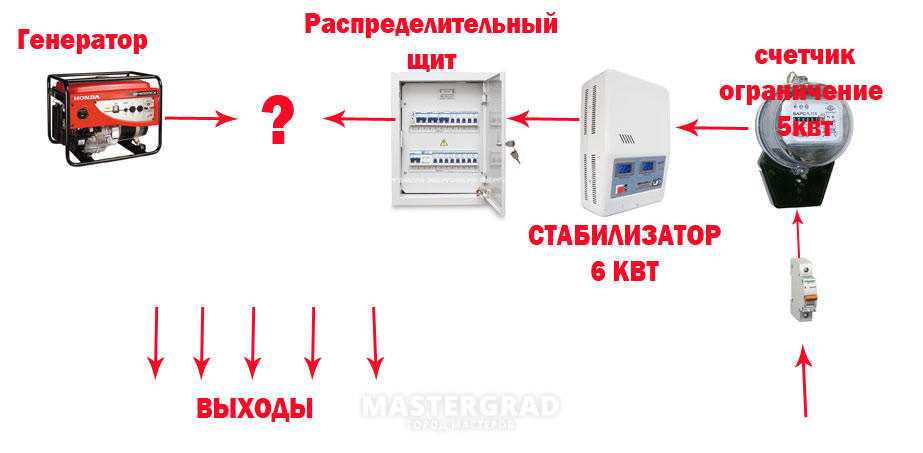

Возможны также и другие варианты – сначала генератор, а после него стабилизатор или наоборот. Также часто включают генератор после стабилизатора просто в розетку, чтобы не заморачиваться с подключением. Однако стоит отметить, что такой способ может привести к выходу из строя изделия. Поэтому рекомендуется при таких манипуляциях до и после стабилизатора установить автоматы и отключать их.

Лучшим решением в таком случае является использовать при полном отключении света генератор, а при скачках – стабилизатор, а регулировать подключение одной или другой цепи должна система АВР (автоматический ввод резерва). При такой схеме вероятность ложного пуска двигателя сводится к минимуму, что в свою очередь уменьшает расходы на топливо, масло и сопутствующие материалы для бензоагрегата.

Проблемы совместимости изделий

Даже если выбрана наиболее правильная схема подключения в связке генератор-стабилизатор возможны проблемы. Основные из них – неправильный подбор мощности и нецелевое использование. Если мощность генератора меньше, чем у стабилизатора, то при совместном функционировании возможны провалы в работе двигателя, он может заглохнуть или выдавать параметры ниже заявленных.

Также стоит помнить, что как одно, так и другое изделие является бытового исполнения и это накладывает ограничения на использование его с оборудованием имеющим высокие пусковые токи. Как у генератора, так и у стабилизатора при работе с такими устройствами значительно снижается ресурс работы, что может привести к преждевременному выходу их из строя.

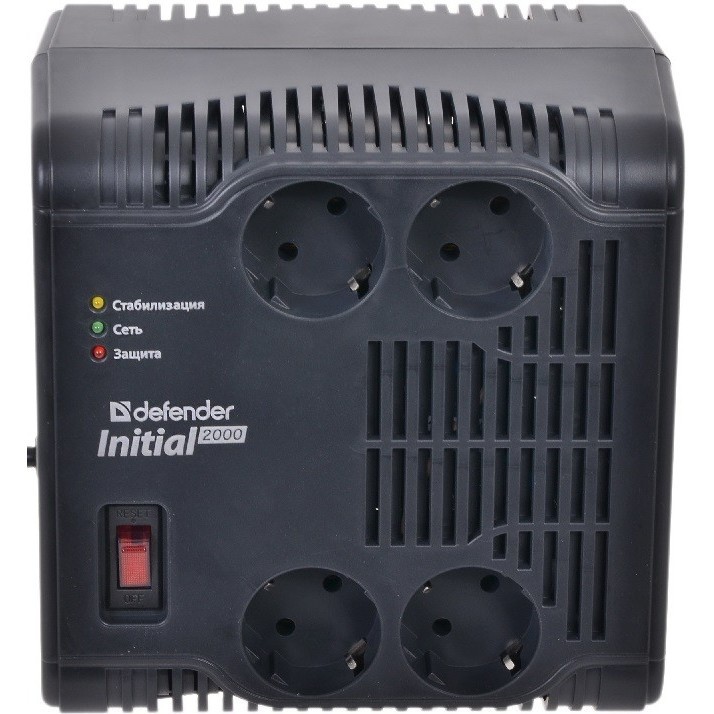

Стабилизатор для генератора

продукция компании

• Однофазные
  стабилизаторы напряжения
  • до 5 кВт
  • до 10 кВт
  • до 15 кВт
  • до 30 кВт
• Трехфазные
  стабилизаторы напряжения
  • до 15 кВт
  • до 30 кВт
  • до 50 кВт
  • до 80 кВт
  • до 100 кВт
• Инверторные
  стабилизаторы напряжения
• Переносные
  стабилизаторы напряжения
  • для аудиотехники
  • для газового котла
  • для холодильника
• Релейные
  стабилизаторы напряжения
• Стойки
  (3. 5 – 42 кВт)
• ИБП
  (300 В – 16 кВт)
• Аккумуляторы
  (12 В – 100 Ач)

• Главная
• Статьи
• Стабилизатор для генератора

Отличным дополнением к покупке генератора станет приобретение стабилизатора напряжения Volter, который сделает систему еще более надежной и экономичной.

Генераторы напряжения используют, когда центральная система электроснабжения работает ненадежно, то есть, если часто наблюдаются скачки напряжения и перебои в его подаче. Генератор обеспечивает подачу электричества в те помещения, которые оказались отключены от электроснабжения. Но в некоторых случаях при резком понижении напряжения наблюдается ложное срабатывание автоматического ввода резерва, то есть запуск генератора, когда в нем еще нет необходимости.

Подключение стабилизатора до генератора решает эту проблему.

Принцип действия генератора

В зависимости от принципа действия генераторы подразделяют на две группы. Устройства с ручным управлением владелец должен привести в действие самостоятельно после того, как обнаружились проблемы в работе основной электросети. Такой способ менее эффективен, если генератор должен питать высокочувствительное оборудование: между отключением электричества и запуском генератора неизбежно пройдет некоторое время. Защиту от скачков напряжения обеспечить таким способом не удастся. Поэтому генераторы данного типа используются все реже.
В настоящее время большое распространение получили генераторы, которые срабатывают автоматически: устройство отслеживает состояние электросети и включается самостоятельно в случае возникновения перебоев. Когда электроснабжение от основного источника восстановлено, генератор автоматически отключается, а питание устройств снова переносится на внешнюю сеть.

Эта система позволяет подавать бесперебойное питание на самые разные устройства, но она обладает одним недостатком: генераторная установка может прийти в действие, если внешняя электросеть находится в полном порядке. Такое самопроизвольное переключение становится возможным, когда в сети резко падает напряжение лишь на небольшой промежуток времени. Автоматическая система, которая управляет включением и выключением генератора, допускает ошибку и принимает такой перепад напряжения за полное отключение электроснабжения.
Использование генератора в сочетании со стабилизатором тока, который подключается к сети перед генератором, полностью решает эту проблему. Если установить стабилизатор, генератор будет запускаться только тогда, когда отключение энергии действительно произошло. Оснащенный стабилизатором генератор не будет включаться при незначительных колебаниях напряжения в сети.

Как выбрать стабилизатор напряжения?

Покупая стабилизатор напряжения, важно правильно рассчитать необходимую мощность устройства. Обычно для этого находят сумму мощностей всех электроприборов, которые будут подключены к сети, и добавляют к ней еще 25%. Таким образом, перед покупкой стабилизатора для генератора понадобится провести некоторые расчеты. Кроме того, в нужно учесть и различие между активными и реактивными видами нагрузок.

Активную нагрузку на сеть создают устройства, которые выделяют тепло – электрические плиты, обогреватели, утюги и другие подобные приборы. Реактивные нагрузки – это нагрузки на приборы, которые не только выделяют тепло, но и решают другие задачи. Для реактивных нагрузок расчет мощности проводится немного сложнее: имеющийся показатель делят на коэффициент  cosφ. Соответственно, меняется и единица измерения: мощность приборов с реактивной нагрузкой изменяется уже в Вольт-амперах, а не в Ваттах.

Также генераторы подразделяются по виду используемого топлива. Для некоторых пригоден дизель, а другие работают исключительно на бензине. Дизельные генераторы стоят дороже аналогичных бензиновых, но при этом они расходуют меньше топлива и более надежны в эксплуатации. Какой вариант подойдет для конкретного случая – решать вам, а в сложных случаях стоит и проконсультироваться со специалистом.

Затраты на покупку  генератора со стабилизатором напряжения полностью оправданы и быстро окупаются, ведь он обеспечивает работоспособность вашей техники в любой момент времени и препятствует выходу из строя чувствительного оборудования во время перепадов напряжения.

Если вы хотите, чтобы электроснабжение в помещении всегда оставалось стабильным и безопасным, генератор со стабилизатором напряжения VOLTER – это ваш выбор.

Поделиться:

Могу ли я использовать стабилизатор с генератором?

Стабилизаторы — это энергосберегающие продукты, которые защищают другую электронику. Однако возникают опасения по поводу того, когда использовать стабилизатор, особенно если ваш источник питания поступает из разных источников, таких как генератор. Для уточнения вопроса мы обратились к экспертам, и вот что они говорят.

Можно использовать стабилизатор с генератором. Однако использование стабилизатора может увеличить электрическую мощность, потребляемую вашим генератором, и повредить генератор с низким вольтамперным напряжением. Кроме того, если ваш генератор исправен, вам не нужно использовать стабилизатор.

Стабилизаторы и генераторы являются основной бытовой электроникой. В некоторых случаях вам может понадобиться одно, а не другое. Тем не менее, иногда они работают вместе. Оставайтесь на месте и продолжайте читать, чтобы узнать больше о том, как стабилизаторы работают с генераторами.

Могу ли я использовать стабилизатор с генератором?

Стабилизаторы изготовлены из-за перепадов напряжения и скачков напряжения. Они могут помочь защитить и стабилизировать электрическое напряжение, поступающее в вашу электронику от вашего источника питания, чтобы колебания мощности не влияли на вашу электронику.

Это колебание напряжения может быть связано с неисправностями в вашем источнике питания или внезапным изменением электрического веса в вашей энергосистеме.

С другой стороны, генераторы представляют собой приборы, преобразующие механическую энергию в электрическую, которая может быть использована для электроприборов в случае нехватки электроэнергии. В зависимости от типа, который вы получаете, многие генераторы поддерживают высоковольтное электрооборудование.

Генераторы почти не имеют проблем с внезапными колебаниями мощности. Хороший генератор имеет стабильную мощность, хотя, если у вас есть проблемы с генератором, это может быть одна из следующих проблем: малое количество топлива, низкое качество топлива или неправильное топливо.

Вы можете ознакомиться с ремонтом генератора своими руками, если у вас возникла такая проблема. Возникает необходимость в ремонте генератора, если обнаруживаются скачки мощности. Вместо стабилизатора лучше провести капитальный ремонт или купить новый генератор.

Использование стабилизаторов с генераторами не требуется. Это не приведет к повреждению генераторов с высокой мощностью киловольт-ампер (кВА), но если ваш генератор обеспечивает стабильное питание, стабилизация не требуется.

Помните, что стабилизаторы потребляют высокое напряжение, поэтому, если вы используете генератор с низким кВА или более старую модель, рекомендуется не использовать стабилизатор вместе. Использование его вместе с вашим генератором с низкой кВА или старым генератором может привести к повреждению вашего генератора, что не будет хорошо.

Взгляните на этот портативный генератор Westing на Amazon.

Сколько ватт потребляет стабилизатор?

Стабилизатор, скорее всего, будет потреблять больше напряжения, чем если бы вы подключали электроприборы без него. Но его потребляемое напряжение зависит от компетентности стабилизатора. Вот почему вам следует ознакомиться с руководством по покупке стабилизатора перед его покупкой.

Обычный стабилизатор должен выдерживать 2-5% полной нагрузки. Это означает, что если у вас есть стабилизатор на 1 кВА, будет потеряно около 40-50 Вт. Это отразится на ваших счетах за коммунальные услуги, если вы позволите стабилизатору работать все время.

Чтобы сократить расходы при использовании стабилизатора, выключайте его, когда вы им не пользуетесь. При этом это обойдется вам дешевле. Было бы нехорошо выходить из дома с включенной бытовой техникой.

Могу ли я использовать инвертор со стабилизатором?

Работа инвертора заключается в преобразовании постоянного тока (DC) в переменный ток (AC). Переменный ток — это единственная форма тока, которую может использовать ваша электроника. Инверторы обычно подключаются к заряженным батареям или напрямую к солнечной панели.

Если у вас в сети низкое напряжение, то к инвертору можно подключить стабилизатор. Иногда они бывают со встроенными стабилизаторами — в этом случае они вам не понадобятся, либо вы можете приобрести для них стабилизатор.

Если вы приобрели внешний, убедитесь, что соединение осуществляется по следующим маршрутам: от сети к стабилизатору, а затем к инвертору. Это лучшая договоренность; это поможет вашему инвертору заряжаться быстрее и увеличит выходную мощность инвертора, особенно если вы купите стабилизатор, по крайней мере, вдвое превышающий мощность вашего инвертора.

Если ваш обычный стабилизатор не подходит для вашего инвертора, не рассматривайте возможность подключения стабилизатора к инвертору, лучше подключить вашу электронику напрямую без стабилизатора. Иногда стабилизатор не нужен, если напряжение от инвертора стабильное.

Если вы не соблюдаете эту схему и подключаете стабилизатор к инвертору, вы можете быстрее изнашивать свой инвертор, потому что это добавит электрическую нагрузку на инвертор.

Стабилизаторы бывают разных типов, размеров и для разных целей. Вы должны проверить лучшие инверторные стабилизаторы, прежде чем использовать или покупать их для него.

Проверьте этот инвертор Cobra 300 от Amazon.

Как вы регулируете напряжение стабилизатора?

Наличие генератора во время аварийного отключения электроэнергии всегда приносит облегчение, но проблема может заключаться в регулировании напряжения. Низкое напряжение может быть не в состоянии нести всю электрическую нагрузку и вызвать недозаряд батареи, в то время как высокое напряжение может повредить приборы, вызвать перегорание или перезарядку батареи.

АРН отвечает за регулирование напряжения вашего генератора. Если вам нужно отрегулировать напряжение генератора в соответствии с установленными измерениями, выполните следующие действия:

• Во-первых, вы можете найти шкалу напряжения. Он находится по бокам вашего генератора и регулирует напряжение. Если в вашем генераторе этого нет, выполните следующие действия.
• Отрегулируйте заслонку вашего генератора; делая это, вы увеличиваете или уменьшаете RPM (оборотов в минуту).
• Просто слушая, вы поймете, увеличили или уменьшили его.
• При увеличении числа оборотов вы увеличиваете выходное напряжение. Уменьшая обороты, вы уменьшаете выходное напряжение.

 Всегда не забывайте обращаться к руководству пользователя, чтобы найти руководства и узнать об устойчивости вашего оборудования.

Устройства защиты от перенапряжения помогают с генератором?

Скачок напряжения — это устройство, которое помогает защитить ваши приборы от внезапных скачков напряжения, которые могут привести к их повреждению. Они также действуют как удлинитель, к которому можно подключить несколько устройств одновременно.

Он служит посредником между вашим источником питания и вашими приборами. Они работают, направляя дополнительную энергию на заземляющий провод всякий раз, когда возникает скачок напряжения. Всплески мощности могут сжечь оборудование. Обычно они длятся миллисекунды, но могут привести к серьезному повреждению ваших приборов.

Скачки напряжения в основном вызываются электрическими компаниями во время переключения сети, но не всегда. Молния и включение или выключение крупного домашнего оборудования также могут вызвать скачки напряжения.

Ваш генератор может выдавать скачки напряжения, особенно когда он неисправен, поэтому важно установить дома скачок напряжения, который можно использовать вместе с генератором.

Скачок напряжения убережет ваш прибор от повреждений и сэкономит ваши деньги на ремонте. Его легко поддерживать.

Устанавливайте только лучшие скачки напряжения, чтобы сэкономить деньги на ремонте цепи.

Ознакомьтесь с этим устройством защиты от скачков напряжения на розетке KMC 6 на Amazon.

Увеличивает ли использование стабилизатора счета за электроэнергию?

Стабилизаторы, как следует из названия, помогают обеспечить стандартное напряжение для вашего устройства и защищают его при колебаниях напряжения. Для этого стабилизаторы берут 2-5% от полной нагрузки. Это очень незначительно, но если вы заставите их работать в течение всего дня, это будет стоять в очереди на ваши счета.

Хитрость не в том, чтобы установить стабилизатор на всю квартиру, а использовать его для конкретных приборов. Всякий раз, когда вы не используете прибор, выключайте стабилизатор.

Как выбрать стабилизатор

При выборе стабилизатора следует проявлять осторожность; они не только дороги, но и неподходящий может нанести дополнительный ущерб. Вы должны учитывать частоту электрических колебаний в вашем районе и номинальное напряжение ваших приборов.

Чтобы получить лучшие стабилизаторы, вам следует знать следующие вещи.

Тип индикатора

Индикаторы представляют собой световые индикаторы, которые могут отображать колебания мощности; новые модели оснащены светодиодными фонарями.

Защита от перегрузки

Вы всегда должны искать хорошую защиту от перегрузки; он отключит выход стабилизатора в случае перегрузки цепи.

Тип крепления

Монтаж – очень важный вопрос. Если у вас нет надлежащего места для хранения стабилизаторов грунта, вам следует рассмотреть тот, который крепится к стене, чтобы вода или любые другие жидкости не касались его.

Другие вещи, которые вы, возможно, захотите рассмотреть, могут включать гарантию и ее оцифровку. Новые или последние модели стабилизаторов производятся для любых ситуаций. Лучше выбрать лучшее из того, что соответствует вашему бюджету. Блок питания имеет свои недостатки, отсюда и необходимость в стабилизаторах. Перед покупкой всегда желательно знать, когда, как и какой тип стабилизатора использовать. До сих пор была предоставлена ​​адекватная информация о том, как использовать стабилизаторы с такими приборами, как генераторы.

Если вам действительно понравилась эта статья, вот похожие интересные посты, рекомендуем.

Что вызывает ошибку превышения скорости генератора?

Где предохранитель на генераторе?

Что такое стабилизатор напряжения и как он работает? Типы стабилизаторов

Содержание

Знакомство со стабилизатором:

Внедрение микропроцессорных микросхем и силовых электронных устройств в конструкцию интеллектуальных стабилизаторов переменного напряжения (или автоматические регуляторы напряжения (АРН)) позволяли производить качественную, стабильную подачу электроэнергии при значительных и продолжительных отклонениях сетевого напряжения.

В отличие от традиционных стабилизаторов напряжения релейного типа, в современных инновационных стабилизаторах используются высокоэффективные цифровые схемы управления и полупроводниковые схемы управления, которые устраняют необходимость в регулировке потенциометром и позволяют пользователю устанавливать требования к напряжению с помощью клавиатуры, с возможностью запуска и остановки выхода.

Это также привело к уменьшению времени срабатывания или чувствительности стабилизаторов, обычно менее нескольких миллисекунд, кроме того, это можно регулировать с помощью переменной настройки. В настоящее время стабилизаторы стали оптимизированным решением для питания многих электронных устройств, чувствительных к колебаниям напряжения, и они нашли работу со многими устройствами, такими как станки с ЧПУ, кондиционеры, телевизоры, медицинское оборудование, компьютеры, телекоммуникационное оборудование и так далее.

Что такое стабилизатор напряжения?

Это электрический прибор, предназначенный для подачи постоянного напряжения на нагрузку на его выходных клеммах независимо от изменений входного или входящего напряжения питания. Он защищает оборудование или машину от перенапряжения, пониженного напряжения и других скачков напряжения.

Также называется автоматический регулятор напряжения (АРН) . Стабилизаторы напряжения предпочтительны для дорогостоящего и ценного электрооборудования, чтобы защитить его от вредных колебаний низкого/высокого напряжения. Некоторым из этого оборудования являются кондиционеры, офсетные печатные машины, лабораторное оборудование, промышленные машины и медицинское оборудование.

Стабилизаторы напряжения регулируют колебания входного напряжения, прежде чем оно может быть подано на нагрузку (или оборудование, чувствительное к колебаниям напряжения). Выходное напряжение стабилизатора будет оставаться в пределах 220В или 230В при однофазном питании и 380В или 400В при трехфазном питании, в заданном диапазоне колебаний входного напряжения. Это регулирование выполняется операциями понижения и повышения, выполняемыми внутренней схемой.

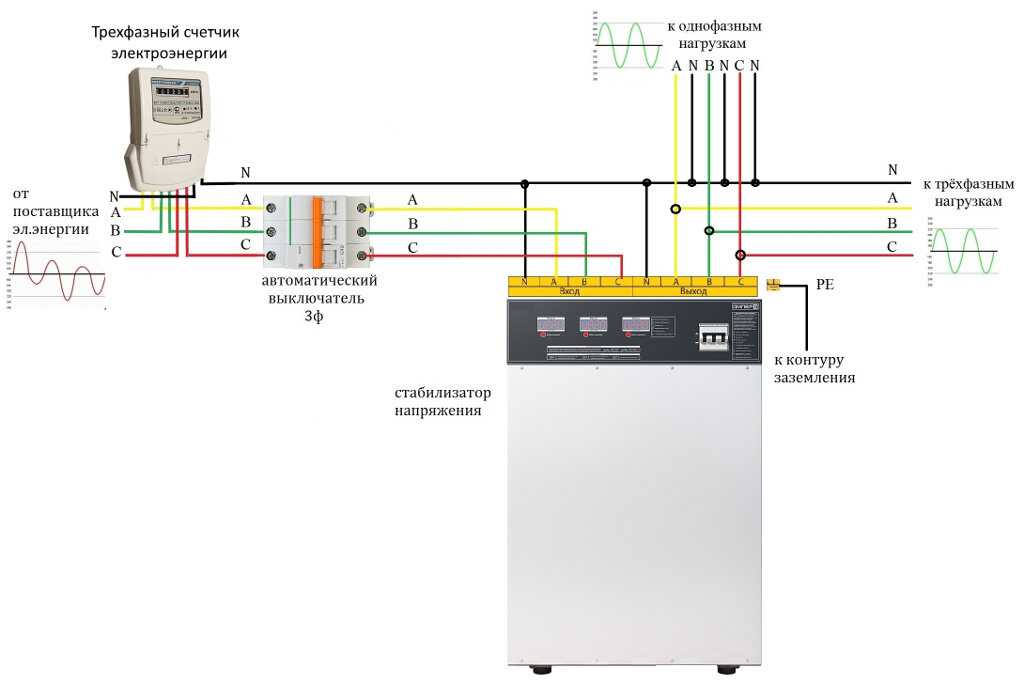

На современном рынке представлено огромное количество автоматических регуляторов напряжения. Это могут быть однофазные или трехфазные агрегаты в зависимости от типа применения и требуемой мощности (кВА). Трехфазные стабилизаторы выпускаются в двух версиях: модели со сбалансированной нагрузкой и модели с несимметричной нагрузкой.

Они доступны либо в виде специальных блоков для бытовой техники, либо в виде большого стабилизатора для всей бытовой техники в определенном месте, например, во всем доме. Кроме того, это могут быть блоки стабилизаторов как аналогового, так и цифрового типа.

К наиболее распространенным типам стабилизаторов напряжения относятся стабилизаторы с ручным или переключаемым управлением, стабилизаторы с автоматическим реле, полупроводниковые или статические стабилизаторы и стабилизаторы с сервоприводом. В дополнение к функции стабилизации, большинство стабилизаторов имеют дополнительные функции, такие как отсечка низкого напряжения на входе/выходе, отсечка высокого напряжения на входе/выходе, отсечка при перегрузке, запуск и остановка выхода, ручной/автоматический запуск, отображение отключения напряжения, переключение при нулевом напряжении. и т. д.

Зачем нужны стабилизаторы напряжения?

Как правило, каждое электрическое оборудование или устройство рассчитано на широкий диапазон входного напряжения. В зависимости от чувствительности рабочий диапазон оборудования ограничен определенными значениями, например, одно оборудование может выдерживать ± 10 процентов от номинального напряжения, а другое ± 5 процентов или меньше.

Колебания напряжения (повышение или понижение величины номинального напряжения) довольно распространены во многих областях, особенно на оконечных линиях. Наиболее распространенными причинами скачков напряжения являются освещение, неисправности электрооборудования, неисправная проводка и периодическое отключение устройства. Эти колебания создают проблемы с электрическим оборудованием или приборами.

Длительное перенапряжение приведет к

• Необратимое повреждение оборудования
• Повреждение изоляции обмоток
• Нежелательное прерывание нагрузки
• Повышенные потери в кабелях и соответствующем оборудовании
• Снижение срока службы прибора

Длительное время под напряжением приведет к

• Неисправность оборудования
• Более длительные периоды работы (как в случае резистивных нагревателей)
• Снижение производительности оборудования
• Потребление больших токов, которые еще больше приводят к перегреву
• Вычислительные ошибки
• Пониженная скорость двигателей

Таким образом, стабильность и точность напряжения определяют правильную работу оборудования.

Таким образом, стабилизаторы напряжения гарантируют, что колебания напряжения на входе в сеть не повлияют на нагрузку или электроприбор.

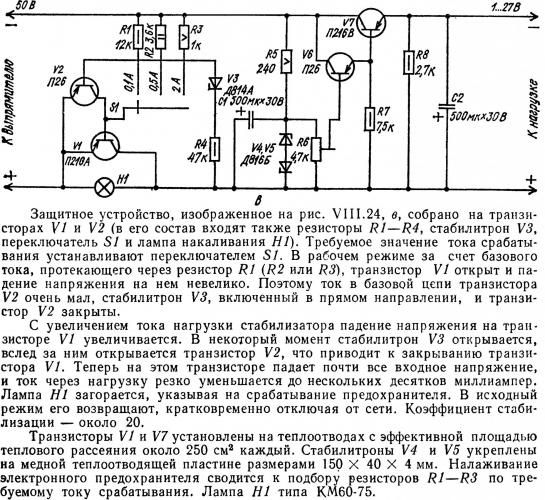

Как работает стабилизатор напряжения?

Основной принцип стабилизатора напряжения для выполнения операций понижения и повышения напряжения

В стабилизаторе напряжения коррекция напряжения при повышенном и пониженном напряжении выполняется посредством двух основных операций, а именно b операций oost и buck . Эти операции могут выполняться вручную с помощью переключателей или автоматически с помощью электронных схем. В условиях пониженного напряжения операция повышения напряжения увеличивает напряжение до номинального уровня, в то время как операция понижения снижает уровень напряжения в условиях повышенного напряжения.

Концепция стабилизации заключается в добавлении или уменьшении напряжения в сети питания. Для выполнения такой задачи в стабилизаторе используется трансформатор, который по разным схемам соединен с коммутационными реле. В некоторых стабилизаторах используется трансформатор с ответвлениями на обмотке для обеспечения различных корректировок напряжения, в то время как в сервостабилизаторах используется автотрансформатор для обеспечения широкого диапазона коррекции.

Чтобы понять эту концепцию, давайте рассмотрим простой понижающий трансформатор номиналом 230/12 В, и его связь с этими операциями приведена ниже.

На рисунке выше показана повышающая конфигурация, в которой полярность вторичной обмотки ориентирована таким образом, что ее напряжение напрямую добавляется к первичному напряжению. Следовательно, в случае пониженного напряжения трансформатор (будь то РПН или автотрансформатор) переключается с помощью реле или полупроводниковых переключателей, так что к входному напряжению добавляются дополнительные вольты.

На рисунке выше трансформатор подключен по схеме компенсирования, при этом полярность вторичной обмотки ориентирована таким образом, что ее напряжение вычитается из первичного напряжения. Схема переключения переключает соединение с нагрузкой на эту конфигурацию в условиях перенапряжения.

На приведенном выше рисунке показан двухступенчатый стабилизатор напряжения, в котором используются два реле для обеспечения постоянной подачи переменного тока на нагрузку во время перенапряжения и в условиях пониженного напряжения. Переключая реле, понижайте и повышайте операции для двух определенных колебаний напряжения (например, одно находится под напряжением, скажем, 195В и другое для перенапряжения, скажем 245В) можно выполнить.

В случае стабилизаторов трансформаторного типа, различные ответвления переключаются в зависимости от требуемой величины повышающего или понижающего напряжения. Но в случае стабилизаторов автотрансформаторного типа двигатели (серводвигатель) используются вместе со скользящим контактом для получения повышающего или понижающего напряжения от автотрансформатора, поскольку он содержит только одну обмотку.

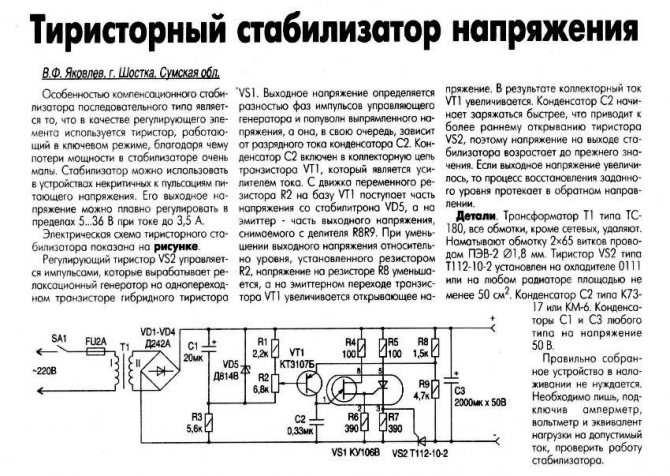

Типы стабилизаторов напряжения

Стабилизаторы напряжения стали неотъемлемой частью многих бытовых, промышленных и коммерческих электроприборов. Ранее управляемые вручную или переключаемые стабилизаторы напряжения использовались для повышения или понижения входящего напряжения, чтобы обеспечить выходное напряжение в желаемом диапазоне. Такие стабилизаторы строятся с электромеханическими реле в качестве коммутационных устройств.

Позже, дополнительная электронная схема автоматизировала процесс стабилизации и породила автоматические регуляторы напряжения РПН. Другим популярным типом стабилизатора напряжения является сервостабилизатор, в котором коррекция напряжения осуществляется непрерывно без какого-либо переключения. Рассмотрим три основных типа стабилизаторов напряжения.

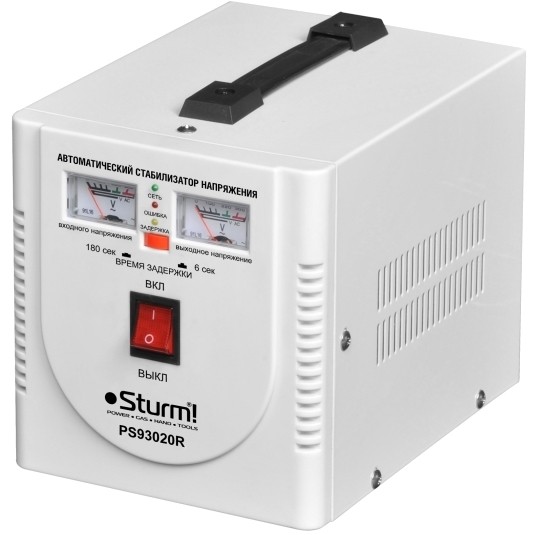

Стабилизаторы напряжения релейного типа

В стабилизаторах напряжения этого типа регулировка напряжения осуществляется путем переключения реле таким образом, чтобы один из отводов трансформатора подключался к нагрузке (как описано выше) независимо от того, это для повышения или раскряжевки операции. На рисунке ниже показана внутренняя схема стабилизатора релейного типа.

Он имеет электронную схему и набор реле помимо трансформатора (который может быть тороидальным или железным сердечником с ответвлениями на его вторичной обмотке). Электронная схема состоит из схемы выпрямителя, операционного усилителя, блока микроконтроллера и других крошечных компонентов.

Электронная схема сравнивает выходное напряжение с опорным значением, полученным от встроенного источника опорного напряжения. Всякий раз, когда напряжение поднимается или падает ниже опорного значения, схема управления переключает соответствующее реле, чтобы подключить желаемое ответвление к выходу.

Эти стабилизаторы обычно изменяют напряжение при колебаниях входного напряжения от ±15 до ±6 процентов с точностью выходного напряжения от ±5 до ±10 процентов. Этот тип стабилизаторов чаще всего используется для приборов низкого класса в жилых, коммерческих и промышленных целях, поскольку они имеют малый вес и низкую стоимость. Однако у них есть несколько ограничений, таких как низкая скорость коррекции напряжения, меньшая долговечность, меньшая надежность, прерывание пути питания во время регулирования и неспособность выдерживать скачки высокого напряжения.

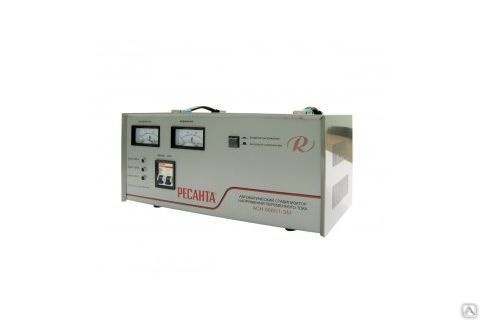

Стабилизаторы напряжения с сервоуправлением

Их просто называют сервостабилизаторами (работают на сервомеханизме, который также известен как отрицательная обратная связь), и название предполагает, что он использует серводвигатель для обеспечения коррекции напряжения. Они в основном используются для обеспечения высокой точности выходного напряжения, обычно ±1 процент при изменении входного напряжения до ±50 процентов. На рисунке ниже показана внутренняя схема сервостабилизатора, которая включает в себя серводвигатель, автотрансформатор, понижающий повышающий трансформатор, драйвер двигателя и схему управления в качестве основных компонентов.

В этом стабилизаторе один конец первичной обмотки понижающего повышающего трансформатора подключен к фиксированному отводу автотрансформатора, а другой конец подключен к подвижному рычагу, управляемому серводвигателем. Вторичная обмотка повышающего трансформатора соединена последовательно с входным питанием, которое представляет собой не что иное, как выход стабилизатора.

Электронная схема управления обнаруживает падение и повышение напряжения, сравнивая вход со встроенным источником опорного напряжения. Когда схема находит ошибку, она приводит в действие двигатель, который, в свою очередь, перемещает плечо автотрансформатора. Это может питать первичную обмотку понижающего повышающего трансформатора, так что напряжение на вторичной обмотке должно соответствовать желаемому выходному напряжению. Большинство сервостабилизаторов используют встроенный микроконтроллер или процессор для схемы управления для обеспечения интеллектуального управления.

Эти стабилизаторы могут быть однофазными, трехфазными симметричными или трехфазными несимметричными. В однофазном типе серводвигатель, соединенный с регулируемым трансформатором, обеспечивает коррекцию напряжения. В случае трехфазного симметричного типа серводвигатель соединен с тремя автотрансформаторами, так что стабилизированная выходная мощность обеспечивается во время колебаний путем регулировки выходной мощности трансформаторов. В сервостабилизаторах несимметричного типа три независимых серводвигателя соединены с тремя автотрансформаторами и имеют три отдельные цепи управления.

Существуют различные преимущества использования сервостабилизаторов по сравнению со стабилизаторами релейного типа. Некоторые из них – более высокая скорость коррекции, высокая точность стабилизированного выхода, способность выдерживать пусковые токи и высокая надежность. Однако они требуют периодического обслуживания из-за наличия двигателей.

Статические стабилизаторы напряжения

Как следует из названия, статический стабилизатор напряжения не имеет движущихся частей, как механизм серводвигателя в случае сервостабилизаторов. Он использует схему силового электронного преобразователя для регулирования напряжения, а не вариатор в случае обычных стабилизаторов. С помощью этих стабилизаторов можно добиться большей точности и превосходного регулирования напряжения по сравнению с сервостабилизаторами, и обычно регулирование составляет ±1 процент.

В основном он состоит из повышающего трансформатора, силового преобразователя IGBT (или преобразователя переменного тока в переменный) и микроконтроллера, микропроцессора или контроллера на основе DSP. Преобразователь IGBT, управляемый микропроцессором, генерирует необходимое количество напряжения с помощью метода широтно-импульсной модуляции, и это напряжение подается на первичную обмотку понижающего повышающего трансформатора. Преобразователь IGBT вырабатывает напряжение таким образом, что оно может быть в фазе или на 180 градусов не в фазе входного линейного напряжения, чтобы выполнять сложение и вычитание напряжения во время колебаний.

Всякий раз, когда микропроцессор обнаруживает провал напряжения, он посылает импульсы ШИМ на преобразователь IGBT, так что он генерирует напряжение, равное величине отклонения от номинального значения. Этот выход находится в фазе с входным питанием и подается на первичную обмотку повышающего трансформатора. Поскольку вторичная обмотка подключена к входной линии, индуцированное напряжение будет добавлено к входному источнику питания, и это скорректированное напряжение подается на нагрузку.

Аналогичным образом, повышение напряжения заставляет схему микропроцессора посылать импульсы ШИМ таким образом, что преобразователь выдает напряжение с отклоненной величиной, которое на 180 градусов не совпадает по фазе с входным напряжением. Это напряжение на вторичной обмотке понижающего повышающего трансформатора вычитается из входного напряжения, так что выполняется понижающая операция.

Эти стабилизаторы очень популярны по сравнению со стабилизаторами с переключением ответвлений и стабилизаторами с сервоуправлением из-за множества преимуществ, таких как компактный размер, очень высокая скорость коррекции, превосходное регулирование напряжения, отсутствие обслуживания из-за отсутствия движущихся частей, высокая эффективность и высокая производительность. надежность.

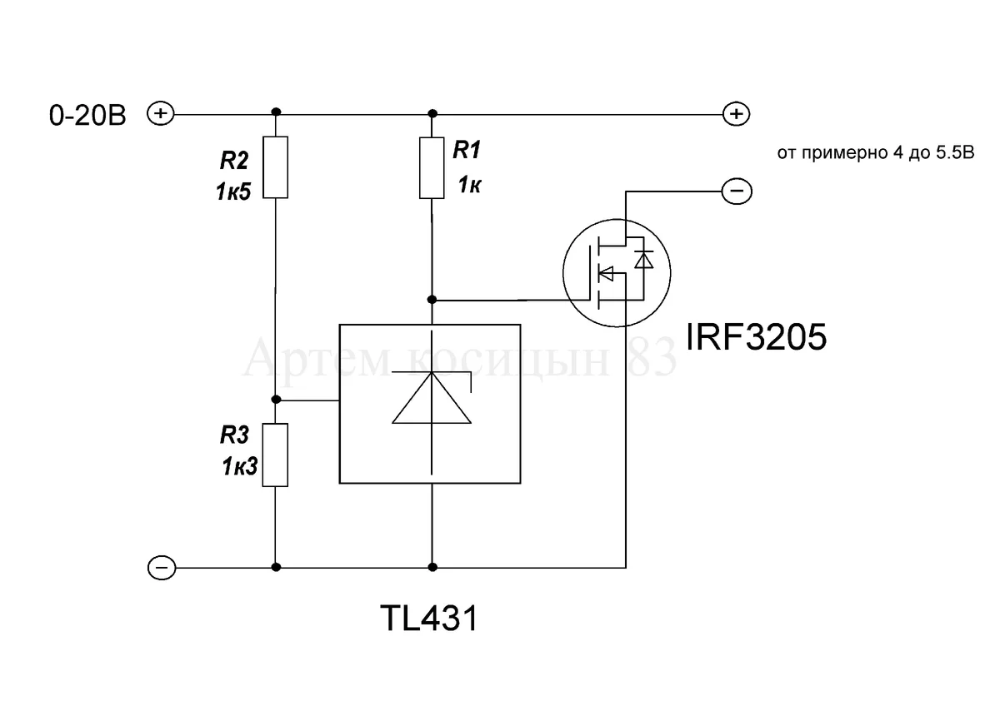

Различие между стабилизатором напряжения и регулятором напряжения

Здесь возникает важный, но сбивающий с толку вопрос: в чем именно различие(я) между стабилизатором и регулятором ? Что ж. . Оба выполняют одно и то же действие, которое заключается в стабилизации напряжения, но основное различие между стабилизатором напряжения и регулятором напряжения состоит в том, что :

Стабилизатор напряжения: Это устройство или схема, предназначенная для подачи постоянного напряжения на выход. без изменения входного напряжения.

Регулятор напряжения: Это устройство или схема, предназначенная для подачи постоянного напряжения на выход без изменения тока нагрузки.

Как правильно выбрать стабилизатор напряжения?

Перед покупкой стабилизатора напряжения для электроприбора необходимо учитывать несколько факторов. Эти факторы включают потребляемую электроприбором мощность, уровень колебаний напряжения в месте установки, тип электроприбора, тип стабилизатора, рабочий диапазон стабилизатора (на который стабилизатор подается правильное напряжение), отсечку по перенапряжению/понижению напряжения, тип схема управления, тип монтажа и другие факторы. Здесь мы дали основные шаги, которые следует учитывать перед покупкой стабилизатора для вашего приложения.

• Проверьте номинальную мощность устройства, которое вы собираетесь использовать со стабилизатором, изучив данные на паспортной табличке (вот примеры: паспортная табличка трансформатора, паспортная табличка MCB, паспортная табличка конденсатора и т. д.) или из руководства пользователя изделия.
• Поскольку номинал стабилизаторов измеряется в кВА (так же, как и в случае, когда номинал трансформатора измеряется в кВА, а не в кВт), также можно рассчитать мощность, просто умножив напряжение устройства на максимальный номинальный ток.
• Рекомендуется добавить запас прочности к рейтингу стабилизатора, обычно 20-25 процентов. Это может быть полезно для будущих планов по добавлению дополнительных устройств к выходу стабилизатора.
• Если мощность прибора указана в ваттах, учитывайте коэффициент мощности при расчете мощности стабилизатора в кВА. Наоборот, если номинал стабилизаторов указан в кВт, а не в кВА, умножьте коэффициент мощности на произведение напряжения и тока.
