Стабилизатор для генератора – совместимость, как выбрать?

Генераторы напряжения применяют в случаях ненадежной работы центральной системы снабжения электроэнергией, при частых перепадах и скачках напряжения. Генератор подает электричество в места, где нет электроэнергии, однако в случае резкого снижения напряжения возникает ложная сработка АВР, то есть, запускается генератор, когда он еще не нужен. Чтобы этого не происходило, подключают стабилизатор по схеме до генератора.

Работа генератора

По принципу действия генераторы разделяют на виды:

  1. С ручным управлением.
  2. С автоматическим управлением.

Генераторы ручного управления приводятся в действие человеком при обнаружении проблем в основной сети питания. Этот метод не обладает достаточной эффективностью, так как при подключении высокочувствительных устройств проходит много времени между отключением электроэнергии и пуском генератора. Предотвратить скачки напряжения с помощью генератора не получится. Поэтому ручные генераторы не очень популярны.

Сегодня особенно широко используются генераторы с автоматическим срабатыванием, путем отслеживания работы электрической сети. Он запускается автоматически при перебоях в сети. При нормализации работы сети, генератор сразу отключается самостоятельно, а работа всех электрических устройств переключается на основную сеть.

Такая автоматическая система дает возможность обеспечения постоянным питанием различных устройств. Однако она имеет недостаток: генератор может запуститься даже тогда, когда основная сеть исправна. Такое включение возможно, когда резко снижается напряжение в сети на короткое время. Автоматика ошибочно срабатывает и принимает это снижение питания за отключение сети.

Применение генератора совместно со стабилизатором, включенным в сеть перед генератором, решает эту задачу. Теперь генератор запустится только при действительном отключении электроэнергии. Стабилизатор не даст генератору запуститься при малых колебаниях питания в сети.

Выбор стабилизатора для генератора

Перед покупкой стабилизатора напряжения необходимо сделать правильный расчет мощности прибора. В таком случае складывают мощности всех приборов, планируемых к подключению, и добавляют резерв около 25%. Также нельзя забывать и о разнице между реактивной и активной нагрузке.

Активная нагрузка возникает в сети от устройств, выделяющих тепло. Это такие устройства, как обогреватели, плиты, духовки, утюги и другие устройства. Реактивная нагрузка возникает в сети от приборов, решающих другие задачи, кроме выделения тепла. Для них мощность рассчитывается сложнее. Полученную первым способом мощность делят на cos φ. Единица измерения также меняется. Мощность устройств с реактивной нагрузкой измеряют в вольт-амперах, а не в Ваттах.

Генераторы разделяют на разновидности по применяемому топливу. Некоторые из них работают на дизельном топливе, а другие только на бензине. Генераторы с дизельным двигателем имеют высокую стоимость, по сравнению с бензиновыми, однако меньше потребляют топлива, и надежнее в работе. Какой генератор подходит для вас – это каждый решает сам. При возникших трудностях с выбором лучше обратиться за консультацией к специалистам.

Ваши затраты на стабилизатор напряжения для генератора быстро окупятся, так как стабилизатор обеспечивает работу ваших устройств при любых режимах и предотвращает их выход из строя при аварийных режимах.

ostabilizatore.ru

Стабилизатор напряжения 220в для бензинового генератора


Отличным дополнением к покупке генератора станет приобретение стабилизатора напряжения Volter, который сделает систему еще более надежной и экономичной.

Генераторы напряжения используют, когда центральная система электроснабжения работает ненадежно, то есть, если часто наблюдаются скачки напряжения и перебои в его подаче. Генератор обеспечивает подачу электричества в те помещения, которые оказались отключены от электроснабжения. Но в некоторых случаях при резком понижении напряжения наблюдается ложное срабатывание автоматического ввода резерва, то есть запуск генератора, когда в нем еще нет необходимости.

Подключение стабилизатора до генератора решает эту проблему.

Принцип действия генератора

В зависимости от принципа действия генераторы подразделяют на две группы. Устройства с ручным управлением владелец должен привести в действие самостоятельно после того, как обнаружились проблемы в работе основной электросети. Такой способ менее эффективен, если генератор должен питать высокочувствительное оборудование: между отключением электричества и запуском генератора неизбежно пройдет некоторое время. Защиту от скачков напряжения обеспечить таким способом не удастся. Поэтому генераторы данного типа используются все реже.
В настоящее время большое распространение получили генераторы, которые срабатывают автоматически: устройство отслеживает состояние электросети и включается самостоятельно в случае возникновения перебоев. Когда электроснабжение от основного источника восстановлено,

генератор автоматически отключается, а питание устройств снова переносится на внешнюю сеть.

Эта система позволяет подавать бесперебойное питание на самые разные устройства, но она обладает одним недостатком: генераторная установка может прийти в действие, если внешняя электросеть находится в полном порядке. Такое самопроизвольное переключение становится возможным, когда в сети резко падает напряжение лишь на небольшой промежуток времени. Автоматическая система, которая управляет включением и выключением генератора, допускает ошибку и принимает такой перепад напряжения за полное отключение электроснабжения.
Использование генератора в сочетании со стабилизатором тока , который подключается к сети перед генератором, полностью решает эту проблему. Если установить стабилизатор, генератор будет запускаться только тогда, когда отключение энергии действительно произошло.

Оснащенный стабилизатором генератор не будет включаться при незначительных колебаниях напряжения в сети.

Как выбрать стабилизатор напряжения?

Покупая стабилизатор напряжения, важно правильно рассчитать необходимую мощность устройства. Обычно для этого находят сумму мощностей всех электроприборов, которые будут подключены к сети, и добавляют к ней еще 25%. Таким образом, перед покупкой стабилизатора для генератора понадобится провести некоторые расчеты. Кроме того, в нужно учесть и различие между активными и реактивными видами нагрузок.

Активную нагрузку на сеть создают устройства, которые выделяют тепло – электрические плиты, обогреватели, утюги и другие подобные приборы. Реактивные нагрузки – это нагрузки на приборы, которые не только выделяют тепло, но и решают другие задачи. Для реактивных нагрузок расчет мощности проводится немного сложнее: имеющийся показатель делят на коэффициент cosφ. Соответственно, меняется и единица измерения: мощность приборов с реактивной нагрузкой изменяется уже в Вольт-амперах, а не в Ваттах.

Также генераторы подразделяются по виду используемого топлива. Для некоторых пригоден дизель, а другие работают исключительно на бензине. Дизельные генераторы стоят дороже аналогичных бензиновых, но при этом они расходуют меньше топлива и более надежны в эксплуатации. Какой вариант подойдет для конкретного случая – решать вам, а в сложных случаях стоит и проконсультироваться со специалистом.

Затраты на покупку генератора со стабилизатором напряжения полностью оправданы и быстро окупаются, ведь он обеспечивает работоспособность вашей техники в любой момент времени и препятствует выходу из строя чувствительного оборудования во время перепадов напряжения.

Прежде чем выбрать стабилизатор напряжения переменного тока, нужно понять, что это за электротехнический аппарат, для чего он нужен. Принцип действия устройства основан на работе автотрансформатора. В зависимости от того, повышенное или пониженное напряжение в линии электропередач, автотрансформатор при помощи платы управления понижает или повышает выходное напряжение до 220 В в аппарате и до 380 В в , с точностью от 0,5 % до 7 %.

Повышение или понижение параметров напряжения происходит благодаря включению определенной обмотки у трансформатора с помощью коммутационных ключей у электронных стабилизаторов или установки обмотки трансформатора токосъёмного контактора у электромеханического стабилизатора.

Аппарат приводит к стандартному значению напряжение (220 В или 380 В) только от стационарной линии электропередач, с определённой погрешностью. В сетевом проводе частота тока равна 50 Гц, а форма напряжения представлена в виде волны (чистая синусоида). Стабилизатор переменного тока защищает технику от короткого замыкания, а некоторые модели — и от последствий грозы. Стабилизатор напряжения нельзя устанавливать в цепи после бытового электрогенератора.

На выходе у бензинового или дизельного генератора форма напряжения только приближена к синусоиде, но она имеет пилообразные всплески, частота может отличаться от 50 Гц (от 48 до 52 Гц), напряжение — варьировать в определённом диапазоне. Ток от генератора можно подавать практически на все электроприборы напрямую, за исключением котлов отопления, циркуляционных насосов системы отопления, дорогой аудио- и видеотехники и другой аппаратуры, у которой высокие требования к качеству напряжения. Перед такими приборами можно пос

electriclub.ru

Стабилизатор для генератора


Отличным дополнением к покупке генератора станет приобретение стабилизатора напряжения Volter, который сделает систему еще более надежной и экономичной.

Генераторы напряжения используют, когда центральная система электроснабжения работает ненадежно, то есть, если часто наблюдаются скачки напряжения и перебои в его подаче. Генератор обеспечивает подачу электричества в те помещения, которые оказались отключены от электроснабжения. Но в некоторых случаях при резком понижении напряжения наблюдается ложное срабатывание автоматического ввода резерва, то есть запуск генератора, когда в нем еще нет необходимости.

Подключение стабилизатора до генератора решает эту проблему.

Принцип действия генератора

В зависимости от принципа действия генераторы подразделяют на две группы. Устройства с ручным управлением владелец должен привести в действие самостоятельно после того, как обнаружились проблемы в работе основной электросети. Такой способ менее эффективен, если генератор должен питать высокочувствительное оборудование: между отключением электричества и запуском генератора неизбежно пройдет некоторое время. Защиту от скачков напряжения обеспечить таким способом не удастся. Поэтому генераторы данного типа используются все реже.

В настоящее время большое распространение получили генераторы, которые срабатывают автоматически: устройство отслеживает состояние электросети и включается самостоятельно в случае возникновения перебоев. Когда электроснабжение от основного источника восстановлено, генератор автоматически отключается, а питание устройств снова переносится на внешнюю сеть.

Эта система позволяет подавать бесперебойное питание на самые разные устройства, но она обладает одним недостатком: генераторная установка может прийти в действие, если внешняя электросеть находится в полном порядке. Такое самопроизвольное переключение становится возможным, когда в сети резко падает напряжение лишь на небольшой промежуток времени. Автоматическая система, которая управляет включением и выключением генератора, допускает ошибку и принимает такой перепад напряжения за полное отключение электроснабжения.
Использование генератора в сочетании со стабилизатором тока, который подключается к сети перед генератором, полностью решает эту проблему. Если установить стабилизатор, генератор будет запускаться только тогда, когда отключение энергии действительно произошло. Оснащенный стабилизатором генератор не будет включаться при незначительных колебаниях напряжения в сети.

Как выбрать стабилизатор напряжения?

Покупая стабилизатор напряжения, важно правильно рассчитать необходимую мощность устройства. Обычно для этого находят сумму мощностей всех электроприборов, которые будут подключены к сети, и добавляют к ней еще 25%. Таким образом, перед покупкой стабилизатора для генератора понадобится провести некоторые расчеты. Кроме того, в нужно учесть и различие между активными и реактивными видами нагрузок.

Активную нагрузку на сеть создают устройства, которые выделяют тепло – электрические плиты, обогреватели, утюги и другие подобные приборы. Реактивные нагрузки – это нагрузки на приборы, которые не только выделяют тепло, но и решают другие задачи. Для реактивных нагрузок расчет мощности проводится немного сложнее: имеющийся показатель делят на коэффициент  cosφ. Соответственно, меняется и единица измерения: мощность приборов с реактивной нагрузкой изменяется уже в Вольт-амперах, а не в Ваттах.

Также генераторы подразделяются по виду используемого топлива. Для некоторых пригоден дизель, а другие работают исключительно на бензине. Дизельные генераторы стоят дороже аналогичных бензиновых, но при этом они расходуют меньше топлива и более надежны в эксплуатации. Какой вариант подойдет для конкретного случая – решать вам, а в сложных случаях стоит и проконсультироваться со специалистом.

Затраты на покупку  генератора со стабилизатором напряжения полностью оправданы и быстро окупаются, ведь он обеспечивает работоспособность вашей техники в любой момент времени и препятствует выходу из строя чувствительного оборудования во время перепадов напряжения.

Если вы хотите, чтобы электроснабжение в помещении всегда оставалось стабильным и безопасным, генератор со стабилизатором напряжения VOLTER – это ваш выбор.  Поделиться:

www.stabilizator-volter.ru

Подключение генератора к сети загородного дома – схемы и все способы

В зависимости от модели устройства автономного питания и схемы вводного щитка, подключение генератора к сети загородного дома может несколько отличаться в деталях. Есть известные различия между ручным запуском и автоматическим, нюансы подключения одно и трехфазных генераторов, но в целом, при наличии минимальных навыков работы с электрическими цепями, все получится выполнить самостоятельно. Ну а если разобраться в принципах работы электромагнитного пускателя и реле, то можно наладить автозапуск и обычного генератора, который в другом случае пришлось бы постоянно заводить ключом.

«Экстренные» способы подключения и их недостатки

Обычно «пожарными» способами пользуются в тех случаях, когда по каким-либо причинам нельзя воспользоваться генератором напрямую – требуется включить его в домашнюю сеть срочно, и нет времени монтировать отдельную схему подключения.

Специалиста от простого обывателя, кроме всего прочего, отличает знание причин запретов – именно это позволяет в нужные моменты их обойти: сделать что-то не по правилам, но получить нужный результат. Только нельзя забывать банальности – электричество не прощает ошибок, а значит надо просчитывать свои действия на несколько шагов вперед, чтобы исключить все возможные накладки.

Подключение через розетку

Самый распространенный из «пожарных» способов как подключить генератор к дому, является банальное включение его в розетку, для чего покупается или изготавливается самостоятельно «переноска» со штекерами на концах.

Применять этот метод настоятельно не рекомендуется, но простота его использования снова и снова подкупает многих владельцев генераторов малой и средней мощности.

Принцип использования такого подключения становится понятным, если посмотреть на стандартную схему домашней электропроводки. Действительно, если к одной из розеток подключить источник тока, то напряжение появится на всех участках цепи.


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5. Розетки.

Недостатков у этого метода не так уж и много, но про них надо помнить, чтобы не испортить генератор.

1. Перегрузка провода.

На этот момент внимания можно не обращать, если используется генератор мощностью до 3 кВт. Розеточные линии стандартно подключаются проводом сечением 2,5 мм², а сами розетки рассчитаны на максимальную силу тока в 16 Ампер. Согласно таблице соотношения сечения кабелей к силе тока, который они могут пропустить, даже алюминиевые провода (которые уже запрещены к установке) такого сечения свободно выдерживают мощность до 3,5 кВт.

Сечение жилы кабеля, мм2Диаметр жилы кабеля, ммМедная жилаАлюминиевая жила
Ток, А Мощность, кВт при напряжении в сети 220 В Мощность, кВт при напряжении в сети 380 В Ток, А Мощность, кВт при напряжении в сети 220 В Мощность, кВт при напряжении в сети 380 В
1 1,12   14 3,0 5,3
1,5 1,38 15 3,3 5,7
2,0 1,59 19 4,1 7,2 14 3,0 5,3
2,5 1,78 21 4,6 7,9 16 3,5 6,0
4,0 2,26 27 5,9 10,0 21 4,6 7,9
6,0 2,76   34 7,7 12,0 26 5,7 9,8
10,0 3,57   50 11,0 19,0 38 8,3 14,0
16,0 4,51  80 17,0 30,0 55 12,0 20,0
25,0  5,64  100 22,0 38,0 65 14,0 24,0
35,0 6,68 135 29,0 51,0 75 16,0 28,0

По формуле нахождения мощности P=I*U можно определить максимальный ток, выдаваемый генератором. Если его мощность 3 кВт, а напряжение 220 Вольт, то I = 3000 / 220 ≈ 13,65 Ампер, т. е. запаса прочности даже стандартной розетки должно хватить с избытком (конечно, если это не устаревшие, еще советские модели, рассчитанные максимум на 6,3 или 10 Ампер).

Другое дело это генераторы большей мощности – для них все расчеты надо проводить отдельно. Правда все они обычно подключаются стационарно и острая необходимость в «подкидывании» их через розетку может возникнуть только в случае неисправности проводки. Вот здесь и надо твердо знать, что нарушается и можно ли это делать.

2. Человеческий фактор.

Перед включением резервного генератора в обязательном порядке надо отключать вводные автоматы. Если этого не сделать, то в лучшем случае часть мощности попросту уйдет к соседям, и генератор заглохнет от перегрузки. Хуже будет если в момент попытки завести генератор возобновится подача электричества на основную линию – это гарантированно сожжёт обмотку электродвигателя встречными токами.

Если неприятность возможна в принципе, то рано или поздно она произойдет. Даже если приладить на корпус генератора большую табличку с напоминанием о необходимости отключить вводной автомат, то всегда есть вероятность в спешке что-либо напутать.

3. Использование защитных устройств.

Если в доме проводка сделана согласно рекомендаций ПУЭ, то отдельные розеточные линии кроме стандартных автоматических выключателей будут защищаться с помощью устройств защитного отключения (УЗО). Кроме того что их надо подключать с соблюдением полярности, многие из них рассчитаны на включение источника тока на верхние клеммы, а нагрузки к нижним.


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Распределительный автомат. 4. УЗО. 5. Автоматы потребителей.

Соответственно, при включении генератора в розетку надо будет следить где фаза и ноль, а еще вполне вероятна ситуация, когда работать будут только соседние розетки, а при попытке хотя бы включить свет, выбьет УЗО. Исправлять схему ради нескольких часов работы генератора нет смысла, поэтому единственный выход здесь это его включение напрямую через распредщиток.

Вдобавок ко всем существующим минусам, экстренная схема подключения генератора к сети дома через розетку, не предполагает возможности отследить когда появляется электричество на основной линии, чтобы вовремя переключиться обратно. Для этого нужна как минимум отдельная сигнальная лампочка, но так как вводной автомат отключается, использовать ее нет возможности.

Подключение генератора к распределительному автомату

Это самый правильный способ быстро подключить генератор, но с некоторыми нюансами, которые обязательно надо учитывать.

Проще всего получится выполнить такое подключение если рядом с распределительным автоматом есть розетка – ее часто устанавливают на случай выполнения ремонтных работ или просто для страховки. Правда при этом надо точно себе представлять, как именно подключена эта розетка – оптимальный вариант показан на схеме.


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Розетка. 5. Распределительный автомат.

В таком случае все упирается только в пропускную способность самой розетки (16 Ампер) и надо помнить про отключение вводного автомата.

Если такую розетку при монтаже щитка не предусмотрели, то придется откидывать проводку от ввода распределительного автомата и подключать к нему генератор напрямую

Если дальше по схеме стоят УЗО, то обязательно надо соблюдать полярность.


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат.

Главное здесь это не перепутать к какому именно автомату подключаться. Если вдруг есть доступ к вводному автомату перед счетчиком, и генератор подключить к нему, то в целом схема не изменится… Просто она будет включать в себя устройство учета электроэнергии, которому все равно что считать – ток из основной линии или выработанный генератором.


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат.

Впрочем вероятность такой ошибки/подключения мала, так как счетчик и вводной автомат пломбируются проверяющими из энергонадзора.

Так как провода от магистральной линии откидываются, то к ним можно подсоединить контрольную лампочку – когда она засветится, значит генератор можно выключать. Вводной автомат при этом надо оставить включенным.


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат.

Подключение генератора через перекидной рубильник

По сути это то же самое подключение генератора к распределительному автомату но уже оборудованное стационарным трехпозиционным переключателем чтобы не приходилось откручивать провода от клемм автоматического выключателя.

Под трехпозиционным подразумевается переключатель, к которому ток может подходить от двух разных веток, но нагрузка подключается только к одной из них. Третье положение нейтральное, чтобы исключить контакт входящих проводов. Так как генератор имеет собственный ноль, то и переключатель надо подбирать соответствующий – устанавливать однопроводной, через который переключается только фаза, здесь нельзя.

Если под рукой нет трехпозиционного переключателя, то временно можно изготовить и двухпозиционное перекидное устройство из двух двухполюсных автоматов. Их желательно взять одного производителя и номинала, чтобы совпадали размеры. Автоматы надо установить рядом, но один из них перевернуть вверх ногами, а клавиши скрепить вместе – для этого производителями предусмотрены отверстия для штифтов.

Понимающий в электрике человек может соорудить такое устройство и из четырех однополюсных автоматов – не переворачивать их и переключать каждый по отдельности. Но если кто-нибудь кроме него будет запускать генератор, то «защитой от дурака» лучше все-таки озаботиться сразу.

Сам переключатель устанавливается возле генератора. Это удобнее всего, так как его пуск выполняется в определённом порядке: сначала запускается сам генератор, а когда он прогреется, то к нему подключается нагрузка.

Чтобы генератор не работал впустую, после включения электричества на основной линии, надо сделать отвод для сигнальной лампы и разместить ее на заметном месте. Чтобы она не светила все время, то подключать ее надо через выключатель. Если есть опасения забыть его включить, то можно добавить элемент автоматизации, подключив лампу через любой нормальноразомкнутый контакт пускателя. Вся схема подключения генератора через перекидной рубильник и с сигнальной лампой выглядит следующим образом:


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5. УЗО.

Пока есть напряжение на магистральной линии, вся схема работает в обычном режиме – ток проходит через переключатель и дальше идет на распределительный автомат. Когда пропадает электричество, то надо вручную запустить генератор и переключить нагрузку с дома на него. При запуске генератора через катушку пускателя КМ проходит ток и его контакты замыкаются – сигнальная лампа оказывается включена в сеть и когда на магистральной линии появится электричество, то лампочка засветится.

Простейшая схема автопереключения

Чтобы каждый раз при необходимости запустить генератор не приходилось клацать переключателем, можно собрать простейшую схему автопереключения источника тока. Это не система автозапуска – ее назначение только выполнять переключение ввода между магистральной линией и генератором, а пуск и остановку двигателя все равно придется выполнять вручную. Минимально необходимые для этого детали – два пускателя (контактора) – КМ1 и КМ2 с перекрестным подключением. В них будут задействованы силовые контакты (КМк) и нормально замкнутые (КМнз). Чтобы у генератора было время прогреться, то дополнительно желательно использовать реле времени.

На рисунке показана такая схема, как подключить генератор к сети дома – работает она по следующему принципу:


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Распределительный автомат. 4. Генератор. 5. Реле времени. 6. Контактор основного ввода. 7. Контактор резервного ввода.

Пока есть электричество на магистральной линии, катушка КМ1 удерживает замкнутыми силовые контакты КМк1 и разомкнутыми нормальнозамкнутые КМ1нз1 и КМ1нз2. Когда электричество отключается, то размыкаются силовые контакты КМк1, а КМ1нз1 и КМ1нз2 замыкаются – теперь при запуске генератора, через время, на которое рассчитано реле, на катушке КМ2 появится напряжение, замкнутся силовые контакты КМк2 и ток в дом будет подаваться от генератора.

Когда на основной линии появляется электричество, то срабатывает катушка КМ1 – размыкаются контакты КМ1нз1 и КМ1нз2, обесточивая катушку КМ2. Силовые контакты КМк2 размыкаются, а КМк1 замыкаются и питание в дом снова идет от магистральной линии. Остается только не забыть выключить сам генератор.

Автозапуск генератора своими руками

При наличии определенных навыков в электротехнике можно самостоятельно собрать схему, способную без участия человека запустить генератор, когда на магистральной линии пропадет электричество. Главное условие – для этого нужна модель генератора, которая запускается и останавливается ключом, так как автоматизировать стартер, который надо дергать за шнур, дело заведомо неблагодарное.

Чтобы понимать принцип работы автоматического запуска надо точно представлять себе весь порядок действий, которые придется проделать для включения генератора:

1. Через 1-2 минуты после пропадания света, открыть воздушную заслонку двигателя и завести его. Задержка во времени нужна на тот случай, если свет просто моргнул или отключился на несколько секунд.

2. Еще через 2 минуты, когда двигатель прогреется, переключить нагрузку с магистральной линии на генератор, потом закрыть воздушную заслонку.

3. При появлении электричества на основной линии через 30-60 секунд отключить двигатель и переключить нагрузку с генератора на магистральную линию

Чтобы реализовать этот алгоритм, понадобятся четыре реле времени, четыре электромагнитных пускателя и магнитные толкатели с концевыми выключателями, наподобие сервоприводов, которые используются для центрального замка автомобиля. В стандартном электромагнитном пускателе есть катушка (КМ), нормально разомкнутые силовые контакты (КМк), 2 нормально разомкнутых управляющих контакта (КМнр1-2) и 2 нормально замкнутых управляющих контакта (КМнз1-2).

На рисунке общая схема подключения генератора к дому с автозапуском – принцип ее работы следующий.


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5, 6. УЗО.

При отключении электричества, катушка КМ4 перестает удерживать в разомкнутом состоянии контакты КМ4нз2, что включает зажигание генератора. Также катушка КМ1 перестает удерживать контакты КМк1 – они размыкаются и теперь линия отключена от домашней сети. Параллельно замыкаются нормальнозамкнутые контакты КМ1нз1 и КМ1нз2. Они запускают сервопривод, открывающий воздушную заслонку двигателя, и подают импульс для старта Реле времени 1 – через минуту замкнется контакт ключа и стартер запустит двигатель.

Старт генератора вызывает срабатывание катушки КМ3, которая размыкает нормально замкнутые контакты КМ3нз1 и КМ3нз2, чем останавливает стартер и обесточивает Сервопривод-1. Параллельное замыкание нормальнозамкнутого контакта КМ1нз2 подает импульс на другое реле времени – через две минуты запустится Сервопривод-2, закрывая воздушную заслонку, и сработает катушка КМ2, замыкая контакты КМк2, после чего ток подается в дом с генератора.

Чтобы обеспечить обратное переключение сначала надо через 1-2 минуты после появления электричества разомкнуть цепь катушки КМ2 и заглушить двигатель, для чего используется Реле времени 3 и пускатель КМ4, при срабатывании которого размыкаются нормально замкнутые КМ4нз1 и КМ4нз2. При отключении катушки КМ2 замыкается нормально замкнутый контакт КМ2нз1, который по истечении двух минут, через Реле времени 4 включает катушку КМ1 – теперь генератор обесточен и готов к следующему запуску, а питание в дом идет от магистральной линии.

Это только один из возможных вариантов автоматизации запуска. К примеру, при желании схему можно упростить убрав из нее реле времени и сервоприводы воздушной заслонки. Правда это можно делать только в том случае, если двигатель хорошо заводится, и вообще все его комплектующие хорошо отлажены.

Основной недостаток любой подобной схемы – она управляет автозапуском генератора, но не сможет отреагировать даже на незначительную нештатную ситуацию. К примеру, если заклинит воздушную заслонку, то двигатель будет работать на повышенных оборотах, а при неисправности самого двигателя внутреннего сгорания – если он не заводится – в лучшем случае, сядет аккумулятор.

Автозапуск генератора через блок АВР

Назначение таких устройств – частично или полностью исключить участие человека в работе генератора. Есть две основные разновидности таких устройств. Первая полностью копирует систему автопереключения, которая работает на двух пускателях, но с добавлением электронного блока запуска и остановки генератора. От магистральной линии электроснабжения к нему подводится слаботочный кабель, по которому блок получает информацию о наличии или отсутствии напряжения в сети. В зависимости от этого он подает команду двигателю на пуск или остановку, а переключения между вводом из магистральной линии или от генератора, выполняют сами пускатели. В целом, это такая же система, как и предложенная схема для самостоятельной сборки, но здесь не придется ничего выдумывать – просто установить готовый блок.

Недостаток у такого блока тот же – его назначение только запуск и остановка двигателя без дополнительной защиты.

Сама схема выглядит следующим образом:


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Блок автоматического запуска генератора. 4. Генератор. 5. Реле времени. 6. УЗО. 7. Контактор основного ввода. 8. Контактор резервного ввода.

Более совершенный вариант это комплексная система, управляемая микропроцессорной электроникой. В целом она работает так же, как и самодельная система автозапуска, но ее главным преимуществом является наличие многочисленных датчиков, которые контролируют все аспекты работы генератора. Если случается какая-либо неисправность оборудования, то блок АВР сможет адекватно среагировать – не терзать генератор попытками автозапуска, а при наличии GSM-модуля и отправить владельцу сообщение о неисправности.

Сам блок АВР монтируется вместо распределительного щитка – для этого не нужно больших познаний – просто к нему надо подключить провода с магистральной линии, силовой и кабель управления от генератора и вывод в дом.


1. Вводной автомат. 2. Счетчик электроэнергии. 3. АВР. 4.Генератор. 5. Управляющий кабель. 6. Автоматы потребителей. 7. Нулевая шина. 8. Шина заземления.

Такой блок является сложным комплексом оборудования и его стоимость в некоторых случаях может равняться цене генератора. Поэтому его приобретение оправдано только в случае частых отключений электроэнергии и для достаточно мощных генераторов.

Разница между одно и трехфазным подключением

Все подключения, что в однофазной, что в трехфазной сети выполняются полностью идентично, за исключением количества силовых проводов. Единственный важный нюанс касается так называемой фазы управления – если подключать к сети пускатель, то его основные контакты подключают и отключают от сети силовые провода, а питание для электромагнитной катушки тоже надо откуда то брать.

В однофазной сети проблем нет – фаза одна и такого вопроса просто не существует, а в трехфазной все несколько сложнее – есть L1, L2 и L3. Не вдаваясь в технические подробности, ответ здесь один – для управляющих цепей можно использовать любую из фаз, но только одну. Т. е. если катушка КМ1 запитана от фазы L3, то управление остальными пускателями, кнопки «Старт» и «Стоп» тоже надо «подвешивать» только на нее. Сделать это не сложно – просто отметить, какого цвета провод на нужной фазе, а если кабель с одноцветными жилами, то наклеить или нарисовать на них маркеры.

Заземление

Сам принцип работы генератора предполагает периодическое возникновение на его корпусе статического электричества, поэтому все стационарно устанавливаемые устройства в обязательном порядке нуждаются в отдельном контуре заземления.

Идеальный вариант это создание полноценного заземляющего контура, но в целом можно обойтись и простейшим способом, для которого понадобятся металлический прут, длиной 1,5-2 метра, стальной болт или хомутовое соединение и мягкий медный провод. К железному пруту приваривается болт, а сам штырь забивается на всю длину в землю. Медный провод прикручивается одной стороной к болту (или зажимается хомутом), а другой к корпусу генератора – заземление готово.

Это все основные способы как подключить бензогенератор к сети дома и возможные нюансы. Представленные схемы помогут определить, стоит ли устанавливать системы автозапуска или проще будет обойтись ручным переключением. Разумеется, что при установке каждого отдельного генератора, блока АВР или самодельной системы автозапуска, могут возникнуть дополнительные вопросы, но решать их уже придется в каждом случае отдельно в зависимости от модели устройства и схемы домашней электросети.

Вам будет интересно

srbu.ru

совместимость стабилизаторов и генераторов

Совместимость генератора и стабилизатора напряжения.

 Ни для кого не будет новостью, что электрогенераторы – один из основных источников резервного электропитания в случае перебоев или отсутствия подачи напряжения в электросети. Временное обеспечение электроэнергией и есть их основной задачей. Запуск электрогенераторов выполняется вручную, или автоматически с применением блока автоматического ввода резерва «АВР». При использовании генератора с ручным запуском, владелец генераторной станции должен сам запускать генератор вручную или ключом, кнопкой (в случае наличия в генераторе системы электростартера). Это создает определенные неудобства в пользовании электростанцией, в условиях, если электростанция находится в другом помещении или на определенном расстоянии.


  Более комфортным и эффективным будет все-таки использование генераторных станций с автоматическим запуском, что позволит системе работать полностью в автономном режиме, без присутствия человека. Система автоматического запуска самостоятельно произведет запуск электрогенератора и своевременное необходимое отключение генератора при подаче электронапряжения в промышленной сети.  Система автоматического запуска генератора автономно анализирует параметры напряжения сети, т.е. при выходе сетевого напряжения за рабочий диапазон или при отключении электроэнергии, автоматика электрогенератора автоматически отключит подключенных к схеме потребителей от внешней электросети, запустит генераторную станцию и осуществит подачу электроэнергии от него. Как только напряжение во внешней сети появится или войдёт в допустимые пределы, система автоматики переключит подключенных потребителей на внешнюю сеть и произведет отключение генераторной станции.


   В процессе эксплуатации электростанций с системой АВР возможно возникновение ситуации, когда автоматика будет пытаться переходить на подачу электроэнергии от резервного источника (генератора), а во внешней сети напряжение ещё подаётся. Такая ситуация возможна в случае, если напряжение в электросети присутствует, но с значением выходящим за допустимые пределы (диапазон). Как правило,  это бывает при очень заниженном напряжении.  Автоматика электрогенераторов срабатывает при скачках напряжения ниже 195В и выше 235В.


 Именно в данной ситуации настоятельно рекомендуем Вам использовать генераторную станцию “в одной схеме” с стабилизатором напряжения. В таком случае удастся избежать лишних и ненужных запусков электростанции. Данная связка стабилизатора и генератора поможет исправить ситуацию с напряжением в промышленной сети. При наличии напряжения в сети, которое выходит за допустимый рабочий диапазон автоматики генератора, стабилизатор корректно отрегулирует его до стабильного 220В (или 380В в случае использования трехфазной сети) с довольно большой точностью (будет зависеть от типа стабилизатора напряжения). В итоге это позволит автоматике генератора работать стабильно с нормальным напряжением, без лишних и ненужных срабатываний.

service-energia.com

Как правильно подключить стабилизатор напряжения

Стабилизаторы напряжения приобретают не от хорошей жизни, и раз вы это сделали, то у вас, скорее всего уже есть или были проблемы с напряжением.

Стандартный уровень напряжения согласно норм, должен быть 230 вольт (не 220, как многие до сих пор считают).

Но в зависимости от места проживания (протяженность и загруженность линий электропередач) и возможных аварий в электросетях (обрыв нулевого провода, перегрузка), напряжение может быть либо стабильно заниженным-повышенным, либо просто ”скакать” в произвольных величинах.

Когда приобретается маленький аппарат для защиты одного конкретного прибора – компьютер, холодильник, телевизор, котел, то с подключением проблем не возникает.

На стабилизаторе имеется вилка и розетка. Тут разберется даже школьник.

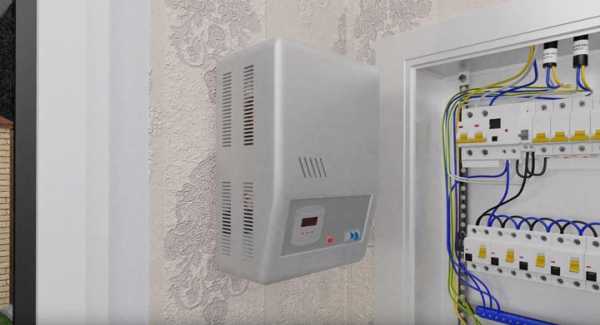

А вот если вы хотите установить мощный аппарат, для защиты электроприборов всего дома одновременно, тогда придется повозиться со схемой подключения.

Что нужно для подключения

Помимо самого стабилизатора, вам понадобится ряд дополнительных материалов:

  • трехжильный кабель ВВГнГ-Ls

Сечение провода должно быть точно таким же, как и на вашем вводном кабеле, который приходит на рубильник или автомат главного ввода. Так как через него будет идти вся нагрузка дома.

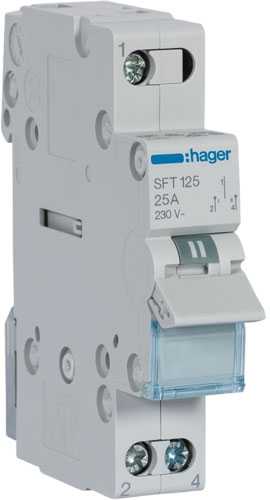

  • выключатель трехпозиционный

Данный выключатель в отличие от простых, имеет три состояния:

1включен потребитель №1 2выключено 3включен потребитель №2

Можно использовать и обычный модульный автомат, но при такой схеме, если понадобится отключиться от стабилизатора, придется каждый раз полностью обесточивать весь дом и перекидывать провода.

Есть конечно же режим байпас или транзит, но чтобы перейти на него, нужно соблюдать строгую последовательность. Подробнее об этом будет сказано ниже.

С данным переключателем, вы одним движением целиком отсекаете агрегат, а дом остается со светом напрямую.

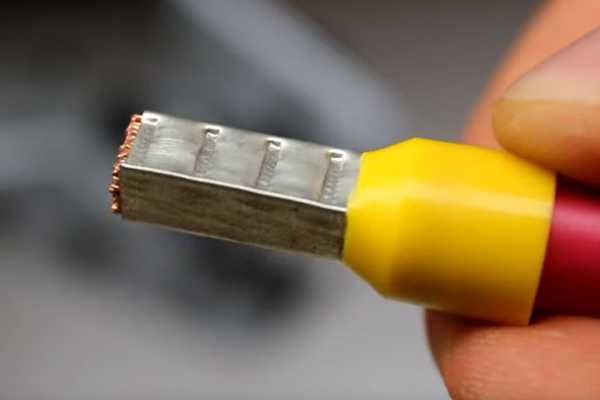

  • провод ПУГВ разных цветов

Вы должны четко понимать, что стабилизатор напряжения устанавливается строго до электросчетчика, а не после него.

Ни одна энергоснабжающая организация вам не разрешит подключиться по другому, как бы вы не доказывали, что тем самым, кроме эл.оборудования в доме, вы хотите защитить и сам прибор учета.

Стабилизатор имеет свой холостой ход и также потребляет эл.энергию, даже работая без нагрузки (до 30Вт/ч и выше). И эта энергия должна быть учтена и подсчитана.

Второй важный момент – крайне желательно, чтобы в схеме до места подключения прибора стабилизации было либо УЗО, либо дифф.автомат.

Это рекомендуют все производители популярных марок Ресанта, Sven, Лидер, Штиль и т.п. Это может быть вводной дифф.автомат на весь дом, не важно. Главное, чтобы само оборудование было защищено от утечек тока.

В ниже описываемом способе как раз и будет рассматриваться такой вариант. Ведь очень часто эти аппараты вешают на стене в комнатах, прихожих, в свободном доступе для прикосновения.

А пробой обмоток трансформатора на корпус, не такая уж и редкая вещь.

Инструкция по подключению в щитке

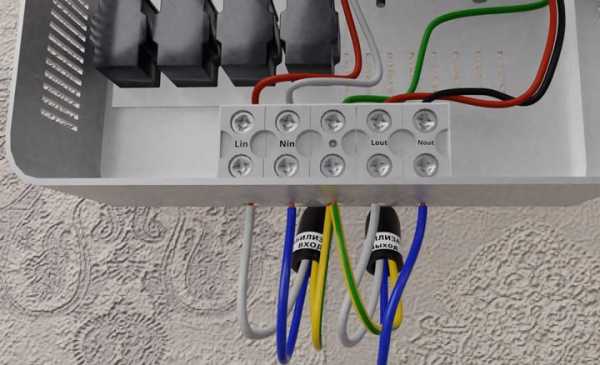

Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.

  • в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора

Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.

  • во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор
  • положение “0” – все электроприборы отключены, как от стабилизатора, так и от внешней сети

Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.

Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.

Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:

  • вход на стабилизатор
  • выход из стабилизатора

Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.

Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.

Ноль и землю с обоих кабелей сажаете на соответствующие шинки.

Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.

Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.

Проделываете эту операцию опять же гибкими монтажными проводами.

Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).

В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.

Подключение стабилизатора

Теперь переходим к непосредственному подключению самого стабилизатора. Для того, чтобы подобраться к его контактам, может понадобиться снять внешнюю крышку.

Пропускаете два кабеля (вход и выход) через отверстия и зажимаете под клеммы по следующей схеме:

  • фазную жилу входного кабеля стабилизатора затягиваете на клемме ВХОД (Lin)
  • нулевую жилу (синего цвета) к клемме N (Nin)
  • заземляющую жилу к винтовому зажиму с обозначением ”земля”

Кстати, отдельной клеммы ”земля” может и не быть. Тогда данную жилу закручиваете под винт на самом корпусе аппарата.

Есть модели с клеммниками всего под 3 провода. В них назад возвращается только фаза.

Ноль на питание электроприборов берется с общего щитка.

Теперь когда вы подали напряжение от щитка до стабилизатора, вам нужно вернуть это напряжение, но уже стабилизированное обратно в общий щит.

Для этого подсоединяете кабель – выход со стабилизатора.

  • его фазную жилу к зажиму ВЫХОД (Lout)
  • нулевую к N (Nout)
  • жилу заземления, туда же где и заземляющая жила от входного кабеля

Еще раз визуально проверяете всю схему и закрываете крышку.

Проверка схемы

Первое включение нужно осуществлять без нагрузки. То есть все автоматы кроме вводного и того, что идет на стабилизатор должны быть отключены.

Запускаете его на холостой ход и контролируете работу. Входные и выходные параметры, нет ли посторонних шумов или писка.

Также не помешает проверить правильность и точность тех.данных, что высвечиваются на электронном табло.

Если у вас дома трехфазная сеть 380В, то для такого подключения рекомендуется использовать 3 однофазных стабилизатор напряжения, с подключением каждого по отдельной фазе.

Более подробно о преимуществах трехфазных и однофазных аппаратов и когда какой нужно выбирать, можно ознакомиться в статье ”Как выбрать стабилизатор напряжения для дома”.

Ошибки подключения

1Неправильное расположение и место установки

У вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.

О том, где можно, а где ни в коем случае нельзя располагать данный прибор подробно читайте в статье ”Где устанавливать стабилизатор напряжения в доме”.

2Подключение через простой автомат, а не трехпозиционный

Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.

Однако, этот выключатель может реально спасти ваш прибор от выхода из строя.

Дело в том, что переключение стабилизатора напряжения из обычного режима в режим “транзит”, должно выполняться с определенной последовательностью.

Сначала вы отключаете автоматы на панели стабика.

Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.

И только затем снова включаете автоматы.

Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.

С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!

Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.

3Использование для подключения кабеля меньшего сечения чем вводной

Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.

Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.

4Отсутствие наконечников на многожильных проводах

Почему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.

При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.

Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.

5Выбивает общий автомат в щитке

Иногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.

Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.

А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.

Отсюда и все проблемы. Обращайте на это внимание, прежде чем нести его обратно в магазин.

Источники – //cable.ru, Кабель.РФ

Статьи по теме

domikelectrica.ru

Как выбрать стабилизатор напряжения?

Как выбрать стабилизатор напряжения?

Прежде чем выбрать стабилизатор напряжения переменного тока, нужно понять, что это за электротехнический аппарат, для чего он нужен. Принцип действия устройства основан на работе автотрансформатора. В зависимости от того, повышенное или пониженное напряжение в линии электропередач, автотрансформатор при помощи платы управления понижает или повышает выходное напряжение до 220 В в однофазном аппарате и до 380 В в трёхфазном, с точностью от 0,5 % до 7 %.

Повышение или понижение параметров напряжения происходит благодаря включению определенной обмотки у трансформатора с помощью коммутационных ключей у электронных стабилизаторов или установки обмотки трансформатора токосъёмного контактора у электромеханического стабилизатора.

Аппарат приводит к стандартному значению напряжение (220 В или 380 В) только от стационарной линии электропередач, с определённой погрешностью. В сетевом проводе частота тока равна 50 Гц, а форма напряжения представлена в виде волны (чистая синусоида). Стабилизатор переменного тока защищает технику от короткого замыкания, а некоторые модели — и от последствий грозы. Стабилизатор напряжения нельзя устанавливать в цепи после бытового электрогенератора.

На выходе у бензинового или дизельного генератора форма напряжения только приближена к синусоиде, но она имеет пилообразные всплески, частота может отличаться от 50 Гц (от 48 до 52 Гц), напряжение — варьировать в определённом диапазоне. Ток от генератора можно подавать практически на все электроприборы напрямую, за исключением котлов отопления, циркуляционных насосов системы отопления, дорогой аудио- и видеотехники и другой аппаратуры, у которой высокие требования к качеству напряжения. Перед такими приборами можно поставить ИБП оn-line типа, который за счёт двойного преобразования формирует на выходе чистую синусоиду. Если установить стабилизатор напряжения после генератора, то он рано или поздно сломается и перестанет исправлять напряжение, поступающее от электрогенератора. Ток от генератора нужно заводить в дом в обход или после стабилизатора, либо через байпас.

Исключение — инверторные генераторы, с их помощью получают переменный ток, который сравним по качеству с током от стационарной сети. После него не нужны стабилизация или исправление формы напряжения.

Существует только одна модель стабилизатора, который может менять форму напряжения от генератора и стабилизировать напряжение после электрогенератора, — аппарат серии СДП-1/1-3-220. Он сделан на основе ИБП оn-line типа и идеально стабилизирует ток как от генератора, так и от стационарной сети, кроме стабилизации напряжения, он не пропускает высокочастотные импульсы.

К стабилизатору нельзя подключать сварочный аппарат. Если в вашей электрической сети напряжение отличается от 220 В, но нужно работать со сварочным аппаратом, то можно применить ЛАТР — электромеханический автотрансформатор. Следует вручную установить необходимое значение напряжения, но при этом следить, чтобы в сети оно не менялось, иначе будет изменяться и на выходе после ЛАТР, что может привести к поломке техники, подключённой к автотрансформатору.

Первым шагом при выборе стабилизатора является определение количества фаз. Если к дому подходит 2 провода (фаза, нейтраль) — это признак однофазной сети, если 4 провода (три фазы, одна нейтраль) — трёхфазной сети. Соответственно, на однофазную сеть нужно устанавливать однофазный прибор, на трёхфазную — трёхфазный стабилизатор переменного тока.

Если вы хотите защитить все электрические приборы в доме, то стабилизаторы устанавливают сразу после счётчика электроэнергии и автоматов защиты по току. Если нет потребности в стабилизации напряжения во всём помещении, то можно приобрести аппараты небольшой мощности перед телевизором, котлом отопления, насосом, холодильником или микроволновой печи. Очень часто в частные дома заведена трёхфазная сеть с напряжением 380 В, а по дому разведены три фазы по 220 В, тогда рационально установить 3 однофазных стабилизатора. Если нужно защитить трёхфазный электроприбор (котёл, двигатель, станок), то лучше использовать 1 трёхфазный прибор или 3 однофазных стабилизатора на коммутационной стойке с БКС (блоком контроля сети). Качественные трёхфазные стабилизаторы в одном корпусе изготавливают итальянская фирма Ortea под ТМ Orion и Orion Plus, российская компания «Штиль» выпускает приборы, рассчитанные на небольшую мощность (3600, 6000 и 9000 ВА, серия R-3). Трёхфазный стабилизатор в одном блоке содержит три однофазных, по сути, это 3 однофазных аппарата. Российские производители Progress, Lider, «Штиль» выпускают трёхфазную технику по следующей схеме: три однофазных стабилизатора, объединённых общим блоком или стойкой.

После того, как определено количество фаз, нужно выбрать необходимую мощность. Оптимальный вариант: покупатель знает, какая мощность должна быть у прибора, например, известна общая разрешённая мощность подключения дома к магистральной линии электропередач.

Второй вариант определения мощности: исходя из силы тока входных автоматов. Силу тока в амперах нужно умножить на 220 В, и получим мощность в Вт. В трёхфазной сети мощность следует умножить на 3, получится суммарная трёхфазная мощность.

Третий способ: вычислить суммарную мощность всей бытовой техники в помещении. При подсчёте учитывается фактор пусковых токов. Пусковые токи дает техника, в составе которой есть электрический двигатель, насос или компрессор. Двигатель при запуске потребляет мощность в 2-6 раз больше номинальной, следовательно, мощность этих электроприборов нужно считать с учетом пусковых токов. Пусковые токи длятся не более секунды, но они существенно влияют на нагрузку, и пренебрегать ими при выборе стабилизатора ни в коем случае нельзя.

Краткий перечень электроприборов, у которых есть пусковые токи:

  • холодильник (примерно 1 кВт при запуске, номинальная мощность — 200–300 Вт) — рекомендуются стабилизаторы Штиль R1200, Progress 1500T;
  • микроволновая печь (1,6 — 2 кВт) — можно установить Progress 2000T, Штиль R2000;
  • стиральная, посудомоечная машины (2,5 кВт) — стабилизатор мощностью 3000 ВА;
  • глубинные насосы, насосные станции (2,5 — 3 кВт) — подойдет стабилизатор мощностью 5000 ВА;
  • телевизор, кинескопный тип (300 Вт) — Штиль R600;
  • телевизор ЖК (250 — 300 Вт) — Штиль R400 или R600;
  • аудио- и видеотехника — высокоточные стабилизаторы «Штиль» серии SPT, Progress серии L, SL;
  • котлы отопления (150-200 Вт) — быстродействующие стабилизаторы на симисторах Штиль R400ST, R600ST и R1200SPT.

Следующий шаг при выборе стабилизатора — уточнение проблемы с напряжением в магистральной сети.

Если отклонение параметров от нормы небольшое (входящее напряжение находится в границах 155 — 260 В), то устанавливают базовые стабилизаторы «Штиль» R серии, Progress T серии, Lider W-30, Volter — Ш серии. Когда напряжение слишком низкое или высокое, то следует рассмотреть аппараты специализированных серий: Progress TR (Псков), Lider W-50, Volter ШН или Ш.

Если наблюдается мерцание света, или в помещении много дорогой и требовательной к качеству напряжения техники, то нужно рассматривать стабилизаторы напряжения с высокой точностью работы и небольшой погрешностью: Progress серий L или SL, Lider серий SQ или SQ-I, Volter серий ПТ или ПТТ.

Если в доме установлено большое количество техники с пусковыми токами: глубинные насосы, холодильники, мойка Kohler и т.д., то рекомендуем рассмотреть стабилизаторы, выдерживающие большие перегрузки по пусковым токам. К таким аппаратам относят устройства Progress серий L, SL и SL-20, в которых установлено 2 трансформатора, благодаря чему они могут выдерживать перегрузку в размере 400 %.

Все серии украинских стабилизаторов Volter имеют возможность выдерживать перегрузку до 300 %. Стабилизаторы, изготовленные на заводе Varcon (Москва), могут кратковременно работать с перегрузкой, превышающей номинальную мощность в 7 раз.

После того, как были описаны алгоритмы подбора мощности стабилизатора напряжения, приведены примеры подбора моделей аппаратов, нужно определиться, где он будет установлен: в отапливаемом, неотапливаемом помещении или на улице. При температуре ниже нуля могут работать украинские стабилизаторы Volter (до −40 ˚С), итальянские однофазные стабилизаторы Vega (до −25 ˚С), трёхфазные итальянские аппараты Orion и Orion Plus (до −25 ˚С).

Если требуется установить аппарат на улице, то лучше приобрести металлический шкаф с вентиляционными отверстиями. Однако внутрь не должны попасть пыль и вода. Лучше всего установить в шкафу стабилизаторы Volter, они лучше других работают в сложных климатических условиях. Остальные производители качественной техники изготавливают стабилизаторы для работы при температуре выше нуля, но их можно устанавливать в неотапливаемом помещении.

Если вы уезжаете зимой с дачи, то стабилизатор лучше отключить и утеплить непыльным теплоизоляционным материалом, чтобы вентиляторы не забились пылью. Когда вы будете приезжать на дачу в зимний период, то сначала нужно просушить и прогреть помещение, а затем включить аппарат. Если вы включаете обогревательные приборы, то лучше включать электропитание через байпас, а после прогрева переключить байпас на работу через стабилизатор напряжения.

Есть второй способ эксплуатации стабилизаторов при температуре ниже нуля, не приспособленных для этого: аппарат должен всегда находиться под нагрузкой и в помещении с минимальной циркуляцией воздуха. Элементная база и трансформатор будут прогревать воздух внутри стабилизатора напряжения, также рядом со стабилизатором можно разместить небольшой нагревательный элемент или мощную лампу накаливания.

Какой тип стабилизатора напряжения выбрать? Есть два типа аппаратов: электромеханические и электронные, у каждого типа есть свои плюсы и минусы.

Принцип работы электромеханических аппаратов заключается в перемещении токосъёмного контактора по обмотке автотрансформатора. Достоинства данного типа агрегатов:

  • высокая точность работы (+/- 0,5 %),
  • плавность стабилизации,
  • надёжность,
  • работа при температуре ниже 0 ˚С,
  • выдерживают перегрузку до 200 % от номинальной мощности.

Их недостатки:

  • меньшая скорость срабатывания по сравнению с электронными стабилизаторами,
  • износ токосъёмных контакторов (периодически их нужно будет менять, но замену можно произвести быстро и недорого).

Также «слабым звеном» электромеханического стабилизатора является сервопривод (электромотор). Его замена не затруднительна, и ломается он крайне редко. Надёжные электромеханические стабилизаторы выпускает итальянская компания Ortea под торговыми марками Vega, Orion и Orion Plus.

Электронные стабилизаторы напряжения переменного тока

Обмотки автотрансформатора включаются и выключаются с помощью полупроводниковых элементов симисторов или тиристоров, у более дешёвых моделей — с помощью электронных реле. Их достоинства: высокая скорость срабатывания за счет работы полупроводниковых ключей, долговечность ключей, в конструкции нет механических узлов, испытывающих износ. Недостатки: ступенчатая стабилизация, чувствительность к условиям работы полупроводниковых элементов.

По принципу установки можно выделить три типа стабилизаторов: напольные; напольные с возможностью крепления на стену; напольные с возможностью установки на коммутационную стойку или на стену.

К стабилизаторам можно приобрести дополнительные аксессуары: байпас, коммутационную стойку и БКС. Байпас — это устройство, с помощью которого можно переключать переменный ток: он идёт через стабилизатор напряжения или в обход, ток переключается с помощью ручного тумблера на байпасе. Данное устройство нужно применять, когда требуется пустить ток в обход стабилизатора при электроснабжении от генератора.

Второй пример: работа со сварочным аппаратом. В этом случае байпас даёт возможность проводить какие-либо работы с стабилизатором, профилактический ТО, ремонт или замену проводки без коммутации. Коммутационные стойки применяют для трёхфазной сети, они обеспечивают удобство монтажа 3 стабилизаторов (каждый на свою фазу, у стойки общая клеммная колодка). Есть 4 вида стоек:

  • пустая — для монтажа и коммутации;
  • с байпасом;
  • с байпасом и БКС;
  • с БКС без байпаса. БКС — блок контроля сети, который отключает все стабилизаторы, если прекращается электроснабжение на одной фазе, или если параметры напряжения выходят за границы стабилизации. БКС нужен, когда к трёхфазному стабилизатору подключают трёхфазную нагрузку в 380 В: станок, насос, печку. Для этого вида аппаратуры требуется постоянное питания по всем трём фазам, прерывание снабжения хотя бы на одной из фаз исключено. Для частных домов, к которым подводятся три фазы, но внутри дома разводка выполнена по однофазной схеме, установка БКС не требуется. Залогом долгой работы стабилизатора напряжения являются следующие условия:
  • соответствие температурного режима окружающей среды,
  • работа без перегрузок по мощности,
  • правильно подобранный тип стабилизатора (соответствует условиям параметров напряжения в стационарной электросети).

Главный показатель качества и надёжности — оптимальная цена стабилизатора напряжения. Если показатели работы аппарата указаны высокие, но при этом он отличается низкой стоимостью, то значит произведен в Китае, даже если в графе «Производитель» указана другая страна. Китайские стабилизаторы заказывают российские компании, и их поставляют исключительно в СНГ, требований по качеству нет, кроме одного: минимально возможная цена. Качественную технику для стабилизации напряжения выпускают в России, Италии и Украине, дешёвую — в Китае. В других странах нет заводов по производству стабилизаторов, есть лишь торговые марки, которые там зарегистрированы. Качественный стабилизатор напряжения переменного тока — это основной элемент безопасности вашего дома, электрической техники, залог спокойной и комфортной жизни. Не экономьте на безопасности!


stabmart.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
