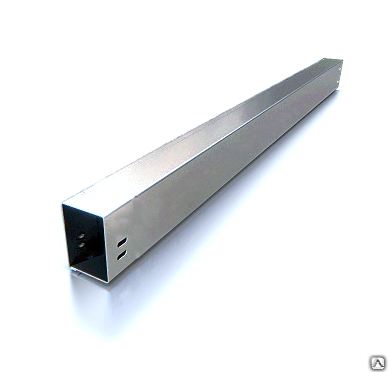

Короба металлические ТУ36.1109 2011
Короба металлические предназначены для прокладки проводов и кабелей открытых электропроводок и открытой прокладки кабельных линий. В номенклатуру коробов входят готовые для сборки элементы, обеспечивающие создание трассы с необходимыми поворотами и разветвлениями в горизонтальной и вертикальной плоскостях: короба прямые, угловые, тройниковые, крестообразные, переходные, заглушки торцевые, зажимы и скобы.
Короба металлические соответствуют ТУ36.1109 2011.
Короба устанавливаются на сборных кабельных конструкциях, на элементах строительных и технологических конструкций.

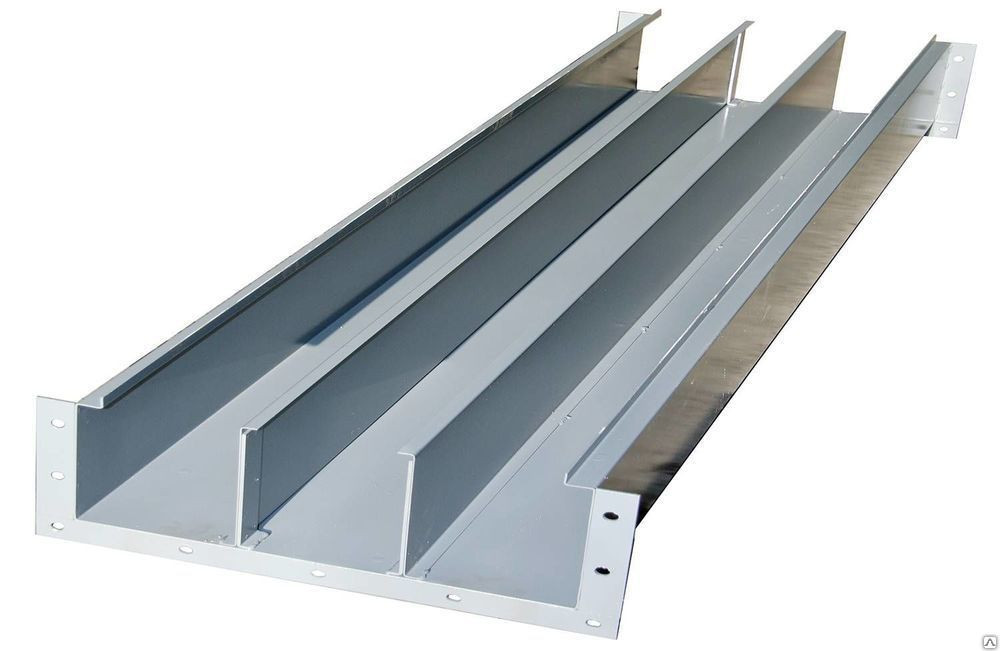

Короба изготавливаются одноканальные и двухканальные (по заказу возможно увеличение количества каналов).
Крышки, соединители и крепежные элементы входят в комплект поставки.
Длина секций прямых 2000 мм, 2500 мм и 3000 мм.
Степень защиты по ГОСТ14254 – IP30.
Эксплуатация при температуре от -60 до +50 градусов Цельсия (протокол испытаний для изделий из оцинкованного листа).
| № | Варианты исполнения по защитному покрытию | Клим. исполнение по ГОСТ 9.104 и ГОСТ 9.032 |
|---|---|---|
|
1 |
ГРУНТ ГФ-021 |
– |
|
2 |
ЭМАЛЬ ХВ-124 ГОСТ 10144 |
У1, Т1 |
|
3 |
ЭМАЛЬ ПФ-115 ГОСТ 6465-76 |
У1, УХЛ1 |
|
4 |
Полимерно-порошковая краска ПКП-101 |
Т1 |
|
5 |
Из оцинкованного листа по ГОСТ 14918 |
У1 |
В зависимости от назначения основные элементы коробов подразделяются на:
Примеры записи обозначения продукции при ее заказе и в документации другой продукции:
1.Короб с поперечным сечением 100х100 покрытый грунтом:
2.Угольник с поперечным сечением 100х100 с цинковым покрытием (из оцинкованного листа):
3.Тройник с поперечным сечением 100х100 покрытый эмалью для климатического исполнения У1:
4.Переходник с поперечным сечением 150х100х100 покрытый эмалью для климатического исполнения Т1:
5.Короб с поперечным сечением 100х100 покрытый полимерно-порошковой краской ПКП-101 для климатического исполнения Т1:
Короба серии СП изготавливаются из листа толщиной 1,5 мм. Короба серии СПМЛ в стандартном исполнении изготавливаются из листа тощиной 1,2 мм, но могут быть, по желанию заказчика, изготовлены и из листа толщиной 1,0 мм и 0,8 мм.
При этом в обозначение короба дабавляется указатель толщины металла, например: “СПМЛ 100х100 цут S=0,8”.
Данные по распределённой нагрузке приведены для прямых секций длиной 2000 мм, расстояния между опорами 3000 мм и равноудалённом расположении места соединения секций от опор.
| Размеры поперечного сечения, мм | Интенсивность распределенной нагрузки Н/м (кГ/м) | ||||
|---|---|---|---|---|---|
| ширина | высота | S = 0,8 мм | S = 1,0 мм | S = 1,2 мм | S = 1,5 мм |
|
60 |
40 |
26 (2,6) |
33 (3,3) |
40 (4) |
– |
|
50 |
50 |
33 (3,6) |
41 (4,1) |
50 (5) |
– |
|
100 |
50 |
47 (4,7) |
58 (5,8) |
70 (7) |
100 (10) |
|
100 |
100 |
80 (8,0) |
100 (10) |
120 (12) |
150 (15) |
|
150 |
100 |
133 (13) |
166 (16) |
200 (20) |
250 (25) |
|
150 |
150 |
153 (15) |
191 (19) |
230 (23) |
280 (28) |
|
200 |
100 |
180 (18) |
225 (22) |
270 (27) |
300 (30) |
|
200 |
200 |
213 (21) |
266 (26) |
320 (32) |
400 (40) |
|
300 |
100 |
– |
– |
480 (48) |
600 (60) |
|
400 |
100 |
– |
– |
320 (32) |
600 (60) |
|
300 |
150 |
– |
– |
480 (48) |
800 (80) |
|
300 |
200 |
– |
– |
320 (32) |
400 (40) |
|
400 |
150 |
– |
– |
640 (64) |
800 (80) |
Схема сборки коробов
В коробах провода и кабели допускается прокладывать многослойно с упорядочением и произвольным (россыпью) взаимным расположением.
Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам включая изоляцию и наружные оболочки, не должна превышать: для глухих коробов 35% сечения короба в свету; для коробов с открываемыми крышками 40% (ПУЭ п.2.1.61).
Монтаж должен выполняться таким образом, чтобы в находящихся в поле зрения кабельных лотках и коробах прогиб не превышал 1/200. В используемых в промышленности и находящихся вне поля зрения кабельных лотках и коробах прогиб не должен превышать 1/100. При расчете прогиба дополнительно принимается в расчет примерно 50% от существующей нагрузки
При монтаже коробов следует учитывать нагрузочную способность опорных элементов,а также прочность крепежных и облицовочных материалов.
Установленный срок службы коробов до замены – 20 лет при условии применения типа покрытия, соответствующего условиям эксплуатации У1, УХЛ1 и Т1, и восстановления его по мере разрушения. Критерием предельного состояния коробов является наличие пятен ржавчины на всей поверхности несущего профиля коробов при глубине очагов коррозии более 0,2 мм.
Полный каталог продукции можно скачать здесь.
Кабельный короб оцинкованный неперфорированный с крышкой TKS
Общие характеристики
Системы кабельные короба серии E-Line TKS используются для прокладки внутри зданий. Производятся предварительно оцинкованными и оцинкованных методом погружения.
Благодаря особой замковой системе выполняется легкая установка крышки на короб. Довольно простой монтаж модулей системы кабельных коробов.
В результате монтажа кабелей как в установках с током низкого напряжения, так и в установках с током высокого напряжения, работает встроенная система ВЧ уплотнения кабельной линии, которая обеспечивает надежную, легкую и быструю установку.
С целью увеличения сопротивления края канала загнуты во внутрь и выполнены из неперфорированного металла.
Заземление канала (обеспечение непрерывной электропроводности цепи) является важным вопросом как для телефонных кабелей, так и для кабелей для передачи данных.
В системе кабельных каналов и специальных кабельных коробов с EAE покрытием над дополнительными точками направляющих и возвратных модулей имеется непрерывная сеть заземления и узлы (соединения), обеспечивающие трансрезистентность. Модельный ряд наших продуктов также имеет товары с такими узлами.
Для защиты кабеля его края имеют надежную гладкую структуру.
Технические характеристики
Производится из листового материала толщиной 1,2 и 1,5 мм. На заказ могут производиться в окрашенном виде. Высота короба H = 50 – 75 – 100 и 150 мм и ширина короба 50-75-100-150-200 мм.
Кабельный короб – один из видов монтажных устройств, применяемых для создания структурных кабельных сетей. Он представляет собой П-образный жёлоб, в который укладываются кабели.
В отличие от кабельных лотков, короб в обязательном порядке снабжен крышкой. Прежде всего это связано с требованиями государственного стандарта ГОСТ Р МЭК 61084-1-2007, предъявляемым к металлическим кабельным коробам.
На рынке представлены множество кабельных коробов разных форм и размеров, полностью закрытых и с перфорацией. С их помощью можно подобрать оптимальное решение для потребностей бизнеса.
Компания «Селект» может помочь в выборе необходимого металлического короба, представляя богатый выбор продукции как отечественных, так и зарубежных производителей. Купить металлические оцинкованные короба можно по доступным ценам.
Можно подобрать подходящий металлический короб надлежащего класса защиты под любые задачи. Проводка кабелей на промышленную площадку или организация сети в офисе. Богатый ассортимент продукции гарантирует, что достойное решение задач будет найдено.
Что бы ни понадобилось, качественный крепёж или короб кабельный оцинкованный, цена
вас приятно удивит.
Классификация кабельных коробов
Кабельные короба классифицируют по материалу, из которых они были изготовлены, по механическим свойствам, по температуре, которую они способны выдерживать без потери качеств, по уровню сопротивления огню и электричеству, по исполнению защиты от внешних воздействий, по уровню защиты: от проникновения твердых предметов, от проникновения воды, от коррозии и солнечной радиации.
Существует также классификация по способу крепления крышки.
Классификация по материалу изготовления подразделяет кабельные короба на металлические, произведенные из композитных материалов, выполненные из композитных материалов.
По уровню механических воздействий кабельные короба подразделяют на способные выдержать лёгкое, среднее, тяжелое и очень тяжелое воздействие.
Температурные характеристики лучше уточнять в спецификации. Поскольку допустимые температуры для хранения, монтажа и эксплуатации могут сильно различаться у разных моделей. При этом общий диапазон у них может быть примерно одинаковым.
По уровню сопротивлению электричеству выделяют короба, обладающие изолирующими свойствами и короба, такими свойствами не обладающими.
По уровню защиты от попадания твердых предметов классификация ведется по размеру предметов, попадание которых кабельная коробка способна предотвратить. Выделяют защиту от предметов в двенадцать с половиной миллиметров, двух с половиной миллиметров, одного миллиметра и пылезащиту.
Отдельно выделяются специализированные пыленепроницаемые короба.
Похожим образом классифицируются кабельные короба с разной степенью защиты от проникновения воды. Существуют короба, защищенные от дождя, от прямых струй воды, от вертикально падающих капель, от брызг, а также короба, не обладающие защитой вовсе.
Классификация по уровню защиты от коррозии и загрязнения подразумевает наличие уровней защиты: высокий, средний и низкий. Защита также подразделяется на внешнюю и внутреннюю.
То же самое и относится к защите от солнечной радиации. Разделение по уровням. Единственное отличие – существуют короба, у которых отсутствует защита.
Классификация по способу крепления крышки предельно проста. Единственный критерий – нужен ли специальный инструмент, чтобы эту крышку снять.
Эту и другую важную информацию можно прочитать в спецификации от производителя.
Преимущества металлических кабельных коробов
Металлические короба не пользовались бы спросом, не имей их применение очевидных преимуществ.
Самые основные:
- ♦ Облегчает укладку электросетей в помещении.
- ♦ Лучше подходит для защиты кабелей от воздействия внешней среды и механических повреждений.
- ♦ Оцинкованные металлические короба менее пожароопасные.
- ♦ Уложенный в короба кабель легко доступен для ремонта.
- ♦ Можно легко уложить дополнительный кабель в короб.
- ♦ Обеспечивает заземление.
- ♦ Помогает изолировать сеть от магнитных помех.
- ♦ Скрывает кабельную инфраструктуру, улучшая вид помещения.
Конкретные достоинства и недостатки короба будут зависеть от материалов, из которых изготовлен короб, а также особенностей конструкции. В случае металлических кабельных коробах мы говорим об алюминии, оцинкованной и нержавеющей стали.
Стальные короба, что оцинкованные, что из нержавейки обладают повышенной огнестойкостью, высокой несущей способностью и продолжительным сроком эксплуатации.
Скорее поменяются потребности бизнеса, что приведет к необходимости модернизации системы, чем износится кабельный короб из стали.
Помимо способности выдерживать высокие механические нагрузки и устойчивости к коррозии, стальные короба невосприимчивы к воздействию грызунов и насекомых.
Что касается огнеупорности, то кабельные короба из стали способны выдерживать воздействие открытого огня в течение часа. А если короб ещё и глухого типа, то он сам по себе послужит препятствием к распространению возгорания.
Оцинкованная и нержавеющая сталь
Оцинкованная сталь широко применяется при производстве кабельных коробов. Будучи сравнительно дешевле коробов из нержавеющей стали, она, тем не менее, обладает большинством достоинств последней.
Большая механическая устойчивость, большой срок службы и сопротивление коррозии делают её отличным выбором. Однако, толщина слоя цинка, наносимого на сталь, варьируется в зависимости от модели и производителя.
В любом случае, кабельные короба металлические оцинкованные – достойный выбор для решения бизнес-задач в умеренно агрессивных средах.
Поэтому в помещениях с агрессивной химической средой предпочтительнее использовать короба из нержавеющей стали.
Требования к металлическому кабельному коробу
Общие требования, предъявляемые государственным стандартом к металлическому кабельному коробу, заключаются в том, что он должен, во-первых, обеспечивать механическую защиту кабеля, а, во-вторых, защищать людей от электрического воздействия.
Все компоненты металлического короба должны быть устойчивы к механическим повреждениям. Соответствие этим требованием выявляется на специальных испытаниях.Разумеется, существуют требования к маркировке продукции, но гораздо важнее требования к конструкции кабельных коробов.Края и поверхность коробов не должны повреждать кабели. То же касается винтов, шпилек и других крепежных элементов, которые должны быть установлены таким образом, чтобы этого не допустить.
Все металлические части коробов, которые могут находиться под напряжением вследствие повреждения изоляции, должны иметь возможность присоединения к защитному проводнику.Это требование не касается винтов и других мелких крепёжных материалов, даже если остальная коробка изготовлена из изоляционных материалов.Перегородки и другие подобные элементы коробов должны быть съемными, надежно зафиксированными так, что механическое и термическое воздействие не сможет их сместить в нормальных условиях работы.Короба должны иметь определённый уровень механической прочности. Они проходят специальные испытания на воздействие ударов, продольный прогиб и другие.
Где применяются металлические кабельные короба?
Металлические кабельные короба, особенно в «глухом» исполнении, обладают хорошим уровнем защиты будь то защита от огня или механического воздействия.Именно поэтому их часто можно увидеть на производственных площадках. Они могут смонтированы в вертикальной, горизонтальной или даже наклонной плоскости – наличие большого количества крепёжных аксессуаров позволяет осуществлять даже самый сложный монтаж.
Глухие кабельные короба обычно монтируют в производственных цехах с большим количеством оборудования. Проходы между цехами также являются популярным выбором для монтажа кабельных коробов. Другими местами, где можно увидеть смонтированные кабельные короба, являются пространства межу электрическими блоками, станции управления, подвалы жилых и производственных зданий, а также насосные отделения.
Кабельный короб металлический – хороший выбор для решения задач на производстве.
Достоинства и недостатки перфорированных кабельных коробов
Достоинства глухих коробов понятны и очевидны, равно как и области их применения. Однако, перфорированные кабельные короба выпускаются производителями не просто так.Для начала отметим, что перфорированные короба действительно обеспечивают меньшую защиту по сравнению с глухими коробами. Но есть и достоинства: перфорированные короба меньше весят, что позволяет ускорять монтаж, да и стоимость их ниже.
Областью применения этих кабелей являются вводно-распределительные устройства. Перфорированные кабельные короба помогают структурировать кабеля в распределительных щитах, телекоммуникационных шкафах и щитах управления. Благодаря перфорированным стенкам значительно упрощается разводка кабеля. Существуют модели перфорированных кабель коробов с крышкой. Крышка так же может быть перфорирована, зависит от модели.
Монтаж кабельных коробов
Существует два подхода к прокладке: скрытый и открытый. Первый применяется в основном в помещениях с повышенными эстетическими требованиями: в офисах, в жилых зданиях и так далее.Второй больше применяется на производстве, там, где защитные свойства кабельных коробов будут иметь большее значение просто в силу условий. Короб кабельный металлический с крышкой – поможет уберечь кабели в условиях производства. Разумеется, при монтаже коробов требуются предварительные расчеты, конкретный монтаж будет крайне зависеть от топологии структурной кабельной системы.
Однако, в самом общем виде монтаж будет выглядеть так:
- ♦ Основание короба помещается на кабельные конструкции/эстакаду.
- ♦ Под короб подкладывается хомут в месте соединения.
- ♦ Хомут крепится к коробу с помощью болтов, гаек или иных крепёжных приспособлений.
- ♦ Кабель прокладывается по коробу.
- ♦ Первый короб накрывается крышкой.
- ♦ На крышку накладывается верхняя часть хомута, которая также закрепляется.
Важный момент, на который стоит обратить внимание: при организации скрытой проводки среди горючих материалов использование стальной кабельной коробки является обязательным. Примером может стать скрытая проводка в стенах деревянного дома.
Кроме того, необходимо добавить, что при монтаже глухих кабельных коробов нужно рассчитать всё так, чтобы внутри не скапливалась влага.
Применение кабельных коробов при создании СКС
В большинстве ситуаций, когда без использования кабеленесущих систем действительно не обойтись, большое значение приобретает проектирование.
При проектировании нужно руководствоваться принципами, следуя которым, можно будет создать эффективную структурированную кабельную систему.
- ♦ Принцип универсальности. Это означает, что проектируемая система должна подходить для прокладки разных типов кабелей, например и телефонных и кабелей сигнализации. Может меняться лишь специфика используемого оборудования и аксессуаров.
- ♦ Хорошо организованная структура. Можно использовать дополнительное оборудование для создание обособленных подсистем, в том числе дублирующих.
- ♦ Должен закладываться ресурс для расширения сети. При возрастании потребностей клиента система должна иметь задел, позволяющей справиться с возрастающей нагрузкой. Иными словами, каждое увеличение нагрузки не должно требовать полной переделки всей системы с нуля.
- ♦ Простота модернизации системы. При изменении потребностей клиента. Существующая система должна быть достаточно гибкой, чтобы замена некоторых элементов или использование дополнительного оборудования, позволяла бы справляться с возрастающей нагрузкой.
- ♦ Принцип изолированности. Вывод из строя отдельных элементов системы должен минимально воздействовать на работоспособность системы в целом.
Использование кабеленесущих коробов поможет добиться максимальной стандартизации, повысить эффективность обслуживания и управления. Облегчение иерархического упорядочивания подсистем также станет положительной стороной их использования. Особенно это актуально для разделения на внешние и внутренние магистрали здания. Кабеленесущие коробы, применяемые при построении полноценной структурной кабельной системы, буду зависеть от её топологии.
Варианты топологии:
- ♦ Иерархическая звезда.
- ♦ Кольцо.
- ♦ Шина.
- ♦ Решетчатые и полносвязные структуры.
СКС строится с использованием древовидной топологии. Рекомендуется объединять резервным кабелем оборудование одного иерархического уровня. Это обеспечивает повышенную надежность всей системы, а также возможность новой конфигурации.
Топология «Звезда» применяется для нескольких зданий, но может использоваться и в одном.
Немаловажную роль играют особенности подсистем. Так, внешние магистральные подсистемы реализуются на оптическом кабеле. Внутренние магистральные подсистемы одинаково используют оптический и симметрический кабель. Горизонтальная магистральная подсистемы строятся на четырех парных симметричных кабелях.
Исходя из этого и должна подбираться тип кабеленесущих коробов. Облегчает задачу то, что все подсистемы строятся на одних принципах и принципиальные различия между ними минимальны.
Аксессуары для кабельных коробов
В работе по прокладке кабельных трасс, особенно если предстоит осуществлять сложный монтаж, не обойтись без дополнительных крепёжных аксессуаров. Вот некоторые из тех, что могут понадобиться:
- ♦ Соединительные муфты.
- ♦ Боковые держатели.
- ♦ Дистанционные скобы.
- ♦ Регулируемые потолочные скобы.
- ♦ Трапециевидные крепления.
- ♦ Потолочные подвесы для кабельных лотков.
- ♦ Стойки и опорные кронштейны.
- ♦ Болты и зубовые стрежни.
- ♦ Настенные скобы.
- ♦ Распорки.
- ♦ Углы и повороты для кабель-каналов.
- ♦ Заглушки и крышки для кабель-каналов.
- ♦ Переходники для кабель-каналов.
- ♦ Разветвители для кабель-каналов.
Наличие подобных аксессуаров поможет смонтировать кабельные короба в любой плоскости: вертикальной, горизонтально, под наклоном. Правильно подобрать аксессуары помогут менеджеры компании «Селект». Ассортимент всевозможных хомутов, болтов и иных приспособлений для монтажа столь велик, что разобраться бывает достаточно сложно.
Текущие цены
События 20022 года стали причиной повышенной инфляции во всей экономике. Несмотря на то, что рынок кабеленесущих систем постоянно растет и свою продукцию предлагают многие отечественные и зарубежные производители, избежать роста цен не удалось и этому сегменту.
Сейчас многие поставщики пересматривают цены и поэтому стоимость товаров, обозначенная в каталогах и на сайтах интернет-магазинов не всегда будет актуальной.
В этой ситуации особо важной становится работа поддержки и профессионализм консультантов, которые помогут подобрать наиболее выгодную конфигурацию продукции для решения ваших бизнес-задач.
В настоящий момент на рынке присутствуют следующие производители:
- ♦ OBO Bettermann, Германия → Липецкая область
- ♦ Oglaend System, Норвегия → Ленинградская область
- ♦ PUK Group, Германия → Московская область
- ♦ ЕАЕ Electrik, Турция → Владимирская область
- ♦ ДКС
- ♦ IEK GROUP
- ♦ Ostec
- ♦ КМ Профиль
- ♦ EKF
Компания «Селект» предлагает широкий выбор металлических кабельных коробов в любой конфигурации. Консультанты компании помогут подобрать оборудование и все необходимые аксессуары, максимально адаптированные под ваши задачи.
Купить металлические кабельные короба можно по доступным ценам, а большой выбор поможет собрать оптимальный комплект по соотношению цены, функциональности и качества. Компания работает с физическими и юридическими лицами по всей России.
Профессиональные менеджеры подскажут наиболее подходяще марки металлических коробов под условия конкретного заказчика. Кабельные трассы снаружи промышленного предприятия? В компании «Селект» подберут подходящие марки кабельных коробов, способные выдерживать монтаж и работу в климатических условиях заказчика.
Агрессивная среда? Тогда нужен короб с достаточной степенью защиты от коррозии. Рабочее помещение со многими механизмами и постоянными перемещениями персонала. В этом случае понадобится короб с повышенной механической устойчивостью и хорошим уровнем электрической защиты.
Если нужны короба для скрытого размещения кабелей в офисе. Подобрать подходящие варианты можно без особых проблем.
Опытные менеджеры компании «Селект» помогут сэкономить время заказчика.
Обладая пониманием того, как нужно ориентироваться в огромном море кабельных коробов, крепёжных аксессуаров и иной продукции в любой конфигурации.
Кабельные короба металлические купить просто – достаточно обратиться в «Селект»
Лоток кабельный неперфорированный с крышкой
Лоток оцинкованный неперфорированный – простейшая конструкция из оцинкованной стали для укладки кабеля. Конструктивная особенность выполнения обеспечивает высокие прочностные характеристики, защиту от пыли и грязи.
В нашей компании можно купить лоток неперфорированный 2 видов:
- Лоток неперфорированный замковый «Быстрый монтаж» (удобнее)
- Лоток неперфорированный «Стандарт» (дешевле)
На сайте представлены оптовые цены на лотки, крышки и крепежные элементы.
Используются для укладки кабелей и проводов напряжением до 1000 Вольт, при прокладке линий электропередач и монтаже электропроводок.
Лоток металлический неперфорированный может монтироваться на любую поверхность, способную выдержать массу лотка с уложенным кабелем.
Монтаж возможен как внутри помещений, открыто, под гипсокартоном, подвесными потолками, так и на улице.
Уникальная система позволяет выполнять сборку кабельной трассы одному монтажнику,
экономит до 60% времени на работу.
| Код товара | Наименование | Толщина стали | Длина | Вес м.пог | Цена м.пог |
| LO0034 | Лоток неперфорированный 50х50 мм | 0,55 мм | 3 м | 0,69 кг | 85 руб |
| LO0004 | Лоток неперфорированный 100х50 мм | 0,55 мм | 3 м | 0,9 кг | 109 руб |
| LO0014 | Лоток неперфорированный 150х50 мм | 0,55 мм | 3 м | 1,12 кг | 134 руб |
| LO0224 | Лоток неперфорированный 200х50 мм | 0,7 мм | 3 м | 1,70 кг | 203 руб |
| LO0243 | Лоток неперфорированный 300х50 мм | 0,7 мм | 3 м | 2,25 кг | 244 руб |
| LO0320 | Лоток неперфорированный 200х80 мм | 0,7 мм | 3 м | 2,07 кг | 326 руб |
| LO0371 | Лоток неперфорированный 100х100 мм | 0,7 мм | 3 м | 1,74 кг | 279 руб |
| LO0386 | Лоток неперфорированный 200х100 мм | 0,7 мм | 3 м | 2,29 кг | 380 руб |
| LO0394 | Лоток неперфорированные 300х100 мм | 0,8 мм | 3 м | 3,24 кг | 539 руб |
| ПОЛНЫЙ ПРАЙС-ЛИСТ | |||||
Классическое соединение с использованием соединительных пластин.
| Код товара | Наименование | Толщина стали | Длина | Вес м.пог | Цена м.пог |
| LO0095 | Лоток неперфорированный 50х50 мм | 0,55 мм | 3 м | 0,69 кг | 81 руб |
| LO0091 | Лоток неперфорированный 100х50 мм | 0,55 мм | 3 м | 0,9 кг | 104 руб |
| LO0167 | Лоток неперфорированный 150х50 мм | 0,55 мм | 3 м | 1,12 кг | 128 руб |
| LO1471 | Лоток неперфорированный 200х50 мм | 0,7 мм | 3 м | 1,70 кг | 191 руб |
| LO0175 | Лоток неперфорированный 300х50 мм | 0,7 мм | 3 м | 2,25 кг | 232 руб |
| LO1401 | Лоток неперфорированный 200х80 мм | 0,7 мм | 3 м | 2,07 кг | 293 руб |
| LO1181 | Лоток неперфорированный 100х100 мм | 0,7 мм | 3 м | 1,74 кг | 250 руб |
| LO1308 | Лоток неперфорированный 200х100 мм | 0,7 мм | 3 м | 2,29 кг | 340 руб |
| LO1907 | Лоток неперфорированные 300х100 мм | 0,8 мм | 3 м | 3,24 кг | 487 руб |
| ПОЛНЫЙ ПРАЙС-ЛИСТ | |||||
Крышки к кабельным лоткам
Обеспечиают дополнительную жесткость лотка, защелкивается без дополнительных приспособлений.
| Артикул | Наименование | Длина | Вес м.пог | Цена м.пог |
| LO0531 | Крышка неперфорированного лотка 50 мм | 3 м | 0,36 кг | 73 руб |
| LO0501 | Крышка неперфорированного лотка 100 мм | 3 м | 0,58 кг | 100 руб |
| LO0511 | Крышка неперфорированного лотка 150 мм | 3 м | 0,69 кг | 127 руб |
| LO0521 | Крышка неперфорированного лотка 200 мм | 3 м | 0,96 кг | 165 руб |
| LO0541 | Крышка неперфорированного лотка 300 мм | 3 м | 2,1 кг | 259 руб |
Все необходимые аксессуары и инструмент для монтажа в ассортименте.
- СХЕМА МОНТАЖА И АКСЕССУАРЫ
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
E-mail для заявок: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. Звоните: +7 (495) 772-33-15
Продажа из наличия и под заказ (3-10 дней), бесплатная доставка на объект, оперативность,
безналичный расчет с НДС – обращайтесь!
Окончательная стоимость зависит от объема заказа и условий поставки.
«ТК СнабЛидер» – кабельные лотки неперфорированные с крышками под ключ!
Распределительная коробка из неокрашенной оцинкованной стали, тип 1 (серия CSKOG)
Качественная продукция. Высокого качества обслуживания.
Английский | Français
Ресурсы продукта
- Спецификация
- Печать страницы
- Свяжитесь с нами
Ссылки
- Детали деталей (2D/3D CAD)
- Аналогичные продукты
- Альтернативные материалы
Сертификаты
- Файл UL № E65324
- Сертификат CSA. # LR21001
# LR21001Поделитесь этим продуктом
Применение
- Предназначен для коммерческого использования внутри помещений в качестве соединительной, тяговой или распределительной коробки.
Стандарты
- UL-50 Тип 1
- CSA Тип 1
- Соответствует:
- NEMA, тип 1
- МЭК 60529, IP20
Конструкция
- Штампованная и точечная сварка из стали G90 калибра 16.
- Крышки из плоской стали, крепящиеся винтами из плакированной стали.
- Пазы в виде замочной скважины позволяют снять крышку, не выкручивая полностью винты.
- Легко удаляемые выбивные отверстия со всех 4 сторон (размеры и расположение см. на чертежах).
- Сквозные отверстия сзади для настенного монтажа.
- Место заземления выбито на корпусе.
Отделка
- Корпус и крышка из неокрашенной оцинкованной стали.
Описание детали
Нажмите Деталь № , ниже, для получения подробной информации (например, чертежи изделия, инструкции по сборке, вес отгрузки)
| Корпус | |||
|---|---|---|---|
| Деталь № | ЧАС | Вт | Д |
| ЦСКОГ664 | 6.00 | 4.00 | |
| ЦСКОГ884 | 8.00 | 8.00 | |
| ЦСКОГ10104 | 10.00 | 10.00 | 4.00 |
| ЦСКОГ12124 | 12.00 | 4.00 | |
| ЦСКОГ18124 | 18.00 | 12.00 | |
| ЦСКОГ666 | 6.00 | 6.00 | 6.00 |
| ЦСКОГ886 | 8.00 | 6.00 | |
| ЦСКОГ10106 | 10.00 | 10.00 | |
| ЦСКОГ12126 | 12.00 | 12.00 | 6.00 |
| ЦСКОГ16166 | 16.00 | 6.00 | |
| ЦСКОГ16168 | 16.00 | 16.00 | |
| ЦСКОГ12128 | 12.00 | 12.00 | 8.00 |
00″>
6.00
00″>
4.00
00″>
4.00
00″>
8.00
00″>
6.00
00″>
16.00
00″>
8.00Аналогичные продукты
Распределительная коробка из неокрашенной оцинкованной стали типа 1
Винтовая крышка и без выбивных отверстий
Серия CSG
Альтернативные материалы
Распределительная коробка из мягкой стали типа 1
Винтовая крышка и выбивные отверстия
Серия CSKO
Нужна помощь? Свяжитесь с нами.
Данные могут быть изменены без предварительного уведомления.
© 2022. Hammond Manufacturing Ltd. Все права защищены.
Соединительные коробки – Handy Box
155 изделий
Grainger предлагает широкий выбор распределительных коробок, которые помогут вам удовлетворить широкий спектр различных потребностей в электропроводке. Выбирайте из множества размеров и форм, глубины ящиков от 1/2 до 4 дюймов и размещения от одного до шести групп. Когда вы работаете с электропроводкой и вам нужна электрическая коробка, обращайтесь в Grainger за качеством и долговечностью.
Компания Grainger предлагает широкий выбор распределительных коробок, которые помогут вам удовлетворить широкий спектр различных потребностей в электропроводке. Выбирайте из множества размеров и форм, глубины ящиков от 1/2 до 4 дюймов и размещения от одного до шести групп. Когда вы работаете с электропроводкой и вам нужна электрическая коробка, обращайтесь в Grainger за качеством и долговечностью.
Квадратные коробки
Коммутационные коробки
Ручные коробки
Surface Mount Boxes
Octagon Boxes
Gang Boxes
Square Boxes with Bracket
Octagon Ceiling Pan Boxes
Masonry Boxes
Data Boxes
Cable Boxes
Круглые потолочные ящики для поддонов
Восьмигранные ящики с кронштейном
Подшкафные ящики
МЕБЕРТА СОТКРЫТАЯ Ящики
6 . … | ||||||
| 6 …. | ||||||
| 6.10346 | ||||||
| . | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| .0116 | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| . | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
Загрузка. .. | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… |
| Loading… | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
Загрузка . .. | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| . | ||||||
| Загрузка… | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| . | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Загрузка… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… |
Загрузка . .. | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| .0356 Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| 6 … | ||||||
| 6 … | ||||||
| 6.10346 … | ||||||
. | ||||||
| Loading… |
| Loading… | ||||||
| Loading… | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
Loading. .. |
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading. .. | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| . | ||||||
| Loading… | ||||||
| Loading… |
Loading. .. | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| . | ||||||
| Загрузка … |
Loading. .. | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Loading… |
| Loading… | ||||||
| Loading… |
Загрузка . .. | ||||||
| 666699966999969999669996699966999669996699996999966999666999666999666999666996669. | 40116 40116 40116 40116 40116 4..0116||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… |
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
Загрузка . .. | ||||||
| Загрузка … | ||||||
| . | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… | ||||||
| Loading… |
| Loading… | ||||||
| Loading… | ||||||
| Loading… |
| Идет загрузка… |
0346Большие переносные контейнеры для хранения из оцинкованной стали
Оцинкованный гладкий ящик с алюминиевой крышей — наш самый популярный контейнер для хранения. Клиентам нравится, что им доступна коробка без ржавчины.
Другие компании продают окрашенные/покрытые порошком коробки.
Нажмите здесь, чтобы увидеть эти проблемы с качеством.
Основные характеристики:
15-минутная сборка – получите и арендуйте устройства в тот же день!
Конструкция из оцинкованной стали, основанная на более чем 20-летних исследованиях и разработках
Цельная (бесшовная) алюминиевая крыша ИЛИ
Крыша из оцинкованной гофрированной стали
Наружная фурнитура, дверные ручки и петли из нержавеющей стали
Большой дверной проем 76″Шx86″В
Нескользящий бамбуковый пол — в два раза прочнее фанеры, не содержит формельальдегида, предназначен для использования в любых климатических условиях
Большинство опций включены в базовую цену, потому что мы не экономим на каждом компоненте!
Стек 3 высотой при полной загрузке
Карманы для вилок
Опции:
Пользовательские знаки
Двери на обоих концах (или другие позиции)
Колеса
Электронная дорожка
Стяжные кольца
Вентс
Изоляция
Стальной пол с алмазным покрытием
Доступны индивидуальные размеры
Доступны индивидуальные цвета
Дополнительные характеристики:
Если вам нужно переносное хранилище для личных или деловых вещей, или вы хотите начать бизнес по хранению и аренде, оцинкованные переносные хранилища — это доступное решение.
Эти портативные устройства устанавливаются всего за 15 минут, и любой из компонентов может быть заменен.
Что такое оцинкованный переносной ящик для хранения
Оцинкованные переносные ящики для хранения представляют собой единицы хранения с полом, четырьмя стенками, дверью шириной 76 дюймов и высотой 86 дюймов и бесшовной крышей из алюминия или стали. . Их можно грузить на кузов грузовика в собранном или разобранном виде. Они могут стоять на бетонной подушке на открытом воздухе, что делает их удобным вариантом для временного хранения. Их можно загружать на большие стеллажи и размещать в вертикальном положении, подобно тому, как поддоны с товарами на складе размещаются на высоких стеллажах. Снаружи их можно пометить, чтобы их было легче найти на большом складе или во дворе. Внутри есть нескользящий бамбуковый пол, устойчивый к атмосферным воздействиям и устойчивый к скольжению. Они водонепроницаемы и огнестойки для безопасности и защиты.
Когда использовать оцинкованный ящик для хранения
Существует множество вариантов выбора гладкого переносного ящика для ваших нужд.
Если вы переделываете свой дом, этот тип хранилища можно установить на подъездной дорожке для хранения вашей мебели и вещей. Если вы планируете продать свой дом, агенты по недвижимости предлагают убрать как минимум одну треть вашего имущества, чтобы сделать пространство более привлекательным для потенциальных покупателей. Многие владельцы бизнеса покупают расходные материалы оптом или заранее готовят запасы к сезону пик. Переносной ящик для хранения может хранить лишние предметы, которые не помещаются на вашем рабочем месте или на полу вашего розничного магазина.
Кто использует портативные контейнеры для хранения?
Переносной контейнер для хранения — это контейнер, который можно транспортировать, забирать и доставлять на местный склад или в новый дом для хранения. Контейнеры для хранения долговечны, надежны и прочны и играют важную роль в обеспечении безопасности и сохранности вещей. Тем не менее, портативные контейнеры для хранения могут быть как для домашнего использования, так и для бизнеса.
Домовладелец может приобрести или арендовать переносной контейнер для хранения по разным причинам. Если вы хотите переехать в новый дом или город, и вам может потребоваться некоторое время, прежде чем переехать в новый дом, контейнер для хранения может служить безопасным местом для хранения ваших вещей. Если вы ремонтируете свой дом или строите новый дом, портативный контейнер для хранения поможет вам организовать и отслеживать. Вы можете настроить и построить дом из транспортных контейнеров, чтобы вести образ жизни с низкими эксплуатационными расходами и экономить деньги.
Если у вас есть строительная компания, вы можете превратить переносной контейнер в туалет или магазин. И вместо того, чтобы ваши рабочие перемещались с места на место в поисках еды, вы можете модифицировать контейнер, чтобы он действовал как фургон с едой, кафе или кофейня. Вы также можете модифицировать переносные контейнеры для хранения, чтобы они служили игровым домиком, мастерской или офисом, патио или террасой, бассейном, сауной, садом или отелем.
В чем разница между контейнерами для хранения, Conex и транспортными контейнерами?
Простота ведения бизнеса по всему миру и широкомасштабная глобализация играют важную роль в увеличении потребности в массовых перевозках, что приводит к увеличению использования морских контейнеров. И хотя компании производят морские контейнеры из разных материалов, контейнеры также имеют некоторые отличительные черты. Давайте устраним путаницу и разберемся в различиях между транспортными контейнерами, ящиками Conex и контейнерами для хранения.
Транспортные контейнеры
Как следует из названия, транспортные контейнеры представляют собой ящики, предназначенные для перевозки грузов по морю. Компании, производящие морские контейнеры, используют высококачественную сталь Corten, что гарантирует их долговечность. Этот материал идеально подходит для дальних поездок, так как через несколько лет сталь медленно подвергается коррозии.
Они также имеют жесткую конструкцию, повышающую их структурную целостность. И из-за этой особенности у этих контейнеров не может быть проблем с размещением тяжелых предметов, оборудования и техники, что делает их надежным, безопасным и лучшим вариантом для перевозки больших объемов. Они бывают стандартных размеров, которые варьируются от 20 до 40 футов, а их срок службы составляет от 16 до 18 лет из-за их высокой устойчивости к коррозии и ржавчине.
Контейнеры для хранения
Это контейнеры, используемые для хранения товаров. Тем не менее, транспортные контейнеры являются идеальным вариантом контейнера для хранения, поскольку они прочны и водонепроницаемы. Алюминиевые транспортные контейнеры являются наиболее распространенными типами контейнеров для хранения. Когда дело доходит до морских перевозок, эти контейнеры не самые лучшие; следовательно, вы можете использовать их для хранения личных вещей и коммерческих товаров.
Контейнеры для хранения бывают разных размеров, от 10 до 45 футов, со сроком службы от 5 до 10 лет.
Большинство миниатюрных контейнеров лучше всего подходят домовладельцам и предпринимателям, которые ищут компактный контейнер, в котором можно безопасно хранить свои товары. Большинство контейнеров для хранения имеют двери, которые складываются, как гаражи, для облегчения доступа.
Conex Containers
В 1950-х годах военные США использовали алюминиевые транспортные контейнеры для перевозки своих товаров из одной страны в другую. Однако эти контейнеры сильно пострадали при транспортировке. Это вынудило Транспортный корпус армии США создать контейнер из гофрированной стали, который был более прочным и безопасным, чем алюминиевые контейнеры.
Эти контейнеры хорошо зарекомендовали себя во время Корейской войны, что побудило Транспортный корпус армии США модернизировать их, чтобы они соответствовали их требованиям и нуждам. И через некоторое время контейнеры превратились в гибкие единицы, которые можно было эффективно штабелировать для хранения товаров и продуктов.
Каковы различные условия морских контейнеров?
Перед покупкой морского контейнера необходимо принять правильное решение. К сожалению, покупатели часто путаются при покупке контейнера. Тем не менее, понимание различных условий контейнеров и информация о классификации могут помочь вам приобрести контейнер, соответствующий вашим потребностям и предпочтениям.
Одноразовый или новый контейнер
Одноразовый контейнер — это совершенно новый контейнер с одной загрузкой. Эти контейнеры совершают только одну поездку, а затем продаются для других приложений и услуг хранения. Они являются отличным выбором для транспортировки, так как не подвергаются длительной обработке в порту или на судне. Если вы хотите приобрести контейнер для хранения, одноразовый контейнер — идеальный выбор, так как вы избежите проблем с обслуживанием.
Восстановленное
Восстановленные контейнеры — это тщательно отобранные контейнеры, которые проходят первоклассный ремонт и перекраску.
Это идеальный выбор для покупателей, которые хотят получить качественную тару без дефектов и с большим сроком службы. Производители отремонтированных контейнеров тщательно отбирают контейнеры для ремонта, осматривают их, моют с помощью проволоки для удаления ржавчины, шероховатостей и других старых декалей, а затем окрашивают их краской, препятствующей ржавчине.
Использованный контейнер
Эти контейнеры являются лучшим вариантом для покупателей с краткосрочными потребностями и ограниченным бюджетом. Тем не менее, эти контейнеры бывают трех вариантов: контейнеры «как есть», ветро-водонепроницаемые контейнеры и грузовые контейнеры. Контейнеры «как есть» — это контейнеры для хранения с потенциальными повреждениями дверей, пола и зазоров. С этими контейнерами существует высокая вероятность того, что вы столкнетесь с многочисленными проблемами, и их ремонт может не решить проблему.
Ветро-водонепроницаемые контейнеры расположены немного выше обычных контейнеров и идеально подходят для клиентов, которым требуется краткосрочное хранилище.
