Разорвало стояк горячего водоснабжения, что делать, кто виноват?

Наша организация специализируется на проведении независимой технической экспертизы, направленной на выявление причины разрыва стояка горячего/холодного водоснабжения, определения зоны ответственности и определение размеров ущерба, нанесенного жильцам квартир в многоэтажных зданиях в Москве и М.О.

Мы готовы оказать профессиональную помощь в выявлении причины аварийных ситуациях, случающихся в многоквартирных зданиях, например, при разрыве стояка горячего водоснабжения.

В многоквартирных домах проблема протечки стояков стоит весьма остро. Свищи (отверстия) на стояках образуются по разным причинам, чаще всего из-за износа коммуникаций или из-за неправильной эксплуатации. Систему водоснабжения в доме отключают для выполнения ремонтных работ в подвале или в ЦТП, а после включения происходит разрыв стояков, кранов, гибких подводок и другого оборудования водоснабжения. В случае неправильного открытия кранов и задвижек в подвале происходит резкий скачек давления в системе, который называется гидравлическим ударом.

И это объяснимо, поскольку большинство многоэтажек возводилось еще во времена советской власти, ремонт коммуникаций в них не проводился на протяжении многих десятков лет. За годы эксплуатации трубы прогнили, а за поддержанием их в исправном состоянии представители Управляющей компании не следят, не обходят регулярно квартиры и не выявляют аварийные участки стояков, то есть не выполняют своих прямых обязанностей, что в последствие требует немалых затрат. В случае аварий УК/РЭУ/ЖЭК/ГБУ чаще всего старается переложить свою ответственность, поэтому расходы ложатся на собственников квартир, но УК также несут ответственность, они должны следить за исправностью технических коммуникаций.

Если произошла подобная авария, не стоит паниковать, в первую очередь, следует разобраться, кто ответственен за происшествие. Жильцам квартир, в которых разорвало стояк, приходится тратить немалые деньги на ремонт, но ведь зачастую в этом нет их вины.

Нужно понять причины аварийной ситуации и выявить ответственных лиц. Если виновна управляющая организация, жильцы могут рассчитывать на материальную компенсацию, но этот факт еще нужно доказать, для этого и вызывают экспертов.

Виновной считается управляющая компания, если разрыв случился непосредственно на стояке горячего водоснабжения до первого запирающего крана.

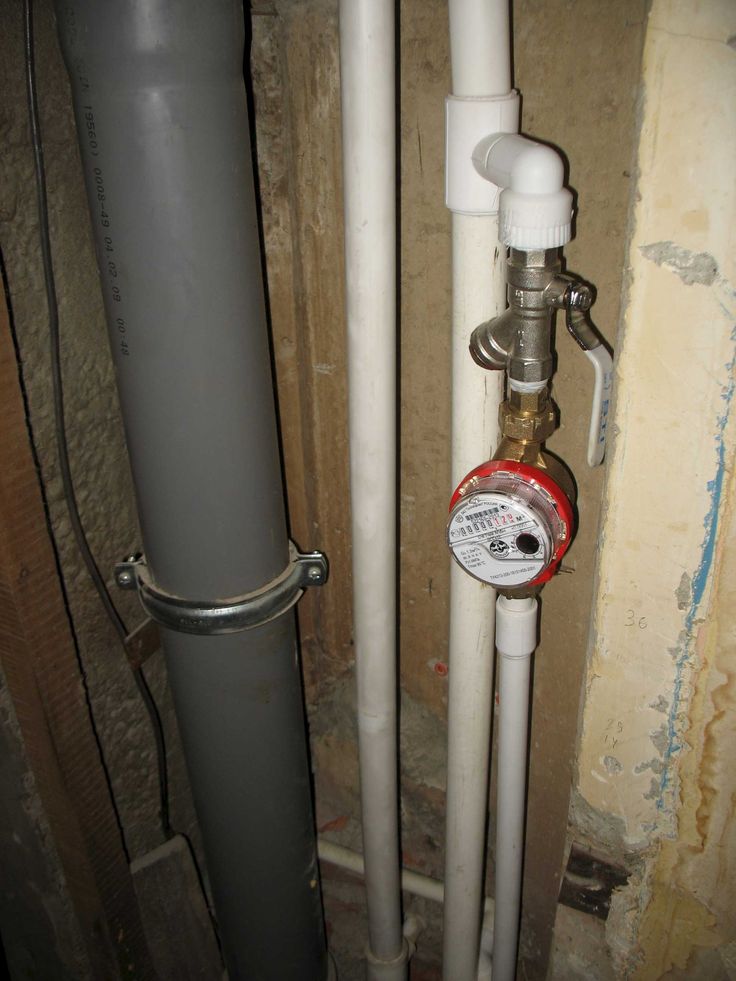

Если собственник выполнил ремонт в ванной комнате с заменой полотенцесушителя и установил запорные краны и/или перемычку на стояке ГВС, то в этом случае Управляющая компания безоговорочно устанавливает его виновником. Обвиняя собственника в разрыве трубопровода, при этом УК забывает о том, что установку арматуры и перемычку можно выполнить только с уведомления и полного участия слесарей ЖЭК.

После случившейся аварии представители ЖЭК не спешат составлять акт о произошедшей аварии и заливе, а стараются возложить вину на жильцов квартиры, чтобы не выплачивать компенсацию на ремонт.

Какие шаги предпринять при разрыве стояка водоснабжения

Первым делом жильцам нужно подать заявление в ЖЭК, в котором описать аварию и просьбой провести осмотр аварии, а по его результатам составить акт залива.

В акте следует четко сформулировать причину аварии и кто виноват в в произошедшем. Помочь в составлении такого документа могут сотрудники компании «Ремстройсервис».

Если ЖЭК всячески старается затянуть процедуру составления акта и обвиняет собственника жилья, перекладывая ответственность на него, следует воспользоваться услугами независимых экспертов. Они оперативно проведут экспертизу и выяснят, почему произошла авария и кто виноват.

Если в вашей квартире разорвало стояк, обратитесь к экспертам нашей компании для получения бесплатной консультации по телефону 8-495-787-17-43; 8-916-163-52-55.

Наши эксперты и юристы Вас проконсультируют и проведут независимую экспертизу, оценят размер ущерба, составят официальный документ, с которым вы сможете обратиться в судебные органы и получить компенсацию от управляющей организации, тем самым возместив затраты на ремонт.

Среди главных преимуществ обращения к нам можно выделить:

Оперативное проведение экспертизы;
Приемлемые расценки от 15000руб за техническую экспертизу;
Составление официальной документации по итогам экспертной оценки.

Договориться мирным путем с УК непросто, поэтому и прибегают к услугам профессионалов, разбирающихся в подобных вопросах, способных доказать правоту потерпевшей стороны.

Офис компании «Ремстройсервис» находится в Восточном округе в районе Гольяново рядом с Измайлово, Преображенкой, Сокольниками, Новогиреево, неподалеку от Новокосино, Вешняками, а также городами Реутов, Королев, Балашиха – что позволяет жителям с удобством вызвать эксперта, кроме ВАО мы работаем по всей Москве и области.

Если в результате бездействия управляющей организации или коммунальных служб был нанесен ущерб имуществу владельцев квартир – это веское основание для обращения в суд. При ремонте стояка за счет личных средств на основе выполненной экспертизы жильцы вправе требовать возмещения ущерба.

Замена стояков канализации и водоснабжения в квартире многоквартирного дома: как правильно и по закону заменить стояки

Рано или поздно наступает момент, когда замена стояков холодного (ХВС) и горячего (ГВС) водоснабжения в многоквартирном доме становится необходимостью. И хорошо, если капитальный ремонт не за горами. А если в ближайшие годы он не запланирован? Стоит ли менять стояки самому и за чей счет это делать? И как быть, если соседи снизу и сверху менять стояк отказываются?

Однушечка | Odnushechka

Плановый капремонт: связанные одной трубой
Плановая замена стояков холодного (ХВС) и горячего (ГВС) водоснабжения для жителей многоквартирного дома всегда долгожданное событие. Но это тот случай, когда всем угодить невозможно.

Для слаженной бригады вырезать болгаркой ржавые трубы, а затем протащить через этажи типовой «панельки» и сварить новые, оцинкованные — работа на несколько часов. При условии, что все жильцы в назначенное время собрались дома и терпеливо ждут своей очереди.

TACIT Design

Но в реальной жизни так редко бывает. Поэтому плановый ремонт обычно затягивается на недели, а то и на месяцы и дает соседям по стояку немало поводов познакомиться.

Ведь как меняют стояки при капитальном ремонте дома? Работы проводятся фрагментами — в трех квартирах, расположенных одна над другой. Но если, к примеру, ваша соседка с третьего этажа на важных переговорах, сосед с пятого — неизвестно где, а с восьмого — недавно сделал ремонт, спрятав трубы в коробе под кафелем, и наотрез отказывается сотрудничать, — можно и не начинать. Рабочие отправятся в другой подъезд или сосредоточатся на соседней «вертикали».

В конце концов отведенные на работы недели пролетели, сосед сверху по-прежнему не нашелся, или недоговороспособен. Вашу трубу, подпортив потолок, приваривают к торчащему сверху ржавому огрызку. Акты подписаны, формально работы проведены. Но у вас над головой — мина замедленного действия в виде куска потенциально аварийной трубы. А у обитателей последнего этажа — слабый напор воды.

Daria Nazarenko

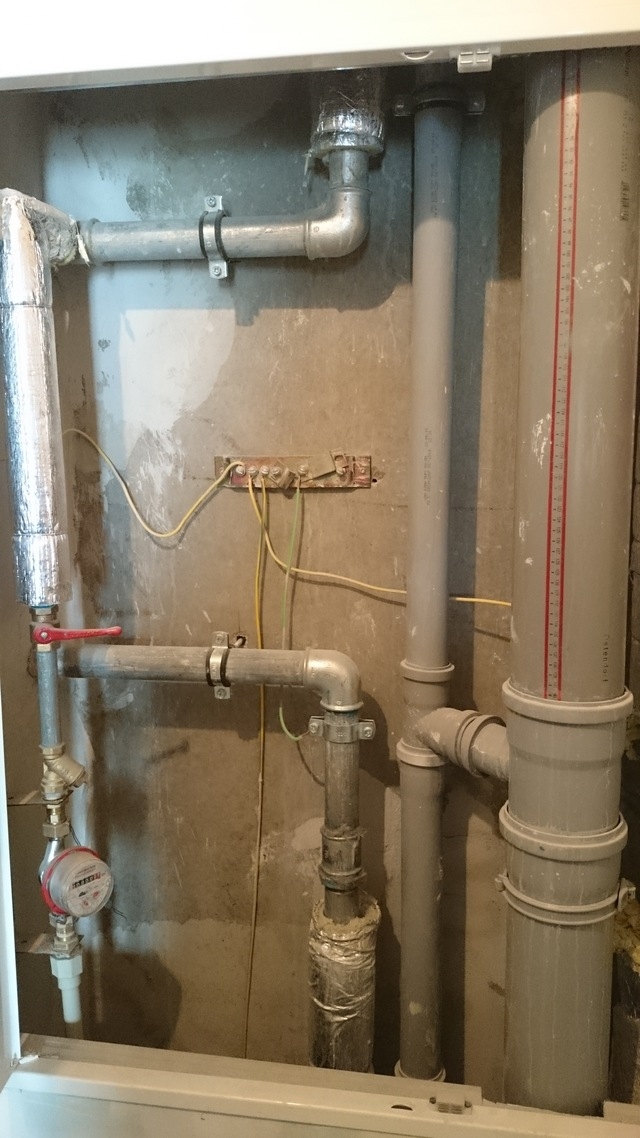

На фото: зашивая трубы в короб, не забывайте оставлять доступ к коммуникациям. Чем легче вам будет добраться до труб, тем лучше

Соседи отказываются менять стояк, что делать
Такие варианты, как угрозы, воспитательные беседы или труба в обход, предлагаемые на форумах, посвященных вопросам ремонта и ЖКХ, — не рассматриваем. К сожалению, самый действенный на сегодня способ — судебный: в письменном виде потребовать от управляющей компании обратиться в суд. В свою очередь УК должна потребовать у суда принудить собственника обеспечить доступ для ремонта общедомового имущества многоквартирного дома (коим является стояк водоснабжения).

Факт: Судебное предписание многократно увеличивает возможности УК — вплоть до принудительного доступа и демонтажа самовольно установленных коробов (разумеется, в сопровождении судебных приставов). Конечно, суд — дело небыстрое. Однако если из-за неправомерных действий соседей вы остались без воды или ситуация близка к аварийной, можно просить суд о немедленном исполнении решения (ст. 212 ГПК).

Дизайн-студия “Gradiz”

Максим Самсонов

Идея с фото: авторы этих проектов решили не прятать стояки водоснабжения, а наоборот, сделать украшением санузла

Если представители управляющей компании не торопятся выполнить свои обязательства, полагая, что «само рассосется», — отправляйте жалобу в надзорные инстанции (обычно это территориальные отделы ГЖИ — Государственной жилищной инспекции).

На заметку: «В состав общего имущества (многоквартирного дома, — прим. ред.) включаются внутридомовые инженерные системы холодного и горячего водоснабжения, состоящие из стояков, ответвлений от стояков до первого отключающего устройства, расположенного на ответвлениях от стояков, указанных отключающих устройств, коллективных (общедомовых) приборов учета холодной и горячей воды, первых запорно-регулировочных кранов на отводах внутриквартирной разводки от стояков, а также механического, электрического, санитарно-технического и иного оборудования, расположенного на этих сетях (Постановление Правительства РФ от 13.08.2006 N 491 «Об утверждении Правил содержания общего имущества в многоквартирном доме…», ст. I, п. 5).

Ермолаев Владимир Николаевич

Текущий ремонт: сосед сверху — всегда крайний
Теперь переместимся по другую сторону баррикады. Вот типичная ситуация: вам надоели свищи и ржавые потеки на трубах, стояк забит, напор воды недостаточный, а милости от УК вы не дождались. Поэтому решили самостоятельно сделать ремонт, а заодно поменять стояки водоснабжения и упрятать их с глаз подальше.

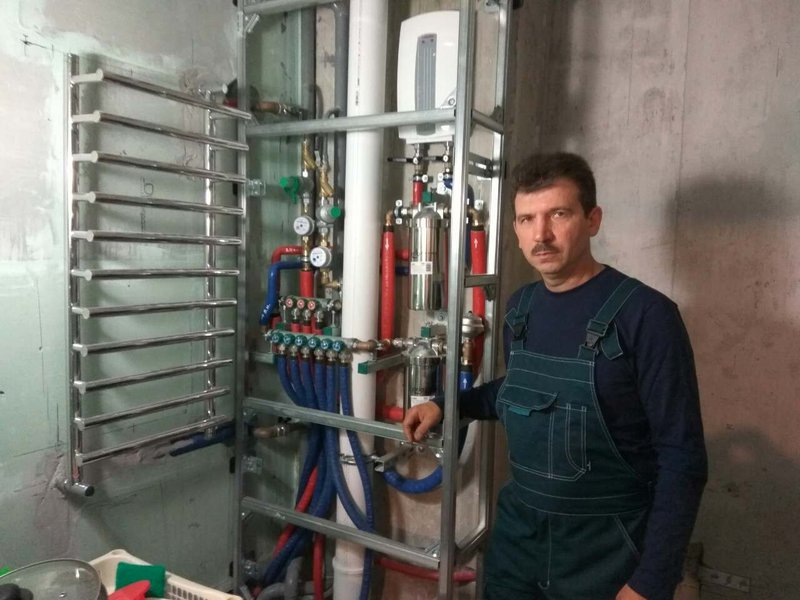

Сантехников, предлагающих заменить стояки, долго искать не надо. Но в отличие от спецов из ЖКХ, вынужденных работать в соответствии с регламентами, «вольные» рабочие не любят заморачиваться со сварочными работами, а навязывают хозяину квартиры самый доступный, простой и удобный для них вариант — полипропиленовые трубы. Такие трубы действительно надежны, не зарастают отложениями, а по заверениям производителей, имеют полувековой срок службы (к слову, практикой это не проверено: ни одна полипропиленовая труба столько еще не простояла).

Согласившись на такую замену, вы будете неправы. И вот почему.

ООО ДомПро Инжиниринг

Замена или перенос стояков — это переустройство, требующее согласований и последующих изменений в техпаспорте (ч. 1 ст. 25 ЖК РФ).

Стояки водоснабжения — это общедомовое имущество и зона ответственности управляющей компании. И согласившись на ремонт силами сторонней организации, вы подписываете себе приговор. В этом случае аварию на стояках в вашем санузле спишут на вас. И доказать, что все было сделано по правилам, невозможно (нет такой процедуры «принятия» и официального освидетельствования).

В системах центрального горячего водоснабжения советского образца (речь о домах с системами теплоснабжения открытого типа — ниже мы на этом остановимся) давление и температура воды стабильностью не отличаются. Гидроудары и температурные скачки (например, в результате аварий, испытаний и ремонтов) могут стать причиной разрыва труб — даже сертифицированных и армированных. А если вы приобрели брак или контрафакт? Стало быть, старая добрая оцинковка с 30-летним нормативным сроком эксплуатации все-таки надежнее.

Факт: Полипропилен — оптимальный вариант для разводки сетей ХВС или стояков современного многоквартирного дома, запитанного от современной локальной котельной. Но ни в коем случае не для стояков горячего водоснабжения в домах советской постройки.

Ермолаев Владимир Николаевич

Что важно знать о трубах, магистралях и ремонте

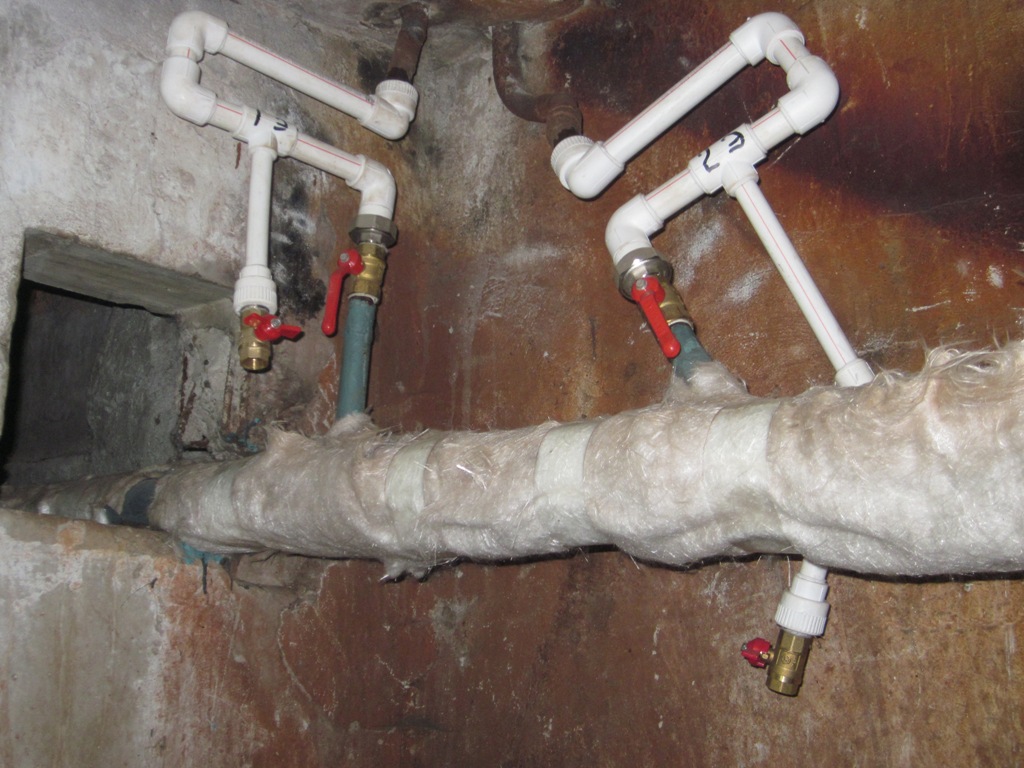

Системы горячего и холодного водоснабжения в многоквартирных домах имеют горизонтальные магистральные трубопроводы (в подвале) и вертикальные распределительные стояки, проходящие через этажи. Но схемы водоснабжения жилых зданий разных периодов постройки и в разных российских регионах могут серьезно отличаться. И требовать разного подхода при ремонте.

1. Система подключения

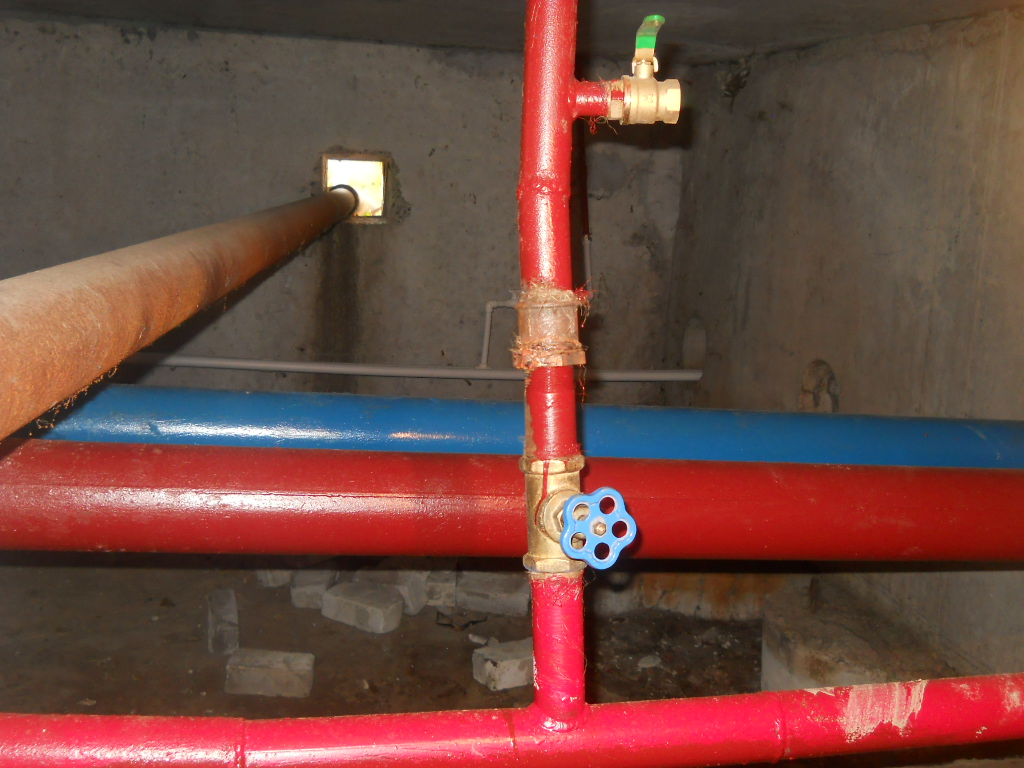

Тупиковые системы (т.е. заканчивающиеся на последней точке водоразбора) магистрали с нижней подачей часто используются в системе холодного водоснабжения многоквартирных зданий. Их самая распространенная проблема — слабый напор воды в квартирах верхних этажей. Способ лечения — замена магистральных трубопроводов и забитых отложениями стояков. Если эта мера не помогает, возможна установка магистральных повысительных насосов. Но опять-таки, это сфера ответственности ТСЖ и коммунальщиков. Самостоятельная установка насосного оборудования в квартире, во-первых, не всегда помогает, а во-вторых, может стать причиной конфликтов с соседями, у которых вы «отбираете» воду.

Татьяна Вакуева | Abwarten!

Идея с фото: деревянная панель из шпона ореха — на самом деле сдвижная дверь, закрывающая нишу с коммуникациями

Тупиковые системы горячего водоснабжения чаще всего встречаются в зданиях до четырех этажей и в некоторых типах кирпичных и панельных хрущевок. Главный недостаток такой схемы в том, что при отсутствии водоразбора (например, ночью) вода в трубах остывает. Поэтому жильцу, проснувшемуся раньше других, приходится долго проливать воду, прежде чем она станет теплой, и переплачивать за повышенный расход по счетчику. Кроме того, если в систему встроены полотенцесушители, отвечающие за отопление санузла, то они, во-первых, тоже отбирают тепло, во-вторых, сушат и греют, только пока происходит водоразбор.

Циркуляционные (закольцованные) системы свободны от этого недостатка. Схемы подключения могут различаться, но в классических двухтрубных системах имеется подающая магистраль и «обратка», ведущая к тепловому пункту. Забитая ржавчиной «обратка» или установка полотенцесушителя неквалифицированными сантехниками (например, с заужением магистрали или установкой запорных вентилей, что запрещено) в любой из квартир превращает закольцованную схему в тупиковую с вышеназванными недостатками (остывающей водой в трубах и холодными полотенцесушителями).

Михаил Шапошников | Hot Walls

Идея с фото: шкаф вокруг полотенцесушителя работает не только как шкаф, но и как короб для стояка. Благодаря открывающимся дверкам у хозяев квартиры есть полный доступ к стояку и счетчикам, невозможный в случае лючков в плитке

2. Схема теплоснабжения

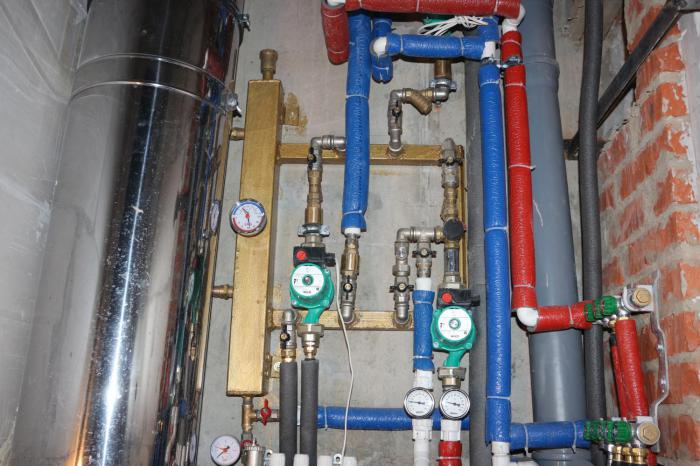

Открытая система теплоснабжения предусматривает, что горячая вода поступает потребителю непосредственно из котельной. При закрытой теплоноситель из котельной поступает в централизованные или индивидуальные тепловые пункты, где, собственно, за счет теплообменников производится подогрев питьевой воды из системы холодного водоснабжения.

В советские времена в большинстве российских городов при массовой застройке проектировали в основном открытые системы. Их основной недостаток — неспособность обеспечить «питьевое» качество воды — обусловлен значительной протяженностью магистралей, а также тем обстоятельством, что котельное оборудование и СанПиНы предъявляют разные требования к ее химсоставу. Второй круг возможных проблем — в нестабильности параметров, высокой вероятности гидроударов и значительного превышения температуры воды нормативной отметки 75 градусов. Именно поэтому специалисты настоятельно рекомендуют при открытой системе теплоснабжения применять при ремонте стояков ГВС только стальные оцинкованные трубы.

Мария Файнберг / Maria Faynberg

На фото: дверца справа от унитаза скрывает и трубы водоснабжения, и полочки для хранения мелочей

3. Ремонт: текущий или капитальный
Текущий ремонт сводится к устранению неисправностей и поддержанию работоспособности системы. Он включен в стоимость коммунальных платежей.

Капремонт общего имущества многоквартирных домов означает полную замену инженерного оборудования. Узнать о предполагаемой дате капитального ремонта внутридомовых сетей горячего и холодного водоснабжения можно из адресных программ, публикуемых на сайтах региональных операторов.

101GROUP Kazan

Однако следует иметь в виду, что грань между капитальным и текущим ремонтом размытая, а единого регламента на сей счет нет. В одних случаях капремонт означает замену стояков, в других — серьезную модернизацию инженерного оборудования. Например, «кольцевание» тупиковых магистралей, установку индивидуальных тепловых пунктов и переход с «совковых» открытых систем на современные закрытые.

Факт: Актуальная редакция Федерального Закона № 190-ФЗ от 27. 07.2010 г. «О теплоснабжении» предписывает с 2022 года полностью прекратить отбор воды из систем отопления на нужды горячего водоснабжения.

ВАША ОЧЕРЕДЬ…
Как вы относитесь к ситуации, когда вы уже сделали ремонт, а теперь трубы меняют соседи сверху? И что делать, если сосед, наоборот, не хочет менять аварийную трубу?

Замена стояков воды: как не попасть в суд по иску от управляющей компании дома? – Управление многоквартирными домами – УК и ТСЖ – ЖКХ – Статьи и исследования

27.06.2019

ЖКХ / Управляющие компании и ТСЖ

Ситуация: во всех квартирах многоэтажки, расположенных одна на другой, упал напор воды. Чтобы из горячего крана пошла по-настоящему горячая вода, приходится долго держать кран открытым. Пока еще вода погорячеет… А счетчик те временем крутится, и за отсчитанную воду приходится платить по тарифу, как за горячую.

Жильцы недовольны. Они пишут письма в управляющую компанию (ну, или в ТСЖ, у кого как). Коммунальщики начинают проверки стояков горячей и холодной воды по всем квартирам, расположенных ниже тех, где обнаружились проблемы. Рано или поздно, но «виновник» обнаруживается.

Чаще всего – это собственник одной из квартир, заменивший в ходе ремонт стояк (или внесший в него серьезные изменения). Что происходит дальше? Ответ – в истории судебного разбирательства по делу о переделанных стояках воды, которое имело место быть в одном из районных судов города Оренбурга.

Самовольная замена стояков холодной и горячей воды?

Как следует из материалов дела, с некоторых пор в управляющую компанию многоквартирного дома стали обращаться жильцы с жалобами на качество водоснабжения. УК провела обход квартир для выяснения причины проблемы.

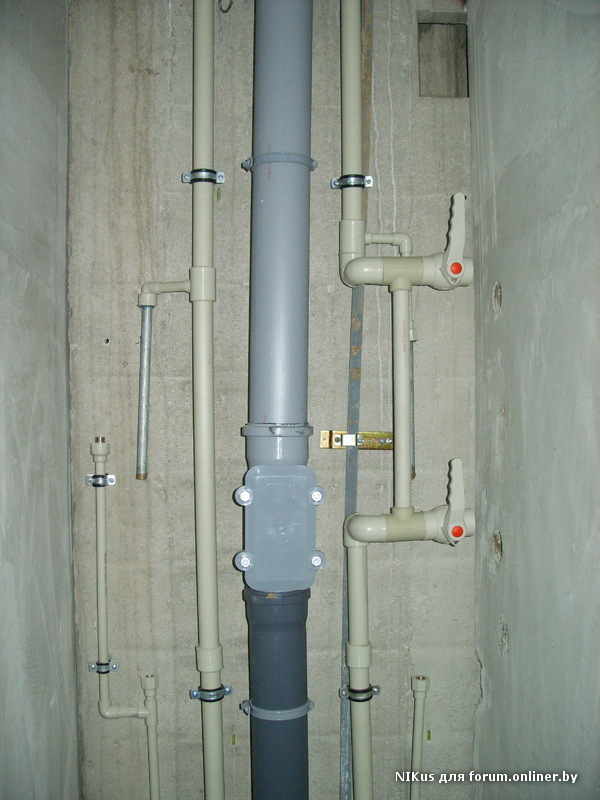

В одной из квартир было обнаружено, что собственник заменил металлические трубы стояков на полипропиленовые. При этом в местах соединения пластиковых труб с металлическими диаметр труб был заужен.

Кроме того, новые полипропиленовые трубы были проложены с многочисленными поворотами. В образовавшихся таким образом коленах диаметр труб был так же заужен.

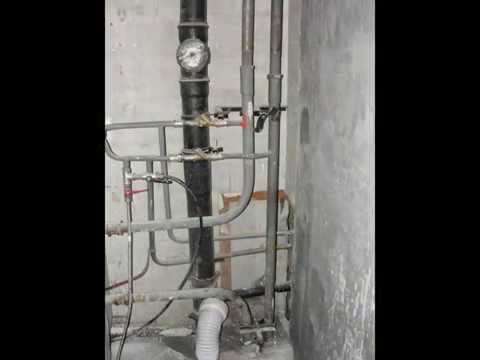

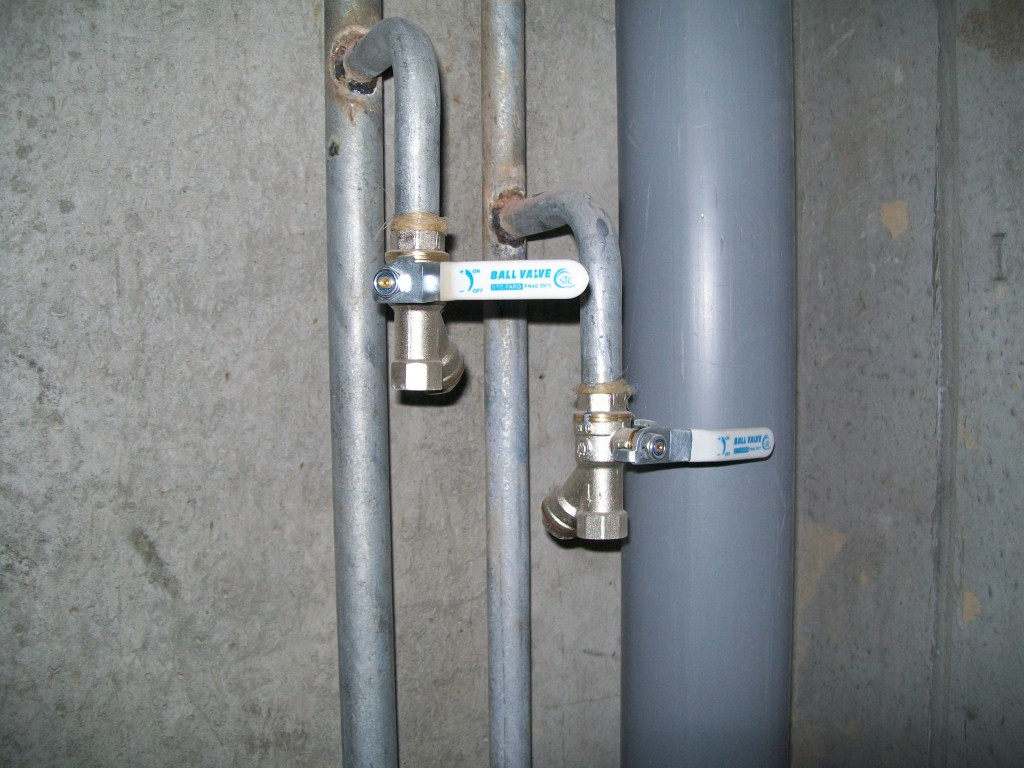

Наконец, на стояке горячей воды был установлен кран. В закрытом положение он полностью перекрывал прямой ток воды по стояку горячего водоснабжения, направляя его через полотенцесушитель в ванной комнате.

Управляющая компания потребовала все эти «переустройства» демонтировать и вернуть стояки к первоначальному положению, о чем собственник, а так же лицо, проживающее в квартире, были официально уведомлены. Однако никаких действие ни тот, ни другой не предприняли. В ответ управляющая компания обратилась в суд.

Суд по делу о замене стояков воды

В судебном разбирательстве представитель собственника квартиры привел следующие доводы:

Замена стояков была произведена с ведома управляющей компании. В частности, в ходе работ ее сотрудники перекрывали стояки и сливали с них воду. После проведения работ, стояки были «приняты» представителем УК. Никаких претензий от коммунальщиков на протяжении девяти лет не поступало.
Замена металлических труб на пластиковые сама по себе серьезным переустройством не является и внесения изменения в техпаспорт квартиры не требует. При этом внутренний диаметр пластиковых труб получился даже чуть больше, чем у металлических. Сами стенки пластиковых труб – более гладкие, чем у металлических. Это облегчает ток воды.
Имеющиеся на новых стояках заужения влияния на пропускную способность труб не оказывают. При сохранении давления меньший диаметр трубы компенсируется локальным повышением скорости течения воды

В подтверждении своих выкладок в части того, что поступление воды не зависит от внутренних диаметров трубы в местах заужения, собственник предоставил экспертные заключение одного из отраслевых НИИ и проектной организации.
И вообще, согласно строительным нормам, металлические стояки горячей воды требуют замены раз в двадцать лет. Дом построен в 1997 году и стояки в любом случае надо было менять
Что же касается крана, перекрывающего стояк горячей воды, то вода при его закрытом положение продолжает идти через полотенцесушитель и квартиры сверху никакой разницы от того закрыт он или открыт, чувствовать не должны.

Что решил суд:

Трубы в первоначальное состояние (т.е. поставить обратно металлические) разрешил не приводить (т.е. можно оставить полипропиленовые)

Заужения на стояках горячей (семь мест) и холодной (восемь мест) воды суд постановил убрать. Экспертные заключение о том, что из-за узких мест напор не пострадал, суд во внимание не принял, решив, что в них речь идет о проблеме «в целом», и нет результатов практических замеров расхода воды в стояках выше квартиры ответчика.
Кран на стояке горячей воды суд разрешил не демонтировать. Свою позицию судья мотивировал тем, что УК не предоставила доказательств того, что пуская горячую воду через полотенцесушитель, хозяин квартиры снизил, таким образом, напор ее при подаче в квартиры выше.

О чем стоит подумать, решая заменить стояки воды в квартире

Что в итоге? Из всех претензий коммунальщиков суд оставил в силе лишь требование убрать места сужения на стояках холодной и горячей воды. Насколько можно понять из текста решения суда, речь идет о металлических фитингах, которые были использованы в местах поворотов. Наверное, сделать это будет не так уж и сложно, если к трубам есть доступ.

Улучшится ли в результате ситуация с горячей водой в квартирах сверху? К сожалению, из решения суда этого не понятно. Вполне возможно, что и нет. Проблема может быть где-то в другом месте, где в повороте водопроводной трубы за прошедшие двадцать лет после строительства дома наросли осадки.

Но, к большому сожалению для собственника квартиры, о которой идет речь, в его отношении действует своеобразная «презумпция виновности». Провел изменения в общедомовый системе водопроводов? Не закрепил их актом, с подписью представителя управляющей компании? Значит, будь готов к требованиям вернуть все к прежнему состоянию. И дальше уже от собственника квартиры зависит – согласится сразу на требования коммунальщиков или бороться с ними, в том числе и в судебном порядке.

И что делать, спросите вы? Однозначно надежное решение проблемы – это делать все работы на стояке, привлекая управляющую организацию. Это, кстати, является их обязанностью, и требовать плату с собственника коммунальщики в таком случае они права не имеют.

Конечно, всякого рода маленьких «хитростей» в виде, к примеру, крана на стояке горячей воды, направляющего ток воды через полотенцесушитель, вы, таким образом, провести не сможете. Но и претензий по самовольному переустройству стояка вы от коммунальщиков не получите.

Полный текст решения по делу о самовольном переустройстве в квартире стояков холодной и горячей воды доступен на сайте Дзержинского районного суда города Оренбурга.

Соединения и стояки для воды и газа

В эту категорию входят жесткие и гибкие соединители для подачи воды, газовые соединители и соединители для водонагревателей производства BrassCraft и Sioux Chief. Все сделано в США.

Гибкие соединители и стояки водопровода

Гибкие соединители для подачи воды используются в сантехнике для подключения линии горячей или холодной воды от запорного или запорного клапана к приспособлению (например, смесителю, унитазу, биде) или прибору (посудомоечная машина, стиральная машина и т. д.). Благодаря своей гибкости соединители питания могут легко учитывать расстояние и различное расположение между клапаном и приспособлением. Они также обычно используются в сочетании с утопленными выпускными коробками, которые скрывают запорный клапан и обеспечивают более легкую установку и более эстетичный вид.
Соединители для смесителей имеют стандартный компрессионный вход с наружным диаметром 3/8 дюйма (который соединяется непосредственно с запорным клапаном) и выход 1/2 дюйма FIP (внутренняя резьба), который соединяется с выходами горячей/холодной воды крана. Гайки на обоих концах изготовлены из латуни, а на стороне FIP имеется шайба (шайба не требуется для входного отверстия сжатия).
Соединители для унитазов имеют стандартный компрессионный вход с наружным диаметром 3/8″ и шаровой кран с резьбой 7/8″ на выходе FIP (стандартный размер для всех туалетных бачков). Накидная гайка латунная. Гайка шарового крана пластиковая, имеет крылышки для ручной затяжки и поставляется с конической шайбой.
Соединители для подключения к посудомоечной машине поставляются с коленом с резьбой MIP 3/8 дюйма, что позволяет устанавливать посудомоечные машины с входным отверстием для воды, расположенным под машиной. Сторона подачи соединителя для посудомоечной машины представляет собой стандартное сжатие с наружным диаметром 3/8 дюйма. Этот тип соединителя не требует шайб.
Соединители для стиральных машин имеют вход и выход садового шланга с внутренней резьбой 3/4 дюйма, которые являются стандартными для всех стиральных машин США. Шайбы входят в комплект.

Соединители водонагревателя

Разъем водонагревателя предназначен для подключения обычного водонагревателя (накопительного или безрезервуарного, газового или электрического) к водопроводу горячей/холодной воды в доме. Они требуются по правилам во многих случаях (особенно для газовых обогревателей и пластиковых труб) и обеспечивают простой переход от резьбовых соединений к медным, PEX или CPVC. Их гибкость позволяет исключить догадки в процессе установки, а высококачественная медь, используемая Sioux Chief в производстве, обеспечит долгий срок службы.

Газовые соединители

Газовые соединители представляют собой гибкие гофрированные трубы из нержавеющей стали, используемые для подключения линии подачи газа к приборам и другому оборудованию, включая кухонные плиты, топки, зажигалки и т. д. Газовые соединители BrassCraft, которые мы продаем, имеют полимерное покрытие для дополнительной защиты. от коррозии, которая может быть вызвана растительным маслом, чистящими химикатами и т.п. Все соединители имеют накидные гайки с накидной гайкой и включают переходные адаптеры с наружной и внутренней резьбой MIP, которые используются для установки различных размеров устройств и газовых клапанов. Рекомендуется для установки с газоотводными коробками Sioux Chief Ox Box или обычными газовыми кранами.

Часто задаваемые вопросы

В: В чем разница между разъемами с полипропиленовой оплеткой, стальной оплеткой и виниловыми разъемами?
О: Полиэфирная оплетка представляет собой конструкцию более высокого качества, которая обеспечивает защиту от ржавчины (вызванной химическими веществами, конденсатом и мочой) и роста плесени. Соединители с полипропиленовой оплеткой также имеют более приятный вид по сравнению с обычными соединителями со стальной оплеткой. Мы не рекомендуем использовать виниловые соединители, так как они, как сообщается, протекают и имеют пластиковые зазубрины (в отличие от латунных), которые имеют тенденцию ломаться, что приводит к затоплению и дорогостоящему ремонту. Точно так же мы, как правило, не рекомендуем пластиковые (т.е. PEX) стояки, поскольку они имеют все недостатки и практически не имеют преимуществ соединителей с полиэфирной оплеткой и медных стояков.

В: В чем разница между гибкими разъемами BrassCraft, Watts и Fluidmaster?
О: BrassCraft производится в США более 65 лет и имеет качество, превосходящее любой другой бренд на рынке, особенно импортные. Учитывая риски, связанные с затоплением (из-за неисправных или дешевых разъемов) и минимальную разницу в цене между разными брендами, BrassCraft просто более разумный выбор.

В: Потребуются ли мне специальные прокладки, тефлоновая лента или резьбовой герметик?
Тефлоновая (ПТФЭ) лента и/или резьбовой герметик необходимы только для резьбовых соединений FIP/MIP (внутренняя/наружная). Компрессионные и раструбные соединения также не требуются. Если вы используете медный стояк, вы можете нанести немного резьбового герметика поверх ферулы — это обеспечит лучшее уплотнение и уменьшит вероятность утечки в будущем. Все необходимые прокладки прилагаются к соединителям/стоякам.

В: Как рассчитать длину гибкого разъема питания?
О: При выборе подводящего соединителя или стояка важно, чтобы ваш запорный клапан находился непосредственно под выпускным отверстием для воды. В этом случае вы можете получить соединитель, который на ~1-2 дюйма длиннее, чем общее расстояние по вертикали. Чем больше эти два выхода выключены (по горизонтали), тем длиннее должен быть ваш разъем. С гибкими соединителями подачи всегда лучше взять более длинный и «закольцевать» его — это уменьшит нагрузку на обжатый шланг и позволит ему прослужить дольше.

В: Соединители BrassCraft, которые вы продаете, не содержат свинца?
О: Да, все водопроводные соединители и стояки, которые мы продаем, не содержат свинца. Сюда также входят разъемы для водонагревателей производства Sioux Chief.

В: Могут ли гибкие соединители BrassCraft перегибаться? Если да, нужно ли их заменить?
A: BrassCraft заявляет, что их гибкие разъемы не имеют перегибов, а это означает, что потребуется значительное усилие, чтобы перегнуть один из них, и этого не произойдет в нормальных условиях.

В: Гибкие соединители или стояки — что лучше?
О: Часто это вопрос личных предпочтений установщика. В то время как гибкие разъемы, как правило, более популярны из-за простоты установки, некоторые выбирают жесткие стояки, поскольку они на 100% состоят из меди внутри и не имеют пластиковых / резиновых трубок, которые могут разлагаться в суровых условиях воды. Медные стояки также по своей природе устойчивы к проколам и могут придать более законченный вид. В зависимости от длины соединителя разница в цене между стояками и гибкими соединителями может стать существенной. У каждого типа есть свои плюсы и минусы, но оба довольно популярны.

В: Поставляются ли стояки с гайками?
О: Нет. Если вы устанавливаете новый смеситель или унитаз, по умолчанию он поставляется с соответствующей гайкой. Для ремонта или замены вам придется либо использовать существующую гайку, либо приобрести новую.

В: Что такое «наконечник KC»?
О: Эти стояки имеют компрессионное соединение с наружным диаметром 3/8 дюйма (включая гайку и втулку), которое можно установить на медную трубу с наружным диаметром 3/8 дюйма или использовать для удлинения стояка по мере необходимости.

В: Совместимы ли стояки с нажимными фитингами?
О: Да, все стояки имеют наружный диаметр 3/8 дюйма и будут работать с нажимными фитингами 1/4 дюйма и компрессионными фитингами наружным диаметром 3/8 дюйма.

Понимание динамики проектирования вертикальных стоек в небоскребах – Metraflex

Как гравитация, объем и термодинамика играют роль в интеллектуальной конструкции вертикальных стоек.

Марти Рогин, ЧП; Технический директор, Metraflex

Скачать PDF

Современный небоскреб существует уже более века. Как и другие элементы нашей застроенной среды, небоскреб может существовать только благодаря другим инновациям в строительных технологиях, а именно конструкции стального каркаса и безопасным лифтам. Несмотря на то, что мы выяснили, как строить прочные, высокие конструкции и безопасно перемещать людей внутри, все еще есть проблемы с обогревом и охлаждением здания, подачей пресной воды и отводом грязной воды, обеспечением противопожарной защиты и электроснабжения. Борьба с гравитацией добавляет еще один поворот к проблемам предоставления услуг в высотных зданиях. В этой статье будут представлены некоторые основы конструкции и характеристик стояков труб, разъяснены некоторые аспекты использования различных компенсаторов в стояках труб, а также кратко описаны некоторые нормы и стандарты, касающиеся направления и поддержки стояков.

Основы теплового расширения

Хотя в трубе нет ничего особенного, гравитация сделает все намного интереснее. Рассмотрим стояк (рис. 1) . Труба проходит по всей высоте здания, 50 этажей. Если высота от плиты к плите составляет 10 футов, наша труба имеет высоту 500 футов. Типичной опорой для этой трубы может быть хомут стояка, может быть на каждом втором этаже. При отсутствии изменения температуры вес подступенка равномерно распределяется между всеми зажимами подступенка.

Нагреем воду в трубе (Рисунок 2) . Теперь труба будет расширяться относительно поддерживающих хомутов стояка. Но вертикальные зажимы могут двигаться только в одном направлении – вниз. Ограничений для восходящего движения нет. Хомуты будут двигаться вверх вместе с трубой. Любой зажим над нижним перекрытием теперь будет парить над плитой. Весь вес трубы, изоляции и среды приходится на нижний зажим. Большинство трубных хомутов не предназначены для поддержки полного веса высокого стояка.

Есть решения. Анкер трубы в нижней части стояка, рассчитанный на поддержку всего веса стояка, решит эту проблему. Но давайте посмотрим, как сильно движется труба. Допустим, наша труба сделана из стали, а жидкая среда — горячая вода с температурой 180°F. Как и гравитация, тепловое расширение (термическая деформация) стали не исчезнет в стояке. Если предположить, что температура окружающей среды составляет 50°F, труба будет расширяться в соответствии с уравнением:

Δ L =∝ L _o Δ T
Δ L = изменение длины (дюймы)
∝ = коэффициент теплового расширения (для стали 6,33×10 ^-6 дюйм/дюйм/°F)
9 0 L
9 0 = Начальная длина (6000 дюймов)
Δ T = Изменение температуры (180°-50° = 130°F)

Δ L = 4,9 дюйма

Самый верх стояка поднимется на 4,9 дюйма. Это проблема? Возможно. Могут ли взлеты на верхних уровнях двигаться примерно на 5 дюймов, не ломаясь? Возможно, если будет достаточно длины выхода на соединения оборудования. Позволят ли полевые условия сдвинуть трубу так сильно, прежде чем она столкнется с конструкцией или оборудованием? Может быть, но тогда кто может ответить на эти вопросы до начала строительства? Обычно на них нельзя ответить до тех пор, пока конструкция не будет возведена и монтажники не установят трубы на потолке со всеми незапланированными изгибами и измененными длинами отводов.

Одним из решений может быть перемещение анкера в центр стояка (Рисунок 3) . Анкер — это жесткое соединение трубы с конструкцией и точка нулевого движения. Теперь стояк разделен на две секции по 250 футов каждая. Теперь максимальное перемещение трубы будет составлять половину всего стояка или 2,45 дюйма. Предыдущие вопросы могут быть заданы относительно 2,45-дюймового движения. Если на них можно ответить на этапе разработки проекта, отлично! На следующий проект!

Но подождите. А что насчет этих хомутов? Над якорем они будут кататься по трубе, возвышающейся над этажами. Но ниже анкера зажимы стояка будут пытаться удержать трубу от движения вниз. Вероятным результатом будет то, что хомуты будут скользить по трубе при ее движении. Если хомуты стояка приварены к трубе, то что-то сломается — либо хомут, либо труба. Надеюсь на хомут, но тогда анкер будет нести нагрузку всего стояка.

Пружинные опоры стояка

А как насчет пружинных опор? Это специально разработанные системы анкеров, направляющих и опор для стояков, которые предназначены для перемещения вместе с трубой. Пружинные опоры остаются в контакте с плитой перекрытия при движении трубы. По мере движения трубы пружины растягиваются или сжимаются, оказывая большее усилие на плиту перекрытия, которая снимает нагрузку с основного анкера в центре стояка. Эти системы эффективны для снятия нагрузки с основного якоря; однако этот тип системы имеет ограничения. Это:

Труба все еще движется! Ничто не помешает этому. Если мы возьмем в качестве примера наш 500-футовый стояк, анкер будет находиться в центре, а концы сместятся на те же 2,45 дюйма.
В каждом стояке допускается только один анкер. Второй анкер будет ограничивать движение трубы, что приведет к огромным нагрузкам на анкеры и плиты перекрытия, а также к потенциально огромным напряжениям в трубе.
Неясно, можно ли этот тип системы адаптировать к медным стоякам. В доступной литературе производителей медь конкретно не упоминается как приемлемый материал для труб для этих систем поддержки.

Система стояков, в которой используются хомуты стояков труб или пружинные опоры, будет иметь ограниченный контроль над движением трубы. Компенсаторы позволяют лучше контролировать движение трубы. Прежде чем рассматривать компенсаторы, давайте рассмотрим, что происходит с внутренним давлением стояка.

Давление и высота водяного столба

Внутреннее давление вдоль горизонтальной оси трубы обычно изменяется незначительно. Как только эта труба наклонена в вертикальное положение, стояк, заполненный жидкостью, создает давление по мере того, как труба становится выше. Давление внизу может быть значительно выше, чем вверху. Это связано с весом воды.

Рассмотрим резервуар с 1 футом воды (Рисунок 4) . Независимо от того, насколько заполнен резервуар, на его стенки будет оказываться большее усилие по направлению к дну. Наибольшая сила будет на дне бака. Каждый дополнительный дюйм воды в резервуаре увеличивает вес, который должно выдерживать дно резервуара. Когда высота воды достигает 27,7 дюймов, на каждый квадратный дюйм дна резервуара приходится 1 фунт (рис. 5) .

Теперь давайте изменим форму бака на более узкую (Рисунок 6) . По мере того, как мы приближаем стенки резервуара, нам нужно меньше воды, чтобы заполнить резервуар до 27,7 дюймов, но площадь дна резервуара меньше. Сила на каждый квадратный дюйм по-прежнему равна 1 фунту.

Неважно, какой формы мы делаем бак, и даже если это труба; если высота столба воды 27,7 дюйма, давление на дне составляет 1 фунт на квадратный дюйм.

Если мы сложим эти 27,7-дюймовые водяные столбы, давление на дне будет увеличиваться с шагом 1 фунт на квадратный дюйм (рис. 7) .

Давление в нижней части стека увеличивается на 1 фунт/кв. дюйм для каждой секции 27,7 дюйма. И наоборот, давление увеличивается на 0,43 фунта на квадратный дюйм для каждой 12-дюймовой секции воды. Используя эту логику, давление на дне нашего 500-футового стояка, обусловленное только высотой водяного столба, будет:

Это называется гидростатическим давлением, поэтому гидравлическое оборудование редко располагается в подвале высотного здания. По этой же причине очень высокие здания имеют стояки, разделенные между промежуточными помещениями с механическим оборудованием. Для пара, газа и воздуха высота столба не имеет значения из-за гораздо меньшей плотности этих веществ.

Вопросы структурной устойчивости подступенка

Изгиб колонны — распространенный вид отказа. Если на длинный и тонкий стержень воздействовать осевыми силами на каждом конце, он выгнется на (Рисунок 8) . Это зависит от прочности материала, размеров поперечного сечения и длины стержня. Так же ведет себя и труба. Осевые силы, приложенные к концам трубы, также заставят ее выгибаться. Особенно это может быть заметно на медных трубах малого диаметра.

Хотя большая часть изгиба является упругой, т. е. труба возвращается к своей первоначальной форме после снятия нагрузки, это может стать проблемой, если труба изгибается за пределом упругости материала. Изгиб колонны также может быть проблемой с сильфонными компенсаторами. Если два конца сильфона не находятся в пределах смещения смещения, компенсатор будет необратимо поврежден.

Рис. 8. Изгиб колонны стержня (или трубы) с двойным штифтом

Труба должна оставаться выровненной по мере прохождения через здание. Для этого предназначены направляющие для труб, которые ограничивают движение трубы только в осевом направлении и существенно делают ее более жесткой. Направляющие делят трубу на более короткие и жесткие участки.

Расстояние между направляющими труб определяется классическими уравнениями потери устойчивости колонны, называемыми уравнениями потери устойчивости Эйлера. Если предположить, что труба закреплена на обоих концах, уравнение выглядит так:

Это теоретическая предельная нагрузка для колонны со свободными вращающимися концами и нагрузками, приложенными вдоль оси колонны. Обратите внимание, что здесь не учитывается вес трубы и воды. Эйлерова потеря устойчивости является важным фактором при выборе сильфонных компенсаторов для трубопроводной системы, особенно для стояков, поскольку силы теперь действуют вдоль продольной оси трубы.

Если труба закреплена на одном конце (Рисунок 9) критическая нагрузка составляет:

Рисунок 9: Изгиб колонны стержня (или трубы) с фиксированными штифтами

Что происходит, когда конец трубы загнут вверх? Сила тяжести. Теперь при расчетах будет учитываться вес трубы и среды внутри трубы. Теоретически стояк может разрушиться под собственным весом (рис. 10). Критическая нагрузка на вертикальную трубу с закрепленным концом составляет:

Рисунок 10. Потеря устойчивости вертикальной неподвижной опорной колонны (или трубы) под ее весом

На примере 4-дюймовой трубы и решения для длины с (ql) _cr соответствует 1,34 фунта/дюйм, максимальная длина по вертикали 4 дюйма. 40 может быть около 90 футов, прежде чем станет нестабильным. Для сравнения, 4-дюймовый медный стояк типа K станет неустойчивым на высоте около 64 футов. Это также уравнение, которое определяет максимальную высоту дерева (без учета ветвей и в предположении, что ствол призматический).

Далее рассмотрим стояк, на который действует внешняя сила, такая как сила давления сильфона и сила пружины. Стояк под внешней нагрузкой, зависящей от веса стенки трубы и внутренней среды, будет иметь критическую нагрузку:

В этом уравнении предполагается, что конец трубы закреплен и не может вращаться, труба имеет постоянное поперечное сечение (одинаковый размер по всей высоте) и что вес распределен равномерно. Критическая нагрузка снижается на 30% от веса колонны. Обратите внимание, что критическая нагрузка может быть отрицательной, а это означает, что верхняя концевая опора должна быть натянута, чтобы предотвратить коробление.

Предыдущие примеры вместе с объяснением гидростатического давления важны для расстояния между направляющими в стояках с различными типами компенсаторов. Сначала рассмотрим сильфонный компенсатор в высоком стояке. Как бы мы определили расстояние между направляющими труб для этого типа установки?

Что такое направляющие для труб?

Направляющие для труб — это устройства, которые позволяют трубе двигаться в осевом направлении, ограничивая при этом движение трубы перпендикулярно оси трубы. Благодаря тому, что труба ограничивается только осевым движением, труба становится более жесткой и не изгибается и не разрушается. По мере того, как направляющие располагаются ближе к трубе, величина осевой нагрузки может возрастать до того, как труба станет неустойчивой.

Обычные направляющие, используемые для систем отопления, вентиляции и кондиционирования воздуха, имеют ребристые или скользящие направляющие. Ребристые направляющие или направляющие «пауки» имеют ребра, прикрепленные к трубе, и проходят через кольцо, прикрепленное к конструкции здания. Эти направляющие обычно используются на трубах малого диаметра и используются в областях, где боковые нагрузки, как ожидается, будут относительно небольшими по сравнению с нагрузками на анкерную трубу. При горизонтальном применении эти направляющие не предназначены для замены подвесок, поэтому рядом с направляющей потребуется скоба или роликовая опора, чтобы удерживать вес трубы.

Более прочная направляющая, которая также может служить опорой, — направляющая скольжения. Это устройство имеет скользящую планку, приваренную к трубе, с основанием, прикрепленным к конструкции. Основание имеет тефлоновую, графитовую или эластомерную прокладку для уменьшения трения. Этот тип направляющей может выдерживать большие боковые нагрузки и обычно используется на трубах ОВКВ или технологических трубопроводах большего диаметра. Версия направляющей скольжения, адаптированная к стоякам, включает эластомерную прокладку между направляющей и основанием для гашения шума и вибрации трубы, скользящей по проходу через плиту.

Наиболее компактная конфигурация направляющей состоит из узла эластомерного уплотнения внутри отверстия в плите для направления трубы. Они не занимают места в проеме стояка и позволяют наиболее эффективно использовать пространство.

Скользящая направляющая
Модульная направляющая стояка в проходке в перекрытии
Скользящая направляющая с шумопоглощающим эластомером

Рис. 11. Направляющие, обычно используемые в стояках

Стандарты для размещения направляющих с сильфонными компенсаторами

В соответствии со стандартами Ассоциации производителей компенсаторов (EJMA), направляющие должны устанавливаться с сильфонными компенсаторами на расстоянии не более четырех диаметров трубы от соединения, затем не более 14 диаметров трубы от первое руководство для следующей локации. Последующие направляющие располагаются с интервалами, определяемыми уравнением потери устойчивости Эйлера для полустержневой колонны. Когда направляющие размещаются в соответствии с рекомендациями EJMA, труба подразделяется на жесткие секции, которые (теоретически) не должны изгибаться под известной торцевой нагрузкой.

Направляющие с сильфонными компенсаторами служат двум целям; чтобы трубы не деформировались, а сильфоны не извивались (Рисунок 12). Стандарты EJMA предполагают горизонтальную трубу, и используемая формула потери устойчивости делит расчетную длину пополам. Для сравнения, 4-дюймовая стальная труба с сильфонным компенсатором под давлением 158 фунтов на квадратный дюйм требует расстояния между промежуточными направляющими 30 футов. Труба предполагается горизонтальной, поэтому вес трубы и среды не учитывается в расчетах EJMA.

Стандартные коды моделей требуют поддержки стояков примерно на каждом этаже. Обычно это достигается с помощью хомутов. Как описано ранее, зажимы стояка могут сместиться вверх и потерять контакт с плитой перекрытия, в зависимости от расположения анкеров. Теперь опора не выполняет свою работу, и всю нагрузку несет анкер. В этом случае правила были соблюдены, но анкеры могут быть не рассчитаны на весь вес трубы, изоляции и ее содержимого, а также любых сил, создаваемых компенсаторами.

Рис. 12: Сильфонное изгибание из-за смещения трубы

Сильфонные компенсаторы в стояке

Сильфонные компенсаторы в стояках очень распространены, в основном из-за их компактной формы (рис. 13 и 14). Они занимают очень мало места перпендикулярно оси трубы, поэтому прекрасно вписываются в переполненные каналы; однако им нужно руководствоваться. Сильфоны создают большие якорные нагрузки. Это может быть необходимым компромиссом, так как место в канавках для труб может быть в большом почете.

Рисунок 13: Компенсатор с внешним давлением (сильфон внутри корпуса)
Рисунок 14: Сильфоны с внутренним давлением

Рисунки 13 и 14

Вертикальные трубы теперь подвержены колебаниям гидростатического давления. Эти изменения легко рассчитать, и они будут варьироваться от рабочего давления системы в верхней части стояка до высоты, деленной на 2,31, добавленной к давлению в системе в нижней части стояка. Используя в качестве примера 500-футовый стояк с давлением в системе 50 фунтов на квадратный дюйм, верхняя часть стояка будет иметь давление 50 фунтов на квадратный дюйм, а нижнее — 267 фунтов на квадратный дюйм. Эта разница в давлении имеет решающее значение при расчете нагрузки на анкер для сильфонного компенсатора.

Сильфонный компенсатор, установленный в нижней части высокого стояка, должен быть рассчитан на давление в этом месте. В предыдущем примере компенсатор на 150 фунтов на квадратный дюйм подойдет для верхней части стояка, но для соединения в нижней части потребуется более высокое номинальное давление.

А как насчет анкерных нагрузок? Сильфонные компенсаторы создают силы реакции, основанные на двух характеристиках сильфона; жесткость пружины и эффективная площадь. Жесткость пружины — это просто величина усилия, необходимого для сжатия или растяжения сильфона на один дюйм. Если сильфон имеет жесткость пружины 500 фунтов на дюйм, он будет воздействовать на каждый анкер по 500 фунтов на каждый дюйм перемещения. Если сильфон сжат на 1,5 дюйма, усилие пружины будет составлять 750 фунтов на каждый анкер.

Давление может быть не таким простым. Компенсатор является наиболее гибкой частью трубопроводной системы. Это должно быть так. Сильфон под давлением стремится вернуться к своей первоначальной форме, то есть к трубке. Если его не сдерживать, сильфон под давлением вытянется за пределы своего номинального движения. Вот почему для сильфонного компенсатора обычно требуются управляющие стержни и анкеры. Величину силы, оказываемой сильфоном на якоря или управляющие стержни, также легко рассчитать. Это давление, умноженное на эффективную площадь сильфона.

А что такое эффективная площадь меха? Это внутренняя площадь сильфона, рассчитанная как среднее значение наибольшего и наименьшего диаметров гофры. Его также называют средним диаметром. Все производители сильфонов указывают рабочие площади, поэтому заказчику нет необходимости их рассчитывать.

Если в качестве примера взять наш 500-футовый стояк, то сильфонный компенсатор в самом верху стояка с рабочим давлением в системе 50 фунтов на кв. дюйм и 4-дюймовая труба (с 4-дюймовым компенсатором) будут иметь давление на каждом якоре из:

Если мы решим разделить стояк и разместить компенсатор в средней точке, давление, используемое для расчета осевого усилия, будет 50 фунтов на квадратный дюйм, добавленное к высоте водяного столба над компенсатором (около 250 футов):

Сейчас добавим силу пружины. Подступенок будет перемещаться на 2,45 дюйма между каждым набором анкеров. Если жесткость пружины сильфона составляет 200 фунтов/дюйм:

Можно предположить, что трение от опор трубы очень мало для стояка, и оно не будет учитываться в этих расчетах. Суммарное сильфонное усилие на анкерах составит:

А вес трубы, воды и изоляции? Это необходимо добавить к нагрузкам на сильфонный анкер, чтобы получить полную картину. Причем нижние сильфонные силы действуют вверх на анкер среднего стояка, а верхние сильфонные силы действуют на анкер вниз. Важно следить не только за величиной, но и за направлением сил, действующих на якорь. Кроме того, якорь несет вес трубы и воды сверху. Промежуточная нагрузка на анкер усложняется, если деформационный шов располагается по центру между анкерами.

Теперь мы имеем ситуацию, аналогичную критической нагрузке для стояка под действием собственного веса с внешней силой. Если мы посмотрим на наше уравнение критической нагрузки (4) с весом трубы,

, и решим для длины, используя P _cr = 6178 фунтов, направляющие потребуют расстояния с интервалом в 23 фута или, возможно, через каждый второй этаж.

Если установлен медный стояк, потребуется больше направляющих. Силы сильфона будут примерно равны, как и гидростатическое давление. Если еще раз рассмотреть нижнюю половину стояка, разница будет заключаться только в материале и свойствах поперечного сечения медной трубы. Для нашего 4-дюймового стояка свойства медного материала и сечения:

Теперь необходимое расстояние между направляющими составляет 12,5 футов или, может быть, на каждом этаже.

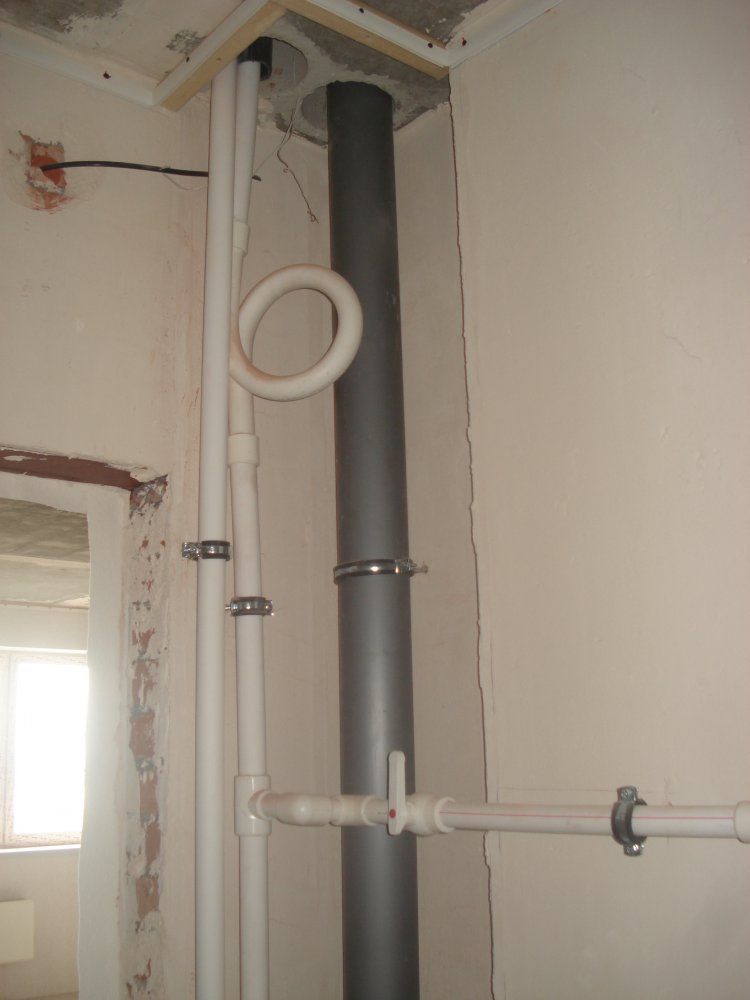

Компенсаторы гибких шлангов и плетеных петель в стояках

Единственным способом действительно ограничить количество перемещений в стояках является компенсатор. Движение можно ограничить до любой приемлемой величины, закрепив стояк на разных уровнях и установив компенсатор между каждой парой анкеров.

Шланговые и плетеные компенсаторы представляют собой еще один вариант стояков, который обеспечивает множество преимуществ по сравнению с сильфонными компенсаторами или системами пружинных опор. Шланговые и оплеточные компенсаторы обычно изготавливаются из двух отрезков гофрированного металлического шланга, обернутого металлической оплеткой. Соединение может иметь U-образную или V-образную форму, обеспечивающую движение во всех направлениях. Как и другие системы компенсаторов, шланговые и оплеточные компенсаторы являются продуктами, которые используются в течение всего срока службы здания. После установки они не требуют обслуживания или проверок.

Шланговые и плетеные компенсаторы имеют ряд преимуществ по сравнению с сильфонами или пружинными опорами:

Отсутствие компонента осевой нагрузки. Это связано с конфигурацией шланга и оплетки, а также оплеткой, удерживающей шланг от расширения.
Шланговые и оплеточные компенсаторы могут быть рассчитаны на рабочее давление, обычно встречающееся в размерах труб систем отопления, вентиляции и кондиционирования воздуха и водопроводно-канализационных систем.
Секции шланга и оплетки очень гибкие. Единственные анкерные усилия, создаваемые этими компенсаторами, связаны с усилиями пружины шланга и оплетки, которые обычно составляют менее 100 фунтов для многих размеров труб. Единственной дополнительной нагрузкой на анкер будет вес всего стояка.
Шланговые и оплеточные компенсаторы гораздо лучше справляются со смещениями в стояке, чем сильфонные компенсаторы.

На рисунках 15 и 16 показаны примеры шланговых и плетеных компенсаторов, обычно используемых в стояках.

Рис. 15: Петля с возвратом на 180°
Рисунок 16: V-контур

Рисунки 15 и 16

Единственным потенциальным недостатком шланга и оплетки является потребность в пространстве. Сильфонные компенсаторы хорошо вписываются в тесные пазы труб, шланг и оплётка торчат. Даже в этой ситуации можно смонтировать петли горизонтально в потолочном желобе.

Шланговые и плетеные компенсаторы подвергают стояки небольшим силам реакции, поэтому нижнюю половину стояка между анкерами можно считать отдельно стоящим отрезком трубы, как на Рисунке 10. Тогда эта конфигурация будет соответствовать варианту уравнения (3 ) для части стояка под компенсационным швом:

Член ( q ) известен, поэтому длину для устойчивости колонны (и расстояние между направляющими) можно определить, вычислив длину l . Возвращаясь к исходному примеру 500-футового 4-дюймового ш. 40 со шлангом и плетеным соединителем в центре, нижняя половина будет подчиняться тем же условиям, что и 250-футовый стояк с фиксированным дном. Тогда необходимое расстояние между направляющими составит 10,6 фута. Для меди типа K требуемое расстояние между направляющими будет составлять всего 4,1 фута.

Для участка трубы над петлей достаточно одной направляющей на компенсаторе. В этом случае гравитация работает в благоприятном направлении.

Практические соображения

Как часто гиды располагаются через каждый второй этаж, не говоря уже о каждом этаже высотного здания? Почти никогда. Так почему же у нас нет обрушения стояков в каждом проекте? Ответ может быть простым; на каждом этаже уже есть направляющие, в виде круглых плитных проходок. Они допускают осевое перемещение и ограничивают боковое перемещение. Размещение направляющих будет иметь решающее значение в открытой шахте, где трубы проходят через один большой проход в полу на каждом уровне.

Кроме того, у большинства стояков есть отводы или отводы на каждом этаже. Если они жестко подключены к оборудованию вблизи стояка, такое расположение может обеспечить дополнительную боковую поддержку стояка.

Возвращаясь к нашему первоначальному примеру стальной трубы диаметром 4 дюйма, рекомендации EJMA не распространяются на случай вертикальной трубы с нулевой нагрузкой (например, шланг и оплетка), а для нагрузки сильфона в этом примере рекомендуется расстояние 31 фут. (или примерно каждые три истории). Этот автор наблюдал установку абсолютно нулевого стояка, который соответствует рекомендациям EJMA по расстоянию между направляющими, и еще не видел обрушившегося стояка трубы.

«С глаз долой, из сердца вон» тоже может быть частью проблемы. Трубы вполне могут упруго изгибаться, но этого никто не видит. В конце концов, сколько архитекторов будут проектировать окна на стенах из труб? Если уж на то пошло, сколько жильцов действительно заботятся о том, чтобы следить за своими стояками?

Заключение

Хотя стандарты и нормы касаются стояков и расстояния между направляющими в трубах с сильфонными соединениями, важно знать ограничения оборудования и допущения, используемые для получения рекомендуемых стандартов. Возможно, уместно присмотреться к этим стандартам и адаптировать их для высоких стояков.

Коммуникации здания должны быть распределены по всем уровням, иначе в небоскребе не будет смысла. Конечно, поскольку длинные вертикальные трубы размещаются внутри высоких зданий, гравитация всегда будет действовать вниз, и проектировщики строительных систем должны знать о силах, действующих на эти элементы. Нефтяная промышленность хорошо осведомлена о конструктивных особенностях высоких гибких райзеров благодаря опыту работы с морскими буровыми установками. Поскольку мы строим более высокие сооружения, сообщество A/E/C также должно знать о похожих, но не идентичных проблемах, связанных с условиями над поверхностью.

Список литературы
Sparkes, C.P., Основы Marine Riser Mechanics, Pennwell Corp., 2007
Timoshenkos, S. and Gere, J., Теория эластичной стабильности, McGraw-Hill, 1961
