Сухая градирня. Принцип работы сухой градирни Thermokey (Термокей).
Рентабельность, эффективность и экономичность сухих градирен сделали это оборудование крайне востребованным на различных промышленных предприятиях. Они отлично справляются с обработкой большого объёма воды и понижением ее температуры, за счёт непрекращающегося потока атмосферного воздуха.
Подбирая водоохлаждающее оборудование, важно учитывать множество нюансов, включая климатические особенности региона. Например, в местах, в которых в среднем за год среднесуточная температура находится на низком уровне, лучше устанавливать сухую градирню, а не мокрую. Это обусловлено спецификой работы каждого из этих устройств. При этом их стоимость отличается доступностью, а широкие эксплуатационные характеристики гарантируют длительный срок службы.
Сухие градирни активно применяются на тепловых и атомных электростанциях, на авиационных и судостроительных предприятиях, в пищевой, перерабатывающей и химической промышленности, на машиностроительном, деревообрабатывающем и металлургическом производстве. Они полностью соответствуют санитарно-гигиеническим нормам и абсолютно безопасны для окружающей среды.
Сухая градирня – ее преимущества и особенности
Помимо низкой цены и неприхотливости в уходе, вентиляторная сухая градирня обладает и другими преимуществами:
- Широкое разнообразие используемых жидкостей, без ограничений. В то время как мокрые работают только с водой.
- Возможность использовать и как отдельный охладитель, и как вспомогательный. Например, вы можете купить сухую градирню для работы совместно с чиллером. Этот вариант удобен в том случае, если у вас установлен чиллер малой производительности, ведь вся жидкость ещё до поступления в него будет охлаждаться до нужного значения.
- В связке с чиллером, градирня позволяет существенно снизить расход электроэнергии в ночное время суток или в холодное время года. После снижения температуры обрабатываемой жидкости до заданной в настройках, чиллер автоматически отключится. И, таким образом, охлаждение будет происходить исключительно за счёт работы градирни.
Основным преимуществом данного типа градирни во многих аспектах можно считать ее экономичность. Она значительно снижает как количество изначальных вложений в работу производства, так и расход электроэнергии в долгосрочной перспективе.
Почему сухая градирня экономичнее чиллера?
В отличие от чиллера, требующего пускать электроэнергию ещё и на функционирование компрессора, в градирне она необходима только для вентиляторов. Немаловажно и то, что в холодное время года это количество существенно сокращается, позволяя ещё больше экономить, сохраняя нужный темп работы и эффективность использования оборудования.
При этом изначальная стоимость сухой градирни порадует вас своей доступностью. Она намного ниже, нежели цена чиллеров такой же производительности, а ее обслуживание в ходе эксплуатации не требует больших вложений. Впрочем, такая экономичность никак не влияет на качество оборудования и срок его службы.
Напротив, данная конструкция предполагает работу с широким спектром хладоносителей и справляется с любыми жидкостями, будь то растворы, вода или любые другие не агрессивные жидкости, редко подвергается поломкам, обладает высокой износостойкостью и прочностью. Надёжный и долговечный каркас отлично противостоит деформации и пагубным воздействиям окружающей среды, а сами вентиляторы отличаются большим рабочим ресурсом.
Удобно и то, что сухие градирни с лёгкостью монтируются на любых поверхностях, как вертикальных, так и горизонтальных, и могут устанавливаться в местах с ограниченным свободным пространством или высотой. Например, на крыше здания или на стене. Единственным отрицательным фактором при эксплуатации градирни является возможность разморозки при низких температурах, когда хладоносителем выступает вода. Чтобы этого избежать, лучше отдавать предпочтение хладоносителям на основе гликоля. Как альтернативу, можно установить автоматику, которая будет защищать теплообменники от разморозки.
Ключевые различия сухой и мокрой градирни?
Существует ряд отличий в работе сухих и мокрых градирен, которые обязательно следует учитывать при подборе подходящего варианта для организации водоохлаждения на предприятии. В первую очередь, стоит отметить, что в мокрых вода проходит через специальные форсунки и стекает в поддон, после чего поставляется потребителю. Ее основным недостатком является быстрое испарение воды, поэтому номинальный объем необходимо постоянно контролировать и вовремя пополнять. Если говорить о градирнях мокрого типа, в них придётся следить и за качеством используемой жидкости, чтобы избежать засорения оборудования и образования налёта на стенках трубок.
Поскольку мокрая градирня никак не защищена от постоянных контактов с воздушным пространством, в неё попадает много грязи, которая впоследствии осядет в теплообменнике, образуя в нем изоляционный слой. Несвоевременное устранение таких засоров приведёт к преждевременному выходу из строя устройства и значительно снизит его эффективность. Частое проведение ремонтных работ и очистка труб, влекут за собой не только лишние хлопоты, но и дополнительные расходы, которых можно легко избежать, отдавая предпочтение градирням сухого типа. Они не только обладают целым рядом ощутимых преимуществ, но и прослужат длительный срок эксплуатации без перебоев.
Основной принцип работы градирни
Для того, чтобы было проще разобраться с тем, какое устройство подойдёт именно вам для выполнения конкретных задач на производстве, стоит вникнуть в принцип работы подобного устройства и учитывать особенности его функционирования:
- Установленный в сухой градирне насос отвечает за качественное и своевременное охлаждение нагретого хладоносителя.
- Воздушный поток, с температурными показателями на несколько градусов ниже нагретого хладоносителя, благодаря установленным вентиляторам проходит через теплообменники и устраняет в них излишки тепла, тем самым снижая общую температуру в трубках, по которым проходит хладоноситель.
- После охлаждения хладоносителя, он переходит из теплообменников в обратный контур и готов к подаче потребителю.
Отдельно стоит отметить, при установке сухой градирни опционально ее можно оснастить системой орошения, снижающей температуру хладоносителя дополнительно на несколько градусов, что особенно актуально в жаркие периоды. Система работы предельно понятна: в нужный момент вентиль открывает подачу жидкости на форсунки, распыляющие воду на теплообменники. В момент испарения, она частично аккумулирует различные загрязнения и стекает в специальный резервуар, необходимый не только для более экономичного расхода воды, но и для регулярной очистки от накопившейся грязи.
Максимальная выгода для производства
В ряде ситуаций использование сухой градирни является более целесообразным вариантом, который поможет урезать расходы на производство, без ущерба качеству и безопасности работы предприятия.
- Необходимость непрекращающегося охлаждения жидкости, соблюдение высокого уровня чистоты.
- В случае отсутствия возможности регулярно восполнять нужный баланс жидкости в оборудовании.
- При наличии ряда ограничений, препятствующих установке другого водоохлаждающего оборудования, в том числе отсутствия необходимого уровня энергоснабжения, при необходимости работы с водой высокой жёсткости, в случаях, когда оборудование невозможно использовать в определённом расположении из-за образования испарения или недостатке свободного пространства.
Мы с радостью поможем вам с подбором сухой градирни. Просто заполните форму для расчёта, внеся в неё необходимые данные, на странице оформления запроса, или же свяжитесь с нами напрямую через адрес электронной почты.
Можно ли провести расчёт самостоятельно?
Поскольку этот процесс требует наличия определённых знаний и навыков, провести расчёт самостоятельно не получится, ведь необходимо учитывать множество показателей, в том числе и таких как:
- Температура.
- Теплоёмкость.
- Влажность.
- Химический состав.
- Относительный расход.
- Особенности окружающей среды, в которой устройство будет эксплуатироваться.
- Хладоноситель.
- Перепад физических параметров в разной среде.
Установка сухой градирни позволит оптимизировать процесс производства, снизить затраты и тем самым сделать более доступными выпускаемые товары для потребителя, повышая прибыльность предприятия и расширяя клиентскую базу. Для ее длительного использования достаточного минимального сервисного обслуживания, а само оборудование быстро окупится.
Лучшее оборудование для вашего предприятия по самым выгодным ценам
Не можете определиться с выбором и нуждаетесь в подробной консультации опытных специалистов? Тогда вы попали по адресу. В компании «Питер Холод» работают лучшие мастера, способные справиться с задачами любой сложности и имеющие за своими плечами множество успешно реализованных проектов.
Мы внимательно и с пониманием относимся к каждому новому клиенту и стремимся предоставлять услуги и товары высочайшего качества, которые полностью оправдают все возложенные ожидания. Обратившись к нам, вы смело сможете рассчитывать на подробную консультацию по интересующим вас вопросам, помощь в подборе подходящего оборудования, широкий ассортимент и целый спектр услуг. У нас вы сможете приобрести продукцию от ведущих производителей в данной отрасли, включая thermokey, и подобрать оборудование промышленного значения разной мощности по самым выгодным ценам.
Мы работаем для вас и легко справляемся с задачами любой сложности. Доверьтесь в вопросах водоохлаждения профессионалам и избавьте себя от необходимости самостоятельно их решать.
Сухие охладители | Драйкулеры | Градирни для чиллера
Сухие охладители (сухие градирни или драйкулеры – от англ. drycooler – сухой охладитель) служат для охлаждения теплоносителя за счёт окружающей среды. В системах кондиционирования они применяются, например, для охлаждения воды от чиллеров с водяным конденсатором. Но существуют и другие сферы применения сухих охладителей.

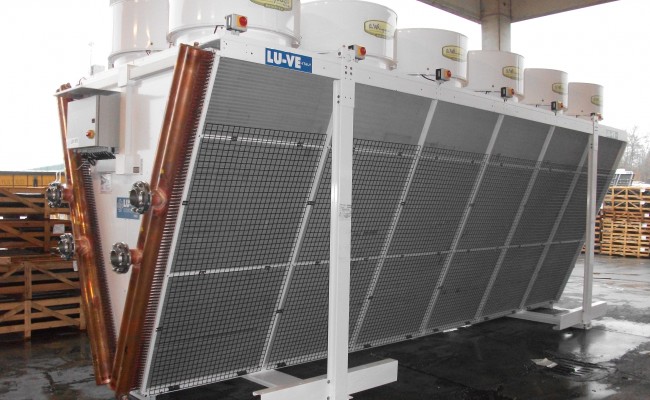

Конструкция и принцип работы сухих охладителей
Сухие охладители представляют собой теплообменник, по трубкам которого течет теплоноситель. Снаружи теплообменник обдувается наружным воздухом.
Принцип работы сухих градирен основан на естественном теплообмене. Так как наружный воздух холоднее теплоносителя, то происходит охлаждение теплоносителя. Эффективность и интенсивность этого охлаждения зависят от площади контакта двух сред и скорости их движения – чем выше площадь контакта и скорость, тем лучше происходит теплообмен.
Именно поэтому в конструкции драйкулеров предусматривается оребрение и вентилятор. Оребрение трубок позволяет существенно повысить площадь теплосъёма, так как тепло от теплоносителя будет передаваться воздуху не только через трубки, но и через оребрение. Вентилятор служит для принудительного нагнетания воздуха, увеличения расхода и скорости его движения, что делает работу сухого охладителя более эффективной.
Интересно отметить, что вентиляторы в драйкулерах устанавливаются после теплообменника. Это делается для того, чтобы сделать продув теплообменника более равномерным. Если бы вентилятор располагался до него, он бы задувал часть теплообменника – ту, в которую он дует. Расположение теплообменника в зоне всасывания вентилятора способствует прохождению воздуха через всю площадь теплообменника.
Расчёт и подбор сухих градирен
Подбор сухих градирен рекомендуется выполнять в специальной программе для их расчёта. Безусловно, для первичного понимания ситуации можно воспользоваться и каталогом, но следует помнить, что в каталоге приведены характеристики градирни для единственных условий работы, в то время как реальные расчётные условия могут отличаться от них.
Основным параметром, по которому подбираются градирни, является отводимая тепловая мощность (теплоотвод). Она зависит от расхода теплоносителя, температуры прямого и обратного потоков теплоносителя, а также от температуры наружного воздуха. Расчёт градирен следует производить по наихудшим параметрам – по наивысшей расчётной температуре наружного воздуха при проектном температурном графике теплоносителя.
Преимущества и недостатки драйкулеров
Драйкулеры (сухие градирни) являются эффективным и экономичным средством отвода тепла. Единственным потребителем энергии в них являются вентиляторы, а их мощность не велика. Отвод тепла осуществляется в окружающую среду, что также не требует затрат.
Современная сухая градирня (драйкулер) отличается надёжной работой, компактной конструкцией, выгодными массо-габаритными характеристиками. Кроме того, она герметична – утечки теплоносителя полностью отсутствуют. Всё это относят к преимуществам данного вида оборудования.
Недостаток у сухих охладителей, пожалуй, только один – они не способны охладить теплоноситель до температуры ниже температуры окружающей среды. Более того, реальная минимальная температура, до которой может быть охлажден теплоноситель, равна температуре наружного воздуха плюс несколько градусов (обычно 4-6 °С, но, в зависимости от сферы применения, может достигать и 15-20°С). Если же какое-либо вещество требуется охладить за счёт какой-либо среды до температуры ниже температуры этой среды, то такие сухие градирни не помогут – нужно предусматривать холодильный цикл, или использовать открытую градирню.
Область применения драйкулеров
В системах вентиляции и кондиционирования выделяют две основные сферы применения сухих охладителей – в системах холодоснабжения на базе чиллеров с водяным охлаждением конденсатора и в системах холодоснабжения, работающих в зимнее время. Рассмотрим подробнее каждую из них.
Системы холодоснабжения на базе чиллеров представляют собой контур холодоносителя, который охлаждается при помощи чиллера и охлаждает внутренний воздух в помещениях при помощи фанкойлов.
Классическая система холодоснабжения предусматривает наличие чиллера наружной установки с воздушным охлаждением конденсатора.
Двухконтурная схема с теплообменником весьма громоздка, сложна в наладке и эксплуатации, имеет пониженную эффективность. И здесь на помощь приходит сухой охладитель (драйкулер).
Чиллерная система холодоснабжения с использованием драйкулеров выглядит следующим образом. Чиллер устанавливается внутри здания, риска размораживания трубопроводов нет, в контуре циркулирует чистая вода. Сам чиллер при этом должен быть не с воздушным, а с водяным охлаждением конденсатора. Вода охлаждает конденсатор холодильной машины, в результате чего нагревается и подаётся в драйкулер.
На некоторых объектах с высокими теплоизбытками требуется работа систем охлаждения не только в летнее, но и в зимнее время года. Зимой температура окружающей среды ниже температуры внутри помещений, и охлаждение холодоносителя может быть выполнено напрямую от сухих градирен без участия чиллеров. Схема системы сводится к циркуляции холодоносителя между фанкойлами и градирней.
На фото: Применение драйкулеров в летний и зимний период
На каких объектах применяются сухая градирня для чиллера
Сухая градирня для чиллера, как следует из названия, применяются на тех объектах, на которых предусмотрена чиллерная система охлаждения. Как правило, это крупные объекты – торговые и торгово-развлекательные центры, гипермаркеты, административные здания и офисные центры, аэровокзалы.
Очень велик потенциал применения драйкулеров для охлаждения центров обработки данных (ЦОД). Объекты данного вида характеризуются очень высокой удельной плотностью теплоизбытков и требуют круглогодичного охлаждения. Здесь драйкулеры могут быть задействованы как в летнее, так и в зимнее время.
Кроме того, в центрах обработки данных активно развиваются технологии свободного охлаждения, так называемого фрикулинга. Ряд схем свободного охлаждения завязан именно на сухие градирни как на оборудования для отвода тепла из машинных залов ЦОД в окружающую среду.
Что такое сухое охлаждение? | Сухое охлаждение Объяснение SPG Сухое охлаждение
Сухое охлаждение объединяет ряд технологий, которые охлаждают или конденсируют жидкость в теплообменнике без потребления воды. Теплообменники охлаждаются снаружи потоком холодного воздуха.
Читать статью Назад к обзору
Теги
- #ACC
- #Конденсаторы с воздушным охлаждением
- #Сухое охлаждение
- #Индустрия сухого охлаждения
- #IDCT
- #Башни косвенного охлаждения
- # Преобразование мокрого в сухое
Что такое Сухое охлаждение
Сухое охлаждение объединяет серию технологий, которые охлаждают или конденсируют жидкость в теплообменнике без потребления воды . Теплообменники охлаждаются снаружи потоком холодного воздуха.
Обзор различных типов сухого охлаждения
Системы прямого сухого охлаждения
Конденсаторы с воздушным охлаждением (ACC) в Брюгге, Бельгия, компания SPG Dry Cooling
Системы прямого сухого охлаждения прямо конденсирует выхлопной поток паровой турбины, возвращая конденсат в котел без потери воды. Пар конденсируется непосредственно внутри ребристых труб с воздушным охлаждением без использования промежуточного поверхностного конденсатора.
Конденсаторы с воздушным охлаждением используются на рынках коммунальных услуг, промышленности и возобновляемых источников энергии для больших и малых предприятий. Компания SPG Dry Cooling разрабатывает, производит и конструирует традиционные А-образные кондиционеры A-Frame ACC , а также наши инновационные Hexacool® , ModuleAir® , BoxAir ACC® , W-Style ACC® и конденсатор с естественной тягой с использованием высокоэффективных ребристых труб SRC® .

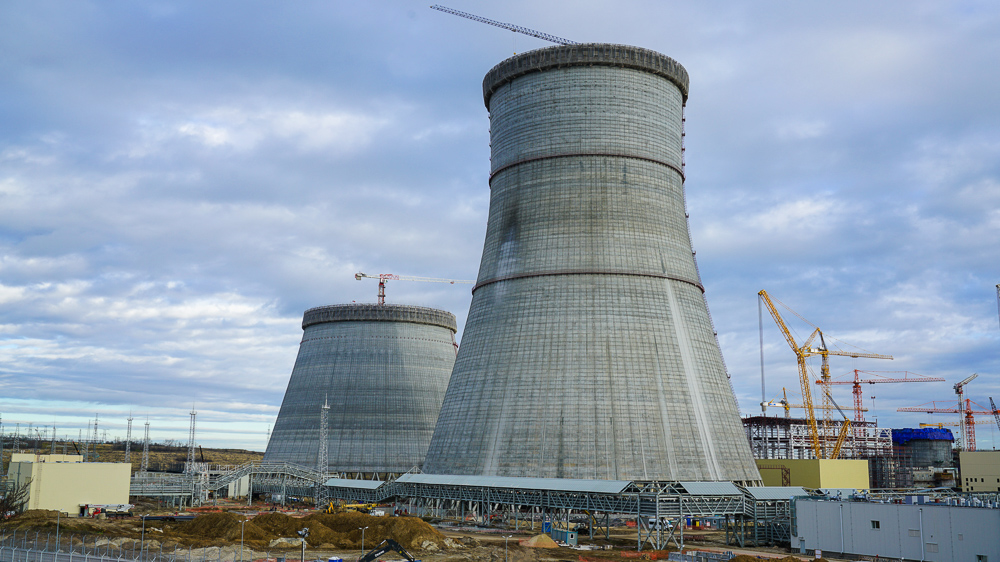

Системы непрямого сухого охлаждения
Сухие градирни косвенного действия (IDCT) в Кендале, Южная Африка, компания SPG Dry Cooling
Система косвенной сухой конденсации объединяет градирню косвенного действия (IDCT) с паровым поверхностным или струйным конденсатором и подходит для конденсаторные агрегаты большой мощности. Его высокий бетонный или стальной корпус исключает рециркуляцию горячего воздуха. Вспомогательная мощность сведена к минимуму, так как количество механических компонентов
Механическая сухая градирня непрямого действия является особым типом IDCT, в котором поток охлаждающего воздуха не является результатом естественной тяги из высокой бетонной или стальной башни, а подается от вентиляторов, приводимых в действие электродвигателями. M-IDCT особенно подходят для преобразования Wet в Dry или расширения охлаждающей способности существующего IDCT.
Конденсатор с естественной тягой
визуальное представление работы конденсатора с естественной тягой (NDACC)
Конденсатор с естественной тягой (NDACC) – это кондиционер, в котором вентиляторы заменены градирней с естественной тягой, что значительно снижает потребление электроэнергии кондиционером, а также количество вращающихся частей.
Почему стоит выбрать SPG Dry Cooling для своих решений по сухому охлаждению?
SPG Dry Cooling является мировым лидером в производстве конденсаторов и охладителей с воздушным охлаждением , оборудование которого установлено по всему миру. Мы предлагаем несколько решений для сухого охлаждения, на которые распространяется действие многих международных патентов. В SPG Dry Cooling работает более 700 профессионалов по всему миру, способных работать в любых климатических условиях.
О компании SPG Dry Cooling
Компания SPG Dry Cooling является ведущим производителем конденсаторов с воздушным охлаждением, отвечающих требованиям
и предоставляющих полный спектр услуг. Уже более века мы поставляем оборудование и услуги исключительного качества на рынки энергетики и промышленности.
Член группы Пахарпур
Связаться с нами
Штаб-квартира SPG DC
Авеню Ариан 5
1200 Брюссель, Бельгия
ТЕЛ: +32 (0)2 761 61 11
ФАКС: +32 (0)2 761 61 86
НДС: BE 0862.198.455
© 2022 SPG Dry Cooling. Все права защищены.
Сухие охладители | Альфа Лаваль
Сухие охладители | Альфа Лаваль- Дом
- Товары
- Сухие охладители
Сухие градирни Alfa Laval Alfa-V — это разумный способ воспользоваться преимуществами естественного охлаждения, когда это позволяет окружающая температура. Они изготовлены из медных труб с поперечными ребрами и усовершенствованных гофрированных алюминиевых ребер, что обеспечивает сочетание компактных размеров и высокой емкости. Все сухие градирни Альфа Лаваль легко интегрируются с пластинчатыми теплообменниками.
Сухие градирни легко интегрируются с пластинчатыми теплообменниками с жидкостным охлаждением, особенно в системах естественного охлаждения. Поскольку мы являемся единственным поставщиком, предлагающим как сухие охладители, так и пластинчатые теплообменники, вы можете рассчитывать на то, что мы создадим наиболее эффективное и экономичное сочетание для вашего центра обработки данных.

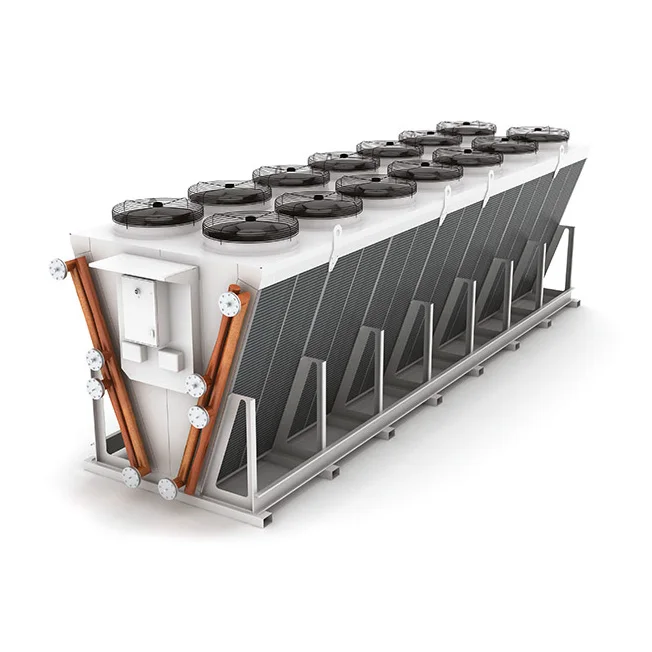

Как работают сухие градирни
Сухие градирни были разработаны для достижения оптимального обмена тепловой энергией между воздухом и хладагентом или жидкостью. Для работы сухих охладителей температура воздуха должна быть ниже температуры воды в системе. Для охлаждения жидкости системы горячая технологическая жидкость течет по трубам сухого охладителя. Затем эта жидкость охлаждается относительно холодным окружающим воздухом, который нагнетается через змеевик.
«Сердцем» наших воздушных теплообменников является оребренный змеевик, построенный из цепи взаимосвязанных трубчатых змеевиков и ребер для увеличения поверхности теплообмена.
Преимущества:
- Наша технология оребрения увеличивает контакт воздуха с жидкостью на 40 % по сравнению с традиционной технологией оребрения
- Энергоэффективный
- Надежная работа
- Прочная конструкция с высокой коррозионной стойкостью
- Выгодное соотношение емкости и занимаемой площади
- Предлагается с легко очищаемыми промышленными ребрами
- Отличные звуковые характеристики
- Простота транспортировки, установки и обслуживания
Особенности:
- Теплообменник — инновационная конструкция теплообменника обеспечивает отличную теплопередачу
- Корпус – из коррозионностойкой оцинкованной стали с высокой жесткостью для защиты от вибрации и теплового расширения
- Двигатели вентиляторов – доступны в трех диаметрах вентиляторов – 31,5″, 36″, 39,5″ – 60 и 50 Гц от 380 до 480 В
- Расчетное давление – каждый теплообменник испытывается на герметичность сухим воздухом
- Сертификат UL 507
- Доступна система распыления воды, но обратите внимание, что эта технология не так эффективна, как адиабатические охладители
