что это? Принцип работы сухой градирни для охлаждения воды

Драйкулер (Dry-Cooler) это терморегулирующее устройство для охлаждения воды либо промежуточного теплоносителя. В русскоязычном сегменте интернета можно встретить другие названия этого полезного изобретения:

  • Сухой охладитель;
  • Сухая градирня.

Все озвученные словосочетания являются синонимами, так как относятся к одному устройству.
Для того чтобы вам было проще определиться с выбором сухой градирни наиболее подходящей для ваших нужд, в этом обзоре будут освещены принцип работы драйкулера его строение и различные способы компоновки агрегатов.

Многие путают воздухоохлаждаемый чиллер с драйкулером. На первый взгляд приборы похожи и выполняют схожие функции, но это разные устройства. В воздушных теплообменниках чиллера конденсируясь, охлаждается фреон. Под внешне похожим оребренным радиатором чиллера, расположен компрессорный блок.

Сухая градирня устроена проще, подробнее о её особенностях и назначении читайте ниже.

Область применения сухих охладителей

Схем холодоснабжения с использованием сухого охладителя может быть две:

  1. В комплекте с водяным чиллером
  2. Как самостоятельное теплообменное оборудование для воды

Первый способ подразумевает, что основную функцию охлаждения выполняет чиллер с водоохлаждаемым конденсатором. Избыточное тепло, от которого сбрасывается во внешнюю среду по средствам драйкулера. Для экономии электрической энергии в зимний период, чиллер через систему байпасов может отключаться от холодильного контура, а сухая градирня будет продолжать работать в режиме фрикулинга. Free Cooling в переводе с английского, естественное охлаждение.

Такие схемы хороши тем, что можно охладить теплоноситель значительно ниже температуры горячего летнего воздуха. Морозильные камеры, ледовые катки, холодильные склады, являются потребителями первого варианта применения.

Сухая градирня может использоваться самостоятельно.
Автономное применение охладителя востребовано там, где охлаждающей жидкости выходящей из теплообменника допустимо быть горячей. То есть температура поступающего в драйкулер теплоносителя должна на 10-20 °С превышать температуру окружающего атмосферного воздуха.

Потребителями подобного охлаждения становятся различные дизельные станции, термопласт автоматы, литейные производства и другие технологические процессы требующие удаления избытков тепла.

Типы сухих градирен

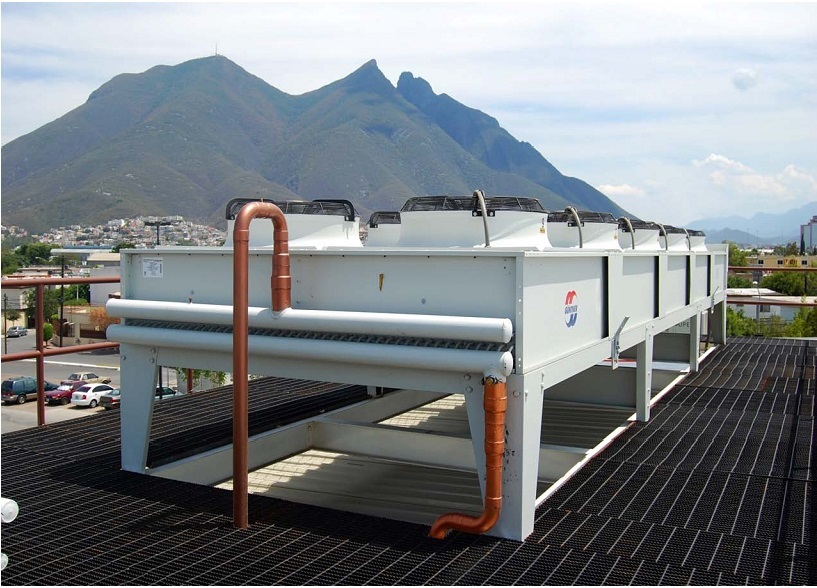

Чаще всего монтаж сухих охладителей производят на кровле зданий либо на специально подготовленных площадках. Чтобы установить необходимое количество охладителей порой не хватает свободного пространства.

Для компактности и удобства обслуживания разработаны три типа градирен:

  1. Вертикальные
  2. Горизонтальные

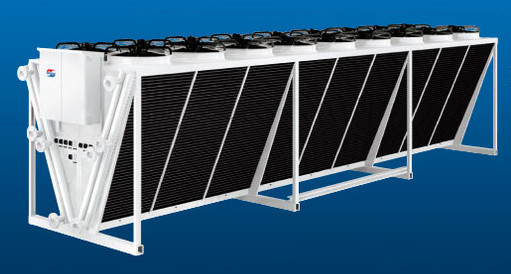

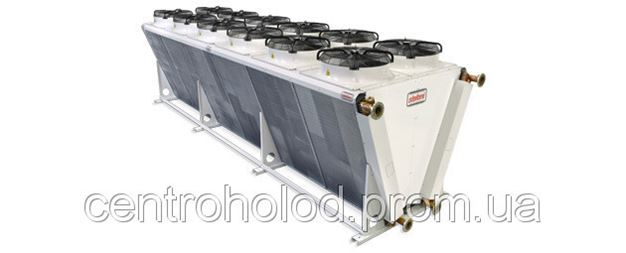

  3. V образные

Они отличаются между собой расположением оребренных радиаторов, вентиляторных блоков и подводящих патрубков, при этом назначение и схема работы у всех типов драйкулеров общие.

Принцип работы сухой градирни

Принцип действия драйкулера прост, но для лучшего понимания происходящего давайте разберемся с устройством прибора.

Основными элементами охладителя является:

  • стальная оцинкованная рама;
  • оребренный водо-воздушный теплообменник;
  • осевой или центробежный вентилятор.

Теплообменник это змеевик из медной трубки с большой площадью поверхности. Площадь теплообмена создается набором множества алюминиевых или стальных пластин. Теплообменник крепится на стальную раму, на него через демпфирующие пластины устанавливают блок с вентиляторами.

Охлаждаемая вода или гликолевый раствор, циркуляционным  насосом подается в медную трубу змеевика. За счет большой поверхности, тепло от жидкости передается воздуху. Движение воздуха и отвод избыточной теплоты обеспечивает осевой вентилятор.

На производительность теплосъёма влияют три фактора, площадь оребрения, равномерность  и скорость воздушного потока.   Для равномерности обдува вентиляторный блок чаще всего устанавливают по ходу движения воздуха за теплообменником. Так как втягиваемый поток лучше распределяется между пластинами, чем воздух, нагнетаемый под давлением. В случаях когда температура охлаждающей жидкости превышает 60 °С, для предотвращения перегрева двигателей, вентиляторы устанавливают перед теплообменниками.

Скоростью воздушного потока управляет контроллер, который регулирует последовательным подключением вентиляторов либо скоростью их вращения. Таким образом удается снизить и без того малое потребление электроэнергии.

Достоинства и недостатки драйкулера

У драйкулера выделяют один недостаток, он охлаждает теплоноситель на 5-6 °С выше, относительно температуры окружающей среды. В жару с этим явлением справляются, распыляя воду перед теплообменным радиатором, это так называемое адиабатическое охлаждение. Принцип его действия заключается в теплоемкости фазового перехода воды в пар, как в традиционных градирнях испарительного типа. Такой способ позволяет поднять производительность драйкулера на 10-15%.

Достоинства  сухой градирни:

  1. Практически не требует подпиточной воды, так как жидкость циркулирует по замкнутой закрытой системе. Срок службы теплоносителя ограничен только его заводскими характеристиками, что особенно актуально при использовании гликолевых растворов.
  2. Простота конструкции драйкулера, увеличивает межсервисные интервалы и снижает стоимость обслуживания.
  3. Компактные массогабаритные показатели устройства позволяют установить его, в местах не доступных для традиционных испарительных градирен.
  4. Мощность охладительной системы легко увеличивать, внедряя в работающую установку дополнительные блоки.
  5. Относительно низкая стоимость оборудования и экономные эксплуатационные расходы влияют на быструю окупаемость драйкулера.
  6. Применение антифризов предотвращает размораживание теплообменников зимой, когда производственные процессы, требующие охлаждения простаивают.

Расчёт и подбор драйкулера

Оптимальный подбор драйкулера влияет на конечную стоимость оборудования, на качество охлаждения технологической воды и на потребляемую им электрическую мощность. Расчет в принципе не сложен, но требует учесть несколько важных параметров:

  • Необходимую температуру водно-гликолевого раствора подающегося к технологическому оборудованию.
  • Разницу (дельту) температур между охлажденной подачей и возвращающимся горячим теплоносителем.
  • Массовый расход жидкости (поток) необходимый для охлаждения производственных процессов.
  • Климатические особенности региона, где будет эксплуатироваться драйкулер.
  • Место расположения сухой градирни, для подбора оптимальной конфигурации.

Для соблюдения всех требований, ответственные производители и продавцы драйкулеров, предлагают клиенту заполнить опросный лист. На основании этого документа специалист компании подбирает охладитель соответствующей мощности и характеристики.

Опираясь при выборе драйкулера только на мощностные показатели, потребитель рискует переплатить за оборудование либо получить не удовлетворительный результат охлаждения.

Подбирая для себя драйкулер, обращайтесь к специалистам.

СУХАЯ ГРАДИРНЯ ДСЕ (ДРАЙКУЛЕР) | ГЕОСЕРВИС

Техническое описание

Драйкуллер ( сухая градирня , сухой охладитель ) — это теплообменник, который обеспечивает охлаждение поступающей в него жидкости ( теплоносителя ) с помощью окружающего воздуха, нагнетаемого вентиляторами. Применяются драйкуллеры для охлаждения промежуточного хладоносителя в системах холодоснабжения и кондиционирования воздуха в холодное время года, а также для  обеспечения технологических процессов на производствах, требующих больших объемов холодной воды. Они так же используются для охлаждения теплоносителя, охлаждающего конденсаторы водоохлаждающих машин или при охлаждении тепловых двигателей электрогенераторных агрегатов.

Драйкуллеры позволяют получить очень большую экономию электроэнергии в холодное время года за счет использования естественного холода окружающего воздуха для охлаждения ледяных полей, систем кондиционирования воздуха и др. потребителей холода.

Когда заданная температура воды постоянно выше температуры окружающего воздуха, сухая градирня ( охладитель ) может работать круглый год, обеспечивая значительную экономию электроэнергии по сравнению с чиллером водяного охлаждения. Для условий, при которых необходима вода с температурой ниже температуры окружающего воздуха (летнее время), сухая градирня ( драйкуллер ) может быть укомплектован системой адиабатического охлаждения.

Сухие градирни разработаны для наружной установки, поэтому для предотвращения замерзания в холодное время года, необходимо использовать гликоль.

Сухие охладители DCE

Особенности

Использование драйкуллеров имеет следующие преимущества:

  • Нет расхода воды. Охладители работают в закрытом контуре, поэтому нет необходимости в добавлении воды в систему, за исключением тех случаев, когда это вызвано небольшими утечками из крепежных соединений или при замене комплектующих;
  • Не загрязняется производственная вода;
  • Монтаж охладителя очень прост;
  • Вновь установленные блоки хорошо взаимодействуют с уже существующими охладительными системами;
  • Период окупаемости — короткий.

Области применения воздушных конденсаторов и сухих градирен ( драйкуллеров ):

  • Промышленные предприятия с технологическими процессами
  • Энергетика
  • Нефтяная промышленность
  • Телекоммуникация
  • Административно-общественные здания
  • Гражданское кондиционирование
  • Промышленные и коммерческие холодильные установки.

Геосервис

Геосервис предоставляет услуги по обслуживанию и консультации, по запуску и пуско-наладке оборудования различных европейских марок.
Наш подход к холоду – комплексный: холодильные установки, вентиляция, воздушные конденсаторы и градирни, фанкойлы, теплообменное оборудование.

КОНТАКТЫ

Наша служба технической поддержки доступна 24 часа в сутки:
Тел.: +7 (495) 331-10-15
Коммерческий отдел: +7 (985) 222-89-74
Служба техподдержки: +7 (916) 998-12-22
E-mail: [email protected]

Время работы офиса:
Понедельник-Пятница: с 09:00 до 18:00
Суббота-Воскресенье: выходные

ЗАХОДИТЕ В ГОСТИ

Москва, ул. Барклая, 18/19, Офис 6

Copyright © 2020 ООО «Геосервис»
Соглашение об обработке персональных данных
Поддержка и продвижение сайта

ФЛАНЦЕВАЯ ПРОДУКЦИЯ ВОЗДУШНЫЕ КОНДЕНСАТОРЫ

Сухие охладители, жидкостные охладители, гликолевые охладители и конденсаторы с воздушным охлаждением

Имя:*ИмяФамилия:*ФамилияЭлектронная почта:*Электронная почтаКомпания:*Компания

СУХИЕ ГРАДИРНИ И КОНДЕНСАТОРЫ

Товары

Холодильные испарители

Сухие градирни и конденсаторы

Нагревающие и охлаждающие змеевики

Тепловые трубки для рекуперации тепла

Охладители жидкости Colmac Coil представляют собой многорядные компактные охладители с ребристыми трубками и вентиляторами с прямым приводом. Жидкость циркулирует многократными проходами по трубкам, а охлаждающий воздух течет по внешней ребристой поверхности. Они предназначены для охлаждения воды, растворов этиленгликоля/воды и пропиленгликоля/воды в различных системах с замкнутым контуром. Охлаждение с замкнутым контуром устраняет затраты на обработку жидкости, обычно связанные с использованием градирен. Компактная пластинчато-ребристая поверхность теплопередачи обеспечивает компактный и эффективный охладитель жидкости с воздушным охлаждением.

Конденсаторы Colmac Coil с воздушным охлаждением представляют собой многорядные компактные змеевики конденсатора с ребристыми трубами и вентиляторами с прямым приводом. Агрегаты предназначены для использования в стандартных коммерческих и промышленных холодильных установках и системах кондиционирования воздуха. Эти агрегаты отводят тепло от хладагента в окружающий воздух, когда хладагент выходит из компрессора. Как правило, хладагент сначала охлаждается, а затем конденсируется из пара в жидкость в конденсаторе.

Двигатели вентиляторов для тяжелых условий эксплуатации, с жестким креплением на лапах, с прямым приводом, полностью закрытые двигатели вентиляторов с влагонепроницаемыми экранами (стропами), подходящие для промышленной среды.

Каждый жидкостный охладитель и конденсатор Colmac Coil монтируется на заводе для одноточечного подключения на месте к защищенной от атмосферных воздействий клеммной коробке на каждом охладителе или к каждому отдельному двигателю в каждом отсеке вентилятора в зависимости от спецификации заказчика. Двигатели вентиляторов мощностью более 1 л.с. не имеют встроенной защиты от тепловой перегрузки; они должны быть предоставлены другими. Двигатели вентиляторов мощностью 1 л.с. и меньше имеют внутреннюю защиту от тепловой перегрузки. Стандартная конструкция не включает цикличность вентилятора и разъединители с предохранителями, которые должны поставляться другими производителями. В качестве дополнительных опций доступны индивидуальная защита двигателя и управление работой вентилятора.

Охладители жидкости

Посмотреть детали

Конденсаторы с воздушным охлаждением
